1 EL Off-Grid Solutions The Future of Solar Technology

2 Sunny FaMIly 20/202 Medium Power Solutions Medium Power Solutions Στο παρόν έντυπο θα βρείτε όλα τα προϊόντα και τις υπηρεσίες για τη σχεδίαση και διαστασιολόγηση φωτοβολταϊκών εγκαταστάσεων μικρής και μεσαίας κλίμακας. Συμπεριλαμβάνονται όλοι οι μετατροπείς Sunny Boy, Sunny Mini Central και Sunny Tripower, καθώς και όλα τα συστήματα τηλεμετρίας και προϊόντα Sunny Backup (εφεδρικά συστήματα). The FuTure of Solar Technology Power Plant Solutions Power Plant Solutions Το παρόν έντυπο παρουσιάζει όλα τα προϊόντα και τις υπηρεσίες για φωτοβολταϊκές εγκαταστάσεις μεγάλης κλίμακας. Συμπεριλαμβάνονται όλοι οι κεντρικοί μετατροπείς, καθώς και οι συσκευές για εγκαταστάσεις αποκεντρωμένης σχεδίασης, όπως οι μετατροπείς Sunny Tripower και Sunny Mini Central. Στις σελίδες αυτές θα βρείτε, επίσης, τα αντίστοιχα συστήματα τηλεμετρίας. The FuTure of Solar Technology off-grid Solutions Off-Grid Solutions Εδώ θα βρείτε όλα τα στοιχεία και τις υπηρεσίες που αφορούν στα αυτόνομα (off-grid) συστήματα. Πρόκειται για μετατροπείς αυτόνομων δικτύων Sunny Island, ηλιακούς μετατροπείς, μετατροπείς αιολικής ενέργειας, εφεδρικά (Backup) συστήματα και μετατροπείς κυψέλης καυσίμων, καθώς και για τα αντίστοιχα προϊόντα τηλεμετρίας (monitoring systems). The FuTure of Solar Technology compendium Compendium The FuTure of Solar Technology Σκοπός της παρούσας έκθεσης είναι να σας μεταφέρουμε ακόμα περισσότερη τεχνογνωσία. Εδώ, συμπληρωματικά στη βασική βιβλιογραφία για θέματα ηλιακής τεχνολογίας, θα βρείτε και όλες τις απαραίτητες πληροφορίες για τη βέλτιστη τοποθέτηση και λειτουργία μίας φωτοβολταϊκής εγκατάστασης χρησιμοποιώντας προϊόντα της SMA. Οι πληροφορίες αυτές αναφέρονται στη διαχείριση δικτύων, στο συνδυασμό μετατροπέων με διαφορετικούς τύπους πλαισίων αλλά και στα αυτόνομα (off-grid) συστήματα.

3 ΠΕΡΙΕΧΟΜΕΝΑ Πρόλογος 6 ΜΕτΑτΡΟΠΕΙς ΑυτΟΝΟΜωΝ ςυςτηματων Η τεχνολογία SMA Multicluster (πολλαπλών πλεγμάτων) Προς ένα αυτόνομο δίκτυο ρεύματος Sunny Island 36 ΦωτΟβΟλτΑϊκΟΙ ΜΕτΑτΡΟΠΕΙς ΧωΡΙς ΜΕτΑςΧηΜΑτΙςτη Sunny Tripower Sunny Mini Central Sunny Boy 66 ΦωτΟβΟλτΑϊκΟΙ ΜΕτΑτΡΟΠΕΙς ΜΕ ΜΕτΑςΧηΜΑτΙςτη Sunny Mini Central Sunny Boy 96 ΜΕτΑτΡΟпΕΙς ΑΙΟλΙκης ΕΝΕΡγΕΙΑς Windy Boy 30 ΕΦΕδΡΙκΑ ςυςτηματα Sunny Backup Set S έως XL 40 ΜΕτΑτΡΟΠΕΙς κυψελης καυςιμων Hydro Boy 46 ςυςτηματα τηλεμετριας Επιτήρηση εγκατάστασης 56 SMA SERVICE 60 SMA SolAR ACAdEMy Εταιρικό προφίλ 66 γλωςςαριο Καινοτομίες 3

4 4

5 Ηλιακό ρεύμα παντού και για όλους Ακόμη και σήμερα, πάνω από δύο δισεκατομμύρια άνθρωποι δεν έχουν πρόσβαση σε ηλεκτρική ενέργεια, με αποτέλεσμα να είναι αποκομμένοι από σχεδόν όλα τα επιτεύγματα του νεότερου πολιτισμού. Άλλωστε η ηλεκτρική ενέργεια αποτελεί βασική προϋπόθεση για καθαρό νερό, εκπαίδευση, υγεία, αλλά και για την οικονομική ανάπτυξη. Με τα προϊόντα μας για αυτόνομα συστήματα (off-grid) προσφέρουμε μία καθαρή και, κυρίως, οικονομική λύση σε αυτό το πρόβλημα, αφού στο κόστος απόκτησης συμπεριλαμβάνονται και τα έξοδα συντήρησης και λειτουργίας. Τα αυτόνομα συστήματα παραγωγής δεν αφορούν, βέβαια, μόνο στις αναπτυσσόμενες χώρες, αλλά και όλες τις περιοχές, όπου η σύνδεση στο εθνικό (διασυνδεδεμένο) δίκτυο είτε είναι πολύ ακριβή είτε τεχνικώς μη πραγματοποιήσιμη. Χαρακτηριστικό παράδειγμα είναι η νήσος Eigg, ένα από τα νησιά των εσωτερικών Εβριδών κοντά στις ακτές της Σκωτίας. Με το δομοστοιχειωτό αυτόνομο σύστημα της SMA, η παραγωγή ενέργειας από ανανεώσιμες πηγές άγγιξε το 95 %. Καθοριστικής σημασίας για αυτή την επιλογή δεν ήταν, ωστόσο, μόνο η φιλική προς το περιβάλλον παραγωγή ρεύματος, αλλά και η δυνατότητα μελλοντικής επέκτασης της συγκεκριμένης αυτόνομης εγκατάστασης, καθώς και η εύκολη συντήρησή της από τοπικούς τεχνικούς. Μέσω ενός παρόμοιου συστήματος εφοδιάζεται με ηλεκτρική ενέργεια και το κτίριο του SMA Solar Academy στην έδρα της εταιρείας στη Γερμανία. Τέτοιου είδους αυτόνομα συστήματα μπορούν να εξυπηρετήσουν ταυτόχρονα 500 ανθρώπους. Έτσι, εφαρμόζουμε στην πράξη την τεχνολογία αυτόνομων συστημάτων της SMA και αποδεικνύουμε πως το όραμα της παραγωγής ρεύματος σε εθνικό επίπεδο από ανανεώσιμες πηγές ενέργειας μπορεί να γίνει πραγματικότητα. Χωρίς να απαιτούνται επιπλέον παραχωρήσεις. Πέρα από τα αυτόνομα συστήματα Sunny Island, σημαντικό θέμα συζήτησης για το μέλλον είναι και η αποφόρτιση του δικτύου χαμηλής τάσης μέσω τοπικής, ενδιάμεσης αποθήκευσης / τροφοδότησης με ηλιακό ρεύμα. Αυτό συμβαίνει, επειδή η αύξηση αποκεντρωμένων τροφοδοτών δικτύου αυξάνει κατά πολύ την αξία του θέματος της ένταξης στο δίκτυο των ανανεώσιμων πηγών ενέργειας. Χάρη στην πολυετή εμπειρία μας σε αυτόνομα δίκτυα εναλλασσόμενου ρεύματος, έχουμε αποκτήσει ανεκτίμητες γνώσεις σχετικά με την τροφοδότηση του εθνικού δικτύου ρεύματος με ηλιακό ρεύμα. Η τεχνογνωσία αυτή έχει ενσωματωθεί και στα καινοτόμα συστήματα Sunny Backup, τα οποία διασφαλίζουν την παροχή ρεύματος από ηλιακές εγκαταστάσεις ακόμα και σε περιπτώσεις απώλειας δικτύου. Τα συστήματα εκτός δικτύου εξελίσσονται σε σημαντική αγορά του μέλλοντος και αποκτούν ολοένα και μεγαλύτερο ενδιαφέρον. Σε πολλές χώρες της Αφρικής, της Ανατολικής Ασίας και της Νότιας Αμερικής, η αυτόνομη παροχή ρεύματος από φωτοβολταϊκά συστήματα αποτελεί ήδη την πλέον αποδοτική λύση για τη δημιουργία σταθερού δικτύου ρεύματος. Ένα όραμα, το οποίο εξελίσσουμε συνεχώς από την ίδρυση της εταιρείας και το οποίο θα συνεχίσει να αποτελεί γνώμονα και για τις μελλοντικές μας δραστηριότητες. Volker Wachenfeld Executive Vice President Sales & Technology Off-Grid Systems 5

6 Μετατροπείς αυτόνομων συστημάτων 6

7 7

8 8

9 Einführung Wechselrichtertechnik Μετατροπείς αυτόνομων συστημάτων από την SMA: Διαχειριστές δικτύου για όλους τους τύπους παραγωγής ενέργειας Ασφαλής παροχή ρεύματος για αυτόνομα συστήματα: Ο μετατροπέας συσσωρευτή Sunny Island δημιουργεί ένα πρότυπο δίκτυο εναλλασσόμενης τάσης, στο οποίο μπορεί να ενσωματωθεί χωρίς πρόβλημα οποιοσδήποτε καταναλωτής και οποιαδήποτε μονάδα παραγωγής ρεύματος. Με αυτή τη σύνδεση AC και το Sunny Island ως διαχειριστή του συστήματος, η SMA παρέχει μια πρωτοποριακή λύση για την τροφοδοσία ενέργειας σε περιοχές με απομακρυσμένο δίκτυο ή για την παροχή ρεύματος έκτακτης ανάγκης σε ασταθή δίκτυα. Αρχή λειτουργίας Ως δημιουργός δικτύου, ο Sunny Island είναι υπεύθυνος για τη δημιουργία ενός σταθερού αυτόνομου δικτύου ρεύματος διατηρώντας μόνιμα την τάση και τη συχνότητα εντός των επιτρεπτών ορίων. Σε αυτό το δίκτυο συνδέονται απευθείας τόσο καταναλωτές, όσο και μονάδες παραγωγής ενέργειας. Σε περίπτωση πλεονάζουσας ενέργειας, ο Sunny Island φορτίζει τους συσσωρευτές, ενώ σε περίπτωση ελλείμματος ενέργειας τροφοδοτεί το δίκτυο με ρεύμα από τους συσσωρευτές. Χάρη στο ιδιαίτερα εξελιγμένο σύστημα διαχείρισης συσσωρευτή, αναγνωρίζει πάντα την ακρι- βή κατάσταση φόρτισης και, ως διαχειριστής του συστήματος, εκτελεί και επιπλέον λειτουργίες: Σε περίπτωση αυξημένης ανάγκης για ρεύμα, ο Sunny Island μπορεί κατά περίπτωση να θέσει σε λειτουργία μια γεννήτρια ντίζελ ή να αποσυνδέσει φορτία κατανάλωσης. Όταν οι συσσωρευτές είναι πλήρως φορτισμένοι και η ανάγκη για παροχή ρεύματος περιορισμένη, μειώνει την παραγωγή ρεύματος της ηλιακής εγκατάστασης. Καθορίζει επίσης τη βέλτιστη στρατηγική για τη φόρτιση του συσσωρευτή, παρατείνοντας έτσι τη διάρκεια ζωής του. Ευέλικτη διαμόρφωση δικτύου Εκτός από τις φωτοβολταϊκές και αιολικές εγκαταστάσεις, στο αυτόνομο δίκτυο AC μπορούν, επίσης, να συνδεθούν ντιζελοκίνητες ή άλλες μονάδες παραγωγής ρεύματος, καθώς και οποιοσδήποτε καταναλωτής 230 Volt. Με αυτό τον τρόπο καταργείται η πολύπλοκη καλωδίωση συνεχούς ρεύματος. Το πλεονέκτημα: Τα αυτόνομα δίκτυα της SMA υλοποιούνται γρήγορα και επεκτείνονται χωρίς μεγάλο κόστος. Για μικρότερα συστήματα, η SMA διαθέτει το Sunny Island Charger, ένα ρυθμιστή φόρτισης σημείου μέγιστης ισχύος (MPP) για τη σύνδεση συνεχούς ρεύματος της φωτοβολ- ταϊκής εγκατάστασης και του συσσωρευτή. Έτσι, η SMA είναι η μοναδική επιχείρηση σε ολόκληρο τον κόσμο που παρέχει ολοκληρωμένες λύσεις τόσο για σύνδεση εναλλασσόμενου όσο και για σύνδεση συνεχούς ρεύματος. Δυνατότητα επέκτασης έως 300 kw Τα αυτόνομα δίκτυα που διαθέτουν Sunny Island 202, 2224 ή 5048 μπορούν να επεκταθούν εύκολα μέσω παράλληλης σύνδεσης περισσότερων συσκευών - τόσο μονοφασικών, όσο και τριφασικών. Στα συστήματα ισχύος άνω των 5 kw συνδυάζονται τρεις Sunny Island 5048 και ένας συσσωρευτής δημιουργώντας μια ομάδα (Cluster). Για την επίτευξη της επιθυμητής συνολικής ισχύος μπορούν να συνδεθούν παράλληλα περισσότερες ομάδες (clusters), αυτού του τύπου. Το πλεονέκτημα: Ακόμα και σε περίπτωση βλάβης ενός Cluster, επηρεάζεται μόνο ένα τμήμα του συστήματος και έτσι η παροχή αυτόνομου ρεύματος διατηρείται σε εξαιρετικά ασφαλή επίπεδα. 6 Στοιχεία:. Ηλιακή γεννήτρια, 2. SUNNY BOY, 3. SUNNY ISLAND, 4. Συσσωρευτές, 5. Γεννήτρια ντίζελ, 6. Εγκατάσταση αιολικής ενέργειας 9

10 Η τεχνολογία Multicluster της εταιρείας SMA Ο δρόμος για ένα ξεχωριστό δίκτυο ρεύματος Τα αυτόνομα συστήματα που βασίζονται σε εναλλασσόμενο ρεύμα έχουν τη δυνατότητα να παρέχουν τελείως ανεξάρτητα από το δίκτυο σύνδεσης σταθερή και αποδοτική ενέργεια. Τέτοιου είδους αυτόνομα δίκτυα προσφέρουν την ίδια ποιότητα παροχής με μεγάλα δίκτυα σύνδεσης. Παράλληλα, χάρη στη δομοστοιχειωτή κατασκευή τους η τοποθέτησή τους πραγματοποιείται πολύ εύκολα, ενώ μπορούν να επεκταθούν σχεδόν με κάθε τρόπο. Ταυτόχρονα, εξαιτίας της ενσωμάτωσης ανανεώσιμων πηγών ενέργειας αποφεύγεται το κόστος καυσίμων και η λειτουργία τους είναι πιο οικονομική με γενικό αποτέλεσμα τα συστήματα αυτά να είναι οικονομικότερα από καθαρά συμβατικά συστήματα παροχής ρεύματος με γεννήτριες Diesel. Αυτή η παρουσίαση εξηγεί τις τεχνικές βάσεις της παροχής αυτόνομου ρεύματος και δείχνει τους τρόπους κατασκευής και λειτουργίας στο παράδειγμα ενός μεγάλου υβριδικού συστήματος με εγκατεστημένη ισχύ της τάξης περίπου των 270 kw. 0

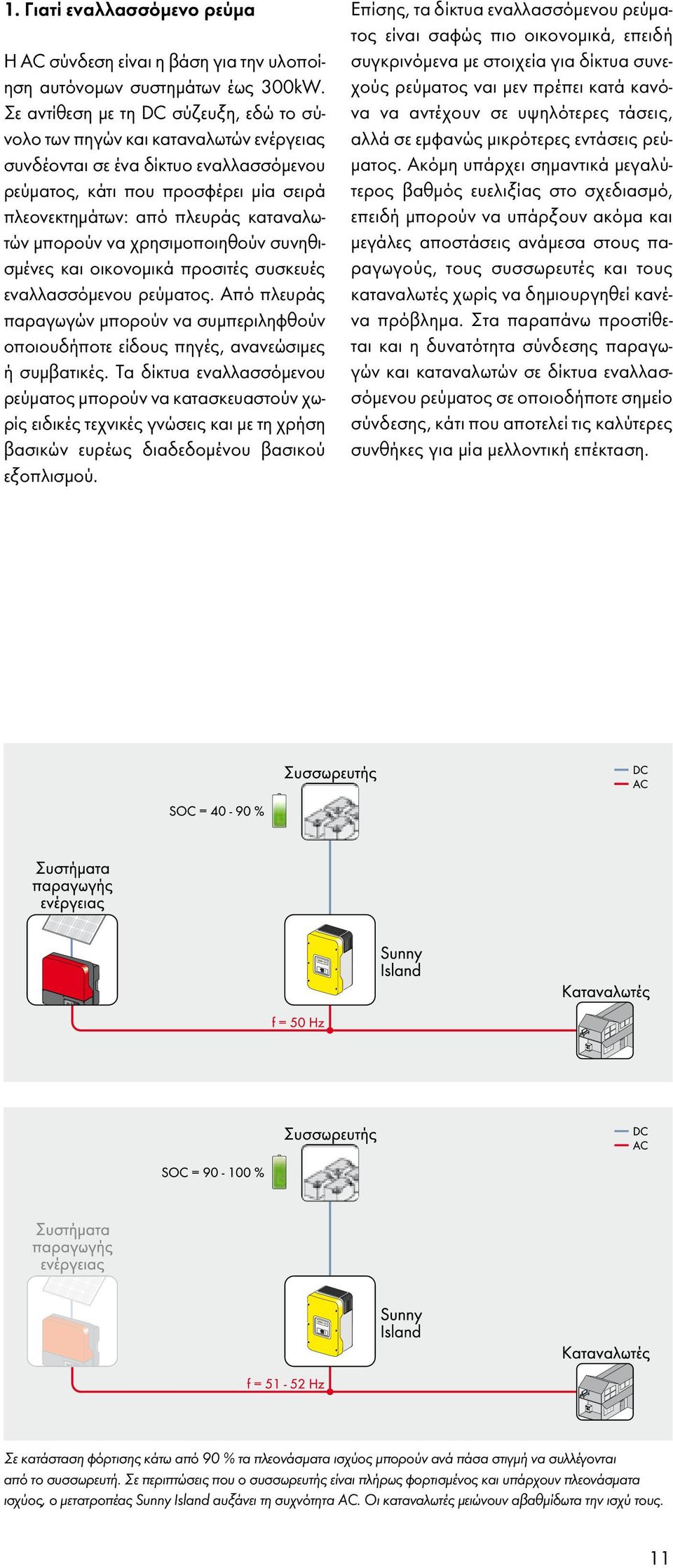

11 . Γιατί εναλλασσόμενο ρεύμα Η AC σύνδεση είναι η βάση για την υλοποίηση αυτόνομων συστημάτων έως 300kW. Σε αντίθεση με τη DC σύζευξη, εδώ το σύνολο των πηγών και καταναλωτών ενέργειας συνδέονται σε ένα δίκτυο εναλλασσόμενου ρεύματος, κάτι που προσφέρει μία σειρά πλεονεκτημάτων: από πλευράς καταναλωτών μπορούν να χρησιμοποιηθούν συνηθισμένες και οικονομικά προσιτές συσκευές εναλλασσόμενου ρεύματος. Από πλευράς παραγωγών μπορούν να συμπεριληφθούν οποιουδήποτε είδους πηγές, ανανεώσιμες ή συμβατικές. Τα δίκτυα εναλλασσόμενου ρεύματος μπορούν να κατασκευαστούν χωρίς ειδικές τεχνικές γνώσεις και με τη χρήση βασικών ευρέως διαδεδομένου βασικού εξοπλισμού. Επίσης, τα δίκτυα εναλλασσόμενου ρεύματος είναι σαφώς πιο οικονομικά, επειδή συγκρινόμενα με στοιχεία για δίκτυα συνεχούς ρεύματος ναι μεν πρέπει κατά κανόνα να αντέχουν σε υψηλότερες τάσεις, αλλά σε εμφανώς μικρότερες εντάσεις ρεύματος. Ακόμη υπάρχει σημαντικά μεγαλύτερος βαθμός ευελιξίας στο σχεδιασμό, επειδή μπορούν να υπάρξουν ακόμα και μεγάλες αποστάσεις ανάμεσα στους παραγωγούς, τους συσσωρευτές και τους καταναλωτές χωρίς να δημιουργηθεί κανένα πρόβλημα. Στα παραπάνω προστίθεται και η δυνατότητα σύνδεσης παραγωγών και καταναλωτών σε δίκτυα εναλλασσόμενου ρεύματος σε οποιοδήποτε σημείο σύνδεσης, κάτι που αποτελεί τις καλύτερες συνθήκες για μία μελλοντική επέκταση. Σε κατάσταση φόρτισης κάτω από 90 % τα πλεονάσματα ισχύος μπορούν ανά πάσα στιγμή να συλλέγονται από το συσσωρευτή. Σε περιπτώσεις που ο συσσωρευτής είναι πλήρως φορτισμένος και υπάρχουν πλεονάσματα ισχύος, ο μετατροπέας Sunny Island αυξάνει τη συχνότητα AC. Οι καταναλωτές μειώνουν αβαθμίδωτα την ισχύ τους.

12 2. Sunny Island ο διαχειριστής δικτύου και συσσωρευτή Βασικό στοιχείο του αυτόνομου δικτύου είναι ο μετατροπέας συσσωρευτών Sunny Island. Ως δημιουργός και διαχειριστής δικτύου είναι υπεύθυνος για τη σταθερότητα του δικτύου AC και διατηρεί την τάση και τη συχνότητα σταθερά εντός των επιτρεπόμενων ορίων. Αποθηκεύει την πλεονάζουσα ενέργεια στο συσσωρευτή και σε αντίθετη περίπτωση τροφοδοτεί το δίκτυο με το ρεύμα του συσσωρευτή. Πρόκειται, δηλαδή, για ένα μετατροπέα αμφίδρομης κατεύθυνσης συχνά χαρακτηριζόμενος ως σύνθετη συσκευή που από τη μία λειτουργεί ως μετατροπέας και από την άλλη ως φορτιστής του συσσωρευτή. Τέτοιου είδους συσκευές είναι ιδιαίτερα οικονομικές, επειδή εξασφαλίζουν δύο λειτουργίες μέσω της ίδιας ισχύος ημιαγωγών. Πέρα από τη διαχείριση δικτύου, ο μετατροπέας Sunny Island διαθέτει και ένα προηγμένο σύστημα διαχείρισης συσσωρευτή που περιλαμβάνει και λειτουργίες επιτήρησης. Έτσι, γνωρίζει ανά πάσα στιγμή την ακριβή κατάσταση φόρτισης και ως διαχειριστής συστήματος λαμβάνει εκτεταμένες αποφάσεις. Σε περιπτώσεις εκφορτισμένου συσσωρευτή και ταυτόχρονα μικρής χωρητικότητας παραγωγής, ο μετατροπέας μπορεί να ενεργοποιήσει οποιαδήποτε στιγμή διαθέσιμες εφεδρικές πηγές ενέργειας (για παράδειγμα μία γεννήτρια Diesel) ή και να απενεργοποιήσει συγκεκριμένα φορτία κατανάλωσης. Επιπλέον, καθορίζει το βέλτιστο τρόπο φόρτισης των συσσωρευτών, παρατείνοντας έτσι τη διάρκεια ζωής τους. Επιπροσθέτως, η σύνθετη συσκευή προσφέρει ειδικές λειτουργίες, οι οποίες εναρμονίζονται με τις περισσότερες απαιτήσεις αυτόνομων δικτύων. Αυτόματη αντιστάθμιση άεργου ισχύος Με δυνατότητα μετατόπισης φάσης από -90 μοίρες μέχρι +90 μοίρες (συντελεστής μετατόπισης cos(φ) από 0 έως επαγωγικός/χωρητικός), ο μετατροπέας Sunny Island μπορεί εάν χρειαστεί να διαθέσει την ονομαστική του ισχύ σε μορφή άεργου ισχύος. Με αυτόν τον τρόπο μπορεί να ισοσταθμίσει μετατοπίσεις φάσεων στο αυτόνομο δίκτυο που προκαλούνται από επαγωγικά ή και χωρητικά φορτία (για παράδειγμα κινητήρες, μετασχηματιστές, γραμμές καλωδίων). 2

13 Διαχείριση παραγωγής μέσω τηλεχειρισμού Όταν οι συσσωρευτές είναι πλήρως φορτισμένοι και η ανάγκη για παροχή ρεύματος είναι περιορισμένη, ο μετατροπέας Sunny Island μειώνει την παραγωγή ρεύματος όλων των παραγωγών ανανεώσιμων πηγών ενέργειας, είτε πρόκειται για εγκαταστάσεις ηλιακού ρεύματος είτε για εγκαταστάσεις υδροηλεκτρικής ή αιολικής παραγωγής ενέργειας. Μοναδική προϋπόθεση είναι να έχει ενεργοποιηθεί η λειτουργία αυτόνομου δικτύου στους μετατροπείς. Σε αυτήν την περίπτωση οι συσκευές δεν αποσυνδέονται πλέον από το δίκτυο σε περιπτώσεις αυξημένης συχνότητας, αλλά μειώνουν αναλογικά με τη συχνότητα την ισχύ τους. Ως διαχειριστής δικτύου καθορίζει τη συχνότητα του αυτόνομου δικτύου, με αποτέλεσμα να περιορίζει την ισχύ όλων των παραγωγών και να διατηρεί κάθε στιγμή το δίκτυο στο ενεργειακό ισοζύγιο χωρίς πρόσθετους αγωγούς επικοινωνίας. Μεγάλη αντοχή στην υπερφόρτωση Κατά την ενεργοποίηση συγκεκριμένων φορτίων κατανάλωσης ρέουν συχνά υψηλά ρεύματα εκκίνησης, τα οποία μπορούν να υπερβούν κατά πολύ το πραγματικό ρεύμα λειτουργίας. Επιπλέον, όταν ένας καταναλωτής χρειάζεται για μερικά δευτερόλεπτα πολύ μεγάλα ποσά ενέργειας, δημιουργούνται σύντομα ανώτατα όρια στο διάγραμμα φορτίου. Για τη διαστασιολόγηση των αυτόνομων συστημάτων είναι ιδιαίτερα σημαντική η μεγάλη αντοχή στην υπερφόρτωση των συσσωρευτών επειδή με αυτόν τον τρόπο μπορούν να διαχειριστούν χωρίς πρόβλημα τέτοια ανώτατα όρια φορτίου. Ο μετατροπέας Sunny Island 5048 παράγει για 30 λεπτά 6,5 kw, για λεπτό 8,4 kw και για 3 δευτερόλεπτα 2 kw, δηλαδή δυόμιση φορές την ονομαστική του ισχύ. 3. Τρεις φάσεις, κανένα πρόβλημα Για τη μεταφορά μεγαλύτερης ποσότητας ισχύος σε δίκτυα εναλλασσόμενου ρεύματος έχει αποδειχτεί ιδανική η κατασκευή τριών φάσεων, η οποία ισχύει τόσο για μεγάλα δίκτυα σύνδεσης όσο και για αυτόνομα δίκτυα. Πλεονέκτημά της είναι ότι εξαιτίας της αλληλοεπικάλυψης των εκτός φάσης απλών ισχύων διατίθεται στους τριφασικούς καταναλωτές μία σχεδόν συνεχόμενη ισχύς και ότι επίσης οι γεννήτριες σε συστήματα πετρελαίου ή εγκαταστάσεων αιολικής ενέργειας δίνουν την ισχύ τους κυρίως τριφασικά. Βέβαια, μπορούν να υλοποιηθούν ακόμα και μονοφασικά συστήματα με μετατροπείς συσσωρευτών ισχύος μέχρι 20 kw (παράλληλη σύνδεση τεσσάρων Sunny Island 5048 σε μια φάση). Για μεγαλύτερη ισχύ, ωστόσο, χρησιμοποιούνται γενικότερα τριφασικά αυτόνομα δίκτυα. Για το σκοπό αυτό συνδέονται πάντοτε τρεις μετατροπείς Sunny Island σε μία τριφασική ομάδα (cluster). Μία συσκευή που λειτουργεί ως κεντρικός μετατροπέας (master) προσδιορίζει τη συχνότητα και οι δύο εξαρτημένες συσκευές (slaves) προσαρμόζονται σύμφωνα με αυτήν τη συχνότητα λειτουργώντας ακριβώς στις 20 ή και 240 μοίρες διαφοράς φάσης μεταξύ τους. Ο συγχρονισμός επιτυγχάνεται μέσω μίας ειδικής σύνδεσης επικοινωνίας ανάμεσα στις συσκευές. Ένα ακόμη πλεονέκτημα αυτού του τρόπου σύνδεσης είναι πως η διαμόρφωση όλων των ομάδων μπορεί να πραγματοποιηθεί μόνο μέσω του κεντρικού μετατροπέα. Όταν η καλωδίωση και η παραμετροποίηση του συστήματος ολοκληρωθούν, το τριφασικό αυτόνομο δίκτυο λειτουργεί το ίδιο απρόσκοπτα όπως και ένα μονοφασικό. Ακόμα και μία ασύμμετρη επιβάρυνση του δικτύου εξαιτίας ενός μονοφασικού καταναλωτή εξισορροπείται αυτόματα από το μετατροπέα μέσω της απόδοσης από το συσσωρευτή αναλογικά περισσότερης ισχύος στην έντονα επιβαρυμένη φάση. Ακόμα, είναι δυνατή και η τελείως ασύμμετρη λειτουργία, για παράδειγμα, τροφοδοσία ηλιακού ρεύματος του αυτόνομου δικτύου στη φάση και κατανάλωση στη φάση 3. Εν τούτοις, επειδή η ενέργεια σε αυτήν την περίπτωση πρέπει να διαπερνά επιπρόσθετα δύο μετατροπείς Sunny Island, για λόγους αποδοτικότητας συμφέρει περισσότερο μία όσο το δυνατόν πιο συμμετρική κατανομή φορτίων και παραγωγών. Κανένα πρόβλημα: Η ασύμμετρη επιβάρυνση του τριφασικού δικτύου 3

14 Multicluster-Box 6 για μέγ. 2 ομάδες MC-Box 2 για Τεχνολογία Multicluster: μικρό κόστος για μεγάλα συστήματα Το μεγαλύτερο πλεονέκτημα της τεχνολογίας συστήματος Off-Grid της εταιρείας SMA έγκειται στη δομοστοιχειωτή σχεδίασή της: εγκαταστάσεις κάθε κατηγορίας ισχύος κατασκευάζονται από σχετικά μικρά και απλά χειριζόμενα στοιχεία με αποτέλεσμα η μεταφορά και η εγκατάσταση ακόμα και σε απόμερα σημεία τοποθέτησης να επιτυγχάνεται χωρίς προβλήματα. Εξαιτίας της κατανομής της ισχύος των μετατροπέων σε ομάδες αποτελούμενες κάθε φορά από τρεις μετατροπείς, ο σχεδιαστής διαθέτει μεγάλη ευελιξία όσον αφορά στην ισχύ του συστήματος: η ισχύς του συστήματος μπορεί να κλιμακωθεί κατά οποιονδήποτε τρόπο χάρη στην παράλληλη σύνδεση περισσότερων της μιας ομάδας (cluster) επιτρέποντας έτσι την απλή μελλοντική επέκταση του αυτόνομου συστήματος. Επειδή η βασική κατασκευή αλλά και οι χρησιμοποιούμενες συσκευές είναι πάντοτε πανομοιότυπες, τα τμήματα εξυπηρέτησης πελατών μπορούν με μία βασική εκπαίδευση να διαμορφώσουν, λειτουργήσουν και συντηρήσουν εγκαταστάσεις οποιουδήποτε μεγέθους. Βασικό στοιχείο των δομοστοιχειωτών συστημάτων εκτός από το μετατροπέα συσσωρευτή Sunny Island είναι και το Multicluster Box, το οποίο φροντίζει για την απλή σύνδεση όλων των στοιχείων σε ένα δίκτυο εναλλασσόμενου ρεύματος με υποστήριξη συσσωρευτή και διαφορετικούς μεταξύ τους παραγωγούς ρεύματος. Το Multicluster-Box διατίθεται σε τρεις κατηγορίες ισχύος και περιέχει όλα τα απαραίτητα όργανα απενεργοποίησης/ενεργοποίησης καθώς και όλες τις διατάξεις επιτήρησης. Με αυτό τον τρόπο μπορούν να υλοποιηθούν αυτόνομα συστήματα από 5 kw έως 300 kw. Ισχύς σύμφωνα με το μέγεθος: το Multicluster-Box Κεντρικό στοιχείο της τεχνολογίας Multicluster είναι το Multicluster-Box που περιέχεται σε τρεις κατηγορίες ισχύος. Ως προδιαμορφωμένος πίνακας διανομής AC επιτρέπει την απλή σύνδεση όλων των στοιχείων AC του αυτόνομου δικτύου ρεύματος, δηλαδή το συσσωρευτή, τη γεννήτρια, τις εγκαταστάσεις παραγωγής ρεύματος που λειτουργούν με ανανεώσιμες πηγές ενέργειας (για παράδειγμα φωτοβολταϊκά, αιολική ή υδροηλεκτρική ενέργεια), τους καταναλωτές αλλά και δύο έως δώδεκα τριφασικές ομάδες αποτελούμενες κάθε φορά από τρεις μετατροπείς Sunny Island. Τα διαφορετικά Multicluster-Box ξεχωρίζουν μόνο από τον αριθμό των συνδεόμενων τριφασικών ομάδων και ενός αντίστοιχα ισχυρού σχεδιασμού για όλα τα ενεργά μέρη. Η κατασκευή είναι συνοπτική: υπάρχουν συνδέσεις για κάθε μετατροπέα Sunny Island όπως και κύριες συνδέσεις για μία γεννήτρια, την εγκατάσταση παραγωγής ρεύματος με ανανεώσιμες πηγές ενέργειας και τους καταναλωτές. Για τα δύο τελευταία χρειάζονται τις περισσότερες φορές και υποδιανομές, οι οποίες πρέπει, ωστόσο, να σχεδιαστούν εξατομικευμένα. 4

15 ... ή 4 ομάδες MC-Box 36 για 5, 6, 7, , 0, ή 2 ομάδες Πολλαπλή ασφάλεια Ασφάλεια γεννήτριας και απώλειας φορτίων Τόσο για τις συνδέσεις καταναλωτών όσο και για τις συνδέσεις γεννήτριας είναι ήδη ενσωματωμένη μία ασφάλεια ισχύος στη διανομή. Η ασφάλεια γεννήτριας χρησιμεύει στη σύνδεση γεννητριών που σχηματίζουν δίκτυα, όπως για παράδειγμα σε ισχυρά συστήματα με γεννήτριες Diesel ή σε κεντρικούς σταθμούς παραγωγής θερμότητας. Σε αντίθεση με τη λειτουργία στα παράλληλα δίκτυα, οι γεννήτριες δε μπορούν να συγχρονιστούν σε ένα προϋπάρχον δίκτυο και για αυτό σε αυτήν την περίπτωση η γεννήτρια είναι εκείνη που προσδιορίζει τις παραμέτρους του δικτύου. Οι τριφασικές ομάδες των μετατροπέων Sunny Island προσαρμόζονται αντίστοιχα - εφόσον η τάση και η συχνότητα πριν και μετά την ασφάλεια της γεννήτριας ταυτίζονται, τότε δημιουργείται η σύνδεση. Σε περίπτωση απώλειας ή κατά την απενεργοποίηση των ομάδων (cluster) με τους μετατροπείς Sunny Island, η ασφάλεια της γεννήτριας κλείνει αυτόματα, προκειμένου η γεννήτρια να συνδεθεί άμεσα με τους συνδεόμενους καταναλωτές. Αντίθετα, σε περίπτωση σφάλματος στη γεννήτρια, απομονώνεται το σύστημα ακαριαία και διατηρεί την παροχή μέσω του ρεύματος του συσσωρευτή και των διαθέσιμων παραγωγών ανανεώσιμων πηγών ενέργειας. Με αυτόν τον τρόπο διασφαλίζεται η ασφαλής λειτουργία του συστήματος ακόμα και σε περίπτωση απώλειας κάποιου στοιχείου. Όταν υπάρχει μεγαλύτερης διάρκειας απώλεια γεννήτριας και οι ανανεώσιμες πηγές δεν παράγουν επαρκή ενέργεια για μία πλήρη τροφοδοσία των καταναλωτών, χρησιμοποιείται η ενέργεια που έχει αποθηκευτεί στο συσσωρευτή. Σε περίπτωση που η εκφόρτιση του συσσωρευτή αγγίξει μία κατώτατη τιμή, τότε ανοίγει η ασφάλεια από την πλευρά των καταναλωτών προκειμένου να αποφευχθεί σε κάθε περίπτωση η βαθειά εκφόρτιση του συσσωρευτή και η απενεργοποίηση του συστήματος ομάδων. Αντί αυτού, το σύστημα παραμένει ενεργό και χρησιμοποιεί την προκύπτουσα ηλιακή, αιολική ή υδροηλεκτρική ενέργεια για να επαναφορτίσει το συσσωρευτή. Σε επαρκώς υψηλή κατάσταση φόρτισης οι καταναλωτές ενεργοποιούνται αυτόματα εκ νέου. Συμπερασματικά, μπορούμε να πούμε πως η μέγιστη δυνατή ασφάλεια τροφοδοσίας και η ασφάλεια συσσωρευτή διασφαλίζονται ακόμα και στην περίπτωση κάποιου μεγάλου σφάλματος. Αντίθετα, η διαχείριση φορτίου, για παράδειγμα για την αποφυγή ανώφελων φορτίων ανώτατων ορίων, μπορεί να πραγματοποιηθεί μέσα από το ρελέ πολλαπλών χρήσεων των μετατροπέων Sunny Island Σε κάθε συσκευή της κεντρικής τριφασικής ομάδας (main cluster) υπάρχουν δύο ρελέ, στα οποία μέσα από το μενού της συσκευής μπορεί να ταυτιστεί μία από 7 λειτουργίες. Πέρα από την έναρξη της γεννήτριας σε χαμηλή κατάσταση φόρτισης του συσσωρευτή, υπάρχει επίσης η δυνατότητα ενεργοποίησης ή απενεργοποίησης μεμονωμένων καταναλωτών μέσω μίας ασφάλειας που πρέπει να τοποθετηθεί ξεχωριστά. 5

16 Επίπεδη ιεράρχηση: Μετατροπείς στο σύστημα ομάδων Σε αυτόνομα δίκτυα με μέχρι και 36 μετατροπείς Sunny Island είναι απαραίτητη μία ταξινομημένη δομή, προκειμένου να διασφαλίζεται ο αποτελεσματικός χειρισμός του αυτόνομου δικτύου. Όπως αναφέραμε ήδη, κάθε τριφασική ομάδα από τα συνολικά δώδεκα που δύναται να υπάρξουν αποτελείται από τρεις μετατροπείς, έναν κεντρικό και δύο εξαρτημένους. Κάθε μία από αυτές τις τριφασικής λειτουργίας ομάδες συνδέεται με ένα συγκεκριμένο τμήμα του συσσωρευτή, το οποίο ελέγχεται και επιτηρείται από αυτή την ομάδα. Επιπλέον, μία από τις ομάδες χαρακτηρίζεται ως κεντρική (main cluster). Η αντίστοιχη κεντρική συσκευή ελέγχει όλο το σύστημα και επικοινωνεί για αυτό το λόγο με το Multicluster-Box. Η κεντρική ομάδα υποστηρίζεται από έως και έντεκα πρόσθετες ομάδες, οι οποίες με τη σειρά τους αποτελούνται η καθεμία από έναν πρόσθετο κεντρικό μετατροπέα και δύο πρόσθετους εξαρτημένους μετατροπείς. Συνολικά, δηλαδή, υπάρχουν τέσσερα επίπεδα ιεράρχησης: κύρια συσκευή (main master) (), κύρια εξαρτώμενη συσκευή (main slave) (2), πρόσθετη κύρια συσκευή ( extension master) ( ) και πρόσθετη εξαρτώμενη συσκευή (extension slave) (2 22). Μετρήσεις και έλεγχοι: Συνδέσεις επικοινωνίας Πέρα από τις ασφάλειες, το Multicluster- Box διαθέτει ακόμα δύο διεπαφές επικοινωνίας για τη σύνδεση με την κεντρική ομάδα. Από τη μία πλευρά μεταβιβάζονται η ένταση του ρεύματος, η τάση και η συχνότητα στη σύνδεση της γεννήτριας πάνω στους τρεις μετατροπείς της κεντρικής ομάδας. Σημαντικές παράμετροι για το συγχρονισμό των ομάδων με τη γεννήτρια είναι οι ημερομηνίες. Για τον έλεγχο των ασφαλειών συνδέεται το Multicluster-Box και στον εσωτερικό δίαυλο επικοινωνίας της κεντρικής ομάδας. Τέλος, συνδέονται και όλοι οι κεντρικοί μετατροπείς του συστήματος μεταξύ τους. Μέσω αυτού του διαύλου πολλαπλών ομάδων (multicluster-bus) ανταλλάσσονται πληροφορίες σχετικά με την εκάστοτε ισχύ των ομάδων, την κατάσταση φόρτισης του συσσωρευτή και την ονομαστική συχνότητα. Η δομή των δομοστοιχειωτών συστημάτων Multicluster με τις απαραίτητες συνδέσεις επικοινωνίας 6

17 Ευελιξία στη συνεχή λειτουργία Ο δομοστοιχειωτός σχεδιασμός των αυτόνομων δικτύων επιτρέπει μία τεράστια ευελιξία, η οποία φέρνει με τη σειρά της πλεονεκτήματα όχι μόνο κατά τη σχεδίαση, αλλά και κατά την επέκταση ή κατά τη συντήρηση. Έτσι, ο εν λόγω σχεδιασμός διευκολύνει την επέκταση και την αναβάθμιση οποιουδήποτε μικρού συστήματος. Κάθε φορά μπορούν να προστεθούν καινούργιες ομάδες στο Multicluster-Box, ενώ ακόμα και μία επιβεβλημένη επέκταση της απόδοσης παραγωγής συστημάτων ανανεώσιμων πηγών ενέργειας μπορεί να υλοποιηθεί απρόσκοπτα. Παράγοντες περιορισμού αποτελούν μόνο ο αριθμός των συνδέσεων για μετατροπείς Sunny Island του εκάστοτε Multicluster-Box και η φέρουσα ικανότητα ρεύματος των διατάξεων σύνδεσής του (βλέπε τεχνικά δεδομένα των Multicluster-Box). Ωστόσο, ακόμα και η διαθεσιμότητα του συνολικού συστήματος αυξάνεται εξαιτίας της δομοστοιχειωτής κατασκευής από σταθερές σειριακές συσκευές: με εξαίρεση την κεντρική ομάδα, η συντήρηση ή η αντικατάσταση μεμονωμένων μετατροπέων Sunny Island είναι δυνατή ακόμα και κατά τη διάρκεια της λειτουργίας, μόνο που η συνολική ισχύς του συστήματος μειώνεται αντίστοιχα αυτό το διάστημα. Το ίδιο ισχύει και για τα ξεχωριστά μέρη των συσσωρευτών που έχουν δεσμευθεί από τις διαφορετικές ομάδες των μετατροπέων Sunny Island. Στη συνέχεια, το έξυπνο σύστημα διαχείρισης του συσσωρευτή φροντίζει, ώστε όλα τα μέρη του συσσωρευτή να βρίσκονται ξανά στην ίδια κατάσταση φόρτισης όσο πιο σύντομα γίνεται. Εύκολη συντήρηση μέσω τοπικών μονάδων εξυπηρέτησης πελατών Η τακτική συντήρηση των μετατροπέων Sunny Island περιορίζεται στον καθαρισμό των ανεμιστήρων εξαερισμού. Οι μεμονωμένες μονάδες συσσωρευτή πρέπει να συντηρούνται μία φορά το χρόνο, κάτι που εξαιτίας της χρησιμοποιούμενης από πλευράς DC μικρής τάσης μπορεί να πραγματοποιηθεί χωρίς ειδικές γνώσεις και χωρίς να διακοπεί η λειτουργία του συστήματος. Σε περίπτωση απώλειας ενός μετατροπέα Sunny Island μπορούν όλοι οι τεχνικοί που έχουν λάβει την εκπαίδευσή τους από την εταιρεία SMA να αντικαταστήσουν μία συσκευή. Ακόμα και στην απίθανη περίπτωση μίας βλάβης στο Multicluster-Box το κόστος είναι πολύ μικρό, επειδή δε χρειάζεται σε καμία περίπτωση να αντικατασταθεί ολόκληρο το κουτί, αλλά αρκεί απλά η αντικατάσταση του στοιχείου επί τόπου από κάποιον τεχνικό. 7

18 5. Η λύση στο νησί Eigg, μοντέρνα παροχή ρεύματος Παράδειγμα αποδοτικής και ανεξάρτητης από το δίκτυο παροχής ρεύματος είναι το νησί Eigg. Το νησί ανήκει στις σκωτικές Εβρίδες, έχει έκταση περίπου 30 km 2 και ο πληθυσμός του ανέρχεται στους περίπου 90 κατοίκους. Μέχρι σήμερα δεν έχει συνδεθεί με το δημόσιο δίκτυο παροχής ρεύματος της ηπειρωτικής χώρας, που απέχει περίπου 6 χιλιόμετρα, επειδή το κόστος είναι πολύ υψηλό. Μέχρι το 2008 το νησί εξαρτιόταν αποκλειστικά από γεννήτριες Diesel για παροχή ρεύματος. Το ρεύμα αυτό ήταν πολύ ακριβό, ενώ υπήρχαν διακοπές ρεύματος το βράδυ εξαιτίας της ηχορύπανσης αλλά και πλήρεις διακοπές της παροχής ρεύματος σε περιπτώσεις συντήρησης. Ξεχωριστό δίκτυο ρεύματος Από το 2008 οι κάτοικοι του νησιού απολαμβάνουν την άνεση ενός μοντέρνου τριφασικού δικτύου παροχής ρεύματος, το οποίο μάλιστα τροφοδοτείται περίπου 95 % από ανανεώσιμες πηγές ενέργειας. Το υβριδικό αυτόνομο σύστημα ενσωματώνει υδροηλεκτρική, αιολική και φωτοβολταϊκή ενέργεια, δηλαδή τρεις τύπους ανανεώσιμων πηγών ενέργειας, ενώ η γεννήτρια Diesel χρησιμοποιείται μόνο σε περιόδους μη επαρκούς παραγωγής. Επίσης, παρότι πλέον η ηλεκτρική ενέργεια ποιότητας δημόσιου δικτύου είναι διαθέσιμη όλο το εικοσιτετράωρο, το κόστος για τους κατοίκους του νησιού έχει μειωθεί περισσότερο από 60 %. Βασικό στοιχείο του αυτόνομου δικτύου παροχής ρεύματος είναι μία ομάδα τεσσάρων μετατροπέων Sunny Island, οι οποίοι ενώνονται μέσω ενός Multicluster-Box 2 με τους διάφορους παραγωγούς και καταναλωτές ενέργειας. Τρεις υδροστρόβιλοι συνολικής ισχύος 0 kw, τέσσερις μικρές αιολικές εγκαταστάσεις συνολικής ισχύος 24 kw και μία φωτοβολταϊκή εγκατάσταση με μέγιστη απόδοση 32 kw τροφοδοτούν το δίκτυο με φιλικό προς το περιβάλλον ρεύμα. Οι μετατροπείς Sunny Island ονομαστικής ισχύος 60 kw διαχειρίζονται περίπου 44 kw παραγωγής ανανεώσιμης ισχύος. Αυτή η σχέση ισχύος είναι τυπική για αυτόνομα συστήματα, επειδή η μέγιστη ισχύς των διαφορετικών παραγωγών πολύ σπάνια συμπίπτει να είναι την ίδια στιγμή διαθέσιμη. Δύο γεννήτριες Diesel με ονομαστική ισχύ 64 kw έκαστη λειτουργούν ως εφεδρικά συστήματα, σε περίπτωση που η ισχύς από της ανανεώσιμες πηγές ενέργειας δεν επαρκεί. Ωστόσο, μόνο μία μονάδα βρίσκεται σε λειτουργία η οποία αντικαθίσταται από τη δεύτερη σε περιπτώσεις συντήρησης ή βλάβης. Η τράπεζα μπαταριών αποθηκεύει 22 kwh και μπορεί να διοχετεύσει ενέργεια στο νησί για περίπου δώδεκα ώρες. Για την αποτροπή απωλειών μεταφοράς εξαιτίας της μεγάλης χιλιομετρικής απόστασης ανάμεσα στους καταναλωτές και τους παραγωγούς, το τοπικό δίκτυο παροχής δικτύου λειτουργεί μερικώς σε ένα επίπεδο μέσης τάσης της τάξης των kv. Επίσης, το δίκτυο διανομής διευκολύνεται χάρη στην αποκεντρωμένη παραγωγή ενέργειας, επειδή ένα συγκεκριμένο μέρος της χρησιμοποιείται στο τοπικό περιβάλλον. Τρόπος λειτουργίας Κατά τη λειτουργία η κεντρική συσκευή (Main Master) των μετατροπέων Sunny Island ελέγχει το σύνολο του δικτύου και φροντίζει ανά πάσα στιγμή, ώστε να υπάρχει ισορροπημένο ενεργειακό ισοζύγιο: όταν η απόδοση παραγωγής των ανανεώσιμων πηγών υπερβαίνει τις τρέχουσες ανάγκες του συστήματος (5 kw με 60 kw), τότε το πλεόνασμα αποθηκεύεται στους συσσωρευτές. Σε περίπτωση πλήρους φόρτισης του συσσωρευτή η κεντρική συσκευή αρχίζει να αυξάνει ελάχιστα τη συχνότητα του δικτύου. Με αυτόν τον τρόπο ενεργοποιεί καταρχάς τηλεχειριζόμενες ηλεκτρικές θερμάστρες σε δημόσια κτίρια. Παράλληλα, οι παραγωγοί ανανεώσιμης ενέργειας μειώνουν αναφορικά με τη συχνότητα την ισχύ τους. Σε περίπτωση που η απόδοση παραγωγής των ανανεώσιμων πηγών ενέργειας δεν επαρκεί, διατίθενται βοηθητικά τα 60 kw ισχύος των μετατροπέων Sunny Island, από όπου προέρχεται η ενέργεια του συσσωρευτή. Μόλις η κατάσταση φόρτωσης του συσσωρευτή πέσει κάτω από το 60 %, η κεντρική συσκευή ενεργοποιεί τη γεννήτρια Diesel. Σε αυτήν την περίπτωση, η συχνότητα του δικτύου καθορίζεται από τη γεννήτρια και οι ομάδες των μετατροπέων Sunny Island συγχρονίζονται στις δικές τις παραμέτρους δικτύου. Παράλληλα, το σύστημα φροντίζει τώρα και για τη συνεχή εξισορρόπηση του 8

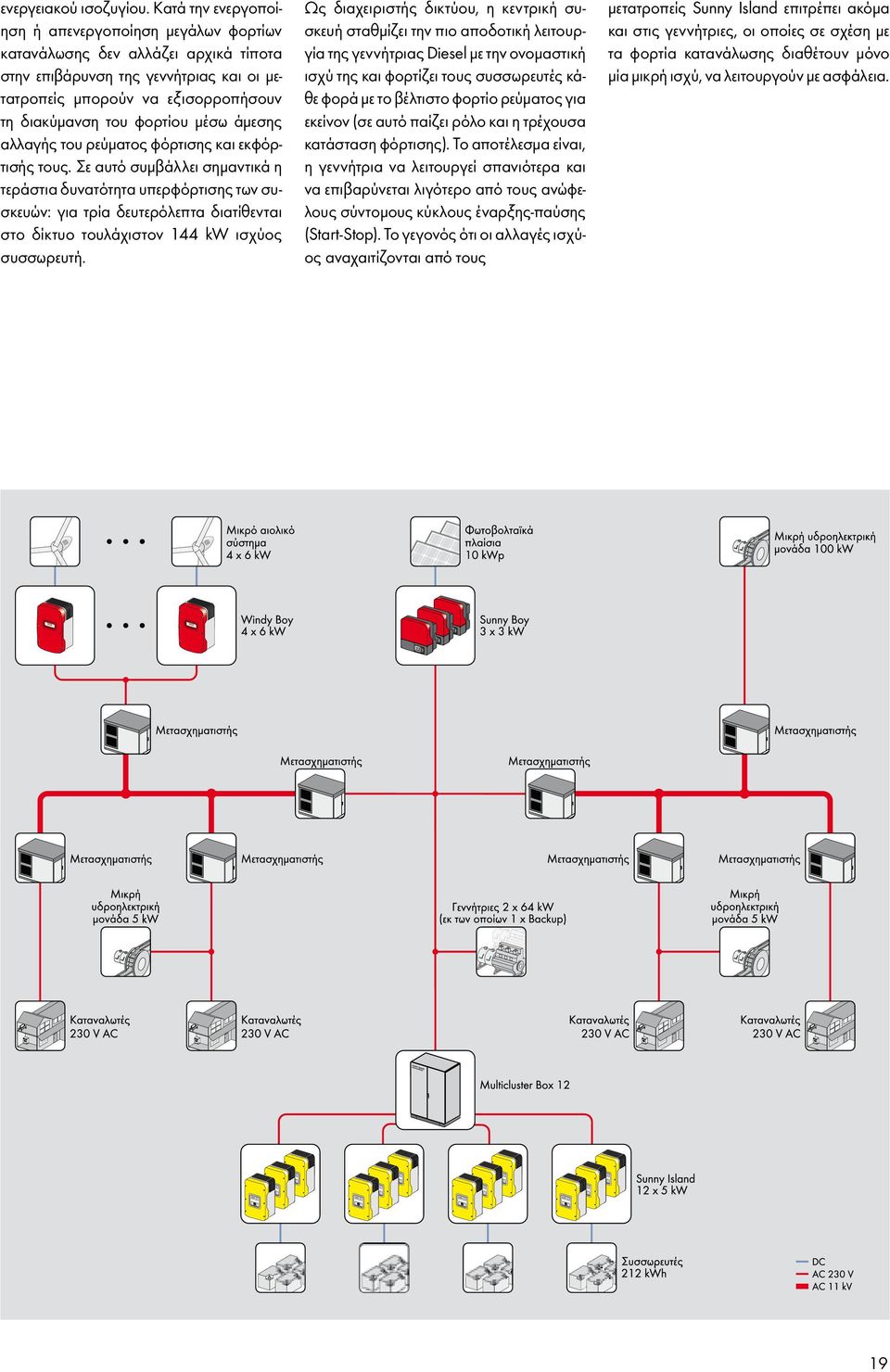

19 ενεργειακού ισοζυγίου. Κατά την ενεργοποίηση ή απενεργοποίηση μεγάλων φορτίων κατανάλωσης δεν αλλάζει αρχικά τίποτα στην επιβάρυνση της γεννήτριας και οι μετατροπείς μπορούν να εξισορροπήσουν τη διακύμανση του φορτίου μέσω άμεσης αλλαγής του ρεύματος φόρτισης και εκφόρτισής τους. Σε αυτό συμβάλλει σημαντικά η τεράστια δυνατότητα υπερφόρτισης των συσκευών: για τρία δευτερόλεπτα διατίθενται στο δίκτυο τουλάχιστον 44 kw ισχύος συσσωρευτή. Ως διαχειριστής δικτύου, η κεντρική συσκευή σταθμίζει την πιο αποδοτική λειτουργία της γεννήτριας Diesel με την ονομαστική ισχύ της και φορτίζει τους συσσωρευτές κάθε φορά με το βέλτιστο φορτίο ρεύματος για εκείνον (σε αυτό παίζει ρόλο και η τρέχουσα κατάσταση φόρτισης). Το αποτέλεσμα είναι, η γεννήτρια να λειτουργεί σπανιότερα και να επιβαρύνεται λιγότερο από τους ανώφελους σύντομους κύκλους έναρξης-παύσης (Start-Stop). Το γεγονός ότι οι αλλαγές ισχύος αναχαιτίζονται από τους μετατροπείς Sunny Island επιτρέπει ακόμα και στις γεννήτριες, οι οποίες σε σχέση με τα φορτία κατανάλωσης διαθέτουν μόνο μία μικρή ισχύ, να λειτουργούν με ασφάλεια. 9

20 Εξαιρετική απόδοση Φιλικός στο χρήστη Ευελιξία Μεγάλη αντοχή Μέγιστος βαθμός απόδοσης > 96% CEC από 94,5% Έξυπνη διαχείριση του συσσωρευτή για μέγιστη διάρκεια ζωής Υπολογισμός κατάστασης φόρτισης Εύκολη θέση σε λειτουργία, χάρη στον οδηγό γρήγορης διαμόρφωσης («Quick Configuration Guide») Ολοκληρωμένη διαχείριση αυτόνομων δικτύων Για συστήματα από 3 kw έως 00 kw Κατάλληλο για μονοφασική και τριφασική παράλληλη σύνδεση και με δυνατότητα δομοστοιχειωτής επέκτασης Σύνδεση AC και DC Εξαιρετική αντοχή στην υπερφόρτωση OptiCool 5 χρόνια εγγύηση SMA Sunny Island 4548-US / 6048-US Ο αποδοτικός διαχειριστής αυτόνομων δικτύων: Τώρα με 20 % περισσότερη ισχύ Κατά το σχεδιασμό των νέων μετατροπέων Sunny Island 4548-US και 6048-US βελτιστοποιήθηκε ιδιαίτερα ο βαθμός απόδοσης. Βασισμένοι στην καθιερωμένη τεχνολογία του Sunny Island 5048-US, αυτοί οι μετατροπείς εντυπωσιάζουν με το μέγιστο βαθμό απόδοσης που υπερβαίνει το 96% καθώς και το σταθμισμένο βαθμό απόδοσης CEC της τάξεως του 94,5%. Έτσι, όχι μόνο εξοικονομούνται δαπάνες πετρελαίου, αλλά επιτυγχάνεται μια μικρότερη διαστασιολόγηση της φωτοβολταϊκής εγκατάστασης. Οι νέες συσκευές για την αμερικανική αγορά χρησιμοποιούνται με την τεχνολογία Multicluster της SMA για συστήματα έως 00 kw. 20
