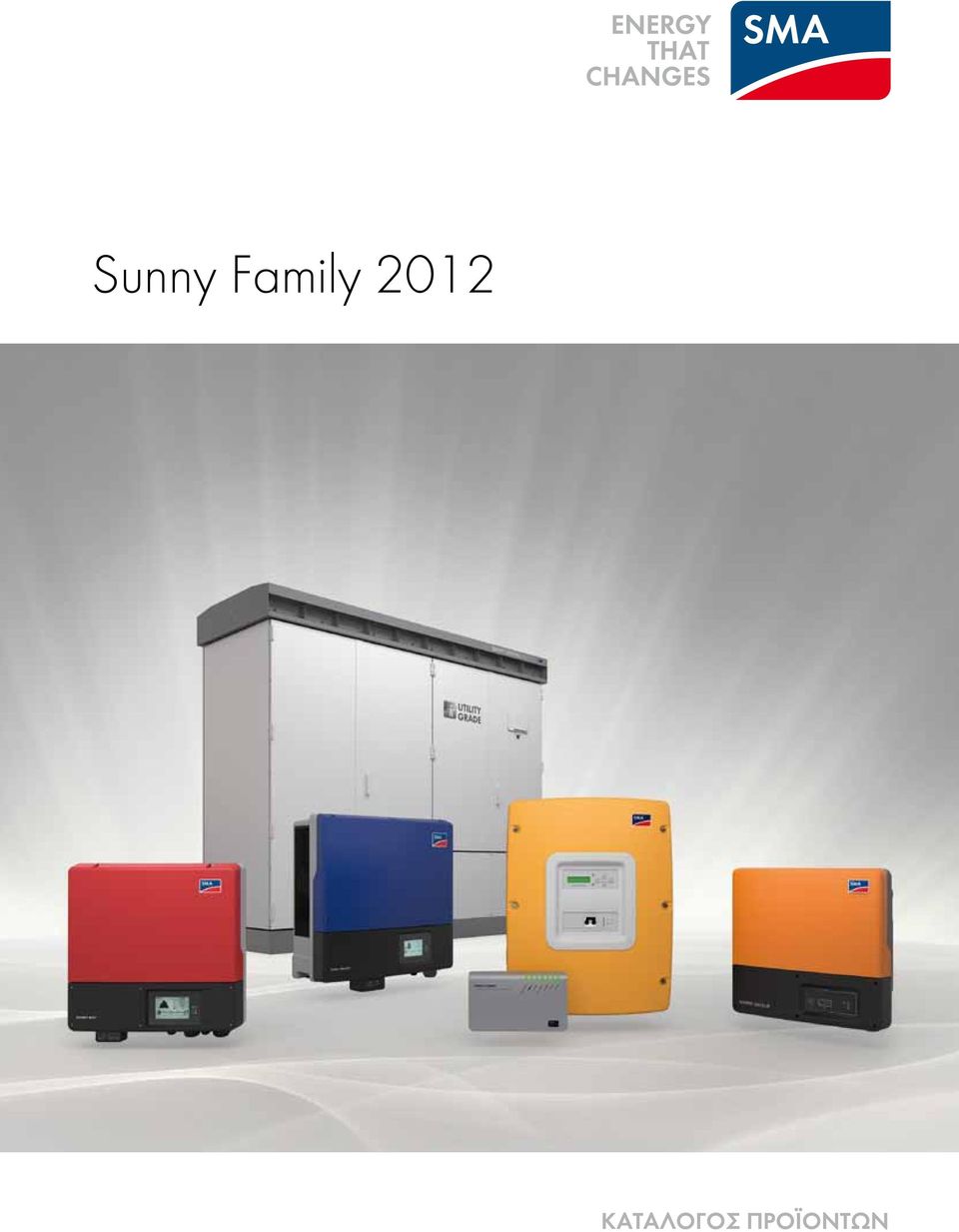

Sunny Family 2012 ΚΑΤΑΛΟΓΟΣ ΠΡΟΪΟΝΤΩΝ

Transcript

1 Sunny Family 2012 ΚΑΤΑΛΟΓΟΣ ΠΡΟΪΟΝΤΩΝ

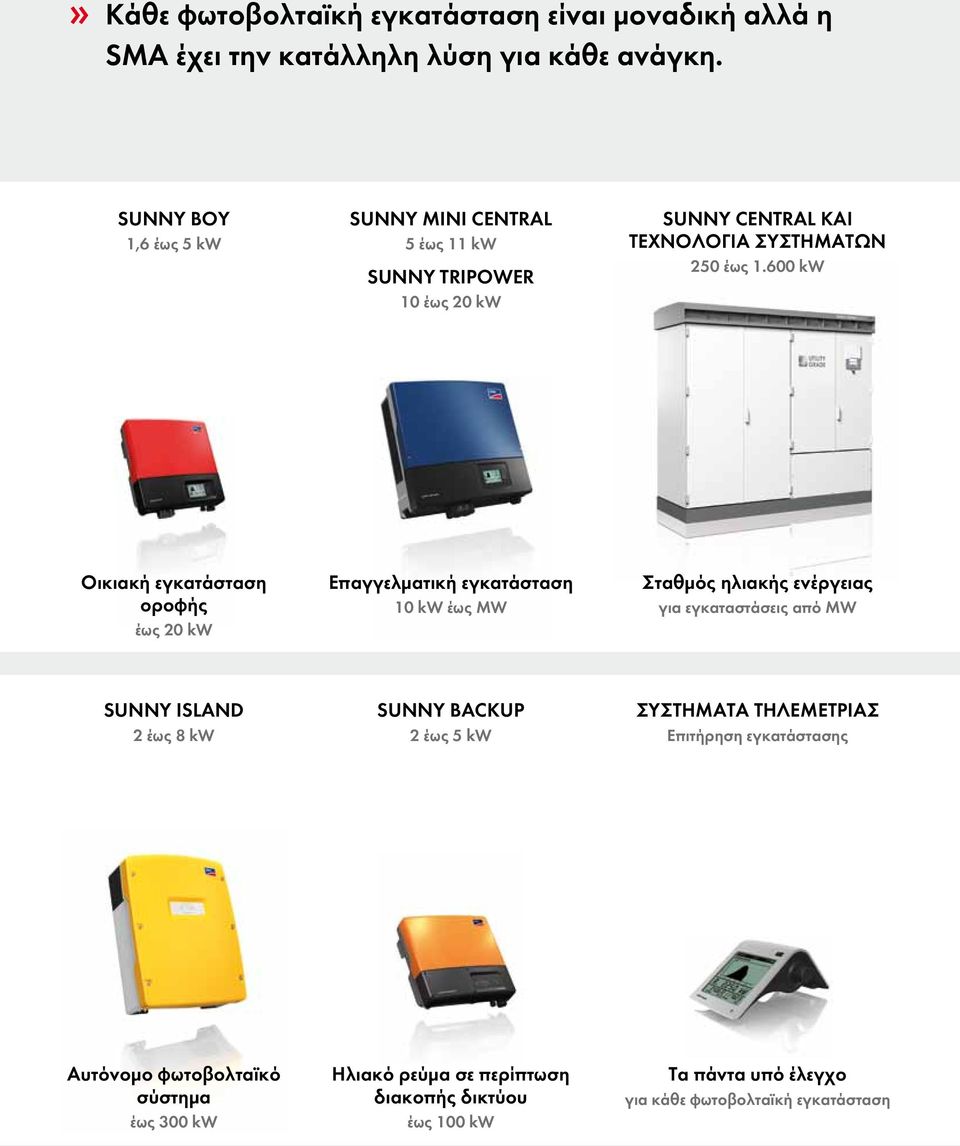

2 » Κάθε φωτοβολταϊκή εγκατάσταση είναι μοναδική αλλά η SMA έχει την κατάλληλη λύση για κάθε ανάγκη. Sunny Boy 1,6 έως 5 kw Sunny Mini Central 5 έως 11 kw Sunny Tripower 10 έως 20 kw Sunny Central και τεχνολογία συστημάτων 250 έως kw Οικιακή εγκατάσταση οροφής έως 20 kw Επαγγελματική εγκατάσταση 10 kw έως MW Σταθμός ηλιακής ενέργειας για εγκαταστάσεις από MW SUNNY ISLAND 2 έως 8 kw Sunny Backup 2 έως 5 kw Συστήματα τηλεμετρίας Επιτήρηση εγκατάστασης Αυτόνομο φωτοβολταϊκό σύστημα έως 300 kw Ηλιακό ρεύμα σε περίπτωση διακοπής δικτύου έως 100 kw Τα πάντα υπό έλεγχο για κάθε φωτοβολταϊκή εγκατάσταση

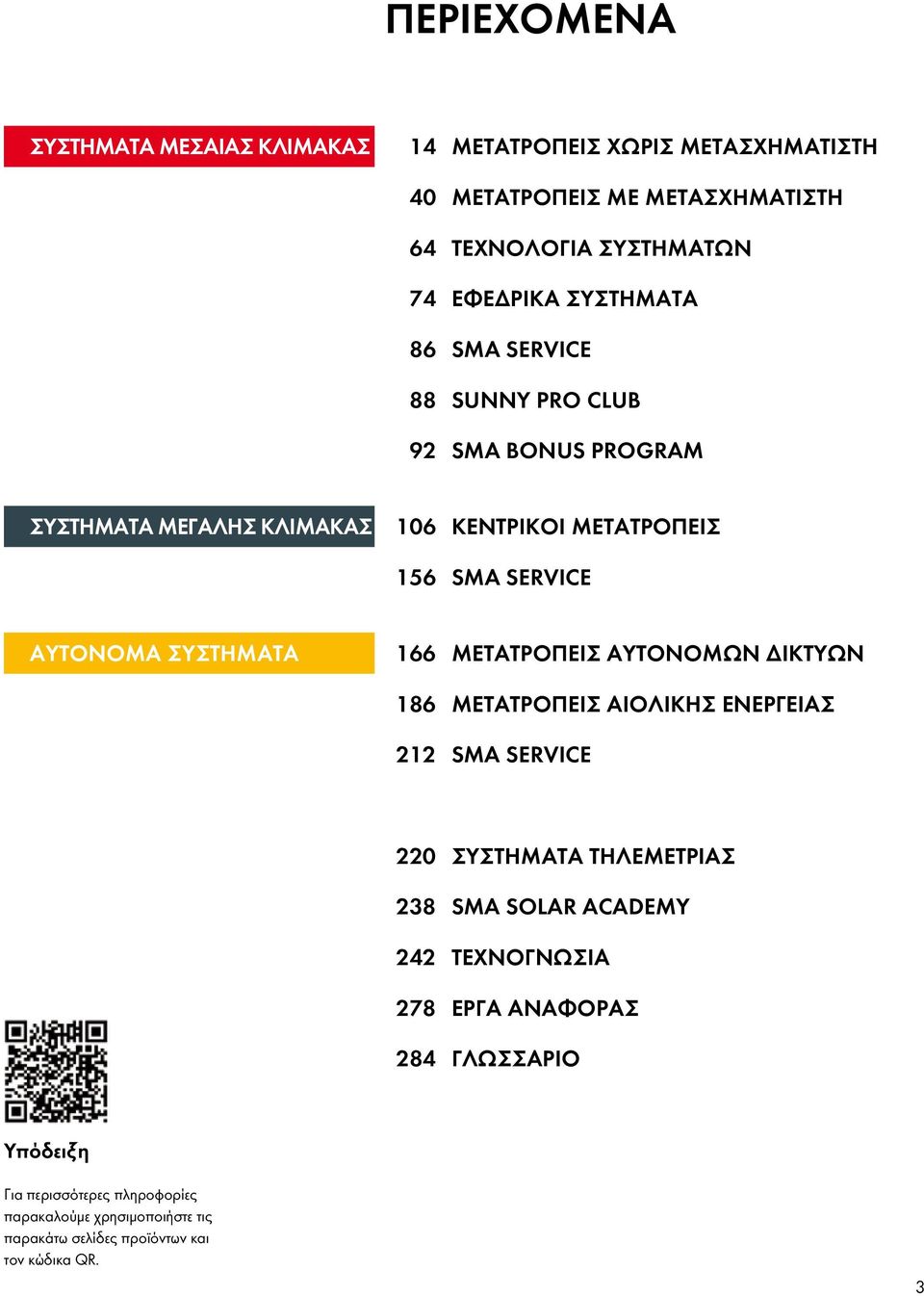

3 ΠΕΡΙΕΧΟΜΕΝΑ ΣυΣτήΜΑτΑ ΜΕΣΑΙΑΣ κλιμακασ 14 ΜΕτΑτΡΟΠΕΙΣ ΧωΡΙΣ ΜΕτΑΣΧήΜΑτΙΣτή 40 ΜΕτΑτΡΟпΕΙΣ ΜΕ ΜΕτΑΣΧήΜΑτΙΣτή 64 τεχνολογια ΣυΣτήΜΑτωΝ 74 ΕφΕδΡΙκΑ ΣυΣτήΜΑτΑ 86 SMA SERVICE 88 Sunny PRo Club 92 SMA bonus PRogRAM ΣυΣτήΜΑτΑ ΜΕγΑλήΣ κλιμακασ 106 κεντρικοι ΜΕτΑτΡΟΠΕΙΣ 156 SMA SERVICE ΑυτΟΝΟΜΑ ΣυΣτήΜΑτΑ 166 ΜΕτΑτΡΟΠΕΙΣ ΑυτΟΝΟΜωΝ δικτυων 186 ΜΕτΑτΡΟΠΕΙΣ ΑΙΟλΙκήΣ ΕΝΕΡγΕΙΑΣ 212 SMA SERVICE 220 ΣυΣτήΜΑτΑ τήλεμετριασ 238 SMA SolAR ACAdEMy 242 τεχνογνωσια 278 ΕΡγΑ ΑΝΑφΟΡΑΣ 284 γλωσσαριο υπόδειξη Για περισσότερες πληροφορίες παρακαλούμε χρησιμοποιήστε τις παρακάτω σελίδες προϊόντων και τον κώδικα QR. 3

4 Jürgen dolle, Chief Human Resources officer Roland grebe, Chief Technology officer Pierre-Pascal urbon, Chief Executive officer and Chief Financial officer Marko Werner, Chief Sales officer 4

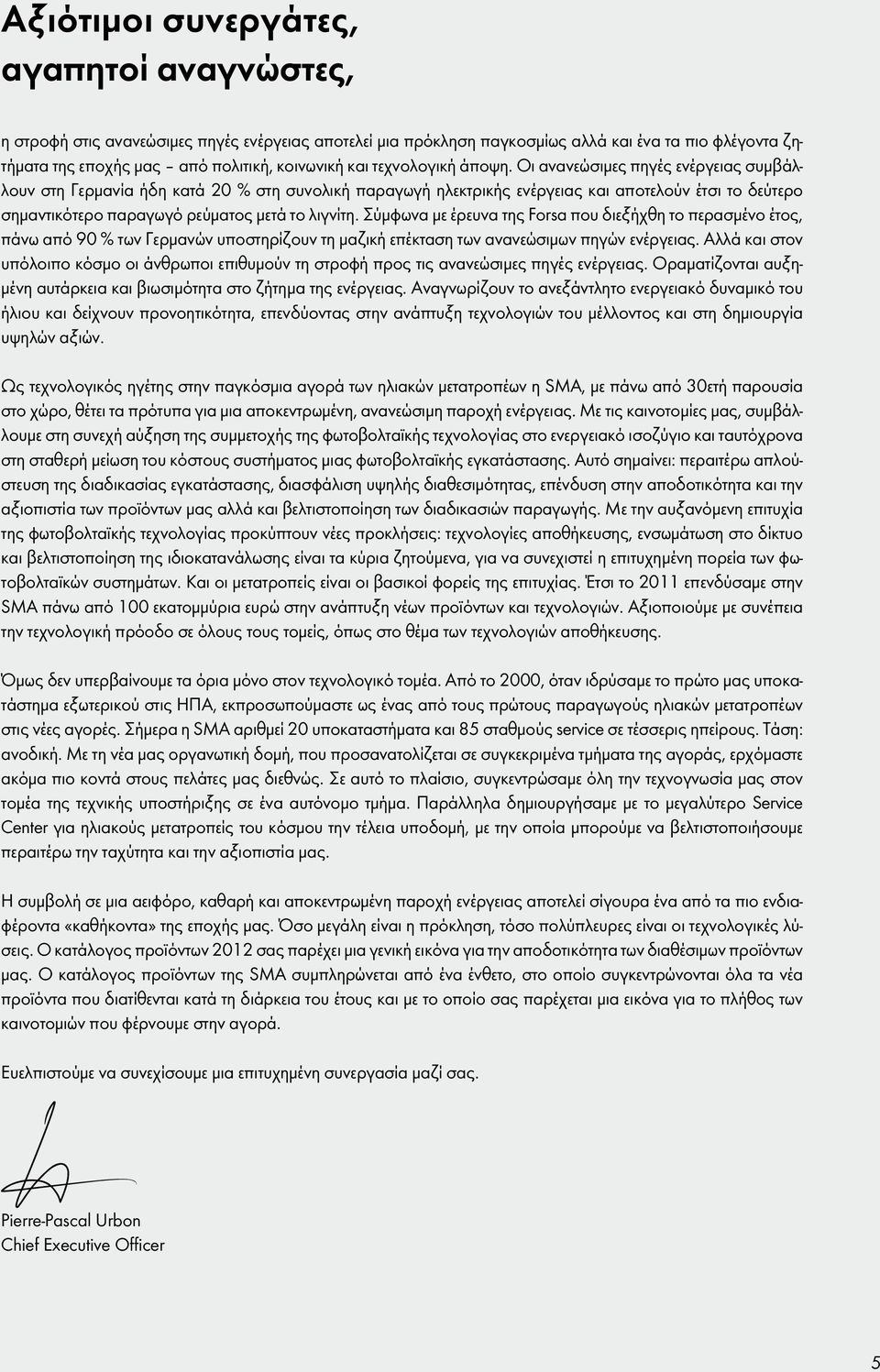

5 Αξιότιμοι συνεργάτες, αγαπητοί αναγνώστες, η στροφή στις ανανεώσιμες πηγές ενέργειας αποτελεί μια πρόκληση παγκοσμίως αλλά και ένα τα πιο φλέγοντα ζητήματα της εποχής μας από πολιτική, κοινωνική και τεχνολογική άποψη. Οι ανανεώσιμες πηγές ενέργειας συμβάλλουν στη Γερμανία ήδη κατά 20 % στη συνολική παραγωγή ηλεκτρικής ενέργειας και αποτελούν έτσι το δεύτερο σημαντικότερο παραγωγό ρεύματος μετά το λιγνίτη. Σύμφωνα με έρευνα της Forsa που διεξήχθη το περασμένο έτος, πάνω από 90 % των Γερμανών υποστηρίζουν τη μαζική επέκταση των ανανεώσιμων πηγών ενέργειας. Αλλά και στον υπόλοιπο κόσμο οι άνθρωποι επιθυμούν τη στροφή προς τις ανανεώσιμες πηγές ενέργειας. Οραματίζονται αυξημένη αυτάρκεια και βιωσιμότητα στο ζήτημα της ενέργειας. Αναγνωρίζουν το ανεξάντλητο ενεργειακό δυναμικό του ήλιου και δείχνουν προνοητικότητα, επενδύοντας στην ανάπτυξη τεχνολογιών του μέλλοντος και στη δημιουργία υψηλών αξιών. Ως τεχνολογικός ηγέτης στην παγκόσμια αγορά των ηλιακών μετατροπέων η SMA, με πάνω από 30ετή παρουσία στο χώρο, θέτει τα πρότυπα για μια αποκεντρωμένη, ανανεώσιμη παροχή ενέργειας. Με τις καινοτομίες μας, συμβάλλουμε στη συνεχή αύξηση της συμμετοχής της φωτοβολταϊκής τεχνολογίας στο ενεργειακό ισοζύγιο και ταυτόχρονα στη σταθερή μείωση του κόστους συστήματος μιας φωτοβολταϊκής εγκατάστασης. Αυτό σημαίνει: περαιτέρω απλούστευση της διαδικασίας εγκατάστασης, διασφάλιση υψηλής διαθεσιμότητας, επένδυση στην αποδοτικότητα και την αξιοπιστία των προϊόντων μας αλλά και βελτιστοποίηση των διαδικασιών παραγωγής. Με την αυξανόμενη επιτυχία της φωτοβολταϊκής τεχνολογίας προκύπτουν νέες προκλήσεις: τεχνολογίες αποθήκευσης, ενσωμάτωση στο δίκτυο και βελτιστοποίηση της ιδιοκατανάλωσης είναι τα κύρια ζητούμενα, για να συνεχιστεί η επιτυχημένη πορεία των φωτοβολταϊκών συστημάτων. Και οι μετατροπείς είναι οι βασικοί φορείς της επιτυχίας. Έτσι το 2011 επενδύσαμε στην SMA πάνω από 100 εκατομμύρια ευρώ στην ανάπτυξη νέων προϊόντων και τεχνολογιών. Αξιοποιούμε με συνέπεια την τεχνολογική πρόοδο σε όλους τους τομείς, όπως στο θέμα των τεχνολογιών αποθήκευσης. Όμως δεν υπερβαίνουμε τα όρια μόνο στον τεχνολογικό τομέα. Από το 2000, όταν ιδρύσαμε το πρώτο μας υποκατάστημα εξωτερικού στις ΗΠΑ, εκπροσωπούμαστε ως ένας από τους πρώτους παραγωγούς ηλιακών μετατροπέων στις νέες αγορές. Σήμερα η SMA αριθμεί 20 υποκαταστήματα και 85 σταθμούς service σε τέσσερις ηπείρους. Τάση: ανοδική. Με τη νέα μας οργανωτική δομή, που προσανατολίζεται σε συγκεκριμένα τμήματα της αγοράς, ερχόμαστε ακόμα πιο κοντά στους πελάτες μας διεθνώς. Σε αυτό το πλαίσιο, συγκεντρώσαμε όλη την τεχνογνωσία μας στον τομέα της τεχνικής υποστήριξης σε ένα αυτόνομο τμήμα. Παράλληλα δημιουργήσαμε με το μεγαλύτερο Service Center για ηλιακούς μετατροπείς του κόσμου την τέλεια υποδομή, με την οποία μπορούμε να βελτιστοποιήσουμε περαιτέρω την ταχύτητα και την αξιοπιστία μας. Η συμβολή σε μια αειφόρο, καθαρή και αποκεντρωμένη παροχή ενέργειας αποτελεί σίγουρα ένα από τα πιο ενδιαφέροντα «καθήκοντα» της εποχής μας. Όσο μεγάλη είναι η πρόκληση, τόσο πολύπλευρες είναι οι τεχνολογικές λύσεις. Ο κατάλογος προϊόντων 2012 σας παρέχει μια γενική εικόνα για την αποδοτικότητα των διαθέσιμων προϊόντων μας. Ο κατάλογος προϊόντων της SMA συμπληρώνεται από ένα ένθετο, στο οποίο συγκεντρώνονται όλα τα νέα προϊόντα που διατίθενται κατά τη διάρκεια του έτους και με το οποίο σας παρέχεται μια εικόνα για το πλήθος των καινοτομιών που φέρνουμε στην αγορά. Ευελπιστούμε να συνεχίσουμε μια επιτυχημένη συνεργασία μαζί σας. Pierre-Pascal Urbon Chief Executive Officer 5

6 6 Medium Power Solutions

7 7

8 Μεγαλύτερη ισχύς για ενεργειακό πλεόνασμα Λύσεις για μικρής και μεσαίας κλίμακας φωτοβολταϊκές εγκαταστάσεις Μπορείτε να βασιστείτε στον τομέα SMA Medium Power Solutions για μεγάλο εύρος υπηρεσιών υποστήριξης που αφορούν σε εγκαταστάσεις μικρής και μεσαίας κλίμακας. Από την ιδιωτική οικιακή εγκατάσταση μέχρι την επαγγελματική φωτοβολταϊκή εγκατάσταση μερικών εκατοντάδων kwp. Δυνατότητα επέκτασης και πολλαπλών επιλογών Συστήματα, ιδέες και προϊόντα επιστρατεύονται για κοινό σκοπό και μπορούν να συνδυαστούν δομοστοιχειωτά μεταξύ τους: γιατί εκτός από τους υψηλής απόδοσης μετατροπείς για ιδιωτικές και επαγγελματικές φωτοβολταϊκές εγκαταστάσεις παρέχουμε και ποικίλες άλλες υπηρεσίες, όπως συστήματα τηλεμετρίας, υπηρεσίες συντήρησης και επισκευής της SMA ή το πρόγραμμα επιβράβευσης SMA Bonus Program. Εγκαταστάτες, σχεδιαστές, ιδιοκτήτες εγκαταστάσεων και τελικοί χρήστες μπορούν να βασιστούν στις ολοκληρωμένες υπηρεσίες τεχνικής υποστήριξης του τομέα SMA Medium Power Solutions. Τελειοποιημένο ως την τελευταία λεπτομέρεια Τα προϊόντα και οι λύσεις του τομέα SMA Medium Power Solutions αναλαμβάνουν ποικίλες λειτουργίες: πέρα από το να μετατρέπουν το συνεχές σε εναλλασσόμενο ρεύμα και να διασφαλίζουν τον έλεγχο της φωτοβολταϊκής εγκατάστασης, επιπρόσθετα συμμετέχουν στη διαχείριση του δικτύου και εγγυώνται την έξυπνη οικιακή ενεργειακή διαχείριση. Αυτά είναι ήδη αρκετά, αλλά εμείς προσφέρουμε ακόμα περισσότερα: στον τομέα SMA Medium Power Solutions οι σχεδιαστές και εγκαταστάτες επωφελούνται από ποικίλες επαγγελματικές παροχές που τους εξασφαλίζουν ανταγωνιστικό πλεονέκτημα, στη δυναμική αγορά των φωτοβολταϊκών εγκαταστάσεων: 8

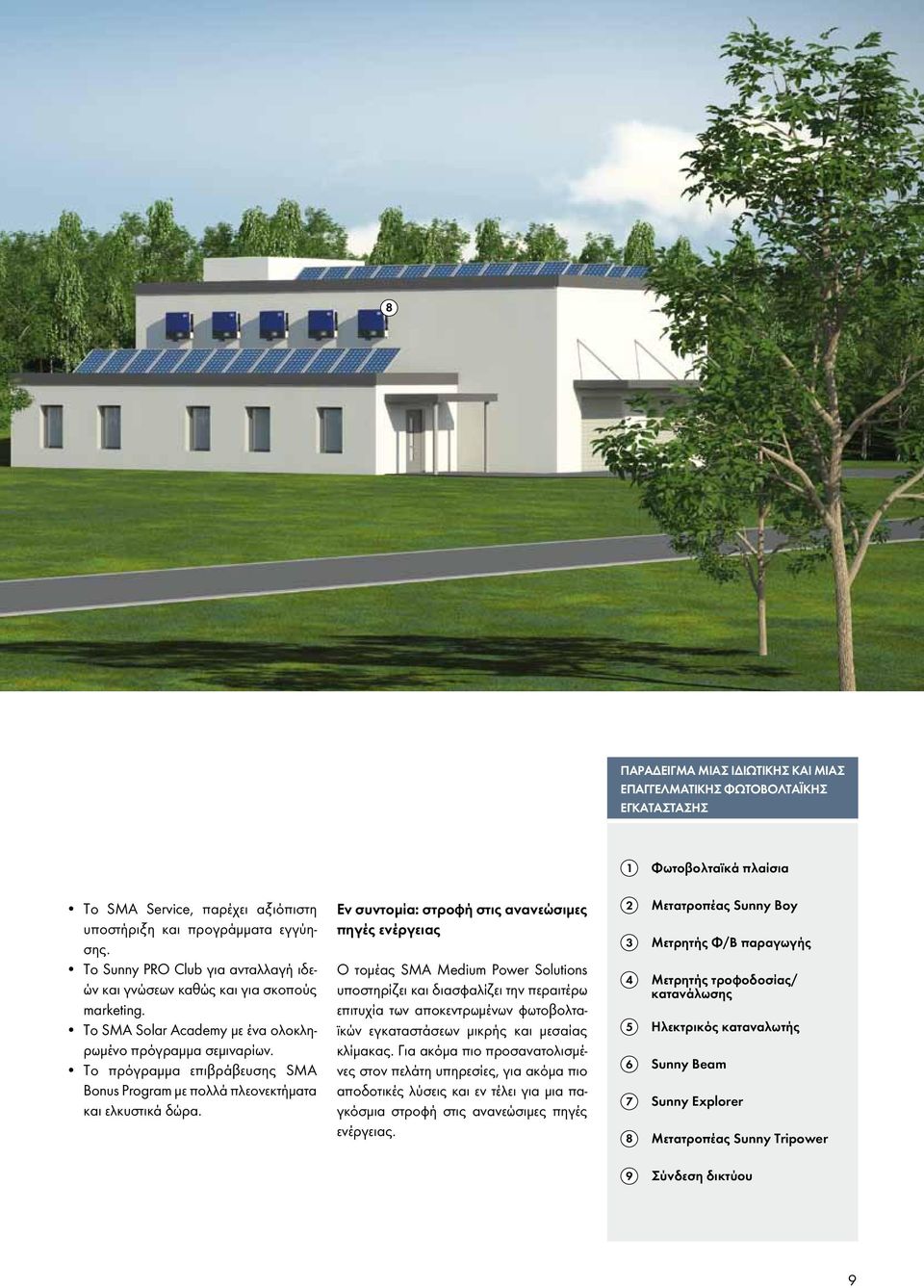

9 ΠαραΔΕιγΜα Μιας ιδιωτικής και Μιας ΕΠαγγΕλΜαΤικής φωτοβολταϊκής ΕγκαΤαςΤαςής Το SMA Service, παρέχει αξιόπιστη υποστήριξη και προγράμματα εγγύησης. Το Sunny PRO Club για ανταλλαγή ιδεών και γνώσεων καθώς και για σκοπούς marketing. To SMA Solar Academy με ένα ολοκληρωμένο πρόγραμμα σεμιναρίων. Το πρόγραμμα επιβράβευσης SMA Bonus Program με πολλά πλεονεκτήματα και ελκυστικά δώρα. Εν συντομία: στροφή στις ανανεώσιμες πηγές ενέργειας Ο τομέας SMA Medium Power Solutions υποστηρίζει και διασφαλίζει την περαιτέρω επιτυχία των αποκεντρωμένων φωτοβολταϊκών εγκαταστάσεων μικρής και μεσαίας κλίμακας. Για ακόμα πιο προσανατολισμένες στον πελάτη υπηρεσίες, για ακόμα πιο αποδοτικές λύσεις και εν τέλει για μια παγκόσμια στροφή στις ανανεώσιμες πηγές ενέργειας. φωτοβολταϊκά πλαίσια Μετατροπέας Sunny Boy Μετρητής φ/β παραγωγής Μετρητής τροφοδοσίας/ κατανάλωσης ήλεκτρικός καταναλωτής Sunny Beam Sunny Explorer Μετατροπέας Sunny Tripower ςύνδεση δικτύου 9

10 10

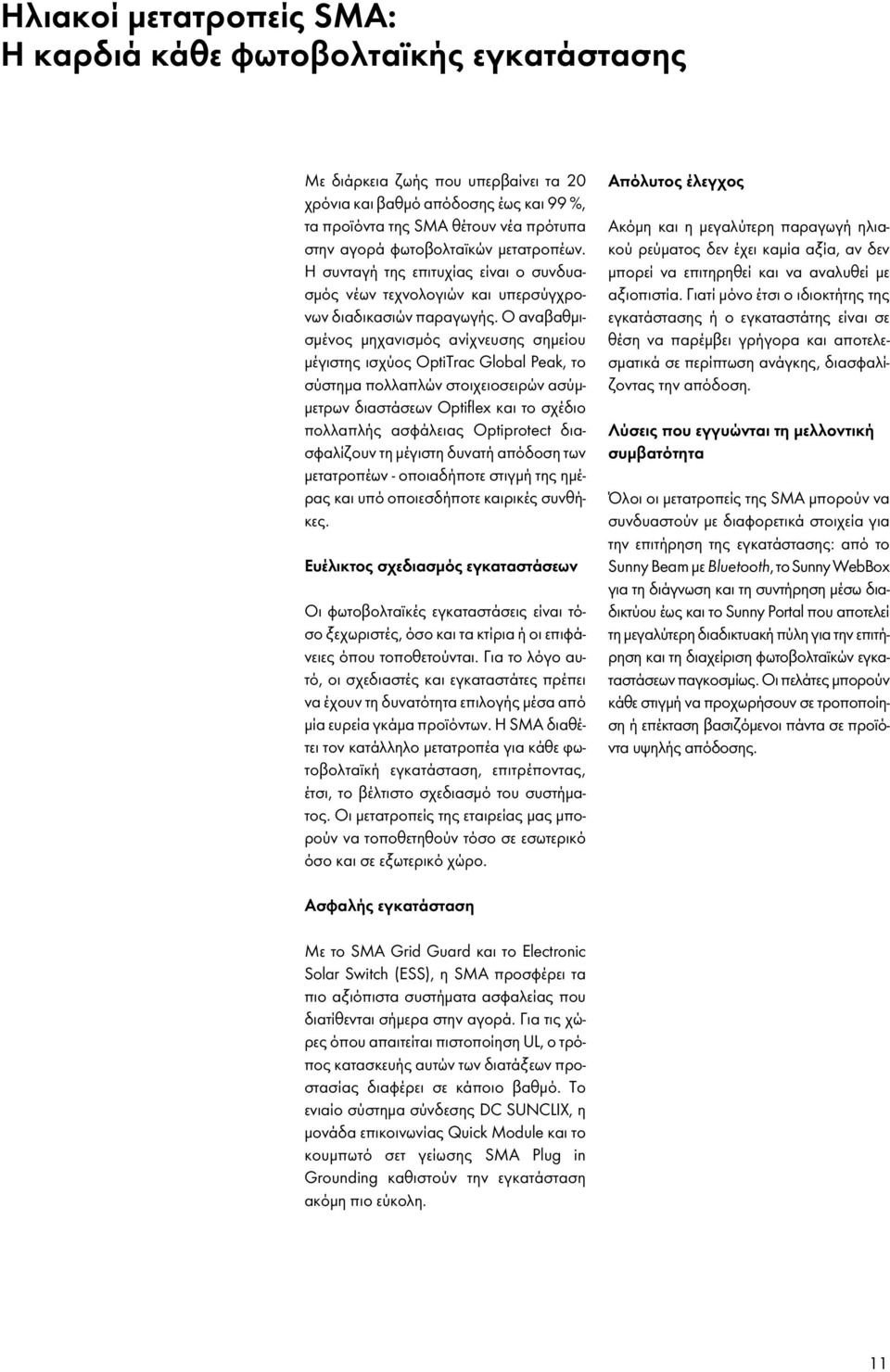

11 Ηλιακοί μετατροπείς SMA: Η καρδιά κάθε φωτοβολταϊκής εγκατάστασης Με διάρκεια ζωής που υπερβαίνει τα 20 χρόνια και βαθμό απόδοσης έως και 99 %, τα προϊόντα της SMA θέτουν νέα πρότυπα στην αγορά φωτοβολταϊκών μετατροπέων. Η συνταγή της επιτυχίας είναι ο συνδυασμός νέων τεχνολογιών και υπερσύγχρονων διαδικασιών παραγωγής. Ο αναβαθμισμένος μηχανισμός ανίχνευσης σημείου μέγιστης ισχύος OptiTrac Global Peak, το σύστημα πολλαπλών στοιχειοσειρών ασύμμετρων διαστάσεων Optiflex και το σχέδιο πολλαπλής ασφάλειας Optiprotect διασφαλίζουν τη μέγιστη δυνατή απόδοση των μετατροπέων - οποιαδήποτε στιγμή της ημέρας και υπό οποιεσδήποτε καιρικές συνθήκες. Ευέλικτος σχεδιασμός εγκαταστάσεων Οι φωτοβολταϊκές εγκαταστάσεις είναι τόσο ξεχωριστές, όσο και τα κτίρια ή οι επιφάνειες όπου τοποθετούνται. Για το λόγο αυτό, οι σχεδιαστές και εγκαταστάτες πρέπει να έχουν τη δυνατότητα επιλογής μέσα από μία ευρεία γκάμα προϊόντων. Η SMA διαθέτει τον κατάλληλο μετατροπέα για κάθε ϕωτοβολταϊκή εγκατάσταση, επιτρέποντας, έτσι, το βέλτιστο σχεδιασμό του συστήματος. Οι μετατροπείς της εταιρείας μας μπορούν να τοποθετηθούν τόσο σε εσωτερικό όσο και σε εξωτερικό χώρο. Απόλυτος έλεγχος Ακόμη και η μεγαλύτερη παραγωγή ηλιακού ρεύματος δεν έχει καμία αξία, αν δεν μπορεί να επιτηρηθεί και να αναλυθεί με αξιοπιστία. Γιατί μόνο έτσι ο ιδιοκτήτης της εγκατάστασης ή ο εγκαταστάτης είναι σε θέση να παρέμβει γρήγορα και αποτελεσματικά σε περίπτωση ανάγκης, διασφαλίζοντας την απόδοση. Λύσεις που εγγυώνται τη μελλοντική συμβατότητα Όλοι οι μετατροπείς της SMA μπορούν να συνδυαστούν με διαφορετικά στοιχεία για την επιτήρηση της εγκατάστασης: από το Sunny Beam με Bluetooth, το Sunny WebBox για τη διάγνωση και τη συντήρηση μέσω διαδικτύου έως και το Sunny Portal που αποτελεί τη μεγαλύτερη διαδικτυακή πύλη για την επιτήρηση και τη διαχείριση φωτοβολταϊκών εγκαταστάσεων παγκοσμίως. Οι πελάτες μπορούν κάθε στιγμή να προχωρήσουν σε τροποποίηση ή επέκταση βασιζόμενοι πάντα σε προϊόντα υψηλής απόδοσης. Ασφαλής εγκατάσταση Με το SMA Grid Guard και το Electronic Solar Switch (ESS), η SMA προσφέρει τα πιο αξιόπιστα συστήματα ασφαλείας που διατίθενται σήμερα στην αγορά. Για τις χώρες όπου απαιτείται πιστοποίηση UL, ο τρόπος κατασκευής αυτών των διατάξεων προστασίας διαφέρει σε κάποιο βαθμό. Το ενιαίο σύστημα σύνδεσης DC SUNCLIX, η μονάδα επικοινωνίας Quick Module και το κουμπωτό σετ γείωσης SMA Plug in Grounding καθιστούν την εγκατάσταση ακόμη πιο εύκολη. 11

12 Συστήματα μεσαίας κλίμακας Συμβατά προϊόντα Μπορείτε να βασιστείτε στον τομέα SMA Medium Power Solutions για μεγάλο εύρος υπηρεσιών υποστήριξης που αφορούν σε εγκαταστάσεις μικρής και μεσαίας κλίμακας. Από την ιδιωτική οικιακή εγκατάσταση μέχρι την επαγγελματική φωτοβολταϊκή εγκατάσταση μερικών εκατοντάδων kwp. Τα προϊόντα και οι λύσεις μας συνδυάζονται δομοστοιχειωτά μεταξύ τους και αναλαμβάνουν ποικίλες λειτουργίες: μετατρέπουν το συνεχές σε εναλλασσόμενο ρεύμα, διασφαλίζουν τον έλεγχο της φωτοβολταϊκής εγκατάστασης, συμμετέχουν στη διαχείριση δικτύου και εγγυώνται την έξυπνη οικιακή ενεργειακή διαχείριση. ΜΕΤΑΤΡΟΠΕΙΣ ΜΕ/χωΡΙΣ ΜΕΤΑΣχηΜΑΤΙΣΤη STP 15000TLHE-10 STP 20000TLHE-10 STP 10000TL-10 STP 12000TL-10 STP 15000TL-10 STP 17000TL-10 SMC 9000TL-10 SMC 10000TL-10 SMC 11000TL-10 SMC 9000TLRP-10 SMC 10000TLRP-10 SMC 11000TLRP-10 SMC 7000HV-11 SMC 4600A-11 SMC 5000A-11 SMC 6000A-11 SB 6000TLUS-12 SB 7000TLUS-12 SB 8000TLUS-12 SB 9000TLUS-12 SB 10000TLUS-12 SB 11000TLUS-12 SB 5000US-12 SB 6000US-12 SB 6000US SB 7000US-12 SB 7000US SB 8000US-12 SB 8000US SB 3000TL-21 SB 3600TL-21 SB 4000TL-21 SB 5000TL-21 SB 3000US SB 3000US-12 SB 3800-US-10 SB 3800-US-12 SB 4000US SB 4000US-12 SB 2000HF-30 SB 2500HF-30 SB 3000HF-30 SB 2000HFUS-30 SB 2500HFUS-30 SB 3000HFUS-30 SB 1600TL-10 SB 2100TL 12

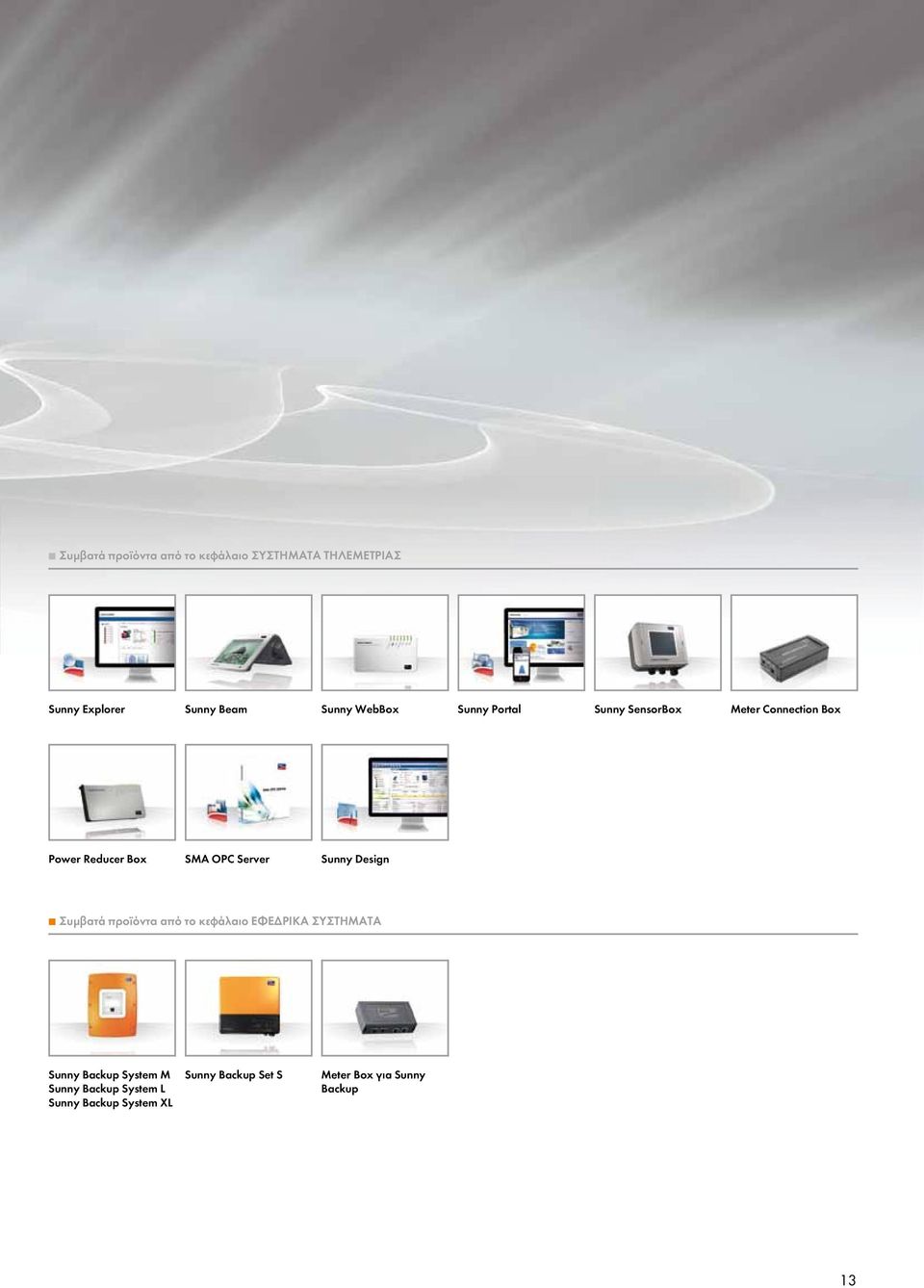

13 Συμβατά προϊόντα από το κεφάλαιο ΣΥΣΤηΜΑΤΑ ΤηΛΕΜΕΤΡΙΑΣ Sunny Explorer Sunny Beam Sunny WebBox Sunny Portal Sunny SensorBox Meter Connection Box Power Reducer Box SMA OPC Server Sunny Design Συμβατά προϊόντα από το κεφάλαιο ΕΦΕΔΡΙΚΑ ΣΥΣΤηΜΑΤΑ Sunny Backup System M Sunny Backup System L Sunny Backup System XL Sunny Backup Set S Meter Box για Sunny Backup 13

14 14 Μετατροπείς χωρίς μετασχηματιστή

15 15

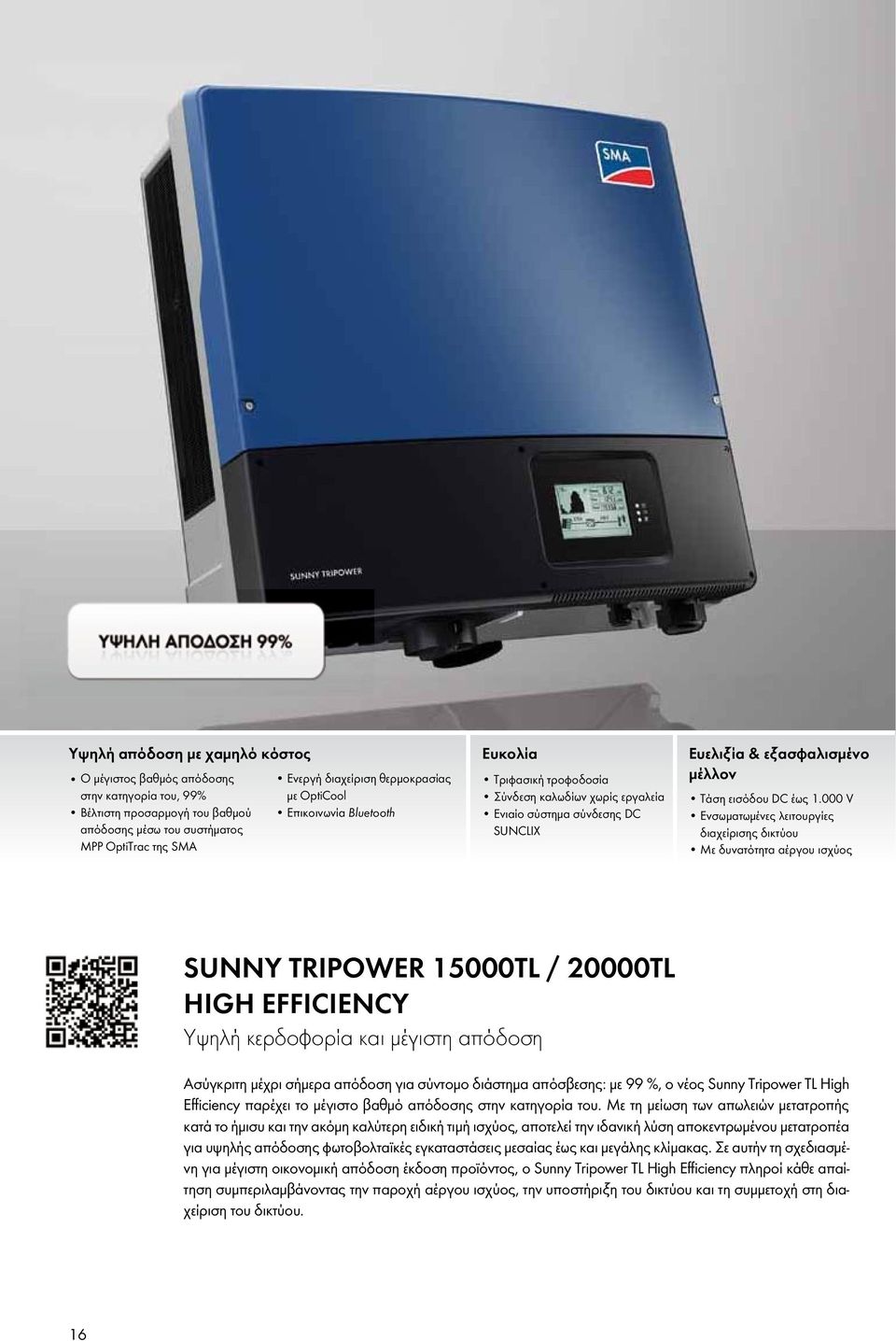

16 Υψηλή απόδοση με χαμηλό κόστος Ο μέγιστος βαθμός απόδοσης στην κατηγορία του, 99% Βέλτιστη προσαρμογή του βαθμού απόδοσης μέσω του συστήματος MPP OptiTrac της SMA Ενεργή διαχείριση θερμοκρασίας με OptiCool Επικοινωνία Bluetooth Eυκολία Τριφασική τροφοδοσία Σύνδεση καλωδίων χωρίς εργαλεία Ενιαίο σύστημα σύνδεσης DC SUNCLIX Ευελιξία & εξασφαλισμένο μέλλον Τάση εισόδου DC έως V Ενσωματωμένες λειτουργίες διαχείρισης δικτύου Με δυνατότητα αέργου ισχύος Sunny TripowEr 15000TL / 20000TL HigH EfficiEncy Υψηλή κερδοφορία και μέγιστη απόδοση Ασύγκριτη μέχρι σήμερα απόδοση για σύντομο διάστημα απόσβεσης: με 99 %, ο νέος Sunny Tripower TL High Efficiency παρέχει το μέγιστο βαθμό απόδοσης στην κατηγορία του. Με τη μείωση των απωλειών μετατροπής κατά το ήμισυ και την ακόμη καλύτερη ειδική τιμή ισχύος, αποτελεί την ιδανική λύση αποκεντρωμένου μετατροπέα για υψηλής απόδοσης φωτοβολταϊκές εγκαταστάσεις μεσαίας έως και μεγάλης κλίμακας. Σε αυτήν τη σχεδιασμένη για μέγιστη οικονομική απόδοση έκδοση προϊόντος, ο Sunny Tripower TL High Efficiency πληροί κάθε απαίτηση συμπεριλαμβάνοντας την παροχή αέργου ισχύος, την υποστήριξη του δικτύου και τη συμμετοχή στη διαχείριση του δικτύου. 16

17 Μετατροπείς χωρίς μετασχηματιστή Εξαρτήματα Διεπαφή RS485 DM-485CB-10 Ρελέ πολλαπλών λειτουργιών MFR01-10 ¹ Δεν ισχύει για όλα τα εθνικά παραρτήματα του προτύπου EN Βασικός εξοπλισμός Προαιρετικός εξοπλισμός Δεν διατίθεται Στοιχεία υπό ονομαστικές συνθήκες Τεχνικά χαρακτηριστικά Είσοδος (Dc) Μέγιστη ισχύς DC cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης τάση δικτύου 230 V Ελάχιστη τάση εισόδου/τάση έναρξης τροφοδοσίας Μέγιστο ρεύμα εισόδου Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά Αριθμός ανεξάρτητων εισόδων MPP/στοιχειοσειρών ανά είσοδο MPP Έξοδος (Ac) Ονομαστική ισχύς (@ 230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC Εύρος ονομαστικής τάσης AC Συχνότητα δικτύου ΑC/Εύρος Ονομαστική συχνότητα δικτύου/ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής μετατόπισης Φάσεις τροφοδοσίας/φάσεις σύνδεσης Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Αποζεύκτης στην πλευρά DC Επιτήρηση σφάλματος γείωσης / Επιτήρηση δικτύου Απαγωγοί υπέρτασης DC (τύπου ΙΙ) Προστασία αντίστροφης πολικότητας DC / Αντοχή σε βραχυκύκλωμα AC / Γαλβανική απομόνωση Μονάδα επιτήρησης ρεύματος διαρροής ευαίσθητη σε όλους τους τύπους ρεύματος Κατηγορία προστασίας (κατά το πρότυπο IEC 62103) / Κατηγορία υπέρτασης (κατά το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Π/Υ/Β) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία/Σύστημα ψύξης Κατηγορία προστασίας ηλεκτρονικού συστήματος/περιοχή σύνδεσης (κατά το πρότυπο IEC 60529) Κλιματική κατηγορία (κατά το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή σχετικής υγρασίας (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφές: RS485 / Bluetooth / Ρελέ πολλαπλών λειτουργιών Εγγύηση: 5/10/15/20/25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Sunny Tripower 15000TL W 1000 V 580 V 800 V 570 V / 620 V 36 A 36 A 1 / W VA 3 / N / PE, 230 V / 400 V 160 V 280 V 50 Hz, 60 Hz /-6 Hz +5 Hz 50 Hz / 230 V 24 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 3 / 3 99 % / 98,7 % / / / I/III 665 / 680 / 265 mm (26,2 / 26,8 / 10,4 in) 45 kg/99,2 lb -25 C +60 C / -13 F +140 F 51 db(a) 1 W Χωρίς μετασχηματιστή/opticool IP65 / IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / / Sunny Tripower 20000TL W 1000 V 580 V 800 V 570 V / 620 V 36 A 36 A 1 / W VA 3 / N / PE; 230 / 400 V 160 V 280 V 50 Hz, 60 Hz /-6 Hz +5 Hz 50 Hz / 230 V 29 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 3 / 3 99 % / 98,7 % / / / I/III 665 / 680 / 265 mm (26,2 / 26,8 / 10,4 in) 45 kg/99,2 lb -25 C +60 C / -13 F +140 F 51 db(a) 1 W Χωρίς μετασχηματιστή/opticool IP65 / IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / / CE, VDE , RD 661/2007, PPC, EN 50438¹, PPDS, UTE C , G59/2, VDE-AR-N 4105, BDEW 2008, RD1699, AS 4777, C10/11, IEC Χαρακτηρισμός τύπου STP 15000TLHE-10 STP 20000TLHE-10 17

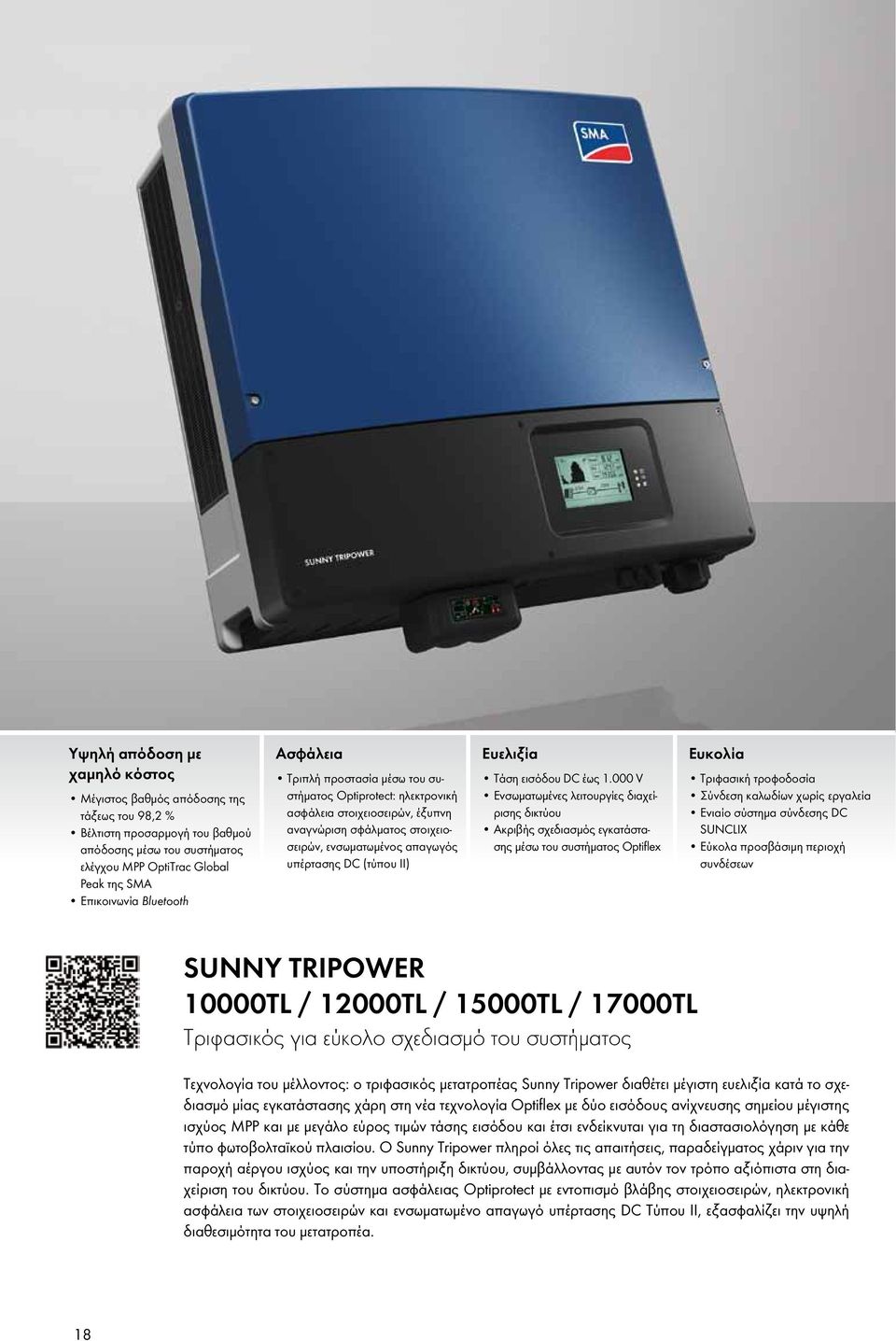

18 Υψηλή απόδοση με χαμηλό κόστος Mέγιστος βαθμός απόδοσης της τάξεως του 98,2 % Βέλτιστη προσαρμογή του βαθμού απόδοσης μέσω του συστήματος ελέγχου MPP OptiTrac Global Peak της SMA Επικοινωνία Bluetooth Ασφάλεια Τριπλή προστασία μέσω του συστήματος Optiprotect: ηλεκτρονική ασφάλεια στοιχειοσειρών, έξυπνη αναγνώριση σφάλματος στοιχειοσειρών, ενσωματωμένος απαγωγός υπέρτασης DC (τύπου II) Ευελιξία Τάση εισόδου DC έως V Ενσωματωμένες λειτουργίες διαχείρισης δικτύου Ακριβής σχεδιασμός εγκατάστασης μέσω του συστήματος Optiflex Ευκολία Τριφασική τροφοδοσία Σύνδεση καλωδίων χωρίς εργαλεία Ενιαίο σύστημα σύνδεσης DC SUNCLIX Εύκολα προσβάσιμη περιοχή συνδέσεων Sunny Tripower 10000TL / 12000TL / 15000TL / 17000TL Τριϕασικός για εύκολο σχεδιασμό του συστήματος Τεχνολογία του μέλλοντος: ο τριφασικός μετατροπέας Sunny Tripower διαθέτει μέγιστη ευελιξία κατά το σχεδιασμό μίας εγκατάστασης χάρη στη νέα τεχνολογία Optiflex με δύο εισόδους ανίχνευσης σημείου μέγιστης ισχύος MPP και με μεγάλο εύρος τιμών τάσης εισόδου και έτσι ενδείκνυται για τη διαστασιολόγηση με κάθε τύπο φωτοβολταϊκού πλαισίου. Ο Sunny Tripower πληροί όλες τις απαιτήσεις, παραδείγματος χάριν για την παροχή αέργου ισχύος και την υποστήριξη δικτύου, συμβάλλοντας με αυτόν τον τρόπο αξιόπιστα στη διαχείριση του δικτύου. Το σύστημα ασφάλειας Optiprotect με εντοπισμό βλάβης στοιχειοσειρών, ηλεκτρονική ασφάλεια των στοιχειοσειρών και ενσωματωμένο απαγωγό υπέρτασης DC Τύπου II, εξασφαλίζει την υψηλή διαθεσιμότητα του μετατροπέα. 18

19 Μετατροπείς χωρίς μετασχηματιστή Bad Hersfeld, Γερμανία 19

20 Sunny Tripower 10000TL / 12000TL / 15000TL / 17000TL Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Τάση έναρξης τροφοδοσίας Μέγιστο ρεύμα εισόδου στην είσοδο A / είσοδο B Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά στην είσοδο A² / είσοδο B² Αριθμός ανεξάρτητων εισόδων MPP / στοιχειοσειρών ανά είσοδο MPP Έξοδος (AC) Ονομαστική ισχύς (@ 230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC Εύρος ονομαστικής τάσης AC Συχνότητα δικτύου ΑC/Εύρος Ονομαστική συχνότητα δικτύου/ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής μετατόπισης Φάσεις τροφοδοσίας/φάσεις σύνδεσης Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Αποζεύκτης εισόδου Επιτήρηση σφάλματος γείωσης / Επιτήρηση δικτύου Απαγωγοί υπέρτασης DC (τύπου ΙΙ) Προστασία αντίστροφης πολικότητας DC/Αντοχή σε βραχυκύκλωμα AC/Γαλβανική απομόνωση Μονάδα επιτήρησης ρεύματος διαρροής ευαίσθητη σε όλους τους τύπους ρεύματος Κατηγορία προστασίας (κατά το πρότυπο IEC 62103) / Κατηγορία υπέρτασης (κατά το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Π/Υ/Β) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία / Σύστημα ψύξης Κατηγορία προστασίας / Κατηγορία προστασίας συνδέσεων (κατά το πρότυπο IEC 60529) Κλιματική κατηγορία (κατά το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή σχετικής υγρασίας (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Bluetooth / Ρελέ πολλαπλών λειτουργιών Εγγύηση: 5/10/15/20/25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Πιστοποιητικά και άδειες (υπό σχεδιασμό) Χαρακτηρισμός τύπου Sunny Tripower 10000TL W 1000 V 320 V 800 V / 600 V 150 V / 188 V 22 A / 11 A 33 A / 12,5 A 2 / A:4, B: W VA 3 / N / PE, 220 / 380 V, 3 / N / PE, 230 / 400 V, 3 / N / PE, 240 / 415 V 160 V 280 V 50 Hz, 60 Hz /-6 Hz +5 Hz 50 Hz / 230 V 16 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 3 / 3 98,1 % / 97,7 % / / / I/III 665 / 690 / 265 mm (26,2 / 27,2 / 10,4 in) 59 kg/130,07 lb -25 C +60 C / -13 F +140 F 51 db(a) 1 W Χωρίς μετασχηματιστή/opticool IP65 / IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / / Sunny Tripower 12000TL W 1000 V 380 V 800 V / 600 V 150 V / 188 V 22 A / 11 A 33 A / 12,5 A 2 / A:4, B: W VA 3 / N / PE, 220 / 380 V, 3 / N / PE, 230 / 400 V, 3 / N / PE, 240 / 415 V 160 V 280 V 50 Hz, 60 Hz /-6 Hz +5 Hz 50 Hz / 230 V 19,2 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 3 / 3 98,1 % / 97,7 % / / / I/III 665 / 690 / 265 mm (26,2 / 27,2 / 10,4 in) 59 kg/130,07 lb -25 C +60 C / -13 F +140 F 51 db(a) 1 W Χωρίς μετασχηματιστή/opticool IP65 / IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / / CE, VDE , RD 661/2007, PPC, AS 4777, EN 50438¹, C10/11, PPDS, IEC 61727, ENEL-Guida, UTE C , G59/2, VDE-AR-N 4105, BDEW 2008, RD1699 CEI 0-21 STP 10000TL-10 STP 12000TL-10 20

21 Μετατροπείς χωρίς μετασχηματιστή Εξαρτήματα Διεπαφή RS485 DM-485CB-10 Απαγωγός υπέρτασης DC Τύπος II, είσοδος A DCSPD KIT1-10 Απαγωγός υπέρτασης DC Τύπος II, είσοδος A και BDCSPD KIT2-10 ¹ Δεν ισχύει για όλα τα εθνικά παραρτήματα του προτύπου EN ² Σημαντικό στην περίπτωση σφάλματος βραχυκύκλωσης της ηλεκτρονικής ασφάλειας στοιχειοσειρών Βασικός εξοπλισμός Προαιρετικός εξοπλισμός Δεν διατίθεται Στοιχεία υπό ονομαστικές συνθήκες Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Τάση έναρξης τροφοδοσίας Μέγιστο ρεύμα εισόδου στην είσοδο A / είσοδο B Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά στην είσοδο A² / είσοδο B² Αριθμός ανεξάρτητων εισόδων MPP / στοιχειοσειρών ανά είσοδο MPP Έξοδος (AC) Ονομαστική ισχύς (@ 230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC Εύρος ονομαστικής τάσης AC Συχνότητα δικτύου ΑC/Εύρος Ονομαστική συχνότητα δικτύου/ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής μετατόπισης Φάσεις τροφοδοσίας/φάσεις σύνδεσης Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Αποζεύκτης εισόδου Επιτήρηση σφάλματος γείωσης / Επιτήρηση δικτύου Απαγωγοί υπέρτασης DC (τύπου ΙΙ) Προστασία αντίστροφης πολικότητας DC/Αντοχή σε βραχυκύκλωμα AC/Γαλβανική απομόνωση Μονάδα επιτήρησης ρεύματος διαρροής ευαίσθητη σε όλους τους τύπους ρεύματος Κατηγορία προστασίας (κατά το πρότυπο IEC 62103) / Κατηγορία υπέρτασης (κατά το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Π/Υ/Β) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία / Σύστημα ψύξης Κατηγορία προστασίας / Κατηγορία προστασίας συνδέσεων (κατά το πρότυπο IEC 60529) Κλιματική κατηγορία (κατά το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή σχετικής υγρασίας (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Bluetooth / Ρελέ πολλαπλών λειτουργιών Εγγύηση: 5/10/15/20/25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Πιστοποιητικά και άδειες (υπό σχεδιασμό) Χαρακτηρισμός τύπου Sunny Tripower 15000TL W 1000 V 360 V 800 V / 600 V 150 V / 188 V 33 A / 11 A 40 A / 12,5 A 2 / A:5, B: W VA 3 / N / PE, 220 / 380 V, 3 / N / PE, 230 / 400 V, 3 / N / PE, 240 / 415 V 160 V 280 V 50 Hz, 60 Hz /-6 Hz +5 Hz 50 Hz / 230 V 24 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 3 / 3 98,2 % / 97,8 % / / / I/III 665 / 690 / 265 mm (26,2 / 27,2 / 10,4 in) 59 kg/130,07 lb -25 C +60 C / -13 F +140 F 51 db(a) 1 W Χωρίς μετασχηματιστή/opticool IP65 / IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / / Sunny Tripower 17000TL W 1000 V 400 V 800 V / 600 V 150 V / 188 V 33 A / 11 A 40 A / 12,5 A 2 / A:5, B: W VA 3 / N / PE, 220 / 380 V, 3 / N / PE, 230 / 400 V, 3 / N / PE, 240 / 415 V 160 V 280 V 50 Hz, 60 Hz /-6 Hz +5 Hz 50 Hz / 230 V 24,6 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 3 / 3 98,2 % / 97,8 % / / / I/III 665 / 690 / 265 mm (26,2 / 27,2 / 10,4 in) 59 kg/130,07 lb -25 C +60 C / -13 F +140 F 51 db(a) 1 W Χωρίς μετασχηματιστή/opticool IP65 / IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / / CE, VDE , RD 661/2007, PPC, AS 4777, EN 50438¹, C10/11, PPDS, IEC 61727, ENEL-Guida, UTE C , G59/2, VDE-AR-N 4105, BDEW 2008, RD1699 CEI 0-21 STP 15000TL-10 STP 17000TL-10 21

22 Ευελιξία Υψηλή απόδοση Αξιοπιστία Ευκολία Τροφοδοσία αέργου ισχύος Mέγιστος βαθμός απόδοσης 97,7 % Χωρίς μετασχηματιστή με τοπολογία H5 Ενεργή διαχείριση θερμοκρασίας OptiCool SMA Power Balancer για τριφασική σύνδεση δικτύου Ενσωματωμένος ηλεκτρονικός διακόπτης απόζευξης φορτίου DC ESS Επιτηρούμενες ασφάλειες στοιχειοσειρών Ενιαίο σύστημα σύνδεσης DC SUNCLIX Sunny Mini Central 9000tl / 10000tl / 11000tl με reactive Power Control Βέλτιστη ενσωμάτωση δικτύου με τροφοδοσία αέργου ισχύος Οι μετατροπείς Sunny Mini Central με το σύστημα Reactive Power Control αποτελούν την ιδανική λύση όταν απαιτείται παροχή αέργου ισχύος στο σημείο τροφοδοσίας από τον πάροχο του δικτύου ηλεκτρισμού. Με τους συγκεκριμένους μετατροπείς υλοποιούνται επίσης σχεδιασμοί εγκαταστάσεων στους οποίους προκαθορίζεται ο συντελεστής μετατόπισης cos ϕ, καθώς και η αναλογία της αέργου ισχύος. Με αυτόν τον τρόπο, οι μεγάλες ηλιακές εγκαταστάσεις μπορούν να χρησιμοποιήσουν βέλτιστα τη διαθέσιμη ισχύ του δικτύου διανομής και ταυτόχρονα να συμβάλουν σημαντικά στην επιτυχία των ανανεώσιμων πηγών ενέργειας. 22

23 Μετατροπείς χωρίς μετασχηματιστή Θήβα, Ελλάδα 23

24 Sunny Mini Central 9000TL / 10000TL / 11000TL με Reactive Power Control Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Τάση έναρξης τροφοδοσίας Μέγιστο ρεύμα εισόδου Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά Αριθμός ανεξάρτητων εισόδων MPP/στοιχειοσειρών ανά είσοδο MPP Έξοδος (AC) Ονομαστική ισχύς (@ 230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC/Εύρος Συχνότητα δικτύου ΑC/Εύρος Ονομαστική συχνότητα δικτύου/ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής μετατόπισης Φάσεις τροφοδοσίας/φάσεις σύνδεσης Power Balancing Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Προστασία αναστροφής ρεύματος / Αποζεύκτης εισόδου Επιτήρηση σφάλματος γείωσης / Επιτήρηση δικτύου Προστασία αντίστροφης πολικότητας DC/Αντοχή σε βραχυκύκλωμα AC/Γαλβανική απομόνωση Μονάδα επιτήρησης ρεύματος διαρροής ευαίσθητη σε όλους τους τύπους ρεύματος Κατηγορία προστασίας (κατά το πρότυπο IEC 62103) / Κατηγορία υπέρτασης (κατά το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Π/Υ/Β) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Σύστημα ψύξης Κατηγορία προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κατηγορία προστασίας συνδέσεων (κατά το πρότυπο IEC 60529) Κλιματική κατηγορία (κατά το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή σχετικής υγρασίας (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Bluetooth Εγγύηση: 5/10/15/20/25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Sunny Mini Central 9000TL 9300 W 700 V 333 V 500 V / 350 V 333 V / 400 V 28 A 28 A 1 / W 9000 VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz/-6 Hz +5 Hz 50 Hz / 230 V 40 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 1 / 1 97,7 % / 97,3 % Προαιρετικό (Ασφάλειες) / / / / I/III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 in) 35 kg/77,16 lb -25 C +60 C / -13 F +140 F 42 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / Sunny Mini Central 10000TL W 700 V 333 V 500 V / 350 V 333 V / 400 V 31 A 31 A 1 / W VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz/-6 Hz +5 Hz 50 Hz / 230 V 44 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 1 / 1 97,7 % / 97,2 % Προαιρετικό (Ασφάλειες) / / / / I/III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 in) 35 kg/77,16 lb -25 C +60 C / -13 F +140 F 45 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / CE, VDE , AR4105, EN 50438¹, C10/11, PPDS, IEC 61727, UTE C , RD1699, RD 661/2007 Χαρακτηρισμός τύπου SMC 9000TLRP-10 SMC 10000TLRP-10 24

25 Μετατροπείς χωρίς μετασχηματιστή Εξαρτήματα Διεπαφή RS PB-SMC-NR Τεχνολογία Bluetooth Piggy-Back BTPBINV-NR SMA Power Balancer Καλώδιο σύνδεσης PBL-YCABLE-10 ¹ Δεν ισχύει για όλα τα εθνικά παραρτήματα του προτύπου EN Βασικός εξοπλισμός Προαιρετικός εξοπλισμός Δεν διατίθεται Στοιχεία υπό ονομαστικές συνθήκες Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Τάση έναρξης τροφοδοσίας Μέγιστο ρεύμα εισόδου Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά Αριθμός ανεξάρτητων εισόδων MPP/στοιχειοσειρών ανά είσοδο MPP Έξοδος (ac) Ονομαστική ισχύς (@ 230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC/Εύρος Συχνότητα δικτύου ΑC/Εύρος Ονομαστική συχνότητα δικτύου/ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής μετατόπισης Φάσεις τροφοδοσίας/φάσεις σύνδεσης Power Balancing Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Προστασία αναστροφής ρεύματος / Αποζεύκτης εισόδου Επιτήρηση σφάλματος γείωσης / Επιτήρηση δικτύου Προστασία αντίστροφης πολικότητας DC/Αντοχή σε βραχυκύκλωμα AC/Γαλβανική απομόνωση Μονάδα επιτήρησης ρεύματος διαρροής ευαίσθητη σε όλους τους τύπους ρεύματος Κατηγορία προστασίας (κατά το πρότυπο IEC 62103) / Κατηγορία υπέρτασης (κατά το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Π/Υ/Β) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Σύστημα ψύξης Κατηγορία προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κατηγορία προστασίας συνδέσεων (κατά το πρότυπο IEC 60529) Κλιματική κατηγορία (κατά το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή σχετικής υγρασίας (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Bluetooth Εγγύηση: 5/10/15/20/25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Sunny Mini Central 11000tl W 700 V 333 V 500 V / 350 V 333 V / 400 V 34 A 34 A 1 / W VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz/-6 Hz +5 Hz 50 Hz / 230 V 48 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 1 / 1 97,7 % / 97,2 % Προαιρετικό (Ασφάλειες) / / / / I/III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 in) 35 kg/77,16 lb -25 C +60 C / -13 F +140 F 46 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / CE, VDE , AR4105, EN 50438¹, C10/11, PPDS, IEC 61727, UTE C , RD1699, RD 661/2007 Χαρακτηρισμός τύπου SMC 11000TLRP-10 25

26 Οικονομία Ασφάλεια Ευκολία Mέγιστος βαθμός απόδοσης της τάξεως του 98 % Βέλτιστος μηχανισμός ανίχνευσης σημείου μέγιστης ισχύος, χάρη στο MPP OptiTrac Χωρίς μετασχηματιστή με τοπολογία H5 Ευφυής διαχείριση θερμοκρασίας OptiCool SMA Power Balancer για τριφασική σύνδεση δικτύου Ενσωματωμένος ηλεκτρονικός διακόπτης απόζευξης φορτίου DC ESS Επιτηρούμενες ασφάλειες στοιχειοσειρών Ενιαίο σύστημα σύνδεσης DC SUNCLIX Sunny Mini Central 9000TL / 10000TL / 11000TL Ακριβής σχεδιασμός εγκατάστασης για μέγιστη απόδοση του συστήματος Εύκολος σχεδιασμός μεσαίων και μεγάλων ηλιακών εγκαταστάσεων από 27 kwp έως και κλίμακας Megawatt. Οι μετατροπείς Sunny Mini Central στις κατηγορίες απόδοσης 9 kw, 10 kw και 11 kw παρέχουν σχεδόν απεριόριστες δυνατότητες εφαρμογής και εύκολους συνδυασμούς. Από το συνδυασμό υψηλού βαθμού απόδοσης και χαμηλής ειδικής τιμής ισχύος προκύπτει ένας σύντομος χρόνος απόσβεσης. Επιπλέον, η αποκεντρωμένη σχεδίαση της εγκατάστασης βοηθάει στη μείωση του κόστους συντήρησης. 26

27 Μετατροπείς χωρίς μετασχηματιστή Bozen, Ιταλία 27

28 Sunny Mini Central 9000TL / 10000TL / 11000TL Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Τάση έναρξης τροφοδοσίας Μέγιστο ρεύμα εισόδου Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά Αριθμός ανεξάρτητων εισόδων MPP / στοιχειοσειρών ανά είσοδο MPP Έξοδος (AC) Ονομαστική ισχύς (@ 230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC/Εύρος Συχνότητα δικτύου ΑC/Εύρος Ονομαστική συχνότητα δικτύου/ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Φάσεις τροφοδοσίας/φάσεις σύνδεσης Power Balancing Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Προστασία αναστροφής ρεύματος / Αποζεύκτης εισόδου Επιτήρηση σφάλματος γείωσης / Επιτήρηση δικτύου Προστασία αντίστροφης πολικότητας DC/Αντοχή σε βραχυκύκλωμα AC/Γαλβανική απομόνωση Μονάδα επιτήρησης ρεύματος διαρροής ευαίσθητη σε όλους τους τύπους ρεύματος Κατηγορία προστασίας (κατά το πρότυπο IEC 62103) / Κατηγορία υπέρτασης (κατά το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Π/Υ/Β) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Σύστημα ψύξης Κατηγορία προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κατηγορία προστασίας συνδέσεων (κατά το πρότυπο IEC 60529) Κλιματική κατηγορία (κατά το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή σχετικής υγρασίας (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Bluetooth Εγγύηση: 5/10/15/20/25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Sunny Mini Central 9000TL 9300 W 700 V 333 V 500 V / 350 V 333 V / 400 V 28 A 28 A 1 / W 9000 VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz/-6 Hz +5 Hz 50 Hz / 230 V 40 A 1 1 / 1 98 % / 97,6 % Προαιρετικό (Ασφάλειες) / / / / I/III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 in) 35 kg/77,16 lb -25 C +60 C / -13 F +140 F 42 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / Sunny Mini Central 10000TL W 700 V 333 V 500 V / 350 V 333 V / 400 V 31 A 31 A 1 / W VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz/-6 Hz +5 Hz 50 Hz / 230 V 44 A 1 1 / 1 98 % / 97,5 % Προαιρετικό (Ασφάλειες) / / / / I/III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 in) 35 kg/77,16 lb -25 C +60 C / -13 F +140 F 45 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / CE, VDE , RD 661/2007, PPC, AS 4777, EN 50438¹, C10/11, PPDS, IEC 61727, UTE C Χαρακτηρισμός τύπου SMC 9000TL-10 SMC 10000TL-10 28

29 Μετατροπείς χωρίς μετασχηματιστή Εξαρτήματα Διεπαφή RS PB-SMC-NR Τεχνολογία Bluetooth Piggy-Back BTPBINV-NR SMA Power Balancer Καλώδιο σύνδεσης PBL-YCABLE-10 ¹ Δεν ισχύει για όλα τα εθνικά παραρτήματα του προτύπου EN Βασικός εξοπλισμός Προαιρετικός εξοπλισμός Δεν διατίθεται Στοιχεία υπό ονομαστικές συνθήκες Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Τάση έναρξης τροφοδοσίας Μέγιστο ρεύμα εισόδου Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά Αριθμός ανεξάρτητων εισόδων MPP / στοιχειοσειρών ανά είσοδο MPP Έξοδος (ac) Ονομαστική ισχύς (@ 230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC/Εύρος Συχνότητα δικτύου ΑC/Εύρος Ονομαστική συχνότητα δικτύου/ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Φάσεις τροφοδοσίας/φάσεις σύνδεσης Power Balancing Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Προστασία αναστροφής ρεύματος / Αποζεύκτης εισόδου Επιτήρηση σφάλματος γείωσης / Επιτήρηση δικτύου Προστασία αντίστροφης πολικότητας DC/Αντοχή σε βραχυκύκλωμα AC/Γαλβανική απομόνωση Μονάδα επιτήρησης ρεύματος διαρροής ευαίσθητη σε όλους τους τύπους ρεύματος Κατηγορία προστασίας (κατά το πρότυπο IEC 62103) / Κατηγορία υπέρτασης (κατά το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Π/Υ/Β) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Σύστημα ψύξης Κατηγορία προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κατηγορία προστασίας συνδέσεων (κατά το πρότυπο IEC 60529) Κλιματική κατηγορία (κατά το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή σχετικής υγρασίας (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Bluetooth Εγγύηση: 5/10/15/20/25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Sunny Mini Central 11000tl W 700 V 333 V 500 V / 350 V 333 V / 400 V 34 A 34 A 1 / W VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz/-6 Hz +5 Hz 50 Hz / 230 V 48 A 1 1 / 1 98 % / 97,5 % Προαιρετικό (Ασφάλειες) / / / / I/III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 in) 35 kg/77,16 lb -25 C +60 C / -13 F +140 F 46 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση / / / / / CE, VDE , RD 661/2007, PPC, AS 4777, EN 50438¹, C10/11, PPDS, IEC 61727, UTE C Χαρακτηρισμός τύπου SMC 11000TL-10 29

30 Υψηλή απόδοση Ευελιξία Ευκολία Καλύτερη επικοινωνία Mέγιστος βαθμός απόδοσης 97 % Τεχνολογία πολλαπλών στοιχειοσειρών (Multi-string) σε όλες τις κατηγορίες ισχύος Χαμηλότερο κόστος χάρη στο μειωμένο αριθμό παράλληλων στοιχειοσειρών Διαχείριση σκίασης με το σύστημα OptiTrac Global Peak¹ Μέγιστη τάση εισόδου (DC) της τάξεως των 750 Volt Ενσωματωμένες λειτουργίες διαχείρισης δικτύου χάρη στην παροχή αέργου ισχύος Χωρίς ανεμιστήρα Απλοποιημένη επιτοίχια συναρμολόγηση Κουμπωτό σύστημα σύνδεσης DC SUNCLIX Καλωδίωση χωρίς εργαλεία Εύκολη ρύθμιση στις προδιαγραφές κάθε χώρας Τεχνολογία Bluetooth στο βασικό εξοπλισμό Ρελέ πολλαπλών λειτουργιών στο βασικό εξοπλισμό Sunny Boy 3000TL / 3600TL / 4000TL / 5000TL με σύστημα Reactive Power Control Ακριβώς ίδιος. Απλά βελτιωμένος. Ο μετατροπέας Sunny Boy με δυνατότητα χρήσης σε όλο τον κόσμο Ο νέος μετατροπέας χωρίς μετασχηματιστή Sunny Boy αποτελεί την ιδανική λύση, ειδικά για απαιτητικές φωτοβολταϊκές γεννήτριες και εγκαταστάσεις μερικής σκίασης. Ως εξέλιξη του επιτυχημένου Sunny Boy 20 παρέχει πολλά επιπλέον πλεονεκτήματα: ακόμη πιο ευέλικτες δυνατότητες χρήσης, είναι ακόμα πιο αποδοτικός και πιο φιλικός στο χρήστη. Χάρη στην υψηλή τάση DC της τάξεως των 750 V μειώνεται το κόστος λόγω των λιγότερων παράλληλα συνδεδεμένων στοιχειοσειρών. Επιπλέον, οι συσκευές αυτές χάρη στις ενσωματωμένες λειτουργίες διαχείρισης δικτύου μπορούν να χρησιμοποιηθούν παγκοσμίως και έτσι να συμβάλουν σημαντικά στην υποστήριξη του δικτύου. ¹ Διαθέσιμο από 06/

31 Μετατροπείς χωρίς μετασχηματιστή Niestetal, Γερμανία 31

32 Sunny Boy 3000TL / 3600TL / 4000TL / 5000TL με σύστημα Reactive Power Control Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου/ Τάση έναρξης τροφοδοσίας Μέγιστο ρεύμα εισόδου στην είσοδο A / είσοδο B Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά στην είσοδο A / είσοδο B Αριθμός ανεξάρτητων εισόδων MPP / στοιχειοσειρών ανά είσοδο MPP Έξοδος (AC) Ονομαστική ισχύς (@ 230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC/Εύρος Συχνότητα δικτύου ΑC/Εύρος Ονομαστική συχνότητα δικτύου/ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής μετατόπισης Φάσεις τροφοδοσίας/φάσεις σύνδεσης Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Αποζεύκτης εισόδου Επιτήρηση σφάλματος γείωσης / Επιτήρηση δικτύου Προστασία αντίστροφης πολικότητας DC/Αντοχή σε βραχυκύκλωμα AC/Γαλβανική απομόνωση Μονάδα επιτήρησης ρεύματος διαρροής ευαίσθητη σε όλους τους τύπους ρεύματος Κατηγορία προστασίας (κατά το πρότυπο IEC 62103) / Κατηγορία υπέρτασης (κατά το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Π/Υ/Β) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Σύστημα ψύξης Κατηγορία προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κατηγορία προστασίας συνδέσεων (κατά το πρότυπο IEC 60529) Κλιματική κατηγορία (κατά το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή σχετικής υγρασίας (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Bluetooth / Ρελέ πολλαπλών λειτουργιών Εγγύηση: 5/10/15/20/25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Πιστοποιητικά και άδειες (υπό σχεδιασμό) Sunny Boy 3000TL 3200 W 750 V 175 V 500 V / 400 V 125 V / 150 V 15 A / 15 A 15 A / 15 A 2 / A:2, B: W 3000 VA 220 V, 230 V, 240 V / 180 V 280 V 50 Hz, 60 Hz/-5 Hz +5 Hz 50 Hz / 230 V 16 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 1 / 1 97 % / 96 % / / / I/III 490 / 519 / 185 mm (19,3 / 20,4 / 7,3 in) 26 kg/57,3 lb -25 C +60 C / -13 F +140 F 25 db(a) 1 W Χωρίς μετασχηματιστή Μεταφορά θερμότητας IP65 IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / / Sunny Boy 3600TL 3880 W 750 V 175 V 500 V / 400 V 125 V / 150 V 15 A / 15 A 15 A / 15 A 2 / A:2, B: W 3680 VA 220 V, 230 V, 240 V / 180 V 280 V 50 Hz, 60 Hz/-5 Hz +5 Hz 50 Hz / 230 V 16 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 1 / 1 97 % / 96,3 % / / / I/III 490 / 519 / 185 mm (19,3 / 20,4 / 7,3 in) 26 kg/57,3 lb -25 C +60 C / -13 F +140 F 25 db(a) 1 W Χωρίς μετασχηματιστή Μεταφορά θερμότητας IP65 IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / / CE, VDE , C10/11, VDE-AR-N 4105 G83/1-1, RD 661/2007, PPC, AS 4777, EN 50438¹, MEA, PPDS, IEC 61727, SI4777, UTE C , G59/2, CEI 0-21, RD1699 Χαρακτηρισμός τύπου SB 3000TL-21 SB 3600TL-21 32

33 Μετατροπείς χωρίς μετασχηματιστή Εξαρτήματα Διεπαφή RS485 DM-485CB-10 Πρόσθετο κιτ ανεμιστήρα FANKIT01-10 ¹ Δεν ισχύει για όλα τα εθνικά παραρτήματα του προτύπου EN 50438² 4600 VA για VDE-AR-N 4105 ³ 4825 W για VDE-AR-N 4105 Βασικός εξοπλισμός Προαιρετικός εξοπλισμός Δεν διατίθεται Στοιχεία υπό ονομαστικές συνθήκες Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου/ Τάση έναρξης τροφοδοσίας Μέγιστο ρεύμα εισόδου στην είσοδο A / είσοδο B Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά στην είσοδο A / είσοδο B Αριθμός ανεξάρτητων εισόδων MPP / στοιχειοσειρών ανά είσοδο MPP Έξοδος (AC) Ονομαστική ισχύς (@ 230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC/Εύρος Συχνότητα δικτύου ΑC/Εύρος Ονομαστική συχνότητα δικτύου/ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής μετατόπισης Φάσεις τροφοδοσίας/φάσεις σύνδεσης Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Αποζεύκτης εισόδου Επιτήρηση σφάλματος γείωσης / Επιτήρηση δικτύου Προστασία αντίστροφης πολικότητας DC/Αντοχή σε βραχυκύκλωμα AC/Γαλβανική απομόνωση Μονάδα επιτήρησης ρεύματος διαρροής ευαίσθητη σε όλους τους τύπους ρεύματος Κατηγορία προστασίας (κατά το πρότυπο IEC 62103) / Κατηγορία υπέρτασης (κατά το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Π/Υ/Β) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Σύστημα ψύξης Κατηγορία προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κατηγορία προστασίας συνδέσεων (κατά το πρότυπο IEC 60529) Κλιματική κατηγορία (κατά το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή σχετικής υγρασίας (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Bluetooth / Ρελέ πολλαπλών λειτουργιών Εγγύηση: 5/10/15/20/25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Πιστοποιητικά και άδειες (υπό σχεδιασμό) Sunny Boy 4000TL 4200 W 750 V 175 V 500 V / 400 V 125 V / 150 V 15 A / 15 A 15 A / 15 A 2 / A:2, B: W 4000 VA 220 V, 230 V, 240 V / 180 V 280 V 50 Hz, 60 Hz/-5 Hz +5 Hz 50 Hz / 230 V 22 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 1 / 1 97 % / 96,4 % / / / I/III 490 / 519 / 185 mm (19,3 / 20,4 / 7,3 in) 26 kg/57,3 lb -25 C +60 C / -13 F +140 F 25 db(a) 1 W Χωρίς μετασχηματιστή Μεταφορά θερμότητας IP65 IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / / Sunny Boy 5000TL 5250 W³ 750 V 175 V 500 V / 400 V 125 V / 150 V 15 A / 15 A 15 A / 15 A 2 / A:2, B: W 5000 VA² 220 V, 230 V, 240 V / 180 V 280 V 50 Hz, 60 Hz/-5 Hz +5 Hz 50 Hz / 230 V 22 A 1 0,8με υπερδιέγερση 0,8με υποδιέγερση 1 / 1 97 % / 96,5 % / / I/III 490 / 519 / 185 mm (19,3 / 20,4 / 7,3 in) 26 kg/57,3 lb -25 C +60 C / -13 F +140 F 25 db(a) 1 W Χωρίς μετασχηματιστή Μεταφορά θερμότητας IP65 IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / / CE, VDE , C10/11, VDE-AR-N 4105 G83/1-1, RD 661/2007, PPC, AS 4777, EN 50438¹, MEA, PPDS, IEC 61727, SI4777, UTE C , G59/2, CEI 0-21, RD1699 Χαρακτηρισμός τύπου SB 4000TL-21 SB 5000TL-21 33

34 Εξαιρετική απόδοση Ασφάλεια Αξιοπιστία Ευκολία Βαθμός απόδοσης έως και 96 % Χωρίς μετασχηματιστή Ενσωματωμένος ηλεκτρονικός διακόπτης απόζευξης φορτίου DC ESS (προαιρετικά) Αναγνωρισμένη τεχνολογία Χωρίς συντήρηση, χάρη στην ψύξη με μεταφορά θερμότητας Ενιαίο σύστημα σύνδεσης DC SUNCLIX Sunny Boy 1600TL/2100TL Μικροί μετατροπείς για αυξημένη αпόδοση Συνδυάζοντας ένα μεγάλο εύρος τιμών τάσης και ρεύματος εισόδου, οι μετατροπείς Sunny Boy χωρίς μετασχηματιστή μπορούν να συνδεθούν με όλα τα κρυσταλλικά ϕωτοβολταϊκά πλαίσια που διατίθενται στην αγορά. Οι εγκεκριμένοι μετατροπείς ήταν οι πρώτοι μετατροπείς στον τομέα των μετατροπέων χωρίς μετασχηματιστή προσφέροντας παράλληλα κορυφαίο βαθμό απόδοσης. Το περιορισμένο βάρος και το ανθεκτικό τους κέλυφος επιτρέπουν την εύκολη τοποθέτηση σε εσωτερικούς και εξωτερικούς χώρους. Ταυτόχρονα, με τις δύο κλάσεις ισχύος που προσφέρουν αποτελούν τους ιδανικούς μετατροπείς για μικρές φωτοβολταϊκές εγκαταστάσεις. 34

35 Μετατροπείς χωρίς μετασχηματιστή Εξαρτήματα Διεπαφή RS PB-NR Τεχνολογία Bluetooth Piggy-Back BTPBINV-NR ¹ Δεν ισχύει για όλα τα εθνικά παραρτήματα του προτύπου EN Βασικός εξοπλισμός Προαιρετικός εξοπλισμός Δεν διατίθεται Στοιχεία υπό ονομαστικές συνθήκες Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Τάση έναρξης τροφοδοσίας Μέγιστο ρεύμα εισόδου Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά Αριθμός ανεξάρτητων εισόδων MPP / στοιχειοσειρών ανά είσοδο MPP Έξοδος (AC) Ονομαστική ισχύς (@ 230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC/Εύρος Συχνότητα δικτύου ΑC/Εύρος Ονομαστική συχνότητα δικτύου/ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Φάσεις τροφοδοσίας/φάσεις σύνδεσης Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Αποζεύκτης εισόδου Επιτήρηση σφάλματος γείωσης / Επιτήρηση δικτύου Προστασία αντίστροφης πολικότητας DC / Αντοχή σε βραχυκύκλωμα AC / Γαλβανική απομόνωση Μονάδα επιτήρησης ρεύματος διαρροής ευαίσθητη όλους τους τύπους ρεύματος Κατηγορία προστασίας (κατά το πρότυπο IEC 62103) / Κατηγορία υπέρτασης (κατά το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Π/Υ/Β) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Σύστημα ψύξης Κατηγορία προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κατηγορία προστασίας συνδέσεων (κατά το πρότυπο IEC 60529) Κλιματική κατηγορία (κατά το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή σχετικής υγρασίας (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Bluetooth Εγγύηση: 5/10/15/20/25 χρόνια Πιστοποιητικά και εγκρίσεις (περισσότερα κατόπιν το πρότυπο αιτήματος) Πιστοποιητικά και άδειες (υπό σχεδιασμό) Sunny Boy 1600TL 1700 W 600 V 155 V 480 V / 400 V 125 V / 150 V 11 A 11 A 1 / W 1600 VA 220 V, 230 V, 240 V / 180 V 260 V 50 Hz / -4,5 Hz +2,5 Hz 50 Hz / 230 V 8,9 A 1 1 / 1 96 % / 95 % / / / I/III 440 / 339 / 214 mm (17,3 / 13,4 / 8,4 in) 16 kg/35,3 lb -25 C +60 C / -13 F +140 F 33 db(a) 0,1 W Χωρίς μετασχηματιστή Μεταφορά θερμότητας IP65 IP65 4K4H 100 % SUNCLIX Βύσμα σύνδεσης Γραμμή κειμένου / / / / / Sunny Boy 2100TL 2200 W 600 V 200 V 480 V / 400 V 125 V / 150 V 11 A 11 A 1 / W 2100 VA 220 V, 230 V, 240 V / 180 V 260 V 50 Hz / -4,5 Hz +2,5 Hz 50 Hz / 230 V 11 A 1 1 / 1 96 % / 95,2 % / / / I/III 440 / 339 / 214 mm (17,3 / 13,4 / 8,4 in) 16 kg/35,3 lb -25 C +60 C / -13 F +140 F 33 db(a) 0,1 W Χωρίς μετασχηματιστή Μεταφορά θερμότητας IP65 IP65 4K4H 100 % SUNCLIX Βύσμα σύνδεσης Γραμμή κειμένου / / / / / CE, VDE , G83/1-1, PPC, AS 4777, EN 50438¹, C10/11, PPDS, UTE C , VDE-AR-N 4105, RD1699 CEI 0-21 Χαρακτηρισμός τύπου SB 1600TL-10 SB 2100TL 35
