Data Warehouse Refreshment via ETL tools. Panos Vassiliadis

Transcript

1 Data Warehouse Refreshment via ETL tools Panos Vassiliadis

2 Data Warehouse Environment 2

3 Extract-Transform-Load (ETL) Extract Transform & Clean Load Sources DSA DW 3

4 Importance ETL market has a steady increase rate of approximately 20.1% each year, while it becomes a $667 million market in 2001 (Giga 02) ETL and Data Cleaning tools cost 30% of effort and expenses in the budget of the DW (Enterprise Information Portals) 55% of the total costs of DW runtime (Inmon) 80% of the development time in a DW project (Demarest) ETL tools will not be replaced by EAI (Enterprise Application Integration) tools in near future (Giga 02) ETL tools will be used in other areas beyond DWs (Gartner 04) 4

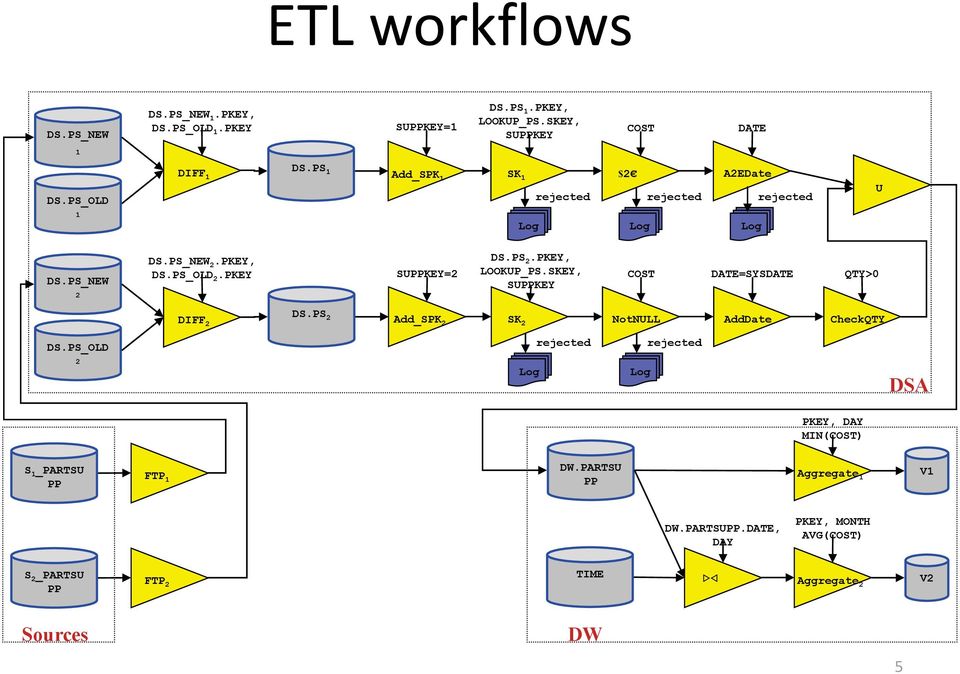

5 ETL workflows DS.PS_NEW DS.PS_NEW 1.PKEY, DS.PS_OLD 1.PKEY SUPPKEY=1 DS.PS 1.PKEY, LOOKUP_PS.SKEY, SUPPKEY COST DATE 1 DS.PS_OLD 1 DIFF 1 DS.PS 1 Add_SPK 1 SK 1 Log rejected $2 rejected Log A2EDate rejected Log U DS.PS_NEW 2 DS.PS_NEW 2.PKEY, DS.PS_OLD 2.PKEY SUPPKEY=2 DS.PS 2.PKEY, LOOKUP_PS.SKEY, SUPPKEY COST DATE=SYSDATE QTY>0 DIFF 2 DS.PS 2 Add_SPK 2 SK 2 NotNULL AddDate CheckQTY DS.PS_OLD rejected rejected 2 Log Log DSA PKEY, DAY MIN(COST) S 1 _PARTSU PP FTP 1 DW.PARTSU PP Aggregate 1 V1 DW.PARTSUPP.DATE, DAY PKEY, MONTH AVG(COST) S 2 _PARTSU PP FTP 2 TIME Aggregate 2 V2 Sources DW 5

6 Value Incompatibility (example of surrogate keys) ID Descr 10 Coke 20 Pepsi R1? DW.R ID Descr???????? ID Descr 10 Pepsi 20 Fanta R2 6

7 Data mappings? Source 1: Personnel (Cobol) EMP ID Name DoB Salary Total Incom e DeptID 110 Kostas 1/1/ DW.EMP Source 2: Accounting (DB2) EMP ID IL_ID Amount EMP INCOME EMP ID Name Age DW 110 Kostas Mitsos Roula 29 EMP IL_ID Descr 10 Salary 20 Bonus 1 30 Tax Income Lookup 7

8 MS SSIS SQL Server Integration Services 8

9 Talend Open Studio for Data Integration n&src=homepage 9

10 Pentaho s Kettle 10

11 OLAP & data cubes Panos Vassiliadis 11

12 OLAP Αφορά την ανάλυση κάποιων μετρήσιμων μεγεθών (μέτρων) πωλήσεις, απόθεμα, κέρδος,... Διαστάσεις: παράμετροι που καθορίζουν το περιβάλλον (context) των μέτρων ημερομηνία, προϊόν, τοποθεσία, πωλητής, Κύβοι: συνδυασμοί διαστάσεων που καθορίζουν κάποια μέτρα Ο κύβος καθορίζει ένα πολυδιάστατο χώρο διαστάσεων, με τα μέτρα να είναι σημεία του χώρου αυτού 12

13 Κύβοι για OLAP N S W PRODUCT Juice Cola Soap Jan MONTH

14 Κύβοι για OLAP

15 Βασικές Έννοιες OLAP Τα δεδομένα θεωρούνται αποθηκευμένα σε ένα πολυδιάστατο πίνακα (multi-dimensional array), ο οποίος αποκαλείται και κύβος ή υπερκύβος (Cube και HyperCube αντίστοιχα). Ο κύβος είναι μια ομάδα από κελιά δεδομένων (data cells). Κάθε κελί χαρακτηρίζεται μονοσήμαντα από τις αντίστοιχες τιμές των διαστάσεων (dimensions) του κύβου. Τα περιεχόμενα του κελιού ονομάζονται μέτρα (measures) και αναπαριστούν τις αποτιμώμενες αξίες του πραγματικού κόσμου.

16 Ιεραρχίες επιπέδων για OLAP Μια διάσταση μοντελοποιεί όλους τους τρόπους με τους οποίους τα δεδομένα μπορούν να συναθροιστούν σε σχέση με μια συγκεκριμένη παράμετρο του περιεχομένου τους. Ημερομηνία, Προϊόν, Τοποθεσία, Πωλητής, Κάθε διάσταση έχει μια σχετική ιεραρχία επιπέδων συνάθροισης των δεδομένων (hierarchy of levels). Αυτό σημαίνει, ότι η διάσταση μπορεί να θεωρηθεί από πολλά επίπεδα αδρομέρειας. Ημερομηνία: μέρα, εβδομάδα, μήνας, χρόνος,

17 Ιεραρχίες Επιπέδων Ιεραρχίες Επιπέδων: κάθε διάσταση οργανώνεται σε διαφορετικά επίπεδα αδρομέρειας Ο χρήστης μπορεί να πλοηγηθεί από το ένα επίπεδο στο άλλο, δημιουργώντας νέους κύβους κάθε φορά Year Month Day Week Αδρομέρεια: το αντίθετο της λεπτομέρειας -- ο σωστός όρος είναι αδρομέρεια... 17

18 Κύβοι & ιεραρχίες διαστάσεων για OLAP Sales volume Διαστάσεις: Product, Region, Date Product Ιεραρχίες διαστάσεων: Industry Country Category Region Year Quarter Month Product City Month Week Store Day

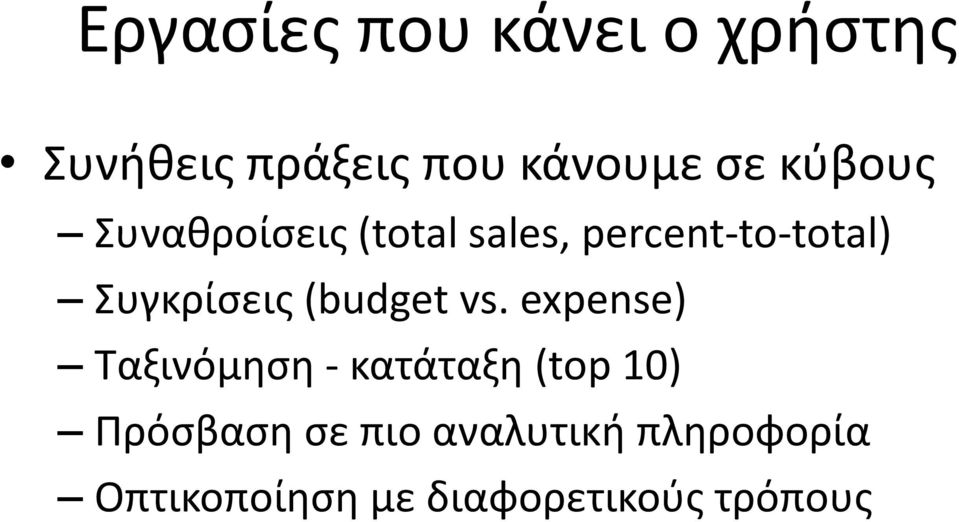

19 Εργασίες που κάνει ο χρήστης Συνήθεις πράξεις που κάνουμε σε κύβους Συναθροίσεις (total sales, percent-to-total) Συγκρίσεις (budget vs. expense) Ταξινόμηση - κατάταξη (top 10) Πρόσβαση σε πιο αναλυτική πληροφορία Οπτικοποίηση με διαφορετικούς τρόπους

20 Roll up Industry Country Year Category Region Quarter Sales volume Product City Store Month Week Day Products Store1 Store2 Q1 Q2 Electronics Toys Clothing Cosmetics Electronics Toys Clothing Cosmetics $5,2 $1,9 $2,3 $1,1 $8,9 $0,75 $4,6 $1,5 $5,6 $1,4 $2,6 $1,1 $7,2 $0,4 $4,6 $0,5 Χρόνος: Επίπεδο Quarter Year 1996 Sales volume Products Electronics Toys Clothing Cosmetics Store1 Store2 $14,1 $2,65 $6,9 $2,6 Χρόνος: Επίπεδο Year $12,8 $1,8 $7,2 $1,6 SUM(Sales volumes)
