3 Obsah Metalická kabeláž A interoperabilné komponenty komponenty tienené komponenty netienené komponenty tienené komponenty netienené Integrácia hlasových služieb Optická kabeláž Optické káble Pigtaily Patch káble Adaptéry Patch panely a distribučné boxy Pomocný materiál Hrncová spojka Dátové rozvádzače Závesné 9 rozvádzače Stojanové 9 rozvádzače Serverové 9 rozvádzače Otvorené 9 stojany Príslušenstvo Rozvodné panely PDU Závesné 0 rozvádzače s príslušenstvom Príslušenstvo Konektory a káblové priechodky Náradie 5 06 Certifi kačné meracie prístroje LanTEK

4

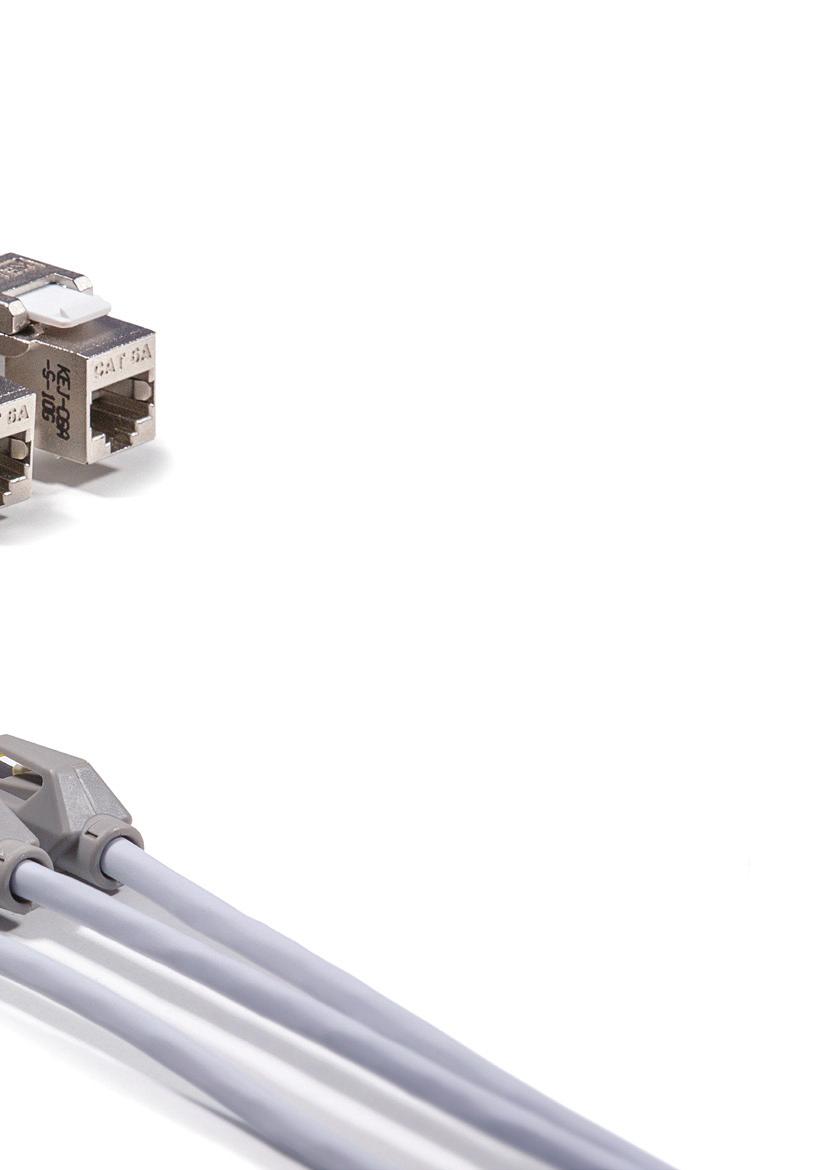

5 METALICKÁ KABELÁŽ A interoperabilné komponenty komponenty tienené komponenty netienené komponenty tienené komponenty netienené Integrácia hlasových služieb Posledné výsledky vývoja vysokorýchlostných protokolov preukázali, že - výkonnosť kabeláže neurčuje šírka prenosového pásma, ale maximálna prenosová rýchlosť - maximálna prenosová rýchlosť je daná najrýchlejším protokolom, ktorý je kabelážou podporovaný - prenosový protokol je určujúci z hľadiska požiadaviek na kabeláže a ich komponenty Etapa štandardizácie technológií a komponentov určených pre horizontálne metalické kabeláže bola zavŕšená, a preto v praxi v dlhodobom horizonte nemožno očakávať zmeny voči súčasnému stavu. Medzinárodné štandardy síce zadefinovali päť kabelážnych kategórií,, A, Cat.7, Cat. 7 A, ale v skutočnosti existujú len dve výkonnostné úrovne reprezentované dvoma limitnými prenosovými rýchlosťami /s a 0 /s. Prenosová rýchlosť /s zodpovedá najrýchlejšiemu protokolu 000BASE-T a na jeho prenos je potrebná šírka pásma 00. Prenosová rýchlosť 0 /s zodpovedá najrýchlejšiemu protokolu 0GBASE-T, na ktorého prenos je potrebná šírka pásma 500. Vzťah medzi výkonnosťou štruktúrovanej kabeláže a štandardizovanými kategóriami ilustruje nasledovná schéma: A Cat maximálna prenosová rýchlosť Cat.7 A 000 potrebná šírka prenosového pásma kategória kabeláže defi novaná štandardom šírka prenosového pásma defi novaná štandardom Z obrázku je zrejmé, že rovnakú výkonnosť kabeláže možno dosiahnuť viacerými kabelážnymi kategóriami. Pre siete s prenosovou rýchlosťou do /s je optimálna kabeláž a pre siete s prenosovou rýchlosťou do 0 /s je optimálna kabeláž A. Potrebné šírky prenosového pásma 00 resp. 500 už zahrňujú v sebe bezpečnostnú rezervu 20 %. Preto šírka pásma nad tento rámec je nevyužiteľná a ani neprispieva k ďalšiemu zvyšovaniu spoľahlivosti prenosu. Inštalovanie interoperabilných káblov Cat.7 a Cat.7 A má opodstatnenie v ich zvýšenej odolnosti voči elektromagnetickému rušeniu.

6 6 Metalická kabeláž / A interoperabilné komponenty

7 A interoperabilné komponenty 0 A interoperable 500 umožňujú prenosovú rýchlosť 0 /s, garantujú funkčnosť všetkých štandardizovaných protokolov vrátane 0GBASE-T a poskytujú šírku prenosového pásma 500 dovoľujú v rámci jednej kabeláže používať produkty rôznych výrobcov a značiek, čím chránia koncového užívateľa aj dodávateľov kabeláží od trvalej odkázanosti na jediný zdroj nákupu predstavujú v súčasnosti technický vrchol dosiahnuteľný v metalických kabelážach sú perspektívnym a nadčasovým riešením, ktoré bude dominovať v horizontálnych kabelážach nasledujúcich 25 rokov uspokoja užívateľov s najvyššími nárokmi na množstvá prenášaných dát Definície a vlastnosti A interoperabilný komponent je produkt, ktorý spĺňa požiadavky na výkonnostnú kategóriu A na komponentovej úrovni v zmysle najnovšej medzinárodnej normy ISO/IEC 80:20(Ed. 2.2) a disponuje certifi kátom potvrdzujúcim túto skutočnosť. Kabeláž vybudovaná z takýchto komponentov zaručuje: odolnosť voči elektromagnetickému rušeniu a presluchom Alien Crosstalk výkonnostnú kategóriu A a Class E A pri všetkých štandardizovaných topológiách (2-, 3- a 4- konektorový kanál, 2- a 3- konektorová permanentná linka) možnosť kombinovať produkty rôznych výrobcov a značiek možnosť používať aj Cat.7 a Cat.7 A interoperabilné káble bezpečné rezervy všetkých parametrov ovplyvňujúcich kvalitu prenosu v celom frekvenčnom pásme Certifikáty, kontrola kvality a záruky KELine Cat. 6 A interoperabilné komponenty sú testované v nezávislých medzinárodných skúšobniach. Zhodu so súvisiacimi normami potvrdzujú certifi káty, ktorých pravosť a aktuálnosť je možné overiť na web stránkach jednotlivých skúšobní. Protokoly zo skúšobne sú k nahliadnutiu u výrobcu. Dohľad nad kvalitou sériovo vyrábaných produktov vykonávajú Delta, 3P a ETL laboratóriá pravidelnými kontrolami v rozsahu: sample test, maintenance testing, quality audit of the manufacturer s production and quality assurance sites. Na kabeláže vybudované z KELine A interoperabilných komponentov je poskytovaná záruka v dĺžke 25 rokov. Pre koncového užívateľa záruku sprostredkujú fi rmy autorizované ako KELine inštalatér a KELine projektant. 25 year warranty interoperabilné komponenty A 7

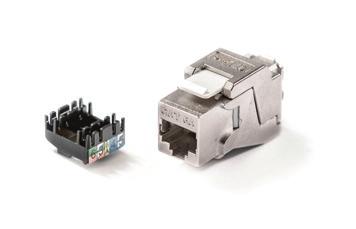

8 Metalická kabeláž / A interoperabilné komponenty 0 A interoperable 500 Keystone Jack, Category 6 A, RJ45/s P/N: KEJ-C6A-S-0G beznástrojová, rýchla a jednoduchá montáž umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 0GBASE-T zaručuje šírku prenosového pásma 500 dokonale tienený voči Alien Crosstalk a elektromagnetickému rušeniu použiteľný do širokého sortimentu zásuviek, podlahových krabíc a žľabových systémov (str. ) vhodný pre montáž na káble s plným aj lankovým jadrom (garancia plynotesného nekorodujúceho spoja) Vhodný pre montáž na Materiál kontaktov Cykly zapojenie / rozpojenie káble s plným jadrom od 0,5 do 0,64 mm (od AWG 24 do AWG 22) káble s lankovým jadrom od AWG 26/7 do AWG 24/ mm pre zásuvky so šikmým vstupom 42 mm pre zásuvky s priamym vstupom fosfor-bronzová zliatina s vrstvou 50 μ zlata min. 750 Tento produkt je certifi kovaný na komponentovej úrovni v medzinárodných nezávislých laboratóriách DELTA v zmysle ISO/IEC 80:20 (Ed. 2.2), IEC :200, EN 5073-:20, EN :2007 amendment A:200, ANSI/TIA-568-C.2:2009. Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vľavo). Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií DELTA. 0 A interoperable 500 Zásuvka Modulo50, Category 6 A, 2xRJ45/s podpovrchová, osadená P/N: 6040-UP + KEJ-C6A-S-0G(2) osadená dvoma keystone jackmi KEJ-C6A-S-0G (str.8) rámik stredový modul biela RAL mm 80x80 mm 50x50 mm 8

9 Zásuvka Modulo50, Category 6 A, 2xRJ45/s povrchová, osadená 0 A interoperable 500 P/N: 6040-AP + KEJ-C6A-S-0G(2) osadená dvoma keystone jackmi KEJ-C6A-S-0G (str.8) Krabica na omietku rámik stredový modul 80x80x40 mm biela RAL900 80x80 mm 50x50 mm Zásuvka Modulo50, Category 6 A, 2xRJ45/s podlahová / do žľabu, osadená 0 A interoperable 500 P/N: KEJ-C6A-S-0G(2) osadená dvoma keystone jackmi KEJ-C6A-S-0G (str.8) priamo montovateľná do žľabov, podlahových krabíc a technologických stípov rôznych výrobcov: Legrand, OBO Bettermann, Elektraplan Niedax, atď... 50x50 mm biela RAL mm Zásuvka Modulo45, Category 6 A, 2xRJ45/s podpovrchová, osadená P/N: 6020-UP + KEJ-C6A-S-0G(2) osadená dvoma keystone jackmi KEJ-C6A-S-0G (str.8) rámik stredový modul biela RAL mm 8x8 mm 45x45 mm 0 A interoperable 500 A interoperabilné komponenty 9

10 Metalická kabeláž / A interoperabilné komponenty 0 A interoperable 500 Zásuvka Modulo45, Category 6 A, 2xRJ45/s povrchová, osadená P/N: 6020-AP + KEJ-C6A-S-0G(2) osadená dvoma keystone jackmi KEJ-C6A-S-0G (str.8) Krabica na omietku rámik stredový modul 8x8x40 mm biela RAL9003 8x8 mm 45x45 mm 0 A interoperable 500 Zásuvka Modulo45, Category 6 A, 2xRJ45/s podlahová / do žľabu, osadená P/N: KEJ-C6A-S-0G(2) osadená dvoma keystone jackmi KEJ-C6A-S-0G (str.8) plne kompatibilná s jednoduchým a viacnásobnými rámikmi Legrand Mosaic P/N , , , priamo montovateľná do žľabov, podlahových krabíc a technologických stĺpov rôznych výrobcov: Legrand, OBO Bettermann, Elektraplan Niedax, atď... 45x45 mm biela RAL mm 0 A interoperable 500 Zásuvkový modul, Category 6 A, 2xRJ45/s do rámika Legrand Valena, osadený P/N: KEJ-C6A-S-0G(2) osadený dvoma keystone jackmi KEJ-C6A-S-0G (str.8) priamy vstup pre patch káble protiprachová ochrana nevyužitých portov samozavieracími roletkami plne kompatibilný s jednoduchým a dvojitými rámikmi Legrand Valena P/N: 77445, , 77446, , 77049, x52 mm biela RAL mm 0

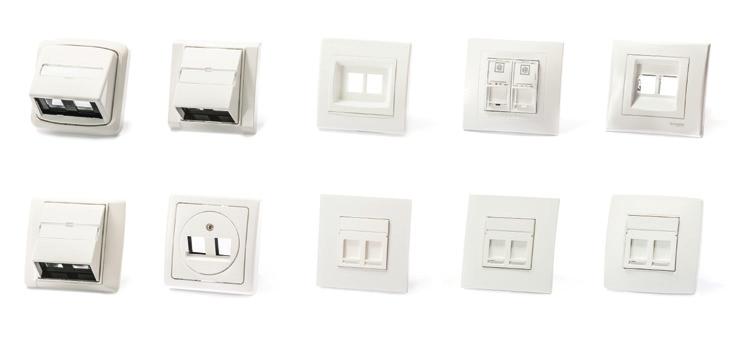

11 Príklady kompatibility zásuviek ďalších výrobcov s keystone jackom ABB Tango ABB Time Schneider Anya Schneider Unica Schneider Sedna ABB Element ABB Swing Niko Pure Niko Intense Niko Original Patch panel, Category 6 A, 24xRJ45/s osadený 0 A interoperable 500 P/N: KEP-C6A-S-0G osadený 24 keystone jackmi KEJ-C6A-S-0G (str. 8) určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment sťahovacie pásky na uchytenie káblov (24 ks) sada skrutiek M6 s plávajúcimi maticami (4 ks) uzemňovacia skrutka s podložkou ( ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) predné čelo Materiál zadná časť U (44,5 mm) 9 (482,6 mm) 52 mm oceľ poniklovaná oceľ s antikoróznou úpravou čierna RAL9005 štruktúrovaný, matný Tento produkt je certifi kovaný na komponentovej úrovni v medzinárodných nezávislých laboratóriách DELTA v zmysle ISO/IEC 80:20 (Ed. 2.2), IEC :200, EN 5073-:20, EN :2007 amendment A:200, ANSI/TIA-568-C.2:2009. Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vpravo). Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií DELTA. A interoperabilné komponenty

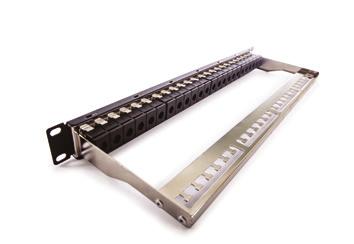

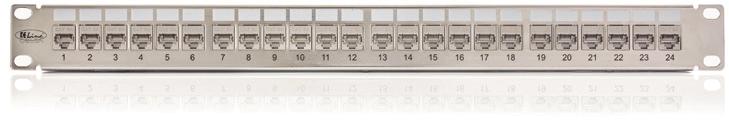

12 Metalická kabeláž / A interoperabilné komponenty 0 A interoperable 500 Patch panel, Category 6 A, 24xRJ45/s strieborný, osadený P/N: KEP-C6A-S-0G-NP osadený 24 keystone jackmi KEJ-C6A-S-0G (str. 8) určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment sťahovacie pásky na uchytenie káblov (24 ks) sada skrutiek M6 s plávajúcimi maticami (4 ks) uzemňovacia skrutka s podložkou ( ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) Materiál U (44,5 mm) 9 (482,6 mm) 52 mm poniklovaná oceľ s antikoróznou úpravou strieborná hladký, kovovo Tento produkt je certifi kovaný na komponentovej úrovni v medzinárodných nezávislých laboratóriách DELTA v zmysle ISO/IEC 80:20 (Ed. 2.2), IEC :200, EN 5073-:20, EN :2007 amendment A:200, ANSI/TIA-568-C.2:2009. Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vľavo). Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií DELTA. Patch panel 0 pre 8xRJ45 neosadený P/N: RAB-PP-X0-C4 určený pre montáž do 0 rozvádzačov integrovaný zadný káblový menežment sada skrutiek M6 s plávajúcimi maticami (4 ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) Materiál U (44,5 mm) 0 (254 mm) 66 mm oceľ čierna RAL9005 štruktúrovaný, matný 2

13 Patch panel pre 24xRJ45 neosadený P/N: KEP-EMPTY-S určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment sťahovacie pásky na uchytenie káblov (24 ks) sada skrutiek M6 s plávajúcimi maticami (4 ks) uzemňovacia skrutka s podložkou ( ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) predné čelo Materiál zadná časť U (44,5 mm) 9 (482,6 mm) 52 mm oceľ poniklovaná oceľ s antikoróznou úpravou čierna RAL9005 štruktúrovaný, matný Kábel STP 4x2xAWG23, Category 6 A, 500, LSOH P/N: KE500S23/E 0 A interoperable 500 LS0H kábel po pároch tienený AL/PET fóliou s LSOH bezhalogénovým plášťom umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 0GBASE-T zaručuje šírku prenosového pásma 500 spĺňa protipožiarne požiadavky na priestory s vyššou koncentráciou osôb podľa vyhlášky Ministerstva vnútra SR č. 225/202 Z.z. 9 Min. polomer ohybu Max. ťahová sila pri inštalácii Teplotný rozsah Vonkajší priemer kábla Priemer medených jadier NVP pri inštalácii 56 mm pri prevádzke 28 mm 00 N (0 kg) pri inštalácii 0 C až +50 C pri prevádzke -20 C až +60 C 7,0 mm 0,56 mm (AWG 23) 78% Tento produkt je certifi kovaný na komponentovej úrovni v medzinárodných nezávislých laboratóriách DELTA v zmysle ISO/IEC 80:20 (Ed. 2.2), IEC 656-5:2009 (Ed. 2.0), EN 5073-:20, EN :2007 amendment A:200, pren :200, ANSI/TIA-568-C.2:2009, IEC :2004, IEC :2004. Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vpravo). Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií DELTA. interoperabilné komponenty A 3

14 Metalická kabeláž / A interoperabilné komponenty 0 A interoperablee 550 LS0H Kábel STP 4x2xAWG23, Category 6 A, 550, LSOH P/N: KE550S23/E kábel po pároch tienený AL/PET fóliou s LSOH bezhalogénovým plášťom umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 0GBASE-T zaručuje šírku prenosového pásma 550 spĺňa protipožiarne požiadavky na priestory s vyššou koncentráciou osôb podľa vyhlášky Ministerstva vnútra SR č. 225/202 Z.z. 9 Min. polomer ohybu Max. ťahová sila pri inštalácii Teplotný rozsah Vonkajší priemer kábla Priemer medených jadier NVP pri inštalácii 56 mm pri prevádzke 28 mm 00 N (0 kg) pri inštalácii 0 C až +50 C pri prevádzke -20 C až +60 C 7,0 mm 0,56 mm (AWG 23) 78% Tento produkt je certifi kovaný na komponentovej úrovni v medzinárodných nezávislých laboratóriách DELTA v zmysle ISO/IEC 80:20 (Ed. 2.2), IEC 656-5:2009 (Ed. 2.0), EN 5073-:20, EN :2007 amendment A:200, FprEN :20 ANSI/TIA-568-C.2:2009 Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vľavo). Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií DELTA. 0 Cat LS0H Kábel S/FTP 4x2xAWG23, Category 7, 900, LSOH P/N: KE900HS23 kábel s individuálne tienenými pármi AL/PET fóliou, spoločným tienením tvoreným opletením z medených pocínovaných drôtov a s LSOH bezhalogénovým plášťom umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 0GBASE-T zaručuje šírku prenosového pásma 900 umožňuje prenos neštandardných protokolov používaných napr. v nemocniciach, domácnostiach (home networking) a pod. vhodný do prostredia s vysokým stupňom elektromagnetického rušenia spĺňa protipožiarne požiadavky na priestory s vyššou koncentráciou osôb podľa vyhlášky Ministerstva vnútra SR č. 225/202 Z.z. 9 Min. polomer ohybu Max. ťahová sila pri inštalácii Teplotný rozsah Vonkajší priemer kábla Priemer medených jadier NVP pri inštalácii 60 mm pri prevádzke 30 mm 00 N (0 kg) pri inštalácii 0 C až +50 C pri prevádzke -20 C až +70 C 7,6 mm 0,56 mm (AWG 23) 80% Tento produkt je certifi kovaný na komponentovej úrovni v medzinárodných nezávislých laboratóriách 3P v zmysle ISO/IEC 80:20 (Ed.2.2) Category 7, EN 5073-:20, ANSI/TIA 568-C.2 Category 6A, IEC nd edition, EN IEC , IEC 6034-, IEC amendment a IEC Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vľavo). 4 Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií 3P

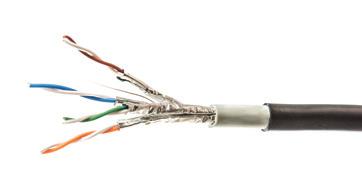

15 Kábel S/FTP 4x2xAWG23, Category 7 A, 200, LSOH P/N: KE200HS23 0 Cat.7 A 200 LS0H kábel s individuálne tienenými pármi AL/PET fóliou, spoločným tienením tvoreným opletením z medených pocínovaných drôtov a s LSOH bezhalogénovým plášťom umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 0GBASE-T zaručuje šírku prenosového pásma 200 umožnuje prenos neštandardných protokolov používaných napr. v nemocniciach, domácnostiach (home networking) a pod. vhodný do prostredia s veľmi vysokým stupňom elektromagnetického rušenia spĺňa protipožiarne požiadavky na priestory s vyššou koncentráciou osôb podľa vyhlášky Ministerstva vnútra SR č. 225/202 Z.z. 9 Min. polomer ohybu Max. ťahová sila pri inštalácii Teplotný rozsah Vonkajší priemer kábla Priemer medených jadier NVP pri inštalácii 64 mm pri prevádzke 32 mm 00 N (0 kg) pri inštalácii 0 C až +50 C pri prevádzke -20 C až +70 C 7,9 mm 0,56 mm (AWG 23) 78% Tento produkt je certifi kovaný na komponentovej úrovni v medzinárodných nezávislých laboratóriách 3P v zmysle ISO/IEC 80:20 (Ed. 2.2), Category 7 A Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií 3P Kábel STP 4x2xAWG23, Category 6 A, 500 do vonkajšieho prostredia 0 A interoperable 500 OUTDOOR P/N: KE500S23OUT kábel určený do vonkajšieho a priemyselného prostredia dvojitý plášť celkovej hrúbky,7 mm mimoriadne odolný voči mechanickému poškodeniu a vplyvom prostredia stabilizovaný voči UV žiareniu, odolný voči prenikaniu vlhkosti a vody duša kábla je identická s konštrukciou KE500S23/E (viď str. 3) umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 0GBASE-T zaručuje šírku prenosového pásma 500 Min. polomer ohybu Max. ťahová sila pri inštalácii Teplotný rozsah Vonkajší priemer kábla Hrúbka vonkajšieho PE plášťa Hrúbka vnútorného plášťa Priemer medených jadier NVP pri inštalácii 72 mm pri prevádzke 36 mm 00 N (0 kg) pri inštalácii 0 C až +50 C pri prevádzke -20 C až +70 C 8,8 mm 0,9 mm 0,8 mm 0,56 mm (AWG 23) 78% Tento produkt je certifi kovaný na komponentovej úrovni v medzinárodných nezávislých laboratóriách DELTA v zmysle ISO/IEC 80:20 (Ed. 2.2), IEC 656-5:2009 (Ed. 2.0), EN 5073-:20, EN :2007 amendment A:200, pren :200, ANSI/TIA-568-C.2:2009 Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vpravo). Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií DELTA. A interoperabilné komponenty 5

16 Metalická kabeláž / A interoperabilné komponenty 0 A interoperable 500 LS0H Patch kábel STP, Category 6 A, LSOH P/N: KEL-C6A-P-005 dĺžka 0.5 m P/N: KEL-C6A-P-050 dĺžka 5 m P/N: KEL-C6A-P-00 dĺžka m P/N: KEL-C6A-P-070 dĺžka 7 m P/N: KEL-C6A-P-05 dĺžka.5 m P/N: KEL-C6A-P-00 dĺžka 0 m P/N: KEL-C6A-P-020 dĺžka 2 m P/N: KEL-C6A-P-50 dĺžka 5 m P/N: KEL-C6A-P-030 dĺžka 3 m P/N: KEL-C6A-P-200 dĺžka 20 m Pozn. : iná ako štandardná farba patch kábla sa uvádza v objednávke slovne iná ako štandardná dĺžka patch kábla sa uvádza v objednávke slovne po pároch tienený kábel s lankovými jadrami a s LSOH bezhalogénovým plášťom RJ45 konektor s patentovaným viacvrstvovým usporiadaním kontaktov RJ45 konektor rozmermi a prenosovými vlastnosťami spĺňa normu IEC umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 0GBASE-T zaručuje šírku prenosového pásma 500 dokonale tienený voči Alien Crosstalk a elektromagnetickému rušeniu spĺňa protipožiarne požiadavky na priestory s vyššou koncentráciou osôb podľa vyhlášky Ministerstva vnútra SR č. 225/202 Z.z. 9 Teplotný rozsah Min. polomer ohybu Vonkajší priemer kábla Priemer medených jadier Materiál kontaktov Cykly zapojenie / rozpojenie (štandardná) -25 C až +60 C 25 mm 7,6 mm AWG 27 / 7 fosfor-bronzová zliatina s 50 μ zlata min. 750 kábel šedá RAL7035 priechodka šedá RAL7035 Tento produkt je certifi kovaný na komponentovej úrovni v medzinárodných nezávislých laboratóriách DELTA v zmysle ISO/IEC 80:20 (Ed. 2.2), EN 5073-:20 EN :2007 amendment A:200, ANSI/TIA-568-C.2:2009, IEC :200 (Ed. 3.0) Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vľavo). Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií DELTA. Konektor FM45, xrj45/s P/N: KE3223 umožňuje montáž priamo na inštalačné káble,, A, Cat. 7, Cat. 7 A beznástrojová, rýchla a jednoduchá montáž umožňuje pripojenie IP kamier a bezdrôtových zariadení bez potreby použitia zásuviek a patch káblov výkonnostná kategória záleží od konkrétnej topológie a usporiadania siete Vhodný pre montáž na káble s plným jadrom od 0,40 mm do 0,64 mm (od AWG 26 do AWG 23) káble s lankovým jadrom od AWG 26/7 do AWG 23/7 káble s vonkajším priemerom od 4,5 do 8 mm 6

17 Držiak na DIN lištu, Category 6 A, xrj45/s osadený 0 A interoperable 500 P/N: HN-DIN-C6AS osadený keystone jackom KEJ-C6A-S-0G (str.8) montovateľný na DIN lištu v domových, bytových a priemyselných elektrických rozvádzačoch (home networking a priemyselný ethernet) protiprachová ochrana nevyužitých portov záklapkou Spojovací modul, LSA P/N: KE-AD-C6S 600 slúži na spojenie preseknutých káblov alebo núdzové predĺženie trasy spojenie káblov sa realizuje cez LSA konektorovacie bloky zaručuje šírku prenosového pásma 600 výkonnostná kategória záleží od konkrétnej topológie a usporiadania siete (str.03) Vhodný pre káble s plným jadrom od 0,40 mm do 0,64 mm (AWG 26 do AWG 22) s vonkajším priemerom od 4,5 do 7,9 mm Záslepka do patch panelu a zásuvky P/N: 59 slúži na zaslepenie neosadených portov v patch paneloch a zásuvkách biela RAL9003 A interoperabilné komponenty 7

18 Metalická kabeláž / komponenty / tienené komponenty tienené umožňujú prenosovú rýchlosť /s, garantujú funkčnosť všetkých štandardizovaných protokolov vrátane 000BASE-T a poskytujú šírku prenosového pásma zavedením kategórie A v roku 2006 stratili opodstatnenie neexistuje protokol, ktorý by efektívne využíval šírka prenosového pásma pre 0GBASE-T nepostačuje a v prípade 000BASE-T je využitá len na 32 %, čo znamená nevyužiteľnú rezervu až 70! umožňujú rovnakú prenosovú rýchlosť, ako komponenty Definície a vlastnosti komponent je produkt, ktorý spĺňa požiadavky na výkonnostnú kategóriu v zmysle medzinárodnej normy ISO/IEC 80:20(Ed. 2.2). Kabeláž vybudovaná z týchto tienených komponentov zaručuje odolnosť voči elektromagnetickému rušeniu. Záruky Na kabeláže vybudované z KELine komponentov je poskytovaná záruka v dĺžke 25 rokov. Pre koncového užívateľa záruku sprostredkujú fi rmy autorizované ako KELine inštalatér a KELine projektant. 25 year warranty 8

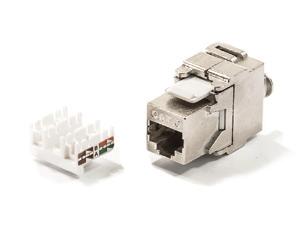

19 Keystone Jack, Category 6, RJ45/s P/N: KEJ-C6-S-TL beznástrojová, rýchla a jednoduchá montáž umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma dokonale tienený voči elektromagnetickému rušeniu použiteľný do širokého sortimentu zásuviek, podlahových krabíc a žľabových systémov (str. 29) Vhodný pre montáž na Materiál kontaktov Cykly zapojenie / rozpojenie káble s plným jadrom od 0,5 do 0,64 mm (od AWG 24 do AWG 22) 5-35 mm pre zásuvky so šikmým vstupom 42 mm pre zásuvky s priamym vstupom fosfor-bronzová zliatina s vrstvou 50 μ zlata min. 750 Zásuvka Modulo50, Category 6, 2xRJ45/s podpovrchová, osadená P/N: 6040-UP + KEJ-C6-S-TL(2) osadená dvoma keystone jackmi KEJ-C6-S-TL (str.9) rámik stredový modul biela RAL mm 80x80 mm 50x50 mm Zásuvka Modulo50, Category 6, 2xRJ45/s povrchová, osadená P/N: 6040-AP + KEJ-C6-S-TL(2) osadená dvoma keystone jackmi KEJ-C6-S-TL (str.9) Krabica na omietku rámik stredový modul 80x80x40 mm biela RAL900 80x80 mm 50x50 mm komponenty / tienené 9

20 Metalická kabeláž / komponenty / tienené Zásuvka Modulo50, Category 6, 2xRJ45/s podlahová / do žľabu, osadená P/N: KEJ-C6-S-TL(2) osadená dvoma keystone jackmi KEJ-C6-S-TL (str.9) priamo montovateľná do žľabov, podlahových krabíc a technologických stípov rôznych výrobcov: Legrand, OBO Bettermann, Elektraplan Niedax, atď... 50x50 mm biela RAL mm Zásuvka Modulo45, Category 6, 2xRJ45/s podpovrchová, osadená P/N: 6020-UP + KEJ-C6-S-TL(2) osadená dvoma keystone jackmi KEJ-C6-S-TL (str.9) rámik stredový modul biela RAL mm 8x8 mm 45x45 mm Zásuvka Modulo45, Category 6, 2xRJ45/s povrchová, osadená P/N: 6020-AP + KEJ-C6-S-TL(2) osadená dvoma keystone jackmi KEJ-C6-S-TL (str.9) Krabica na omietku rámik stredový modul 8x8x40 mm biela RAL9003 8x8 mm 45x45 mm 20

21 Zásuvka Modulo45, Category 6, 2xRJ45/s podlahová / do žľabu, osadená P/N: KEJ-C6-S-TL(2) osadená dvoma keystone jackmi KEJ-C6-S-TL (str.9) plne kompatibilná s jednoduchým a viacnásobnými rámikmi Legrand Mosaic P/N , , , priamo montovateľná do žľabov, podlahových krabíc a technologických stĺpov rôznych výrobcov: Legrand, OBO Bettermann, Elektraplan Niedax, atď... 45x45 mm biela RAL mm Zásuvkový modul, Category 6, 2xRJ45/s do rámika Legrand Valena, osadený P/N: KEJ-C6-S-TL(2) osadený dvoma keystone jackmi KEJ-C6-S-TL (str.9) priamy vstup pre patch káble protiprachová ochrana nevyužitých portov samozavieracími roletkami plne kompatibilný s jednoduchým a dvojitými rámikmi Legrand Valena P/N: 77445, , 77446, , 77049, x52 mm biela RAL mm Príklady kompatibility zásuviek ďalších výrobcov s keystone jackom ABB Element ABB Time ABB Swing Schneider Anya Niko Pure Schneider Unica Niko Intense Schneider Sedna Niko Original komponenty / tienené 2

22 Metalická kabeláž / komponenty / tienené Patch panel, Category 6, 24xRJ45/s osadený P/N: KEP-C6-S-TL osadený 24 keystone jackmi KEJ-C6-S-TL (str.9) určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment sťahovacie pásky na uchytenie káblov (24 ks) sada skrutiek M6 s plávajúcimi maticami (4 ks) uzemňovacia skrutka s podložkou ( ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) predné čelo Materiál zadná časť U (44,5 mm) 9 (482,6 mm) 52 mm oceľ poniklovaná oceľ s antikoróznou úpravou čierna RAL9005 štruktúrovaný, matný Patch panel 0 pre 8xRJ45 neosadený P/N: RAB-PP-X0-C4 určený pre montáž do 0 rozvádzačov integrovaný zadný káblový menežment sada skrutiek M6 s plávajúcimi maticami (4 ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) Materiál U (44,5 mm) 0 (254 mm) 66 mm oceľ čierna RAL9005 štruktúrovaný, matný 22

23 Patch panel pre 24xRJ45 neosadený P/N: KEP-EMPTY-S určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment sťahovacie pásky na uchytenie káblov (24 ks) sada skrutiek M6 s plávajúcimi maticami (4 ks) uzemňovacia skrutka s podložkou ( ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) predné čelo Materiál zadná časť U (44,5 mm) 9 (482,6 mm) 52 mm oceľ poniklovaná oceľ s antikoróznou úpravou čierna RAL9005 štruktúrovaný, matný Kábel FTP (F/UTP) 4x2xAWG24, Category 6,, LSOH P/N: KE400S23LSOH LS0H kábel so spoločným tienením AL/PET fóliou, pármi oddelenými plastovým separátorom a s LSOH bezhalogénovým plášťom umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma testovaný do 450 spĺňa protipožiarne požiadavky na priestory s vyššou koncentráciou osôb podľa vyhlášky Ministerstva vnútra SR č. 225/202 Z.z. 9 Min. polomer ohybu Max. ťahová sila pri inštalácii Teplotný rozsah Vonkajší priemer kábla Priemer medených jadier NVP pri inštalácii 50,4 mm pri prevádzke 25,2 mm 80 N (8 kg) pri inštalácii 0 C až +50 C pri prevádzke -20 C až +60 C 6,3 mm 0,535 mm (AWG 24) 76% komponenty / tienené 23

24 Metalická kabeláž / komponenty / tienené LS0H Patch kábel STP, Category 6, LSOH P/N: PC-C6-S-005 dĺžka 0.5 m P/N: PC-C6-S-030 dĺžka 3 m P/N: PC-C6-S-00 dĺžka m P/N: PC-C6-S-050 dĺžka 5 m P/N: PC-C6-S-05 dĺžka.5 m P/N: PC-C6-S-xxx iná dĺžka P/N: PC-C6-S-020 dĺžka 2 m Pozn. : iná ako štandardná farba patch kábla sa uvádza v objednávke slovne po pároch tienený kábel s lankovými jadrami a s LSOH bezhalogénovým plášťom RJ45 konektor rozmermi a prenosovými vlastnosťami spĺňa normu IEC umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma tienený voči elektromagnetickému rušeniu spĺňa protipožiarne požiadavky na priestory s vyššou koncentráciou osôb podľa vyhlášky Ministerstva vnútra SR č. 225/202 Z.z. 9 Teplotný rozsah Min. polomer ohybu Vonkajší priemer kábla Priemer medených jadier Materiál kontaktov Cykly zapojenie / rozpojenie (štandardná) -25 C až +60 C 25 mm 6,2 mm AWG 27 / 7 fosfor-bronzová zliatina s 50 μ zlata min. 750 kábel šedá RAL7035 priechodka šedá RAL7035 Konektor FM45, xrj45/s P/N: KE3223 umožňuje montáž priamo na inštalačné káble,, A, Cat. 7, Cat. 7 A beznástrojová, rýchla a jednoduchá montáž umožňuje pripojenie IP kamier a bezdrôtových zariadení bez potreby použitia zásuvok a patch káblov výkonnostná kategória záleží od konkrétnej topológie a usporiadania siete Vhodný pre montáž na káble s plným jadrom od 0,40 mm do 0,64 mm (od AWG 26 do AWG 23) káble s lankovým jadrom od AWG 26/7 do AWG 23/7 káble s vonkajším priemerom od 4,5 do 8 mm 24

25 Držiak na DIN lištu, Category 6, xrj45/s osadený P/N: HN-DIN-C6S osadený keystone jackom KEJ-C6-S-TL (str.9) montovateľný na DIN lištu v domových, bytových a priemyselných elektrických rozvádzačoch (home networking a priemyselný ethernet) protiprachová ochrana nevyužitých portov záklapkou Spojovací modul, LSA P/N: KE-AD-C6S 600 slúži na spojenie preseknutých káblov alebo núdzové predĺženie trasy (str.03) spojenie káblov sa realizuje cez LSA konektorovacie bloky zaručuje šírku prenosového pásma 600 výkonnostná kategória záleží od konkrétnej topológie a usporiadania siete Vhodný pre káble s plným jadrom od 0,40 mm do 0,64 mm (AWG 26 do AWG 22) s vonkajším priemerom od 4,5 do 7,9 mm Záslepka do patch panelu a zásuvky P/N: 59 slúži na zaslepenie neosadených portov v patch paneloch a zásuvkách biela RAL9003 komponenty / tienené 25

26 Metalická kabeláž / komponenty / netienené komponenty netienené umožňujú prenosovú rýchlosť /s, garantujú funkčnosť všetkých štandardizovaných protokolov vrátane 000BASE-T a poskytujú šírku prenosového pásma zavedením kategórie A v roku 2006 stratili opodstatnenie neexistuje protokol, ktorý by efektívne využíval šírka prenosového pásma pre 0GBASE-T nepostačuje a v prípade 000BASE-T je využitá len na 32 %, čo znamená nevyužiteľnú rezervu až 70! umožňujú rovnakú prenosovú rýchlosť ako komponenty Definície a vlastnosti komponent je produkt, ktorý spĺňa požiadavky na výkonnostnú kategóriu v zmysle medzinárodnej normy ISO/IEC 80:20(Ed. 2.2). Kabeláž vybudovaná z týchto komponentov nie je chránená tienením voči elektromagnetickému rušeniu. V porovnaní s tieneným riešením si vyžaduje až 5 násobne väčšie odstupy pri súbehu so silovými vodičmi. Záruky Na kabeláže vybudované z KELine komponentov je poskytovaná záruka v dĺžke 25 rokov. Pre koncového užívateľa záruku sprostredkujú fi rmy autorizované ako KELine inštalatér a KELine projektant. 25 year warranty 26

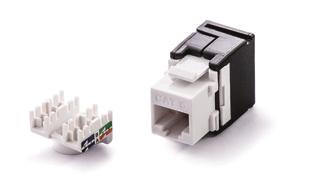

27 Keystone Jack, Category 6, RJ45/u P/N: KEJ-C6-U-TL beznástrojová, rýchla a jednoduchá montáž umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma nie je chránený tienením voči elektromagnetickému rušeniu použiteľný do širokého sortimentu zásuviek, podlahových krabíc a žľabových systémov (str. 29) Vhodný pre montáž na Materiál kontaktov Cykly zapojenie / rozpojenie káble s plným jadrom od 0,5 do 0,64 mm (od AWG 24 do AWG 22) 5-35 mm pre zásuvky so šikmým vstupom 42 mm pre zásuvky s priamym vstupom fosfor-bronzová zliatina s vrstvou 50 μ zlata min. 750 Zásuvka Modulo50, Category 6, 2xRJ45/u podpovrchová, osadená P/N: 6040-UP + KEJ-C6-U-TL(2) osadená dvoma keystone jackmi KEJ-C6-U-TL (str.27) rámik stredový modul biela RAL mm 80x80 mm 50x50 mm Zásuvka Modulo50, Category 6, 2xRJ45/u povrchová, osadená P/N: 6040-AP + KEJ-C6-U-TL(2) osadená dvoma keystone jackmi KEJ-C6-U-TL (str.27) Krabica na omietku rámik stredový modul 80x80x40 mm biela RAL900 80x80 mm 50x50 mm komponenty / netienené 27

28 Metalická kabeláž / komponenty / netienené Zásuvka Modulo50, Category 6, 2xRJ45/u podlahová / do žľabu, osadená P/N: KEJ-C6-U-TL(2) osadená dvoma keystone jackmi KEJ-C6-U-TL (str.27) priamo montovateľná do žľabov, podlahových krabíc a technologických stípov rôznych výrobcov: Legrand, OBO Bettermann, Elektraplan Niedax, atď... 50x50 mm biela RAL mm Zásuvka Modulo45, Category 6, 2xRJ45/u podpovrchová, osadená P/N: 6020-UP + KEJ-C6-U-TL(2) osadená dvoma keystone jackmi KEJ-C6-U-TL (str.27) rámik stredový modul biela RAL mm 8x8 mm 45x45 mm Zásuvka Modulo45, Category 6, 2xRJ45/u povrchová, osadená P/N: 6020-AP + KEJ-C6-U-TL(2) osadená dvoma keystone jackmi KEJ-C6-U-TL (str.27) Krabica na omietku rámik stredový modul 8x8x40 mm biela RAL9003 8x8 mm 45x45 mm 28

29 Zásuvka Modulo45, Category 6, 2xRJ45/u podlahová/do žľabu, osadená P/N: KEJ-C6-U-TL(2) osadená dvoma keystone jackmi KEJ-C6-U-TL (str.27) plne kompatibilná s jednoduchým a viacnásobnými rámikmi Legrand Mosaic P/N , , , priamo montovateľná do žľabov, podlahových krabíc a technologických stĺpov rôznych výrobcov: Legrand, OBO Bettermann, Elektraplan Niedax, atď... 45x45 mm biela RAL mm Zásuvkový modul, Category 6, 2xRJ45/u do rámika Legrand Valena, osadený P/N: KEJ-C6-U-TL(2) osadený dvoma keystone jackmi KEJ-C6-U-TL (str.27) priamy vstup pre patch káble protiprachová ochrana nevyužitých portov samozavieracími roletkami plne kompatibilný s jednoduchým a dvojitými rámikmi Legrand Valena P/N: 77445, , 77446, , 77049, x52 mm biela RAL mm Príklady kompatibility zásuviek ďalších výrobcov s keystone jackom ABB Element ABB Time ABB Swing Schneider Anya Niko Pure Schneider Unica Niko Intense Schneider Sedna Niko Original komponenty / netienené 29

30 Metalická kabeláž / komponenty / netienené Patch panel KOMPAKT, Category 6, 24xRJ45/u osadený P/N: (str.03) duálny konektorovací blok 0 / LSA rýchla a jednoduchá montáž s použitím 0 alebo Krone narážacieho nástroja umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma nie je chránený tienením voči elektromagnetickému rušeniu určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment Výška Šírka Hĺbka (vrátane káblového menežmentu) Materiál Vhodný pre káble s plným jadrom U (44,5 mm) 9 (482,6 mm) 5 mm oceľ čierna RAL9005 štruktúrovaný, matný od 0,5 do 0,64 mm (od AWG 24 do AWG 22) Patch panel, Category 6, 24xRJ45/u osadený P/N: KEP-C6-U-TL osadený 24 keystone jackmi KEJ-C6-U-TL (str.27) určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment sťahovacie pásky na uchytenie káblov (24 ks) sada skrutiek M6 s plávajúcimi maticami (4 ks) uzemňovacia skrutka s podložkou ( ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) predné čelo Materiál zadná časť U (44,5 mm) 9 (482,6 mm) 52 mm oceľ poniklovaná oceľ s antikoróznou úpravou čierna RAL9005 štruktúrovaný, matný 30

31 Patch panel pre 24xRJ45 neosadený P/N: KEP-EMPTY-S určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment sťahovacie pásky na uchytenie káblov (24 ks) sada skrutiek M6 s plávajúcimi maticami (4 ks) uzemňovacia skrutka s podložkou ( ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) predné čelo Materiál zadná časť U (44,5 mm) 9 (482,6 mm) 52 mm oceľ poniklovaná oceľ s antikoróznou úpravou čierna RAL9005 štruktúrovaný, matný Patch panel 0 pre 8xRJ45 neosadený P/N: RAB-PP-X0-C4 určený pre montáž do 0 rozvádzačov integrovaný zadný káblový menežment sada skrutiek M6 s plávajúcimi maticami (4 ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) Materiál U (44,5 mm) 0 (254 mm) 66 mm oceľ čierna RAL9005 štruktúrovaný, matný komponenty / netienené 3

32 Metalická kabeláž / komponenty / netienené LS0H Kábel UTP 4x2xAWG23, Category 6,, LSOH P/N: KE400U23LSOH netienený kábel s pármi oddelenými plastovým separátorom a s LSOH bezhalogénovým plášťom umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma nie je chránený tienením voči elektromagnetickému rušeniu spĺňa protipožiarne požiadavky na priestory s vyššou koncentráciou osôb podľa vyhlášky Ministerstva vnútra SR č. 225/202 Z.z. 9 Min. polomer ohybu Max. ťahová sila pri inštalácii Teplotný rozsah Vonkajší priemer kábla Priemer medených jadier NVP pri inštalácii 50 mm pri prevádzke 25 mm 00 N (0 kg) pri inštalácii 0 C až +50 C pri prevádzke -20 C až +75 C 6,2 mm 0,56 mm (AWG 23) 69% Tento produkt je certifi kovaný v medzinárodných nezávislých laboratóriách 3P v zmysle ISO/IEC 80:20 (Ed.2.2), IEC 656-5:2009 (Ed.2.0), EN 5073-:20, EN , ANSI/TIA 568-C.2:2009, IEC , IEC 6034, IEC Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vľavo). Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií 3P Patch kábel UTP, Category 6 P/N: KEN-C6-U-005 dĺžka 0.5 m P/N: KEN-C6-U-030 dĺžka 3 m P/N: KEN-C6-U-00 dĺžka m P/N: KEN-C6-U-050 dĺžka 5 m P/N: KEN-C6-U-05 dĺžka.5 m P/N: KEN-C6-U-xxx iná dĺžka P/N: KEN-C6-U-020 dĺžka 2 m netienený kábel s lankovými jadrami a s PVC plášťom RJ45 konektor rozmermi a prenosovými vlastnosťami spĺňa normu IEC umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma nie je chránený tienením voči elektromagnetickému rušeniu Teplotný rozsah Min. polomer ohybu Vonkajší priemer kábla Priemer medených jadier Materiál kontaktov Cykly zapojenie / rozpojenie -25 C až +60 C 25 mm 5,9 mm AWG 24 / 7 fosfor-bronzová zliatina s 50 μ zlata min. 750 kábel šedá RAL7035 priechodka šedá RAL

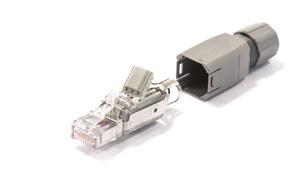

33 Konektor FM45, xrj45/s P/N: KE3223 umožňuje montáž priamo na inštalačné káble,, A, Cat. 7, Cat. 7 A beznástrojová, rýchla a jednoduchá montáž umožňuje pripojenie IP kamier a bezdrôtových zariadení bez potreby použitia zásuviek a patch káblov výkonnostná kategória záleží od konkrétnej topológie a usporiadania siete Vhodný pre montáž na káble s plným jadrom od 0,40 mm do 0,64 mm (od AWG 26 do AWG 23) káble s lankovým jadrom od AWG 26/7 do AWG 23/7 káble s vonkajším priemerom od 4,5 do 8 mm Držiak na DIN lištu, Category 6, xrj45/u osadený P/N: HN-DIN-C6U osadený keystone jackom KEJ-C6-U-TL (str.27) montovateľný na DIN lištu v domových, bytových a priemyselných elektrických rozvádzačoch (home networking a priemyselný ethernet) protiprachová ochrana nevyužitých portov záklapkou Spojovací modul, LSA P/N: KE-AD-C6S 600 slúži na spojenie preseknutých káblov alebo núdzové predĺženie trasy spojenie káblov sa realizuje cez LSA konektorovacie bloky zaručuje šírku prenosového pásma 600 výkonnostná kategória záleží od konkrétnej topológie a usporiadania siete (str.03) Vhodný pre káble Záslepka do patch panelu a zásuvky P/N: 59 slúži na zaslepenie neosadených portov v patch paneloch a zásuvkách s plným jadrom od 0,40 mm do 0,64 mm (AWG 26 do AWG 22) s vonkajším priemerom od 4,5 do 7,9 mm biela RAL9003 komponenty / netienené 33

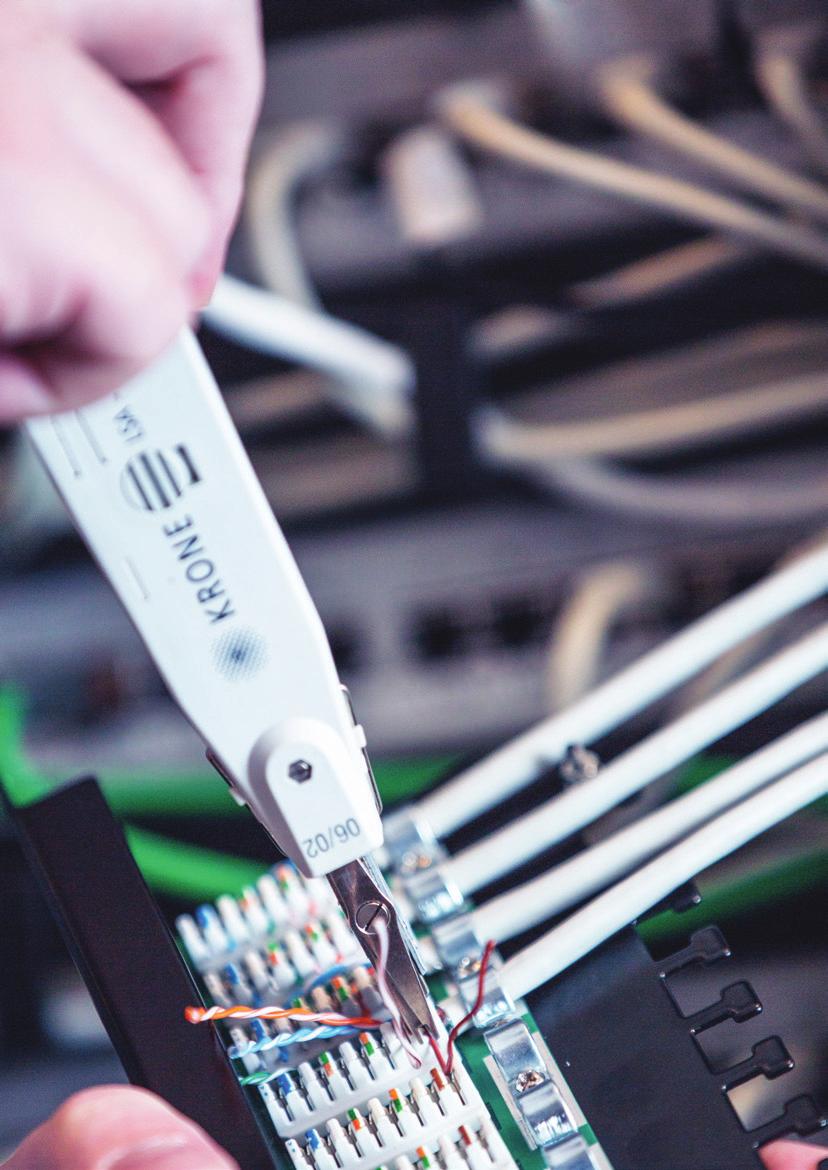

34 Metalická kabeláž / komponenty / tienené komponenty tienené 00 umožňujú prenosovú rýchlosť /s, garantujú funkčnosť všetkých štandardizovaných protokolov vrátane 000BASE-T a poskytujú šírku prenosového pásma 00 inštalujú sa viac ako 0 rokov a od roku 2002 predstavujú minimálny štandard definovaný normami požiadavky 000BASE-T na šírku prenosového pásma spĺňajú s viac ako 20 %-nou bezpečnostnou rezervou zostávajú naďalej vhodným a perspektívnym riešením pre firmy s nižšími nárokmi na množstvo prenášaných dát Definície a vlastnosti komponent je produkt, ktorý spĺňa požiadavky na výkonnostnú kategóriu v zmysle medzinárodnej normy ISO/IEC 80:20(Ed. 2.2). Kabeláž vybudovaná z týchto tienených komponentov zaručuje odolnosť voči elektromagnetickému rušeniu. Záruky Na kabeláže vybudované z KELine komponentov je poskytovaná záruka v dĺžke 25 rokov. Pre koncového užívateľa záruku sprostredkujú firmy autorizované ako KELine inštalatér a KELine projektant year warranty

35 Keystone Jack, Category 5E, RJ45/s P/N: KEJ-C5E-S-TL 00 beznástrojová, rýchla a jednoduchá montáž umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 00 dokonale tienený voči elektromagnetickému rušeniu použiteľný do širokého sortimentu zásuviek, podlahových krabíc a žľabových systémov (str.49) Vhodný pre montáž na Materiál kontaktov Cykly zapojenie / rozpojenie káble s plným jadrom od 0,5 do 0,64 mm (od AWG 24 do AWG 22) 5-35 mm pre zásuvky so šikmým vstupom 42 mm pre zásuvky s priamym vstupom fosfor-bronzová zliatina s vrstvou 50 μ zlata min. 750 Zásuvka Modulo50, Category 5E, 2xRJ45/s podpovrchová, osadená 00 P/N: 6040-UP + KEJ-C5E-S-TL(2) osadená dvoma keystone jackmi KEJ-C5E-S-TL (str.35) rámik stredový modul biela RAL mm 80x80 mm 50x50 mm Zásuvka Modulo50, Category 5E, 2xRJ45/s povrchová, osadená P/N: 6040-AP + KEJ-C5E-S-TL(2) osadená dvoma keystone jackmi KEJ-C5E-S-TL (str.35) Krabica na omietku rámik stredový modul 80x80x40 mm biela RAL900 80x80 mm 50x50 mm 00 komponenty / tienené 35

36 Metalická kabeláž / komponenty / tienené 00 Zásuvka Modulo50, Category 5E, 2xRJ45/s podlahová / do žľabu, osadená P/N: KEJ-C5E-S-TL(2) osadená dvoma keystone jackmi KEJ-C5E-S-TL (str.35) priamo montovateľná do žľabov, podlahových krabíc a technologických stípov rôznych výrobcov: Legrand, OBO Bettermann, Elektraplan Niedax, atď... 50x50 mm biela RAL mm 00 Zásuvka KOMPAKT, Category 5E, 2xRJ45/s podpovrchová P/N: 5022-UP (str.03) rýchla a jednoduchá montáž s použitím Krone narážacieho nástroja konektorovací blok LSA umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 00 dokonale tienená voči elektromagnetickému rušeniu Vhodný pre montáž na Materiál kontaktov Cykly zapojenie / rozpojenie rámik 80x80 mm stredový modul 50x50 mm biela RAL mm káble s plným jadrom od 0,5 do 0,64 mm (od AWG 24 do AWG 22) fosfor-bronzová zliatina s 50 μ zlata min

37 Zásuvka KOMPAKT, Category 5E, 2xRJ45/s povrchová P/N: 5022-AP 00 rýchla a jednoduchá montáž s použitím Krone narážacieho nástroja konektorovací blok LSA umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 00 dokonale tienená voči elektromagnetickému rušeniu (str.03) Krabica na omietku Vhodný pre montáž na Materiál kontaktov Cykly zapojenie / rozpojenie rámik 80x80 mm stredový modul 50x50 mm 80x80x40 mm biela RAL900 káble s plným jadrom od 0,5 do 0,64 mm (od AWG 24 do AWG 22) fosfor-bronzová zliatina s 50 μ zlata min. 750 Zásuvka KOMPAKT, Category 5E, 2xRJ45/s podlahová / do žľabu 00 P/N: 5022 rýchla a jednoduchá montáž s použitím Krone narážacieho nástroja konektorovací blok LSA umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 00 dokonale tienená voči elektromagnetickému rušeniu priamo montovateľná do žľabov, podlahových krabíc a technologických stípov rôznych výrobcov: Legrand, OBO Bettermann, Elektraplan Niedax, atď... (str.03) Vhodný pre montáž na Materiál kontaktov Cykly zapojenie / rozpojenie 50x50 mm biela RAL mm káble s plným jadrom od 0,5 do 0,64 mm (od AWG 24 do AWG 22) fosfor-bronzová zliatina s 50 μ zlata min. 750 komponenty / tienené 37

38 Metalická kabeláž / komponenty / tienené 00 Zásuvka Modulo45, Category 5E, 2xRJ45/s podpovrchová, osadená P/N: 6020-UP + KEJ-C5E-S-TL(2) osadená dvoma keystone jackmi KEJ-C5E-S-TL (str.35) rámik stredový modul biela RAL mm 8x8 mm 45x45 mm 00 Zásuvka Modulo45, Category 5E, 2xRJ45/s povrchová, osadená P/N: 6020-AP + KEJ-C5E-S-TL(2) osadená dvoma keystone jackmi KEJ-C5E-S-TL (str.35) Krabica na omietku rámik stredový modul 8x8x40 mm biela RAL9003 8x8 mm 45x45 mm 00 Zásuvka Modulo45, Category 5E, 2xRJ45/s podlahová/do žľabu, osadená P/N: KEJ-C5E-S-TL(2) osadená dvoma keystone jackmi KEJ-C5E-S-TL (str.35) plne kompatibilná s jednoduchým a viacnásobnými rámikmi Legrand Mosaic P/N , , , priamo montovateľná do žľabov, podlahových krabíc a technologických stĺpov rôznych výrobcov: Legrand, OBO Bettermann, Elektraplan Niedax, atď... Potrebná instalačná hĺbka 45x45 mm biela RAL mm 38

39 Zásuvkový modul, Category 5E, 2xRJ45/s do rámika Legrand Valena, osadený 00 P/N: KEJ-C5E-S-TL(2) osadený dvoma keystone jackmi KEJ-C5E-S-TL (str.35) priamy vstup pre patch káble protiprachová ochrana nevyužitých portov samozavieracími roletkami plne kompatibilný s jednoduchým a dvojitými rámikmi Legrand Valena P/N: 77445, , 77446, , 77049, x52 mm biela RAL mm Patch panel KOMPAKT, Category 5E, 24xRJ45/s P/N: duálny konektorovací blok 0 / LSA rýchla a jednoduchá montáž s použitím 0 alebo Krone narážacieho nástroja umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 00 dokonale tienený voči elektromagnetickému rušeniu určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment (str.03) Výška Šírka Hĺbka (vrátane káblového menežmentu) Materiál Vhodný pre káble s plným jadrom U (44,5 mm) 9 (482,6 mm) 29 mm oceľ čierna RAL9005 štruktúrovaný, matný od 0,5 do 0,64 mm (od AWG 24 do AWG 22) komponenty / tienené 39

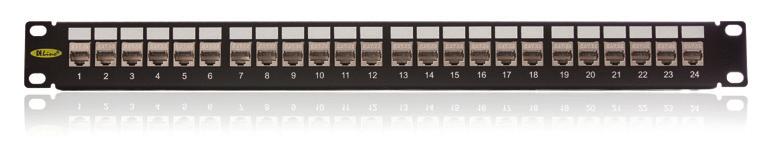

40 Metalická kabeláž / komponenty / tienené 00 Patch panel, Category 5E, 24xRJ45/s osadený P/N: KEP-C5E-S-TL osadený 24 keystone jackmi KEJ-C5E-S-TL (str.35) určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment sťahovacie pásky na uchytenie káblov (24 ks) sada skrutiek M6 s plávajúcimi maticami (4 ks) uzemňovacia skrutka s podložkou ( ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) predné čelo Materiál zadná časť U (44,5 mm) 9 (482,6 mm) 52 mm oceľ poniklovaná oceľ s antikoróznou úpravou čierna RAL9005 štruktúrovaný, matný Patch panel 0 pre 8xRJ45 neosadený P/N: RAB-PP-X0-C4 určený pre montáž do 0 rozvádzačov integrovaný zadný káblový menežment sada skrutiek M6 s plávajúcimi maticami (4 ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) Materiál U (44,5 mm) 0 (254 mm) 66 mm oceľ čierna RAL9005 štruktúrovaný, matný 40

41 Patch panel pre 24xRJ45 neosadený P/N: KEP-EMPTY-S určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment sťahovacie pásky na uchytenie káblov (24 ks) sada skrutiek M6 s plávajúcimi maticami (4 ks) uzemňovacia skrutka s podložkou ( ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) predné čelo Materiál zadná časť U (44,5 mm) 9 (482,6 mm) 52 mm oceľ poniklovaná oceľ s antikoróznou úpravou čierna RAL9005 štruktúrovaný, matný Kábel FTP 4x2xAWG24, Category 5E, 25 P/N: KE300S m na bubnoch 25 P/N: KE300S24-RLX 305 m v krabiciach kábel so spoločným tienením AL/PET fóliou a s PVC plášťom umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 25 umožňuje montáž RJ45 konektorov priamo na kábel Min. polomer ohybu Max. ťahová sila pri inštalácii Teplotný rozsah Vonkajší priemer kábla Priemer medených jadier NVP pri inštalácii 50 mm pri prevádzke 25 mm 80 N (8 kg) pri inštalácii 0 C až +50 C pri prevádzke -20 C až +60 C 5,9 mm 0,5 mm (AWG 24) 69% Tento produkt je certifi kovaný v medzinárodných nezávislých laboratóriách 3P v zmysle ISO/IEC 80 (Ed. 2.2), EN 5073-:20, ANSI/TIA 568-C.2, IEC (Ed. 2), EN (Ed. 2), IEC Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vpravo). Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií 3P komponenty / tienené 4

42 Metalická kabeláž / komponenty / tienené 25 LS0H Kábel FTP 4x2xAWG24, Category 5E, 25, LSOH P/N: KE300S24LSOH 500 m na bubnoch P/N: KE300S24LSOH-RLX 305 m v krabiciach kábel so spoločným tienením AL/PET fóliou a s LSOH bezhalogénovým plášťom umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 25 umožňuje montáž RJ45 konektorov priamo na kábel spĺňa protipožiarne požiadavky na priestory s vyššou koncentráciou osôb podľa vyhlášky Ministerstva vnútra SR č. 225/202 Z.z. 9 Min. polomer ohybu Max. ťahová sila pri inštalácii Teplotný rozsah Vonkajší priemer kábla Priemer medených jadier NVP pri inštalácii 50 mm pri prevádzke 25 mm 80 N (8 kg) pri inštalácii 0 C až +50 C pri prevádzke -20 C až +60 C 5,9 mm 0,5 mm (AWG 24) 69% Tento produkt je certifi kovaný v medzinárodných nezávislých laboratóriách 3P v zmysle ISO/IEC 80 (Ed. 2.2), EN 5073-:20, ANSI/TIA 568-C.2, IEC (Ed. 2), EN (Ed. 2), IEC , IEC 6034-, IEC amendment a IEC Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vľavo). Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií 3P 25 OUTDOOR Kábel FTP 4x2xAWG24, Category 5E, 25 do vonkajšieho prostredia P/N: KE300S24OUT 500 m na bubnoch kábel určený do vonkajšieho prostredia dvojitý plášť celkovej hrúbky,65 mm mimoriadne odolný voči mechanickému poškodeniu a vplyvom prostredia stabilizovaný voči UV žiareniu, odolný voči prenikaniu vlhkosti a vode umožňuje montáž RJ45 konektorov priamo na kábel duša kábla je identická s konštrukciou KE300S24 (viď str. 4) umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 25 Min. polomer ohybu Max. ťahová sila pri inštalácii Teplotný rozsah Vonkajší priemer kábla Hrúbka vonkajšieho PE plášťa Hrúbka vnútorného plášťa Priemer medených jadier NVP pri inštalácii 64 mm pri prevádzke 32 mm 82 N (8,2 kg) pri inštalácii 0 C až +50 C pri prevádzke -20 C až +75 C 8,0 mm,25 mm 0,4 mm 0,5 mm (AWG 24) 69% Tento produkt je certifi kovaný v medzinárodných nezávislých laboratóriách 3P v zmysle ISO/IEC 80 amendment 2 (Ed. 2), EN 5073-:2007, amendment 2 (FprAB júl 200), ANSI/TIA 568-C.2 a IEC (Ed. 2), EN (Ed. 2) Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vľavo). Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií 3P 42

43 Patch kábel FTP, Category 5E, LSOH P/N: KEL-C5E-F-005 dĺžka 0.5 m P/N: KEL-C5E-F-050 dĺžka 5 m 00 LS0H P/N: KEL-C5E-F-00 dĺžka m P/N: KEL-C5E-F-070 dĺžka 7 m P/N: KEL-C5E-F-05 dĺžka.5 m P/N: KEL-C5E-F-00 dĺžka 0 m P/N: KEL-C5E-F-020 P/N: KEL-C5E-F-030 dĺžka 2 m dĺžka 3 m P/N: KEL-C5E-F-50 P/N: KEL-C5E-F-xxx dĺžka 5 m iná dĺžka Pozn. : iná ako štandardná farba patch kábla sa uvádza v objednávke slovne kábel so spoločným tienením AL/PET fóliou a s LSOH bezhalogénovým plášťom RJ45 konektor rozmermi a prenosovými vlastnosťami spĺňa normu IEC umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 00 tienený voči elektromagnetickému rušeniu spĺňa protipožiarne požiadavky na priestory s vyššou koncentráciou osôb podľa vyhlášky Ministerstva vnútra SR č. 225/202 Z.z. 9 Teplotný rozsah Min. polomer ohybu Vonkajší priemer kábla Priemer medených jadier Materiál kontaktov Cykly zapojenie / rozpojenie (štandardná) -20 C až +60 C 20 mm 5,4 mm AWG 26 / 7 fosfor-bronzová zliatina s 50 μ zlata min. 750 kábel šedá RAL7032 priechodka šedá RAL7032 Patch kábel S/FTP, Category 5E P/N: KEN-C5E-T-005 dĺžka 0.5 m P/N: KEN-C5E-T-050 dĺžka 5 m 00 P/N: KEN-C5E-T-00 dĺžka m P/N: KEN-C5E-T-070 dĺžka 7 m P/N: KEN-C5E-T-05 dĺžka.5 m P/N: KEN-C5E-T-00 dĺžka 0 m P/N: KEN-C5E-T-020 dĺžka 2 m P/N: KEN-C5E-T-50 dĺžka 5 m P/N: KEN-C5E-T-030 dĺžka 3 m P/N: KEN-C5E-T-xxx iná dĺžka kábel so spoločným tienením AL/PET fóliou a opletením z medených pocínovaných drôtov s PVC plášťom RJ45 konektor rozmermi a prenosovými vlastnosťami spĺňa normu IEC umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 00 tienený voči elektromagnetickému rušeniu Teplotný rozsah Min. polomer ohybu Vonkajší priemer kábla Priemer medených jadier Materiál kontaktov Cykly zapojenie / rozpojenie -25 C až +60 C 23 mm 5,8 mm AWG 26 / 7 fosfor-bronzová zliatina s 50 μ zlata min. 750 kábel šedá RAL7035 priechodka šedá RAL7035 komponenty / tienené 43

44 Metalická kabeláž / komponenty / tienené Konektor FM45, xrj45/s P/N: KE3223 umožňuje montáž priamo na inštalačné káble,, A, Cat. 7, Cat. 7 A beznástrojová, rýchla a jednoduchá montáž umožňuje pripojenie IP kamier a bezdrôtových zariadení bez potreby použitia zásuvok a patch káblov výkonnostná kategória záleží od konkrétnej topológie a usporiadania siete Vhodný pre montáž na káble s plným jadrom od 0,40 mm do 0,64 mm (od AWG 26 do AWG 23) káble s lankovým jadrom od AWG 26 / 7 do AWG 23 / 7 káble s vonkajším priemerom od 4,5 do 8 mm 00 Držiak na DIN lištu, Category 5E, xrj45/s osadený P/N: HN-DIN-C5ES osadený keystone jackom KEJ-C5E-S-TL (str.35) montovateľný na DIN lištu v domových, bytových a priemyselných elektrických rozvádzačoch (home networking a priemyselný ethernet) protiprachová ochrana nevyužitých portov záklapkou 600 Spojovací modul, LSA P/N: KE-AD-C6S slúži na spojenie preseknutých káblov alebo núdzové predĺženie trasy (str.03) spojenie káblov sa realizuje cez LSA konektorovacie bloky zaručuje šírku prenosového pásma 600 výkonnostná kategória záleží od konkrétnej topológie a usporiadania siete Vhodný pre káble s plným jadrom od 0,40 mm do 0,64 mm (AWG 26 do AWG 22) s vonkajším priemerom od 4,5 do 7,9 mm 44

45 Záslepka do patch panelu a zásuvky P/N: 59 slúži na zaslepenie neosadených portov v patch paneloch a zásuvkách biela RAL9003 Konektor RJ45/s, 8p8c, 50μ Au univerzálny 00 P/N: 58G692U univerzálne použiteľný na káble s lankovým aj plným jadrom tienený voči elektromagnetickému rušeniu rozmermi a prenosovými vlastnosťami spĺňa normu IEC Vhodný pre montáž na Materiál kontaktov Cykly zapojenie / rozpojenie káble s plným jadrom od 0,4 mm do 0,5 mm (od AWG 26 do AWG 24) káble s lankovým jadrom od AWG 26 do AWG 24 káble s vonkajším priemerom od 4,5 do 8 mm zliatina medi s vrstvou 50 μ zlata min. 200 Gumová káblová priechodka na konektor RJ45 P/N: MP-SR-G4 Pozn. : iná ako štandardná farba sa uvádza v objednávke slovne (modrá, zelená, žltá, čierna, červená) chráni spoj medzi káblom a konektorom, zabraňuje zalomeniu kábla v mieste najväčšieho namáhania použitie rôznych farieb uľahčuje orientáciu v prepojovacom poli (štandardná) šedá RAL7035 komponenty / tienené 45

46 Metalická kabeláž / komponenty / netienené komponenty netienené 00 umožňujú prenosovú rýchlosť /s, garantujú funkčnosť všetkých štandardizovaných protokolov vrátane 000BASE-T a poskytujú šírku prenosového pásma 00 inštalujú sa už viac ako 0 rokov a od roku 2002 predstavujú minimálny štandard definovaný normami požiadavky 000BASE-T na šírku prenosového pásma spĺňajú s viac ako 20 %-nou bezpečnostnou rezervou zostávajú naďalej vhodným a perspektívnym riešením pre firmy s nižšími nárokmi na množstvo prenášaných dát Definície a vlastnosti komponent je produkt, ktorý spĺňa požiadavky na výkonnostnú kategóriu v zmysle medzinárodnej normy ISO/IEC 80:20(Ed. 2.2). Kabeláž vybudovaná z týchto komponentov nie je chránená tienením voči elektromagnetickému rušeniu. V porovnaní s tieneným riešením si vyžaduje až päťnásobne väčšie odstupy pri súbehu so silovými vodičmi. Záruky Na kabeláže vybudované z KELine komponentov je poskytovaná záruka v dĺžke 25 rokov. Pre koncového užívateľa záruku sprostredkujú fi rmy autorizované ako KELine inštalatér a KELine projektant. 25 year warranty 46

47 Keystone Jack, Category 5E, RJ45/u P/N: KEJ-C5E-U-TL 00 beznástrojová, rýchla a jednoduchá montáž umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 00 nie je chránený tienením voči elektromagnetickému rušeniu použiteľný do širokého sortimentu zásuviek, podlahových krabíc a žľabových systémov (str.49) Vhodný pre montáž na Materiál kontaktov Cykly zapojenie / rozpojenie káble s plným jadrom od 0,5 do 0,64 mm (od AWG 24 do AWG 22) 5-35 mm pre zásuvky so šikmým vstupom 42 mm pre zásuvky s priamym vstupom fosfor-bronzová zliatina s vrstvou 50 μ zlata min. 750 Zásuvka Modulo50, Category 5E, 2xRJ45/u podpovrchová, osadená 00 P/N: 6040-UP + KEJ-C5E-U-TL(2) osadená dvoma keystone jackmi KEJ-C5E-U-TL (str.47) rámik stredový modul biela RAL mm 80x80 mm 50x50 mm Zásuvka Modulo50, Category 5E, 2xRJ45/u povrchová, osadená P/N: 6040-AP + KEJ-C5E-U-TL(2) osadená dvoma keystone jackmi KEJ-C5E-U-TL (str.47) Krabica na omietku rámik stredový modul 80x80x40 mm biela RAL900 80x80 mm 50x50 mm 00 komponenty / netienené 47

48 Metalická kabeláž / komponenty / netienené 00 Zásuvka Modulo50, Category 5E, 2xRJ45/u podlahová / do žľabu, osadená P/N: KEJ-C5E-U-TL(2) osadená dvoma keystone jackmi KEJ-C5E-U-TL (str.47) priamo montovateľná do žľabov, podlahových krabíc a technologických stípov rôznych výrobcov: Legrand, OBO Bettermann, Elektraplan Niedax, atď... 50x50 mm biela RAL mm 00 Zásuvka Modulo45, Category 5E, 2xRJ45/u podpovrchová, osadená P/N: 6020-UP + KEJ-C5E-U-TL(2) osadená dvoma keystone jackmi KEJ-C5E-U-TL (str.47) rámik stredový modul biela RAL mm 8x8 mm 45x45 mm 00 Zásuvka Modulo45, Category 5E, 2xRJ45/u povrchová, osadená P/N: 6020-AP + KEJ-C5E-U-TL(2) osadená dvoma keystone jackmi KEJ-C5E-U-TL (str.47) Krabica na omietku rámik stredový modul 8x8x40 mm biela RAL9003 8x8 mm 45x45 mm 48

49 Zásuvka Modulo45, Category 5E, 2xRJ45/u podlahová/do žľabu, osadená 00 P/N: KEJ-C5E-U-TL(2) osadená dvoma keystone jackmi KEJ-C5E-U-TL (str.47) plne kompatibilná s jednoduchým a viacnásobnými rámikmi Legrand Mosaic P/N , , , priamo montovateľná do žľabov, podlahových krabíc a technologických stĺpov rôznych výrobcov: Legrand, OBO Bettermann, Elektraplan Niedax, atď... 45x45 mm biela RAL mm Zásuvkový modul, Category 5E, 2xRJ45/u do rámika Legrand Valena, osadený 00 P/N: KEJ-C5E-U-TL(2) osadený dvoma keystone jackmi KEJ-C5E-U-TL (str.47) priamy vstup pre patch káble protiprachová ochrana nevyužitých portov samozavieracími roletkami plne kompatibilný s jednoduchým a dvojitými rámikmi Legrand Valena P/N: 77445, , 77446, , 77049, x52 mm biela RAL mm Príklady kompatibility zásuviek ďalších výrobcov s keystone jackom ABB Element ABB Time ABB Swing Schneider Anya Niko Pure Schneider Unica Niko Intense Schneider Sedna Niko Original komponenty / netienené 49

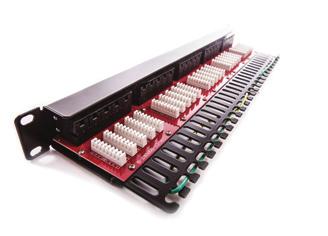

50 Metalická kabeláž / komponenty / netienené 00 Patch panel KOMPAKT, Category 5E, 24xRJ45/u osadený P/N: (str.03) duálny konektorovací blok 0 / LSA rýchla a jednoduchá montáž s použitím 0 alebo Krone narážacieho nástroja umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 00 nie je chránený voči elektromagnetickému rušeniu určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment Výška Šírka Hĺbka (vrátane káblového menežmentu) Materiál Vhodný pre káble s plným jadrom U (44,5 mm) 9 (482,6 mm) 99,3 mm oceľ čierna RAL9005 štruktúrovaný, matný od 0,5 do 0,64 mm (od AWG 24 do AWG 22) 00 Patch panel, Category 5E, 24xRJ45/u osadený P/N: KEP-C5E-U-TL osadený 24 keystone jackmi KEJ-C5E-U-TL (str.47) určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment sťahovacie pásky na uchytenie káblov (24 ks) sada skrutiek M6 s plávajúcimi maticami (4 ks) uzemňovacia skrutka s podložkou ( ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) predné čelo Materiál zadná časť U (44,5 mm) 9 (482,6 mm) 52 mm oceľ poniklovaná oceľ s antikoróznou úpravou čierna RAL9005 štruktúrovaný, matný 50

51 Patch panel 0 pre 8xRJ45 neosadený P/N: RAB-PP-X0-C4 určený pre montáž do 0 rozvádzačov integrovaný zadný káblový menežment sada skrutiek M6 s plávajúcimi maticami (4 ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) Materiál U (44,5 mm) 0 (254 mm) 66 mm oceľ čierna RAL9005 štruktúrovaný, matný Patch panel pre 24xRJ45 neosadený P/N: KEP-EMPTY-S určený pre montáž do 9 rozvádzačov integrovaný zadný káblový menežment sťahovacie pásky na uchytenie káblov (24 ks) sada skrutiek M6 s plávajúcimi maticami (4 ks) uzemňovacia skrutka s podložkou ( ks) Výška Šírka Hĺbka (vrátane káblového menežmentu) predné čelo Materiál zadná časť U (44,5 mm) 9 (482,6 mm) 52 mm oceľ poniklovaná oceľ s antikoróznou úpravou čierna RAL9005 štruktúrovaný, matný komponenty / netienené 5

52 Metalická kabeláž / komponenty / netienené 25 Kábel UTP 4x2xAWG24, Category 5E, 25 P/N: RLX netienený kábel s PVC plášťom umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 25 umožňuje montáž RJ45 konektorov priamo na kábel Min. polomer ohybu Max. ťahová sila pri inštalácii Teplotný rozsah Vonkajší priemer kábla Priemer medených jadier NVP pri inštalácii 50 mm pri prevádzke 25 mm 80 N (8 kg) pri inštalácii 0 C až +50 C pri prevádzke -20 C až +60 C 5,9 mm 0,5 mm (AWG 24) 69% Tento produkt je certifi kovaný v medzinárodných nezávislých laboratóriách 3P v zmysle ISO/IEC 80 amendment 2 (Ed. 2), EN 5073-:2007, amendment 2 (FprAB júl 200), ANSI/TIA 568-C.2 a IEC (Ed. 2), EN (Ed. 2), IEC Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií 3P 25 LS0H Kábel UTP 4x2xAWG24, Category 5E, 25, LSOH P/N: KE300U24LSOH-RLX netienený kábel s LSOH bezhalogénovým plášťom umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 25 umožňuje montáž RJ45 konektorov priamo na kábel spĺňa protipožiarne požiadavky na priestory s vyššou koncentráciou osôb podľa vyhlášky Ministerstva vnútra SR č. 225/202 Z.z. 9 Min. polomer ohybu Max. ťahová sila pri inštalácii Teplotný rozsah Vonkajší priemer kábla Priemer medených jadier NVP pri inštalácii 50 mm pri prevádzke 25 mm 80 N (8 kg) pri inštalácii 0 C až +50 C pri prevádzke -20 C až +60 C 5,9 mm 0,5 mm (AWG 24) 69% Tento produkt je certifi kovaný v medzinárodných nezávislých laboratóriách 3P v zmysle ISO/IEC 80 (Ed. 2.2), EN 5073-:20, ANSI/TIA 568-C.2, IEC (Ed. 2), EN (Ed. 2), IEC , IEC 6034-, IEC amendment a IEC Originál certifi kátu je možné získať priamo z web stránky skúšobne pomocou QR kódu (viď vľavo). Sériová výroba tohto produktu sa realizuje pod dohľadom laboratórií 3P 52

53 Patch kábel UTP, Category 5E P/N: KEN-C5E-U-005 dĺžka 0.5 m P/N: KEN-C5E-U-050 dĺžka 5 m 00 P/N: KEN-C5E-U-00 dĺžka m P/N: KEN-C5E-U-070 dĺžka 7 m P/N: KEN-C5E-U-05 dĺžka.5 m P/N: KEN-C5E-U-00 dĺžka 0 m P/N: KEN-C5E-U-020 dĺžka 2 m P/N: KEN-C5E-U-50 dĺžka 5 m P/N: KEN-C5E-U-030 dĺžka 3 m P/N: KEN-C5E-U-xxx iná dĺžka netienený kábel s PVC plášťom RJ45 konektor rozmermi a prenosovými vlastnosťami spĺňa normu IEC umožňuje prenos všetkých vysokorýchlostných protokolov vrátane 000BASE-T zaručuje šírku prenosového pásma 00 nie je chránený tienením voči elektromagnetickému rušeniu Teplotný rozsah Min. polomer ohybu Vonkajší priemer kábla Priemer medených jadier Materiál kontaktov Cykly zapojenie / rozpojenie -25 C až +60 C 22 mm 5,5 mm AWG 24 / 7 fosfor-bronzová zliatina s 50 μ zlata min. 750 kábel šedá RAL7035 priechodka šedá RAL7035 Konektor FM45, xrj45/s P/N: KE3223 umožňuje montáž priamo na inštalačné káble,, A, Cat. 7, Cat. 7 A beznástrojová, rýchla a jednoduchá montáž umožňuje pripojenie IP kamier a bezdrôtových zariadení bez potreby použitia zásuvok a patch káblov výkonnostná kategória záleží od konkrétnej topológie a usporiadania siete Vhodný pre montáž na káble s plným jadrom od 0,40 mm do 0,64 mm (od AWG 26 do AWG 23) káble s lankovým jadrom od AWG 26 / 7 do AWG 23 / 7 káble s vonkajším priemerom od 4,5 do 8 mm Držiak na DIN lištu, Category 5E, xrj45/u osadený P/N: HN-DIN-C5EU osadený keystone jackom KEJ-C5E-U-TL (str.47) montovateľný na DIN lištu v domových, bytových a priemyselných elektrických rozvádzačoch (home networking a priemyselný ethernet) protiprachová ochrana nevyužitých portov záklapkou 00 komponenty / netienené 53
