Betonárky. pre výrobu a dopravu ľahkého betónu (LB) kg/m³. Sila inovácie. Penobetón PBG. Polystyrénbetón PsB Trenčín, máj 2012

Transcript

1 Betonárky pre výrobu a dopravu ľahkého betónu (LB) kg/m³ Penobetón PBG Polystyrénbetón PsB Trenčín, máj 2012 Sila inovácie

2 Obsah Prístup a stratégia Portfólio produktov Výroba a expedícia Betonárky MS 1000 plnené domiešavačom MS 1000 so silom a dopravníkmi Aplikácie a technológie s MS 1000 Konkurenčné výhody betonárok MS 1000 Služby 2

3 Prístup a stratégia Výskum a vývoj nových materiálov a konštrukcií pre stavebníctvo Technológie výroby LB a konštrukcií Vývoj strojov a zariadení na LB 3

4 Obsah Prístup a stratégia Portfólio produktov Výroba a expedícia Betonárky MS 1000 plnené domiešavačom MS 1000 so silom a dopravníkmi Aplikácie a technológie s MS 1000 Konkurenčné výhody betonárok MS 1000 Služby 4

5 Betonárky typu MS 1000 MS 1000 Využitie: vyrovnávacie a spádové vrstvy podláh a striech výplne dutín základové dosky domov Čerpadlá GB MS 1000 S Dopravníky a násypky ZD Využitie aj pre: výrobu tvárnic a panelov odlievanie stien a stropov súbežné dávkovanie suchých komponentov...kompletné technologické riešenie 5

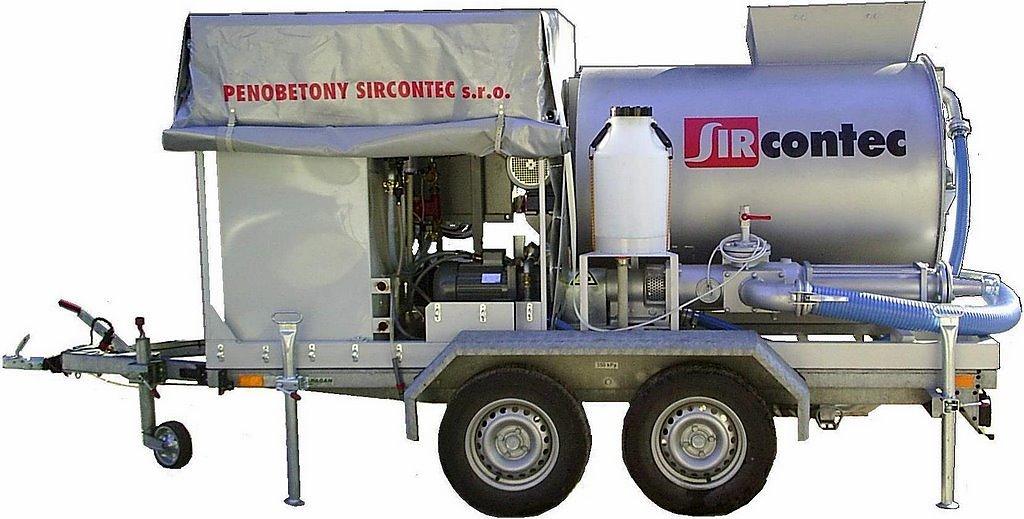

6 Betonárky typu MS 1000 Nádrž na vodu litrov Automatické dávkovanie prísady, napr. superplastifikátoru 3 čerpadlá na LB s riadením otáčok [ m³/hod ] : do výšky až 100 m 28 2 pohony miešadla s riadením otáčok 6

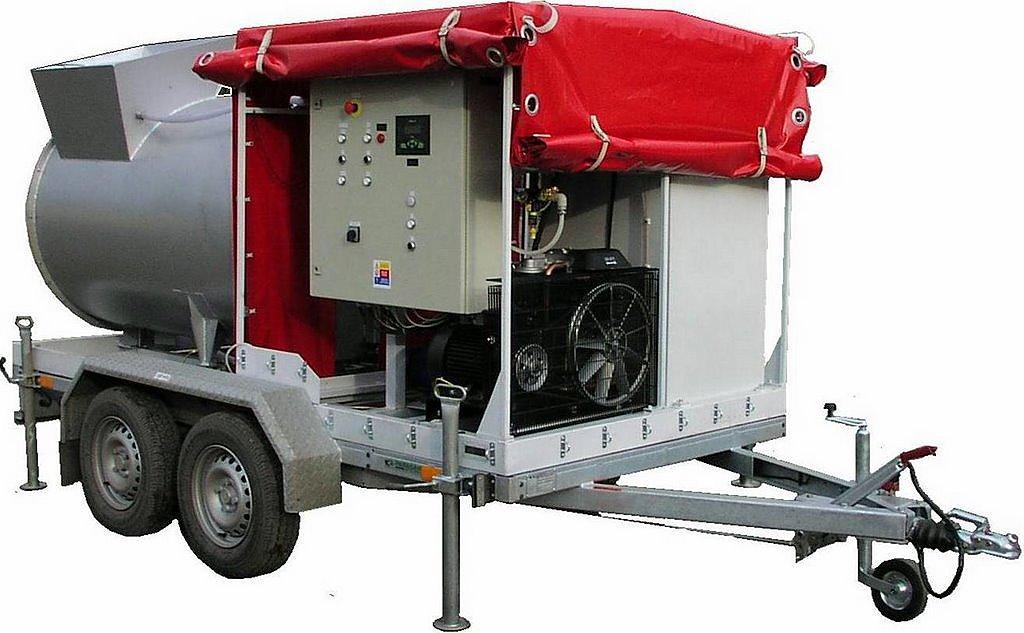

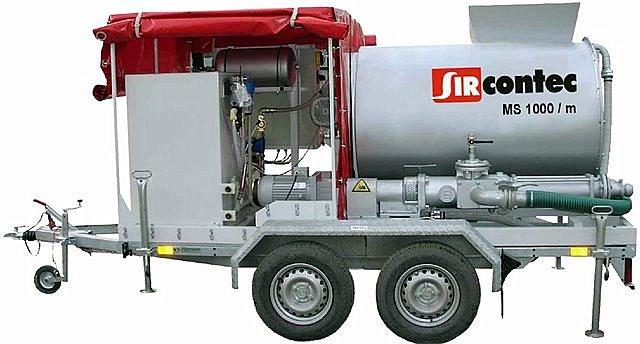

7 MS 1000/m (mobilná) Interná váha Riadenie počítačom 3 Penogenerátory Pena [ l/s ]: 7,5 10,5 13,5 Počítadla počtu motohodin a zámesi Všetky časti betonárky sú namontované na robustnom ráme... automatické dávkovanie komponentov 7

8 MS 1000 S Jednoduchá obsluha a údržba - Presné dávkovanie komponentov - Opakovateľný miešací miešací proces Váha 2 Váha 1...paralelné dávkovanie suchých komponentov 8

9 Schéma riadenia MS 1000 Vloženie receptúry LB Operátor Cement Piesok Riadiace centrum MS 1000 (Popolček) Voda Operátor nastaví množstvá jednotlivých vstupných komponentov LB Pena Prísady 9

10 Receptúry LB Modifikácia CLC - SIRCONTEC PBG 35 PBG 40 PBG 45 PBG 50 PBG 60 PBG 80 PBG 100 PBG 120 PBG 140 PBG 160 Hustota (umelo vysušené) [kg/m³] Cement Portland CEM 32,5R [kg] Piesok [kg] Prímes [kg] Voda do zámesi [kg] Množstvo peny [l] Voda v pene [kg] Vlákno FV1 [kg] 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Penotvorný koncentrát FN1 [kg] 1,76 1,71 1,66 1,60 1,60 1,43 1,24 1,04 0,84 0,66 Superplastifikátor FS1 [l] 0,9 1,0 1,2 1,4 1,2 1,6 1,8 2,0 2,1 2,3 Pomer H2O / CEM 0,66 0,65 0,60 0,56 0,52 0,49 0,48 0,48 0,48 0,46 Pevnosť v tlaku Rc [N/mm²] [MPa] 0,45 0,7 1 1,2 1, Súčiniteľ tep. vodivosti λ (priem.) [W/mK] 0,085 0,090 0,100 0,110 0,170 0,200 0,310 0,410 0,455 0,540 10

11 Schéma riadenia MS 1000 Vloženie receptúry LB Operátor Cement Dávkovanie Piesok Miešací proces Riadiace centrum MS 1000 (Popolček) Voda Pena Oba procesy sú automatické Štart výrobného cyklu spusti dávkovanie a miešací proces. Prísady...kontrola nad kvalitou LB a nákladmi 11

12 Schéma riadenia MS 1000 Vloženie receptúry LB Operátor Cement Dávkovanie Piesok Miešací proces Riadiace centrum MS 1000 (Popolček) Voda Doprava LB Pena Automatické čistenie Čerpadlo sa po vyprázdnení LB automaticky vypne Prísady...kontrola nad kvalitou LB a nákladmi 12

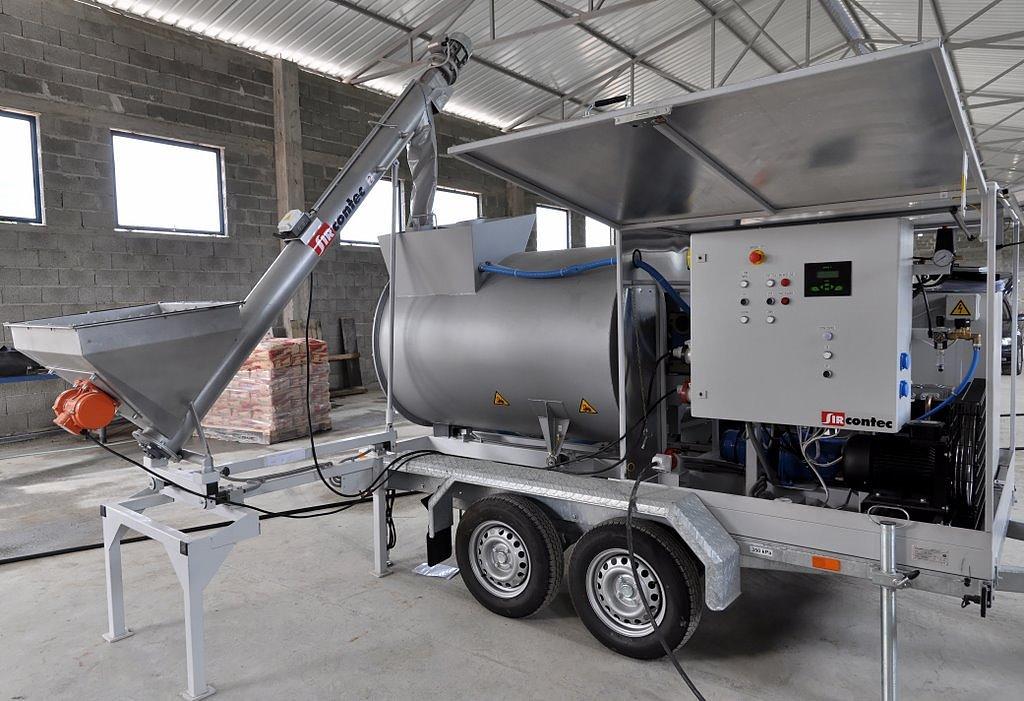

13 Betonárka MS 1000 S/m Vysoká modularita => univerzálne využitie Externá váha: Váha 2 Rám betonárky je pripevnený na brzdený podvozok...riadenie kvality výroby na stavbe 13

14 Obsah Prístup a stratégia Portfólio produktov Výroba a expedícia Betonárky MS 1000 plnené domiešavačom MS 1000 so silom a dopravníkmi Aplikácie a technológie s MS 1000 Konkurenčné výhody betonárok MS 1000 Služby 14

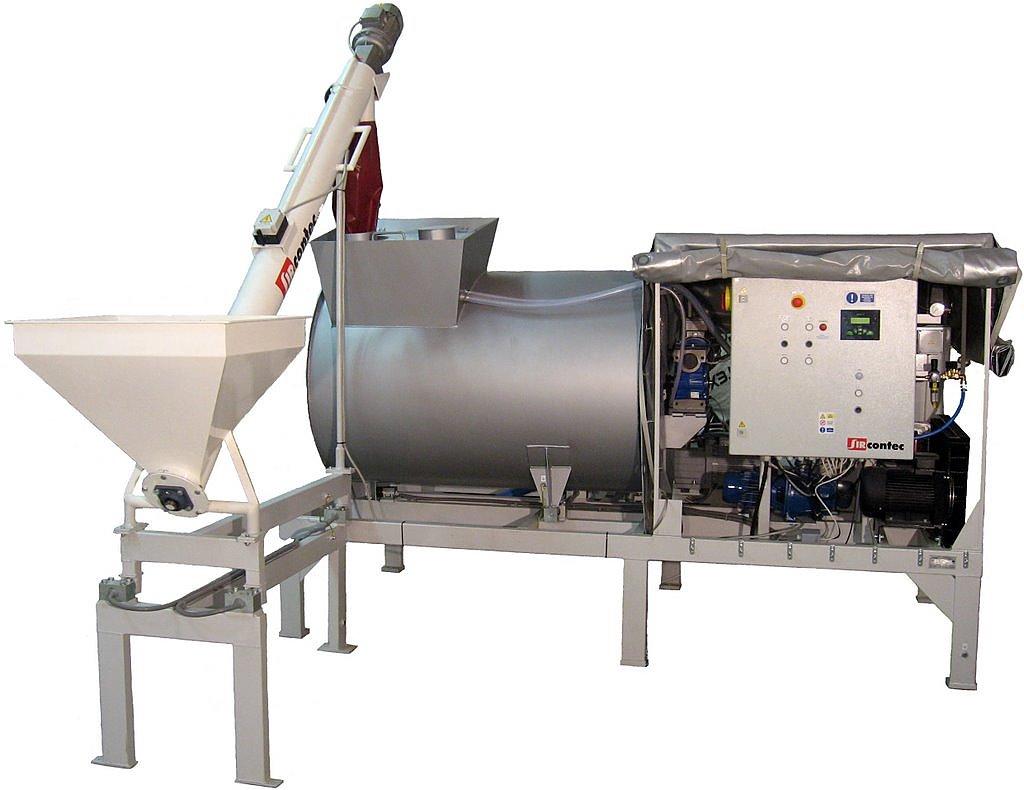

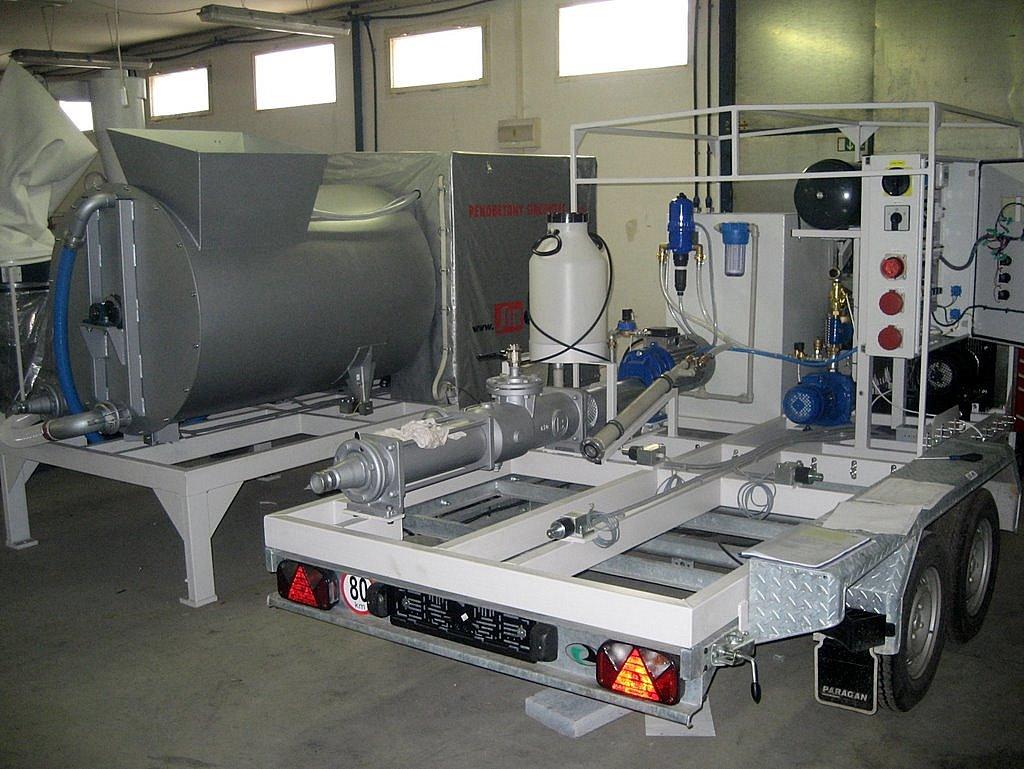

15 Výroba MS 1000 Všetky časti betonárky sa montujú na robustný rám 15

16 Výroba MS 1000 Sofistikované a robustné 16

17 Testovanie MS 1000 S dopravníkmi s vibrátorom na externej váhe 17

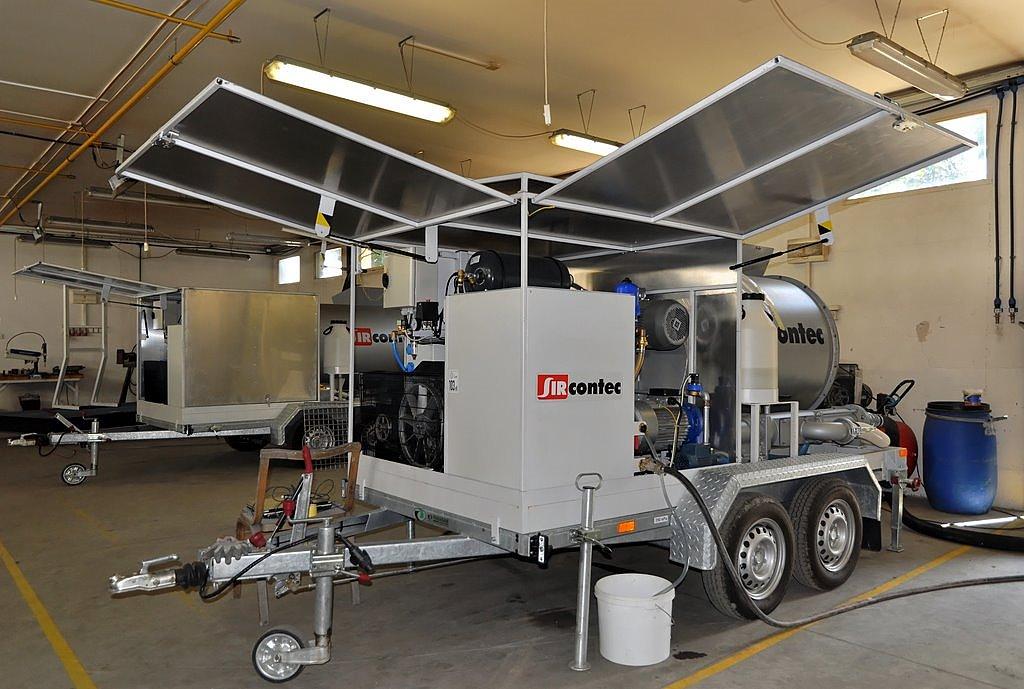

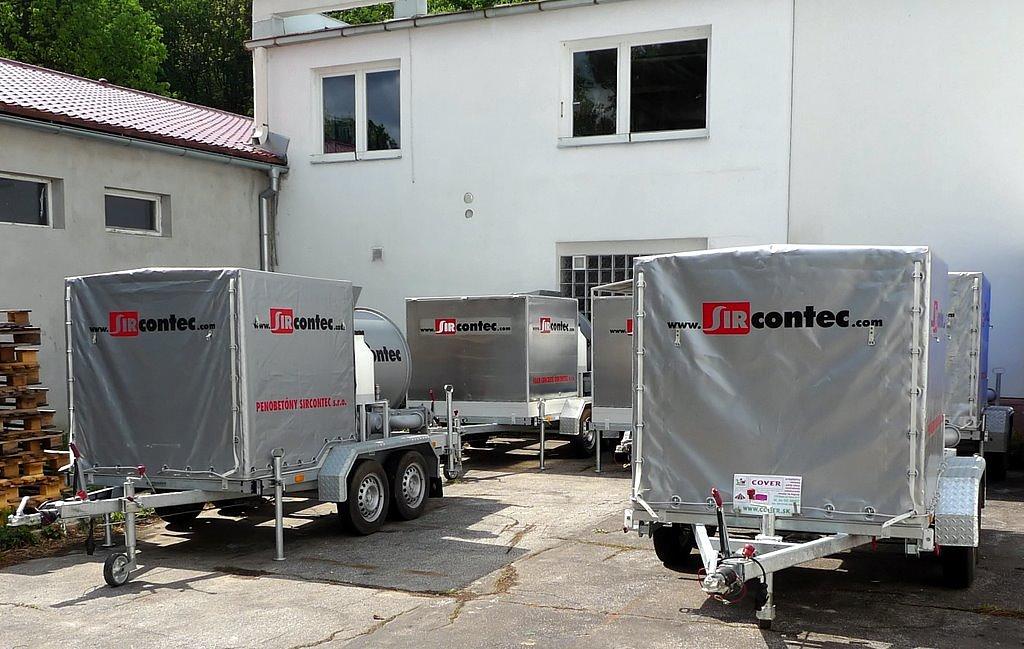

18 Pripravené k expedícii Hliníkový plech Dvojitá strecha Plachta 3 typy krytov nadstavby 18

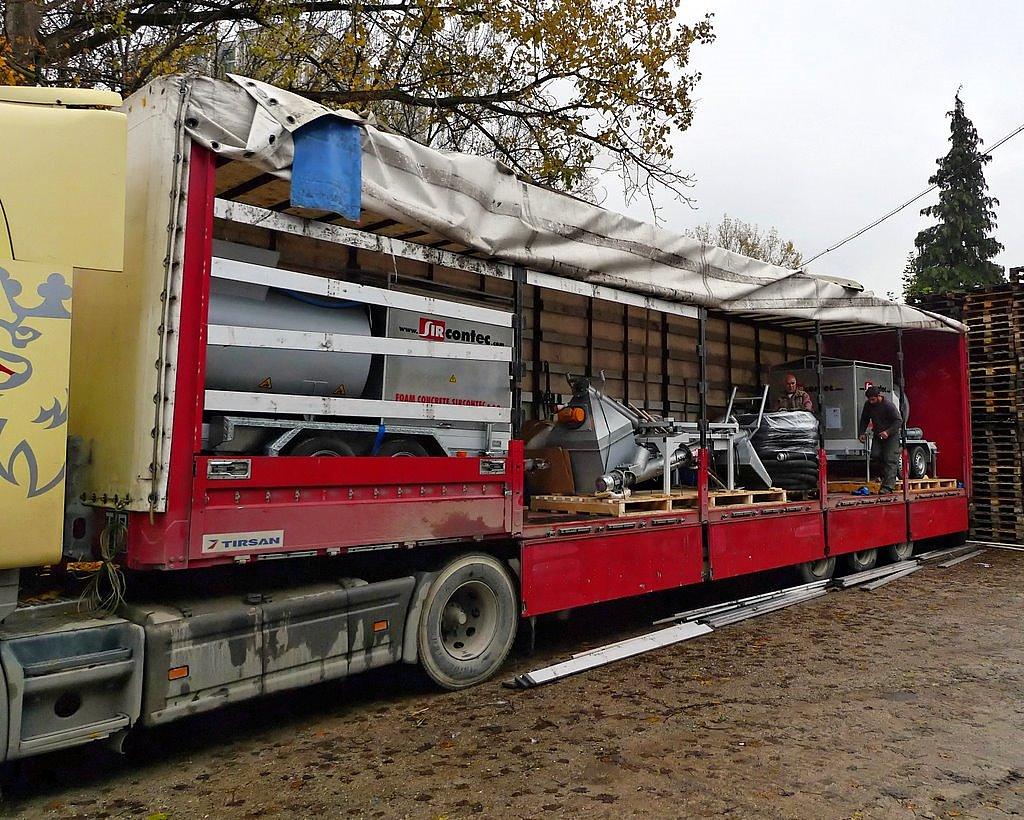

19 Expedícia betonárok MS

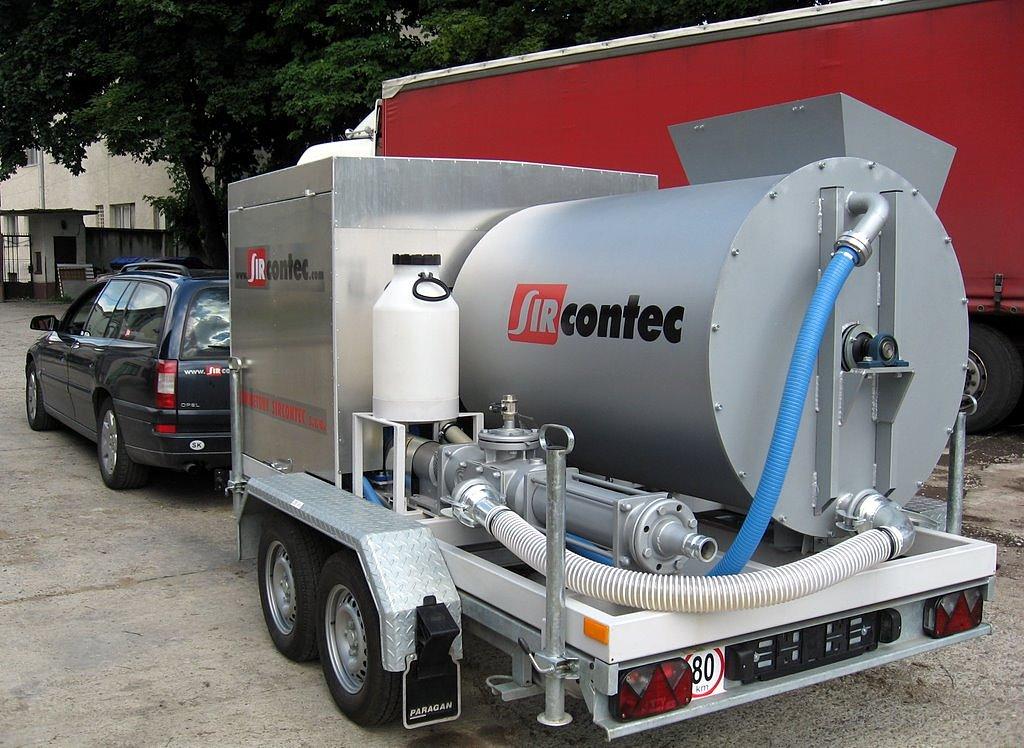

20 Preprava za osobným vozidlom Výkon až 15 m³/hod Mobilné zariadenie VŠETKO V JEDNOM Sofistikované a Flexibilné 20

21 Obsah Prístup a stratégia Portfólio produktov Výroba a expedícia Betonárky MS 1000 plnené domiešavačom MS 1000 so silom a dopravníkmi Aplikácie a technológie s MS 1000 Konkurenčné výhody betonárok MS 1000 Služby 21

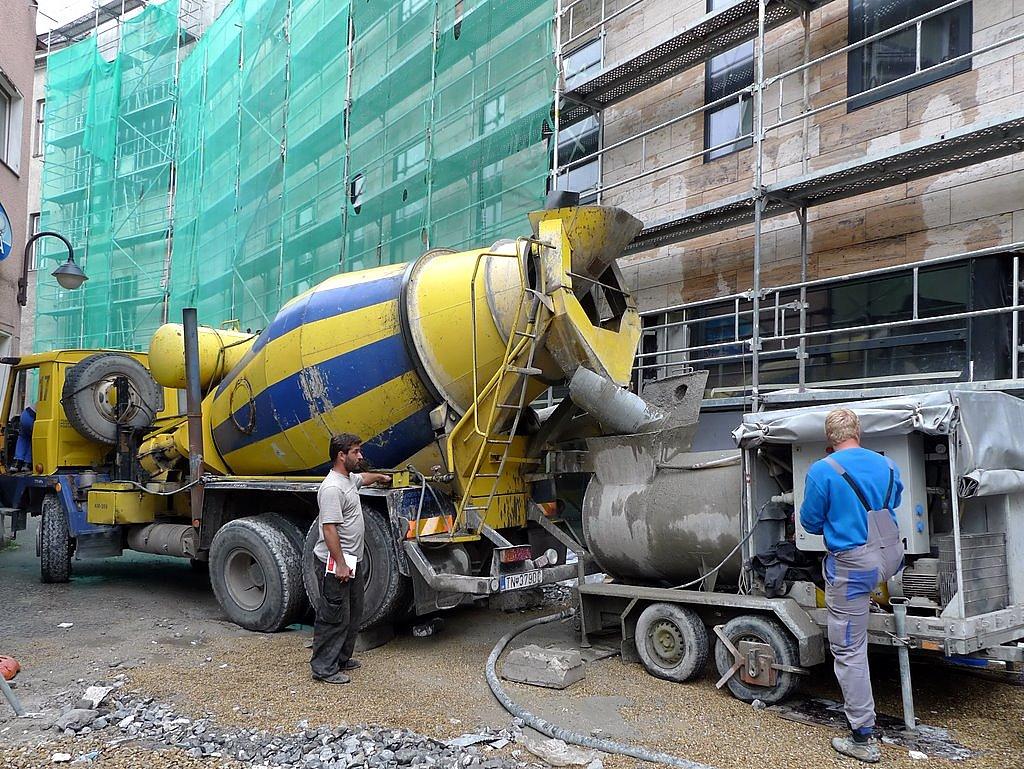

22 MS 1000 plnená domiešavačom MS 1000 maximalizuje využitie automixov: nie je potrebné voziť vzduch - zabezpečí požadovanú kvalitu LB na mieste spracovania - kontrola nad nákladmi Po nadávkovaní cementového mlieka, MS 1000 automaticky dopočíta a nadávkuje potrebné množstvo peny, prípadne aj vody. Jednoduché a rýchle 22

23 Obsah Prístup a stratégia Portfólio produktov Výroba a expedícia Betonárky MS 1000 plnené domiešavačom MS 1000 so silom a dopravníkmi Aplikácie a technológie s MS 1000 Konkurenčné výhody betonárok MS 1000 Služby 23

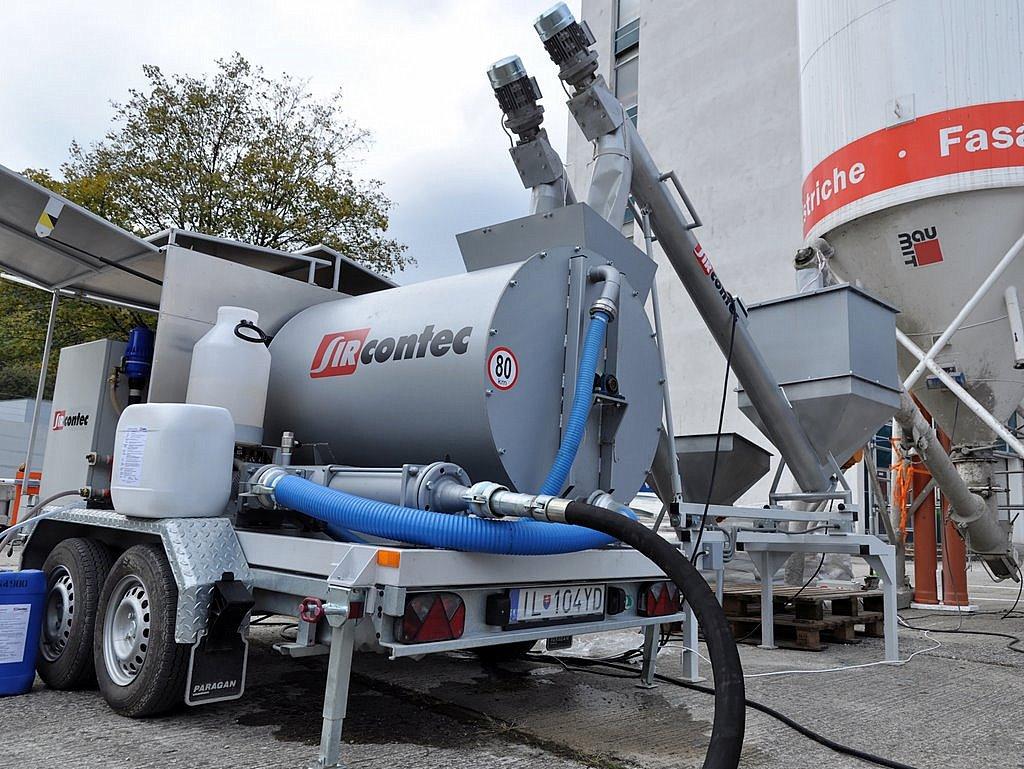

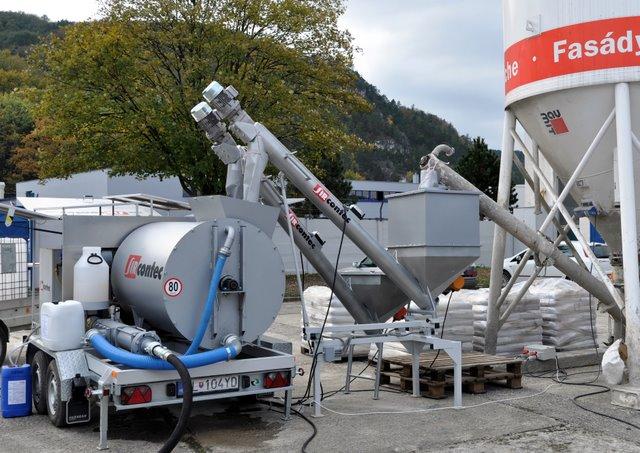

24 MS 1000 plnená zo sila Automatické dávkovanie => kontrola nad kvalitou LB a nákladmi...výhoda MS

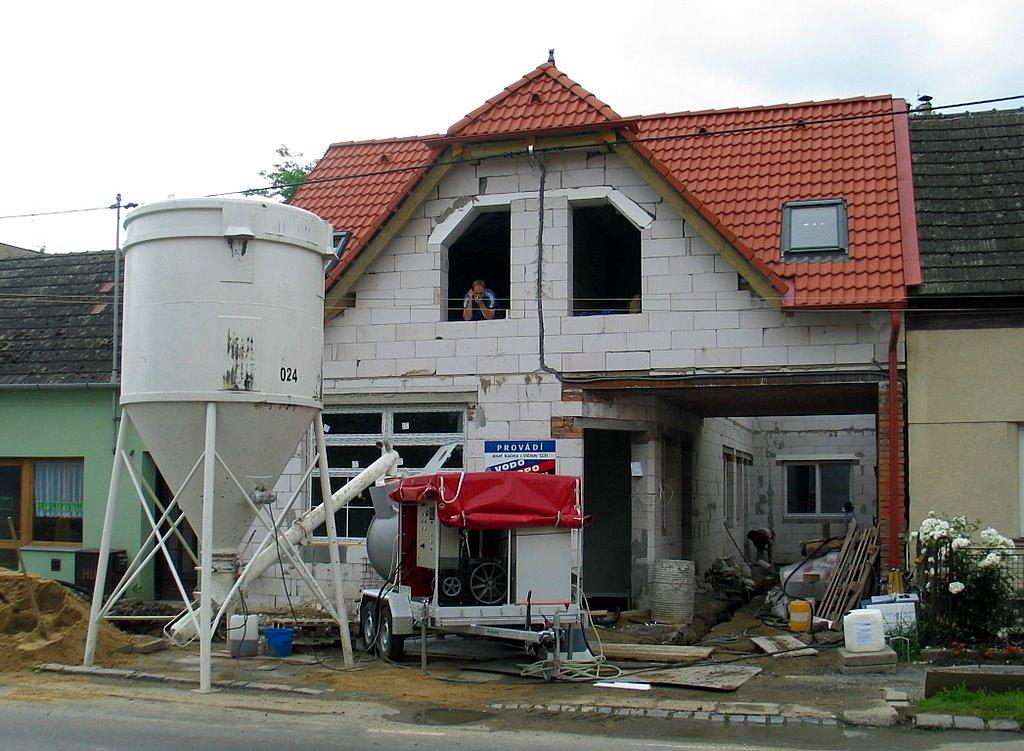

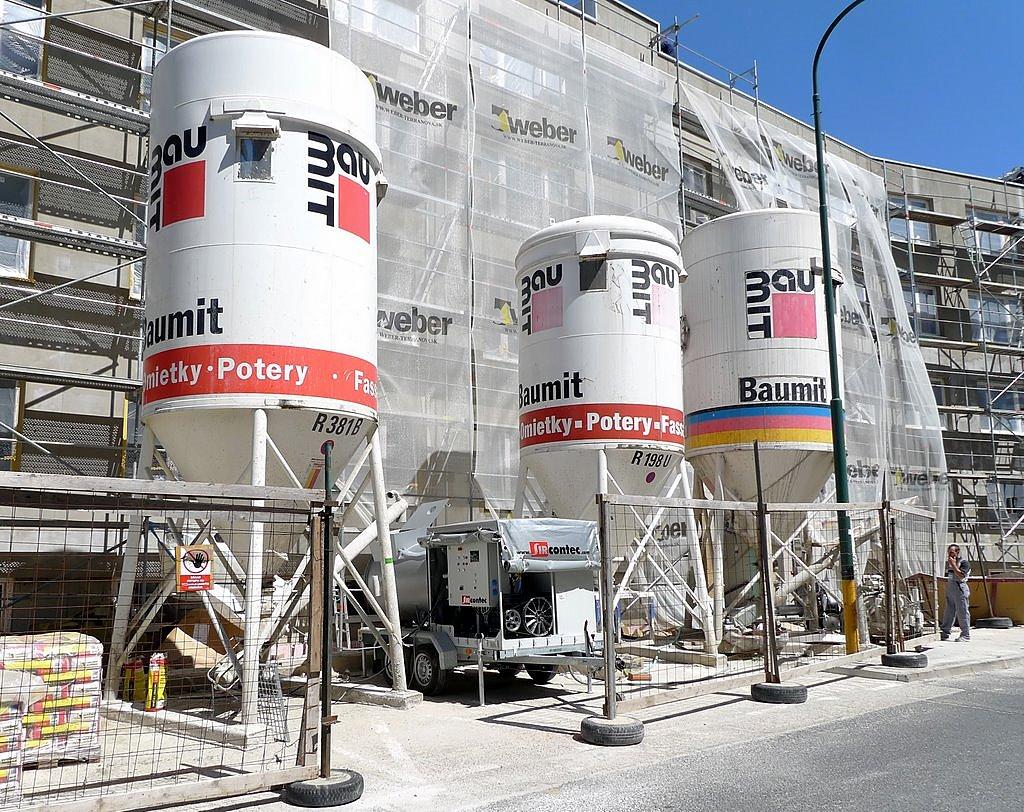

25 MS 1000 plnená zo sila... vysoká kapacita na malom priestore 25

26 MS 1000 S a 3 dopravníky...automatické dávkovanie všetkých komponentov 26

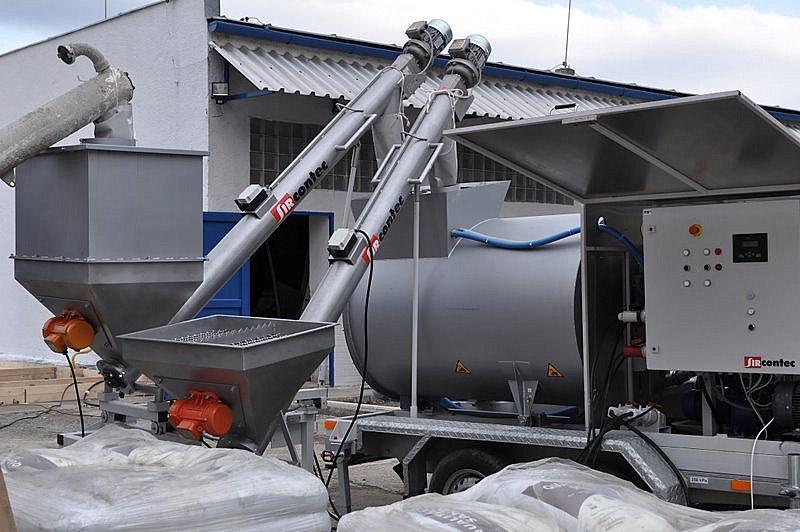

27 MS 1000 S a 3 dopravníky Zdvojené napájanie MS 1000 S ovláda všetky 3 dopravníky Inteligentné a spoľahlivé 27

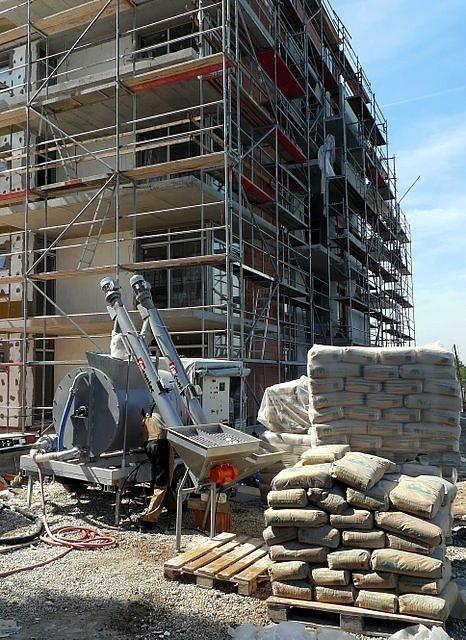

28 MS 1000 plnená dopravníkmi Penotvorný koncentrát FN1...automatické - presné dávkovanie komponentov 28

29 MS1000 Súčasný stav Vysoké pracovné výkony MS 1000 až 15 m³ PBG/hod (PBG 40, MS1000 plnená dopravníkom ZD) výtlačná výška pre PBG vlastným čerpadlom až do 100 m (PBG 40) dĺžka dopravných hadíc do 300 m (PBG 40) Vysoká modularita / konfigurovateľnosť MS čerpadla zameniteľné podľa aplikácie 3 penogenerátory interná a voliteľná externá váha variabilný výkon miešadla 3 typy krytov nádstavby vyhotovenie mobilné a stacionárne počítadla počtu motohodin a zámesí Kontrola kvality výroby LB a nákladov na produkciu automatické (počítačom) riadené dávkovanie všetkých komponentov a miešací proces automatizácia a pracovné postupy obmedzujúce vplyv chyby obsluhy na kvalitu vyrábaných LB Spoľahlivosť a údržba efektívna, robustná konštrukcia minimálne nároky na údržbu: 1 technik na cca 30 MS

30 Obsah Prístup a stratégia Portfólio produktov Výroba a expedícia Betonárky MS 1000 plnené domiešavačom MS 1000 so silom a dopravníkmi Aplikácie a technológie s MS 1000 Konkurenčné výhody betonárok MS 1000 Služby 30

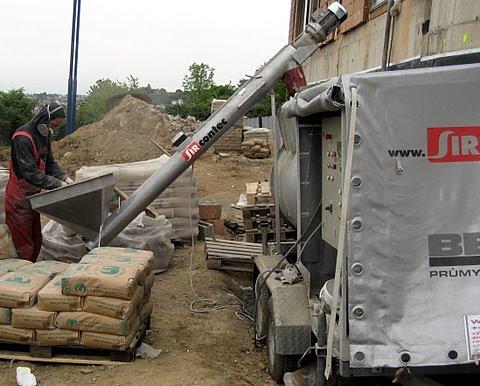

31 Výroba LB MS 1000 umožňuje automatické dávkovanie a podávanie všetkých komponentov Zabezpečuje stálu kvalitu vyrábaného PBG Suché komponenty sa môžu nakladať do násypok zo sila, manuálne alebo nakladačom... efektívne a spoľahlivé 31

32 Možnosti uplatnenia / aplikácie pre MS 1000 Vyrovnávacie vrstvy podláh Spádové vrstvy striech Výplne dutín Podkladové vrstvy podláh budov/halových objektov a ciest Stabilizácia a izolácia potrubí a nádrží Výroba prefabrikátov / panelov Odlievanie stien a stropov domov Všade tam, kde je potrebné LB vyrobiť a vyčerpať efektívnym spôsobom 32

33 Obsah Prístup a stratégia Portfólio produktov Výroba a expedícia Betonárky MS 1000 plnené domiešavačom MS 1000 so silom a dopravníkmi Aplikácie a technológie s MS 1000 Konkurenčné výhody betonárok MS 1000 Služby 33

34 Konkurenčné výhody MS 1000 V porovnaní s konkurenčnými špecializovanými zariadeniami na výrobu LB automatické dávkovanie všetkých vstupných komponentov => kontrola nad kvalitou a nákladmi najlepší pomer cena/výkon plnenie suchých komponentov pomocou dopravníkov alebo automixom alebo ručne MS 1000 v spolupráci maximalizuje využitie automixov (nie je potrebné voziť vzduch) po nadávkovaní cementového mlieka z automixu, MS 1000 automaticky dopočíta a nadávkuje potrebné množstvo technickej peny a prípadne aj vody mobilné zariadenie VŠETKO V JEDNOM vysoká modularita => univerzálne využitie V porovnaní s použitím podlahového EPS vyrovnanie podkladu podlahy s PBG je obvykle nákladovo nižšie ako s EPS efektivita práce s PBG je podstatne vyššia než s EPS bezstratová technológia 34

35 Obsah Prístup a stratégia Portfólio produktov Výroba a expedícia Betonárky MS 1000 plnené domiešavačom MS 1000 so silom a dopravníkmi Aplikácie a technológie s MS 1000 Konkurenčné výhody betonárok MS 1000 Služby 35

36 Servis a údržba Minimálne nároky na údržbu: 1 technik na cca 30 MS

37 Služby Technický servis Návrh receptúr pre výrobu LB Informačný servis ohľadne prevádzky zariadení a výroby LB aby naši zákazníci boli najlepší z hľadiska: pomeru cena / výkon špičky trhu kvality a spoľahlivosti produkcie 37

38 Viac informácii nájdete prosím na nižšie uvedených odkazoch: Betonárky nájdete na: Stroje nájdete na: Konštrukcie nájdete na: Akustická podlaha je na: Ľahké betóny sú na: V prípade akýchkoľvek otázok nás prosím neváhajte kontaktovať. 38

39 Sila inovácie Ďakujeme za Vašu pozornosť! SIRCONTEC s.r.o. K výstavisku Trenčín Slovak Republic Tel.: Fax: info@sircontec.com Staviame Váš svet 39
