UČEBNÉ TEXTY. Moderné vzdelávanie pre vedomostnú spoločnosť Meranie a diagnostika. Meranie snímačov a akčných členov
|
|
- Χαράλαμπος Σπυρίδιον Ελευθερόπουλος
- 5 χρόνια πριν
- Προβολές:
Transcript
1 Stredná priemyselná škola dopravná, Sokolská 911/94, Zvolen Kód ITMS projektu: Názov projektu: Zvyšovanie flexibility absolventov v oblasti dopravy UČEBNÉ TEXTY Vzdelávacia oblasť: Predmet: Ročník, triedy: Tematický celok: Vypracoval: Moderné vzdelávanie pre vedomostnú spoločnosť Meranie a diagnostika Tretí, triedy III.B, III.C Meranie snímačov a akčných členov Ing. A. Španiel Dátum: Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ
2 Obsah 1. Meranie na indukčnom snímači otáčok kľukového hriadeľa Meranie na Hallovom snímači otáčok vačkového hriadeľa Použitá literatúra Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 2 z 15
3 1. Meranie na indukčnom snímači otáčok kľukového hriadeľa Zadanie: Pomocou sondy HD25 zmerajte priebeh napäťových impulzov indukčného snímača otáčok kľukového hriadeľa. Postup: 1. Pripojte sondu na zdroj napätia a PC 2. Otvorte digitálny voltmeter 3. Zapnite zapaľovanie 4. Odpojte dvojpinový konektor 5. Zmerajte napätie medzi svorkou 1 a zemou, a medzi svorkou 2 a zemou (napätie cca. 2,5V) 6. Zmerajte odpor snímača medzi svorkou 1 a2. / 2-10 Ω kontrola/ 7. Spustite program a zvoľte jednokanálový osciloskop 8. Upravte časovú a napäťovú základňu (U-7,5V časová cca.10ms/d) 9. Pripojte merací kontakt na svorku 1(hnedý vodič) 10. Naštartujte motor, upravte otáčky 11. Meranie ukončite po správnom naplnení osciloskopu Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 3 z 15

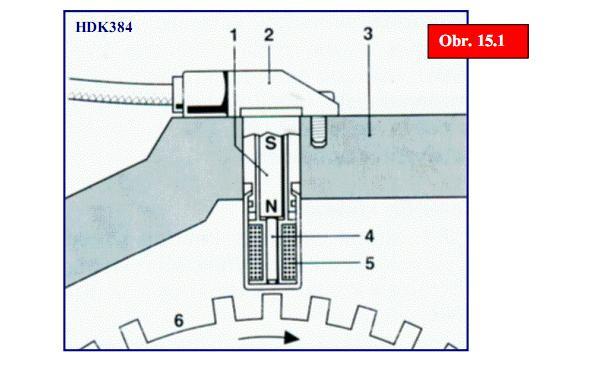

4 Konštrukcia: Indukčný snímač otáčok na kľukovom hriadeli. Je umiestnený na zotrvačníku s impulznými segmentmi. Podľa konštrukcie sú rôzne usporiadania, najčastejšie je 58 segmentov /zubov/ a 2 zubové medzery. Obr.č.1- Umiestnenie snímača Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 4 z 15
5 Činnosť: Ak prechádza okolo snímača zub zotrvačníka mení sa v ňom magnetický tok a následne indukuje striedavé napätie. Pomocou medzery RJ zistí hornú úvrať 1. valca. sa Obr.č.2.-Konštrukcia snímača Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 5 z 15
6 Schéma zapojenia do RJ: Obr.č.3- Schéma zapojenia do RJ Zapojenie svorkovnice : Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 6 z 15
7 Svorkovnica: Obr.č.4- Zapojenie svorkovnice Umiestnenie snímača: Obr.č.5-Umiestnenie snímača Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 7 z 15

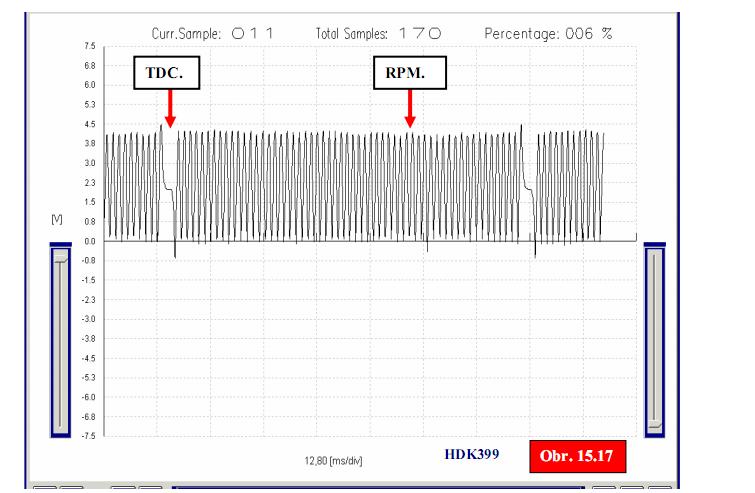

8 Správny priebeh: Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 8 z 15

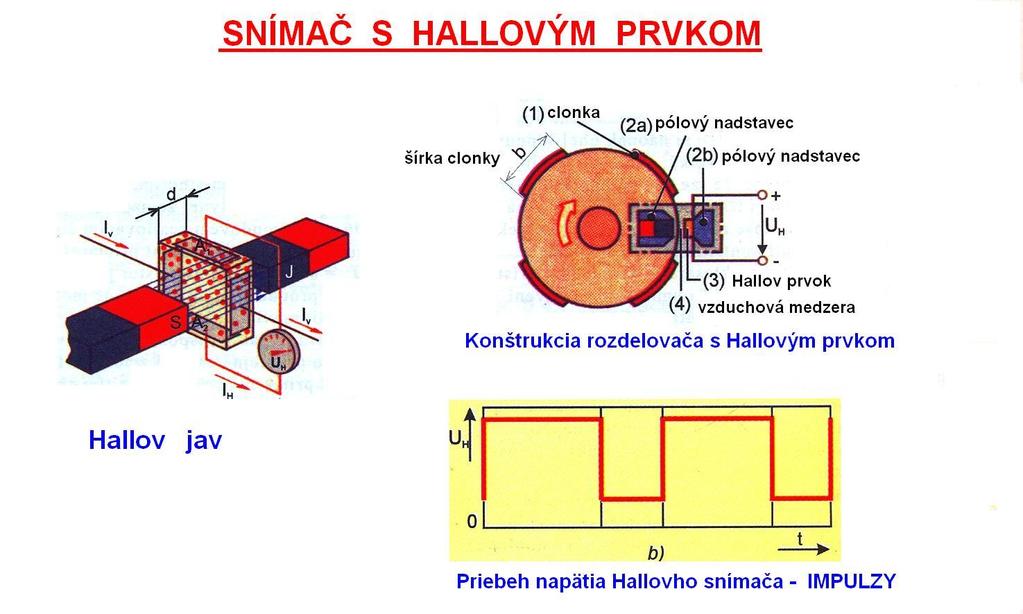

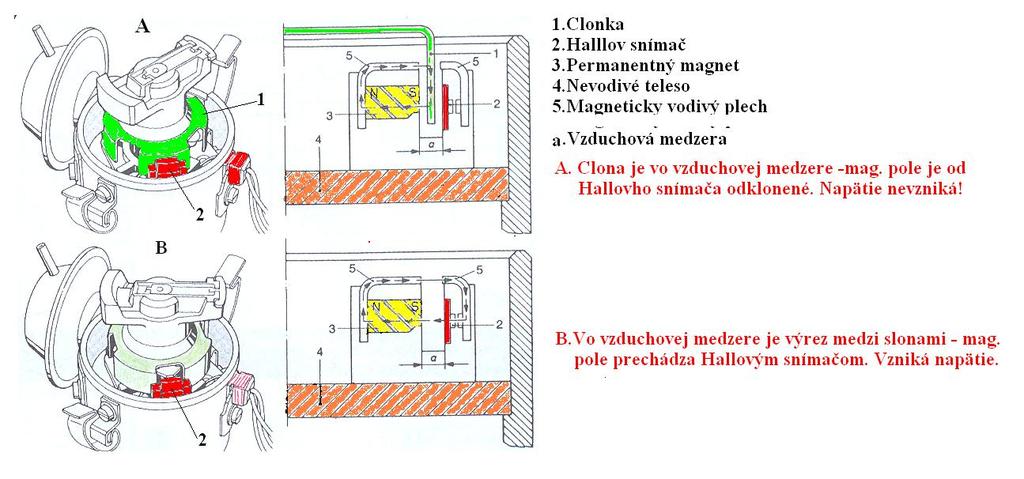

9 2. Meranie na Hallovom snímači otáčok vačkového hriadeľa Obr.č.7- Princíp činnosti snímača V telese snímača sú od seba oddelené permanentný magnet a hallova doštička vzduchovou medzerou. Ak je vzduchová medzera voľná mag. indukčné čiary prechádzajú polovodičovým Hallovým prvkom.hall zistil, že ak, Hallovým prvkom prechádza prúd a súčasne naň kolmo pôsobí magnetické pole dochádza k vychýleniu voľných elektrónov = Hallovo napätie Ak vzduchovú medzeru vyplní feromagnetická clonka preruší sa magnetický tok a Hallovo napätie nevzniká. Úloha: 1. riadenie predzápalu 2. riadenie okamžiku vstreku 3. riadenie dĺžky vstreku 4. riadenie voľnobežných ot. 5. obmedzenie max. otáčok Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 9 z 15
10 Konštrukcia: Hallov snímač otáčok umiestnený v rozdeľovači. Obr.č.8- Konštrukcia snímača Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 10 z 15
11 Priebeh Hallovho snímača otáčok: Obr.č.9- Priebeh napätia snímača Zadanie: Pomocou sondy HD-25 zmerajte priebeh napäťových impulzov Hallovho snímača otáčok vačkového hriadeľa. Postup : 1.Pripojte sondu na zdroj napätia a PC 2.Zapnite zapaľovanie motor stojí 3.Odpojte trojpinový konektor 4.Pomocou UNI mer. prístroja zmerajte na svorkovnici napätie medzi svorkou 3 a zemou / U> 200mV/. Kontrola uzemnenia. 5.Aktivujte digitálny voltmeter. 6.Zmerajte na svorkovnici napätie medzi svorkou 2 a 3.+ zapnúť. zapaľovanie / U= cca 12V /. Kontrola signálového obvodu. 7. Aktivujte jednokanálový osciloskop 8. Nastavte napäťovú /21 V/ a časovú /32ms/ základňu 9. Pripojte merací kontakt a zmerajte priebeh /4impulzy/ Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 11 z 15

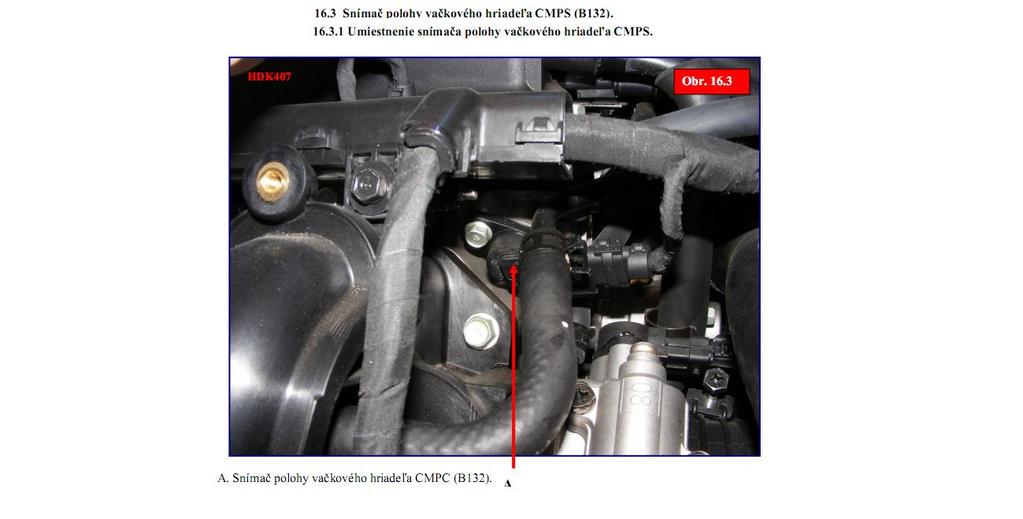

12 Umiestnenie snímača: Obr.č.10-Umiestnenie snímača Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 12 z 15
13 Schéma pripojenia svorkovnice: Obr.č.11- Schéma zapojenia Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 13 z 15
14 Svorkovnica: Obr.č.12 svorkovnica snímača Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 14 z 15
15 3. Použitá literatúra 1. Internet,MultiProbe HD 25N-L návod na obsluhu zariadenia, Technický popis komponentov -vlastné spracovanie Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 15 z 15
