C.A 6117 C.A 6116N C.A 6113

Transcript

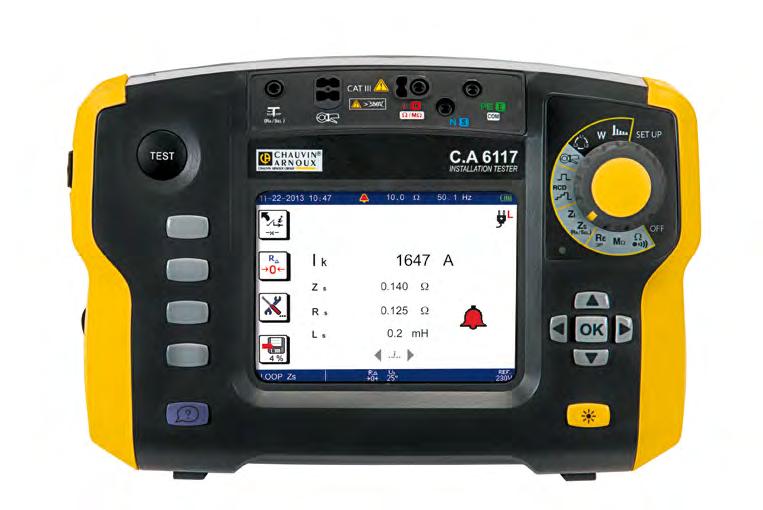

1 C.A 6117 C.A 6116N C.A 6113 Tester multifuncţional pentru instalaţii în Siguranţa instalaţiilor dvs., performanţele unui aparat unic. Verificare conform standardelor internaționale: IEC , NF C , VDE 100, FD C Racordare fiabilă şi simplă, datorită ajutorului contextual pentru fiecare funcţie, care cuprinde toate schemele de conectare Adaptate la toate tipurile de regimuri ale nulului (TT, TN, IT) Testare pe DDR AC, A, F, B, B+, EV Tabelul siguranțelor este integrat, pentru o citire rapidă a rezultatului pe aparat Baterie cu ioni de litiu pentru o mai mare autonomie ăsurători: tensiune, curent prin clește, putere, forme de undă şi armonice ăsurarea căderii de tensiune, în vederea dimensionării corecte a diametrului conductoarelor ăsurarea circuitului cu o rezoluţie de 1 mω Stocare cu 3 nivele 600 V CAT III

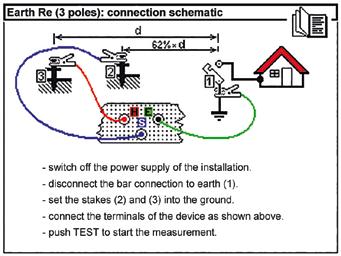

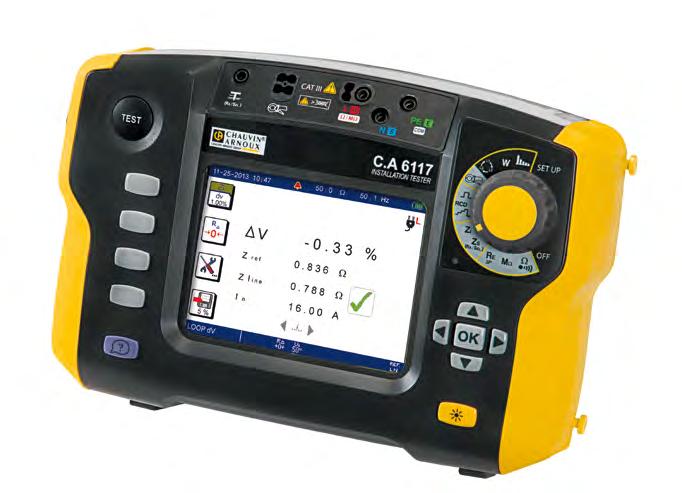

2 Ergonomie Robuste, compacte şi uşoare, testerele C.A 6113, C.A 6116N şi C.A 6117 sunt prevăzute cu un design conceput pentru a fi repede şi eficient apucate cu mâna. Un ecran grafic color mare, cu retroiluminare, oferă o lizibilitate excelentă. Un comutator rotativ, situat pe partea din faţă a aparatului, permite accesul direct la toate funcţiile. Numeroase simboluri sonore şi vizuale permit interpretarea rapidă a rezultatelor, conform standardelor. Conexiunile sunt simplificate, datorită bornelor de intrare marcate. O curea în jurul gâtului permite utilizarea cu mâinile libere. Conexiunile sunt simplificate prin marcarea clară şi în culori a cutiei de borne Conector optimizat, bornă comunà Ω / Ω * Ecran color de înaltă definiţie* Comutator de acces direct la măsurători Taste de navigare Retroiluminare AJUTOR CONTEXTUAL EFICIENT ŞI SIGURANŢĂ ASIGURATĂ Testerele dispun de un ajutor contextual clar şi detaliat. Astfel, este comod atât pentru utilizatorii experţi, cât şi pentru cei mai puţin cunoscători. Fiecare măsurare dispune de un ajutor dedicat, care cuprinde un ghid pentru conexiunile ce trebuie efectuate şi ajutorul pentru interpretarea rezultatelor. Pentru mai multă siguranţă, în cazul conectării greşite sau în prezenţa unor tensiuni periculoase, aparatul afişează un mesaj de eroare pentru a preveni utilizatorul. COUTATORUL Curent şi curent de fugă Testare disjunctor diferenţial Testare pe DDR tip AC, A, F, B, B+ şi EV Armonice Putere Ordinea fazelor în Tensiune Frecvenţă Pe toate funcţiile Impedanţa circuitului şi PFC Impedanţa de linie şi PSSC Cădere de tensiune Împământare sub tensiune Împământare selectivă sub tensiune Împământare 3P Continuitate Izolaţie Compensarea cablurilor * Pentru C.A 6116N / C.A

3 În gospodării, la terţi sau în industrie, noile testere multifuncţionale pentru instalaţii permit verificarea conformităţii unei instalaţii electrice cu standardele în vigoare. Această verificare este obligatorie pentru a obţine, indiferent de tipul de clădire testată (gospodărie, clădire publică, industrială etc.), asigurarea că instalaţia nu prezintă niciun pericol. Sunt adaptate perfect pentru electricieni şi organismele de control, pentru: controlul electric iniţial al unei instalaţi noi controlul electric după renovare controlul periodic al unei instalaţii intervenţia în cadrul unei instalaţii şi depanarea acesteia Toate măsurătorile prevăzute de standardele europene privind instalaţiile electrice pot fi realizate uşor şi fără risc de erori. În plus, testerele C.A 6113, C.A 6116N şi C.A 6117 sunt conform reglementării internaţionale EN/IEC 61557, care impune pentru fiecare măsurătoare un nivel ridicat al performanţelor aparatelor de testare a instalaţiilor. Funcţionalităţi C.A 6113 C.A 6116N C.A 6117 Tensiune/Frecvenţă Rezistenţă/Continuitate Izolaţie Împământare 3P Impedanţa circuitului (L-PE) Impedanţa liniei (L-N) Tabelul siguranţelor fuzibile - - RCD delta-t RCD delta-i Gestionarea RCD standard sau selectivă AC, A sau F Gestionarea RCD tipul B, B+ sau EV - - Curent: măsurare cu cleştele opţ opţ opţ ăsurarea căderii de tensiune (%) - - Ordinea fazelor Puterea - Armonice - Stocare: 3 nivele - Software ICT/DataView - Ecran LCD monocrom - - Ecran LCD color - Alimentare Ni-h Li-Ion Li-Ion Cutie de borne optimizată - Alarme Ajutor on-line IEC V CAT III IEC

4 CONTINUITATEA Scopul acestei măsurători este verificarea rezistenţei conductorului de masă (PE) prin care au loc scurgerile în pământ. Aceasta trebuie să fie mai mică decât un anumit prag stabilit de standardele în vigoare pentru instalaţia testată, acest prag fiind frecvent de 2 Ω, aşa cum se arată în partea de sus a ecranului. Conform cerinţelor standardelor, testerele realizează măsurarea cu un curent minim de 200 ma şi o tensiune în gol de 4-24 V. Aplicaţii multiple RCD COPENSAREA CABLURILOR L3 L1 L2 Pentru a evita rezistenţa cablurilor, Zi Zs testerul măsoară rezistenţa accesoriilor R la care este legat V % 3P (cabluri, sonde de verificare, cleşti crocodil etc.), apoi scade această valoare din cea măsurată, după care afişează rezultatul. Această compensare a rezistenţei cablurilor de măsurare se poate face în măsurătorile: continuitate, împământarea 3P şi circuit. Astfel se măreşte precizia în măsurarea valorilor mici. IZOLAŢIA Această măsurătoare permite să se verifice dacă rezistenţa izolaţiei este mai mare decât o valoare minimă, specificată în standardele instalaţiei (izolaţia măsurată între conductorii activi şi între conductorul activ şi împământare). Testerele acceptă 5 tensiuni de testare: 50 / 100 /250 /500 /1.000 V, ceea ce permite adaptarea la toate tipurile de instalaţii (TBT, instalaţii de curenţi slabi, gospodărie, industrială). Curentul de testare este conform standardului IEC Implicit, măsurarea izolaţiei se realizează la 500 V, cu o alarmă la 0,5 Ω. Datorită afişajului dublu, numeric şi bargraf la scară logaritmică, utilizatorul poate vizualiza rapid o estimare a rezultatului în timpul testului. Detectarea % automată a prezenţei tensiunii, precum şi descărcarea automată după test asigură securitatea utilizatorului. ĂSURAREA ÎPĂÂNTĂRII 3P Împământarea de calitate asigură securitatea persoanelor, dar şi protecţia bunurilor şi instalaţiilor, în cazul unor fulgere sau unor curenţi de scurgere. Trebuie întotdeauna asociată cu un dispozitiv de întrerupere. Există numeroase implementări pentru realizarea unei măsurări a împământării, iar selectarea uneia dintre aceste metode poate fi mai mult sau mai puţin adecvată, în funcţie de: tipul regimului nulului, tipul instalaţiei (gospodărie, industrială, mediu urban, rural etc.), posibilitatea de scoatere de sub tensiune. ăsurarea împământării cu 3 poli, folosind 2 ţăruşi auxiliari (sau metoda numită 62 %) reprezintă măsurarea împământării de referinţă, care permite obţinerea unei valori exacte a rezistenţei prizei de împământare. Fiind realizată fără tensiune, aceasta este singura măsurare a împământării realizabilă pentru o instalaţie care nu a fost încă racordată la reţeaua de distribuţie a energiei electrice sau care nu mai este. Odată conectate cablurile, implementarea este cât se poate de simplă. Este suficient să poziţionaţi comutatorul rotativ la RE 3P, să apăsaţi pe testare şi să citiţi rezultatul. Utilizatorul poate alege modul de testare: rapid sau expert. În modul expert, este măsurată de asemenea valoarea rezistenţei ţăruşilor auxiliari, RS şi RH

5 ĂSURAREA ÎPĂÂNTĂRII SUB TENSIUNE Ra (1P) Echivalentă cu măsurarea împământării 3P, măsurarea împământării sub tensiune asigură un câştig de timp considerabil: nu necesită deconectarea benzii de împământare şi este suficientă utilizarea unui singur ţăruş auxiliar (S). În plus, această metodă realizează siguranţa bunurilor şi persoanelor aflate în contact cu instalaţia electrică, deoarece împământarea nu este deconectată. Ţăruşul 1P trebuie să se situeze în afara zonei de influenţă a împământării de măsurat. Sunt disponibile două moduri: - ăsurarea fără separare, cu un curent slab (6, 9 sau 12 ma) pentru instalaţiile protejate prin diferenţial de 30 ma, - ăsurarea cu un curent mare (sau TRIP), care asigură o precizie mai bună a măsurătorii. Astfel este posibil să se calculeze tensiunea de scurgere în caz de scurtcircuit fazăpământ Ufk, conform celor definite în standardul SEV3755. Curent slab RA şi curent mare ZA ĂSURAREA ÎPĂÂNTĂRII SELECTIVE SUB TENSIUNE Ra sel cu ajutorul cleştelui În cazul unei împământări formate din mai multe împământări în paralel (instalaţie de tip TN), se poate utiliza un cleşte ampermetric (opţional), în completarea măsurării împământării sub tensiune. Această funcţie de măsurare a împământării selective sub tensiune permite selectarea unei împământări dintre cele în paralel, cunoscând astfel valoarea exactă a acesteia fără a o deconecta de la reţeaua de împământări. Pentru a asigura o precizie de măsurare mare, această măsurare Ra sel nu este disponibilă decât în modul de curent mare (modul TRIP). De aceea este imposibil să se modifice curentul de testare în această măsurătoare. IPEDANŢA CIRCUITULUI Zs Valoarea Zs reprezintă impedanţa circuitului fază-împământare (L-PE). Această măsurătoare permite: - apropierea simplă şi rapidă de valoarea împământării, fără a înfige niciun ţăruş pentru o instalaţie de tip TT - calcularea curentului de scurtcircuit şi dimensionarea disjunctorului instalaţiei pentru o instalaţie de tip TN. În schimb, această măsurătoare este imposibilă pentru o instalaţie de tip IT, datorită impedanţei mari a împământării transformatorului de alimentare, adică izolării sale totale în raport cu pământul. Implicit, măsurarea circuitului Zs este o măsurătoare fără declanşarea diferenţialelor de 30 ma (curent de test = 12 ma), cu un prag de alarmă de 100 Ω. În plus, poziţia Zs a comutatorului cuprinde de asemenea funcţiile de măsurare a împământării sub tensiune (Ra şi Ra sel), datorită unei detectări automate a ţăruşului auxiliar S şi a cleştelui de curent. Pentru mai multă siguranţă, în cazul conectării greşite sau în prezenţa unor tensiuni periculoase, aparatul afişează un mesaj de eroare pentru a preveni utilizatorul. IPEDANŢA DE LINIE Zi ŞI CĂDEREA DE TENSIUNE Valoarea Zi reprezintă impedanţa circuitului fază-nul (L-N) sau a circuitului dintre faze (L-L) şi permite calcularea curentului de scurtcircuit pentru verificarea sistemelor de protecţie implementate în instalaţie (siguranţă fuzibilă sau disjunctor). Această măsurarea se efectuează în modul de curent mare (modul TRIP), pentru a asigura o precizie de măsurare bună. Conexiunea se poate efectua fie prin intermediul cablului triplu/de reţea, fie prin utilizarea unor cabluri separate pentru măsurători în dulapurile electrice. Este posibilă măsurarea căderii de tensiune în cablu sau în conductor. Aceasta permite să se determine dacă secţiunea conductorului este suficientă pentru instalaţia respectivă. Rezultatul acestei măsurători ΔV este afişat în % şi, atunci când valoarea este mai mare decât 5 % sau decât o valoare programată, este necesar să se recalculeze dimensiunile cablurilor instalaţiei respective

6 TESTAREA DISJUNCTORULUI DIFERENŢIAL DE TIP AC, A, F, B, B+, EV Sunt disponibile 3 tipuri de teste: - un test în modul impuls: măsoară timpul de separare L1 - un test în modul pantă: măsoară timpul de separare şi valoarea exactă a L3 L2 curentului de separare. - un test de nedeclanşare: verifică să nu separe disjunctorul atunci când curentul de fugă este sub un prag de separare, adică IΔn/2. RCD Testarea disjunctoarelor diferenţiale permite de asemenea calcularea tensiunii de scurgere Uf, definită ca: Uf = Zs x IΔn Pentru a efectua acest test în modul Pantă, comutatorul se poziţionează pe IΔN. În modul impuls, comutatorul este la Δt. Pentru a efectua această măsurătoare pot fi parametrizate diverse caracteristici: % Zi Zs - calibrul disjunctorului testat - tipul disjunctorului: STD (standard), S sau G (modele R testate numai cu V % un curent de 2 IΔN), AC, A şi B. 3P - forma semnalului de testare: AC, pulsatil sau continuu - activarea/dezactivarea Beeper Volt în modul Pantă - activarea/dezactivarea alarmelor în modul Impuls L1 L3 L2 ĂSURAREA CURENTULUI DE LINIE ŞI DE FUGĂ RCD Testerele permit măsurarea curenţilor foarte slabi, cum ar fi cei de scurgere sau de fugă, până la curenţii mari (de ordinul câtorva sute de amperi). Această măsurătoare se realizează folosind un cleşte ampermetric specificat opţional. % Zi Zs R 3P ROTAŢIA FAZELOR Într-o reţea trifazată, această măsurătoare permite verificarea ordinii fazelor reţelei. Testerul verifică frecvenţa a 3 semnale, apoi le compară pentru a detecta ordinea (sens direct sau indirect). V % PUTEREA Foarte utile pentru un prim nivel de analiză a calităţii energiei instalaţiei respective, măsurările de putere sunt integrate în aparat. ăsurarea puterii este accesibilă prin aducerea comutatorului în poziţia W. Apoi se pot vizualiza curbele de tensiune şi curent corespunzătoare. ARONICELE Testerul efectuează măsurarea armonicelor până la rangul 50 şi afişează reprezentarea acestora. Valorile THD-F, THD-R şi tensiunii sunt afişate simultan, precum şi denumirea armonicii selectate şi amplitudinea acesteia. În acest mod, utilizatorul poate alege între o analiză FFT a tensiunii sau curentului, afişarea unei scări liniare sau a uneia logaritmice

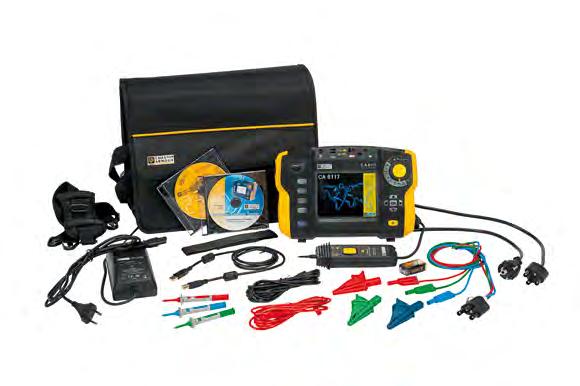

7 Software Pachete de livrare şi referinţe ICT Specific testerelor pentru instalaţii, acest software permite o analiză simplificată şi rapidă a valorilor înregistrate de testerele C.A 6116N şi C.A Livrat ca standard, dispune de următoarele funcţionalităţi: Recuperarea datelor Parametrizarea aparatului Personalizarea campaniilor de măsurare cu transferul în aparat Editarea rapoartelor de nivelul întâi DataView eniul prezintă arborele datelor prezente în produs şi campaniile de măsurare identificate clar (client, loc, tip de măsurători etc.) ăsurătorile realizate pot fi tratate de asemenea de software-ul de exploatare expert multiprodus DataView. DataView recunoaşte automat aparatul la conectarea sa la PC şi lansează meniul corespunzător. Acesta, prezentat sub formă de arbore, îi oferă utilizatorului acces direct la datele înregistrate în aparat, la configurarea sa etc. DataView dispune de mai multe modele de rapoarte predefinite, pentru editarea rapidă şi în totală conformitate cu standardele în vigoare. Utilizatorul îşi poate crea propriile modele, în funcţie de nevoile sale. C.A 6116N EURO C.A 6117 EURO 1 tester livrat cu o sacoşă de transport 1 bloc de reţea/încărcător tip 2 1 pachet de baterii cu ioni de litiu 1 cablu USB A/B de 1,80 m cu ferită 1 cablu triplu 3 cabluri de siguranţă (roşu, albastru şi verde) 3 sonde de verificare Ø 4 mm (roşie, albastră şi verde) 3 cleşti crocodil (roşu, albastru şi verde) 2 cabluri de siguranţă cotitedrepte de 3 m (roşu şi negru) C.A 6113 EURO 1 tester livrat în sacoşă de transport cu 1 x bloc de reţea PA 30 W 1 cablu triplu 3 cabluri de siguranţă (roşu, albastru, verde) 3 sonde de verificare Ø 4 mm (roşie, albastră, verde) 3 cleşti crocodil (roşu, albastru, verde) 2 cabluri de siguranţă cotitedrepte (roşu şi negru) cu lungimea de 3 m P P cablu triplu de reţea Euro 1 cablu de reţea 2P Euro 1 sondă pentru telecomandă 1 curea de mână 1 peliculă de protecţie împotriva zgârieturilor montată pe aparat 1 curea în 4 puncte pentru mâini libere 1 software pentru exportul datelor ICT pe CD-RO 6 instrucţiuni de exploatare pe CD (câte unul pentru fiecare limbă) 1 fişă de siguranţă în 20 limbi P cablu triplu de reţea Euro 1 sondă pentru telecomandă 1 peliculă de protecţie împotriva zgârieturilor montată pe aparat 1 curea de mână 1 curea în 4 puncte pentru mâini libere 6 exemplare instrucţiuni de utilizare (pe CD) 1 fişă de siguranţă în 20 limbi Accesorii Suport pentru încărcarea bateriei cu ioni de litiu Telecomandă separată Set de împământare Pachetul de livrare pentru C.A 6116N şi C.A C.A 6113 C.A 6116N Accesorii/piese de schimb C.A 6117 Referinţe - R Pachet de baterii cu ioni de litiu P R - Pachet de baterii NiH 35 Wh P R R Curea în 4 puncte pentru mâini libere odel 2 P R - Bloc de reţea PA 30 W P R R Sondă de verificare neagră, piesă de schimb pentru sonda telecomenzii P R Bloc de reţea/încărcător tip 2 fără cablu de reţea (necesită P ) P A A Set de împământare 15 m (roşu/albastru/verde) P A A Set de împământare 1P 30 m negru P A A Set de împământare 3P (50 m) P A A Set de împământare 3P (100 m) P A A Braţ pentru măsurarea continuităţii P A A A Cleşte C177A (200 A) P A A Cleşte N77 (20 A) P A - Încărcător c.c./brichetă c.c. HX0061 A R Cablu USB-A USB-B P A Suport pentru încărcarea bateriei cu ioni de litiu P R R Peliculă de protecţie pentru ecran C.A 61 P R R Sacoşă de transport nr. 22 P R R Sondă telecomandă C.A 6116N P R R Cablu triplu cu fir separat 2,5 m P R R 3 sonde de verificare Ø 4 mm (roşie, albastră şi verde) P R R 3 cleşti crocodil (roşu, albastru şi verde) P R R Cablu triplu de testare priza de reţea EURO P R R 2 cabluri de siguranţă cotite-drepte (roşu şi negru) cu lungimea de 3 m P R R Curea de mână P A Software DataView P A - Cleşte C177 (20 A) P R = Piesă de schimb / A = Accesoriu

8 Caracteristici tehnice C.A 6113 C.A 6116N C.A 6117 CONTINUITATE / REZISTENŢĂ I nominal / Gamă / Rezoluţie I > 200 ma / 39,99 Ω / 0,01 Ω / ± (1,5 % din măsurare + 2 pct) 12 ma / 39,99 Ω şi 399,9 Ω / 0,01 & 0,1 Ω /± (1,5 % din măsurare + 5 pct) cu bip sonor 4 kω / 1 Ω / ±(1,5 % din măsurare + 5 pct) 40 kω kω / 10 Ω Ω / ±(1,5 % din măsurare + 2 pct) IZOLATE Tensiune nominală U de testare: 50 /100 / 250 / 500 / Vc.c Gamă/Rezoluţie/Precizie între 0,01 Ω şi 2 GΩ / între 10 kω şi 1 Ω / ±(5 % din măsurare + 3 pct) Curent de scurtcircuit 3 ma ÎPĂÂNTARE ÎPĂÂNTARE 3P între 0,50 Ω şi 40 Ω / 0,01 Ω / ±(2 % din măsurare + 10 pct) între 40 Ω şi 15 kω / între 0,1 Ω şi 1 Ω / ±(2 % din măsurare + 2 pct) între 15 kω şi 40 kω / 10 Ω / ±(10 % din măsurare + 2 pct) Altele ăsurarea rezistenţei ţăruşilor auxiliari RH şi RS (până la 40 kω) Ufk Conform SEV3569 ÎPĂÂNTARE 1P SELECTIVĂ între 0,20 Ω şi 39,99 Ω - între 40 Ω şi 399,9 Ω / 0,01 Ω 0,1 Ω / ±(10 % din măsurare + 10 pct) (ISel prin cleşte) IPEDANŢA CIRCUITELOR (Zi (L-PE) şi Zs (L-N sau L-L)) ÎPĂÂNTARE SUB TENSIUNE 1P ÎPĂÂNTARE SUB TENSIUNE Tensiune instalaţie / Frecvenţă între 90 şi 500 V / între 15,8 şi 17,5 Hz - între 45 şi 65 Hz odul curent mare cu separare (TRIP) Zs (L-PE) şi Zi (L-N sau L-L) odul fără separare (NO TRIP) (numai Zs (L-PE)) Curent de testare max.: 7,5 A (0,050) între 0,100 Ω şi 0,5 Ω / 0,001 Ω / ± (10 % din măsurare + 20 pct) între 0,5 Ω şi 3,999 Ω / 0,001 Ω / ± (5 % din măsurare + 20 pct) între 3,999 şi 39,99 Ω / 0,01 Ω / ± (5 % din măsurare + 2 pct) între 39,99 Ω şi 399,99 Ω / 0,1 Ω / ± (5 % din măsurare + 2 pct) Curent de testare: 6 ma 9 ma 12 ma (la alegere) între 0,20 Ω şi 0,99 Ω / 0,01 Ω / ± (15 % din măsurare + 10 pct) între 1,00 şi 1,99 Ω / 0,01 Ω / ± (15 % din măsurare + 3 pct) între 2,00 şi 39,99 Ω / 0,01Ω / ± (10 % din măsurare + 3 pct) între 40,00 Ω şi 399,9 Ω / 0,1 Ω / ± (5 % din măsurare + 2 pct) între 400 şi Ω / 1 Ω / ± (5 % din măsurare + 2 pct) Calcularea curentului de scurtcircuit Ik (PFC (Zs)), I Sc PSCC (Zi) Curent de scurgere şi de scurtcircuit: între 0,1 A şi 6 ka Tabelul siguranţelor fuzibile încorporat - Da Căderea de tensiune ΔU% (Zi) - între -40 % şi +40 % Altele ăsurarea componentelor rezistive şi inductive ale impedanţelor Zs şi Zi DIFERENŢIALE TIPURILE AC, A şi F Tensiune instalaţie / Frecvenţă Între 90 V şi 500 V/între 15,8 Hz şi 17,5 Hz şi între 45 Hz şi 65 Hz IΔN 6*/10/30/100/300/500/650/1000 ma (90 V V) sau 6*/10/30/100/300/500 ma (280 V V) sau variabil Testare în pantă şi în impuls Test de nedeclanşare la ½ I N Durata: ms sau ms odul pantă Între 0,2 şi 0,5 x I N (Uf) / 0,3 x I N şi 1,06 x I N în paşi de 3,3 % x I N ăsurarea timpului de declanşare: Între 0,2 şi 0,5 x I N (Uf) / 0,5 x I N / 2 x I N (selectiv) / 5 x I N Impuls: între 0 şi 500 ms / 0,1 şi 1 ms / 2 ms, odul Pantă: între 0 şi 200 ms / 0,1 ms / 2 ms DIFERENŢIALE TIPUL B, B+ şi EV Tensiune instalaţie / Frecvenţă - între 90 V şi 280 V / între 15,8 Hz şi 17,5 Hz şi între 45 Hz şi 65 Hz Testare în modul pantă: I n - 6/10/30/100/300/500 ma sau variabil ma Testare în modul pantă - 0,2 x I N to 2,2 x I n Test în modul impuls la 2 x I n : I n 6/10/30/100/ 300 ma sau variabil 250 ma 2,2 x 2 x I N Test în modul impuls la 4 x I n : I n - 6/10/30/100 ma sau variabil 125 ma 2,4 x 4 x I N ALTE ĂSURĂTORI Curent prin cleştele C177/C177A (0,5 ma**) între 5 ma şi 19,99 A (C177) / între 20 ma şi 199,9 A (C177A) între 5,0 ma şi 199,9 A (C177A) Curent prin cleştele N77 (1 ma**) între 5,0 ma şi 19,99 A Tensiune Între 0 şi 550 Va.c./c.c. /c.c. şi între 15,8 şi 500 Hz Frecvenţă Între 10 şi 500 Hz Rotaţia fazelor Între 20 şi 500 Va.c. Putere activă - Între 0 şi 110 kw monofazat - între 0 şi 330 kw trifazat Vizualizarea formei de undă simultan pentru tensiune şi curent. Armonice - Tensiune şi curent/până la rangul 50 / THD-F / THD-R CARACTERISTICI GENERALE Afişaj Ecran grafic LCD mare, monocrom, de 5,7, retroiluminat, 320 x 240 puncte Ecran grafic LCD mare, color, de 5,7, retroiluminat, 320 x 240 puncte emorie / Comunicaţie - prin USB pentru transferul de date şi crearea rapoartelor Alimentare: baterie reîncărcabilă NiH 9,6 V nominal 4 Ah. Cu ioni de litiu 10,8 V nominal 5,8 Ah Autonomie până la 24 ore până la 30 ore Dimensiuni / masă 280 x 190 x 128 mm / 2,2 kg Indice de protecţie IP53 / IK04 Compatibilitatea electromagnetică IEC Securitate electrică IEC V CAT III 300 V CAT IV IEC Cod: Ed. 2-05/ Document necontractual. *cu excepţia C.A ** dacă este conectată o tensiune pe aparat FRANŢA Chauvin Arnoux 190, rue Championnet PARIS Cedex 18 export@chauvin-arnoux.fr tel: fax:
