Μετρητής θερμότητας. Οδηγίες εγκατάστασης. Βιδωτός μετρητής (QDS) Μόνο για ειδικό προσωπικό

Transcript

1 Οδηγίες εγκατάστασης Μόνο για ειδικό προσωπικό ΣΗΜΑΝΤΙΚΟ! ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΠΡΙΝ ΤΗ ΧΡΗΣΗ. ΦΥΛΑΞΤΕ ΓΙΑ ΟΛΗ ΤΗ ΔΙΑΡΚΕΙΑ ΖΩΗΣ ΤΟΥ ΠΡΟΪΟΝΤΟΣ. Μετρητής θερμότητας Βιδωτός μετρητής (QDS)

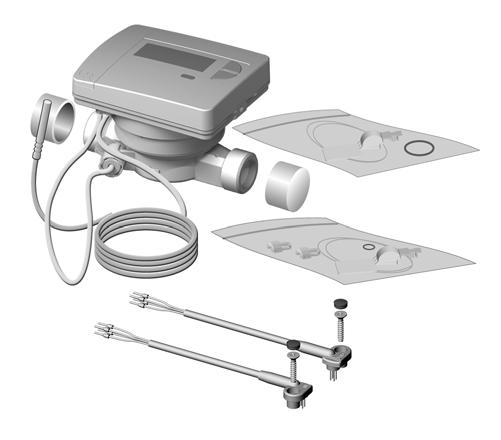

2 Παραδοθέντα Μετρητής θερμότητας 2 προστατευτικά καπάκια Οδηγίες εγκατάστασης Οδηγίες χρήσης Πληροφορίες χρήστη για τις διαθέσιμες κεφαλές εμβάπτισης (μόνο για το D) Συνοδευτικός αισθητήρας ροής Συνοδευτικός αισθητήρας θερμοκρασίας Συνοδευτικό καλώδιο ελέγχου Το καλώδιο ελέγχου με τις βίδες και τις σφραγίδες παρέχεται μόνο με το μετρητή θερμότητας με ενσωματωμένη διεπαφή επικοινωνίας. 2

3 Περιεχόμενα Ασφάλεια και εγγύηση... 5 Σημαντική σημείωση... 5 Τεχνικά χαρακτηριστικά... 6 Τεχνικά χαρακτηριστικά ενσωματωμένης επικοινωνίας... 8 Καλώδιο σύνδεσης... 9 Κατασκευαστικό μήκος 80 mm... 9 Κατασκευαστικό μήκος 110 mm Κατασκευαστικό μήκος 130 mm Σχέδιο διαστάσεων...11 Κατασκευαστικό μήκος 80 mm...11 Κατασκευαστικό μήκος 110 mm Κατασκευαστικό μήκος 130 mm Σημαντικές υποδείξεις τοποθέτησης Θέσεις τοποθέτησης Επιλογές τοποθέτησης - απευθείας εμβάπτιση (σφαιρική βάνα) Μετρητές θερμότητας κατασκευαστικού μήκους 110 mm / 130 mm Μετρητής θερμότητας κατασκευαστικού μήκους 80 mm Επιλογές τοποθέτησης - έμμεση εμβάπτισης (κεφαλή εμβάπτισης) Μετρητές θερμότητας κατασκευαστικού μήκους 110 mm / 130 mm Μετρητής θερμότητας κατασκευαστικού μήκους 80 mm Προετοιμασία εγκατάστασης - απευθείας εμβάπτιση (σφαιρική βάνα) Σε νέες εγκαταστάσεις Κατά την αντικατάσταση συσκευών Συναρμολόγηση μετρητή θερμότητας - απευθείας εμβάπτιση (σφαιρική βάνα) Προετοιμασία συναρμολόγησης Συναρμολόγηση μετρητής θερμότητας Συναρμολόγηση αισθητήρα θερμοκρασίας - απευθείας εμβάπτιση (σφαιρική βάνα) Αισθητήρας θερμοκρασίας Διάμετρος 5,0 mm / 5,2 mm Αισθητήρας θερμοκρασίας AGFW Προετοιμασία εγκατάστασης - έμμεση εμβάπτιση (κεφαλή εμβάπτισης) Σε νέες εγκαταστάσεις Κατά την αντικατάσταση συσκευών Συναρμολόγηση μετρητή θερμότητας - έμμεση εμβάπτιση (κεφαλή εμβάπτισης) Προετοιμασία συναρμολόγησης

4 Περιεχόμενα Συναρμολόγηση αισθητήρα θερμοκρασίας - έμμεση εμβάπτιση (κεφαλή εμβάπτισης) Συναρμολόγηση σε τοίχο, παραλλαγή με αφαιρούμενο υπολογιστή Ελέγξτε την εγκατάσταση Ανοίξτε τα φράγματα Ελέγξτε την εγκατάσταση Σφραγίστε τη συσκευή Σφραγίστε τον αισθητήρα ροής Σφραγίστε τον αισθητήρα θερμοκρασίας στη σφαιρική βαλβίδα Σφραγίστε τον αισθητήρα θερμοκρασίας στην κεφαλή εμβάπτισης Σημείωση επιπέδων μετρητή Χειρισμός και οθόνη Στοιχεία συσκευής Ενδείξεις κατάστασης Ειδικές συνθήκες λειτουργίας Μηνύματα σφάλματος Πλοήγηση στα επίπεδα Αντιστοίχιση πλήκτρων στη λειτουργία προγραμματισμού Θέση σε λειτουργία Ενεργοποίηση της λειτουργίας προγραμματισμού Παράδειγμα: Προγραμματισμός ημέρας αναφοράς Παράδειγμα: Ενεργοποίηση/απενεργοποίηση επιπέδου Παράδειγμα: Ενεργοποίηση/απενεργοποίηση ένδειξης αριθμού ελέγχου (ανάγνωση καρτών) Παράδειγμα: Αλλαγή μονάδας μέτρησης (kwh <--> MWh ή MJ <--> GJ) Δυνατότητες τοποθέτησης Λίστα ελέγχου Πριν τη συναρμολόγηση Μετά τη συναρμολόγηση Μετά τη θέση σε λειτουργία Υποδείξεις σχετικά με τις προσαρτώμενες μονάδες του μετρητή θερμότητας. 38 Χρήση συνδυαστικού μετρητή θερμότητας/ψύχους με προσαρτώμενη μονάδα WFZ16x.Ox Ασύρματη προσαρτώμενη μονάδα Αλλαγή ρύθμισης (μπλε προσαρτώμενη μονάδα) R99/ Προσαρτώμενη μονάδα M-Bus M99/ / -11 rcu4 Ασύρματη προσαρτώμενη μονάδα rmh

5 Σημαντική σημείωση Το παρόν προϊόν πρέπει να εγκαθίσταται σωστά και σύμφωνα με τις προδιαγραφόμενες οδηγίες συναρμολόγησης, και συνεπώς επιτρέπεται να συναρμολογείται μόνο από καταρτισμένο και εκπαιδευμένο ειδικό προσωπικό! Ενδεδειγμένη χρήση Οι μετρητές θερμότητας εξυπηρετούν στην κεντρική καταγραφή της κατανάλωσης θερμικής ή ψυκτικής ενέργειας. Ανάλογα με την έκδοση, είναι κατάλληλη για τη μέτρηση θερμού νερού ή θερμού νερού με πρόσθετα γλυκόλης. Οι μετρητές θερμότητας προορίζονται αποκλειστικά για αυτόν το σκοπό. Χρήση που διαφέρει από την προηγουμένως περιγραφείσα ή η τροποποίηση της συσκευής θεωρούνται ως μη ενδεδειγμένη χρήση και θα πρέπει να υπάρχει προηγουμένως γραπτή συνεννόηση και ειδική έγκριση. Ο ενσωματωμένος μετρητής είναι εξάρτημα υπό πίεση. Υπάρχει κίνδυνος εγκαύματος από το θερμό νερό. Διασφάλιση και Εγγύηση Αξιώσεις διασφάλισης και εγγύησης γίνονται δεκτές μόνο αν τα εξαρτήματα χρησιμοποιούνται σύμφωνα με τον ενδεδειγμένο τρόπο, και τηρούνται οι τεχνικές προδιαγραφές και οι ισχύοντες τεχνικοί κανόνες. Συσκευές μέτρησης συνδεδεμένες στην είσοδο παλμών Η εταιρεία δεν αναλαμβάνει καμία ευθύνη για την εγκυρότητα των μεταδιδόμενων δεδομένων. Σε περίπτωση αμφιβολίας ισχύει η τιμή μέτρησης της συσκευής μέτρησης. Οδηγίες ασφάλειας Ο ακατάλληλος χειρισμός ή το υπερβολικό σφίξιμο των βιδωτών συνδέσεων μπορεί να οδηγήσουν σε διαρροές. Τηρείτε τη μέγιστη ροπή στρέψης που υποδεικνύεται στις οδηγίες. Τα παρεμβύσματα πρέπει να είναι κατάλληλα για τις διαστάσεις και τη θερμική επιβάρυνση για το σκοπό χρήσης. Συνεπώς, χρησιμοποιείτε μόνο τα παρεμβύσματα που παρέχονται μαζί με τη συσκευή. Οι μετρητές νερού θέρμανσης με προσθήκη γλυκόλης επιτρέπεται να λειτουργούν μόνο με το ποσοστό γλυκόλης που αναγράφεται στη συσκευή. Οδηγίες ασφάλειας για μπαταρίες λιθίου Ο μετρητής θερμότητας διαθέτει μπαταρία λιθίου. Αυτός ο τύπος μπαταριών έχει ταξινομηθεί ως επικίνδυνο προϊόν. ΠΡΕΠΕΙ ΝΑ ΤΗΡΟΥΝΤΑΙ ΟΙ ΕΚΑΣΤΟΤΕ ΙΣΧΥΟΝΤΕΣ ΚΑΝΟΝΕΣ ΜΕΤΑΦΟΡΑΣ! Τα πιστοποιητικά ελέγχου για τις χρησιμοποιούμενες μπαταρίες διατίθενται κατόπιν αιτήματος. Χειρισμός μπαταριών λιθίου: να αποθηκεύονται προστατευμένες από την υγρασία να μην θερμαίνονται πάνω από τους 100 C και να μην ρίπτονται στη φωτιά Ασφάλεια και εγγύηση να μην βραχυκυκλώνονται να μην ανοίγονται και να μην προκαλείται ζημιά να μην φορτίζονται να φυλάσσονται μακριά από παιδιά 5

6 Τεχνικά χαρακτηριστικά Προδιαγραφές και πρότυπα Συμμόρφωση Βλ. Δήλωση συμμόρφωσης ΕΕ Τύπος προστασίας Τύπος προστασίας IP IP65 κατά EN Μετρητής θερμότητας Ευρωπαϊκή οδηγία περί συσκευών μέτρησης (MID) 2004/22/ΕΚ Βεβαίωση εξέτασης τύπου ΕΚ DE-12-MI004-PTB009 Μετρητής θερμότητας CEN EN1434 Ποιότητα θερμαντικού μέσου Σύμφωνα με την οδηγία VDI 2035 Σύμφωνα με το πρότυπο AGFW 510 Παράγοντες επίδρασης Ηλεκτρομαγνητική κλάση E1 Μηχανική κλάση M1 Περιβαλλοντική κλάση A Κλάση ακριβείας 3 Υπολογιστής Περιοχή θερμοκρασίας Μετρητής θερμότητας Μετρητής θερμότητας με προαιρετική περιοχή ψύχους Επιτρεπόμενη διαφορά θερμοκρασίας Διαφορά τιμής ενεργοποίησης-θερμοκρασίας C C 3-70 K Θερμότητα: 1,0 K / ψύχος (*) : 0,2 K (δυνατότητα επιλογής μέσω αρ. πρ. ) Θερμοκρασία περιβάλλοντος C Τροφοδοσία Μπαταρία λιθίου Ονομαστική τάση 3,0 V Διάρκεια > 6 (έως 10) χρόνια + 6 μήνες Επίπεδα οθόνης Τυπικά 2 έως 10 (ανάλογα με την έκδοση και τις διαθέσιμες επιλογές) Ένδειξη 8ψήφια LCD + εικονογράμματα Ένδειξη ενέργειας kwh <--> MWh (προαιρετικά MJ <--> GJ) Μήκος καλωδίου Υπολογιστής - Αισθητήρας ροής Περ. 40 cm (*) Εκτός της οδηγίας περί συσκευών μέτρησης 6

7 Τεχνικά χαρακτηριστικά Αισθητήρας ροής βιδωτού μετρητή Μεγέθη σύνδεσης και διαστάσεις 0,6 m³/h 1,5 m³/h 1,5 m³/h 2,5 m³/h Μήκος 110 mm 80 mm 110 mm 130 mm Σύνδεση G ¾ B G ¾ B G ¾ B G 1 B Διαστάσεις συμπαγής αφαιρούμενος 668 g 820 g 575 g 709 g 650 g 802 g 743 g 895 g Θέση τοποθέτησης οριζόντια/κάθετα Ονομαστική ροή qp 0,6 m³/h 1,5 m³/h 2,5 m³/h Ελάχιστη ροή qi οριζόντια κάθετα 24 l/h 24 l/h 30 l/h 30 l/h 50 l/h 50 l/h Λόγος qp/qi οριζόντια 25:1 (*) 50:1 50:1 (*) 50:1 (*) κάθετα 25:1 50:1 50:1 Λόγος qs/qp 2:1 Εκκίνηση 3-4 l/h 4-5 l/h 6-7 l/h Μέγ. επιτρεπόμενη πίεση λειτουργίας Ελάχ. πίεση συστήματος για 1,6 MPa (16 bar) 0,1 MPa (1bar) την αποφυγή σπληλαίωσης Περιοχή θερμοκρασίας C (*) Προαιρετικά διατίθενται και παραλλαγές με υψηλότερη δυναμική περιοχή Αισθητήρας θερμοκρασίας Στοιχείο μέτρησης Pt 1000 κατά EN Έκδοση Τύπος DS Διάμετρος 5,0 mm - 5,2 mm - 6,0 mm - AGFW Είδος τοποθέτησης 5,0 mm - απευθείας (σφαιρική βάνα) / έμμεσα (κεφαλή εμβάπτισης) 5,2 mm - απευθείας (σφαιρική βάνα) / έμμεσα (κεφαλή εμβάπτισης) 6,0 mm - έμμεσα (κεφαλή εμβάπτισης) AGFW - απευθείας (σφαιρική βάνα) Μήκος καλωδίου Τυπικό Προαιρετικά 1,5 m 3,0 m 7

8 Συσκευές με ενσωματωμένη διεπαφή επικοινωνίας Τεχνικά χαρακτηριστικά ενσωματωμένης επικοινωνίας Καλώδιο σύνδεσης "OUT" "IN" Λειτουργία M-Bus Είσοδοι παλμών Μήκος 3 m 1 m Απόκτηση Κατηγορία προστασίας Άκρα καλωδίων Περίβλημα καλωδίου Περιλαμβάνεται στα παραδοθέντα Περιλαμβάνεται στα παραδοθέντα κατόπιν παραγγελίας IP65 Συνδετήρες καλωδίων PVC Χρωματική αντιστοίχιση καλωδίου σύνδεσης Είσοδος παλμών Imp1 Πορτοκαλί (γείωση) Καφέ Imp2 Κόκκινο (γείωση) Μαύρο M-Bus M-Bus Πορτοκαλί (χωρίς αντιστοίχιση) Καφέ (χωρίς αντιστοίχιση) M-Bus Κόκκινο Μαύρο Διάταξη εισόδου παλμών Ταξινόμηση Κατά EN , κλάση IB Περιορισμός: Όριο μεταγωγής για στάθμη Low έως 0,25 V Διάρκεια παλμού > 100 ms Συχνότητα παλμού < 5 Hz (2,5 Hz με ρύθμιση φίλτρου "on") Ρεύμα πηγής < 0,1 ma Αριθμός εισόδων παλμών 2 Είσοδοι παλμών (πηγές) Μαγνητικός διακόπτης Επαφή Reed Ενσωματωμένο κύκλωμα Ανοιχτός συλλέκτης Αισθητήρας Namur Δεν υποστηρίζεται 8

9 Καλώδιο σύνδεσης Συσκευές με ενσωματωμένη διεπαφή επικοινωνίας Κατασκευαστικό μήκος 80 mm 1 34,4 7,6 14, ,8 63,5 76,8 77,5 80 Διαστάσεις σε mm 9

10 Συσκευές με ενσωματωμένη διεπαφή επικοινωνίας Κατασκευαστικό μήκος 110 mm 34,4 7,6 63,6 76,8 79,6 14, ,8 110 Κατασκευαστικό μήκος 130 mm 34,4 7, , ,8 65,3 130 Διαστάσεις σε mm 10

11 Κατασκευαστικό μήκος 80 mm Σχέδιο διαστάσεων 101,5 G 3/ ,2 Ø 50 Διαστάσεις σε mm 11

12 Σχέδιο διαστάσεων Κατασκευαστικό μήκος 110 mm 101,5 G 3/ ,1 Ø 50 Διαστάσεις σε mm 12

13 Κατασκευαστικό μήκος 130 mm Σχέδιο διαστάσεων 101,5 G ,5 Διαστάσεις σε mm 13

14 Σημαντικές υποδείξεις τοποθέτησης Οι αγωγοί αισθητήρων (π.χ. καλώδιο αισθητήρα θερμοκρασίας) πρέπει να τοποθετούνται σε απόσταση τουλάχιστον 50 mm από πηγές ηλεκτρομαγνητικών παρεμβολών (διακόπτες, ηλεκτροκινητήρες, λαμπτήρες φθορισμού). Ο τοποθετημένος μετρητής είναι εξάρτημα υπό πίεση! Κίνδυνος εγκαύματος από το θερμό νερό! Η συναρμολόγηση πρέπει να ολοκληρώνεται μόνο από εκπαιδευμένο ειδικό προσωπικό. Τηρείτε τις οδηγίες χρήσης, τις συνθήκες λειτουργίας και την απαίτηση τοποθέτησης κατά το πρότυπο EN ! Τοποθέτηση απευθείας εμβάπτισης Αυτό το είδος τοποθέτησης συνιστάται! Τοποθέτηση έμμεσης εμβάπτισης Τηρείτε τους εθνικούς και τοπικούς κανονισμούς σχετικά με τη χρήση κεφαλών εμβάπτισης! Δώστε προσοχή στη σωστή συναρμολόγηση των αγωγών παροχής και επιστροφής, και στη θέση τοποθέτησης του αισθητήρα ροής! 14

15 Θέσεις τοποθέτησης Οριζόντια τοποθέτηση Κατακόρυφη τοποθέτηση Οριζόντια τοποθέτηση με κλίση Απαγορεύεται η τοποθέτηση πάνω από το ύψος του κεφαλιού! 15

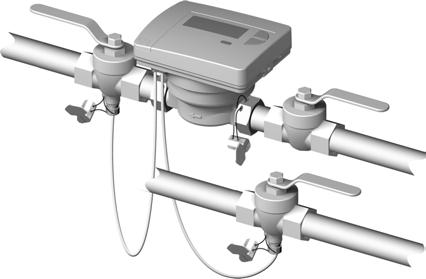

16 Επιλογές τοποθέτησης - απευθείας εμβάπτιση (σφαιρική βάνα) Μετρητές θερμότητας κατασκευαστικού μήκους 110 mm / 130 mm Αισθητήρας επιστροφής ενσωματωμένος στον αισθητήρα ροής Αισθητήρας παροχής απευθείας εμβάπτισης Μετρητής θερμότητας κατασκευαστικού μήκους 80 mm Αισθητήρας επιστροφής συναρμολογημένος ξεχωριστά Αισθητήρας παροχής απευθείας εμβάπτισης 16

17 Επιλογές τοποθέτησης - έμμεση εμβάπτισης (κεφαλή εμβάπτισης) Μετρητές θερμότητας κατασκευαστικού μήκους 110 mm / 130 mm Τηρείτε τους εθνικούς και τοπικούς κανονισμούς σχετικά με τη χρήση κεφαλών εμβάπτισης! Αισθητήρας επιστροφής ενσωματωμένος στον αισθητήρα ροής Αισθητήρας παροχής έμμεσης εμβάπτισης Μετρητής θερμότητας κατασκευαστικού μήκους 80 mm Τηρείτε τους εθνικούς και τοπικούς κανονισμούς σχετικά με τη χρήση κεφαλών εμβάπτισης! Αισθητήρας επιστροφής συναρμολογημένος ξεχωριστά Αισθητήρας παροχής έμμεσης εμβάπτισης 17

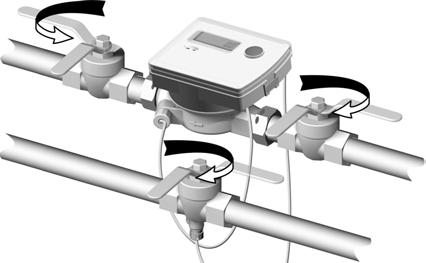

18 Προετοιμασία εγκατάστασης - απευθείας εμβάπτιση (σφαιρική βάνα) - Σε νέες εγκαταστάσεις Πλύνετε την εγκατάσταση Κλείστε τις σφαιρικές βάνες Στην παραλλαγή 80 mm (χωρίς ενσωματωμένο αισθητήρα επιστροφής) Χρησιμοποιήστε σφαιρική βάνα με υποδοχή αισθητήρα θερμοκρασίας! Χρησιμοποιήστε σφαιρική βάνα με σύνδεση για αισθητήρα παροχής απευθείας εμβάπτισης! - Κατά την αντικατάσταση συσκευών Κλείστε τις σφαιρικές βάνες 18

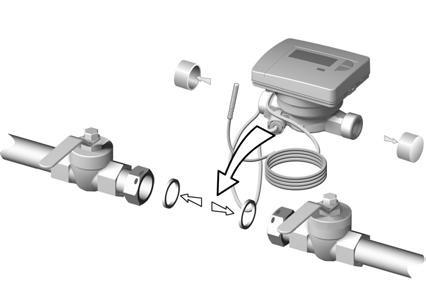

19 Συναρμολόγηση μετρητή θερμότητας - απευθείας εμβάπτιση (σφαιρική βάνα) Προετοιμασία συναρμολόγησης Αποσυνδέστε το σωλήνα πλύσης και τον μετρητή, αν υπάρχει Αφαιρέστε τα παλιά παρεμβύσματα Αποσυνδέστε κατά περίπτωση τον αισθητήρα θερμοκρασίας Συναρμολόγηση μετρητής θερμότητας Αφαιρέστε τα βιδωτά προστατευτικά καπάκια Ο νέος μετρητής πρέπει να συναρμολογείται πάντα με νέα παρεμβύσματα! 19

20 Συναρμολόγηση αισθητήρα θερμοκρασίας - απευθείας εμβάπτιση (σφαιρική βάνα) Αισθητήρας θερμοκρασίας Διάμετρος 5,0 mm / 5,2 mm Εκτελέστε τα βήματα 1-4 με τον αισθητήρα θερμοκρασίας (TF) στην απεικονιζόμενη θέση P1 στη βιδωτή σύνδεση μισού 1 P1 P2 κελύφους. 2 (1) Τοποθετήστε τον αισθητήρα θερμοκρασίας στην παρεχόμενη βιδωτή σύνδεση μισού κελύφους. (2) Συνδέστε το δεύτερο μισό βιδωτό τμήμα έτσι, ώστε ο πείρος ασφάλισης του πρώτου μισού να ασφαλίζει στις εγκοπές του δεύτερου μισού. 3 (3) Τοποθετήστε το δακτύλιο Ο στη θέση τοποθέτησης της σφαιρικής βάνας. Χρησιμοποιήστε τον αυθεντικό Βάθος εμβάπτισης > 50%, < 99% δακτύλιο Ο που παρέχεται μαζί με το προϊόν! (4) Πιέστε τον TF προς τα μέσα και σφίξτε τη βιδωτή σύνδεση εφαρμόζοντας ροπή σύσφιξης περ. 3 Nm (με το χέρι). 4 Ο αισθητήρας θερμοκρασίας δεν πρέπει να προσκρούει στον πυθμένα της σφαιρικής βάνας! 20 Ελέγξτε τη σωστή συναρμολόγηση του αισθητήρα θερμοκρασίας: (α) Το κολάρο της βιδωτής σύνδεσης μισού κελύφους εφάπτεται στη σφαιρική βάνα (β) Τα κελύφη της βιδωτής σύνδεσης εφάπτονται μεταξύ τους σωστό λάθος Αν ο αισθητήρας θερμοκρασίας δεν συναρμολογηθεί α σωστά, ο αισθητήρας θερμοκρα- σίας θα πρέπει να αφαιρεθεί ξανά από τη σφαιρική βάνα. β Έπειτα εκτελέστε τα βήματα 1-4 με τον αισθητήρα θερμοκρασίας στην απεικονιζόμενη θέση P2 στη βιδωτή σύνδεση μισού κελύφους.

21 Συναρμολόγηση αισθητήρα θερμοκρασίας - απευθείας εμβάπτιση (σφαιρική βάνα) Αισθητήρας θερμοκρασίας AGFW (1) Βιδώστε τον αισθητήρα θερμοκρασίας στη θέση τοποθέτησης και σφίξτε τον με το χέρι. Βάθος εμβάπτισης > 50% 1 (2) Σφίξτε τον βιδωτό αισθητήρα με κλειδί εφαρμόζοντας ροπή σύσφιξης περ. 5 Nm. 2 21

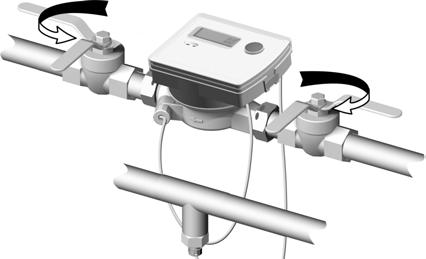

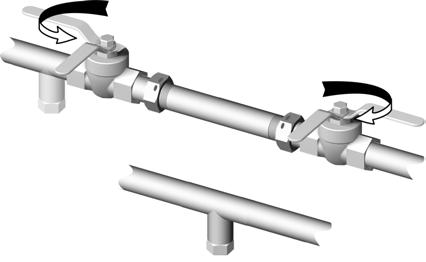

22 Προετοιμασία εγκατάστασης - έμμεση εμβάπτιση (κεφαλή εμβάπτισης) - Σε νέες εγκαταστάσεις Τηρείτε τους εθνικούς και τοπικούς κανονισμούς σχετικά με τη χρήση κεφαλών εμβάπτισης! Πλύνετε την εγκατάσταση Κλείστε τις σφαιρικές βάνες Στην παραλλαγή 80 mm (χωρίς ενσωματωμένο αισθητήρα επιστροφής): Χρησιμοποιήστε μούφες με κεφαλές εμβάπτισης! Χρησιμοποιήστε μούφες με κεφαλές εμβάπτισης! - Κατά την αντικατάσταση συσκευών Τηρείτε τους εθνικούς και τοπικούς κανονισμούς σχετικά με τη χρήση κεφαλών εμβάπτισης! Πλύνετε την εγκατάσταση Κλείστε τις σφαιρικές βάνες 22

23 Συναρμολόγηση μετρητή θερμότητας - έμμεση εμβάπτιση (κεφαλή εμβάπτισης) Προετοιμασία συναρμολόγησης Τηρείτε τους εθνικούς και τοπικούς κανονισμούς σχετικά με τη χρήση κεφαλών εμβάπτισης! Αποσυνδέστε το σωλήνα πλύσης και τον μετρητή, αν υπάρχει Αφαιρέστε τα παλιά παρεμβύσματα Αποσυνδέστε κατά περίπτωση τον αισθητήρα θερμοκρασίας Τηρείτε τους εθνικούς και τοπικούς κανονισμούς σχετικά με τη χρήση κεφαλών εμβάπτισης! Αφαιρέστε τα βιδωτά προστατευτικά καπάκια Ο νέος μετρητής πρέπει να συναρμολογείται πάντα με νέα παρεμβύσματα! 23

24 Συναρμολόγηση αισθητήρα θερμοκρασίας - έμμεση εμβάπτιση (κεφαλή εμβάπτισης) Τηρείτε τους εθνικούς και τοπικούς κανονισμούς σχετικά με τη χρήση κεφαλών εμβάπτισης! Στις χώρες της ΕΕ (εκτός από τη Γερμανία) κεφαλές εμβάπτισης επιτρέπονται και για νέες εγκαταστάσεις, εφόσον είναι συμβατές με την οδηγία MID (οδηγία περί συσκευών μέτρησης). Στη Γερμανία δεν επιτρέπεται η χρήση κεφαλών εμβάπτισης σε νέες εγκαταστάσεις! Για τις εγκαταστάσεις αντικατάστασης, τηρείτε τις παρεχόμενες πληροφορίες χρήσης των διαθέσιμων κεφαλών εμβάπτισης! Δοκιμάστε διαδοχικά τα βήματα 1-3 με τις απεικονιζόμενες θέσεις του αισθητήρα θερμοκρασίας (TF) στη βιδωτή σύνδεση μισού κελύφους P1, P2 και P3, μέχρι να διασφαλιστεί ότι ο TF εισέρχεται μέχρι τέρμα στην κεφαλή εμβάπτισης και η βιδωτή σύνδεση TF εφαρμόζει στο σπείρωμα της κεφαλής εμβάπτισης! (1) Τοποθετήστε τον αισθητήρα θερμοκρασίας στην παρεχόμενη βιδωτή σύνδεση μισού κελύφους*. (2) Τοποθετήστε το δεύτερο μισό βιδωτό τμήμα έτσι, ώστε ο πείρος ασφάλισης του πρώτου μισού τμήματος να ασφαλίζει στις εγκοπές του δεύτερου μισού. (3) Ωθήστε τον αισθητήρα θερμοκρασίας μέχρι τέρμα στην κεφαλή εμβάπτισης. 1 P1 P2 P3 2 3 (4) Σφίξτε τον ΤF με βιδωτή σύνδεση και ροπή σύσφιξης περ. 3 Nm (με το χέρι) στην κεφαλή εμβάπτισης. 4 Κατά την τοποθέτηση του αισθητήρα θερμοκρασίας σε κεφαλές εμβάπτισης ξένων κατασκευαστών ενδέχεται το είδος στερέωσης να διαφέρει από την προηγούμενη περιγραφή. Χρησιμοποιήστε ενδεχομένως το υλικό στερέωσης της αποσυναρμολογημένης συσκευής. * Οι συσκευές με διάμετρο αισθητήρα θερμοκρασίας 6 mm για τοποθέτηση σε κεφαλές εμβάπτισης ξένων κατασκευαστών δεν παρέχονται με βιδωτές συνδέσεις. 24

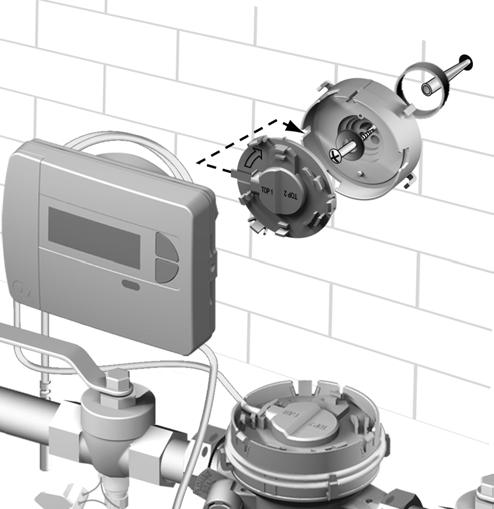

25 Συναρμολόγηση σε τοίχο, παραλλαγή με αφαιρούμενο υπολογιστή Οι παραλλαγές με αφαιρούμενο υπολογιστή μπορούν να εγκαθίστανται με την προαιρετικά διατιθέμενη βάση τοίχου σε απόσταση έως και 40 cm από τον αισθητήρα ροής. (1) Στερεώστε τον αποστάτη (α) και τη βάση τοίχου (β) με το παρεχόμενο υλικό στην επιθυμητή θέση. Ευθυγραμμίστε τη βάση τοίχου έτσι, ώστε η εγκοπή (β1) να δείχνει προς τα πάνω. (2) Τοποθετήστε το κάλυμμα (γ) έτσι, ώστε η επιγραφή "TOP1" να διαβάζεται οριζόντια και να ασφαλίζει στη βάση τοίχου. (3) Αφαιρέστε τον υπολογιστή από τον αισθητήρα ροής και ξετυλίξτε το καλώδιο του υπολογιστή. (4) Ασφαλίστε τον υπολογιστή στη βάση τοίχου - θα ακούσετε τον χαρακτηριστικό ήχο. α β β1 γ έως 40 cm Στήριγμα καλωδίου για το καλώδιο που περισσεύει 25

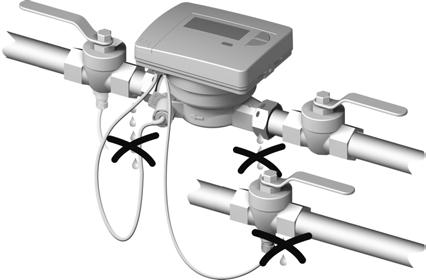

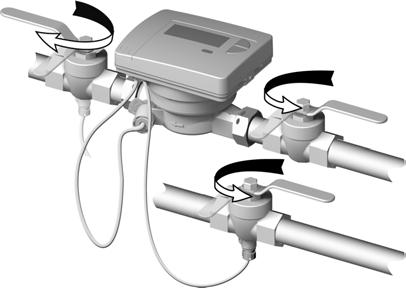

26 Ελέγξτε την εγκατάσταση Ανοίξτε τα φράγματα Ανοίξτε τις σφαιρικές βάνες Ενεργοποιήστε τη θέρμανση και ανοίξτε τη βαλβίδα του θερμαντικού σώματος Ελέγξτε την εγκατάσταση Ελέγξτε τη στεγανότητα και τη διεύθυνση ροής Η εσφαλμένη διεύθυνση ροής υποδεικνύεται στην οθόνη. 26

27 Σφραγίστε τον αισθητήρα ροής 1 Σφραγίστε τη συσκευή (1) Περάστε το σύρμα της σφραγίδας από τις οπές σφραγίδας του ρακόρ στην εισαγωγή και τον αισθητήρα ροής. (2) Περάστε το σύρμα από το ελεύθερο άνοιγμα στο σώμα της σφραγίδας. (3) Περιστρέφοντας το πτερύγιο της σφραγίδας, τυλίξτε σφιχτά το σύρμα. (4) Αποκόψτε το πτερύγιο της σφραγίδας. Αποκόπτοντας το πτερύγιο, διασφαλίζεται η σφράγιση Σφραγίστε τον αισθητήρα θερμοκρασίας στη σφαιρική βαλβίδα 3 4 (1) Περάστε το σύρμα της σφραγίδας από τις οπές σφραγίδας στη σφαιρική βάνα και τον βιδωτό αισθητήρα. (2) Περάστε το σύρμα από το ελεύθερο άνοιγμα στο σώμα της σφραγίδας. (3) Περιστρέφοντας το πτερύγιο της σφραγίδας, τυλίξτε σφιχτά το σύρμα. (4) Αποκόψτε το πτερύγιο της σφραγίδας. Αποκόπτοντας το πτερύγιο, διασφαλίζεται η σφράγιση. 27

28 Σφραγίστε τη συσκευή Σφραγίστε τον αισθητήρα θερμοκρασίας στην κεφαλή εμβάπτισης Τηρείτε τους εθνικούς και τοπικούς κανονισμούς σχετικά με τη χρήση κεφαλών εμβάπτισης! 2 (1) Περάστε το σύρμα της σφραγίδας από τις οπές σφραγίδας στον βιδωτό αισθητήρα και την κεφαλή εμβάπτισης. (2) Οδηγήστε το σύρμα σφραγίδας γύρω από τον σύνδεσμο ταυ. (3) Περάστε το σύρμα από το ελεύθερο άνοιγμα στο σώμα της σφραγίδας. 4 3 (4) Περιστρέφοντας το πτερύγιο της σφραγίδας, τυλίξτε σφιχτά το σύρμα. (5) Αποκόψτε το πτερύγιο της 4 1 σφραγίδας. 5 Αποκόπτοντας το πτερύγιο, διασφαλίζεται η σφράγιση. Σημείωση επιπέδων μετρητή Αφαιρέστε το προστατευτικό συναρμολόγησης 28 Σημειώστε την ημερομηνία συναρμολόγησης, τους αριθμούς μετρητών, ενδεχ. τους αριθμούς σφραγίδων Σημειώστε τα παλιά και νέα επίπεδα των μετρητών Απορρίψτε την παλιά συσκευή σύμφωνα με τις τοπικές διατάξεις!

29 Στοιχεία συσκευής Χειρισμός και οθόνη (1) Οθόνη LCD Η οθόνη είναι τυπικά σβηστή (λειτουργία αναμονής). Η οθόνη μπορεί να ενεργοποιηθεί με το πάτημα ενός κουμπιού. (2) Πλήκτρο < H > (οριζόντια) (3) Πλήκτρο < V > (κατακόρυφα) (4) Διεπαφή IrDA (5) Κάλυμμα διεπαφής (6) Διεπαφή μονάδας (7) Οπές στερέωσης για εξωτερικές οπτικές μονάδες (8) Ασφάλεια χρήστη και υποδοχές για εξωτερικές συνδέσεις καλωδίων Ενδείξεις κατάστασης Ένδειξη Περιγραφή Τα εμφανιζόμενα δεδομένα ισχύουν για: Heat = Θερμότητα Imp1 = Είσοδος παλμών 1 Cool = Ψύχος Imp2 = Είσοδος παλμών 2 (κενό) = Η εμφανιζόμενη τιμή είναι μία τρέχουσα τιμή M (Memory) = Τιμή για μια ημερομηνία μήνα ή ημέρας καταμέτρησης Η εμφανιζόμενη τιμή είναι μια τιμή ημερομηνίας: Day = Τρέχουσα ημερομηνία M-Day = Η ημερομηνία ισχύει για μια αποθηκευμένη ετήσια ή μηνιαία τιμή Η εμφανιζόμενη τιμή είναι ένας αριθμός ελέγχου: Check = Ο αριθμός ελέγχου αναφέρεται σε μια τρέχουσα τιμή κατανάλωσης M-Check = Ο αριθμός ελέγχου ισχύει για μια αποθηκευμένη ετήσια ή μηνιαία τιμή Υπάρχει στιγμιαία ροή Καμία καταμέτρηση ενέργειας -> Καμία διαφορά θερμοκρασίας Υπάρχει στιγμιαία ροή Καταμέτρηση ενέργειας Η επικοινωνία IrDA είναι ενεργή αυτήν τη στιγμή 29

30 Χειρισμός και οθόνη Ειδικές συνθήκες λειτουργίας Ένδειξη Περιγραφή Μέτρα/Υποδείξεις Υπέρβαση πίστωσης επικοινωνίας της διεπαφής μονάδας ή του IrDA Αίρεται μετά τη λήξη του χρονικού διαστήματος πίστωσης (μονάδα = τρέχουσα ημέρα, IrDA = τρέχων μήνας). Ο χρόνος λειτουργίας έληξε Απαιτείται αντικατάσταση της συσκευής Εσφαλμένη διεύθυνση ροής Οι αισθητήρες θερμοκρασίας έχουν αντιμετατεθεί ή δεν έχουν συναρμολογηθεί σωστά Ελέγξτε την εγκατάσταση (προσέξτε το βέλος στον αισθητήρα ροής) Ελέγξτε τη σωλήνωση Ελέγξτε τους κυκλοφορητές και τους θερμοστάτες ως προς τη σωστή λειτουργία Ελέγξτε αν ο αισθητήρας ροής συναρμολογήθηκε στη σωστή γραμμή και ελέγξτε το είδος εγκατάστασης του αισθητήρα θερμοκρασίας Μηνύματα σφάλματος Ένδειξη σφάλματος Περιγραφή σφάλματος Μέτρα/Υποδείξεις Σφάλμα υλικού ή βλάβη Ελέγξτε τον αισθητήρα ροής, το καλώδιο σύνδεσης και τον υπολογιστή για στο υλικολογισμικό εξωτερική ζημιά Απαιτείται αντικατάσταση της συσκευής 30 Η προσαρτώμενη μονάδα ζευγοποιήθηκε προηγουμένως με κάποια άλλη συσκευή μέτρησης. Ο αισθητήρας παροχής έχει σπάσει Βραχυκύκλωμα αισθητήρα παροχής Ο αισθητήρας επιστροφής έχει σπάσει Βραχυκύκλωμα αισθητήρα επιστροφής Στη μονάδα εμφανίζονται τα δεδομένα μέτρησης ενός άλλου μετρητή θερμότητας Ασφαλίστε τα δεδομένα, επειδή αντικαθίστανται μετά από σύντομο χρονικό διάστημα Πατήστε οποιοδήποτε πλήκτρο για διαγραφή της ένδειξης Ελέγξτε τον αισθητήρα θερμοκρασίας και τους αγωγούς για μηχανικές ζημιές Απαιτείται αντικατάσταση της συσκευής Ελέγξτε τον αισθητήρα θερμοκρασίας και τους αγωγούς για μηχανικές ζημιές Απαιτείται αντικατάσταση της συσκευής Ελέγξτε τον αισθητήρα θερμοκρασίας και τους αγωγούς για μηχανικές ζημιές Απαιτείται αντικατάσταση της συσκευής Ελέγξτε τον αισθητήρα θερμοκρασίας και τους αγωγούς για μηχανικές ζημιές Απαιτείται αντικατάσταση της συσκευής

31 Χειρισμός και οθόνη Πλοήγηση στα επίπεδα 1. Ανοίξτε την οθόνη ή το σχεδιάγραμμα χειρισμού επιπέδων Πιέστε σύντομα το πλήκτρο < H > ή < V > για να ανοίξει η οθόνη γρήγορης ανάγνωσης. Πιέστε παρατεταμένα το πλήκτρο < H > ή < V > για πάνω από 3 δευτερόλεπτα για να εμφανιστεί το διάγραμμα ελέγχου του επιπέδου. 2. Αλλάξτε από την επιθυμητή θέση ενός επιπέδου στο επόμενο επίπεδο Πιέστε το πλήκτρο < H > 3. Αλλάξτε στην επόμενη οθόνη εντός του επιπέδου Πιέστε το πλήκτρο < V > (μόνο στο επίπεδο L3 ή L4) Αντιστοίχιση πλήκτρων στη λειτουργία προγραμματισμού Για να ενεργοποιήσετε τη λειτουργία προγραμματισμού, πρέπει να αποδείξετε ότι έχετε το δικαίωμα προγραμματισμού με εισαγωγή του σχετικού PIN. Το προεπιλεγμένο τυπικό PIN αναγράφεται στη συσκευασία της συσκευής. Εφόσον το PIN γίνει δεκτό, επιτρέπεται ο προγραμματισμός άλλων τιμών χωρίς νέα εισαγωγή του PIN. Αυτό δεν ισχύει κατά τη ρύθμιση άλλων επιπέδων, πέραν των L3 και L4. 1. Ενεργοποίηση της λειτουργίας προγραμματισμού Μεταβείτε στο επίπεδο με το πλήκτρο < H >. Πλοηγηθείτε στο επίπεδο με το πλήκτρο < V > για εμφάνιση της τιμής που θέλετε να παραμετροποιήσετε. Αρχικά πιέστε και κρατήστε πατημένο το πλήκτρο < H > και, στη συνέχεια, πιέστε και κρατήστε επίσης πατημένο το πλήκτρο < V >. 2. Αλλαγή των παραμέτρων Πατήστε επανειλημμένα το πλήκτρο < V > μέχρι να εμφανιστεί στη θέση παραμετροποίησης που αναβοσβήνει η επιθυμητή τιμή. Πατήστε το πλήκτρο < H > για να μεταβείτε στην επόμενη θέση παραμετροποίησης. 3.Επιβεβαίωση της καταχώρησης Αρχικά πιέστε και κρατήστε πατημένο το πλήκτρο < H > και, στη συνέχεια, πιέστε και κρατήστε επίσης πατημένο το πλήκτρο < V >. 31

32 Θέση σε λειτουργία Ενεργοποίηση της λειτουργίας προγραμματισμού 1. Μεταβείτε στο σχετικό επίπεδο οθόνης (L3 ή L4) με το πλήκτρο < H >. 2. Πλοηγηθείτε με το πλήκτρο < V > για εμφάνιση της σχετικής τιμής (εδώ η ημέρα αναφοράς). 3. Ενεργοποιήστε τη λειτουργία προγραμματισμού με το συνδυασμό πλήκτρων < H >+< V > (βλ.σελίδα 31). Κρατήστε αυτά τα πλήκτρα πατημένα μέχρι να εμφανιστεί η οθόνη καταχώρησης του κωδικού πρόσβασης. 4. Πατήστε επανειλημμένα το πλήκτρο < V > μέχρι να εμφανιστεί η επιθυμητή τιμή για τη θέση που αναβοσβήνει. 5. Πατήστε το πλήκτρο < H > για να μεταβείτε στην επόμενη θέση. 6.Επαναλάβετε τα βήματα 4 και 5 για να ολοκληρώσετε την καταχώρηση του κωδικού πρόσβασης. 7. Επιβεβαιώστε τον κωδικό πρόσβασης με το συνδυασμό πλήκτρων < H >+< V > (βλ. Σελίδα 31). Αν ο κωδικός πρόσβασης είναι σωστός, εμφανίζεται η τιμή που πρέπει να προγραμματιστεί. Παράδειγμα: Προγραμματισμός ημέρας αναφοράς Επίπεδο οθόνης L3 - Ένδειξη "Ημέρα αναφοράς" 1. Ενεργοποιήστε τη λειτουργία προγραμματισμού με το συνδυασμό πλήκτρων < H >+< V > (βλ.σελίδα 31). Όταν είναι ενεργοποιημένη η λειτουργία προγραμματισμού, αναβοσβήνει αρχικά η θέση για τη ρύθμιση της τιμής "Έτος". 2. Πατήστε επανειλημμένα το πλήκτρο < V > μέχρι να εμφανιστεί η επιθυμητή τιμή για το "Έτος" της νέας ημέρας αναφοράς. 3. Πατήστε το πλήκτρο <V> μόνο αν θέλετε να παραλείψετε την πρώτη ημέρα αναφοράς. Πατήστε το πλήκτρο < H > για να παραλείψετε τη θέση ρύθμισης της τιμής "Μήνας". 4. Πατήστε επανειλημμένα το πλήκτρο < V > μέχρι να εμφανιστεί η επιθυμητή τιμή για το "Μήνα" της νέας ημέρας αναφοράς. 5. Επιβεβαιώστε τη ρύθμιση με το συνδυασμό πλήκτρων < H >+< V > (βλ. Σελίδα 31). Ως ημέρα αναφοράς μπορεί να επιλεγεί μόνο η τελευταία ημέρα ενός μήνα. 32

33 Θέση σε λειτουργία Παράδειγμα: Ενεργοποίηση/απενεργοποίηση επιπέδου Επίπεδο οθόνης L3 - Ένδειξη "Πιθανά + ενεργοποιημένα επίπεδα" 1. Ενεργοποιήστε τη λειτουργία προγραμματισμού με το συνδυασμό πλήκτρων < H >+< V > (βλ.σελίδα 31). Όταν είναι ενεργοποιημένη η λειτουργία προγραμματισμού, αναβοσβήνει το σύμβολο "M-". 2. Πατήστε επανειλημμένα το πλήκτρο < H > μέχρι να αρχίσει να αναβοσβήνει η θέση ρύθμισης του σχετικού επιπέδου. 3. Πατήστε σύντομα το πλήκτρο < V > για απενεργοποίηση ή ενεργοποίηση του σχετικού επιπέδου. 4. Πατήστε σύντομα το πλήκτρο < H > για να μεταβείτε στο ψηφίο του επόμενου διαθέσιμου επιπέδου. 5.Επαναλάβετε τα βήματα 3 και 4 μέχρι να ενεργοποιηθούν/απενεργοποιηθούν τα επιθυμητά επίπεδα. Αν απενεργοποιηθεί το επίπεδο οθόνης 3, η παραμετροποίηση της συσκευής επιτρέπεται μόνο μέσω του λογισμικού παραμετροποίησης! 6. Επιβεβαιώστε τη ρύθμιση με το συνδυασμό πλήκτρων < H >+< V > (βλ. Σελίδα 31). Αποτέλεσμα του παραδείγματος: Τα επίπεδα 2, 3, 4 και 5 εμφανίζονται, = Το επίπεδο 6 αποκρύπτεται, 2 κενές θέσεις = Τα επίπεδα 7+8 δεν είναι διαθέσιμα, = Το επίπεδο 9 αποκρύπτεται Παράδειγμα: Ενεργοποίηση/απενεργοποίηση ένδειξης αριθμού ελέγχου (ανάγνωση καρτών) Επίπεδο οθόνης L3 - Ένδειξη "Πιθανά + ενεργοποιημένα επίπεδα" 1. Ενεργοποιήστε τη λειτουργία προγραμματισμού με το συνδυασμό πλήκτρων < H >+< V > (βλ.σελίδα 31). Όταν είναι ενεργοποιημένη η λειτουργία προγραμματισμού, αναβοσβήνει το σύμβολο "M-". Αν ο δείκτης δεν βρίσκεται στη θέση "M-", πατήστε σύντομα το πλήκτρο < H > μέχρι να αρχίσει να αναβοσβήνει το πλήκτρο "M-". 2. Πατήστε σύντομα το πλήκτρο < V > για απενεργοποίηση ή ενεργοποίηση της επιλογής "Εμφάνιση αριθμού ελέγχου". 3. Επιβεβαιώστε τη ρύθμιση με το συνδυασμό πλήκτρων < H >+< V > (βλ. Σελίδα 31). 33

34 Θέση σε λειτουργία Παράδειγμα: Αλλαγή μονάδας μέτρησης (kwh <--> MWh ή MJ <--> GJ) Επίπεδο οθόνης L3 - Ένδειξη "Πιθανά + ενεργοποιημένα επίπεδα" 1. Ενεργοποιήστε τη λειτουργία προγραμματισμού με το συνδυασμό πλήκτρων < H >+< V > (βλ.σελίδα 31). Όταν είναι ενεργοποιημένη η λειτουργία προγραμματισμού, αναβοσβήνει το σύμβολο "M-". 2. Πατήστε επανειλημμένα το πλήκτρο < H > μέχρι να αρχίσει να αναβοσβήνει το σύμβολο της μονάδας μέτρησης και το πλαίσιο δεκαδικών αριθμών. 3. Πατήστε σύντομα το πλήκτρο < V > για αλλαγή της μονάδας μέτρησης. 4. Επιβεβαιώστε τη ρύθμιση με το συνδυασμό πλήκτρων < H >+< V > (βλ. Σελίδα 31). Όλες οι υπόλοιπες παράμετροι της συσκευής μπορούν να ρυθμιστούν σύμφωνα με το σχεδιάγραμμα στα σχετικά παραδείγματα. 34

35 Δυνατότητες τοποθέτησης (1) Τοποθέτηση σε περιοχή του δευτερεύοντος κυκλώματος χωρίς συνεχή ροή. 1 (2) Τοποθέτηση σε περιοχή του πρωτεύοντος κυκλώματος χωρίς συνεχή ροή. Ο μετρητής θερμότητας θα διαρρέεται μόνο όταν μέσω της τριόδου αναμεικτικής βαλβίδας διοχετεύεται ζεστό νερό παροχής από το πρωτεύον κύκλωμα στο δευτερεύον κύκλωμα. 2 (3) Τοποθέτηση σε περιοχή του δευτερεύοντος κυκλώματος χωρίς συνεχή ροή. 3 (4) Τοποθέτηση σε περιοχή του δευτερεύοντος κυκλώματος με συνεχή ροή. 4 (5) Τοποθέτηση στο πρωτεύον κύκλωμα. 5 35

36 Λίστα ελέγχου Τηρείτε τους εθνικούς και τοπικούς κανονισμούς! Πριν τη συναρμολόγηση 1. Βρίσκονται όλα τα σημεία ασφάλισης της συσκευής μέτρησης σε άρτια κατάσταση; (σφραγίδα στον αισθητήρα επιστροφής, σφράγιση) 2. Διατίθεται σετ τοποθέτησης; (σφαιρικές βάνες, εξαρτήματα τοποθέτησης, παρεμβύσματα) 3. Έχει τοποθετηθεί σωστά το σετ τοποθέτησης; 4. Έχει διαστασιοποιηθεί σωστά ο μετρητής θερμότητας; (ροή qi / qp / qs, πίεση, θερμοκρασία) 5. Ενδείκνυνται οι γεωμετρικές συνθήκες σύνδεσης του αισθητήρα ροής, του αισθητήρα θερμοκρασίας και, ενδεχομένως, των κεφαλών εμβάπτισης για τη θέση τοποθέτησης; 6. Κατά τη χρήση κεφαλών εμβάπτισης: Είναι κατάλληλες οι κεφαλές εμβάπτισης για το μετρητή θερμότητας σύμφωνα με τους τοπικούς και εθνικούς κανονισμούς; 7. Διατίθενται όλα τα απαιτούμενα εξαρτήματα τοποθέτησης; (παρεμβύσματα, σύνδεσμοι) 8. Διατίθενται όλα τα απαιτούμενα εξαρτήματα σφράγισης; 9. Διατίθενται οδηγίες συναρμολόγησης για το μετρητή θερμότητας; 10. Πλύθηκε σωστά η εγκατάσταση; (καθαρισμός του φίλτρου και του πλέγματος) 36

37 Μετά τη συναρμολόγηση Λίστα ελέγχου 1. Έχουν τοποθετηθεί οι αισθητήρες θερμοκρασίας (αισθητήρας παροχής/επιστροφής) στους σχετικούς αγωγούς; 2. Επιπροσθέτως κατά τη χρήση κεφαλών εμβάπτισης: Ο αισθητήρας έχει εισέλθει μέχρι τέρμα στην κεφαλή εμβάπτισης και έχει βιδωθεί σφιχτά; 3. Ο αισθητήρας ροής έχει τοποθετηθεί στον σωστό αγωγό; 4. Ο αισθητήρας ροής είναι ελεύθερος τάσεων μετά την τοποθέτηση; (χωρίς φορτίο εφελκυσμού, πίεσης ή στρέψης) 5. Έχουν ανοίξει τα φράγματα στον σωστό αγωγό; 6. Είναι όλα τα σημεία συναρμολόγησης στεγανά; 7. Είναι όλες οι ενδείξεις εύλογες; (θερμοκρασίες και στιγμιαία ροή) Μετά τη θέση σε λειτουργία 1. Έχει σφραγιστεί ο αισθητήρας παροχής; (κίνδυνος ξένης επέμβασης) 2. Έχουν σφραγιστεί ο αισθητήρας επιστροφής και ο αισθητήρας ροής; 3. Έχει σημειωθεί ο αριθμός συσκευής (στην πινακίδα στοιχείων); 4. Έχει σημειωθεί το επίπεδο εκκίνησης του μετρητή; (επίπεδο 0, σημαντικό για τον υπολογισμό) 37

38 Υποδείξεις σχετικά με τις προσαρτώμενες μονάδες του μετρητή θερμότητας Χρήση συνδυαστικού μετρητή θερμότητας/ψύχους με προσαρτώμενη μονάδα Η χρήση προσαρτώμενων μονάδων δεν επιτρέπεται σε μετρητές θερμότητας με ενσωματωμένη διεπαφή επικοινωνίας. Με την εισαγωγή της νέας γενιάς μετρητών θερμότητας το χρώμα του περιβλήματος των προσαρτώμενων μονάδων για το μετρητή θερμότητας άλλαξε από μπλε σε λευκό. Επίσης, βελτιώθηκε η λογική των αριθμών σειράς για τους νέους μετρητές θερμότητας. Αρ. σειράς για ψύχος Αρ. σειράς για θερμότητα Δώστε προσοχή στις παρακάτω υποδείξεις: Οι ακόλουθες εκδόσεις προσαρτώμενων μονάδων ερμηνεύουν από τον < Αρ. σειράς > το < Αναγνωριστικό συστήματος, κανάλι 2 > με τη βοήθεια ενός αλγορίθμου που δεν ισχύει για τη λογική των αριθμών σειράς των νέων μετρητών θερμότητας. Αυτές οι προσαρτώμενες μονάδες παράγουν για την απόδοση διεύθυνσης στο κανάλι 2 (< Αναγνωριστικό συστήματος, κανάλι 2 >) μια τιμή η οποία δεν συμπίπτει με τον αναγραφόμενο αριθμό σειράς στο μετρητή για το ψύχος. Επομένως, για τις έως τώρα μονάδες με συνδυαστικό μετρητή θερμότητας/ ψύχους ισχύουν οι εξής ιδιαιτερότητες: WFZ16x.Ox Ασύρματη προσαρτώμενη μονάδα Αλλαγή ρύθμισης (μπλε προσαρτώμενη μονάδα) Η προσαρτώμενη μονάδα παράγει ως αναγνωριστικό συστήματος για το κανάλι 2 την τιμή < αρ. σειράς για θερμότητα > 38

39 Υποδείξεις σχετικά με τις προσαρτώμενες μονάδες του μετρητή θερμότητας Παράδειγμα: Αναγραφόμενη τιμή στο μετρητή θερμότητας: Αρ. σειράς για θερμότητα: Αρ. σειράς για ψύχος: Από τον αρ. σειράς για θερμότητας παράγονται τα ακόλουθα αναγνωριστικά συστήματος: Αναγνωριστικό συστήματος, κανάλι 1: για θερμότητα Αναγνωριστικό συστήματος, κανάλι 2: για ψύχος Αυτοί οι αριθμοί χρησιμοποιούνται για τον προσδιορισμό και τη διαχείριση του συνδυαστικού μετρητή θερμότητας/ψύχους στα ασύρματα συστήματα Q AMR και Q walk-by. Με το < Αναγνωριστικό συστήματος, κανάλι 2 > που παράγεται από τη μονάδα υπάρχει ο κίνδυνος σύγκρουσης διευθύνσεων με άλλες συσκευές στο ασύρματο δίκτυο. Για την αποφυγή του κινδύνου απώλειας δεδομένων ελέγχετε τον κατάλογο εγκαταστάσεων για διπλότυπα αναγνωριστικά συστήματος για το κανάλι 2! Προκειμένου να αποκλείεται το ενδεχόμενο σύγκρουσης διευθύνσεων, ακολουθείτε την εξής διαδικασία: Με το στικ προγραμματισμού WFZ.PS3 μπορείτε να ορίσετε στη μονάδα τον αλγόριθμο αριθμών σειράς του Q heat 5. Το στικ προγραμματισμού WFZ.PS3 διατίθεται κατόπιν αιτήματος. R99/ Προσαρτώμενη μονάδα M-Bus Νέα χρήση και αλλαγή ρύθμισης (λευκή και μπλε προσαρτώμενη μονάδα) Για το < Αναγνωριστικό συστήματος, κανάλι 2 > ορίζεται από τη μονάδα στην πρώτη θέση το ψηφίο "9". Οι θέσεις 2-8 αντιστοιχούν στις σχετικές θέσεις του αριθμού σειράς για θερμότητας. Παράδειγμα: Αναγραφόμενη τιμή στο μετρητή θερμότητας: Αρ. σειράς για θερμότητα: Αρ. σειράς για ψύχος: Από τον αρ. σειράς για θερμότητας παράγονται τα ακόλουθα αναγνωριστικά συστήματος: Αναγνωριστικό συστήματος, κανάλι 1: για θερμότητα Αναγνωριστικό συστήματος, κανάλι 2: για ψύχος M99/ / -11 rcu4 Ασύρματη προσαρτώμενη μονάδα rmh4 Νέα χρήση και αλλαγή ρύθμισης (λευκή και μπλε προσαρτώμενη μονάδα) Αυτή η προσαρτώμενη μονάδα δεν επηρεάζεται από την περιγραφόμενη επίδραση. Μπορείτε να συνεχίσετε να χρησιμοποιείτε τη μονάδα με τους νέους μετρητές θερμότητας ως συνήθως. Αγνοήστε τον αναγραφόμενο αριθμό σειράς για ψύχος στο μετρητή θερμότητας. 39

40 FIM5-ZZHE-GR0-HMQDS / V3.0 40
