1 Τσιμεντένια και χαλύβδινη βάση για προωθητές ροής ABS SB 900 έως GR el Οδηγίες Εγκατάστασης Μετάφραση του πρωτοτύπου των οδηγιών

2 Οδηγίες Εγκατάστασης για τσιμεντένια βάση για SB (παραλλαγή A + B), 400 ύψος για SB (παραλλαγή A + B), 780 ύψος για SB (παραλλαγή A + B), 1030 ύψος για SB (παραλλαγή A + B), 2050 ύψος για χαλύβδινη βάση για SB (παραλλαγή A + B), 380 ύψος για SB (παραλλαγή A + B), 780 ύψος για SB (παραλλαγή A + B), 1030 ύψος 2 Με την επιφύλαξη αλλαγών στα πλαίσια της τεχνολογικής εξέλιξης!

3 Πίνακας περιεχομένων 1 Γενικά Εισαγωγή Τοποθέτηση και συναρμολόγηση Παραλλαγές εγκατάστασης Συναρμολόγηση της τσιμεντένιας βάσης Στάνταρ υλικά παράδοσης τσιμεντένιας βάσης Στάνταρ υλικά παράδοσης χαλύβδινης βάσης Συναρμολόγηση της χαλύβδινης βάσης

4 1 Γενικά 1.1 Εισαγωγή Αυτές οι Οδηγίες Εγκατάστασης και Λειτουργίας και το ξεχωριστό τεύχος Οδηγίες ασφαλείας περιλαμβάνουν βασικές οδηγίες και oδηγίες ασφαλείας, που πρέπει να προσέξετε κατά τη μεταφορά, τοποθέτηση, συναρμολόγηση και θέση σε λειτουργία. Για το λόγο αυτό πρέπει να διαβαστεί προηγουμένως αυτό το έγγραφο οπωσδήποτε από τον εγκαταστάτη καθώς και από το υπεύθυνο ειδικευμένο προσωπικό και τον ιδιοκτήτη/εκμεταλλευτή και πρέπει να βρίσκεται συνεχώς διαθέσιμο στον τόπο χρήσης του συγκροτήματος/της εγκατάστασης. Οι oδηγίες ασφαλείας, των οποίων η μη τήρηση μπορεί να θέσει σε κίνδυνο την ανθρώπινη ζωή, επισημαίνονται με ιδιαίτερο τρόπο, με ένα γενικό σύμβολο κινδύνου. c Στην g Στην προειδοποίηση κινδύνου από την ηλεκτρική τάση πραγματοποιείται χαρακτηρισμός με αυτό το σήμα. προειδοποίηση κινδύνου έκρηξης πραγματοποιείται χαρακτηρισμός με αυτό το σήμα. Αυτό το μήνυμα εμφανίζεται στις oδηγίες ασφαλείας, των οποίων η αγνόηση μπορεί να επιφέρει κινδύνους για το συγκρότημα και τις λειτουργίες του. ΥΠΟΔΕΙΞΗ Χρησιμοποιείται για σημαντικές πληροφορίες. Οι oδηγίες εικόνων, π.χ. (3/2) με τον πρώτο αριθμό δίνουν τον αριθμό της εικόνας και με το δεύτερο αριθμό δίνουν τον αριθμό θέσης στην ίδια εικόνα. 2 Τοποθέτηση και συναρμολόγηση Στις εργασίες επισκευής ή συντήρησης, πρέπει να τηρούνται οι κανονισμοί ασφαλείας που καλύπτουν την εργασία σε κλειστούς χώρους υδραυλικών εγκαταστάσεων αποχέτευσης. Προσέξτε το συνολικό βάρος των συγκροτημάτων! Τα ανυψωτικά μηχανήματα, όπως π.χ. ο γερανός και οι αλυσίδες ανύψωσης, θα πρέπει να έχουν τις σωστές διαστάσεις. Θα πρέπει να τηρηθούν όλοι οι κανόνες πρόληψης ατυχημάτων και οι γενικοί τεχνικοί κανόνες! Μην Το παραμένετε και μην εργάζεστε στην περιοχή περιστροφής ή κάτω από το αιωρούμενο φορτίο! ύψος ανύψωσης του γάντζου θα πρέπει να είναι ανάλογο με το συνολικό ύψος του συγκροτήματος καθώς και με το μήκος της ανυψωτικής αλυσίδας! Για την εξασφάλιση μιας ασφαλούς και αρκετά σταθερής συναρμολόγησης της τσιμεντένιας ή της χαλύβδινης βάσης, προβλέπεται η χρήση του συστήματος αγκυρώσεων (για δυναμική καταπόνηση) που περιλαμβάνεται στα υλικά παράδοσης! Για την περίπτωση, που πρέπει να χρησιμοποιηθεί ένα άλλο σύστημα στερέωσης, σε κάθε περίπτωση είναι απαραίτητη μια προηγούμενη συνεννόηση με την αρμόδια αντιπροσωπεία της Sulzer. Η απόδειξη του κατασκευαστή του εναλλακτικού συστήματος στερέωσης πρέπει σε αυτές τις περιπτώσεις να υπάρχει και να αρχειοθετείται. Σε περίπτωση μη τήρησης ακυρώνεται η εγγύηση! 2.1 Παραλλαγές εγκατάστασης Ο προωθητής ροής ABS είναι διαθέσιμος σε 2 παραλλαγές εγκατάστασης τόσο με τσιμεντένια όσο και με χαλύβδινη βάση. Παραλλαγή A (σταθερή εγκατάσταση) 4

5 Σε αυτή την παραλλαγή εγκατάστασης ο οδηγός σωλήνας και το άνω στήριγμά του συνδέονται σταθερά με την οικοδομική κατασκευή. Το τεμάχιο λυομένου είναι ήδη βιδωμένο πάνω στη βάση. Ο οδηγός σωλήνας προετοιμάζεται επι τόπου του έργου. Παραλλαγή B (ελεύθερη εγκατάσταση) Σε αυτή την παραλλαγή εγκατάστασης ο μηχανισμός ασφάλισης είναι ενσωματωμένος στον οδηγό σωλήνα. Ο οδηγός σωλήνας είναι ήδη προετοιμασμένος στο σωστό μήκος και σταθερά συνδεδεμένος με το τεμάχιο λυομένου. Το τεμάχιο λυομένου μαζί με τον οδηγό σωλήνα πρέπει μόνο ακόμα να βιδωθεί επι τόπου του έργου πάνω στη βάση. Σε περίπτωση που χρειάζεται είναι (προαιρετικά) φυσικά δυνατό, να σταθεροποιηθεί και να στερεωθεί επίσης και η παραλλαγή B, π.χ. με πρόσθετες αντηρίδες ή στηρίγματα! ΥΠΟΔΕΙΞΗ Τα βήματα συναρμολόγησης, που ισχύουν και για τις δύο παραλλαγές A και B, χαρακτηρίζονται με AB. Τα βήματα συναρμολόγησης, που αφορούν μόνο την παραλλαγή A ή B χαρακτηρίζονται αντίστοιχα μόνο με A ή B. Ύψη τοποθέτησης για εγκαταστάσεις προωθητών ροής ABS με σωλήνα ορθογωνικής διατομής 60 x 60 x 3 : Σε περίπτωση μεγαλύτερου βάθους τοποθέτησης ή μεγαλύτερου ελεύθερου μήκους των οδηγών σωλήνων υπάρχει ο κίνδυνος θραύσης λόγω κόπωσης των σωλήνων οδηγών ή των στηριγμάτων τους. Τα αντίστοιχα ελεύθερα μέγιστα μήκη δεν μπορούν να υπολογιστούν μόνο από το στατικό φορτίο (ταχύτητα ροής). Επίσης σημαντικές είναι και οι δυνάμεις από την τυρβώδη ροή που δημιουργούνται π.χ. λόγω της μορφής της δεξαμενής, του αερισμού και των προσαγωγών. Ανάλογα με τις τοπικές συνθήκες μπορούν γι αυτό να είναι απαραίτητες, ακόμα και σε μέγιστα μήκη κάτω του ορίου, πρόσθετες στερεώσεις, αντιρίδες ή στηρίγματα. Παραλλαγή A : Μέγιστο ελεύθερο μήκος: 7,5 ; Παραλλαγή B : Μέγιστο πακτωμένο από τη μια μεριά μήκος του σωλήνα οδηγού: 4,5. Αυτές οι τιμές ισχύουν για κανονικές υπολογισμένες ταχύτητες ροής 0,3 /s. ΥΠΟΔΕΙΞΗ Τα υλικά στερέωσης του οδηγού σωλήνα πρέπει να είναι κατάλληλα για την παραλαβή δυναμικών φορτίων! Μεγαλύτερα βάθη τοποθέτησης είναι δυνατά, απαιτούν όμως κατάλληλα στηρίγματα στο σωλήνα οδηγό. Σε περίπτωση αμφιβολίας πρέπει πριν την εγκατάσταση να συμβουλεύεστε την αρμόδια αντιπροσωπεία της ABS. 2.2 Συναρμολόγηση της τσιμεντένιας βάσης AB 1. Για τη σίγουρη εγκατάσταση της τσιμεντένιας βάσης πρέπει οπωσδήποτε να εξασφαλιστεί, ότι η τσιμεντένια βάση στη περιοχή των ποδιών στήριξης εδράζεται χωρίς αρμούς. Καθορίστε τη θέση της τσιμεντένιας βάσης και του στηρίγματος του σωλήνα. Η διάσταση αναφοράς 67 για τη ρύθμιση της θέσης της τσιμεντένιας βάσης πρέπει να εξακριβωθεί σύμφωνα με την Εικ. 5. Σε αυτή την περίπτωση προσέξτε την κατακόρυφη ευθυγράμμιση του οδηγού σωλήνα καθώς και την κατεύθυνση της ροής (βλέπε βέλος στην Εικ. 1). Για την εξασφάλιση μιας άψογης λειτουργίας του συστήματος του λυομένου, πρέπει ο οδηγός σωλήνας να μπορεί να ολισθαίνει πάντοτε ελεύθερα στον οδηγό του τεμαχίου λυομένου. Αυτό ισχύει ιδιαίτερα μετά την πραγματοποίηση της συναρμολόγησης του στηρίγματος του οδηγού σωλήνα στη γέφυρα ή στο στηθαίο της εγκατάστασης! Για την εξασφάλιση μιας ασφαλούς εγκατάστασης, π.χ. σε περίπτωση που ο πυθμένας της δεξαμενής δεν είναι επίπεδος, πρέπει να εκτελεστούν τα ακόλουθα μέτρα: Μετά τη ρύθμιση της θέσης του τσιμεντένιας ή της χαλύβδινης βάσης και πριν τη στερεώση με βύσματα, πρέπει να ελεγχθεί (π.χ. με ένα αλφάδι), εάν αυτή είναι ευθυγραμμισμένη κατακόρυφα με τον οδηγό του σωλήνα του συναρμολογημένου τεμαχίου λυομένου. 5

6 Ενδεχομένως η τσιμεντένια ή η χαλύβδινη βάση πρέπει να ευθυγραμμιστεί πριν τη στερεώση με βύσματα. Σε περίπτωση που αυτό δεν είναι δυνατό, μπορεί ενδεχομένως να γίνει αποδεκτή επίσης και μια μικρή κλίση του οδηγού σωλήνα. Ο άξονας του οδηγού σωλήνα πρέπει μετά να είναι στην ίδια ευθεία με τον άξονα του οδηγού του τεμαχίου λυομένου! Ο οδηγός σωλήνας και το στήριγμα του σωλήνα πρέπει να εγκατασταθούν έτσι, ώστε σε καμία περίπτωση να μη στρεβλώσει ο οδηγός σωλήνας ή να μη μαγκωθεί στον οδηγό του τεμαχίου λυομένου. Μόνο έτσι εξασφαλίζεται η άψογη λειτουργία Τα Εικ. 1 Κατεύθυνση ροής μέγιστα επιτρεπτά φορτία σε περίπτωση χρήσης της συσκευής ανύψωσης ABS 5 kn πρέπει να τύχουν προσοχής. (Βλέπε στην πινακίδα τύπου της συσκευής ανύψωσης και στον πιο κάτω πίνακα). Οι βαριές τσιμεντένιες βάσεις επιτρέπεται να ανυψώνονται και να καθελκύονται μόνο με κατάλληλες συσκευές! Οι τσιμεντένιες βάσεις της παραλλαγής B (χωρίς συναρμολογημένο τεμάχιο λυομένου ) μπορούν να δεθούν με κατάλληλα παξιμάδια (3 τεμάχια) ή στους κοχλίες αγκύρωσης με σπείρωμα M Στάνταρ υλικά παράδοσης τσιμεντένιας βάσης SB 900 έως 1200 SB 900 έως 2000 SB 900 έως 2500 SB 900 έως 2500 h = 400 h = 780 h = 1030 h = Βάρος: 225 kg με συναρμολογημένο τεμάχιο λυομένου Βάρος: 195 kg χωρίς συναρμολογημένο τεμάχιο λυομένου Βάρος: 490 kg με συναρμολογημένο τεμάχιο λυομένου Βάρος: 460 kg χωρίς συναρμολογημένο τεμάχιο λυομένου Βάρος: 625 kg με συναρμολογημένο τεμάχιο λυομένου Βάρος: 595 kg χωρίς συναρμολογημένο τεμάχιο λυομένου x χημική αμπούλα 4 x κοχλίας αγκύρωσης (M16) 4 x ειδική ροδέλα 4 x παξιμάδι 1 x εργαλείο τοποθέτησης 12 x χημική αμπούλα 6 x κοχλίας αγκύρωσης (M16) 6 x ειδική ροδέλα 6 x παξιμάδι 1 x εργαλείο τοποθέτησης Βάρος: 1255 kg με συναρμολογημένο τεμάχιο λυομένου Βάρος: 1225 kg χωρίς συναρμολογημένο τεμάχιο λυομένου 6

7 2.2.2 Στάνταρ υλικά παράδοσης χαλύβδινης βάσης SB 900 έως 1200 SB 900 έως 2000 SB 900 έως 2500 h = 380 h = 780 h = Βάρος: 53 kg με συναρμολογημένο τεμάχιο λυομένου Βάρος: 23 kg χωρίς συναρμολογημένο τεμάχιο λυομένου Βάρος: 77 kg με συναρμολογημένο τεμάχιο λυομένου Βάρος: 47 kg χωρίς συναρμολογημένο τεμάχιο λυομένου x χημική αμπούλα 4 x κοχλίας αγκύρωσης (M16) 4 x ειδική ροδέλα 4 x παξιμάδι 1 x εργαλείο τοποθέτησης Βάρος: 86 kg με συναρμολογημένο τεμάχιο λυομένου Βάρος: 56 kg χωρίς συναρμολογημένο τεμάχιο λυομένου Συνιστώμενα εργαλεία για τις τρύπες, τσιμεντένια βάση: Κρουστικό τρυπάνι ø 18 /μήκος 250 Συνιστώμενα εργαλεία για τις τρύπες, χαλύβδινη βάση: Κρουστικό τρυπάνι ø 18 /μήκος 200 AB 2. AB 3. Ελέγξτε την αντοχή του μπετόν στήριξης (ελάχ. B25). Ελέγξτε την επιπεδότητα της επιφάνειας στήριξης της βάσης. Όταν είναι απαραίτητο, εξασφαλίστε με κονίαμα μια έδραση των ποδιών στήριξης χωρίς αρμούς (στην τσιμεντένια βάση μπορούν να γεμίσουν οι υπάρχοντες αρμοί εναλλακτικά με υγρό κονίαμα μέσα από τις τρύπες στερέωσης) βλέπε Εικ Εικ. 2 Τσιμεντένια βάση - κατασκευή επίπεδης επιφάνειας στήριξης 7

8 AB 4. Ανοίξτε τις τρύπες στερέωσης, βουρτσίστε τις και φυσήστε τις. Βλέπε Εικ. 3a,b. Γι αυτό τρυπήστε με ένα αντίστοιχο κρουστικό τρυπάνι με ø 18 - μέσα από τις τρύπες στο τσιμεντένιο πόδι - μέχρι το βάθος T = 215. Βάθος τρυπήματος στη χαλύβδινη βάση T = 135 από την επάνω ακμή της πλάκας του ποδιού (βλέπε Εικ. 4). Στη συνέχεια αφαιρέστε ενδεχομένως το τυχόν νερό από την τρύπα. Φυσήστε τις τρύπες. Σε περίπτωση χρήσης ενός διαμαντοτρύπανου πρέπει το τοίχωμα της τρύπας να εκτραχυνθεί με ένα κατάλληλο εργαλείο! Προσέξτε AB 5. Φορέστε AB 6. τις oδηγίες ασφαλείας πάνω στη συσκευασία ή στο συνημμένο σημείωμα του κατασκευαστή των χημικών αγκυρίων! Τοποθετήστε από 2 χημικές αμπούλες (στη χαλύβδινη βάση μόνο μια χημική αμπούλα) στην καθαρή και στεγνή τρύπα (βλέπε Εικ. 3c). προστατευτικά γυαλιά! Βιδώστε τον κοχλία αγκύρωσης M16 με το κρουστικό δράπανο (με ενεργοποιημένο τον κρουστικό μηχανισμό) μέχρι τον πάτο της τρύπας και μέχρι την έξοδο του χημικού αγκύρωσης στην επάνω πλευρά της τρύπας της βάσης (βλέπε Εικ. 3d). Έτσι εξασφαλίζεται, ότι γεμίζει εντελώς η οπή (βλέπε Εικ. 4). Προσέξτε να γεμίσει εντελώς το κενό και στην τρύπα διέλευσης της τσιμεντένιας βάσης. (Βλέπε Εικ. 4). Λύστε προσεκτικά το εργαλείο τοποθέτησης! Φορτώστε τους κοχλίες αγκύρωσης μόνο μετά το πέρας του χρόνου σκλήρυνσης t cure (βλέπε στον ακόλουθο πίνακα). Οι χαλασμένες ή οι μη στεγανές χημικές αμπούλες δεν επιτρέπεται να χρησιμοποιηθούν. Προσέξτε την ημερομηνία λήξης των χημικών αμπούλων! a b c d e f Εικ. 3 Συναρμολόγηση της βάσης Προσέξτε ιδιαιτέρως τις oδηγίες ασφαλείας και τις οδηγίες χρήσης του κατασκευαστή των χρησιμοποιουμένων συστημάτων αγκύρωσης! Θερμοκρασία F Θερμοκρασία C Χρόνος σκλήρυνσης (t cure) ώρα

9 AB 7. Μόνο μετά τον προκαθορισμένο χρόνο σκλήρυνσης βλέπε Εικ. 3e (t cure) τοποθετήστε τα παξιμάδια (με ροδέλες) και σφίξτε τα βλέπε Εικ. 3f. Ροπή στρέψης σύσφιγξης: M16 = 80 N T Λεζάντα Ø 18 Εικ. 4 Πλήρωση της δακτυλιοειδούς σχισμής 1 Τσιμεντένια βάση 5a Αυτοασφαλιζόμενο παξιμάδι 2 Πυθμένας της δεξαμενής 5b Μεγάλη ροδέλα 3 Κοχλίας αγκύρωσης 5c Κοχλίας αγκύρωσης M16 4 Δακτυλιοειδής σχισμή 5d Χημική αμπούλα (γεμάτη εντελώς με χημικό αγκύρωσης) (2 τεμάχια ανά τρύπα σε περίπτωση τσιμεντένιας βάσης, 5 Σύστημα αγκύρωσης τσιμεντένιας βάσης 1 τεμάχιο σε περίπτωση χαλύβδινης βάσης) Ισχύει μόνο για την παραλλαγή A (σταθερή εγκατάσταση): A 8. Κόψτε το σωλήνα οδηγό στο σωστό μήκος και αφαιρέστε τα γρέζια. Εξακριβώστε πρώτα τη διάσταση αναφοράς L (βλέπε Εικ. 5). L R 67 L Το μήκος του σωλήνα οδηγού L R υπολογίζεται από τη διάσταση L (από την έδραση του τεμαχίου λυομένου έως τον άξονα συμμετρίας των μεσαίων οπών στο στήριγμα του σωλήνα οδηγού) μείον 190. [L R = L ] Παράδειγμα: Υπολογισμένη διάσταση L = L R = = 4360 Μήκος του σωλήνα οδηγού = 4360 ( ) 110 Εικ. 5 Εξακρίβωση του μήκους του σωλήνα οδηγού L R 9

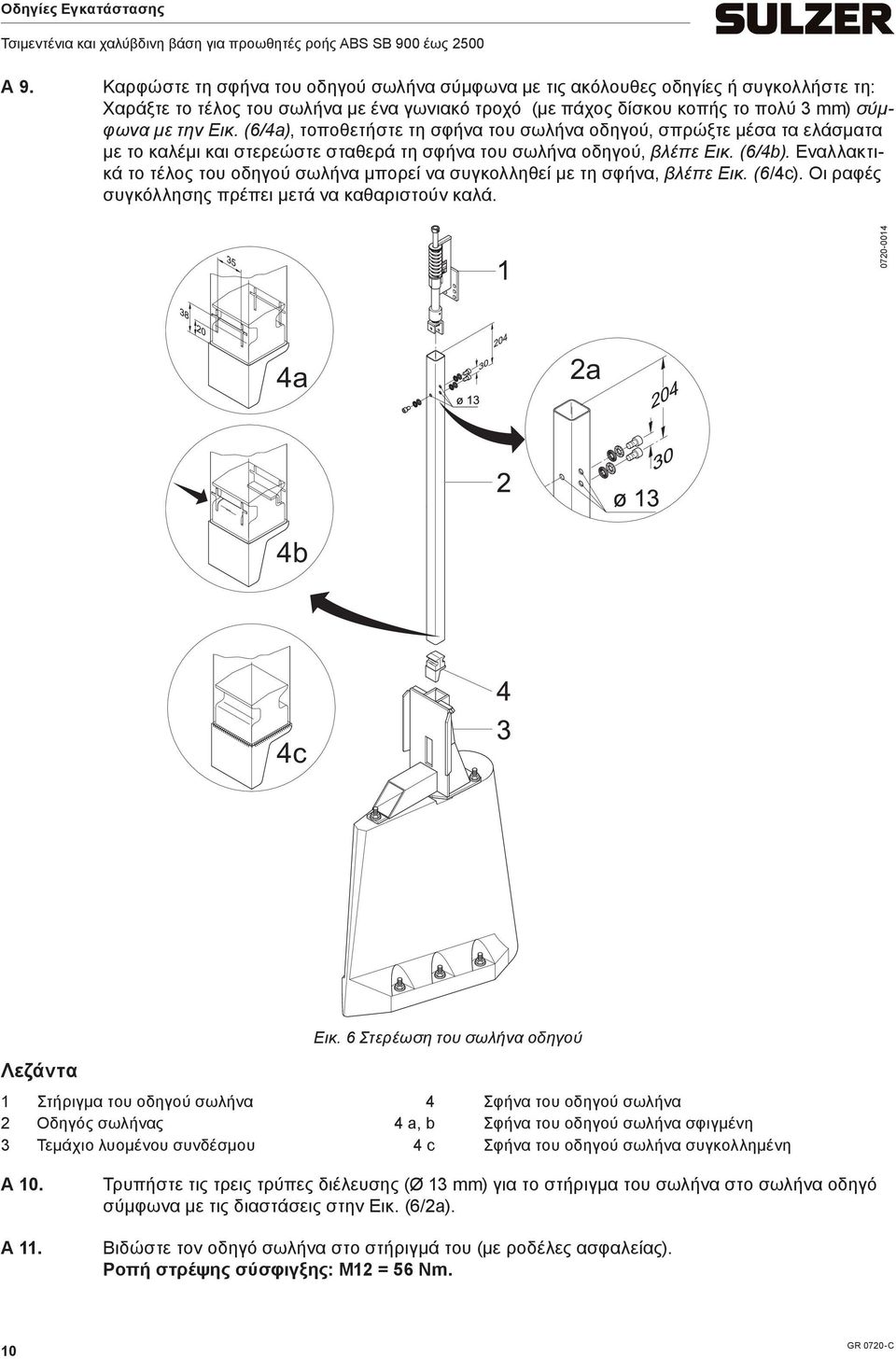

10 A 9. Καρφώστε τη σφήνα του οδηγού σωλήνα σύμφωνα με τις ακόλουθες οδηγίες ή συγκολλήστε τη: Χαράξτε το τέλος του σωλήνα με ένα γωνιακό τροχό (με πάχος δίσκου κοπής το πολύ 3 ) σύμφωνα με την Εικ. (6/4a), τοποθετήστε τη σφήνα του σωλήνα οδηγού, σπρώξτε μέσα τα ελάσματα με το καλέμι και στερεώστε σταθερά τη σφήνα του σωλήνα οδηγού, βλέπε Εικ. (6/4b). Εναλλακτικά το τέλος του οδηγού σωλήνα μπορεί να συγκολληθεί με τη σφήνα, βλέπε Εικ. (6/4c). Οι ραφές συγκόλλησης πρέπει μετά να καθαριστούν καλά a 2a 4b 4c Λεζάντα Εικ. 6 Στερέωση του σωλήνα οδηγού 1 Στήριγμα του οδηγού σωλήνα 4 Σφήνα του οδηγού σωλήνα 2 Οδηγός σωλήνας 4 a, b Σφήνα του οδηγού σωλήνα σφιγμένη 3 Τεμάχιο λυομένου 4 c Σφήνα του οδηγού σωλήνα συγκολλημένη A 10. A 11. Τρυπήστε τις τρεις τρύπες διέλευσης (Ø 13 ) για το στήριγμα του σωλήνα στο σωλήνα οδηγό σύμφωνα με τις διαστάσεις στην Εικ. (6/2a). Βιδώστε τον οδηγό σωλήνα στο στήριγμά του (με ροδέλες ασφαλείας). Ροπή στρέψης σύσφιγξης: M12 = 56 N. 10

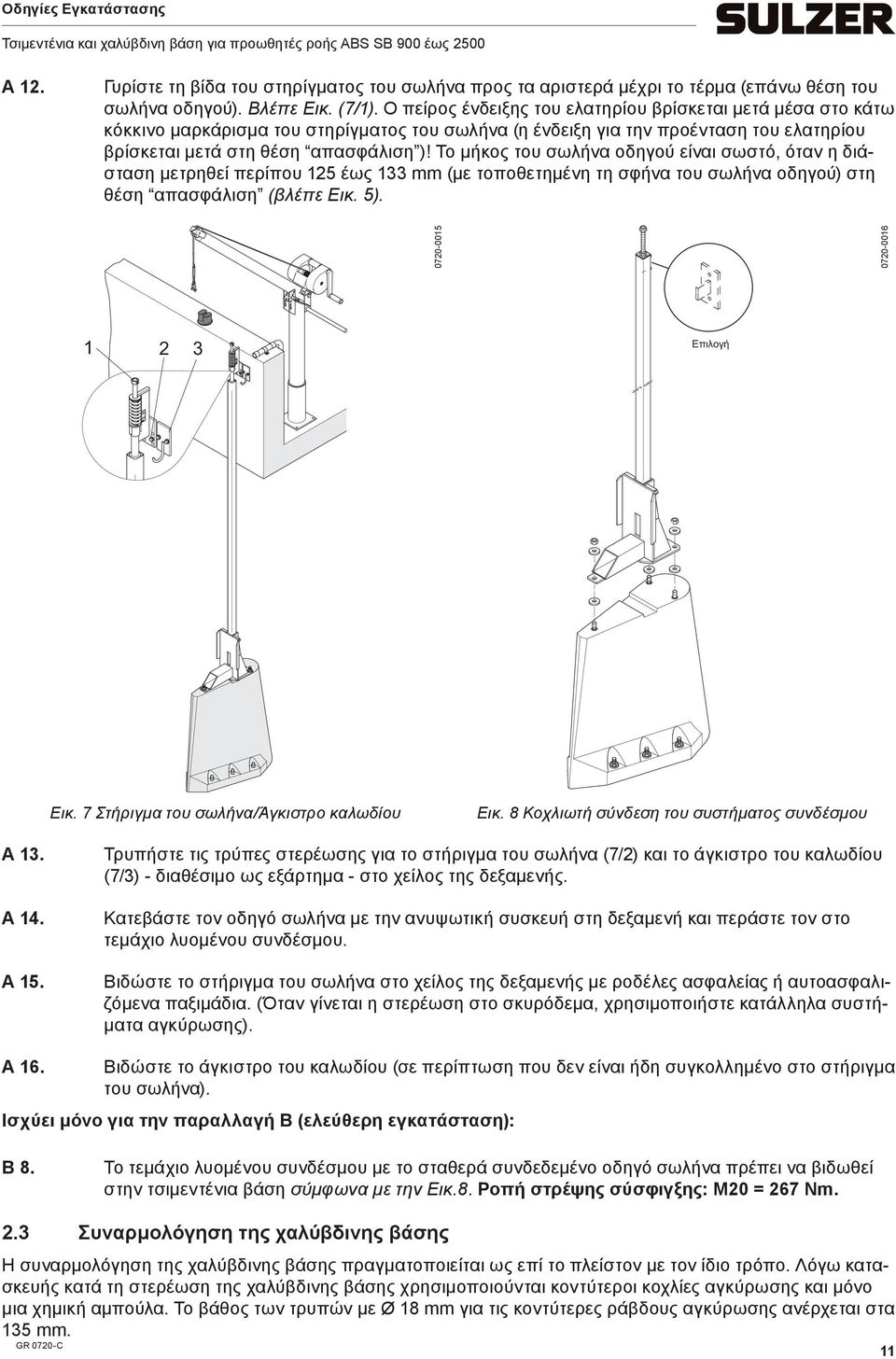

11 Rot Rot Rot Grün Rot Οδηγίες Εγκατάστασης A 12. Γυρίστε τη βίδα του στηρίγματος του σωλήνα προς τα αριστερά μέχρι το τέρμα (επάνω θέση του σωλήνα οδηγού). Βλέπε Εικ. (7/1). Ο πείρος ένδειξης του ελατηρίου βρίσκεται μετά μέσα στο κάτω κόκκινο μαρκάρισμα του στηρίγματος του σωλήνα (η ένδειξη για την προένταση του ελατηρίου βρίσκεται μετά στη θέση απασφάλιση )! Το μήκος του σωλήνα οδηγού είναι σωστό, όταν η διάσταση μετρηθεί περίπου 125 έως 133 (με τοποθετημένη τη σφήνα του σωλήνα οδηγού) στη θέση απασφάλιση (βλέπε Εικ. 5) Επιλογή Grün Εικ. 7 Στήριγμα του σωλήνα/άγκιστρο καλωδίου Εικ. 8 Κοχλιωτή σύνδεση του συστήματος A 13. A 14. A 15. Τρυπήστε τις τρύπες στερέωσης για το στήριγμα του σωλήνα (7/2) και το άγκιστρο του καλωδίου (7/3) - διαθέσιμο ως εξάρτημα - στο χείλος της δεξαμενής. Κατεβάστε τον οδηγό σωλήνα με την ανυψωτική συσκευή στη δεξαμενή και περάστε τον στο τεμάχιο λυομένου. Βιδώστε το στήριγμα του σωλήνα στο χείλος της δεξαμενής με ροδέλες ασφαλείας ή αυτοασφαλιζόμενα παξιμάδια. (Όταν γίνεται η στερέωση στο σκυρόδεμα, χρησιμοποιήστε κατάλληλα συστήματα αγκύρωσης). A 16. Βιδώστε το άγκιστρο του καλωδίου (σε περίπτωση που δεν είναι ήδη συγκολλημένο στο στήριγμα του σωλήνα). Ισχύει μόνο για την παραλλαγή B (ελεύθερη εγκατάσταση): B 8. Το τεμάχιο λυομένου με το σταθερά συνδεδεμένο οδηγό σωλήνα πρέπει να βιδωθεί στην τσιμεντένια βάση σύμφωνα με την Εικ.8. Ροπή στρέψης σύσφιγξης: M20 = 267 N. 2.3 Συναρμολόγηση της χαλύβδινης βάσης Η συναρμολόγηση της χαλύβδινης βάσης πραγματοποιείται ως επί το πλείστον με τον ίδιο τρόπο. Λόγω κατασκευής κατά τη στερέωση της χαλύβδινης βάσης χρησιμοποιούνται κοντύτεροι κοχλίες αγκύρωσης και μόνο μια χημική αμπούλα. Το βάθος των τρυπών με Ø 18 για τις κοντύτερες ράβδους αγκύρωσης ανέρχεται στα
