1 ΠΙΝΑΚΑΣ ΠΕΡΙΟΧΟΜΕΝΩΝ Βασικές Έννοιες Γεωγραφικών Πληροφοριακών Συστημάτων (GIS)... 2 Εισαγωγή στα GIS... 2 Δύο Βασικές έννοιες των GIS που πρέπει να γνωρίζετε... 3 Πλοήγηση στο Χάρτη... 5 Πλοήγηση στο Χάρτη... 5 Εξευρευνώντας την πληροφορία του χάρτη... 9 Προηγμένες Λειτουργίες Εργαλεία και Λειτουργίες Τα εργαλεία πλοήγησης Εργαλεία Επιλογής Τα εργαλεία επισήμανσης και σχεδίασης Τα εργαλεία Έργου Τα εργαλεία Εκτύπωσης Τα εργαλεία Αναζήτησης Εργαλεία Λειτουργιών Χρησιμοποιώντας τις Ενέργειες θεματικών επιπέδων... 28

2 Βασικές Έννοιες Γεωγραφικών Πληροφοριακών Συστημάτων (GIS) Εισαγωγή στα GIS Οι διαδικτυακοί δυναμικοί χάρτες έχουν πολλές ομοιότητες με τους παραδοσιακούς χάρτες σε χαρτί, με μερικές σημαντικές διαφορές. Πέρα από την δυνατότητα εξέτασης του χάρτη, μπορείτε να εξερευνήσετε τεράστιες ποσότητες πληροφοριών για μια μεγάλη ή μικρή γεωγραφική περιοχή, και να μάθετε περισσότερα σχετικά με ειδικά χαρακτηριστικά, και (το σημαντικότερο) να πάρετε απαντήσεις στις ερωτήσεις σας. Σε περίπτωση που αναρωτιέστε πώς λειτουργούν όλα, το λογισμικό Geocortex προσφέρει την λειτουργικότητα και το περιβάλλον εργασίας με βάση το χάρτη, ενώ ο ArcGIS Server, ο ArcIMS, ή άλλο λογισμικό μπορεί να προσφέρει τις χαρτογραφικές υπηρεσίες. Μαζί, προσφέρουν ολοκληρωμένη τεχνολογία GIS σε μορφή που μπορεί να χρησιμοποιηθεί από απλούς ανθρώπους σε όλο τον κόσμο για να διερευνήσουν τις γεωγραφικές πληροφορίες, όπως ποτέ πριν. Αυτό το σύντομο πρόγραμμα εκμάθησης θα σας παρέχει τις γνώσεις που χρειάζεστε για να χρησιμοποιήσετε με επιτυχία τις διαδικτυακές χαρτογραφικές εφαρμογές ακόμη και αν δεν έχετε καμία προηγούμενη γνώση στα GIS. Μόλις έχετε διαβάσει την εισαγωγή, θα είστε σε θέση να ξεκινήσετε την εξερεύνηση των χαρτογραφικών εφαρμογών. Αφιερώσετε λίγα λεπτά από την ανάγνωση των Εργαλείων και Λειτουργιών για την εξοικείωση σας με κάποια πιο προχωρημένα θέματα. Θα δείτε πόσο γρήγορα και εύκολα αυτά τα εργαλεία μπορούν να σας παρέχουν απαντήσεις σε μερικά εκπληκτικά πολύπλοκα γεωγραφικά ερωτήματα.

3 Δύο Βασικές έννοιες των GIS που πρέπει να γνωρίζετε Για πολύ κόσμο χρειάζονται χρόνια για την εκμάθηση των Γεωγραφικών Πληροφοριακών Συστημάτων. Αλλά από τη στιγμή που υποσχέθηκε να διατηρησουμε αυτή την παρουσίαση σύντομη, θα περιοριστούμε στην παρουσίαση δύο βασικών εννοιών των GIS που χρειάζεται να γνωρίζετε για να μπορέσετε να χρησιμοποιήσετε αποτελεσματικά τη διαδικτυακή χαρτογραφική εφαρμογή. GIS έννοια #1: Τα αντικείμενα έχουν ιδιότητες συσχετιζόμενες με αυτά Φανταστείτε ένα δέντρο. Πώς θα παρακολουθείτε και θα παρέχετε πληροφορίες σχετικά με αυτό το δέντρο σε άλλους ανθρώπους οι οποίοι πρέπει να γνωρίζουν γι 'αυτό; Μπορείτε να χρησιμοποιήσετε μια βάση δεδομένων για να καταγράφετε τι είδους είναι, την ηλικία που έχει, το ύψος του, την κατάστασή του και οποιαδήποτε άλλα χαρακτηριστικά είναι σημαντικά. Αυτό το δέντρο είναι μια εγγραφή σε μία βάση δεδομένων. Ονομάζουμε κάθε κατηγορία πληροφορίας (για παράδειγμα το είδος) πεδίο. Εικόνα 1. Μία εγγραφή σε μια βάση δεδομένων ID: Είδος: Ηλικία: Ύψος: 12 Cedar ' Τώρα φανταστείτε ένα δάσος για το οποίο ενδιαφέρεστε να καταγράψετε τις ιδιότητες των δέντρων. Επειδή τώρα ασχολούμαστε με περισσότερα από ένα δέντρα, είναι απαραίτητο πλέον να γνωρίζουμε τη θέση του κάθε δέντρου για να αντιστοιχίσουμε σωστά τη σχετική πληροφορία. Εικόνα 2. Βάση δεδομένων με πολλαπλές εγγραφές ID: Είδος: Ηλικία: Ύψος: 12 Cedar ' 13 Pine ' 14 Spruce ' 15 Cedar ' 16 Spruce ' 17 Pine ' Καταγράφουμε στο χάρτη τη θέση του κάθε δέντρου και γνωρίζουμε τα χαρακτηριστικά του κάθε δέντρου. Αυτή είναι η βάση ενός GIS. Ένα GIS μας λέει που και πως είναι κάτι στη γη. Με τη χρήση υπολογιστικών συστημάτων, ένα GIS μπορεί να καταγράψει εκατοντάδες πεδία (διαφορετικά χαρακτηριστικά) και εκατομύρια εγγραφών (δέντρα). Εικόνα 3. Χαρτογράφηση θέσεων

4 Θα είστε σε θέση να εξετάσει τα χαρακτηριστικά των διαφόρων αντικειμένων καθώς χρησιμοποιείτε τη διαδικτυακή χαρτογραφική εφαρμογή. GIS έννοια # 2: Η πληροφορία διαχωρίζεται σε θεματικά επίπεδα Μπορούμε να έχουμε και άλλα επίπεδα oπληροφορίας στο GIS. Τα δέντρα αποτελούν ένα από τα επίπεδα πληροφορίας. Μπορούμε να έχουμε ένα επιπλέον επίπεδο με τα ποτάμια ή ένα ακόμα με τα γεωλογικά χαρακτηριστικά του εδάφους (Εικόνα 4). Καθε είδος πληροφορίας μπορεί να αποτελέσει ένα επίπεδο πληροφορίας. Ένας χάρτης αναπαριστά το τοπίο με τεχνητό τρόπο. Διανυσματικά επίεπδααντιπροσωπεύουν αντικείμενα με ένα από πολλούς δυνατούς τρόπους: Σημεία Ένα σημείο είναι είναι μια καλή αναπαράσταση ενός αντικειμένου για το οποίο πρέπει να γνωρίζουμε τη θέση του αλλά όχι το ακριβές του σχήμα (για παράδειγμα τα δέντρα στο θεματικό επίπεδο των δέντρων). Γραμμές Μια γραμμή μπορεί να συμβολίζει πολλά πραγματικά αντικείμενα όπως για παράδειγμα τα ποτάμια. Πολύγωνα Είναι πολύπλευρα σχήματα για τα οποία η επιφάνεια που περικλύουν συνδέεται με πληροφορία (παράδειγμα τα γεωλογικά χαρακτηριστικά του εδάφους). Μπορεί κάποια στιγμή να ακούθετε να γίνεται αναφορά σε έννοιες όπως coverages, themes, ή shapefiles. Όλοι αυτοί οι όροι αναφέρονται σε διαφορετικά είδη δεδομένων που συνθέτουν ταεπίπεδα πληροφορίας. Εικόνα 4. Διανυσματικά επίπεδα πληροφορίας

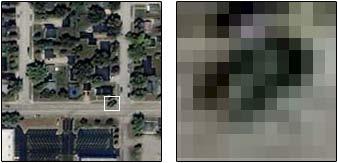

5 Μερικές φορές ένα επίπεδο πληροφορίας μπορεί να έχει τη μορφή ενός raster, το οποίο ουσιαστικά είναι ένα πλέγμα σημείων με πληροφορία. Το πλέγμα ορίζεται από γραμμές και στήλες. Μια δορυφορική εικόνα σε μια χαρτογραφική σύνθεση είναι ένα raster θεματικό επίπεδο. Τα Raster επίπεδα δεν έχουν συνδεδεμένη πληροφορία με αυτά όπως τα διανυσματικά επίπεδα πληροφορίας, αν και κάθε ιχνοστοιχείο έχει μια τιμή. Αυτή η τιμή μπορεί να αποτυπώνει το πεδίο των ανέμων, το υψόμετρο ή και οτιδήποτε άλλο. Εικόνα 5. Ένα Raster Επίπεδο (αριστερά) περιέχει τιμές ιχνοστοιχείων (δεξιά) Με κάθε επίπεδο πληροφορίας μπορεί κάποιος να πραγματοποιήσει χαρτογραφικές λειτουργίες, ανεξάρτητα ή σε σχέση και με τα υπόλοιπα θεματικά επίπεδα. Για παράδειγμα μπορεί κάποιος να επιλέξει την εμφάνιση ή την απόκριψη ενός θεματικού επιπέδου. Όπως εργάζεστε με τη διαδικτυακή εφαρμογή θα συναντήσετε όλες αυτές τις λειτουργίες. Με αυτά στο νου, ολοκληρώνουμε το θεωρητικό κομάτι και συνεχίζουμε με την παρουσίαση των εργαλείων που τα μετουσιώνουν στην πράξη. Πλοήγηση στο Χάρτη Πλοήγηση στο Χάρτη Ξεκινώντας Όταν ανοίγετε τη διαδικτυακή εφαρμογή στο πρόγραμμα περιήγησης στο Internet, θα πρέπει να δείτε κάτι που μοιάζει πολύ με την εικόνα που βλέπετε παρακάτω (Εικόνα 1). Οι πληροφορίες του χάρτη εμφανίζονται στο Παράθυρο Χάρτη ( ). Δίπλα στο χάρτη είναι η Ενότητα Πληροφοριών ( ), που εμφανίζει πληροφορίες για τα θεματικά επίπεδα του χάρτη και επιτρέπει την αλληλεπίδραση με αυτόν. Συγκεκριμένα, στην περιοχή αυτή εμφανίζεται ο Χάρτης Αναφοράς,

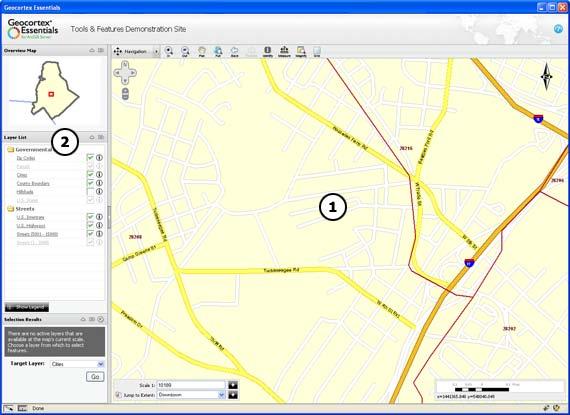

6 τα Θεματικά Επίπεδα, τα Αποτελέσματα Αναζήτησης καθώς και περιβάλλον εγασίας για διάφορα εργαλεία και διαδικασίες. Στην κορυφή του παραθύρου της εφαρμογής μπορείτε να δείτε τις λίστες των εργαλείων, όπου θα βρείτε τα εργαλεία που θα σας βοηθήσουν να αξιοποιήσετε το χάρτη σας. Τα εργαλεία αυτά θα σας επιτρέψουν να πλοηγηθείτε στον χάρτη, να εκτελέσετε ερωτήματα και αναζητήσεις και γενικά να αλληλεπιδράσετε με αυτόν. Στο κάτω μέρος του χάρτη εμφανίζεται η κλίμακα του χάρτη και οι συντεταγμένες του ποντικιού. Εάν αισθάνεστε μπερδεμένοι, μην ανησυχείτε. Όλα αυτά θα περιγραφτούν λεπτομερώς σύντομα. Εικόνα 1. Η διαδικτυακή χαρτογραφική εφαρμογή Εργαλεία μεγέθυνσης Τα εργαλεία μεγέθυνσης είναι αποκλειστικά για τους ψηφιακούς χάρτες. Είναι παρόμοια με το να χρησιμοποιείτε ένα πραγματικό μεγεθυντικό φακό, όπως υποδηλώνουν και τα εικονίδια. Ο μεγεθυντικός φακός με το σύμβολο "συν" σας επιτρέπει να μεγεθύνετε (να δείτε το χάρτη από πιο κοντά), ενώ αυτός με το σύμβολο "μείον" σας επιτρέπει να σμίκρυνετε(να δείτε το χάρτη από πιο μακριά). Υπάρχουν δύο τρόποι για να χρησιμοποιήσετε αυτά τα εργαλεία. Πρώτον, κάντε κλικ σε ένα από τα εργαλεία για να το επιλέξετε και στη συνέχεια κάντε κλικ κάπου στο χάρτη. Με το εργαλείο μεγέθυνσης ο χάρτης εστιάζει και μεγενθύνει στο σημείο που επιλέξατε. Το ίδιο ισχύει αντίστοιχα και για το εργαλέιο σμίκρυνσης.

7 Δεύτερον, μπορείτε να χρησιμοποιήσετε τα εργαλεία Zoom με μεγαλύτερη ακρίβεια πατώντας το πλήκτρο του ποντικιού κάπου πάνω στον χάρτη, κρατώντας το κάτω, και σχηματίζοντας ένα πλαίσιο. Όταν αφήσετε το πλήκτρο του ποντικιού, η νέα έκταση του χάρτη θα είναι η περιοχή που ορίζεται από το πλαίσιο που σχεδιάσατε. Ακολουθούν μερικές άλλες λειτουργίες που κάνουν πιο εύκολη την πλοήγηση στους χάρτες: Εστίαση σε όλη την έκταση Το εργαλείο εστίασης σε όλη την έκταση είναι ένας εύκολος τρόπος να εστιάσετε στο σύνολο της έκτασης που καταλαμβάνει ο χάρτης. Απλά επιλέξτε το εργαλείο και ο χάρτης θα αλλάξει. Μετακίνηση σε περιοχή Το εργαλείο μετακίνησης σε περιοχή επιτρέπει την πλοήγηση σε προκαθορισμένες περιοχές χωρίς τη χρήση των εργαλείων πλοήγησης. Για τη μετακίνηση σε μια περιοχή απλά επιλέξτε την από τη σχετική λίστα και πατίστε το βέλος στα δεξιά της ( ). Στα προηγμένα θέματα που θα ακολουθήσουν θα μάθετε και πως μπορείτε να προσθέσετε περιοχές στη λίστα χρησιμοποιώντας το εργαλείο προσθήκης τοποθεσιών. Εικόνα 2. Μετακίνηση σε περιοχή Προβολικό Σύστημα Χάρτη Το εργαλείο Προβολικό Σύστημα Χάρτη επιτρέπει να αλλάξετε δυναμικό την προβολή του χάρτη. Απλά επιλέξτε ένα άλλο προβολικό σύστημα από τι σχετική λίστα και πατίστε το βέλος στα δεξιά της ( ). Εικόνα 3. Προβολικό Σύστημα Χάρτη Εργαλείο Μετακίνησης Σε ένα χάρτη μπορείτε να δείτε μια συγκεκριμένη περιοχή ενδιαφέροντος μετακινώντας το χάρτη. Το εργαλείο μετακίνησης σας επιτρέπει να σύρετε διάφορα μέρη του χάρτη. Ας υποθέσουμε ότι θέλετε να πάτε βόρεια (πάνω μέρος του χάρτη). Πάρτε το εργαλείο μετακίνησης και πιάστε (πατήστε και κρατήστε πατημένο το πλήκτρο του ποντικιού) στο χάρτη, τραβώντας το προς τα κάτω. Όποιο και αν είναι το μέρος του χάρτη που έχετε αρπάξει με το μικρό χέρι, αυτό θα καταλήξει όπου θα αφήσετε το πλήκτρο του ποντικιού. Ακριβώς όπως και στην πραγματική ζωή. Αυτό λειτουργεί για τη μετακίνηση προς κάθε κατεύθυνση στο χάρτη.

8 Συμβουλή: Μπορείτε να εστιάσετε χρησιμοποιώντας το εργαλείο Ολίσθησης κλίμακας. Σύρετε προς το σύμβολο "συν" ή "μείον" για μεγέθυνση ή σμίκρυνση χάρτη, ή κάντε κλικ σε αυτά για να μεγεθύνετε θετικά ή αρνητικά κατά ένα προκαθορισμένο ποσό. Μπορείτε επίσης να μετακινήσετε το χάρτη χρησιμοποιώντας το Κατευθυντήριο εργαλείο στο πάνω αριστερά μέρος του χαρτη. Επιλέξτε ένα από τα βέλη ( ) για να μετακινήσετ3ε το χάρτη κατά μία προκαθορισμένη απόσταση. Μπορείτε να περιηγηθείτε προς οποιαδήποτε κατεύθυνση, κάνοντας κλικ και κρατώντας πατημένο το πλήκτρο του ποντικιού και στη συνέχεια μετακινώντας το ποντίκι πάνω από τα διαφορετικά βέλη κατεύθυνσης. Επιλογή και εμφάνιση κλίμακας Ένας άλλος τρόπος εστίασης στο χάρτης είναι με τη επιλογή κλίμακας (Εικόνα 4). Το εργαλείο αυτό παρουσιάζει πάντα την τρέχουσα κλίμακα του χάρτη. Για να αλλάξετε την κλίμακα απλά γράψτε την κλίμακα που θέλετε και πατήστε το βέλος στα δεξιά ( ). Αυτός είναι ένα γρήγορος τρόπος θέασης του χάρτη σε συγκεκριμένη κλίμακα. Εικόνα 4. Επιλογή κλίμακας Στον χάρτη εμφανίζεται επίσης και μια κλίμακα (Εικόνα 5) για υπολογισμό αποστάσεων. Εκεί εμφανίζεται επίσης η τρέχουσα θέση (συντεταγμένες Χ,Υ). Εικόνα 5. Κλιμακα αποστάσεων Σημειώστε ότι τα δύο αυτά εργαλεία είναι για πλοήγηση στο χάρτη μόνο, και δεν μπορεί να είναι απόλυτα ακριβείς. Χωρίς πληροφορίες σχετικά με το μέγεθος της οθόνης σας ή τη συσκευή απεικόνισης, είναι αδύνατο να προβλεφθεί με ακρίβεια η κλίμακα. Το λάθος θα είναι μεγαλύτερο εάν χρησιμοποιείτε μια μεγάλη οθόνη ή μια συσκευή προβολής σε πολύ χαμηλή ανάλυση, ή εάν χρησιμοποιείτε μια μικρή οθόνη σε πολύ υψηλή ανάλυση. Η κλίμακα υπολόγιζεται με με μεγαλύτερη ακρίβεια σε οθόνη 17" με ανάλυση 800x600 ή 1024x768. Μερικοί χάρτες έχουν περιορισμούς στη κλίμακα στην οποία εμφανίζονται τα δεδομένα. Κάποια θεματικά επίπεδα εμφανίζονται επίσης μόνο σε καθορισμένες κλίμακες. Αν το επίπεδο που θέλετε δεν είναι διαθέσιμο ( ) στην τρέχουσα κλίμακα του χάρτη, αλλάξτε την εστίαση μέχρι αυτό να ενεργοποιηθεί ( ). Αν αναρωτιέστε τι σημαίνουν αυτά τα μικρά εικονίδια, αυτά είναι μέρος της λίστας των θεματικών επιπέδων. Απλά διαβάστε σχετικά, και θα διαπιστώσετε πως η Λίστα επιπέδων σας επιτρέπει να εργάζεστε με τα θεματικά επίπεδα και να αλληλεπιδράτε με το χάρτη.

9 Εξευρευνώντας την πληροφορία του χάρτη Στην ενότητα αυτή θα μάθετε πώς να εξερευνείτε τις πληροφορίες του χάρτη, να εργάζεστε με τα θεματικά επίπεδα πληροφορίας και να εμφανίζετε πληροφορίες για τα αντικείμενα του χάρτη. Λίστα θεματικών Επιπέδων Ας ελπίσουμε ότι είχατε την ευκαιρία να ρίξετε μια ματιά στην ενότητα Δύο βασικές ένοιες των GIS που πρέπει να γνωρίζετε όπου αναφερθήκαμε στα επίπεδα πληροφορίας. Καθώς οι χάρτες συνήθως έχουν πολλά επίπεδα πληροφορίας, αυτά τα οργανώνουμε σε φακέλους ( ) και ομάδες επιπέδων ( ). (Εάν δεν βλέπετε τη Λίστα θεματικών επιπέδων, κάντε κλικ στην καρτέλα στον Πίνακα πληροφοριών). Όταν ανοίγετε για πρώτη φορά έναν χάρτη, ορισμένοι από τους φακέλους ή τις ομάδαες μπορεί να είναι ανοικτοί, ενώ άλλοι να είναι κλειστοί. Ομοίως, ορισμένα θεματικά επίπεδα μπορεί να είναι ορατά πάνω στον χάρτη, ή να μην είναι. Για να ανοίξετε ένα φάκελο απλά κάντε κλικ πάνω του. Θα εμφανιστεί μια λίστα με θεματικά επίπεδα που περιέχονται σε αυτόν. Για να τον κλείσετε, απλά κάντε κλίκ ξάνα σε αυτόν. Αντίστοιχα εργάζεστε με τις ομάδες θεματικών επιπέδων. Σημειώστε ότι το άνοιγμα και το κλείσιμο των φακέλων και των ομάδων επιπέδων δεν αλλάζει ποια θεματικά επίπεδα εμφανίζονται πάνω στο χάρτη. Απλά βοηθά στην οργάνωση της πληροφορίας του χάρτη. Εμφάνιση και απόκρυψη θεματικών επιπέδων Δίπλα σε κάθε θεματικό επίπεδο στη Λίστα επιπέδων, θα δείτε ένα πλαίσιο ελέγχου. Προκειμένου ένα επίπεδο να είναι ορατό πάνω στον χάρτη, και τα δύο πλαίσια ελέγχου, πρέπει να είναι επιλεγμένα: το πλαίσιο ελέγχου του θεματικού επιπέδου και το πλαίσιο ελέγχου του φακέλου ή της ομάδας που το περιέχει. Οι Φάκελοι και οι ομάδες επιπέδων λειτουργούν με διαφορετικό τρόπο. Όταν επιλέξετε ή ξε-επιλέγετε το πλαίσιο ελέγχου ενός φακέλου ή ομάδας επιπέδων, τα πλαίσια ελέγχου από όλα τα θεματικά επίπεδα που περιέχονται παραμένους ως έχουν. Όταν επιλέγετε το πλαίσιο ελέγχου μιας ομάδας επιπέδων, κάθε θεματικό επίπεδο που είναι ήδη επιλεγμένο γίνεται ορατό πάνω στον χάρτη, με την προϋπόθεση ότι είναι ορατό από την τρέχουσα κλίμακα. Μπορείτε επίσης να αλλάξετε το αν θα εμφανίζεται ή όχι κάποιο επίπεδο ξεχωριστά από τις ομάδες ή τους φακέλους και τις όποιες αρχικές επιλογές. Εικόνα 1. Η λίστα των θεματικών επιπέδων

10 Ενεργοποιώντας τα θεματικά επίπεδα Μερικά επίπεδα είναι διαθέσιμα μόνο σε ορισμένες κλίμακες. Επίπεδα που είναι διαθέσιμα στην τρέχουσα κλίμακα εμφανίζονται με ένα χαρακτηριστικό εικονίδιο ( ) δίπλα στο όνομά τους, ενώ αντίστοιχα αυτά που δεν είναι διαθέσιμα εμανίζονται ως ( ). Ένα θεματικό επίπεδο μπορεί να ενεργοποιηθεί επιλέγοντας το εικονίδιο διαθεσιμότητάς του. Ένα ενεργό επίπεδο παρουσιάζεται με το ενεργό εικονίδιο ( ) και το όνομά του τονίζεται με μπλέ χρώμα στη λίστα των θεματικών επιπέδων. Κάνοντας ένα θεματικό επίπεδο ενεργό είναι ο τρόπος σας να λέτε στο λογισμικό με ποιο επίπεδο θέλετε να εργαστείτε. Για παράδειγμα, όταν ένα επίπεδο είναι ενεργό, μπορείτε να αναζητήσετε σημεία ενδιαφέροντος για αυτό. Μπορείτε να έχετε πολλαπλά επίπεδα ενεργά την ίδια στιγμή. Προβολή χαρακτηριστικών των αντικειμένων Όπως συζητήθηκε κατά την Εισαγωγή στα GIS, ta antike;imena έχουν χαρακτηριστικά που συνδέονται με αυτά. Ας υποθέσουμε ότι σας ενδιαφέρουν τα χαρακτηριστικά που συνδέονται με ένα συγκεκριμένο δρόμο. Για να δείτε πληροφορίες για τον δρόμο κάντε κλικ στο εργαλείο προσδιορισμού και στη συνέχεια κάντε κλικ στο δρόμο στο χάρτη. (Ανάλογα με τον τρόπο που έχει ρυθμιστεί η ιστοσελίδα σας, μπορεί να χρειαστεί να κάνει το επίπεδο των δρόμων ενεργό πρώτα). Χρησιμοποιήστε το εργαλείο προσδιορισμού κάθε φορά που θέλετε να εξετάσει τα χαρακτηριστικά των αντικειμένων στον χάρτη. Εμφάνιση χαρτογραφικού υπομνήματος Εκτός από τις παραπάνω λειτουργίες, η λίστα επιπέδων μπορεί επίσης να εμφανίζει ένα χαρτογραφικό υπόμνημα. Για να κάνετε το υπόμνημα ορατό,

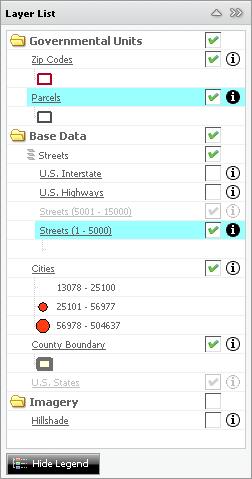

11 κάντε κλικ στο κουμπί Προβολή Υπομνήματος στο κάτω μέρος της λίστας θεματικών επιπέδων. Για να αποκρύψετε το υπόμνημα, κάντε κλικ στο κουμπί Απόκρυψη Υπομνήματος. Τα σύμβολα που εμφανίζονται στο Υπόμνημα είναι μόνο για τα διαθέσιμα θεματικά επίπεδα. Εικόνα 2. Χαρτογραφικό υπόμνημα και ενεργά θεματικά επίπεδα

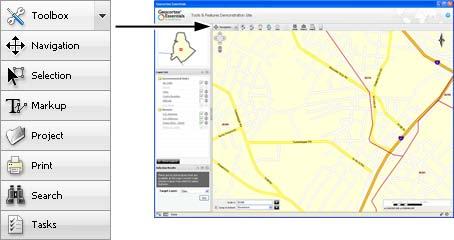

12 Προηγμένες Λειτουργίες Εργαλεία και Λειτουργίες Σε αυτήν την ενότητα θα σας παρουσιάσουμε τα διάφορα εργαλεία και τις λειτουργίες που προσφέρονται με την πλατφόρμα Geocortex Essentials. Όλα αυτά τα εργαλεία είναι φιλικά προς το χρήστη, έτσι ώστε η εκμάθηση του τρόπου χρήσης τους να είναι σχετικά απλή. Αφού έχετε κατανοήσει αυτές τις λειτουργίες, η χαρτογραφική εμεπιρία σας με τις διαδικτυακές εφαρμογές GIS θα είναι πιο ευχάριστη και αποδοτική. Το μενού εργαλείων Το μενού εργαλείων περιέχει ορισμένες γραμμές εργαλείων που εμφανίζουν τα διάφορα εργαλεία που είναι διαθέσιμα για την αλληλεπίδραση με το χάρτη σας. Μια Γραμμή Εργαλείων αποτελεί τον τρόπο που οργανώνονται όλα τα εργαλεία και λειτουργίες της εφαρμογής. Εικόνα 1. Το μενού εργαλείων Τα εργαλεία Κάντε κλικ στη γραμμή Εργαλείων που θέλετε να μάθετε, ή επιλέξτε ένα συγκεκριμένο εργαλείο για να μεταβείτε απευθείας στη συγκεκριμένη σελίδα. Τα Εργαλεία Πλοήγησης σας επιτρέπει να πλοηγηθείτε στο χάρτη, να μετρήσετε αποστάσεις και να πάρετε πληροφορίες για τα αντικείμενά του. Πλοήγηση Τα Εργαλεία Επιλογής παρέχουν διάφορους τρόπους για επιλογή αντικείμενων στο χάρτη. Επιλογή

13 Τα Εργαλεία επισήμανσης και σχεδίασης παρέχουν εργαλεία σχεδίασης αντικειμένων (σημεία, γραμμές,πολύφωνα) και προσθήκης κειμένου στο χάρτη. Εργαλεία επισήμανσης και σχεδίασης Τα Εργαλεία Έργου παρέχουν εργαλεία διαχείρισης έργου για να αποθηκεύονται και να ανοίγουν χαρτογραφικές εργασίες, να καθορίζονται περιοχές, να αποθηκεύονται εικόνες του ενεργού χάρτη, να προστίθονται διανυσματικά αρχεία του χρήστη στο χάρτη (shape files) κλπ. Εργαλεία Έργου Τα Εργαλεία Εκτύπωσης δημιουργούν τυπωμένες μορφές του χάρτη βασισμένες σε προκαθορισμένα πρότυπα. Τα πρότυπα μπορεί να περιέχεουν υπόμνημα, κλίμακα κλπ. Εκτυπώσεις Τα Εργαλέια Αναζήτησης προσφέρουν τρόπους αναζήτησης των δεδομένων. Εργαλέια Αναζήτησης Τα Άλλα Εργαλεία παρέχουν όλα τα υπόλοιπα εργαλεία χαρτογραφικής και χωρικής ανάλυσης που παρέχει η εφαρμογή. Άλλα Εργαλεία Τα εργαλεία πλοήγησης Τα εργαλεία πλοήγησης αλλάζουν την εικόνα του χάρτη που εμφανίζεται στην οθόνη και επιτρέπουν τη μέτρηση αποστάσεων και εμβαδών. Εικόνα 1. Τα εργαλεία πλοήγησης Πλοήγηση Μεγέθυνση Το εργαλείο Μεγέθυνσης σας επιτρέπει να κάνετε ζουμ σε οποιοδήποτε μέρος του χάρτη. Για μεγέθυνση, κάντε κλικ στο εργαλείο και στη συνέχεια κάντε κλικ στο χάρτη στην τοποθεσία που θέλετε να κάνετε ζουμ. Εναλλακτικά,

14 πατήστε και κρατήστε πατημένο το πλήκτρο του ποντικιού για να σχεδιάσετε ένα πλαίσιο που καθορίζει την περιοχή που θέλετε να εστιάσετε. Σμίκρυνση Το εργαλείο Σμίκρυνσης σας επιτρέπει να κάνετε ζουμ μακριά από την τρέχουσα περιοχή του χάρτη. Για σμίκρυνση, πατήστε το εργαλείο Σμίκρυνση και στη συνέχεια κάντε κλικ στο χάρτη στην τοποθεσία που θέλετε να εστιάσετε. Εναλλακτικά, πατήστε και κρατήστε πατημένο το πλήκτρο του ποντικιού για να σχεδιάσετε ένα πλαίσιο που καθορίζει την περιοχή που θέλετε να εστιάσετε. Μετακίνηση Το εργαλείο Μετακίνησης σας επιτρέπει να περιηγηθείτε σε όλο τον χάρτη. Χρησιμοποιήστε το εργαλείο κάνοντας κλικ σε αυτό και σύροντας το ποντίκι πάνω στον χάρτη. Η περιοχή του χάρτη που έχετε τραβήξει θα καταλήξει στο σημείο που θα αφήσετε το κουμπί του ποντικιού. Για παράδειγμα, εάν θέλετε να μετακινήσετε βόρεια (πάνω μέρος του χάρτη), κάντε κλικ σε ένα σημείο κοντά στην κορυφή, κρατήστε το κουμπί του ποντικιού πατημένο και να σύρετε το χάρτη προς τα κάτω. Εστίαση σε όλη την έκταση Το εργαλείο εστίασης σε όλη την έκταση είναι ένας εύκολος τρόπος να εστιάσετε στο σύνολο της έκτασης που καταλαμβάνει ο χάρτης. Απλά επιλέξτε το εργαλείο και ο χάρτης θα αλλάξει. Προσδιορισμός Αντικειμένων Χρησιμοποιήστε αυτό το εργαλείο για να δείτε μια λίστα με τα χαρακτηριστικά του αντικειμένου. Πρώτα θα πρέπει να ενεργοποιήσετε ένα θεματικό επίπεδο και στη συνέχεια κάντε κλικ στο αντικείμενο για το οποίο θέλετε να δείτε τα χαρακτηριστικά του. Προσδιορισμός Ορατών Αντικειμένων Το εργαλείο εμφανίζει τα χαρακτηριστικά από όλα τα θεματικά επιπεδα που είναι ορατά. Κάντε κλικ στο εργαλείο και στη συνέχεια κάντε κλικ σε μια τοποθεσία πάνω στον χάρτη για να δείτε τα χαρακτηριστικά των αντικειμένων που είναι ορατά σε αυτήν τη θέση.

15 Μέτρηση Το εργαλεί ο μέτρησης επιτρέπει τη μέτρηση επιφάνειας (πολύγωνο), μήκους (γραμμή), και συντεταγμένων (σημείο) στο χάρτη. Κάντε κλικ στο εργαλείο για να ανοίξει το σχετικό παράθυρο. Εικόνα 2. Το παράθυρο του εργαλείου μέτρησης 1. Εύρεση συντεταγμένων Για να δείτε τις συντεταγμένες σε μια συγκεκριμένη τοποθεσία, κάντε κλικ στο εργαλείο Εύρεση Συντεταγμένων ( ) στο παράθυρο του εργαλείου και στη συνέχεια κάντε κλικ σε μια τοποθεσία στο χάρτη. Τα αποτελέσματα θα εμφανιστούν στο παράθυρο του εργαλείου. 2. Μέτρηση απόστασης Η απόσταση μετριέται ως αλληλουχεία ευθυγράμμων τμημάτων που σχεδιάζονται στο χάρτη. Για να μετρήσετε μια απόσταση, επιλέξτε το σχετικό εργαλείο ( ), και σχεδιάστε τη σχετική γραμμή στο χάρτη. Η σχεδίαση γίνεται με απλό κλικ. Σε περίπτωση λάθους κάντε αναίρεση με δεξί κλικ. Ολοκληρώστε τη μέτρηση με διπλό κλικ. Τα αποτελέσματα θα εμφανιστούν στο παράθυρο του εργαλείου. Επιλέξτε τη μονάδα μέτρησης που θέλετε να εμφανίζονται τα αποτελέσματα. Μπορείτε να αποθήκευσετε τα αποτελέσματα σε ένα αρχείο αν πατήσετε εξαγωγή μέτρησης σε αρχείο ( ). Εικόνα 3. Μέτρηση απόστασης (αναλυτικά)

16 3. Μέτρηση επιφάνειας Η επιφάνεια μετριέται στο εσωτερικό ενός πολυγώνου που σχεδιάζετε στο χάρτη. Αρχικά επιλέξτε το σχετικό εργαλείο ( ) και σχεδιάστε το πολύγωνο που θέλετε στο χάρτη. Ολοκλήρωση του πολυγώνου με διπλό κλικ. Τα αποτελέσματα θα εμφανιστούν στο παράθυρο του εργαλείου. Μεγέθυνση Όταν επιλέγετε το εργαλείο μεγέθυνσης, εμφανίζεται το παράθυρο μεγέθυνσης (Εικόνα 4) στο χάρτη. Για να μεγενθύνετε μια περιοχή, μετακινήστε το παράθυρο στην περιοχή που θέλετε. Από τη σχετική λίστα μπορείτε αν αλλάξετε το βαθμό μεγέθυνσης. Σημειώστε ότι όταν αυξάνετε τη μεγέθυνση, δεν μεγενθύνεται απλά ο χάρτης που βλέπετε. Η εικόνα επανασχεδιάζεται με αποτέλεσμα να εμφανίζονται στον χάρτη και πρόσθετα θεματικά επίπεδα που δεν είναι ορατά σε μικρότερη κλίμακα. Εικόνα 4. Το παράθυρο μεγένθυνσης Προηγούμενος χάρτης Κάνοντας κλικ στο εργαλείο 'Προηγούμενος χάρτης' θα επιστρέψει ο χάρτη σας στην προηγούμενη έκταση (σε αυτήν που υπήρχε πριν χρησιμοποιηθεί κάποιο από τα εργαλεία πλοήγησης). Για παράδειγμα, αν βλέπετε το χάρτη σε κλίμακα 1: και αλλάξετε κλίμακα σε 1:100000, κάνοντας κλικ στο κουμπί 'Προηγούμενος χάρτης' θα δείτε πάλι το χάρτη για την προηγούμενη κλίμακα (1:250000). Επόμενος χάρτης Αν έχετε χρησιμοποιήσει το εργαλέιο 'Προηγούμενος χάρτης' επιλέγοντας το εργαλείο 'Επόμενος χάρτης' θα δείτε το χάρτη στα επόμενα όρια (περιοχή εστίασης).

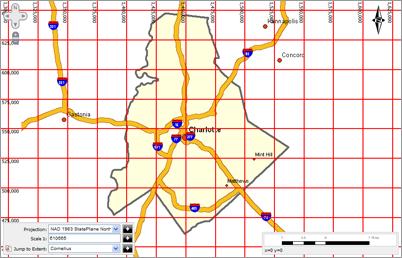

17 Πλέγμα χάρτη Το εργαλείο πλέγματος σας επιτρέπει να προσθέσετε ένα κάναβο στο χάρτη. Επιλέξτε το εργαλείο και από το παράθυρο καθορίστε το επιθυμητό μέγεθος. Ανάλογα με τις ρυθμίσεις της εφαρμογής το πλέγμα μπορεί να είναι στατικό ή δυναμικό. Ένα στατικό πλέγμα αλλάζει κλίμακα μαζί με το χάρτη και έτσι οι γραμμές του πλέγματος απέχουν περισσότερο όταν μεγαλώνει η μεγέθυνση και λιγότερο όταν μικραίνει. Αντίθετο, ένα δυναμικό πλέγμα εμφανίζει πάντα σχεδόν τον ίδιο αριθμό γραμμών ανεξάρτητα από τη μεγέθυνση ή σμίκρυνση. Εικόνα 5. Χάρτης με πλέγμα Μεγέθυνση σε συντεταγμένες Το εργαλείο αυτό επιτρέπει την εστίαση και μεγέθυνση του χάρτη σε συγκεκριμένες συντεταγμένες. Οι συντεταγμένες δίνονται σε γεωγραφικό μήκος και πλάτος ή στις μονάδες του χάρτη (x,y συντεταγμένες). Επιλέξτε το εργαλείο και στο εμφανιζόμενο παράθυρο καθορίστε τις συντεταγμένες. Ο χάρτης θα εστιάσει σε αυτές ενώ θα εμφανιστεί και σχετικό κείμενο στο χάρτη. Εργαλεία Επιλογής Τα εργαλεία Επιλογής παρέχουν διάφορους τρόπους επιλογής και προσδιορισμού διαφόρων αντικειμένων του χάρτη. Από τη λίστα των εργαλείων επιλέγετε εκείνο που θα σας επιτρέψει να επιλέξετε τα αντικείμενα με τον πιο εύκολο και ακριβή τρόπο. Figure 1. The Selection Toolbox Εργαλεία Επιλογής

18 Υπάρχουν διάφορα εργαλεία Επιλογής που δίνουν διαφορετικούς τρόπους δημιουργίας λίστας αντικειμένων. Όταν υπάρχουν επιλεγμένα αντικείμενα, τότε υπάρχει η δυνατότητα να δείτε αναφορε ς χαρακτηριστικών καθώς και πραγματοποίησης χωρικών λειτουργιών με βάση αυτά. Επιλογή σε σημείο Επιλέγει ένα αντικείμενο στη θέση που ο χρήστης επιλέγει στο χάρτη. Επιλογή με γραμμή Χρησιμοποιήστε αυτό το εργαλείο επιλογής για να επιλέξετε αντικείμενα κατά μήκος μιας γραμμής. Κάντε κλικ στο χάρτη για να ξεκινήσετε να σχεδιάζετε μια γραμμή. συνεχίσε με μονό κλικ και ολοκληρ στε με διπλό κλικ την επιλογή σας. Επιλογή με πολύγωνο Τα πολύγωνα σχεδιάζονται όπως και τα γραμμικά αντικείμενα. Το εργαλείο επιλέγει εκέινα τα αντικείμενα που περικλύονται από το πολύγωνο. Επιλογή με παραλληλόγραμμο Κρατήστε πατημένο το κουμπί του ποντικιού για να σχεδιάσετε ένα παραλληλόγραμμο. Το εργαλείο επιλέγει εκέινα τα αντικείμενα που περικλύονται από το παραλληλόγραμμο. Επιλογή με έλλειψη Κρατήστε πατημένο το κουμπί του ποντικιού για να σχεδιάσετε μια έλλειψη. Το εργαλείο επιλέγει εκέινα τα αντικείμενα που περικλύονται από την έλλειψη. Επιλογή με κύκλο Κρατήστε πατημένο το κουμπί του ποντικιού για να σχεδιάσετε ένα κύκλο. Το εργαλείο επιλέγει εκέινα τα αντικείμενα που περικλύονται από το κύκλο. Εμφάνιση επιλεγμένων χαρακτηριστικών Το εργαλείο εμφανίζει μια περίληψη των χαρακτηριστικών των επιλεγμένων αντικειμένων.

19 Διασύνδεση Η εργαλείο υπερσύνδεσης σας επιτρέπει να αναζητήσετε προκαθορισμένες υπερσυνδέσεις σε εξωτερικά δεδομένα, όπως ιστοσελίδες και έγγραφα. Επιλέξτε το εργαλείο Υπερσύνδεσης και στη συνέχεια κάντε κλικ στο χάρτη για αναζήτηση για συνδέσεις σε αυτήν τη θέση. Τα εργαλεία επισήμανσης και σχεδίασης Τα εργαλεία επισήμανσης και σχεδίασης παρέχουν εργαλεία που προσθέτουν σημεία, γραμμές, πολύγωνα και κείμενο στο χάρτη. Κάθε εργαλείο έχει πολλές επιλογές για τη διαμόρφωση των χαρακτηριστικών των αντικειμένων όπως τον τύπο γεμίσματος της επιφάνειας, το χρώμα, τη διαφάνεια και το πλάτος γραμμής. Εικόνα 1. Τα εργαλεία επισήμανσης και σχεδίασης Επισήμανση Σημειακό εργαλείο επισήμανσης Για να προσθέσετε σημεία στο χάρτη σας, κάντε κλικ στο συγκεκριμένο εργαλείο και στη συνέχεια επιλέξτε την μορφοποίηση του σημείου σας στην περιοχή καθορισμού των ιδιοτήτων του σημειακού εργαλείου. Στη συνέχεια, κάντε κλικ στο χάρτη στις θέσεις που θέλετε να προσθέσετε σημεία. Εικόνα 2. Σημειακό εργαλείο επισήμανσης και σχεδίασης Γραμμικό εργαλείο επισήμανσης Χρησιμοποιήστε το Γραμμικό εργαλείο επισήμανσης για να σχεδιάσετε γραμμές στο χάρτη σας. Επιλέξτε τα χαρακτηριστικά της γραμμής σας από αναπτυσσόμενη λίστα στην περιοχή καθορισμού των ιδιοτήτων του εργαλείου, στη συνέχεια, κάντε κλικ στο χάρτη, στο σημείο που θέλετε να ξεκινήσει η σχεδίαση της γραμμής σας. Μετακινήστε το ποντίκι για να αρχίσετε τη χάραξη και κάντε κλικ όποτε θέλετε η γραμμή σας για να αλλάξει κατεύθυνση. Κάντε διπλό κλικ για να ολοκληρώσετε τη γραμμή σας.

20 Εικόνα 3. Γραμμικό εργαλείο επισήμανσης Πολυγωνικό εργαλείο επισήμανσης Για να σχεδιάσετε ένα πολύγωνο, επιλέξτε το Πολυγωνικό εργαλείο επισήμανσης. Επιλέξτε τα χαρακτηριστικά του πολυγώνου σας από την περιοχή καθορισμού των ιδιοτήτων. Κάντε κλικ στο χάρτη, στο σημείο που θέλετε να ξεκινήσει η σχεδίαση του πολυγώνου σας. Στη συνέχεια, προσθέστε τουλάχιστον δύο ακόμη σημεία κάνοντας κλικ στο χάρτη στις επιθυμητές τοποθεσίες. Κάντε διπλό κλικ για να κλείσετε το πολύγωνο. Ορθογωνικό εργαλείο επισήμανσης Για να προσθέσετε ένα ορθογώνιο στο χάρτη σας, επιλέξτε το Ορθογωνικό εργαλείο επισήμανσης. Επιλέξτε τα χαρακτηριστικά του ορθογωνίου σας από την περιοχή καθορισμού των ιδιοτήτων. Κάντε κλικ και κρατήστε πατημένο το πλήκτρο του ποντικιού για να σχεδιάσετε το ορθογώνιο στο χάρτη. Σύρετε το ποντίκι για να προσδιορίσετε τις διαστάσεις του ορθογωνίου και αφήστε το κουμπί του ποντικιού για να το ολοκληρώσετε. Ελλειψοειδές εργαλείο επισήμανσης Σχεδιάστε μία έλλειψη στο χάρτη χρησιμοποιώντας το Ελλειψοειδές εργαλείο επισήμανσης. Επιλέξτε τα χαρακτηριστικά του σχήματός σας από την περιοχή καθορισμού των ιδιοτήτων. Κάντε κλικ στο χάρτη για να τοποθετήσετε τη μία άκρη του σχήματος στο χάρτη και σύρετε το ποντίκι σε οποιαδήποτε κατεύθυνση θέλετε μέχρι το σχήμα σας να αποκτήσει το επιθυμητό μέγεθος. Κάντε κλικ ξανά για να ολοκληρώσετε το σχήμα. Κυκλικό εργαλείο επισήμανσης Για να δημιουργήσετε έναν κύκλο, επιλέξτε το Κυκλικό εργαλείο επισήμανσης. Επιλέξτε τα χαρακτηριστικά του σχήματός σας από την περιοχή καθορισμού των ιδιοτήτων. Στη συνέχεια, κάντε κλικ στο χάρτη στο σημείο που θέλετε το

21 κέντρο του κύκλου σας. Μετακινήστε το ποντίκι για να καθορίσετε την ακτίνα του κύκλου. Για να ολοκληρωθεί ο κύκλος, κάντε κλικ με το ποντίκι ξανά. Εικόνα 4. Πολυγωνικό / Ορθογωνικό / Ελλειψοειδές / Κυκλικό εργαλείο επισήμανσης. Εργαλείο προσθήκης Κειμένου Το Εργαλείο προσθήκης Κειμένου σας επιτρέπει να τοποθετήσετε κείμενο στο χάρτη. Επιλέξτε το εργαλείο κειμένου και τη μορφή κειμένου σας (γραμματοσειρά, στυλ, χρώμα κλπ) από την περιοχή καθορισμού των ιδιοτήτων. Κάντε κλικ στο χάρτη στο σημείο που θέλετε να τοποθετήσετε το κείμενο σας και ξεκινήστε να πληκτρολογήτε το κείμενο στο πλαίσιο που εμφανίζεται. Πατήστε OK για να ολοκληρώσετε ή πατήστε Ακύρωση για να ξεκινήσετε από την αρχή. Εικόνα 5. Εργαλείο προσθήκης Κειμένου

22 Εργαλείο Προσθήκης εικόνας Το εργαλείο προσθήκης εικόνας σας επιτρέπει να προσθέσετε εικόνες στο επίπεδο επισήμανσης. Κάντε κλικ στο εργαλείο προσθήκης εικόνας για να ανοίξετε την φόρμα αποστολής εικόνων στο επίπεδο επισήμανσης. Κάντε κλικ στο Αναζήτηση για να επιλέξετε το αρχείο εικόνας και κατόπιν κάντε κλικ στο κουμπί Μεταφόρτωση εικόνας. Σχηματίστε ένα παραλληλόγραμμο πάνω στον χάρτη το οποίο θα καθορίσει την περιοχή που θέλετε να εμφανιστεί η εικόνα. Η εικόνα αυτόματα θα αλλάξει μέγεθός της σύμφωνα με την περιοχή που καθορίστηκε. Η εικόνα δεν αλλάζει μέγεθος όταν μεγενθύνεται ή μικρύνεται το χάρτη. Για να διαγράψετε την εικόνα από το Markup Layer, κάντε κλικ στο εργαλείο 'Διαγραφή' στη σχετική εργαλειοθήκη και στη συνέχεια κάντε κλικ πάνω στην εικόνα. Συμβουλή: Χρησιμοποιήστε τα άλλα εργαλεία σήμανσης για να σχολιάσετε πάνω στην εικόνα. Ζωνικό εργαλείο επισήμανσης Χρησιμοποιήστε το Ζωνικό εργαλείο επισήμανσης (Buffer) για να δημιουργήσετε ζώνες γύρω από οποιαδήποτε αντικείμενο που σχεδιάσατε, συμπεριλαμβανομένων των σημείων και των γραμμών. Κάντε κλικ στο εργαλείο, και στη συνέχεια κάντε κλικ στο χάρτη και σύρετε το ποντίκι για να σχεδιάσετε ένα ορθογώνιο με βάση το οποίο θα επιλέξετε τα αντικείμενα που θέλετε να χρησιμοποιήσετε για τη δημιουργία των ζωνών. Επιλέξτε τα χαρακτηριστικά της ζώνης σας από την περιοχή καθορισμού των ιδιοτήτων. Μπορείτε να διαλέξετε να παραμείνουν στο χάρτη τα αντικείμενα με βάση τα οποία σχεδιάστηκε η ζώνη ή να επιλέξετε να μην εμφανίζονται επιλέγοντας 'Κατάργηση Επιλεγμένων Αντικειμένων' στην περιοχή των ιδιοτήτων της ζώνης. Εικόνα 6. Ζωνικό εργαλείο επισήμανσης

23 Εργαλείο Διαγραφής επισήμανσης Το Εργαλείο Διαγραφής επισήμανσης σας επιτρέπει να διαγράψετε επιλεκτικά αντικείμενα επισήμανσης που έχετε δημιουργήσει. Για να διαγράψετε, επιλέξτε το εργαλείο και στη συνέχεια κάντε κλικ μία φορά για κάθε πρόσθετο κείμενο ή σχήμα. Για να διαγράψετε πολλά γραφικά με τη μία, κάντε κλικ και σύρετε το ποντίκι για να δημιουργήσετε ένα ορθογώνιο πλαίσιο γύρω από τα σχήματα. Αφήστε το ποντίκι όταν η θέση αυτή περικλείει τα αντικείεμενα επισήμανσης που θέλετε να διαγράψετε. Σημειώστε ότι, όταν ένα μέρος ενός γραφικού είναι εντός του πλαισίου διαγραφής, ολόκληρο το σχήμα διαγράφεται. Εργαλείο Διαγραφής όλων των Επισημάνσεων Για να διαγράψετε γρήγορα όλες τις υπάρχουσες επισήμανσεις στο χάρτη, επιλέξτε το εργαλείο Διαγραφής όλων των Επισημάνσεων. Πριν από την διαγραφή, θα σας ζητηθεί να επιβεβαιώσετε ή να ακυρώσετε τη λειτουργία. Εργαλείο σάρωσης επισημάνσεων Το Εργαλείο σάρωσης επισημάνσεων (Swipe Markup) σας επιτρέπει να καταργήσετε αλληλεπιδραστικά το περιεχόμενο των επισημάνσεων από το χάρτη, σαν να τραβάτε μια κουρτίνα. Όταν κάνετε κλικ στο εργαλείο, ο χάρτης επανασχεδιάζεται με την επικάλυψη ενός παραθύρου σάρωσης. Για να πραγματοποιηθεί η σάρωση, σύρετε μία από τις άκρες του παραθύρου σάρωσης πάνω στο χάρτη. Μπορείτε να σύρετε κάθετα ή οριζόντια. Για να κλείσετε το παράθυρο σάρωσης, κάντε κλικ στο στην πάνω δεξιά γωνία. Τα εργαλεία Έργου Τα εργαλεία Έργου σας προσφέρουν τη δυνατότητα αποθήκευσης της εργασίας σας ως ένα "έργο" στο οποίο μπορείτε να έχετε πρόσβαση όποτε εσείς θέλετε. Υπάρχουν διάφορες μέθοδοι αποθήκευσης της εργασίας σας, έτσι μπορείτε να επιλέξετε αυτή που λειτουργεί καλύτερα για εσάς. Εικόνα 1. Τα εργαλεία Έργου Εργαλεία Έργου Αποθήκευση Εργασίας Η Αποθήκευση Εργασίας (save project) σάς επιτρέπει να αποθηκεύσετε την εργασία σας για μεταγενέστερη χρήση. Κάντε κλικ στο κουμπί "Αποθήκευση Εργασίας" για να αποθηκεύσετε την τρέχουσα θέαση στο χάρτη, τη

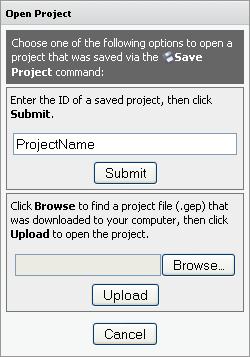

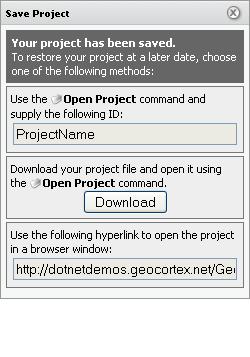

24 διαμόρφωση των θεματικών επιπέδων και τα πρόσθετα αντικείμενα επισήμανσης έτσι ώστε να είναι προσβάσιμα ξανά σε μεταγενέστερη ημερομηνία. Μπορείτε να επιλέξετε να αντιγράψετε τον κωδικό της Εργασίας ή να κατεβάσετε την Εργασία σας ως αρχείο και να το ανοίξετε αργότερα χρησιμοποιώντας το εργαλείο "άνοιγμα Εργασίας". Μπορείτε επίσης να αντιγράψετε την υπερ-σύνδεση που δημιουργείται, την οποία στη συνέχεια μπορείτε να χρησιμοποιήσετε για να ξεκινήσει η εφαρμογή σε ένα παράθυρο του browser, ή να την στείλετε με ηλεκτρονικό ταχυδρομείο ή να την προσθέσετε στα αγαπημένα του browser σας. Άνοιγμα Εργασίας Το εργαλείο Άνοιγμα Εργασίας (open project) σας επιτρέπει να ανοίξετε μια αποθηκευμένη Εργασία. Για να γίνει αυτό, επιλέξτε το εργαλείο "Άνοιγμα Εργασίας" και εντοπίστε την Εργασία σας με έναν από τους δύο τρόπους: 1. Μπορείτε να εισάγετε τον κωδικό της Εργασίας και στην συνέχεια να πατήσετε Αποστολή, ή 2. να κάνετε κλικ στο "Αναζήτηση" και να ψάξετε για μια Εργασία που έχετε αποθηκεύσει ως αρχείο στον υπολογιστή σας. Και σε αυτην την περίπτωση θα πατήσετε το πλήκτρο Αποστολή, για να ανοίξει το αρχείο. Εικόνα 2. Αποθήκευση και Άνοιγμα Εργασίας Εξαγωγή εικόνας χάρτη Το εργαλείο Εξαγωγής εικόνας χάρτη σας επιτρέπει να αποθηκεύσετε την τρέχουσα εικόνα χάρτη ως εικόνα. Έχετε τρεις επιλογές για το πώς να εξαχθεί η εικόνα: 1. μπορείτε να ανοίξετε την εικόνα στο προεπιλεγμένο πρόγραμμα περιήγησης, 2. Να κατεβάσετε την εικόνα και να την αποθηκεύσετε ως αρχείο

25 γραφικών ή 3. να την στείλετε με χρησιμοποιώντας την προεπιλεγμένη εφαρμογή ηλεκτρονικού ταχυδρομείου. Προσθήκη χαρτογραφικού σελιδοδείκτη Το εργαλείο Προσθήκης χαρτογραφικού σελιδοδείκτη σας επιτρέπει να προσθέσετε ένα χαρτογραφικό σελιδοδείκτη στη σχετική λίστα που εμφανίζεται πάνω στο χάρτη. Κάντε κλικ στο εργαλείο σελιδοδεικτών για να ανοίξετε το παράθυρο του εργαλείου (Εικόνα 3). Προσαρμόστε το χάρτη όπως εσείς θέλετε (περιοχή εστίασης και μεγέθυνση), πληκτρολογήστε το όνομα που θέλετε να εμφανίζεται στη Μετάβαση σε Σελιδοδείκτη λίστα και κάντε κλικ στο κουμπί Προσθήκη ( ). Για να αφαιρέσετε ένα σελιδοδείκτη από τη λίστα πατήστε το κουμπί Διαγραφή ( ) στα αριστερά του σελιδοδείκτη που θέλετε να αφαιρέσετε. Εικόνα 3. Το εργαλείο Προσθήκης χαρτογραφικού σελιδοδείκτη και μετάβασης σε σελιδοδείκτη Προσθήκη αρχείου Shapefile Το εργαλείο Προσθήκης αρχείου Shapefile σας επιτρέπει να ανεβάσετε ένα Shapefile στην διαδικτυακή χαρτογραφική εφαρμογή το οποίο θα παρουσιάζεται ως ένα από τα θεματικά επίπεδα του χάρτη σας. Το επίπεδο αυτό θα έχει τα ίδια χαρακτηριστικά με όλα τα υπόλοιπα θεματικά επίπεδα και κατά συνέπεια θα μπορείτε να εκτελέσετε όλες τις λειτουργίες που παρέχει η εφαρμογή (για παράδειγμα πλοήγηση, εντοπισμό και επιλογή των χαρακτηριστικών κλπ) συμπεριλαμβανομένης και της δυνατότητας αποθήκευσης του ως μέρος μιας αποθηκευμένης Εργασίας. Για να χρησιμοποιήσετε αυτή τη λειτουργία, επιλέξτε το εργαλείο από την εργαλειοθήκη. Στο παράθυρο που θα εμφανιστεί (Εικόνα 4), συμπληρώστε τις απαιτούμενες πληροφορίες, μαζί με το όνομα, το χρώμα σχεδίασης του νέου επιπέδου, καθώς και τις διαδρομές των αρχείων που ορίζουν ένα Shapefile. Εικόνα 4. Επιλογές Προσθήκης αρχείου Shapefile

26 Τα εργαλεία Εκτύπωσης Τα εργαλεία Εκτύπωσης είναι αυτά που θα χρησιμοποιήσετε για να τυπ ώσετε το χάρτη σας. Ο χάρτης θα δημιουργηθεί με βάση ένα προκαθορισμένο πρότυπο και ενδεχεται να περιλαμβάνει έναν τίτλο, κλίμακα και υπόμνημα. Εικόνα 1. Τα εργαλεία Εκτύπωσης Εκτύπωση Πρότυπα εκτύπωσης Το εργαλείο εκτύπωσης με βάση πρότυπα εκτύπωσης επιτρέπει την εξαγωγή του χάρτη σε μια εκτυπώσιμη μορφή η οποία θα καθορίζεται πλήρως από τις επιλογές του χρήστη (τρόπος εμφάνισης υπομνήματος, τίτλος, ανάλυση, τύπος αρχείου κλπ). Στο παράδειγμα που ακολουθεί ο χρήστης καθορίζει το είδος του αρχείου, την ανάλυση, την κλίμακα, τον τίτλο και τις σημειώσεις που θα προστεθουύν. Κάντε κλικ στο κουμπί Εμφάνιση για να δημιουργηθεί ο εκτυπώσιμος χάρτη σας για λήψη και αποθήκευση στον υπολογιστή σας ή για άμεση αποστολή με . Εικόνα 2. Πρότυπα Εκτύπωσης

27 Διάταξη Εκτύπωσης Για να εκτυπώσετε μια εικόνα του χάρτη σας, επιλέξτε το εργαλείο Διάταξη εκτύπωσης. Επιλέξτε είτε την τρέχουσα κλίμακα του χάρτη, ή μια τυπική προκαθορισμένη κλίμακα. Στη συνέχεια επιλέξτε τη μορφή που θέλετε για την εικόνα του χάρτη και πατήστε έναρξη. Η εικόνα του χάρτη θα εμφανιστεί σε ένα νέο παράθυρο browser από το οποίο μπορεί στη συνέχεια να εκτυπωθεί. Εικόνα 3. Διάταξη Εκτύπωσης

28 Τα εργαλεία Αναζήτησης Τα εργαλεία Αναζήτησης παρέχουν διάφορους τρόπους αναζήτησης της πληροφορίας για τη χαρτογραφική σας εφαρμογή. Όλα τα εργαλεία δημιουργούνται για αποκλειστική χρήση στην εφαρμογή, επομένως ενδέχεται να βλέπετε διαφορετικά εργαλεία σε κάθε εφαρμογή ή και να μην εμφανίζονται καθόλου. Εικόνα 1. Τα εργαλεία Αναζήτησης Search Εργαλεία Λειτουργιών Τα εργαλεία Λειτουργιών περιλαμβάνουν προσαρμοσμένα εργαλεία για τις χαρτογραφκές εφαρμογές τα οποία δεν εντάσονται σε κάποια από τις προηγούμενες κατηγορίες. Ανάλογα με την εφαρμογή θα υπάρχουν διαφορετικά εργαλεία, η λειτουργία των οποίων θα παρουσιάζεται στο σχετικό πρόγραμμα βοήθειας. Εικόνα 1. Τα εργαλεία Λειτουργιών Tasks Χρησιμοποιώντας τις Ενέργειες θεματικών επιπέδων Αυτή η ενότητα παρουσιάζει τις εργασίες ή ενέργειες, που μπορείτε να έχετε σε ένα θεματικό επίπεδο. Για να πραγματοποιήσετε μια ενέργεια σε ένα θεματικό επίπεδο κάντε κλικ στο όνομά του και επιλέξτε αυτήν που θέλετε από τη λίστα που θα εμφανιστεί (Εικόνα 1). Η λίστα των ενεργειών καθορίζεται κατά το σχεδιασμό / υλοποίηση της διαδικτυακής εφαρμογής. Εικόνα 1. Λίστα επιλογών ενεργειών θεματικών επιπέδων

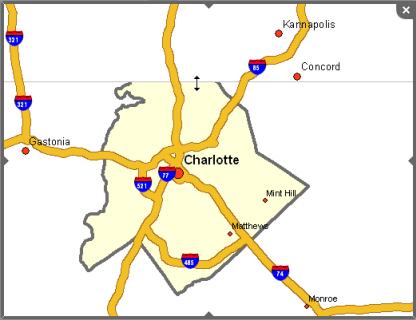

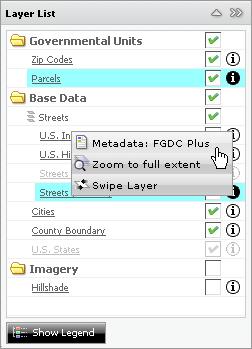

29 Σάρωση επιπέδου Η ενέργεια αυτή καθαρίζει τα περιεχόμενα ενός θεματικού επεπέδου διαδραστικά, όπω3ς αν χρησιμοποιούσατε μια μαγική κουρτίνα. Επιλέγετε την ενέργεια αυτή για το επίπεδο που θέλετε. Για να σαρώσετε το επίπεδο σύρετε οποιαδήποτε από τις άκρες του παραθύρου του χάρτη, οριζόντια ή κάθετα. Για να κλείσετε το παράθυρο σάρωσης επιλέξτε το στην πάνω δεξιά γωνία του χάρτη. Εικόνα 2. Σάρωση επιπέδου από πάνω προς τα κάτω Εστίαση στην κλίμακα εμφάνισης Η ενέργεια αυτή σας επιτρέπει να κάνετε ζουμ απευθείας σε μια κλίμακα στην οποία το θεματικό επίπεδο είναι ορατό. Χρησιμοποιήστε αυτή την ενέργεια όταν θέλετε να δείτε ένα θεματικό επίπεδο που δεν είναι διαθέσιμο στην τρέχουσα κλίμακα. Εστίαση σε πλήρη έκταση Η ενέργεια αυτή αλλάζει την εστίαση στο χάρτη έτσι ώστε να εμφανίζονται όλα τα αντικείμενα του θεματικού επιπέδου. Σημειώστε ότι αυτό είναι διαφορετικό από το εργαλείο μέγιστης έκτασης της εργαλειομπάρας πλοήγησης, το οποίο εστιάζει το χάρτη έτσι ώστε να παρουσιάζονται όλα τα θεματικά επίπεδα. Καθορισμός διαφάνειας επιπέδου Η λειτουργία Διαφάνεια σας επιτρέπει να αλλάξετε τη διαφάνεια ενός επιλεγμένου θεματικού επιπέδου. Σε διαφάνεια 100%, δεν μπορείτε να δείτε το θεματικό επίπεδο καθόλου. Η ενέργεια αυτή είναι διαθέσιμη μόνο αν ο διαχειριστής του site το έχει ρυθμισεί αυτό. Μορφοποίηση επιπέδου Η μορφοποίηση επιπέδου σας επιτρέπει να ρυθμίσετε την εμφάνιση ενός επιπέδου το οποίο δημιουργείται δυναμικά, όπως για παράδειγμα από ένα shapefile που έχετε προσθέσει.

30 Εξαγωγή Δεδομένων Επιπέδου Η ενέργεια αυτή αποθηκεύει τα περιγραφικά δεδομένα του θεματικού εππέδου σε μορφή CSV (Comma Separated Values), αρχεία τα οποία μπορούν να ανοίξουν και από το Microsoft Excel. Τα πεδία που θα εξάγωνται καθορίζονται από το διαχειριστή της εφαρμογής. Εμφάνιση μεταδεδομένων Η επιλογή αυτή εμφανίζει τα μεταδεδομένα με τη μορφή XML σε ένα νέο παράθυρο browser.
