Παρακολούθηση συμμόρφωσης, δοκιμές και προσομοιώσεις συμμόρφωσης για μονάδες ηλεκτροπαραγωγής και μονάδες πάρκων ισχύος

Transcript

1 Ημερίδα της ΡΑΕ για τον Κανονισμό (ΕΕ) 2016/631 της Επιτροπής [RfG] για τη θέσπιση Κώδικα Δικτύου όσον αφορά τις Απαιτήσεις για τη σύνδεση Ηλεκτροπαραγωγών με το Δίκτυο Πέμπτη, 7 Μαρτίου 2019 Παρακολούθηση συμμόρφωσης, δοκιμές και προσομοιώσεις συμμόρφωσης για μονάδες ηλεκτροπαραγωγής και μονάδες πάρκων ισχύος Ζούρος Νικόλαος, ΑΔΜΗΕ Τομεάρχης Προγραμματισμού Σύνδεσης Νέων Χρηστών Συστήματος ΔΙΕΥΘΥΝΣΗ ΣΤΡΑΤΗΓΙΚΗΣ & ΣΧΕΔΙΑΣΜΟΥ ΑΝΑΠΤΥΞΗΣ ΣΥΣΤΗΜΑΤΟΣ

2 Απαιτήσεις Shall apply to all Πρέπει Member να States εφαρμοστούν (MS) από Need όλα no τα further Κράτη Μέλη Δεν National απαιτείται specifications επιπλέον εθνικός καθορισμός Shall apply to all Πρέπει Member να States εφαρμοστούν (MS) από όλα τα Κράτη Μέλη Απαιτείται Need further επιπλέον National εθνικός scecifications καθορισμός (e.g parameters) (π.χ παράμετροι) Υποχρεωτικές Mandatory Εξαντλητικές Exhaustive Mandatory Υποχρεωτικές Nonexhaustive Μη Εξαντλητικές Each MS can decide κάθε whether Κράτος to introduce Μέλος αποφασίζει such a requirement or αν θα την εφαρμόσει not Δεν απαιτείται επιπλέον εθνικός Need no καθορισμός further National specifications Μη Non-mandatory Υποχρεωτικές Exhaustive Εξαντλητικές Μη Non-mandatory Υποχρεωτικές Non-exhaustive Μη Εξαντλητικές Each MS can decide whether to introduce such a requirement or not If introduced, need further National specifications (e.g parameters) κάθε Κράτος Μέλος αποφασίζει αν θα την εφαρμόσει Αν την εφαρμόσει, απαιτείται επιπλέον εθνικός καθορισμός (π.χ παράμετροι)

3 Κατηγορία σημαντικότητας σταθμών Πρόταση ΑΔΜΗΕ kv 150 D A B C D MW

4 Διαδικασία Συμμόρφωσης Εφαρμόζεται μόνο σε υφιστάμενες μονάδες παραγωγής. Μία μονάδα παραγωγής θεωρείται υφιστάμενη αν: (a) είναι ήδη συνδεδεμένη με το δίκτυο κατά την ημερομηνία έναρξης ισχύος του παρόντος κανονισμού (17/5/2016) ή (b) ο ιδιοκτήτης της μονάδας παραγωγής έχει συνάψει μια οριστική και δεσμευτική σύμβαση για την αγορά της κύριας μονάδας παραγωγής ενέργειας δύο έτη μετά την έναρξη ισχύος του κανονισμού (16/5/2018). Ο ιδιοκτήτης της μονάδας παραγωγής πρέπει να ενημερώσει τον αρμόδιο διαχειριστή και τον διαχειριστή του Συστήματος για τη σύναψη της σύμβασης εντός 30 μηνών από την έναρξη ισχύος του κανονισμού (17/11/2018). Η ρυθμιστική αρχή μπορεί να υπαγάγει μια υφιστάμενη μονάδα παραγωγής σε όλες ή ορισμένες από τις απαιτήσεις του παρόντος κανονισμού, ύστερα από πρόταση του σχετικού Διαχειριστή Συστήματος Μεταφοράς. (CBA) Ο αρμόδιος διαχειριστής μπορεί να αρνηθεί τη σύνδεση μίας μονάδας παραγωγής η οποία δεν έχει συμμορφωθεί με τις απαιτήσεις του κανονισμού και δεν έχει λάβει εξαίρεση η οποία εκδίδεται από την ρυθμιστική αρχή.

5 Διαδικασία Συμμόρφωσης Σύνδεση νέων σταθμών παραγωγής Πιστοποιητικά εξοπλισμού Δοκιμές Συμμόρφωσης Προσομοίωση Συμμόρφωσης και Μοντέλα Διαδικασία Κοινοποίησης Λειτουργίας

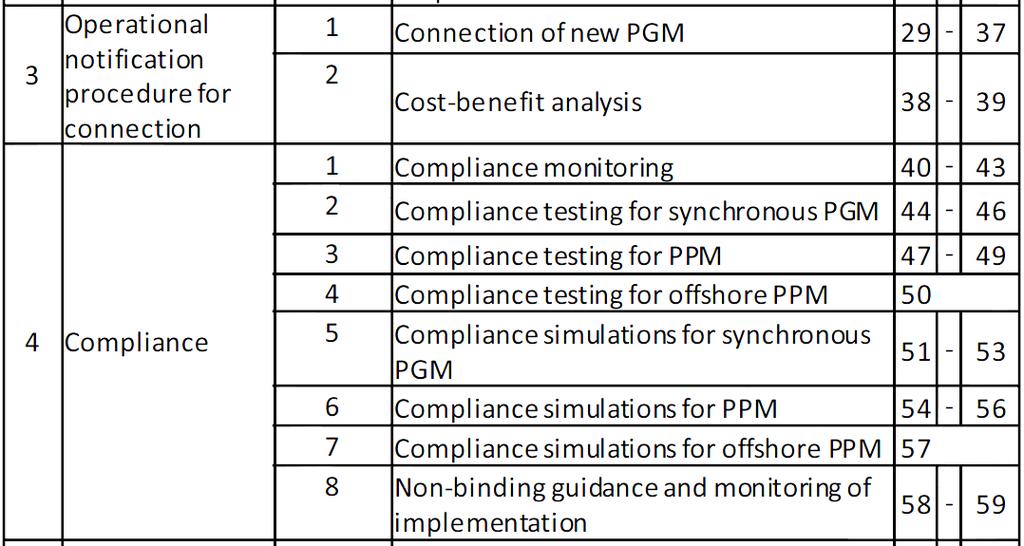

6 Διαδικασία Συμμόρφωσης Διαδικασία Κοινοποίησης Λειτουργίας για σύνδεση Συμμόρφωση Σύνδεση νέας μονάδας παραφωγής Μελέτη Κόστους - Οφέλους Διαδικασία Συμμόρφωσης Δοκιμές Συμμόρφωσης για Σύγχρονες Δοκιμές Συμμόρφωσης για Πάρκα Δοκιμές Συμμόρφωσης για Παράκτια Πάρκα Προσομοιώσεις Συμμόρφωσης για Σύγχρονες Γεννήτριες Προσομοιώσεις Συμμόρφωσης για Πάρκα Προσομοιώσεις Συμμόρφωσης για Παρακτια

7 Διαδικασία Συμμόρφωσης Υποχρεώσεις του Παραγωγού 1. Εξασφαλίζει ότι κάθε μονάδα παραγωγής θα συμμορφώνεται με τον κανονισμό καθ όλη τη διάρκεια της ζωής της. Για τον μονάδες τύπου Α, ο Παραγωγός μπορεί να βασίζεται σε πιστοποιητικά εξοπλισμού που εκδίδονται σύμφωνα με τον κανονισμό (EC) No 765/ Ενημερώνει τον αρμόδιο διαχειριστή για κάθε προγραμματισμένη τροποποίηση των τεχνικών δυνατοτήτων ενός στοιχείου του σταθμού που μπορεί να επηρεάσει τη συμμόρφωσή του με τις απαιτήσεις του παρόντος κανονισμού, πριν από την έναρξη της τροποποίησης. 3. Ενημερώνει τον αρμόδιο διαχειριστή χωρίς καθυστέρηση για κάθε λειτουργικό συμβάν ή βλάβες σε κάποιο στοιχείο του σταθμού τα οποία επηρεάζουν την συμμόρφωσή του με τις απαιτήσεις του Κανονισμού 4. Ενημερώνει τον αρμόδιο διαχειριστή για τις προγραμματισμένες δόκιμες και τις διαδικασίες που πρέπει να ακολουθηθούν για την πιστοποίηση της συμμόρφωσης με τις απαιτήσεις του Κανονισμού πριν την έναρξή τους. Ο αρμόδιος διαχειριστής οφείλει να εγκρίνει τις προγραμματισμένες δοκιμές και διαδικασίες. 5. Ο αρμόδιος διαχειριστής μπορεί να συμμετέχει στις δοκιμές και να καταγράφει την απόδοση του σταθμού παραγωγής.

8 Διαδικασία Συμμόρφωσης Υποχρεώσεις Αρμόδιου Διαχειριστή (ΑΔ) 1. Αξιολογεί τη συμμόρφωση του σταθμού παραγωγής με τις απαιτήσεις του Κανονισμού καθ όλη τη διάρκεια ζωής του σταθμού. Ο παραγωγός πρέπει να ενημερώνεται για το αποτέλεσμα της εξιολόγησης. Για τους σταθμούς τύπου Α, ο Αρμόδιος Διαχειριστής μπορεί να βασίζεται σε πιστοποιητικά του εξοπλισμού που εκδίδονται από εγκεκριμένο πιστοποιητή. 2. Έχει το δικαίωμα να απαιτήσει από τον παραγωγό να πραγματοποιήσει δοκιμές συμμόρφωσης και μελέτες προσομοίωσης σύμφωνα με ένα επαναλαμβανόμενο πλάνο ή ένα γενικό σχήμα. Επίσης μετά από μια βλάβη, τροποποίηση ή αντικατάσταση εξοπλισμού τα οποία ενδεχομένως θα επιδράσουν στην συμμόρφωση του σταθμού με τις απαιτήσεις του Κανονισμού. Ο Αρμόδιος Διαχειριστής θα πρέπει να ενημερωθεί για τα αποτελέσματα αυτών των δοκιμών και προσομοιώσεων συμμόρφωσης

9 Διαδικασία Συμμόρφωσης Υποχρεώσεις Αρμόδιου Διαχειριστή (ΑΔ) 3. Κοινοποιεί λίστα των πληροφοριών και των εγγράφων που πρέπει να του προσκομιστούν καθώς και τις απαιτήσεις που πρέπει να εκπληρώσουν οι παραγωγοί στα πλαίσια της διαδικασίας συμμόρφωσης. Η λίστα πρέπει να καλύπτει τουλάχιστον τις παρακάτω πληροφορίες, έντυπα και απαιτήσεις : (a) όλα τα έντυπα και πιστοποιητικά που πρέπει να προσκομίσει ο Παραγωγός; (b) λεπτομέρειες των τεχνικών στοιχείων των σταθμών παραγωγής σχετικά με τη σύνδεση στο δίκτυο; (c) απαιτήσεις για τα μοντέλα που απαιτούνται για μελέτες στατικής και δυναμική ανάλυσης του συστήματος; (d) Χρονοδιάγραμα για την παροχή δεδομένων του συστήματος που απαιτούνται για να πραγματοποιήσει ο Παραγωγός τις τις μελέτες; (e) Μελέτες που απαιτούνται από τον Παραγωγό που θα καταδείξουν την προσδοκώμενη στατική και δυναμική συμπεριφορά του σταθμού σύμφωνα με τις απαιτήσεις του κανονισμού;

10 Διαδικασία Συμμόρφωσης Υποχρεώσεις Αρμόδιου Διαχειριστή (ΑΔ) 4. Να δημοσιοποιήσει την κατανομή των αρμοδιοτήτων ανάμεσα στον Παραγωγό και τον Αρμόδιο Διαχειριστή σχετικά με τις δοκιμές συμμόρφωσης και τις μελέτες προσομοίωσης. 5. Μπορεί να αναθέσει πλήρως ή μερικώς την πραγματοποίηση της διαδικασίας συμμόρφωσης σε τρίτα μέρη. Σε αυτή την περίπτωση ο αρμόδιος διαχειριστής εξασφαλίζει το απόρρητο των στοιχείων που διαχειρίζεται σύμφωνα με το άρθρο 12 του Κανονισμού. 6. Εάν δεν είναι δυνατή η διεξαγωγή δοκιμών συμμόρφωσης ή προσομοιώσεων όπως συμφωνήθηκε μεταξύ του Αρμόδιου Διαχειριστή και του Παραγωγού με ευθύνη του Αρμόδιου Διαχειριστή, ο αρμόδιος διαχειριστής δεν μπορεί να αρνηθεί αδικαιολόγητα την κοινοποίηση λειτουργίας του σταθμού.

11 Δοκιμές Συμμόρφωσης 1. Οι Δοκιμές Συμμόρφωσης έχουν στόχο να αποδείξουν ότι οι απαιτήσεις του Κανονισμού ικανοποιούνται από τον σταθμό Παραγωγής 2. Παρά τις ελάχιστες απαιτήσεις δοκιμών συμμόρφωσης που ορίζονται στον παρόντα κανονισμό, ο σχετικός διαχειριστής συστήματος δικαιούται: (a) να επιτρέψει στον Παραγωγό να υλοποιήσει ένα τροποποιημένο σύνολο δοκιμών, (b) να απαιτήσει από τον Παραγωγό να υλοποιήσει ένα επιπρόσθετο ή διαφορετικό σύνολο δοκιμών, (c) Να απαιτήσει από τον Παραγωγό να υλοποιήσει κατάλληλες δοκιμές προκειμένου να επιδείξει την λειτουργία του σταθμού παραγωγής όταν αυτό λειτουργεί με εναλλακτικά καύσιμα. 3. Υπεύθυνος για την υλοποίηση των δοκιμών είναι ο παραγωγός. Ο αρμόδιος διαχειριστής πρέπει να συνεργάζεται και να μην καθυστερεί την εκτέλεση των δοκιμών. 4. Ο αρμόδιος διαχειριστής μπορεί να συμμετέχει στις δοκιμές συμμόρφωσης είτε με φυσική παρουσία είτε εξ αποστάσεως από το κέντρο κατανομής. Ο αρμόδιος διαχειριστής μπορεί να χρησιμοποιεί δικό του εξοπλισμό για την καταγραφή της απόδοσης του σταθμού. Ο αρμόδιος διαχειριστής έχει τη διακριτική ευχέρεια να αποφασίσει για τη συμμετοχή του στις δοκιμές.

12 Δοκιμές Συμμόρφωσης για σύγχρονες γεννήτριες Testing LFSM-O (primary frequency control over frequency) LFSM-U (primary frequency control under frequency) Synchronous PGMs Type B Type C Type D FSM (primary frequency control) Frequency restoration control (secondary frequency control) Black start Tripping to houseload Reactive power capability 15.2 (d) 15.2 (e) 15.5 (a) 15.5 (a) 18.2 (a & c) 15.2 (d) 15.2 (e) 15.5 (a) 15.5 (a) 18.2 (a & c)

13 Δοκιμές Συμμόρφωσης για Πάρκα Ισχύος Testing LFSM-O (primary frequency control over frequency) Active power controllability and control set point LFSM-U (primary frequency control under frequency) FSM (primary frequency control) Frequency restoration control (secondary frequency control ) PPMs Type B Type C Type D 15.2 (a) 15.2 (c) 15.2 (d) 15.2 (e) 15.2 (a) 15.2 (c) 15.2 (d) 15.2 (e) Reactive power capability Voltage control mode Reactive power control mode Power Factor control mode 21.3 (a & b) 21.3 (d) 21.3 (d) 21.3 (d) 21.3 (a & b) 21.3 (d) 21.3 (d) 21.3 (d)

14 Προσομοίωση Συμμόρφωσης 1. Η Προσομοίωση Συμμόρφωσης έχει στόχο να αποδείξει ότι οι απαιτήσεις του Κανονισμού ικανοποιούνται από τον σταθμό Παραγωγής. 2. Ο Αρμόδιος Διαχειριστής μπορεί να: (a) επιτρέψει στον Παραγωγό να πραγματοποιήσει ένα εναλλακτικό σύνολο προσομοιώσεων, (b) απαιτήσει από τον Παραγωγό να πραγματοποιήσει επιπρόσθετες ή διαφορετικές προσομοιώσεις. 3. Ο Παραγωγός πρέπει να προσκομίσει στον αρμόδιο διαχειριστή μια έκθεση με τα αποτελέσματα των προσομοιώσεων. Ο Παραγωγός οφείλει να να διαθέσει στον Αρμόδιο Διαχειριστή ένα ελεγμένο μοντέλο προσομοίωσης του σταθμού. 4. Ο Αρμόδιος Διαχειριστής έχει το δικαίωμα να ελέγξει ότι το ο σταθμός παραγωγής συμμορφώνεται με τις απαιτήσεις του Κανονισμού πραγματοποιώντας δικές του προσομοιώσεις συμμόρφωσης. 5. Ο Αρμόδιος Διαχειριστής πρέπει να διαθέσει στον Παραγωγό τα τεχνικά δεδομένα και κατάλληλο απλοποιημένο μοντέλο προσομοίωσης του δικτύου του.

15 Προσομοίωση Συμμόρφωσης Simulation Synchronous PGMs PPMs type B type C Type D type B type C Type D LFSM-O (primary frequency control over frequency) LFSM-U (primary frequency control under frequency) FSM (primary frequency control) FRT capability Post fault active power recovery Island operation Reactive power capability Power oscillations damping control Fast fault current injection 14.3 (a) ,2 (c) 15.2 (d) 14.3 (a) (b) 18.2 (b&c) 15.2 (c) 15.2 (d) 16.3 (a) (b) 18.2 (b&c) (a) (b) 15.2 (c) 15.2 (d) 14.3 (a) (b) 21.3 (b&c) 21.3 (f) 20.2 (b) 15.2 (c) 15.2 (d) 16.3 (a) (b) 21.3 (b&c) 21.3 (f) 20.2 (b)

16 Μοντέλα Προσομοίωσης (Type C,D) Ο Παραγωγός πρέπει να προσκομίσει στον αρμόδιο διαχειριστή ένα μοντέλο του σταθμού, κατάλληλο για τις προσομοιώσεις και τις μελέτες που καθορίζονται στον Κανονισμό. Το μοντέλο πρέπει να είναι σε μορφή Block διαγραμμάτων με χρήση συναρτήσεων μεταφοράς Laplace. Η δομή του μοντέλου και η πολυπλοκότητά του πρέπει να είναι τέτοια ώστε να μπορούν οι διαχειριστές να τα εντάξουν στα λογισμικά που χρησιμοποιούν (PSS/E), χρησιμοποιώντας τα στάνταρ μοντέλα βιβλιοθήκης κατάλληλα παραμετροποημένα. Στην περίπτωση που η λειτουργία των μοντέλων αυτών δεν μπορεί ικανοποιητικά να εφαρμοστεί στα λογισμικά των διαχειριστών, μπορεί να ζητηθεί η συνεργασία του Παραγοωγού με το Διαχειριστή προκειμένου να αποφασιστούν από κοινού κατάλληλες απλοποιήσεις ή αλλαγές στην αναπαράσταση έτσι ώστε να κατασκευαστεί κατάλληλο μοντέλο.

17 Διαδικασία Κοινοποίησης Λειτουργίας TYPE A The PGFO activities The Company activities Acceptance of Contract Start of Connection Process Submission of: (a) Notification for intention to connect (b) Installation Document Review for completeness. If acceptable Operation Notification that PGM may be synchronized to the system

18 Διαδικασία Κοινοποίησης Λειτουργίας (type A) Installation Document a b c d e f location of the connection the date of the connection Information required the maximum capacity of the installation in kw the type of primary energy source detailed technical data of the power-generating module with relevance to the grid connection as specified by IPTO/HEDNO in the relevant section of Annexes the classification of the power-generating module as an emerging technology according to Title VI of this Regulation g reference to equipment certificates issued by an authorised certifier used for equipment that is in the site installation h the contact details of the power-generating facility owner and the installer and their signatures.

19 Διαδικασία Κοινοποίησης Λειτουργίας TYPE B & C The PGFO activities The Company activities Acceptance of Contract Start of Connection Process Submission of: Power Generation Module Document (PGMD) Ref Table 2-1 and Annex 4 Review for completeness. If acceptable Issue FINAL OPERATIONAL NOTIFICATION (FON) Operation under Final Operational Notification (FON)

20 i Διαδικασία Κοινοποίησης Λειτουργίας (type B,C) Information to be included in PGMD evidence of an agreement on the protection and control settings relevant to the connection point between IPTO/HEDNO and the PGFO ii iii iv v vi vii itemised statement of compliance detailed technical data of the power-generating module with relevance to the grid connection as specified by IPTO/HEDNO in the relevant section of Annexes equipment certificates issued by an authorised certifier in respect of PGMs, where these are relied upon as part of the evidence of compliance for Type C power-generating modules, simulation models pursuant to point (c) of Article 15(6) and Annex compliance test reports demonstrating steady-state and dynamic performance as required by Chapters 2, 3 and 4 of Title IV, including use of actual measured values during testing, to the level of detail required by IPTO/HEDNO and as per Annexes studies demonstrating steady-state and dynamic performance as required by Chapters 5, 6 or 7 of Title IV, to the level of detail required by IPTO/HEDNO and as per Annex 11

21 Διαδικασία Κοινοποίησης Λειτουργίας (type D) Article 33 of the NC-RfG states that the operational notification procedure for connection of each new type D power-generating module shall comprise: i. energisation operational notification ( EON ); ii. interim operational notification ( ION ); and iii. final operational notification ( FON ). EON Energization of the internal network by using the network connection ION Operate by using the network connection for a limited period of time FON Operate by using the network connection

22 Διαδικασία Κοινοποίησης Λειτουργίας(type D) The PGFO activities The Company activities Fulfilment of TSO requirements -Submission of technical data -Agreement on protection and control ENERGISATION OPERATIONAL NOTIFICATION (EON) -Data and study review process: (a) Itemized interim statement of compliance (b) Detailed technical data (c) Equipment certificates (d) Simulation models (e) Studies demonstrating expected steadystate and dynamic performance (f) Details of intended practical methods of completing compliance tests INTERIM OPERATIONAL NOTIFICATION (ION) Max validity 24 months -Removal of all inconsistencies -Data and study review process: (a) Statement of compliance (b) Update of applicable technical data (c) Update of simulation models and studies (d) Use of actual measured values during testing FINAL OPERATIONAL NOTIFICATION (FON)

23 Ευχαριστώ για την προσοχή σας!!!
