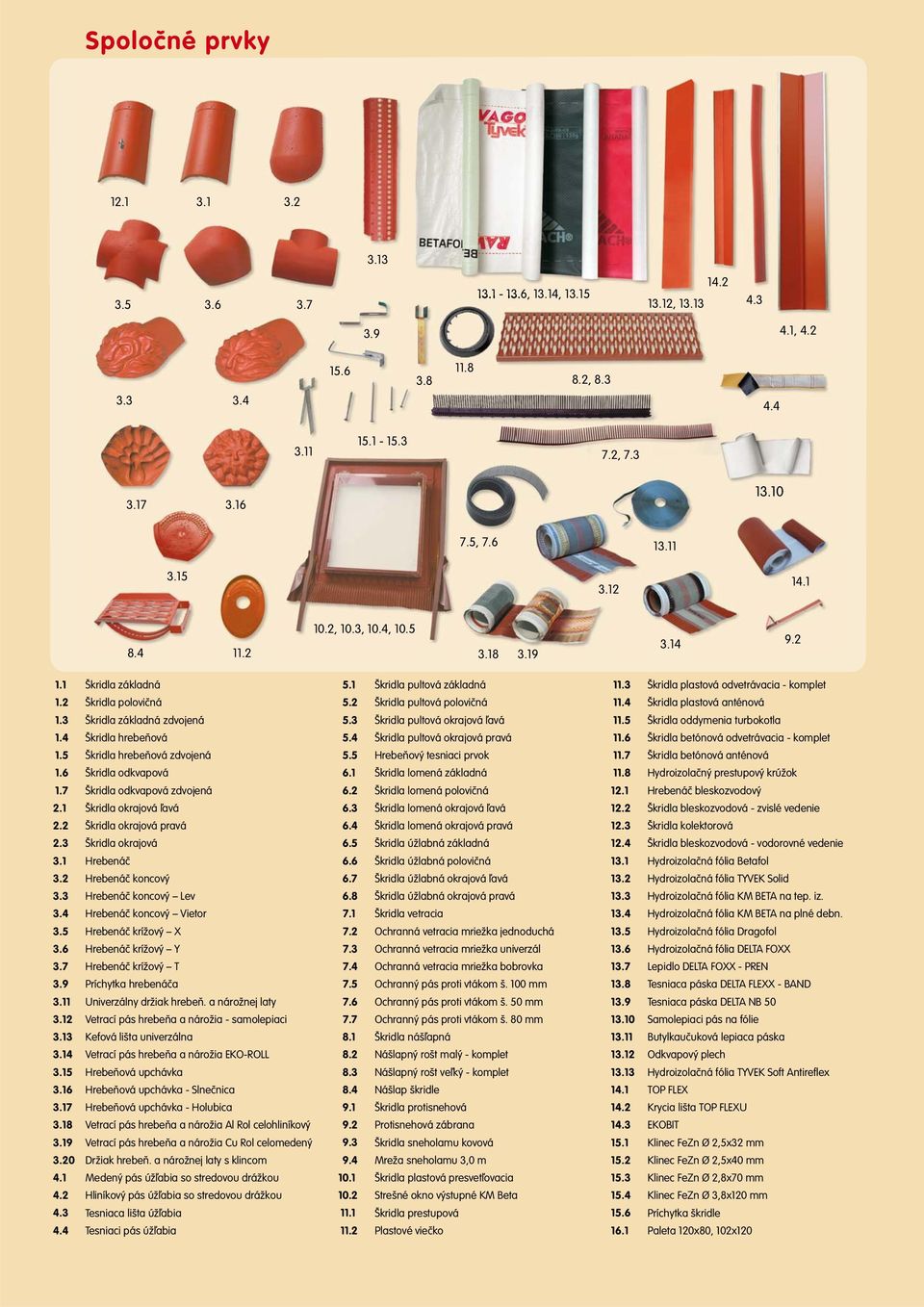

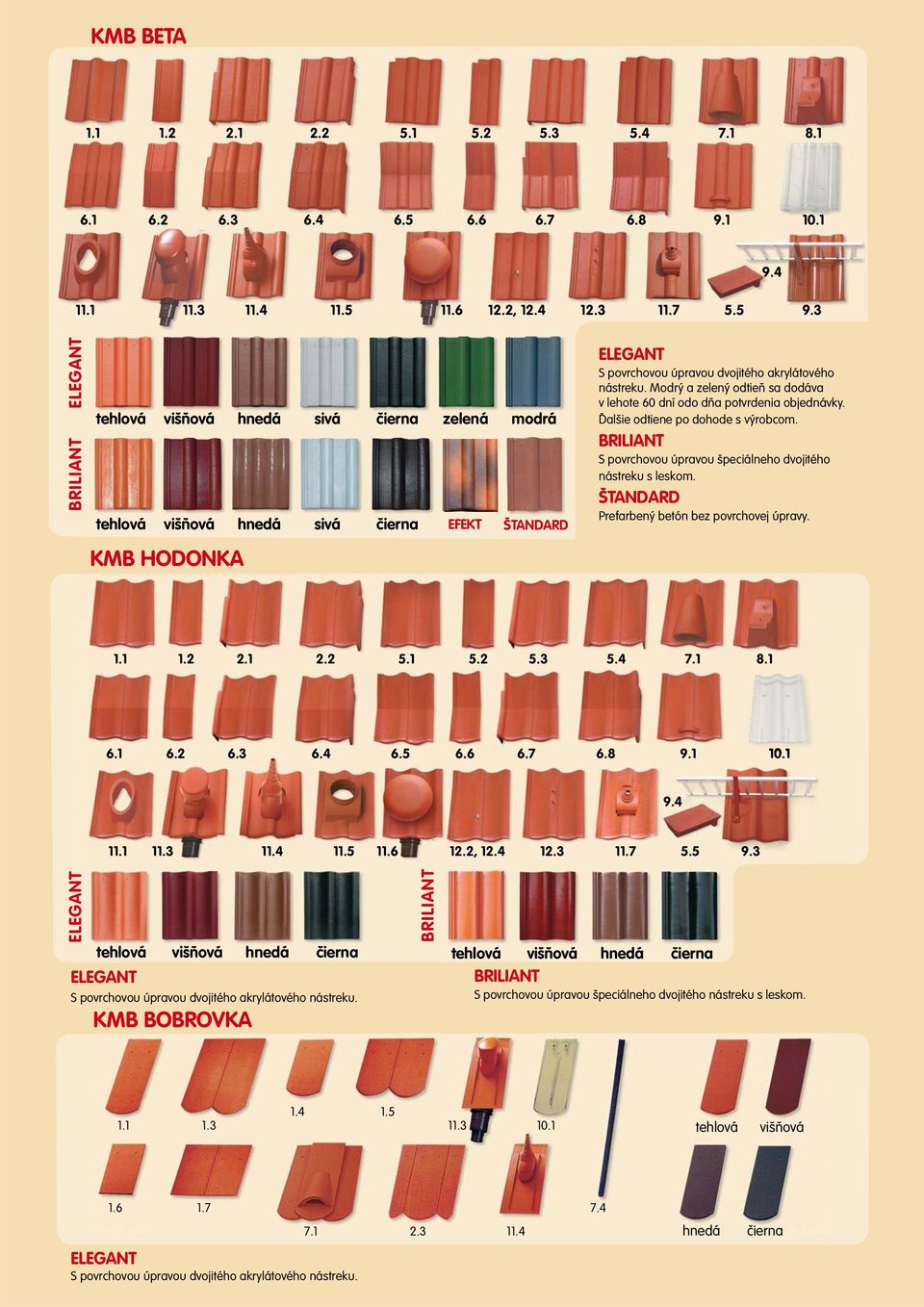

3 Spoločné prvky , 13.14, , , , , , , 10.3, 10.4, Škridla základná 1.2 Škridla polovičná 1.3 Škridla základná zdvojená 1.4 Škridla hrebeňová 1.5 Škridla hrebeňová zdvojená 1.6 Škridla odkvapová 1.7 Škridla odkvapová zdvojená 2.1 Škridla okrajová ľavá 2.2 Škridla okrajová pravá 2.3 Škridla okrajová 3.1 Hrebenáč 3.2 Hrebenáč koncový 3.3 Hrebenáč koncový Lev 3.4 Hrebenáč koncový Vietor 3.5 Hrebenáč krížový X 3.6 Hrebenáč krížový Y 3.7 Hrebenáč krížový T 3.9 Príchytka hrebenáča 3.11 Univerzálny držiak hrebeň. a nárožnej laty 3.12 Vetrací pás hrebeňa a nárožia - samolepiaci 3.13 Kefová lišta univerzálna 3.14 Vetrací pás hrebeňa a nárožia EKO-ROLL 3.15 Hrebeňová upchávka 3.16 Hrebeňová upchávka - Slnečnica 3.17 Hrebeňová upchávka - Holubica 3.18 Vetrací pás hrebeňa a nárožia Al Rol celohliníkový 3.19 Vetrací pás hrebeňa a nárožia Cu Rol celomedený 3.20 Držiak hrebeň. a nárožnej laty s klincom 4.1 Medený pás úžľabia so stredovou drážkou 4.2 Hliníkový pás úžľabia so stredovou drážkou 4.3 Tesniaca lišta úžľabia 4.4 Tesniaci pás úžľabia 5.1 Škridla pultová základná 5.2 Škridla pultová polovičná 5.3 Škridla pultová okrajová ľavá 5.4 Škridla pultová okrajová pravá 5.5 Hrebeňový tesniaci prvok 6.1 Škridla lomená základná 6.2 Škridla lomená polovičná 6.3 Škridla lomená okrajová ľavá 6.4 Škridla lomená okrajová pravá 6.5 Škridla úžlabná základná 6.6 Škridla úžlabná polovičná 6.7 Škridla úžlabná okrajová ľavá 6.8 Škridla úžlabná okrajová pravá 7.1 Škridla vetracia 7.2 Ochranná vetracia mriežka jednoduchá 7.3 Ochranná vetracia mriežka univerzál 7.4 Ochranná vetracia mriežka bobrovka 7.5 Ochranný pás proti vtákom š. 100 mm 7.6 Ochranný pás proti vtákom š. 50 mm 7.7 Ochranný pás proti vtákom š. 80 mm 8.1 Škridla nášľapná 8.2 Nášlapný rošt malý - komplet 8.3 Nášlapný rošt veľký - komplet 8.4 Nášlap škridle 9.1 Škridla protisnehová 9.2 Protisnehová zábrana 9.3 Škridla sneholamu kovová 9.4 Mreža sneholamu 3,0 m 10.1 Škridla plastová presvetľovacia 10.2 Strešné okno výstupné KM Beta 11.1 Škridla prestupová 11.2 Plastové viečko 11.3 Škridla plastová odvetrávacia - komplet 11.4 Škridla plastová anténová 11.5 Škridla oddymenia turbokotla 11.6 Škridla betónová odvetrávacia - komplet 11.7 Škridla betónová anténová 11.8 Hydroizolačný prestupový krúžok 12.1 Hrebenáč bleskozvodový 12.2 Škridla bleskozvodová - zvislé vedenie 12.3 Škridla kolektorová 12.4 Škridla bleskozvodová - vodorovné vedenie 13.1 Hydroizolačná fólia Betafol 13.2 Hydroizolačná fólia TYVEK Solid 13.3 Hydroizolačná fólia KM BETA na tep. iz Hydroizolačná fólia KM BETA na plné debn Hydroizolačná fólia Dragofol 13.6 Hydroizolačná fólia DELTA FOXX 13.7 Lepidlo DELTA FOXX - PREN 13.8 Tesniaca páska DELTA FLEXX - BAND 13.9 Tesniaca páska DELTA NB Samolepiaci pás na fólie Butylkaučuková lepiaca páska Odkvapový plech Hydroizolačná fólia TYVEK Soft Antirefl ex 14.1 TOP FLEX 14.2 Krycia lišta TOP FLEXU 14.3 EKOBIT 15.1 Klinec FeZn Ø 2,5x32 mm 15.2 Klinec FeZn Ø 2,5x40 mm 15.3 Klinec FeZn Ø 2,8x70 mm 15.4 Klinec FeZn Ø 3,8x120 mm 15.6 Príchytka škridle 16.1 Paleta 120x80, 102x120

4 REALIZÁCIE Voľba tvaru a povrchu, široká farebná škála - architektonická variabilita.

5 TECHNICKÁ PRÍRUČKA STREŠNÁ KRYTINA

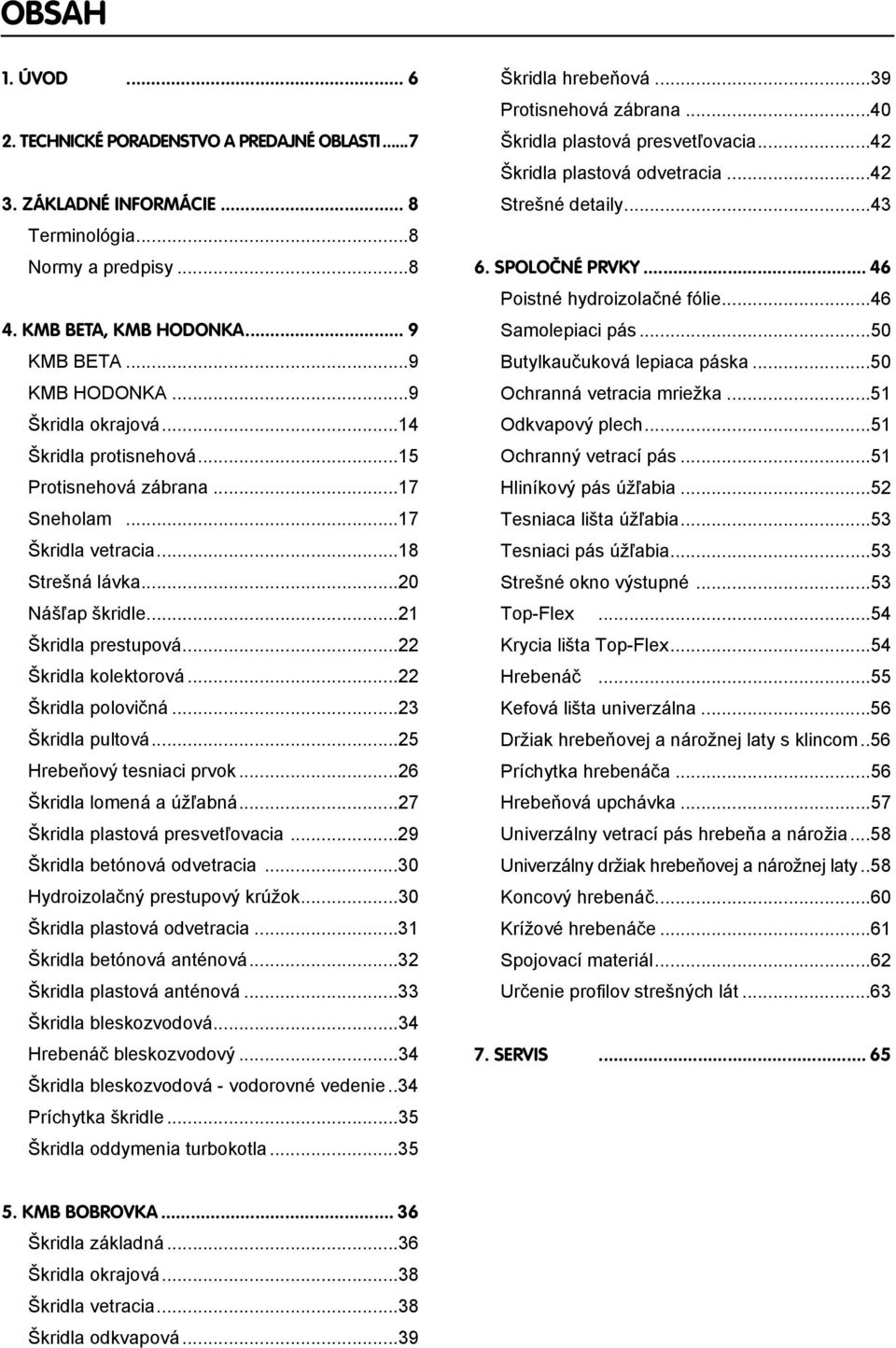

6 OBSAH 1. ÚVOD TECHNICKÉ PORADENSTVO A PREDAJNÉ OBLASTI ZÁKLADNÉ INFORMÁCIE... 8 Terminológia...8 Normy a predpisy KMB BETA, KMB HODONKA... 9 KMB BETA...9 KMB HODONKA...9 Škridla okrajová...14 Škridla protisnehová...15 Protisnehová zábrana...17 Sneholam...17 Škridla vetracia...18 Strešná lávka...20 Nášľap škridle...21 Škridla prestupová...22 Škridla kolektorová...22 Škridla polovičná...23 Škridla pultová...25 Hrebeňový tesniaci prvok...26 Škridla lomená a úžľabná...27 Škridla plastová presvetľovacia...29 Škridla betónová odvetracia...30 Hydroizolačný prestupový krúžok...30 Škridla plastová odvetracia...31 Škridla betónová anténová...32 Škridla plastová anténová...33 Škridla bleskozvodová...34 Hrebenáč bleskozvodový...34 Škridla bleskozvodová - vodorovné vedenie..34 Príchytka škridle...35 Škridla oddymenia turbokotla...35 Škridla hrebeňová...39 Protisnehová zábrana...40 Škridla plastová presvetľovacia...42 Škridla plastová odvetracia...42 Strešné detaily SPOLOČNÉ PRVKY Poistné hydroizolačné fólie...46 Samolepiaci pás...50 Butylkaučuková lepiaca páska...50 Ochranná vetracia mriežka...51 Odkvapový plech...51 Ochranný vetrací pás...51 Hliníkový pás úžľabia...52 Tesniaca lišta úžľabia...53 Tesniaci pás úžľabia...53 Strešné okno výstupné...53 Top-Flex...54 Krycia lišta Top-Flex...54 Hrebenáč...55 Kefová lišta univerzálna...56 Držiak hrebeňovej a nárožnej laty s klincom..56 Príchytka hrebenáča...56 Hrebeňová upchávka...57 Univerzálny vetrací pás hrebeňa a nárožia...58 Univerzálny držiak hrebeňovej a nárožnej laty..58 Koncový hrebenáč...60 Krížové hrebenáče...61 Spojovací materiál...62 Určenie profilov strešných lát SERVIS KMB BOBROVKA Škridla základná...36 Škridla okrajová...38 Škridla vetracia...38 Škridla odkvapová...39

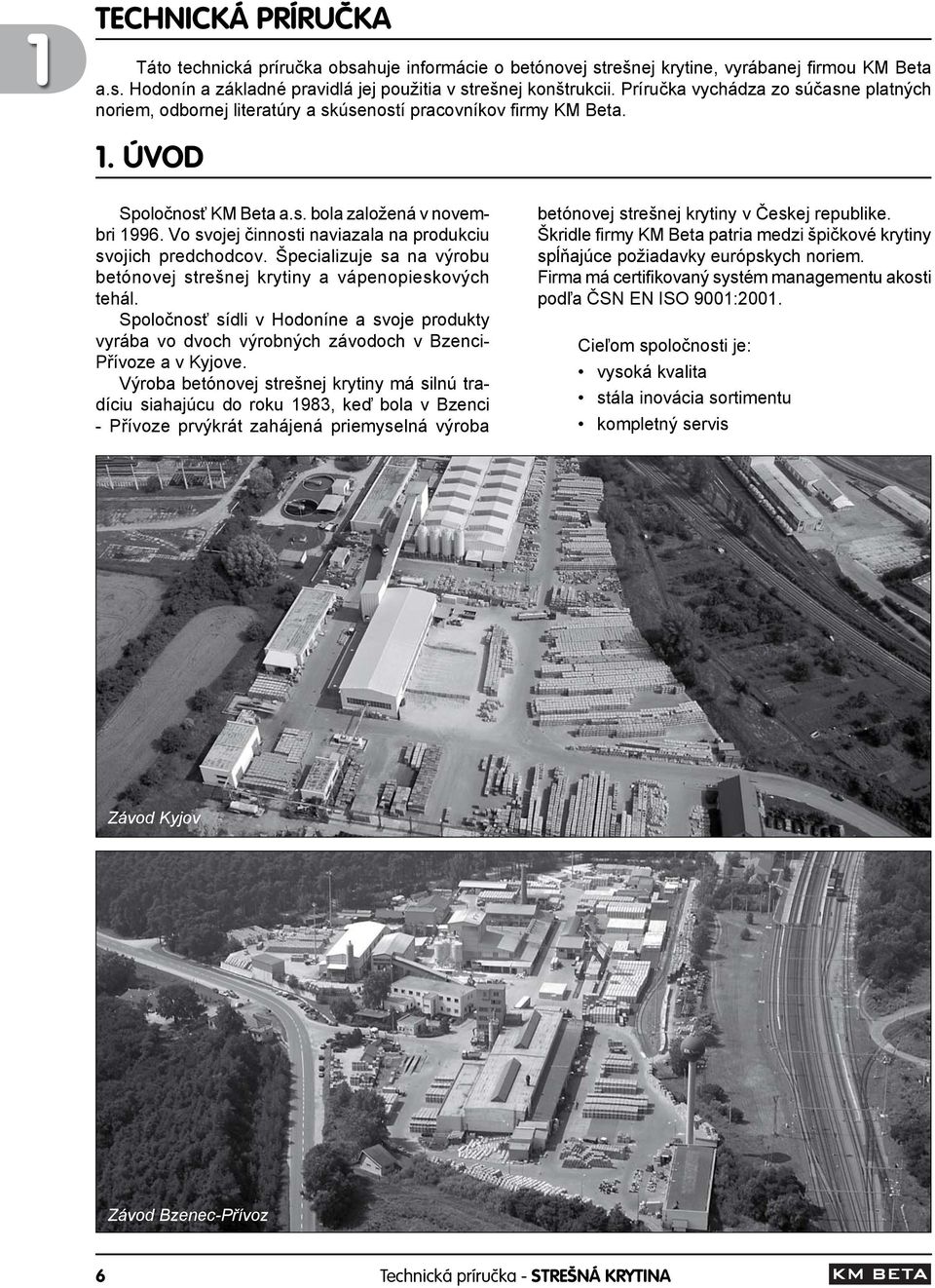

7 1 TECHNICKÁ PRÍRUČKA Táto technická príručka obsahuje informácie o betónovej strešnej krytine, vyrábanej firmou KM Beta a.s. Hodonín a základné pravidlá jej použitia v strešnej konštrukcii. Príručka vychádza zo súčasne platných noriem, odbornej literatúry a skúseností pracovníkov firmy KM Beta. 1. ÚVOD Spoločnosť KM Beta a.s. bola založená v novembri Vo svojej činnosti naviazala na produkciu svojich predchodcov. Špecializuje sa na výrobu betónovej strešnej krytiny a vápenopieskových tehál. Spoločnosť sídli v Hodoníne a svoje produkty vyrába vo dvoch výrobných závodoch v Bzenci- Přívoze a v Kyjove. Výroba betónovej strešnej krytiny má silnú tradíciu siahajúcu do roku 1983, keď bola v Bzenci - Přívoze prvýkrát zahájená priemyselná výroba betónovej strešnej krytiny v Českej republike. Škridle firmy KM Beta patria medzi špičkové krytiny spĺňajúce požiadavky európskych noriem. Firma má certifikovaný systém managementu akosti podľa ČSN EN ISO 9001:2001. Cieľom spoločnosti je: vysoká kvalita stála inovácia sortimentu kompletný servis Závod Kyjov Závod Bzenec-Přívoz 6 Technická príručka - STREŠNÁ KRYTINA

8 2. TECHNICKÉ PORADENSTVO A PREDAJNÉ OBLASTI Príjem objednávok: objednavky@kmbeta.sk, fax: Infolinka: Internet: info@kmbeta.sk 2 Obchodní zástupcovia 1. ZÁPADNÉ SLOVENSKO Ivan Tóth mobil: tel./fax: it@kmbeta.sk 3. VÝCHODNÉ SLOVENSKO mobil: STREDNÉ SLOVENSKO Tomáš Jankovič mobil: tj@kmbeta.sk 4. ZÁPADNÉ SLOVENSKO Daniel Današ mobil: tel./fax: dd@kmbeta.sk Technická príručka - STREŠNÁ KRYTINA 7

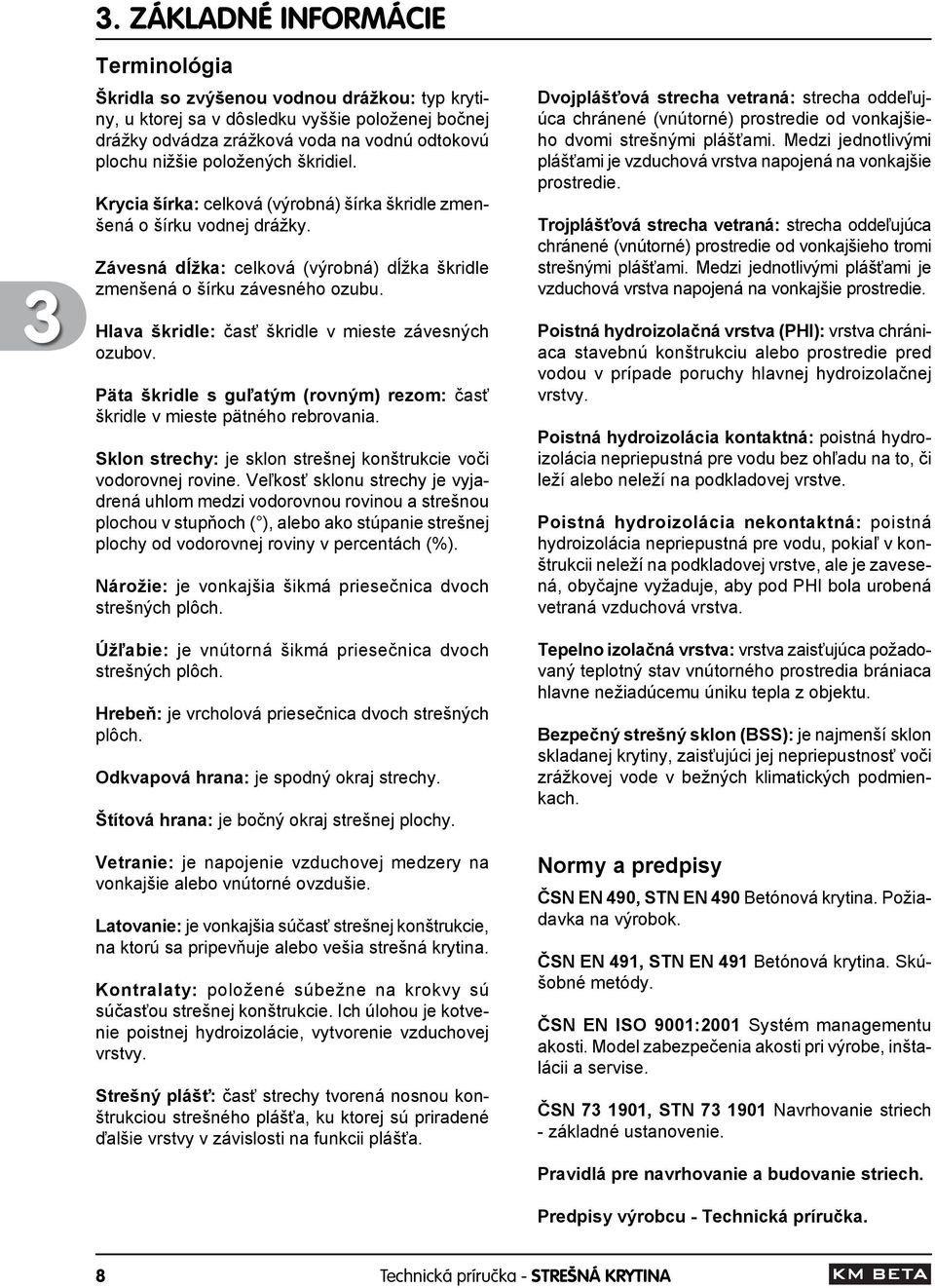

9 3 3. ZÁKLADNÉ INFORMÁCIE Terminológia Škridla so zvýšenou vodnou drážkou: typ krytiny, u ktorej sa v dôsledku vyššie položenej bočnej drážky odvádza zrážková voda na vodnú odtokovú plochu nižšie položených škridiel. Krycia šírka: celková (výrobná) šírka škridle zmenšená o šírku vodnej drážky. Závesná dĺžka: celková (výrobná) dĺžka škridle zmenšená o šírku závesného ozubu. Hlava škridle: časť škridle v mieste závesných ozubov. Päta škridle s guľatým (rovným) rezom: časť škridle v mieste pätného rebrovania. Sklon strechy: je sklon strešnej konštrukcie voči vodorovnej rovine. Veľkosť sklonu strechy je vyjadrená uhlom medzi vodorovnou rovinou a strešnou plochou v stupňoch ( ), alebo ako stúpanie strešnej plochy od vodorovnej roviny v percentách (%). Nárožie: je vonkajšia šikmá priesečnica dvoch strešných plôch. Úžľabie: je vnútorná šikmá priesečnica dvoch strešných plôch. Hrebeň: je vrcholová priesečnica dvoch strešných plôch. Odkvapová hrana: je spodný okraj strechy. Štítová hrana: je bočný okraj strešnej plochy. Vetranie: je napojenie vzduchovej medzery na vonkajšie alebo vnútorné ovzdušie. Latovanie: je vonkajšia súčasť strešnej konštrukcie, na ktorú sa pripevňuje alebo vešia strešná krytina. Kontralaty: položené súbežne na krokvy sú súčasťou strešnej konštrukcie. Ich úlohou je kotvenie poistnej hydroizolácie, vytvorenie vzduchovej vrstvy. Strešný plášť: časť strechy tvorená nosnou konštrukciou strešného plášťa, ku ktorej sú priradené ďalšie vrstvy v závislosti na funkcii plášťa. Dvojplášťová strecha vetraná: strecha oddeľujúca chránené (vnútorné) prostredie od vonkajšieho dvomi strešnými plášťami. Medzi jednotlivými plášťami je vzduchová vrstva napojená na vonkajšie prostredie. Trojplášťová strecha vetraná: strecha oddeľujúca chránené (vnútorné) prostredie od vonkajšieho tromi strešnými plášťami. Medzi jednotlivými plášťami je vzduchová vrstva napojená na vonkajšie prostredie. Poistná hydroizolačná vrstva (PHI): vrstva chrániaca stavebnú konštrukciu alebo prostredie pred vodou v prípade poruchy hlavnej hydroizolačnej vrstvy. Poistná hydroizolácia kontaktná: poistná hydroizolácia nepriepustná pre vodu bez ohľadu na to, či leží alebo neleží na podkladovej vrstve. Poistná hydroizolácia nekontaktná: poistná hydroizolácia nepriepustná pre vodu, pokiaľ v konštrukcii neleží na podkladovej vrstve, ale je zavesená, obyčajne vyžaduje, aby pod PHI bola urobená vetraná vzduchová vrstva. Tepelno izolačná vrstva: vrstva zaisťujúca požadovaný teplotný stav vnútorného prostredia brániaca hlavne nežiadúcemu úniku tepla z objektu. Bezpečný strešný sklon (BSS): je najmenší sklon skladanej krytiny, zaisťujúci jej nepriepustnosť voči zrážkovej vode v bežných klimatických podmienkach. Normy a predpisy ČSN EN 490, STN EN 490 Betónová krytina. Požiadavka na výrobok. ČSN EN 491, STN EN 491 Betónová krytina. Skúšobné metódy. ČSN EN ISO 9001:2001 Systém managementu akosti. Model zabezpečenia akosti pri výrobe, inštalácii a servise. ČSN , STN Navrhovanie striech - základné ustanovenie. Pravidlá pre navrhovanie a budovanie striech. Predpisy výrobcu - Technická príručka. 8 Technická príručka - STREŠNÁ KRYTINA

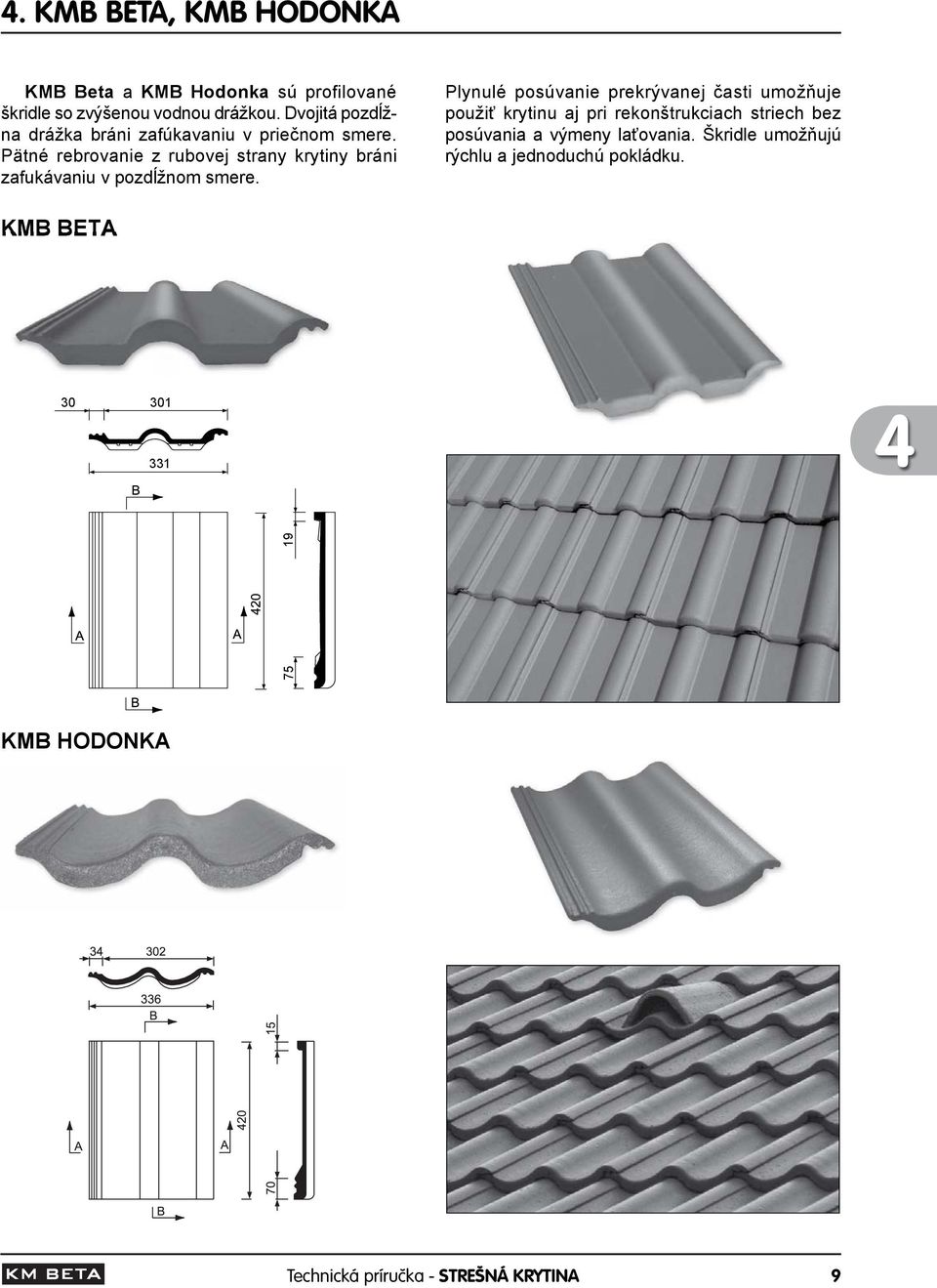

10 4. KMB BETA, KMB HODONKA KMB Beta a KMB Hodonka sú profilované škridle so zvýšenou vodnou drážkou. Dvojitá pozdĺžna drážka bráni zafúkavaniu v priečnom smere. Pätné rebrovanie z rubovej strany krytiny bráni zafukávaniu v pozdĺžnom smere. Plynulé posúvanie prekrývanej časti umožňuje použiť krytinu aj pri rekonštrukciach striech bez posúvania a výmeny laťovania. Škridle umožňujú rýchlu a jednoduchú pokládku. KMB BETA KMB HODONKA Technická príručka - STREŠNÁ KRYTINA 9

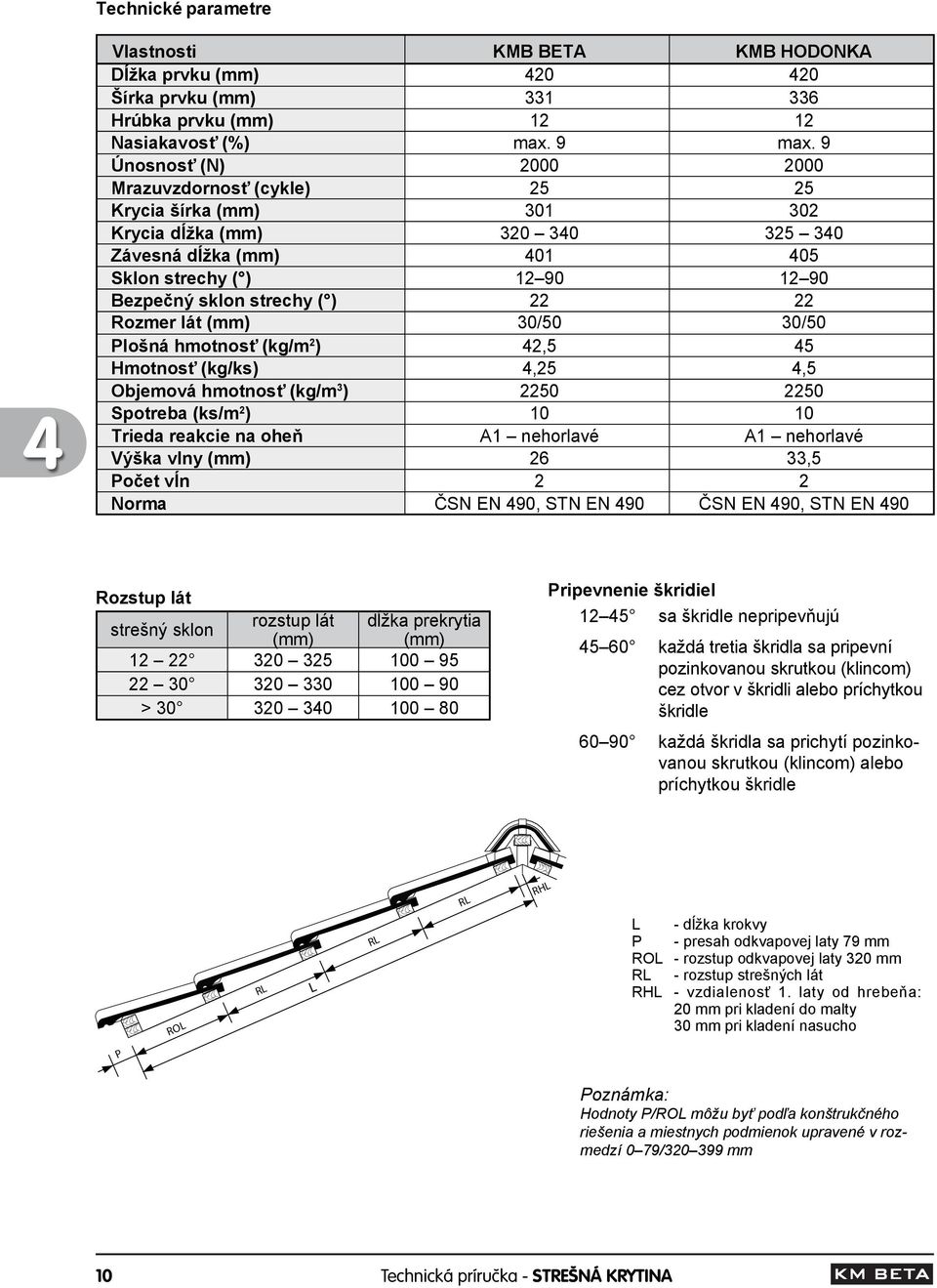

11 4 Vlastnosti KMB BETA KMB HODONKA Dĺžka prvku (mm) Šírka prvku (mm) Hrúbka prvku (mm) Nasiakavosť (%) max. 9 max. 9 Únosnosť (N) Mrazuvzdornosť (cykle) Krycia šírka (mm) Krycia dĺžka (mm) Závesná dĺžka (mm) Sklon strechy ( ) Bezpečný sklon strechy ( ) Rozmer lát (mm) 30/50 30/50 Plošná hmotnosť (kg/m 2 ) 42,5 45 Hmotnosť (kg/ks) 4,25 4,5 Objemová hmotnosť (kg/m 3 ) Spotreba (ks/m 2 ) Trieda reakcie na oheň A1 nehorlavé A1 nehorlavé Výška vlny (mm) 26 33,5 Počet vĺn 2 2 Norma ČSN EN 490, STN EN 490 ČSN EN 490, STN EN 490 Rozstup lát strešný sklon rozstup lát dĺžka prekrytia (mm) (mm) > Pripevnenie škridiel sa škridle nepripevňujú každá tretia škridla sa pripevní pozinkovanou skrutkou (klincom) cez otvor v škridli alebo príchytkou škridle každá škridla sa prichytí pozinkovanou skrutkou (klincom) alebo príchytkou škridle P ROL RL RL RL L RHL L - dĺžka krokvy P - presah odkvapovej laty 79 mm ROL - rozstup odkvapovej laty 320 mm RL - rozstup strešných lát RHL - vzdialenosť 1. laty od hrebeňa: 20 mm pri kladení do malty 30 mm pri kladení nasucho Poznámka: Hodnoty P/ROL môžu byť podľa konštrukčného riešenia a miestnych podmienok upravené v rozmedzí 0 79/ mm 10 Technická príručka - STREŠNÁ KRYTINA

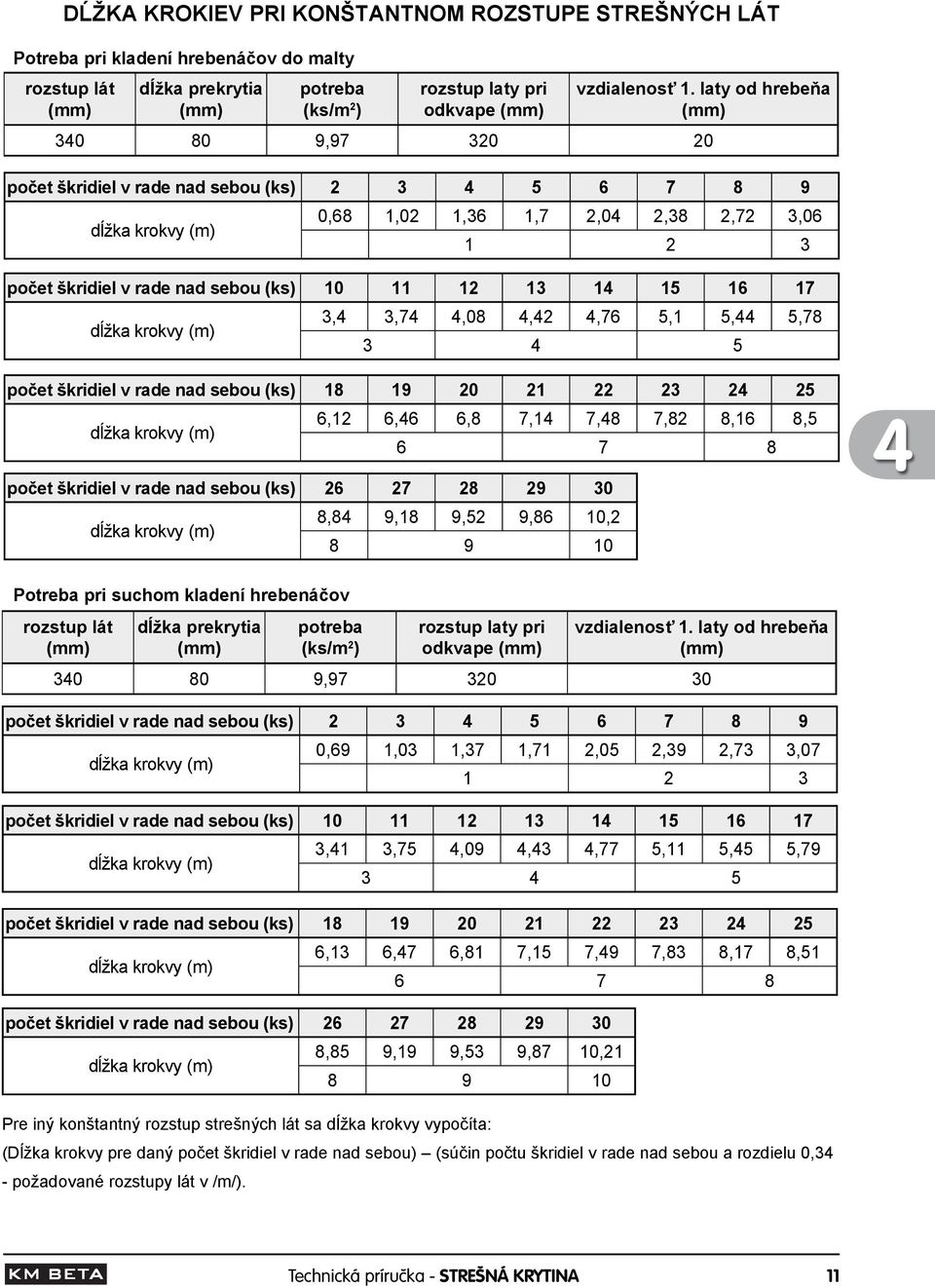

12 DĹŽKA KROKIEV PRI KONŠTANTNOM ROZSTUPE STREŠNÝCH LÁT Potreba pri kladení hrebenáčov do malty rozstup lát (mm) dĺžka prekrytia (mm) počet škridiel v rade nad sebou (ks) dĺžka krokvy (m) 0,68 1,02 1,36 1,7 2,04 2,38 2,72 3, počet škridiel v rade nad sebou (ks) dĺžka krokvy (m) potreba (ks/m 2 ) rozstup laty pri odkvape (mm) vzdialenosť 1. laty od hrebeňa (mm) , ,4 3,74 4,08 4,42 4,76 5,1 5,44 5, počet škridiel v rade nad sebou (ks) ,12 6,46 6,8 7,14 7,48 7,82 8,16 8,5 dĺžka krokvy (m) počet škridiel v rade nad sebou (ks) ,84 9,18 9,52 9,86 10,2 dĺžka krokvy (m) Potreba pri suchom kladení hrebenáčov rozstup lát (mm) dĺžka prekrytia (mm) počet škridiel v rade nad sebou (ks) dĺžka krokvy (m) 0,69 1,03 1,37 1,71 2,05 2,39 2,73 3, počet škridiel v rade nad sebou (ks) dĺžka krokvy (m) 3,41 3,75 4,09 4,43 4,77 5,11 5,45 5, počet škridiel v rade nad sebou (ks) dĺžka krokvy (m) 6,13 6,47 6,81 7,15 7,49 7,83 8,17 8, počet škridiel v rade nad sebou (ks) dĺžka krokvy (m) potreba (ks/m 2 ) rozstup laty pri odkvape (mm) 8,85 9,19 9,53 9,87 10, vzdialenosť 1. laty od hrebeňa (mm) , Pre iný konštantný rozstup strešných lát sa dĺžka krokvy vypočíta: (Dĺžka krokvy pre daný počet škridiel v rade nad sebou) (súčin počtu škridiel v rade nad sebou a rozdielu 0,34 - požadované rozstupy lát v /m/). Technická príručka - STREŠNÁ KRYTINA 11

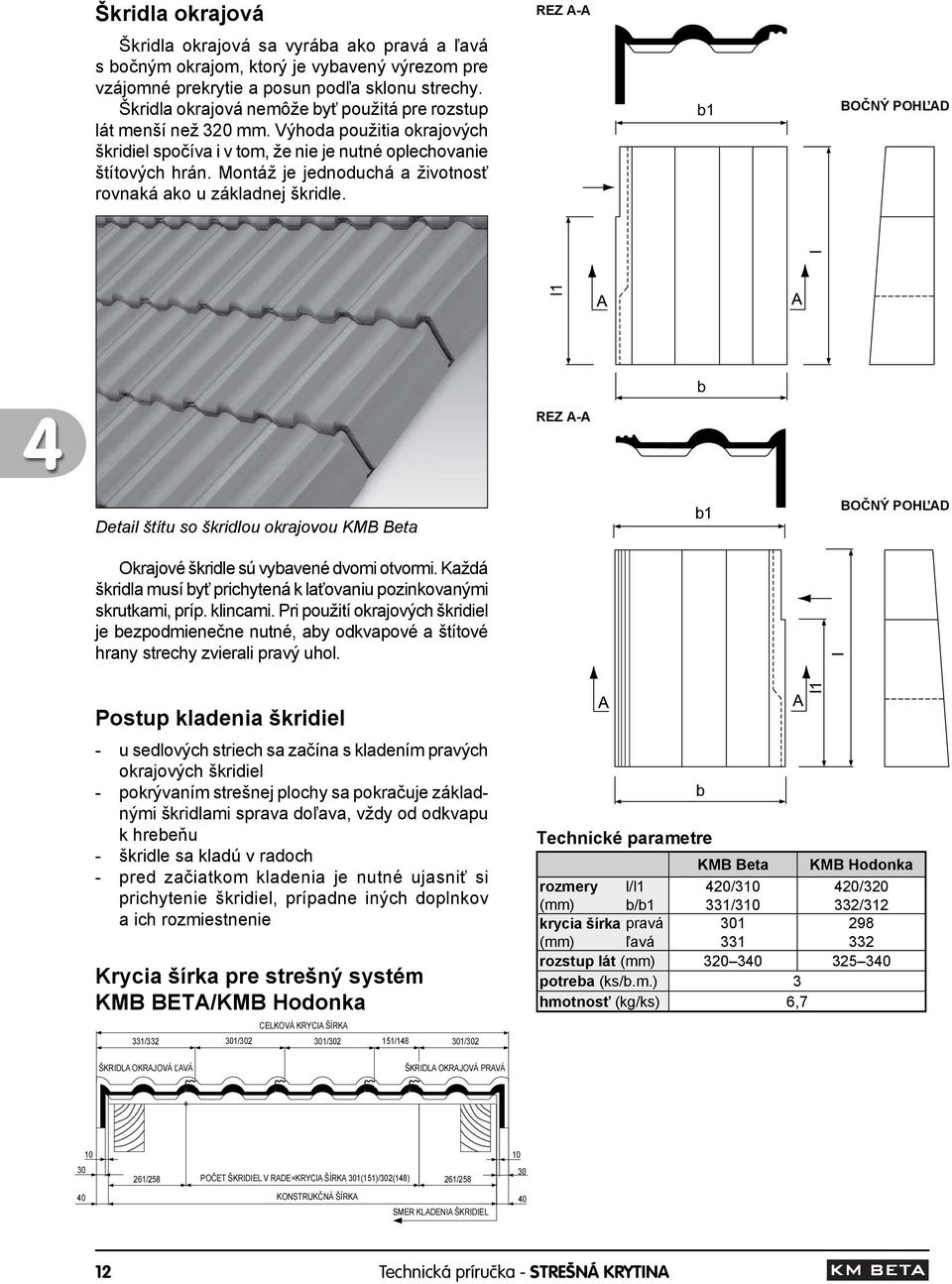

13 Škridla okrajová REZ A-A Škridla okrajová sa vyrába ako pravá a ľavá s bočným okrajom, ktorý je vybavený výrezom pre vzájomné prekrytie a posun podľa sklonu strechy. Škridla okrajová nemôže byť použitá pre rozstup lát menší než 320 mm. Výhoda použitia okrajových škridiel spočíva i v tom, že nie je nutné oplechovanie štítových hrán. Montáž je jednoduchá a životnosť rovnaká ako u základnej škridle. b1 BOČNÝ POHĽAD l1 l b 4 REZ A-A Detail štítu so škridlou okrajovou KMB Beta b1 BOČNÝ POHĽAD Okrajové škridle sú vybavené dvomi otvormi. Každá škridla musí byť prichytená k laťovaniu pozinkovanými skrutkami, príp. klincami. Pri použití okrajových škridiel je bezpodmienečne nutné, aby odkvapové a štítové hrany strechy zvierali pravý uhol. l l1 Postup kladenia škridiel - u sedlových striech sa začína s kladením pravých okrajových škridiel - pokrývaním strešnej plochy sa pokračuje základnými škridlami sprava doľava, vždy od odkvapu k hrebeňu - škridle sa kladú v radoch - pred začiatkom kladenia je nutné ujasniť si prichytenie škridiel, prípadne iných doplnkov a ich rozmiestnenie Krycia šírka pre strešný systém KMB BETA/KMB Hodonka CELKOVÁ KRYCIA ŠÍRKA 331/ / / / /302 b KMB Beta KMB Hodonka rozmery l/l1 420/ /320 (mm) b/b1 331/ /312 krycia šírka pravá (mm) ľavá rozstup lát (mm) potreba (ks/b.m.) 3 hmotnosť (kg/ks) 6,7 ŠKRIDLA OKRAJOVÁ ĽAVÁ ŠKRIDLA OKRAJOVÁ PRAVÁ /258 POČET ŠKRIDIEL V RADE KRYCIA ŠÍRKA 301(151)/302(148) 261/ KONSTRUKČNÁ ŠÍRKA SMER KLADENIA ŠKRIDIEL Technická príručka - STREŠNÁ KRYTINA

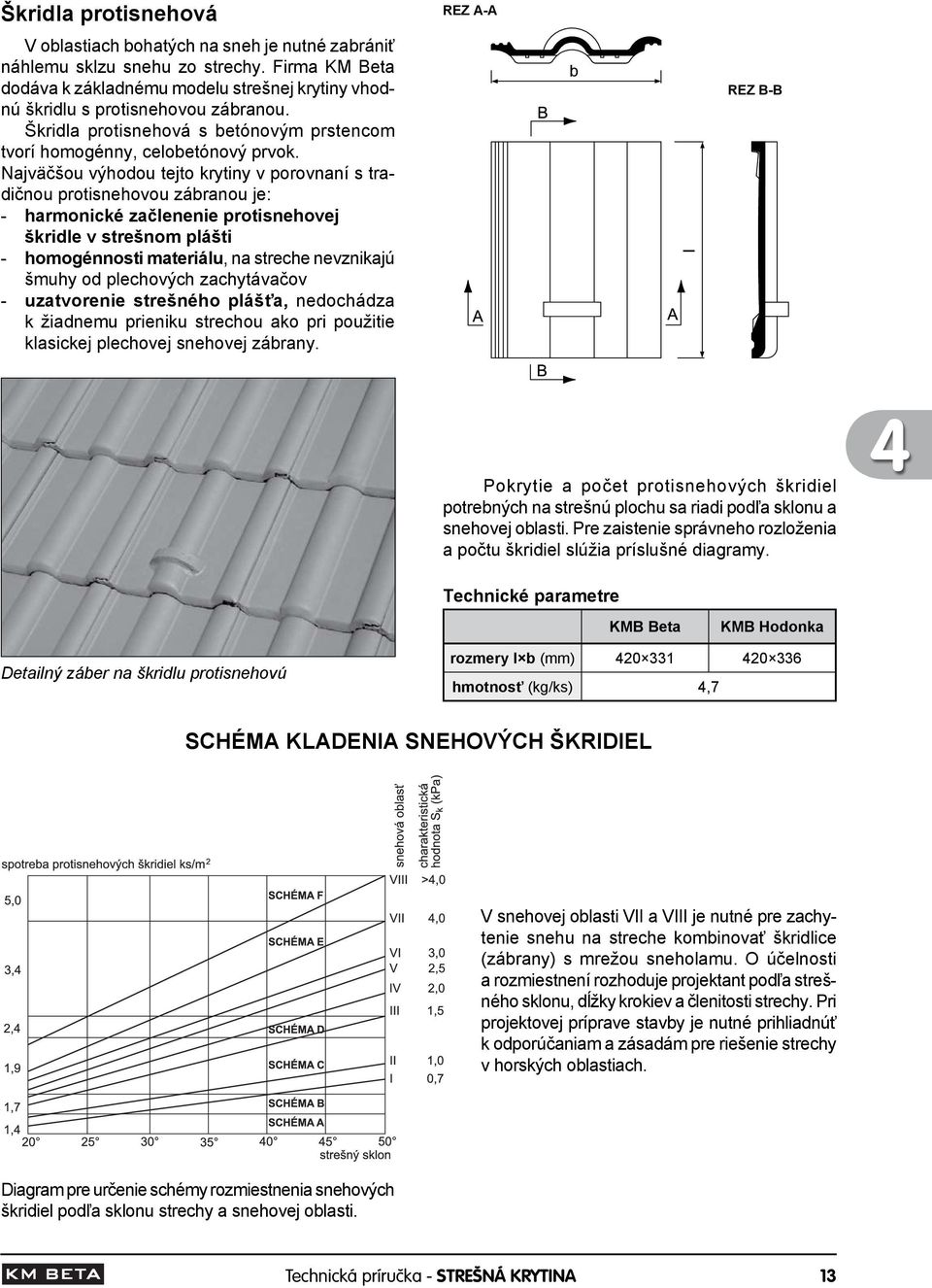

14 Škridla protisnehová REZ A-A V oblastiach bohatých na sneh je nutné zabrániť náhlemu sklzu snehu zo strechy. Firma KM Beta dodáva k základnému modelu strešnej krytiny vhodnú škridlu s protisnehovou zábranou. Škridla protisnehová s betónovým prstencom tvorí homogénny, celobetónový prvok. Najväčšou výhodou tejto krytiny v porovnaní s tradičnou protisnehovou zábranou je: - harmonické začlenenie protisnehovej škridle v strešnom plášti - homogénnosti materiálu, na streche nevznikajú šmuhy od plechových zachytávačov - uzatvorenie strešného plášťa, nedochádza k žiadnemu prieniku strechou ako pri použitie klasickej plechovej snehovej zábrany. b l REZ B-B Pokrytie a počet protisnehových škridiel potrebných na strešnú plochu sa riadi podľa sklonu a snehovej oblasti. Pre zaistenie správneho rozloženia a počtu škridiel slúžia príslušné diagramy. 4 KMB Beta KMB Hodonka Detailný záber na škridlu protisnehovú rozmery l b (mm) hmotnosť (kg/ks) 4,7 SCHÉMA KLADENIA SNEHOVÝCH ŠKRIDIEL V snehovej oblasti VII a VIII je nutné pre zachytenie snehu na streche kombinovať škridlice (zábrany) s mrežou sneholamu. O účelnosti a rozmiestnení rozhoduje projektant podľa strešného sklonu, dĺžky krokiev a členitosti strechy. Pri projektovej príprave stavby je nutné prihliadnúť k odporúčaniam a zásadám pre riešenie strechy v horských oblastiach. Diagram pre určenie schémy rozmiestnenia snehových škridiel podľa sklonu strechy a snehovej oblasti. Technická príručka - STREŠNÁ KRYTINA 13

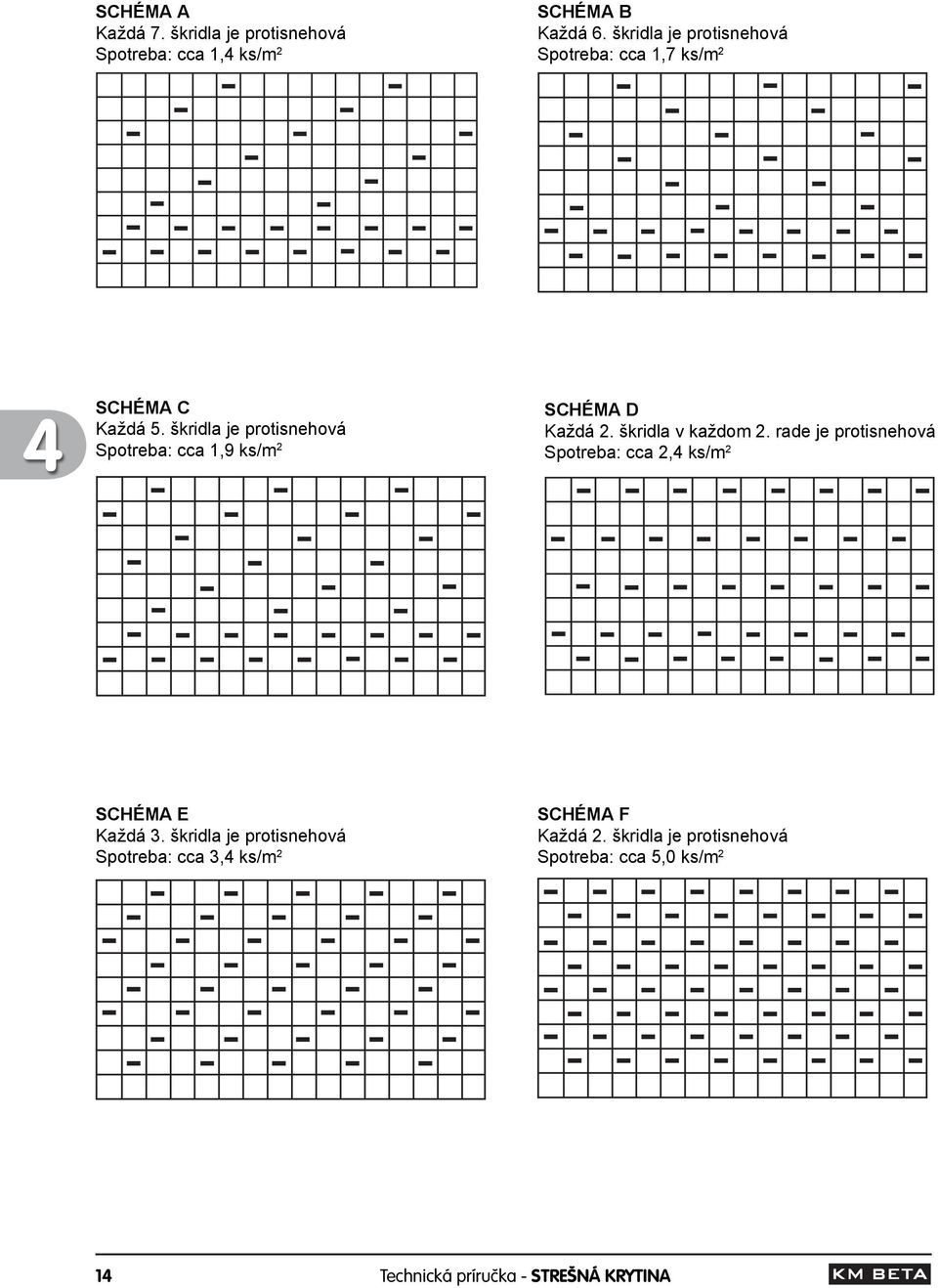

15 SCHÉMA A Každá 7. škridla je protisnehová Spotreba: cca 1,4 ks/m 2 SCHÉMA B Každá 6. škridla je protisnehová Spotreba: cca 1,7 ks/m 2 4 SCHÉMA C Každá 5. škridla je protisnehová Spotreba: cca 1,9 ks/m 2 SCHÉMA D Každá 2. škridla v každom 2. rade je protisnehová Spotreba: cca 2,4 ks/m 2 SCHÉMA E Každá 3. škridla je protisnehová Spotreba: cca 3,4 ks/m 2 SCHÉMA F Každá 2. škridla je protisnehová Spotreba: cca 5,0 ks/m 2 14 Technická príručka - STREŠNÁ KRYTINA

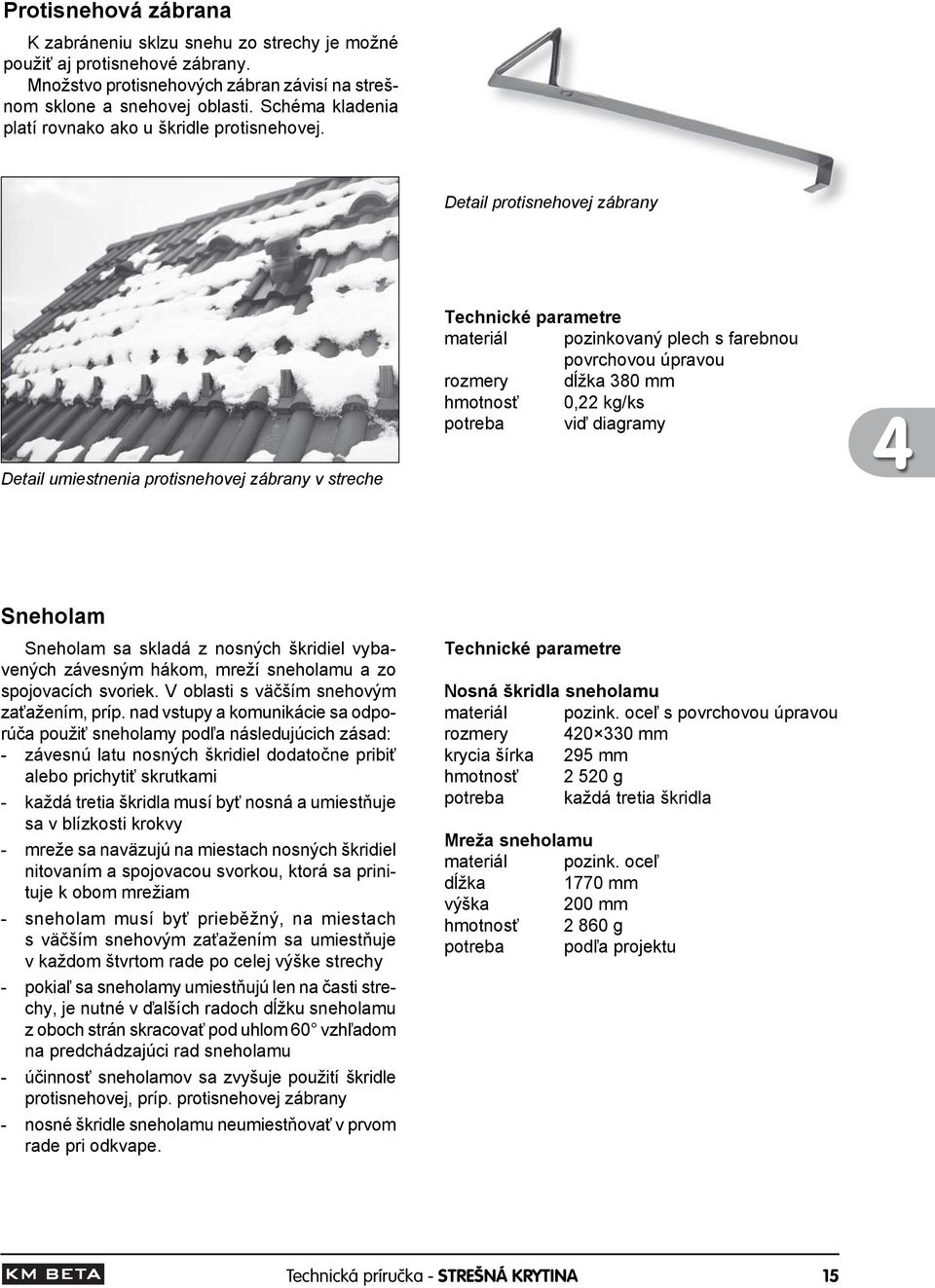

16 Protisnehová zábrana K zabráneniu sklzu snehu zo strechy je možné použiť aj protisnehové zábrany. Množstvo protisnehových zábran závisí na strešnom sklone a snehovej oblasti. Schéma kladenia platí rovnako ako u škridle protisnehovej. Detail protisnehovej zábrany Detail umiestnenia protisnehovej zábrany v streche materiál pozinkovaný plech s farebnou povrchovou úpravou rozmery dĺžka 380 mm hmotnosť 0,22 kg/ks potreba viď diagramy 4 Sneholam Sneholam sa skladá z nosných škridiel vybavených závesným hákom, mreží sneholamu a zo spojovacích svoriek. V oblasti s väčším snehovým zaťažením, príp. nad vstupy a komunikácie sa odporúča použiť sneholamy podľa následujúcich zásad: - závesnú latu nosných škridiel dodatočne pribiť alebo prichytiť skrutkami - každá tretia škridla musí byť nosná a umiestňuje sa v blízkosti krokvy - mreže sa naväzujú na miestach nosných škridiel nitovaním a spojovacou svorkou, ktorá sa prinituje k obom mrežiam - sneholam musí byť prieběžný, na miestach s väčším snehovým zaťažením sa umiestňuje v každom štvrtom rade po celej výške strechy - pokiaľ sa sneholamy umiestňujú len na časti strechy, je nutné v ďalších radoch dĺžku sneholamu z oboch strán skracovať pod uhlom 60 vzhľadom na predchádzajúci rad sneholamu - účinnosť sneholamov sa zvyšuje použití škridle protisnehovej, príp. protisnehovej zábrany - nosné škridle sneholamu neumiestňovať v prvom rade pri odkvape. Nosná škridla sneholamu materiál pozink. oceľ s povrchovou úpravou rozmery mm krycia šírka 295 mm hmotnosť g potreba každá tretia škridla Mreža sneholamu materiál pozink. oceľ dĺžka 1770 mm výška 200 mm hmotnosť g potreba podľa projektu Technická príručka - STREŠNÁ KRYTINA 15

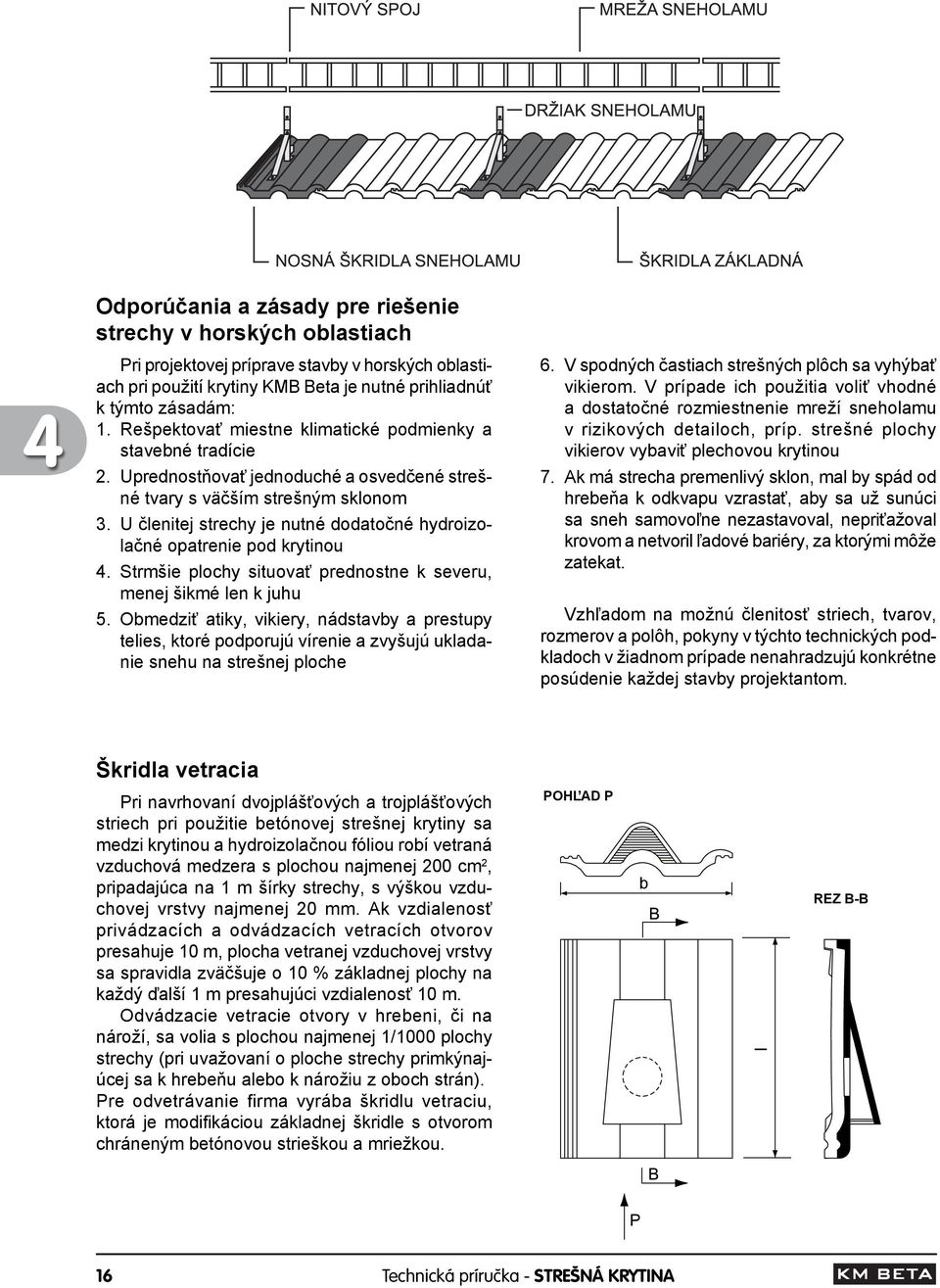

17 4 Odporúčania a zásady pre riešenie strechy v horských oblastiach Pri projektovej príprave stavby v horských oblastiach pri použití krytiny KMB Beta je nutné prihliadnúť k týmto zásadám: 1. Rešpektovať miestne klimatické podmienky a stavebné tradície 2. Uprednostňovať jednoduché a osvedčené strešné tvary s väčším strešným sklonom 3. U členitej strechy je nutné dodatočné hydroizolačné opatrenie pod krytinou 4. Strmšie plochy situovať prednostne k severu, menej šikmé len k juhu 5. Obmedziť atiky, vikiery, nádstavby a prestupy telies, ktoré podporujú vírenie a zvyšujú ukladanie snehu na strešnej ploche 6. V spodných častiach strešných plôch sa vyhýbať vikierom. V prípade ich použitia voliť vhodné a dostatočné rozmiestnenie mreží sneholamu v rizikových detailoch, príp. strešné plochy vikierov vybaviť plechovou krytinou 7. Ak má strecha premenlivý sklon, mal by spád od hrebeňa k odkvapu vzrastať, aby sa už sunúci sa sneh samovoľne nezastavoval, nepriťažoval krovom a netvoril ľadové bariéry, za ktorými môže zatekat. Vzhľadom na možnú členitosť striech, tvarov, rozmerov a polôh, pokyny v týchto technických podkladoch v žiadnom prípade nenahradzujú konkrétne posúdenie každej stavby projektantom. Škridla vetracia Pri navrhovaní dvojplášťových a trojplášťových striech pri použitie betónovej strešnej krytiny sa medzi krytinou a hydroizolačnou fóliou robí vetraná vzduchová medzera s plochou najmenej 200 cm 2, pripadajúca na 1 m šírky strechy, s výškou vzduchovej vrstvy najmenej 20 mm. Ak vzdialenosť privádzacích a odvádzacích vetracích otvorov presahuje 10 m, plocha vetranej vzduchovej vrstvy sa spravidla zväčšuje o 10 % základnej plochy na každý ďalší 1 m presahujúci vzdialenosť 10 m. Odvádzacie vetracie otvory v hrebeni, či na nároží, sa volia s plochou najmenej 1/1000 plochy strechy (pri uvažovaní o ploche strechy primkýnajúcej sa k hrebeňu alebo k nárožiu z oboch strán). Pre odvetrávanie firma vyrába škridlu vetraciu, ktorá je modifikáciou základnej škridle s otvorom chráneným betónovou strieškou a mriežkou. POHĽAD P b l REZ B-B P 16 Technická príručka - STREŠNÁ KRYTINA

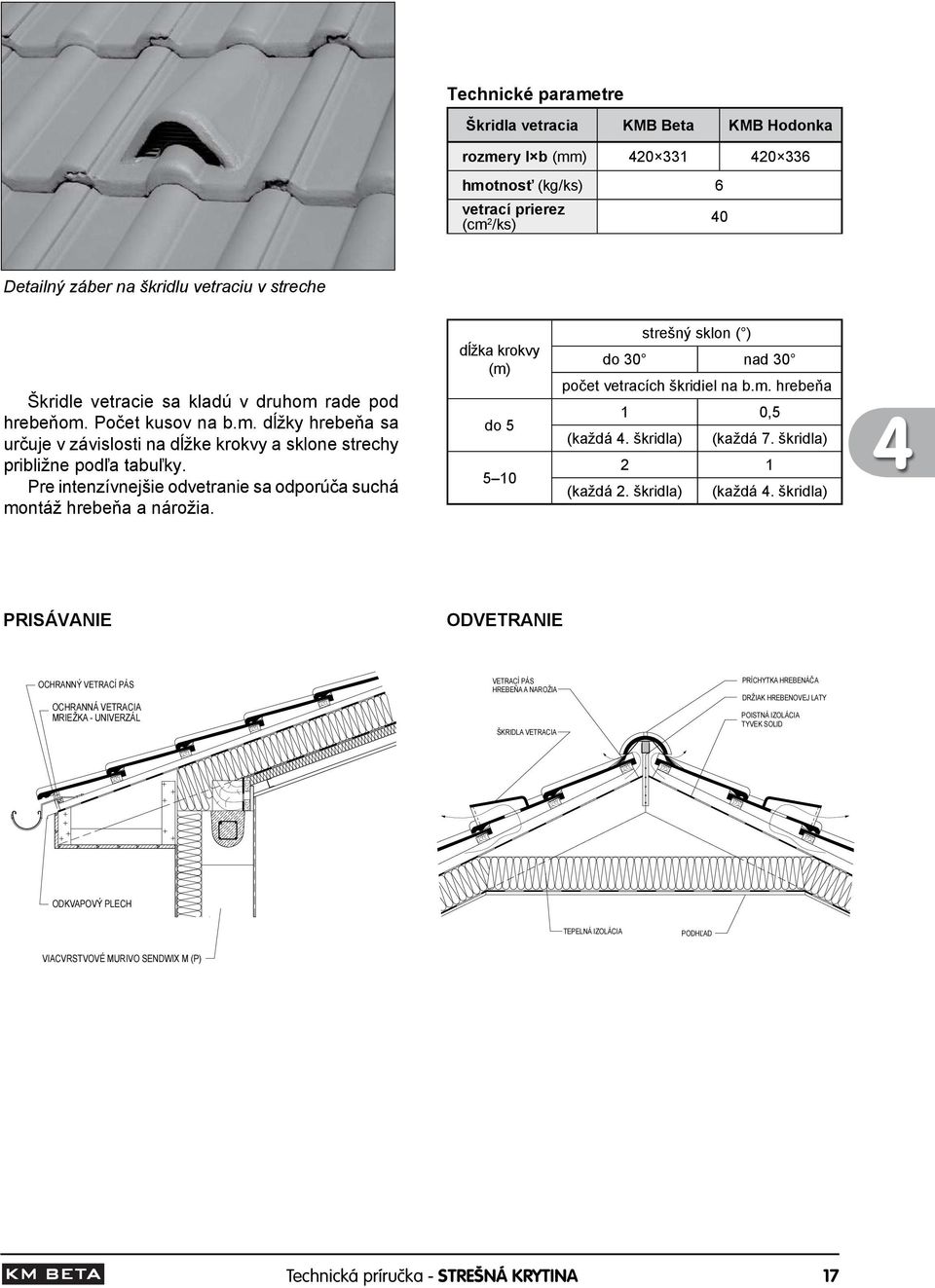

18 Škridla vetracia KMB Beta KMB Hodonka rozmery l b (mm) hmotnosť (kg/ks) 6 vetrací prierez (cm 2 /ks) 40 Detailný záber na škridlu vetraciu v streche Škridle vetracie sa kladú v druhom rade pod hrebeňom. Počet kusov na b.m. dĺžky hrebeňa sa určuje v závislosti na dĺžke krokvy a sklone strechy približne podľa tabuľky. Pre intenzívnejšie odvetranie sa odporúča suchá montáž hrebeňa a nárožia. dĺžka krokvy (m) do strešný sklon ( ) do 30 nad 30 počet vetracích škridiel na b.m. hrebeňa 1 0,5 (každá 4. škridla) (každá 7. škridla) 2 1 (každá 2. škridla) (každá 4. škridla) 4 PRISÁVANIE ODVETRANIE OCHRANNÝ VETRACÍ PÁS OCHRANNÁ VETRACIA MRIEŽKA - UNIVERZÁL VETRACÍ PÁS HREBEŇA A NAROŽIA ŠKRIDLA VETRACIA PRÍCHYTKA HREBENÁČA DRŽIAK HREBENOVEJ LATY POISTNÁ IZOLÁCIA TYVEK SOLID ODKVAPOVÝ PLECH TEPELNÁ IZOLÁCIA PODHĽAD VIACVRSTVOVÉ MURIVO SENDWIX M (P) Technická príručka - STREŠNÁ KRYTINA 17

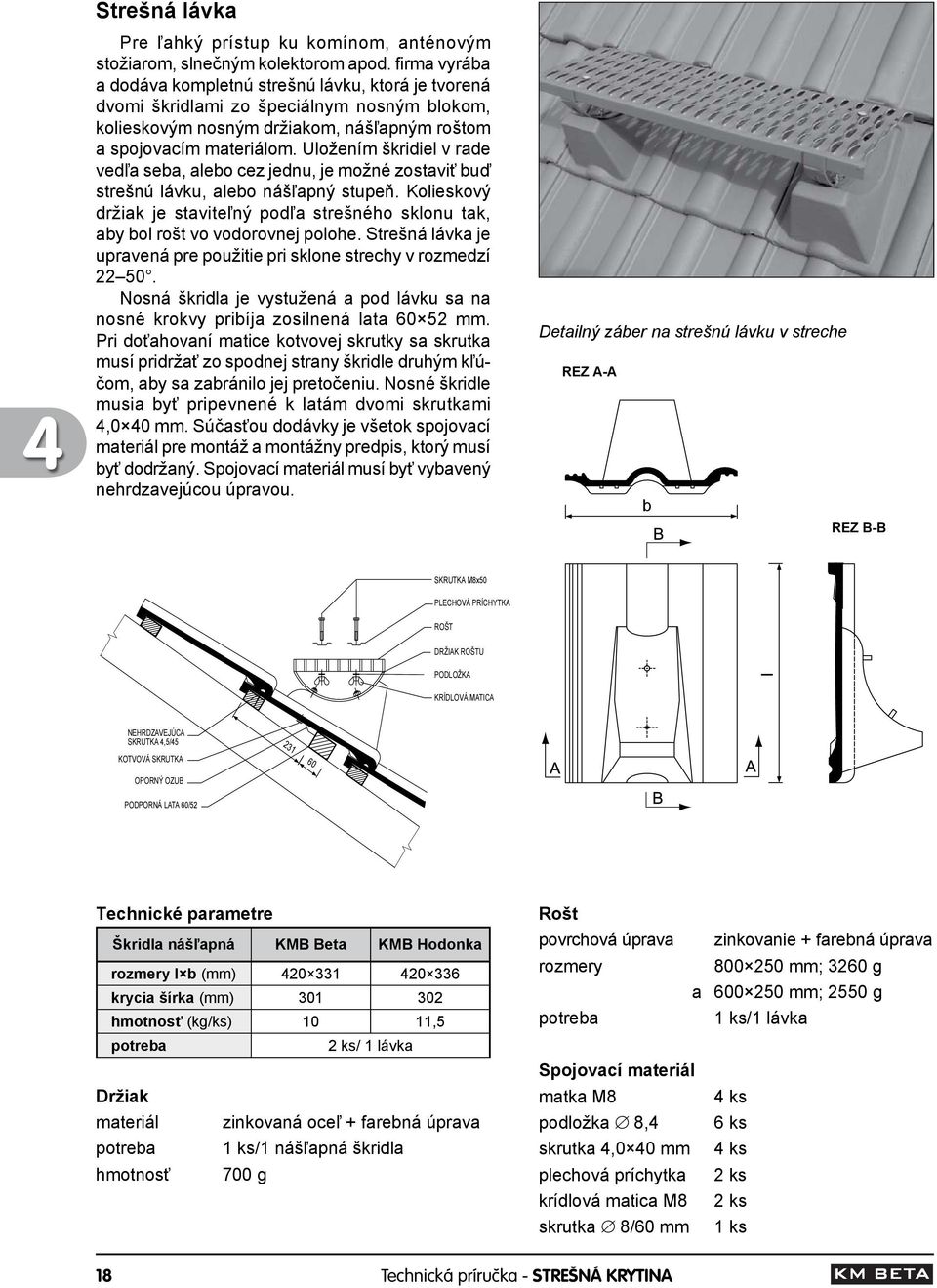

19 4 Strešná lávka Pre ľahký prístup ku komínom, anténovým stožiarom, slnečným kolektorom apod. firma vyrába a dodáva kompletnú strešnú lávku, ktorá je tvorená dvomi škridlami zo špeciálnym nosným blokom, kolieskovým nosným držiakom, nášľapným roštom a spojovacím materiálom. Uložením škridiel v rade vedľa seba, alebo cez jednu, je možné zostaviť buď strešnú lávku, alebo nášľapný stupeň. Kolieskový držiak je staviteľný podľa strešného sklonu tak, aby bol rošt vo vodorovnej polohe. Strešná lávka je upravená pre použitie pri sklone strechy v rozmedzí Nosná škridla je vystužená a pod lávku sa na nosné krokvy pribíja zosilnená lata mm. Pri doťahovaní matice kotvovej skrutky sa skrutka musí pridržať zo spodnej strany škridle druhým kľúčom, aby sa zabránilo jej pretočeniu. Nosné škridle musia byť pripevnené k latám dvomi skrutkami 4,0 40 mm. Súčasťou dodávky je všetok spojovací materiál pre montáž a montážny predpis, ktorý musí byť dodržaný. Spojovací materiál musí byť vybavený nehrdzavejúcou úpravou. Detailný záber na strešnú lávku v streche REZ A-A b REZ B-B SKRUTKA M8x50 PLECHOVÁ PRÍCHYTKA ROŠT DRŽIAK ROŠTU PODLOŽKA I KRÍDLOVÁ MATICA NEHRDZAVEJÚCA SKRUTKA 4,5/45 KOTVOVÁ SKRUTKA OPORNÝ OZUB PODPORNÁ LATA 60/52 Škridla nášľapná KMB Beta KMB Hodonka rozmery l b (mm) krycia šírka (mm) hmotnosť (kg/ks) 10 11,5 potreba 2 ks/ 1 lávka Držiak materiál zinkovaná oceľ + farebná úprava potreba 1 ks/1 nášľapná škridla hmotnosť 700 g Rošt povrchová úprava zinkovanie + farebná úprava rozmery mm; 3260 g a mm; 2550 g potreba 1 ks/1 lávka Spojovací materiál matka M8 4 ks podložka 8,4 6 ks skrutka 4,0 40 mm 4 ks plechová príchytka 2 ks krídlová matica M8 2 ks skrutka 8/60 mm 1 ks 18 Technická príručka - STREŠNÁ KRYTINA

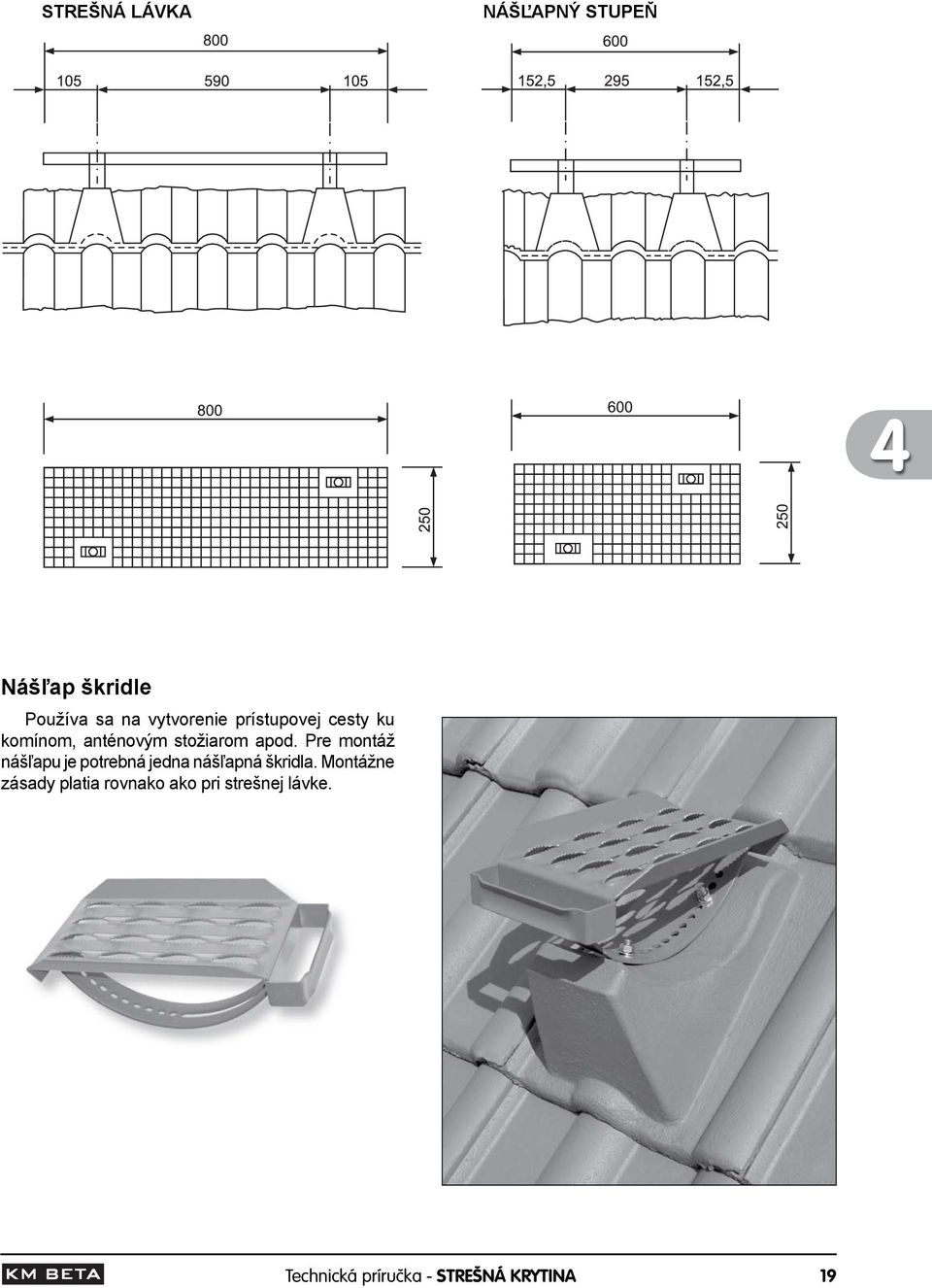

20 STREŠNÁ LÁVKA NÁŠĽAPNÝ STUPEŇ 4 Nášľap škridle Používa sa na vytvorenie prístupovej cesty ku komínom, anténovým stožiarom apod. Pre montáž nášľapu je potrebná jedna nášľapná škridla. Montážne zásady platia rovnako ako pri strešnej lávke. Technická príručka - STREŠNÁ KRYTINA 19

21 Škridla prestupová ŘEZ A-A Táto škridla umožňuje prestup strešným plášťom bez narušenia homogénneho a harmonického vzhľadu strechy. Dá sa použiť ako prestup pre stožiar elektrického vedenia či pre anténový stožiar, pre hadicové prípojky slnečných kolektorov, prípadne pre odvetranie kanalizácie. Prestupová škridla sa dá použiť pre max. vonkajší priemer 110 mm do 50 strešného sklonu. Pri použití menšieho prestupového prierezu je možné zvyšný otvor prekryť viečkom zo stabilizovaného plastu s možnosťou prirezania otvoru podľa potreby. l J ŘEZ B-B b 4 Detailný záber na škridlu prestupovú v streche Škridla kolektorová Slúži ako držiak slnečného kolektoru na streche bez prestupu strešným plášťom. Každá škridla musí byť pripevnená k late dvomi skrutkami 4,0 40 mm s nehrdzavejúcou úpravou. Kolektor sa pripevňuje ku škridli pomocou strešnej konzoly s objímkou, ktorou prechádza nosná trubka. Kolektor sa na nej v hornej časti zavesí montážnymi háčikmi a voľne sa uloží na trubku v dolnej časti. Škridla prestupová KMB Beta KMB Hodonka rozmery l b (mm) hmotnosť (kg/ks) 6,0 5,2 max. vonkajší prierez (mm) J=110 Škridla kolektorová, prestupová a strešná lávka spĺňajú všetky podmienky pre jednoduchú montáž a údržbu kolektoru. V kombinácii dvoch a viac sa dá použiť aj pre montáž iných zariadení v streche, napr. pre satelitné antény. Pohľad na strechu Škridla kolektorová rozmery l b (mm) hmotnosť (kg/ks) potreba rozstup skrutiek KMB Beta KMB Hodonka ,6 4 ks/1 kolektor 75 mm; Ø 8 mm dl. 27 mm 20 Technická príručka - STREŠNÁ KRYTINA

22 Škridla polovičná U sedlových striech, kde sú škridle okrajové, je pri určitej dĺžke hrebeňa potrebný polovičný modul krycej šírky, tj. škridla polovičná. Jej využitie je vhodné hlavne pri krytí nároží, úžľabí a okolo strešných okien. Škridla polovičná sa vyrába vo všetkých modifikáciach - základná, pultová, lomená a úžľabná. REZ A-A 182 REZ B-B Škridla polovičná KMB Beta KMB Hodonka rozmery l b (mm) krycia šírka (mm) hmotnosť (kg/ks) 2,3 2,5 potreba v závislosti na rozmeru a tvaru strechy KRYCIA ŠÍRKA NA JEDEN RAD PRI POUŽITÍ CELÝCH, PRÍP. POLOVIČNÝCH ŠKRIDIEL KMB BETA POČET ŠKRIDIEL/RAD KRYCIA ŠĺRKA (m) 1/ / / / / / / / / /2 10 0,148 0,295 0,443 0,59 0,738 0,885 1,033 1,18 1,328 1,475 1,623 1,77 1,918 2,065 2,213 2,36 2,508 2,655 2,803 2, / / / / / / / / / /2 20 3,098 3,245 3,393 3,54 3,688 3,835 3,983 4,13 4,278 4,425 4,573 4,72 4,868 5,015 5,163 5,31 5,458 5,605 5,753 5,9 20 1/ / / / / / / / / /2 30 6,048 6,195 6,343 6,49 6,638 6,785 6,933 7,08 7,228 7,375 7,523 7,67 7,818 7,965 8,113 8,26 8,408 8,555 8,703 8, / / / / / / / / / /2 40 8,998 9,145 9,293 9,44 9,588 9,735 9,883 10,03 10,178 10,325 10,473 10,62 10,768 10,915 11,063 11,21 11,358 11,505 11,653 11,8 40 1/ / / / / / / / / / ,948 12,095 12,243 12,39 12,538 12,685 12,833 12,98 13,128 13,275 13,423 13,57 13,718 13,865 14,013 14,16 14,308 14,455 14,603 14, / / / / / / / / / / ,898 15,045 15,193 15,34 15,488 15,635 15,783 15,93 16,078 16,225 16,373 16,52 16,668 16,815 16,963 17,11 17,258 17,405 17,553 17,7 60 1/ / / / / / / / / / ,848 17,995 18,143 18,29 18,438 18,585 18,733 18,88 19,028 19,175 19,323 19,47 19,618 19,765 19,913 20,06 20,208 20,355 20,503 20, / / / / / / / / / / ,798 20,945 21,093 21,24 21,388 21,535 21,683 21,83 21,978 22,125 22,273 22,42 22,568 22,715 22,863 23,01 23,158 23,305 23,453 23,6 80 1/ / / / / / / / / / ,748 23,895 24,043 24,19 24,338 24,485 24,633 24,78 24,928 25,075 25,223 25,37 25,518 25,665 25,813 25,96 26,108 26,255 26,403 26, / / / / / / / / / / ,698 26,845 26,993 27,14 27,288 27,435 27,583 27,73 27,878 28,025 28,173 28,32 28,468 28,615 28,763 28,91 29,058 29,205 29,353 29,5 Technická príručka - STREŠNÁ KRYTINA 21

23 KRYCIA ŠÍRKA NA JEDEN RAD PRI POUŽITÍ CELÝCH, PRÍP. POLOVIČNÝCH ŠKRIDIEL KMB HODONKA POČET ŠKRIDIEL/RAD KRYCIA ŠĺRKA (m) 1/ / / / / / / / / /2 10 0,148 0,302 0,450 0,604 0,752 0,906 1,054 1,208 1,356 1,510 1,658 1,812 1,960 2,114 2,262 2,416 2,564 2,718 2,866 3, / / / / / / / / / /2 20 3,128 3,278 3,426 3,576 3,724 3,874 4,022 4,172 4,320 4,470 4,618 4,768 4,916 5,066 5,214 5,364 5,512 5,662 5,810 5, / / / / / / / / / /2 30 6,108 6,258 6,406 6,556 6,704 6,854 7,002 7,152 7,300 7,450 7,598 7,748 7,896 8,046 8,194 8,344 8,492 8,642 8,790 8, / / / / / / / / / /2 40 9,088 9,238 9,386 9,536 9,684 9,834 9,982 10,132 10,280 10,430 10,578 10,728 10,876 11,026 11,174 11,324 11,472 11,622 11,770 11, / / / / / / / / / / ,068 12,218 12,366 12,516 12,664 12,814 12,962 13,112 13,260 13,410 13,558 13,708 13,856 14,006 14,154 14,304 14,452 14,602 14,750 14, / / / / / / / / / / ,048 15,198 15,346 15,496 15,644 15,794 15,942 16,092 16,240 16,390 16,538 16,688 16,836 16,986 17,134 17,284 17,432 17,582 17,730 17, / / / / / / / / / / ,028 18,178 18,326 18,476 18,624 18,774 18,922 19,072 19,220 19,370 19,518 19,668 19,816 19,966 20,114 20,264 20,412 20,562 20,710 20, / / / / / / / / / / ,008 21,158 21,306 21,456 21,604 21,754 21,902 22,052 22,200 22,350 22,498 22,648 22,796 22,946 23,094 23,244 23,392 23,542 23,690 23, / / / / / / / / / / ,988 24,138 24,286 24,436 24,584 24,734 24,882 25,032 25,180 25,330 25,478 25,628 25,776 25,926 26,074 26,224 26,372 26,522 26,670 26, / / / / / / / / / / ,320 27,118 27,266 27,416 27,564 27,714 27,862 28,012 28,160 28,310 28,458 28,608 28,756 29,906 29,054 29,204 29,352 29,502 29,650 29, Technická príručka - STREŠNÁ KRYTINA

24 Škridla pultová ŠKRIDLA PULTOVÁ ZÁKLADNÁ U pultových striech sa pre ukončenie hornej hrany pultovej plochy dá použiť škridla pultová, ktorá je na strane závesu vybavená betónovým krycím lemom. Pripevňuje sa príchytkou škridle, príp. pozinkovanými klincami s tesnením. Rozstup koncovej laty je rovnaký ako pri základných škridliach. Škridla pultová základná KMB Beta KMB Hodonka rozmery l b (mm) krycia šírka (mm) betónový lem h (mm) hmotnosť(kg/ks) 5,7 5,5 potreba (ks/b.m.) 3,3 ŠKRIDLA PULTOVÁ POLOVIČNÁ Škridla pultová polovičná 4 KMB Beta KMB Hodonka rozmery l b (mm) krycia šírka (mm) betónový lem h (mm) hmotnosť(kg/ks) 2,9 3,3 ŠKRIDLA PULTOVÁ OKRAJOVÁ PRAVÁ Škridla pultová okrajová Vyrába sa v prevedení pravá, ľavá a rieši detail medzi štítom a zadným lemom pultovej strechy. KMB Beta KMB Hodonka rozmery l b (mm) krycia šírka (mm) 301 pravá 302 pravá 331 ľavá 332 ľavá betónový lem h (mm) hmotnosť(kg/ks) 8,5 9,5 potreba (ks/b.m.) 3,3 ŠKRIDLA PULTOVÁ OKRAJOVÁ ĽAVÁ Technická príručka - STREŠNÁ KRYTINA 23

25 Hrebeňový tesniaci prvok Pre rýchle a spoľahlivé riešenie detailu ukončenia pultovej strechy pri stene je možné použiť hrebeňový tesniaci prvok. Ten sa pomocou ozubu zavesí za škridlu v zníženej časti profilovanej krytiny KMB Beta a KMB Hodonka. Vyskladaním jednotlivých prvkov v prvom rade pri stene sa profilovanie utesní a vznikne rovina pre jednoduché zaizolovanie a oplechovanie detailu. KMB Beta KMB Hodonka hmotnosť(kg/ks) 0,62 0,6 potreba (ks/b.m.) 2 ks/škridla 4 VIACVRSTVOVÉ MURIVO SENDWIX L VETRACIA MRIEŽKA DETAIL UKONČENIA PRI STENE DETAIL UKONČENIA PRI ATIKE HREBENOVÝ TESNIACI PRVOK HREBENOVÝ TESNIACI PRVOK ŠKRIDLA VETRACIA ŠKRIDLA VETRACIA VIACVRSTVOVÉ MURIVO SENDWIX M (P) VIACVRSTVOVÉ MURIVO SENDWIX M(P) Odvetranie môže byť dodatočne riešené otvormi v atike, ktoré sa z vonkajšej strany vybavia mriežkou v omietke. 24 Technická príručka - STREŠNÁ KRYTINA

26 Škridla lomená a úžľabná Zmeny strešného sklonu a hrany mansardových striech je možné u tvrdých krytín riešiť vzájomným prekrytím alebo oplechovaním. Opticky a technicky najlepšie riešenie predstavuje škridla lomená a úžľabná. K obom typom zalomení sa vyrába škridla polovičná, okrajová ľavá a pravá. Všetky tieto typy škridiel musia byť prichytené k latovaniu pozinkovanými skrutkami. Pri objednaní lomených a úžľabných škridiel je nutné uviesť uhol lomu. Lom škridle je v polovici dĺžky. Škridla lomená a úžľabná základná KMB Beta KMB Hodonka celková dĺžka (mm) 420 šírka (mm) krycia šírka (mm) hmotnosť (kg/ks) 4,5 ŠKRIDLA LO ME NÁ ZÁKLADNÁ ŠKRIDLA ÚŽĽAB NÁ ZÁKLADNÁ Škridla lomená a úžľabná polovičná KMB Beta KMB Hodonka celková dĺžka (mm) 420 šírka (mm) 182 krycia šírka (mm) hmotnosť (kg/ks) 2,3 4 Škridla lomená a úžľabná okrajová ľavá KMB Beta KMB Hodonka celková dĺžka (mm) 420 šírka (mm) krycia šírka (mm) hmotnosť (kg/ks) 7,3 Škridla lomená a úžľabná okrajová pravá KMB Beta KMB Hodonka celková dĺžka (mm) 420 šírka (mm) krycia šírka (mm) hmotnosť (kg/ks) 7,5 ŠKRIDLA LO ME NÁ POLOVIČNÁ ŠKRIDLA LO ME NÁ OKRAJOVÁ ĽAVÁ ŠKRIDLA LO ME NÁ OKRAJOVÁ PRAVÁ ŠKRIDLA ÚŽĽAB NÁ POLOVIČNÁ ŠKRIDLA ÚŽĽAB NÁ OKRAJOVÁ ĽAVÁ ŠKRIDLA ÚŽĽAB NÁ OKRAJOVÁ PRAVÁ Technická príručka - STREŠNÁ KRYTINA 25

27 PRÍCHYTKA ŠKRIDLE ŠKRIDLA LOMENÁ ŠKRIDLA ÚŽLABNÁ PRÍCHYTKA ŠKRIDLE 4 Rozstupy lát na lomovej hrane strešnej plochy pri použitie škridiel lomených a úžľabných Škridla lomená 180 γ α β UHOL LOMU γ γ = (α - β) α Uhol lomu ( ) Rozstup hornej laty a (mm) Rozstup dolnej laty b (mm) Poznámka: Pre medziľahlé uhly sa rozstup hornej a dolnej laty vypočíta lineárnou interpoláciou. Rozstupy lát sú navrhnuté s ohľadom na minimálne prekrytie škridiel 80 mm. 26 Technická príručka - STREŠNÁ KRYTINA

28 α Škridla úžľabná β γ α 180 UHOL LOMU γ γ = ( β - α) Uhol lomu ( ) Rozstup hornej laty a (mm) Rozstup dolnej laty b (mm) Poznámka: Pre medziľahlé uhly sa rozstup hornej a dolnej laty vypočíta lineárnou interpoláciou. Rozstupy lát sú navrhnuté s ohľadom na minimálne prekrytie škridiel 80 mm. Škridla plastová presvetľovacia KMB BETA C REZ C-C Škridla je vyrobená z akrylového skla s takmer 100% priepustnosťou svetla a s odolnosťou voči poveternostným vplyvom a UV žiareniu. Umožňuje presvetlenie pôdneho priestoru pri harmonickom začlenení do strešnej plochy. Každá škridla je na spodnej strane vybavená ozubmi pre prichytenie k strešnej late pomocou príchytiek. D D 420 ŠKRIDLA KMB BETA ŠKRIDLA PLASTOVÁ PRESVETĽOVACIA REZ D-D C ,5 STREŠNÁ LATA PRÍCHYTKA ŠKRIDLE KROKVA KMB Beta KMB HODONKA rozmery (mm) hmotnosť (kg/ks) 0,6 materiál polykarbonát Technická príručka - STREŠNÁ KRYTINA 27

29 4 Škridla betónová odvetracia Škridla betónová odvetracia je originálny celobetónový prvok pre odvetranie kanalizačných stupačiek, kuchýň, kúpeľní a WC, príp. nezateplených častí striech. Škridla je technickým zdokonalením súčasne používanej škridle plastovej odvetracej, tvorí jeden celok, ktorý sa osadí v streche v mieste napojenia. K strešnej lati sa prichytia dvomi pozinkovanými skrutkami. Výhody škridle betónovej odvetracej: vďaka konštrukčnému riešeniu je použiteľná v celom pásme používaného strešného sklonu bez otáčania ventilačnej časti vetranie je účinnejšie vďaka rozšíreniu pripojovacej časti z ø 110 mm na ventilačnú časť ø 125 mm škridla je celobetónová, harmonicky začlenená do strešnej plochy a z hľadiska životnosti a farebnej jednotnosti zhodná so škridlou základnou. KMB Beta KMB Hodonka rozmery (mm) hmotnosť (kg/ks) 8,7 8,9 materiál BETÓN napájací odvetrací priemer (mm) 110/125 Hydroizolačný prestupový krúžok Hydroizolačný prestupový krúžok (HPK) slúži k vytvoreniu rýchleho a spoľahlivého prestupu pre napojenie škridle odvetrávacej cez poistnú hydroizoláciu. Montáž škridle vrátane HPK sa prevádza z jedného miesta zvonku strechy. V mieste osadenia škridle odvetrávacej sa vo fólii podľa šablóny vyreže kruhová diera. Spodná časť krúžku sa nasunie na vnútornú stranu fólie a horným krúžkom tlakom proti sebe príde k vzájomnému zacvaknutiu oboch krúžkov, zovretiu fólie a vytvoreniu presného prestupu. Použitie HPK je pre priemery trubky 110 mm. 28 Technická príručka - STREŠNÁ KRYTINA

30 Škridla plastová odvetracia Škridla plastová odvetracia je funkčný, estetický a kompletný prvok pre odvetranie kanalizačných stupačiek, kuchýň, kúpeľní a WC. Trubka, základná doska, pružná spojka a prípojný adaptér tvoria jednotku. Túto montážnu jednotku zasadíme do strešnej plochy a potom ju pripojíme. Výhoda je v tom, že odpadá montáž jednotlivých častí na streche a pod strechou. Škridla plastová odvetracia je vyhotovená zo špeciálneho tvrdeného PVC s odolnosťou voči vplyvom teploty, počasia a ultrafialového žiarenia. Pružná spojka, namontovaná na trubke je vybavená viacstupňovým adaptérom (vhodné pre trubky s menovitou svetlosťou 70 a 100 mm). Svojou nízkou konštrukciou trubka na odvádzanie pár nenápadne harmonizuje so zvyšnou strešnou krytinou. KMB Beta KMB Hodonka rozmery (mm) hmotnosť (kg/ks) 2,2 materiál PVC max. prierez trubky (mm) Ø Záber na skladbu napojenia v streche Technická príručka - STREŠNÁ KRYTINA 29

31 Škridla betónová anténová 4 Životnosť a funkčnosť strešného plášťa je daná nie len kvalitnou krytinou, ale aj uskutočnením a riešením rôznych detailov. Spoľahlivosť celej strechy je určená životnosťou najslabšieho článku. V súčasnej dobe sa v streche používa celý rad plastových doplnkov (škridla plastová odvetrávacia, anténová, plastové úžľabie apod.). Pri strešných krytinách firmy KM Beta, kde je životnosť 100 rokov, čo umožňuje poskytovať záruku 30 rokov, môžu práve plastové prvky dlouhodobú fuknčnosť strešného systému obmedziť. Preto sa firma zamerala na tento najslabší článok a vyvinula škridlu betónovú anténovú, ktorej základná škridla s kĺbom je celobetónový prvok a krycia kĺbová časť je z hliníku s farebnou povrchovou úpravou. Jej horná časť je tvorená odstupňovanými priemermi od 23 do 62 mm. Podľa použitého priemeru trúbky sa v kĺbovom kryte odreže príslušná časť. Škridla slúži na riešenie prestupu trúbky cez strešný plášť (anténa, satelit, bezdrôtový internet a iné zariaďovacie predmety). Škridla je technickým zdokonalením súčasne používanej škridle plastovej anténovej. KMB Beta KMB Hodonka Výhody: základná škridla je celobetónová, harmonicky začleněná do strešnej plochy farebná jednotnosť so škridlou základnou vyššia záruka, ako pri škridli plastovej, tj. 30 rokov a životnosť rovnaká ako pri základných škridliach rozmery (mm) hmotnosť (kg/ks) 5,5 5,7 materiál betón - hliník stupňovité priemery 23, 28, 35, 44, 50, 62 pre strešný sklon ( ) Montáž: Škridla betónová anténová sa osadí v mieste plánovaného prestupu a dvomi skrutkami sa prichytí k strešnej lati. Na hliníkovom kĺbovom kryte sa odreže príslušný priemer. Na jeho vnútornej strane je vyznačené pásmo strešného sklonu a Pri nasúvaní nosnej trúbky cez strešný plášť sa súčasne nasunie hliníkový kĺbový kryt a otočí sa v smere pásma strešného sklonu, do ktorého sklon príslušnej strechy spadá. Detail medzi trúbkou a prierezom krytu sa utesní trvalo pružným tmelom pre vonkajšie použitie. Nosná trúbka sa musí pripevniť k strešnej krokve. 30 Technická príručka - STREŠNÁ KRYTINA

32 Škridla plastová anténová Základná plastová škridla s kĺbom je rovnaká ako u škridle plastovej odvetracej. Hornú časť anténovej škridle tvorí kĺbový kryt s odstupňovanými priemermi od 20 do 110 mm. Podľa použitého priemeru anténového stožiaru sa v kĺbovom kryte odreže príslušný priemer. Škridla plastová anténová je použiteľná pre strešný sklon do 50. Pri sklone od 35 sa musí kĺbový kryt otočiť o 180. Anténový stožiar sa musí pripevniť k strešnej krokve. KMB Beta KMB Hodonka rozmery (mm) hmotnosť (kg/ks) 1,3 materiál PVC prestupový prierez (mm) Ø22-62 TESNENIE ŠKRIDLA KMB BETA ŠKRIDLA PLASTOVÁ ANTÉNOVÁ STREŠNÁ LATA KROKVA Záber na výrobok v streche Technická príručka - STREŠNÁ KRYTINA 31

33 Škridla bleskozvodová Škridla bleskozvodová pre zvislé vedenie Škridla bleskozvodová zaisťuje spoľahlivé a bezpečné uchytenie zberných vodičov systému ochrany pred bleskom na strešnej krytine. Podpera z nehrdzavejúcej ocele je zakotvená v betónovej škridli a zaisťuje vzdialenosť vedenia v najbližšom mieste k objektu min. 50 mm. Škridla bleskozvodová sa pripevňuje k strešnej lati dvomi skrutkami. Systém uchytenia nenarušuje celistvosť strešného plášťa a zosilnením betónovej škridle nehrozí nebezpečenstvo jej prasknutia ako u bežnej podpery vodiča vplyvom koncentrácie zaťaženia od námrazy na vodiči. 4 Škridla bleskozvodová pre vodorovné vedenie Škridla je určená pre vodorovné vedenie vodiča hromozvodu pri pultových strechách. Kladie sa v druhom rade pod hrebeňom. Každá tretia škridla. Je určená aj pre vodorovné vedenie vodiča kovových súčastí v streche. KMB Beta KMB Hodonka rozmery (mm) hmotnosť (kg/ks) 4,6 výška podpery vodiča (mm) 70 materiál podpery nehrdzavejúca oceľ potreba 1 ks/1,2-1,5 m dĺžky vodiča Hrebenáč bleskozvodový Hrebenáč bleskozvodový, rovnako ako škridla bleskozvodová, zaisťuje spoľahlivé a bezpečné uchytenie zberných vodičov systému ochrany pred bleskom na strešnej krytine. Hrebenáč bleskozvodový sa pripevňuje podľa zásad suchej montáže pomocou príchytiek hrebenáča. rozmery (mm) /200 hmotnosť (kg/ks) 3,8 výška podpery vodiča (mm) 70 materiál podpery nehrdzavejúca oceľ potreba 1 ks/1,2-1,5 m délky dĺžky vodiča 32 Technická príručka - STREŠNÁ KRYTINA

34 Škridla oddymenia turbokotla Škridla oddymenia turbokotla je prestupový prvok strešného systému KMB Beta pre vertikálny odťah plynových nástenných kotlov. Záber na výrobok v streche KMB Beta KMB Hodonka rozmery (mm) hmotnosť (kg/ks) 5,5 plastový kĺb (mm) ø 125 použitie pre strešný sklon Príchytka škridle Pri strešnom sklone sa odporúča prichytiť každú tretiu škridlu a pri sklone nad 60 každú škridlu. Prichytenie je možné pomocou pozinkovaných skrutiek (klincov) cez dierky v škridle, alebo pomocou príchytky škridle. V exponovaných oblastiach je možné uskutočniť kombináciu oboch spôsobov. Príchytka škridle sa používa na prichytenie plastovej škridle odvetracej, anténovej a škridiel pultových. KRYTINA KMB BETA PRÍCHYTKA ŠKRIDLE materiál pozinkovaný plech potreba podľa klimatickej oblasti a strešného sklonu KROKVA STREŠNÁ LATA Technická príručka - STREŠNÁ KRYTINA 33

35 5. KMB BOBROVKA Škridla betónová bobrovka svojim tvarom zachováva tradíciu mnoho rokov používanej a osvedčenej krytiny, ktorá svojim šupinovým charakterom strešnej plochy dáva architektonický ráz historickým a cirkevným stavbám. Je vhodná nielen pre rekonštrukcie starých pamiatkových budov, ale prepožičiava aj novostavbám pekný vzhľad. Betónová bobrovka sa dá kombinovať aj s profilovanou krytinou KMB Beta, napr. pri riešení zaoblených vikierov a iných detailov. Škridla základná rozmer (mm) hmotnosť (kg/ks) 2,2 pre strešný sklon pri strešnom sklone musí byť použitie urobené podbitie s hydroizolačnou vrstvou prefarbený vysoko hodnotný betón materiál s povrchovou úpravou dvojitého akrylátového nástreku 5 Škridla základná zdvojená rozmer (mm) hmotnosť (kg/ks) 4,5 Pri strešnom sklone: sa škridle neprichytávajú >45 60 každá tretia škridla sa prichytí pozinkovaným klincom (skrutkou) cez otvor v škridli >60 každá škridla sa prichytí pozinkovaným klincom (skrutkou) DVOJITÉ KRYTIE KORUNOVÉ KRYTIE 34 Technická príručka - STREŠNÁ KRYTINA

36 Dvojité krytie Dvojité krytie je najrozšírenejší spôsob krytia u bobrovky. Na strešných latiach leží len jeden rad krytiny. Rad nad odkvapom a pod hrebeňom je krytý škridlou odkvapovou a hrebeňovou. Strešný sklon ( ) Rozstup lát (mm) Potreba (ks/m 2 ) KLADENIE HREBENÁČOV NA SUCHO KLADENIE HREBENÁČOV DO MALTY poř. č. typ rozmer (mm) hmotnosť (kg/ks) B1.1 Beton. bobrovka ,2 B1 Beton. bobrovka zdvojená ,5 4 Hrebenáč /200 4,0 B5 Škridla okrajová ,6 B2.1 Škridla hrebeňová ,5 B2 Škridla hrebeňová zdvojená ,0 B3.1 Škridla odkvapová ,4 B3 Škridla odkvapová zdvojená ,8 B4.1 Škridla vetracia - komplet ,1 5 Korunové krytie Korunové krytie sa vyznačuje tým, že na každej lati sú dva rady škridiel. Rad nad odkvapom je krytý škridlou odkvapovou. Pri oboch spôsoboch krytia sa škridle kladú tak, aby následujúce rady škridiel kryli styčné špáry spodné. Strešný sklon ( ) Rozstup lát (mm) Potreba (ks/m 2 ) KLADENIE HREBENÁČOV NA SUCHO KLADENIE HREBENÁČOV DO MALTY poř. č. typ rozmer (mm) hmotnosť (kg/ks) B1.1 Beton. bobrovka ,2 B1 Beton. bobrovka zdvojená ,5 4 Hrebenáč /200 4,0 B5 Škridla okrajová ,6 B3.1 Škridla odkvapová ,4 B3 Škridla odkvapová zdvojená ,8 B8 Škridla plastová presvetľovacia ,3 Technická príručka - STREŠNÁ KRYTINA 35

37 Škridla okrajová Pri dvojitom aj korunovom krytí je každý druhý rad škridiel posunutý o polovicu škridle tak, aby následujúce rady kryli styčné špáry spodných. Optimálnym riešením je škridla okrajová. Ak je potrebná pravá alebo ľavá polovica, odlomí sa ľavá alebo pravá časť škridle okrajovej. 5 Škridla vetracia Pre správnu funkciu strechy je dôležité odvetrávanie strešného plášťa, obdobne ako pri profilovanej krytine. Strešnú konštrukciu je nutné riešiť ako stále chladnú strechu s odvetraním prípadnej kondenzačnej vlhkosti. Pre tento účel slúžia škridle vetracie, príp. suchý hrebeň. Škridla vetracia jednoduchá a zdvojená tvorí jeden komplet. rozmer (mm) hmotnosť (kg/ks) 2,7 potreba 6 ks/b.m. hrebeňa obojstranne Škridla vetracia zdvojená rozmer (mm) hmotnosť (kg/ks) 4,4 potreba 6 ks/b.m. hrebeňa obojstranne vetrací prierez dvojité krytie 23 cm 2 korunové krytie 16 cm 2 Škridle vetracie sa kladú v druhom rade pod hrebeňom. Odvetranie je zaistené spoločne so suchým hrebeňom. Pri kladení hrebenáčov do malty je nutné počet škridiel vetracích zvýšiť. 36 Technická príručka - STREŠNÁ KRYTINA

38 Škridla odkvapová Škridla odkvapová je kratšia bobrovka s rovným rezom pohľadovej hrany. Kladie sa v prvom rade nad odkvapom a vytvára rovnú odkvapovú hranu. Používa sa pri dvojitom aj korunovom krytí. rozmer (mm) hmotnosť (kg/ks) 1,4 potreba 6 ks/b.m. hrebeňa obojstranne Škridla odkvapová zdvojená rozmer (mm) hmotnosť (kg/ks) 2,8 potreba 3 ks/b.m. hrebeňa obojstranne 5 Škridla hrebeňová Škridla hrebeňová je kratšia bobrovka, ktorá zaisťuje šupinový charakter po celej strešnej ploche. Používa sa len pri dvojitom krytí a kladie sa v prvom rade pod hrebeňom. rozmer (mm) hmotnosť (kg/ks) 1,5 potreba 12 ks/b.m. hrebeňa obojstranne Škridla hrebeňová zdvojená rozmer (mm) hmotnosť (kg/ks) 3 potreba 6 ks/b.m. hrebeňa obojstranne Technická príručka - STREŠNÁ KRYTINA 37
