1

2 Copyright SYSTEM- All rights reserved 2/222

3 ΠΕΡΙΕΧΟΜΕΝΑ FLASH Μάθημα 1: Εισαγωγή στο flash Μάθημα 2: Περιήγηση στο περιβάλλον του flash Μάθημα 3: Πλατό Μάθημα 4: Κανναβος Μάθημα 5: Έλξη Μάθημα 6: Εργαλειοθήκη Μάθημα 7: Προβολές Μάθημα 8: Καρτέλες Παλέτες Μάθημα 9: Εργαλείο Line Μάθημα 10: Εργαλείο Έλλειψη Μάθημα 11: Εργαλείο Ορθογώνιου Μάθημα 12: Στρογγυλεμένο Ορθογώνιο Μάθημα 13: Εργαλείο Μολύβι Μάθημα 14: Εργαλείο Πένα Μάθημα 15: Εργαλείο Δοχείου Γεμίσματος Μάθημα 16: Εργαλείο Πινέλο Μάθημα 17: Εργαλείο Κειμένου Μάθημα 18: Κατακόρυφο Κείμενο Μάθημα 19: Μορφοποιήσεις Κειμένου Μάθημα20: Μενού Text Μάθημα 21: Διάσπαση Κειμένου Μάθημα 22: Scale Copyright SYSTEM- All rights reserved 3/222

4 Μάθημα 23: Rotate Μάθημα 24: Skew Μάθημα 25: Παλέτα Transform Μάθημα 26: Εργαλείο Distort Μάθημα 27: Μελανοδοχείο Μάθημα 28: Εργαλείο Erase Μάθημα 29: Παλέτα Color Μάθημα 30: Δημιουργία Χρώματος & Ντεγκραντέ Μάθημα 31: Μετατροπή Γραμμών σε Γέμισμα Μάθημα 32: Ομαδοποίηση Group Μάθημα 33: Σειρά Στοίβαξης Μάθημα 34: Στοίχιση Στοιχείων Μάθημα 35: Δημιουργία Στρώσεων Μάθημα 36: Δημιουργία Φακέλων Στρώσεων Μάθημα 37: Τύποι Στρώσεων Μάθημα 38: Αναδιάταξη στρώσεων Μάθημα 39: Παράθυρο Βιβλιοθήκης Μάθημα 40: Δημιουργία Συμβόλων Μάθημα 41: Τροποποίηση Συμβόλων Μάθημα 42: Εισαγωγή Γραφικών από άλλο πρόγραμμα Μάθημα 43: Επεξεργασία Ηλιογραφικών Εικόνων Μάθημα 44: Δημιουργία Κινούμενων Εικόνων Μάθημα 45: Έλεγχος Ταινίας Controller Μάθημα 46: Σκηνές Copyright SYSTEM- All rights reserved 4/222

5 Μάθημα 47: Κίνηση Ευθεία Μάθημα48: Κίνηση Διαδρομής Μάθημα 49: Προσανατολισμός Γραφικών σε διαδρομή Μάθημα 50: Δεύτερη Οδηγούμενη Στρώση Μάθημα 51: Κίνηση Γραφικών που αλλάζουν μέγεθος Μάθημα 52: Στροφή και Περιστροφή Γραφικών Μάθημα 53: Κίνηση Γραφικών με Συμπλήρωση Ενδιάμεσων Σχημάτων Μεταμόρφωση Μάθημα 54: Αποθήκευση Γραφικών Εικόνων σε Μορφή Συμβόλων Γραφικών Μάθημα 55: Αποθήκευση Γραφικών σε Μορφή Συμβόλου Αποσπάσματος Ταινίας Μάθημα 56: Μάσκες Μάθημα 57: Βασικά Κουμπιά Εναλλαγής Μάθημα 58: Κουμπιά που αλλάζουν Μάθημα 59: Καρτέλα Actions Μάθημα 60: Προσθήκη Ενέργειας σε Κουμπιά Μάθημα 61: Παράμετροι Συμβάντων Ποντικιού Μάθημα 62: Απόσπασμα Ταινίας Μάθημα 63: Προσθήκη Ήχου Μάθημα 64: Δημοσίευση και Εξαγωγή Μάθημα 65: Δημιουργία Banner Μάθημα 66: Δημιουργία Preload Μάθημα 67: Δημιουργία Site Copyright SYSTEM- All rights reserved 5/222

6 ΜΑΘΗΜΑ 1 ο Ο ΕΠΕΞΕΡΓΑΣΤΗΣ ΤΟΥ FLASH To Flash είναι ένα πρόγραμμα γραφικών και δημιουργίας περιεχομένου για το Web, με μοναδικές δυνατότητες και λειτουργίες. Προβάλλει κείμενο και εικόνες ως μια ακολουθία στιγμιότυπων στην οθόνη. Μετακινεί κινούμενο κείμενο και εικόνες στην οθόνη. Δείξτε Start (έναρξη) και επιλέξτε Programms (Προγράμματα) και πατήστε κλικ στο Flash για να ανοίξετε το πρόγραμμα. Copyright SYSTEM- All rights reserved 6/222

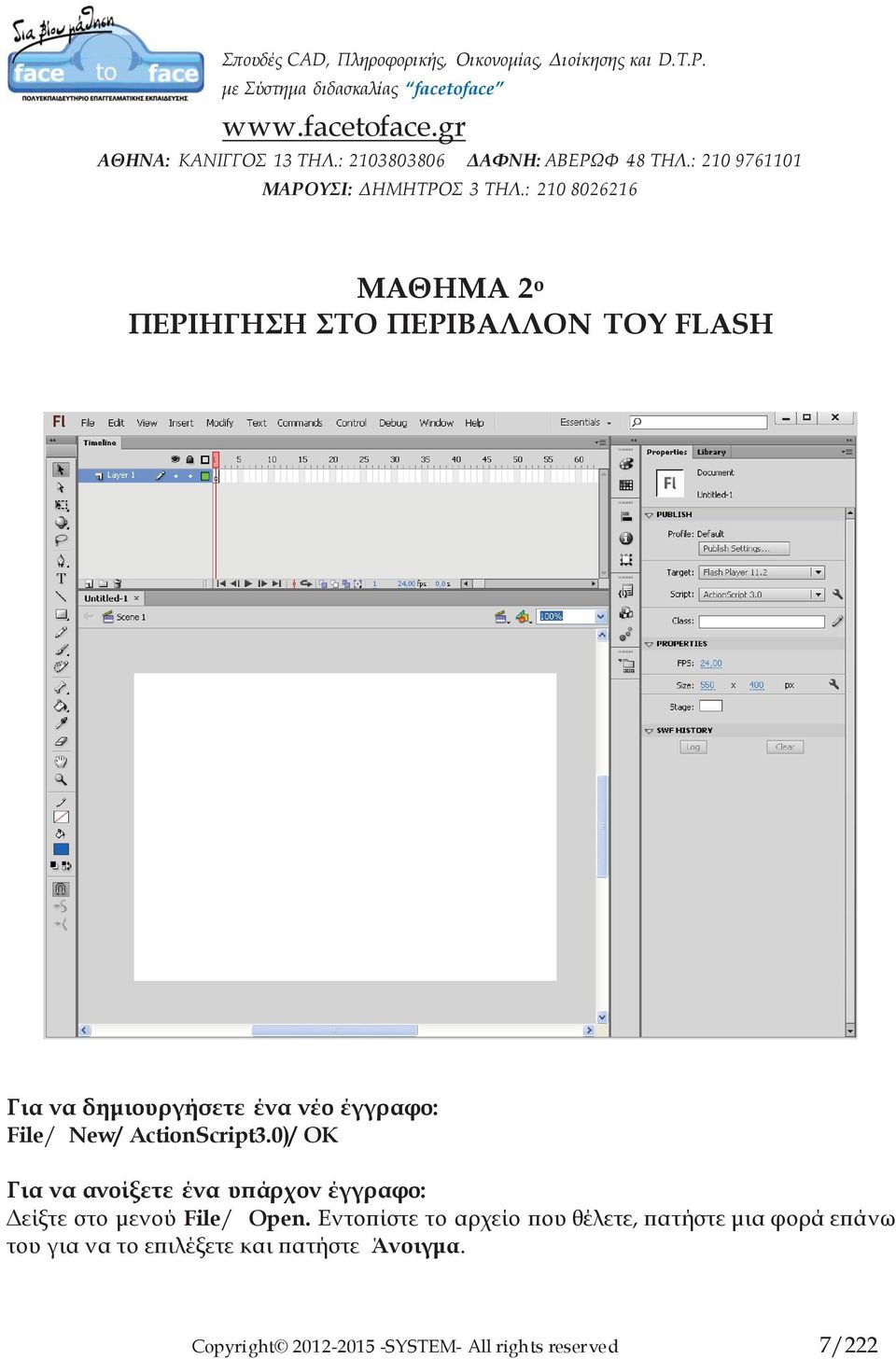

7 ΜΑΘΗΜΑ 2 ο ΠΕΡΙΗΓΗΣΗ ΣΤΟ ΠΕΡΙΒΑΛΛΟΝ ΤΟΥ FLASH Για να δημιουργήσετε ένα νέο έγγραφο: File/ New/ ActionScript3.0)/ OK Για να ανοίξετε ένα υπάρχον έγγραφο: Δείξτε στο μενού File/ Open. Εντοπίστε το αρχείο που θέλετε, πατήστε μια φορά επάνω του για να το επιλέξετε και πατήστε Άνοιγμα. Copyright SYSTEM- All rights reserved 7/222

8 Για να κλείσετε ένα έγγραφο: Πατήστε στην επάνω δεξιά γωνία του εγγράφου στο κουμπί κλεισίματος. Εναλλακτικά Δείξτε στο μενού File Και επιλέξτε την εντολή Close. Για να αποθηκεύσετε τις αλλαγές σε ένα έγγραφο: File Save Για να ανοίξετε ένα νέο έγγραφο από πρότυπο έγγραφο: Διαλέξτε από το μενού File/ New/ από το πτυσσόμενο παράθυρο New from Template, μεταφερόμαστε στην καρτέλα Templates επιλέγου ένα πρότυπο και πατάμε ok. Η γραμμή χρόνου (TIMELINE) Για να αποσπάσετε τη γραμμή χρόνου: 1. Τοποθετήστε το δείκτη του ποντικιού επάνω στην γκρίζα περιοχή στην αριστερή πλευρά της γραμμής τίτλου στο επάνω μέρος της γραμμής χρόνου. 2. Πατήστε και σύρετε μακριά από το παράθυρο εγγράφου. 3. Αφήστε το πλήκτρο του ποντικιού εκεί όπου θέλετε να εμφανίζεται η γραμμή χρόνου. Για να αγκυρώσετε τη γραμμή χρόνου: 1. Τοποθετήστε το δείκτη του ποντικιού επάνω στην γκρίζα περιοχή στην αριστερή πλευρά της γραμμής τίτλου στο επάνω μέρος του παραθύρου της γραμμής χρόνου. 2. Πατήστε και σύρετε τη γραμμή χρόνου σε οποιαδήποτε από τις τέσσερις πλευρές του παραθύρου του εγγράφου. 3. Όταν βρεθεί ο δείκτης στην κατάλληλη πλευρά του παραθύρου, αφήστε το πλήκτρο του ποντικιού. Για να κρύψετε τη γραμμή χρόνου: Για να κρύψετε τη γραμμή χρόνου ανοίξτε το μενού Window και ξετσεκάρετε τη διαταγή Timeline. Για να επανεμφανίσετε τη γραμμή χρόνου ανοίξτε το μενού Window και τσεκάρετε τη διαταγή Timeline. Copyright SYSTEM- All rights reserved 8/222

9 ΑΣΚΗΣΕΙΣ - ΑΠΑΝΤΗΣΕΙΣ 1 ον Υποδείξτε τη γραμμή χρόνου. ΑΠΑΝΤΗΣΗ. Δείχνουμε με το mouse πάνω στην γραμμή χρόνου. 2 ον Υποδείξτε το Πλατό. ΑΠΑΝΤΗΣΗ. Πατάμε πάνω στην λευκή περιοχή του πλατό. 3 ον Μετακινήστε το παράθυρο της γραμμής χρόνου. ΑΠΑΝΤΗΣΗ. Τοποθετήστε το δείκτη του ποντικιού επάνω στην γκρίζα περιοχή, ο δείκτης θα μεταβληθεί σε εικονίδιο μετακίνησης, πατήστε και σύρετε μακριά από το παράθυρο εγγράφου σε όποιο σημείο της οθόνης θέλετε, αφήστε το πλήκτρο του ποντικιού εκεί που θέλετε να εμφανίζεται η γραμμή χρόνου. 4 ον Τοποθετήστε τη γραμμή χρόνου αριστερά του παραθύρου. ΑΠΑΝΤΗΣΗ. Τοποθετήστε το δείκτη του ποντικιού επάνω στην γκρίζα περιοχή, ο δείκτης θα μεταβληθεί σε εικονίδιο μετακίνησης, πατήστε και σύρετε μακριά από το παράθυρο εγγράφου στην αριστερή πλευρά της γραμμής τίτλου του προγράμματος στο επάνω μέρος της γραμμής χρόνου, αφήστε το πλήκτρο του ποντικιού εκεί που θέλετε να εμφανίζεται η γραμμή χρόνου. 5 ον Τοποθετήστε τη γραμμή χρόνου δεξιά του παραθύρου. ΑΠΑΝΤΗΣΗ. Τοποθετήστε το δείκτη του ποντικιού επάνω στην γκρίζα περιοχή, ο δείκτης θα μεταβληθεί σε εικονίδιο μετακίνησης, πατήστε και σύρετε μακριά από το παράθυρο εγγράφου στην δεξιά πλευρά της γραμμής τίτλου του προγράμματος στο επάνω μέρος της γραμμής χρόνου, αφήστε το πλήκτρο του ποντικιού εκεί που θέλετε να εμφανίζεται η γραμμή χρόνου. 6 ον Τοποθετήστε τη γραμμή χρόνου οριζόντια του παραθύρου. Copyright SYSTEM- All rights reserved 9/222

10 ΑΠΑΝΤΗΣΗ. Τοποθετήστε το δείκτη του ποντικιού επάνω στην γκρίζα περιοχή στην αριστερή πλευρά της γραμμής τίτλου στο επάνω μέρος της γραμμής χρόνου. Ο δείκτης θα μεταβληθεί σε εικονίδιο μετακίνησης. Πατήστε και σύρετε οριζόντια του παραθύρου. Η γραμμή θα αλλάξει μέγεθος ώστε να ταιριάζει στη νέα της θέση στο παράθυρο. 7 ον Κρύψτε τη γραμμή χρόνου. ΑΠΑΝΤΗΣΗ. Για να κρύψετε τη γραμμή χρόνου πατήστε στο κουμπί κλεισίματος. 8 ον Εμφανίστε τη γραμμή χρόνου. ΑΠΑΝΤΗΣΗ. Για να εμφανίσουμε τη γραμμή χρόνου δείχνουμε στο μενού Window και επιλέγουμε Timeline. Copyright SYSTEM- All rights reserved 10/222

11 ΜΑΘΗΜΑ 3 ο ΤΟ ΠΛΑΤΟ Το πλατό (stage) είναι η τετράγωνη περιοχή του περιβάλλοντος του Flash, στην οποία σχεδιάζετε και τοποθετείτε τα περιεχόμενα που θα μπουν στην ταινία σας. Τα περιεχόμενα πρέπει να τοποθετηθούν μέσα σε αυτήν την περιοχή, για να εξαχθούν με τη τελική ταινία σας. Τα στοιχεία που εμφανίζονται στο σκηνικό, αντιπροσωπεύουν τα περιεχόμενα του τρέχοντος καρέ. Το πλατό οποίο το flash δίνει προκαθορισμένο χρώμα εξυπηρετεί επίσης ως φόντο για την ταινία σας και θα είναι ορατό όταν μια περιοχή της οθόνης σας δεν καλύπτεται από ένα στοιχείο, στην τελική ταινία σας. Το χρώμα φόντου παραμένει το ίδιο σε όλο το μήκος της ταινίας. Ώστε να καλύπτει πλήρως το σκηνικό. Για να ανοίξετε το πλαίσιο διαλόγου Document Properties Από το μενού Modify, διαλέξτε Document. Για να ορίσετε τη μονάδα μέτρησης: Από το μενού Modify, διαλέξτε Document στο πλαίσιο διαλόγου Document Settings, πατήστε στο αναδυόμενο μενού Ruler Units. Διαλέξτε τη μονάδα μέτρησης που προτιμάτε. Το Flash χρησιμοποιεί αυτή τη μονάδα μέτρησης για τους υπολογισμούς σε όλα τα στοιχεία του πλατό: χάρακες, αποστάσεις κουκκίδων καννάβου, και διαστάσεις αντικειμένων. Πατήστε στο ΟΚ. Για να ορίσετε το μέγεθος του πλατό: Για να ορίσετε δικές σας διαστάσεις για το πλατό, ανοίξτε το πλαίσιο διαλόγου Document Settings και καταχωρίστε τις σχετικές τιμές πλάτους (Width) και ύψους (Height).Πατήστε στο ΟΚ για να αποδεχθείτε τις τιμές. Printer Ορίζουμε το μέγεθος του πλατό στο μέγιστο μέγεθος της εκτύπωσης Contents (σχεδιάζοντας ένα αντικείμενο το οποίο να περιλαμβάνει μέρος από το πλατό και εκτός του πλατό) εφαρμόζοντας την εντολή το πλατό θα προσαρμοστεί στις διαστάσεις του αντικειμένου. Default εφαρμόζοντας την εντολή το πλατό θα προσαρμοστεί στις διαστάσεις του πλατό, πριν την εκτέλεση της εντολή Match Default. Για να καθορίσετε το χρώμα του φόντου Copyright SYSTEM- All rights reserved 11/222

12 Από το μενού Modify, διαλέξτε Document στην ομάδα επιλογών Background Color του πλαισίου διαλόγου Document Settings, πατήστε στο πλαίσιο χρώματος για να αναδυθούν οι διαθέσιμες επιλογές. Επιλέξτε ένα χρώμα. Πατήστε στο ΟΚ. Για να ορίσετε την ταχύτητα καρέ Από το μενού Modify, διαλέξτε Document και από το πλαίσιο διαλόγου Document Settings πληκτρολογήστε στο πεδίο Frame Rate την τιμή που θέλετε. Για να αποθηκεύσετε τις ρυθμίσεις σας ως προεπιλογές Στο πλαίσιο διαλόγου Document Settings, πατήστε στο κουμπί Make Default. Copyright SYSTEM- All rights reserved 12/222

13 ΑΣΚΗΣΕΙΣ - ΑΠΑΝΤΗΣΕΙΣ 1 ον Αλλάξτε τις μονάδες μέτρησης σε centimeters στο έγγραφο σας. ΑΠΑΝΤΗΣΗ. Μενού Modify/ Properties/ Ruler Units/Centimeters και πατήστε ΟΚ για να αποδεχτείτε. 2 ον Αλλάξτε το μέγεθος του πλατό σε 20 πλάτος (width) και 15 ύψος (height). ΑΠΑΝΤΗΣΗ. Μενού Modify/ Properties/Dimensions/ 20 width, 15 height και πατήστε ΟΚ για να αποδεχτείτε τις αλλαγές. 3 ον Αλλάξτε το χρώμα του φόντου στο χρώμα #66CCCC. ΑΠΑΝΤΗΣΗ. Μενού Modify/ Properties/Background color πατήστε στο πλαίσιο χρώματος και από εκεί επιλέξτε το χρώμα #66CCCC και πατήστε ΟΚ για να αποδεχτείτε τις αλλαγές. 4 ον Αλλάξτε την ταχύτητα καρέ σε 20. ΑΠΑΝΤΗΣΗ. Μενού Modify/ Properties/Frame Rate (ταχύτητα καρέ) πληκτρολογήστε την τιμή 20 και πατήστε ΟΚ για να αποδεχτείτε τις αλλαγές. 5 ον Να επαναφέρετε την ταχύτητα των καρέ σε 24. ΑΠΑΝΤΗΣΗ. Μενού Modify/ Properties/Frame Rate (ταχύτητα καρέ) πληκτρολογήστε την τιμή 24 και πατήστε ΟΚ για να αποδεχτείτε τις αλλαγές. Copyright SYSTEM- All rights reserved 13/222

14 ΜΑΘΗΜΑ 4 ο ΚΑΝΝΑΒΟΣ Για να κάνετε ορατό τον κάνναβο, δώστε από το μενού View τη διαταγή Grid Show Grid. Για να ορίσετε το χρώμα του καννάβου: Δείξτε στο μενού View Grid Edit Grid, πατήστε στο πλαίσιο Color τοποθετήστε το σταγονόμετρο επάνω σε ένα δείγμα χρώματος ή σε ένα στοιχείο του πλατό. Πατήστε στο δείγμα χρώματος ή στο στοιχείο του πλατό. Το επιλεγμένο χρώμα θα εμφανιστεί στο πλαίσιο Color. Το Flash θα χρησιμοποιήσει το επιλεγμένο χρώμα για να δημιουργήσει τις γραμμές του καννάβου στο πλατό. Πατήστε στο ΟΚ. Για να ορίσετε τις αποστάσεις των γραμμών του καννάβου: View/ Grid/ Edit Grid, πληκτρολογήστε μια τιμή σε px. Χρήση χαράκων και οδηγών Για να εμφανίσετε ή να κρύψετε χάρακες: View Rulers Για να κρύψετε τους χάρακες: View Rulers Εμφάνιση / Απόκρυψη Guides (Οδηγών) Δείξτε View (Προβολή) και επιλέξτε Guides (Οδηγοί) / Show Guides (Εμφάνιση Oδηγών). Διόρθωση Guides (Οδηγών) Δείξτε View (Προβολή) και επιλέξτε Guides (Οδηγοί) / Edit Guides (Διόρθωση Oδηγών). Έχω τη δυνατότητα να αλλάξω τις επιλογές από τους οδηγούς (δηλ. το χρώμα, την κατάσταση: Normal, Must be close (πρέπει να είναι κλειστό), Can be distant (μπορεί να είναι σε απόσταση). Copyright SYSTEM- All rights reserved 14/222

15 Κλείδωμα των Οδηγών Lock Guides Δείξτε View (Προβολή) και επιλέξτε Guides (Οδηγοί) / Lock Guides (Κλείδωμα Oδηγών). Έχω τη δυνατότητα να κλειδώσουμε τους οδηγούς για να μην μπορούμε να τους αλλάξουμε θέση). Για να τοποθετήσετε έναν οδηγό: 1. Με τους χάρακες ορατούς, δείξτε με τον δείκτη του ποντικιού στον κατακόρυφο ή τον οριζόντιο χάρακα. 2. Πατήστε στο χάρακα και σύρετε με το βέλος στο πλατό. Μόλις πατήσετε το πλήκτρο του ποντικιού, δίπλα στον δείκτη θα εμφανιστεί ένα μικρό τρίγωνο που θα δείχνει προς ποια κατεύθυνση μπορείτε να σύρετε. 3. Αφήστε το πλήκτρο του ποντικιού Για να αλλάξετε τη θέση ενός οδηγού: 1. Διαλέξτε από την εργαλειοθήκη το εργαλείο βέλους Selection Tool (V). 2. Στο πλατό, δείξτε με το εργαλείο βέλους Selection Tool (V) στον οδηγό που θέλετε να μετακινήσετε. 3. Πατήστε και σύρετε τον οδηγό στη νέα του θέση. 4. Αφήστε το πλήκτρο του ποντικιού. Για να ορίσετε το χρώμα των οδηγών: 1. Διαλέξτε από το μενού View τη διαταγή Guides/ Edit Guides. 2. Πατήστε στο πλαίσιο Color. 3. Πατήστε με το σταγονόμετρο σε ένα δείγμα χρώματος ή σε ένα στοιχείο του πλατό για να επιλέξετε το νέο χρώμα των οδηγών. 4. Πατήστε στο ΟΚ. Copyright SYSTEM- All rights reserved 15/222

16 ΑΣΚΗΣΕΙΣ - ΑΠΑΝΤΗΣΕΙΣ 1 ον Κάντε ορατό τον κάνναβο. ΑΠΑΝΤΗΣΗ. Δείξτε μενού View/ Grid/ Show Grid ή Ctrl και απόστροφο ( ). 2 ον Ορίστε χρώμα του καννάβου το κόκκινο. ΑΠΑΝΤΗΣΗ. Διαλέξτε το μενού View (Προβολή)/ Grid (Κάνναβος)/ Edit Grid (Επεξεργασία Καννάβου). Θα εμφανιστεί το πλαίσιο διαλόγου Grid. Πατήστε στο πλαίσιο Color (Χρώμα). Ο δείκτης θα μετατραπεί σε σταγονόμετρο και θα εμφανιστεί ένα αναδυόμενο μενού με δείγματα χρωμάτων, επιλέξτε το κόκκινο και πατήστε ΟΚ. 3 ον Ορίστε τις αποστάσεις των γραμμών του καννάβου σε πλάτος 1 και ύψος 2 μονάδες. ΑΠΑΝΤΗΣΗ. Διαλέξτε το μενού View (Προβολή)/ Grid (Κάνναβος)/ Edit Grid (Επεξεργασία Καννάβου). Θα εμφανιστεί το πλαίσιο διαλόγου Grid. Πληκτρολογήστε την τιμή 1 στο πεδίο Width (πλάτος) και την τιμή 2 στο πεδίο Height (ύψος). Πατήστε ΟΚ για να αποδεχτείτε τις αλλαγές. 4 ον Εμφανίστε τους χάρακες. ΑΠΑΝΤΗΣΗ. Από το μενού View επιλέξτε Rulers (χάρακες). 5 ον Τοποθετήστε έναν οριζόντιο οδηγό στα 7 cm και έναν κατακόρυφο οδηγό στα 10cm. ΑΠΑΝΤΗΣΗ. Με τους χάρακες ορατούς, πατήστε με το ποντίκι στον οριζόντιο χάρακα, πατήστε και σύρετε με το βέλος στο πλατό στα 7cm. Μετά πατήστε στον κατακόρυφο χάρακα, πατήστε και σύρετε με το βέλος στο πλατό στα 10cm. 6 ον Αλλάξτε τη θέση του κατακόρυφου οδηγού από τα 10cm στα 6 και του οριζόντιου από τα 7 στα 15cm. ΑΠΑΝΤΗΣΗ. Πατήστε επάνω στον κατακόρυφο οδηγό με το πλήκτρο του ποντικιού και σύρετε από τα 10 στα 6cm. Επαναλάβετε το ίδιο, πατήστε στον οριζόντιο οδηγό και σύρετε από τα 7 στα 15cm. 7 ον Ορίστε ως χρώμα των οδηγών το μπλε. ΑΠΑΝΤΗΣΗ. Επιλέξτε από το μενού View/ Guides/ Edit Guides. Στο πλαίσιο Color (χρώμα) επιλέξτε μπλε και πατήστε ΟΚ για να αποδεχτείτε τις αλλαγές. Copyright SYSTEM- All rights reserved 16/222

17 ΜΑΘΗΜΑ 5 ο ΠΑΡΑΜΕΤΡΟΙ ΕΛΞΗΣ ΤΟΥ ΚΑΝΝΑΒΟΥ SNAP TO GRID Έλξη του κάνναβου Η έλξη στο πλέγμα (Snap to Grid) είναι μία λειτουργία του Flash που σας δίνει την δυνατότητα να σχεδιάζετε με μεγαλύτερη ακρίβεια, ευθυγραμμίζοντας αντικείμενα οριζόντια και κατακόρυφα, αφού το πλέγμα, όταν το έχετε εκλέξει, λειτουργεί σαν μαγνήτης και έλκει τα αντικείμενα, υποχρεώνοντάς τα να ευθυγραμμιστούν με τις γραμμές του. Για ενεργοποίηση της εντολής δείξτε View / Snapping / Snap to Grid, μπορείτε να την απενεργοποιήσετε επιλέγοντας πάλι την εντολή View / Snapping / Snap to Grid. Εργασία με ενεργοποιημένη την έλξη Για να έλκονται τα αντικείμενα από τις γραμμές του καννάβου: 1. View Grid Snap to Grid 2. View Grid Edit Grid 3. Ενεργοποιήστε το πλαίσιο ελέγχου Snap to Grid. 4. Πατήστε στο ΟΚ. Για να ορίσετε τις παραμέτρους έλξης από τον κάνναβο: 1. View Grid Edit Grid 2. Στο πλαίσιο διαλόγου Grid, διαλέξτε μια παράμετρο από το αναδυόμενο μενού Snap Accuracy. 3. Πατήστε στο ΟΚ. Για να έλκονται τα αντικείμενα από τους οδηγούς: 1. View Guides Snap to Guides 2. Ενεργοποιήστε το πλαίσιο ελέγχου Snap to Guides. Πατήστε στο ΟΚ. Copyright SYSTEM- All rights reserved 17/222

18 ΑΣΚΗΣΕΙΣ - ΑΠΑΝΤΗΣΕΙΣ 1 ον Ανοίξτε το αρχείο ΕΛΞΗ και κάντε ορατό τον κάνναβο ΑΠΑΝΤΗΣΗ. File/ Open/ επιλογή φακέλου/ επιλογή αρχείου/ Open. Όταν ανοίξει το αρχείο επιλέξτε από το μενού View/ Grid/ Show Grid 2 ον Ενεργοποιήστε να γίνεται έλξη αντικειμένων από τις γραμμές του κάνναβου ΑΠΑΝΤΗΣΗ. Διαλέξτε μενού View/ Snapping/ Snap to Grid (έλξη από τον κάνναβο) 3 ον Με το εργαλείο ορθογωνίου σχεδιάστε ένα ορθογώνιο με περίγραμμα μπλε και γέμισμα απόχρωσης ροζ σκούρο, στη συνέχεια τοποθετήστε το στην επάνω σειρά σε απόσταση 2 κουτάκια κάνναβου από τα άλλα. ΑΠΑΝΤΗΣΗ. Επιλέξτε το εργαλείο ορθογωνίου, από τη γραμμή ιδιοτήτων επιλέξτε χρώμα περιγράμματος μπλε και χρώμα γεμίσματος ροζ σκούρο, στο επάνω μέρος του εγγράφου, μετρήστε 2 κουτάκια κάνναβου απόσταση, πατήστε και σύρετε για να σχεδιάσετε το ορθογώνιο. 4 ον Εμφανίστε τους χάρακες. Τραβήξτε ένα οριζόντιο οδηγό που να ακουμπάει το επάνω μέρος του σχεδιασμένου ορθογωνίου. Ενεργοποιήστε να γίνεται έλξη αντικειμένων από τους οδηγούς, χρησιμοποιώντας την κατάλληλη εντολή. ΑΠΑΝΤΗΣΗ. Διαλέξτε Snapping/Snap to Guides.Διαλέξτε μενού View/Rulers/πατήστε επάνω στον οριζόντιο χάρακα, κρατήστε πατημένο και σύρετε μέχρι το επάνω μέρος του καφέ ορθογωνίου. 5 ον Μετακινήστε το μεγάλο φούξια ορθογώνιο τόσο ώστε το επάνω μέρος να ακουμπάει στον οριζόντιο οδηγό. ΑΠΑΝΤΗΣΗ. Με το εργαλείο επιλογής, επιλέξτε το μεγάλο φούξια ορθογώνιο, πατήστε και σύρετε στη νέα θέση. Όταν το επάνω μέρος ακουμπήσει στον οδηγό θα γίνει έλξη από τους οδηγούς και θα πέσει ακριβώς στη θέση που πρέπει. 6 ον Ορίστε την παράμετρο έλξης των αντικειμένων στο Must be Close (πρέπει να είναι κοντά) ΑΠΑΝΤΗΣΗ. Διαλέξτε View/ Guides/ Edit Guides. Στο πλαίσιο διαλόγου και από το αναδυόμενο μενού Snap Accuracy επιλέξτε Must be Close (πρέπει να είναι κοντά) και Copyright SYSTEM- All rights reserved 18/222

19 πατήστε ΟΚ για να αποδεχτείτε τις αλλαγές. 7 ον Ορίστε να γίνεται έλξη αντικειμένων από άλλα αντικείμενα. ΑΠΑΝΤΗΣΗ. Διαλέξτε μενού View/ Snapping/ Snap to Objects (Έλξη από αντικείμενα). 8 ον Με το εργαλείο ορθογωνίου, σχεδιάστε ένα ορθογώνιο με χρώμα περιγράμματος μαύρο και γέμισμα μπλε, που θα ακουμπάει στη δεξιά πλευρά του μεγάλου φούξια ορθογωνίου. ΑΠΑΝΤΗΣΗ. Επιλέξτε το εργαλείο ορθογωνίου, από τη γραμμή επιθεώρησης ιδιοτήτων επιλέξτε χρώμα γεμίσματος μπλε και χρώμα περιγράμματος μαύρο, στο πλατό μεταφερθείτε δεξιά του μεγάλου φούξια ορθογωνίου. Έχοντας ενεργοποιημένο από προηγούμενη άσκηση το Snap to Objects (Έλξη από αντικείμενα) το νέο σχήμα θα προσκολληθεί επάνω στη δεξιά πλευρά του μεγάλου ορθογωνίου. 9 ον Ορίστε να γίνεται έλξη αντικειμένων από πίξελ. ΑΠΑΝΤΗΣΗ. Διαλέξτε μενού View/ Snapping/Snap to pixel. To Flash δημιουργεί έναν κάνναβο με βασικό τετράγωνο 1x1 πίξελ. Για να δείτε αυτόν τον κάνναβο, θα πρέπει να ορίσετε μεγέθυνση πλατό τουλάχιστον 400%. 10 ον Εμφανίστε τους χάρακες. ΑΠΑΝΤΗΣΗ. Διαλέξτε στο μενού View/Rulers. 11 ον Αποκρύψτε τους χάρακες. ΑΠΑΝΤΗΣΗ. Διαλέξτε στο μενού View/Rulers. Copyright SYSTEM- All rights reserved 19/222
