Κεφάλαιο 11. Logasol - Ηλιακά συστήματα. SKN 4.0 Ηλιακός συλλέκτης Σελ CKN 2.0 Ηλιακός συλλέκτης Σελ. 228

Transcript

1 Logasol SKN 4.0 -S Κεφάλαιο 11 Logasol - Ηλιακά συστήματα SKN 4.0 Ηλιακός συλλέκτης Σελ. 223 CKN 2.0 Ηλιακός συλλέκτης Σελ. 228 Ηλιακά πακέτα Συστήματα υποστήριξης θέρμανσης και ζεστού νερού χρήσης Σελ. 234 Ηλιακός θερμοσίφωνας TSS 150/ 200/ 300 Σελ. 240 Ηλιακός θερμοσίφωνας ΒΤ Solar Σελ. 242 Τεχνικό Παράρτημα Σελ

2 222

3 Logasol Ηλιακά συστήματα SKN 4.0 Logasol SKN 4.0 ηλιακός συλλέκτης Logasol SKN 4.0 Γενικά χαρακτηριστικά Hλιακός συλλέκτης υψηλής απόδοσης με ενιαίο πλαίσιο κατασκευασμένο από Fiberglass. Ο συλλέκτης διατίθεται για κάθετη και οριζόντια τοποθέτηση. Δυνατότητα τοποθέτησης σε ταράτσα ή κεραμοσπεπή. Απορροφητής κατασκευασμένος από ενιαίο φύλλο αλουμινίου - χαλκού με επιλεκτική επίστρωση (PVD) και συγκολλημένος με υπερήχους για βελτιωμένη απόδοση και καλύτερη αισθητική. Αεριζόμενο πλαίσιο για την αποφυγή σχηματισμού υγρασίας. Κρύσταλλο ασφαλείας 3,2 mm με αντοχή στο χαλάζι. Θερμομόνωση από ορυκτοβάμβακα πάχους 50 mm, ανθεκτική στις υψηλές θερμοκρασίες. Ταχυσύνδεσμοι με εύκαμπτους σωλήνες από EPDM εγκεκριμένα από το TUV και συνδετήρες κλιπ για την συναρμολόγηση χωρίς εργαλεία. Ενσωματωμένο κυάθιο αισθητηρίου 6 mm. Ευρωπαϊκή πιστοποίηση CE & Solarkeymark. Τύπος Κωδικός Τιμή SKN 4.0- s Για κάθετη τοποθέτηση SKN 4.0- w Για οριζόντια τοποθέτηση Εξοπλισμός υδραυλικής σύνδεσης SKN 4.0 Τύπος Κωδικός Τιμή Σετ σύνδεσης σωλήνων Για την υδραυλική σύνδεση μιας σειράς ηλιακών συλλεκτών. Απαραίτητος αριθμός: 1 σετ. για κάθε σειρά συλλεκτών. Κεραμοσκεπής Ταράτσας Σετ εξαεριστικού Για τον εξαερισμό του ηλιακού συστήματος. Aπαραίτητος αριθμός: 1 σετ για κάθε σειρά συλλετών Σετ σύνδεσης Για τη υδραυλική σύνδεση δυο κάθετων σειρών πολλαπλών ηλιακών συλλεκτών. Aπαραίτητος αριθμός: 1 σετ σειρών για κάθε πρόσθετη σειρά

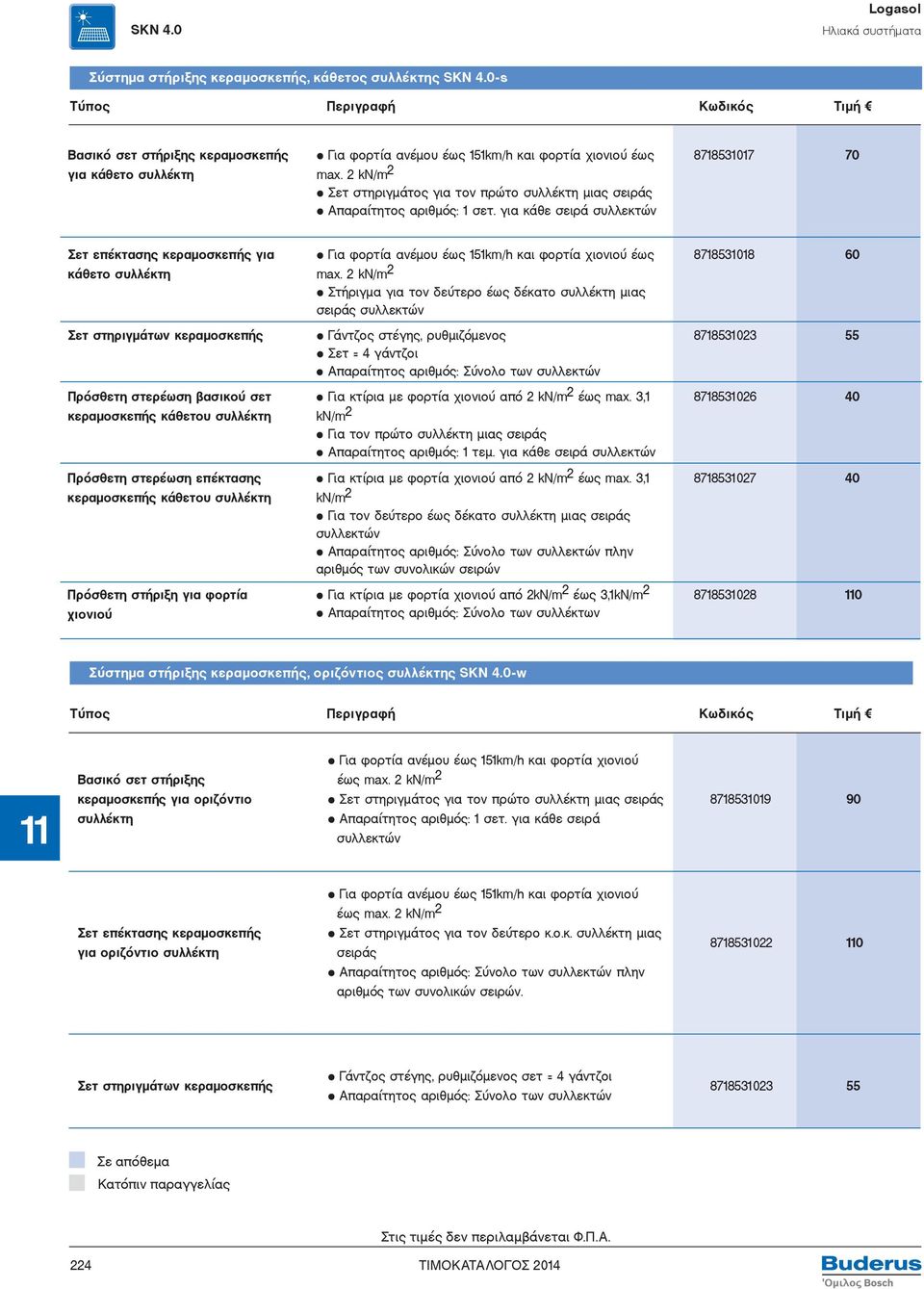

4 SKN 4.0 Logasol Ηλιακά συστήματα Σύστημα στήριξης κεραμοσκεπής, κάθετος συλλέκτης SKN 4.0-s Τύπος Κωδικός Τιμή Βασικό σετ στήριξης κεραμοσκεπής για κάθετο συλλέκτη Για φορτία ανέμου έως 151km/h και φορτία χιονιού έως max. 2 kn/m 2 Σετ στηριγμάτος για τον πρώτο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: 1 σετ. για κάθε σειρά συλλεκτών Σετ επέκτασης κεραμοσκεπής για κάθετο συλλέκτη Σετ στηριγμάτων κεραμοσκεπής Πρόσθετη στερέωση βασικού σετ κεραμοσκεπής κάθετου συλλέκτη Πρόσθετη στερέωση επέκτασης κεραμοσκεπής κάθετου συλλέκτη Πρόσθετη στήριξη για φορτία χιονιού Για φορτία ανέμου έως 151km/h και φορτία χιονιού έως max. 2 kn/m 2 Στήριγμα για τον δεύτερο έως δέκατο συλλέκτη μιας σειράς συλλεκτών Γάντζος στέγης, ρυθμιζόμενος Σετ = 4 γάντζοι Aπαραίτητος αριθμός: Σύνολο των συλλεκτών Για κτίρια με φορτία χιονιού από 2 kn/m 2 έως max. 3,1 kn/m 2 Για τον πρώτο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: 1 τεμ. για κάθε σειρά συλλεκτών Για κτίρια με φορτία χιονιού από 2 kn/m 2 έως max. 3,1 kn/m 2 Για τον δεύτερο έως δέκατο συλλέκτη μιας σειράς συλλεκτών Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών Για κτίρια με φορτία χιονιού από 2kN/m 2 έως 3,1kN/m 2 Απαραίτητος αριθμός: Σύνολο των συλλέκτων Σύστημα στήριξης κεραμοσκεπής, οριζόντιος συλλέκτης SKN 4.0-w Τύπος Κωδικός Τιμή Βασικό σετ στήριξης κεραμοσκεπής για οριζόντιο συλλέκτη Για φορτία ανέμου έως 151km/h και φορτία χιονιού έως max. 2 kn/m 2 Σετ στηριγμάτος για τον πρώτο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: 1 σετ. για κάθε σειρά συλλεκτών Σετ επέκτασης κεραμοσκεπής για οριζόντιο συλλέκτη Για φορτία ανέμου έως 151km/h και φορτία χιονιού έως max. 2 kn/m 2 Σετ στηριγμάτος για τον δεύτερο κ.ο.κ. συλλέκτη μιας σειράς Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών Σετ στηριγμάτων κεραμοσκεπής Γάντζος στέγης, ρυθμιζόμενος σετ = 4 γάντζοι Aπαραίτητος αριθμός: Σύνολο των συλλεκτών

5 Logasol Ηλιακά συστήματα SKN 4.0 Σύστημα στήριξης ταράτσας, κάθετος συλλέκτης SKN 4.0-s Τύπος Κωδικός Τιμή Βάση ταράτσας Για φορτία ανέμου έως 151km/h και φορτία για κάθετο συλλέκτη χιονιού έως max. 2 kn/m2 Βάση ταράτσας για τον πρώτο συλλέκτη μιας σειράς Κάθετη τοποθέτηση συλλέκτη, ρυθμιζόμενη κλίση συλλέκτη Aπαραίτητος αριθμός: 1 τεμ. για κάθε σειρά συλλεκτών. Επέκταση βάσης ταράτσας Για φορτία ανέμου έως 151km/h για κάθετο συλλέκτη και φορτία χιονιού έως max. 2 kn/m2 Επέκταση για το δεύτερο έως δέκατο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών. Πρόσθετη στερέωση Για κτίρια με φορτίο χιονιού βάσης ταράτσας για από 2 kn/m 2 έως max. 3,8 kn/m 2. κάθετο συλλέκτη Aπαραίτητος αριθμός: 1 τεμ. για κάθε σειρά συλλεκτών. Πρόσθετη στερέωση για Για κτίρια με φορτίο χιονιού από 2 kn/m επέκταση βάσης ταράτσας έως max. 3,8 kn/m 2. για κάθετο συλλέκτη Επέκταση για το δεύτερο έως δέκατο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών. Σύστημα στήριξης ταράτσας, οριζόντιος συλλέκτης SKN 4.0-w Τύπος Κωδικός Τιμή Βάση ταράτσας για οριζόντιο συλλέκτη Επέκταση βάσης ταράτσας για οριζόντιο συλλέκτη Για φορτία ανέμου έως 151km/h και φορτία χιονιού έως max. 2 kn/m2 Βάση ταράτσας για τον πρώτο συλλέκτη μιας σειράς Κάθετη τοποθέτηση συλλέκτη, ρυθμιζόμενη κλίση συλλέκτη Aπαραίτητος αριθμός: 1 τεμ. για κάθε σειρά συλλεκτών. Επέκταση για το δεύτερο έως δέκατο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών. 225

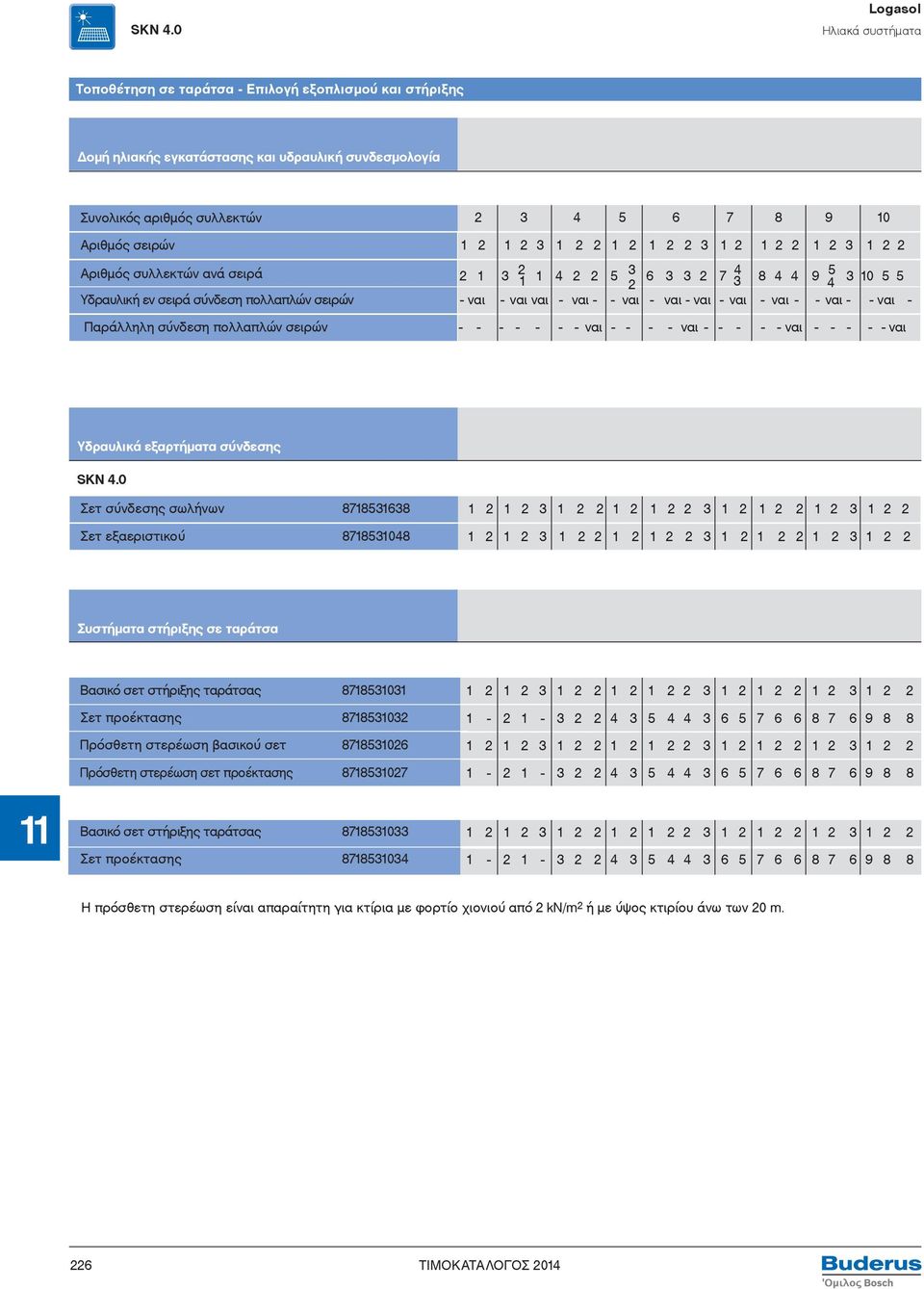

6 SKN 4.0 Logasol Ηλιακά συστήματα Τοποθέτηση σε ταράτσα - Επιλογή εξοπλισμού και στήριξης Δομή ηλιακής εγκατάστασης και υδραυλική συνδεσμολογία Συνολικός αριθμός συλλεκτών Αριθμός σειρών Αριθμός συλλεκτών ανά σειρά Υδραυλική εν σειρά σύνδεση πολλαπλών σειρών Παράλληλη σύνδεση πολλαπλών σειρών ναι - ναι ναι - ναι - - ναι - ναι - ναι - ναι - ναι - - ναι - - ναι ναι ναι ναι ναι Υδραυλικά εξαρτήματα σύνδεσης SKN 4.0 Σετ σύνδεσης σωλήνων Σετ εξαεριστικού Συστήματα στήριξης σε ταράτσα Βασικό σετ στήριξης ταράτσας Σετ προέκτασης Πρόσθετη στερέωση βασικού σετ Πρόσθετη στερέωση σετ προέκτασης Βασικό σετ στήριξης ταράτσας Σετ προέκτασης Η πρόσθετη στερέωση είναι απαραίτητη για κτίρια με φορτίο χιονιού από 2 kn/m 2 ή με ύψος κτιρίου άνω των 20 m. 226

7 Logasol Ηλιακά συστήματα SKN 4.0 Τοποθέτηση σε κεραμοσκεπή - Επιλογή εξοπλισμού σύνδεσης και στήριξης Δομή ηλιακής εγκατάστασης και υδραυλική συνδεσμολογία Logasol SKN 4.0 Συνολικός αριθμός συλλεκτών Αριθμός σειρών Αριθμός συλλεκτών ανά σειρά Υδραυλική εν σειρά σύνδεση πολλαπλών σειρών Παράλληλη σύνδεση πολλαπλών σειρών ναι - ναι ναι - ναι - - ναι - ναι - ναι - ναι - ναι - - ναι ναι - ναι ναι ναι ναι ναι Υδραυλικά εξαρτήματα σύνδεσης Logasol SKN 4.0 Σετ σύνδεσης σωλήνων Σετ σύνδεσης πολλαπλών σειρών Σετ εξαριστικού Συστήματα στήριξης σε κεραμοσκεπή Logasol SKN 4.0-s κάθετο Αριθμός σειρών Βασικό σετ στήριξης κεραμοσκεπής Σετ προέκτασης Σετ στηριγμάτων κεραμοσκεπής Πρόσθετη στερέωση βασικού σετ Πρόσθετη στερέωση σετ προέκτασης Πρόστεθη στήριξη για φορτία χιονιού LogasolnSKN 4.0-w οριζόντιο Βασικό σετ στήριξης κεραμοσκεπής Σετ προέκτασης Σετ στηριγμάτων κεραμοσκεπής Η πρόσθετη στερέωση είναι απαραίτητη για κτίρια με φορτίο χιονιού από 2 kn/m 2 ή με ύψος κτιρίου άνω των 20 m. 227

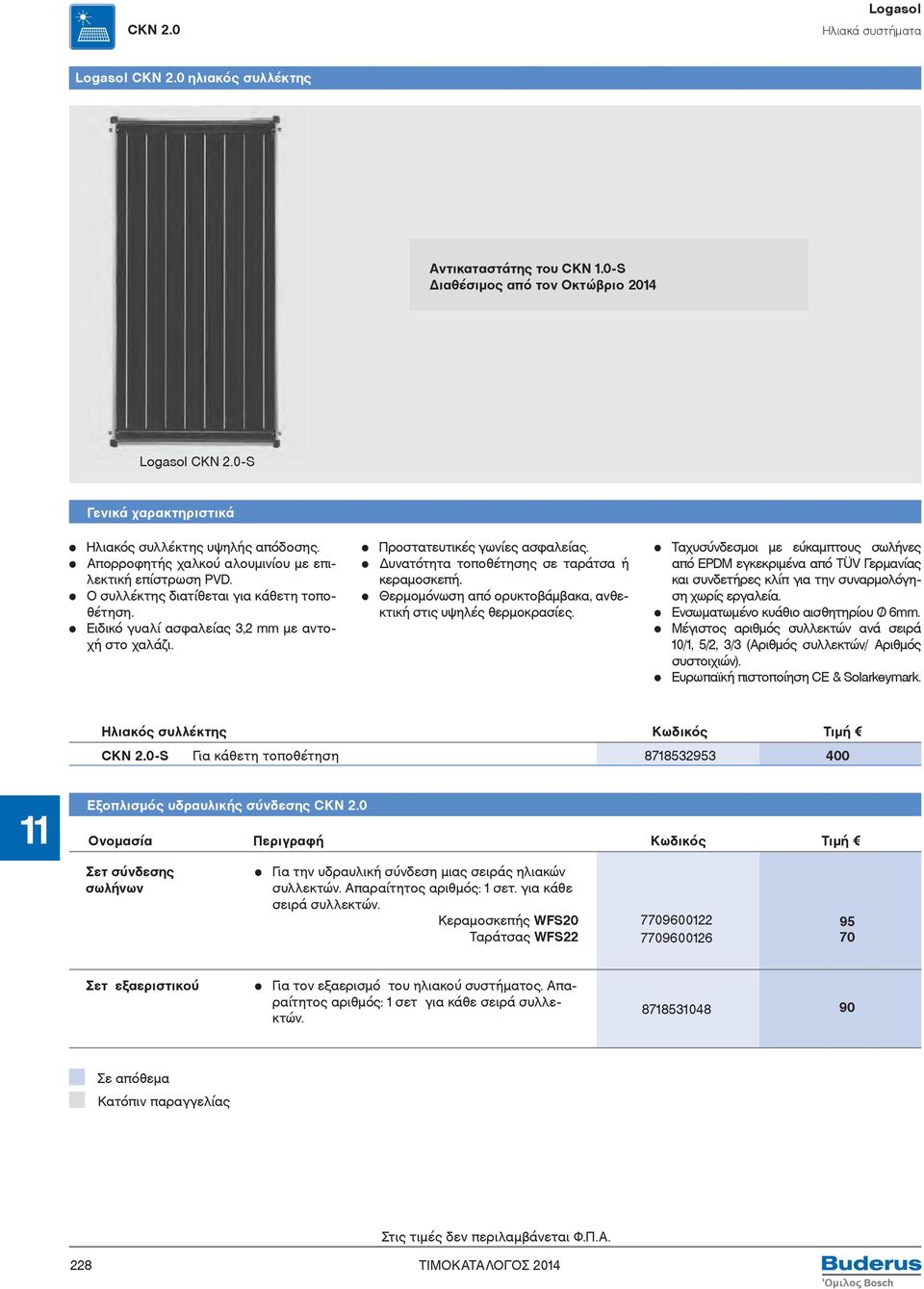

8 CKN 2.0 Logasol Ηλιακά συστήματα Logasol CKN 2.0 ηλιακός συλλέκτης Αντικαταστάτης του CKN 1.0-S Διαθέσιμος από τον Οκτώβριο 2014 Logasol CKN 2.0-S Γενικά χαρακτηριστικά Hλιακός συλλέκτης υψηλής απόδοσης. Απορροφητής χαλκού αλουμινίου με επιλεκτική επίστρωση PVD. Ο συλλέκτης διατίθεται για κάθετη τοποθέτηση. Eιδικό γυαλί ασφαλείας 3,2 mm με αντοχή στο χαλάζι. Προστατευτικές γωνίες ασφαλείας. Δυνατότητα τοποθέτησης σε ταράτσα ή κεραμοσκεπή. Θερμομόνωση από ορυκτοβάμβακα, ανθεκτική στις υψηλές θερμοκρασίες. Ταχυσύνδεσμοι με εύκαμπτους σωλήνες από EPDM εγκεκριμένα από T V Γερμανίας και συνδετήρες κλίπ για την συναρμολόγηση χωρίς εργαλεία. Ενσωματωμένο κυάθιο αισθητηρίου 6mm. Μέγιστος αριθμός συλλεκτών ανά σειρά 10/1, 5/2, 3/3 (Αριθμός συλλεκτών/ Αριθμός συστοιχιών). Ευρωπαϊκή πιστοποίηση CE & Solarkeymark. Ηλιακός συλλέκτης Κωδικός Τιμή CKN 2.0-S Για κάθετη τοποθέτηση Εξοπλισμός υδραυλικής σύνδεσης CKN 2.0 Ονομασία Κωδικός Τιμή Σετ σύνδεσης σωλήνων Για την υδραυλική σύνδεση μιας σειράς ηλιακών συλλεκτών. Aπαραίτητος αριθμός: 1 σετ. για κάθε σειρά συλλεκτών. Κεραμοσκεπής WFS20 Ταράτσας WFS Σετ εξαεριστικού Για τον εξαερισμό του ηλιακού συστήματος. Aπαραίτητος αριθμός: 1 σετ για κάθε σειρά συλλεκτών

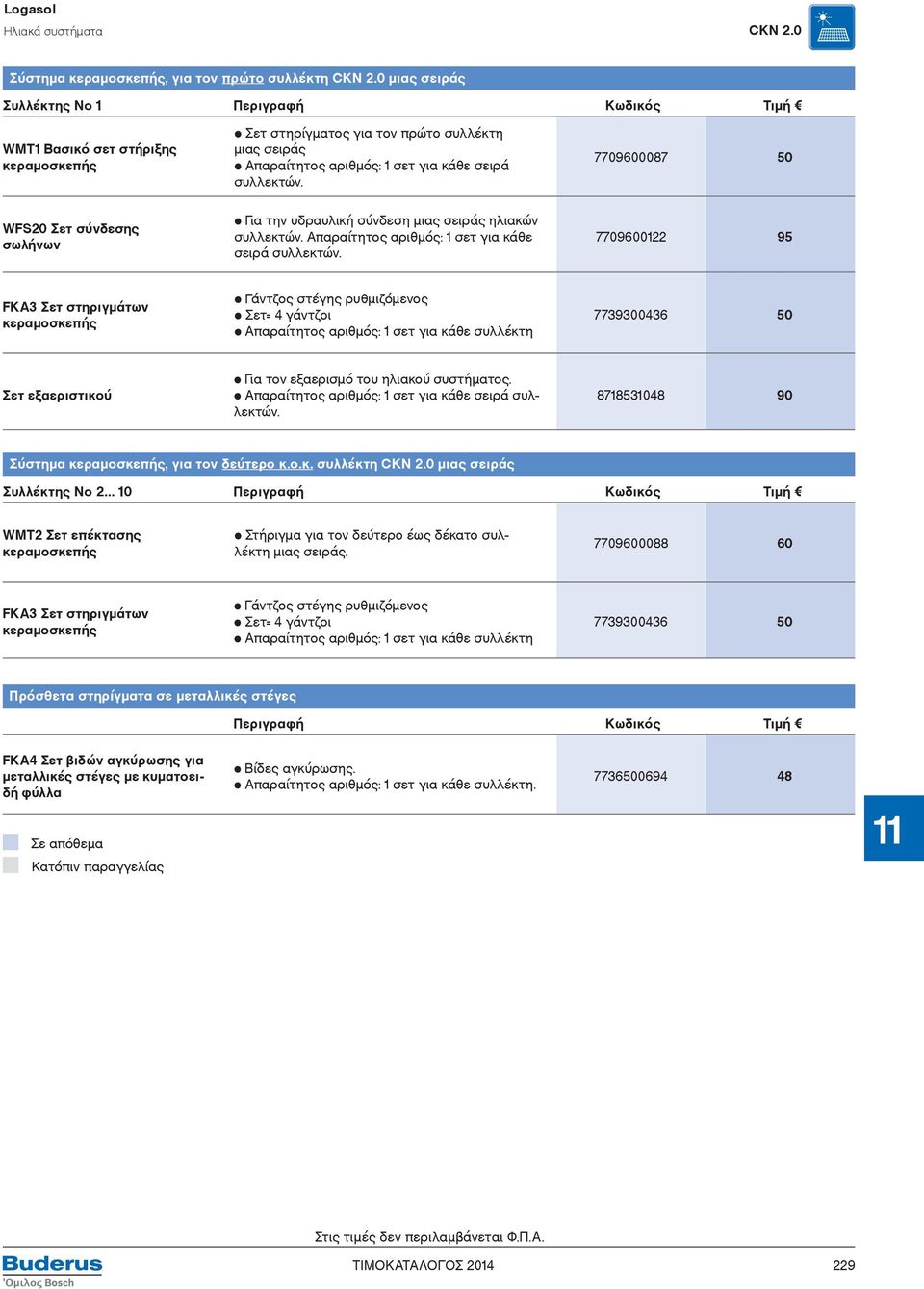

9 Logasol Ηλιακά συστήματα CKN 2.0 Σύστημα κεραμοσκεπής, για τον πρώτο συλλέκτη CKN 2.0 μιας σειράς Συλλέκτης Νο 1 Κωδικός Τιμή WMT1 Βασικό σετ στήριξης κεραμοσκεπής Σετ στηρίγματος για τον πρώτο συλλέκτη μιας σειράς Απαραίτητος αριθμός: 1 σετ για κάθε σειρά συλλεκτών WFS20 Σετ σύνδεσης σωλήνων Για την υδραυλική σύνδεση μιας σειράς ηλιακών συλλεκτών. Απαραίτητος αριθμός: 1 σετ για κάθε σειρά συλλεκτών FKA3 Σετ στηριγμάτων κεραμοσκεπής Γάντζος στέγης ρυθμιζόμενος Σετ= 4 γάντζοι Απαραίτητος αριθμός: 1 σετ για κάθε συλλέκτη Σετ εξαεριστικού Για τον εξαερισμό του ηλιακού συστήματος. Απαραίτητος αριθμός: 1 σετ για κάθε σειρά συλλεκτών Σύστημα κεραμοσκεπής, για τον δεύτερο κ.ο.κ. συλλέκτη CKN 2.0 μιας σειράς Συλλέκτης Νο Κωδικός Τιμή WMT2 Σετ επέκτασης κεραμοσκεπής Στήριγμα για τον δεύτερο έως δέκατο συλλέκτη μιας σειράς FKA3 Σετ στηριγμάτων κεραμοσκεπής Γάντζος στέγης ρυθμιζόμενος Σετ= 4 γάντζοι Απαραίτητος αριθμός: 1 σετ για κάθε συλλέκτη Πρόσθετα στηρίγματα σε μεταλλικές στέγες Κωδικός Τιμή FKA4 Σετ βιδών αγκύρωσης για μεταλλικές στέγες με κυματοειδή φύλλα Βίδες αγκύρωσης. Απαραίτητος αριθμός: 1 σετ για κάθε συλλέκτη

10 CKN 2.0 Logasol Ηλιακά συστήματα Σύστημα στήριξης ταράτσας, για τον πρώτο συλλέκτη CKN 2.0 μιας σειράς Συλλέκτης Νο 1 Κωδικός Τιμή WMF1 Βάση ταράτσας Βάση ταράτσας για τον πρώτο συλλέκτη μιας σειράς Κάθετη τοποθέτηση συλλέκτη, ρυθμιζόμενη κλίση συλλέκτη 15 ο, 20 ο και 35 ο Απαραίτητος αριθμός: Ένα τεμάχιο για κάθε σειρά συλλεκτών WMT1 Βασικό σετ στήριξης ταράτσας Σετ στηρίγματος για τον πρώτο συλλέκτη μιας σειράς Απαραίτητος αριθμός: 1 σετ για κάθε σειρά συλλεκτών WFS22 Σετ σύνδεσης σωλήνων Για την υδραυλική σύνδεση μιας σειράς ηλιακών συλλεκτών. Απαραίτητος αριθμός: 1 σετ για κάθε σειρά συλλεκτών Σύστημα στήριξης ταράτσας, για τον δεύτερο κ.ο.κ. συλλέκτη CKN 2.0 μιας σειράς Συλλέκτης Νο Κωδικός Τιμή WMF1 Βάση ταράτσας Βάση ταράτσας για τον δεύτερο έως δέκατο συλλέκτη μιας σειράς. Κάθετη τοποθέτηση συλλέκτη, ρυθμιζόμενη κλίση συλλέκτη 15 ο, 20 ο και 35 ο. Απαραίτητος αριθμός: Ένα τεμάχιο για κάθε σειρά συλλεκτών WMT2 Σετ επέκτασης ταράτσας Στήριγμα για τον δεύτερο έως δέκατο συλλέκτη μιας σειράς Πρόσθετα στηρίγματα σε ταράτσα Κωδικός Τιμή FKF13 Πρόσθετη στερέωση για βάση ταράτσας Για φορτία ανέμου έως 151 km/h και φορτία χιονιού έως max 2 kn/m 2 Απαραίτητος αριθμός: 1 σετ για κάθε συλλέκτη

11 Logasol Ηλιακά συστήματα SKN 4.0/ CKN 2.0 Κιτ υδραυλικής σύνδεσης Logasol KS Ονομασία Κωδικός Τιμή Logasol KS 0105E Σύστημα με μονοσωλήνο Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος για εγκαταστάσεις έως 5 συλλεκτών Περιλαμβάνει: Κυκλοφορητή ηλιακού DN 15, σύνδεση, βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, θερμόμετρο, βάνα πλήρωσης και εκκένωσης, αναμονή σύνδεσης δοχείου διαστολής, ροόμετρο Logasol KS0105 Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος για εγκαταστάσεις έως 5 συλλεκτών Περιλαμβάνει: Κυκλοφορητής ηλιακού UPS Βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, αναμονή σύνδεσης δοχείου διαστολής, ροόμετρο μπλε άσπρο Logasol KS0110 Logasol KS0120 Logasol KS0105 SC20 Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος για εγκαταστάσεις έως 10 συλλεκτών Περιλαμβάνει: Κυκλοφορητής ηλιακού UPS Βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, αναμονή σύνδεσης δοχείου διαστολής, ροόμετρο μπλε άσπρο Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος για εγκαταστάσεις έως 20 συλλεκτών Περιλαμβάνει: Κυκλοφορητής ηλιακού UPS βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, αναμονή σύνδεσης δοχείου διαστολής, ροόμετρο. μπλε άσπρο Κιτ υδραυλικής σύνδεσης ηλιακού συστήματος. με ενσωματωμένο ψηφιακό διαφορικό θερμοστάτη SC20 για εγκαταστάσεις έως 5 συλλέκτες. Περιλαμβάνει: Κυκλοφορητή UPS 15-40, βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης αναμονή σύνδεσης δοχείου διαστολής, ροόμετρο άσπρο Πρόσθετος εξοπλισμός κιτ υδραυλικής σύνδεσης Logasol KS Ονομασία Κωδικός Τιμή Logafix Solar Δοχείο διαστολής ηλιακού κυκλώματος. Προπίεση: 1,5 bar έως 35 lt, 2,5 bar έως 80lt. Μέγ. θερμοκρασία λειτουργίας: 120 C. Μεγ. θερμοκρασία στη μεμβρανη: 110 C. Μεγ. πίεση λειτουργίας: 6 bar. 18 lt 25 lt 35 lt 50 lt 80 lt ASS/ Αγωγός σύνδεσης Δοχείο διαστολής Εύκαμπτος ανοξείδωτος σωλήνας DN 20, μήκος 600 mm. Σύνδεση δοχείου διαστολής Logafix 25 έως 35 λίτρα. Παραδίδεται μαζί με τη βάση στήριξης τοίχου για δοχεία διαστολής 18 έως 25 λίτρα Θερμοστατική βάνα R 3/4 Θερμοστατική βάνα ανάμιξης και προστασίας ζεστού νερού χρήσης, ρύθμιση από 38 έως 60 C

12 SKN 4.0/ CKN 2.0 Logasol Ηλιακά συστήματα Τοποθέτηση Κιτ υδραυλικής σε ταράτσα σύνδεσης - Επιλογή FlowBox εξοπλισμού Solar και στήριξης Ονομασία Κωδικός Τιμή FlowBox Solar 8010 Κιτ υδραυλικής σύνδεσης ηλιακού συστήματος για εγκαταστάσεις έως 5 συλλέκτες. Περιλαμβάνει Κυκλοφορητή Grundfos Solar βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, εύκαμπτος σωλήνας, σύνδεσης δ.δ., στήριγμα τοίχου, ροόμετρο και απαερωτής FlowBox Solar 8010 Κιτ υδραυλικής σύνδεσης ηλιακού συστήματος για εγκαταστάσεις έως 10 συλλέκτες Περιλαμβάνει Κυκλοφορητή Grundfos Solar βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης εύκαμπτος σωλήνας, σύνδεσης δ.δ., στήριγμα τοίχου, ροόμετρο και απαερωτής FlowBox Solar 8010 LED Basic Κιτ υδραυλικής σύνδεσης ηλιακού συστήματος για εγκαταστάσεις έως 5 συλλέκτες με απλό διαφορικό θερμοστάτη. Περιλαμβάνει Κυκλοφορητή Grundfos Solar βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, εύκαμπτος σωλήνας, σύνδεσης δ.δ., στήριγμα τοίχου, ροόμετρο και απαερωτής FlowBox Solar 8010 LCD Advanced Κιτ υδραυλικής σύνδεσης ηλιακού συστήματος για εγκαταστάσεις έως 5 συλλέκτες με διαφορικό θερμοστάτη πολλαπλών δυνατοτήτων. Περιλαμβάνει Κυκλοφορητή Grundfos Solar βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, εύκαμπτος σωλήνας, σύνδεσης δ.δ., στήριγμα τοίχου, ροόμετρο και απαερωτής FlowBox Solar 8010 LCD Advanced Κιτ υδραυλικής σύνδεσης ηλιακού συστήματος για εγκαταστάσεις έως 10 συλλέκτες με διαφορικό θερμοστάτη πολλαπλών δυνατοτήτων. Περιλαμβάνει Κυκλοφορητή Grundfos Solar βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, εύκαμπτος σωλήνας, σύνδεσης δ.δ., στήριγμα τοίχου, ροόμετρο και απαερωτής Εφαρµογές µε διαφορικό θερµοστάτη πολλαπλών χρήσεων Flow Box Solar 8010 LCD Advanced T1 T1 T2 T1 T2 M T3 T3 T3 T1 T1 T3 T5 T3 T5 M 232

13 Logasol Ηλιακά συστήματα SKN 4.0/ CKN 2.0 Πρόσθετος εξοπλισμός Ονομασία Κωδικός Τιμή Logamatic SC10 Διαφορικός θερμοστάτης ηλιακού Παραδίδεται με τους αισθητήρες NTC ηλιακού συλλέκτη και θερμαντήρα Logamatic SC20 Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη ρύθμισης και ελέγχου του ηλιακού Παραδίδεται μαζί με τους αισθητήρες NTC ηλιακού συλλέκτη και ηλιακού θερμαντήρα Ηλεκτρική σύνδεση 230 V AC, 50Hz Πλακέτα FM 244 Πλακέτα ελέγχου ηλιακού συστήματος σε συνεργασία με έναν λέβητα Τοποθετείται στον πίνακα Logamatic 2107 Παραδίδεται μαζί με τους αισθητήρες ηλιακού συλλέκτη και ηλιακού θερμαντήρα Πλακέτα FM 443 Ενδείκνυται για τους πίνακες Logamatic 4211 και 4311/12 Η πλακέτα τοποθετείται μια φορά στον πίνακα Ελέγχει ένα ηλιακό σύστημα με 1 ή 2 Boiler π.χ. ένα θερμαντήρα νερού χρήσης SM και ένα δοχείο αδράνειας ή το Boiler Logalux PL /2S Παραδίδεται με το αισθητήριο ηλιακού συλλέκτη 6mm και το αισθητήριο θερμαντήρα 9mm Ρύθμιση ταχύτητας ηλιακού κυκλοφορητή - High - Flow / Low-Flow System Δυνατότητα υποστήριξης θέρμανσης σε συνδυασμό με το σετ HZG Δυνατότητα σύνδεσης σετ θερμιδομετρητή WMZ Πλακέτα SM 10 Πλακέτα ελέγχου ηλιακού συστήματος σε συνεργασία με έναν λέβητα Buderus EMS και πίνακα ελέγχου EMS Λειτουργία θέρμανσης ζεστού νερού από ηλιακό Τοποθέτηση στον πίνακα του λέβητα ή επίτοιχη ανάρτηση Παραδίδεται με το αισθητήριο ηλιακού συλλέκτη 6mm και το αισθητήριο θερμαντήρα 9mm Ρύθμιση ταχύτητας ηλιακού κυκλοφορητή - High- Flow/ Low-Flow System Σετ - HZG Σετ υποστήριξης θέρμανσης σε συνδυασμό με την πλακέτα FM 443 Ηλεκτροκίνητη τρίοδη βάνα κατεύθυνσης 1 & δυο αισθητήρια Σετ υποστήριξης θέρμανσης και SC 10 Αποτελούμενο από τρίοδη βάνα κατεύθυνσης και διαφορικό θερμοστάτη Θερμιδομετρητής Σετ θερμομέτρησης του ηλιακού κυκλώματος σε συνδυασμό με την πλακέτα FM 443 Αποτελείται από έναν ογκομετρητή και δυο αισθητήρες έως 5 συλλέκτες έως 10 συλλέκτες Ηλεκ. προστασία υπέρτασης Αντικεραυνική προστασία του πίνακα ελέγχου Συνδέεται στο αισθητήριο του συλλέκτη Θερμικό ηλιακό υγρό Αντιψυκτική και αντιδιαθρωτική προστασία της ηλιακής εγκατάστασης Μίγμα νερό - γλυκόλης 50:50 Μπιτόνι 20 λίτρων Αντλία χειροκίνητη Για τη συμπλήρωση της εγκατάστασης με το ηλιακό υγρό

14 Πακέτα με PL 750/2S & συλλέκτη SKN 4.0 Logasol Ηλιακά συστήματα Logalux PL 750/2S για υποστήριξη θέρμανσης και παραγωγή ζεστού νερού χρήσης σε ταράτσα Ενδεικτικές φωτογραφίες προϊόντων Ηλιακός συλλέκτης SKN 4.0-s Ηλιακός θερμαντήρας Logalux PL 750/2S Logafix Solar - Δοχείο διαστολής ηλιακού 35 L Δισωλήνιο Κιτ Logasol KS0105 Κωδικός Τεμάχια Τιμή / Τεμαχ. Τιμή Ηλιακός συλλέκτης SKN 4.0-s Σετ σύνδεσης σωλήνων ταράτσας Σετ εξαεριστικού Βάση ταράτσας Επέκταση βάσης στήριξης ταράτσας Logalux PL 750/2S Ηλιακός θερμαντήρας HZG- Σετ υποστήριξης θέρμανσης Ηλεκτροκίνητη τρίοδη βάνα 1 σε συνδυασμό με την πλακέτα FM 443 ή SC10 Logasol KS Δισωλήνιο Κιτ Υδραυλικής σύνδεσης ηλιακού κυκλώματος Logafix Solar 35 - Δοχείο διαστολής ηλιακού 35 L ASS/ Αγωγός σύνδεσης δοχείου διαστολής Θερμοστατική βάνα ανάμιξης και προστασίας ζεστού νερού χρήσης από 38 έως 60 C Θερμικό ηλιακό υγρό, μίγμα νερό-γλυκόλης 50: Μπιτόνι 20 λίτρων Σύνολο = Πρόσθετος εξοπλισμός Logamatic SC 10 - Διαφορικός θερμοστάτης ηλιακού Logamatic SC 20 - Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη FM Πλακέτα ηλιακού για πίνακα Logamatic 2107 FM 443 -Πλακέτα ηλιακού για τον πίνακα Logamatic 4211 Κωδικός Τιμή

15 Logasol Ηλιακά συστήματα Πακέτα με PL 750/2S & συλλέκτη SKN 4.0 Logalux PL 750/2S υποστήριξη θέρμανσης και παραγωγή ζεστού νερού χρήσης σε κεραμοσκεπή Ενδεικτικές φωτογραφίες προϊόντων Ηλιακός συλλέκτης SKN 4.0-s Ηλιακός θερμαντήρας Logalux PL 750/2S Logafix Solar - Δοχείο διαστολής ηλιακού 35 L Δισωλήνιο Κιτ Logasol KS0105 Κωδικός Τεμάχια Τιμή / Τεμαχ. Τιμή Ηλιακός συλλέκτης SKN 4.0-s Σετ σύνδεσης σωλήνων κεραμοσκεπής Σετ εξαεριστικού Βασικό σετ στήριξης κεραμοσκεπής Σετ στηρίγματα - γάντζοι στέγης (4 τεμάχια) Σετ επέκτασης κεραμοσκεπής Logalux PL 750/2S Ηλιακός θερμαντήρας HZG - Σετ υποστήριξης θέρμανσης - Ηλεκτροκίνητη τρίοδη βάνα 1 σε συνδυασμό με την πλακέτα FM 443 ή SC10 Logasol KS Δισωλήνιο Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος Logafix Solar 35 - Δοχείο διαστολής ηλιακού 35 L ASS/ Αγωγός σύνδεσης δοχείου διαστολής Θερμοστατική βάνα ανάμιξης και προστασίας ζεστού νερού χρήσης από 38 έως 60 C Θερμικό υγρό, μίγμα νερό-γλυκόλης 50: Σύνολο = Πρόσθετος εξοπλισμός Logamatic SC 10 - Διαφορικός θερμοστάτης ηλιακού Logamatic SC 20 - Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη FM Πλακέτα ηλιακού για πίνακα Logamatic 2107 FM Πλακέτα ηλιακού για τον πίνακα Logamatic 4211 Κωδικός Τιμή

16 Πακέτα με SM 290 & συλλέκτη SKN 4.0 Logasol Ηλιακά συστήματα Σύστημα παραγωγής ζεστού νερού χρήσης Logasol Classic, ταράτσα Ενδεικτικές φωτογραφίες προϊόντων Ηλιακός συλλέκτης SΚΝ 4.0-s Ηλιακός Θερμαντήρας Logalux SM 290 Logafix Solar - Δοχείο διαστολής ηλιακού 25 L Δισωλήνιο Κιτ Logasol KS0105 Κωδικός Τεμάχια Τιμή / Τεμαχ. Τιμή Ηλιακός συλλέκτης SKN 4.0-s Σετ σύνδεσης σωλήνων ταράτσας Σετ εξαεριστικού Βάση ταράτσας Επέκταση βάσης στήριξης ταράτσας Logalux SM Logasol KS Δισωλήνιο Κιτ Υδραυλικής σύνδεσης ηλιακού κυκλώματος Logafix Solar 25 - Δοχείο διαστολής ηλιακού 25 L ASS/ Αγωγός σύνδεσης δοχείου διαστολής Θερμοστατική βάνα ανάμιξης και προστασίας ζεστού νερού χρήσης από 38 έως 60 C Θερμικό ηλιακό υγρό, μίγμα νερό-γλυκόλης 50: Μπιτόνι 20 λίτρων Ηλεκτρική αντίσταση Drallos Σύνολο = Πρόσθετος εξοπλισμός Logamatic SC 10 - Διαφορικός θερμοστάτης ηλιακού Logamatic SC 20 - Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη FM Πλακέτα ηλιακού για πίνακα Logamatic 2107 FM 443 -Πλακέτα ηλιακού για τον πίνακα Logamatic 4211 Κωδικός Τιμή

17 Logasol Ηλιακά συστήματα Πακέτα με SM 290 & συλλέκτη SKN 4.0 Σύστημα παραγωγής ζεστού νερού χρήσης Logasol Classic, κεραμοσκεπή Ενδεικτικές φωτογραφίες προϊόντων Ηλιακός συλλέκτης SΚΝ 4.0-s Ηλιακός Θερμαντήρας Logalux SM 290 Logafix Solar - Δοχείο διαστολής ηλιακού 25 L Δισωλήνιο Κιτ Logasol KS0105 Κωδικός Τεμάχια Τιμή / Τεμαχ. Τιμή Ηλιακός συλλέκτης SKN 4.0-s Σετ σύνδεσης σωλήνων κεραμοσκεπής Σετ εξαεριστικού Βασικό σετ στήριξης κεραμοσκεπής Σετ στηρίγματα - γάντζοι στέγης (4 τεμάχια) Σετ επέκτασης κεραμοσκεπής Logalux SM Logasol KS Δισωλήνιο Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος Logafix Solar 25 - Δοχείο διαστολής ηλιακού 25 L ASS/ Αγωγός σύνδεσης δοχείου διαστολής Θερμοστατική βάνα ανάμιξης και προστασίας ζεστού νερού χρήσης από 38 έως 60 C Θερμικό υγρό, μίγμα νερό-γλυκόλης 50: Ηλεκτρική αντίσταση Drallos Σύνολο= Πρόσθετος εξοπλισμός Logamatic SC 10 - Διαφορικός θερμοστάτης ηλιακού Logamatic SC 20 - Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη FM Πλακέτα ηλιακού για πίνακα Logamatic 2107 FM Πλακέτα ηλιακού για τον πίνακα Logamatic 4211 Κωδικός Τιμή

18 Πακέτα με Flamco Duo Solar 300lt & συλλέκτη CKN 2.0 Logasol Ηλιακά συστήματα Σύστημα παραγωγής ζεστού νερού χρήσης Logasol Classic, κεραμοσκεπή Ενδεικτικές φωτογραφίες προϊόντων Ηλιακός συλλέκτης CKN 2.0 Ηλιακός θερμαντήρας Flamco Duo Solar 300 l Logafix Solar - Δοχείο διαστολής ηλιακού 25 L Μονοσωλήνιο Κιτ Logasol KS0105 Ε Κωδικός Τεμάχια Τιμή / Τεμαχ. Τιμή Ηλιακός συλλέκτης CKN Σετ σύνδεσης σωλήνων κεραμοσκεπής Σετ εξαεριστικού Βασικό σετ στήριξης κεραμοσκεπής Σετ στηρίγματα - γάντζοι στέγης (4 τεμάχια) Σετ επέκτασης κεραμοσκεπής Flamco Duo Solar 300l Logasol KS0105Ε - Μονοσωλήνιο Κιτ Υδραυλικής σύνδεσης ηλιακού κυκλώματος Logafix Solar 25- Δοχείο διαστολής ηλιακού 25 L ASS/ Αγωγός σύνδεσης δοχείου διαστολής Θερμικό υγρό, μίγμα νερό-γλυκόλης 50: Ηλεκτρική αντίσταση Drallos Σύνολο= Πρόσθετος εξοπλισμός Logamatic SC 10 - Διαφορικός θερμοστάτης ηλιακού Logamatic SC 20 - Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη FM Πλακέτα ηλιακού για πίνακα Logamatic 2107 FM 443 -Πλακέτα ηλιακού για τον πίνακα Logamatic 4211 Κωδικός Τιμή

19 Logasol Ηλιακά συστήματα Πακέτα με Flamco Duo Solar 300lt & συλλέκτη CKN 2.0 Σύστημα παραγωγής ζεστού νερού χρήσης Logasol Classic, ταράτσα Ενδεικτικές φωτογραφίες προϊόντων Ηλιακός συλλέκτης CKN 2.0 Ηλιακός θερμαντήρας Flamco Duo Solar 300 l Logafix Solar - Δοχείο διαστολής ηλιακού 25 L Μονοσωλήνιο Κιτ Logasol KS0105 Ε Κωδικός Τεμάχια Τιμή / Τεμαχ. Τιμή Ηλιακός συλλέκτης CKN Σετ σύνδεσης σωλήνων ταράτσας Σετ εξαεριστικού Βάση ταράτσας Επέκταση βάσης ταράτσας Flamco Duo Solar 300l Logasol KS0105Ε - Μονοσωλήνιο Κιτ Υδραυλικής σύνδεσης ηλιακού κυκλώματος Logafix Solar 25- Δοχείο διαστολής ηλιακού 25 L ASS/ Αγωγός σύνδεσης δοχείου διαστολής Θερμικό υγρό, μίγμα νερό-γλυκόλης 50: Ηλεκτρική αντίσταση Drallos Σύνολο= Πρόσθετος εξοπλισμός Logamatic SC 10 - Διαφορικός θερμοστάτης ηλιακού Logamatic SC 20 - Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη FM Πλακέτα ηλιακού για πίνακα Logamatic 2107 FM Πλακέτα ηλιακού για τον πίνακα Logamatic 4211 Κωδικός Τιμή

20 Bosch TSS FCB-1/ FCC-1 Bosch Ηλιακά συστήματα Bosch TSS FCB-1/ FCC-1 θερμοσιφωνικό ηλιακό σε ταράτσα Τύπος TSS FCB/ 150 TSS FCC/150 TSS FCC/ 200 TSS FCBx2/200 TSS FCCΧ2/ 300 Τοποθέτηση κατακόρυφη κατακόρυφη κατακόρυφη κατακόρυφη κατακόρυφη Ύψος 1705 mm 1705 mm 1705 mm 1705 mm 1705 mm Πλάτος 2365 mm 2365 mm 2365 mm 2365 mm 2365 mm Μήκος 1120 mm 1120 mm 1320 mm 2100 mm 2100 mm Επιφάνεια συλλέκτη 2,09 m 2 2,09 m 2 2,09 m 2 2 x 2,09 m 2 2 x 2,09 m 2 Βαθμός αποδόσης η0 69% 76% 76% 69% 69% Δοχείο 150 lt 150 lt 200 lt 200 lt 300 lt Ολικό βάρος με νερό 290 kg 290 kg 340 kg 340 kg 510 kg Hλιακός συλλέκτης υψηλής απόδοσης με πλαίσιο από αλουμίνιο και προστατευτικές γωνίες ασφαλείας χωρίς κυάθιο για αισθητήριο. Απορροφητής χαλκού αλουμινίου με επιλεκτική επίστρωση PVD. Τοποθέτηση σε ταράτσα. Για παράλληλη λειτουργία με επίτοιχο λέβητα ή ταχυθερμαντήρα αερίου υπάρχει η δυνατότητα σύνδεσης με το Solar Kit Η γωνία κλίσης για τα ηλιακά σε ταράτσα είναι 35. Κρύσταλλο ασφαλείας 3,2 mm με αντοχή στο χαλάζι. Θερμομόνωση από ορυκτοβάμβακα πάχους 55 mm, ανθεκτική στις υψηλές θερμοκρασίες. Ταχυσύνδεσμοι με εύκαμπτους σωλήνες από EPDM και συνδετήρες κλιπ για γρήγορη συναρμολόγηση. Ηλεκτρική αντίσταση 3 kw. Συλλέκτης με ευρωπαϊκή πιστοποίηση CE Solarkeymark. Tοποθέτηση σε ταράτσα Σύστημα Αριθ. συλλεκτών Κωδικός Logasol TSS LT Διπλής ενέργειας 1 SKW1C150Τ Logasol TSS LT plus Διπλής ενέργειας 1 SKW1C150Τ-plus Logasol TSS LT plus Διπλής ενέργειας 1 SKW1C200Τ-plus Logasol TSS LT Διπλής ενέργειας 2 SKW2C200Τ Logasol TSS LT plus Διπλής ενέργειας 2 SKW2C300Τ-plus Το ηλιακό σύστημα TSS παραδίδεται μαζί με τις βάσεις ταράτσας από αλουμίνιο, το πλήρες σετ σύνδεσης και το ειδικό οικολογικό αντιψυκτικό υγρό 1) Το SOLAR KEYMARK είναι ένα εθελοντικό σχήμα πιστοποίησης το οποίο αναπτύχθηκε από την Ευρωπαϊκή Επιτροπή Προτύπων - European Committee for Standardisation (CEN) και πιστοποιεί ότι το προϊόν έχει συμμορφωθείμε τα σχετικά Ευρωπαϊκά Πρότυπα. Είναι το πρώτο αναγνωρισμένο παν-ευρωπαϊκό σήμα ποιότητας για τα θερμικά ηλιακά προϊόντα. 2) Σήμα το οποίο τεκμηριώνει τη συμφωνία ενός προϊόντος με το DIN, το EN DIN ή τα πρότυπα του DIN EN ISO και πιστοποιεί τις απαιτήσεις προγραμμάτων τεκμηρίωσης 240

21 Bosch Ηλιακά συστήματα Bosch TSS FCB-1/ FCC-1 Bosch TSS FCB-1/ FCC-1 Θερμοσιφωνικό ηλιακό σε κεραμοσκεπή Τύπος TSS FCB/ 150 TSS FCC/150 TSS FCC/ 200 TSS FCBx2/200 TSS FCCΧ2/ 300 Τοποθέτηση κατακόρυφη κατακόρυφη κατακόρυφη κατακόρυφη κατακόρυφη Ύψος 1705 mm 1705 mm 1705 mm 1705 mm 1705 mm Πλάτος 2365 mm 2365 mm 2365 mm 2365 mm 2365 mm Μήκος 1120 mm 1120 mm 1320 mm 2100 mm 2100 mm Επιφάνεια συλλέκτη 2,09 m 2 2,09 m 2 2,09 m 2 2 x 2,09 m 2 2 x 2,09 m 2 Βαθμός αποδόσης η0 69% 76% 76% 69% 76% Δοχείο 150 lt 150 lt 200 lt 200 lt 300 lt Ολικό βάρος με νερό 290 kg 290 kg 340 kg 340 kg 510 kg Hλιακός συλλέκτης υψηλής απόδοσης με πλαίσιο από αλουμίνιο και προστατευτικές γωνίες ασφαλείας χωρίς κυάθιο για αισθητήριο. Απορροφητής χαλκού αλουμινίου με επιλεκτική επίστρωση PVD. Τοποθέτηση σε κεραμοσκεπή. Για παράλληλη λειτουργία με επίτοιχο λέβητα ή ταχυθερμαντήρα αερίου υπάρχει η δυνατότητα σύνδεσης με το Solar Kit Η γωνία κλίσης ρυθμίζεται σύμφωνα με τις απαιτήσεις της στέγης και κυμαίνεται μεταξύ 25 και 45. Κρύσταλλο ασφαλείας 3,2 mm με αντοχή στο χαλάζι. Θερμομόνωση από ορυκτοβάμβακα πάχους 55 mm, ανθεκτική στις υψηλές θερμοκρασίες. Ταχυσύνδεσμοι με εύκαμπτους σωλήνες από EPDM και συνδετήρες κλιπ για γρήγορη συναρμολόγηση. Ηλεκτρική αντίσταση 3 kw. Συλλέκτης με ευρωπαϊκή πιστοποίηση CE Solarkeymark. Tοποθέτηση σε κεραμοσκεπή Σύστημα Αριθ. συλλεκτών Κωδικός Logasol TSS LT Διπλής ενέργειας 1 SKW1C150K Logasol TSS LT plus Διπλής ενέργειας 1 SKW1C150K-plus Logasol TSS LT plus Διπλής ενέργειας 1 SKW1C200K-plus Logasol TSS LT Διπλής ενέργειας 2 SKW2C200K Logasol TSS LT plus Διπλής ενέργειας 2 SKW2C300K-plus Το ηλιακό σύστημα TSS παραδίδεται μαζί με τις βάσεις κεραμοσκεπής από αλουμίνιο, το πλήρες σετ σύνδεσης και το ειδικό οικολογικό αντιψυκτικό υγρό 1) Το SOLAR KEYMARK είναι ένα εθελοντικό σχήμα πιστοποίησης το οποίο αναπτύχθηκε από την Ευρωπαϊκή Επιτροπή Προτύπων - European Committee for Standardisation (CEN) και πιστοποιεί ότι το προϊόν έχει συμμορφωθείμε τα σχετικά Ευρωπαϊκά Πρότυπα. Είναι το πρώτο αναγνωρισμένο παν-ευρωπαϊκό σήμα ποιότητας για τα θερμικά ηλιακά προϊόντα. 2) Σήμα το οποίο τεκμηριώνει τη συμφωνία ενός προϊόντος με το DIN, το EN DIN ή τα πρότυπα του DIN EN ISO και πιστοποιεί τις απαιτήσεις προγραμμάτων τεκμηρίωσης 241

22 BT Solar - Τ BT Solar Ηλιακά θερμοσιφωνικά συστήματα BT Solar-T Θερμοσιφωνικό ηλιακό σύστημα Το δοχείο βρίσκεται σε χαμηλή θέση πίσω από τον συλλέκτη. Συνδέσεις θερμικού φορέα με χάλκινους σωλήνες και προστατευτική θερμομονωτική μόνωση 13 mm (αντοχή ακόμη και στους 175 o C). Συγκόλληση απορροφητή με τη νέα τεχνολογία Laser (μεγαλύτερη απορροφητική επιφάνεια 2,5%). Επιλεκτική επιφάνεια Alu Sunselect α= 95% ± 2%, = 5% ± 2%. Γυαλί ασφαλείας 4mm με υψηλή διαπερατότητα τα 90,0% ±0,5%. Προφίλ αλουμινίου με ηλεκτροστατική βαφή για μεγαλύτερη προστασία. Ηλιακό σύστημα για ταράτσα, κεραμοσκεπή, διπλής και τριπλής ενέργειας. Για τοποθέτηση σε ταράτσα Δοχείο Σύστημα Κωδικός BT Solar-T 150 L 150 Διπλής BT150T2F 895 BT Solar-T 150 L 150 Τριπλής BT150T3F 970 BT Solar-T 200 L 200 Διπλής BT200T2F BT Solar-T 200 L 200 Τριπλής BT200T3F BT Solar-T 300 L 300 Διπλής BT300T2F BT Solar-T 300 L 300 Τριπλής BT300T3F Για τοποθέτηση σε κεραμοσκεπή Δοχείο Σύστημα Κωδικός BT Solar-T 150 L 150 Διπλής BT150T2R 920 BT Solar-T 150 L 150 Τριπλής BT150T3R 995 BT Solar-T 200 L 200 Διπλής BT200T2R BT Solar-T 200 L 200 Τριπλής BT200T3R BT Solar-T 300 L 300 Διπλής BT300T2R BT Solar-T 300 L 300 Τριπλής BT300T3R Το θερμοσιφωνικό ηλιακό σύστημα παραδίδεται μαζί με τις βάσεις, το πλήρες σετ σύνδεσης και το αντιψυκτικό υγρό. 242

23 BT Solar Ηλιακά θερμοσιφωνικά συστήματα BT Solar - Η BT Solar-H Θερμοσιφωνικό ηλιακό σύστημα Το δοχείο βρίσκεται σε μικρή απόσταση πάνω από τον συλλέκτη. Συνδέσεις θερμικού φορέα με χάλκινους σωλήνες και θερμομόνωση 13 mm (αντοχή ακόμη και στους 175 o C). Συγκόλληση απορροφητή με τη νέα τεχνολογία Laser (μεγαλύτερη απορροφητική επιφάνεια 2,5%). Επιλεκτική επιφάνεια Alu Sunselect α= 95% ± 2%, = 5% ± 2%. Γυαλί ασφαλείας 4mm με υψηλή διαπερατότητα τα 90,0% ± 0,5%. Προφίλ αλουμινίου με ηλεκτροστατική βαφή για μεγαλύτερη προστασία. Ηλιακό σύστημα για ταράτσα, κεραμοσκεπή, διπλής και τριπλής ενέργειας. Για τοποθέτηση σε ταράτσα και κεραμοσκεπή Δοχείο Σύστημα Κωδικός BT Solar-Η 150 L 150 Διπλής BT150H2F 850 BT Solar-Η 150 L 150 Τριπλής BT150H3F 925 BT Solar-Η 200 L 200 Διπλής BT200H2F 955 BT Solar-Η 200 L 200 Τριπλής BT200H3F BT Solar-Η 300 L 300 Διπλής BT300H2F BT Solar-Η 300 L 300 Τριπλής BT300H3F

24 BT Solar - Ι (με ανοξείδωτο θερμοδοχείο) BT Solar Ηλιακά θερμοσιφωνικά συστήματα BT Solar- I Θερμοσιφωνικό ηλιακό σύστημα με ΙΝΟΧ θερμοδοχείο Το ανοξείδωτο δοχείο βρίσκεται σε μικρή απόσταση πάνω από τον συλλέκτη. Συνδέσεις θερμικού φορέα με χάλκινους σωλήνες και θερμομόνωση 13 mm (αντοχή ακόμη και στους 175 o C). Συγκόλληση απορροφητή με τη νέα τεχνολογία Laser (μεγαλύτερη απορροφητική επιφάνεια 2,5%). Επιλεκτική επιφάνεια Alu Sunselect α= 95% ± 2%, = 5% ± 2% Γυαλί ασφαλείας 4mm με υψηλή διαπερατότητα τα 90,0% ± 0,5%. Προφίλ αλουμινίου με ηλεκτροστατική βαφή για μεγαλύτερη προστασία. Ηλιακό σύστημα για ταράτσα, κεραμοσκεπή, διπλής και τριπλής ενέργειας. Για τοποθέτηση σε ταράτσα Δοχείο Σύστημα Κωδικός BT Solar-Ι 150 L 150 Διπλής BT150I2F BT Solar-Ι 150 L 150 Τριπλής BT150I3F BT Solar-Ι 200 L 200 Διπλής BT200I2F BT Solar-Ι 200 L 200 Τριπλής BT200I3F BT Solar-Ι 300 L 300 Διπλής BT300I2F BT Solar-Ι 300 L 300 Τριπλής BT300I3F
