1 Ανάπτυξη εργαλειοθήκης στο ArcGIS, για τον έλεγχο ποιότητας Δασικών Χαρτών Λιάνα Βαρελά - Γεωλόγος ΕΚΧΑ Α.Ε. Τμήμα Τεχνικής Υποστήριξης & Ελέγχου Ποιότητας Δασικών Χαρτών Μεσογείων 292, Χολαργός Αθήνα evarela@ktimatologio.gr

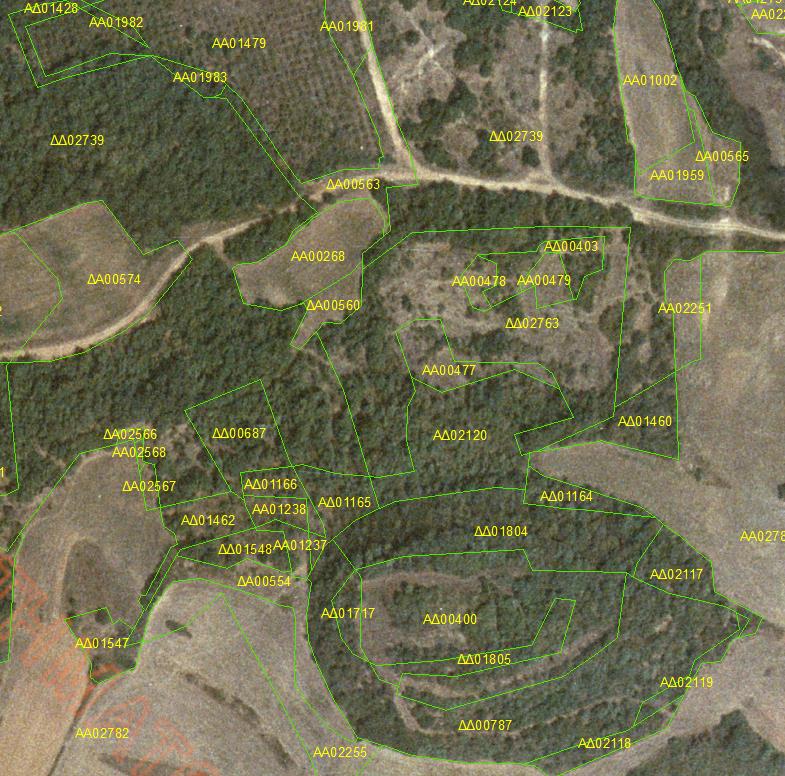

2 Δασικοί Χάρτες Κατάρτιση: ξεκίνησε το 1998 Σκοπός: ο διαχρονικός (σήμερα και στο παρελθόν) και χωρικός (γεωγραφικός) προσδιορισμός και η αποτύπωση των δασών και των δασικών εκτάσεων, με στόχο την περιβαλλοντική προστασία των δασών και των δασικών εκτάσεων. Μέχρι σήμερα έχει ανατεθεί το 50% του συνόλου της χώρας Απόδοση στον πρόσφατο και ιστορικό ΟΦΧ

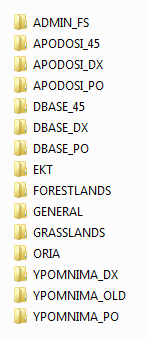

3 Στάδια & Παραδοτέα Μελέτης Δομή παραδοτέων 2 ου σταδίου Κάθε μελέτη υλοποιείται σε 4 στάδια Τα παραδοτέα κάθε σταδίου αντιστοιχούν στο σύνολο της περιοχής μελέτης Περιλαμβάνουν τα παρακάτω σετ δεδομένων, για δύο περιόδους (πρόσφατος και ιστορικός ΟΦΧ): o αρχεία dxf (απόδοση & υπομνήματα) o αρχεία shapefile (απόδοση) o βάσεις δεδομένων σε μορφή mdb & dbf Στα παραδοτέα περιλαμβάνονται και όλα τα συμπληρωματικά δεδομένα που ελήφθησαν υπόψη στην κατάρτιση του ΔΧ (διοικητικά όρια, κτηματικοί χάρτες, διανομές, πολεοδομικά όρια κλπ)

4 Όγκος παραδοτέων προς έλεγχο Δομή παραδοτέων 4 ου σταδίου Ο έλεγχος πραγματοποιείται στο 100% των παραδοτέων, ανά Περιφερειακή Ενότητα (Νομό) o 1 4 Περιφερειακές Ενότητες ανά μελέτη Σύνολα παραδοτέων 2 ου σταδίου ανά Περιφερειακή Ενότητα: o ~ 1200 αρχεία dxf (πινακίδες διανομής 1:5000), αποδόσεις και υπομνήματα ιστορικού και πρόσφατου ΟΦΧ o ~ 280 αρχεία shapefile (ΟΤΑ), αποδόσεις ιστορικού και πρόσφατου ΟΦΧ o ~ 560 αρχεία mdb & dbf (OTA), βάσεις δεδομένων ιστορικού και πρόσφατου ΟΦΧ

5 Ανάγκη αυτοματοποίησης Οι παραπάνω αριθμοί προσαυξάνονται στο 4 ο στάδιο, κατά 100% για τα αρχεία dxf και κατά 50% για τα αρχεία shapefile, mdb & dbf Γίνεται προφανής η ανάγκη αυτοματοποίησης των ελέγχων Η ανάπτυξη της εργαλειοθήκης ξεκίνησε το τελευταίο τρίμηνο του 2012

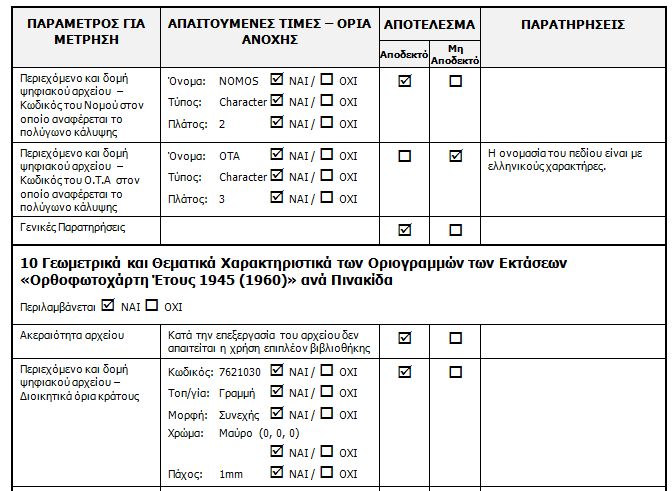

6 Καθορισμός απαιτήσεων / checklist Ο καθορισμός των απαιτήσεων έγινε από το Τμήμα Τεχνικής Υποστήριξης & Ελέγχου Ποιότητας Δασικών Χαρτών της ΕΚΧΑ Α.Ε. o Ταρναράς Ιωάννης (Προϊστάμενος ΤΤΥΕΠΔΧ) o Τυπάλδου Ελίνα (Στέλεχος ΤΤΥΕΠΔΧ) o Παπαθάνου Μαριάννα (τ. Στέλεχος ΤΤΥΕΠΔΧ) o Κουτσονάκου Καλλιόπη (Στέλεχος ΤΤΥΕΠΔΧ) Συντάχθηκαν διορθωτικές λίστες (checklists) για κάθε στάδιο, στις οποίες καταγράφονται τα αποτελέσματα των ελέγχων και αποστέλλονται στον Ανάδοχο, ώστε να προβεί στις απαραίτητες διορθώσεις.

7 Καθορισμός απαιτήσεων / checklist

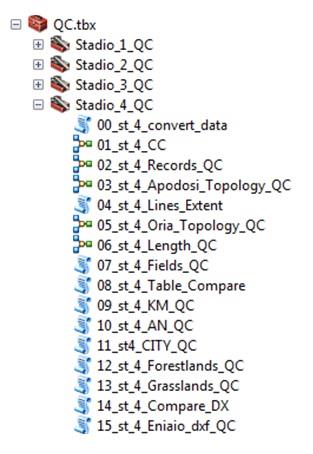

8 Ανάπτυξη εργαλειοθήκης στο ArcGIS Σχεδιάστηκε ένα σετ εργαλείων για κάθε στάδιο Συνολικά αναπτύχθηκαν 44 εργαλεία: o 5 για το 1 ο στάδιο o 12 για το 2 ο στάδιο o 11 για το 3 ο στάδιο o 16 για το 4 ο στάδιο Ο ανάπτυξη των εργαλείων έγινε με χρήση: Model Builder ArcGIS Python

9 Σημεία ελέγχου στο checklist Τα checklists των 4 σταδίων (ποιότητας & πληρότητας) περιλαμβάνουν συνολικά 182 ενότητες, με 2793 σημεία ελέγχου Από αυτά τα 184 αφορούν ελέγχους αναλογικών παραδοτέων, οι οποίοι πραγματοποιούνται δειγματοληπτικά Για 165 από τα 2609 σημεία ελέγχου των ψηφιακών παραδοτέων, γίνεται δειγματοληπτικός έλεγχος Τα υπόλοιπα 2444 σημεία (93,7% των ελέγχων των ψηφιακών παραδοτέων), ελέγχονται με την εργαλειοθήκη

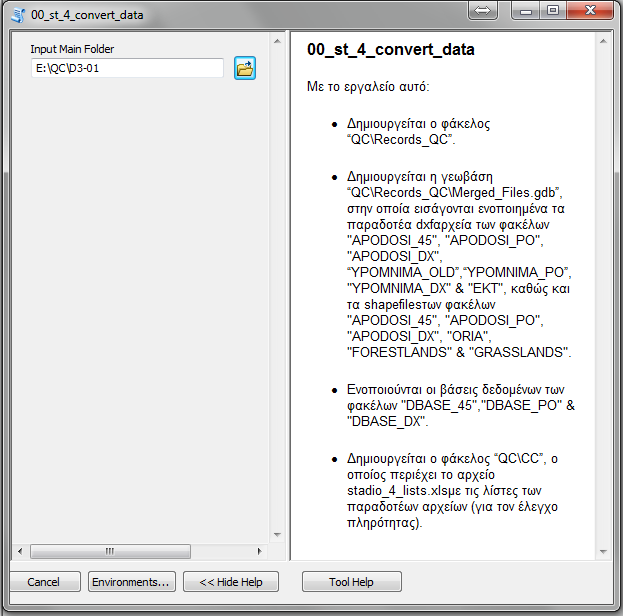

10 Χρήση των εργαλείων Τα εργαλεία τρέχουν μέσα από το περιβάλλον του ArcGIS Ελάχιστος αριθμός παραμέτρων (inputs), λόγω της προκαθορισμένης δομής των δεδομένων Βοήθεια στο παράθυρο εισαγωγής των παραμέτρων (σύντομη περιγραφή του εργαλείου και των εξαγόμενων αποτελεσμάτων, περιγραφή της απαιτούμενης παραμέτρου)

11 Μ ο ν τ έ λ ο ε λ έ γ χ ο υ ε γ γ ρ α φ ώ ν π ί ν α κ α

12 Είδη ελέγχων Έλεγχος ιδιοτήτων των γραμμών και των κειμένων των αρχείων dxf (χρώμα, πάχος, τύπος) Έλεγχος των εγγραφών των πινάκων των αρχείων shapefile, σε μεμονωμένα πεδία (π.χ. λατινικοί χαρακτήρες) και συνδυαστικά μεταξύ των εγγραφών των πεδίων Τοπολογικοί έλεγχοι, σε μεμονωμένα αρχεία (π.χ. επικαλύψεις ή ελεύθερες κορυφές) ή συνδυαστικά μεταξύ των αρχείων (π.χ. τα όρια των αρχείων dxf να ταυτίζονται με τα όρια των shapefiles) Έλεγχος των ιδιοτήτων των πεδίων (Field Properties) Σύγκριση πινάκων (π.χ. μεταξύ αρχείων mdb & dbf) Έλεγχος πληρότητας (αν έχουν παραδοθεί όλα τα προβλεπόμενα αρχεία και με την σωστή ονομασία)

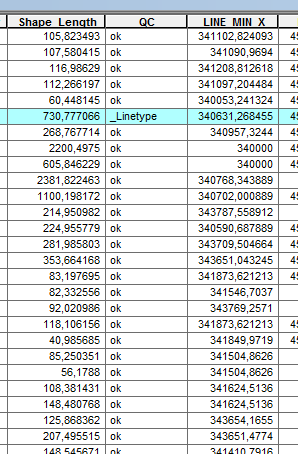

13 Μορφή εξαγόμενων αποτελεσμάτων Τα αποτελέσματα εξάγονται με τις εξής μορφές: o Σε στήλη που εισάγεται στους πίνακες που ελέγχονται (ιδιότητες γραμμών των αρχείων dxf, attribute tables των πολυγωνικών shapefiles, πληρότητα) o Σε γεωβάσεις (τοπολογίες) o Σε αρχεία ascii (field properties, σύγκριση πινάκων)

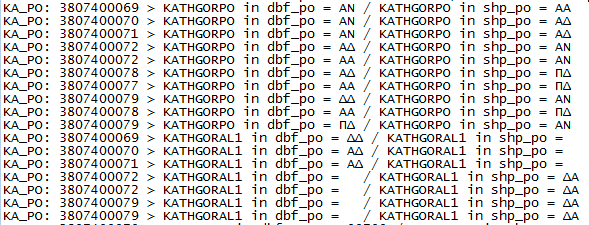

14 Μορφή εξαγόμενων αποτελεσμάτων Στα αρχεία ascii αναγράφονται μόνο τα λάθη, ώστε ο χρήστης να έχει την δυνατότητα να τα εντοπίζει με ευκολία

15 Όγκος δεδομένων που ελέγχθηκαν Το δεύτερο εξάμηνο του 2015 (ολοκλήρωση μελετών ΕΣΠΑ) έγιναν: o 52 παραδόσεις μελετών (μαζί με τις επανυποβολές) Αντιστοιχούν σε: o ~ αρχεία dxf o ~ αρχεία shapefile o ~ βάσεις δεδομένων (mdb & dbf) o ~ συμπληρωματικά δεδομένα (διοικητικά όρια, κτηματικοί χάρτες, διανομές, πολεοδομικά όρια κλπ) Ποσοστό ελέγχου 100%

16 Μέσος Όρος χρόνου ελέγχου 3 4 ημέρες

17 Εργαλείο CITY_QC Ελέγχει την ορθότητα των παραδοτέων σχεδίων πόλεων ως προς: την πληρότητά τους (αν έχουν παραδοθεί όλα τα συνοδευτικά αρχεία, π.χ. ΦΕΚ οριοθέτησης, σχεδιαγράμματα) την τοπολογική τους ορθότητα (π.χ. τα άλση να περικλείονται από το όριο του οικισμού στον οποίο ανήκουν) την περιγραφική τους πληροφορία (π.χ. να αναφέρεται ΦΕΚ τροποποίησης ορίου, χωρίς να αναφέρεται ΦΕΚ οριοθέτησης) την δομή τους (field properties)

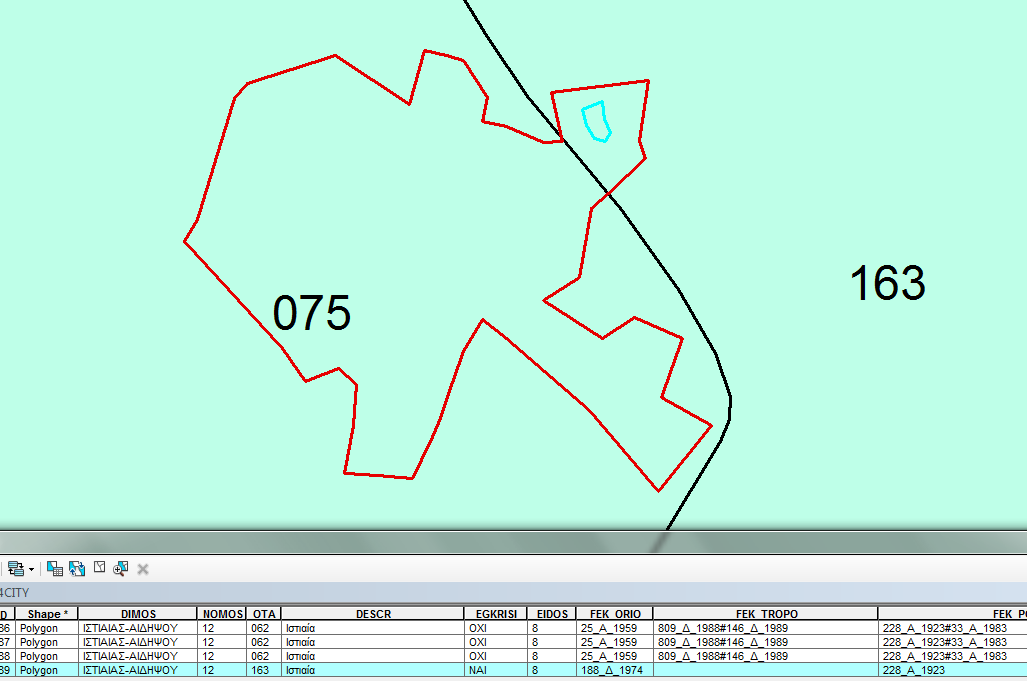

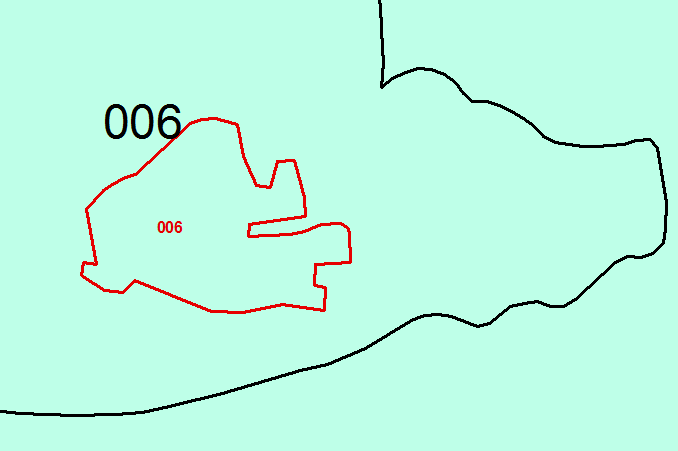

18 Εργαλείο CITY_QC Συνδυασμός γεωμετρικής και περιγραφικής πληροφορίας Ο κωδικός ΟΤΑ που αναγράφεται στον attribute table του πολεοδομικού ορίου πρέπει να ταυτίζεται με τον κωδικό του πολυγώνου του ΟΤΑ που το περικλείει

19

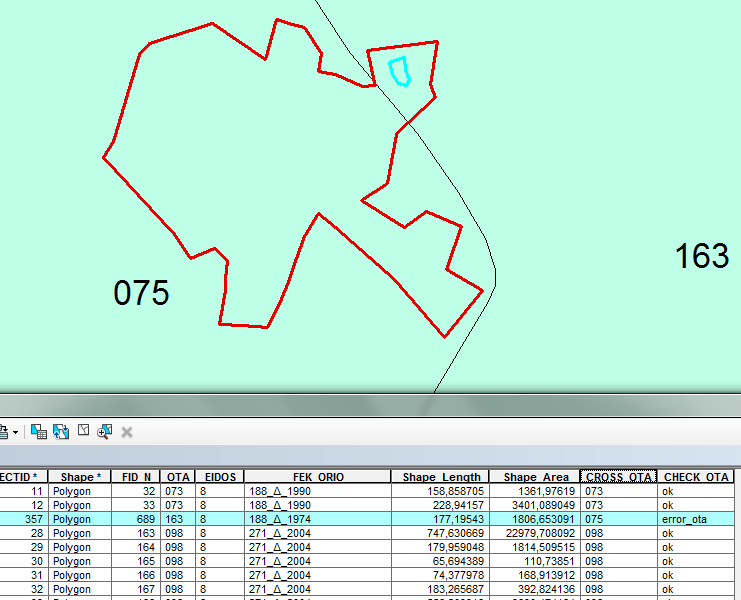

20 Εργαλείο CITY_QC Το εργαλείο προσθέτει δύο στήλες στον attribute table, στους οποίους αναγράφεται το λάθος που εντοπίστηκε, καθώς και ο σωστός κωδικός ΟΤΑ

21 Εγχειρίδιο χρήσης Σύνταξη αναλυτικού εγχειριδίου χρήσης των εργαλείων, με αναλυτικές οδηγίες για τον χρήστη για την ερμηνεία των αποτελεσμάτων και των κανόνων που εφαρμόζονται για τον εντοπισμό λαθών

22 Ε υ χα ρ ι σ τ ώ γ ι α τ η ν π ρ ο σ ο χ ή σ α ς!
