ΟΛΟΚΛΗΡΩΤΙΚΑ ΙΣΟΖΥΓΙΑ ΜΑΖΑΣ

Transcript

1 ΟΛΟΚΛΗΡΩΤΙΚΑ ΙΣΟΖΥΓΙΑ ΜΑΖΑΣ

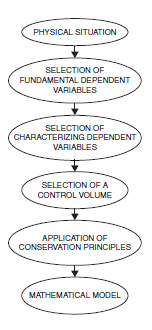

2 2 ΠΟΡΕΙΑ ΠΡΟΒΛΗΜΑΤΟΣ

3 3

4 4

5 5

6 6 ΔΕΞΑΜΕΝΗ ΑΠΟΣΤΡΑΓΓΙΣΗΣ dh dt = q e A h t = h 0 e kt A

7 7 ΔΕΞΑΜΕΝΗ ΑΠΟΣΤΡΑΓΓΙΣΗΣ

8 8 ΔΕΞΑΜΕΝΗ ΑΠΟΣΤΡΑΓΓΙΣΗΣ q = Kh h t = h 0 e kt A

9 9 ΔΕΞΑΜΕΝΗ ΑΠΟΣΤΡΑΓΓΙΣΗΣ h t = h 0 e kt A

10 10 ΔΕΞΑΜΕΝΗ ΑΠΟΣΤΡΑΓΓΙΣΗΣ q = Kh n h= h 0 1 kt Ah o

11 11 ΔΕΞΑΜΕΝΗ ΑΠΟΣΤΡΑΓΓΙΣΗΣ q = Kh n h= h 0 1 kt Ah o

12 12 ΙΣΟΖΥΓΙΑ ΜΑΖΑΣ ΧΩΡΙΣ ΑΝΤΙΔΡΑΣΗ dρ Αh dt = ρ f q f ρ q e dcah dt = C f q f C q e

13 13 ΙΣΟΖΥΓΙΑ ΜΑΖΑΣ ΧΩΡΙΣ ΑΝΤΙΔΡΑΣΗ dρ Αh dt = ρ f q f ρ q e dcah dt = C f q f C q e

14 14 ΙΣΟΖΥΓΙΑ ΜΑΖΑΣ ΜΕ ΑΝΤΙΔΡΑΣΗ

15 15 ΙΣΟΖΥΓΙΑ ΜΑΖΑΣ ΜΕ ΑΝΤΙΔΡΑΣΗ A + bb μμ

16 16 ΙΣΟΖΥΓΙΑ ΜΑΖΑΣ ΜΕ ΑΝΤΙΔΡΑΣΗ A + B μμ

17 17 ΙΣΟΖΥΓΙΑ ΜΑΖΑΣ ΜΕ ΑΝΤΙΔΡΑΣΗ A + B μμ

18 18 ΙΣΟΖΥΓΙΑ ΜΑΖΑΣ ΜΕ ΑΝΤΙΔΡΑΣΗ F 2.34 Κ=? V=50 gal, T=2h, B(g)=?

19 19 ΙΣΟΖΥΓΙΑ ΜΑΖΑΣ ΜΕ ΑΝΤΙΔΡΑΣΗ F 2.34 K= κληση = min -1 Κ=? V=50 gal, T=2h, B(g)=?

20 ΑΕΡΙΑ ΙΔΑΝΙΚΑ ΚΑΙ ΠΡΑΓΜΑΤΙΚΑ ΑΕΡΙΑ

21 21 ΙΔΑΝΙΚΑ ΑΕΡΙΑ

22 22 ΙΔΑΝΙΚΑ ΑΕΡΙΑ

23 23 ΙΔΑΝΙΚΑ ΑΕΡΙΑ F 5.2.5

24 24 ΙΔΑΝΙΚΑ ΑΕΡΙΑ F n4, n1, n2, n3, y4, V1=??? ρ ακετόνης=0.791g/cm 3, Mr=58.08 ΥΠΟΘΕΣΗ ΙΔΑΝΙΚΑ ΑΕΡΙΑ ΜΟΛΑΡΙΚΕΣ ΡΟΕΣ V1=550 m 3 /min N 2 HIM

25 25 ΠΡΑΓΜΑΤΙΚΑ ΑΕΡΙΑ

26 26 ΠΡΑΓΜΑΤΙΚΑ ΑΕΡΙΑ-ΚΡΙΣΙΜΗ ΚΑΤΑΣΤΑΣΗ

27 27 ΠΡΑΓΜΑΤΙΚΑ ΑΕΡΙΑ-ΚΡΙΣΙΜΗ ΚΑΤΑΣΤΑΣΗ

28 28

29 29 ΠΡΑΓΜΑΤΙΚΑ ΑΕΡΙΑ-ΣΥΜΠΙΕΣΤΟΤΗΤΑ

30 30 ΠΡΑΓΜΑΤΙΚΑ ΑΕΡΙΑ-ΚΡΙΣΙΜΗ ΚΑΤΑΣΤΑΣΗ-ΜΙΓΜΑΤΑ

31 31 ΠΡΑΓΜΑΤΙΚΑ ΑΕΡΙΑ-ΚΡΙΣΙΜΗ ΚΑΤΑΣΤΑΣΗ ΜΕΓΑΛΕΣ ΠΙΕΣΕΙΣ

32 32 ΠΡΑΓΜΑΤΙΚΑ ΑΕΡΙΑ-ΚΡΙΣΙΜΗ ΚΑΤΑΣΤΑΣΗ ΜΕΓΑΛΕΣ ΠΙΕΣΕΙΣ

33 33 ΠΡΑΓΜΑΤΙΚΑ ΑΕΡΙΑ-ΜΙΓΜΑΤΑ ΑΕΡΙΩΝ

34 34 ΠΡΑΓΜΑΤΙΚΑ ΑΕΡΙΑ-ΜΙΓΜΑΤΑ ΑΕΡΙΩΝ F 5.78

35 35 ΠΡΑΓΜΑΤΙΚΑ ΑΕΡΙΑ-ΜΙΓΜΑΤΑ ΑΕΡΙΩΝ F 5.78 ΚΛΑΣΜΑ ΜΕΤΑΤΡΟΠΗΣ ΣΕ ΕΝΑ ΠΕΡΑΣΜΑ=25%

36 ΙΣΟΡΡΟΠΙΑ ΦΑΣΕΩΝ ΚΑΙ ΤΑΣΗ ΑΤΜΩΝ

37 ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ 37

38 ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ 38

39 39 ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ CO 2

40 40 ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ H 2 O ΠΟΙΟΤΗΤΑ ΑΤΜΟΥ

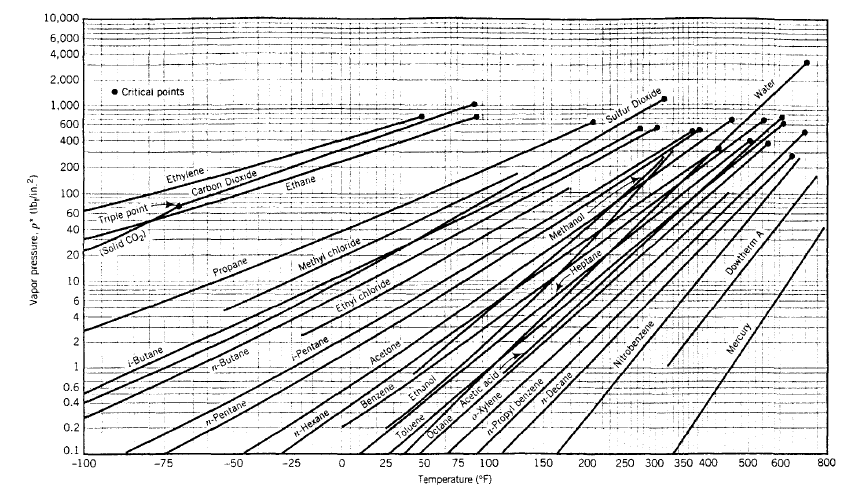

41 41

42 42 F6.3.2

43 43 ΣΧΕΤΙΚΗ ΚΑΙ ΑΠΟΛΥΤΗ ΥΓΡΑΣΙΑ-ΚΟΡΕΣΜΟΣ ΣΧΕΤΙΚΟΣ ΚΟΡΕΣΜΟΣ ΥΓΡΑΣΙΑ SR (h r )= p i /p i *X 100 ΜΟΛΑΡΙΚΟΣ ΚΟΡΕΣΜΟΣ-ΥΓΡΑΣΙΑ Sm(h m )= p i /(P-p i )=Moles ατμού/(moles ατμού-moles ξηρού αέρα) ΑΠΟΛΥΤΟΣ ΚΟΡΕΣΜΟΣ-ΥΓΡΑΣΙΑ Sa(h a )= p i M i /((P-p i )*M ξα =Μάζα ατμού/ μάζα ξηρού αέρα ΠΟΣΟΣΤΟ ΚΟΡΕΣΜΟΥ ΥΓΡΑΣΙΑΣ SP(h p )=Sm/Sm*X100= (p i /(P-p i )/(p i */(P-p i *) ΑΣΚΗΣΕΙΣ: F6.3.3, F. 6.18

44 ΜΙΓΜΑΤΑ 2 ΣΥΣΤΑΤΙΚΩΝ 44

45 45 ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ Νόμος Raoult

46 ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ 46

47 ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ 47

48 48 ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ F6.4.4 Xb=0.4 Tbp=95 yb=0.62 Xb=0.25 Tbp=100, yb=0.4, Tdp=102, xb=0.20

49 49 ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ F him

50 50 ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ F6.18 K=moles συμπυκ/moles τροφοδ νερού? H(r) σετική υγρασία? V2/V1=? (100/90)

51 ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ F

52 52 F6.61

53 ΔΙΑΓΡΑΜΜΑΤΑ ΥΓΡΑΣΙΑΣ ΨΥΧΡΟΜΕΤΡΙΚΑ ΔΙΑΓΡΑΜΜΑΤΑ

54 54 ΨΥΧΡΟΜΕΤΡΟ ΣΦΕΝΔΟΝΗΣ ΘΕΡΜΟΚΡΑΣΙΑ ΞΗΡΟΥ, Τ DB, ΘΕΡΜΟΚΡΑΣΙΑ ΥΓΡΟΥ ΘΕΡΜΟΜΕΤΡΟΥ Τ WD

55 ΔΙΑΓΡΑΜΜΑ ΥΓΡΑΣΙΑΣ 55

56 ΔΙΑΓΡΑΜΜΑ ΥΓΡΑΣΙΑΣ 56

57 57 ΔΙΑΓΡΑΜΜΑ ΥΓΡΑΣΙΑΣ Η-11.2

58 58

59 Διόρθωση Η= =53.5 ΚJ/KgΞα Ο υγρός όγκος είναι m 3 /kgξα 150*0.0048/0.897=0.803 Κg νερού 59 ΔΙΑΓΡΑΜΜΑ ΥΓΡΑΣΙΑΣ F Προσδιορίστε την απόλυτη υγρασία, τη θερμοκρασία υγρού θερμομέτρου, όγκο υγρασίας, την ειδική ενθαλπία υγρού αέρα στους 41 ο C, και 10% σχετική υγρασία. Το ποσό του αέρα είναι 150 m 3. Από το διάγραμμα ha kg νερού/κg ΞΑ Τwb=19 o C V(m3/KgΞΑ) Τd=3 o C Για Τwb=19oC η ειδική ενθαλπία είναι 54.2 ΚJ/KgΞα

60 ΙΣΟΖΥΓΙΑ ΕΝΕΡΓΕΙΑΣ

61 ΕΙΣΑΓΩΓΙΚΕΣ ΕΝΝΟΙΕΣ 61

62 62

63 ΕΝΕΡΓΕΙΑ ΣΥΝΤΕΛΕΣΤΕΣ ΜΕΤΑΤΡΟΠΗΣ 63

64 ΙΣΧΥΣ ΣΥΝΤΕΛΕΣΤΕΣ ΜΕΤΑΤΡΟΠΗΣ 64

65 65 Μορφές ενέργειας Χαρακτηρίζουν την ενεργειακή κατάσταση ενός συστήματος μια συγκεκριμένη χρονική στιγμή 4 βασικές μορφές ενέργειας Κινητική ενέργεια (Εk), Η ενέργεια που έχει ένα σύστημα λόγω της κίνησής του Δυναμική ενέργεια (Ep), H ενέργεια που έχει ένα σύστημα λόγω της θέσης του (ως προς κάποιο δυναμικό πεδίο) Eσωτερική ενέργεια (U), H ενέργεια που έχει ένα σύστημα λόγω της κίνησης των μορίων Ενθαλπία (H), Η ενέργεια που έχει ένα σύστημα λόγω της κίνησης των μορίων και της πίεσης

66 66 Μορφές μεταφοράς ενέργειας Μπορούμε να λάβει χώρα μεταφορά ενέργειας ώστε να διαφοροποιείται η ενεργειακή κατάσταση ενός συστήματος. Αυτό γίνεται κυρίως μέσω δύο μορφών μεταφοράς ενέργειας: Θερμότητα (Q) Με τον όρο θερμότητα (Q) εννοείται η μεταφορά ενέργειας λόγω θερμοκρασιακής διαφοράς (από το θερμό στο ψυχρό) Σύμβαση: Θετική (+) όταν ρέει από το περιβάλλον στο σύστημα Έργο (W) Με τον όρο έργο (W) εννοείται η μεταφορά ενέργειας που συνδέεται με μετατόπιση στο σύστημα όταν εφαρμόζεται σε αυτό κάποια δύναμη Σύμβαση: Θετικό (+) όταν ασκείται από το σύστημα στο περιβάλλον

67 67 ΙΣΟΖΥΓΙΑ ΕΝΕΡΓΕΙΑΣ ΙΣΟΖΥΓΙΟ ΕΝΕΡΓΕΙΑΣ ΣΕ ΚΛΕΙΣΤΟ ΣΥΣΤΗΜΑ- ΜΗ ΜΟΝΙΜΗ ΚΑΤΑΣΤΑΣΗ ΔΕ ΣΥΣΤΗΜ, συσσώρευση =ΔU+ΔE k + ΔE p = Q - W Δ: τελική-αρχική (αφορά μάζα συστήματος) στο κλειστό σύστημα αναφέρεται σε διαφορά μεταξύ δύο χρονικών στιγμών Α θερμοδυναμικός νόμος ΙΣΟΖΥΓΙΟ ΕΝΕΡΓΕΙΑΣ ΣΕ ΑΝΟΙΚΤΟ ΣΥΣΤΗΜΑ- ΜΗ ΜΟΝΙΜΗ ΚΑΤΑΣΤΑΣΗΣ ΔΕ ΣΥΣΤΗΜ, συσσώρευση =ΔH+ΔE k + ΔE p = Q - W Δ: στο ανοικτό σύστημα αναφέρεται σε διαφορά μεταξύ ρευμάτων εξόδου και εισόδου.

68 ΚΛΕΙΣΤΟ ΣΥΣΤΗΜΑ F

69 69 ΚΛΕΙΣΤΟ ΣΥΣΤΗΜΑ Him 9.2 Κυλινδρικό δοχείο με έμβολο περιέχει ιδανικό αέριο στους 300 Κ και πίεση 200 kpa. Το αέριο σπρώχνει σταδιακά το έμβολο ώστε ο όγκος του αερίου από 0.1 m3 να γίνει 0.2 m3. Υπολογίστε το έργο που αποδίδεται αν: 1. Η διεργασία γίνει υπό σταθερή πίεση (p=200 kpa) 2. Η διεργασία γίνει υπό σταθερή θερμοκρασία (T=300 Κ)

70 70

71 71 ΑΝΟΙΚΤΟ ΣΥΣΤΗΜΑ F7.4.2 ΔĤ=? -650 kj/kg

72 72 ΑΝΟΙΚΤΟ ΣΥΣΤΗΜΑ-ΜΑΖΑ-ΕΝΕΡΓΕΙΑ F7.6.3 Για έναν εναλλάκτη θερμότητας απαιτείται υπέρθερμος ατμός 300 oc και πίεσης 1 atm. Υπάρχει κορεσμένος ατμός 1 atm ο οποίος απορρέει από την έξοδο στροβίλου με ρυθμό 1150 kg/h καθώς και υπέρθερμος ατμός 400 oc και πίεσης 1 atm. H ανάμιξη των δύο ρευμάτων γίνεται αδιαβατικά. Υπολογίστε την ποσότητα υπέρθερμου ατμού στους 300 oc που παράγεται καθώς και την ογκομετρική παροχή του υπέρθερμου ατμού των 400 oc.

73 73 ΥΠΕΡΘΕΡΜΟΣ ΑΤΜΟΣ F7.6.3

74 74 ΜΗΧΑΝΙΚΟ ΙΣΟΖΥΓΙΟ ΕΝΕΡΓΕΙΑΣ F.52 U2=0.894 m/s D1=2.54 cm

75 75 ΙΣΟΖΥΓΙΟ ΕΝΕΡΓΕΙΑΣ F.40 Q= 587 kj/mole

76 76 ΙΣΟΖΥΓΙΟ ΕΝΕΡΓΕΙΑΣ F.40

77 77 ΜΗΧΑΝΙΚΟ ΙΣΟΖΥΓΙΟ ΕΝΕΡΓΕΙΑΣ F.52 U2=0.894 m/s D1=2.54 cm

78 78 ΙΣΟΖΥΓΙΟ ΕΝΕΡΓΕΙΑΣ ΣΕ ΣΥΜΠΥΚΝΩΤΗ F Q=ΔΗ= kw

79 79 Μεταβολή ενθαλπίας με Τ

80 80 Ενθαλπία και θερμοχωρητικότητα

81 81 ΙΣΟΖΥΓΙΟ ΕΝΕΡΓΕΙΑΣ ΕΞΑΤΜΙΣΗ F mol/h υγρού εξανίου στους 25 οc και πίεση 7 bar εξατμίζονται και θερμαίνονται στους 300 οc υπό σταθερή πίεση. Να βρεθεί η ρυθμός παροχής θερμότητας που πρέπει να δοθεί στο σύστημα. Q=2.38KW

82 82 ΙΣΟΖΥΓΙΟ ΕΝΕΡΓΕΙΑΣ ΜΙΓΜΑ +ΕΞΑΤΜΙΣΗ (ΜΑΖΑ+ΕΝΕΡΓΕΙΑ) F8.4.4 Ένα ισομοριακό μίγμα βενζολίου τολουολίου στους 10 ο C τροφοδοτείται σε δοχείο διαχωρισμού το οποίο θερμαίνεται στους 50 o C. Το βενζόλιο είναι 40% στο υγρό προϊόν και 68.4 % στο αέριο (κατά mol). Πόση θερμότητα πρέπει να προσφέρεται για τον συγκεκριμένο διαχωρισμό; Q=17.7 kj/mol

83 83 F8.4.4

84 84 ΙΣΟΖΥΓΙΟ ΕΝΕΡΓΕΙΑΣ (ΜΑΖΑ+ΕΝΕΡΓΕΙΑ) F8.4.6 Ποσοστό νερού συμπυκνώνεται= Q=-1360 Btu/min

85 ΙΣΟΖΥΓΙΑ ΕΝΕΡΓΕΙΑΣ ΜΕ ΑΝΤΙΔΡΑΣΗ

86 86 ΕΝΘΑΛΠΙΑ ΣΧΗΜΑΤΙΣΜΟΥ ΕΝΩΣΗΣ Ο θερμοτονισμός ή η θερμότητα της αντίδρασης εκφράζει τη μεταβολή ενέργειας λόγω της χημικής αντίδρασης Η απαιτούμενη ενέργεια για το σχηματισμό 1 mole μιας ένωσης από τα συστατικά της στοιχεία. Π.χ. C(s)+ ½ O2 CO(g) Συμβολισμός ΔĤ f Πρότυπη ενθαλπία σχηματισμού είναι η ενθαλπία σχηματισμού σε πρότυπες συνθήκες (Τ=25οC, P=1 atm) Συμβολισμός ΔĤ ο f H ενθαλπία σχηματισμού των μεμονωμένων στοιχείων (π.χ. O2, Η2 ) σε πρότυπες συνθήκες ορίζεται ότι είναι μηδέν. Ενθαλπίες σχηματισμού των διαφόρων ενώσεων υπάρχουν στον Πίνακα Ζ.1 στο παράρτημα.

87 ΜΕΤΑΒΟΛΗ ΕΝΘΑΛΠΙΑΣ ΧΩΡΙΣ ΑΝΤΙΔΡΑΣΗ 87

88 ΜΕΤΑΒΟΛΗ ΕΝΘΑΛΠΙΑΣ ΜΕ ΑΝΤΙΔΡΑΣΗ 88

89 89 ΕΝΘΑΛΠΙΑ ΑΝΤΙΔΡΑΣΗΣ ΔĤrxn(T,P) <0 εξώθερμη ΔĤrxn(T,P) > 0 ενδόθερμη Ισχύει για: Στοιχειομετρικές αναλογίες Μονάδες: kj/mol ενός αντιδρώντος ή ενός προϊόντος

90 90 ΝΟΜΟΣ HESS Εάν μια αντίδραση μπορεί να προκύψει από άλλες αντιδράσεις με απλές αλγεβρικές πράξεις (πρόσθεση, αφαίρεση, πολλαπλασιασμό με σταθερά) τότε οι ίδιες αλγεβρικές πράξεις μπορούν να εφαρμοστούν στις αντίστοιχες ενθαλπίες αντίδρασης και να υπολογιστεί η ενθαλπία της ζητούμενης αντίδρασης Χρήσιμος για τον έμμεσο υπολογισμό της ενθαλπίας μιας αντίδρασης από άλλες αντιδράσεις των οποίων οι ενθαλπίες είναι γνωστές

91 91 ΝΟΜΟΣ HESS Ο υπολογισμός της ενθαλπίας σχηματισμού CO είναι δύσκολο να γίνει πειραματικά γιατί ένα μέρος του άνθρακα μετατρέπεται σε CO2. Υπολογίζουμε με τον νόμο του Hess από δύο άλλες αντιδράσεις: A:C(s)+ O2 CO2 ΔĤ ο rxn= kj/mol B:CO + ½ O2 CO2 ΔĤ ο rxn= kJ/mol

92 92 Ενθαλπία καύσης Καύση: Ταχεία αντίδραση με O2(οξείδωση) σε υψηλή θερμοκρασία C(s)+ O2(g) CO2(g) C2H6(g)+ 7/2 O2(g) 2 CO2(g) + 3 H2O(l) Πρότυπη ενθαλπία καύσης ΔĤ ο c είναι η ενθαλπία της αντίδρασης τέλειας καύσης για Τ= 25 ο C και P =1 atm (Πίνακας Ζ.1, Παράρτημα) Ισχυρά εξώθερμος χαρακτήρας της αντίδρασης (ΔĤοc< 0) για την παραγωγή θερμότητας

93 93 Ενθαλπία καύσης Ως προϊόντα της καύσης θεωρούνται κυρίως CO2(g), H2O(l) αλλά και SO2 αν υπάρχει S, HCl αν υπάρχει Cl ΔĤ ο c=0 για Ο2, CO2, H2O και άλλα προϊόντα καύσης Θερμογόνος (θερμαντική) δύναμη καυσίμου ορίζεται ως (- ΔĤοc) Ανώτερη θερμογόνος δύναμη (ΑΘΔ) Όταν το Η2Ο είναι σε υγρή μορφή (νερό) Κατώτερη (ή καθαρή) θερμογόνος δύναμη (ΚΘΔ)Όταν το Η2Ο είναι σε αέρια μορφή (ατμός) Η διαφορά τους είναι η θερμότητα εξάτμισης του νερού

94 94 F Q=-19,700 KW

95 95 F Q=-15,300 KJ

96 96 F X=0.319

97 97 F 9.12

98 98 (a)σύσταση τροφοδοσίας, προϊόντων ξ=??? (b) Q=???, 27.5 m3/h Q= ΚW

99 99 F 9.21

100 100 F 9.21 Q=-1.3 ΚJ Αυξάνω την απόδοση με διαχωρισμό αντιδρώντων που δεν αντέδρασαν και ανακύκλωση αιθ.
