1 ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΒΙΟΜΗΧΑΝΙΚΗΣ ΠΛΗΡΟΦΟΡΙΚΗΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΘΕΜΑ: Δανειστική βιβλιοθήκη ΕΠΙΒΛΕΠΩΝ ΚΑΘΗΓΗΤΗΣ : Καραδήμος Δημήτριος ΣΥΝΕΠΙΒΛΕΠΟΥΣΑ ΚΑΘΗΓΗΤΡΙΑ : Μήτσα Αικατερίνη ΕΠΙΜΕΛΕΙΑ ΕΚΠΟΝΗΣΗΣ ΠΤΥΧΙΑΚΗΣ ΕΡΓΑΣΙΑΣ Καραμάνου Φωτεινή ΚΑΒΑΛΑ 2012 ΚΑΒΑΛΑ

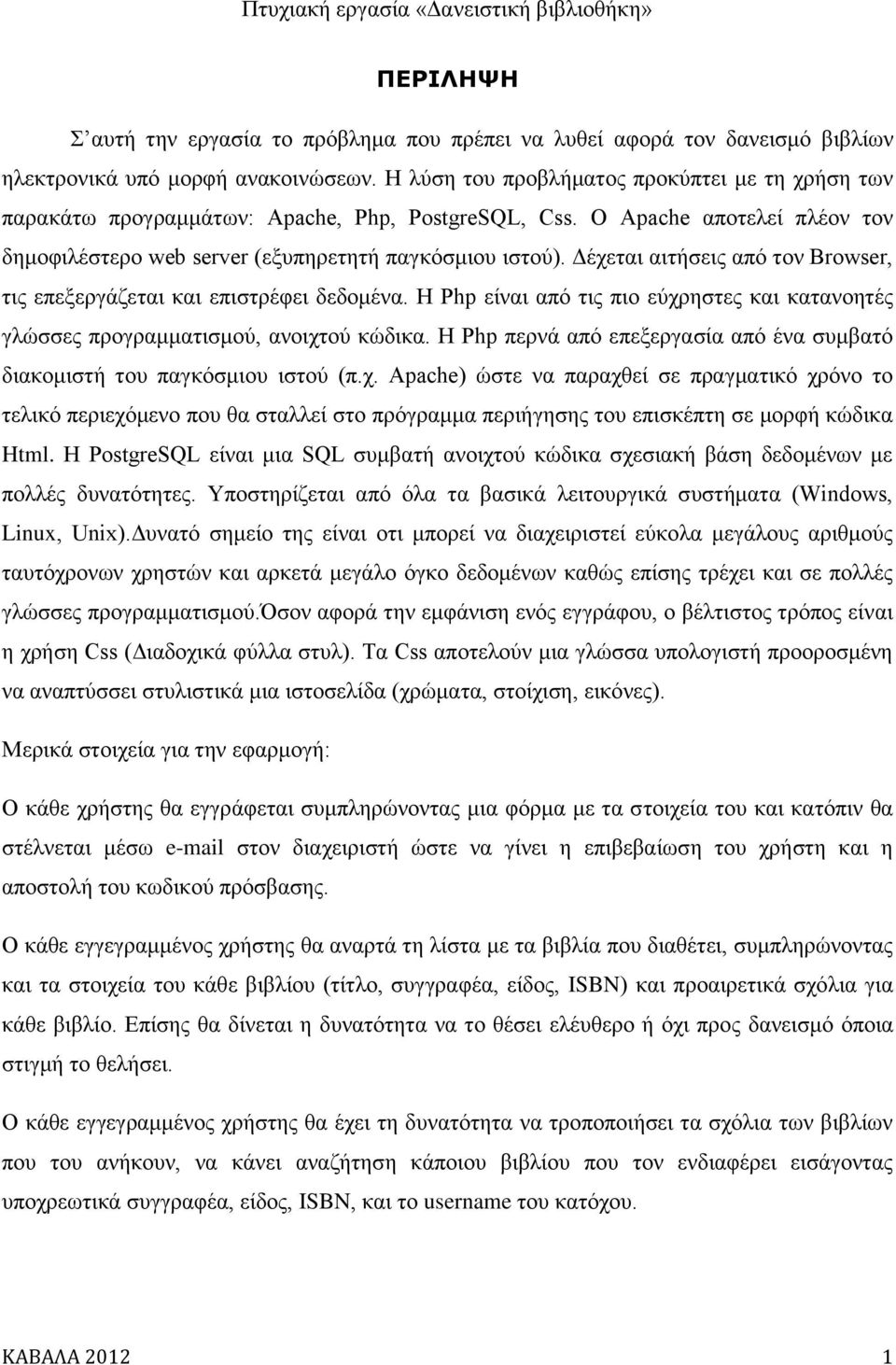

2 ΠΕΡΙΛΗΨΗ Σ αυτή την εργασία το πρόβλημα που πρέπει να λυθεί αφορά τον δανεισμό βιβλίων ηλεκτρονικά υπό μορφή ανακοινώσεων. Η λύση του προβλήματος προκύπτει με τη χρήση των παρακάτω προγραμμάτων: Apache, Php, PostgreSQL, Css. Ο Apache αποτελεί πλέον τον δημοφιλέστερο web server (εξυπηρετητή παγκόσμιου ιστού). Δέχεται αιτήσεις από τον Browser, τις επεξεργάζεται και επιστρέφει δεδομένα. Η Php είναι από τις πιο εύχρηστες και κατανοητές γλώσσες προγραμματισμού, ανοιχτού κώδικα. Η Php περνά από επεξεργασία από ένα συμβατό διακομιστή του παγκόσμιου ιστού (π.χ. Apache) ώστε να παραχθεί σε πραγματικό χρόνο το τελικό περιεχόμενο που θα σταλλεί στο πρόγραμμα περιήγησης του επισκέπτη σε μορφή κώδικα Html. Η PostgreSQL είναι μια SQL συμβατή ανοιχτού κώδικα σχεσιακή βάση δεδομένων με πολλές δυνατότητες. Υποστηρίζεται από όλα τα βασικά λειτουργικά συστήματα (Windows, Linux, Unix).Δυνατό σημείο της είναι οτι μπορεί να διαχειριστεί εύκολα μεγάλους αριθμούς ταυτόχρονων χρηστών και αρκετά μεγάλο όγκο δεδομένων καθώς επίσης τρέχει και σε πολλές γλώσσες προγραμματισμού.όσον αφορά την εμφάνιση ενός εγγράφου, ο βέλτιστος τρόπος είναι η χρήση Css (Διαδοχικά φύλλα στυλ). Τα Css αποτελούν μια γλώσσα υπολογιστή προοροσμένη να αναπτύσσει στυλιστικά μια ιστοσελίδα (χρώματα, στοίχιση, εικόνες). Μερικά στοιχεία για την εφαρμογή: Ο κάθε χρήστης θα εγγράφεται συμπληρώνοντας μια φόρμα με τα στοιχεία του και κατόπιν θα στέλνεται μέσω στον διαχειριστή ώστε να γίνει η επιβεβαίωση του χρήστη και η αποστολή του κωδικού πρόσβασης. Ο κάθε εγγεγραμμένος χρήστης θα αναρτά τη λίστα με τα βιβλία που διαθέτει, συμπληρώνοντας και τα στοιχεία του κάθε βιβλίου (τίτλο, συγγραφέα, είδος, ISBN) και προαιρετικά σχόλια για κάθε βιβλίο. Επίσης θα δίνεται η δυνατότητα να το θέσει ελέυθερο ή όχι προς δανεισμό όποια στιγμή το θελήσει. Ο κάθε εγγεγραμμένος χρήστης θα έχει τη δυνατότητα να τροποποιήσει τα σχόλια των βιβλίων που του ανήκουν, να κάνει αναζήτηση κάποιου βιβλίου που τον ενδιαφέρει εισάγοντας υποχρεωτικά συγγραφέα, είδος, ISBN, και το username του κατόχου. ΚΑΒΑΛΑ

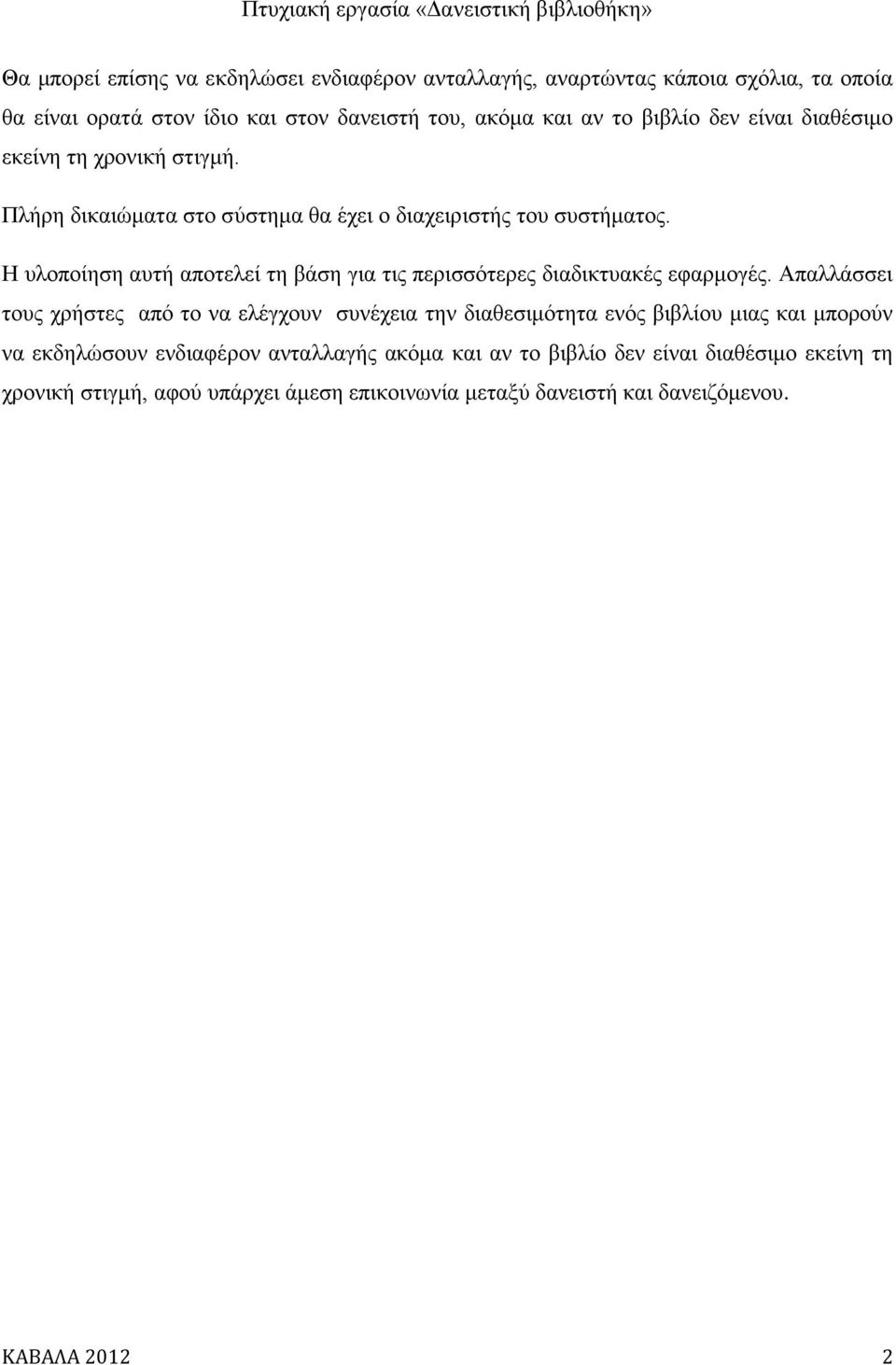

3 Θα μπορεί επίσης να εκδηλώσει ενδιαφέρον ανταλλαγής, αναρτώντας κάποια σχόλια, τα οποία θα είναι ορατά στον ίδιο και στον δανειστή του, ακόμα και αν το βιβλίο δεν είναι διαθέσιμο εκείνη τη χρονική στιγμή. Πλήρη δικαιώματα στο σύστημα θα έχει ο διαχειριστής του συστήματος. Η υλοποίηση αυτή αποτελεί τη βάση για τις περισσότερες διαδικτυακές εφαρμογές. Απαλλάσσει τους χρήστες από το να ελέγχουν συνέχεια την διαθεσιμότητα ενός βιβλίου μιας και μπορούν να εκδηλώσουν ενδιαφέρον ανταλλαγής ακόμα και αν το βιβλίο δεν είναι διαθέσιμο εκείνη τη χρονική στιγμή, αφού υπάρχει άμεση επικοινωνία μεταξύ δανειστή και δανειζόμενου. ΚΑΒΑΛΑ

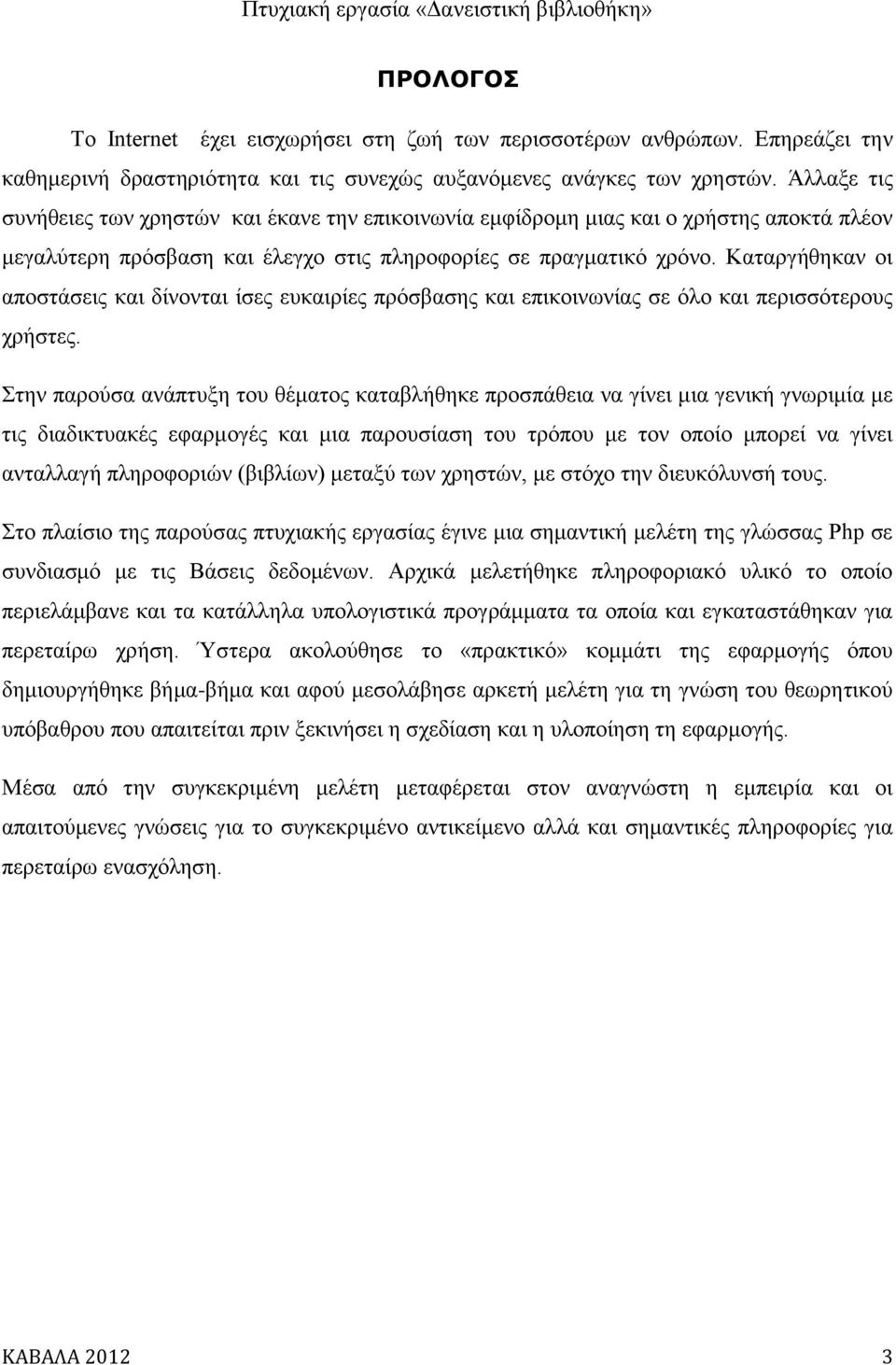

4 ΠΡΟΛΟΓΟΣ Το Internet έχει εισχωρήσει στη ζωή των περισσοτέρων ανθρώπων. Επηρεάζει την καθημερινή δραστηριότητα και τις συνεχώς αυξανόμενες ανάγκες των χρηστών. Άλλαξε τις συνήθειες των χρηστών και έκανε την επικοινωνία εμφίδρομη μιας και ο χρήστης αποκτά πλέον μεγαλύτερη πρόσβαση και έλεγχο στις πληροφορίες σε πραγματικό χρόνο. Καταργήθηκαν οι αποστάσεις και δίνονται ίσες ευκαιρίες πρόσβασης και επικοινωνίας σε όλο και περισσότερους χρήστες. Στην παρούσα ανάπτυξη του θέματος καταβλήθηκε προσπάθεια να γίνει μια γενική γνωριμία με τις διαδικτυακές εφαρμογές και μια παρουσίαση του τρόπου με τον οποίο μπορεί να γίνει ανταλλαγή πληροφοριών (βιβλίων) μεταξύ των χρηστών, με στόχο την διευκόλυνσή τους. Στο πλαίσιο της παρούσας πτυχιακής εργασίας έγινε μια σημαντική μελέτη της γλώσσας Php σε συνδιασμό με τις Βάσεις δεδομένων. Αρχικά μελετήθηκε πληροφοριακό υλικό το οποίο περιελάμβανε και τα κατάλληλα υπολογιστικά προγράμματα τα οποία και εγκαταστάθηκαν για περεταίρω χρήση. Ύστερα ακολούθησε το «πρακτικό» κομμάτι της εφαρμογής όπου δημιουργήθηκε βήμα-βήμα και αφού μεσολάβησε αρκετή μελέτη για τη γνώση του θεωρητικού υπόβαθρου που απαιτείται πριν ξεκινήσει η σχεδίαση και η υλοποίηση τη εφαρμογής. Μέσα από την συγκεκριμένη μελέτη μεταφέρεται στον αναγνώστη η εμπειρία και οι απαιτούμενες γνώσεις για το συγκεκριμένο αντικείμενο αλλά και σημαντικές πληροφορίες για περεταίρω ενασχόληση. ΚΑΒΑΛΑ

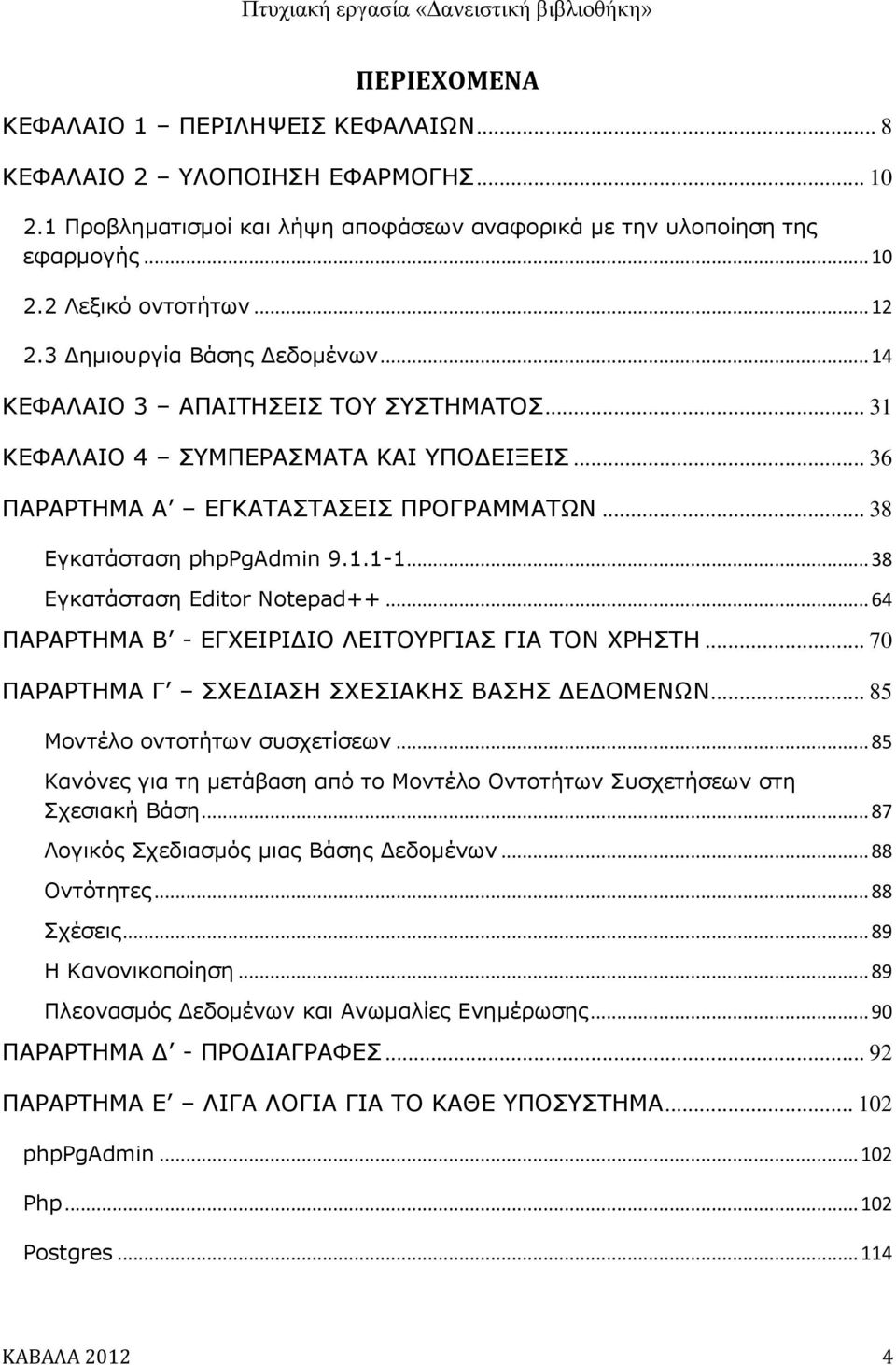

5 ΠΕΡΙΕΧΟΜΕΝΑ ΚΕΦΑΛΑΙΟ 1 ΠΕΡΙΛΗΨΕΙΣ ΚΕΦΑΛΑΙΩΝ... 8 ΚΕΦΑΛΑΙΟ 2 ΥΛΟΠΟΙΗΣΗ ΕΦΑΡΜΟΓΗΣ Προβληματισμοί και λήψη αποφάσεων αναφορικά με την υλοποίηση της εφαρμογής Λεξικό οντοτήτων Δημιουργία Βάσης Δεδομένων ΚΕΦΑΛΑΙΟ 3 ΑΠΑΙΤΗΣΕΙΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΕΦΑΛΑΙΟ 4 ΣΥΜΠΕΡΑΣΜΑΤΑ ΚΑΙ ΥΠΟΔΕΙΞΕΙΣ ΠΑΡΑΡΤΗΜΑ Α ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΠΡΟΓΡΑΜΜΑΤΩΝ Εγκατάσταση phppgadmin Εγκατάσταση Editor Notepad ΠΑΡΑΡΤΗΜΑ Β - ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ ΠΑΡΑΡΤΗΜΑ Γ ΣΧΕΔΙΑΣΗ ΣΧΕΣΙΑΚΗΣ ΒΑΣΗΣ ΔΕΔΟΜΕΝΩΝ Μοντέλο οντοτήτων συσχετίσεων Κανόνες για τη μετάβαση από το Μοντέλο Οντοτήτων Συσχετήσεων στη Σχεσιακή Βάση Λογικός Σχεδιασμός μιας Βάσης Δεδομένων Οντότητες Σχέσεις Η Κανονικοποίηση Πλεονασμός Δεδομένων και Ανωμαλίες Ενημέρωσης ΠΑΡΑΡΤΗΜΑ Δ - ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΑΡΑΡΤΗΜΑ Ε ΛΙΓΑ ΛΟΓΙΑ ΓΙΑ ΤΟ ΚΑΘΕ ΥΠΟΣΥΣΤΗΜΑ phppgadmin Php Postgres ΚΑΒΑΛΑ

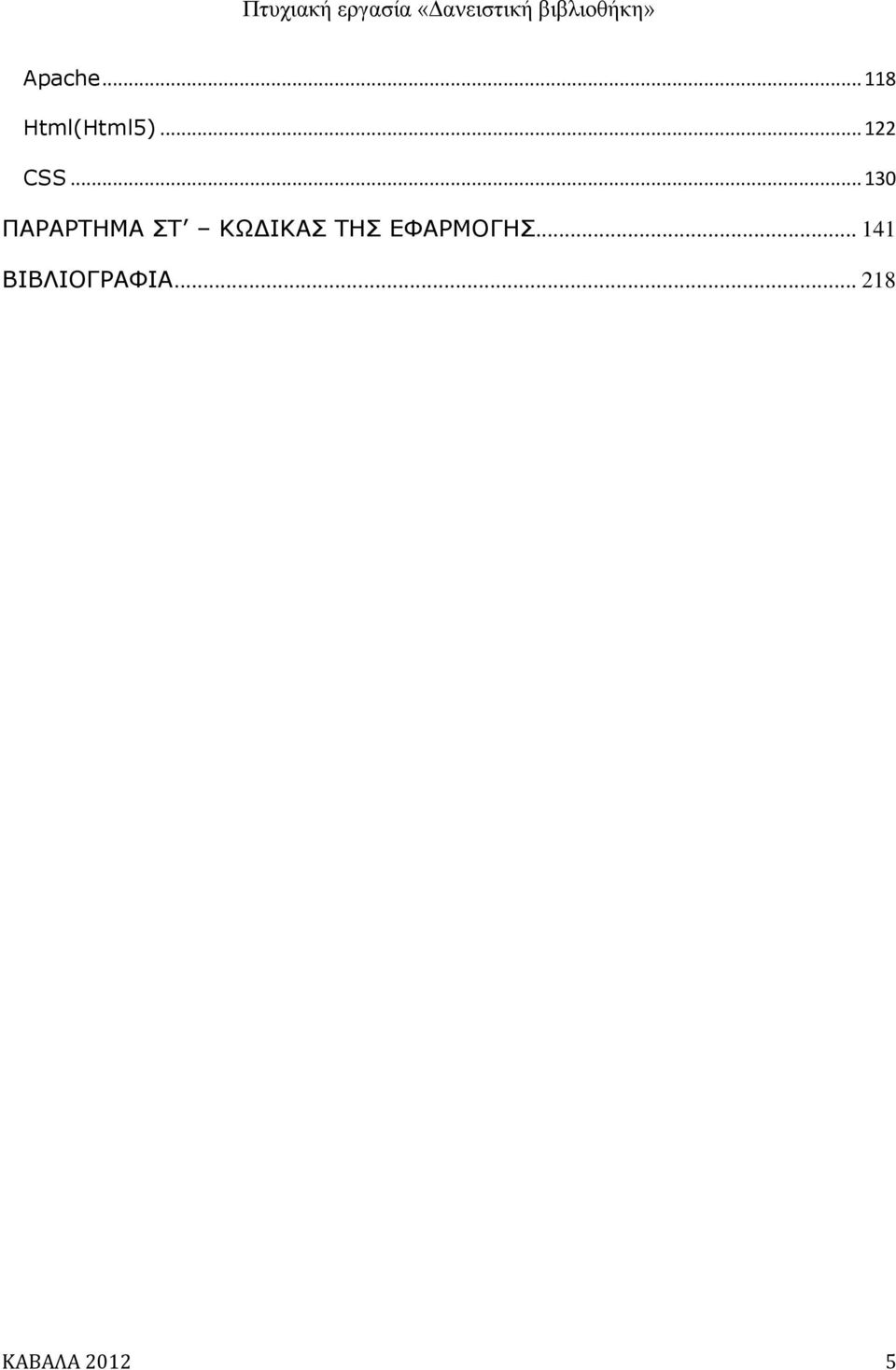

6 Apache Html(Html5) CSS ΠΑΡΑΡΤΗΜΑ ΣΤ ΚΩΔΙΚΑΣ ΤΗΣ ΕΦΑΡΜΟΓΗΣ ΒΙΒΛΙΟΓΡΑΦΙΑ ΚΑΒΑΛΑ

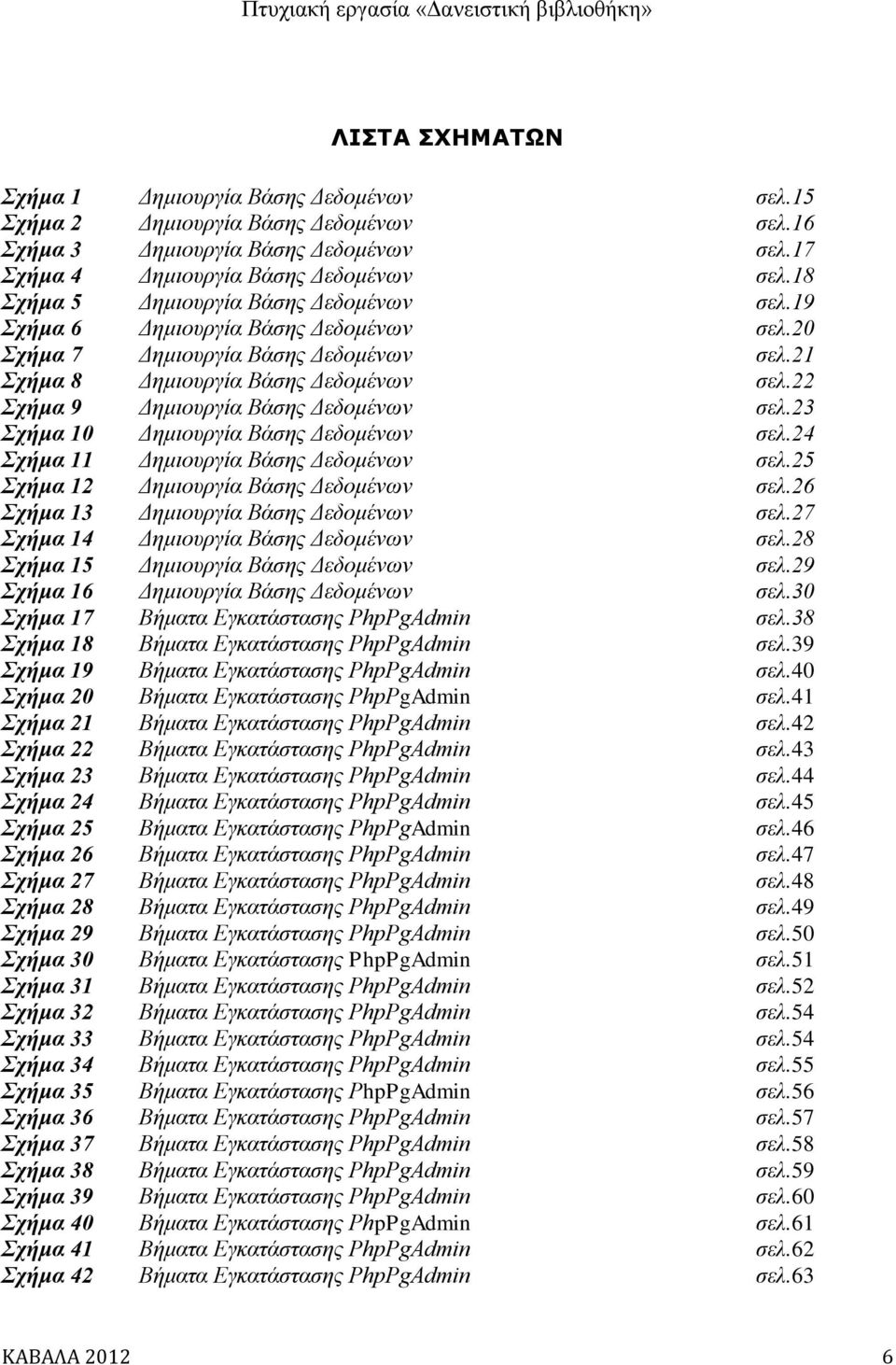

7 ΛΙΣΤΑ ΣΧΗΜΑΤΩΝ Σχήμα 1 Δημιουργία Βάσης Δεδομένων σελ.15 Σχήμα 2 Δημιουργία Βάσης Δεδομένων σελ.16 Σχήμα 3 Δημιουργία Βάσης Δεδομένων σελ.17 Σχήμα 4 Δημιουργία Βάσης Δεδομένων σελ.18 Σχήμα 5 Δημιουργία Βάσης Δεδομένων σελ.19 Σχήμα 6 Δημιουργία Βάσης Δεδομένων σελ.20 Σχήμα 7 Δημιουργία Βάσης Δεδομένων σελ.21 Σχήμα 8 Δημιουργία Βάσης Δεδομένων σελ.22 Σχήμα 9 Δημιουργία Βάσης Δεδομένων σελ.23 Σχήμα 10 Δημιουργία Βάσης Δεδομένων σελ.24 Σχήμα 11 Δημιουργία Βάσης Δεδομένων σελ.25 Σχήμα 12 Δημιουργία Βάσης Δεδομένων σελ.26 Σχήμα 13 Δημιουργία Βάσης Δεδομένων σελ.27 Σχήμα 14 Δημιουργία Βάσης Δεδομένων σελ.28 Σχήμα 15 Δημιουργία Βάσης Δεδομένων σελ.29 Σχήμα 16 Δημιουργία Βάσης Δεδομένων σελ.30 Σχήμα 17 Βήματα Εγκατάστασης PhpPgAdmin σελ.38 Σχήμα 18 Βήματα Εγκατάστασης PhpPgAdmin σελ.39 Σχήμα 19 Βήματα Εγκατάστασης PhpPgAdmin σελ.40 Σχήμα 20 Βήματα Εγκατάστασης PhpPgAdmin σελ.41 Σχήμα 21 Βήματα Εγκατάστασης PhpPgAdmin σελ.42 Σχήμα 22 Βήματα Εγκατάστασης PhpPgAdmin σελ.43 Σχήμα 23 Βήματα Εγκατάστασης PhpPgAdmin σελ.44 Σχήμα 24 Βήματα Εγκατάστασης PhpPgAdmin σελ.45 Σχήμα 25 Βήματα Εγκατάστασης PhpPgAdmin σελ.46 Σχήμα 26 Βήματα Εγκατάστασης PhpPgAdmin σελ.47 Σχήμα 27 Βήματα Εγκατάστασης PhpPgAdmin σελ.48 Σχήμα 28 Βήματα Εγκατάστασης PhpPgAdmin σελ.49 Σχήμα 29 Βήματα Εγκατάστασης PhpPgAdmin σελ.50 Σχήμα 30 Βήματα Εγκατάστασης PhpPgAdmin σελ.51 Σχήμα 31 Βήματα Εγκατάστασης PhpPgAdmin σελ.52 Σχήμα 32 Βήματα Εγκατάστασης PhpPgAdmin σελ.54 Σχήμα 33 Βήματα Εγκατάστασης PhpPgAdmin σελ.54 Σχήμα 34 Βήματα Εγκατάστασης PhpPgAdmin σελ.55 Σχήμα 35 Βήματα Εγκατάστασης PhpPgAdmin σελ.56 Σχήμα 36 Βήματα Εγκατάστασης PhpPgAdmin σελ.57 Σχήμα 37 Βήματα Εγκατάστασης PhpPgAdmin σελ.58 Σχήμα 38 Βήματα Εγκατάστασης PhpPgAdmin σελ.59 Σχήμα 39 Βήματα Εγκατάστασης PhpPgAdmin σελ.60 Σχήμα 40 Βήματα Εγκατάστασης PhpPgAdmin σελ.61 Σχήμα 41 Βήματα Εγκατάστασης PhpPgAdmin σελ.62 Σχήμα 42 Βήματα Εγκατάστασης PhpPgAdmin σελ.63 ΚΑΒΑΛΑ

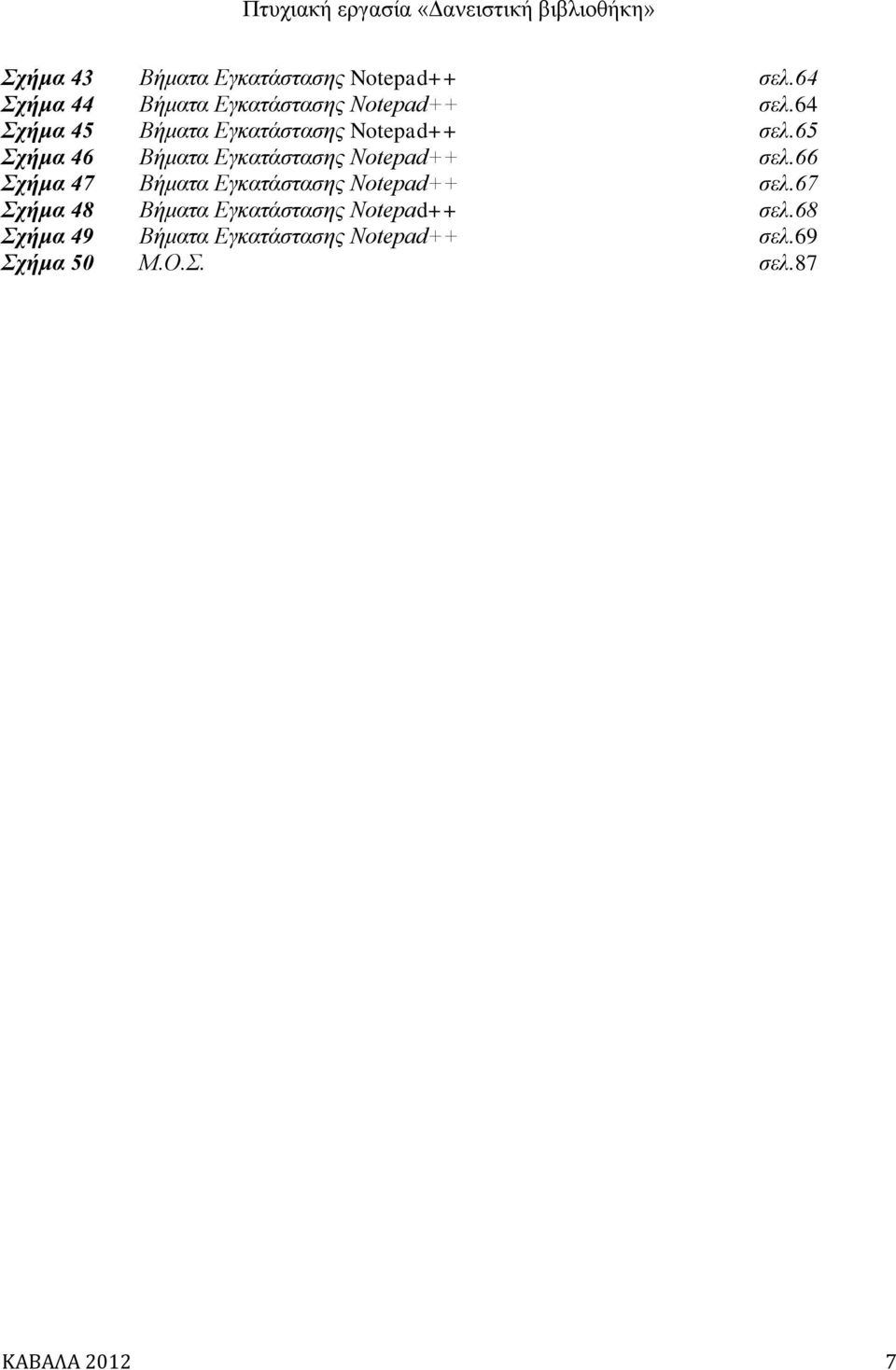

8 Σχήμα 43 Βήματα Εγκατάστασης Notepad++ σελ.64 Σχήμα 44 Βήματα Εγκατάστασης Notepad++ σελ.64 Σχήμα 45 Βήματα Εγκατάστασης Notepad++ σελ.65 Σχήμα 46 Βήματα Εγκατάστασης Notepad++ σελ.66 Σχήμα 47 Βήματα Εγκατάστασης Notepad++ σελ.67 Σχήμα 48 Βήματα Εγκατάστασης Notepad++ σελ.68 Σχήμα 49 Βήματα Εγκατάστασης Notepad++ σελ.69 Σχήμα 50 Μ.Ο.Σ. σελ.87 ΚΑΒΑΛΑ

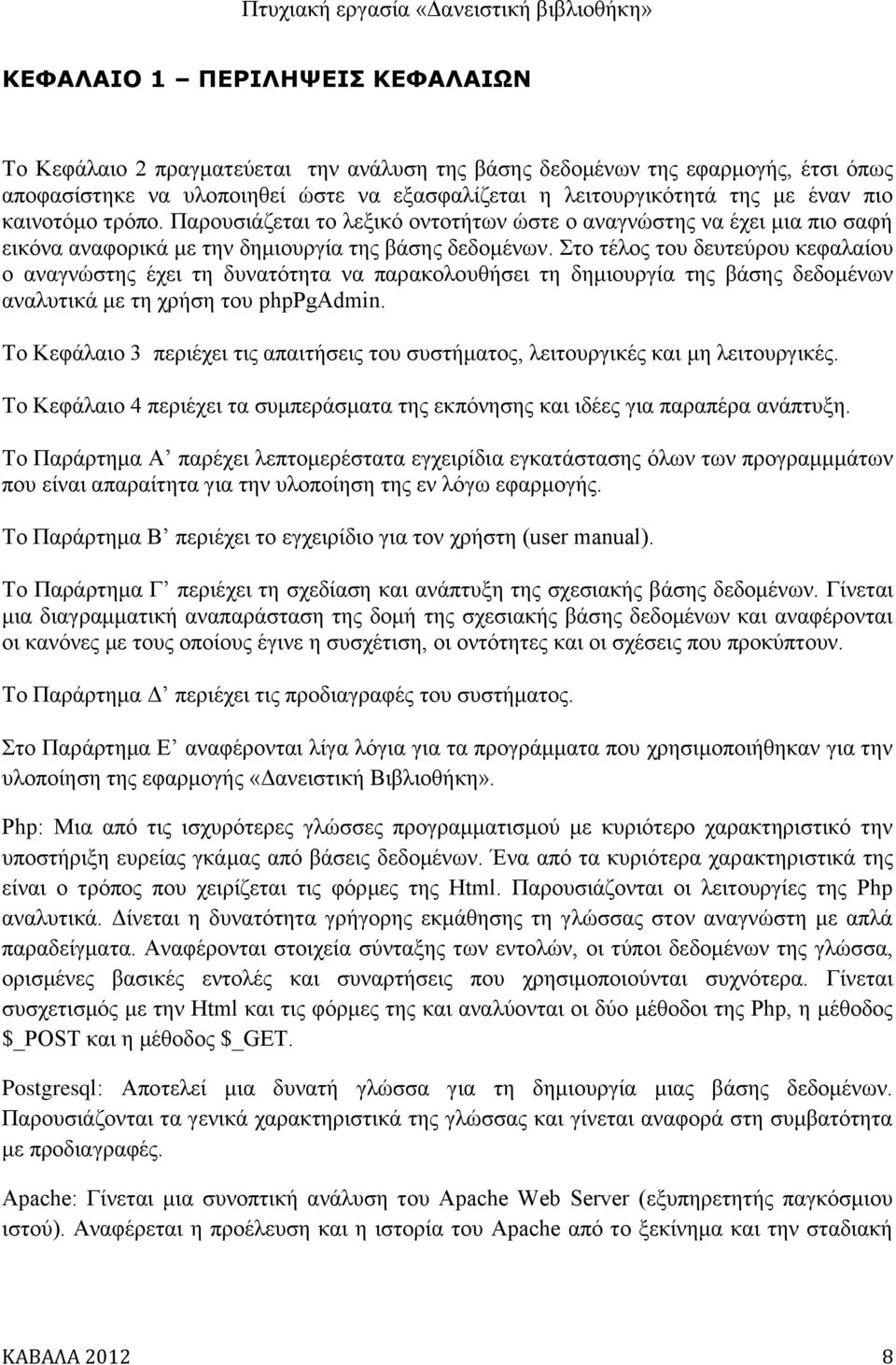

9 ΚΕΦΑΛΑΙΟ 1 ΠΕΡΙΛΗΨΕΙΣ ΚΕΦΑΛΑΙΩΝ Το Κεφάλαιο 2 πραγματεύεται την ανάλυση της βάσης δεδομένων της εφαρμογής, έτσι όπως αποφασίστηκε να υλοποιηθεί ώστε να εξασφαλίζεται η λειτουργικότητά της με έναν πιο καινοτόμο τρόπο. Παρουσιάζεται το λεξικό οντοτήτων ώστε ο αναγνώστης να έχει μια πιο σαφή εικόνα αναφορικά με την δημιουργία της βάσης δεδομένων. Στο τέλος του δευτεύρου κεφαλαίου ο αναγνώστης έχει τη δυνατότητα να παρακολουθήσει τη δημιουργία της βάσης δεδομένων αναλυτικά με τη χρήση του phppgadmin. Το Κεφάλαιο 3 περιέχει τις απαιτήσεις του συστήματος, λειτουργικές και μη λειτουργικές. Το Κεφάλαιο 4 περιέχει τα συμπεράσματα της εκπόνησης και ιδέες για παραπέρα ανάπτυξη. Το Παράρτημα Α παρέχει λεπτομερέστατα εγχειρίδια εγκατάστασης όλων των προγραμμμάτων που είναι απαραίτητα για την υλοποίηση της εν λόγω εφαρμογής. Το Παράρτημα Β περιέχει το εγχειρίδιο για τον χρήστη (user manual). Το Παράρτημα Γ περιέχει τη σχεδίαση και ανάπτυξη της σχεσιακής βάσης δεδομένων. Γίνεται μια διαγραμματική αναπαράσταση της δομή της σχεσιακής βάσης δεδομένων και αναφέρονται οι κανόνες με τους οποίους έγινε η συσχέτιση, οι οντότητες και οι σχέσεις που προκύπτουν. Το Παράρτημα Δ περιέχει τις προδιαγραφές του συστήματος. Στο Παράρτημα Ε αναφέρονται λίγα λόγια για τα προγράμματα που χρησιμοποιήθηκαν για την υλοποίηση της εφαρμογής «Δανειστική Βιβλιοθήκη». Php: Μια από τις ισχυρότερες γλώσσες προγραμματισμού με κυριότερο χαρακτηριστικό την υποστήριξη ευρείας γκάμας από βάσεις δεδομένων. Ένα από τα κυριότερα χαρακτηριστικά της είναι ο τρόπος που χειρίζεται τις φόρμες της Html. Παρουσιάζονται οι λειτουργίες της Php αναλυτικά. Δίνεται η δυνατότητα γρήγορης εκμάθησης τη γλώσσας στον αναγνώστη με απλά παραδείγματα. Αναφέρονται στοιχεία σύνταξης των εντολών, οι τύποι δεδομένων της γλώσσα, ορισμένες βασικές εντολές και συναρτήσεις που χρησιμοποιούνται συχνότερα. Γίνεται συσχετισμός με την Html και τις φόρμες της και αναλύονται οι δύο μέθοδοι της Php, η μέθοδος $_POST και η μέθοδος $_GET. Postgresql: Αποτελεί μια δυνατή γλώσσα για τη δημιουργία μιας βάσης δεδομένων. Παρουσιάζονται τα γενικά χαρακτηριστικά της γλώσσας και γίνεται αναφορά στη συμβατότητα με προδιαγραφές. Apache: Γίνεται μια συνοπτική ανάλυση του Apache Web Server (εξυπηρετητής παγκόσμιου ιστού). Αναφέρεται η προέλευση και η ιστορία του Apache από το ξεκίνημα και την σταδιακή ΚΑΒΑΛΑ

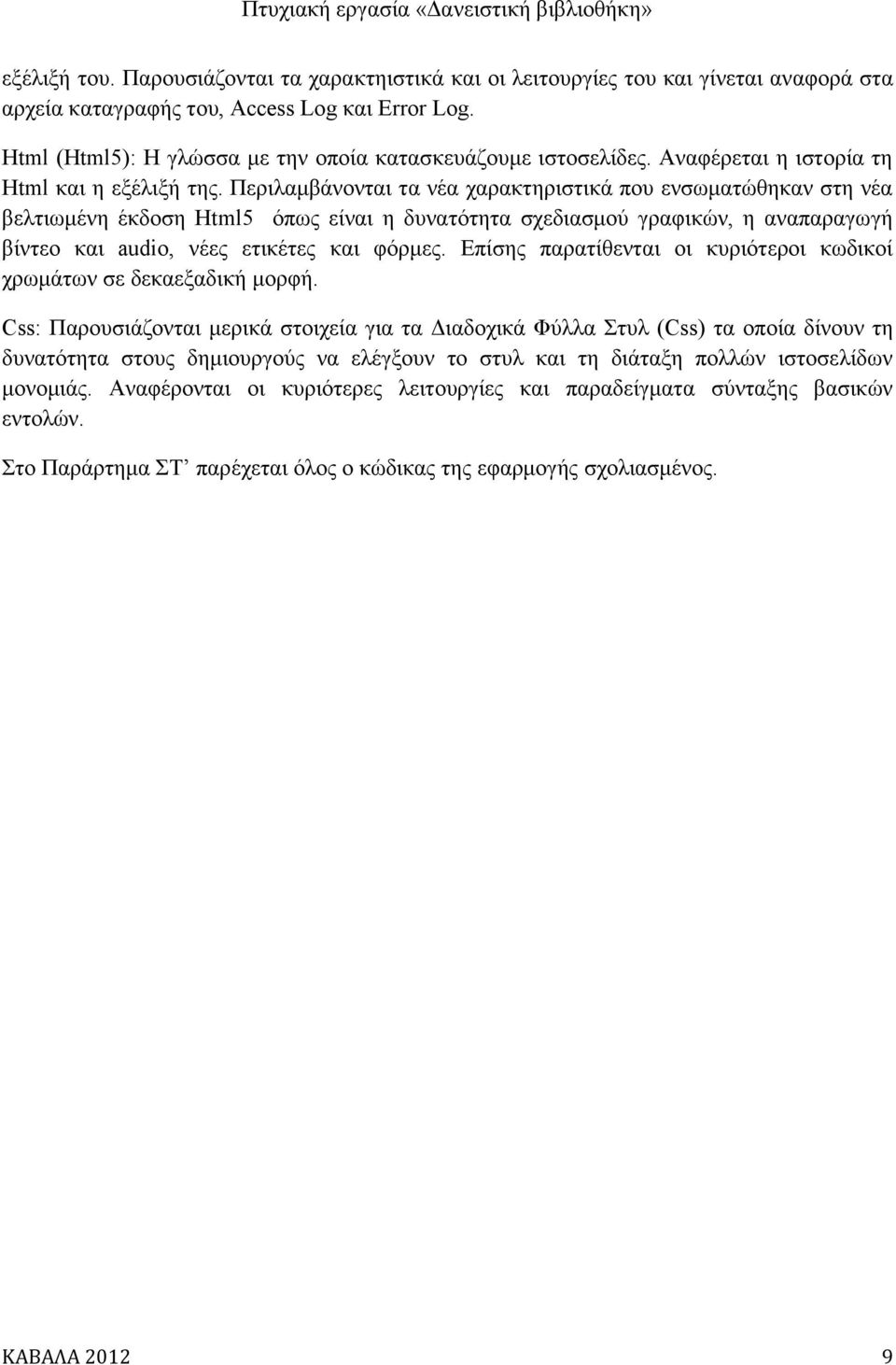

10 εξέλιξή του. Παρουσιάζονται τα χαρακτηιστικά και οι λειτουργίες του και γίνεται αναφορά στα αρχεία καταγραφής του, Access Log και Error Log. Html (Html5): Η γλώσσα με την οποία κατασκευάζουμε ιστοσελίδες. Αναφέρεται η ιστορία τη Html και η εξέλιξή της. Περιλαμβάνονται τα νέα χαρακτηριστικά που ενσωματώθηκαν στη νέα βελτιωμένη έκδοση Html5 όπως είναι η δυνατότητα σχεδιασμού γραφικών, η αναπαραγωγή βίντεο και audio, νέες ετικέτες και φόρμες. Επίσης παρατίθενται οι κυριότεροι κωδικοί χρωμάτων σε δεκαεξαδική μορφή. Css: Παρουσιάζονται μερικά στοιχεία για τα Διαδοχικά Φύλλα Στυλ (Css) τα οποία δίνουν τη δυνατότητα στους δημιουργούς να ελέγξουν το στυλ και τη διάταξη πολλών ιστοσελίδων μονομιάς. Αναφέρονται οι κυριότερες λειτουργίες και παραδείγματα σύνταξης βασικών εντολών. Στο Παράρτημα ΣΤ παρέχεται όλος ο κώδικας της εφαρμογής σχολιασμένος. ΚΑΒΑΛΑ

11 ΚΕΦΑΛΑΙΟ 2 ΥΛΟΠΟΙΗΣΗ ΕΦΑΡΜΟΓΗΣ 2.1 Προβληματισμοί και λήψη αποφάσεων αναφορικά με την υλοποίηση της εφαρμογής Δημιουργήθηκαν αρκετοί προβληματισμοί στην αρχή της υλοποίησης της εφαρμογής. Κυριότερο πρόβλημα αποτέλεσε η επιλογή του τρόπου με τον οποίο θα ξεκινούσε μια ανακοίνωση η οποία θα έπρεπε να είναι ορατή μόνο στον δανειστή και τον δανειζόμενο. Ως καλύτερος τρόπος επιλέχθηκε να γίνεται η αναζήτηση ενός βιβλίου και με βάση τα αποτελέσματα της αναζήτησης να ξεκινά από αυτό το στάδιο η εκδήλωση ενδιαφέροντος ανταλλαγής. Ο χρήστης έχει το δικαίωμα να ξεκινήσει όσες φορές ανταλλαγή ενός ίδιου βιβλίου. Μόλις εκδηλώσει ενδιαφέρον ανταλλαγής (κάνοντας κλικ στο κατάλληλο κουμπί) μεταβαίνει σε άλλη σελίδα ώστε να ξεκινήσει να γράφει τα σχόλια του τα οποία εμφανίζονται και στην σελίδα του δανειστή του βιβλίου. Και οι δύο χρήστες (δανειστής και δανειζόμενος) έχουν το πλεονέκτημα να μπορούν να συνεχίσουν τη ροή των ανακοινώσεων όσες φορές το θελήσουν. Στη συνέχεια κατά την προσθήκη ενός καινούργιου βιβλίου ο χρήστης συμπληρώνει ορισμένα υποχρεωτικά πεδία ( τίτλο, συγγραφέα, είδος, ISBN) και προαιρετικά σχόλια και την κατάσταση του βιβλίου (ελεύθερο ή όχι προς δανεισμό). Δίνεται το δικαίωμα να αλλάξει ο κάτοχος ενός βιβλίου τα σχόλια και την κατάστασή του ανά πάσα στιγμή. Δεν έχει το δικαίωμα διαγραφής επιπλέον στοιχείων ο χρήστης αλλά ούτε του βιβλίου διότι θα υπάρξει πρόβλημα αν το βιβλίο έχει εκκρεμότητα. Ο χρήστης μπορεί να απευθυνθεί στον διαχειριστή στις περιπτώσεις που έκανε λάθος εισαγωγή των στοιχείων του βιβλίου ή το βιβλίο δεν υπάρχει πλέον. Μπορεί επίσης να αλλάξει τα σχόλια του βιβλίου, γράφοντας ότι το βιβλίο δεν υπάρχει πλέον. Ένα επιπλέον πρόβλημα αφορούσε την πρόσβαση των χρηστών σε ορισμένα δεδομένα σε συνδυασμό με την εύκολη και ομαδοποιημένη πρόσβαση του διαχειριστή στη βάση, μιας και ο διαχειριστής είναι εκείνος που θα εγγράψει κάποιον νέο χρήστη. Για την καλύτερη λειτουργία επιλέχθηκε κατά την εγγραφή ενός χρήστη να δημιουργούνται και ορισμένοι «δικοί του» πίνακες (books_ και ebook_) στη βάση δεδομένων, στους οποίους έχουν περιορισμένα ΚΑΒΑΛΑ

12 δικαιώματα οι χρήστες. Στον πίνακα books_ υπάρχουν τα χαρακτηριστικά του κάθε βιβλίου (ο τίτλος, ο συγγραφέας, το είδος του βιβλίου, η κατάστασή του (ελεύθερο ή όχι προς δανεισμό) το ISBN και τα σχόλια). Έχει τη δυνατότητα ο «κάτοχος» του κάθε πίνακα να τροποποιήσει μέρος των δεδομένων (τα σχόλια και την κατάσταση ελεύθερο ή όχι προς δανεισμό) ενώ οι υπόλοιποι χρήστες έχουν δικαίωμα μόνο ανάγνωσης. Σε αντίθεση όμως με τον διαχειριστή ο οποίος μπορεί και να διαγράψει δεδομένα του κάθε πίνακα books_. Ο λόγος που δικαίωμα διαγραφής παρέχεται μόνο στον διαχειριστή είναι επειδή αν ο χρήστης διαγράψει για παράδειγμα ένα βιβλίο ενώ αυτό θα έχει εκκρεμότητα δανεισμού, θα δημιουργηθεί πρόβλημα. Ενώ επικοινωνώντας με τον διαχειριστή αποφεύγονται τέτοιου είδους προβλήματα. Παρομοίως και με τον πίνακα ebook_ ο οποίος περιέχει τα προσωπικά στοιχεία του κάθε χρήστη (όνομα, επώνυμο και ), δεν δίνεται δικαίωμα τροποποίησης των στοιχείων του χρήστη άμεσα αλλά έμμεσα μέσω του διαχειριστή. Για λόγους ευχρηστίας του διαχειριστή δημιουργούνται σε κάθε εγγραφή αυτοί οι δύο πίνακες ώστε να ανατρέχει εύκολα αν χρειαστεί. Όσον αφορά την εγγραφή των νέων χρηστών επιλέχθηκε η εγγραφή να γίνεται μέσω του διαχειριστή. Ο χρήστης συμπληρώνει μια φόρμα με τα στοιχεία του (επιθυμητό όνομα χρήστη, όνομα, επώνυμο και η οποία περνάει αυτόματα στο περιεχόμενο του το οποίο αποστέλλει ο καινούργιος χρήστης. Στη συνέχεια ο διαχειριστής επιλέγει τον κωδικό πρόσβασης που θα δώσει στον καινούργιο χρήστη και το στέλνει μέσω . Πρώτα βέβαια εκτελεί την συνάρτηση create_ebooks_user με τα κατάλληλα ορίσματα ώστε να δημιουργηθεί ο χρήστης με τους κατάλληλους πίνακες. Ο τρόπος αυτός επιλέχθηκε ώστε να επιλέγει ο διαχειριστής ποιους θα εγγράψει. Ένας επιπλέον προβληματισμός αφορούσε την αποστολή των δεδομένων ώστε να μην είναι ορατά από τρίτους. Για αυτό τον λόγο επιλέχθηκαν οι μέθοδοι GET και POST( )Με την POST γίνεται αποστολή δεδομένων «διαφανώς» απο τον χρήστη ενώ με την GET τα στοιχεία της φόρμας μεταφέρονται ως τμήμα της URL. Αρκετές συναρτήσεις γράφτηκαν σε ξεχωριστό αρχείο php. Παρατηρείται επαναχρησιμοποίηση κώδικα στην εφαρμογή χρησιμοποιώντας την require_once(). Κατ αυτόν τον τρόπο επιτυγχάνεται μικρότερο κόστος αφού δεν υπάρχει περιττή επανεγγραφή κώδικα και το κυριότερο είναι ότι υπάρχει αυξημένη αξιοπιστία. Εφόσον ο κώδικας δουλεύει κάπου σημαίνει ότι θα δουλεύει παντού. ΚΑΒΑΛΑ

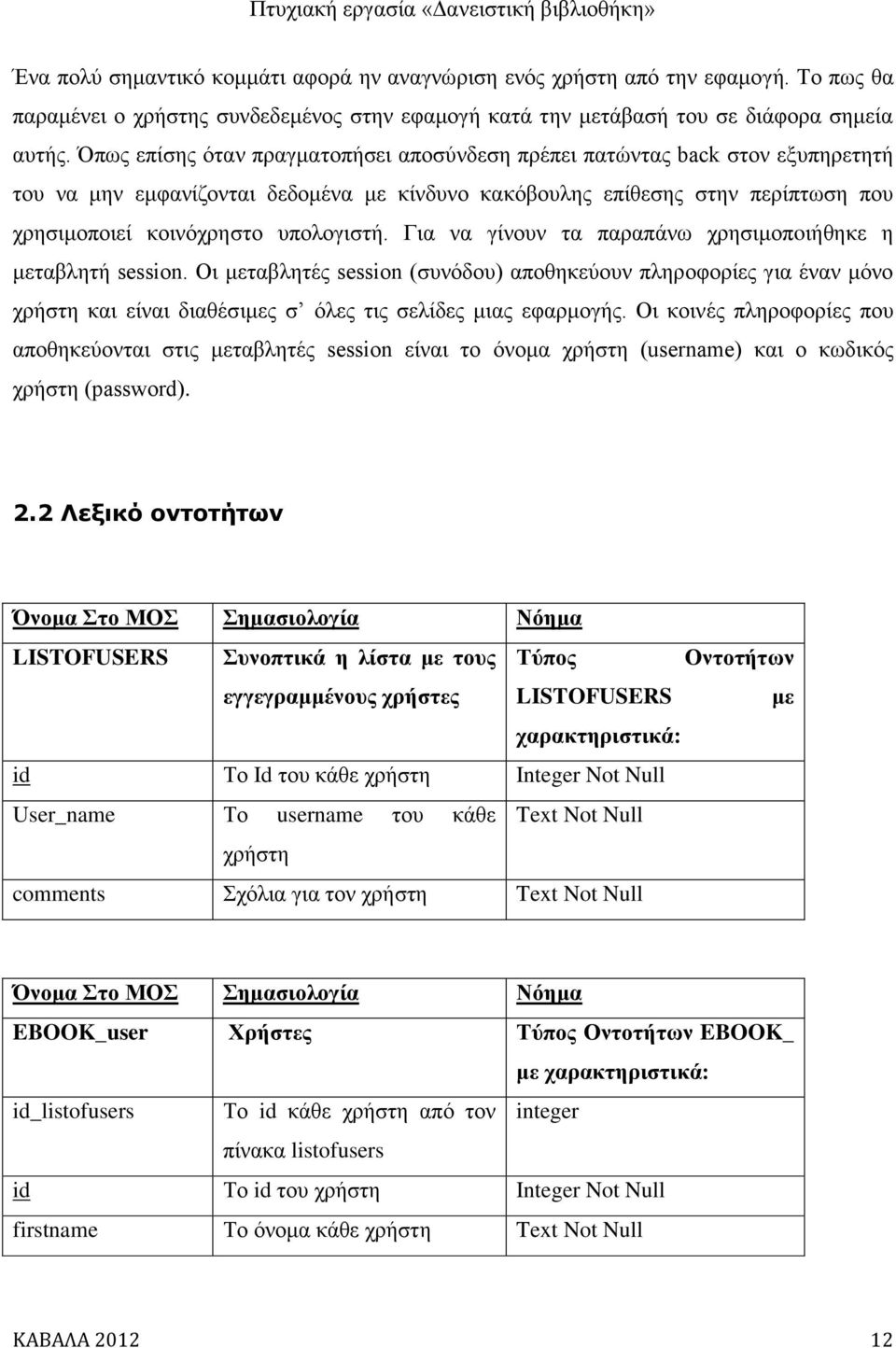

13 Ένα πολύ σημαντικό κομμάτι αφορά ην αναγνώριση ενός χρήστη από την εφαμογή. Το πως θα παραμένει ο χρήστης συνδεδεμένος στην εφαμογή κατά την μετάβασή του σε διάφορα σημεία αυτής. Όπως επίσης όταν πραγματοπήσει αποσύνδεση πρέπει πατώντας back στον εξυπηρετητή του να μην εμφανίζονται δεδομένα με κίνδυνο κακόβουλης επίθεσης στην περίπτωση που χρησιμοποιεί κοινόχρηστο υπολογιστή. Για να γίνουν τα παραπάνω χρησιμοπoιήθηκε η μεταβλητή session. Οι μεταβλητές session (συνόδου) αποθηκεύουν πληροφορίες για έναν μόνο χρήστη και είναι διαθέσιμες σ όλες τις σελίδες μιας εφαρμογής. Οι κοινές πληροφορίες που αποθηκεύονται στις μεταβλητές session είναι το όνομα χρήστη (username) και ο κωδικός χρήστη (password). 2.2 Λεξικό οντοτήτων Όνομα Στο ΜΟΣ Σημασιολογία Νόημα LISTOFUSERS Συνοπτικά η λίστα με τους Τύπος Οντοτήτων εγγεγραμμένους χρήστες LISTOFUSERS με χαρακτηριστικά: id Το Id του κάθε χρήστη Integer Not Null User_name Το username του κάθε Text Not Null χρήστη comments Σχόλια για τον χρήστη Text Not Null Όνομα Στο ΜΟΣ Σημασιολογία Νόημα EBOOK_user Χρήστες Τύπος Οντοτήτων EBOOK_ με χαρακτηριστικά: id_listofusers Το id κάθε χρήστη από τον integer πίνακα listofusers id Το id του χρήστη Integer Not Null firstname Το όνομα κάθε χρήστη Text Not Null ΚΑΒΑΛΑ

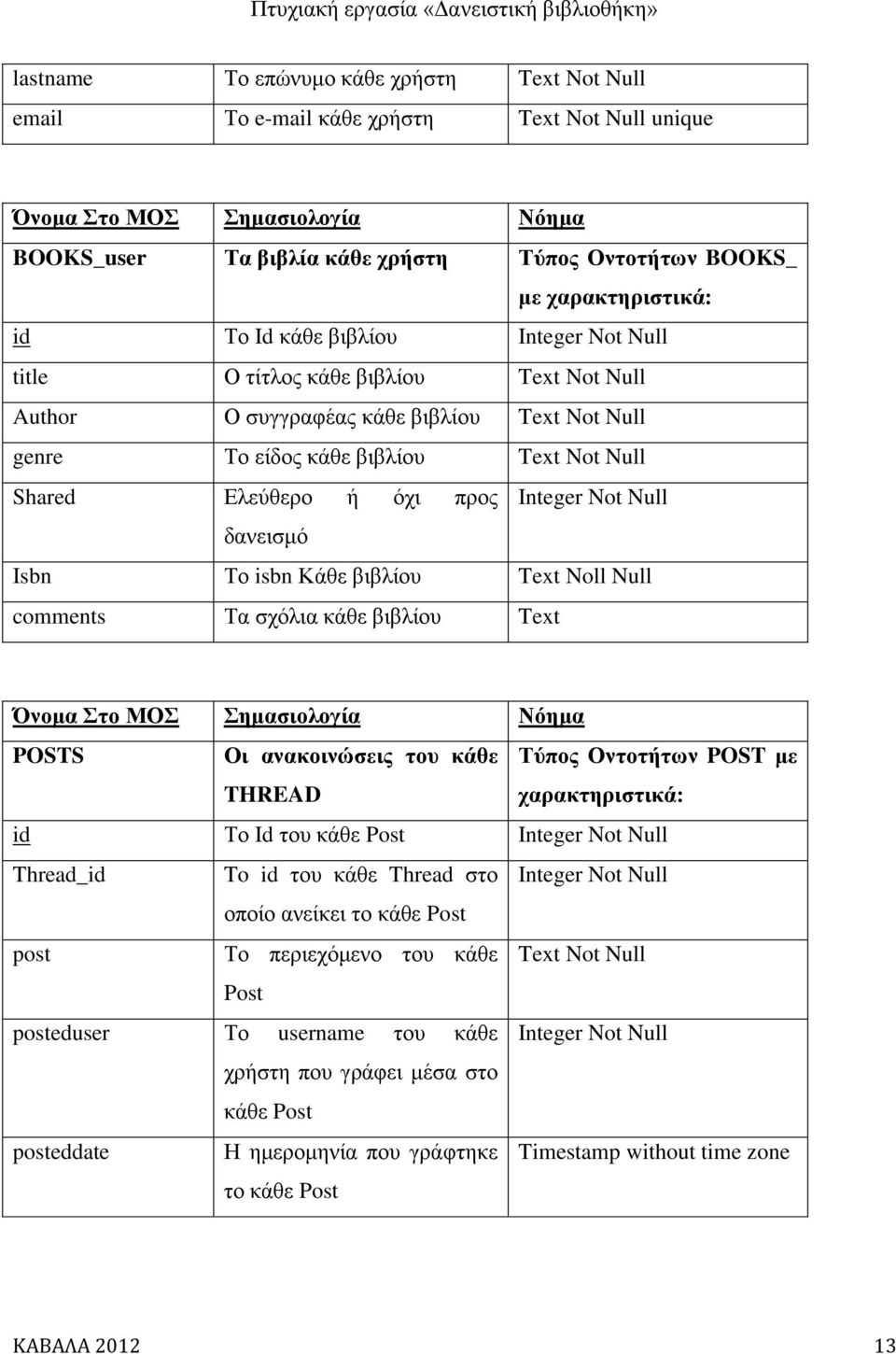

14 lastname Το επώνυμο κάθε χρήστη Text Not Null Το κάθε χρήστη Text Not Null unique Όνομα Στο ΜΟΣ Σημασιολογία Νόημα BOOKS_user Τα βιβλία κάθε χρήστη Τύπος Οντοτήτων BOOKS_ με χαρακτηριστικά: id Το Id κάθε βιβλίου Integer Not Null title Ο τίτλος κάθε βιβλίου Text Not Null Author Ο συγγραφέας κάθε βιβλίου Text Not Null genre Το είδος κάθε βιβλίου Text Not Null Shared Ελεύθερο ή όχι προς Integer Not Null δανεισμό Isbn Το isbn Κάθε βιβλίου Text Noll Null comments Τα σχόλια κάθε βιβλίου Text Όνομα Στο ΜΟΣ Σημασιολογία Νόημα POSTS Οι ανακοινώσεις του κάθε THREAD Τύπος Οντοτήτων POST με χαρακτηριστικά: id Το Id του κάθε Post Integer Not Null Thread_id To id του κάθε Thread στο Integer Not Null οποίο ανείκει το κάθε Post post Το περιεχόμενο του κάθε Text Not Null Post posteduser Το username του κάθε Integer Not Null χρήστη που γράφει μέσα στο κάθε Post posteddate Η ημερομηνία που γράφτηκε το κάθε Post Timestamp without time zone ΚΑΒΑΛΑ

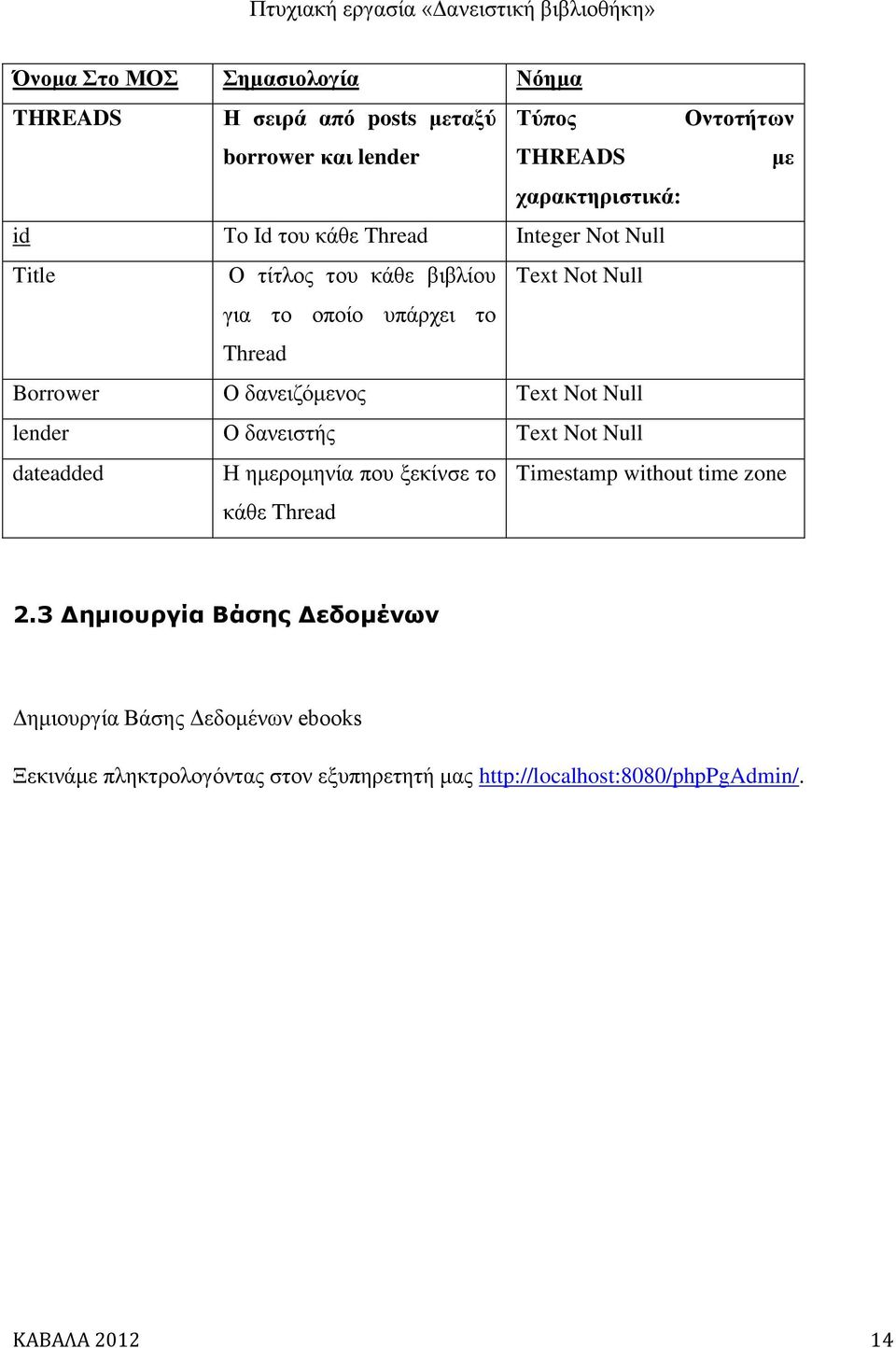

15 Όνομα Στο ΜΟΣ Σημασιολογία Νόημα THREADS Η σειρά από posts μεταξύ Τύπος Οντοτήτων borrower και lender THREADS με χαρακτηριστικά: id Το Id του κάθε Thread Integer Not Null Title Ο τίτλος του κάθε βιβλίου Text Not Null για το οποίο υπάρχει το Thread Borrower Ο δανειζόμενος Text Not Null lender Ο δανειστής Text Not Null dateadded Η ημερομηνία που ξεκίνσε το κάθε Thread Timestamp without time zone 2.3 Δημιουργία Βάσης Δεδομένων Δημιουργία Βάσης Δεδομένων ebooks Ξεκινάμε πληκτρολογόντας στον εξυπηρετητή μας ΚΑΒΑΛΑ

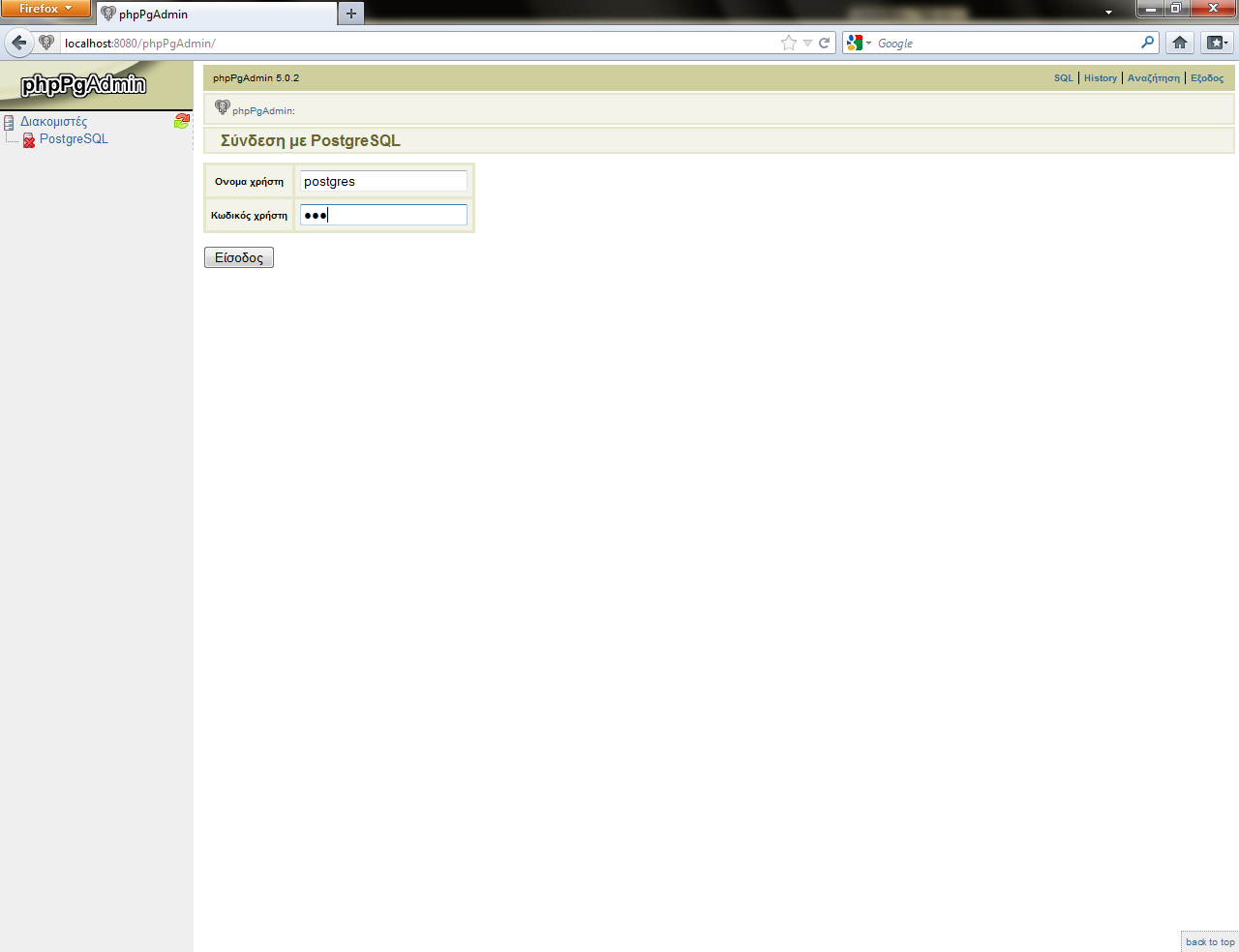

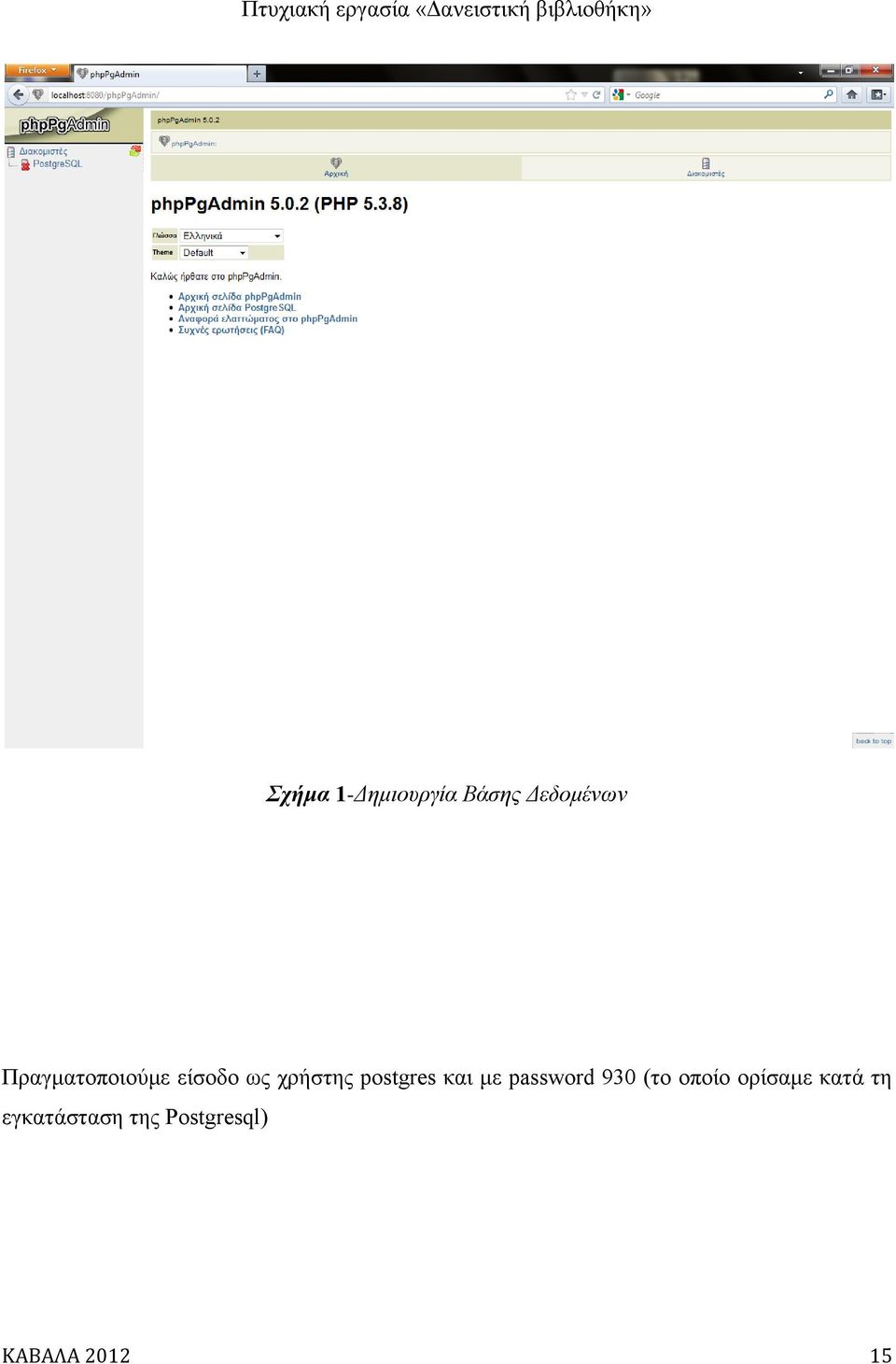

16 Σχήμα 1-Δημιουργία Βάσης Δεδομένων Πραγματοποιούμε είσοδο ως χρήστης postgres και με password 930 (το οποίο ορίσαμε κατά τη εγκατάσταση της Postgresql) ΚΑΒΑΛΑ

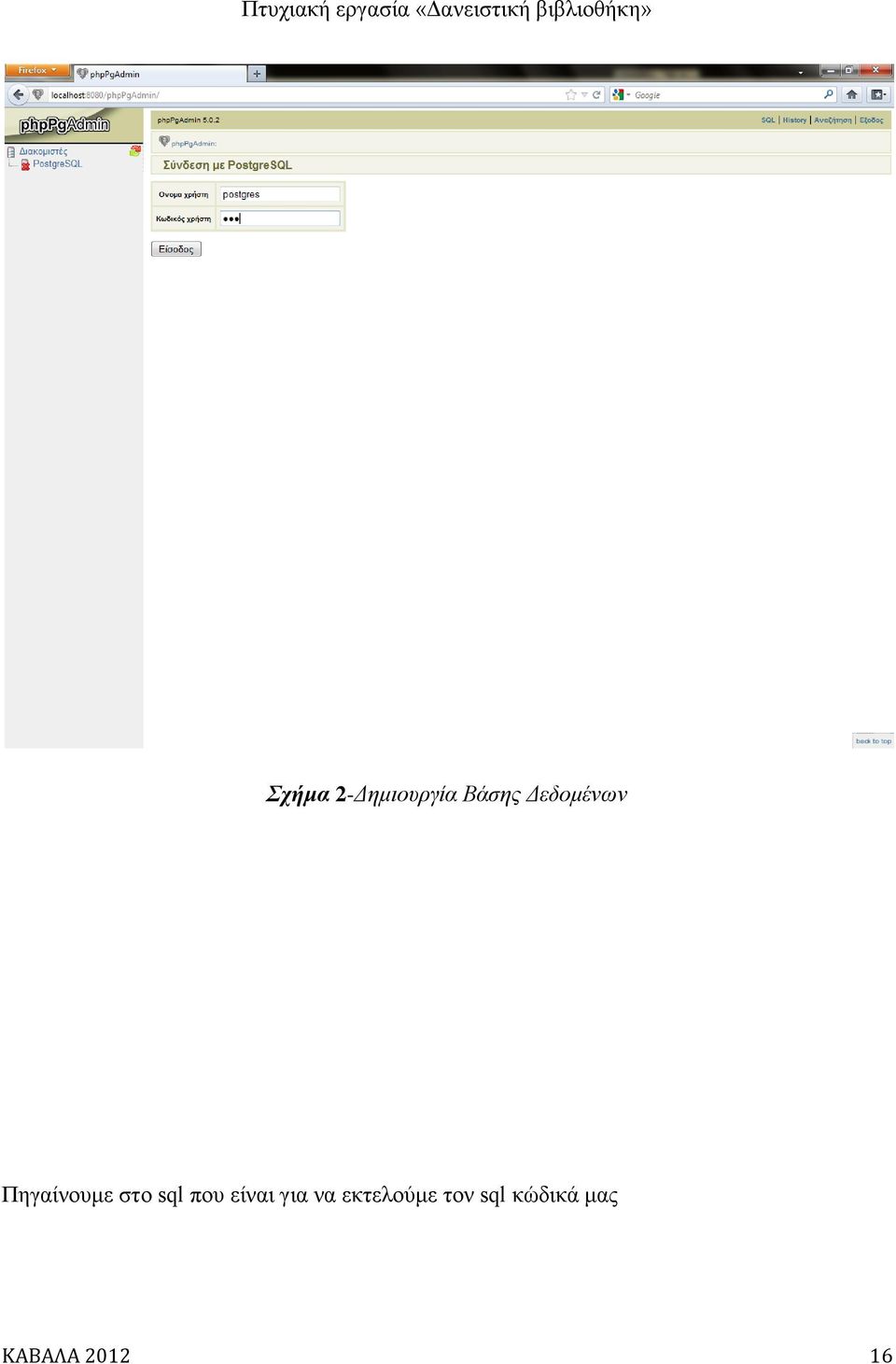

17 Σχήμα 2-Δημιουργία Βάσης Δεδομένων Πηγαίνουμε στο sql που είναι για να εκτελούμε τον sql κώδικά μας ΚΑΒΑΛΑ

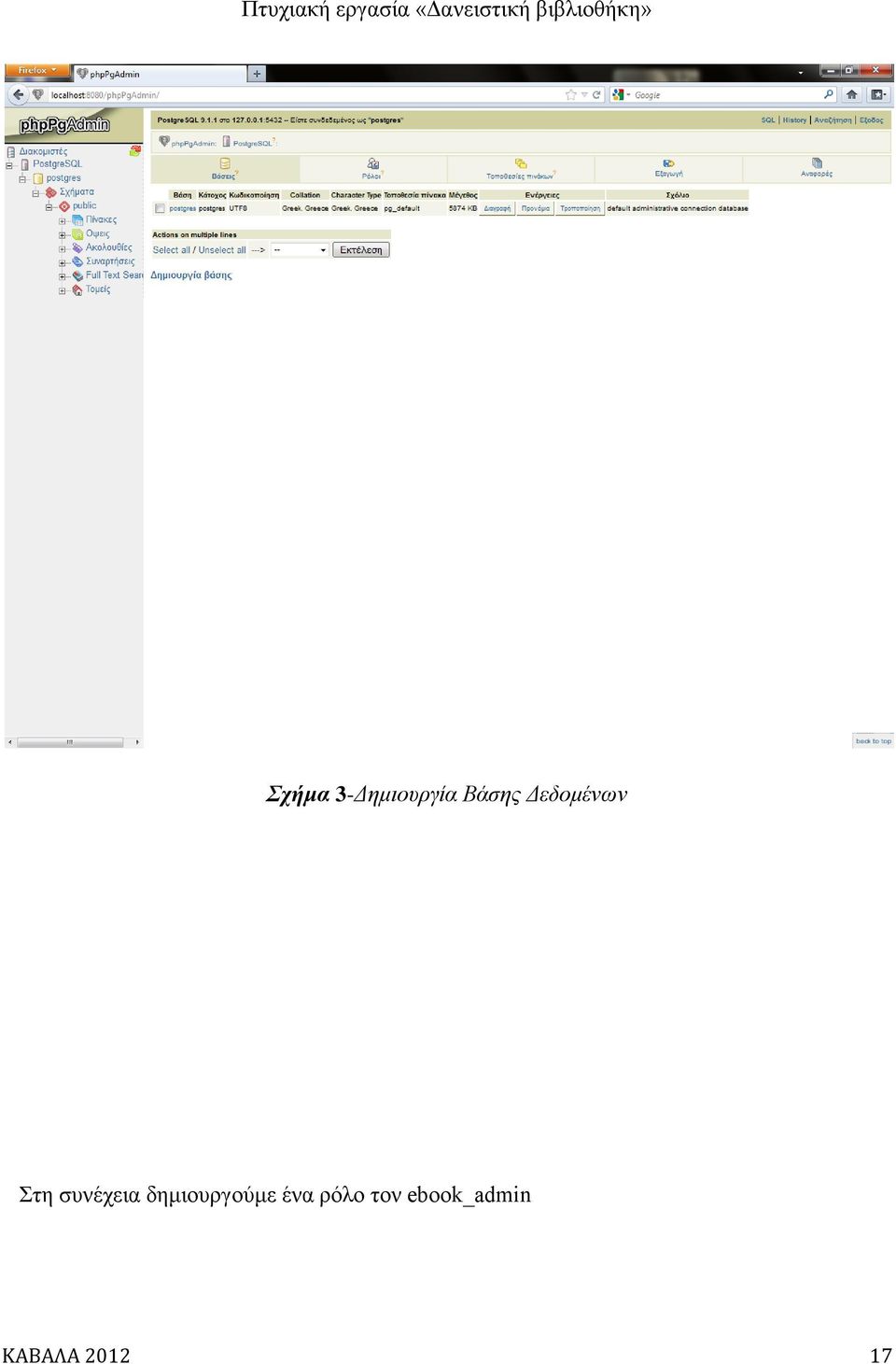

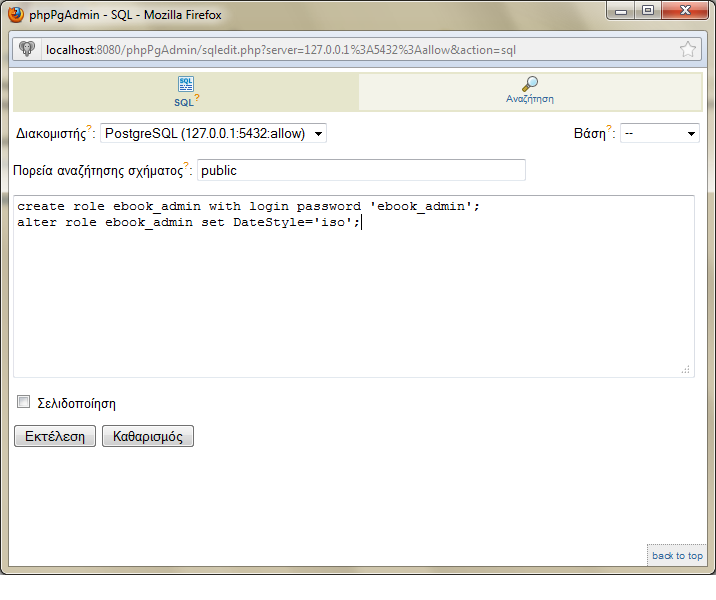

18 Σχήμα 3-Δημιουργία Βάσης Δεδομένων Στη συνέχεια δημιουργούμε ένα ρόλο τον ebook_admin ΚΑΒΑΛΑ

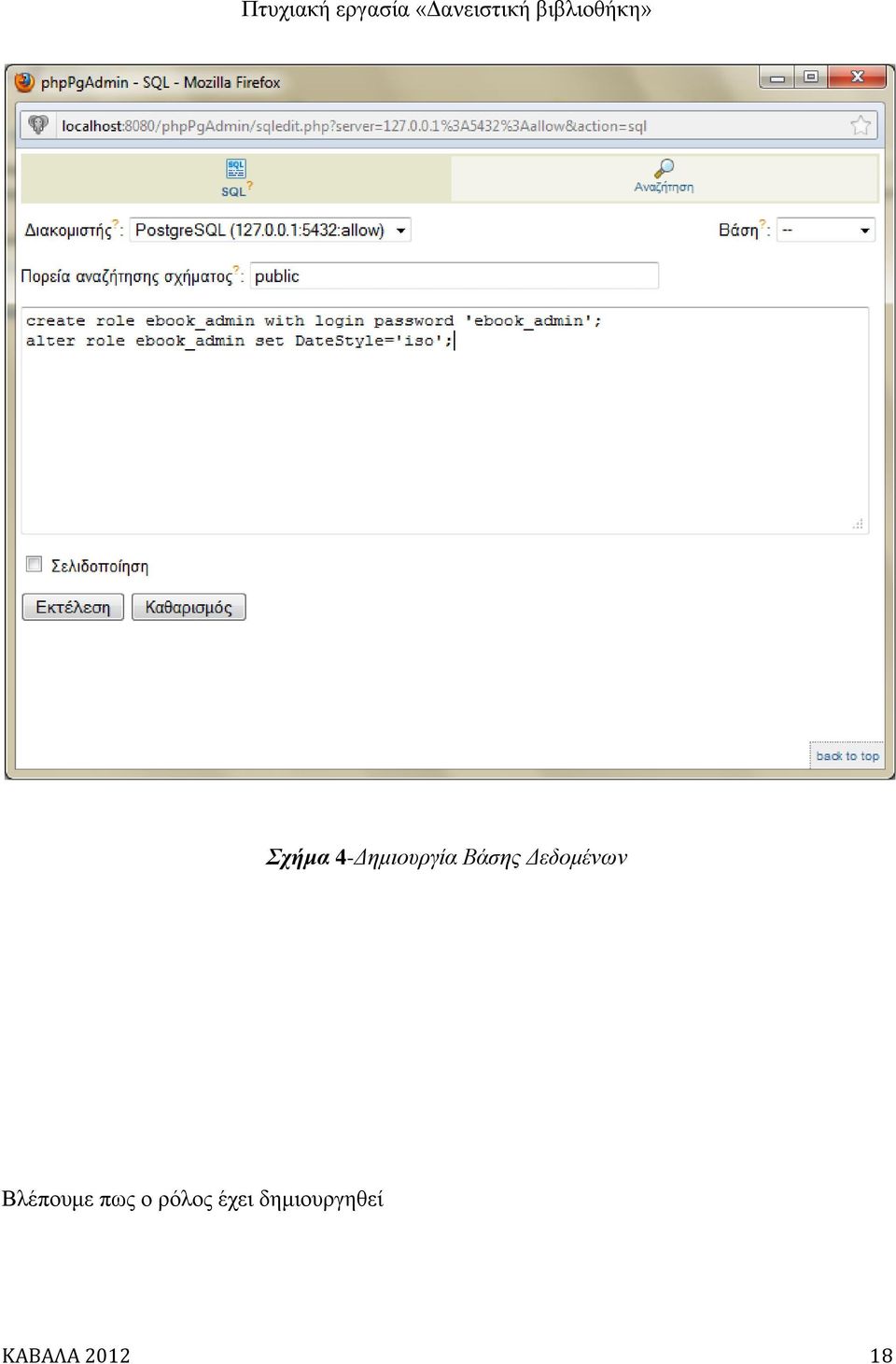

19 Σχήμα 4-Δημιουργία Βάσης Δεδομένων Βλέπουμε πως ο ρόλος έχει δημιουργηθεί ΚΑΒΑΛΑ

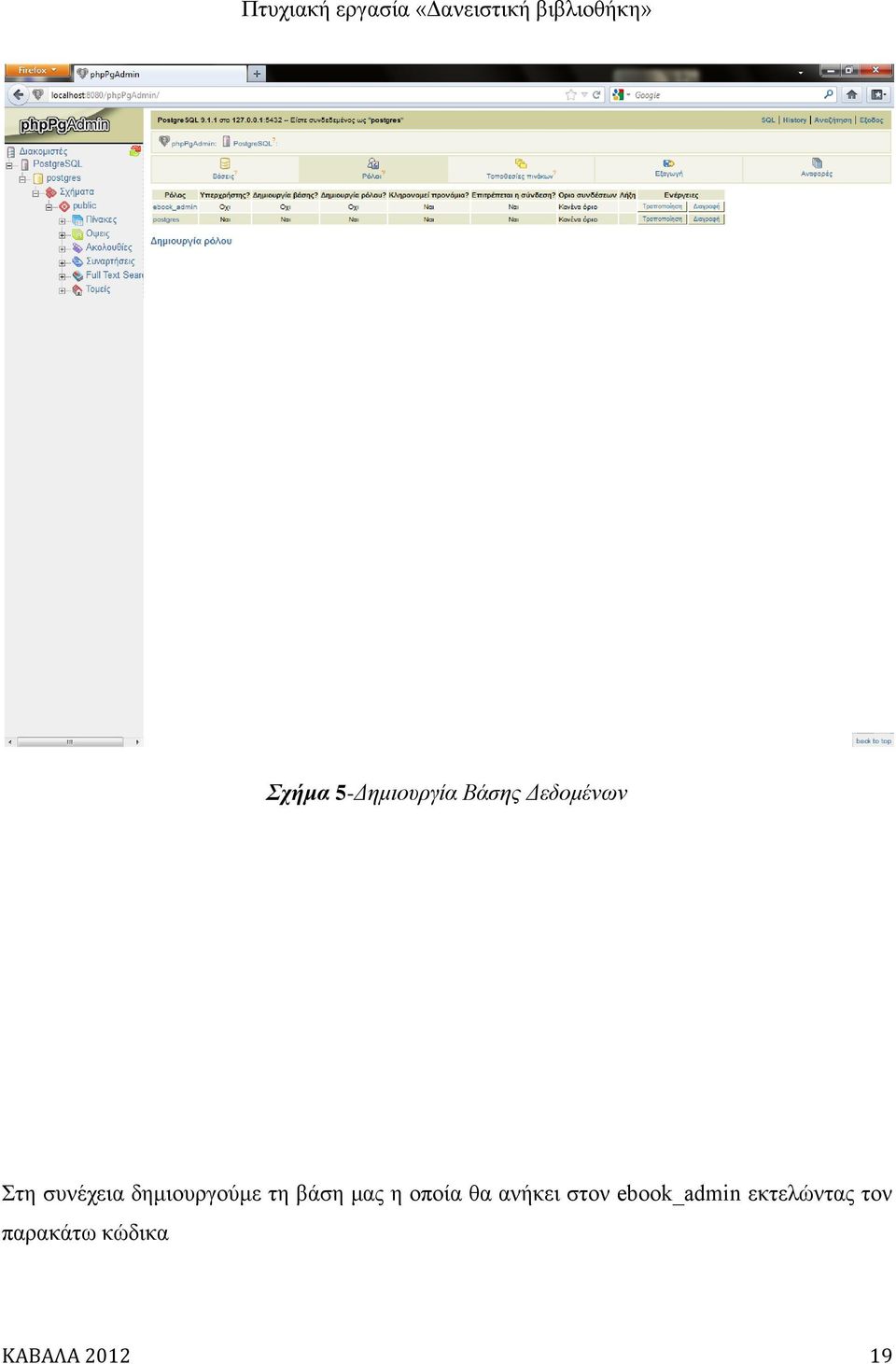

20 Σχήμα 5-Δημιουργία Βάσης Δεδομένων Στη συνέχεια δημιουργούμε τη βάση μας η οποία θα ανήκει στον ebook_admin εκτελώντας τον παρακάτω κώδικα ΚΑΒΑΛΑ

21 Σχήμα 6-Δημιουργία Βάσης Δεδομένων Βλέπουμε ότι η βάση μας έχει δημιουργηθεί ΚΑΒΑΛΑ

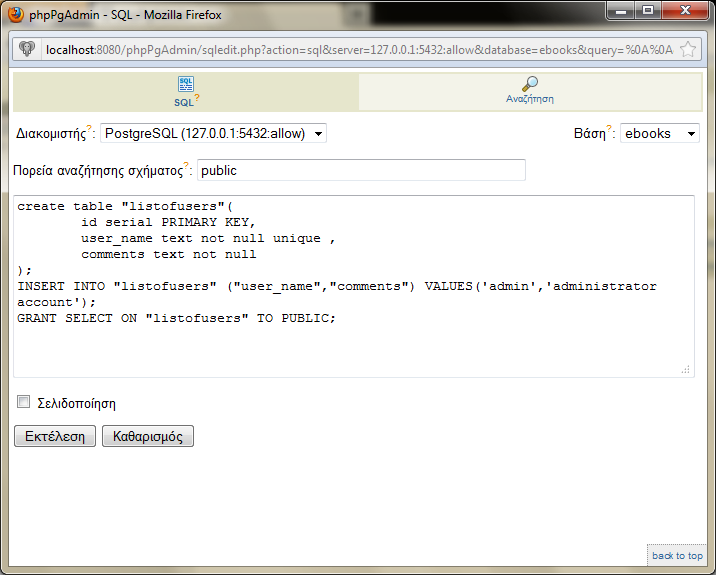

22 Σχήμα 7-Δημιουργία Βάσης Δεδομένων Στη συνέχεια θα δημιουργήσουμε τους κατάλληλους πίνακες. Ξεκινάμε με τον πίνακα listofusers εκτελώντας πλέον μέσα στη βάση ebooks ΚΑΒΑΛΑ

23 Σχήμα 8-Δημιουργία Βάσης Δεδομένων Βλέπουμε αριστερά ότι ο πίνακας έχει δημιουργηθεί ΚΑΒΑΛΑ

24 Σχήμα 9-Δημιουργία Βάσης Δεδομένων Συνεχίζουμε με τη δημιουργία του πίνακα threads ΚΑΒΑΛΑ

25 Σχήμα 10-Δημιουργία Βάσης Δεδομένων Βλέπουμε αριστερά ότι ο πίνακας Threads έχει δημιουργηθεί ΚΑΒΑΛΑ

26 Σχήμα 11-Δημιουργία Βάσης Δεδομένων Συνεχίζουμε με τη δημιουργία του πίνακα posts ΚΑΒΑΛΑ

27 Σχήμα 12-Δημιουργία Βάσης Δεδομένων Βλέπουμε αριστερά ότι ο πίνακας posts έχει δημιουργηθεί ΚΑΒΑΛΑ

28 Σχήμα 13-Δημιουργία Βάσης Δεδομένων Κάνουμε Logout από τη βάση και είσοδο ως χρήστης ebook_admin ΚΑΒΑΛΑ

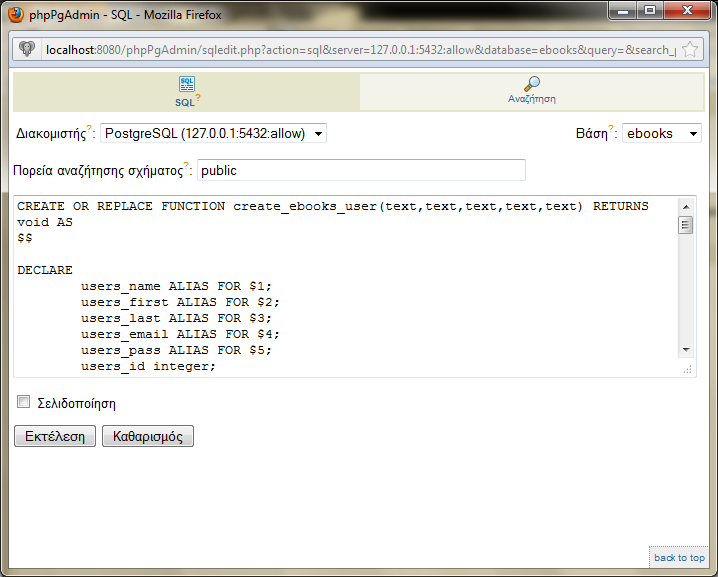

29 Σχήμα 14-Δημιουργία Βάσης Δεδομένων Δημιουργούμε τη συνάρτηση create_ebooks_user() ΚΑΒΑΛΑ

30 Σχήμα 15-Δημιουργία Βάσης Δεδομένων Βλέπουμε αριστερά πως η συνάρτηση έχει δημιουργηθεί. ΚΑΒΑΛΑ

31 Σχήμα 16-Δημιουργία Βάσης Δεδομένων ΚΑΒΑΛΑ

32 ΚΕΦΑΛΑΙΟ 3 ΑΠΑΙΤΗΣΕΙΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ Διαχείριση Βιβλίου Προσθήκη Βιβλίου Οι εγγεγραμμένοι χρήστες της εφαρμογής έχουν το δικαίωμα να εισάγουν ένα καινούργιο βιβλίο στη λίστα των βιβλίων τους. Σε κάθε καινούργια εισαγωγή οι χρήστες εισάγουν διάφορα στοιχεία που αφορούν το καινούργιο βιβλίο όπως είναι ο τίτλος, ο συγγραφέας, το είδος του βιβλίου, το ISBN και προαιρετικά σχόλια ή εάν το θέσει άμμεσα προς δανεισμό. Αλλαγή στοιχείων βιβλίου Το σύστημα δίνει το δικαίωμα μόνο στον administrator να αλλάξει τα στοιχεία ενός βιβλίου ή να διαγράψει κάποιο βιβλίο. Οι χρήστες έχουν μόνο το δικαίωμα να αλλάξουν την επιλογή ελεύθερο ή όχι προς δανεισμό (shared) των βιβλίων που τους ανήκουν καθώς και τα σχόλια. Αναζήτηση Βιβλίου Αναζήτηση βιβλίου μπορούν να κάνουν όλοι οι χρήστες με βάση ορισμένα κριτήρια όπως τον τίτλο του βιβλίου, τον συγγραφέα, το είδος του βιβλίου, το ISBN, και το username κάποιου χρήστη. Υπάρχει η δυνατότητα να γίνει αναζήτηση είτε με ένα πεδίο (title υποχρεωτικά) είτε με όσα πεδία θελήσει ο χρήστης. Διαχείριση Χρηστών Εγγραφή Χρήστη ΚΑΒΑΛΑ

33 Μόνο ο administrator έχει το δικαίωμα να εγγράψει έναν καινούριο χρήστη αφού πρώτα συμπληρώσει ο χρήστης μία φόρμα με τα στοιχεία που τον αφορούν (username, όνομα, επώνυμο, ). Σε κάθε καινούρια εγγραφή ο administrator εισάγει επίσης και τα στοιχεία που αφορούν τον καινούριο χρήστη (username, το όνομα, το επώνυμο και το ). Μεταβολή στοιχείων / Διαγραφή Χρήστη Το σύστημα δίνει το δικαίωμα μόνο στον administrator να μεταβάλλει/διαγράψει τα στοιχεία ενός χρήστη ύστερα από αίτηση του χρήστη (μέσω ). Διαχείριση των Threads Έναρξη ενός καινούργιου Thread Για να ξεκινήσει ένα καινούργιο Thread αρκεί ο borrower (δανειζόμενος) να αναζητήσει το βιβλίο που θέλει και να πατήσει το κουμπί I want it!. Το Thread θα έχει ξεκινήσει ανεξαρτήτως αν θα έχει περιεχόμενο (post). Αναζήτηση ενός ήδη υπάρχοντος Thread Για να αναζητήσει ο χρήστης ένα Thread πρέπει να του ανήκει, δηλαδή να είναι ή ο δανειστής ή ο δανειζόμενος. Θα μεταβαίνει στη σελίδα του με τα Threads και βλέπει συνοπτικά τα στοιχεία των Threads. Για να ξεκινήσει ένα καινούργιο post αρκεί ο borrower (δανειζόμενος) να αναζητήσει το βιβλίο που θέλει και να πατήσει το κουμπί I want it!. Ύστερα εισάγει το μήνυμα που θέλει να γράψει στον lender (δανειστή). Τα σχόλια εμφανίζοντε στις σελίδες των lender και borrower μόνο. Διαχείριση των Posts Αναζήτηση ενός Post Αναζήτηση ενός post μπορούν να κάνουν ο borrower και ο lender που τους αφορά ένα βιβλίο. ΚΑΒΑΛΑ

34 Εισαγωγή σε ένα ήδη υπάρχον Post Στις σελίδες των borrower και lender εμφανίζονται η λίστα με τα Threads που τους αφορούν. Μπαίνοντας στο κάθε Thread έχουν το δικαίωμα να εισάγουν post συνεχίζοντας το ήδη υπάρχον Thread. Διαχείριση Προγράμματος Διασύνδεση με τον χρήστη Ο κάθε χρήστης έχει την δυνατότητα της ανάγνωσης όλων των σtοιχείων των καταγεγραμμένων βιβλίων και την δυνατότητα έναρξης ενός καινούργιου Thread ακόμα και στην περίπτωση που δεν είναι ελεύθερο προς δανεισμό εκείνη τη στιγμή το βιβλίο που θέλει να δανειστεί κάποιος χρήστης. Λειτουργικές: Στον πίνακα books_ ενημερώνονται τα πεδία shared και comments όταν αλλάζει η κατάσταση ενός βιβλίου και στην αλλαγή των comments. Ο πίνακας books_ ενημερώνεται όταν γίνει προσθήκη ενός βιβλίου. Ενημερώνονται τα πεδία id, title, aythor, genre, shared, isbn,comments. Στον πίνακα listofusers, κατά την δημιουργία ενός καινούργιου χρήστη ενημερώνονται τα πεδία id, username, comments. Στον πίνακα threads όταν ξεκινήσει ένα καινούργιο Thread ενημερώνονται τα πεδία id, title, borrower, lender, dateadded. Όταν γίνει εισαγωγή ενός Post, ενημερώνονται τα πεδία id, thread_id, post, posteduser, posteddate του πίνακα posts. Μη λειτουργικές: ΚΑΒΑΛΑ

35 Απαιτήσεις Υλοποίησης Απαιτήσεις Υλικού : Το περιβάλλον λειτουργίας θα είναι ένας Server. Απαιτείται σύνδεση σε δίκτυο. Απαιτήσεις Λογισμικού : 1)Το σύστημα θα λειτουργεί σε λειτουργικό σύστημα Windows 7. 2) Για τη διαχείριση της εφαρμογής απαιτείται web browser ( προτείνεται Firefox 11.0) 3) Για τη λειτουργία της εφαρμογής απαιτείται apache web server και Postgre SQL server. Απαιτήσεις Προστασίας Οι χρήστες για να έχουν πρόσβαση στην εφαρμογή πρέπει να εισάγουν : Ένα Username, το οποίο επιλέγουν κατά την εγγραφή τους Ένα Password, το οποίο τους αποστέλλει ο administrator Δικαιώματα: - Ο administrator μπορεί να κάνει εισάγει/τροποποιήσει/διαγράψει ένα βιβλίο και να εισάγει/τροποποιήσει/διαγράψει κάποιον χρήστη. - Ο κάθε χρήστης δε μπορεί να διαγράψει κάποιο βιβλίο που έχει καταχωρήσει παρά μόνο να αλλάξει την επιλογή ελεύθερο ή όχι προς δανεισμό καθώς και να μεταβάλλει τα comments. Μπορεί ακόμα στα comments του κάθε βιβλίου του να γράψει για παράδειγμα οτι το βιβλίο δεν υπάρχει πλεόν. Απαιτήσεις Λειτουργίας - Ο administrator θα έχει πρόσβαση στο στοιχεία όλων των χρηστών. Απαιτήσεις Επίδοσης ΚΑΒΑΛΑ

36 - Στην αναζήτηση των βιβλίων που θα κάνουν οι χρήστες τα αποτελέσματα θα εμφανίζονται το πολύ σε 1 δευτερόλεπτο. Μηνύματα Λαθών - Το σύστημα πρέπει να δίνει τουλάχιστον τα παρακάτω μηνύματα λαθών: Connection Failed (όταν έχει γίνει λάθος στην εισαγωγή του username, του password ή και των δύο). You haven t filled all necessary fields (όταν δε μπορεί να γίνει προσθήκη ενός βιβλίου από κάποιο χρήστη). No books were found (όταν το βιβλίο με βάση τα κριτήρια αναζήτησης που θέτει ο χρήστης δεν υπάρχει ή έχει γίνει λάθος κατά την πληκτρολόγηση. You do not have permission to access this thread! (Όταν κάποιος επιχειρήσει να thread κάποιο thread που δε του ανήκει). Απαιτήσεις Διασύνδεσης με το Χρήστη - Πρόγραμμα φιλικό προς τον χρήστη που επιτρέπει ακόμη και στον πιο άπειρο χρήστη να μπορεί να αντλεί πληροφορίες για τα βιβλία. ΚΑΒΑΛΑ

37 ΚΕΦΑΛΑΙΟ 4 ΣΥΜΠΕΡΑΣΜΑΤΑ ΚΑΙ ΥΠΟΔΕΙΞΕΙΣ Η εργασία που μόλις ολοκληρώθηκε θα μπορούσε να αποτελέσει εφαρμογή σε αρκετές περιπτώσεις, εφαρμόζοντας πλήρως τις δυνατότητές της ή και μόνο ένα μέρος αυτών. Θα μπορούσε να χρησιμοποιηθεί ακόμα και τη βάση κατασκευής ιστοσελίδας κοινωνικής δικτύωσης. Πλεονεκτήματα: Ο πλήρης έλεγχος από τον διαχειριστή του συστήματος Η επιτυχία δημιουργίας νέου λογαριασμού χρήστη της σελίδας με την εκτέλεση μόνο μιας συνάρτησης Η ευχρηστία περιήγησης και αναζήτησης των βιβλίων του συστήματος ακόμα και από τον πιο άπειρο χρήστη Η δυνατότητα επικοινωνίας μεταξύ δανειστή και δανειζόμενου ανά πάσα στιγμή Δεν υπάρχει χρονικός περιορισμός για το πότε θα επιστρέψει ένας δανειζόμενος κάποιο βιβλίο μιας και μπορέι να συνεννοηθεί με τον δανειστή για την επιστροφή του Η δυνατότητα του χρήστη να δανειστεί όσα βιβλία θέλει ταυτόχρονα Μειονεκτήματα: Σε περίπτωση που ένας χρήστης έκανε κάποιο λάθος κατά την προσθήκη ενός βιβλίου στη λίστα των βιβλίων του, θα πρέπει να επικοινωνήσει με τον διαχειριστή ώστε να γίνει η μετατροπή. Το ίδιο ισχύει και σε περίπτωση που θέλει να αλλάξει κάποιο από τα προσωπικά στοιχεία του ή να διαγράψει ένα βιβλίο το οποίο δεν υπάρχει πλέον. Αυτό συνεπάγεται την διαρκή παρουσία του διαχειριστή για την εύρυθμη λειτουργία της εφαρμογής. Αν τώρα θέλει ένας χρήστης να διαγράψει τον λογαριασμό του θα πρέπει ο διαχειριστής να μεταβεί στους πίνακες της βάσης και να διαγράψει τους πίνακες που τον αφορούν. Θα δημιουργηθεί πρόβλημα όμως στην περίπτωση που προσπαθήσει να διαγράψει κάποιο post/thread που αφορά τον χρήστη εφόσον το thread αφορά 2 χρήστες. Έτσι θα επηρεαστούν και τα threads και του δεύτερου χρήστη. Ομοίως πρέπει ο διαχειριστής να ελέγξει αν ο χρήστης (ο οποίος θέλει να διαγραφεί) έχει εκκρεμότητα ΚΑΒΑΛΑ

38 δανεισμού. Αν οφείλει δηλαδή να επιστρέψει κάποιο βιβλίο ή αν έχει δανείσει ο ίδιος ένα βιβλίο σε άλλο χρήστη. Ιδέες για επιπλέον εργασία... Θα μπορούσε η εφαρμογή εκτός από την ανταλλαγή βιβλίων να δίνει την δυνατότητα στους χρήστες να κάνουν upload ψηφιακό υλικό και έπειτα να δίνεται η δυνατότητα στους χρήστες για ανάγνωσή του. Μια ενδιαφέρουσα επέκταση θα μπορούσε να είναι ένα forum χρηστών για συζήτηση και σχολιασμό των βιβλίων αλλά και η δυνατότητα ανάρτησης για κάποιο βιβλίο που επιθυμεί κάποιος χρήστης να δανειστεί, ενώ αυτό δεν υπάρχει, έτσι ώστε σε περίπτωση που κάποιος το έχει αλλά δεν το έχει καταχωρήσει με αυτό τον τρόπο να δραστηριοποιηθεί. Με διαφορετικό σχεδιασμό της εφαρμογής να γίνεται διαγραφή ενός χρήστη και της λίστας των βιβλίων του αυτόματα (εφόσον το επιθυμεί ο χρήστης) και να κρατείται ιστορικό στη βάση ύστερα από τη διαγραφή. Η εγγραφή ενός καινούργιου χρήστη να γίνεται απευθείας από τη βάση και όχι μέσω του διαχειριστή. Να ελέγχονται τα στοιχεία του και να εισάγει ο χρήστης το επιθυμητό password και εάν πληρούν τις προυποθέσεις να γίνεται η εγγραφή του και η δημιουργία των αιτούμενων πινάκων αυτόματα. Να προστεθούν λειτουργίες με τη χρήση της Ajax για άμεση ενημέρωση ενός χρήστη αν έχει υπάρξει μεταβολή της σελίδας. Με τη χρήση της Ajax δεν χρειάζεται ο χρήστης να ξαναφορτώσει τη σελίδα. ΚΑΒΑΛΑ

39 ΠΑΡΑΡΤΗΜΑ Α ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΠΡΟΓΡΑΜΜΑΤΩΝ Εγκατάσταση phppgadmin Για να ξεκινήσουμε την εγκατάσταση της PostgreSQL τρέχουμε τον installer postgresql windows.exe και πατάμε next. Σχήμα 17-Βήματα εγκατάστασης PhpPgAdmin Στη συνέχεια καλούμαστε να επιλέξουμε το φάκελο στον οποίο θέλουμε να γίνει η εγκατάσταση. ΚΑΒΑΛΑ

40 Σχήμα 18-Βήματα εγκατάστασης PhpPgAdmin Επειδή όμως η εγκατάσταση πρέπει να γίνει σε διαδρομή φακέλου χωρίς κενά στην ονομασία για την αποφυγή προβλημάτων, φτιάχνουμε ένα φάκελο στο C: με όνομα Postgresql, τον αναζητούμε και πατάμε next. ΚΑΒΑΛΑ

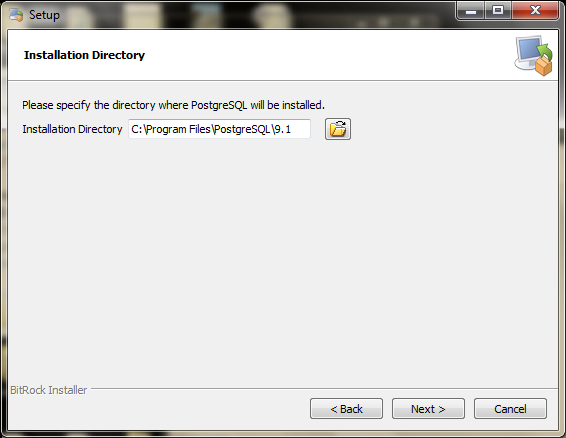

41 Σχήμα 19-Βήματα εγκατάστασης PhpPgAdmin Στη συνέχεια επιλέγουμε τον κατάλογο στον οποίο θέλουμε να γίνει η αποθήκευση των δεδομένων μας, και πατάμε next. ΚΑΒΑΛΑ

42 Σχήμα 20-Βήματα εγκατάστασης PhpPgAdmin Παρακάτω καλούμαστε να συμπληρώσουμε το password για την είσοδο στη βάση δεδομένων. ΚΑΒΑΛΑ

43 Σχήμα 21-Βήματα εγκατάστασης PhpPgAdmin Θα ορίσουμε ως password τον αριθμό 930 και στη συνέχεια πατάμε next ΚΑΒΑΛΑ

44 Σχήμα 22-Βήματα εγκατάστασης PhpPgAdmin Παρακάτω επιλέγουμε τη διαθέσιμη πόρτα του server μας. Αφήνουμε την επιλογή 5432 και πατάμε next ΚΑΒΑΛΑ

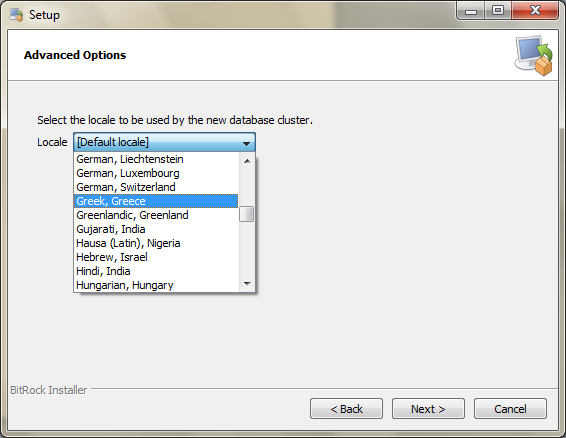

45 Σχήμα 23-Βήματα εγκατάστασης PhpPgAdmin Ύστερα επιλέγουμε από το drop down menu την τοποθεσία που θα γίνει χρήση της βάσης δεδομένων (Greek,Greece) και πατάμε next. ΚΑΒΑΛΑ

46 Σχήμα 24-Βήματα εγκατάστασης PhpPgAdmin Η εγκατάσταση λοιπόν της postgresql είναι έτοιμη να ξεκινήσει, πατάμε next ΚΑΒΑΛΑ

47 Σχήμα 25-Βήματα εγκατάστασης PhpPgAdmin Στη συνέχεια βλέπουμε την πρόοδο της εγκατάστασης ΚΑΒΑΛΑ

48 Σχήμα 26-Βήματα εγκατάστασης PhpPgAdmin Όταν ολοκληρωθεί η εγκατάσταση εμφανίζεται το παρακάτω παράθυρο και πατάμε finish. ΚΑΒΑΛΑ

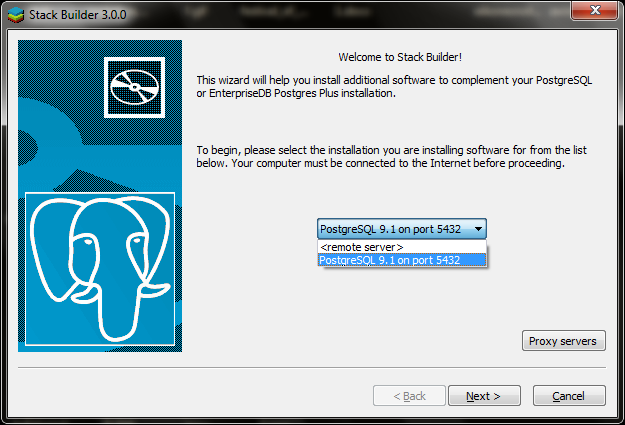

49 Σχήμα 27-Βήματα εγκατάστασης PhpPgAdmin Στη συνέχεια επιλέγουμε από το drop down menu PostgreSQL 9.1 on port 5432 και πατάμε next. ΚΑΒΑΛΑ

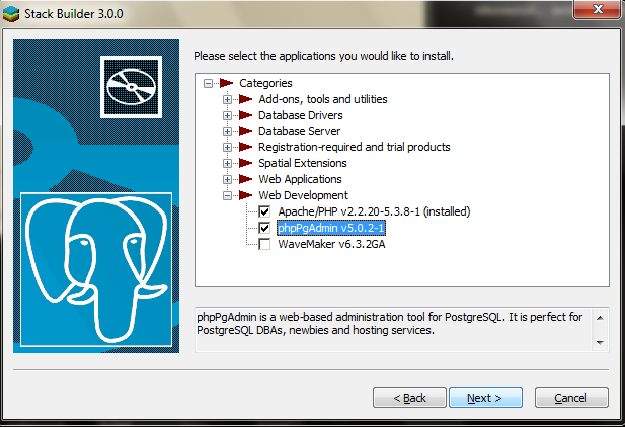

50 Σχήμα 28-Βήματα εγκατάστασης PhpPgAdmin Εδώ μας δίνεται η δυνατότητα να επιλέξουμε τις εφαρμογές που θέλουμε να εγκαταστήσουμε. Θα χρειαστούμε τον Apache/PHP v και το phppgadmin v τα οποία βρίσκονται στο Web Development και πατάμε next. ΚΑΒΑΛΑ

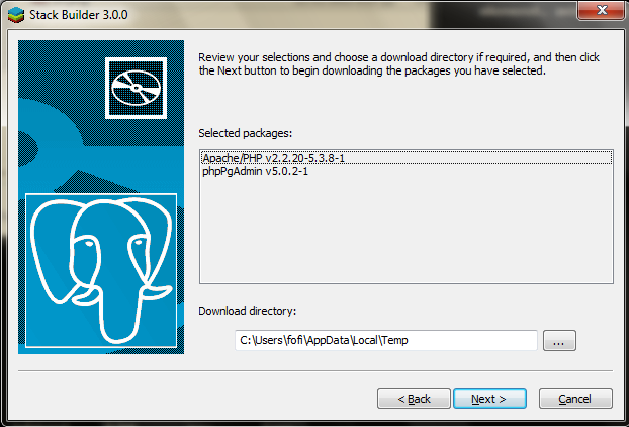

51 Σχήμα 29-Βήματα εγκατάστασης PhpPgAdmin Στη συνέχεια βλέπουμε τιε επιλογές μας και πατάμε next ΚΑΒΑΛΑ

52 Πατάμε next για να ξεκινήσει η εγκατάσταση Σχήμα 30-Βήματα εγκατάστασης PhpPgAdmin ΚΑΒΑΛΑ

53 Σχήμα 31-Βήματα εγκατάστασης PhpPgAdmin Στη συνέχεια εμφανίζεται το παρακάτω παράθυρο για την εγκατάσταση του Apache/Php, πατάμε next. ΚΑΒΑΛΑ

54 Σχήμα 32-Βήματα εγκατάστασης PhpPgAdmin Αν έχουμε εγκαταστήσει πάλι τον Apache εμφανίζεται το παρακάτω μήνυμα. Πατάμε next ΚΑΒΑΛΑ

55 Σχήμα 33-Βήματα εγκατάστασης PhpPgAdmin Τώρα είναι έτοιμη να ξεκινήσει η εγκατάσταση, πατάμε next ΚΑΒΑΛΑ

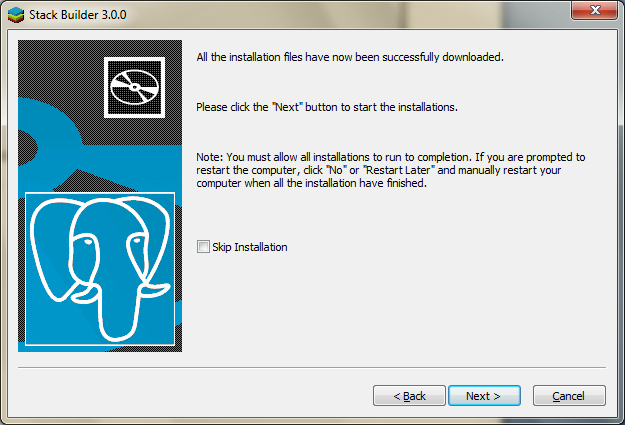

56 Σχήμα 34-Βήματα εγκατάστασης PhpPgAdmin Στη συνέχεια βλέπουμε την πρόοδο της εγκατάστασης και περιμένουμε εως ότου ολοκληρωθεί. ΚΑΒΑΛΑ

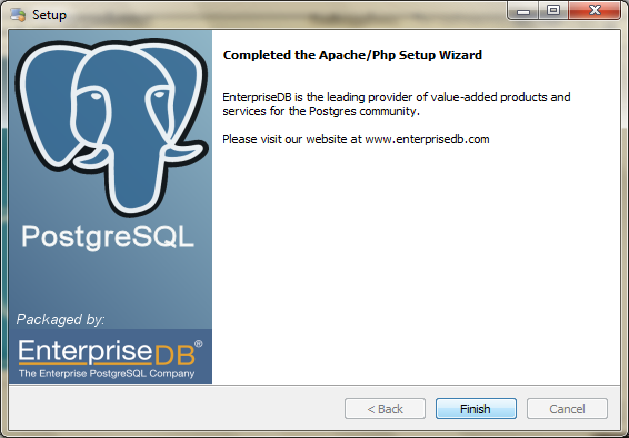

57 Μόλις ολοκληρωθεί πατάμε finish Σχήμα 35-Βήματα εγκατάστασης PhpPgAdmin ΚΑΒΑΛΑ

58 Σχήμα 36-Βήματα εγκατάστασης PhpPgAdmin Βλέπουμε οτι ολοκληρώθηκε οπότε πατάμε Next για να συνεχίσουμε ΚΑΒΑΛΑ

59 Σχήμα 37-Βήματα εγκατάστασης PhpPgAdmin Τώρα θα ξεκινήσουμε την εγκατάσταση του PhpPgAdmin. Πατάμε next ΚΑΒΑΛΑ

60 Σχήμα 38-Βήματα εγκατάστασης PhpPgAdmin Καλούμαστε να ορίσουμε host, port και τη διαδρομή. Κρατάμε τις προεπιλεγμένες ρυθμίσεις και πατάμε next ΚΑΒΑΛΑ

61 Σχήμα 39-Βήματα εγκατάστασης PhpPgAdmin Όλα είναι έτοιμα για την εγκατάσταση πατάμε next για να ξεκινήσει ΚΑΒΑΛΑ

62 Σχήμα 40-Βήματα εγκατάστασης PhpPgAdmin Παρακάτω ενημερωνόμαστε για την πορεία της εγκατάστασης ΚΑΒΑΛΑ

63 Μόλις τελειώσει η εγκατάσταση πατάμε finish Σχήμα 41-Βήματα εγκατάστασης PhpPgAdmin ΚΑΒΑΛΑ

64 Σχήμα 42-Βήματα εγκατάστασης PhpPgAdmin Και πάλι finish ΚΑΒΑΛΑ

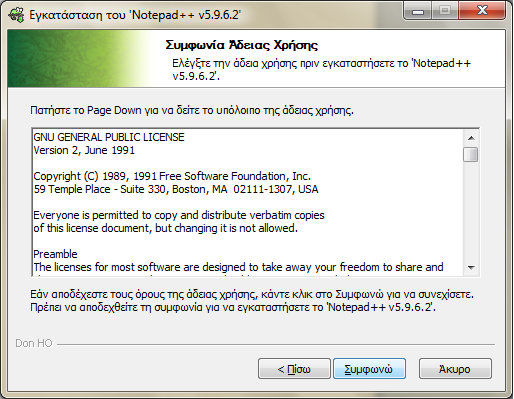

65 Εγκατάσταση Editor Notepad++ Για να ξεκινήσουμε την εγκατάσταση του Notepad++ τρέχουμε το εκτελέσιμο αρχείο npp installer.exe. Επιλέγουμε τη γλώσσα (Ελληνικά) και πατάμε ΟΚ. Σχήμα 43-Βήματα εγκατάστασης Notepad++ Κλείνουμε όλες τις εφαρμογές για να ξεκινήσουμε την εγκατάσταση και πατάμε Επόμενο. Σχήμα 44-Βήματα εγκατάστασης Notepad++ Αποδεχόμαστε τους όρους άδειας χρήσης και πατάμε Συμφωνώ. ΚΑΒΑΛΑ

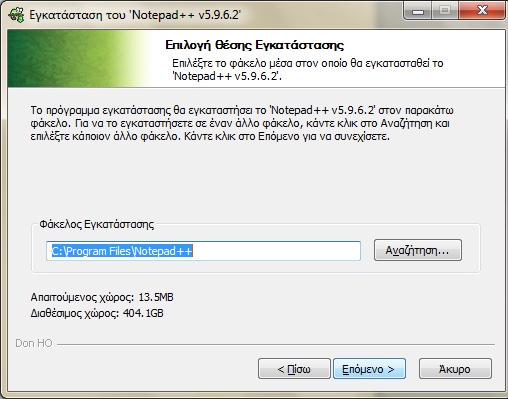

66 Σχήμα 45-Βήματα εγκατάστασης Notepad++ Επιλέγουμε το φάκελο στον οποίο θα γίνει η εγκατάσταση και πατάμε Επόμενο. ΚΑΒΑΛΑ

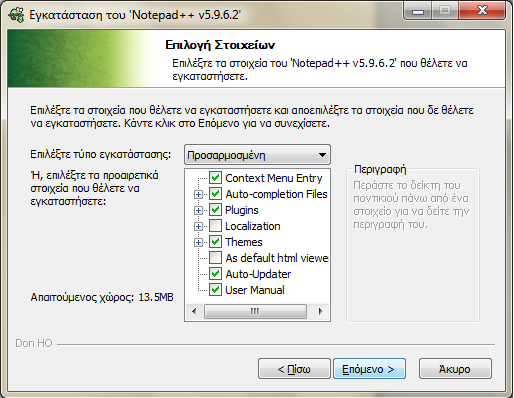

67 Σχήμα 46-Βήματα εγκατάστασης Notepad++ Εδώ μας δίνεται η δυνατότητα να επιλέξουμε τα στοιχεία που θέλουμε να εγκαταστήσουμε. Κρατάμε τις προεπιλεγμένες ρυθμίσεις και πατάμε Επόμενο. ΚΑΒΑΛΑ

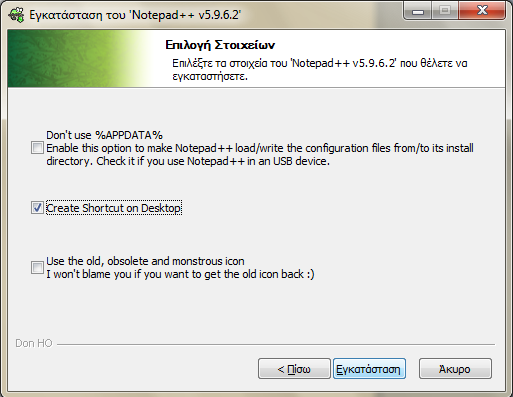

68 Σχήμα 47-Βήματα εγκατάστασης Notepad++ Δημιουργούμε μια συντόμευση για το Notepad++ στην επιφάνεια εργασίας επιλέγοντας Create Shortcut on Desktop και πατάμε Εγκατάσταση. ΚΑΒΑΛΑ

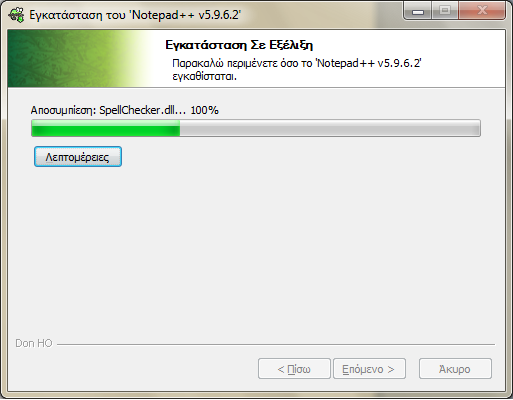

69 Σχήμα 48-Βήματα εγκατάστασης Notepad++ Παρακάτω βλέπουμε την πρόοδο της εγκατάστασης ΚΑΒΑΛΑ

70 Σχήμα 49-Βήματα εγκατάστασης Notepad++ Μόλις ολοκληρωθεί η εγκατάσταση πατάμε Τέλος. ΚΑΒΑΛΑ

71 ΠΑΡΑΡΤΗΜΑ Β - ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ Είσοδος στην εφαρμογή Η αρχική σελίδα της εφαρμογής είναι η Εγγεγραμμένος χρήστης Για να εισέλθει κάποιος εγγεγραμμένος χρήστης στην εφαρμογή πρέπει να πληκτρολογήσει το user name και το password και ύστερα να πατήσει το κουμπί Log in για να συνδεθεί. Μη εγγεγραμμένος χρήστης ΚΑΒΑΛΑ

72 Αν ο χρήστης εισέρχεται πρώτη φορά στην εφαρμογή πρέπει να κάνει εγγραφή. Πατώντας στο Register ξεκινάει η διαδικασία εγγραφής. Εγγραφή καινούργιου χρήστη Οι μη εγγεγραμμένοι χρήστες συμπληρώνουν μια φόρμα με τα στοιχεία τους και κατόπιν στέλνεται με στον διαχειριστή ώστε να στείλει το password στον καινούργιο χρήστη. ΚΑΒΑΛΑ

73 Τα στοιχεία που καταχώρισε ο χρήστης έχουν περαστεί αυτόματα στο περιεχόμενο του ΚΑΒΑΛΑ

74 Αρχική σελίδα συνδεδεμένου χρήστη Η αρχική σελίδα του εγγεγραμμένου χρήστη - καλωσόρισμα. ΚΑΒΑΛΑ

75 Από το menu Personal Data εμφανίζονται τα προσωπικά στοιχεία του χρήστη. ΚΑΒΑΛΑ

76 Από το menu Books ο χρήστης έχει τη δυνατότητα να προσθέσει ένα καινούργιο βιβλίο, να αλλάξει την κατάστασή του ελεύθερο ή όχι προς δανεισμό και να δει τα πλήρη στοιχεία του κάθε βιβλίου. Από εδώ μπορεί να μεταβεί στο edit book ώστε να τροποποιήσει τα σχόλια του κάθε βιβλίου. ΚΑΒΑΛΑ

77 Αλλαγή στοιχείων βιβλίου Ο χρήστης τροποποιεί τα σχόλια του κάθε βιβλίου και πατώντας το κουμπί Update αλλάζουν τα στοιχεία του βιβλίου. ΚΑΒΑΛΑ

78 Προσθήκη ενός καινούργιου βιβλίου Για την προσθήκη ενός βιβλίου απαιτείται ο τίτλος, ο συγγραφέας, το είδος βιβλίου και το ISBN. Ο χρήστης αν θέλει εισάγει σχόλια και επιλέγει αν θα είναι ελεύθερο ή όχι προς δανεισμό το βιβλίο εκείνη τη χρονική στιγμή. Τα σχόλια και την κατάσταση του βιβλίου μπορεί να τα τροποποιήσει όποια στιγμή θελήσει. Πατώντας το κουμπί Submit γίνεται η καταχώριση και πατώντας το κουμπί Clear γίνεται διαγραφή όσων έχουν γραφτεί. ΚΑΒΑΛΑ

79 Στη συνέχεια εμφανίζονται τα παρακάτω: ΚΑΒΑΛΑ

80 Το βιβλίο εμφανίζεται αν έγινε η προσθήκη του με επιτυχία. Από εδώ αλλάζουμε την κατάστασή του και τα σχόλια. ΚΑΒΑΛΑ

81 Αναζήτηση ενός βιβλίου Πατώντας από το menu το Search γίνεται η αναζήτηση ενός βιβλίου. Υποχρεωτικό πεδίο είναι ο τίτλος και προαιρετικά συγγραφέας, είδος, ISBN, και το όνομα του χρήστη ο οποίος μπορεί να έχει το βιβλίο. Τα στοιχεία εισάγονται με κεφαλαία ή πεζά. Στα αποτελέσματα της αναζήτησης εμφανίζονται και βιβλία που μπορεί να έχει ο χρήστης Πατώντας στο κουμπί See all εμφανίζονται τα πλήρη στοιχεία του κάθε βιβλίου ενώ πατώντας το κουμπί i want it ξεκινάει η «συνομιλία» μεταξύ δανειστή και δανειζόμενου. Το κουμπί i want it εμφανίζεται δίπλα στα βιβλία που δεν ανήκουν στον συνδεδεμένο χρήστη. ΚΑΒΑΛΑ

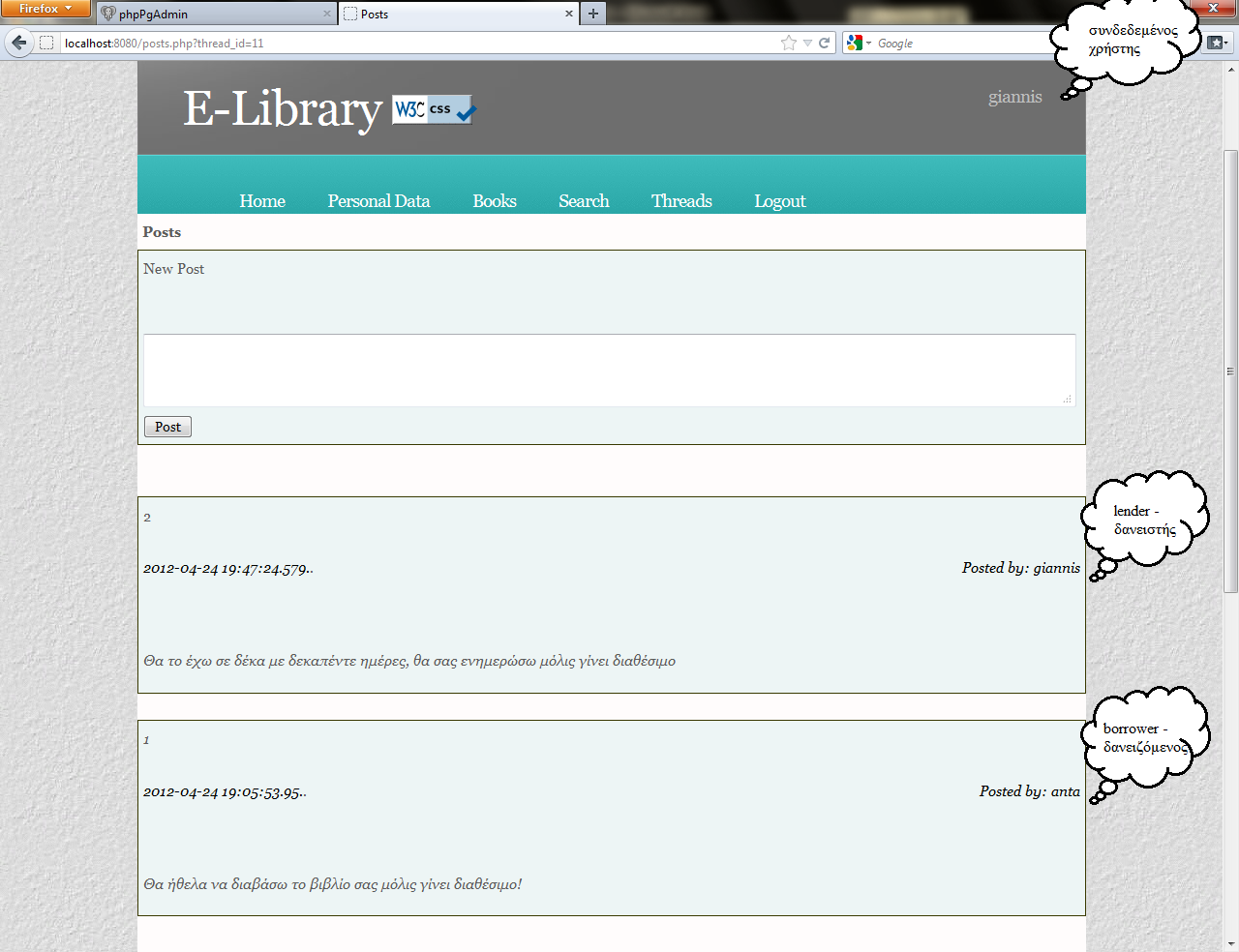

82 Εισαγωγή ενός καινούργιου Post Εδώ ξεκινούν οι ανακοινώσεις που εμφανίζονται στον δανειστή και στον δανειζόμενο. Μόλις ο χρήστης πατήσει το κουμπί Post θα εμφανιστεί και στους δύο το μήνυμα. ΚΑΒΑΛΑ

83 Από το menu πατώντας Threads εμφανίζεται μια λίστα με τα βιβλία για τα οποία έχει εκδηλωθεί ενδιαφέρον ανταλλαγής. Ο κάθε χρήστης έχει δικαίωμα να ξεκινήσει ένα Thread για το ίδιο βιβλίο όσες φορές θέλει αλλά και πατώντας το κουμπί read να συνεχίσει να γράφει ανακοινώσεις στο ήδη υπάρχον Post. ΚΑΒΑΛΑ

84 Εισαγωγή σε ένα ήδη υπάρχον Post Το Thread είναι ορατό μόνο στον δανειστή (lender) και δανειζόμενο (borrower). Ο καθένας από τους δύο μπορεί να μπεί στο Post να συνεχίσει τη ροή των ανακοινώσεων και να ενημερωθεί και ο άλλος μόλις πατηθεί το κουμπί Post. ΚΑΒΑΛΑ

85 Αποσύνδεση χρήστη Ανά πάσα στιγμή ο συνδεδεμένος χρήστης μπορεί να αποσυνδεθεί πατώντας από το μενού επιλογών το κουμπί Logout. Αν όντως θέλει να αποσυνδεθεί πατάει το κουμπί exit και επιστρέφει στο Ακόμα και να πατήσει ο χρήστης στον εξυπηρετητή του το back δε θα μπορεί να προβάλλει δεδομένα. ΚΑΒΑΛΑ

86 ΠΑΡΑΡΤΗΜΑ Γ ΣΧΕΔΙΑΣΗ ΣΧΕΣΙΑΚΗΣ ΒΑΣΗΣ ΔΕΔΟΜΕΝΩΝ Μοντέλο οντοτήτων συσχετίσεων Το Μοντέλο Οντοτήτων Συσχετίσεων (Entity Relationship Model, ER Model) είναι μια διαγραμματική αναπαράσταση της δομής μιας βάσης δεδομένων και χρησιμοποιείται κατά τη φάση του λογικού σχεδιασμού της βάσης. Δηλαδή, δεν ασχολείται με τον τρόπο που αποθηκεύονται τα δεδομένα της βάσης, αλλά με την ταυτοποίηση των δεδομένων και τον τρόπο με τον οποίο αυτά συσχετίζονται μεταξύ τους. Τα δομικά του στοιχεία είναι τα εξής: Ορθογώνιο παραλληλόγραμμο που συμβολίζει μια οντότητα, Ρόμβος που συμβολίζει μία σχέση, Έλλειψη που συμβολίζει μια ιδιότητα μιας οντότητας ή μιας σχέσης, Έλλειψη με υπογράμμιση μιας ιδιότητας που συμβολίζει το κύριο κλειδί Τα σχήματα αυτά φέρουν το όνομα της αντίστοιχης οντότητας της σχέσης και συνδέονται μεταξύ τους με ευθύγραμμα τμήματα. Με τον όρο οντότητα (entity) εννοούμε ένα αντικείμενο, ένα πρόσωπο, μια κατάσταση και γενικά οτιδήποτε μπορεί να προσδιοριστεί σαν ανεξάρτητη ύπαρξη. Με τον όρο σχέση (relationship) ανφερόμαστε στον τρόπο σύνδεσης (επικοινωνίας) δύο ξεχωριστών οντοτήτων, ώστε να μπορούμε να αντλούμε στοιχελία (πληροφορίες) από τον συνδιασμό τους. Με τον όρο ιδιότητα μιας οντότητας ή μιας σχέσης αναφερόμαστε σ ένα από τα συστατικά της στοιχεία που την περιγράφουν και την κάνουν να ξεχωρίζει από τα άλλα στοιχεία τς ίδιας οντότητας. Για παράδειγμα, η οντότητα ΒΙΒΛΙΟ μπορεί να έχει ως ιδιότητες (χαρακτηριστικά) τον τίτλο, τον συγγραφέα, το είδος, το ISBN,τα comments και το id με τη βοήθεια των οποίων μπορούμε να ξεχωρίσουμε τα βιβλία μεταξύ τους. Επίσης, η οντότητα ΧΡΗΣΤΗΣ μπορεί να έχει ως ιδιότητες (χαρακτηριστικά) το username, το όνομα του χρήστη, το επώνυμο, το και ΚΑΒΑΛΑ

87 τον κωδικό πρόσβασης, με τη βοήθεια των οποίων μπορούμε να ξεχωρίσουμε τους χρήστες μεταξύ τους. Με τον όρο κύριο κλειδί ή πρωτεύον κλειδί (primary key) μιας οντότητας καλείται εκείνη η ιδιότητα (ή ο συνδιασμός ιδιοτήτων) που έχει μοναδική τιμή για όλα τα στιγμιότυπα (εμφανίσεις) της οντότητας. Υπάρχουν περιπτώσεις όπου το πεδίο κλειδί ενός τύπου οντότητας μπορεί να μην είναι απλό αλλά σύνθετο, να αποτελείται δηλαδή από πολλά απλά πεδία και τότε η συνθήκη της μοναδικότητας για την τιμή του κλειδιού δεν εφαρμόζεται σε κάθε πεδίο του σύνθετου κλειδιού αλλά στο σύνολο του συνδιασμού αυτών των πεδίων. ΚΑΒΑΛΑ

88 Σχήμα 50- Μ.Ο.Σ. Κανόνες για τη μετάβαση από το Μοντέλο Οντοτήτων Συσχετήσεων στη Σχεσιακή Βάση Δεδομένων 1. Για κάθε οντότητα θα έχεις έναν πίνακα που θα περιλαμβάνει σαν στήλες, τουλάχιστον όλες τις ιδιότητες της. Το κύριο κλειδί της οντότητας, θα είναι κύριο κλειδί του πίνακα που θα αναπαριστά η οντότητα. 2. Αν η σχέση μεταξύ δύο οντοτήτων είναι τύπου 1: Ν, προσθέτεις στην οντότητα που έχει πληθικότητα Ν το κύριο κλειδί της άλλης σαν ξένο κλειδί. 3. Αν η σχέση μεταξύ δύο οντοτήτων είναι τύπου Μ : Ν, κατασκευάζεις ξεχωριστό πίνακα που περιλαμβάνει τα κύρια κλειδιά των οντοτήτων σαν ΚΑΒΑΛΑ

89 ξένα κλειδιά. 4. Αν η σχέση μεταξύ δύο οντοτήτων είναι τύπου 1 : 1, τότε δεν κατασκευάζεις ξεχωριστό πίνακα απλά προσθέτεις το κλειδί της 1ης οντότητας στην 2η οντότητα σαν ξένο. Ποτέ και τα δύο. Λογικός Σχεδιασμός μιας Βάσης Δεδομένων Αφού έχουμε δημιουργήσει το διάγραμμα οντοτήτων συσχετίσεων και έχουμε επιλέξει το σχεσιακό μοντέλο δεδομένων για την υλοποίηση της βάσης δεδομένων, ακολουθούμε τη διαδικασία της κανονικοποίησης και είμαστε έτοιμοι για την καταχώριση των στοιχείων της βάσης δεδομένων. Ανάλογα τώρα με το είδος της διμελούς συσχέτισης, διακρίνουμε τις εξής περιπτώσεις ως προς τον λογικό σχεδιασμό που θα πρέπει να ακολουθήσουμε : Αν η συσχέτιση των δύο πινάκων είναι ένα-προς-ένα, τότε μπορούμε είτε να συνενώσουμε τους δύο πίνακες, με τις αντίστοιχες εγγραφές φυσικά, ή να προσθέσουμε το ένα από τα δύο πεδία κλειδιά σαν ξένο κλειδί στον άλλον πίνακα ή τέλος να δημιουργήσουμε έναν καινούργιο πίνακα με μόνα πεδία τα πεδία κλειδιά των δύο πινάκων (σύνθετο κλειδί). Η προτιμότερη διαδικασία είναι η πρώτη, δηλ. η συνένωση των δύο πινάκων σ έναν ενιαίο πίνακα. Αν η συσχέτιση των δύο πινάκων είναι ένα-προς-πολλά, τότε μπορούμε είτε να προσθέσουμε το ένα από τα δύο πεδία κλειδιά σαν ξένο κλειδί στον άλλον πίνακα ή να δημιουργήσουμε έναν καινούργιο πίνακα με μόνα πεδία τα πεδία κλειδιά των δύο πινάκων (σύνθετο κλειδί). Η προτιμότερη διαδικασία είναι η πρώτη, δηλ. η προσθήκη του ξένου κλειδιού στην πλευρά πολλά της σχέσης. Αν η συσχέτιση των δύο πινάκων είναι πολλά-προς-πολλά, τότε το μόνο που μπορούμε και πρέπει να κάνουμε είναι να δημιουργήσουμε έναν καινούργιο πίνακα με μόνα πεδία τα πεδία κλειδιά των δύο πινάκων (σύνθετο κλειδί), όπου το κάθε πεδίο κλειδί από μόνο του γίνεται ξένο κλειδί. Οι δύο αρχικοί πίνακες δεν μεταβάλλονται. Οντότητες ΚΑΒΑΛΑ

90 LISTOFUSERS (id, username, comments) EBOOK_user (id_listofusers, id, firstname, lastname, ) BOOKS_user (id, title, author, genre, shared, isbn, comments) THREADS (id, title, borrower, lender, dateadded) POSTS (id, threadid, post, posteduser, posteddate) Σχέσεις LISTOFUSERS - έχει EBOOK_user, 1:N EBOOK_user - διαχειρίζεται THREADS, 1:Ν THREAD - περιέχει POSTS 1:N EBOOK_user έχει BOOKS_user, 1:N Η Κανονικοποίηση Τα προβλήματα που είναι πιθανό να παρουσιασθούν κατά τη διαδικασία της υλοποίησης του σχεδιασμού μιας βάσης δεδομένων είναι η περιττή (άσκοπη) επανάληψη πληροφοριών, που είναι γνωστή με τον όρο redundancy, καθώς και δυσκολίες στην ενημέρωση της βάσης δεδομένων. Τα παραπάνω προβλήματα είναι γνωστά ως πλεονασμοί δεδομένων και ανωμαλίες ενημέρωσης και για να αντιμετωπιστούν με επιτυχία, θα πρέπει να διασπάσουμε τις μεγάλες σχέσεις σε μικρότερες. Αυτό γίνεται με τη διαδικασία της κανονικοποίησης, έτσι ώστε η βάση δεδομένων να είναι έτοιμη για καταχώριση στοιχείων. ΚΑΒΑΛΑ

91 Η κανονικοποίηση (normalization) είναι μια τεχνική που ασχολείται με την ανάλυση των σχέσεων (συσχετίσεων) σε μια βάση δεδομένων, όπου κάνουμε μετατροπή των αρχικών μεγάλων σχέσεων σε μικρότερες. Πλεονασμός Δεδομένων και Ανωμαλίες Ενημέρωσης Με τον όρο πλεονασμός δεδομένων (data redundancy) εννοούμε την άσκοπη επανάληψη στοιχείων (πληροφοριών). Τα προβλήματα που προκύπτουν από τον πλεονασμό δεδομένων είναι γνωστά με τον όρο ανωμαλίες ενημέρωσης (update anomalies). Αν αποφασίσουμε να δημιουργήσουμε έναν μόνον πίνακα, όπου σε κάθε γραμμή (εγγραφή) του θα υπάρχουν όλα τα στοιχεία της παραγγελίας και δίπλα όλα τα στοιχεία του πελάτη που έχει κάνει την παραγγελία, τότε θα έχουμε πέσει στην παγίδα του πλεονασμού δεδομένων και αυτό γιατί τα στοιχεία του κάθε πελάτη θα επαναλαμβάνονται για κάθε παραγγελία που έχει κάνει. Ανωμαλία εισαγωγής έχουμε στην περίπτωση που θελήσουμε να καταχωρήσουμε μια καινούργια παραγγελία, οπότε θα πρέπει να καταχωρήσουμε εκ νέου κι όλα τα στοιχεία του χρήστη που έκανε τη συγκεκριμένη παραγγελία, κάτι που είναι κουραστικό, χρονοβόρο και περιέχει τον κίνδυνο λαθών. Ένα άλλο πρόβλημα με ανωμαλία εισαγωγής έχουμε στην περίπτωση που θελήσουμε να καταχωρήσουμε ένα καινούργιο χρήστη ο οποίος δεν έχει κάνει ακόμα καμία παραγγελία, οπότε η βάση δεδομένων δεν θα μας το επιτρέψει και αυτό γιατί δεν δέχεται κενή τιμή (null) για το πεδίο κλειδί Κωδικός Παραγγελίας. Ανωμαλία διαγραφής έχουμε στην περίπτωση που θελήσουμε να διαγράψουμε μια παραγγελία που είναι η μοναδική ενός χρήστη, οπότε θα χάσουμε και όλες τις πληροφορίες του συγκεκριμένου πελάτη. Ανωμαλία τροποποίησης έχουμε στην περίπτωση που θελήσουμε να αλλάξουμε κάποιο στοιχείο ενός χρήστη, όπως το επώνυμο του, οπότε θα πρέπει να τροποποιήσουμε όλες τις εγγραφές του πίνακα όπου εμφανίζεται ο συγκεκριμένος χρήστης. Αν δεν κάνουμε την αλλαγή σ όλες τις εγγραφές, τότε ο χρήστης θα εμφανίζεται να έχει δύο επίθετα κοκ. Μιλάμε τότε για μη συνεπή (inconsistent) βάση δεδομένων. ΚΑΒΑΛΑ

92 Ως γνωστόν, η λύση στο παραπάνω πρόβλημα είναι να δημιουργήσουμε έναν πίνακα με τα στοιχεία των χρηστών και έναν ξεχωριστό πίνακα με τα στοιχεία των παραγγελιών, όπου θα υπάρχει και σαν πεδίο (ξένο κλειδί) ο Κωδικός Χρήστη. ΚΑΒΑΛΑ

93 ΠΑΡΑΡΤΗΜΑ Δ - ΠΡΟΔΙΑΓΡΑΦΕΣ Όνομα διεργασίας 1 Περιγραφή Δεδομένα εισόδου Έλεγχος στοιχείων για το χρήστη Ο χρήστης του συστήματος θα πληκτρολογεί έναν όνομα χρήστη και ένα κωδικό για πρόσβαση στο σύστημα (username, password) -Όνομα Χρήστη (username) -Κωδικός Χρήστη (password) Προέλευση Δεδομένα εξόδου Προορισμός Απαίτηση Προϋπόθεση Αποτέλεσμα Πλευρικά φαινόμενα Πληκτρολόγιο Μήνυμα υποδοχής ή απόρριψης Οθόνη Ο χρήστης να υπάρχει στη βάση Εισαγωγή σωστού Ονόματος χρήστη και Κωδικού πρόσβασης Εισαγωγή στο σύστημα ή επιστροφή στην αρχική σελίδα Κανένα Όνομα διεργασίας 2 Περιγραφή Εγγραφή νέου χρήστη Ο administrator είναι αυτός που έχει πρόσβαση στην βάση δεδομένων έτσι ώστε να εισάγει απευθείας έναν χρήστη στη βάση. Ο κάθε χρήστης συμπληρώνει κατά την εγγραφή του μια φόρμα με τα στοιχεία του και κατόπιν στέλνονται στον διαχειριστή μέσω . ΚΑΒΑΛΑ

94 Κάθε εγγραφή περιλαμβάνει και τα εξής στοιχεία του χρήστη: - Όνομα χρήστη (username) - Όνομα - Επώνυμο - Δεδομένα εισόδου Προέλευση Δεδομένα εξόδου Στοιχεία χρήστη (όλα τα παραπάνω) Πληκτρολόγιο Δημιουργία εγγραφής Προορισμός Πίνακας listofusers Προϋπόθεση Απαίτηση Πλευρικά φαινόμενα Ύπαρξη καινούριου χρήστη To θα πρέπει να είναι έγκυρο Κανένα Όνομα διεργασίας 3 Περιγραφή Δεδομένα εισόδου Αλλαγή Στοιχείων χρήστη Ο administrator έχει το δικαίωμα να κάνει τροποποιήσεις στα στοιχεία του χρήστη. Ο κάθε χρήστης μπορεί αν θέλει να αλλάξει κάποιο από τα στοιχεία του να επικοινωνήσει μέσω με τον administrator και έτσι να γίνει η τροποποίηση. Στοιχεία χρήστη ΚΑΒΑΛΑ

95 Προέλευση Δεδομένα εξόδου Προορισμός Προϋπόθεση Απαίτηση Πλευρικά φαινόμενα Πληκτρολόγιο Νέα στοιχεία χρήστη Ενημέρωση στους πίνακες listofusers και ebook_ Ύπαρξη καινούριων στοιχείων Τα καινούρια δεδομένα πρέπει να είναι σωστά Λάθος τροποποίηση χρήστη Όνομα διεργασίας 4 Περιγραφή Δεδομένα εισόδου Προσθήκη βιβλίου Ο κάθε χρήστης μπορεί να προσθέσει βιβλία Κάθε προσθήκη περιλαμβάνει και τα εξής στοιχεία του βιβλίου: - Τίτλο - Συγγραφέα - Είδος - ISBN - Σχόλια - Ελεύθερο ή όχι προς δανεισμό Προέλευση Δεδομένα εξόδου Προορισμός Πληκτρολόγιο, ποντίκι Εισαγωγή βιβλίου Πίνακας books_ ΚΑΒΑΛΑ

96 Προϋπόθεση Απαίτηση Πλευρικά φαινόμενα Ύπαρξη καινούριου βιβλίου Τα δεδομένα εισόδου θα πρέπει να είναι έγκυρα Κανένα Όνομα διεργασίας 5 Περιγραφή Δεδομένα εισόδου Προέλευση Δεδομένα εξόδου Προορισμός Προϋπόθεση Απαίτηση Πλευρικά φαινόμενα Τροποποίηση Βιβλίου Ο administrator έχει δικαίωμα να κάνει μία τροποποίηση ενός βιβλίου, ο χρήστης έχει το δικαίωμα να αλλάξει μόνο τα comments και την επιλογή shared Στοιχεία βιβλίου προς τροποποίηση Πληκτρολόγιο, Ποντίκι Νέα στοιχεία βιβλίου Ενημέρωση στον πίνακα books_ Ύπαρξη καινούριων στοιχείων Τα καινούρια δεδομένα πρέπει να είναι σωστά Κανένα Όνομα διεργασίας 6 Περιγραφή Αναζήτηση βιβλίου Όλοι οι χρήστες μπορούν να κάνουν μια αναζήτηση βιβλίου. Η αναζήτηση γίνεται με βάση κάποιων συγκεκριμένων πεδίων. ΚΑΒΑΛΑ

97 Δεδομένα εισόδου Αναζήτηση βιβλίου με βάση τα εξής πεδία: - Τίτλο - Συγγραφέα - Είδος - ISBN - User (Όνομα του χρήστη στον οποίο ανήκει το βιβλίο) Προέλευση Δεδομένα εξόδου Πληκτρολόγιο Στοιχεία βιβλίου με βάση την αναζήτηση που έκανε. Τα στοιχεία που εμφανίζονται είναι τα εξής: - Τίτλο - Συγγραφέα - Είδος - ISBN - User (Όνομα του χρήστη στον οποίο ανήκει το βιβλίο) Προορισμός Προϋπόθεση Απαίτηση Πλευρικά φαινόμενα Εμφάνιση στην Οθόνη Να υπάρχει ως εγγραφή ότι αναζητεί ο χρήστης Η επιλογή που θα επιλέξει ο χρήστης να είναι εντός ορίων. Κανένα ΚΑΒΑΛΑ

98 Όνομα διεργασίας 7 Περιγραφή Δεδομένα εισόδου Προέλευση Δεδομένα εξόδου Προορισμός Προϋπόθεση Απαίτηση Πλευρικά φαινόμενα Έναρξη ενός Thread Όλοι οι χρήστες μπορούν να ξεκινήσουν ένα καινούργιο Thread Αναζήτηση ενός βιβλίου και ύστερα επιλογή I want it! Πληκτρολόγιο, Ποντίκι Σελίδα Posts Εμφάνιση στην οθόνη Να έχει επιλέξει ο χρήστης το I want it! Το βιβλίο να μην ανήκει στον χρήστη που ξεκινάει το Thread Κανένα Όνομα διεργασίας 8 Περιγραφή Δεδομένα εισόδου Προέλευση Δεδομένα εξόδου Προορισμός Προϋπόθεση Απαίτηση Αναζήτηση ενός Thread Ο κάθε χρήστης μπορεί να αναζητήσει κάποιο Thread Μόνο στην περίπτωση που είναι ίδιος είτε δανειστής (lender) είτε δανειζόμενος (borrower) Σελίδα Threads Ποντίκι Όλα τα Threads στα οποία συμμετέχει Οθόνη Να υπάρχει το Thread Καμία ΚΑΒΑΛΑ

99 Πλευρικά φαινόμενα Κανένα Όνομα διεργασίας 9 Περιγραφή Δεδομένα εισόδου Προέλευση Δεδομένα εξόδου Προορισμός Προϋπόθεση Απαίτηση Πλευρικά φαινόμενα Εισαγωγή πρώτου Post Αφού ο χρήστης επιλέξει το I want it, πληκτρολογεί το μήνυμα που θέλει να εμφανιστεί στις σελίδες και του δανειστή και του δανειζόμενου (ίδιου) Το post που πληκτρολογεί Πληκτρολόγιο Το ίδιο το Post Οθόνη Ύπαρξη καινούργιου post Καμία Εισαγωγή σε λάθος Thread Όνομα διεργασίας 10 Περιγραφή Δεδομένα εισόδου Προέλευση Δεδομένα εξόδου Εισαγωγή Post σε ήδη υπάρχον Thread Αφού ο χρήστης μεταβεί στα δικά τουthreads, έχει το δικαίωα να συνεχίσει να γράφει Posts σε κάποιο ήδη υπάρχον Thread όσες φορές θέλει Το καινούργιο Post που πληκτρολογεί Πληκτρολόγιο Το ίδιο το Post καθώς και όλα τα προηγούμενα Posts που ανήκουν στο συγκεκριμένο Thread ΚΑΒΑΛΑ
