ΦΥΣΙΚΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΑΤΑΛΥΤΩΝ. Εργαστήριο Ανάλυσης και Χαρακτηρισμού Στερεών ΕΚΕΤΑ/ ΙΤΧΗΔ
|
|
- Ἄννας Ζαφειρόπουλος
- 8 χρόνια πριν
- Προβολές:
Transcript
1 ΦΥΣΙΚΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΑΤΑΛΥΤΩΝ Εργαστήριο Ανάλυσης και Χαρακτηρισμού Στερεών ΕΚΕΤΑ/ ΙΤΧΗΔ
2 Αποστολή του Εργαστηρίου Ανάλυσης και Χαρακτηρισµού Στερεών (ΕΑΧΣ) Tο Εργαστήριο Ανάλυσης και Χαρακτηρισµού Στερεών (ΕΑΧΣ) παρέχει υψηλής ποιότητας, χαµηλού κόστους φυσικοχηµικές αναλύσεις και τεχνική υποστήριξη για την λύση τεχνολογικών προβληµάτων, τόσο στον παραγωγικό τοµέα, όσο και σε ερευνητικούς φορείς Αντικείµενο του ΕΑΧΣ είναι ο χαρακτηρισµός υλικών, τόσο µε αναλύσεις ρουτίνας όσο και σε προηγµένο θεµελιώδες επίπεδο, µε στόχο την υποστήριξη προγραµµάτων εφαρµοσµένης έρευνας. Το εργαστήριο έχει διαπιστευθεί µε το πιστοποιητικό ISO9000, για τις αναλυτικές υπηρεσίες που παρέχει
3 ΠΡΟΓΡΑΜΜΑ: ΑΚΜΩΝ ΤΙΤΛΟΣ ΥΠΟΕΡΓΟΥ: ΕΦΑΡΜΟΓΗ ΤΕΧΝΟΛΟΓΙΑΣ ΑΞΙΟΛΟΓΗΣΗΣ ΚΑΤΑΛΥΤΩΝ ΓΙΑ ΤΗΝ ΠΕΤΡΕΛΑΙΚΗ ΒΙΟΜΗΧΑΝΙΑ ΕΝΟΤΗΤΑ ΕΡΓΑΣΙΑΣ 1: Παραδοτέο Νο 3: Παραδοτέο Νο 4: ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΕΤΕΡΟΓΕΝΩΝ ΚΑΤΑΛΥΤΩΝ Συσκευή στοιχειακής ανάλυσης υγρών και στερεών δειγµάτων (ICP) Μέτρηση ειδικής επιφάνειας καταλυτών ΕΝΟΤΗΤΑ ΕΡΓΑΣΙΑΣ 3: Παραδοτέο Νο 35: Παραδοτέο Νο 36: Παραδοτέο Νο 36: ΜΗΧΑΝΙΣΤΙΚΕΣ ΚΑΙ ΚΙΝΗΤΙΚΕΣ ΜΕΛΕΤΕΣ ΚΑΤΑΛΥΤΩΝ ΚΑΤΑΛΥΤΙΚΗΣ ΠΥΡΟΛΥΣΗΣ Μελέτη µηχανισµού καύσης κώκ καταλυτών FCC Ανάπτυξη µεθοδολογίας µέτρησης αριθµού όξινων θέσεων σε καταλύτες FCC Μελέτη µηχανισµών οξείδωσης µετάλλων Ni, V σε καταλύτες FCC. Προσδιορισµός οξειδωτικής βαθµίδας των µετάλλων Συµµετέχοντες: Ναλµπαντιάν Λώρη, Ο.Oρφανού, Μ.Αντωνίου, Α, εληµήτης, Θ. Βαβαλέσκου, Μ.Παπαπέτρου, Κ. Τριανταφυλλίδης, Α. Λεµονίδου, Ι. Ντούρου

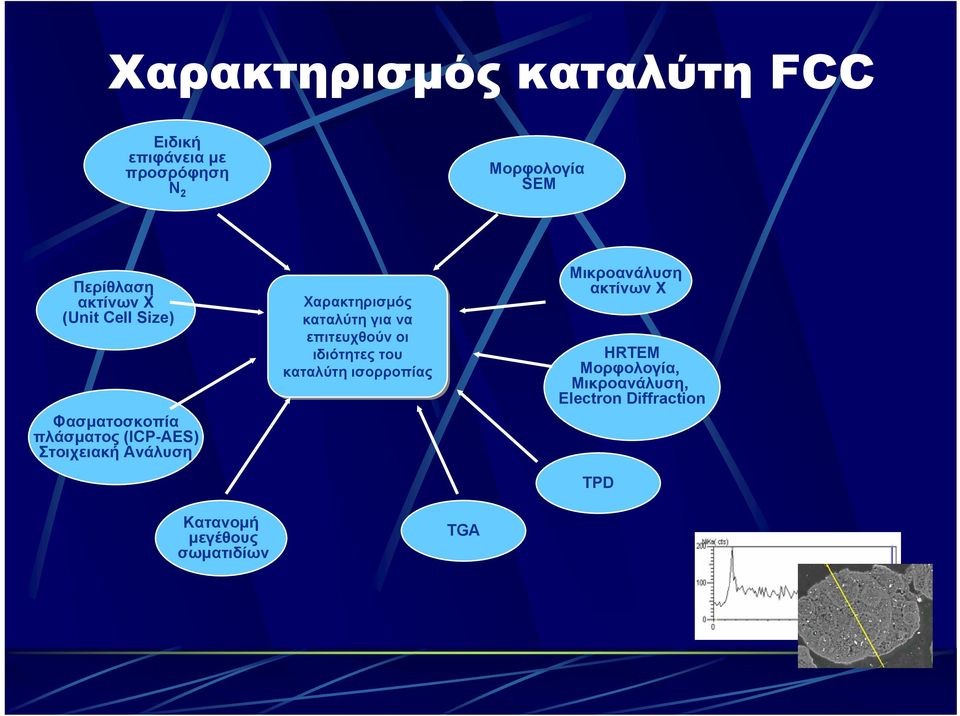

4 Χαρακτηρισµός καταλύτη FCC Ειδική επιφάνεια µε προσρόφηση N 2 Μορφολογία SEM Περίθλαση ακτίνων Χ (Unit Cell Size) Φασµατοσκοπία πλάσµατος (ICP-AES) Στοιχειακή Ανάλυση Χαρακτηρισµός καταλύτη για να επιτευχθούν οι ιδιότητες του καταλύτη ισορροπίας Μικροανάλυση ακτίνων Χ HRTEM Μορφολογία, Μικροανάλυση, Electron Diffraction TPD Κατανοµή µεγέθους σωµατιδίων TGA

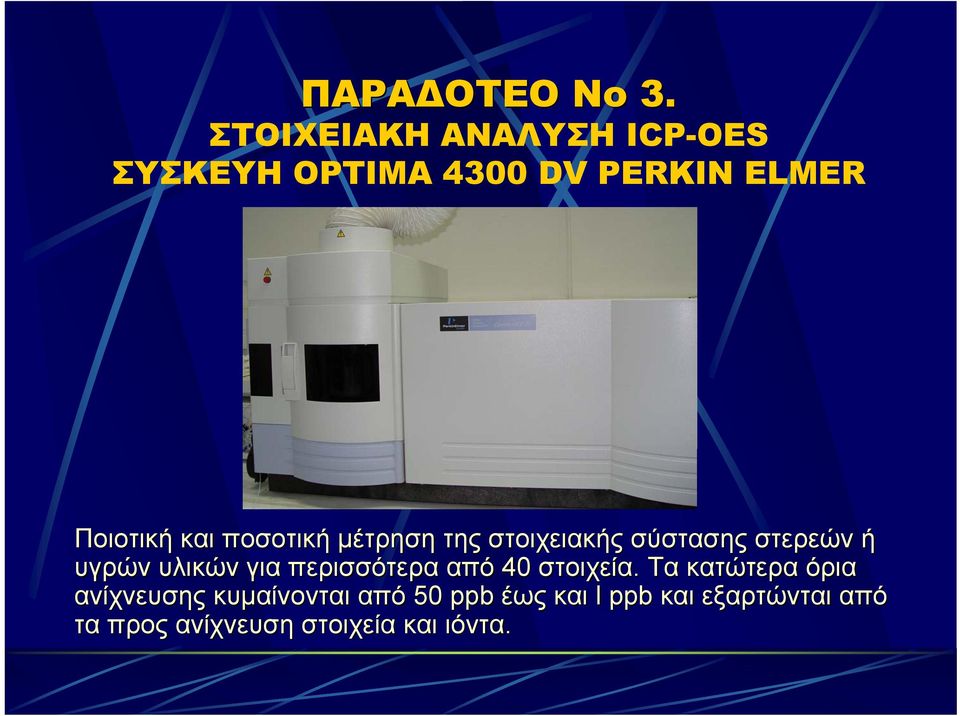

5 ΠΑΡΑ ΟΤΕΟ Νο 3. ΣΤΟΙΧΕΙΑΚΗ ΑΝΑΛΥΣΗ ICP-OES ΣΥΣΚΕΥΗ OPTIMA 4300 DV PERKIN ELMER Ποιοτική και ποσοτική µέτρηση της στοιχειακής σύστασης στερεών ή υγρών υλικών για περισσότερα από 40 στοιχεία. Tα κατώτερα όρια ανίχνευσης κυµαίνονται από 50 ppb έως και l ppb και εξαρτώνται από τα προς ανίχνευση στοιχεία και ιόντα.

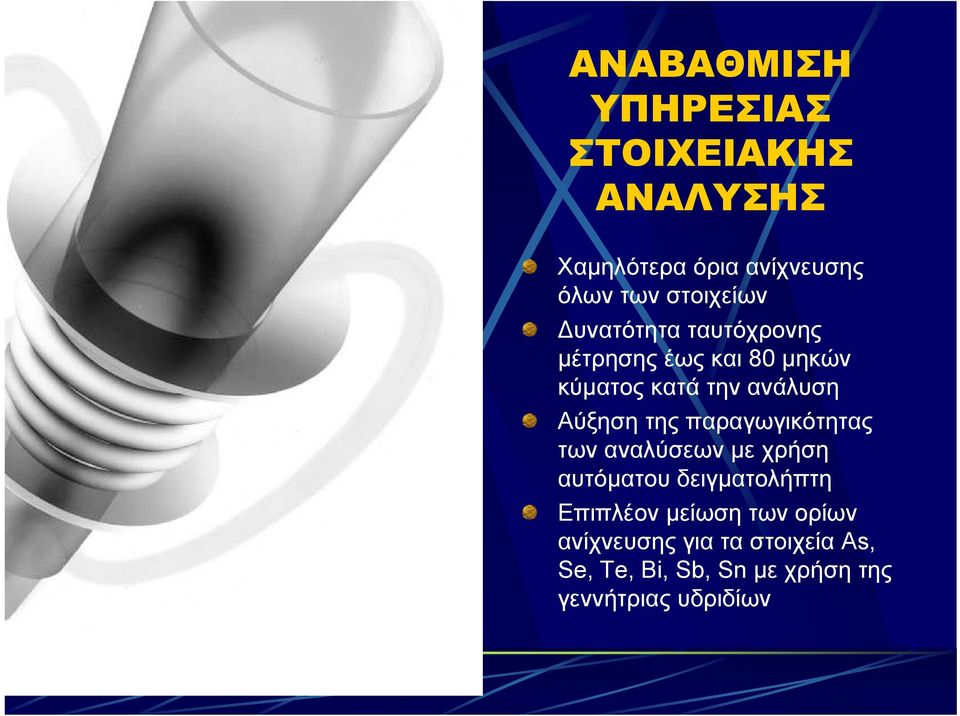

6 ΑΝΑΒΑΘΜΙΣΗ ΥΠΗΡΕΣΙΑΣ ΣΤΟΙΧΕΙΑΚΗΣ ΑΝΑΛΥΣΗΣ Χαµηλότερα όρια ανίχνευσης όλων των στοιχείων υνατότητα ταυτόχρονης µέτρησης έως και 80 µηκών κύµατος κατά την ανάλυση Αύξηση της παραγωγικότητας των αναλύσεων µε χρήση αυτόµατου δειγµατολήπτη Επιπλέον µείωση των ορίων ανίχνευσης για τα στοιχεία As, Se, Te, Bi, Sb, Sn µε χρήσητης γεννήτριας υδριδίων

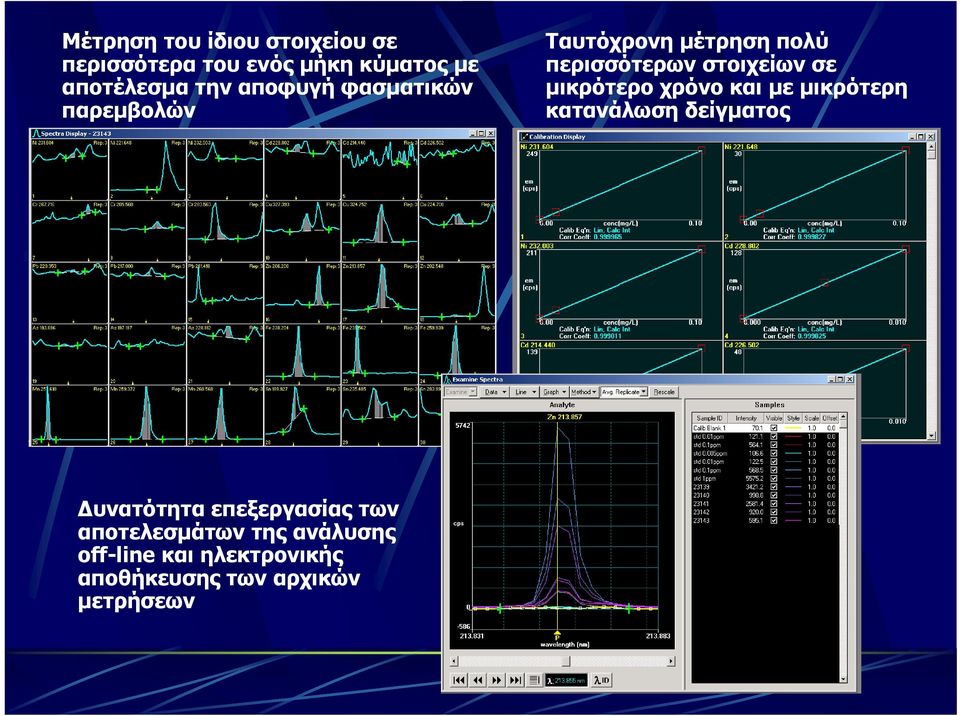

7 Μέτρηση του ίδιου στοιχείου σε περισσότερα του ενός µήκη κύµατος µε αποτέλεσµα την αποφυγή φασµατικών παρεµβολών Ταυτόχρονη µέτρηση πολύ περισσότερων στοιχείων σε µικρότερο χρόνο και µε µικρότερη κατανάλωση δείγµατος υνατότητα επεξεργασίας των αποτελεσµάτων της ανάλυσης off-line και ηλεκτρονικής αποθήκευσης των αρχικών µετρήσεων

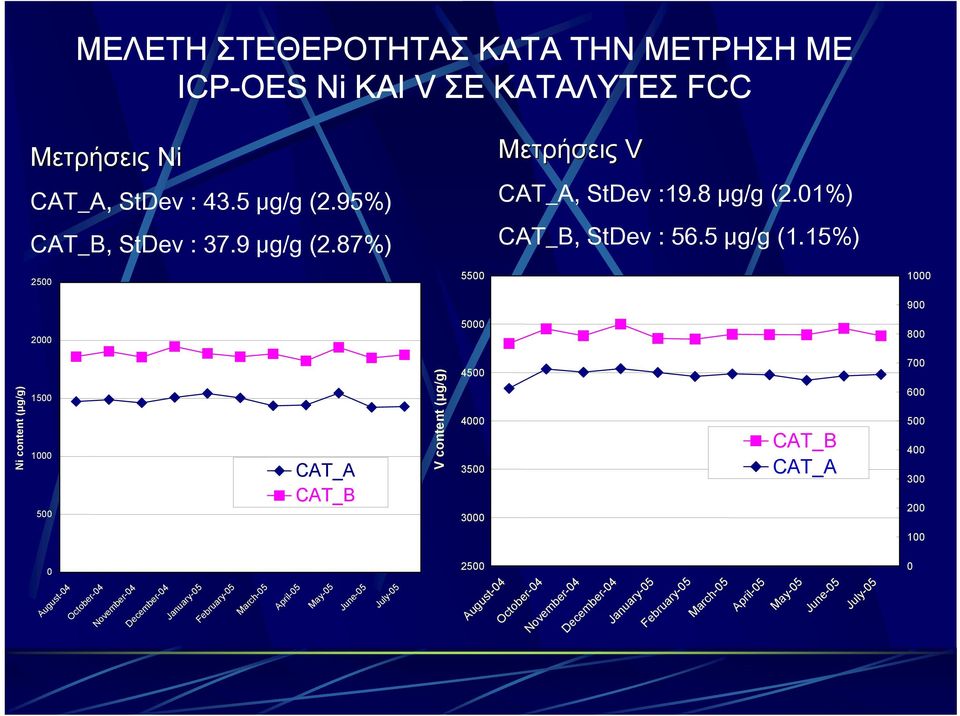

8 ΜΕΛΕΤΗ ΣΤΕΘΕΡΟΤΗΤΑΣ ΚΑΤΑ ΤΗΝ ΜΕΤΡΗΣΗ ΜΕ ICP-OES Ni ΚΑΙ V ΣΕ ΚΑΤΑΛΥΤΕΣ FCC Μετρήσεις Ni CAT_A, StDev : 43.5 μg/g (2.95%) CAT_B, StDev : 37.9 μg/g (2.87%) Μετρήσεις V CAT_A, StDev :19.8 μg/g (2.01%) CAT_B, StDev : 56.5 μg/g (1.15%) CAT_A CAT_B CAT_B CAT_A August-04 October-04 November-04 December-04 January-05 February-05 March-05 April-05 May-05 June-05 July-05 August-04 October-04 November-04 December-04 January-05 February-05 March-05 April-05 May-05 June-05 July-05 Ni content (µg/g) V content (µg/g)

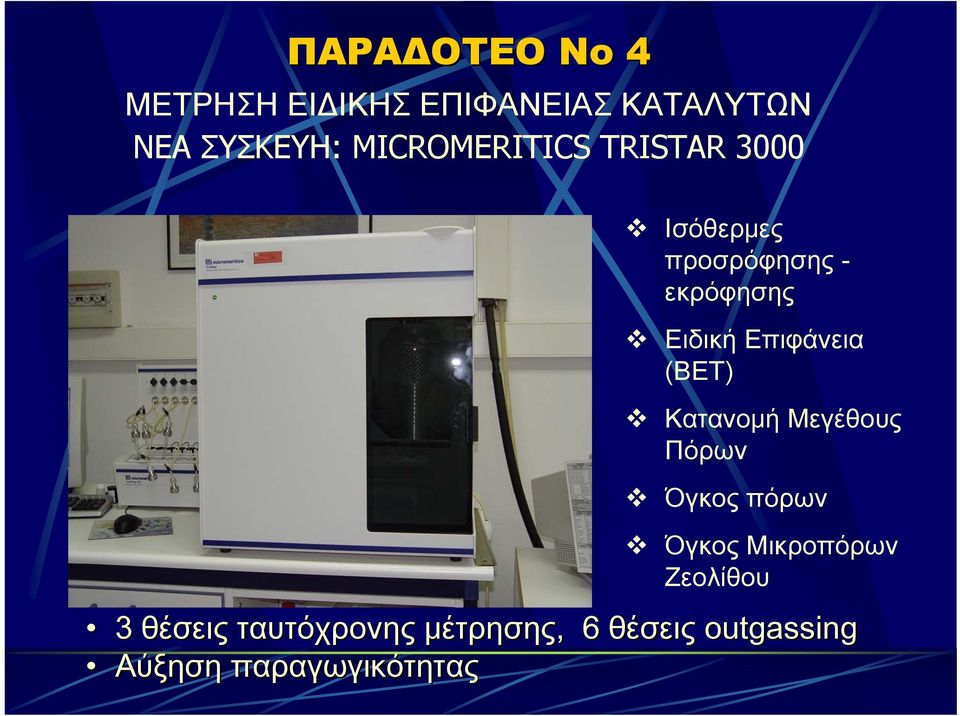

9 ΠΑΡΑ ΟΤΕΟ Νο 4 ΜΕΤΡΗΣΗ ΕΙ ΙΚΗΣ ΕΠΙΦΑΝΕΙΑΣ ΚΑΤΑΛΥΤΩΝ ΝΕΑ ΣΥΣΚΕΥΗ: MICROMERITICS TRISTAR 3000 Ισόθερμες προσρόφησης - εκρόφησης Ειδική Επιφάνεια (ΒΕΤ) Κατανομή Μεγέθους Πόρων Όγκος πόρων Όγκος Μικροπόρων Ζεολίθου 3 θέσεις ταυτόχρονης μέτρησης,, 6 θέσεις outgassing Αύξηση παραγωγικότητας

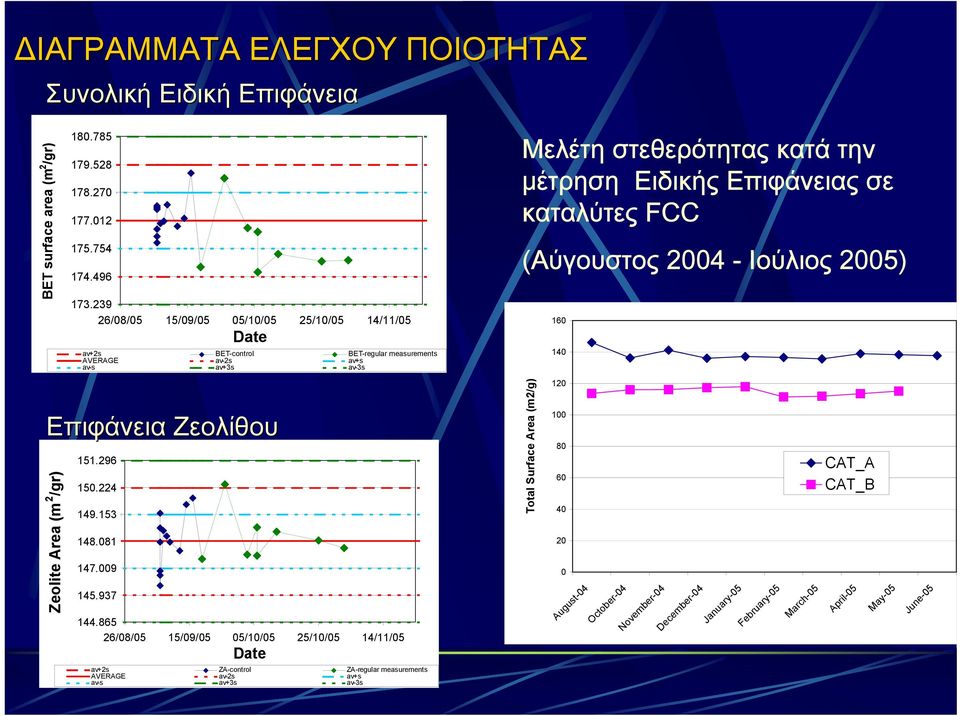

10 ΔΙΑΓΡΑΜΜΑΤΑ ΕΛΕΓΧΟΥ ΠΟΙΟΤΗΤΑΣ Συνολική Ειδική Επιφάνεια BET surface area (m 2 /gr) /08/05 15/09/05 05/10/05 25/10/05 14/11/05 Date av+2s BET-control BET-regular measurements AVERAGE av-2s av+s av-s av+3s av-3s Μελέτη στεθερότητας κατά την μέτρηση Ειδικής Επιφάνειας σε καταλύτες FCC (Αύγουστος Ιούλιος 2005) Επιφάνεια Ζεολίθου Zeolite Area (m 2 /gr) /08/05 15/09/05 05/10/05 25/10/05 14/11/05 Date Total Surface Area (m2/g) August-04 October-04 November-04 December-04 January-05 February-05 March-05 CAT_A CAT_B April-05 May-05 June-05 av+2s ZA-control ZA-regular measurements AVERAGE av-2s av+s av-s av+3s av-3s

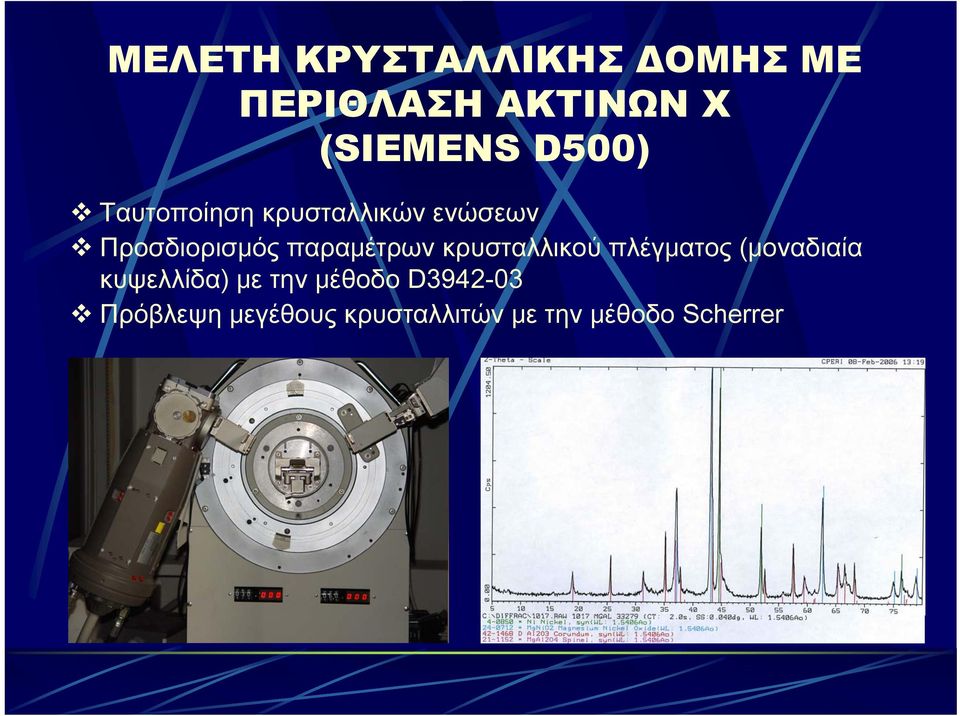

11 ΜΕΛΕΤΗ ΚΡΥΣΤΑΛΛΙΚΗΣ ΟΜΗΣ ΜΕ ΠΕΡΙΘΛΑΣΗ ΑΚΤΙΝΩΝ Χ (SIEMENS D500) Ταυτοποίηση κρυσταλλικών ενώσεων Προσδιορισμός παραμέτρων κρυσταλλικού πλέγματος (μοναδιαία κυψελλίδα) με την μέθοδο D Πρόβλεψη μεγέθους κρυσταλλιτών με την μέθοδο Scherrer
12 ΣΤΑΘΕΡΟΤΗΤΑ ΣΤΙΣ ΜΕΤΡΗΣΕΙΣ UCS (ΑΥΓΟΥΣΤΟΣ ΙΟΥΛΙΟΣ 2005) CAT_A, StDev : A (0.04%) 24.4 CAT_B, StDev : A (0.01%) CAT_A CAT_B August-04 October-04 November-04 December-04 January-05 February-05 March-05 April-05 May-05 June-05 July Unit Cell Size (A)
13 ΜΕΤΡΗΣΕΙΣ UCS UCS (A) CPERI Διεργαστηριακός έλεγχος UCS (A) external laboratory Διάγραμμα Ελέγχου Ποιότητας UCS (A) /04/05 18/05/05 07/06/05 27/06/05 17/07/05 06/08/05 26/08/05 15/09/05 05/10/05 25/10/05 Date av+2s UCS-control UCS-regular measurements AVERAGE av-2s av+s av-s av+3s av-3s

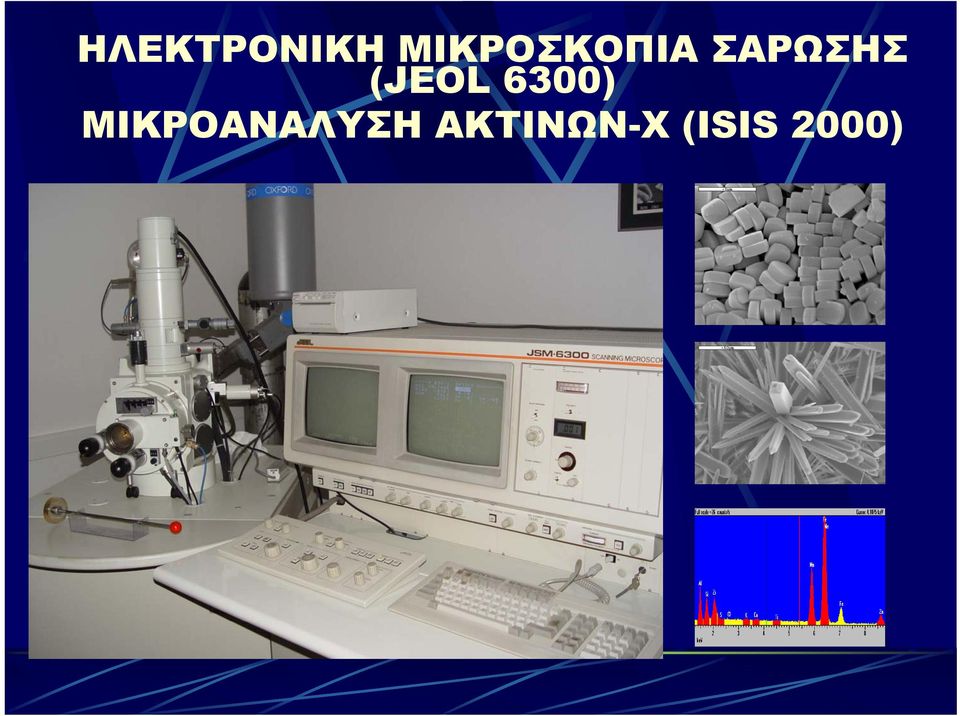

14 ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΣΑΡΩΣΗΣ (JEOL 6300) ΜΙΚΡΟΑΝΑΛΥΣΗ ΑΚΤΙΝΩΝ-Χ (ISIS 2000)
15 Μορφολογία και µικροανάλυση τοµών σωµατιδίων καταλύτη Κατανοµή συγκέντρωσης δηλητηριωδών µετάλλων Ni και V σε σωµατίδια καταλύτη FCC Στόχος Έλεγχος εργαστηριακής προσοµοίωσης της απόθεσης µετάλλων πάνω σε καταλυτικούς κόκκους Τεχνική εγκιβωτισµός σε εποξειδική ρητίνη, λείανση, στίλβωση Λήψη εικόνων από τοµές καταλυτικών κόκκων Μικροανάλυση κατά µήκος γραµµής (linescan)) Χαρτογράφηση συστατικών στοιχείων καταλυτών FCC:χάρτες Al, Si, V, Ni

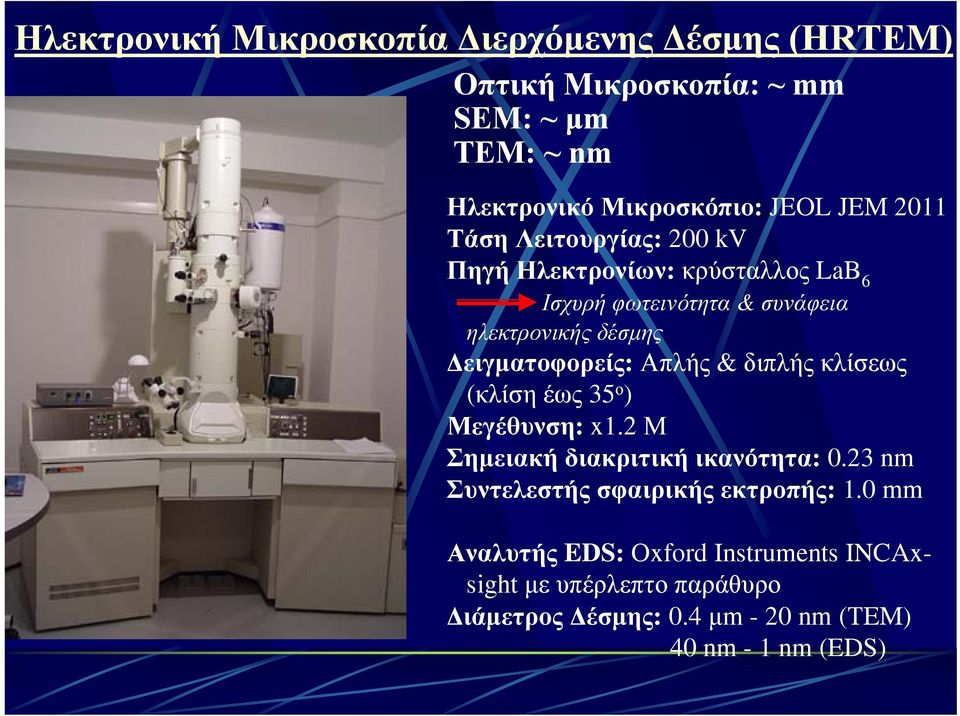

16 Ηλεκτρονική Μικροσκοπία ιερχόµενης έσµης (HRΤΕΜ) Οπτική Μικροσκοπία: ~ mm SEM: ~ µm ΤΕΜ: ~ nm Ηλεκτρονικό Μικροσκόπιο: JEOL JEM 2011 Τάση Λειτουργίας: 200 kv Πηγή Ηλεκτρονίων: κρύσταλλος LaB 6 Ισχυρή φωτεινότητα & συνάφεια ηλεκτρονικής δέσµης ειγµατοφορείς: Απλής & διπλής κλίσεως (κλίση έως 35 ο ) Μεγέθυνση: x1.2 Μ Σηµειακή διακριτική ικανότητα: 0.23 nm Συντελεστής σφαιρικής εκτροπής: 1.0 mm Αναλυτής EDS: Oxford Instruments INCAxsight µε υπέρλεπτο παράθυρο ιάµετρος έσµης: 0.4 µm - 20 nm (TEM) 40 nm - 1 nm (EDS)

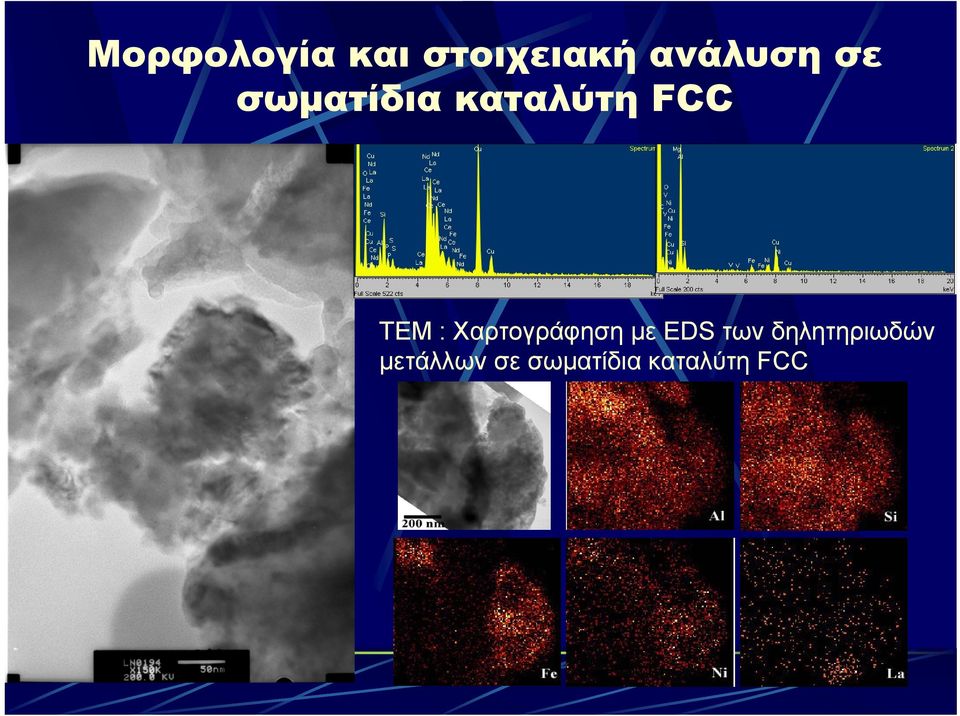

17 Μορφολογία και στοιχειακή ανάλυση σε σωµατίδια καταλύτη FCC TEM : Χαρτογράφηση µε EDS των δηλητηριωδών µετάλλων σε σωµατίδια καταλύτη FCC

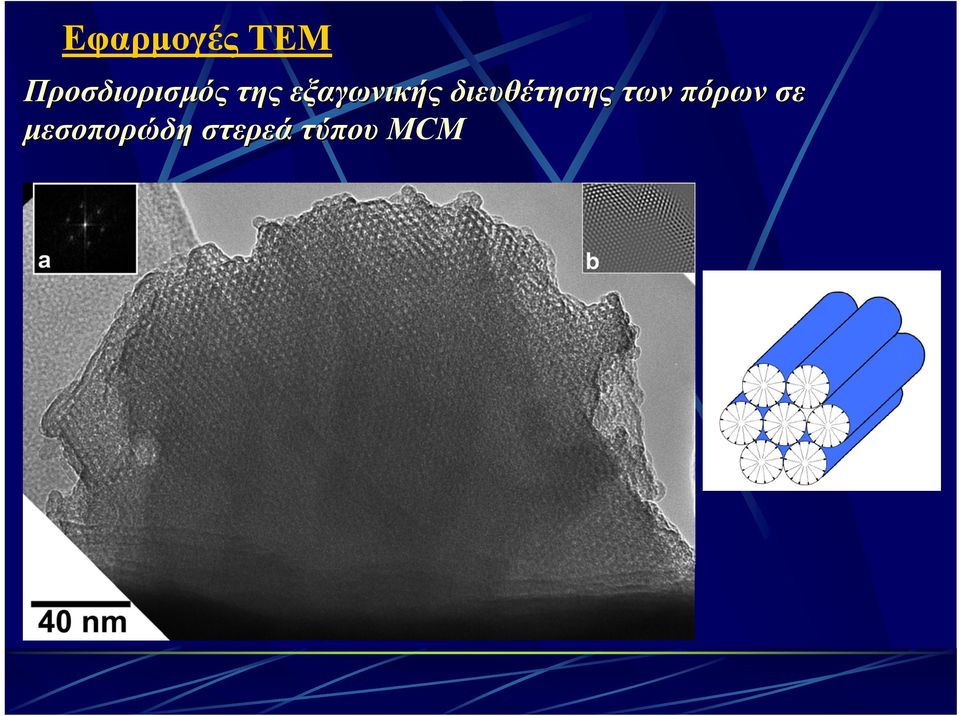

18 Εφαρµογές ΤΕΜ Προσδιορισµός της εξαγωνικής διευθέτησης των πόρων σε µεσοπορώδη στερεά τύπου MCM
19 ΜΕΛΕΤΗ ΜΗΧΑΝΙΣΜΟΥ ΚΑΥΣΗΣ ΚΩΚ ΚΑΤΑΛΥΤΩΝ FCC (Παραδοτέο Νο 35) Κατανόηση του µηχανισµού καύσης του κώκ σε σχέση µε τις συνθήκες καύσης (θερµοκρασία, ατµόσφαιρα, κ.α.) και µε τις συνθήκες σχηµατισµού του κατά τη διάρκεια του σταδίου της πυρόλυσης ΘΕΡΜΙΚΗ ΑΝΑΛΥΣΗ ΣΤΕΡΕΩΝ TGA, DSC (SDT2960, TA INSTRUMENTS) Sample: FCC-615 Size: mg Method: Coke-Tramp-2 Comment: Kikkinidis 30 DSC-TGA File: C:\Lori-OC\TGA\FCC-Cat\615-Air Operator: Lori Run Date: 4-Jan-01 10:58 Instrument: 2960 SDT V3.0F C J/g 0.3 Heat Flow (W/g) % Deriv. Weight (%/min) Weight (%) Temperature ( C) Exo Up Universal V3.9A TA Instruments

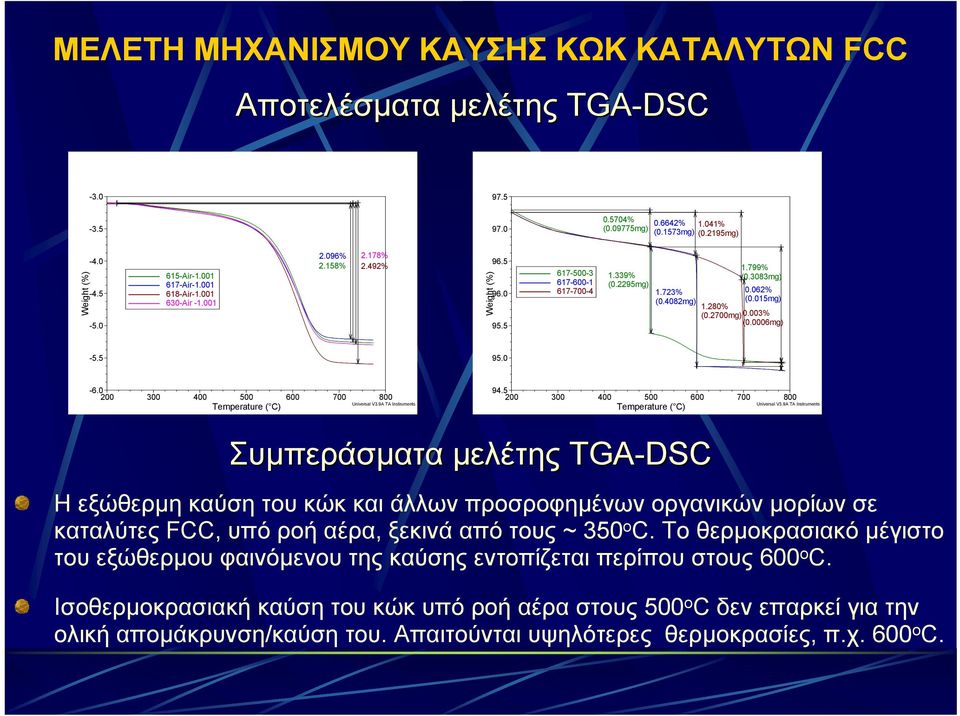

20 ΜΕΛΕΤΗ ΜΗΧΑΝΙΣΜΟΥ ΚΑΥΣΗΣ ΚΩΚ ΚΑΤΑΛΥΤΩΝ FCC Αποτελέσµατα µελέτης TGA-DSC % ( mg) % 1.041% (0.1573mg) (0.2195mg) Weight (%) Air Air Air Air % 2.158% 2.178% 2.492% Weight (%) % (0.2295mg) 1.723% (0.4082mg) 1.799% (0.3083mg) 0.062% (0.015mg) 1.280% (0.2700mg) 0.003% (0.0006mg) Temperature ( C) Universal V3.9A TA Instruments Temperature ( C) Universal V3.9A TA Instruments Συµπεράσµατα µελέτης TGA-DSC Η εξώθερµη καύση του κώκ και άλλων προσροφηµένων οργανικών µορίων σε καταλύτες FCC, υπό ροή αέρα, ξεκινά από τους ~ 350 o C. Το θερµοκρασιακό µέγιστο του εξώθερµου φαινόµενουτηςκαύσηςεντοπίζεταιπερίπουστους600 o C. Ισοθερµοκρασιακή καύση του κώκ υπό ροή αέρα στους 500 o C δεν επαρκεί για την ολική αποµάκρυνση/καύση του. Απαιτούνται υψηλότερες θερµοκρασίες, π.χ. 600 o C.
21 ΑΝΑΠΤΥΞΗ ΜΕΘΟ ΟΛΟΓΙΑΣ ΜΕΤΡΗΣΗΣ ΑΡΙΘΜΟΥ ΟΞΙΝΩΝ ΘΕΣΕΩΝ ΣΕ ΚΑΤΑΛΥΤΕΣ FCC (Παραδοτέο Νο 36) Ανάπτυξη µεθοδολογίας µέτρησης του αριθµού των όξινων θέσεων καταλυτών FCC και της κατανοµής τους σε θέσεις ασθενούς και ισχυρής οξύτητας - Συσχέτιση των όξινων ιδιοτήτων των καταλυτών µε τα φυσικοχηµικά χαρακτηριστικά τους και την καταλυτική τους δραστικότητα στην πυρόλυση του αεριέλαιου ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΑΤΑΛΥΤΩΝ ΜΕ ΜΕΘΟ ΟΥΣ ΘΕΡΜΟΚΡΑΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ (AMI-1, ALTAMIRA Omnistar,, BALTZERS) Ποιοτικός και ποσοτικός προσδιορισµός εκλυόµενων αερίων Ανίχνευση µε φασµατογράφο µαζών (MS)
22 ΑΝΑΠΤΥΞΗ ΜΕΘΟ ΟΛΟΓΙΑΣ ΜΕΤΡΗΣΗΣ ΑΡΙΘΜΟΥ ΟΞΙΝΩΝ ΘΕΣΕΩΝ ΣΕ ΚΑΤΑΛΥΤΕΣ FCC Παράδειγµα αποτελεσµάτων TPD-NH 3 Desorbed ammonia (µmoles/g) (1) (3) (3a) Temperature ( C) (4) (2) (1) Desorbed NH3 (mmoles/g) Fresh-B CDU-B Steamed-B E-cat-B Temperature ( o C) Συµπεράσµατα Νέα υπηρεσία µέτρησης αριθµού όξινων θέσεων καταλυτών FCC Όλες οι διεργασίες απενεργοποίησης των «φρέσκων» καταλυτών FCC µειώνουν σηµαντικά τον αριθµό των όξινων θέσεων τους Μικρότερη διάσταση της µοναδιαίας κυψελίδας (UCS) του ζεολιθικού συστατικού των καταλυτών FCC καθώς και υψηλότερα ποσοστά νικελίου και βαναδίου συνεισφέρουν σηµαντικά στην µείωση του αριθµούτωνόξινωνθέσεων
23 ΜΕΛΕΤΗ ΜΗΧΑΝΙΣΜΩΝ ΟΞΕΙ ΩΣΗΣ ΜΕΤΑΛΛΩΝ Ni, V ΣΕ ΚΑΤΑΛΥΤΕΣ FCC. ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΟΞΕΙ ΩΤΙΚΗΣ ΒΑΘΜΙ ΑΣ ΤΩΝ ΜΕΤΑΛΛΩΝ (Παραδοτέo No. 37) Η οξειδωτική κατάσταση των αποτεθειµένων στον καταλύτη µετάλλων επηρεάζει την δηλητηριώδη δράση αυτών κατά τη διάρκεια της διεργασίας καταλυτικής πυρόλυσης Μέθοδος Θερµοπρογραµµατιζόµενης Αναγωγής (ΤPR) Μονάδα CPS Sample: 129CDU Size: mg Method: TPR Comment: MS Detector Test Μονάδα CDU File: D:...\129CDU-TPR1.txt Operator: Lori Run Date: 15 Jan :12 AMI-1 Sample: 129S Size: mg Method: TPR Comment: MS Detector Test 53 AMI-1 Steaming (χωρίς µέταλλα) Sample: 129T Size: mg Method: TPR Comment: MS Detector Test File: D:...\129S-TPR1.txt Operator: Lori Run Date: 17 Jan :12 z File: D:...\129T-TPR1.txt Operator: Lori Run Date: 16 Jan : _C _C _C _C RelTime[s] o Universal V2.6D TA Instruments 116 µmoles H2/gr 692o, _C 54.0 Temperature (_C) 400 m2x1e Temperature (_C) m2x1e m2x1e12 51 Temperature (_C) AMI C RelTime[s] Universal V2.6D TA Instruments RelTime[s] µmoles H2/gr 62 µmoles H2/gr 722o C 678o, 750o C Universal V2.6D TA Instruments z ευκολία αναγωγής των µετάλλων, σαν συνάρτηση της θερµοκρασίας οξειδωτική κατάσταση στην οποία βρίσκονται τα µέταλλα Συµπεράσµατα Νέα υπηρεσία προσδιορισµού οξειδωτικής βαθµίδας µετάλλων σε καταλύτες FCC Η µέθοδος TPR είναι σε θέση να ανιχνεύσει την κατανάλωση Η2 που οφείλεται στην αναγωγή των αποτεθειµένων στον καταλύτη FCC µετάλλων Η αναγωγή των µετάλλων στους εµπορικούς καταλύτες FCC πραγµατοποιείται σε θερµοκρασίες µεγαλύτερες από 650οC και συνεχίζεται πέραν των 750ο C
24 ΣΥΜΠΕΡΑΣΜΑΤΑ ΠΟΣΟΤΙΚΟΙ ΕΙΚΤΕΣ Αναβάθµιση υπηρεσίας Στοιχειακής Ανάλυσης ICP-OES Αύξηση 38% στον αριθµό αναλύσεων (754 αναλύσεις στο α εξάµηνο, 1039 αναλύσεις στο β εξάµηνο του 2004) Βελτίωση ποιότητας αποτελεσµάτων (µείωση κατωτέρων ορίων ανίχνευσης από ~1 ppm σε ~50 ppb Προσέλκυση νέων πελατών (αύξηση αριθµού πελατών κατά 20%) Αναβάθµιση υπηρεσίας µέτρησης Ειδικής Επιφάνειας Αύξηση 33.5% στον αριθµό αναλύσεων (191 αναλύσεις στο α εξάµηνο, 255 αναλύσεις στο β εξάµηνο του 2005) Μείωση χρόνου αναµονής από ~2 µήνες σε ~1 εβδοµάδα
25 ΣΥΜΠΕΡΑΣΜΑΤΑ ΠΟΣΟΤΙΚΟΙ ΕΙΚΤΕΣ (συνέχεια) Νέα υπηρεσία µέτρησης αριθµού όξινων θέσεων καταλυτών FCC Νέα υπηρεσία προσδιορισµού οξειδωτικής βαθµίδας µετάλλων σε καταλύτες FCC 6 δηµοσιεύσεις σε έγκριτα περιοδικά Αύξηση εσόδων εργαστηρίου (10% το 2004 και 30% το 2005)
26 ΧΡΗΣΤΕΣ ΥΠΗΡΕΣΙΩΝ Εργαστήρια ΙΤΧΗ (ΕΠΚΥ, ΕΑΥ, ΕΤΕΣΑ, ΕΤΕ, ΕΦΕΜ, ΕΜΑΠ) Ερευνητικά Ινστιτούτα (ΙΤΕΣΚ, ηµόκριτος, ΕΙΧΗΜΥΘ) Αριστοτέλειο Πανεπιστήµιο Θεσσαλονίκης (Τµήµατα Χηµικών Μηχανικών, Χηµείας, Φυσικής) Πανεπιστήµιο Ιωαννίνων Βιοµηχανικές επιχειρήσεις ΑΜΠΕΛΟΙΟΝΙΚΗ, Αquachem, ΒΕDA, ΒΙΟΚΕΡΑΛ, Βιοµηχανία Φωσφωρικών Λιπασµάτων, CHEMICO O.E. Α. (Παγώνης), Γ. Γεωργιάδης, ΕΞΕΛ ΜΑΚ ΜΕΤΑΛ Α.Ε., ΕΛΒΟ, Ελληνικοί Λευκόλιθοι, Ελληνικά Πετρέλαια, EVROS LEAD, IMPEX ΕΠΕ, Μαυροµάτης Σ., ΜΕΒΙΟΡ Α.Ε. Τεχνολογία Περιβάλλοντος (Καρκανίας), Γ. Ουγρίνης Ο.Ε., PYRAMIS, RAYCAP, ΡΟΚΑ-Γ.ΚΑΤΣΑΝΗΣ Α.Ε., ΦΙΛΚΕΡΑΜ JOHNSONS Α.Ε., FIBRAN A.E., Χαρτοποιία Κοµοτηνής, ΑΦΟΙ ΧΑΡΕΝΙΑ Α.Ε.
YΠHPEΣIEΣ XAPAKTHPIΣMOY KAI KATEPΓAΣIAΣ ΣTEPEΩN
YΠHPEΣIEΣ XAPAKTHPIΣMOY KAI KATEPΓAΣIAΣ ΣTEPEΩN 01 ΥΠΗΡΕΣΙΕΣ XHMIKHΣ ANAΛYΣHΣ στοιχειακή ανάλυση ICP-OES Η υπηρεσία παρέχει µέτρηση, ποιοτική και ποσοτική, της στοιχειακής σύστασης υλικών. Τα δείγµατα
Διαβάστε περισσότεραΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2
ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2 Λ. Ναλµπαντιάν Ινστιτούτο Τεχνικής Χηµικών ιεργασιών, ΕΚΕΤΑ, Τ.Θ. 361, 57001, Θέρµη,Θεσσαλονίκη
Διαβάστε περισσότεραΥΠΟΥΡΓΕΙΟ ΑΝΑΠΤΥΞΗΣ. Τίτλος έργου : ΑΝΑΠΤΥΞΗ. Βιοµηχανία» και επιτεύγµατα υλοποιήθηκε στο ΕΠΚΥ» «Στόχοι. Επιστηµονικός Υπεύθυνος: Ιάκωβος Α.
ΥΠΟΥΡΓΕΙΟ ΑΝΑΠΤΥΞΗΣ ΓΕΝΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΕΡΕΥΝΑΣ & ΤΕΧΝΟΛΟΓΙΑΣ Τίτλος έργου : ΑΝΑΠΤΥΞΗ ΗΜΟΣΙΩΝ ΕΡΕΥΝΗΤΙΚΩΝ ΦΟΡΕΩΝ ΠΡΟΓΡΑΜΜΑ «ΑΚΜΩΝ» Τίτλος υποέργου : «Εφαρµογή Τεχνολογίας Αξιολόγησης Καταλυτών για την Πετρελαϊκή
Διαβάστε περισσότεραΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Παρασκευή Στηριγμένων Καταλυτών. 2. Χαρακτηρισμός Καταλυτών
ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ 1. Παρασκευή Στηριγμένων Καταλυτών 2. Χαρακτηρισμός Καταλυτών Παρασκευή Στηριγμένων Καταλυτών Τεχνικές Εμποτισμού Ξηρός Εμποτισμός Υγρός Εμποτισμός Απλός Εμποτισμός Εναπόθεση - Καθίζηση
Διαβάστε περισσότεραΟKΤΑΕΔΡΙΚΑ ΜΟΡΙΑΚΑ ΚΟΣΚΙΝΑ ΜΕ ΒΑΣΗ ΟΞΕΙΔΙΑ ΤΟΥ ΜΑΓΓΑΝΙΟΥ : ΣΥΝΘΕΣΗ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΜΟΣ
ΟKΤΑΕΔΡΙΚΑ ΜΟΡΙΑΚΑ ΚΟΣΚΙΝΑ ΜΕ ΒΑΣΗ ΟΞΕΙΔΙΑ ΤΟΥ ΜΑΓΓΑΝΙΟΥ : ΣΥΝΘΕΣΗ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΜΟΣ E. Πατρικιάδου, Χ. Γκεμεντζόγλου, Α.Δελημήτης, και Λ.Ναλμπαντιάν Ινστιτούτο Τεχνικής Χημικών Διεργασιών (ΙΤΧΗΔ) / Εθνικό
Διαβάστε περισσότεραΚρυσταλλικές ατέλειες στερεών
Κρυσταλλικές ατέλειες στερεών Χαράλαμπος Στεργίου Dr.Eng. chstergiou@uowm.gr Ατέλειες Τεχνολογία Υλικών Ι Ατέλειες Ατέλειες στερεών Ο τέλειος κρύσταλλος δεν υπάρχει στην φύση. Η διάταξη των ατόμων σε δομές
Διαβάστε περισσότεραΑΞΙΟΠΟΙΗΣΗ ΒΙΟΜΗΧΑΝΙΚΟΥ ΑΠΟΒΛΗΤΟΥ ΩΣ ΦΟΡΕΑ ΟΞΥΓΟΝΟΥ ΣΤΗΝ ΔΙΕΡΓΑΣΙΑ ΚΑΥΣΗΣ ΜΕ ΧΗΜΙΚΗ ΑΝΑΔΡΑΣΗ (CHEMICAL LOOPING COMBUSTION)
ΑΞΙΟΠΟΙΗΣΗ ΒΙΟΜΗΧΑΝΙΚΟΥ ΑΠΟΒΛΗΤΟΥ ΩΣ ΦΟΡΕΑ ΟΞΥΓΟΝΟΥ ΣΤΗΝ ΔΙΕΡΓΑΣΙΑ ΚΑΥΣΗΣ ΜΕ ΧΗΜΙΚΗ ΑΝΑΔΡΑΣΗ (CHEMICAL LOOPING COMBUSTION) Αντιγόνη Εύδου 1,2, Βασίλης Ζασπάλης 1,2, Λώρη Ναλμπαντιάν 1, i 1 Εργαστήριο Ανόργανων
Διαβάστε περισσότεραΧημικές Διεργασίες: Εισαγωγή
: Εισαγωγή Ορολογία Μοναδιαίες Διεργασίες ( Unit Processes ) - Οξείδωση - Υδρογόνωση - Αφυδρογόνωση - Πυρόλυση - Ενυδάτωση κλπ Ορολογία Μοναδιαίες Διεργασίες ( Unit Processes ) - Οξείδωση - Υδρογόνωση
Διαβάστε περισσότεραΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΜΟΥ ΚΑΙ ΣΥΝΘΕΣΗΣ ΑΝΟΡΓΑΝΩΝ ΥΛΙΚΩΝ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ
NATIONAL TECHNICAL UNIVERSITY OF ATHENS ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ ΜΑΡΤΙΟΣ-ΑΠΡΙΛΙΟΣ 2008 1 ΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΜΟΥ ΚΑΙ ΣΥΝΘΕΣΗΣ ΑΝΟΡΓΑΝΩΝ ΥΛΙΚΩΝ & ( ITTC,. ISO 9002) ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ LABORATORY
Διαβάστε περισσότεραΘεµατικό Περιεχόµενο Μαθήµατος
Θεµατικό Περιεχόµενο Μαθήµατος 1. Κρυσταλικές δοµές Ιονική ακτίνα Ενέργεια πλέγµατος Πυκνές διατάξεις 4εδρικές 8εδρικές οπές Μέταλλα ιοντικά στερεά Πώς περιγράφεται η δοµή τους Πως προσδιορίζεται η δοµή
Διαβάστε περισσότεραΕπιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής
Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Σημειακές ατέλειες Στοιχειακά στερεά Ατέλειες των στερεών Αυτοπαρεμβολή σε ενδοπλεγματική θέση Κενή θέση Αριθμός κενών θέσεων Q
Διαβάστε περισσότεραΓενική Φυσική V (Σύγχρονη Φυσική) Φυσική Ακτίνων-Χ και Αλληλεπίδραση Ακτίνων-Χ και Ηλεκτρονίων με την Ύλη
Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης Τμήμα Φυσικής Εργαστήριο Εφαρμοσμένης Φυσικής Γενική Φυσική V (Σύγχρονη Φυσική) Φυσική Ακτίνων-Χ και Αλληλεπίδραση Ακτίνων-Χ και Ηλεκτρονίων με την Ύλη Περιεχόμενα
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ
ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology Department of Physics, University
Διαβάστε περισσότεραχαρακτηρισµό υγρών και αερίων υδρογονανθράκων ΕΝ ISO/IEC 17025 Γ. Τσιώνη Χηµικός, MSc
ΕΘΝΙΚΟ ΚΕΝΤΡΟ ΕΡΕΥΝΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΚΗΣ ΑΝΑΠΤΥΞΗΣ (ΕΚΕΤΑ) ΙΝΣΤΙΤΟΥΤΟ ΤΕΧΝΙΚΗΣ ΧΗΜΙΚΩΝ ΙΕΡΓΑΣΙΩΝ (ΙΤΧΗ ) ΕΡΓΑΣΤΗΡΙΟ ΠΕΡΙΒΑΛΛΟΝΤΙΚΩΝ ΚΑΥΣΙΜΩΝ ΚΑΙ Υ ΡΟΓΟΝΑΝΘΡΑΚΩΝ (ΕΠΚΥ) Ανάπτυξη Αναλυτικών Μεθόδων για το
Διαβάστε περισσότεραΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ
~ ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ ~ ΠΕΡΙΛΗΨΗ H παρούσα Διδακτορική Διατριβή περιλαμβάνει συστηματική μελέτη για την ανάπτυξη τριοδικού καταλυτικού μετατροπέα (TWC) που να επιδεικνύει
Διαβάστε περισσότεραΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Η Δομή των Στερεών Καταλυτών. 2. Παρασκευή μη Στηριγμένων Καταλυτών
ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ 1. Η Δομή των Στερεών Καταλυτών 2. Παρασκευή μη Στηριγμένων Καταλυτών Οργάνωση της στερεάς ύλης Άτομα-Ιόντα Μόρια (Διαστάσεις στην περιοχή των Å) Συγκροτήματα ατόμων-ιόντων-μορίων / κρυσταλλικά
Διαβάστε περισσότεραΠΥΡΟΛΥΣΗ ΕΛΛΗΝΙΚΟΥ ΛΙΓΝΙΤΗ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΚΑΘΑΡΩΝ ΣΤΕΡΕΩΝ ΚΑΥΣΙΜΩΝ. Λίµνη Πλαστήρα, Καρδίτσα, Απρίλιος 26 27, 2007
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΙΝΣΤΙΤΟΥΤΟ ΤΕΧΝΟΛΟΓΙΩΝ ΣΤΕΡΕΩΝ ΚΑΥΣΙΜΩΝ (ΙΤΕΣΚ) 2 ο Πανελλήνιο Συνέδριο Εναλλακτικών Καυσίµων και Βιοκαυσίµων ΠΥΡΟΛΥΣΗ ΕΛΛΗΝΙΚΟΥ ΛΙΓΝΙΤΗ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΚΑΘΑΡΩΝ
Διαβάστε περισσότερα1) Να οριστεί η δοµή των στερεών. 2) Ποιες είναι οι καταστάσεις της ύλης; 3) Τι είναι κρυσταλλικό πλέγµα και κρυσταλλική κυψελίδα;
ιάλεξη η 10 ΕΠΑΝΑΛΗΨΗ ιάλεξη 4η 1) Να οριστεί η δοµή των στερεών. 2) Ποιες είναι οι καταστάσεις της ύλης; 3) Τι είναι κρυσταλλικό πλέγµα και κρυσταλλική κυψελίδα; 4) Ποια είναι η ιδιότητα, η οποία ξεχωρίζει
Διαβάστε περισσότεραΧΡΗΣΗ ΟΡΥΚΤΩΝ ΩΣ ΦΟΡΕΩΝ ΟΞΥΓΟΝΟΥ ΣΤΗΝ ΔΙΕΡΓΑΣΙΑ ΚΑΥΣΗΣ ΜΕ ΧΗΜΙΚΗ ΑΝΑΔΡΑΣΗ (CHEMICAL LOOPING COMBUSTION) 54124, Θεσσαλονίκη
ΧΡΗΣΗ ΟΡΥΚΤΩΝ ΩΣ ΦΟΡΕΩΝ ΟΞΥΓΟΝΟΥ ΣΤΗΝ ΔΙΕΡΓΑΣΙΑ ΚΑΥΣΗΣ ΜΕ ΧΗΜΙΚΗ ΑΝΑΔΡΑΣΗ (CHEMICAL LOOPING COMBUSTION) Αντιγόνη Εύδου 1,2, Βασίλης Ζασπάλης 1,2, Λώρη Ναλμπαντιάν 1, i 1 Εργαστήριο Ανόργανων Υλικών, Ινστιτούτο
Διαβάστε περισσότεραΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ
ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή
Διαβάστε περισσότεραΜΟΡΙΑΚO ΚOΣΚΙΝΟ ΖΕOΛΙΘΟΣ NaX
Πανεπιστήμιο Κρήτης Τμήμα Επιστήμης & Τεχνολογίας Υλικών Εργαστήριο Χημείας Υλικών Γεράσιμος Αρματάς ΜΟΡΙΑΚO ΚOΣΚΙΝΟ ΖΕOΛΙΘΟΣ NaX ΖΕΟΛΙΘΟΙ Οι ζεόλιθοι (από το ζέω και λίθος) είναι μικροπορώδη, κρυσταλλικά
Διαβάστε περισσότεραΜηχανική Βιομηχανικών Αντιδραστήρων Υπολογιστικό θέμα
EΘNIKO ΜEΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΙΙ: Ανάλυσης, Σχεδιασμού & Ανάπτυξης Διεργασιών & Συστημάτων Μηχανική Βιομηχανικών Αντιδραστήρων Υπολογιστικό θέμα Μάθημα κατεύθυνσης 8 ου εξαμήνου
Διαβάστε περισσότεραΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΙV: ΣΥΝΘΕΣΗ ΚΑΙ ΑΝΑΠΤΥΞΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΙΑ ΙΚΑΣΙΩΝ ΕΜΒΑΘΥΝΣΗ: ΟΡΓΑΝΙΚΕΣ ΒΙΟΜΗΧΑΝΙΕΣ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΙV:
Διαβάστε περισσότεραΧημική Κινητική. Κωδ. Μαθήματος 718 Τομέας Φυσικοχημείας, Τμήμα Χημείας, ΕΚΠΑ. Μάθημα 11. Βίκη Νουσίου
Χημική Κινητική Κωδ. Μαθήματος 718 Τομέας Φυσικοχημείας, Τμήμα Χημείας, ΕΚΠΑ Μάθημα 11 Βίκη Νουσίου Εαρινό εξάμηνο 2019 Κατάλυση Καταλύτης: Επιταχύνει μια αντίδραση χωρίς να υφίσταται συνολικά χημική μεταβολή
Διαβάστε περισσότεραΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ Χ
ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ Χ Ορισµός ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ Χ - Οι ακτίνες Χ είναι ηλεκτροµαγνητική ακτινοβολία µικρού µήκους κύµατος (10-5 - 100 Å) - Συνήθως χρησιµοποιούνται ακτίνες Χ µε µήκος κύµατος 0.1-25
Διαβάστε περισσότεραDIN 38406/16 Zn, Cd, Pb & Cu Bulletin 74/3-2 Sb, Bi Bulletin 226/2 Determination of As by Gold RDE
Παρουσίαση των αποτελεσµάτων της έρευνας 1 απόυδραυλικές εγκαταστάσεις εσωτερικών δικτύων οικιών. 2 από ψυκτικές συσκευές Φροντίσαµενα να πάρουµε από τον κάθε κρουνό δειγµατοληψίας τα πρώτα 500 ml, µετά
Διαβάστε περισσότεραΎλη ένατου µαθήµατος. Οπτικό µικροσκόπιο, Ηλεκτρονική µικροσκοπία σάρωσης, Ηλεκτρονική µικροσκοπία διέλευσης.
ιάλεξη 9 η Ύλη ένατου µαθήµατος Οπτικό µικροσκόπιο, Ηλεκτρονική µικροσκοπία σάρωσης, Ηλεκτρονική µικροσκοπία διέλευσης. Μέθοδοι µικροσκοπικής ανάλυσης των υλικών Οπτική µικροσκοπία (Optical microscopy)
Διαβάστε περισσότεραΘΕΜΑ 1 0 Να επιλέξετε τη σωστή απάντηση σε κάθε μία από τις επόμενες ερωτήσεις:
Άνω Γλυφάδα 21/10/2017 ΔΙΑΓΩΝΙΣΜΑ Μάθημα: ΧΗΜΕΙΑ ΚΑΤΕΥΘΥΝΣΗΣ Καθηγητής/τρια: Αυγερινού Χρόνος: 3 ώρες Ονοματεπώνυμο: Τμήμα: Γ ΘΕΜΑ 1 0 Να επιλέξετε τη σωστή απάντηση σε κάθε μία από τις επόμενες ερωτήσεις:
Διαβάστε περισσότεραΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ
ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ Πετούσης Μάρκος, Δρ. Μηχανολόγος Μηχανικός Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. ΤΕΙ Κρήτης Σύνθετα υλικά Σύνθετα υλικά
Διαβάστε περισσότεραΝανοδομημένα μεσοπορώδη αργιλο-πυριτικά καταλυτικά υλικά για την παραγωγή βιο-καυσίμων και χημικών προϊόντων μέσω πυρόλυσης βιομάζας
9ο Πανελλήνιο Συμπόσιο Κατάλυσης, Λευκάδα, 6-7 Οκτωβρίου 2006 188 Νανοδομημένα μεσοπορώδη αργιλο-πυριτικά καταλυτικά υλικά για την παραγωγή βιο-καυσίμων και χημικών προϊόντων μέσω πυρόλυσης βιομάζας Ε.Φ.Ηλιοπούλου
Διαβάστε περισσότεραΟΞΕΙ ΩΤΙΚΗ ΑΦΥ ΡΟΓΟΝΩΣΗ ΠΡΟΠΑΝΙΟΥ ΠΑΡΟΥΣΙΑ ΚΑΤΑΛΥΤΩΝ ΥΠΟΣΤΗΡΙΓΜΕΝΩΝ ΣΕ ΜΕΣΟΠΟΡΩ Η ΠΥΡΙΤΙΚΑ ΥΛΙΚΑ
ΟΞΕΙ ΩΤΙΚΗ ΑΦΥ ΡΟΓΟΝΩΣΗ ΠΡΟΠΑΝΙΟΥ ΠΑΡΟΥΣΙΑ ΚΑΤΑΛΥΤΩΝ ΥΠΟΣΤΗΡΙΓΜΕΝΩΝ ΣΕ ΜΕΣΟΠΟΡΩ Η ΠΥΡΙΤΙΚΑ ΥΛΙΚΑ Σταµατία Α. Καρακούλια Τµήµα Χηµικών Μηχανικών, Αριστοτέλειο Πανεπιστήµιο Θεσσαλονίκης, & Ινστιτούτο Τεχνικής
Διαβάστε περισσότεραΗ µελέτη αυτή είναι µέρος του έργου BIOFUELS-2G που χρηµατοδοτείται από το Ευρωπαϊκό Πρόγραµµα LIFE+ (LIFE08 ENV/GR/000569)
Παραγωγή Βιοκαυσίµων µε Υδρογονοπεξεργασία Χρησιµοποιηµένων Τηγανελαίων ρ. Στέλλα Μπεζεργιάννη Χηµικός Μηχανικός Ερευνήτρια ΕΚΕΤΑ Εθνικό Κέντρο Έρευνας & Τεχνολογικής Ανάπτυξης (ΕΚΕΤΑ) Ινστιτούτο Τεχνικής
Διαβάστε περισσότεραΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ
ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ Β. Tσιρίδης 1, Π. Σαμαράς 2, Α. Κούγκολος 3 και Γ. Π. Σακελλαρόπουλος 1 1 Τμήμα Χημικών Μηχανικών, Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης και Ινστιτούτο Τεχνικής Χημικών
Διαβάστε περισσότεραΚΑΤΑΛΥΤΙΚΗ ΑΝΑΜΟΡΦΩΣΗ ΤΟΥ ΒΙΟΕΛΑΙΟΥ Υ ΡΟΓΟΝΟΥ
ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΕΤΕΡΟΓΕΝΟΥΣ ΚΑΤΑΛΥΣΗΣ ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΚΑΤΑΛΥΤΙΚΗ ΑΝΑΜΟΡΦΩΣΗ ΤΟΥ ΒΙΟΕΛΑΙΟΥ ΜΕ ΑΤΜΟ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΑΝΑΝΕΩΣΙΜΟΥ Υ ΡΟΓΟΝΟΥ Α.Χ. Μπασαγιάννης, Ξ.Ε. Βερύκιος 2 ο Πανελλήνιο
Διαβάστε περισσότεραΜέθοδοι έρευνας ορυκτών και πετρωμάτων
Μέθοδοι έρευνας ορυκτών και πετρωμάτων Μάθημα 11 ο Διαφορική θερμική ανάλυση (DTA) Διδάσκων Δρ. Αδαμαντία Χατζηαποστόλου Τμήμα Γεωλογίας Πανεπιστημίου Πατρών Ακαδημαϊκό Έτος 2017-2018 Ύλη 11 ου μαθήματος
Διαβάστε περισσότεραOnset point : 135,97 C Peak 1 top : 136,90 C Enthalpy / J/g : 4,6485 (Endothermic effect)
ΜΕΛΕΤΗ ΤΟΥ ΦΑΙΝΟΜΕΝΟΥ ΤΗΣ ΥΣΤΕΡΗΣΗΣ ΤΟΥ ΜΕΤΑΣΧΗΜΑΤΙΣΜΟΥ ΦΑΣΗΣ ΤΟΥ HgI ΚΑΤΑ ΤΗΝ ΨΥΞΗ ΜΕ ΤΗΝ ΤΕΧΝΙΚΗ ΤΗΣ ΙΑΦΟΡΙΚΗΣ ΚΑΛΟΡΙΜΕΤΡΙΑΣ (DSC). Σ.Ν.Τουµπεκτσής, Μ. αβίτη, Κ.Μ.Παρασκευόπουλος και Ε.Κ.Πολυχρονιάδης
Διαβάστε περισσότεραΕΝΗΜΕΡΩΣΗ ΓΙΑ ΤΙΣ ΕΜΒΑΘΥΝΣΕΙΣ
ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ Επιτροπή Σπουδών ΕΝΗΜΕΡΩΣΗ ΓΙΑ ΤΙΣ ΕΜΒΑΘΥΝΣΕΙΣ ΑΚΑΔΗΜΑΪΚΟ ΕΤΟΣ 2010-2011 ΟΙ ΕΜΒΑΘΥΝΣΕΙΣ ΣΤΟ ΠΡΟΓΡΑΜΜΑ ΣΠΟΥΔΩΝ ΧΜ ΕΜΠ Η Σχολή Χημικών Μηχανικών του Ε.Μ.Π.
Διαβάστε περισσότεραΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Γραπτό τεστ (συν-)αξιολόγησης στο μάθημα: «ΔΙΑΓΝΩΣΤΙΚΕΣ ΜΕΘΟΔΟΙ ΣΤΗ ΜΕΛΕΤΗ
Διαβάστε περισσότεραΣΧΟΛΙΚΗ ΧΡΟΝΙΑ ΠΕΡΙΓΡΑΜΜΑ ΎΛΗΣ ΓΙΑ ΤΟ ΜΑΘΗΜΑ ΤΗΣ ΧΗΜΕΙΑΣ ΕΝΟΤΗΤEΣ
ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ 2016-2017 ΠΕΡΙΓΡΑΜΜΑ ΎΛΗΣ ΓΙΑ ΤΟ ΜΑΘΗΜΑ ΤΗΣ ΧΗΜΕΙΑΣ ΕΝΟΤΗΤEΣ 1 ΕΙΣΑΓΩΓΗ ΑΤΟΜΙΚΗ ΘΕΩΡΙΑ Δομικά σωματίδια (άτομα-μόρια-ιόντα) Δομή του ατόμου Ατομικός και μαζικός αριθμός Ισότοπα Ηλεκτρονική
Διαβάστε περισσότεραΠροχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις
Α. ΓΑΚΗ Χηµ. Μηχ. ΕΜΠ Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις ΑΣΚΗΣΗ 2 Σύνθεση νανοκόνεων του τύπου La 1-x Sr x MnO 3-δ µε την τεχνική αυτανάφλεξης (Glycine/Nitrate Process GNP) ΕΙΣΑΓΩΓΗ Τα
Διαβάστε περισσότεραΠΡΑΓΜΑΤΙΚΑ ΕΙΓΜΑΤΑ ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΩΝ ΕΙΓΜΑΤΩΝ ΓΙΑ ΑΝΑΛΥΣΗ. ΕΡΗ ΜΠΙΖΑΝΗ 4 ΟΣ ΟΡΟΦΟΣ, ΓΡΑΦΕΙΟ
ΠΡΑΓΜΑΤΙΚΑ ΕΙΓΜΑΤΑ ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΩΝ ΕΙΓΜΑΤΩΝ ΓΙΑ ΑΝΑΛΥΣΗ ΕΡΗ ΜΠΙΖΑΝΗ 4 ΟΣ ΟΡΟΦΟΣ, ΓΡΑΦΕΙΟ 2 eribizani@chem.uoa.gr 2107274573 1 ΠΡΑΓΜΑΤΙΚΑ ΕΙΓΜΑΤΑ (1) - Οι χηµικοί σε ακαδηµαϊκά ιδρύµατα και βιοµηχανία
Διαβάστε περισσότεραΕργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά)
ΠΑΝΕΠΙΣΤΗΜΙΟ ΙΩΑΝΝΙΝΩΝ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Εργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά) Πορώδη Κεραμικά Διδάσκοντες: Αναπλ. Καθ. Σ. Αγαθόπουλος, Καθ. Δ. Γουρνής, Καθ. Μ. Καρακασίδης Άδειες Χρήσης
Διαβάστε περισσότεραΠρόλογος Το περιβάλλον Περιβάλλον και οικολογική ισορροπία Η ροή της ενέργειας στο περιβάλλον... 20
Πίνακας περιεχομένων Πρόλογος... 7 1. Το περιβάλλον... 19 1.1 Περιβάλλον και οικολογική ισορροπία... 19 1.2 Η ροή της ενέργειας στο περιβάλλον... 20 2. Οι μικροοργανισμοί... 22 2.1 Γενικά... 22 2.2 Ταξινόμηση
Διαβάστε περισσότεραΩΡΙΑΙΟ ΠΡΟΓΡΑΜΜΑ ΣΠΟΥΔΩΝ. Ακαδημαϊκό Έτος
1 ο Εξάμηνο Προγραμματισμός & Χρήση Ηλεκτρονικών Υπολογιστών Βασικά Εργαλεία Λογισμικού 3-3 Ανόργανη Χημεία 3-5 Τεχνικές Σχεδιάσεις Χρήση Η/Υ (Διαγράμματα Ροής, CAD/CAM) 3 - - Φυσική Ι 3-2 Μαθηματικά Ι
Διαβάστε περισσότεραΧημικές αντιδράσεις καταλυμένες από στερεούς καταλύτες
Χημικές αντιδράσεις καταλυμένες από στερεούς καταλύτες Σε πολλές χημικές αντιδράσεις, οι ταχύτητές τους επηρεάζονται από κάποια συστατικά τα οποία δεν είναι ούτε αντιδρώντα ούτε προϊόντα. Αυτά τα υλικά
Διαβάστε περισσότεραΓραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών Ι»-Νοέμβριος 2016
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ (Καθ. Β.Ζασπάλης) Θέμα 1: Ερωτήσεις (10 Μονάδες) (Σύντομη αιτιολόγηση.
Διαβάστε περισσότεραΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ. Περιληπτική θεωρητική εισαγωγή
ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ Περιληπτική θεωρητική εισαγωγή α) Τεχνική zchralski Η πιο συχνά χρησιμοποιούμενη τεχνική ανάπτυξης μονοκρυστάλλων πυριτίου (i), αρίστης ποιότητας,
Διαβάστε περισσότεραΧαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου Μελέτη βιοδιαθεσιμότητας του παραγόμενου προϊόντος
ΠΡΑΞΗ ΕΘΝΙΚΗΣ ΕΜΒΕΛΕΙΑΣ «Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Δευτέρα 25 Μαΐου, 2015 Ημερίδα - Κ.Ε.Δ.Ε.Α. Θεσσαλονίκη Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου
Διαβάστε περισσότεραΓραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών Ι»-Νοέμβριος 2015
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ (Καθ. Β.Ζασπάλης) ΘΕΜΑ 1 ο (15 Μονάδες) Πόσα γραμμάρια καθαρού κρυσταλλικού
Διαβάστε περισσότεραΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΓΕΩΤΕΧΝΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΚΑΙ ΕΠΙΣΤΗΜΗΣ & ΤΕΧΝΟΛΟΓΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ. Πτυχιακή διατριβή
ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΓΕΩΤΕΧΝΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΚΑΙ ΕΠΙΣΤΗΜΗΣ & ΤΕΧΝΟΛΟΓΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Πτυχιακή διατριβή ΚΙΝΗΤΙΚΗ ΜΕΛΕΤΗ ΤΗΣ ΑΝΤΙΔΡΑΣΗΣ ΚΑΤΑΛΥΤΙΚΗΣ ΑΝΑΓΩΓΗΣ ΤΩΝ ΟΞΕΙΔΙΩΝ ΤΟΥ ΑΖΩΤΟΥ (NO X
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΒΙΟΛΟΓΙΑΣ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ Διατήρηση της Βιοποικιλότητας και Αειφορική Εκμετάλλευση Αυτοφυών Φυτών (ΒΑΦ) Ακαδημαϊκό έτος
Διαβάστε περισσότεραΠαππάς Χρήστος. Επίκουρος καθηγητής
Παππάς Χρήστος Επίκουρος καθηγητής 1 ΑΝΤΙΚΕΙΜΕΝΟ ΤΗΣ ΧΗΜΙΚΗΣ ΘΕΡΜΟ ΥΝΑΜΙΚΗΣ Η χημική θερμοδυναμική ασχολείται με τις ενεργειακές μεταβολές που συνοδεύουν μια χημική αντίδραση. Προβλέπει: ΠΛΕΟΝΕΚΤΗΜΑΤΑ
Διαβάστε περισσότεραΕπιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής
Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Διαγράμματα Φάσεων Δημιουργία κραμάτων: διάχυση στοιχείων που έρχονται σε άμεση επαφή Πως συμπεριφέρονται τα επιμέρους άτομα των
Διαβάστε περισσότεραΕργαστήριο Ραδιενέργειας Περιβάλλοντος ΙΠΤΑ ΕΚΕΦΕ Δ. Αναλυτική υποδομή χαρακτηρισμού αερολύματος για ερευνητικό έργο και παροχή υπηρεσιών
Αναλυτική υποδομή χαρακτηρισμού αερολύματος για ερευνητικό έργο και παροχή υπηρεσιών Δειγματολήπτες Αιωρούμενων Σωματιδίων με φίλτρο High Volume Impactor Κρουστικός διαχωριστής που συλλέγει σωματίδια διαμέτρων
Διαβάστε περισσότεραΕΠΙΔΡΑΣΗ ΑΛΟΥΜΙΝΑΣ ΣΤΗΝ ΠΑΘΗΤΙΚΟΠΟΙΗΣΗ ΔΗΛΗΤΗΡΙΩΔΩΝ ΜΕΤΑΛΛΩΝ (Ni) ΣΕ ΚΑΤΑΛΥΤΕΣ ΚΑΤΑΛΥΤΙΚΗΣ ΠΥΡΟΛΥΣΗΣ (FCC)
ΕΠΙΔΡΑΣΗ ΑΛΟΥΜΙΝΑΣ ΣΤΗΝ ΠΑΘΗΤΙΚΟΠΟΙΗΣΗ ΔΗΛΗΤΗΡΙΩΔΩΝ ΜΕΤΑΛΛΩΝ (Ni) ΣΕ ΚΑΤΑΛΥΤΕΣ ΚΑΤΑΛΥΤΙΚΗΣ ΠΥΡΟΛΥΣΗΣ (FCC) Α.Χ. Ψαρράς, E. Παχατουρίδου, Ε.Φ. Ηλιοπούλου, Α.Α. Λάππας Εργαστήριο Περιβαλλοντικών Καυσίμων
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ. Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας
ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας Ηλεκτρονικό Μικροσκόπιο Διέλευσης Υψηλής Ανάλυσης JEOL
Διαβάστε περισσότεραΕργαστηριακή άσκηση 1: Παράγοντες που επηρεάζουν την ταχύτητα διάλυσης µιας ουσίας
Στόχοι ΧΗΜΕΙΑ Α ΛΥΚΕΙΟΥ Θεµατικές Ενότητες ( ιατιθέµενος χρόνος) Εργαστηριακές ασκήσεις Ενδεικτικές δραστηριότητες να αναγνωρίζουν τη χρησιµότητα της χηµείας σε διάφορους τοµείς της καθηµερινής ζωής, καθώς
Διαβάστε περισσότεραΔιαδικασίες Υψηλών Θερμοκρασιών
Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 4 Τίτλος: Μελέτη της συμπεριφοράς δομικού υλικού σε θερμοκρασιακή περιοχή πέραν της θερμοκρασίας παραγωγής του Ονόματα Καθηγητών: Κακάλη Γ.,
Διαβάστε περισσότεραΑΣΚΗΣΗ 1. Περίληψη. Θεωρητική εισαγωγή. Πειραματικό μέρος
ΑΣΚΗΣΗ 1 Περίληψη Σκοπός της πρώτης άσκησης ήταν η εξοικείωση μας με τα όργανα παραγωγής και ανίχνευσης των ακτίνων Χ και την εφαρμογή των κανόνων της κρυσταλλοδομής σε μετρήσεις μεγεθών στο οεργαστήριο.
Διαβάστε περισσότεραΌνομα :... Ημερομηνία:... /... /...
Όνομα :... Ημερομηνία:... /... /... Επαναληπτικό Διαγώνισμα Χημείας Γ Λυκείου Ομάδας Προσανατολισμού Θετικών Σπουδών (1 ο + 2 ο + 3 ο + 4 ο + 5 ο ΚΕΦ.) Διάρκεια 180 min ΘΕΜΑ Α Στις ερωτήσεις Α1 εως Α4
Διαβάστε περισσότεραΠρόγραμμα Χημικής Μηχανικής. Σύντομη Παρουσίαση Προγράμματος
Πρόγραμμα Χημικής Μηχανικής Σύντομη Παρουσίαση Προγράμματος Τι είναι η Χημική Μηχανική; Τι είναι η Χημική Μηχανική Η χημική μηχανική αποτελεί διακριτό, τεχνολογικό και επιστημονικό κλάδο της επιστήμης
Διαβάστε περισσότεραΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ Γ ΗΜΕΡΗΣΙΩΝ & Δ ΕΣΠΕΡΙΝΩΝ
ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ Γ ΗΜΕΡΗΣΙΩΝ & Δ ΕΣΠΕΡΙΝΩΝ ΘΕΜΑ Α ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ & Δ ΤΑΞΗΣ ΕΣΠΕΡΙΝΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΔΕΥΤΕΡΑ 3 ΙΟΥΛΙΟΥ 2017 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΧΗΜΕΙΑ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ ΣΥΝΟΛΟ ΣΕΛΙΔΩΝ:
Διαβάστε περισσότεραΤο Εκπαιδευτικό Έργο της Σχολής Χημικών Μηχανικών του ΕΜΠ Από την Σκοπιά της Αειφορίας
Τα Επιτεύγματα του ΕΜΠ - Συμβολή στην Αειφόρο Ανάπτυξη Το Εκπαιδευτικό Έργο της Σχολής Χημικών Μηχανικών του ΕΜΠ Από την Σκοπιά της Αειφορίας Εμμανουήλ Γ. Κούκιος Καθηγητής ΕΜΠ Πρόεδρος Σχολής ΧΜ Προπτυχιακό
Διαβάστε περισσότεραΓραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Νοέμβριος 2017
Γραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Νοέμβριος 017 Ερώτηση 1 (5 μονάδες ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ
Διαβάστε περισσότεραΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ
ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΥΛΙΚΩΝ ΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ Οδηγός μαθήματος - Εαρινό εξάμηνο 2016 Διδάσκων: Γ.Ν. Χαϊδεμενόπουλος, Καθηγητής Πρόγραμμα e-mail Ώρες Γραφείου
Διαβάστε περισσότεραΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ
ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΥΛΙΚΩΝ ΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ Οδηγός μαθήματος - Εαρινό εξάμηνο 2017 Διδάσκων: Γ.Ν. Χαϊδεμενόπουλος, Καθηγητής Πρόγραμμα e-mail Ώρες Γραφείου
Διαβάστε περισσότεραΤεχνολογία παραγωγής βιοντίζελ 2 ης γενιάς από τηγανέλαια
Τεχνολογία παραγωγής βιοντίζελ 2 ης γενιάς από τηγανέλαια Δρ. Στέλλα Μπεζεργιάννη Χημικός Μηχανικός - Ερευνήτρια ΕΚΕΤΑ Εθνικό Κέντρο Έρευνας & Τεχνολογικής Ανάπτυξης (ΕΚΕΤΑ) Ινστιτούτο Τεχνικής Χημικών
Διαβάστε περισσότεραΕπιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής
Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Κρυσταλλικά Συστήματα Κυβικό Εξαγωνικό Τετραγωνικό Ρομβοεδρικό ή Τριγωνικό Ορθορομβικό Μονοκλινές Τρικλινές Κρυσταλλική δομή των
Διαβάστε περισσότεραΑΠΟΜΑΚΡΥΝΣΗ ΙΟΝΤΩΝ ΧΡΩΜΙΟΥ ΑΠΟ ΤΟ ΝΕΡΟ ΜΕ ΚΕΡΑΜΙΚΕΣ ΜΕΜΒΡΑΝΕΣ
ΑΠΟΜΑΚΡΥΝΣΗ ΙΟΝΤΩΝ ΧΡΩΜΙΟΥ ΑΠΟ ΤΟ ΝΕΡΟ ΜΕ ΚΕΡΑΜΙΚΕΣ ΜΕΜΒΡΑΝΕΣ Αδαµαντία Ε. Παγανά,, Στυλιανή. Σκλαρή, Ευστάθιος Σ. Κικκινίδης,, Βασίλειος Τ. Ζασπάλης Εργαστήριο Ανόργανων Υλικών, Ινστιτούτο Τεχνικής Χηµικών
Διαβάστε περισσότεραΒρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com
1 2.4 Παράγοντες από τους οποίους εξαρτάται η αντίσταση ενός αγωγού Λέξεις κλειδιά: ειδική αντίσταση, μικροσκοπική ερμηνεία, μεταβλητός αντισ ροοστάτης, ποτενσιόμετρο 2.4 Παράγοντες που επηρεάζουν την
Διαβάστε περισσότεραA_greek. dbase# AuthorGr Year Month Day Place Box/Folder Αθανασιάδης 1874 January 8 Athens Box 69, No. 8
A_greek 21217 Αθανασιάδης 1874 January 8 Athens Box 69, No. 8 21742 Αθανασιάδης 1875 January 27 Athens Box 70, No. 33 22239 Αθανασίου, 1876 October 10 Athens Box 72, No. 336 29843 Αλμπανόπουλος, Ιωάννης
Διαβάστε περισσότεραYΠHPEΣIEΣ XAPAKTHPIΣMOY KAI KATEPΓAΣIAΣ ΣTEPEΩN
YΠHPEΣIEΣ XAPAKTHPIΣMOY KAI KATEPΓAΣIAΣ ΣTEPEΩN Χρησιµοποιούνται δύο συσκευές ποροσι- µετρίας αζώτου: Α. Micromeretics Tristar µε συσκευή προετοιµασίας δειγµάτων του τύπου Micromeretics VacPrep061 Sample
Διαβάστε περισσότεραΤΕΧΝΙΚΗ ΧΗΜΙΚΩΝ ΔΙΕΡΓΑΣΙΩΝ. ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΑΣΚΗΣΕΙΣ 5 ο ΕΞΑΜΗΝΟ
ΤΕΧΝΙΚΗ ΧΗΜΙΚΩΝ ΔΙΕΡΓΑΣΙΩΝ ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΑΣΚΗΣΕΙΣ 5 ο ΕΞΑΜΗΝΟ Μελέτη της κινητικής αποχρωματισμού πρότυπων διαλυμάτων αζωχρωμάτων μέσω της καταλυτικής διάσπασης υπεροξειδίου του υδρογόνου σε αντιδραστήρα
Διαβάστε περισσότεραΚαταστάσεις της ύλης. Αέρια: Παντελής απουσία τάξεως. Τα µόρια βρίσκονται σε συνεχή τυχαία κίνηση σε σχεδόν κενό χώρο.
Καταστάσεις της ύλης Αέρια: Παντελής απουσία τάξεως. Τα µόρια βρίσκονται σε συνεχή τυχαία κίνηση σε σχεδόν κενό χώρο. Υγρά: Τάξη πολύ µικρού βαθµού και κλίµακας-ελκτικές δυνάµεις-ολίσθηση. Τα µόρια βρίσκονται
Διαβάστε περισσότεραΔιάβρωση και Προστασία. Εαρινό εξάμηνο Ακ. Έτους Μάθημα 4ο
Διάβρωση και Προστασία Εαρινό εξάμηνο Ακ. Έτους 2016-17 Μάθημα 4ο Οι δύο γραμμές (Ο,Η) υπάρχουν σε όλα τα διαγράμματα E h -ph Η γραμμή (a) αντιστοιχεί στην 2 H + + 2 e = H 2 (g) Υποτίθεται p H2 = 1 atm
Διαβάστε περισσότεραΕπιπτώσεις της διάθεσης απόβλητων ελαιοτριβείων στο έδαφος και στο περιβάλλον
Επιπτώσεις της διάθεσης απόβλητων ελαιοτριβείων στο έδαφος και στο περιβάλλον Ευρωπαϊκό Έργο LIFE- Στρατηγικές για τη βελτίωση και προστασία tου εδάφους από τη διάθεση αποβλήτων ελαιοτριβείων στις Μεσογειακές
Διαβάστε περισσότεραΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΑΝΕΠΙΣΤΗΜΙΟ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ ΚΟΣΜΗΤΕΙΑ ΠΟΛΥΤΕΧΝΙΚΗΣ ΣΧΟΛΗΣ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ
Πρόγραµµα σπουδών Τµήµατος Χηµικών Μηχανικών Π Μ 2019-2020 1 ο εξάµηνο Γενική και Ανόργανη Χημεία 5 5 Μαθηματικά Ι Τεχνικό Σχέδιο 4 4 Φυσική Ι Εισαγωγή στη Χημική Μηχανική Εισαγωγή Η/Υ Αγγλικά Ι 2 0 Σύνολο
Διαβάστε περισσότεραΥΔΡΟΧΗΜΕΙΑ. Ενότητα 8: Μετρήσεις και υπολογισμοί φυσικοχημικώνυδροχημικών. Ζαγγανά Ελένη Σχολή : Θετικών Επιστημών Τμήμα : Γεωλογία
ΥΔΡΟΧΗΜΕΙΑ Ενότητα 8: Μετρήσεις και υπολογισμοί φυσικοχημικώνυδροχημικών παραμέτρων (Μέρος 1ο) Ζαγγανά Ελένη Σχολή : Θετικών Επιστημών Τμήμα : Γεωλογία Σκοποί ενότητας Κατανόηση των φυσικοχημικών παραμέτρων
Διαβάστε περισσότεραΠΡΟΧΩΡΗΜΕΝΗ Υ ΡΟΛΟΓΙΑ. Εκτίµηση εισερχόµενης ηλιακής ακτινοβολίας σε λεκάνη απορροής µε χρήσησγπ
ΠΡΟΧΩΡΗΜΕΝΗ Υ ΡΟΛΟΓΙΑ Εκτίµηση εισερχόµενης ηλιακής ακτινοβολίας σε λεκάνη απορροής µε χρήσησγπ Νίκος Μαµάσης Εργαστήριο Υδρολογίας και Αξιοποίησης Υδατικών Πόρων Αθήνα 26 Solar elevation Παράγοντες που
Διαβάστε περισσότεραΑ Ν Α Κ Ο Ι Ν Ω Σ Η. Ανακοινώνεται ότι κατόπιν. διόρθωσης τυπογραφικού λάθους. το Πρόγραμμα των Επαναληπτικών Εξετάσεων
Ε.Μ.ΠΟΛΥΤΕΧΝΕΙΟ Αθήνα, 29/08/2012 Α Ν Α Κ Ο Ι Ν Ω Σ Η Ανακοινώνεται ότι κατόπιν διόρθωσης τυπογραφικού λάθους το Πρόγραμμα των Επαναληπτικών Εξετάσεων Περιόδου Σεπτεμβρίου 2011-2012 διαμορφώνεται ως εξής:
Διαβάστε περισσότεραΓραπτή «επί πτυχίω» εξέταση στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιούνιος 2017
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ (Καθ. Β.Ζασπάλης) Στην παραπάνω Εικόνα δίνονται οι κρυσταλλικές δομές δύο
Διαβάστε περισσότεραΕφαρµογές (και Ερµηνεία) Μεθόδου Σκόνης. Μερικές «περιοχές» εφαρµογής της µεθόδου:
11.3.3 Εφαρµογές (και Ερµηνεία) Μεθόδου Σκόνης Μερικές «περιοχές» εφαρµογής της µεθόδου: Ταυτοποίηση αγνώστων υλικών Προσδιορισµός της καθαρότητας του δείγµατος Προσδιορισµός πλεγµατικών σταθερών ιερεύνηση
Διαβάστε περισσότεραΤύποι Διαρροών. Κίνηση Ρύπου. Ανίχνευση Ρύπου. Ρύπος. εμείς τι παίρνουμε χαμπάρι με χημικές αναλύσεις δειγμάτων νερού;
Ρύπος υγρός στερεός Υ 1 Υ 2 διαρροή σε διάλυμα διαρροή σε καθαρή φάση πχ οινόπνευμα, βενζίνη διαλυμένος σε οργανική ουσία διαλυμένος σε νερό σαν Υ 2a ή Υ 2b σαν Υ 1 Τύποι Διαρροών μεταφορά διαλυμένης ουσίας
Διαβάστε περισσότεραΔιαγράμματα φάσεων-phase Diagrams
Διαγράμματα φάσεων-phase Diagrams Φωτογραφία ηλεκτρονικού μικροσκοπίου που δείχνει την μικροκρυασταλλική δομή ανθρακούχου χάλυβα με περιεκτικότητα 0,44%C Περλίτης Φερρίτης (φερρίτης+σεμεντίτης) Φάσεις
Διαβάστε περισσότεραΧαρακτηρισμός υλικών με ιόντα
Χαρακτηρισμός υλικών με ιόντα 1. Secondary ion mass spectroscopy (SIMS) Φασματοσκοπία μάζας δευτερογενών ιόντων. Rutherford backscattering (RBS) Φασματοσκοπία οπισθοσκέδασης κατά Rutherford Secondary ion
Διαβάστε περισσότεραΦασματοσκοπία SIMS (secondary ion mass spectrometry) Φασματοσκοπία μάζης δευτερογενών ιόντων
Φασματοσκοπία SIMS (secondary ion mass spectrometry) Φασματοσκοπία μάζης δευτερογενών ιόντων Ιόντα με υψηλές ενέργειες (συνήθως Ar +, O ή Cs + ) βομβαρδίζουν την επιφάνεια του δείγματος sputtering ουδετέρων
Διαβάστε περισσότεραΣχολική Μονάδα: 2 ο ΤΕΕ Σταυρούπολης 2 ο ΣΕΚ Σταυρούπολης Λαγκαδά 197, Θέµα Προγράµµατος: Στόχος Προγράµµατος
ΠΡΟΓΡΑΜΜΑ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗΣ ΕΚΠΑΙ ΕΥΣΗΣ Σχολική Μονάδα: 2 ο ΤΕΕ Σταυρούπολης 2 ο ΣΕΚ Σταυρούπολης Λαγκαδά 197, 564 30 Παιδαγωγική Οµάδα Προγράµµατος: Γιαννουλάκης Θεολόγος Τεχνολόγος Τροφίµων (ΠΕ 18) Σπανοµήτσιος
Διαβάστε περισσότεραΤα αρχικά στάδια της επιταξιακής ανάπτυξης
Τα αρχικά στάδια της επιταξιακής ανάπτυξης Η κύριες διαφορές μεταξύ της ανάπτυξης από το τήγμα και της επιταξιακής ανάπτυξης προκύπτουν από την παρουσία του υποστρώματος και ειδικότερα τις εξής παραμέτρους:
Διαβάστε περισσότεραΑποτελεσματικές κρούσεις
Χημική κινητική Πραγματοποίηση μίας αντίδρασης. Θεωρία των ενεργών συγκρούσεων (Arrhenius 1889) - θεωρία της μεταβατικής κατάστασης. Ορισμός ταχύτητας αντίδρασης - μέση και στιγμιαία ταχύτητα. Παράγοντες
Διαβάστε περισσότεραΕΙΣΑΓΩΓΗ ΣΤΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ
ΕΙΣΑΓΩΓΗ ΣΤΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ Η Επιστήμη της Θερμοδυναμικής ασχολείται με την ποσότητα της θερμότητας που μεταφέρεται σε ένα κλειστό και απομονωμένο σύστημα από μια κατάσταση ισορροπίας σε μια άλλη
Διαβάστε περισσότεραΕπιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής
Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Ατέλειες, διαταραχές και σχέση τους με τις μηχανικές ιδιότητες των στερεών (μεταλλικά στερεά) μικτή διαταραχή διαταραχή κοχλία
Διαβάστε περισσότεραΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΙΑ ΒΙΟΥ ΜΑΘΗΣΗΣ ΚΑΙ ΘΡΗΣΚΕΥΜΑΤΩΝ Έχοντας υπόψη:
ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΙΑ ΒΙΟΥ ΜΑΘΗΣΗΣ ΚΑΙ ΘΡΗΣΚΕΥΜΑΤΩΝ ----- ΕΝΙΑIΟΣ ΙΟΙΚΗΤΙΚΟΣ ΤΟΜΕΑΣ Π/ΘΜΙΑΣ & /ΘΜΙΑΣ ΕΚΠ/ΣΗΣ /ΝΣΗ ΣΠΟΥ ΩΝ /ΘΜΙΑΣ ΕΚΠ/ΣΗΣ ΤΜΗΜΑ Α Να διατηρηθεί µέχρι... Βαθµός Ασφαλείας...
Διαβάστε περισσότεραΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ (ΣΤΕΦ) ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΑΝΤΙΡΡΥΠΑΝΣΗΣ ΚΑΤΕΥΘΥΝΣΗ ΜΗΧΑΝΙΚΩΝ ΑΝΤΙΡΡΥΠΑΝΣΗΣ Τ.Ε.
ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ (ΣΤΕΦ) ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΑΝΤΙΡΡΥΠΑΝΣΗΣ ΚΑΤΕΥΘΥΝΣΗ ΜΗΧΑΝΙΚΩΝ ΑΝΤΙΡΡΥΠΑΝΣΗΣ Τ.Ε. ΤΕΛΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΙΟΥΝΙΟΣ, 2016 Μάθημα: «Αντιρρυπαντική Τεχνολογία
Διαβάστε περισσότεραΟι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å).
1 2 Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å). Οι πολυτοιχωματικοί νανοσωλήνες άνθρακα αποτελούνται από δύο ή περισσότερους ομοαξονικούς
Διαβάστε περισσότεραΕτήσια Έκθεση Προόδου Στα Πλαίσια της Δράσης ΠΥΘΑΓΟΡΑΣ 1
Ετήσια Έκθεση Προόδου Στα Πλαίσια της Δράσης ΠΥΘΑΓΟΡΑΣ 1 1. Σύντομη Περιγραφή Αντικειμένου Της Έρευνας 1.1. Εισαγωγή Το πρόγραμμα υλοποιείται στα πλαίσια της δράσης ΠΥΘΑΓΟΡΑΣ: ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑΔΩΝ
Διαβάστε περισσότεραΚΟΚΚΙΝΟΥΛΗ ΝΙΚΟΛΕΤΑ, Χηµικός Μηχανικός, MSc
ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ ΕΡΓΑΣΙΑΣ ΜΕ ΤΙΤΛΟ : «ΚΕΛΙΑ ΚΑΥΣΙΜΟΥ ΜΕ ΑΠΕΥΘΕΙΑΣ ΤΡΟΦΟ ΟΣΙΑ ΒΙΟΑΙΘΑΝΟΛΗΣ» ΚΟΚΚΙΝΟΥΛΗ ΝΙΚΟΛΕΤΑ, Χηµικός Μηχανικός, MSc ΟΜΗ ΤΗΣ ΕΡΓΑΣΙΑΣ ΕΙΣΑΓΩΓΗ ΚΥΨΕΛΙ ΕΣ ΚΑΥΣΙΜΟΥ ΘΕΡΜΟ ΥΝΑΜΙΚΗ ΑΝΑΛΥΣΗ
Διαβάστε περισσότεραΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΜΙΑ ΝΕΑ ΤΕΧΝΟΛΟΓΙΑ ΕΝΕΡΓΕΙΑΚΗΣ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΤΟΥ ΒΙΟΑΕΡΙΟΥ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΓΕΝΙΚΟ ΤΜΗΜΑ
ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΓΕΝΙΚΟ ΤΜΗΜΑ Εργαστήριο Φυσικοχηµείας και Χηµικών ιεργασιών ΜΙΑ ΝΕΑ ΤΕΧΝΟΛΟΓΙΑ ΕΝΕΡΓΕΙΑΚΗΣ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΤΟΥ ΒΙΟΑΕΡΙΟΥ Γ. Γούλα, Θ. Παπαδάµ, Ι. Γεντεκάκης
Διαβάστε περισσότεραΓραπτή «επί πτυχίω» εξέταση «Επιστήμη και Τεχνολογία Υλικών Ι»-Ιούνιος 2016
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 ο (25 Μονάδες) (Καθ. Β.Ζασπάλης) Ι) Να προσδιοριστούν οι δείκτες
Διαβάστε περισσότεραΟΙ ΥΠΟΥΡΓΟΙ ΟΙΚΟΝΟΜΙΑΣ ΚΑΙ ΟΙΚΟΝΟΜΙΚΩΝ ΑΝΑΠΤΥΞΗΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ, ΧΩΡΟΤΑΞΙΑΣ ΚΑΙ ΔΗΜΟΣΙΩΝ ΕΡΓΩΝ
Αριθ. 469/2002 (ΦΕΚ Β` 1273/05.09.2003) Προδιαγραφές και μέθοδοι ελέγχου κηροζίνης θέρμανσης. ΟΙ ΥΠΟΥΡΓΟΙ ΟΙΚΟΝΟΜΙΑΣ ΚΑΙ ΟΙΚΟΝΟΜΙΚΩΝ ΑΝΑΠΤΥΞΗΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ, ΧΩΡΟΤΑΞΙΑΣ ΚΑΙ ΔΗΜΟΣΙΩΝ ΕΡΓΩΝ Έχοντας υπόψη:
Διαβάστε περισσότεραΚαταλυτική οξείδωση πτητικών οργανικών ενώσεων σε απαέρια βιομηχανικών εγκαταστάσεων
Καταλυτική οξείδωση πτητικών οργανικών ενώσεων σε απαέρια βιομηχανικών εγκαταστάσεων ΠΕΡΙΛΗΨΗ Στα πλαίσια της παρούσας διδακτορικής διατριβής πραγματοποιήθηκαν πειράματα καταλυτικής οξείδωσης πτητικών
Διαβάστε περισσότερα
