6. Στερεοσκοπική Απόδοση

Transcript

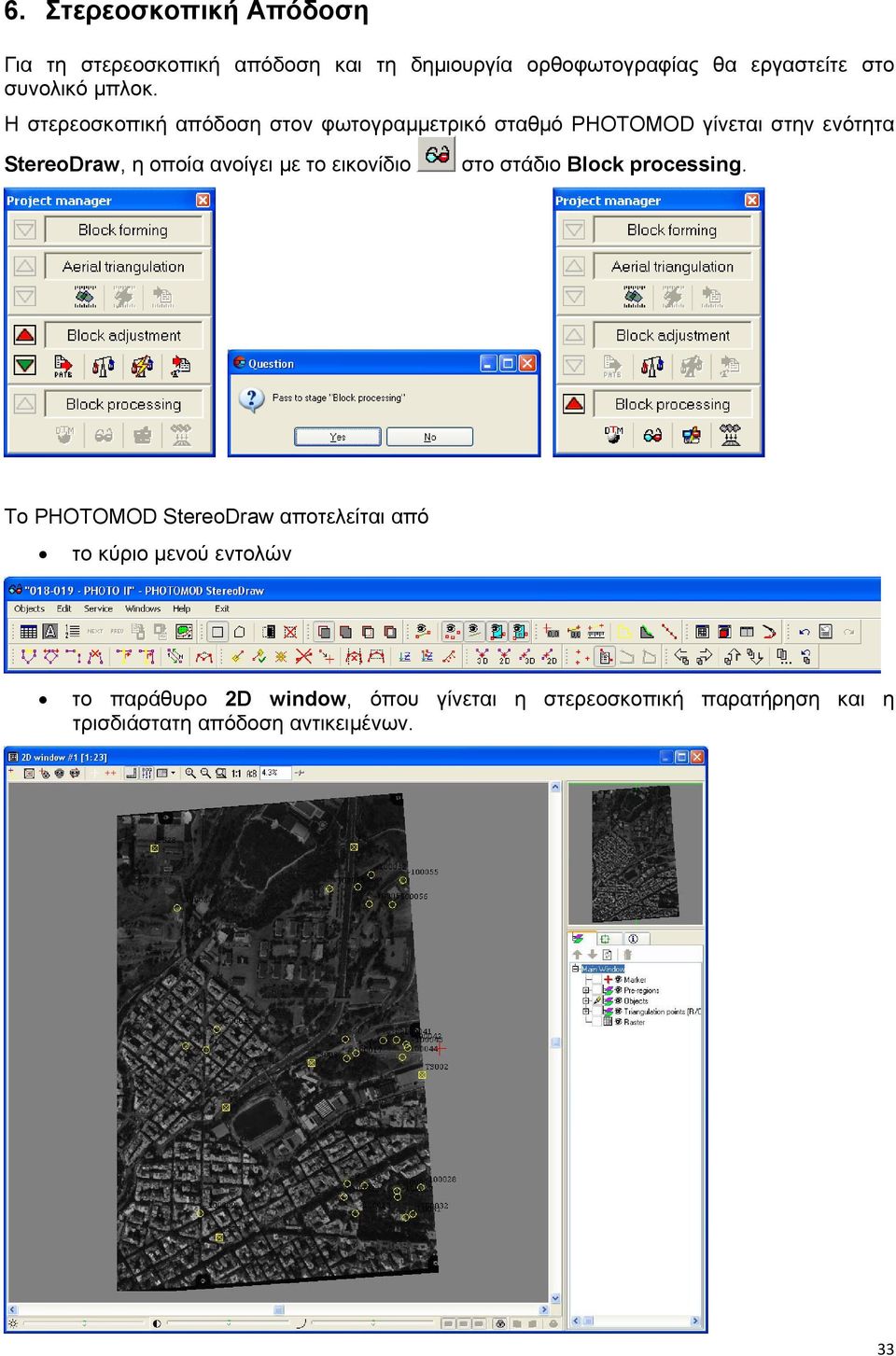

1 6. Στερεοσκοπική Απόδοση Για τη στερεοσκοπική απόδοση και τη δηµιουργία ορθοφωτογραφίας θα εργαστείτε στο συνολικό µπλοκ. Η στερεοσκοπική απόδοση στον φωτογραµµετρικό σταθµό PHOTOMOD γίνεται στην ενότητα StereoDraw, η οποία ανοίγει µε το εικονίδιο στο στάδιο Block processing. Το PHOTOMOD StereoDraw αποτελείται από το κύριο µενού εντολών το παράθυρο 2D window, όπου γίνεται η στερεοσκοπική παρατήρηση και η τρισδιάστατη απόδοση αντικειµένων. 33

2 Για την στερεοσκοπική απόδοση, δηλαδή τη σχεδίαση διανυσµατικών οντοτήτων (σηµείων, γραµµών, ευθειών ή καµπυλών και πολυγώνων) µε ταυτόχρονη στερεοσκοπική παρατήρηση, πρέπει να γίνουν τα εξής: 1. Επιλογή στερεοζεύγους (βλέπε παράγραφο 6.1) 2. Ταξινόµηση διανυσµατικών οντοτήτων σε θεµατικά επίπεδα (βλέπε παράγραφο 6.5) 3. Επιλογή ενεργού θεµατικού επιπέδου (βλέπε παράγραφο 6.5) 4. Επιλογή µεθόδου στερεοσκοπικής παρατήρησης (βλέπε παράγραφο 6.2) 5. Ενεργοποίηση λειτουργίας στερεοσκοπικής παρατήρησης (βλέπε παράγραφο 6.2) 6. Απόδοση σηµείου, γραµµής ή πολυγώνου: Τοποθέτηση της ιπτάµενης µάρκας επάνω στο επιθυµητό σηµείο µε στερεοσκοπική παρατήρηση (βλέπε παράγραφο 6.2). µε το πλήκτρο Insert του πληκτρολογίου γίνεται η καταγραφή του σηµείου επιλογή επόµενου σηµείου κ.ο.κ. µε το πλήκτρο Enter του πληκτρολογίου κλείνει η απόδοση γραµµικής ή πολυγωνικής οντοτήτας ΣΥΜΒΟΥΛΗ: Πριν αρχίσετε την όποια απόδοση, εξοικειωθείτε µε την στερεοσκοπική παρατήρηση, ακόµα και αν χρειάζεται, στην αρχή, να βοηθηθείτε ανοιγοκλείνοντας εναλλάξ τα µάτια, για να βεβαιωθείτε ότι και οι δύο εικόνες (αριστερά και δεξιά) της ιπτάµενης µάρκας σκοπεύουν το ίδιο σηµείο (στερεοσκοπική παρατήρηση) Επιλογή στερεοζεύγους Για την αλλαγή και τελική επιλογή του στερεοζεύγους στο οποίο θα γίνει απόδοση χρησιµοποιούνται οι παρακάτω εντολές από το κύριο µενού: Service Change stereopair Next stereopair ή το εικονίδιο στερεοζεύγος της λωρίδας. - µεταφορά στο επόµενο Service Change stereopair Previous stereopair ή το εικονίδιο προηγούµενο στερεοζεύγος της λωρίδας. - µεταφορά στο Service Change stereopair Select stereopair ή το εικονίδιο - επιλογή συγκεκριµένου στερεοζεύγους. Ανοίγει το παράθυρο Select stereopair, όπου η επιλογή του στερεοζεύγους µπορεί να γίνει είτε από το σχήµα είτε από τη λίστα δεξιά. 34

3 6.2. Στερεοσκοπική Παρατήρηση Η στερεοσκοπική παρατήρηση, στα πλαίσια της άσκησης 5, θα γίνει µε την µέθοδο του αναγλύφου. Με αυτή τη µέθοδο η αριστερή και δεξιά εικόνα του στερεοζεύγους απεικονίζονται µε κόκκινα και µπλε φίλτρα. Για την στερεοσκοπική παρατήρηση χρησιµοποιούνται ειδικά γυαλιά µε κόκκινους και µπλε φακούς. Η επιλογή της µεθόδου του αναγλύφου γίνεται µε την εντολή: Service Preferences Stereo ενεργοποίηση της επιλογής Anaglyph Η ενεργοποίηση/απενεργοποίηση της λειτουργίας στέρεο γίνεται µε το εικονίδιο µενού του 2D window., από το Με δεξί κλικ µέσα στο 2D window εµφανίζονται διάφορες επιλογές. Αν ενεργοποιηθεί η επιλογή Fixed marker, τότε η µάρκα παραµένει σταθερή στο κέντρο του παραθύρου ενώ η µετακίνηση 35

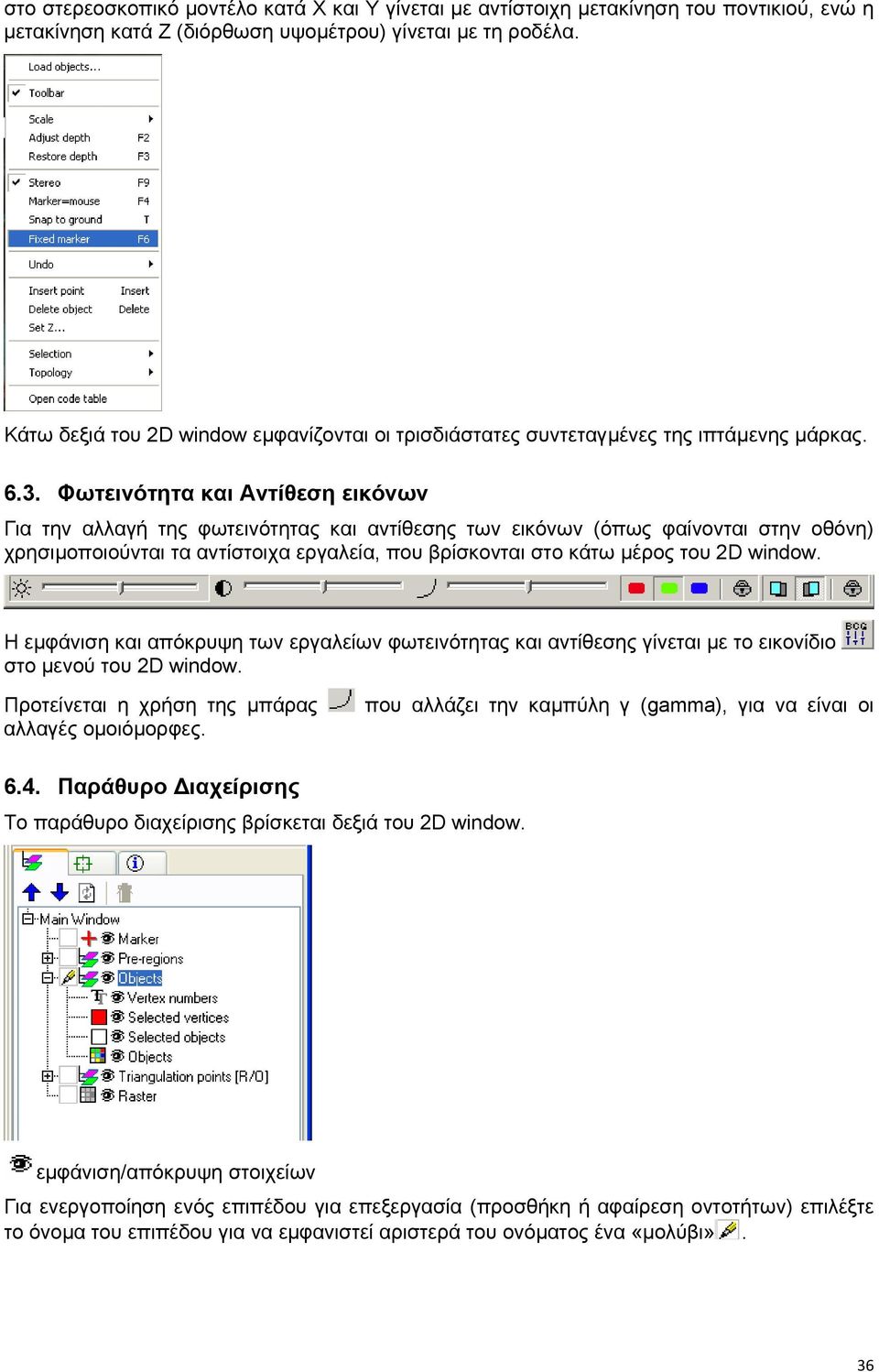

4 στο στερεοσκοπικό µοντέλο κατά Χ και Υ γίνεται µε αντίστοιχη µετακίνηση του ποντικιού, ενώ η µετακίνηση κατά Ζ (διόρθωση υψοµέτρου) γίνεται µε τη ροδέλα. Κάτω δεξιά του 2D window εµφανίζονται οι τρισδιάστατες συντεταγµένες της ιπτάµενης µάρκας Φωτεινότητα και Αντίθεση εικόνων Για την αλλαγή της φωτεινότητας και αντίθεσης των εικόνων (όπως φαίνονται στην οθόνη) χρησιµοποιούνται τα αντίστοιχα εργαλεία, που βρίσκονται στο κάτω µέρος του 2D window. Η εµφάνιση και απόκρυψη των εργαλείων φωτεινότητας και αντίθεσης γίνεται µε το εικονίδιο στο µενού του 2D window. Προτείνεται η χρήση της µπάρας αλλαγές οµοιόµορφες. που αλλάζει την καµπύλη γ (gamma), για να είναι οι 6.4. Παράθυρο ιαχείρισης Το παράθυρο διαχείρισης βρίσκεται δεξιά του 2D window. εµφάνιση/απόκρυψη στοιχείων Για ενεργοποίηση ενός επιπέδου για επεξεργασία (προσθήκη ή αφαίρεση οντοτήτων) επιλέξτε το όνοµα του επιπέδου για να εµφανιστεί αριστερά του ονόµατος ένα «µολύβι». 36

5 6.5. Πίνακας Κωδικών (Code table) Η ταξινόµηση των οντοτήτων, που αποδίδονται (σχεδιάζονται), σε θεµατικά επίπεδα, είναι απαραίτητη για την εύκολη διαχείριση και επεξεργασία των οντοτήτων, τον συµβολισµό τους και την τελική παρουσίασή τους π.χ. την παραγωγή χάρτη. Στον πίνακα κωδικών γίνεται ο καθορισµός των κωδικών για την θεµατική ταξινόµηση των διανυσµατικών οντοτήτων. Ο πίνακας κωδικών ανοίγει µε την εντολή Windows Code table ή µε το εικονίδιο µενού του StereoDraw. στο κύριο Κάθε εγγραφή (γραµµή) του πίνακα αντιστοιχεί σε έναν κωδικό (θεµατικό επίπεδο). Για την απόδοση σε ένα θεµατικό επίπεδο θα πρέπει να επιλεγεί η αντίστοιχη εγγραφή του πίνακα (π.χ. για τη σχεδίαση ισοϋψών, στον πίνακα που φαίνεται παραπάνω πρέπει να επιλέξετε τον κωδικό 5 contours). Τα πεδία (στήλες) του πίνακα αποτελούν τις ιδιότητες κάθε θεµατικού επιπέδου ως εξής: Visible εµφάνιση αντικειµένων µε αυτόν τον κωδικό στο 2D window Code κωδικός θεµατικού επιπέδου Name µοναδικό όνοµα θεµατικού επιπέδου. Type τύπος οντοτήτων κάθε θεµατικού επιπέδου (P:σηµεία, L:γραµµές ή C:πολύγωνα) Color χρώµα οντοτήτων κάθε θεµατικού επιπέδου Size µέγεθος οντοτήτων κάθε θεµατικού επιπέδου Symbol το σύµβολο των σηµειακών οντοτήτων του θεµατικού επιπέδου Q-ty Πλήθος οντοτήτων κάθε θεµατικού επιπέδου Προσθήκη κωδικού. Ανοίγει το παράθυρο για τη δηµιουργία νέου κωδικού (θεµατικού επιπέδου) και τον καθορισµό των ιδιοτήτων του. 37

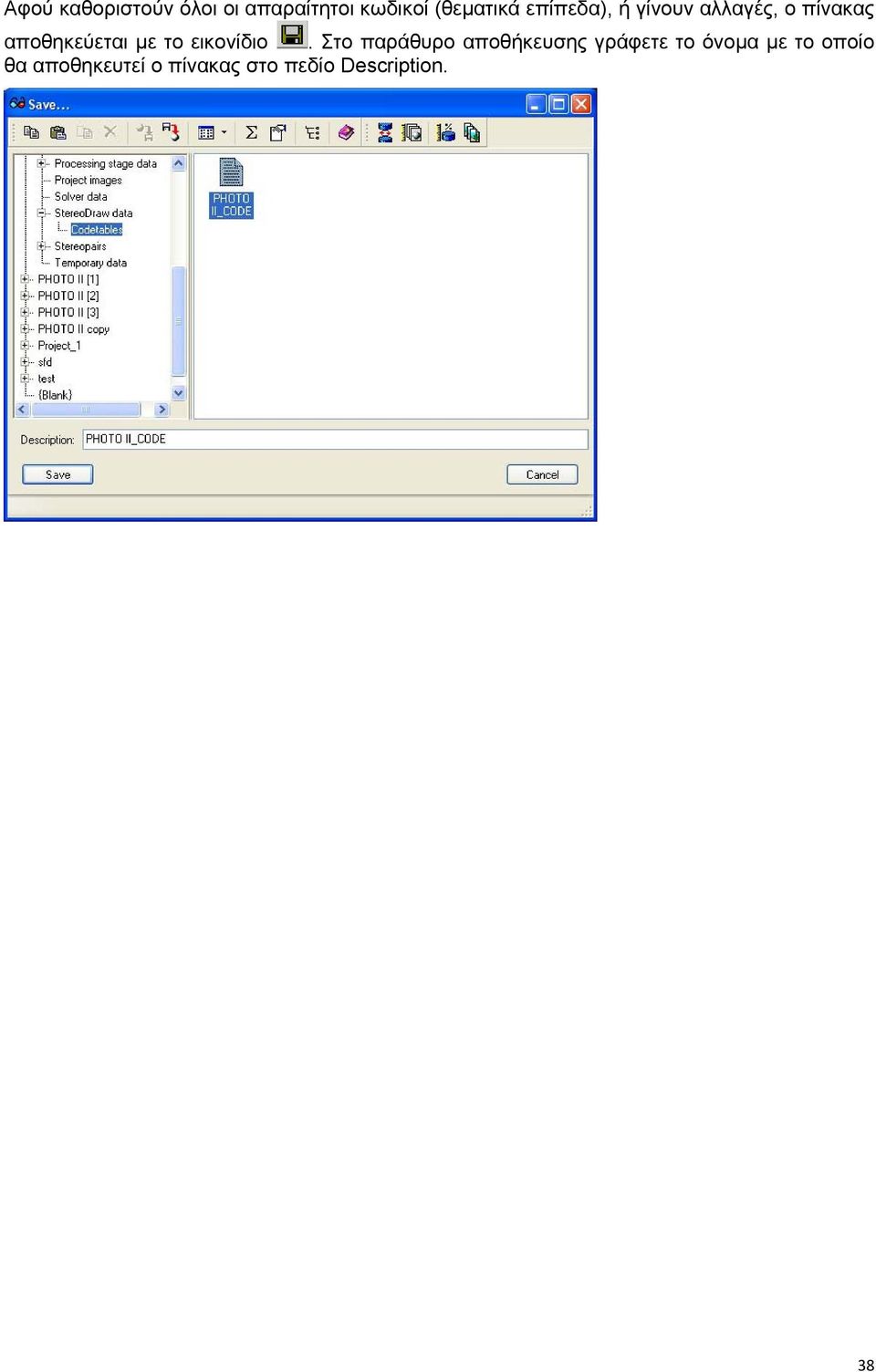

6 Αφού καθοριστούν όλοι οι απαραίτητοι κωδικοί (θεµατικά επίπεδα), ή γίνουν αλλαγές, ο πίνακας αποθηκεύεται µε το εικονίδιο. Στο παράθυρο αποθήκευσης γράφετε το όνοµα µε το οποίο θα αποθηκευτεί ο πίνακας στο πεδίο Description. 38
