1 Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Τμήμα Πληροφορικής & Επικοινωνιών Δίκτυα Τηλεπικοινωνιών και Μετάδοσης Δρ. Δημήτριος Ευσταθίου Επίκουρος Καθηγητής

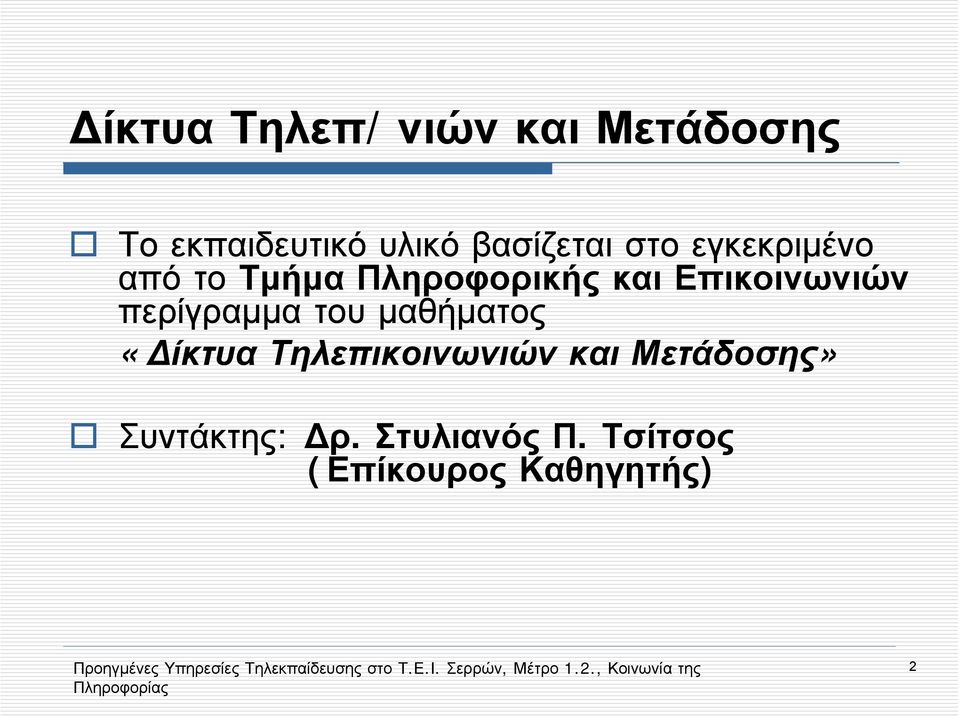

2 Δίκτυα Τηλεπ/νιών και Μετάδοσης Το εκπαιδευτικό υλικό βασίζεται στο εγκεκριμένο από το Τμήμα Πληροφορικής και Επικοινωνιών περίγραμμα του μαθήματος «Δίκτυα Τηλεπικοινωνιών και Μετάδοσης» Συντάκτης: Δρ. Στυλιανός Π. Τσίτσος (Επίκουρος Καθηγητής) 2

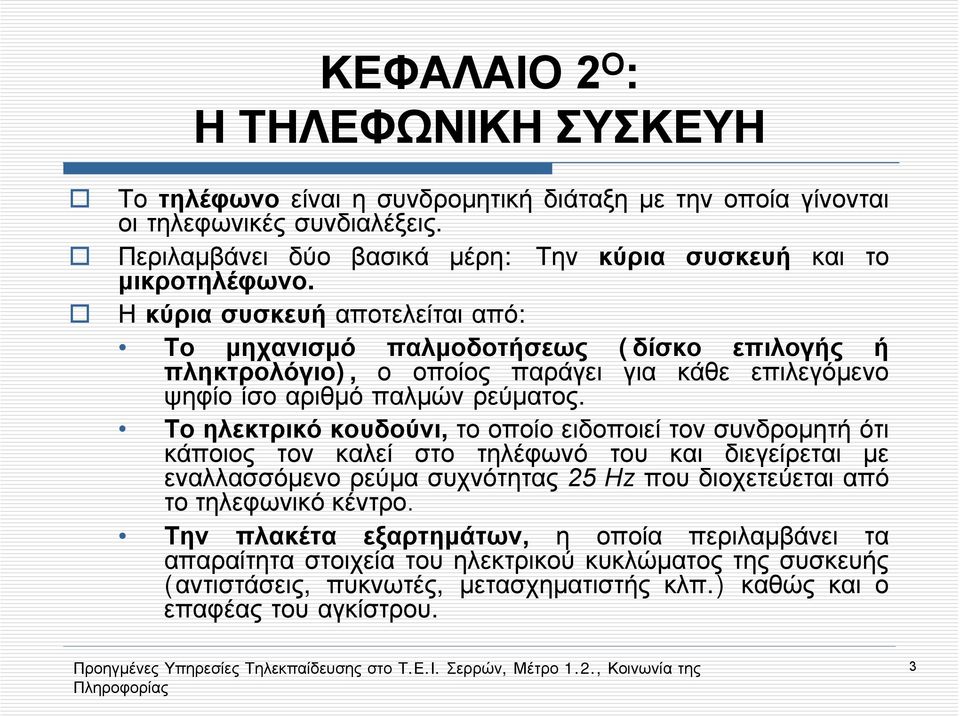

3 ΚΕΦΑΛΑΙΟ 2 Ο : Η ΤΗΛΕΦΩΝΙΚΗ ΣΥΣΚΕΥΗ Το τηλέφωνο είναι η συνδρομητική διάταξη με την οποία γίνονται οι τηλεφωνικές συνδιαλέξεις. Περιλαμβάνει δύο βασικά μέρη: Την κύρια συσκευή και το μικροτηλέφωνο. Η κύρια συσκευή αποτελείται από: Το μηχανισμό παλμοδοτήσεως (δίσκο επιλογής ή πληκτρολόγιο), ο οποίος παράγει για κάθε επιλεγόμενο ψηφίο ίσο αριθμό παλμών ρεύματος. Το ηλεκτρικό κουδούνι, το οποίο ειδοποιεί τον συνδρομητή ότι κάποιος τον καλεί στο τηλέφωνό του και διεγείρεται με εναλλασσόμενο ρεύμα συχνότητας 25 Ηz που διοχετεύεται από το τηλεφωνικό κέντρο. Την πλακέτα εξαρτημάτων, η οποία περιλαμβάνει τα απαραίτητα στοιχεία του ηλεκτρικού κυκλώματος της συσκευής (αντιστάσεις, πυκνωτές, μετασχηματιστής κλπ.) καθώς και ο επαφέας του αγκίστρου. 3

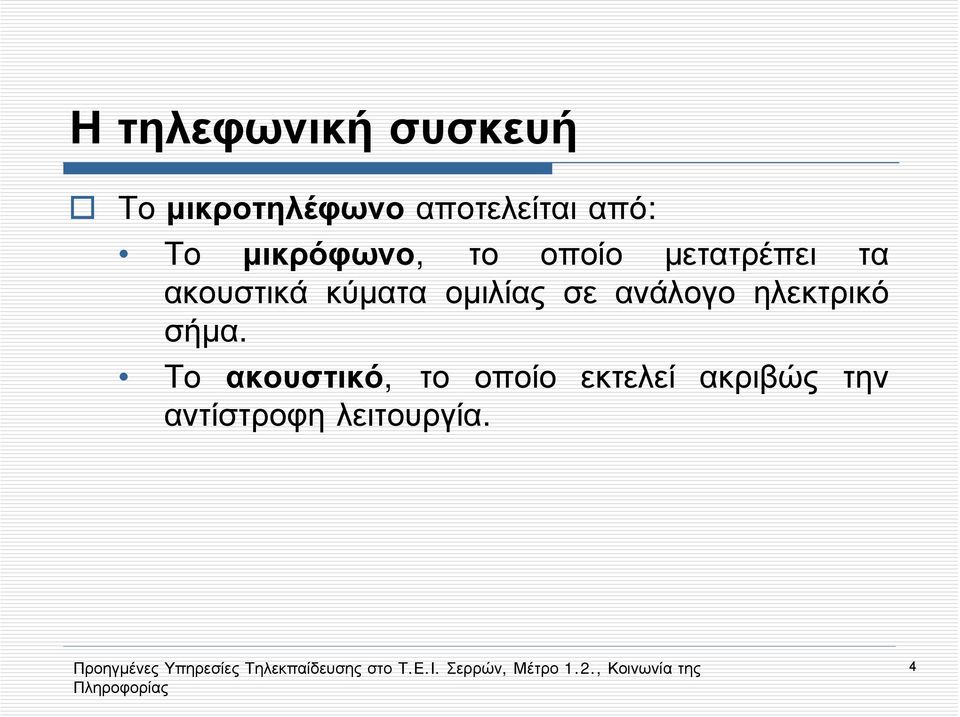

4 Η τηλεφωνική συσκευή Το μικροτηλέφωνο αποτελείται από: Το μικρόφωνο, το οποίο μετατρέπει τα ακουστικά κύματα ομιλίας σε ανάλογο ηλεκτρικό σήμα. Το ακουστικό, το οποίο εκτελεί ακριβώς την αντίστροφη λειτουργία. 4

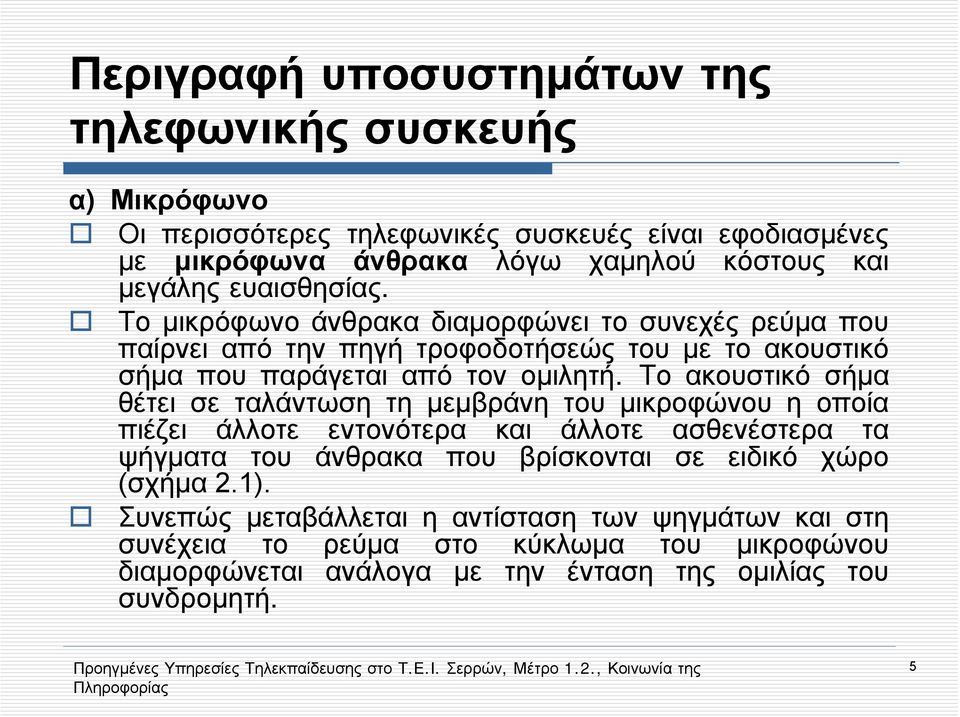

5 α) Μικρόφωνο Οι περισσότερες τηλεφωνικές συσκευές είναι εφοδιασμένες με μικρόφωνα άνθρακα λόγω χαμηλού κόστους και μεγάλης ευαισθησίας. Το μικρόφωνο άνθρακα διαμορφώνει το συνεχές ρεύμα που παίρνει από την πηγή τροφοδοτήσεώς του με το ακουστικό σήμα που παράγεται από τον ομιλητή. Το ακουστικό σήμα θέτει σε ταλάντωση τη μεμβράνη του μικροφώνου η οποία πιέζει άλλοτε εντονότερα και άλλοτε ασθενέστερα τα ψήγματα του άνθρακα που βρίσκονται σε ειδικό χώρο (σχήμα 2.1). Συνεπώς μεταβάλλεται η αντίσταση των ψηγμάτων και στη συνέχεια το ρεύμα στο κύκλωμα του μικροφώνου διαμορφώνεται ανάλογα με την ένταση της ομιλίας του συνδρομητή. 5

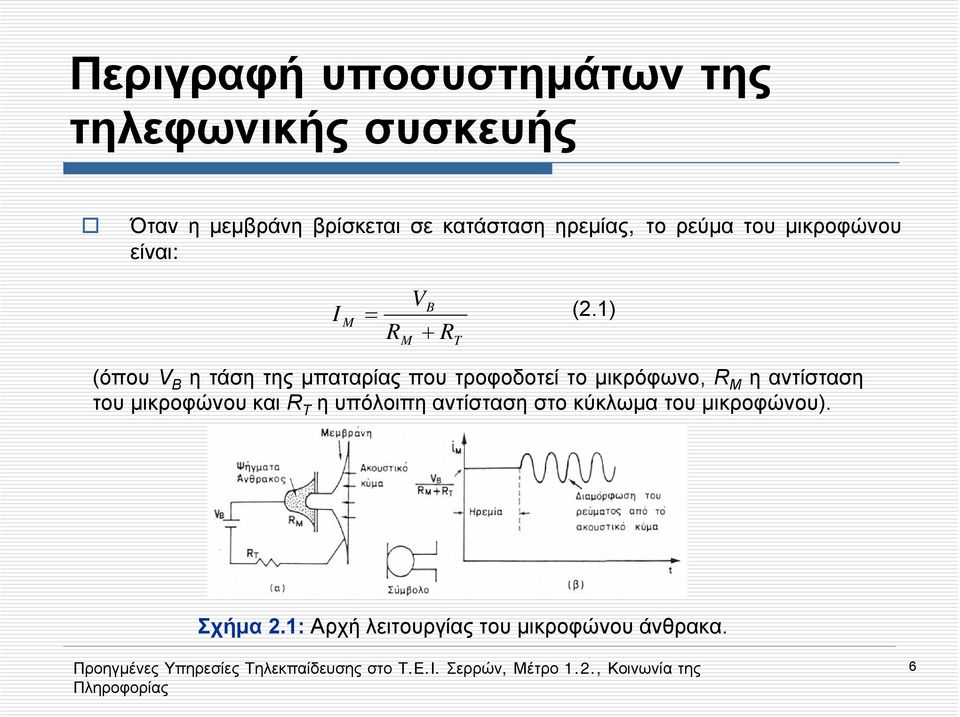

6 Όταν η μεμβράνη βρίσκεται σε κατάσταση ηρεμίας, το ρεύμα του μικροφώνου είναι: I M B = (2.1) R M V + R T (όπου V B η τάση της μπαταρίας που τροφοδοτεί το μικρόφωνο, R M ηαντίσταση του μικροφώνου και R Τ η υπόλοιπη αντίσταση στο κύκλωμα του μικροφώνου). Σχήμα 2.1: Aρχή λειτουργίας του μικροφώνου άνθρακα. 6

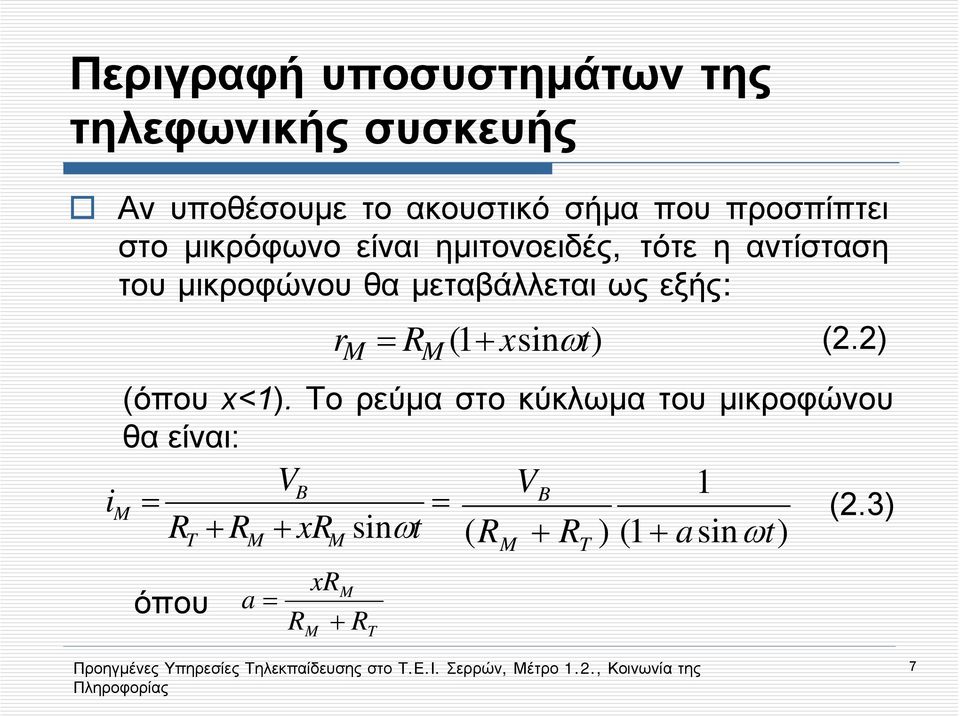

7 Αν υποθέσουμε το ακουστικό σήμα που προσπίπτει στο μικρόφωνο είναι ημιτονοειδές, τότε η αντίσταση του μικροφώνου θα μεταβάλλεται ως εξής: r M = R ( 1+ xsinωt ) (2.2) M (όπου x<1). To ρεύμα στο κύκλωμα του μικροφώνου θα είναι: VB VB 1 im = = (2.3) R + R + xr sin ωt ( R + R ) (1 + asinωt) T όπου M a = R M M xr + M R T M T 7

8 Σε ένα κύκλωμα μικροφώνου μιας τηλεφωνικής συσκευής ισχύει R M << R T και συνεπώς α<<1. Έτσι, ο όρος 1 μπορεί να αναπτυχθεί σε σειρά: (1 + a sin ωt) ( a sin ωt) 1 a sin ωt + a sin ωt... και η σχέση (2.3) μπορεί να γραφεί προσεγγιστικά ως: i Μ V B ( RM + RT ) (1 2 2 a sin ω t + a sin ωt..) (2.4) 8

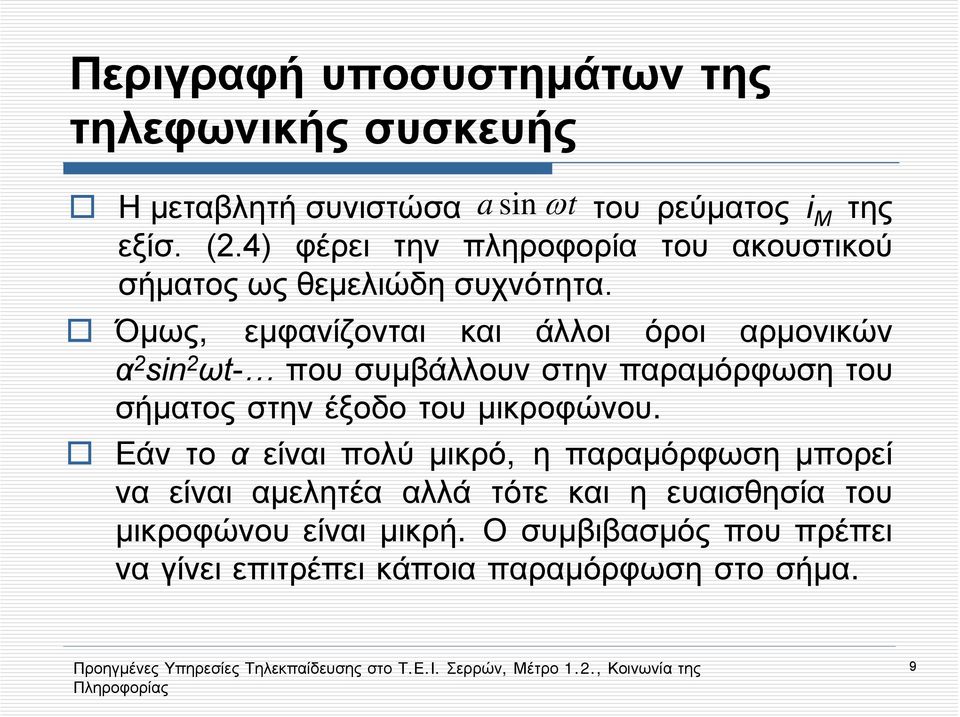

9 Η μεταβλητή συνιστώσα a sin ωt του ρεύματος i M της εξίσ. (2.4) φέρει την πληροφορία του ακουστικού σήματοςωςθεμελιώδησυχνότητα. Όμως, εμφανίζονται και άλλοι όροι αρμονικών α 2 sin 2 ωt- που συμβάλλουν στην παραμόρφωση του σήματος στην έξοδο του μικροφώνου. Εάν το α είναι πολύ μικρό, η παραμόρφωση μπορεί να είναι αμελητέα αλλά τότε και η ευαισθησία του μικροφώνου είναι μικρή. Ο συμβιβασμός που πρέπει να γίνει επιτρέπει κάποια παραμόρφωση στο σήμα. 9

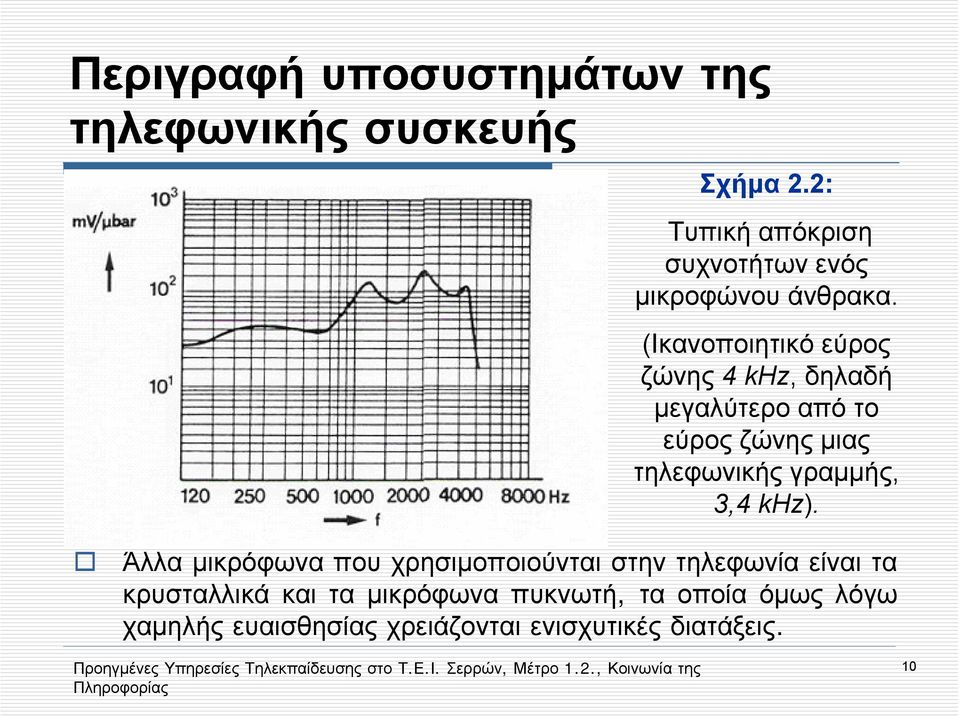

10 Σχήμα 2.2: Τυπική απόκριση συχνοτήτων ενός μικροφώνου άνθρακα. (Ικανοποιητικό εύρος ζώνης 4 khz, δηλαδή μεγαλύτερο από το εύρος ζώνης μιας τηλεφωνικής γραμμής, 3,4 khz). Άλλα μικρόφωνα που χρησιμοποιούνται στην τηλεφωνία είναι τα κρυσταλλικά και τα μικρόφωνα πυκνωτή, τα οποία όμως λόγω χαμηλής ευαισθησίας χρειάζονται ενισχυτικές διατάξεις. 10

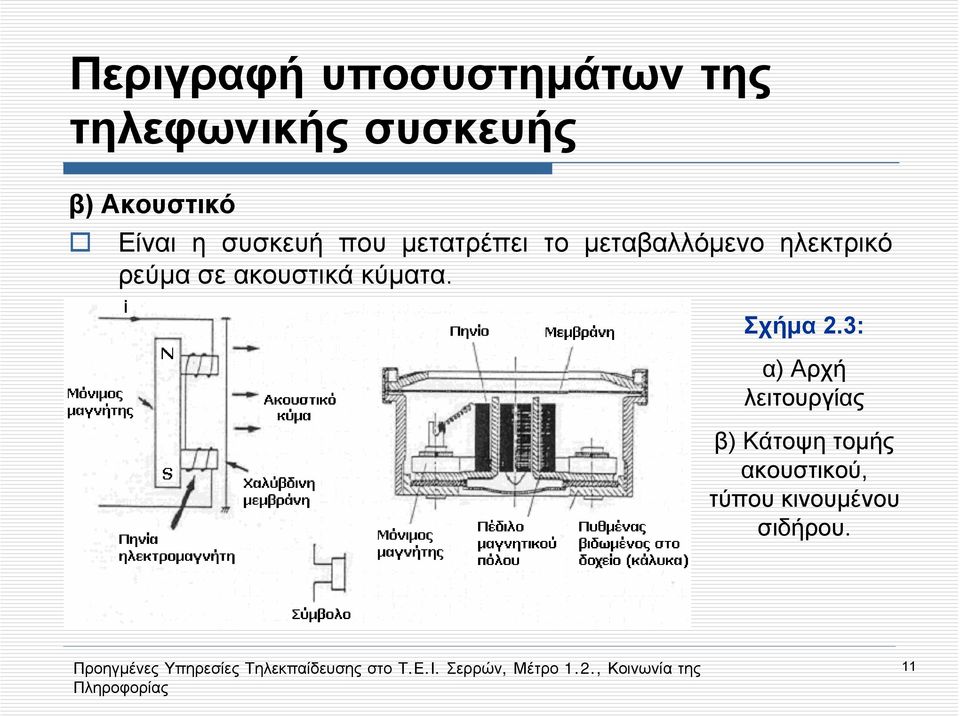

11 β) Ακουστικό Είναι η συσκευή που μετατρέπει το μεταβαλλόμενο ηλεκτρικό ρεύμα σε ακουστικά κύματα. Σχήμα 2.3: α) Αρχή λειτουργίας β) Κάτοψη τομής ακουστικού, τύπου κινουμένου σιδήρου. 11

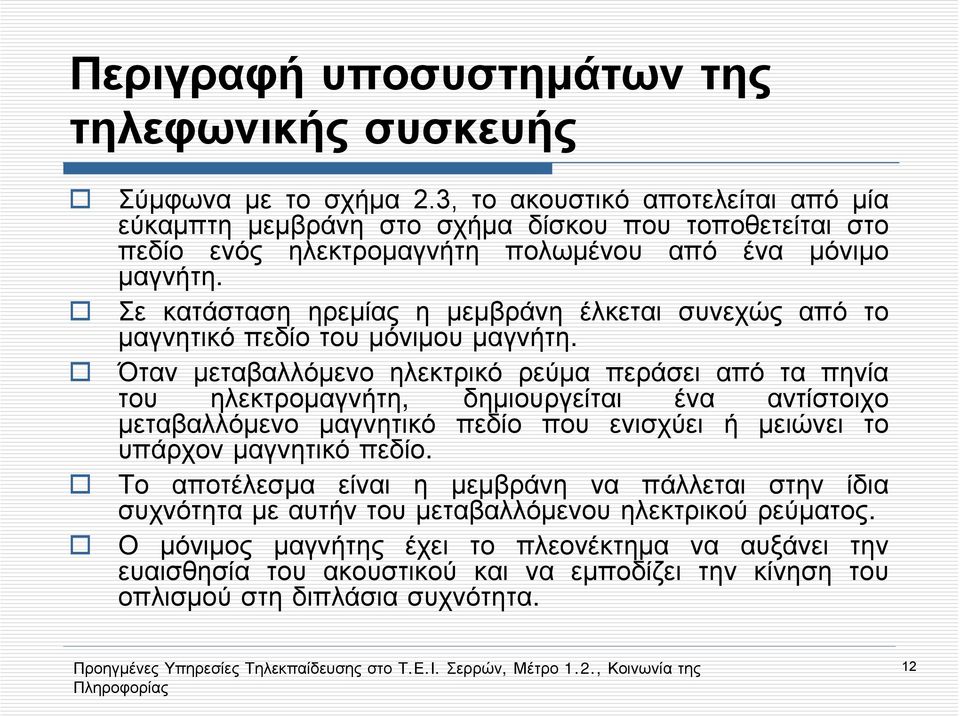

12 Σύμφωνα με το σχήμα 2.3, το ακουστικό αποτελείται από μία εύκαμπτη μεμβράνη στο σχήμα δίσκου που τοποθετείται στο πεδίο ενός ηλεκτρομαγνήτη πολωμένου από ένα μόνιμο μαγνήτη. Σε κατάσταση ηρεμίας η μεμβράνη έλκεται συνεχώς από το μαγνητικό πεδίο του μόνιμου μαγνήτη. Όταν μεταβαλλόμενο ηλεκτρικό ρεύμα περάσει από τα πηνία του ηλεκτρομαγνήτη, δημιουργείται ένα αντίστοιχο μεταβαλλόμενο μαγνητικό πεδίο που ενισχύει ή μειώνει το υπάρχον μαγνητικό πεδίο. Το αποτέλεσμα είναι η μεμβράνη να πάλλεται στην ίδια συχνότητα με αυτήν του μεταβαλλόμενου ηλεκτρικού ρεύματος. Ο μόνιμος μαγνήτης έχει το πλεονέκτημα να αυξάνει την ευαισθησία του ακουστικού και να εμποδίζει την κίνηση του οπλισμού στη διπλάσια συχνότητα. 12

13 Σχήμα 2.4: Aποκρίσεις συχνοτήτων ακουστικών τύπου κινουμένου σιδήρου. 13

14 γ) Ηλεκτρικό κουδούνι Αποτελείται από έναν πυρήνα σχήματος Ε του οποίου το μεσαίο σκέλος είναι μόνιμος μαγνήτης. Στο μεσαίο σκέλος είναι στερεωμένος ένας σιδερένιος οπλισμός που μπορεί να κινείται από τη μια μεριά στην άλλη. Στα άλλα σκέλη υπάρχουν δύο πηνία που είναι τυλιγμένα με αντίθετη φορά περιελίξεως μεταξύ τους (σχήμα 2.5). 14

15 Σχήμα 2.5: Aρχή λειτουργίας κουδουνιού τηλεφωνικής συσκευής. 15

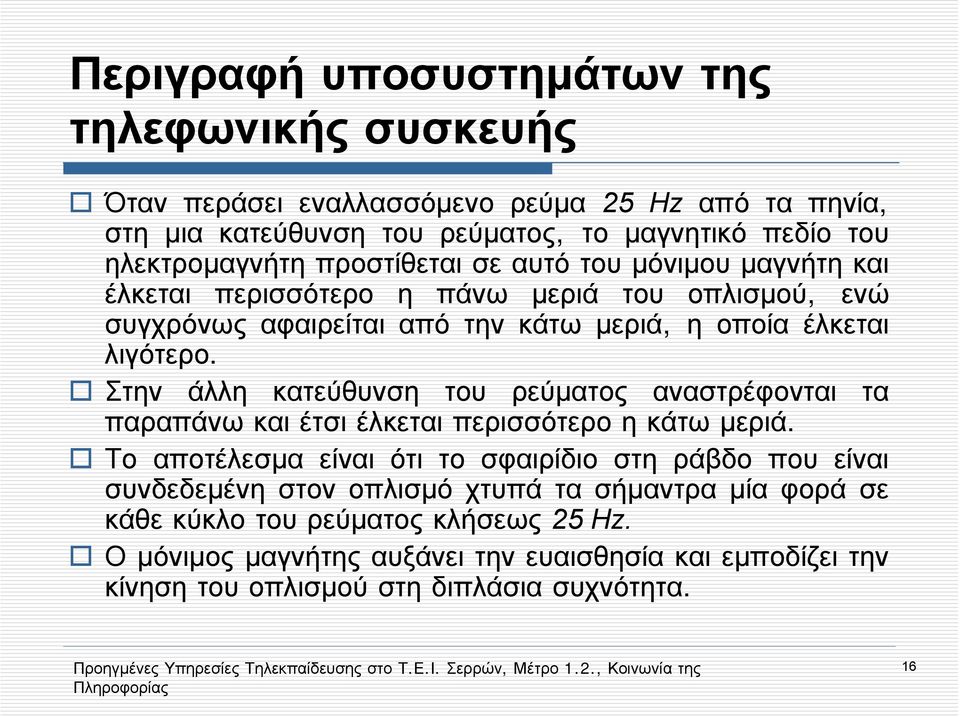

16 Όταν περάσει εναλλασσόμενο ρεύμα 25 Ηz από τα πηνία, στη μια κατεύθυνση του ρεύματος, το μαγνητικό πεδίο του ηλεκτρομαγνήτη προστίθεται σε αυτό του μόνιμου μαγνήτη και έλκεται περισσότερο η πάνω μεριά του οπλισμού, ενώ συγχρόνως αφαιρείται από την κάτω μεριά, η οποία έλκεται λιγότερο. Στην άλλη κατεύθυνση του ρεύματος αναστρέφονται τα παραπάνω και έτσι έλκεται περισσότερο η κάτω μεριά. Το αποτέλεσμα είναι ότι το σφαιρίδιο στη ράβδο που είναι συνδεδεμένη στον οπλισμό χτυπά τα σήμαντρα μία φορά σε κάθε κύκλο του ρεύματος κλήσεως 25 Ηz. Ο μόνιμος μαγνήτης αυξάνει την ευαισθησία και εμποδίζει την κίνηση του οπλισμού στη διπλάσια συχνότητα. 16

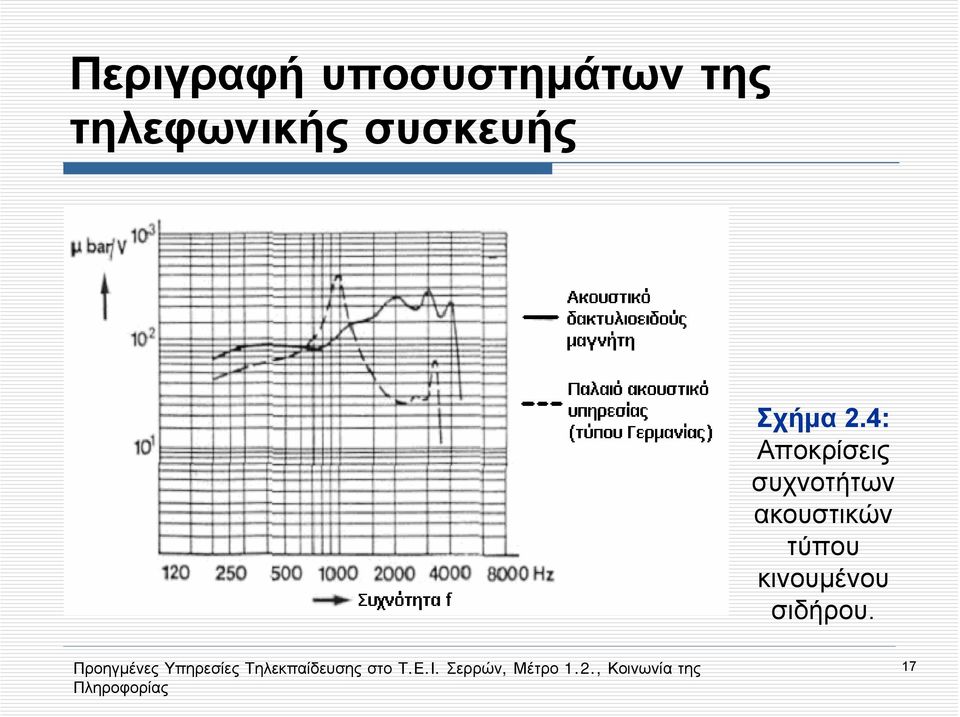

17 Σχήμα 2.4: Aποκρίσεις συχνοτήτων ακουστικών τύπου κινουμένου σιδήρου. 17

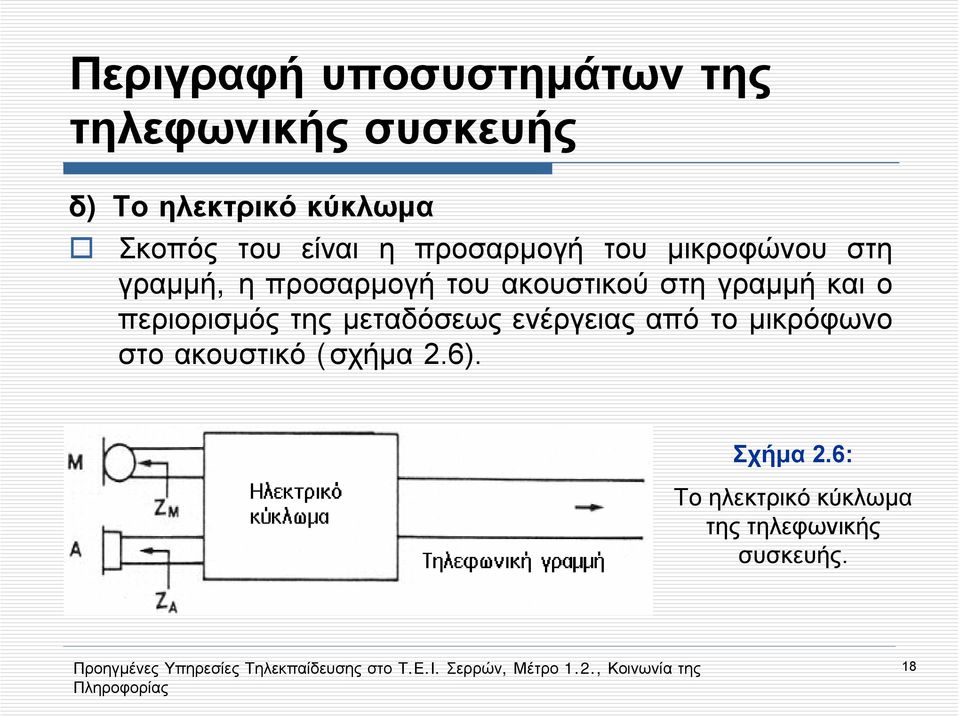

18 δ) Το ηλεκτρικό κύκλωμα Σκοπός του είναι η προσαρμογή του μικροφώνου στη γραμμή, η προσαρμογή του ακουστικού στη γραμμή και ο περιορισμός της μεταδόσεως ενέργειας από το μικρόφωνο στο ακουστικό (σχήμα 2.6). Σχήμα 2.6: To ηλεκτρικό κύκλωμα της τηλεφωνικής συσκευής. 18

19 Ένα απλό ηλεκτρικό κύκλωμα θα ήταν η σύνδεση του μικροφώνου σε σειρά με το ακουστικό και στη συνέχεια απ ευθείας στην τηλεφωνική γραμμή (σχήμα 2.7). Σχήμα 2.7: Σύνδεση μικροφώνου και ακουστικού στην τηλεφωνική γραμμή. 19

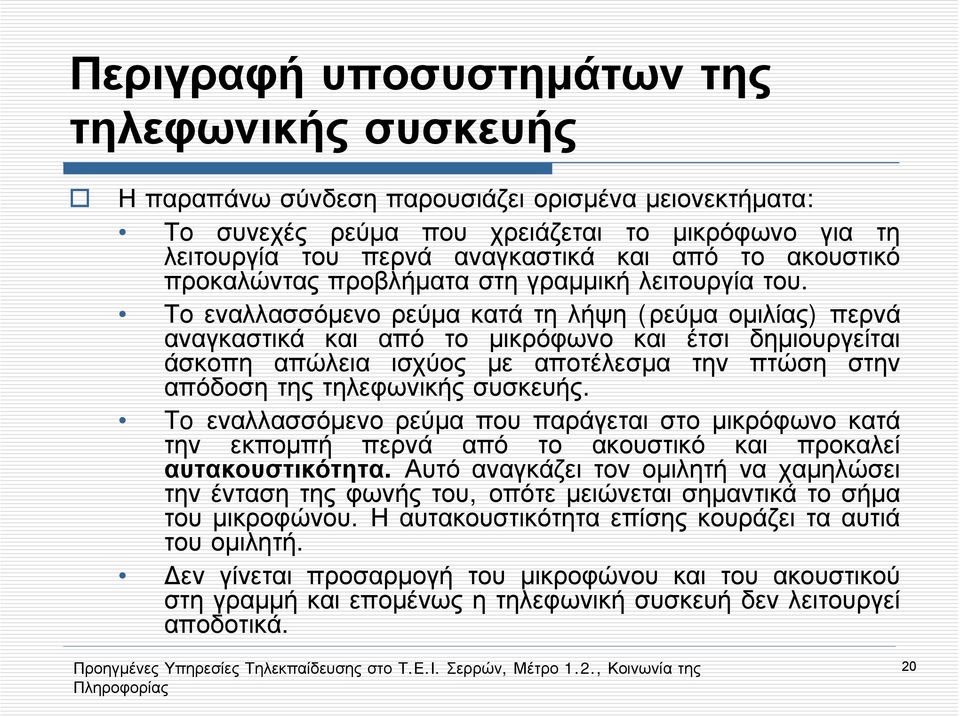

20 Η παραπάνω σύνδεση παρουσιάζει ορισμένα μειονεκτήματα: Το συνεχές ρεύμα που χρειάζεται το μικρόφωνο για τη λειτουργία του περνά αναγκαστικά και από το ακουστικό προκαλώντας προβλήματα στη γραμμική λειτουργία του. Το εναλλασσόμενο ρεύμα κατά τη λήψη (ρεύμα ομιλίας) περνά αναγκαστικά και από το μικρόφωνο και έτσι δημιουργείται άσκοπη απώλεια ισχύος με αποτέλεσμα την πτώση στην απόδοση της. To εναλλασσόμενο ρεύμα που παράγεται στο μικρόφωνο κατά την εκπομπή περνά από το ακουστικό και προκαλεί αυτακουστικότητα. Αυτό αναγκάζει τον ομιλητή να χαμηλώσει την ένταση της φωνής του, οπότε μειώνεται σημαντικά το σήμα του μικροφώνου. Η αυτακουστικότητα επίσης κουράζει τα αυτιά του ομιλητή. Δεν γίνεται προσαρμογή του μικροφώνου και του ακουστικού στη γραμμή και επομένως η τηλεφωνική συσκευή δεν λειτουργεί αποδοτικά. 20

21 Για την αποφυγή των παραπάνω μειονεκτημάτων, χρησιμοποιείται μία διάταξη που βασίζεται στην αρχή του ισορροπημένου μετασχηματιστή ή υβριδικού πηνίου Η διάταξη αυτή έχει το πλεονέκτημα του διαχωρισμού της κατεύθυνσης εκπομπής και λήψης. Σχήμα 2.8: α) Σύμβολο διατάξεως β) Πρακτικό κύκλωμα διατάξεως ισορροπημένου μετασχηματιστή. 21

22 ε) Μηχανισμός παλμοδοτήσεως (δίσκος επιλογής) Χρησιμεύει (σχήμα 2.9) για να καθοδηγεί τα ζευκτικά όργανα του αυτόματου τηλεφωνικού κέντρου και αποτελείται από τα παρακάτω μέρη: Το διάτρητο δίσκο με τον οποίο επιλέγουμε τον αριθμό που θέλουμε να καλέσουμε. Το μηχανισμό σχηματισμού παλμών που περιλαμβάνει ένα ελατήριο και ένα ατέρμονα κοχλία με οδοντωτό τροχό. Σκοπός του είναι να μετατρέπει τον κάθε αριθμό, κατά την επιστροφή του δίσκου, σε παλμούς ρεύματος που δημιουργούνται με διακοπές ορισμένης διάρκειας του συνδρομητικού βρόχου. Το φυγοκεντρικό ρυθμιστή που εξασφαλίζει σταθερή ταχύτητα περιστροφής του δίσκου κατά την επιστροφή του, οπότε σχηματίζονται οι παλμοί. Τρεις επαφείς που στέλνουν τους παλμούς προς το τηλεφωνικό κέντρο. Οι επαφείς αυτοί είναι (σχήμα 2.10): 22

23 Σχήμα 2.9: Mηχανισμός παλμοδότησης 23

24 O βραχυκυκλωματικός επαφέας nsa (σχήμα 2.10), ο οποίος μόλις ο μηχανισμός σχηματισμού παλμών εγκαταλείψει τη θέση ηρεμίας του και μέχρι επανόδου του, βραχυκυκλώνει τη διάταξη μικροφώνου Ζ Β και τον μετασχηματιστή. Έτσι πετυχαίνουμε υψηλότερο ρεύμα παλμών στο συνδρομητικό βρόχο ενώ ταυτόχρονα παρεμποδίζουμε τους παλμούς κλήσεως να φθάνουν στο ακουστικό, όπου θα ήταν ενοχλητικοί. Ο παλμοδοτικός επαφέας nsi (σχήμα 2.10), με τον οποίο κατά την επιστροφή του δίσκου, οπότε η ταχύτητα διατηρείται σταθερή, διακόπτεται και αποκαθίσταται ο συνδρομητικός βρόχος τόσες φορές, όσες μονάδες περιέχει το καλούμενο ψηφίο. Π.χ. για το 0, οι διακοπές και αποκαταστάσεις είναι δέκα. Η διάρκεια της διακοπής είναι 62 ms και της αποκαταστάσεως 38 ms, έτσι ώστε η περίοδος των παλμών είναι 100 ms. Έτσι, κατά την επιλογή ενός ψηφίου, π.χ. του 5, δημιουργείται στον συνδρομητικό βρόχο μία παλμοσειρά από πέντε διαδοχικούς παλμούς συνολικής διάρκειας 5x100=500 ms. 24

25 Σχήμα 2.10: Kύκλωμα τηλεφωνικής συσκευής όπου περιλαμβάνονται και οι επαφείς παλμοδοτήσεως. 25

26 O παλμοανασχετικός επαφέας nsr (σχήμα 2.10), που χρησιμοποιείται σε νεώτερου τύπου συσκευές στις οποίες ο παλμοδοτικός επαφέας nsi ανοίγει και κλείνει δύο φορές παραπάνω από τις απαιτούμενες. Για τον αριθμό 5 π.χ., ο nsi λειτουργεί επτά φορές, από τις οποίες οι πρώτες πέντε λειτουργίες μεταφράζονται σε ισάριθμους παλμούς. Οι τελευταίες δύο λειτουργίες καταπνίγονται από τον nsr οοποίος βραχυκυκλώνει τον nsi. 26

27 Λειτουργία της τηλεφωνικής συσκευής Όταν ο συνδρομητής σηκώσει το μικροτηλέφωνο, οι επαφείς U του άγκιστρου κλείνουν, με αποτέλεσμα τη διοχέτευση συνεχούς ρεύματος στο κύκλωμα της συσκευής από τη μπαταρία του τηλεφωνικού κέντρου. Το ρεύμα αυτό προκαλεί τη λειτουργία ορισμένων ηλεκτρονόμων στο τηλεφωνικό κέντρο που θέτουν σε ετοιμότητα τον προεπιλογέα για να δεχθεί τον καλούμενο αριθμό και στη συνέχεια δίνουν στον συνδρομητή το ηχόσημα επιλογής. Στη συνέχεια ο συνδρομητής καλεί τον αριθμό του, περιστρέφοντας τον δίσκο με το δάχτυλό του. Τότε ο επαφέας nsa κλείνει και βραχυκυκλώνει το κύκλωμα αριστερά του σχήματος 2.10, ενώ ο nsr ανοίγει και ελευθερώνει τον nsi για να λειτουργήσει. Οι παλμοί επιλογής δημιουργούνται κατά την επιστροφή του δίσκου από τον επαφέα nsi (σχήμα 2.11). Η αντίσταση R και ο πυκνωτής C αποτελούν κύκλωμα αποσβέσεως για τους σπινθήρες που παράγονται από τον nsi. 27

28 Λειτουργία της τηλεφωνικής συσκευής Σχήμα 2.11: Λειτουργικές κυματομορφές των επαφέων τηλεφωνικής συσκευής με δίσκο επιλογής. 28

29 Λειτουργία της τηλεφωνικής συσκευής Στο παραπάνω σχήμα, οι τελευταίοι παλμοί του nsi καταπνίγονται από τον nsr, όπως αναφέρθηκε και προηγουμένως. Ηπαλμοσειρά του παραπάνω σχήματος αντιστοιχεί στην επιλογή του ψηφίου 3. Οι παλμοσειρές για τα διάφορα ψηφία πρέπει να διαχωρίζονται μεταξύ τους με ένα χρονικό διάστημα τουλάχιστον 500 ms, το οποίο χρησιμοποιείται για να αναγνωρίζεται το τέλος της παλμοσειράς κάθε ψηφίου και για να δίνεται επαρκής χρόνος για να λειτουργήσουν τα συστήματα του κέντρου. Το χρονικό αυτό διάστημα εξαρτάται από την ταχύτητα με την οποία ο συνδρομητής επιλέγει τα ψηφία και από το ποιο ψηφίο ακολουθεί ένα άλλο ψηφίο. Αν π.χ. το επόμενο ψηφίο είναι το 1, το χρονικό διάστημα είναι το ελάχιστο, επειδή η περιστροφή του δίσκου για το ψηφίο αυτό είναι συντομότερη από όλα τα άλλα ψηφία. Το ελάχιστο διάστημα των 500 ms εξασφαλίζεται με την κατάπνιξη των δύο παλμών στο τέλος της παλμοσειράς κάθε ψηφίου και με την τεχνητή αύξηση της διαδρομής κατά την περιστροφή του δίσκου. 29

30 Λειτουργία της τηλεφωνικής συσκευής Όταν ο συνδρομητής τελειώσει την επιλογή όλων των ψηφίων του καλουμένου αριθμού οι παλμοσειρές ενεργούν στους επιλογείς του τηλεφωνικού κέντρου, μέχρι να βρεθεί μία έξοδος που οδηγεί στον καλούμενο συνδρομητή. Οι επιλογείς εκτελούν και άλλες λειτουργίες, όπως την αποστολή ρεύματος κλήσεως στον καλούμενο συνδρομητή και ηχόσημα στον καλούντα, π.χ. «ελευθέρου» ή «κατειλημμένου». Το ρεύμα κλήσεως είναι εναλλασσόμενο 25 Ηz και εφαρμόζεται στη γραμμή του καλουμένου συνδρομητή διεγείροντας το ηλεκτρικό κουδούνι της συσκευής του. Το ηχόσημα «ελευθέρου» δίνεται ταυτόχρονα στη γραμμή του συνδρομητή που έκανε την κλήση, οοποίοςακούειτοκουδούνιτου καλουμένου να χτυπά. Αν ο καλούμενος συνδρομητής ομιλεί ή έχει σηκώσει το μικροτηλέφωνό του, το ηχόσημα «κατειλημμένου» διοχετεύεται στον καλούντα, ο οποίος πρέπει να κλείσει και να επαναλάβει την κλήση του αργότερα. Τα ηχοσήματα «ελευθέρου» και «κατειλημμένου» έχουν συχνότητα 450 Ηz και δεν διεγείρουν το κουδούνι της συσκευής, επειδή σε αυτήν τη συχνότητα τα πηνία παρουσιάζουν μεγάλη σύνθετη αντίσταση. 30

31 Λειτουργία της τηλεφωνικής συσκευής Όταν ο καλούμενος συνδρομητής σηκώσει το μικροτηλέφωνό του, οι επαφείς του άγκιστρου U της συσκευής του κλείνουν, με αποτέλεσμα να γίνει σύνδεση με τον καλούντα συνδρομητή. Ταυτόχρονα διακόπτεται από το κέντρο η αποστολή ρεύματος κλήσεως στον καλούμενο καθώς και το ηχόσημα «ελευθέρου» στον καλούντα και αρχίζει η χρέωση της συνδιαλέξεως (αστική ή υπεραστική). Όταν η συνδιάλεξη τελειώσει, ο καλών συνδρομητής μπορεί να τερματίσει τη σύνδεση αποθέτοντας το μικροτηλέφωνό του στην υποδοχή του (άγκιστρο), οπότε προκαλεί απόλυση των επιλογέων και επαναφορά στην κατάσταση ηρεμίας. 31

32 Τηλεφωνική συσκευή με πληκτρολόγιο Οι σύγχρονες τηλεφωνικές συσκευές χρησιμοποιούν για την επιλογή ενός αριθμού πληκτρολόγιο και όχι επιλογικό δίσκο. Έτσι επιτυγχάνεται εύκολη, αξιόπιστη και γρήγορη επιλογή του συνδρομητικού αριθμού. Ο συνδρομητικός αριθμός μεταβιβάζεται στο κέντρο υπό μορφή παλμοσειρών, ενώ στα πιο σύγχρονα συστήματα χρησιμοποιείται κώδικας ακουστικών συχνοτήτων. Οι σύγχρονες τηλεφωνικές συσκευές κατασκευάζονται από ολοκληρωμένα κυκλώματα, με αποτέλεσμα τη μείωση του βάρους της συσκευής, την αξιόπιστη λειτουργία της και τον εμπλουτισμό των δυνατοτήτων της (απομνημόνευση αριθμών, αυτόματη επανάκληση, σύστημα ανοιχτής ακρόασης, αποθήκευση των τελευταίων κληθέντων αριθμών, ασύρματες συσκευές κλπ.). 32

33 Τηλεφωνική συσκευή με πληκτρολόγιο Η συσκευή πληκτρο-επιλογής για μετάδοση παλμοσειρών περιλαμβάνει ένα σύστημα μηχανικών επαφών οι οποίοι ενεργοποιούνται με την πίεση κάθε πλήκτρου και δίνουν ένα συνδυασμό σημάτων που αντιστοιχεί στο ψηφίο του πλήκτρου που πιέστηκε. Ο συνδυασμός αυτός μεταφέρεται σε ένα σύστημα παλμοδοτήσεως, αποκωδικοποιείται, μετατρέπεται σε παλμοσειρές και οδηγείται στη συνδρομητική γραμμή για να φτάσει στο κέντρο. Στη συσκευή για μετάδοση ακουστικών συχνοτήτων υπάρχουν ταλαντωτές που δημιουργούν 8 διαφορετικές ακουστικές συχνότητες. Οι συχνότητες είναι ταξινομημένες σε δύο ομάδες από 4 συχνότητες. Η ομάδα Α χαρακτηρίζει τις σειρές του πληκτρολογίου και η ομάδα Β τις στήλες. Κάθε ψηφίο από το 0 ως το 9 καθορίζεται από τις δύο συχνότητες της γραμμής και της στήλης όπου ανήκει το ψηφίο αυτό (σχήμα 2.12). 33

34 Τηλεφωνική συσκευή με πληκτρολόγιο Με την πίεση του πλήκτρου επιλέγονται αυτόματα δύο συντονισμένα κυκλώματα, που αντιστοιχούν στις δύο συχνότητες του πλήκτρου και οι συχνότητες που δίνουν τα κυκλώματα αυτά οδηγούνται ταυτόχρονα στη συνδρομητική γραμμή για να καταλήξουν στο τηλεφωνικό κέντρο. Στο κέντρο υπάρχουν κατάλληλα κυκλώματα τα οποία λαμβάνουν τις συχνότητες και αναγνωρίζουν το ψηφίο που έχει επιλεγεί. Με τη μέθοδο των ακουστικών συχνοτήτων επιτυγχάνεται πολύ πιο γρήγορη μεταβίβαση του συνδρομητικού αριθμού στο τηλεφωνικό κέντρο συγκριτικά με τη μεταβίβαση με παλμοσειρές. 34

35 Τηλεφωνική συσκευή με πληκτρολόγιο Σχήμα 2.12: Συνδυασμοί ακουστικών συχνοτήτων για μετάδοση του αριθμού κλήσεως. 35
