Εγχειρίδιο. Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH. Έκδοση 12/ / EL

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Εγχειρίδιο. Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH. Έκδοση 12/2006 11543191 / EL"

Transcript

1 Ηλεκτρομειωτήρες \ Βιομηχανικοί μειωτήρες \ Ηλεκτρονικά κινητήριων μηχανισμών \ Αυτοματισμοί \ Υπηρεσίες Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH Έκδοση 1/ / EL Εγχειρίδιο

2 SEW-EURODRIVE Driving the world

3 Περιεχόμενα 1 Έγκυρα εξαρτήματα... 5 Περιγραφή συστήματος MOVI-SWITCH στο δίαυλο πεδίου (fieldbus) και στο δίαυλο ενέργειας.6 3 Σημαντικές επισημάνσεις Οδηγίες ασφαλείας Οδηγίες ασφαλείας για ηλεκτροκινητήρες MOVI-SWITCH Συμπληρωματικές υποδείξεις ασφαλείας για το διανομέα πεδίου Ευρετήριο αλλαγών Αλλαγές σε σχέση με την προηγούμενη έκδοση Δομή συσκευής Διεπαφές διαύλου πεδίου (fieldbus) Περιγραφή τύπου Διεπαφών διαύλου πεδίου (fieldbus) Διανομέας πεδίου Περιγραφές τύπου διανομέα πεδίου Μηχανολογική εγκατάσταση Οδηγίες εγκατάστασης Ροπές σύσφιξης Διεπαφές διαύλου πεδίου MF Διανομέας πεδίου Ηλεκτρολογική εγκατάσταση Μελέτη εγκατάστασης υπό συνθήκες ηλεκτρομαγνητικής συμβατότητας Κανονισμοί εγκατάστασης για διεπαφές fieldbus, διανομείς πεδίου Σύνδεση PROFIBUS Σύνδεση MFZ Σύνδεση διανομέα πεδίου MFZ3W με το MFP Σύνδεση διανομέα πεδίου MFZ6W.. με το MFP Σύνδεση εισόδων/εξόδων (I/O) των διεπαφών fieldbus MF Σύνδεση διαύλου με προαιρετική τεχνική σύνδεσης Σύνδεση με InterBus Σύνδεση InterBus με χάλκινο αγωγό Σύνδεση InterBus με καλώδιο οπτικών ινών Σύνδεση με DeviceNet Δυνατότητες σύνδεσης του DeviceNet Σύνδεση του MFZ31 (σε συνδυασμό με το DeviceNet) Σύνδεση διανομέα πεδίου MFZ33W με το MFD Σύνδεση με CANopen Δυνατότητες σύνδεσης του CANopen Σύνδεση του MFZ31 (σε συνδυασμό με το CANopen) Σύνδεση διανομέα πεδίου MFZ33W με το MFΟ Σύνδεση με AS-Interface Σύνδεση καλωδίου AS-Interface Σύνδεση με διπλή επαφή Σύνδεση με απλή επαφή και βρόχο 4 V Σύνδεση μονάδας διασύνδεσης MFZ.1 με το MOVI-SWITCH Παράδειγμα σύνδεσης x MOVI-SWITCH -1E με MF Παράδειγμα σύνδεσης MOVI-SWITCH -S/CB0 με MF Σύνδεση διανομέα πεδίου MFZ.3W / MFZ6W.. με το MOVI-SWITCH Υβριδικό καλώδιο Αντιστοίχιση ASAW Ελεύθερες είσοδοι/έξοδοι διανομέα πεδίου Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 3

4 Περιεχόμενα 16 Έναρξη λειτουργίας με PROFIBUS Διαδικασία έναρξης λειτουργίας Διάρθρωση (αντιστοίχηση) της κύριας μονάδας PROFIBUS Έναρξη λειτουργίας με διεπαφή InterBus MFI.. (χάλκινος αγωγός) Διαδικασία έναρξης λειτουργίας Ρύθμιση μικροδιακοπτών Διάρθρωση κύριας μονάδας InterBus (αντιστοίχηση) Έναρξη λειτουργίας με διεπαφή InterBus MFI.. (καλώδιο οπτικών ινών) Διαδικασία έναρξης λειτουργίας Ρύθμιση μικροδιακοπτών Διάρθρωση κύριας μονάδας InterBus (αντιστοίχηση) Έναρξη λειτουργίας με DeviceNet Διαδικασία έναρξης λειτουργίας Διεύθυνση DeviceNet (MAC-ID), ρύθμιση ρυθμού Baud Ρύθμιση μεγέθους δεδομένων διεργασίας και I/O-Enable Διάρθρωση (αντιστοίχηση) της κύριας μονάδας DeviceNet Έναρξη λειτουργίας δικτύου με το RSNetWorx Έναρξη λειτουργίας με CANopen Διαδικασία έναρξης λειτουργίας Ρύθμιση διεύθυνσης CANopen Ρύθμιση ρυθμού Baud για το CANopen Ρύθμιση μεγέθους δεδομένων διεργασίας και I/O-Enable Διάρθρωση (αντιστοίχηση) της κύριας μονάδας CANopen Έναρξη λειτουργίας με AS-interface Διαδικασία έναρξης λειτουργίας Εκχώρηση της διεύθυνσης AS-Interface μέσω συσκευής διευθυνσιοδότησης Οδήγηση του MOVI-SWITCH μέσω fieldbus Αρχή λειτουργίας Έλεγχος μέσω I/O-Byte ή λέξης I/O (MFP, MFI, MFD, MFO) Οδήγηση μέσω λειτουργικής μονάδας 11 (στο MFK..) Tεχνικά στοιχεία Τεχνικά στοιχεία διεπαφής PROFIBUS MFP Τεχνικά στοιχεία διεπαφής InterBus MFI1, MFI, MFI3 (χάλκινος αγωγός) Τεχνικά στοιχεία διεπαφής InterBus MFI3, MFI33 (καλώδιο οπτικών ινών) Τεχνικά στοιχεία διεπαφής DeviceNet MFD Τεχνικά στοιχεία διεπαφής CANopen MFΟ Τεχνικά στοιχεία διεπαφής AS-Interface MFK Τεχνικά στοιχεία διανομέα πεδίου Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

5 Έγκυρα εξαρτήματα 1 1 Έγκυρα εξαρτήματα Αυτό το εγχειρίδιο ισχύει για τα εξής προϊόντα: Μονάδα σύνδεσης..z.1. με διεπαφή fieldbus για τον έλεγχο του MOVI-SWITCH PROFIBUS MFP1D/Z1D MFP1D/Z1D InterBus (χαλκός) MFI1A/Z11A MFI1A/Z11A InterBus (LWL) MFI3F/Z11A DeviceNet MFD1A/Z31A MFDA/Z31A CANopen MFO1A/Z31A MFOA/31A AS-Interface MFK1A/Z61A MFKA/Z61A Διανομέας πεδίου..z.3w με διεπαφή fieldbus για τον έλεγχο του MOVI-SWITCH PROFIBUS MFP1D/Z3W MFPD/Z3W InterBus (χαλκός) MFI1A/Z13W MFIA/Z13W InterBus (LWL) MFI3F/Z13W DeviceNet MFD1A/Z33W MFDA/Z33W CANopen MFO1A/Z33W MFOA/Z33W AS-Interface MFK1A/Z63W MFKA/Z63W Διανομέας πεδίου..z6w με διεπαφή fieldbus για τον έλεγχο του MOVI-SWITCH PROFIBUS MFP1D/Z6W/AF. MFPD/Z6W/AF. Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 5

6 Περιγραφή συστήματος MOVI-SWITCH στο δίαυλο πεδίου (fieldbus) και στο δίαυλο ενέργειας Περιγραφή συστήματος.1 MOVI-SWITCH στο δίαυλο πεδίου (fieldbus) και στο δίαυλο ενέργειας MOVI-SWITCH Το MOVI-SWITCH είναι ένας συμπαγής και ανθεκτικός ηλεκτρομειωτήρας με ενσωματωμένες λειτουργίες ζεύξης και προστασίας για ισχύ έως και 3 kw. Διατίθεται σε εκδόσεις ως ηλεκτρονικός διακόπτης γεφύρωσης αστέρα για μία φορά περιστροφής ή ως εκκινητήρας αναστροφής με επαφές. Η ενεργοποίηση και απενεργοποίηση του ηλεκτροκινητήρα πραγματοποιείται στην περίπτωση συνεχούς ηλεκτρικής τροφοδοσίας μέσω σημάτων ελέγχου 4 V DC. Αυτά μεταβιβάζονται συχνά από τη μονάδα ελέγχου στις αποκεντρωμένες μονάδες εισόδου/ εξόδου (Ι/Ο) μέσω επικοινωνίας διαύλου (fieldbus). Η θερμική παρακολούθηση και αξιολόγηση της περιέλιξης, καθώς και διαχείριση της πέδησης είναι ενσωματωμένες στη μονάδα ηλεκτροκινητήρα, έτσι ώστε ο αριθμός των απαιτούμενων σημείων εισόδου/εξόδου να περιορίζεται στο ελάχιστο δυνατό. Διεπαφές διαύλου πεδίου MF.. Οι διεπαφές fieldbus της SEW-EURODRIVE υποστηρίζουν την επικοινωνία σε κάθε τυπικό σύστημα δίαυλου πεδίου. Διαθέσιμα είναι τα PROFIBUS, InterBus, CANopen, DeviceNet και AS-interface. Οι διεπαφές fieldbus βασίζονται σε ένα κουτί συνδεσμολογίας μονάδων με ακροδέκτες σύνδεσης και μία κουμπωτή μονάδα διαύλου πεδίου (fieldbus). Αυτές οι διεπαφές μπορούν να συναρμολογηθούν τόσο απευθείας επάνω στο MOVI-SWITCH, όσο και ξεχωριστά. Η σύνδεση διαύλου πραγματοποιείται με ακροδέκτες, η σύνδεση των ηλεκτροκινητήρων MOVI-SWITCH και των πρόσθετων αισθητήρων και ενεργοποιητών μπορεί να υλοποιηθεί με ακροδέκτες ή βύσματα ανάλογα με τον τύπο. Διανομέας πεδίου MF.../Z.3W, MF../Z6W.. Οι διανομείς πεδίου MF../Z.3W, και MF../Z6W.. που έχουν σχεδιαστεί ειδικά για τη διασύνδεση του MOVI-SWITCH υλοποιούν ορθολογικά τη διασύνδεση των ηλεκτροκινητήρων με το τροφοδοτούμενο δίκτυο, την τάση ελέγχου 4 V DC και το δίαυλο πεδίου (fieldbus). Βασίζονται στην τεχνολογία των διεπαφών διαύλου με πρόσθετο σύστημα σύνδεσης για τη διανομή της ενέργειας. Η τοποθέτηση των διανομέων πεδίου κοντά στον κινητήρα διευκολύνει την αποκεντρωμένη εγκατάσταση. Συμπληρωματικά προς το σύστημα αυτό η SEW-EURODRIVE προσφέρει τα κατάλληλα υβριδικά καλώδια. Το υβριδικό καλώδιο για τη σύνδεση του διανομέα πεδίου και του MOVI-SWITCH ενοποιεί τα σήματα ελέγχου καθώς και την τροφοδοσία δικτύου και ενέργειας σε ένα περίβλημα καλωδίου και παραδίδεται στις κατάλληλες διαστάσεις με βυσματικό σύνδεσμο. 6 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

7 Περιγραφή συστήματος MOVI-SWITCH στο δίαυλο πεδίου (fieldbus) και στο δίαυλο ενέργειας Παραδείγματα Τα παρακάτω σχήματα παρουσιάζουν παραδείγματα εγκατάστασης με ο MOVI- SWITCH και τις διεπαφές διαύλου/διανομέα πεδίου: MF../Z.1 MF../Z.1 [1] [] [1] [] 1 x I / 1 x O 1 x I / 1 x O 1 x I / x O [3] [3] MOVI-SWITCH MSW-1E x I MOVI-SWITCH MSW-1E 3 x I MOVI-SWITCH MSW-S-CB0 6048AXX MF../Z.3W MF../Z6W.. [1] [1] [] [] [3] [3] [4] [4] MOVI-SWITCH MSW-1E 3 x I 1 x 0 MOVI-SWITCH MSW-1E 3 x I 1 x AXX [1] Επικοινωνία [] Τροφοδοσία 4 V [3] Ηλεκτρικό δίκτυο [4] Υβριδικό καλώδιο Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 7

8 3 Σημαντικές επισημάνσεις MOVI-SWITCH στο δίαυλο πεδίου (fieldbus) και στο δίαυλο ενέργειας 3 Σημαντικές επισημάνσεις Προειδοποιήσεις και οδηγίες ασφαλείας Να ακολουθείτε πάντα τις προειδοποιήσεις και τις οδηγίες ασφαλείας που περιλαμβάνονται στο παρόν εγχειρίδιο! Κίνδυνος από το ρεύμα. Πιθανές συνέπειες: Σοβαρός ή θανάσιμος τραυματισμός. Άμεσος κίνδυνος. Πιθανές συνέπειες: Σοβαρός ή θανάσιμος τραυματισμός. Επικίνδυνη κατάσταση. Πιθανές συνέπειες: Μικροτραυματισμοί. Επικίνδυνη κατάσταση. Πιθανές συνέπειες: Ζημιά στον εξοπλισμό ή στο περιβάλλον λειτουργίας του. Συμβουλές για τις εφαρμογές και χρήσιμες πληροφορίες. Προϋπόθεση για την απρόσκοπτη λειτουργία και για την ικανοποίηση όλων των αξιώσεων της εγγύησης είναι η τήρηση των οδηγιών που περιέχονται στο εγχειρίδιο λειτουργίας. Επομένως, διαβάστε τις οδηγίες λειτουργίας προτού ξεκινήσετε να λειτουργείτε τον ηλεκτροκινητήρα! Αυτές οι οδηγίες λειτουργίας περιέχουν πολύ σημαντικές πληροφορίες για τη συντήρηση και θα πρέπει να φυλάγονται κοντά στον ηλεκτροκινητήρα. Πρόσθετα ισχύοντα έγγραφα Προοριζόμενη χρήση Οδηγίες λειτουργίας "MOVI-SWITCH " Εγχειρίδιο "Διεπαφές και διανομείς πεδίου PROFIBUS", "Διεπαφές και διανομείς πεδίου InterBus", "Διεπαφές και διανομείς πεδίου DeviceNet/CANopen" ή "Διεπαφές και διανομείς πεδίου AS-Interface" (ανάλογα με το σύστημα διαύλου που χρησιμοποιείται). Οι ηλεκτροκινητήρες MOVI-SWITCH προορίζονται για βιομηχανικές εγκαταστάσεις. Συμμορφώνονται με τα ισχύοντα πρότυπα και διατάξεις και ικανοποιούν τις απαιτήσεις της Οδηγίας Χαμηλής Τάσης 73/3/ΕΟΚ. Τα τεχνικά χαρακτηριστικά καθώς και πληροφορίες σχετικά με τις κατάλληλες συνθήκες περιβάλλοντος μπορείτε να τα βρείτε στην πινακίδα αναγνώρισης και στις παρούσες οδηγίες λειτουργίας. Τα στοιχεία αυτά πρέπει να λαμβάνονται υπόψη! Η έναρξη της λειτουργίας (έναρξη της προβλεπόμενης λειτουργίας) απαγορεύεται μέχρι να διαπιστωθεί ότι το μηχάνημα τηρεί την οδηγία 89/336/EΟΚ περί ηλεκτρομαγνητικής συμβατότητας (ΗΜΣ) και μέχρι να πιστοποιηθεί η συμμόρφωση της τελικής εγκατάστασης προς την οδηγία 98/37/ΕΚ περί μηχανών (προσέξτε το πρότυπο EN 6004). 8 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

9 Σημαντικές επισημάνσεις MOVI-SWITCH στο δίαυλο πεδίου (fieldbus) και στο δίαυλο ενέργειας 3 Περιβάλλον χρήσης Αν δεν προβλέπεται ρητά, ειδικά για τέτοιες περιπτώσεις, απαγορεύεται: η χρήση σε περιοχές που απαγορεύονται οι εκρήξεις η χρήση σε περιβάλλοντα με επικίνδυνα λάδια, οξέα, αέρια, ατμούς, σκόνες, ακτινοβολίες κλπ. η χρήση σε κινητές εφαρμογές, στις οποίες εκδηλώνονται μηχανικές καταπονήσεις από ταλαντώσεις και κτυπήματα, που ξεπερνούν τις απαιτήσεις του προτύπου EN η χρήση σε εφαρμογές όπου ο ελεγκτής του MOVI-SWITCH αναλαμβάνει λειτουργίες ασφαλείας (χωρίς υπερκείμενα συστήματα ασφαλείας), οι οποίες πρέπει να εξασφαλίζουν την προστασία του μηχανήματος και του προσωπικού Απόρριψη Αυτό το προϊόν αποτελείται από: σίδηρο αλουμίνιο χαλκό πλαστικό ηλεκτρονικά εξαρτήματα Όλα τα εξαρτήματα πρέπει να απορρίπτονται σύμφωνα με τις ισχύουσες διατάξεις! Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 9

10 4 Οδηγίες ασφαλείας Οδηγίες ασφαλείας για ηλεκτροκινητήρες MOVI-SWITCH 4 Οδηγίες ασφαλείας 4.1 Οδηγίες ασφαλείας για ηλεκτροκινητήρες MOVI-SWITCH Μην εγκαθιστάτε και μη λειτουργείτε προϊόντα που έχουν υποστεί βλάβες. Σε περίπτωση ζημιάς, παρακαλούμε να υποβάλλετε αμέσως καταγγελία στην εταιρεία μεταφοράς. Σύμφωνα με τις υπάρχουσες διατάξεις (π.χ. EN 6004, VBG 4, DIN-VDE 0100/ 0113/0160) μόνο οι ειδικοί στα ηλεκτρικά που έχουν εκπαιδευτεί σε θέματα πρόληψης ατυχημάτων, επιτρέπεται να εκτελούν εργασίες τοποθέτησης, έναρξης λειτουργίας και συντήρησης. Βεβαιωθείτε ότι τα προληπτικά μέτρα και τα προστατευτικά συστήματα ανταποκρίνονται στις ισχύουσες διατάξεις (π.χ. EN 6004 ή EN 50178). Απαραίτητα μέτρα προστασίας: Γείωση του MOVI-SWITCH και του διανομέα πεδίου. Η συσκευή καλύπτει όλες τις προδιαγραφές για την ασφαλή αποσύνδεση από συνδέσεις ισχύος και ηλεκτρονικές συνδέσεις σύμφωνα με το πρότυπο EN Για να διασφαλισθεί η ασφαλής αποσύνδεση, θα πρέπει και όλα τα συνδεδεμένα κυκλώματα να καλύπτουν τις απαιτήσεις για ασφαλή αποσύνδεση. Προτού αφαιρέσετε το κάλυμμα του κουτιού συνδεσμολογίας/ελεγκτή του MOVI- SWITCH, αποσυνδέστε το MOVI-SWITCH από το ηλεκτρικό δίκτυο. Κατά τη λειτουργία, το κουτί συνδεσμολογίας πρέπει να είναι κλειστό, δηλαδή το κάλυμμα του κουτιού ή ο ελεγκτής του MOVI-SWITCH να είναι βιδωμένα. Μηχανική εμπλοκή ή εσωτερικές λειτουργίες ασφαλείας της μονάδας μπορεί να επιφέρουν σταμάτημα του κινητήρα. Η εξάλειψη της αιτίας αυτού του προβλήματος ή η επανέναρξη μπορεί να έχει ως αποτέλεσμα ο ηλεκτροκινητήρας να τεθεί πάλι από μόνος του σε λειτουργία. Αν αυτό δεν επιτρέπεται για λόγους ασφαλείας, σε περίπτωση βλάβης το MOVI-SWITCH θα πρέπει να αποσυνδέεται από το ηλεκτρικό δίκτυο. Προσοχή Κίνδυνος εγκαυμάτων: Η θερμοκρασία επιφάνειας του MOVI-SWITCH ενδέχεται κατά τη λειτουργία να ξεπεράσει τους 60 C! 4. Συμπληρωματικές υποδείξεις ασφαλείας για το διανομέα πεδίου MFZ.3. Πριν από την αποσύνδεση της μονάδας διαύλου ή του βύσματος του κινητήρα η συσκευή θα πρέπει να αποσυνδεθεί από το ηλεκτρικό δίκτυο. Υπάρχει πιθανότητα να διατηρούνται επικίνδυνες τάσεις, ακόμη και 1 λεπτό μετά την απενεργοποίηση του ηλεκτρικού ρεύματος. Κατά τη διάρκεια λειτουργίας θα πρέπει η μονάδα διαύλου καθώς και το βύσμα του υβριδικού καλωδίου να είναι συνδεδεμένο και βιδωμένο επάνω στο διανομέα πεδίου. MFZ6W.. Πριν από την αποσύνδεση της μονάδας διαύλου ή του βύσματος του κινητήρα η συσκευή θα πρέπει να αποσυνδεθεί από το ηλεκτρικό δίκτυο. Υπάρχει πιθανότητα να διατηρούνται επικίνδυνες τάσεις, ακόμη και 1 λεπτό μετά την απενεργοποίηση του ηλεκτρικού ρεύματος. Προσοχή: Ο διακόπτης αποσυνδέει μόνο το MOVI-SWITCH από το ηλεκτρικό δίκτυο. Οι ακροδέκτες του διανομέα πεδίου παραμένουν συνδεδεμένοι με το ηλεκτρικό ρεύμα και μετά την ενεργοποίηση του διακόπτη συντήρησης. Κατά τη διάρκεια λειτουργίας θα πρέπει η μονάδα διαύλου καθώς και το βύσμα του υβριδικού καλωδίου να είναι συνδεδεμένο και βιδωμένο επάνω στο διανομέα πεδίου. 10 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

11 Ευρετήριο αλλαγών Αλλαγές σε σχέση με την προηγούμενη έκδοση 5 5 Ευρετήριο αλλαγών 5.1 Αλλαγές σε σχέση με την προηγούμενη έκδοση Παρακάτω αναφέρονται οι ουσιαστικές αλλαγές των αντίστοιχων κεφαλαίων σε σχέση με την έκδοση 05/004, κωδικός (EL). Έγκυρα εξαρτήματα Περιγραφή συστήματος Καινούργιος πίνακας "Διανομέας πεδίου..z6w" Κεφάλαιο "MOVI-SWITCH στο δίαυλο πεδίου (fieldbus) και στο δίαυλο ενέργειας" Νέο παράδειγμα εγκατάστασης με "Διανομέα πεδίου MF.../Z6W" Οδηγίες ασφαλείας Κεφάλαιο "Συμπληρωματικές οδηγίες ασφαλείας για διανομείς πεδίου" Νέα ενότητα "MFZ6W.." Ευρετήριο αλλαγών Νέο κεφάλαιο "Ευρετήριο αλλαγών" Δομή συσκευής Κεφάλαιο "Διανομέας πεδίου" Νέα ενότητα "Διανομέας πεδίου MFP../Z6W.." Κεφάλαιο "Περιγραφή τύπου διανομέα πεδίου" Νέα ενότητα "Παράδειγμα διανομέα πεδίου MFP.../Z6W.." Μηχανολογική εγκατάσταση Νέο κεφάλαιο "Ροπές σύσφιξης" Κεφάλαιο "Διανομέας πεδίου" Νέα ενότητα "Συναρμολόγηση διανομέα πεδίου MFP../Z.6..." Ηλεκτρική εγκατάσταση Κεφάλαιο "Κανονισμοί εγκατάστασης για διεπαφές fieldbus, διανομείς πεδίου" Νέα ενότητα "Υποδείξεις για τη σύνδεση PΕ" Νέα ενότητα "Πρόσθετες δυνατότητες σύνδεσης στους διανομείς πεδίου MFZ6W.." Σύνδεση PROFIBUS Νέο κεφάλαιο "Σύνδεση διανομέα πεδίου MFZ6W.. με το MFP.." Νέο κεφάλαιο "Σύνδεση εισόδων/εξόδων (I/O) των διεπαφών fieldbus MF.." Νέο κεφάλαιο "Σύνδεση διαύλου με προαιρετική τεχνική σύνδεσης" Σύνδεση διανομέα πεδίου MFZ.3W, MFZ6W.. με το MOVI-SWITCH Κεφάλαιο "Υβριδικό καλώδιο", συμπλήρωση γενικής επισκόπησης Συμπληρωματικό κεφάλαιο "Ελεύθερες είσοδοι/έξοδοι διανομέα πεδίου" Τεχνικά στοιχεία Κεφάλαιο "Τεχνικά στοιχεία διανομέων πεδίου" Νέα ενότητα "Τεχνικά στοιχεία MF../Z6W.." Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 11

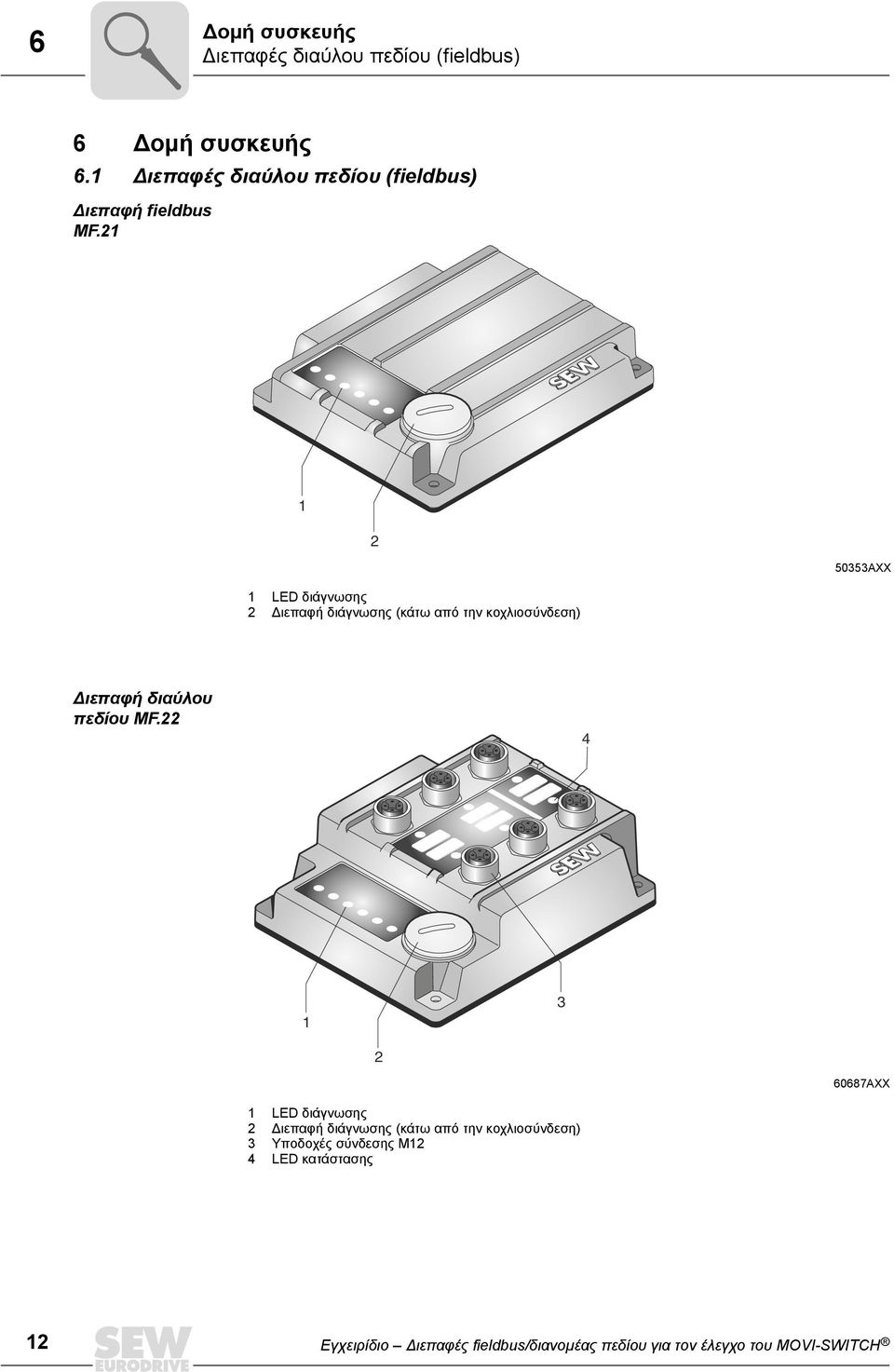

12 6 Δομή συσκευής Διεπαφές διαύλου πεδίου (fieldbus) 6 Δομή συσκευής 6.1 Διεπαφές διαύλου πεδίου (fieldbus) Διεπαφή fieldbus MF AXX 1 LED διάγνωσης Διεπαφή διάγνωσης (κάτω από την κοχλιοσύνδεση) Διεπαφή διαύλου πεδίου MF AXX 1 LED διάγνωσης Διεπαφή διάγνωσης (κάτω από την κοχλιοσύνδεση) 3 Υποδοχές σύνδεσης M1 4 LED κατάστασης 1 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

13 Δομή συσκευής Διεπαφές διαύλου πεδίου (fieldbus) 6 Κάτω πλευρά μονάδας (όλοι οι τύποι MF..) CDE 1 Σύνδεση με τη μονάδα σύνδεσης Μικροδιακόπτες (ανάλογα με τον τύπο) 3 Φλάντζα συναρμογής Δομή συσκευής μονάδας σύνδεσης MFZ AXX 1 Συστοιχία ακροδεκτών (X0) Μπλοκ ακροδεκτών άνευ δυναμικού για την καθολική καλωδίωση 4 V (Προσοχή: Να μη χρησιμοποιηθεί για τη θωράκιση!) 3 Σφιγκτήρας καλωδίου M0 4 Σφιγκτήρας καλωδίου M1 5 Ακροδέκτης γείωσης 6 Στους τύπους DeviceNet και CANopen: Υποδοχή Micro Style/Βύσμα M1 (X11) Στο AS-Interface: Βύσμα M1 AS-Interface (X11) Στη συσκευασία παράδοσης περιλαμβάνονται δύο σφιγκτήρες καλωδίου EMC. Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 13

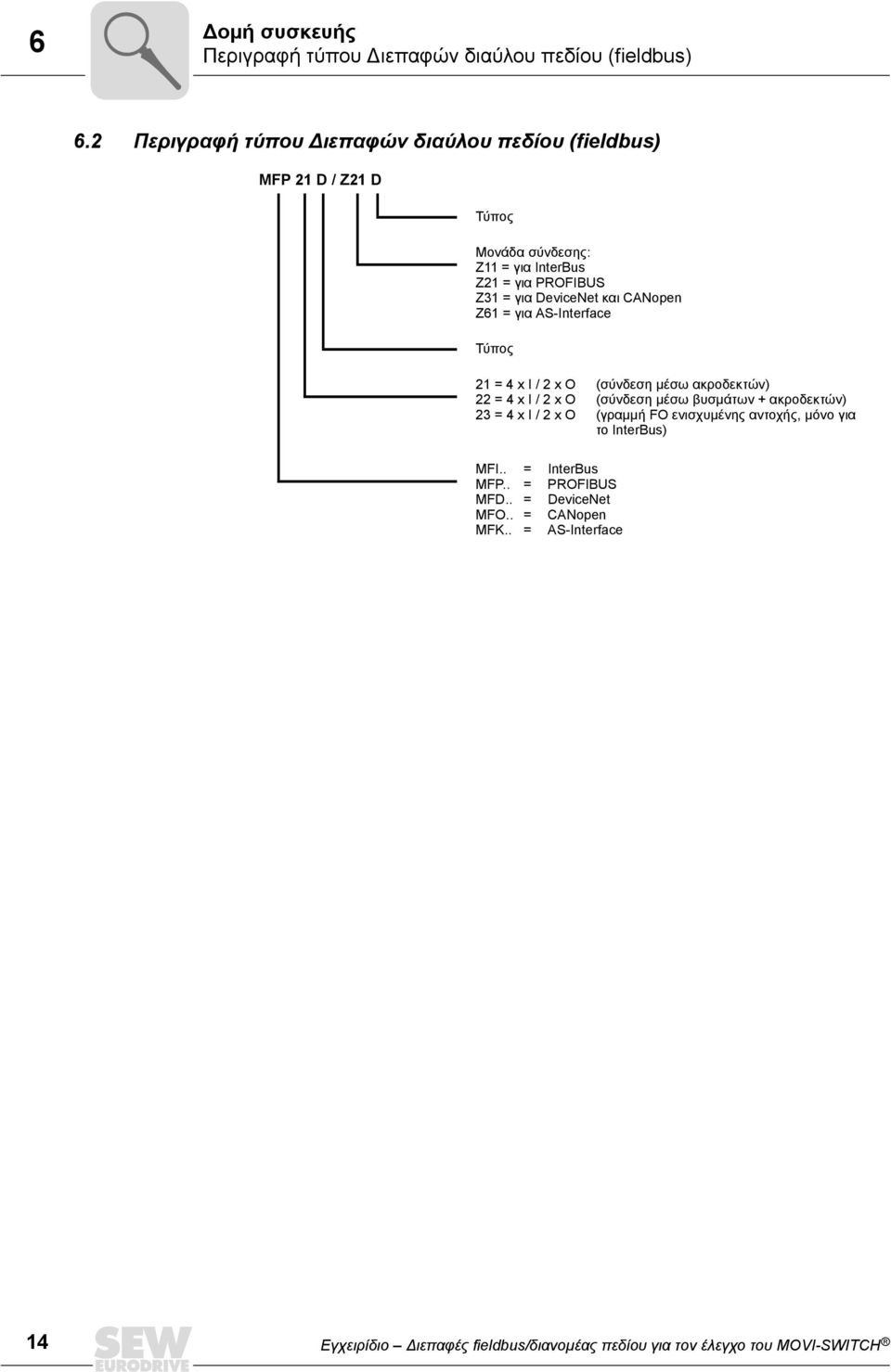

14 6 Δομή συσκευής Περιγραφή τύπου Διεπαφών διαύλου πεδίου (fieldbus) 6. Περιγραφή τύπου Διεπαφών διαύλου πεδίου (fieldbus) MFP 1 D / Z1 D Τύπος Μονάδα σύνδεσης: Z11 = για InterBus Z1 = για PROFIBUS Z31 = για DeviceNet και CANopen Z61 = για AS-Interface Τύπος 1 = 4 x I / x O (σύνδεση μέσω ακροδεκτών) = 4 x I / x O (σύνδεση μέσω βυσμάτων + ακροδεκτών) 3 = 4 x I / x O (γραμμή FO ενισχυμένης αντοχής, μόνο για το InterBus) MFI.. = InterBus MFP.. = PROFIBUS MFD.. = DeviceNet MFO.. = CANopen MFK.. = AS-Interface 14 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

15 Δομή συσκευής Διανομέας πεδίου Διανομέας πεδίου Διανομέας πεδίου MF.../Z.3W [10] [6] [7] [1] [1] [9] [4] [] [] [3] [8] [3] [4] [4] [5] 53963AXX 1 x M16 x 1,5 (περιλαμβάνονται σφιγκτήρες καλωδίου EMC) x M5 x 1,5 3 x M0 x 1,5 4 Σύνδεση αντιστάθμισης δυναμικού 5 Υποδοχή υβριδικού καλωδίου, σύνδεση με το MOVI-SWITCH (X9) 6 Ακροδέκτες για τη σύνδεση fieldbus (X0) 7 Ακροδέκτες για τη σύνδεση 4 V (X1) 8 Ακροδέκτες για σύνδεση ηλ. δικτύου και PΕ (X1) 9 Στους τύπους DeviceNet και CANopen: Υποδοχή Micro Style/Βύσμα M1 (X11) 10 Στο AS-Interface: Βύσμα M1 AS-Interface (X11) Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 15

16 6 Δομή συσκευής Διανομέας πεδίου Διανομέας πεδίου MFP../Z6W Υποδοχή υβριδικού καλωδίου, σύνδεση με το MOVI-SWITCH (X9) Σύνδεση αντιστάθμισης δυναμικού 3 Διακόπτης συντήρησης με προστασία αγωγών (3πλής ασφάλισης, χρώμα: μαύρο/κόκκινο) 60430AXX Ø 5...Ø 8 mm I ON I ON 0 OFF 0 OFF 03546AXX 4 Ακροδέκτες για σύνδεση ηλ. δικτύου και PΕ (X1) 5 x M5 x 1,5 6 Ακροδέκτες για τη σύνδεση διαύλου, αισθητήρα, ενεργοποιητή, 4 V (X0) 7 6 x M0 x 1,5 (περιλαμβάνονται σφιγκτήρες καλωδίων EMC) 8 Μπλοκ ακροδεκτών για την καθολική συνδεσμολογία 4 V (X9), εσωτερικά συνδεδεμένο με τη σύνδεση 4 V στο X0 16 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

17 Δομή συσκευής Περιγραφές τύπου διανομέα πεδίου Περιγραφές τύπου διανομέα πεδίου Παράδειγμα διανομέα πεδίου MF.../Z.3W MFP1D/Z3W Μονάδα σύνδεσης Z13 = για InterBus Z3 = για PROFIBUS Z33 = για DeviceNet και CANopen Z63 = για AS-Interface Διεπαφή διαύλου πεδίου (fieldbus) MFI.. = InterBus MFP.. = PROFIBUS MFD.. = DeviceNet MFO.. = CANopen MFK.. = AS-Interface Παράδειγμα διανομέα πεδίου MFP.../Z6W.. MFP1D/Z6W/AF0 Τεχνική σύνδεσης AF0 = Είσοδος καλωδίου μετρική AF = Βύσμα σύνδεσης για PROFIBUS Μονάδα σύνδεσης Z6W = για PROFIBUS Κατασκευή 1 = 4 x I / x O (σύνδεση μέσω ακροδεκτών) = 4 x I / x O (σύνδεση μέσω βυσμάτων + ακροδεκτών) Διεπαφή διαύλου πεδίου (fieldbus) MFP.. = PROFIBUS Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 17

18 7 Μηχανολογική εγκατάσταση Οδηγίες εγκατάστασης 7 Μηχανολογική εγκατάσταση 7.1 Οδηγίες εγκατάστασης Κατά την παράδοση στους διανομείς πεδίου το βύσμα της εξόδου κινητήρα (υβριδικό καλώδιο) είναι εξοπλισμένο με ένα προστατευτικό μεταφοράς. Αυτό το προστατευτικό εξασφαλίζει μόνο το βαθμό προστασίας IP40. Για συγκεκριμένους βαθμούς προστασίας θα πρέπει να αφαιρεθεί το προστατευτικό μεταφοράς και να τοποθετηθεί και να βιδωθεί το κατάλληλο βύσμα. Τοποθέτηση Οι διεπαφές fieldbus / διανομέας πεδίου επιτρέπεται να συναρμολογηθούν μόνο σε μία επίπεδη και άκαμπτη κατασκευή υποδομής που δεν επηρεάζεται από κραδασμούς Για τη στερέωση του διανομέα πεδίου MFZ.3 χρησιμοποιήστε βίδες μεγέθους M5 με τις κατάλληλες ροδέλες. Σφίξτε τις βίδες με ένα δυναμόκλειδο (επιτρεπόμενη ροπή στρέψης,8 έως 3,1 Nm (5...7 lb.in)) Για τη στερέωση του διανομέα πεδίου MFZ6W.. χρησιμοποιήστε βίδες μεγέθους M6 με τις κατάλληλες ροδέλες. Σφίξτε τις βίδες με ένα δυναμόκλειδο (επιτρεπόμενη ροπή στρέψης 3,1 έως 3,5 Nm ( lb.in)) Τοποθέτηση σε υγρούς χώρους ή στο ύπαιθρο Χρησιμοποιήστε κατάλληλους στυπιοθλίπτες για τα καλώδια (χρησιμοποιήστε συστολικά κολάρα αν χρειάζεται) Στεγανοποιήστε με βιδωτές τάπες τις εισόδους καλωδίων και τις υποδοχές σύνδεσης Μ1 που δεν θα χρησιμοποιήσετε Εάν περάσετε το καλώδιο από το πλάι σχηματίστε μ' αυτό μία θηλιά Πριν από την επανατοποθέτηση της μονάδας διαύλου / του καλύμματος κουτιού συνδεσμολογίας, ελέγξτε και εάν χρειαστεί καθαρίστε τις επιφάνειες στεγανοποίησης 18 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

19 Μηχανολογική εγκατάσταση Ροπές σύσφιξης 7 7. Ροπές σύσφιξης Διεπαφές fieldbus/κάλυμμα κουτιού συνδεσμολογίας: 60689AXX Σφίξτε τις βίδες στερέωσης των διεπαφών fieldbus ή του καλύμματος του κουτιού συνδεσμολογίας σταυρωτά με ροπή,5 Nm ( lb.in). Τυφλή τάπα εισόδων καλωδίων Σφίξτε τις τυφλές τάπες με ροπή,5 Nm ( lb.in). 5767AXX Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 19

20 7 Μηχανολογική εγκατάσταση Ροπές σύσφιξης Στυπιοθλίπτες καλωδίων EMC 60710AXX Οι σφιγκτήρες καλωδίων EMC που παραδίδονται από τη SEW-EURODRIVE πρέπει να βιδωθούν με τις παρακάτω ροπές σύσφιξης: Στυπιοθλίπτης M1 x 1,5 M16 x 1,5 M0 x 1,5 M5 x 1,5 Ροπή σύσφιξης,5 Nm έως 3,5 Nm (...31lb.in) 3,0 Nm έως 4,0 Nm ( lb.in) 3,5 Nm έως 5,0 Nm ( lb.in) 4,0 Nm έως 5,5 Nm ( lb.in) Το στήριγμα στον σφιγκτήρα καλωδίου θα πρέπει να εξασφαλίζει την παρακάτω δύναμη έλξης: Καλώδιο με εξωτερική διάμετρο >10mm: Ã 160 N Καλώδιο με εξωτερική διάμετρο < 10 mm: = 100 N Καλώδιο κινητήρα Σφίξτε τις βίδες του καλωδίου κινητήρα με ροπή 1, έως 1,8 Nm ( lb.in) AXX 0 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

21 Μηχανολογική εγκατάσταση Διεπαφές διαύλου πεδίου MF Διεπαφές διαύλου πεδίου MF.. Οι διεπαφές διαύλου πεδίου (fieldbus) MF.. μπορούν να συναρμολογηθούν ως εξής: Συναρμολόγηση στο κουτί συνδεσμολογίας MOVI-SWITCH Συναρμολόγηση στο πεδίο Συναρμολόγηση στο κουτί συνδεσμολογίας MOVI-SWITCH 1. Σπάστε τις χαραγμένες εγκοπές στο κάτω μέρος του MFZ από την εσωτερική πλευρά, όπως φαίνεται στο παρακάτω σχήμα: X [1] MFZ.. X 57561AXX [1] Η ακμή που θα δημιουργηθεί μετά το σπάσιμο θα πρέπει να λιμαριστεί! Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 1

22 7 Μηχανολογική εγκατάσταση Διεπαφές διαύλου πεδίου MF... Συναρμολογήστε τη διεπαφή fieldbus στο κουτί συνδεσμολογίας MOVI-SWITCH όπως φαίνεται στο παρακάτω σχήμα: MF../MQ.. MF../MQ.. MFZ AXX Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

23 Μηχανολογική εγκατάσταση Διεπαφές διαύλου πεδίου MF.. 7 Συναρμολόγηση στο πεδίο Το παρακάτω σχήμα παρουσιάζει τη συναρμολόγηση μίας διαπαφής MF.. σε πεδίο: 10 mm 51 mm 8,5 mm M4 MFZ... M4 MF../MQ.. MF../MQ AXX Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 3

24 7 Μηχανολογική εγκατάσταση Διανομέας πεδίου 7.4 Διανομέας πεδίου Συναρμολόγηση διανομέα πεδίου MF.../Z.3. Το παρακάτω σχήμα δείχνει τις διαστάσεις στερέωσης για το διανομέα πεδίου..z.3.: M5 175 mm 50 mm 100 mm M5 5119AXX 4 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

25 Μηχανολογική εγκατάσταση Διανομέας πεδίου 7 Συναρμολόγηση διανομέα πεδίου MFP../Z.6... Το παρακάτω σχήμα δείχνει τις διαστάσεις στερέωσης για το διανομέα πεδίου..z.6...: 365 mm M6 180 mm M AXX Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 5

26 8 Ηλεκτρολογική εγκατάσταση Μελέτη εγκατάστασης υπό συνθήκες ηλεκτρομαγνητικής συμβατότητας 8 Ηλεκτρολογική εγκατάσταση 8.1 Μελέτη εγκατάστασης υπό συνθήκες ηλεκτρομαγνητικής συμβατότητας Υποδείξεις για τη διάταξη και τοποθέτηση των εξαρτημάτων της εγκατάστασης Η σωστή επιλογή των αγωγών, η σωστή γείωση και η καλή λειτουργία της αντιστάθμισης δυναμικού είναι καθοριστικοί παράγοντες για την πετυχημένη εγκατάσταση αποκεντρωμένων ηλεκτροκινητήρων. Βασικά θα πρέπει να τηρηθούν τα σχετικά πρότυπα. Επιπλέον θα πρέπει να δοθεί ιδιαίτερη προσοχή στα παρακάτω σημεία: Αντιστάθμιση δυναμικού Ανεξάρτητα από τη γείωση λειτουργίας (σύνδεση αγωγού προστασίας) θα πρέπει να φροντίσετε για μία αντιστάθμιση δυναμικού με χαμηλή ωμική αντίσταση και χαρακτηριστικά HF (βλέπε και VDE 0113 ή VDE 0100 Μέρος 540), π.χ. με επιφανειακή σύνδεση των μεταλλικών τμημάτων (της εγκατάστασης) με χρήση καλωδιοταινιών γείωσης (επίπεδη καλωδιοταινία HF) 03643AXX Η θωράκιση των αγωγών δεδομένων δεν επιτρέπεται να χρησιμοποιηθεί για την αντιστάθμιση δυναμικού. Αγωγοί δεδομένων και τάση τροφοδοσίας 4 V Θα πρέπει να τοποθετηθούν χωριστά από τους αγωγούς που δημιουργούν προβλήματα παρεμβολών (π.χ. αγωγοί ελέγχου μαγνητικών βαλβίδων, αγωγοί κινητήρων). Διανομέας πεδίου Για τη σύνδεση μεταξύ του διανομέα πεδίου και του ηλεκτροκινητήρα προτείνεται να χρησιμοποιηθούν τα ειδικά τυποποιημένα υβριδικά καλώδια της SEW AXX Στυπιοθλίπτες καλωδίων Θα πρέπει να επιλέξετε έναν σφιγκτήρα καλωδίου με μία μεγάλη επιφάνεια επαφής της θωράκισης (ακολουθήστε τις υποδείξεις για την επιλογή και τη σωστή συναρμολόγηση των σφιγκτήρων καλωδίων). Θωράκιση αγωγού Θα πρέπει να παρουσιάζει ικανοποιητικά χαρακτηριστικά ηλεκτρομαγνητικής συμβατότητας (υψηλός βαθμός απόσβεσης). Δεν θα πρέπει να προβλέπεται μόνο ως μηχανική προστασία του καλωδίου. Στα άκρα του αγωγού θα πρέπει να είναι συνδεμένη επιφανειακά με το μεταλλικό περίβλημα της συσκευής (μέσω μεταλλικών σφιγκτήρων καλωδίων ηλεκτρομαγνητικής συμβατότητας) (ακολουθήστε τις υποδείξεις για την επιλογή και τη σωστή συναρμολόγηση των σφιγκτήρων καλωδίων). Περισσότερες πληροφορίες θα βρείτε στο εγχειρίδιο SEW "Πρακτικός οδηγός για ηλεκτροκινητήρες Ηλεκτρομαγνητική συμβατότητα στην τεχνολογία ηλεκτροκινητήρων". 6 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

27 Ηλεκτρολογική εγκατάσταση Κανονισμοί εγκατάστασης για διεπαφές fieldbus, διανομείς πεδίου 8 8. Κανονισμοί εγκατάστασης για διεπαφές fieldbus, διανομείς πεδίου Σύνδεση των καλωδίων ηλεκτρικού ρεύματος Η ονομαστική τάση και συχνότητα του MOVI-SWITCH πρέπει να συμφωνούν με τα στοιχεία του ηλεκτρικού ρεύματος τροφοδοσίας. Διατομή αγωγού: σύμφωνα με το ρεύμα εισόδου I Ηλ.δίκτυο σε ισχύ μέτρησης (βλέπε Τεχνικά στοιχεία). Χρησιμοποιήστε περιδεσμικούς συνδετήρες καλωδίων χωρίς κολάρο μόνωσης (DIN 468 μέρος 1, υλικά ECU). Τοποθετήστε ασφάλειες στην αρχή του αγωγού μετά από τη διακλάδωση των γραμμών τροφοδοσίας. Χρησιμοποιήστε D, D0, NH ή προστατευτικούς διακόπτες αγωγών. Διαστασιολόγηση της ασφάλειας ανάλογα με τη διατομή του αγωγού. Υποδείξεις για τη σύνδεση PΕ Προσέξτε τις παρακάτω επισημάνσεις για τη σύνδεση ΡΕ. Η επιτρεπόμενη ροπή σύσφιξης για την κοχλιοσύνδεση ανέρχεται σε,0 έως,4 Nm ( lb.in). Μη επιτρεπτή τοποθέτηση Σύσταση: Τοποθέτηση με πέδιλο καλωδίου Επιτρεπτό για όλες τις διατομές M5 Τοποθέτηση με συμπαγές σύρμα σύνδεσης Επιτρεπτό για διατομές έως,5 mm M5.5 mm² [1] 57461AXX 57463AXX 60800AXX [1] Πέδιλο καλωδίου κατάλληλο για βίδες M5-PΕ Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 7

28 8 Ηλεκτρολογική εγκατάσταση Κανονισμοί εγκατάστασης για διεπαφές fieldbus, διανομείς πεδίου Επιτρεπόμενη διατομή σύνδεσης και ικανότητα ηλεκτρικού φορτίου των ακροδεκτών Ακροδέκτες ισχύος X1, X1 (βιδωτοί ακροδέκτες) Ακροδέκτες ελέγχου X0 (ακροδέκτες με ελατήριο έλξης) Διατομή σύνδεσης [mm ] 0, mm 4 mm 0,08 mm,5 mm Διατομή σύνδεσης [AWG] AWG 4 AWG 10 AWG 8 AWG 1 Αντοχή ηλεκτρικού φορτίου μέγιστο ρεύμα διαρκείας 3 A μέγιστο ρεύμα διαρκείας 1 A Η επιτρεπόμενη ροπή σύσφιξης των ακροδεκτών ισχύος ανέρχεται σε 0,6 Nm (5,3 Ib.in). Μεταγωγή της τάσης τροφοδοσίας 4 V DC στο κουτί συνδεσμολογίας μονάδων MFZ.1 Στην περιοχή σύνδεσης της τροφοδοσίας 4 V DC υπάρχουν πείροι M4 x 1. Οι πείροι μπορούν να χρησιμοποιηθούν για τη μεταγωγή της τάσης τροφοδοσίας 4 V DC. 0536AXX Η αντοχή ηλεκτρικού φορτίου των πείρων σύνδεσης ανέρχεται σε 16 A. Η επιτρεπόμενη ροπή σύσφιξης των εξάγωνων παξιμαδιών των κοχλιών σύνδεσης ανέρχεται σε 1, Nm (10,6 Ib.in) ± 0 %. Πρόσθετες δυνατότητες σύνδεσης στους διανομείς πεδίου MFZ6W.. Στην περιοχή σύνδεσης της τροφοδοσίας 4 V DC βρίσκεται ένα μπλοκ ακροδεκτών X9 με κάθετους πείρους M4 x 1. Το μπλοκ ακροδεκτών X9 μπορεί να χρησιμοποιηθεί εναλλακτικά αντί του ακροδέκτη X0 για τη μεταγωγή της τάσης τροφοδοσίας 4 V DC. Οι δύο κάθετοι πείροι συνδέονται εσωτερικά με την υποδοχή 4 V στον ακροδέκτη X0. Αντιστοίχηση ακροδεκτών 60493AXX Αρ. Ονομασία Λειτουργία X9 1 4 V Τροφοδοσία τάσης 4 V για τα ηλεκτρονικά κυκλώματα της ομάδας και τους αισθητήρες (κάθετοι πείροι, γεφυρωμένοι με τον ακροδέκτη X0/11) Δυναμικό αναφοράς 0V4 για τα ηλεκτρονικά κυκλώματα της μονάδας και τους αισθητήρες (κάθετοι πείροι, γεφυρωμένοι με τον ακροδέκτη X0/13) Η αντοχή ηλεκτρικού φορτίου των δύο κάθετων πείρων ανέρχεται σε 16 A. Η επιτρεπόμενη ροπή σύσφιξης των εξάγωνων παξιμαδιών 1, Nm (11 Ib.in) ± 0 %. 8 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

29 Ηλεκτρολογική εγκατάσταση Κανονισμοί εγκατάστασης για διεπαφές fieldbus, διανομείς πεδίου 8 Υψόμετρο τοποθέτησης πάνω από 1000 m Οι ηλεκτροκινητήρες MOVI-SWITCH με ηλεκτρική τάση από 380 έως 500 V μπορούν να χρησιμοποιηθούν σε υψόμετρο από m έως το πολύ 4000 m εφόσον ισχύουν οι παρακάτω προϋποθέσεις. 1) Η διαρκής ονομαστική απόδοση ελαττώνεται εξαιτίας της μειωμένης ψύξης πάνω από τα 1000 m (δείτε εγχειρίδιο "MOVI-SWITCH "). Από υψόμετρο 000 m πάνω οι διαδρομές αέρα και διαρροής επαρκούν μόνο για την κατηγορία υπέρτασης. Αν για την εγκατάσταση χρειάζεται η κατηγορία υπέρτασης 3, τότε με πρόσθετο τρόπο εξωτερικής προστασίας πρέπει να περιοριστούν οι αιχμές υπέρτασης στα,5 kv φάση-φάση και φάση-γείωση. Αν χρειάζεται ασφαλής ηλεκτρική μόνωση, σε υψόμετρο πάνω από 000 μέτρων αυτή πρέπει να υλοποιηθεί εξωτερικά της συσκευής (Ασφαλής ηλεκτρική μόνωση κατά το EN 50178). Η επιτρεπόμενη ονομαστική τάση των 3 x 500 V μέχρι υψόμετρο 000 m μειώνεται κατά 6V ανά 100 m το πολύ έως 3 x 380 V στα 4000 m. Συστήματα προστασίας Οι ηλεκτροκινητήρες MOVI-SWITCH διαθέτουν ενσωματωμένα συστήματα προστασίας από υπερφόρτωση του κινητήρα. Εξωτερικές διατάξεις προστασίας του κινητήρα δεν χρειάζονται. Στην περίπτωση τοποθέτησης του ελεγκτή του MOVI-SWITCH κοντά στον ηλεκτροκινητήρα θα πρέπει να τηρούνται οι αντίστοιχοι κανονισμοί για την προστασία των καλωδίων! Η προστασία του αγωγού μεταξύ του ελεγκτή MOVI-SWITCH και του ηλεκτροκινητήρα πρέπει να εξασφαλίζεται με τη σωστή επιλογή των διαστάσεων ή με πρόσθετα προστατευτικά στοιχεία! Εγκατάσταση διανομέα πεδίου σύμφωνα με το UL Για καλώδια σύνδεσης χρησιμοποιήστε μόνο χάλκινα καλώδια με περιοχή θερμοκρασίας 60 / 75 C. Οι επιτρεπόμενες ροπές σύσφιγξης των ακροδεκτών ισχύος του MOVI-SWITCH ανέρχονται σε 1,5 Nm. Τα MOVI-SWITCH είναι κατάλληλα για τη λειτουργία σε δίκτυα τάσης με γειωμένο σημείο αστέρα (δίκτυα TN και TT), τα οποία παρέχουν μέγιστο ρεύμα 5000 A AC και παρουσιάζουν μέγιστη ονομαστική τάση 500 V AC. Η εναρμονισμένη με το πρότυπο UL χρήση του MOVI-SWITCH προϋποθέτει την χρήση τηκτών ασφαλειών, τα στοιχεία ισχύος των οποίων δεν θα ξεπερνούν τα 5 A/600 V. Χρησιμοποιήστε ως εξωτερική πηγή τροφοδοσίας 4 V DC μόνον ελεγμένες συσκευές με περιορισμένη τάση εξόδου (U max = 30 V DC ) και περιορισμένο ρεύμα εξόδου (I Â 8 A). Η πιστοποίηση UL ισχύει μόνο για λειτουργία σε δίκτυα με μέγιστες τάσεις προς τη γείωση 300 V. 1) Το μέγιστο υψόμετρο περιορίζεται από τις διαδρομές διαρροής καθώς και τα εξαρτήματα σε κλειστό κέλυφος π.χ. ηλεκτρολυτικούς πυκνωτές. Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 9

30 8 Ηλεκτρολογική εγκατάσταση Κανονισμοί εγκατάστασης για διεπαφές fieldbus, διανομείς πεδίου Μεταλλικός σφιγκτήρας καλωδίου ηλεκτρομαγνητικής συμβατότητας Οι μεταλλικοί σφιγκτήρες καλωδίων ηλεκτρομαγνητικής συμβατότητας (EMC) που παραδίδονται από τη SEW θα πρέπει να συναρμολογηθούν με τον εξής τρόπο: [1] 06175AXX [1] Προσοχή: Κόψτε τη μεμβράνη στεγανοποίησης και μην τη διπλώνετε προς τα πίσω. 30 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

31 Ηλεκτρολογική εγκατάσταση Κανονισμοί εγκατάστασης για διεπαφές fieldbus, διανομείς πεδίου 8 Έλεγχος καλωδίωσης Πριν από την πρώτη ζεύξη της τάσης απαιτείται ο έλεγχος της καλωδίωσης για την αποφυγή σωματικών βλαβών και βλαβών στην εγκατάσταση και τις συσκευές από σφάλματα καλωδίωσης. Αποσυνδέστε όλες τις μονάδες διαύλου από τη μονάδα σύνδεσης. Αποσυνδέστε όλα τα βύσματα σύνδεσης των εξόδων κινητήρα (υβριδικό καλώδιο) από το διανομέα πεδίου. Πραγματοποιήστε έναν έλεγχο μόνωσης της καλωδίωσης σύμφωνα με τους ισχύοντες εθνικούς κανονισμούς. Έλεγχος της γείωσης. Έλεγχος μόνωσης μεταξύ του αγωγού ηλεκ. δικτύου και του αγωγού των 4 V DC. Έλεγχος μόνωσης μεταξύ του αγωγού ηλεκτρικού δικτύου και του αγωγού επικοινωνίας. Έλεγχος πολικότητας του αγωγού 4 V DC. Έλεγχος πολικότητας του αγωγού επικοινωνίας. Έλεγχος της ακολουθίας φάσεων ηλεκ. δικτύου. Διασφάλιση αντιστάθμισης δυναμικού μεταξύ των διεπαφών fieldbus. Μετά τον έλεγχο της συνδεσμολογίας Συνδέστε και βιδώστε όλες τις εξόδους του ηλεκτροκινητήρα (υβριδικό καλώδιο). Συνδέστε και βιδώστε όλες τις μονάδες διαύλου. Τοποθετήστε όλα τα καλύμματα των κουτιών συνδεσμολογίας. Στεγανοποιήστε τις υποδοχές βυσμάτων που δεν χρησιμοποιούνται. Σύνδεση του αγωγού PROFIBUS στο διανομέα πεδίου Προσέξτε ώστε οι κλώνοι σύνδεσης του PROFIBUS να είναι όσο το δυνατόν πιο κοντοί στο εσωτερικό του διανομέα πεδίου, φροντίστε ακόμη οι κλώνοι του εισερχόμενου και εξερχόμενου διαύλου να έχουν το ίδιο μήκος. Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 31

32 9 Σύνδεση PROFIBUS Σύνδεση MFZ1 9 Σύνδεση PROFIBUS 9.1 Σύνδεση MFZ1 + MFZ1 (PROFIBUS) X [1] MFZ1 MFP [] A B D A B D res. VP D res. 4 V 4 V A B PROFIBUS-DP A B V DC 06715AXX 0 = στάθμη δυναμικού 0 1 = στάθμη δυναμικού 1 [1] Αντιστοίχηση των ακροδεκτών από σελίδα 65 [] Διασφαλίστε την αντιστάθμιση δυναμικού μεταξύ όλων των συνδρομητών του διαύλου. Αντιστοίχηση ακροδεκτών Αρ. Ονομασία Κατεύθυνση Λειτουργία X0 1 A Είσοδος Αγωγός δεδομένων PROFIBUS-DP A (εισερχόμενος) B Είσοδος Αγωγός δεδομένων PROFIBUS-DP Β (εισερχόμενος) 3 D Δυναμικό αναφοράς δεδομένων για το PROFIBUS-DP (μόνον για τις ανάγκες ελέγχου) 4 A Έξοδος Αγωγός δεδομένων PROFIBUS-DP A (εξερχόμενος) 5 B Έξοδος Αγωγός δεδομένων PROFIBUS-DP Β (εξερχόμενος) 6 D Δυναμικό αναφοράς δεδομένων για το PROFIBUS-DP (μόνον για τις ανάγκες ελέγχου) 7 Εφεδρικό 8 VP Έξοδος Έξοδος +5 V (max. 10 ma) (μόνο για τις ανάγκες ελέγχου) 9 D Δυναμικό αναφοράς για το VP (ακροδέκτης 8) (μόνο για τις ανάγκες ελέγχου) 10 Εφεδρικό 11 4 V Είσοδος Τροφοδοσία τάσης 4 V για τα ηλεκτρονικά κυκλώματα της ομάδας και τους αισθητήρες 1 4 V Έξοδος Τροφοδοσία τάσης 4 V (γεφύρωση με τον ακροδέκτη X0/11) 13 Δυναμικό αναφοράς 0V4 14 Δυναμικό αναφοράς 0V4 15 Εφεδρικό 16 Εφεδρικό 17 Εφεδρικό 18 Εφεδρικό 3 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

33 Σύνδεση PROFIBUS Σύνδεση διανομέα πεδίου MFZ3W με το MFP Σύνδεση διανομέα πεδίου MFZ3W με το MFP.. Μονάδα σύνδεσης MFZ3W με μονάδα fieldbus MFP1, MFP και δύο ξεχωριστά κυκλώματα τάσης 4 V DC L3 L L1 PE L3 L L1 PE X mm (AWG10) MFZ3W + MFP1 MFP PE L1 L1 L L.5 mm (AWG1) 4 mm (AWG10) X0 X L3 L3 PE x 4 V DC A B 4V1 1 A B D VP A B PROFIBUS-DP [1] [1] D D 4 V 4 V VI4 VI4 A B 4V1 1 4V 4V 0673AXX 0 = στάθμη δυναμικού 0 1 = στάθμη δυναμικού 1 [1] Μεταλλικός σφιγκτήρας καλωδίου ηλεκτρομαγνητικής συμβατότητας Προσοχή: Η μονάδα σύνδεσης MFZ.3W διαθέτει μόνον ένα δυναμικό αναφοράς 4-V (). Με αυτό τον τρόπο τα δυναμικά αναφοράς δύο χωριστών κυκλωμάτων τάσης 4 V DC συνδέονται μεταξύ τους μέσω της συσκευής. Αντιστοίχηση ακροδεκτών Αρ. Ονομασία Κατεύθυνση Λειτουργία X0 1 A Είσοδος Αγωγός δεδομένων PROFIBUS-DP A (εισερχόμενος) B Είσοδος Αγωγός δεδομένων PROFIBUS-DP Β (εισερχόμενος) 3 D Δυναμικό αναφοράς δεδομένων για το PROFIBUS-DP (μόνον για τις ανάγκες ελέγχου) 4 Εφεδρικό 5 VP Έξοδος Έξοδος +5 V (max. 10 ma) (μόνο για τις ανάγκες ελέγχου) 6 A Έξοδος Αγωγός δεδομένων PROFIBUS-DP A (εξερχόμενος) 7 B Έξοδος Αγωγός δεδομένων PROFIBUS-DP Β (εξερχόμενος) 8 D Δυναμικό αναφοράς δεδομένων για το PROFIBUS-DP (μόνον για τις ανάγκες ελέγχου) 9 Εφεδρικό 10 D Δυναμικό αναφοράς για το VP (ακροδέκτης 5) (μόνο για τις ανάγκες ελέγχου) X1 1 4 V Είσοδος Τροφοδοσία τάσης 4 V για τα ηλεκτρονικά κυκλώματα της μονάδας, τους αισθητήρες και το MOVI-SWITCH 4 V Έξοδος Τροφοδοσία τάσης 4 V (γεφύρωση με τον ακροδέκτη X1/1) 3 Δυναμικό αναφοράς 0V4 4 Δυναμικό αναφοράς 0V4 5 VI4 Είσοδος Τροφοδοσία τάσης 4 V για ενεργοποιητές (ψηφιακές έξοδοι, οδήγηση MOVI-SWITCH ) 6 VI4 Έξοδος Τροφοδοσία τάσης 4 V για ενεργοποιητές (ψηφιακές έξοδοι), γεφύρωση με τον ακροδέκτη X1/5 7 Δυναμικό αναφοράς 0V4 8 Δυναμικό αναφοράς 0V4 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 33

34 9 Σύνδεση PROFIBUS Σύνδεση διανομέα πεδίου MFZ3W με το MFP.. Μονάδα σύνδεσης MFZ3W με μονάδα fieldbus MFP1, MFP και ένα κοινό κύκλωμα τάσης 4 V DC L3 L L1 PE L3 L L1 PE X mm (AWG10) MFZ3W + MFP1 MFP PE L1 L1 L L L3 L3 PE.5 mm (AWG1) 4 mm (AWG10) X0 X x 4 V DC A B 4V A B D VP A B D PROFIBUS-DP [1] [1] D 4 V 4 V VI4 VI4 A B 4V 06733AXX 0 = στάθμη δυναμικού 0 1 = στάθμη δυναμικού 1 [1] Μεταλλικός σφιγκτήρας καλωδίου ηλεκτρομαγνητικής συμβατότητας Αντιστοίχηση ακροδεκτών Αρ. Ονομασία Κατεύθυνση Λειτουργία X0 1 A Είσοδος Αγωγός δεδομένων PROFIBUS-DP A (εισερχόμενος) B Είσοδος Αγωγός δεδομένων PROFIBUS-DP Β (εισερχόμενος) 3 D Δυναμικό αναφοράς δεδομένων για το PROFIBUS-DP (μόνον για τις ανάγκες ελέγχου) 4 Εφεδρικό 5 VP Έξοδος Έξοδος +5 V (max. 10 ma) (μόνο για τις ανάγκες ελέγχου) 6 A Έξοδος Αγωγός δεδομένων PROFIBUS-DP A (εξερχόμενος) 7 B Έξοδος Αγωγός δεδομένων PROFIBUS-DP Β (εξερχόμενος) 8 D Δυναμικό αναφοράς δεδομένων για το PROFIBUS-DP (μόνον για τις ανάγκες ελέγχου) 9 Εφεδρικό 10 D Δυναμικό αναφοράς για το VP (ακροδέκτης 5) (μόνο για τις ανάγκες ελέγχου) X1 1 4 V Είσοδος Τροφοδοσία τάσης 4 V για τα ηλεκτρονικά κυκλώματα της μονάδας, τους αισθητήρες και το MOVI-SWITCH 4 V Έξοδος Τροφοδοσία τάσης 4 V (γεφύρωση με τον ακροδέκτη X1/1) 3 Δυναμικό αναφοράς 0V4 4 Δυναμικό αναφοράς 0V4 5 VI4 Είσοδος Τροφοδοσία τάσης 4 V για ενεργοποιητές (ψηφιακές έξοδοι, οδήγηση MOVI-SWITCH ) 6 VI4 Έξοδος Τροφοδοσία τάσης 4 V για ενεργοποιητές (ψηφιακές έξοδοι), γεφύρωση με τον ακροδέκτη X1/5 7 Δυναμικό αναφοράς 0V4 8 Δυναμικό αναφοράς 0V4 34 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

35 Σύνδεση PROFIBUS Σύνδεση διανομέα πεδίου MFZ6W.. με το MFP Σύνδεση διανομέα πεδίου MFZ6W.. με το MFP.. Μονάδα σύνδεσης MFZ6W.. με μονάδα fieldbus MFP1, MFP και δύο ξεχωριστά κυκλώματα τάσης 4 V DC L3 L L1 PE L3 L L1 PE + MFP1 () X PE L1 L1 L L L3 L3 PE 4 mm (AWG10) 10 mm (AWG8) MFZ6W MFP mm (AWG1) X x 4 V DC A B 4V1 1 4V (1) A B D A B PROFIBUS DP D (1) VP D 4 V 4 V VI4 VI4 A B 4V1 1 4V 60431AXX 0 = στάθμη δυναμικού 0 1 = στάθμη δυναμικού 1 [1] Μεταλλικός σφιγκτήρας καλωδίου ηλεκτρομαγνητικής συμβατότητας [] Αντιστοίχηση των ακροδεκτών από σελίδα 65 Υπόδειξη: Η μονάδα σύνδεσης MFZ6W.. διαθέτει μόνον ένα δυναμικό αναφοράς 0V4 (). Με αυτό τον τρόπο τα δυναμικά αναφοράς δύο χωριστών κυκλωμάτων τάσης 4 V DC συνδέονται μεταξύ τους στη συσκευή. Αντιστοίχηση ακροδεκτών Αρ. Ονομασία Κατεύθυνση Λειτουργία X0 1 A Είσοδος Αγωγός δεδομένων PROFIBUS-DP A (εισερχόμενος) B Είσοδος Αγωγός δεδομένων PROFIBUS-DP Β (εισερχόμενος) 3 D Δυναμικό αναφοράς δεδομένων για το PROFIBUS-DP (μόνον για τις ανάγκες ελέγχου) 4 A Έξοδος Αγωγός δεδομένων PROFIBUS-DP A (εξερχόμενος) 5 B Έξοδος Αγωγός δεδομένων PROFIBUS-DP Β (εξερχόμενος) 6 D Δυναμικό αναφοράς δεδομένων για το PROFIBUS-DP (μόνον για τις ανάγκες ελέγχου) 7 Εφεδρικό 8 VP Έξοδος Έξοδος +5 V (max. 10 ma) (μόνο για τις ανάγκες ελέγχου) 9 D Δυναμικό αναφοράς για το VP (ακροδέκτης 5) (μόνο για τις ανάγκες ελέγχου) 10 Εφεδρικό 11 4 V Είσοδος Τροφοδοσία τάσης 4 V για τα ηλεκτρονικά κυκλώματα της ομάδας και τους αισθητήρες 1 4 V Έξοδος Τροφοδοσία τάσης 4 V (γεφύρωση με τον ακροδέκτη X0/11) 13 Δυναμικό αναφοράς 0V4 14 Δυναμικό αναφοράς 0V4 15 VI4 Είσοδος Τροφοδοσία τάσης 4 V για ενεργοποιητές (ψηφιακές έξοδοι) 16 VI4 Έξοδος Τροφοδοσία τάσης 4 V για ενεργοποιητές (ψηφιακές έξοδοι), γεφύρωση με τον ακροδέκτη X0/15 17 Δυναμικό αναφοράς 0V4 18 Δυναμικό αναφοράς 0V4 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 35

36 9 Σύνδεση PROFIBUS Σύνδεση διανομέα πεδίου MFZ6W.. με το MFP.. Μονάδα σύνδεσης MFZ6W.. με μονάδα fieldbus MFP1, MFP και ένα κοινό κύκλωμα τάσης 4 V DC L3 L L1 PE L3 L L1 PE + MFP1 () X PE L1 L1 L L L3 L3 PE 4 mm (AWG10) 10 mm (AWG8) MFZ6W MFP mm (AWG1) X x 4 V DC A B 4V A B D A B D PROFIBUS (1) DP (1) VP D 4 V 4 V VI4 VI4 A B 4V 6043AXX 0 = στάθμη δυναμικού 0 1 = στάθμη δυναμικού 1 [1] Μεταλλικός σφιγκτήρας καλωδίου ηλεκτρομαγνητικής συμβατότητας [] Αντιστοίχηση των ακροδεκτών από σελίδα 65 Αντιστοίχηση ακροδεκτών Αρ. Ονομασία Κατεύθυνση Λειτουργία X0 1 A Είσοδος Αγωγός δεδομένων PROFIBUS-DP A (εισερχόμενος) B Είσοδος Αγωγός δεδομένων PROFIBUS-DP Β (εισερχόμενος) 3 D Δυναμικό αναφοράς δεδομένων για το PROFIBUS-DP (μόνον για τις ανάγκες ελέγχου) 4 A Έξοδος Αγωγός δεδομένων PROFIBUS-DP A (εξερχόμενος) 5 B Έξοδος Αγωγός δεδομένων PROFIBUS-DP Β (εξερχόμενος) 6 D Δυναμικό αναφοράς δεδομένων για το PROFIBUS-DP (μόνον για τις ανάγκες ελέγχου) 7 Εφεδρικό 8 VP Έξοδος Έξοδος +5 V (max. 10 ma) (μόνο για τις ανάγκες ελέγχου) 9 D Δυναμικό αναφοράς για το VP (ακροδέκτης 5) (μόνο για τις ανάγκες ελέγχου) 10 Εφεδρικό 11 4 V Είσοδος Τροφοδοσία τάσης 4 V για τα ηλεκτρονικά κυκλώματα της ομάδας και τους αισθητήρες 1 4 V Έξοδος Τροφοδοσία τάσης 4 V (γεφύρωση με τον ακροδέκτη X0/11) 13 Δυναμικό αναφοράς 0V4 14 Δυναμικό αναφοράς 0V4 15 VI4 Είσοδος Τροφοδοσία τάσης 4 V για ενεργοποιητές (ψηφιακές έξοδοι) 16 VI4 Έξοδος Τροφοδοσία τάσης 4 V για ενεργοποιητές (ψηφιακές έξοδοι), γεφύρωση με τον ακροδέκτη X0/15 17 Δυναμικό αναφοράς 0V4 18 Δυναμικό αναφοράς 0V4 36 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

37 Σύνδεση PROFIBUS Σύνδεση εισόδων/εξόδων (I/O) των διεπαφών fieldbus MF Σύνδεση εισόδων/εξόδων (I/O) των διεπαφών fieldbus MF.. Σύνδεση μέσω ακροδεκτών MFZ6W.. σε συνδυασμό με MFP1 MFP X0 DI0 19 VO4 DI1 VO4 DI VO4 DI3 VO4 DO0 DO1 VI [1] 60435AXX [1] Ο βραχυκλωτήρας κλώνων είναι καλωδιωμένος από το εργοστάσιο. Είναι αναγκαίος για τη λειτουργία και δεν πρέπει να αφαιρεθεί. 1 = στάθμη δυναμικού 1 Αρ. Ονομασία Κατεύθυνση Λειτουργία X0 19 DI0 Είσοδος Σήμα μεταγωγής από τον αισθητήρα 1 κατειλημμένο για το MOVI-SWITCH 0 Δυναμικό αναφοράς 0V4 για τον αισθητήρα 1 1 V04 Έξοδος Τροφοδοσία τάσης 4 V για τον αισθητήρα 1 DI1 Είσοδος Σήμα μεταγωγής από τον αισθητήρα 3 Δυναμικό αναφοράς 0V4 για τον αισθητήρα 4 V04 Έξοδος Τροφοδοσία τάσης 4 V για τον αισθητήρα 5 DI Είσοδος Σήμα μεταγωγής από τον αισθητήρα 3 6 Δυναμικό αναφοράς 0V4 για τον αισθητήρα 3 7 V04 Έξοδος Τροφοδοσία τάσης 4 V για τον αισθητήρα 3 8 DI3 Είσοδος Σήμα μεταγωγής από τον αισθητήρα 4 9 Δυναμικό αναφοράς 0V4 για τον αισθητήρα 4 30 V04 Έξοδος Τροφοδοσία τάσης 4 V για τον αισθητήρα 4 31 DO0 Έξοδος Σήμα μεταγωγής από τον ενεργοποιητή 1 κατειλημμένο για το MOVI-SWITCH 3 Δυναμικό αναφοράς 0V4 για τον ενεργοποιητή 1 33 DO1 Έξοδος Σήμα μεταγωγής από τον ενεργοποιητή (συνδεδεμένο στη σύνδεση του MOVI-SWITCH -S/CB0) 34 Δυναμικό αναφοράς 0V4 για τον ενεργοποιητή 35 VI4 Είσοδος Τροφοδοσία τάσης 4 V για ενεργοποιητές γεφύρωση με τον ακροδέκτη 15 ή Δυναμικό αναφοράς 0V4 για ενεργοποιητές γεφυρωμένους με τον ακροδέκτη 17 ή 18 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 37

38 9 Σύνδεση PROFIBUS Σύνδεση διαύλου με προαιρετική τεχνική σύνδεσης 9.5 Σύνδεση διαύλου με προαιρετική τεχνική σύνδεσης Φλάντζα σύνδεσης AF Η φλάντζα σύνδεσης AF μπορεί, αντί της τυπικής έκδοσης AF0, να συνδυαστεί εναλλακτικά με τον διανομέα πεδίου για PROFIBUS MFZ6W... Το AF διαθέτει ένα κουμπωτό σύστημα M1 για τη σύνδεση PROFIBUS. Στην πλευρά της συσκευής έχει τοποθετηθεί ένα βύσμα X11 για το εισερχόμενο και μία υποδοχή X1 για το εξερχόμενο PROFIBUS. Οι σύνδεσμοι M1 έχουν διαμορφωθεί σε "κωδικοποίηση Reverse Key" (περιγράφεται συχνά και ως κωδικοποίηση B ή W). [] [3] [4] [5] [1] [6] [7] 60788AXX [1] Εμπρόσθιο έλασμα [] Βύσμα M1, εισερχόμενο PROFIBUS (X11) [3] Προστατευτικό καπάκι [4] Υποδοχή M1, εξερχόμενο PROFIBUS (X1) [5] Προστατευτικό καπάκι [6] Βιδωτή τάπα Μ0 [7] Βιδωτή τάπα Μ5 Η φλάντζα σύνδεσης AF αντιστοιχεί στις προδιαγραφές της οδηγίας PROFIBUS Αρ..141 "Τεχνική σύνδεσης για Profibus". Αντίθετα από την τυπική έκδοση, εάν χρησιμοποιηθεί η AF δεν επιτρέπεται πλέον να χρησιμοποιηθεί η απόληξη διαύλου που υπάρχει στη μονάδα MFP. Άντ' αυτού θα πρέπει να χρησιμοποιηθεί μία κουμπωτή απόληξη διαύλου (M1) στη θέση της υποδοχής X1 του εξερχόμενου διαύλου στον τελευταίο συνδρομητή! 38 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

39 Σύνδεση PROFIBUS Σύνδεση διαύλου με προαιρετική τεχνική σύνδεσης 9 Συνδεσμολογία και αντιστοίχηση ακίδων στο AF GN RD BN BU RD GN X11 X AXX Βύσμα M1 X11 Ακίδα 1 Ακίδα Ακίδα 3 Ακίδα 4 Ακίδα 5 Σπείρωμα Ελεύθερο PROFIBUS Αγωγός A (εισερχόμενος) Ελεύθερο PROFIBUS Αγωγός Β (εισερχόμενος) Ελεύθερο Θωράκιση ή γείωση προστασίας Βύσμα M1 X1 Ακίδα 1 Τάση τροφοδοσίας VP 5 V για την αντίσταση απόληξης Ακίδα PROFIBUS Αγωγός A (εξερχόμενος) Ακίδα 3 Δυναμικό αναφοράς D στο VP (ακίδα 1) Ακίδα 4 PROFIBUS Αγωγός Β (εξερχόμενος) Ακίδα 5 Ελεύθερο Σπείρωμα Θωράκιση ή γείωση προστασίας Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 39

40 10 Σύνδεση με InterBus Σύνδεση InterBus με χάλκινο αγωγό 10 Σύνδεση με InterBus 10.1 Σύνδεση InterBus με χάλκινο αγωγό Τύποι σύνδεσης InterBus Οι διεπαφές fieldbus MFI μπορούν να χρησιμοποιηθούν τόσο στον απομακρυσμένο δίαυλο, όσο και στον απομακρυσμένο δίαυλο εγκατάστασης. Η ουσιαστική διαφορά αυτών των τύπων εντοπίζεται στη δομή του καλωδίου διαύλου. Τα κανονικά καλώδια απομακρυσμένου διαύλου αποτελούνται από δίκλωνους αγωγούς μεταφοράς δεδομένων συνεστραμμένους ανά 3 ζεύγη. Στον απομακρυσμένο δίαυλο εγκατάστασης εκτός από τους κλώνους για τη μεταφορά δεδομένων, ενδέχεται να συμπεριλαμβάνεται στο ίδιο καλώδιο η τροφοδοσία του MFI και των ενεργών αισθητήρων. Σύνδεση απομακρυσμένου διαύλου Η τυπική σύνδεση απομακρυσμένου διαύλου για συσκευές IP0 πραγματοποιείται με ένα βύσμα Sub D 9 πόλων. Τα παρακάτω παραδείγματα καλωδίωσης δείχνουν τον τρόπο με τον οποίο το MFI συνδέεται στις προπορευόμενες ή επερχόμενες συσκευές με το βύσμα Sub D των 9 πόλων. INTERBUS Master [1] MFI/MQI UL RC MFI INTERBUS BA TR RD [] SYS-F [1] MFI/MQI [3] UL RC MFI INTERBUS BA TR RD SYS-F [3] MFI/MQI UL RC MFI INTERBUS BA TR RD SYS-F [3] 06130AXX [1] max. 400 m (max. 100 ft.) [] max. 1.8 km (max. 8 miles) [3] Ηλεκτροκινητήρας 40 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH

41 Σύνδεση με InterBus Σύνδεση InterBus με χάλκινο αγωγό 10 Τύπος ισχύος D9-MFI (Sub D 9 πόλων στο MFI) Τύπος ισχύος MFI-D9 (MFI σε Sub D 9 πόλων) Ο εισερχόμενος απομακρυσμένος δίαυλος συνδέεται με την προπορευόμενη μονάδα InterBus μέσω αρσενικού βύσματος Sub D 9 πόλων. Η επερχόμενη μονάδα InterBus συνδέεται με ένα θηλυκό βύσμα Sub D 9 πόλων. MFZ11 (InterBus) [4] X GN YE 3 PK GY 4 BN GN YE PK GY BN V DC [5] DO /DO DI /DI COM [1] [] [] [7] [3] 1 DO 6 /DO DI 7 /DI 3 COM [7] [6] 05973AXX 0 = στάθμη δυναμικού 0 1 = στάθμη δυναμικού 1 [1] Εισερχόμενο καλώδιο απομακρυσμένου διαύλου [] Συνδέστε τη θωράκιση του εισερχόμενου/εξερχόμενου καλωδίου απομακρυσμένου διαύλου με έναν μεταλλικό σφιγκτήρα καλωδίου ΗMΣ στο περίβλημα MFZ. [3] Εξερχόμενο καλώδιο απομακρυσμένου διαύλου [4] Αντιστοίχηση των ακροδεκτών από σελίδα 65 [5] Αρσενικό βύσμα Sub-D, 9-πολικό [6] Θηλυκό βύσμα Sub D, 9 πόλων [7] Σφιγκτήρας Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH 41

42 UL RC BA TR RD SYS-F UL RC BA TR RD SYS-F UL RC BA TR RD SYS-F 10 Σύνδεση με InterBus Σύνδεση InterBus με χάλκινο αγωγό Διασύνδεση απομακρυσμένου διαύλου εγκατάστασης Για τον απομακρυσμένο δίαυλο εγκατάστασης χρησιμοποιείται ένας αγωγός 8 κλώνων. Εκτός από τους κλώνους για τη μεταφορά δεδομένων συμπεριλαμβάνεται και η τροφοδοσία τάσης 4 V DC για τα ηλεκτρονικά κυκλώματα MFI και τους ενεργούς αισθητήρες. [1] [5] IBS IP CBK MFI/MQI MFI/MQI MFI/MQI [4] MFI INTERBUS MFI INTERBUS MFI INTERBUS [] [3] [6] [6] [6] 05975AXX [1] Εισερχόμενος απομακρυσμένος δίαυλος [] Εξερχόμενος απομακρυσμένος δίαυλος [3] Τροφοδοσία 4 V [4] Ακροδέκτης απομακρυσμένου διαύλου εγκατάστασης [5] Απομακρυσμένος δίαυλος εγκατάστασης έως 50 m [6] Κινητήρας Ο μέγιστος αριθμός των μονάδων που μπορούν να συνδεθούν σε έναν ακροδέκτη απομακρυσμένου διαύλου εγκατάστασης, εξαρτάται από την κατανάλωση ρεύματος κάθε μονάδας. 4 Εγχειρίδιο Διεπαφές fieldbus/διανομέας πεδίου για τον έλεγχο του MOVI-SWITCH
