Μελέτη και κατασκευή διώροφου προκατασκευασµένου βιοµηχανικού κτιρίου στην περιοχή της επισκευαστικής βάσης του Λιµενικού Σώµατος στην Ελευσίνα

Transcript

1 Μελέτη και κατασκευή διώροφου προκατασκευασµένου βιοµηχανικού κτιρίου στην περιοχή της επισκευαστικής βάσης του Λιµενικού Σώµατος στην Ελευσίνα Σ. Γ. Τσουκαντάς ρ. Πολιτικός Μηχανικός, Επ. Καθηγητής Ε.Μ.Π. Γ.. Κρεµµύδα, Α. X. Κρίθαρης, Α. Π. Αραβανή ιπλωµατούχοι Πολιτικοί Μηχανικοί Ο. Γ. Κούρτα, Ι. Ε. Τζουβαδάκης ιπλωµατούχοι Αρχιτέκτονες Μηχανικοί Λέξεις κλειδιά: ιώροφο προκατασκευασµένο βιοµηχανικό κτίριο, γραµµικά προκατασκευασµένα στοιχεία, επιτόπου εγχυνόµενα τοιχώµατα, προένταση κλίνης, πάσσαλοι, χαλικοπάσσαλοι, υψηλά φορτία στις εδαφόπλακες, προσοµοίωση χωρικού µοντέλου ΠΕΡΙΛΗΨΗ: Στην παρούσα εργασία γίνεται συνοπτική περιγραφή και παρουσίαση της µελέτης και κατασκευής ενός διώροφου προκατασκευασµένου βιοµηχανικού κτιρίου, στην περιοχή της επισκευαστικής βάσης του Λιµενικού Σώµατος στην Ελευσίνα. Παρουσιάζεται και περιγράφεται η δοµή του Φ.Ο. του συνόλου του έργου, µε σύντοµες αναφορές και σχόλια στα µεµονωµένα γραµµικά προκατασκευασµένα στοιχεία που τον συνθέτουν, στην κατασκευαστική διαδικασία που ακολουθήθηκε και στις επιµέρους µελετητικές δυσχέρειες και λύσεις που αφορούν στην ανάλυση και κατασκευή του κτιρίου. Η παρούσα εργασία συνοδεύεται και από φωτογραφίες του έργου από τη φάση της κατασκευής του και την τελική του µορφή. Η ιδιοτυπία του έργου έγκειται και στο δυσµενές υπέδαφος της περιοχής, στις υψηλές απαιτήσεις φορτίων στις εδαφόπλακες λόγω της χρήσης του κτιρίου, στο µεγάλο ύψος του και στις µεγάλου µήκους προεντεταµένες δοκούς που απαιτήθηκαν για την υλοποίηση της οροφής του. 1. ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ Το εν λόγω κτίριο αποτελεί ένα βιοµηχανικό κτίριο συντήρησης σκαφών το οποίο κατασκευάστηκε στην περιοχή της επισκευαστικής βάσης του Λιµενικού Σώµατος στην Ελευσίνα, από την εταιρεία Έδραση Χ. Ψαλλίδας ΑΤΕ. Πρόκειται για ένα κτίριο που συντίθεται από τον κυρίως βιοµηχανικό ισόγειο χώρο και από δύο κτίρια εκατέρωθεν αυτού που διαθέτουν και ενδιάµεσα µεσοπατώµατα. Η συνολική επιφάνεια του κτιρίου είναι περίπου 5.000τ.µ. Ο συνολικός χρόνος περάτωσης του έργου ανήλθε σε 12 µήνες. Το κτίριο έχει συνολικές εξωτερικές διαστάσεις 8.70µ x 72.00µ και διαµορφώνεται όπως φαίνεται στο Σχήµα 1 από τον ισόγειο βιοµηχανικό χώρο και δύο επιµήκη κτίρια γραφείων, τα οποία διήκουν παράλληλα µεταξύ τους και σε απόσταση 0.00µ. Συγκεκριµένα, ο βιοµηχανικός χώρος του ισογείου, έχει κάτοψη περίπου 2.10τ.µ. Οι εξωτερικές αξονικές διαστάσεις του είναι 0.00µ. x 72.00µ. και κατασκευάστηκε σε κάνναβο ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0 1

2 υποστυλωµάτων 0.00µ. x 7.µ. (σε ένα φάτνωµα). Το καθαρό ύψος του ισογείου είναι 11.00µ. κάτω από το πέλµα των κυρίων προεντεταµένων δοκών. Τα δύο κτίρια γραφείων διαθέτουν κάτοψη περίπου 75τ.µ το καθένα και έχουν εξωτερικές αξονικές διαστάσεις 9.5µ x 72.00µ. Συντίθενται από δύο παράλληλες σειρές υποστυλωµάτων το καθένα, µε αξονική απόσταση κατά τη διαµήκη έννοια του κτιρίου ίση µε 7.µ. Τα εν λόγω κτίρια διαθέτουν έναν πλήρη όροφο µε µικτό ύψος ισογείου.5µ και κατά τµήµατα διαθέτουν και ενδιάµεσα µεσοπατώµατα µε µικτό ύψος ισογείου.5µ Α Β Γ Ε Ζ HEA 180 Α Β Γ Ε Ζ Ζ Ε Γ Β Α Σχήµα 1. Κάτοψη κτιρίου ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΣΚΕΛΕΤΟΥ ΤΩΝ ΚΤΙΡΙΩΝ Το κτίριο κατασκευάστηκαν µε την µέθοδο της γραµµικής βαριάς προκατασκευής, εκτός των χώρων των δύο κεντρικών κλιµακοστασίων και των προβλεπόµενων αντισεισµικών τοιχωµάτων που διατίθενται στο κτίριο και τα οποία κατασκευάστηκαν από επιτόπου εγχυνόµενο σκυρόδεµα. Γενικά, ο σκελετός του κτιρίου συντίθεται από προκατασκευασµένους στύλους, οι οποίοι τοποθετούνται σε ειδικά διαµορφωµένες προκατασκευασµένες θήκες θεµελιώσεως, επί των κεφαλοδέσµων. Η κεφαλή των στύλων είναι κατάλληλα διαµορφωµένη για την υποδοχή των προεντεταµένων κυρίων δοκών (ζευκτών) του βιοµηχανικού χώρου ή των µη προεντεταµένων κύριων δοκών των κτιρίων γραφείων, ενώ συνάµα (τα υποστυλώµατα) φέρουν ειδική διαµόρφωση των πλαϊνών παρειών για την υποδοχή των προκατασκευασµένων τοιχωµάτων πλαγιοκαλύψεως. Στις στάθµες ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0 2

3 των ορόφων και των γερανοδοκών προβλέπονταν κατάλληλοι βραχείς πρόβολοι για την έδραση των κυρίων δοκών και γερανοδοκών. Επί των άνω πελµάτων των µικρών αυτών προβόλων διατίθενται οι κατάλληλες αναµονές οπλισµών για τη σύνδεση των στύλων µε τις κύριες δοκούς και γερανοδοκούς. Οι πλάκες στην οροφή του κτιρίου διήκουν κατά την εγκάρσια διεύθυνση από αυτή των πλακών των µεσοπατωµάτων και των ορόφων των κτιρίων γραφείων και εδράζονται επί του άνω πέλµατος των προεντεταµένων κύριων δοκών και των κεκλιµένων δοκών οροφής (βλ. Φωτογρ.). Για την εξασφάλιση διαφραγµατικής λειτουργίας, διαστρώνεται έγχυτο επιτόπου σκυρόδεµα για τη διαµόρφωση των συνδέσεων, αφενός µεταξύ των πλακών αφετέρου µεταξύ πλακών και δοκών. Οι δοκοί συνδέσεως της εξωτερικής σειράς των υποστυλωµάτων των κτιρίων γραφείων κατά µήκος των 7.µ., πέραν της στατικής τους λειτουργίας χρησιµεύουν και για τη συλλογή και απορροή των οµβρίων υδάτων, λόγω της ειδικής τους διατοµής που είναι τύπου υδρορρόης. Κατά µήκος του άξονα γειτνίασης του βιοµηχανικού κτιρίου µε τα κτίρια γραφείων, δεν διατίθενται δοκοί µορφής υδρορρόης (εφ όσον η οροφή είναι κεκλιµένη και τα όµβρια συλλέγονται στο πέρας του κτιρίου µέσω των υδρορροών που αναφέρθηκαν προηγουµένως) διατίθενται ωστόσο δοκοί ορθογωνικής διατοµής για τη σύνδεση των υποστυλωµάτων και προς αυτή τη διεύθυνση. Τα κλιµακοστάσια βρίσκονται περί το µέσο της κατόψεως έκαστου κτιρίου γραφείων και διαµορφώθηκαν από επιτόπου εγχυνόµενα τοιχώµατα και πλάκες. Από τα προκατασκευασµένα υποστυλώµατα τα οποία βρίσκονται σε επαφή µε τα εν λόγω χυτά τοιχεία προεξέχουν αναµονές, µε σκοπό την εξασφάλιση διεπιφάνειας επαρκούς αντοχής, την ενιαία στατική λειτουργία και τη συµµετοχή των τοιχωµάτων στην ανάληψη των σεισµικών δράσεων. Εκτός αυτών, διατίθενται συνολικά και οχτώ επιπλέον τοιχώµατα επιτόπου εγχυνόµενα. Καθένα απ αυτά δεσµεύει τις παρειές των εκεί προκατασκευασµένων υποστυλωµάτων, µέσω κατάλληλων αναµονών. Τα τοιχώµατα αυτά εκτείνονται καθ ύψος έως την κεφαλή των προκατασκευασµένων υποστυλωµάτων και µαζί µε τα τοιχώµατα των κλιµακοστασίων αυξάνουν τη συνολική δυσκαµψία του στατικού συστήµατος, µειώνοντας δραστικά τις µετατοπίσεις και παραλαµβάνοντας µεγάλο µέρος των σεισµικών δράσεων. Στις µετώπες των κτιρίων, διατίθενται δύο υποστυλώµατα ανά παρειά για την έδραση επ αυτών επιτόπου εγχυνόµενων δοκών µήκους 21.50µ (βλ.φωτογρ.2). Οι δοκοί αυτές χρησιµεύουν για τη στήριξη επ αυτών των τοιχωµάτων πλαγιοκάλυψης του αετώµατος των εισόδων του κτιρίου. Περιµετρικά το κτίριο καλύπτεται από προκατασκευασµένα µη φέροντα τοιχώµατα τύπου "σάντουιτς", είτε µε ανοίγµατα (πόρτες), είτε ολόσωµα, σύµφωνα µε τις απαιτήσεις της αρχιτεκτονικής µελέτης. Οµοίως και στις θέσεις διαχωρισµού του βιοµηχανικού χώρου από τα κτίρια γραφείων διατίθενται προκατασκευασµένα µη φέροντα τοιχώµατα.. ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΠΑΡΟΥΣΙΑΣΗ ΤΩΝ ΕΠΙΜΕΡΟΥΣ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ ΠΟΥ ΣΥΝΘΕΤΟΥΝ ΤΟΝ ΦΕΡΟΝΤΑ ΟΡΓΑΝΙΣΜΟ Ειδικότερα τα στοιχεία που συνθέτουν τον προκατασκευασµένο Φ.Ο. είναι: Θήκες θεµελιώσεως Οι θήκες θεµελιώσεως κατασκευάστηκαν από προκατασκευασµένο οπλισµένο σκυρόδεµα. Το κενό µεταξύ της θήκης θεµελίωσης και του σώµατος του στύλου πληρώθηκε µε σκυρόδεµα κατάλληλης κοκκοµετρικής σύνθεσης. Το σώµα των θηκών θεµελιώσεως συνδέθηκε µε το επίσης επιτόπου εγχυνόµενο σκυρόδεµα των κεφαλοδέσµων µε κατάλληλες αναµονές. ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0

4 Υποστυλώµατα Τα υποστυλώµατα κατασκευάστηκαν ολόσωµα (βλ. Σχ. 2) από προκατασκευασµένο οπλισµένο σκυρόδεµα ποιότητας C/25. Είναι ορθογωνικής διατοµής, διαστάσεων 0x80εκ. και φέρουν στις στάθµες των ορόφων και της γερανογέφυρας βραχείς προβόλους για τη στήριξη επ αυτών των κυρίων δοκών ή των γερανοδοκών ΣΤΑΘΜΗ ΠΑΤΑΡΙΟΥ A A ΚΕΦΑΛΗ ΣΤΥΛΟΥ ΣΤΑΘΜΗ ΠΑΤΑΡΙΟΥ B B ΚΕΦΑΛΗ ΣΤΥΛΟΥ ΣΤΑΘΜΗ ΑΠΕ ΟΥ TOMH A-A ΟΨΗ 1 ΟΨΗ 2 Σχήµα 2 Γεωµετρία και οπλισµός τυπικού υποστυλώµατος Προεντεταµένες κύριες δοκοί Οι κύριες δοκοί (ζευκτά) (βλ. Σχ. ) είναι προεντεταµένες µε χάλυβα προεντάσεως 1700/1900 και ποιότητα σκυροδέµατος C0/7. Πρόκειται για δοκούς διπλού Τ, µεταβλητής καθ' ύψος διατοµής ως προς τη γεωµετρία τους και µήκους περί τα 0.00µ. Η εφαρµογή της προεντάσεως πραγµατοποιήθηκε σε κλίνη προεντάσεως, µέσω ευθύγραµµων τενόντων µε εξασφάλιση της δύναµης προεντάσεως µέσω δυνάµεων συνάφειας επι τόπου σκυρόδεµα 2Φ TOMH Συνδετήρες κορµού αναµονές από προκ/νη πλάκα Φ8/ OΠΕΣ Φ80 ΚΑΤΟΨΗ TOMH A-A Σχήµα. Γεωµετρία και οπλισµός προεντεταµένης κύριας δοκού (ζευκτού) οροφής ορόφου Πρόπλακες ΤΤ Οι πρόπλακες ΤΤ χρησιµοποιήθηκαν για τη µόρφωση των ενδιάµεσων σταθµών των κτιρίων γραφείων. Είναι τύπου "διπλού ταυ" και πλάτους περί τα 2.50m (βλ. Σχ. ). ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0

5 Η άνω επιφάνεια των προπλακών ήταν προετοιµασµένη να δεχθεί πρόσθετη επί τόπου στρώση σκυροδέµατος, γι' αυτό και διαµορφώθηκε µε τραχεία επιφάνεια σκυροδέµατος και πρόβλεψη οπλισµού συναφείας Φ12 1Φ Φ12 #T ΚΑΤΟΨΗ 1Φ12 1Φ Φ TOMH A-A #Τ11 7 Αγκιστρα ανάρτησης 0.5 2Φ Φ12 Αγκιστρα ανάρτησης Σχήµα. Γεωµετρία και οπλισµός τυπικής πρόπλακας οροφής ισογείου οκοί διπλού L των κτιρίων γραφείων Επ' αυτών έγινε η έδραση των προπλακών ΤΤ των ορόφων των κτιρίων γραφείων (βλ. Σχ. 5). Ε ΡΑΣΗ ΣΤΟ ΦΟΥΡΟΥΣΙ.0 55 Ε ΡΑΣΗ ΣΤΗΝ ΚΕΦΑΛΗ ΤΟΥ ΣΤΥΛΟΥ 9 ΑΝΑΜΟΝΕΣ Φ 8/ ΚΕΚΑΜΕΝΕΣ ΣΤΟ ΕΡΓΟ ΟΠΕΣ Φ ΟΨΗ ΟΚΟΥ.05 8A ΑΞΟΝΕΣ Ε ΡΑΣΗΣ Ν ΕΥΡΩΝ Π ΛΑΚΩΝ ΠΡΟΣΘ. ΣΥΝ. Φ ΟΠΕΣ Φ 50 2 Φ 1 2 Φ 1 1 Φ Φ A1 Φ 25 Φ ΟΠΕΣ Φ 50 ΚΑΤΟΨΗ ΟΚΟΥ ΟΠΕΣ Φ ΛΕΠΤΟΜΕΡΕΙΑ ΑΚΡΟΥ ΟΚΟΥ 2 ΟΠΕΣ Φ 80 2 Φ Φ Φ x2Φ 1 2x2Φ A Σχήµα 5. Γεωµετρία και οπλισµός δοκού L των κτιρίων γραφείων 2x2Φ 1 2x2Φ 1 5 Πλάκες οροφής ΤΤ Οι πλάκες της οροφής του ορόφου είναι τύπου "διπλού ταυ", µήκους όση η απόσταση µεταξύ των ζευκτών και πλάτους περί τα 2.50m. Φέρουν στρώση διογκωµένης πολυστερίνης πάχους 5εκ.-ώστε να καλύπτονται και θέµατα θερµοµόνωσης της οροφής (βλ. Σχ. ). Οι νευρώσεις της προκατασκευασµένης πλάκας έχουν στατικό ύψος εκ., ενώ το τµήµα της πρόπλακας µεταξύ τους έχει πάχος 5εκ. Οι πλάκες συνδέονται µεταξύ τους σε όλες τις θέσεις µέσω αναµονών, επί τόπου σκυροδέµατος και πρόσθετων (διαµήκων και εγκάρσιων) οπλισµών. 0 ΚΑΤΟΨΗ 1Φ Φ12 1Φ12 1Φ Πλέγµα Φ8/ Φ8/ Φ12/δοκίδα Φ8/0 #T11 1 2Φ22/δοκίδα Αγκιστρα ανάρτησης Πλέγµα Φ8/ TOMH A-A Φ22/δοκίδα Σχήµα. Γεωµετρία και οπλισµός τυπικής πλάκας οροφής ΤΤ 5 Φ12 Αγκιστρα ανάρτησης 5 Σχήµα ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0 5

6 81 Υδρορρόες Είναι διατοµής U (βλ. Σχ. 7) και χρησιµεύουν ως δοκοί κατά την διαµήκη έννοια του κτιρίου αλλά και ως υδρορρόες ταυτόχρονα. 2Φ1 7 2Φ12/παρειά Φ12/παρειά Συνδ. Φ8/7.5 Φ/παρειά 2Φ8/παρειά 1 2Φ1/παρειά 5.9 Συνδ. Φ/ Φ12/παρειά 5 2Φ12/παρειά Φ12/παρειά 1.00 Συνδ. Φ8/7.5 Σχήµα 7. Γεωµετρία και οπλισµός τυπικής δευτερεύουσας δοκού τύπου υδρορρόης 7 2Φ οκού διπλού Τ Είναι δοκοί διατοµής διπλού Τ (βλ. Σχ. 8) και χρησιµοποιήθηκαν ως κύριες δοκοί για την µόρφωση της οροφής των κτιρίων γραφείων. 1 Φ οπές Φ50 2 ΟΠΕΣ Φ50 1 Φ Φ α α Φ8/0 Λεπτοµερεια ανω πελµατος Φ8 ακραίας δοκου 1 2Φ 1Φ συνδετήρες 1Φ 1 1 1Φ 1Φ 2 Φ οριζ.φουρκέτες Φ12 5 Φ ΟΠΕΣ Φ50 Τοµή α-α Σχήµα 8. Γεωµετρία και οπλισµός δοκού διπλού Τ Περιµετρικές δοκοί ορθογωνικής διατοµής Χρησιµοποιήθηκαν ως δευτερεύουσες δοκοί κατά µήκος του άξονα γειτνίασης της οροφής του βιοµηχανικού κτιρίου και των κτιρίων γραφείων (βλ. Σχ. 9). ΟΠΗ Φ50 ΟΠΗ Φ50 1 Φ1 1 Φ1 700 ΚΑΤΟΨΗ 50 A 1 Φ1 50 B 90 x2φ12 90 x2φ Φ1 x2φ12 A 2 Φ Συνδ. Φ/12 Συνδ. Φ8/12.5 Συνδ. Φ/12 Σχήµα 9. Γεωµετρία και οπλισµός περιµετρικής δοκού 0 B 2Φ1 2 Φ1 2 Φ1 ΤΟΜΗ Α-Α ΤΟΜΗ Β-Β Γερανοδοκοί Πρόκειται για δοκούς ορθογωνικής διατοµής (βλ. Σχ. ) που χρησιµεύουν στη λειτουργία της γερανογέφυρας. Οι εν λόγω δοκοί σχεδιάστηκαν για φορτίο γερανογέφυρας tn. ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0

7 719 0 ΟΠΗ Φ50 ΟΠΗ Φ ΚΑΤΟΨΗ ΟΠΗ Φ0 ΟΠΗ Φ0 2 Φ Φ12 ΟΨΗ Φ12 2 Φ1 A 5 Φ Φ Φ12 5 Φ1 1 5Φ Φ12 A Συνδ. Φ8/12.5 ιτµ. Σχήµα. Γεωµετρία και οπλισµός γερανοδοκού 0 Φ1 0 5 Φ12 Τοµή A-A. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΛΟΙΠΩΝ ΣΤΟΙΧΕΙΩΝ ΠΟΥ ΣΥΝΘΕΤΟΥΝ ΤΟΝ ΦΕΡΟΝΤΑ ΟΡΓΑΝΙΣΜΟ Πάσσαλοι - Κεφαλόδεσµοι - Συνδετήριες δοκοί Οι πάσσαλοι και οι κεφαλόδεσµοι αυτών κατασκευάσθηκαν από επιτόπου εγχυνόµενο σκυρόδεµα. Η έγχυση του σκυροδέµατος πραγµατοποιήθηκε µετά την ορθή χάραξη της θέσεως και την όπλιση των θηκών υποδοχής των υποστυλωµάτων, η πάκτωση των οποίων µε τους κεφαλόδεσµους υλοποιήθηκε µέσω ειδικών αναµονών οπλισµών. Η σύνδεση µεταξύ των κεφαλοδέσµων πραγµατοποιήθηκε από συνδετήριες δοκούς κατάλληλης διατοµής και οπλισµού. Τοιχώµατα κλιµακοστασίων και πρόσθετα αντισεισµικά τοιχώµατα Τα τοιχώµατα αυτά κατασκευάσθηκαν µέσω µεταλλότυπων από χυτό επιτόπου σκυρόδεµα, πάχους 25εκ. Τα τοιχώµατα εδράζονται επί του εδάφους µε πέλµα κατάλληλης διατοµής. Επιτόπου εγχυνόµενες δοκοί στις µετώπες µήκους 21.50µ. Πρόκειται για δοκούς που σκυροδετήθηκαν επιτόπου του έργου, διατοµής ανεστραµµένου Τ, συνολικού ύψους 1.50µ, πλάτους κάτω πέλµατος 2.5µ και πλάτους κορµού 0.0µ. Οι εν λόγω δοκοί εδράζονται στην κεφαλή προκατασκευασµένων υποστυλωµάτων (βλ.φωτογρ.2) και χρησιµοποιούνται για την στήριξη επ αυτών των τοιχωµάτων κάλυψης του αετώµατος από την εξωτερική παρειά του κτιρίου και την επικοινωνία µεταξύ των κτιρίων γραφείων στη στάθµη αυτή από την εσωτερική παρειά. 5. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΜΗ ΦΕΡΟΝΤΩΝ ΣΤΟΙΧΕΙΩΝ ΤΩΝ ΚΤΙΡΙΩΝ Πρόκειται για τα στοιχεία πλαγιοκάλυψης και τα στοιχεία διαχωρισµού του βιοµηχανικού χώρου από τα κτίρια γραφείων. Η πλαγιοκάλυψη πραγµατοποιήθηκε από προκατασκευασµένα τοιχώµατα τύπου "σάντουιτς", τα οποία φέρουν τρεις εσωτερικές στρώσεις (και περικλείονται από ολόσωµη στρώση εκ σκυροδέµατος) ως ακολούθως: ύο στρώσεις από σκυρόδεµα (την εσωτερική και την εξωτερική), πάχους 5εκ. η κάθε µία και εσωτερική στρώση (µεταξύ των δύο προαναφερθησών) πάχους εκ. εκ διογκωµένης πολυστερίνης. Τα τοιχώµατα αυτά έχουν µήκος όσο η απόσταση µεταξύ των υποστυλωµάτων και ύψος 2.0~2.50m. Στις κατακόρυφες απολήξεις τους τα τοιχεία πλαγιοκάλυψης στηρίζονται αρθρωτά - ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0 7

8 συρταρωτά σε ειδικές διαµήκεις εσοχές των υποστυλωµάτων. Στις οριζόντιες απολήξεις τους τα τοιχώµατα έχουν διατοµή αρσενικού (το πάνω τοίχωµα) και θηλυκού (το κάτω τοίχωµα) για την εξασφάλιση της στεγανότητας των οριζοντίων αρµών καθώς και για την εξασφάλιση της επιπεδότητας του συνολικού τελικού τοιχώµατος.. ΥΣΧΕΡΕΙΕΣ ΚΑΙ Ι ΙΑΙΤΕΡΕΣ ΑΠΑΙΤΗΣΕΙΣ ΠΟΥ ΑΦΟΡΟΥΝ ΣΤΟ ΣΧΕ ΙΑΣΜΟ ΚΑΙ ΤΗΝ ΚΑΤΑΣΚΕΥΗ ΤΟΥ ΕΡΓΟΥ a. Υψηλές απαιτήσεις φορτίων στα δάπεδα επί εδάφους Για τον σχεδιασµό των εγκαταστάσεων του κτιρίου και συγκεκριµένα των δαπέδων του κτιρίου, ελήφθησαν υπόψη οι ανάγκες της µονάδας επισκευής και κυρίως το µέγεθος των σκαφών που πρόκειται να επισκευασθούν, ώστε όλες οι διεργασίες επισκευής (ανέλκυση σκαφών, µεταφορά αυτών στους χώρος αναµονής ή επισκευής, αποθήκευση σκαφών, συντηρήσεις/επισκευές και λοιπές παρόµοιες εργασίες) να εκτελούνται απρόσκοπτα και µε ασφάλεια. Σύµφωνα λοιπόν µε τα παραπάνω και για τα µεγαλύτερα σκάφη του Λιµενικού Σώµατος, προβλέπεται η κίνηση στο βιοµηχανικό χώρο ενός travel lift ανυψωτικής ικανότητας 0tn, µε τέσσερις διπλούς τροχούς ανά παρειά οχήµατος. Τα δάπεδα εποµένως του κτιρίου έπρεπε να σχεδιασθούν να φέρουν µε ασφάλεια και χωρίς ρηγµατώσεις τα εν λόγω φορτία. Στο σχήµα που ακολουθεί δίδεται σχηµατικά η διάταξη των φορτίων (µέγεθος φορτίων και αξονικές αποστάσεις µεταξύ τους) όπως προέκυψε σύµφωνα µε τη γεωµετρία του travel lift Συνολικό φορτίο οχήµατος 0tn Συνολικό φορτίο σχεδιασµού 20tn Φορτίο σχεδιασµού ανά τροχό=0tn 1.50 Τροχοί διαστάσεων 0.25x0.µ Σχήµα 11. ιάταξη φορτίων εδαφόπλακας Για την ανάλυση του δαπέδου, χρησιµοποιήθηκε το πρόγραµµα SOFISTIC της εταιρείας SOFISTIC HELLAS A.E. Συγκεκριµένα το δάπεδο επί εδάφους προσοµοιώθηκε µε χρήση επιφανειακών στοιχείων επί ελαστικού εδάφους και ελήφθησαν υπόψη διάφορες περιπτώσεις φόρτισης του δαπέδου. Χαρακτηριστικά δίδονται οι ακόλουθες εικόνες όπως ελήφθησαν από την ανάλυση για φόρτιση στην ακµή, στη γωνία και στο µέσον της πλάκας δαπέδου. Από την ανάλυση του δαπέδου προέκυψε πάχος δαπέδου 0εκ., ποιότητας C/25 και οι απαιτούµενοι οπλισµοί κάµψης και διάτµησης. ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0 8

9 Σχήµα 12. Παραµόρφωση πλάκας δαπέδου για φόρτιση στη ακµή Σχήµα 1. Παραµόρφωση πλάκας δαπέδου για φόρτιση στη γωνία Σχήµα 1. Παραµόρφωση πλάκας δαπέδου για φόρτιση στο µέσον της πλάκας δαπέδου β. υσµενές υπέδαφος Σύµφωνα µε τα αποτελέσµατα γεωτεχνικής έρευνας, το υπέδαφος χαρακτηριζόταν ως προσχωσιγενές, συντιθέµενο από στρώσεις επιχωµατώσεων, εναλλαγές ιλυώδους άµµου, αργιλώδους ιλύος και ιλυώδους αργίλου ενώ σε βάθος µεγαλύτερο των 1.00µ είχε εντοπιστεί ηµιβραχώδες υπόβαθρο. Επιπροσθέτως η στάθµη του υδροφόρου ορίζοντα (λόγω και της γειτνίασης µε τη θάλασσα) εντοπίστηκε σε βάθος περίπου 1.50µ από την επιφάνεια του εδάφους. Σύµφωνα λοιπόν µε τη γεωτεχνική έρευνα και τις απαιτήσεις του κτιρίου κρίθηκε ως τεχνικά αρτιότερη, η λύση της βελτίωσης καταρχάς του υπεδάφους µε χρήση χαλικοπασσάλων στο µεγαλύτερο τµήµα της κατόψεώς του (στην περιοχή του βιοµηχανικού χώρου όπου δρουν υψηλά φορτία, µε στόχο τον περιορισµό των καθιζήσεων και των αναπόφευκτων ρηγµατώσεων) και η χρήση έγχυτων πασσάλων ωπλισµένου σκυροδέµατος για όλες τις θέσεις υποστυλωµάτων και τοιχωµάτων, εξασφαλίζοντας µε τον τρόπο αυτό τη θεµελίωση του φέροντα οργανισµού τόσο έναντι ευστάθειας όσο και έναντι διαφορικών καθιζήσεων. ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0 9

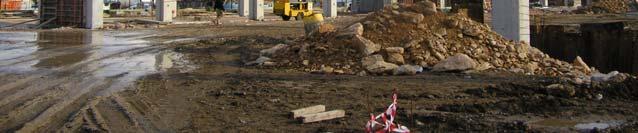

10 Για την υλοποίηση της πασσαλοθεµελίωσης και λόγω της παρουσίας ύδατος, τοποθετήθηκαν πασσαλοσανίδες στην περίµετρο του κτιρίου και ταυτόχρονα µε όλες τις εργασίες διαµόρφωσης της θεµελίωσης πραγµατοποιήθηκε άντληση υδάτων. Αρχικά αφαιρέθηκε εδαφική στρώση 1µ σε όλη την επιφάνεια.. Ακολούθως πραγµατοποιήθηκε εξυγιαντική στρώση (από σκύρα λατοµείου) πάχους περί το 1µ και επ αυτής της στρώσεως έγινε η διάτρηση των έγχυτων πασσάλων καθώς και των χαλικοπασσάλων. Μετά την υλοποίηση των πασσάλων σκυροδετήθηκαν οι κεφαλόδεσµοι και οι συνδετήριες δοκοί. Οι χαλικοπάσσαλοι κατασκευάστηκαν σε κάνναβο 2.25µ x 2.0µ, είναι διαµέτρου Ø800/850 και µήκους 11.50µ. Οι έγχυτοι πάσσαλοι είναι διαµέτρου Ø800 έως Ø10 και διαθέτουν συνολικό µήκος από 18 έως 22µ. 7. ΠΡΟΣΟΜΟΙΩΣΗ ΧΩΡΙΚΟΥ ΜΟΝΤΕΛΟΥ ΚΤΙΡΙΟΥ ΚΑΙ ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ Αφορά στο χωρικό προσοµοίωµα του κτιρίου, το οποίο διαθέτει ισόγειο βιοµηχανικό χώρο ανοίγµατος 0.00µ και καθαρού ύψους 11.00µ κάτω από το πέλµα των κυρίων δοκών και διώροφα κτίρια γραφείων µε ενδιάµεση στάθµη στο σύνολο της κατόψεώς του και ενδιάµεσα µεσοπατώµατα σε τµήµατα αυτής. α. Γενικά Για την προσοµοίωση του φορέα χρησιµοποιήθηκε το πρόγραµµα Sofistik. Ειδικότερα : Οι πλάκες της οροφής προσοµοιώθηκαν µε χρήση επιφανειακών στοιχείων, ενώ οι νευρώσεις τους προσοµοιώθηκαν µε χρήση γραµµικών στοιχείων. Οι υδρορρόες, τα υποστυλώµατα, και όλες οι υπόλοιπες δοκοί προσοµοιώθηκαν µε γραµµικά στοιχεία, υπό την ακρίβεια της γεωµετρίας των διατοµών τους σε κάθε θέση. β. Προσοµοίωση συνδέσεων Οι προκατασκευασµένες πλάκες συνδέονται µε τα ζευκτά µέσω κινηµατικών δεσµεύσεων των ακραίων κόµβων των επιφανειακών τους στοιχείων µε τους αντίστοιχους κόµβους του γραµµικού προσοµοιώµατος της κύριας δοκού (ζευκτό). Με την ως άνω σύνδεση λαµβάνεται υπόψη η εκκεντρότητα του διαφράγµατος ως προς το κέντρο βάρους άξονα του ζευκτού. Η σύνδεση των ζευκτών µε τα υποστυλώµατα γίνεται µέσω πείρων, οι οποίοι προσοµοιώθηκαν στο µοντέλο µε χρήση γραµµικών στοιχείων. Οι ακραίοι κόµβοι των στοιχείων αυτών συνδέονται µέσω κινηµατικών δεσµεύσεων µε τους ακραίους κόµβους των υποστυλωµάτων και των ζευκτών αντίστοιχα. Με την προσοµοίωση της σύνδεσης αυτής παρέχεται η δυνατότητα εκτίµησης της έντασης που αναπτύσσεται στους πείρους. Οι θήκες θεµελίωσης, οι κεφαλόδεσµοι και οι συνδετήριες δοκοί προσοµοιώθηκαν επίσης µε χρήση επιφανειακών στοιχείων. Οι πάσσαλοι προσοµοιώθηκαν ως γραµµικά στοιχεία και η αλληλεπίδραση εδάφους-πασσάλου προσοµοιώθηκε µε χρήση γραµµικών ελατηρίων. Η θεµελίωση του κτιρίου µέσω των πασσάλων στο ηµιβραχώδες υπέδαφος και η βελτίωση της συµπεριφοράς του συνόλου της εδαφικής µάζας µέσω των χαλικοπασσάλων εκτιµήθηκε από τους µελετητές του έργου ότι είναι δυνατόν να δικαιολογήσουν τη λήψη κατά την ανάλυση κατηγορίας εδάφους Β αντί Γ που ήταν ο αρχικός χαρακτηρισµός του εδάφους σε µικρό βάθος από την επιφάνεια σύµφωνα µε τη γεωτεχνική έρευνα. ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0

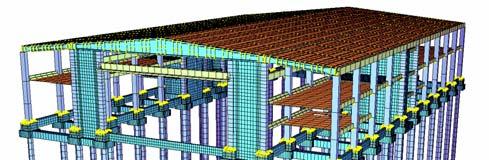

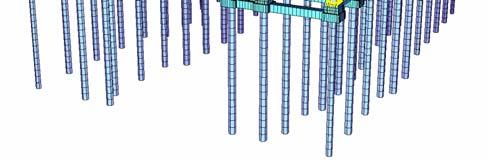

11 Στον πίνακα 1 που ακολουθεί δίδονται συνοπτικά χαρακτηριστικά αποτελέσµατα της ανάλυσης του κτιρίου όπως οι µέγιστες µετακινήσεις κορυφής (D x,d z ), οι ιδιοπερίοδοι του κτιρίου (Τ x, T z ) και οι αντίστοιχες µέγιστες επιταχύνσεις (R d (t) x /g, R d (t) z /g). Ακολουθούν χαρακτηριστικές εικόνες (σχ., 1, 17) από το χωρικό προσοµοίωµα όπως ελήφθη υπόψη κατά την ανάλυση. Πίνακας 1. Πίνακας συνοπτικών αποτελεσµάτων ανάλυσης Οροφή κτιρίου D x (cm) D z (cm) T x (sec) T z (sec) R d (t) x /g R d (t) z /g Σχήµα. Χωρικό προσοµοίωµα κτιρίου Σχήµα 1. Παραµόρφωση κτιρίου υπό σεισµικές δράσεις κατά τη διεύθυνση x Σχήµα 17. Παραµόρφωση κτιρίου υπό σεισµικές δράσεις κατά τη διεύθυνση z ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0 11

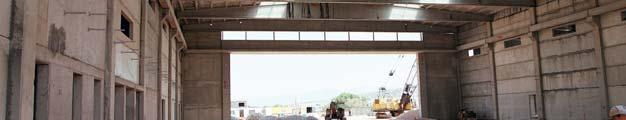

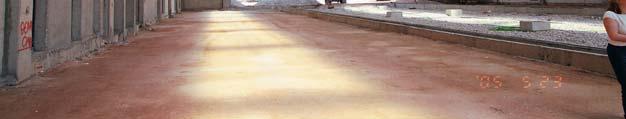

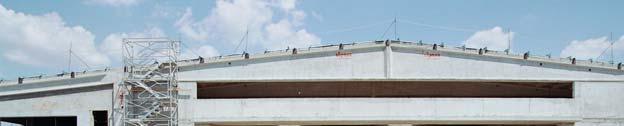

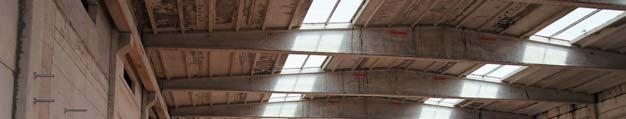

12 8. ΦΟΡΕΙΣ ΥΛΟΠΟΙΗΣΗΣ ΤΟΥ ΕΡΓΟΥ Ο σχεδιασµός του έργου και η στατική µελέτη του έργου πραγµατοποιήθηκε από τους τρεις πρώτους εκ των συγγραφέων. Η αρχιτεκτονική µελέτη του έργου πραγµατοποιήθηκε από τους κ.κ. Ο. Κούρτα και Ι. Τζουβαδάκη. Η κατασκευή του έργου έγινε από την εταιρεία Έδραση Χ. Ψαλλίδας ΑΤΕ Τη διεύθυνση του έργου είχε η κ. Αραβανή Α. ιευθυντής γεωτεχνικών ήταν ο κ. Γ. Μπάκας, ρ. Πολ. Μηχ. Η γεωµετρία της προκατασκευής πραγµατοποιήθηκε από την εξειδικευµένη στο σχεδιασµό προκατασκευασµένων έργων κ. Κεχαγιά Ο. 9. ΜΕΡΙΚΕΣ ΦΩΤΟΓΡΑΦΙΕΣ ΤΟΥ ΕΡΓΟΥ Φωτογραφία 1. Εσωτερική άποψη του κτιρίου Κυρίως βιοµηχανικός χώρος Φωτογραφία 2. Όψη κτιρίου κατά τη φάση κατασκευής του έργου ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0 12

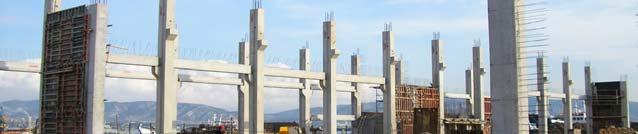

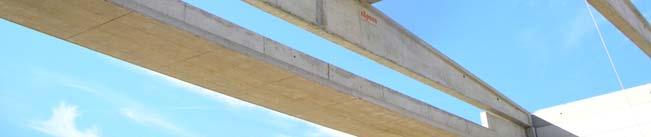

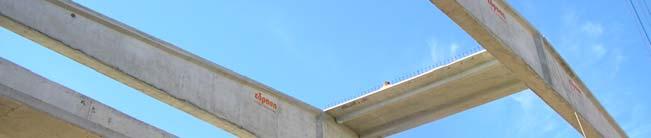

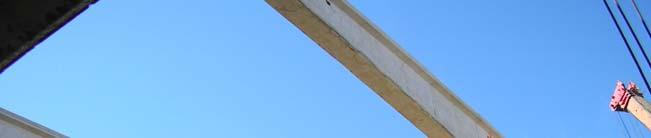

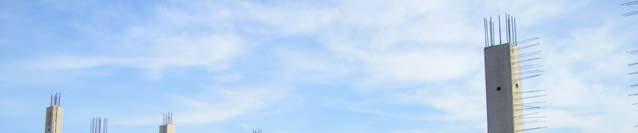

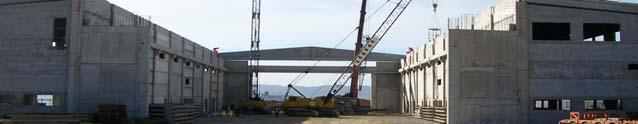

13 Φωτογραφία. Φέρων οργανισµός κτιρίου γραφείων Φωτογραφία. Τοποθέτηση προεντεταµένων δοκών βιοµηχανικού χώρου και πλακών οροφής Φωτογραφία 5. Συναρµολόγηση φέροντος οργανισµού βιοµηχανικού χώρου ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, Αλεξανδρούπολη, Οκτωβρίου., 0 1
