1 Tornado 2440 Παράρτηµα A Tornado 2441 Παράρτηµα Β ADSL 2/2+ Ασύρµατο LAN Μόντεµ/ ροµολογητής Εγχειρίδιο Χρήστη

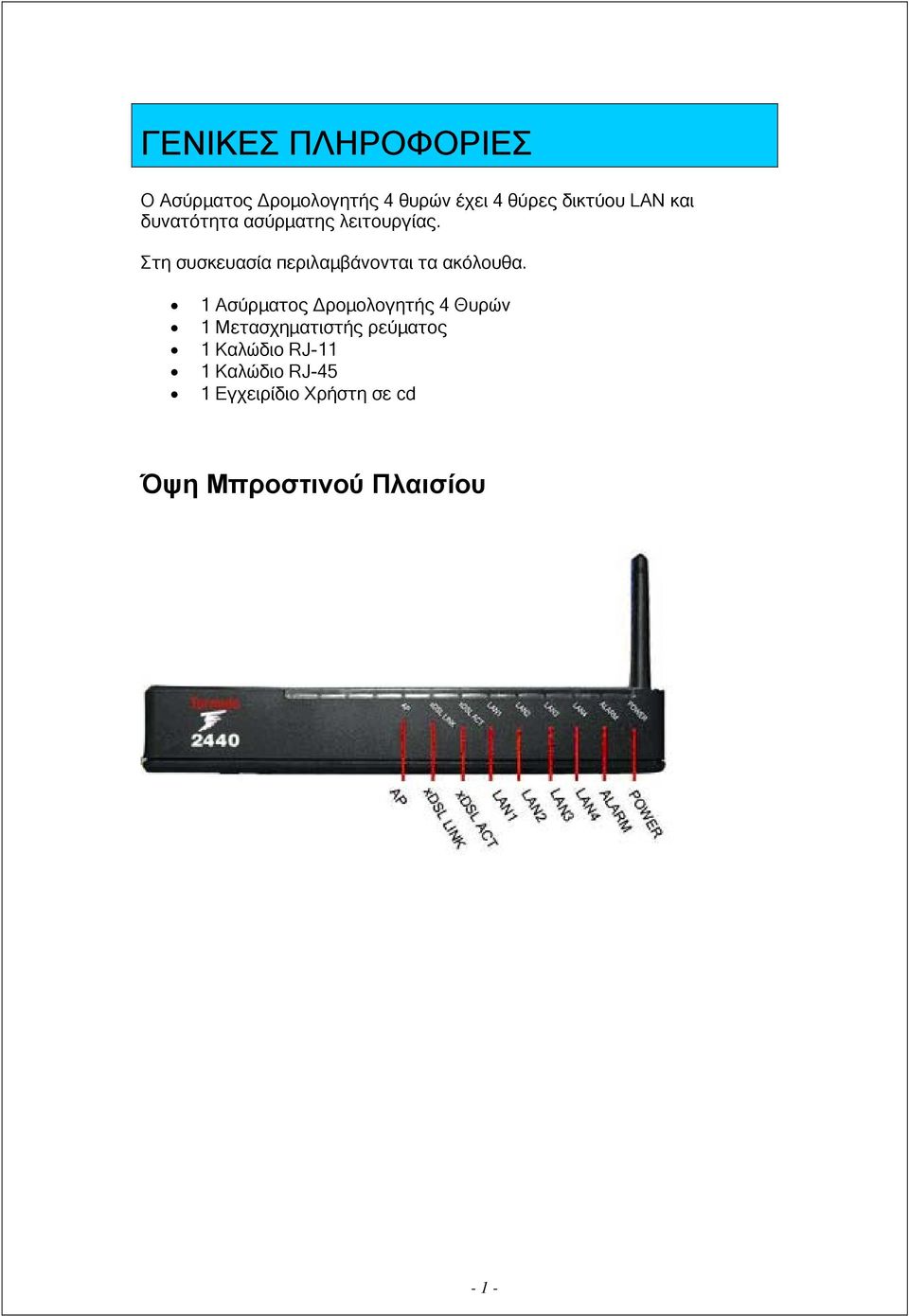

2 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Ο Ασύρµατος ροµολογητής 4 θυρών έχει 4 θύρες δικτύου LAN και δυνατότητα ασύρµατης λειτουργίας. Στη συσκευασία περιλαµβάνονται τα ακόλουθα. 1 Ασύρµατος ροµολογητής 4 Θυρών 1 Μετασχηµατιστής ρεύµατος 1 Καλώδιο RJ-11 1 Καλώδιο RJ-45 1 Εγχειρίδιο Χρήστη σε cd Όψη Μπροστινού Πλαισίου - 1 -

3 Το µπροστινό πλαίσιο του δροµολογητή έχει LED λυχνίες ένδειξης, που περιγράφονται παρακάτω. Λυχνία LED ΛΕΙΤΟΥΡΓΙΑ ΕΝ ΕΙΞΗ AP XDSL Link XDSL ACT LAN1-LAN4 ALARM (ΣΥΝΑΓΕΡΜΟΣ) POWER (ΤΡΟΦΟ ΟΣΙΑ) Αναµµένη Σβηστή Αναβοσβήνει Αναµµένη Σβηστή Αναβοσβήνει Αναµµένη Σβηστή Αναβοσβήνει γρήγορα Αναµµένη Σβηστή Αναβοσβήνει Αναµµένη (κόκκινη) Σβηστή Αναµµένη Σβηστή Είναι ενεργοποιηµένη η ασύρµατη λειτουργία. Είναι απενεργοποιηµένη η ασύρµατη λειτουργία. Υπάρχει ασύρµατη µεταφορά δεδοµένων. Η ADSL είναι συνδεδεµένη. Η ADSL δεν είναι συνδεδεµένη. Η λυχνία ALARM θα είναι αναµµένη κόκκινη. Ο δροµολογητής είναι συνδεδεµένος µε την ADSL. Η ADSL είναι συνδεδεµένη και δεν υπάρχει µεταφορά δεδοµένων ADSL. Η ADSL δεν είναι συνδεδεµένη. Υπάρχει µεταφορά δεδοµένων µέσω της ADSL. Ο δροµολογητής είναι συνδεδεµένος στο δίκτυο LAN. εν υπάρχει σύνδεση στο δίκτυο LAN. Ελέγξτε αν το καλώδιο δικτύου LAN είναι συνδεδεµένο στο δροµολογητή. Μεταφορά δεδοµένων µέσω δικτύου LAN Η ADSL δεν είναι συνδεδεµένη. Η ADSL είναι συνδεδεµένη. Ο δροµολογητής είναι αναµµένος. Ο δροµολογητής είναι κλειστός. Ελέγξτε αν είναι συνδεδεµένος ο δροµολογητής µε το ρεύµα και αν ο διακόπτης τροφοδοσίας είναι αναµµένος

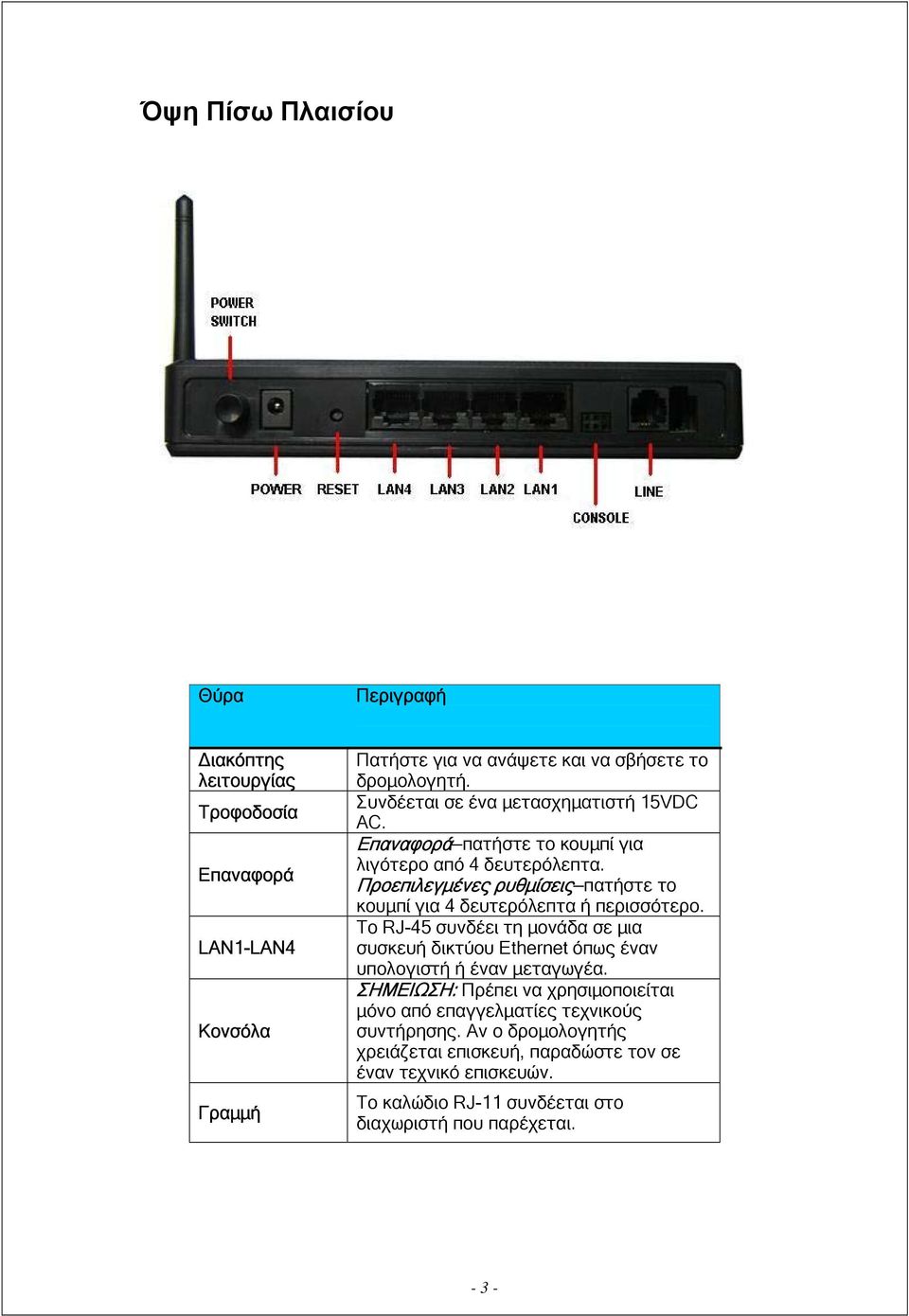

4 Όψη Πίσω Πλαισίου Θύρα Περιγραφή ιακόπτης λειτουργίας Τροφοδοσία Επαναφορά LAN1-LAN4 Κονσόλα Γραµµή Πατήστε για να ανάψετε και να σβήσετε το δροµολογητή. Συνδέεται σε ένα µετασχηµατιστή 15VDC AC. Επαναφορά πατήστε το κουµπί για λιγότερο από 4 δευτερόλεπτα. Προεπιλεγµένες ρυθµίσεις πατήστε το κουµπί για 4 δευτερόλεπτα ή περισσότερο. Το RJ-45 συνδέει τη µονάδα σε µια συσκευή δικτύου Ethernet όπως έναν υπολογιστή ή έναν µεταγωγέα. ΣΗΜΕΙΩΣΗ: Πρέπει να χρησιµοποιείται µόνο από επαγγελµατίες τεχνικούς συντήρησης. Αν ο δροµολογητής χρειάζεται επισκευή, παραδώστε τον σε έναν τεχνικό επισκευών. Το καλώδιο RJ-11 συνδέεται στο διαχωριστή που παρέχεται

5 ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΡΟΜΟΛΟΓΗΤΗ Συνδέστε την ADSL Γραµµή και το Τηλέφωνο Ένα τηλεφωνικό καλώδιο RJ-11 θα συνδεθεί στην πρίζα του τοίχου και στο άκρο του διαχωριστή µε την υποδοχή γραµµής. Συνδέστε ένα άλλο τηλεφωνικό καλώδιο RJ-11 από την υποδοχή µόντεµ του διαχωριστή στη θύρα µε την ονοµασία γραµµή στο δροµολογητή. Χρειάζεται ένα τρίτο τηλεφωνικό καλώδιο RJ-11 για τη σύνδεση του τηλεφώνου στην υποδοχή τηλεφώνου του διαχωριστή. ΣΗΜΕΙΩΣΗ: είτε τις συνδέσεις στο διάγραµµα εγκατάστασης. Σύνδεση του υπολογιστή στο ροµολογητή Χρησιµοποιήστε το καλώδιο δικτύου Ethernet για να συνδέσετε τον υπολογιστή σας απευθείας στο δροµολογητή. Συνδέστε το ένα άκρο του καλωδίου Ethernet σε µία από τις υποδοχές µε την ένδειξη LAN στο πίσω µέρος του δροµολογητή και συνδέστε το άλλο άκρο στη θύρα δικτύου Ethernet του υπολογιστή σας. Συνδέστε όσους άλλους υπολογιστές θέλετε στο δροµολογητή χρησιµοποιώντας καλώδια RJ- 45 στις θύρες LAN στο πίσω µέρος του δροµολογητή. Συνδέστε το µετασχηµατιστή ρεύµατος Ολοκληρώστε τη διαδικασία συνδέοντας το µετασχηµατιστή ρεύµατος στην υποδοχή POWER (ΤΡΟΦΟ ΟΣΙΑΣ) στο πίσω µέρος της συσκευής και συνδέστε το µετασχηµατιστή σε µία πρίζα τοίχου ή ένα πολύπριζο. Έπειτα, ανάψτε και εκκινήστε τον υπολογιστή σας και τις συσκευές τοπικού δικτύου, όπως διανοµείς και µεταγωγείς και όσους υπολογιστές είναι συνδεδεµένοι µε αυτές

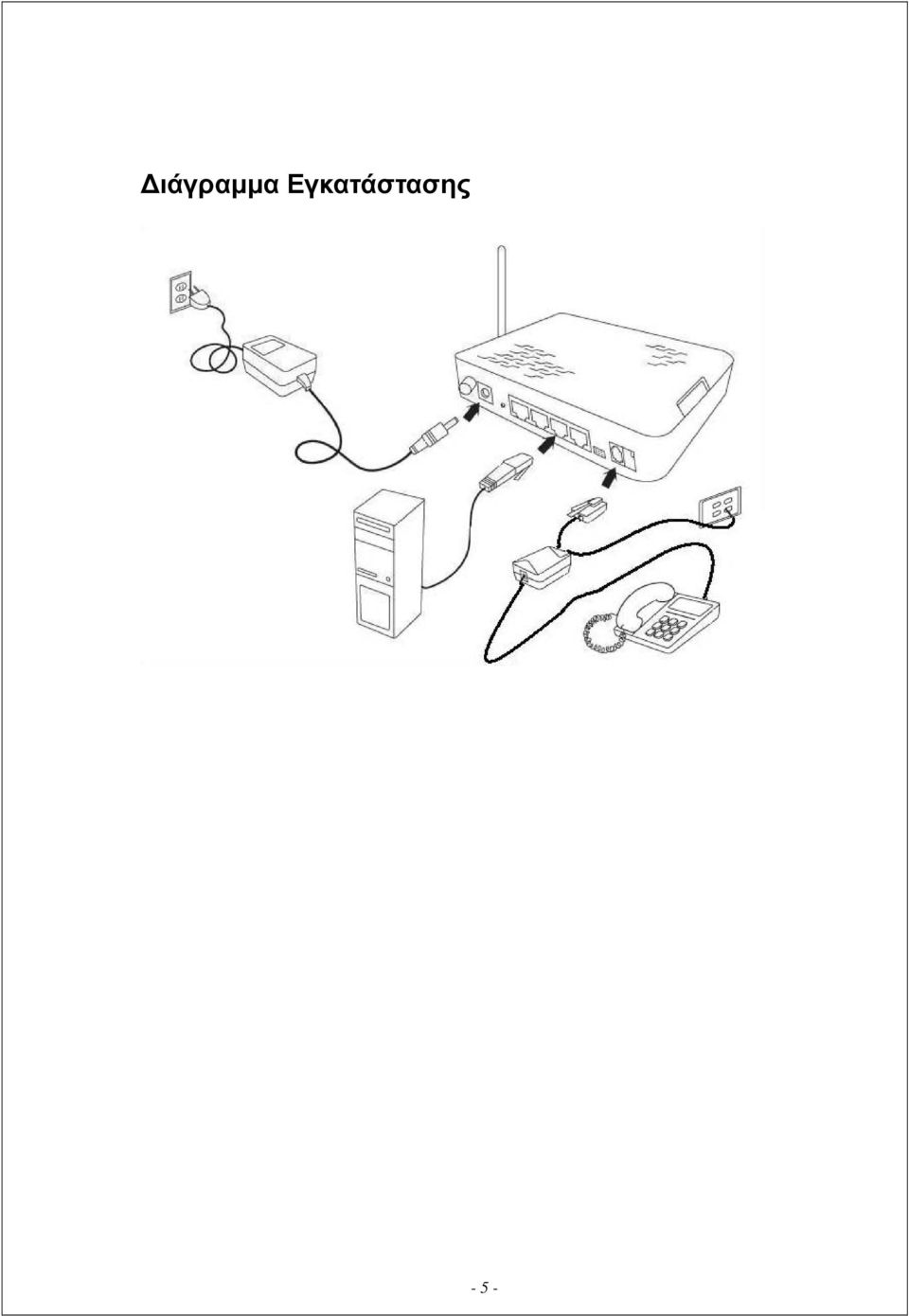

6 ιάγραµµα Εγκατάστασης - 5 -

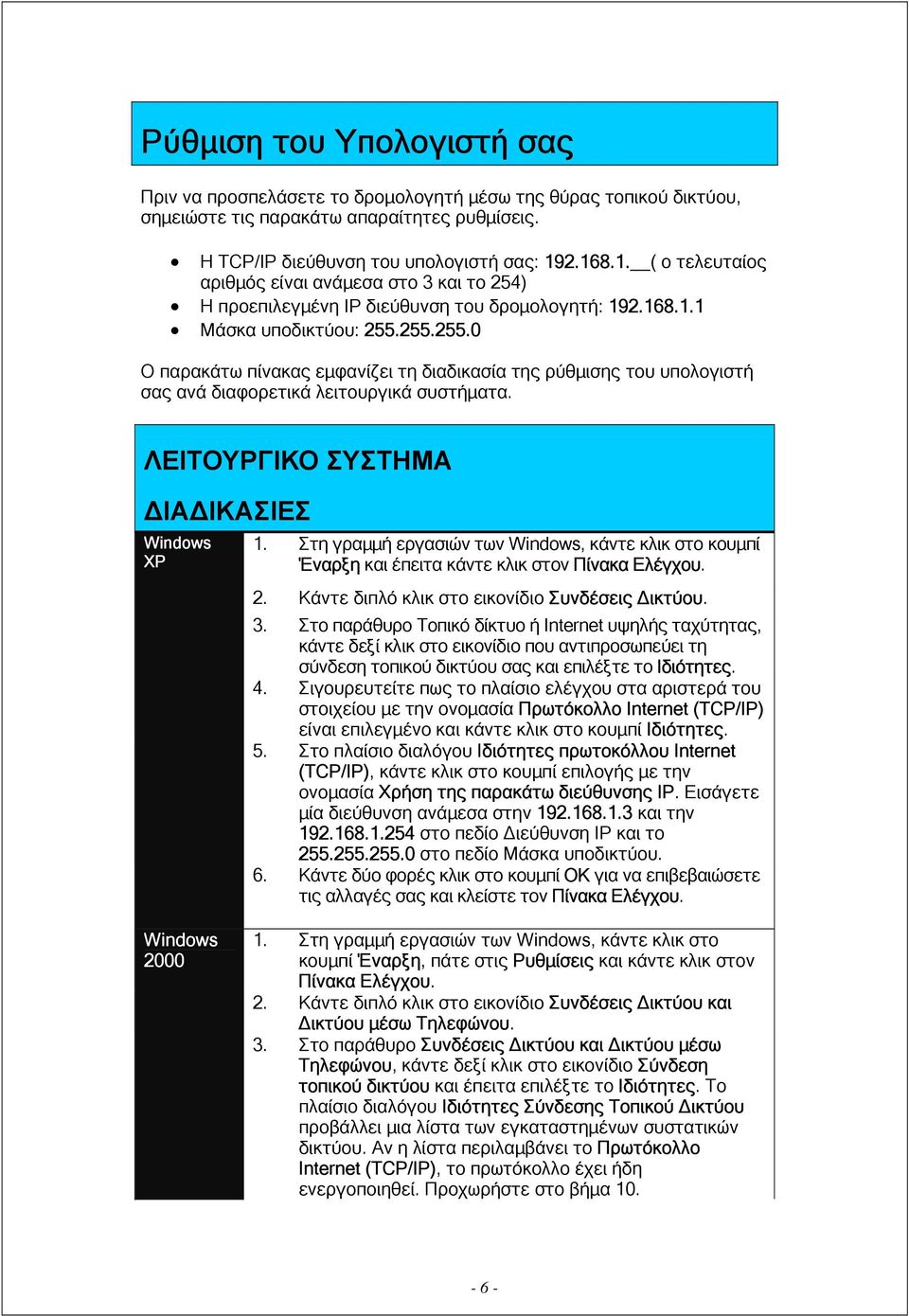

7 Ρύθµιση του Υπολογιστή σας Πριν να προσπελάσετε το δροµολογητή µέσω της θύρας τοπικού δικτύου, σηµειώστε τις παρακάτω απαραίτητες ρυθµίσεις. Η TCP/IP διεύθυνση του υπολογιστή σας: ( ο τελευταίος αριθµός είναι ανάµεσα στο 3 και το 254) Η προεπιλεγµένη IP διεύθυνση του δροµολογητή: Μάσκα υποδικτύου: Ο παρακάτω πίνακας εµφανίζει τη διαδικασία της ρύθµισης του υπολογιστή σας ανά διαφορετικά λειτουργικά συστήµατα. ΛΕΙΤΟΥΡΓΙΚΟ ΣΥΣΤΗΜΑ ΙΑ ΙΚΑΣΙΕΣ Windows XP 1. Στη γραµµή εργασιών των Windows, κάντε κλικ στο κουµπί Έναρξη και έπειτα κάντε κλικ στον Πίνακα Ελέγχου. 2. Κάντε διπλό κλικ στο εικονίδιο Συνδέσεις ικτύου. 3. Στο παράθυρο Τοπικό δίκτυο ή Internet υψηλής ταχύτητας, κάντε δεξί κλικ στο εικονίδιο που αντιπροσωπεύει τη σύνδεση τοπικού δικτύου σας και επιλέξτε το Ιδιότητες. 4. Σιγουρευτείτε πως το πλαίσιο ελέγχου στα αριστερά του στοιχείου µε την ονοµασία Πρωτόκολλο Internet (TCP/IP) είναι επιλεγµένο και κάντε κλικ στο κουµπί Ιδιότητες. 5. Στο πλαίσιο διαλόγου Ιδιότητες πρωτοκόλλου Internet (TCP/IP), κάντε κλικ στο κουµπί επιλογής µε την ονοµασία Χρήση της παρακάτω διεύθυνσης IP. Εισάγετε µία διεύθυνση ανάµεσα στην και την στο πεδίο ιεύθυνση IP και το στο πεδίο Μάσκα υποδικτύου. 6. Κάντε δύο φορές κλικ στο κουµπί OK για να επιβεβαιώσετε τις αλλαγές σας και κλείστε τον Πίνακα Ελέγχου. Windows Στη γραµµή εργασιών των Windows, κάντε κλικ στο κουµπί Έναρξη, πάτε στις Ρυθµίσεις και κάντε κλικ στον Πίνακα Ελέγχου. 2. Κάντε διπλό κλικ στο εικονίδιο Συνδέσεις ικτύου και ικτύου µέσω Τηλεφώνου. 3. Στο παράθυρο Συνδέσεις ικτύου και ικτύου µέσω Τηλεφώνου, κάντε δεξί κλικ στο εικονίδιο Σύνδεση τοπικού δικτύου και έπειτα επιλέξτε το Ιδιότητες. Το πλαίσιο διαλόγου Ιδιότητες Σύνδεσης Τοπικού ικτύου προβάλλει µια λίστα των εγκαταστηµένων συστατικών δικτύου. Αν η λίστα περιλαµβάνει το Πρωτόκολλο Internet (TCP/IP), το πρωτόκολλο έχει ήδη ενεργοποιηθεί. Προχωρήστε στο βήµα

8 Windows ME 4. Αν το Πρωτόκολλο Internet (TCP/IP) δεν εµφανίζεται ως εγκαταστηµένο συστατικό, τότε κάντε κλικ στο κουµπί Εγκατάσταση. 5. Στο πλαίσιο διαλόγου Επιλογή τύπου για το στοιχείο το δικτύου, επιλέξτε το Πρωτόκολλο και έπειτα κάντε κλικ στο κουµπί Προσθήκη. 6. Επιλέξτε το Πρωτόκολλο Internet (TCP/IP) στη λίστα Πρωτόκολλα ικτύου και κάντε κλικ στο κουµπί OK. Όταν σας ζητηθεί να εγκαταστήσετε αρχεία από το CD εγκατάστασης των Windows 2000 ή από άλλη προέλευση, ακολουθήστε τις οδηγίες για την εγκατάσταση. 7. Επανεκκινήστε τον υπολογιστή σας αν σας ζητηθεί ώστε να πραγµατοποιηθούν οι αλλαγές. 8. Μετά την επανεκκίνηση, κάντε κλικ στο εικονίδιο Συνδέσεις ικτύου και ικτύου µέσω Τηλεφώνου στον Πίνακα Ελέγχου. 9. Στο παράθυρο Συνδέσεις ικτύου και ικτύου µέσω Τηλεφώνου, κάντε δεξί κλικ στο εικονίδιο Σύνδεση τοπικού δικτύου και επιλέξτε το Ιδιότητες. 10. Στο πλαίσιο διαλόγου Ιδιότητες Σύνδεσης Τοπικού ικτύου, επιλέξτε το Πρωτόκολλα Internet (TCP/IP) και έπειτα κάντε κλικ στο κουµπί Ιδιότητες. 11. Στο πλαίσιο διαλόγου Ιδιότητες πρωτοκόλλων Internet (TCP/IP), κάντε κλικ στο κουµπί επιλογής µε την ονοµασία Χρήση της παρακάτω διεύθυνσης IP. Εισάγετε µία διεύθυνση IP ανάµεσα στην και την στο πεδίο διεύθυνση IP και το στο πεδίο ιεύθυνση υποδικτύου. 12. Κάντε δύο φορές κλικ στο κουµπί OK για να αποθηκεύσετε τις αλλαγές σας και κλείστε τον Πίνακα Ελέγχου. 1. Στη γραµµή εργασιών των Windows, κάντε κλικ στο κουµπί Έναρξη, πάτε στις Ρυθµίσεις και κάντε κλικ στον Πίνακα Ελέγχου. 2. Κάντε διπλό κλικ στο εικονίδιο Συνδέσεις ικτύου και ικτύου µέσω Τηλεφώνου. 3. Στο παράθυρο Συνδέσεις ικτύου και ικτύου µέσω Τηλεφώνου, κάντε δεξί κλικ στο εικονίδιο Σύνδεση τοπικού δικτύου και έπειτα επιλέξτε το Ιδιότητες. Το πλαίσιο διαλόγου Ιδιότητες Σύνδεσης Τοπικού ικτύου προβάλλει µια λίστα των εγκαταστηµένων συστατικών δικτύου. Αν η λίστα περιλαµβάνει το Πρωτόκολλο Internet (TCP/IP), το πρωτόκολλο έχει ήδη ενεργοποιηθεί. Προχωρήστε στο βήµα Αν το Πρωτόκολλο Internet (TCP/IP) δεν εµφανίζεται ως εγκαταστηµένο συστατικό, τότε κάντε κλικ στο κουµπί Εγκατάσταση. 5. Στο πλαίσιο διαλόγου Επιλογή τύπου για το στοιχείο το δικτύου, επιλέξτε το Πρωτόκολλο και έπειτα κάντε κλικ στο κουµπί Προσθήκη. 6. Επιλέξτε τη Microsoft από το πλαίσιο λίστας Κατασκευαστές

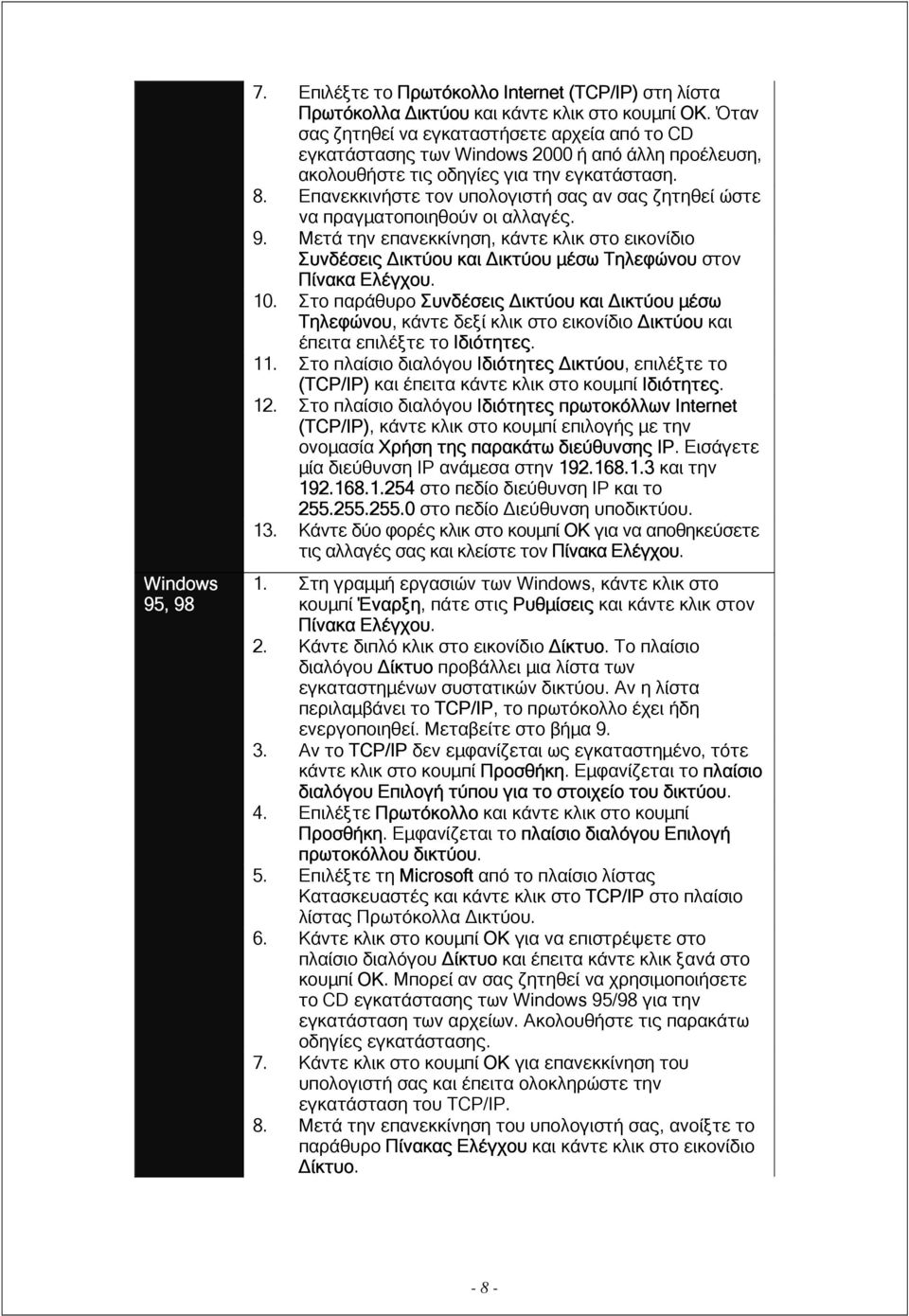

9 Windows 95, Επιλέξτε το Πρωτόκολλο Internet (TCP/IP) στη λίστα Πρωτόκολλα ικτύου και κάντε κλικ στο κουµπί OK. Όταν σας ζητηθεί να εγκαταστήσετε αρχεία από το CD εγκατάστασης των Windows 2000 ή από άλλη προέλευση, ακολουθήστε τις οδηγίες για την εγκατάσταση. 8. Επανεκκινήστε τον υπολογιστή σας αν σας ζητηθεί ώστε να πραγµατοποιηθούν οι αλλαγές. 9. Μετά την επανεκκίνηση, κάντε κλικ στο εικονίδιο Συνδέσεις ικτύου και ικτύου µέσω Τηλεφώνου στον Πίνακα Ελέγχου. 10. Στο παράθυρο Συνδέσεις ικτύου και ικτύου µέσω Τηλεφώνου, κάντε δεξί κλικ στο εικονίδιο ικτύου και έπειτα επιλέξτε το Ιδιότητες. 11. Στο πλαίσιο διαλόγου Ιδιότητες ικτύου, επιλέξτε το (TCP/IP) και έπειτα κάντε κλικ στο κουµπί Ιδιότητες. 12. Στο πλαίσιο διαλόγου Ιδιότητες πρωτοκόλλων Internet (TCP/IP), κάντε κλικ στο κουµπί επιλογής µε την ονοµασία Χρήση της παρακάτω διεύθυνσης IP. Εισάγετε µία διεύθυνση IP ανάµεσα στην και την στο πεδίο διεύθυνση IP και το στο πεδίο ιεύθυνση υποδικτύου. 13. Κάντε δύο φορές κλικ στο κουµπί OK για να αποθηκεύσετε τις αλλαγές σας και κλείστε τον Πίνακα Ελέγχου. 1. Στη γραµµή εργασιών των Windows, κάντε κλικ στο κουµπί Έναρξη, πάτε στις Ρυθµίσεις και κάντε κλικ στον Πίνακα Ελέγχου. 2. Κάντε διπλό κλικ στο εικονίδιο ίκτυο. Το πλαίσιο διαλόγου ίκτυο προβάλλει µια λίστα των εγκαταστηµένων συστατικών δικτύου. Αν η λίστα περιλαµβάνει το TCP/IP, το πρωτόκολλο έχει ήδη ενεργοποιηθεί. Μεταβείτε στο βήµα Αν το TCP/IP δεν εµφανίζεται ως εγκαταστηµένο, τότε κάντε κλικ στο κουµπί Προσθήκη. Εµφανίζεται το πλαίσιο διαλόγου Επιλογή τύπου για το στοιχείο του δικτύου. 4. Επιλέξτε Πρωτόκολλο και κάντε κλικ στο κουµπί Προσθήκη. Εµφανίζεται το πλαίσιο διαλόγου Επιλογή πρωτοκόλλου δικτύου. 5. Επιλέξτε τη Microsoft από το πλαίσιο λίστας Κατασκευαστές και κάντε κλικ στο TCP/IP στο πλαίσιο λίστας Πρωτόκολλα ικτύου. 6. Κάντε κλικ στο κουµπί OK για να επιστρέψετε στο πλαίσιο διαλόγου ίκτυο και έπειτα κάντε κλικ ξανά στο κουµπί OK. Μπορεί αν σας ζητηθεί να χρησιµοποιήσετε το CD εγκατάστασης των Windows 95/98 για την εγκατάσταση των αρχείων. Ακολουθήστε τις παρακάτω οδηγίες εγκατάστασης. 7. Κάντε κλικ στο κουµπί OK για επανεκκίνηση του υπολογιστή σας και έπειτα ολοκληρώστε την εγκατάσταση του TCP/IP. 8. Μετά την επανεκκίνηση του υπολογιστή σας, ανοίξτε το παράθυρο Πίνακας Ελέγχου και κάντε κλικ στο εικονίδιο ίκτυο

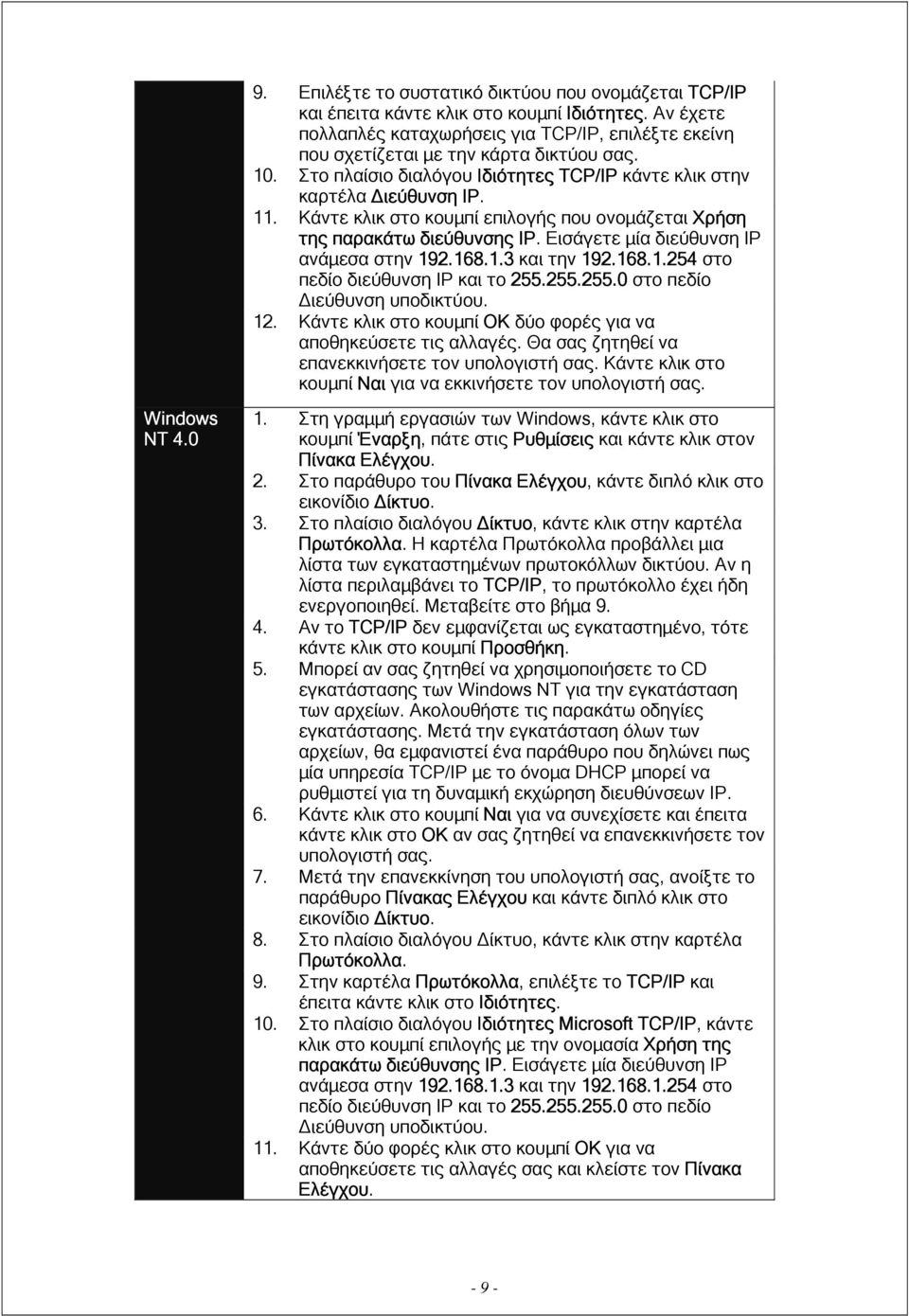

10 9. Επιλέξτε το συστατικό δικτύου που ονοµάζεται TCP/IP και έπειτα κάντε κλικ στο κουµπί Ιδιότητες. Αν έχετε πολλαπλές καταχωρήσεις για TCP/IP, επιλέξτε εκείνη που σχετίζεται µε την κάρτα δικτύου σας. 10. Στο πλαίσιο διαλόγου Ιδιότητες TCP/IP κάντε κλικ στην καρτέλα ιεύθυνση IP. 11. Κάντε κλικ στο κουµπί επιλογής που ονοµάζεται Χρήση της παρακάτω διεύθυνσης IP. Εισάγετε µία διεύθυνση IP ανάµεσα στην και την στο πεδίο διεύθυνση IP και το στο πεδίο ιεύθυνση υποδικτύου. 12. Κάντε κλικ στο κουµπί OK δύο φορές για να αποθηκεύσετε τις αλλαγές. Θα σας ζητηθεί να επανεκκινήσετε τον υπολογιστή σας. Κάντε κλικ στο κουµπί Ναι για να εκκινήσετε τον υπολογιστή σας. Windows NT Στη γραµµή εργασιών των Windows, κάντε κλικ στο κουµπί Έναρξη, πάτε στις Ρυθµίσεις και κάντε κλικ στον Πίνακα Ελέγχου. 2. Στο παράθυρο του Πίνακα Ελέγχου, κάντε διπλό κλικ στο εικονίδιο ίκτυο. 3. Στο πλαίσιο διαλόγου ίκτυο, κάντε κλικ στην καρτέλα Πρωτόκολλα. Η καρτέλα Πρωτόκολλα προβάλλει µια λίστα των εγκαταστηµένων πρωτοκόλλων δικτύου. Αν η λίστα περιλαµβάνει το TCP/IP, το πρωτόκολλο έχει ήδη ενεργοποιηθεί. Μεταβείτε στο βήµα Αν το TCP/IP δεν εµφανίζεται ως εγκαταστηµένο, τότε κάντε κλικ στο κουµπί Προσθήκη. 5. Μπορεί αν σας ζητηθεί να χρησιµοποιήσετε το CD εγκατάστασης των Windows NT για την εγκατάσταση των αρχείων. Ακολουθήστε τις παρακάτω οδηγίες εγκατάστασης. Μετά την εγκατάσταση όλων των αρχείων, θα εµφανιστεί ένα παράθυρο που δηλώνει πως µία υπηρεσία TCP/IP µε το όνοµα DHCP µπορεί να ρυθµιστεί για τη δυναµική εκχώρηση διευθύνσεων IP. 6. Κάντε κλικ στο κουµπί Ναι για να συνεχίσετε και έπειτα κάντε κλικ στο OK αν σας ζητηθεί να επανεκκινήσετε τον υπολογιστή σας. 7. Μετά την επανεκκίνηση του υπολογιστή σας, ανοίξτε το παράθυρο Πίνακας Ελέγχου και κάντε διπλό κλικ στο εικονίδιο ίκτυο. 8. Στο πλαίσιο διαλόγου ίκτυο, κάντε κλικ στην καρτέλα Πρωτόκολλα. 9. Στην καρτέλα Πρωτόκολλα, επιλέξτε το TCP/IP και έπειτα κάντε κλικ στο Ιδιότητες. 10. Στο πλαίσιο διαλόγου Ιδιότητες Microsoft TCP/IP, κάντε κλικ στο κουµπί επιλογής µε την ονοµασία Χρήση της παρακάτω διεύθυνσης IP. Εισάγετε µία διεύθυνση IP ανάµεσα στην και την στο πεδίο διεύθυνση IP και το στο πεδίο ιεύθυνση υποδικτύου. 11. Κάντε δύο φορές κλικ στο κουµπί OK για να αποθηκεύσετε τις αλλαγές σας και κλείστε τον Πίνακα Ελέγχου

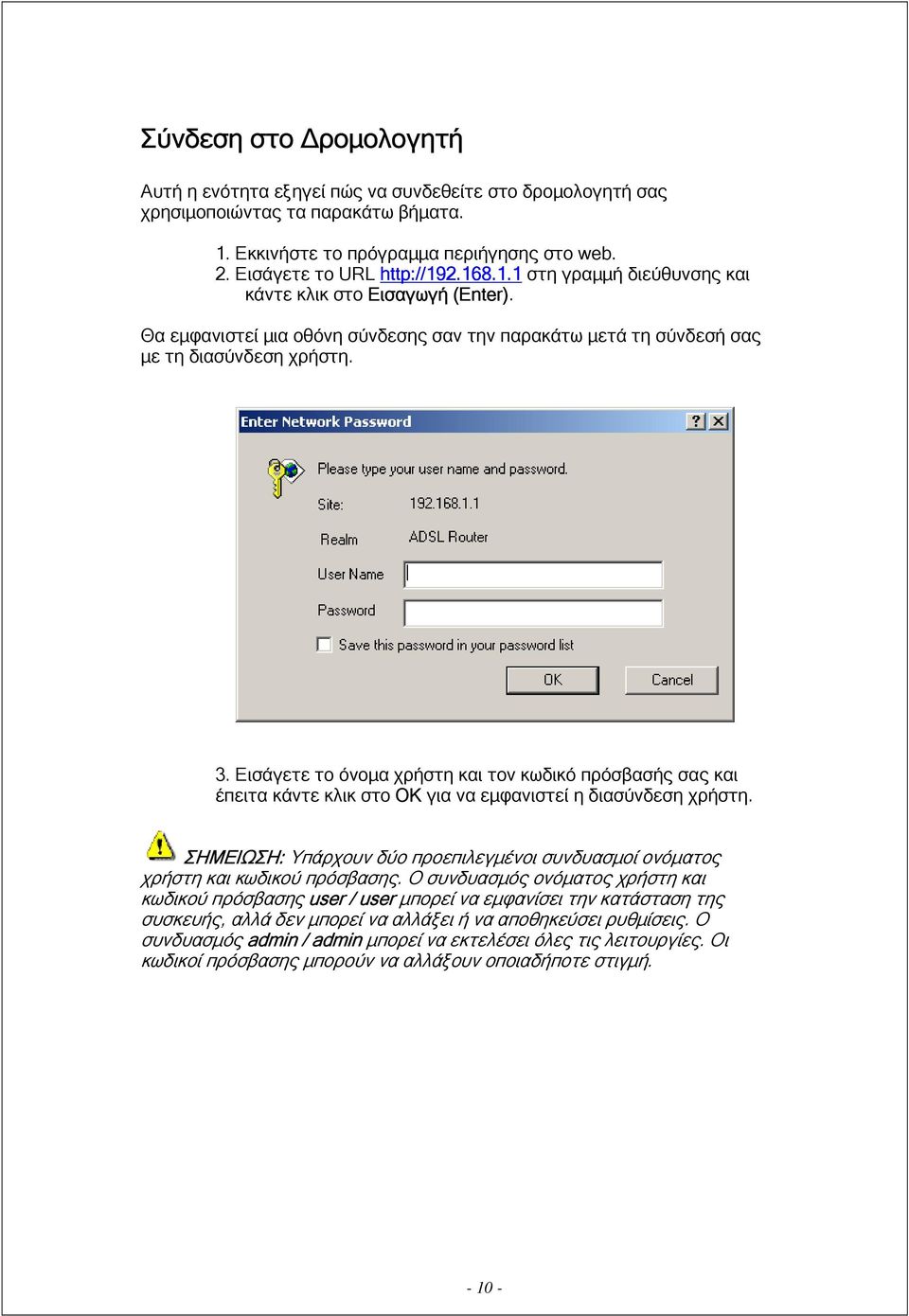

11 Σύνδεση στο ροµολογητή Αυτή η ενότητα εξηγεί πώς να συνδεθείτε στο δροµολογητή σας χρησιµοποιώντας τα παρακάτω βήµατα. 1. Εκκινήστε το πρόγραµµα περιήγησης στο web. 2. Εισάγετε το URL στη γραµµή διεύθυνσης και κάντε κλικ στο Εισαγωγή (Enter). Θα εµφανιστεί µια οθόνη σύνδεσης σαν την παρακάτω µετά τη σύνδεσή σας µε τη διασύνδεση χρήστη. 3. Εισάγετε το όνοµα χρήστη και τον κωδικό πρόσβασής σας και έπειτα κάντε κλικ στο OK για να εµφανιστεί η διασύνδεση χρήστη. ΣΗΜΕΙΩΣΗ: Υπάρχουν δύο προεπιλεγµένοι συνδυασµοί ονόµατος χρήστη και κωδικού πρόσβασης. Ο συνδυασµός ονόµατος χρήστη και κωδικού πρόσβασης user / user µπορεί να εµφανίσει την κατάσταση της συσκευής, αλλά δεν µπορεί να αλλάξει ή να αποθηκεύσει ρυθµίσεις. Ο συνδυασµός admin / admin µπορεί να εκτελέσει όλες τις λειτουργίες. Οι κωδικοί πρόσβασης µπορούν να αλλάξουν οποιαδήποτε στιγµή

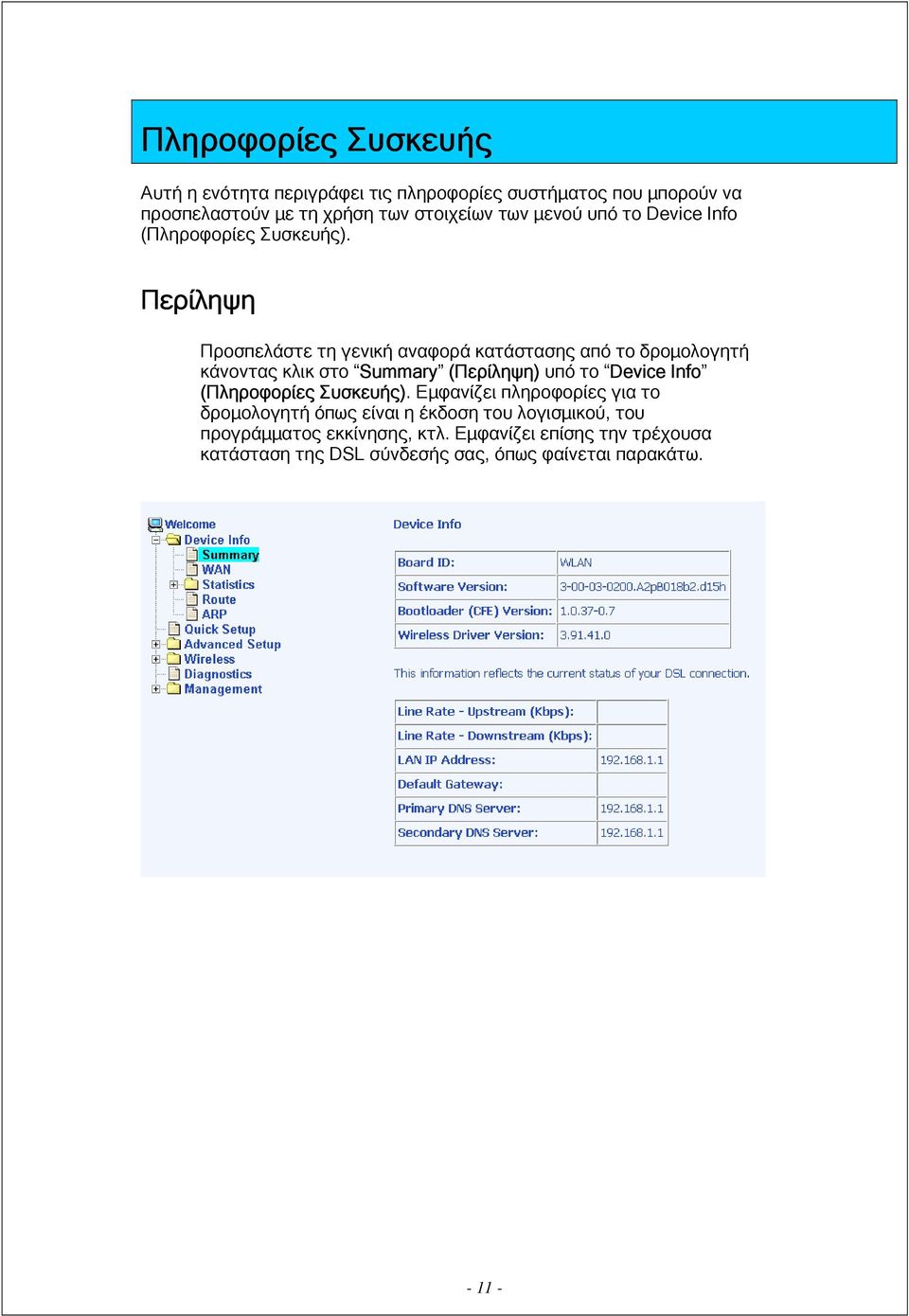

12 Πληροφορίες Συσκευής Αυτή η ενότητα περιγράφει τις πληροφορίες συστήµατος που µπορούν να προσπελαστούν µε τη χρήση των στοιχείων των µενού υπό το Device Info (Πληροφορίες Συσκευής). Περίληψη Προσπελάστε τη γενική αναφορά κατάστασης από το δροµολογητή κάνοντας κλικ στο Summary (Περίληψη) υπό το Device Info (Πληροφορίες Συσκευής). Εµφανίζει πληροφορίες για το δροµολογητή όπως είναι η έκδοση του λογισµικού, του προγράµµατος εκκίνησης, κτλ. Εµφανίζει επίσης την τρέχουσα κατάσταση της DSL σύνδεσής σας, όπως φαίνεται παρακάτω

13 WAN Προσπελάστε την αναφορά κατάστασης WAN από το δροµολογητή κάνοντας κλικ στο WAN υπό το Device Info (Πληροφορίες Συσκευής). ΣΤΑΤΙΣΤΙΚΑ Στατιστικά Τοπικού ικτύου Προσπελάστε τα στατιστικά τοπικού δικτύου από το δροµολογητή κάνοντας κλικ στο στοιχείο LAN (Τοπικό ίκτυο) στο Statistics (Στατιστικά)

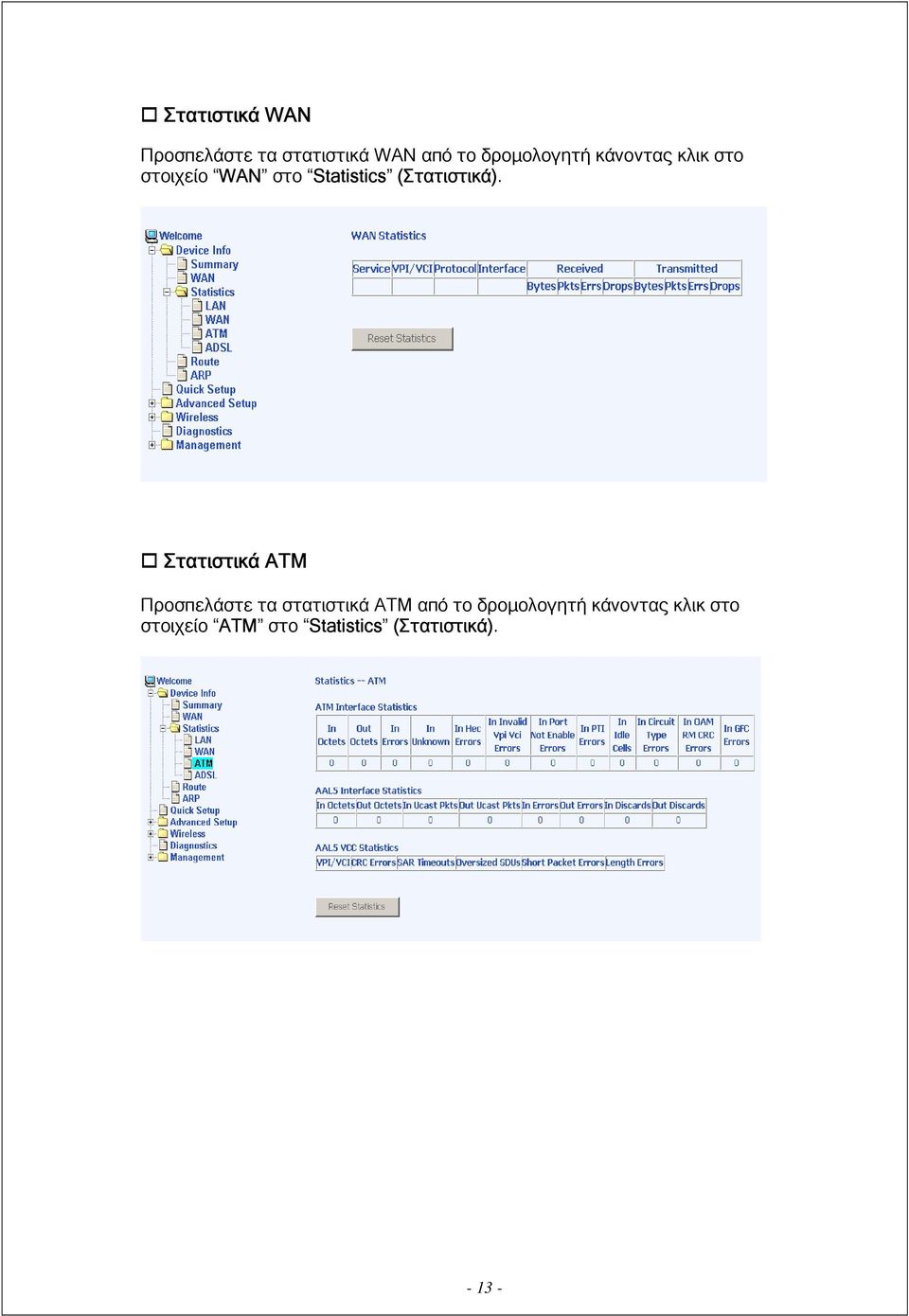

14 Στατιστικά WAN Προσπελάστε τα στατιστικά WAN από το δροµολογητή κάνοντας κλικ στο στοιχείο WAN στο Statistics (Στατιστικά). Στατιστικά ATM Προσπελάστε τα στατιστικά ATM από το δροµολογητή κάνοντας κλικ στο στοιχείο ATM στο Statistics (Στατιστικά)

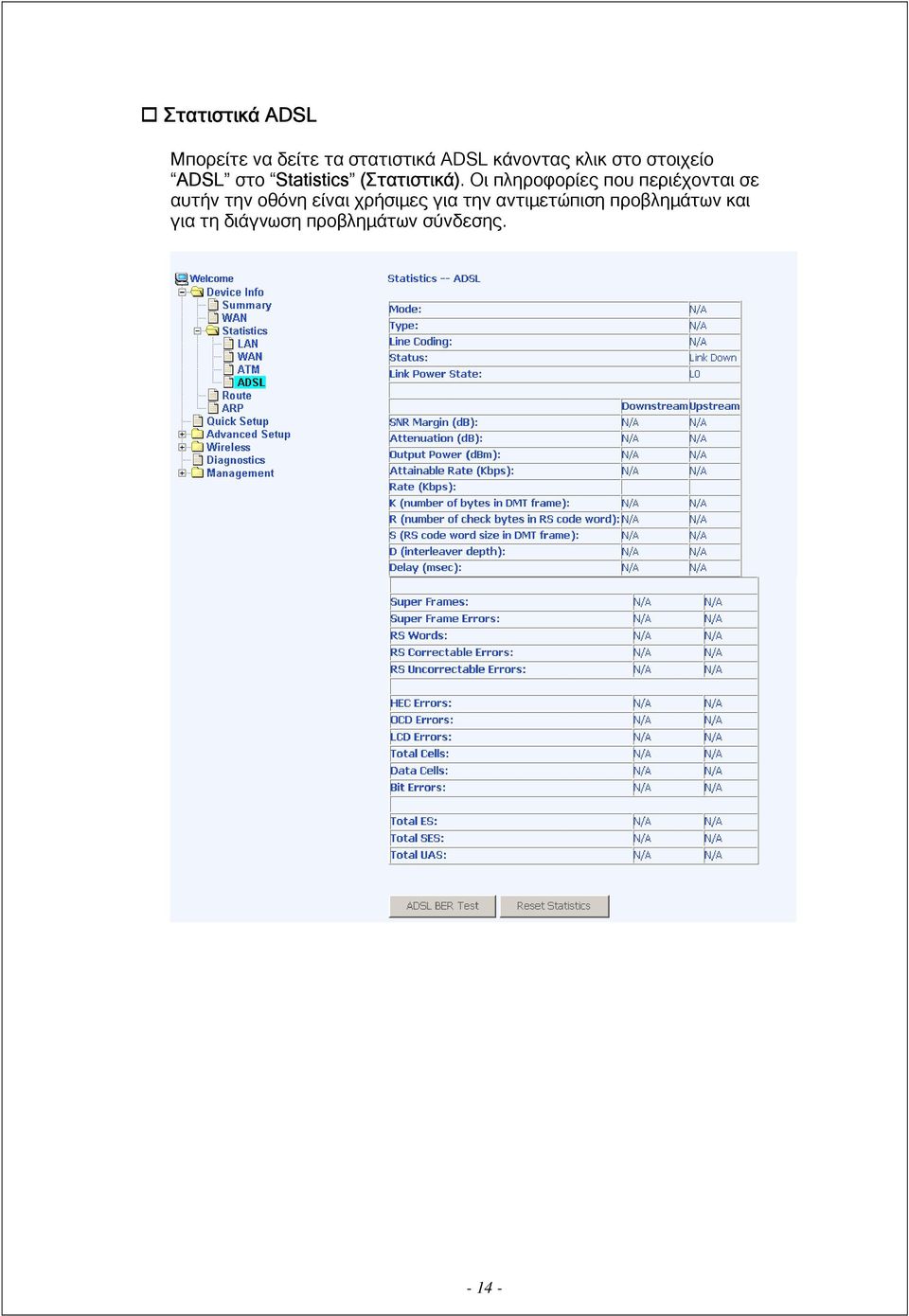

15 Στατιστικά ADSL Μπορείτε να δείτε τα στατιστικά ADSL κάνοντας κλικ στο στοιχείο ADSL στο Statistics (Στατιστικά). Οι πληροφορίες που περιέχονται σε αυτήν την οθόνη είναι χρήσιµες για την αντιµετώπιση προβληµάτων και για τη διάγνωση προβληµάτων σύνδεσης

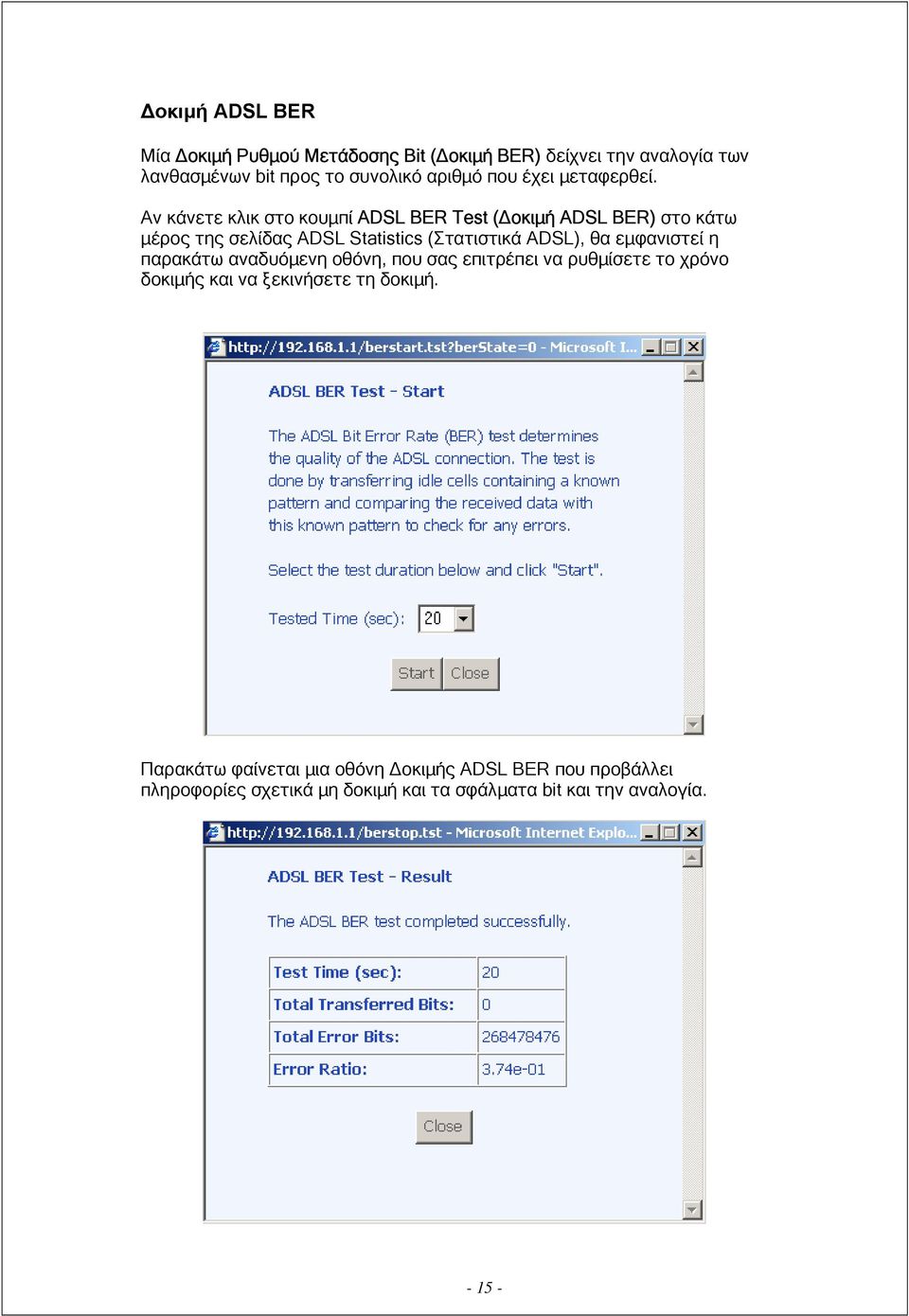

16 οκιµή ADSL BER Μία οκιµή Ρυθµού Μετάδοσης Bit ( οκιµή BER) δείχνει την αναλογία των λανθασµένων bit προς το συνολικό αριθµό που έχει µεταφερθεί. Αν κάνετε κλικ στο κουµπί ADSL BER Test ( οκιµή ADSL BER) στο κάτω µέρος της σελίδας ADSL Statistics (Στατιστικά ADSL), θα εµφανιστεί η παρακάτω αναδυόµενη οθόνη, που σας επιτρέπει να ρυθµίσετε το χρόνο δοκιµής και να ξεκινήσετε τη δοκιµή. Παρακάτω φαίνεται µια οθόνη οκιµής ADSL BER που προβάλλει πληροφορίες σχετικά µη δοκιµή και τα σφάλµατα bit και την αναλογία

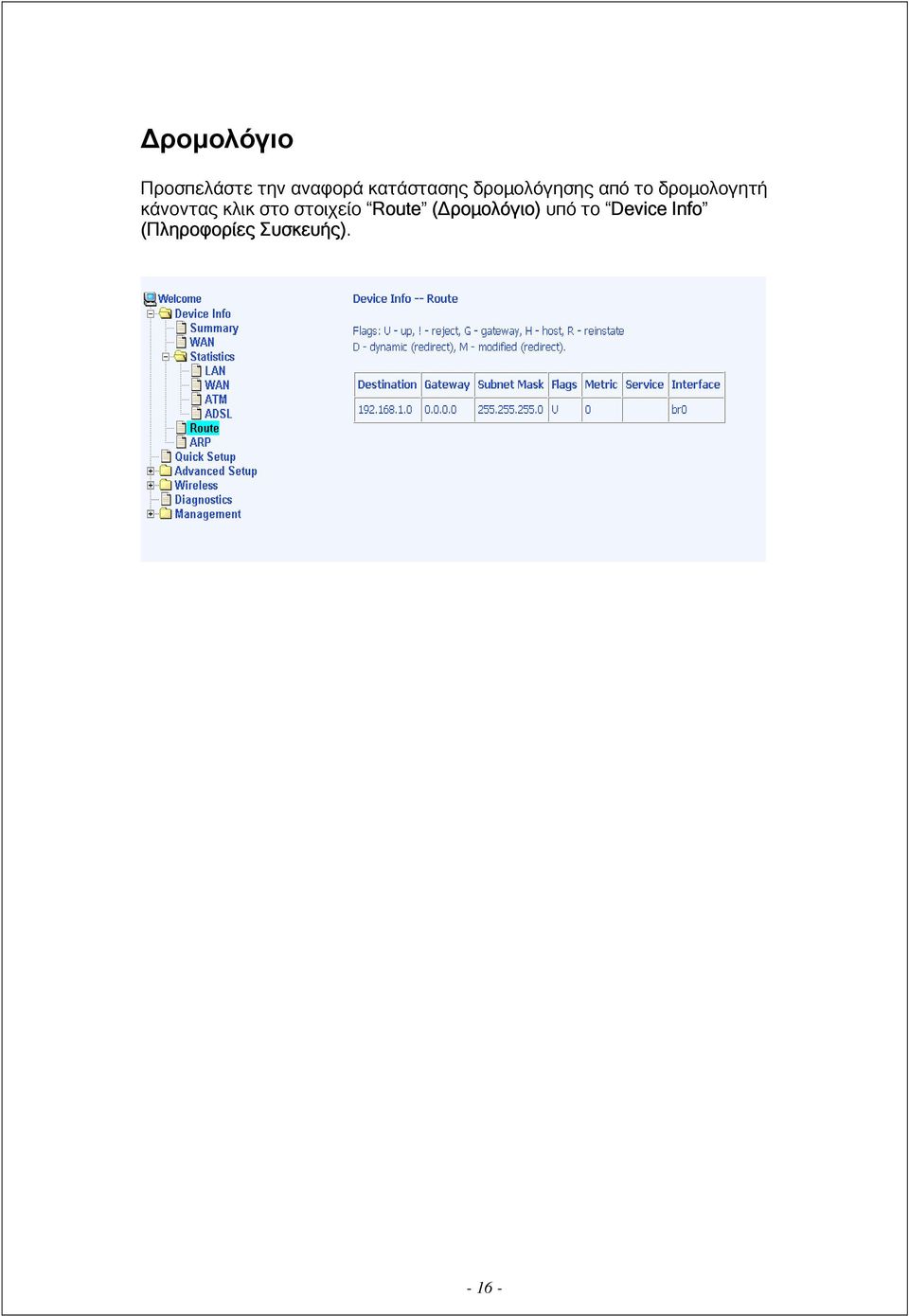

17 ροµολόγιο Προσπελάστε την αναφορά κατάστασης δροµολόγησης από το δροµολογητή κάνοντας κλικ στο στοιχείο Route ( ροµολόγιο) υπό το Device Info (Πληροφορίες Συσκευής)

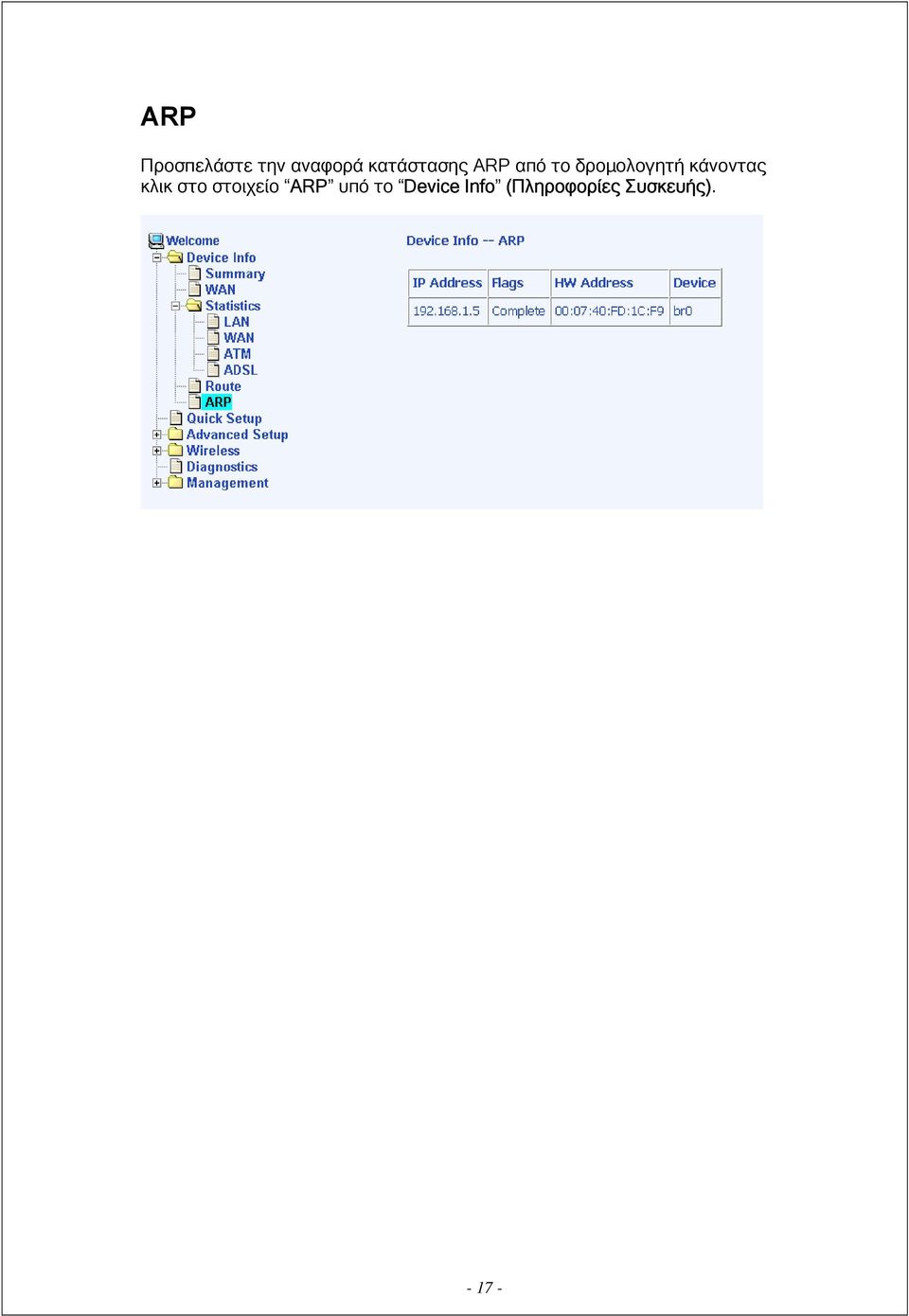

18 ARP Προσπελάστε την αναφορά κατάστασης ARP από το δροµολογητή κάνοντας κλικ στο στοιχείο ARP υπό το Device Info (Πληροφορίες Συσκευής)

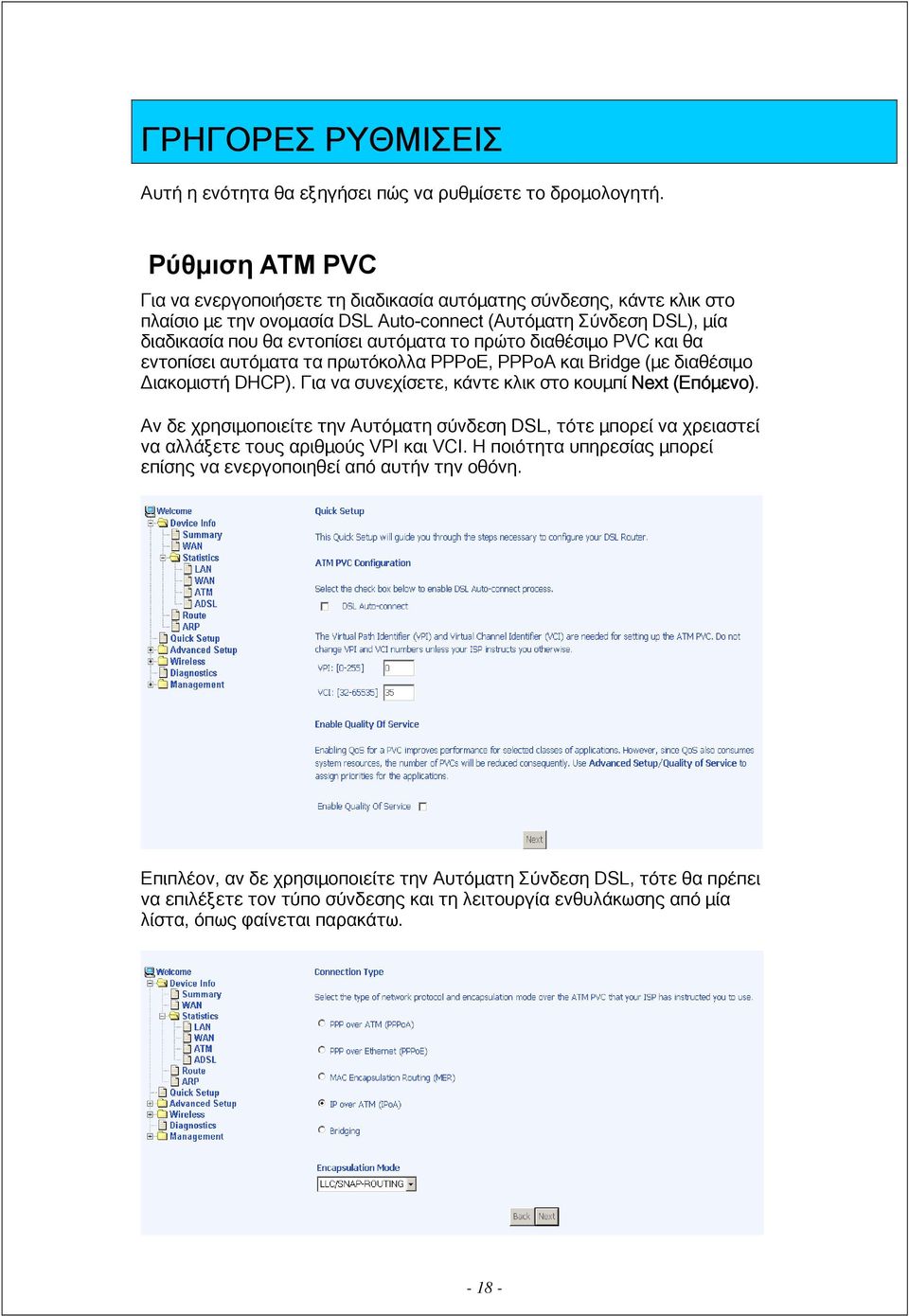

19 ΓΡΗΓΟΡΕΣ ΡΥΘΜΙΣΕΙΣ Αυτή η ενότητα θα εξηγήσει πώς να ρυθµίσετε το δροµολογητή. Ρύθµιση ATM PVC Για να ενεργοποιήσετε τη διαδικασία αυτόµατης σύνδεσης, κάντε κλικ στο πλαίσιο µε την ονοµασία DSL Auto-connect (Αυτόµατη Σύνδεση DSL), µία διαδικασία που θα εντοπίσει αυτόµατα το πρώτο διαθέσιµο PVC και θα εντοπίσει αυτόµατα τα πρωτόκολλα PPPoE, PPPoA και Bridge (µε διαθέσιµο ιακοµιστή DHCP). Για να συνεχίσετε, κάντε κλικ στο κουµπί Next (Επόµενο). Αν δε χρησιµοποιείτε την Αυτόµατη σύνδεση DSL, τότε µπορεί να χρειαστεί να αλλάξετε τους αριθµούς VPI και VCI. Η ποιότητα υπηρεσίας µπορεί επίσης να ενεργοποιηθεί από αυτήν την οθόνη. Επιπλέον, αν δε χρησιµοποιείτε την Αυτόµατη Σύνδεση DSL, τότε θα πρέπει να επιλέξετε τον τύπο σύνδεσης και τη λειτουργία ενθυλάκωσης από µία λίστα, όπως φαίνεται παρακάτω

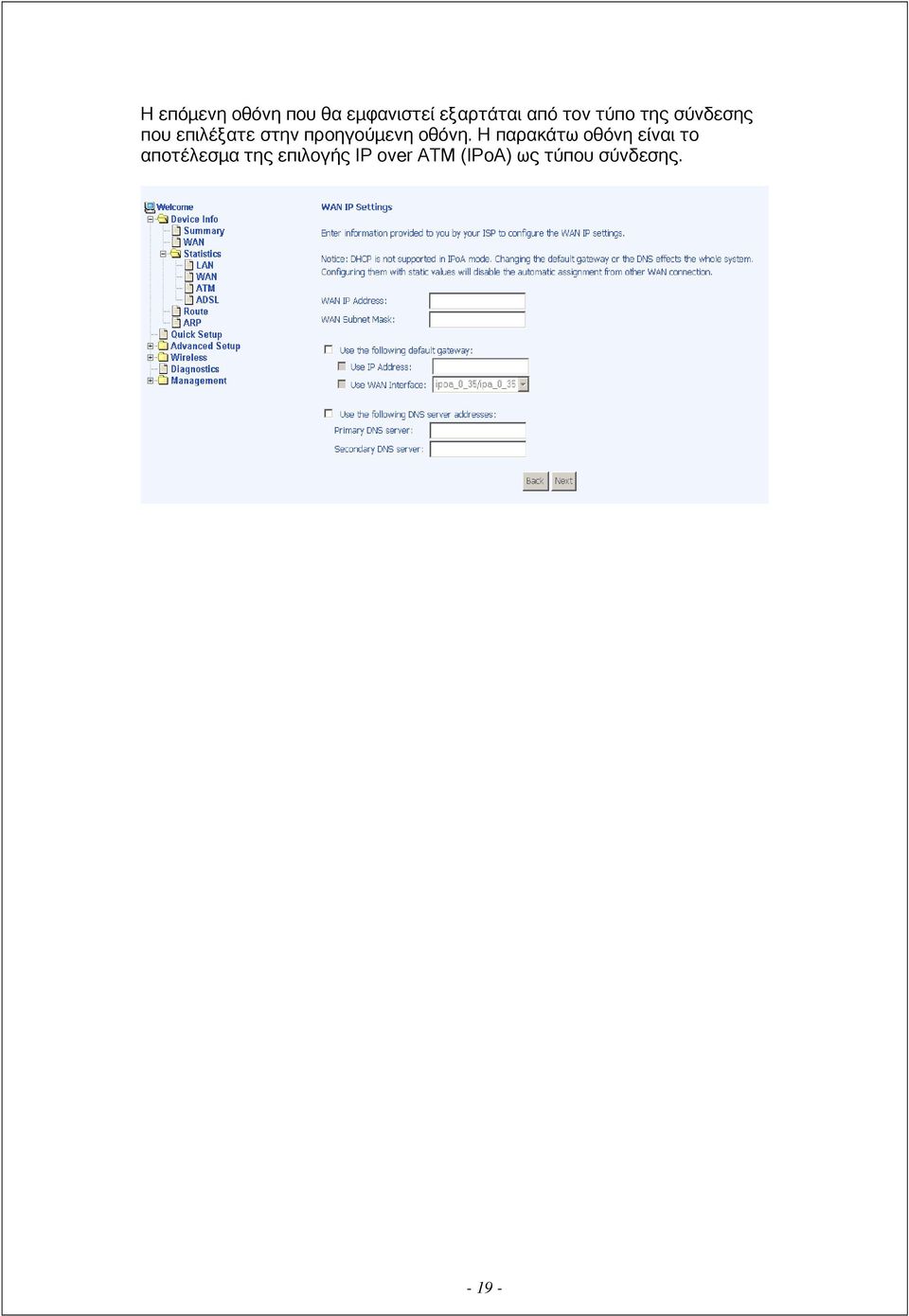

20 Η επόµενη οθόνη που θα εµφανιστεί εξαρτάται από τον τύπο της σύνδεσης που επιλέξατε στην προηγούµενη οθόνη. Η παρακάτω οθόνη είναι το αποτέλεσµα της επιλογής IP over ATM (IPoA) ως τύπου σύνδεσης

21 ΡΥΘΜΙΣΕΙΣ ΓΙΑ ΠΡΟΧΩΡΗΜΕΝΟΥΣ Αυτή η ενότητα περιέχει πληροφορίες σχετικά µε τις ρυθµίσεις WAN, LAN και ADSL. WAN Παραµετροποίηση των ρυθµίσεων WAN όπως σας τις έδωσε ο ISPσας. Κάντε κλικ στο κουµπί Προσθήκη αν θέλετε να προσθέσετε έναν νέο κανόνα για τη διασύνδεση WAN. Θα εµφανιστεί η οθόνη ATM PVC Configuration (Ρυθµίσεις ATM PVC). Η οθόνη ATM PVC Configuration (Ρυθµίσεις ATM PVC) σας επιτρέπει να ορίσετε ένα αναγνωριστικό ATM PVC (VPI και VCI) και να επιλέξετε µία κατηγορία υπηρεσίας

22 Επιβεβαιώστε τις παρακάτω τιµές µε τον ISP σας πριν να τις αλλάξετε. o VPI: Αναγνωριστικό Ιδεατής ιαδροµής. Οι έγκυρες τιµές είναι από 0 έως 255. o VCI: Αναγνωριστικό Ιδεατού Καναλιού. Οι έγκυρες τιµές είναι από 32 έως o Service Category (Κατηγορία Υπηρεσίας): Αναγράφονται πέντε κατηγορίες µεταφοράς δεδοµένων UBR Without PCR UBR With PCR CBR Non Realtime VBR Realtime VBR Η ενεργοποίηση του QoS για ένα PVC βελτιώνει την απόδοση για επιλεγµένες κατηγορίες εφαρµογών. Όµως, επειδή το QoS καταναλώνει επίσης πόρους του συστήµατος, µειώνεται ο αριθµός των PVC. Αν θέλετε να ενεργοποιήσετε την υπηρεσία QoS, κάντε κλικ στο πλαίσιο ελέγχου Enable Quality Of Service (Ενεργοποίηση Ποιότητας Υπηρεσίας)

23 Connection Type (Τύπος Σύνδεσης) Αυτή η οθόνη εµφανίζει τους παρακάτω τύπους πρωτοκόλλων δικτύου και λειτουργιών ενθυλάκωσης. PPP over ATM (PPPoA) PPP over Ethernet (PPPoE) MAC Encapsulation Routing (MER) IP over ATM (IpoA) Bridging Επιλέξτε τη λειτουργία που σας έχει ζητήσει να χρησιµοποιήσετε ο ISP σας και κάντε κλικ στο Next (Επόµενο). Μετά που θα κάνετε κλικ στο Next (Επόµενο), εµφανίζεται η παρακάτω οθόνη που σας επιτρέπει να απενεργοποιήσετε την υπηρεσία γεφύρωσης, αν το επιθυµείτε

24 Όταν έχουν ολοκληρωθεί οι ρυθµίσεις, η επόµενη οθόνη εµφανίζει µία οθόνη WAN Setup Summary (Ρυθµίσεις Περίληψη WAN) που εµφανίζει τις ρυθµίσεις WAN που έγιναν. Κάντε κλικ στο κουµπί Save (αποθήκευση) όταν είναι σωστές οι ρυθµίσεις. Θα εµφανιστεί η παρακάτω οθόνη µε τις ρυθµίσεις WAN που έχετε κάνει. Όταν είστε ικανοποιηµένοι µε τις ρυθµίσεις και δεν θέλετε να κάνετε άλλες αλλαγές, κάντε κλικ στο κουµπί Finish (Τέλος). Για να καταργήσετε ρυθµίσεις, κάντε κλικ στο κουµπί Remove (Αφαίρεση)

25 Μετά την επιλογή του κουµπιού Finish (Τέλος), εµφανίζεται η παρακάτω οθόνη. Σε αυτό το σηµείο ο δροµολογητής θα επανεκκίνησει για να αποθηκεύσει τις αλλαγές που έχουν γίνει

26 Ρυθµίσεις Τοπικού ικτύου (LAN) Μπορείτε να ρυθµίσετε την IP διεύθυνση του DSL ροµολογητή και τη Μάσκα υποδικτύου για τη διασύνδεση τοπικού δικτύου και την IP υποδικτύου του τοπικού σας δικτύου. Το κουµπί Save (Αποθήκευση) αποθηκεύει µόνο τα δεδοµένα ρυθµίσεων του τοπικού δικτύου και δεν πραγµατοποιεί τις ρυθµίσεις. Επιλέξτε το κουµπί Save/Reboot (Αποθήκευση/Επανεκκίνηση) για να αποθηκεύσετε τα δεδοµένα των ρυθµίσεων τοπικού δικτύου και να επανεκκίνησετε το δροµολογητή για να πραγµατοποιηθούν οι νέες ρυθµίσεις

27 NAT Αν ενεργοποιήσετε το NAT (Μετάφραση ιευθύνσεων ικτύου), µπορείτε να ρυθµίσετε το Virtual Server (Εικονικός ιακοµιστής), Port Triggering (Προώθηση Θυρών) και το DMZ Host (Κεντρικό υπολογιστής DMZ). Virtual Servers (Εικονικοί ιακοµιστές) Ένας εικονικός διακοµιστής σας επιτρέπει να κατευθύνετε τις εισερχόµενες συνδέσεις από το την πλευρά του WAN σε µία συγκεκριµένη IP διεύθυνση στην πλευρά του τοπικού δικτύου. Επιλέξτε τον εικονικό διακοµιστή από την αναπτυσσόµενη λίστα και συµπληρώστε την IP διεύθυνση του διακοµιστή και έπειτα κάντε κλικ στο κουµπί Save / Apply (Αποθήκευση / Εφαρµογή)

28 Μετά την αποθήκευση της επιλογής σας εµφανίζεται η παρακάτω οθόνη. Για να προσθέσετε επιπλέον εικονικούς διακοµιστές, κάντε κλικ στο κουµπί Add (Προσθήκη). Αν θέλετε να αφαιρέστε κάποιο από τα ονόµατα των διακοµιστών, επιλέξτε το πλαίσιο ελέγχου και κάντε κλικ στο κουµπί Remove (Αφαίρεση). Port Triggering (Προώθηση Θυρών) Κάντε κλικ στο κουµπί Add (Προσθήκη) για να προσθέσετε Προώθηση Θυρών στην εφαρµογή σας που χρησιµοποιεί το Internet. Η παρακάτω οθόνη εµφανίζεται όταν κάνετε κλικ στο Add (Προσθήκη) και σας επιτρέπει να επιλέξετε την εφαρµογή για την οποία θέλετε να ορίσετε τις θύρες. Μετά που έχετε κάνει µία επιλογή, κάντε κλικ στο κουµπί Save / Apply (Αποθήκευση / Εφαρµογή)

29 Μετά την αποθήκευση των επιλογών σας εµφανίζεται η επόµενη οθόνη. Θα µπορέσετε να προσθέσετε ή να αφαιρέσετε επιλογές που έχετε πραγµατοποιήσει κάνοντας κλικ στα κουµπιά Add (Προσθήκη) και Remove (Αφαίρεση)

30 DMZ Host (Κεντρικός Υπολογιστής DMZ) Μπορείτε να ορίσετε την IP διεύθυνση του Κεντρικού Υπολογιστή DMZ από αυτήν την οθόνη. Εισάγετε την IP διεύθυνση και κάντε κλικ στο Save / Apply (Αποθήκευση / Εφαρµογή)

31 Firewall (Τείχος Προστασίας) IP Filtering Outgoing (Φιλτράρισµα IP-Εξερχόµενων) Το φίλτρο εξερχοµένων θα εµποδίσει τα δεδοµένα από το τοπικό δίκτυο να εισέλθουν προς στην πλευρά του WAN. Κάντε κλικ στο κουµπί Add (Προσθήκη) για να δηµιουργήσετε φίλτρα. Η παρακάτω οθόνη θα εµφανιστεί όταν κάνετε κλικ στο Add (Προσθήκη). Εισάγετε το όνοµα του φίλτρου, τις πληροφορίες προέλευσης (από την πλευρά του LAN) και τις πληροφορίες προορισµού (από την πλευρά του WAN). Έπειτα κάντε κλικ στο Save / Apply (Αποθήκευση / Εφαρµογή)

32 Μετά που θα κάνετε κλικ στο Save / Apply (Αποθήκευση / Εφαρµογή) για το ΙΡ φίλτρο, εµφανίζεται η παρακάτω οθόνη. Η οθόνη αναφέρει τα IP φίλτρα που προστέθηκαν από την προηγούµενη οθόνη. Για να αλλάξετε τις ρυθµίσεις, κάντε κλικ στα κουµπιά Add (Προσθήκη) ή Remove (Αφαίρεση). IP Filtering Incoming (Φιλτράρισµα IP-Εισερχόµενων) Το εισερχόµενο φίλτρο φιλτράρει τα δεδοµένα από το WAN στην πλευρά του τοπικού δικτύου. Κάντε κλικ στο κουµπί Add (Προσθήκη) για να προσθέσετε ρυθµίσεις εισερχόµενων φίλτρων. Εισάγετε ένα όνοµα φίλτρου, πληροφορίες για τη διεύθυνση προέλευσης, (από την πλευρά του WAN), και πληροφορίες σχετικά µε τη διεύθυνση προορισµού (στην πλευρά του τοπικού δικτύου). Επιλέξτε το πρωτόκολλο και τη διασύνδεση WAN και κάντε κλικ στο Save/Apply (Αποθήκευση/Εφαρµογή) για να προσθέσετε τη ρύθµιση. Μπορείτε να εµφανίσετε και να διαγράψετε τις ρυθµίσεις εισερχόµενου φίλτρου από αυτήν την οθόνη

33 MAC Filtering (Φιλτράρισµα ιευθύνσεων MAC) Το φιλτράρισµα διευθύνσεων MAC µπορεί να προωθήσει ή να µπλοκάρει δεδοµένα ανά διεύθυνση MAC. Μπορείτε να αλλάξετε την πολιτική ή να προσθέσετε ρυθµίσεις στον πίνακα φιλτραρίσµατος διευθύνσεων MAC χρησιµοποιώντας την οθόνη MAC Filtering Setup (Ρυθµίσεις Φιλτραρίσµατος ιευθύνσεων MAC). Αν κάνετε κλικ στο Change Policy (Αλλαγή Πολιτικής), ένας διάλογος επιβεβαίωσης σας επιτρέπει να επαληθεύσετε την αλλαγή που κάνατε

34 Αν θέλετε να προσθέστε µία ρύθµιση στον πίνακα φιλτραρίσµατος διευθύνσεων MAC, εισάγετε τη διεύθυνση MAC Προέλευσης και Προορισµού και επιλέξετε τύπο πρωτοκόλλου, κατεύθυνση πλαισίου και διασύνδεση WAN. Έπειτα κάντε κλικ στο Save / Apply (Αποθήκευση / Εφαρµογή) για να την αποθηκεύσετε. Μετά που έχετε αποθηκεύσει τις ρυθµίσεις, θα εµφανιστεί µία οθόνη που εµφανίζει τις ρυθµίσεις. Σε αυτήν την οθόνη θα µπορέσετε να εµφανίσετε και να διαγράψετε τους κανόνες φιλτραρίσµατος διευθύνσεων MAC. Port Mapping (Αντιστοίχιση Θυρών) Η αντιστοίχιση θυρών είναι µία λειτουργία που σας επιτρέπει να ανοίξετε θύρες για να επιτρέψετε σε ορισµένες εφαρµογές Internet από την πλευρά του WAN να περάσουν από το τείχος προστασίας και να εισέλθουν στο τοπικό σας δίκτυο. Για να χρησιµοποιήσετε αυτή τη λειτουργία, θα πρέπει να δηµιουργήσετε οµάδες αντιστοίχισης. Για να το κάνετε αυτό, ακολουθήστε τις παρακάτω οδηγίες. 1. Κάντε κλικ στο κουµπί Add (Προσθήκη) όπως φαίνεται παρακάτω

35 2. Μετά που θα κάνετε κλικ στο κουµπί Add (Προσθήκη), εµφανίζεται η παρακάτω οθόνη ρυθµίσεων που σας επιτρέπει να εισάγετε τις οµάδες και τις διασυνδέσεις µε τις οποίες σχετίζονται

36 Quality of Service (Ποιότητα Υπηρεσίας) Μπορείτε να ρυθµίσετε την Ποιότητα Υπηρεσίας για να δίνει διαφορετικές προτεραιότητες στα δεδοµένα στο δροµολογητή. Σε αυτήν την οθόνη µπορείτε να εµφανίσετε και να διαγράψετε ρυθµίσεις QoS

37 Routing ( ροµολόγηση) Default Gateway (Προεπιλεγµένη Πύλη) Μπορείτε να ενεργοποιήσετε την αυτόµατα εκχωρηµένη προεπιλεγµένη πύλη στην οθόνη Routing Default Gateway ( ροµολόγηση Προεπιλεγµένη Πύλη). Από προεπιλογή, το πλαίσιο έχει επιλεγµένη την ενεργοποίηση της αυτόµατα εκχωρηµένης προεπιλεγµένης πύλης. Κάντε κλικ στο κουµπί Save / Apply (Αποθήκευση / Εφαρµογή) για να ενεργοποιήσετε ή να απενεργοποιήσετε αυτή τη λειτουργία. Static Route (Στατικό ροµολόγιο) Χρησιµοποιήστε την οθόνη Routing Static Route ( ροµολόγηση Στατικό ροµολόγιο) για να προσθέσετε ένα στατικό δροµολόγιο στον πίνακα δροµολόγησης

38 Εισάγετε τις πληροφορίες του δροµολογίου και κάντε κλικ στο Save / Apply (Αποθήκευση / Εφαρµογή) για να το ενεργοποιήσετε. Απαιτείται επανεκκίνηση. RIP Αν είναι ενεργοποιηµένο το RIP, η λειτουργία του δροµολογητή µπορεί να ρυθµιστεί ως ενεργητική ή παθητική

39 DNS DNS Server ( ιακοµιστής DNS) Χρησιµοποιήστε την οθόνη DNS Server ( ιακοµιστή DNS) για να ζητήσετε την αυτόµατη εκχώρηση ενός DNS ή για να ορίσετε έναν πρωταρχικό και έναν δευτερεύοντα DNS διακοµιστή. Dynamic DNS ( υναµικό DNS)

40 ADSL Υπάρχουν τρία βασικά στοιχεία στις ρυθµίσεις του ADSL: Modulation Methods (Μέθοδοι ιαµόρφωσης) Υποστηρίζονται έξι διαφορετικές µέθοδοι για διαφορετικές ταχύτητες σύνδεσης από το δροµολογητή Tornado 244X ADSL: G.Dmt Enabled, G.lite Enabled, T1.413 Enabled, ADSL Enabled, Annex L Enabled, και ADSL2+ Enabled. Ρυθµίστε αυτήν την τιµή µόνο όπως σας έχει ζητήσει ο ISP σας. Phone Line Pair (Ζεύγος Τηλεφωνικής Γραµµής) Ο δροµολογητής Tornado 244X ADSL υποστηρίζει τηλεφωνικές γραµµές στις ακίδες 2 και 3 ή στις ακίδες 1 και 4 για να συνδέσετε την ADSL γραµµή σας. Αν το τηλεφωνικό σας σύστηµα χρησιµοποιεί τις ακίδες 2 και 3, συνδέστε ένα τυπικό καλώδιο RJ11 στο δροµολογητή και επιλέξτε το Inner pair (Εσωτερικό ζεύγος) στην οθόνη. Αν το τηλεφωνικό σας σύστηµα χρησιµοποιεί τις ακίδες 1 και 4, συνδέστε το τηλέφωνο µε το παρεχόµενο καλώδιο RJ11 και επιλέξτε το Outer pair (Εξωτερικό ζεύγος) στην οθόνη. Capability ( υνατότητα) Μην αλλάξετε αυτές τις ρυθµίσεις εκτός αν σας το ζητήσει ο ISP σας

41 DSL Advanced Settings (DSL Ρυθµίσεις για Προχωρηµένους) Μπορεί να επιλεγεί η λειτουργία δοκιµής από τη σελίδα DSL Ρυθµίσεων για Προχωρηµένους. Οι λειτουργίες δοκιµές είναι οι παρακάτω: Normal Reverb Medley No retrain L3 Tone Settings (Ρυθµίσεις Τόνου) Η ζώνη συχνότητας του ADSL χωρίζεται σε 256 ξεχωριστούς τόνους, ο καθένας 4,3125 khz µακριά από τον άλλο. Με κάθε τόνο να µεταφέρει ξεχωριστά δεδοµένα, η τεχνική λειτουργεί σαν να λειτουργούσαν παράλληλα 256 ξεχωριστά µόντεµ. Το εύρος τόνων είναι από 0 έως 31 για ανιόντες και 32 έως 255 για κατιόντες. Μην αλλάξετε αυτές τις ρυθµίσεις εκτός αν σας το ζητήσει ο ISP σας

42 - 41 -

43 Wireless (Ασύρµατο) Αυτή η ενότητα σας επιτρέπει να αλλάξετε τις ασύρµατες ρυθµίσεις του δροµολογητή σας. Η παρακάτω οθόνη Wireless Basic (Ασύρµατο Βασικά) σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την ασύρµατη σύνδεση. Η προεπιλεγµένη ρύθµιση για την ασύρµατη σύνδεση είναι ενεργοποιηµένη. Μπορείτε επίσης να κρύψετε το σηµείο πρόσβασης ώστε οι άλλοι να µην βλέπουν το αναγνωριστικό σας στο δίκτυο. Η επόµενη οθόνη είναι η Wireless Security (Ασύρµατο Ασφάλεια) που σας επιτρέπει να επιλέξετε τη µέθοδο ελέγχου ταυτότητας στο δίκτυο και να ενεργοποιήσετε ή να απενεργοποιήσετε την κρυπτογράφηση WEP. Σηµειώστε πως ανάλογα µε τον έλεγχο ταυτότητας στο δίκτυο που έχει επιλεγεί, η οθόνη θα αλλάξει αντίστοιχα ώστε να µπορεί να γίνει η ρύθµιση επιπλέον πεδίων για τη συγκεκριµένη µέθοδο ελέγχου ταυτότητας. Οι µέθοδοι ελέγχου ταυτότητας για το δίκτυο περιλαµβάνουν τις παρακάτω Open όλοι µπορούν να προσπελάσουν το δίκτυο. Η προεπιλογή είναι µία ρύθµιση απενεργοποιηµένης κρυπτογράφησης WEP. Shared Είναι ενεργοποιηµένη η κρυπτογράφηση WEP και πρέπει να επιλεγεί ισχύς κλειδιού 64-bit ή 128-bit. Κάντε κλικ στο Set Encryption Keys (Καθορισµός Κλειδιών Κρυπτογράφησης) για τη χειροκίνητη ρύθµιση των κλειδιών κρυπτογράφησης δικτύου. Μπορούν να οριστούν έως 4 διαφορετικά κλειδιά και µπορείτε να επιστρέψετε για να επιλέξετε ποιο θα χρησιµοποιείται ανά πάσα στιγµή X απαιτεί αµοιβαίο έλεγχο ταυτότητας ανάµεσα σε έναν πελάτη σταθµό και στο δροµολογητή περιλαµβανοµένου ενός διακοµιστή ελέγχου ταυτότητας RADIUS. Θα πρέπει να εισαχθούν πληροφορίες για το διακοµιστή RADIUS όπως η IP διεύθυνσή του, η θύρα και το κλειδί. Η κρυπτογράφηση WEP είναι επίσης ενεργοποιηµένη και η ισχύς κρυπτογράφησης θα πρέπει να είναι επίσης επιλεγµένη

44 WPA (Wi-Fi Protected Access) Χρησιµοποιείται συνήθως για επιχειρήσεις, χρησιµοποιεί ένα διακοµιστή RADIUS και κρυπτογράφηση TKIP (Πρωτόκολλο Ακεραιότητας του Προσωρινού Κλειδιού) (αντί για κρυπτογράφηση WEP η οποία είναι απενεργοποιηµένη). Το TKIP χρησιµοποιεί κλειδιά 128 bit δυναµικής περιόδου λειτουργίας (ανά χρήστη, ανά περίοδο λειτουργίας, και κλειδιά ανά πακέτο). WPA-PSK (Wi-Fi Protected Access Pre-Shared Key) Το WPA για το σπίτι και τα περιβάλλοντα SOHO επίσης χρησιµοποιούν την ίδια ισχυρή κρυπτογράφηση TKIP, κατασκευή κλειδιού ανά πακέτο και διαχείριση κλειδιών που παρέχει το WPA στην επιχείριση. Η βασική διαφορά είναι πως ο κωδικός εισάγεται µε το χέρι. Απαιτείται επίσης ένα χρονικό διάστηµα επαναδηµιουργίας κλειδιού οµάδας. WPA2 (Wi-Fi Protected Access 2) η δεύτερη γενιά του WPA που χρησιµοποιεί το AES (Εξελιγµένο Πρότυπο Κρυπτογράφησης) αντί για το TKIP ως µέθοδο κρυπτογράφησης. Το χρονικό διάστηµα επανάληψης ελέγχου ταυτότητας στο δίκτυο είναι ο χρόνος που απαιτείται για την έκδοση ενός άλλου κλειδιού. WPA2-PSK (Wi-Fi Protected Access 2 Pre-Shared Key) κατάλληλο για το σπίτι και περιβάλλοντα SOHO, χρησιµοποιεί επίσης κρυπτογράφηση AES και απαιτεί να εισάγετε έναν κωδικό πρόσβασης και ένα χρονικό διάστηµα επαναδηµιουργίας κλειδιού. Mixed WPA2 / WPA σε µεταβατικές περιόδους για αναβαθµίσεις στην επιχείριση, αυτή η µικτή µέθοδος ελέγχου ταυτότητα επιτρέπει στους αναβαθµισµένους χρήστες και σε όσους δεν έχουν αναβαθµιστεί ακόµα να προσπελάσουν το δίκτυο µέσω του δροµολογητή. Οι πληροφορίες του διακοµιστή RADIUS πρέπει να εισαχθούν για το WPA καθώς και ένα χρονικό διάστηµα επαναδηµιουργίας κλειδιού οµάδας. Χρησιµοποιούνται τόσο το TKIP όσο και το AES. Mixed WPA2 / WPA-PSK χρήσιµο για µεταβατικές περιόδους για αναβαθµίσεις στο σπίτι ή σε περιβάλλοντα SOHO, θα πρέπει να εισαχθεί ένα ήδη κοινόχρηστο κλειδί µαζί µε το χρονικό διάστηµα επαναδηµιουργίας κλειδιού οµάδας. Χρησιµοποιούνται επίσης τόσο το TKIP όσο και το AES

45 Η οθόνη φιλτραρίσµατος διευθύνσεων MAC σας επιτρέπει να διαχειριστείτε τα φίλτρα των διευθύνσεων MAC. Προσθέστε τις διευθύνσεις MAC που θέλετε να διαχειριστείτε και έπειτα επιλέξτε τη λειτουργία που θέλετε να χρησιµοποιήσετε για να τις διαχειριστείτε. Μπορείτε να απενεργοποιήσετε αυτή τη λειτουργία ή µπορείτε να επιτρέψετε ή να απαγορεύσετε την πρόσβαση στις διευθύνσεις MAC που προσθέτετε στη λίστα. Όταν θέλετε να προσθέσετε µία διεύθυνση MAC στο φίλτρο, εµφανίζεται η παρακάτω οθόνη. Όταν έχετε τελειώσει, κάντε κλικ στο κουµπί Save / Apply (Αποθήκευση / Εφαρµογή)

46 Σε αυτήν την επόµενη οθόνη, µπορείτε να επιλέξετε ποια λειτουργία θέλετε να έχει ο δροµολογητής, είτε σηµείο πρόσβασης είτε ασύρµατη γέφυρα

47 Οι λειτουργίες για προχωρηµένους της ασύρµατης διασύνδεσης τοπικού δικτύου µπορούν να ρυθµιστούν σε αυτήν την ενότητα. Οι ρυθµίσεις µπορούν να γίνουν για τα παρακάτω. AP Isolation αν επιλέξετε να την ενεργοποιήσετε, τότε οι ασύρµατοι πελάτες σας δε θα µπορούν να επικοινωνούν µεταξύ τους. Band µία προεπιλεγµένη ρύθµιση στα 2,4GHz g Channel--Το b και το g χρησιµοποιούν κανάλια για να περιορίσουν τις παρεµβολές από άλλες συσκευές. Αν αντιµετωπίζετε παρεµβολές µε άλλες συσκευές των 2,4Ghz όπως είναι η παρακολούθηση βρεφών, οι συναγερµοί ή τα ασύρµατα τηλέφωνα, τότε αλλάξτε το κανάλι στο δροµολογητή σας. Multicast Rate ο ρυθµός µε τον οποίο αποστέλλεται ένα µήνυµα σε µία καθορισµένη οµάδα παραληπτών. Basic Rate το σετ των ρυθµών µετάδοσης δεδοµένων που θα µπορούν να χρησιµοποιούν όλοι οι σταθµοί για να λαµβάνουν πλαίσια από ένα ασύρµατο µέσο. Fragmentation Threshold χρησιµοποιείται για τη διάσπαση πακέτω το οποίο βοηθάει στη βελτίωση της απόδοσης αν υπάρχει παρεµβολή ραδιοσυχνοτήτων (RF). RTS Threshold (Όριο Αίτησης για Εκποµπή) καθορίζει το µέγεθος πακέτου µίας µετάδοσης µέσω της χρήσης του δροµολογητή για να βοηθήσει στον έλεγχο της ροής των δεδοµένων. DTIM Interval ορίζει το χρονικό διάστηµα Αφύπνισης για τους πελάτες σε λειτουργία εξοικονόµησης ενέργειας. Beacon Interval ένα πακέτο πληροφοριών που αποστέλλεται από µία συνδεδεµένη συσκευή σε όλες τις άλλες συσκευές όπου ανακοινώνει τη διαθεσιµότητα και την ετοιµότητά της. Το χρονικό διάστηµα προειδοποιητικού σήµατος είναι ένα χρονικό διάστηµα (που αποστέλλεται µε το προειδοποιητικό σήµα) πριν την εκ νέου αποστολή του προειδοποιητικού σήµατος. Το χρονικό διάστηµα του προειδοποιητικού σήµατος µπορεί να ρυθµιστεί σε χιλιοστά δευτερολέπτου (ms). Xpress Technology µία τεχνολογία που χρησιµοποιεί πρότυπα που βασίζονται σε καταιγισµό καρέ για να επιτύχει µεγαλύτερη απόδοση. Με ενεργοποιηµένη την τεχνολογία Xpress Technology, η συσσωρευτική απόδοση (το σύνολο των ξεχωριστών ταχυτήτων απόδοσης του κάθε πελάτη στο δίκτυο) µπορεί να βελτιωθεί έως 25% σε δίκτυα µόνο g και έως 75% σε µικτά δίκτυα που αποτελούνται από εξοπλισµό g και b. 54g Mode Το 54g είναι µία τεχνολογία Wi-Fi της Broadcom

48 54g Protection--τα πρότυπα g παρέχουν µία µέθοδο προστασίας ώστε οι συσκευές g και b να µπορούν να συνυπάρχουν στο ίδιο δίκτυο χωρίς να µιλάνε ταυτόχρονα. Μην απενεργοποιήσετε το 54g Protection αν υπάρχει πιθανότητα να χρειαστεί να χρησιµοποιήσει το ασύρµατο δίκτυό σας µία συσκευή b. Σε αυτόµατη λειτουργία Auto Mode, η ασύρµατη συσκευή θα χρησιµοποιήσει RTS/CTS (Αίτηση για Εκποµπή / Ελεύθερο για Μετάδοση) για να βελτιώσει την απόδοση g σε µικτά δίκτυα g/802.11b. Απενεργοποιήστε την προστασία για να µεγιστοποιήσετε την απόδοση του g στις περισσότερες συνθήκες. WMM (Wi-Fi Multimedia) λειτουργία που βελτιώσει την εµπειρία µε τις εφαρµογές ήχου, βίντεο και φωνής πάνω από ένα Wi-Fi δίκτυο

49 Αντιµετώπιση Προβληµάτων- ιάγνωση Η οθόνη διάγνωσης σας επιτρέπει να εκτελέσετε διαγνωστικές δοκιµές για να ελέγξετε τη DSL σύνδεσή σας. Επιπλέον, µπορείτε να δοκιµάσετε τη σύνδεση µε τον DSL πάροχο σας. Management ( ιαχείριση) Settings (Ρυθµίσεις) Backup Settings (Ρυθµίσεις Αντιγράφου Ασφαλείας)

50 - 49 -

51 Restore User Settings (Επαναφορά Ρυθµίσεων Χρήστη) Για την επαναφορά των αποθηκευµένων ρυθµίσεων επιλέξτε το ManagementSettingsRestore User Settings. Επιλέξτε το αρχείο αντιγράφου ασφαλείας που θέλετε να επαναφέρετε και κάντε κλικ στο Update Settings (Ενηµέρωση Ρυθµίσεων). Ο δροµολογητής θα επαναφέρει τις ρυθµίσεις και θα επανεκκινήσει για να ενεργοποιήσει τις ρυθµίσεις αυτές

52 Restore Default (Επαναφορά Προεπιλογής) Η Επαναφορά Προεπιλογής θα διαγράψει τις τρέχουσες ρυθµίσεις και θα επαναφέρει το δροµολογητή στις προεπιλεγµένες εργοστασιακές ρυθµίσεις. Για την επαναφορά του δροµολογητή στις προεπιλεγµένες εργοστασιακές ρυθµίσεις, επιλέξτε το ManagementSettingsRestore Default. Απαντήστε OK στο διάλογο επιβεβαίωσης. Ο δροµολογητής θα επαναφέρει τις προεπιλεγµένες ρυθµίσεις και θα επανεκκινήσει

53 System Log (Αρχείο Καταγραφής Συστήµατος) Ο διάλογος του Αρχείου Καταγραφής Συστήµατος σας επιτρέπει να προβάλλετε το Αρχείο Καταγραφής Συστήµατος και να ρυθµίσετε τις επιλογές του. Για να προβάλλετε το Αρχείο Καταγραφής Συστήµατος κάντε κλικ στο κουµπί View System Log (Προβολή Αρχείου Καταγραφής Συστήµατος) για να εµφανίσετε το αρχείο. Ακολουθεί η προβολή ενός System Log (Αρχείου Καταγραφής Συστήµατος)

54 Configure System Log (Ρύθµιση Αρχείου Καταγραφής Συστήµατος) Αν είναι ενεργοποιηµένο το αρχείο καταγραφής, το σύστηµα θα καταγράφει τα επιλεγµένα συµβάντα: Emergency (Επείγοντα περιστατικά), Alert (Συναγερµοί), Critical (Κρίσιµες καταστάσεις), Error (Σφάλµατα), Warning (Προειδοποιήσεις), Notice (Ειδοποιήσεις), Informational (Πληροφοριακά) και Debugging (Εντοπισµός σφαλµάτων). Όλα τα παραπάνω συµβάντα ή αντίστοιχα στο επιλεγµένο επίπεδο αρχείου καταγραφής θα καταγράφονται και θα προβάλλονται

55 Αν η επιλεγµένη λειτουργία είναι Remote (Αποµακρυσµένη) ή Both (Και τα δύο), τα συµβάντα θα αποστέλλονται στη συγκεκριµένη IP διεύθυνση και UDP θύρα σε έναν αποµακρυσµένο διακοµιστή αρχείων καταγραφής συστήµατος. Αν η επιλεγµένη λειτουργία είναι η Local (Τοπική) ή Both (Και τα δύο), τα συµβάντα θα καταγράφονται στην τοπική µνήµη. Επιλέξτε τις επιθυµητές τιµές και κάντε κλικ στο κουµπί Save/Apply (Αποθήκευση / Εφαρµογή) για να ρυθµίσετε τις επιλογές του αρχείου καταγραφής συστήµατος. SNMP Internet Times (Ώρα Internet)

56 Access Control (Έλεγχος Πρόσβασης) Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε ορισµένες υπηρεσίες του δροµολογητή σας µέσω τοπικού δικτύου ή WAN. Αν δεν έχει καθοριστεί σύνδεση WAN τότε µπορεί να ρυθµιστεί µόνο η πλευρά του τοπικού δικτύου. Services (Υπηρεσίες) IP Addresses (IP ιευθύνσεις) Η πρόσβαση µέσω Web στο δροµολογητή µπορεί να περιοριστεί όταν είναι ενεργοποιηµένη η λειτουργία Access Control Mode (Λειτουργία Ελέγχου Πρόσβασης). Οι IP διευθύνσεις των επιτρεπόµενων υπολογιστών µπορούν να προστεθούν µε τη χρήση του Access ControlIP Address. Προσθέστε την IP διεύθυνση στη λίστα των IP διευθύνσεων κάνοντας κλικ στο κουµπί Add (Προσθήκη), έπειτα επιλέξτε το Enabled (Ενεργοποίηση) για να ενεργοποιήσετε τη Λειτουργία Ελέγχου Πρόσβασης

57 Για να εκχωρήσετε την IP διεύθυνση του σταθµού διαχείρισης που επιτρέπεται να προσπελάσει τις υπηρεσίες τοπικής διαχείρισης, εισάγετε την IP διεύθυνση στο πλαίσιο και κάντε κλικ στο κουµπί Save / Apply (Αποθήκευση / Εφαρµογή). Passwords (Κωδικοί πρόσβασης) Προσπελάστε την οθόνη Passwords (Κωδικοί πρόσβασης) στην ενότητα Access Control (Έλεγχος Πρόσβασης) για να αλλάξετε έναν κωδικό πρόσβασης. Επιλέξτε ένα λογαριασµό και εισάγετε τον τρέχοντα κωδικό πρόσβασης και το νέο κωδικό πρόσβασης και έπειτα κάντε κλικ στο κουµπί Save / Apply (Αποθήκευση / Εφαρµογή)

58 Update Software (Ενηµέρωση Λογισµικού) Αν ο ISP σας διαθέσει νέο λογισµικό για αυτόν το δροµολογητή, ακολουθήστε τα παρακάτω βήµατα για να πραγµατοποιήσετε µία ενηµέρωση. 1. Λάβετε ένα αρχείο µε ενηµερωµένη εικόνα λογισµικού από τον ISP σας. 2. Εισάγετε τη διαδροµή στη θέση του αρχείου εικόνας και κάντε κλικ στο κουµπί Browse (Αναζήτηση) για να εντοπίσετε το αρχείο εικόνας. 3. Κάντε ένα κλικ στο κουµπί Update Software (Ενηµέρωση Λογισµικού) για να φορτώσετε το αρχείο της νέας εικόνας. Reboot Router (Επανεκκίνηση ροµολογητή) Επιλέξτε το ManagementReboot Router για επανεκκίνηση του δροµολογητή µε τη χρήση της διασύνδεσης web. Ο δροµολογητής θα αποθηκεύσει τις τρέχουσες ρυθµίσεις και θα επανεκκινήσει χρησιµοποιώντας τις νέες ρυθµίσεις
