OVENΤROP. Valves + Systems ΠΑΡΟΥΣΙΑΣΗ ΣΥΣΤΗΜΑΤΟΣ ΘΕΡΜΑΝΣΗΣ ΔΑΠΕΔΟΥ

Transcript

1 OVENΤROP Valves + Systems ΠΑΡΟΥΣΙΑΣΗ ΣΥΣΤΗΜΑΤΟΣ ΘΕΡΜΑΝΣΗΣ ΔΑΠΕΔΟΥ

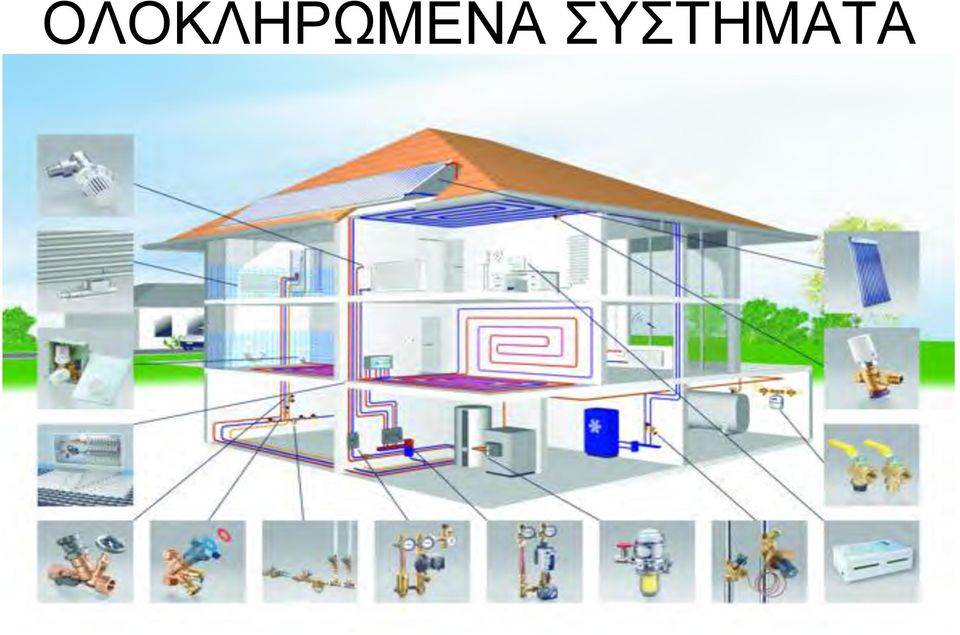

2 ΟΛΟΚΛΗΡΩΜΕΝΑ ΣΥΣΤΗΜΑΤΑ

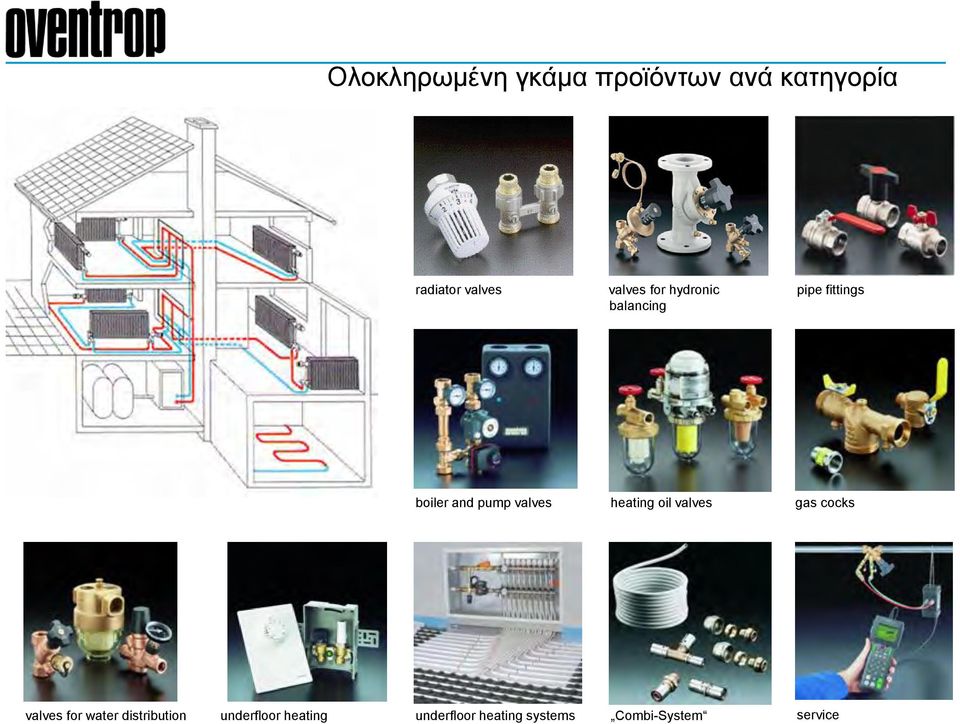

3 Ολοκληρωμένη γκάμα προϊόντων ανά κατηγορία radiator valves valves for hydronic balancing pipe fittings boiler and pump valves heating oil valves gas cocks valves for water distribution underfloor heating underfloor heating systems Combi-System service

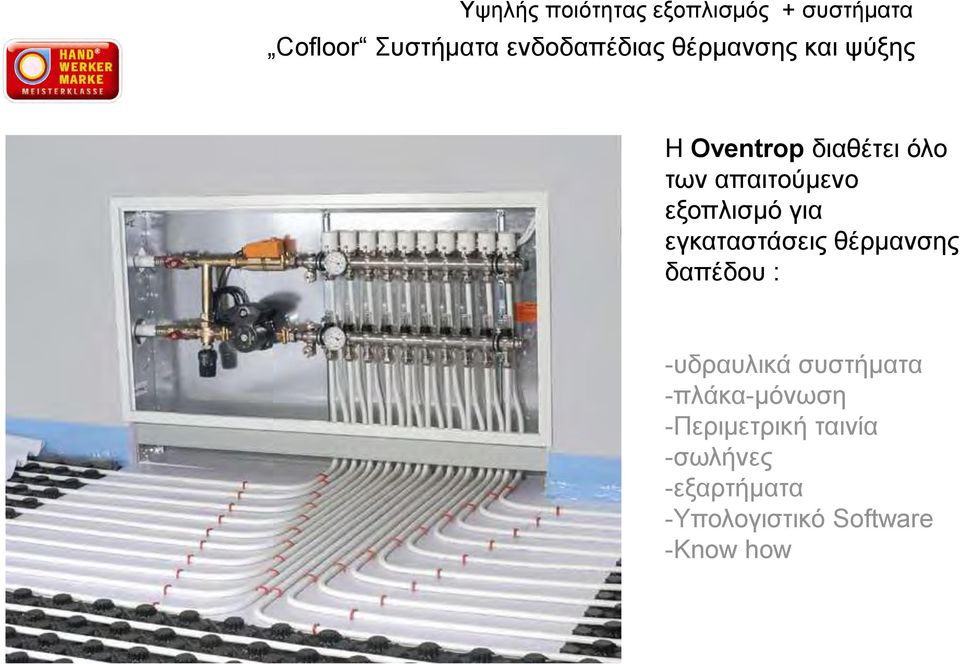

4 Υψηλής ποιότητας εξοπλισμός + συστήματα Cofloor Συστήματα ενδοδαπέδιας θέρμανσης και ψύξης Η Oventrop διαθέτει όλο των απαιτούμενο εξοπλισμό για εγκαταστάσεις θέρμανσης δαπέδου : -υδραυλικά συστήματα -πλάκα-μόνωση -Περιμετρική ταινία -σωλήνες -εξαρτήματα -Υπολογιστικό Software -Know how

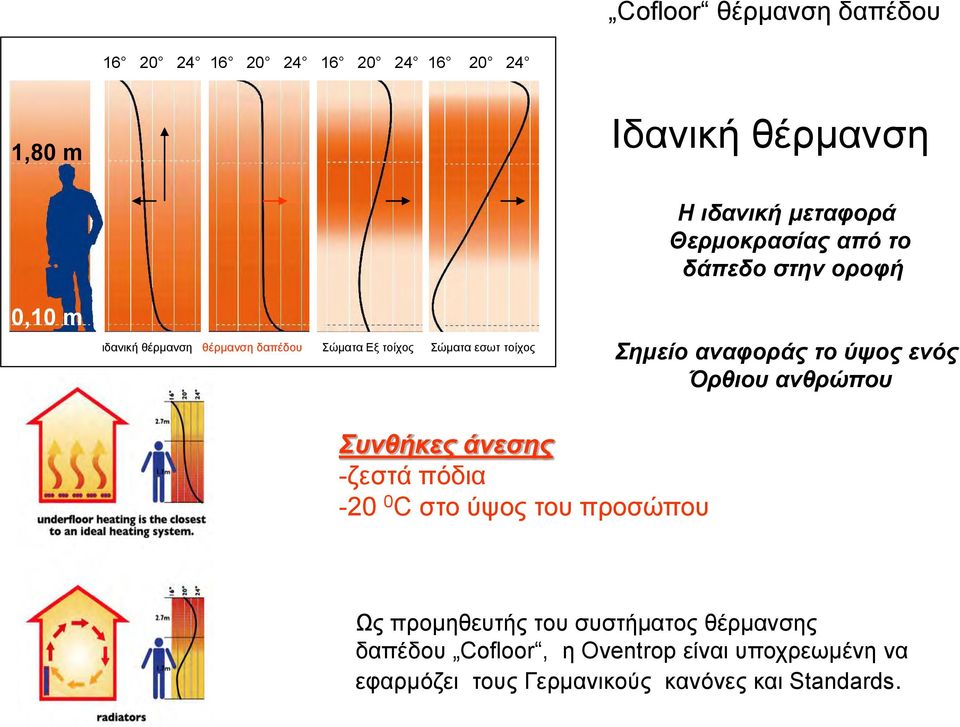

5 Cofloor θέρμανση δαπέδου ,80 m Ιδανική θέρμανση 0,10 m ιδανική θέρμανση θέρμανση δαπέδου Σώματα Εξ τοίχος Σώματα εσωτ τοίχος Η ιδανική μεταφορά Θερμοκρασίας από το δάπεδο στην οροφή Σημείο αναφοράς το ύψος ενός Όρθιου ανθρώπου Συνθήκες άνεσης -ζεστά πόδια C στο ύψος του προσώπου Ως προμηθευτής του συστήματος θέρμανσης δαπέδου Cofloor, η Oventrop είναι υποχρεωμένη να εφαρμόζει τους Γερμανικούς κανόνες και Standards.

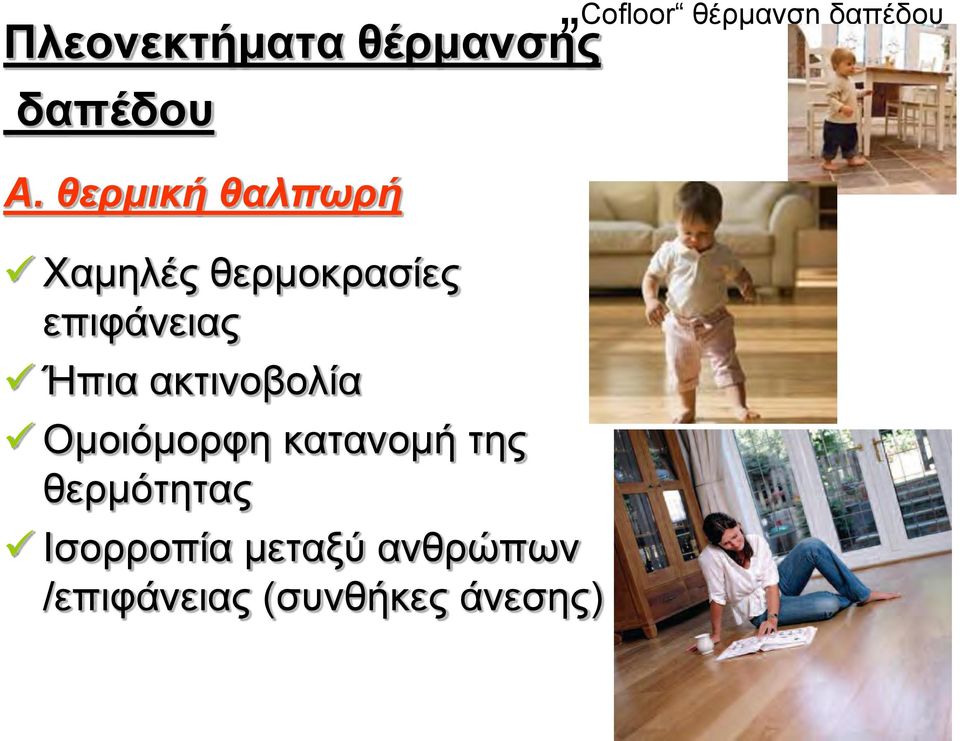

6 Cofloor θέρμανση δαπέδου Πλεονεκτήματα θέρμανσης δαπέδου Α. θερμική θαλπωρή Χαμηλές θερμοκρασίες επιφάνειας Ήπια ακτινοβολία Ομοιόμορφη κατανομή της θερμότητας Ισορροπία μεταξύ ανθρώπων /επιφάνειας (συνθήκες άνεσης)

7 Υγιεινή και άνετη χωρίς κίνηση του αέρα και τις σκόνης Ιδανικό για μείωση αλλεργιών και για παιδιά Κανένας θόρυβος Ιδανικές συνθήκες άνεσης

8 Β. Εξοικονόμηση ενέργειας Cofloor θέρμανση δαπέδου Χαμηλές θερμοκρασίες Μικρότερα θερμικά φορτία Χαμηλότερη επιθυμητή εσωτερική θερμοκρασία κατά 1-2 βαθμούς (μεταφορά θερμότητας από δάπεδο προς οροφή)

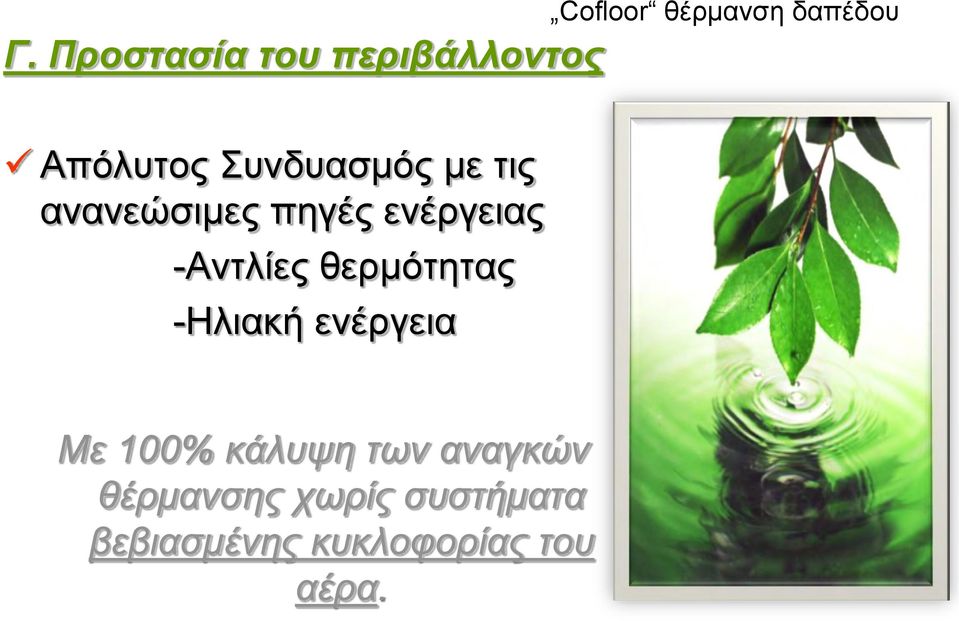

9 Cofloor θέρμανση δαπέδου Γ. Προστασία του περιβάλλοντος Απόλυτος Συνδυασμός με τις ανανεώσιμες πηγές ενέργειας -Αντλίες θερμότητας -Ηλιακή ενέργεια Με 100% κάλυψη των αναγκών θέρμανσης χωρίς συστήματα βεβιασμένης κυκλοφορίας του αέρα.

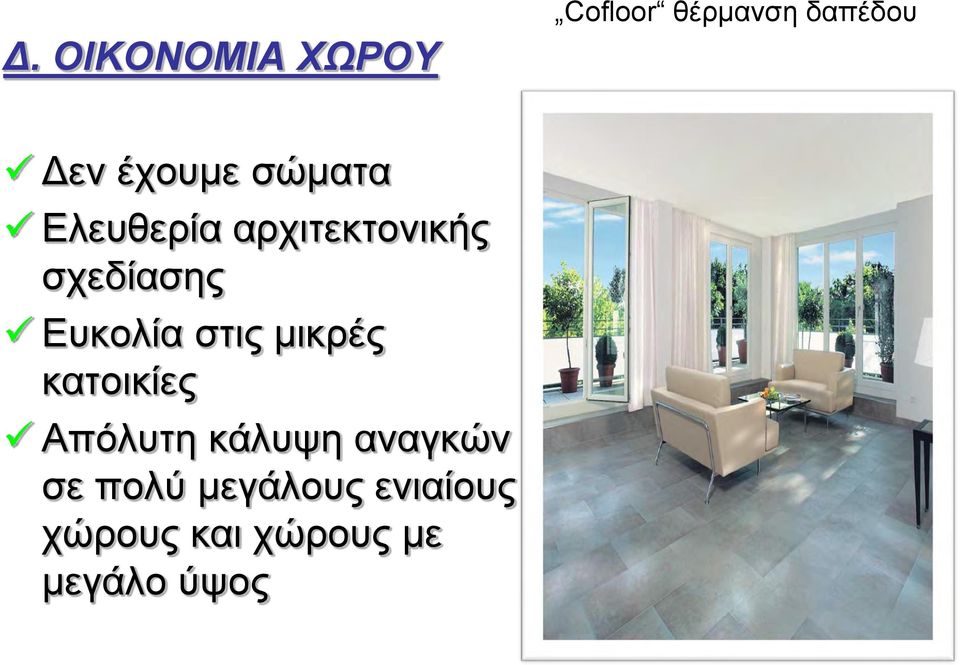

10 Δ. ΟΙΚΟΝΟΜΙΑ ΧΩΡΟΥ Cofloor θέρμανση δαπέδου Δεν έχουμε σώματα Ελευθερία αρχιτεκτονικής σχεδίασης Ευκολία στις μικρές κατοικίες Απόλυτη κάλυψη αναγκών σε πολύ μεγάλους ενιαίους χώρους και χώρους με μεγάλο ύψος

11 ΜΕΛΕΤΗ ΘΕΡΜΑΝΣΗΣ ΔΑΠΕΔΟΥ Προϋποθέσεις για σωστή μελέτη /υπολογισμό : -Σχέδια εφαρμογής της οικοδομής υποκλίμακα και με ένδειξη προσανατολισμού βορά -Προδιαγραφές οικοδομής (Μόνωση τοίχων, στατικά- είδος και μόνωση οροφής, τοποθεσία οικοδομής) -Ένδειξη των υλικών θέρμανσης δαπέδου που χρησιμοποιούνται(σωλήναπλάκα) -Τεχνικά έγγραφα σχετικά με το σύστημα (Τελικό δάπεδο επίστρωση, είδος κουφωμάτων κλπ) -Θέση συλλέκτη ανά όροφο Υπολογισμός θέρμανσης δαπέδου: - Υπολογισμός φορτίων οικοδομής κατά DIN 4701 (με πρόγραμμα 4Μ ή άλλο) με προδιαγραφές για θέρμανση δαπέδου και όχι για σώματα -Υπολογισμός θέρμανσης δαπέδου με εύχρηστο πρόγραμμα της oventrop

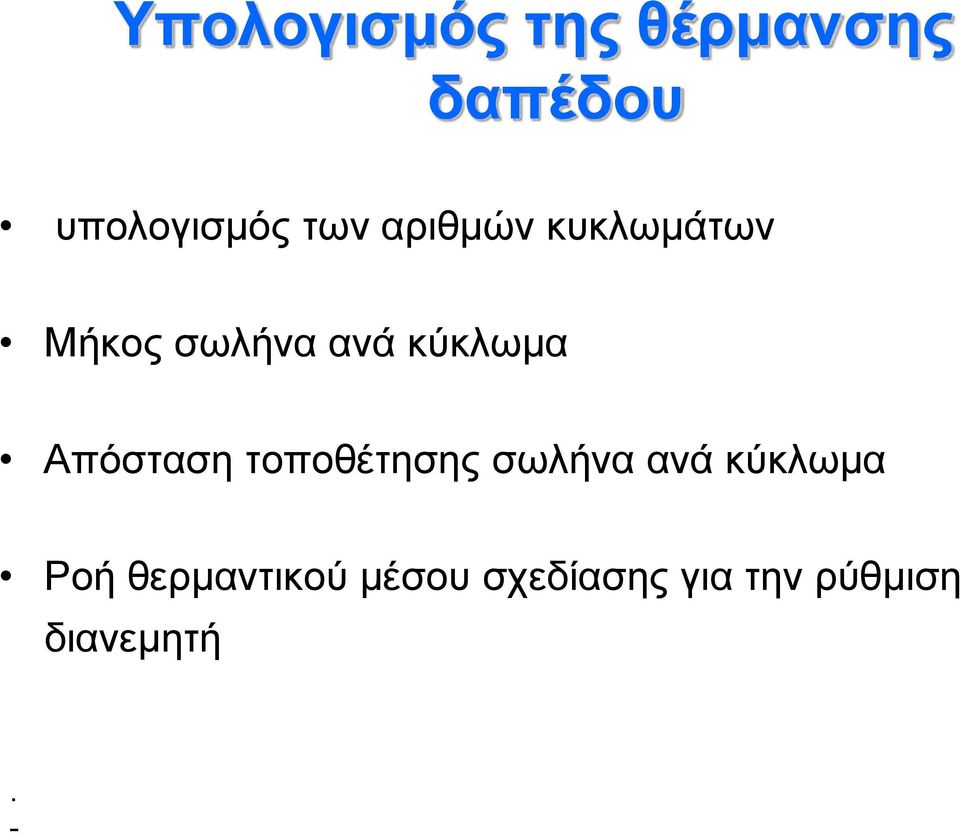

12 . - Υπολογισμός της θέρμανσης δαπέδου υπολογισμός των αριθμών κυκλωμάτων Μήκος σωλήνα ανά κύκλωμα Απόσταση τοποθέτησης σωλήνα ανά κύκλωμα Ροή θερμαντικού μέσου σχεδίασης για την ρύθμιση διανεμητή

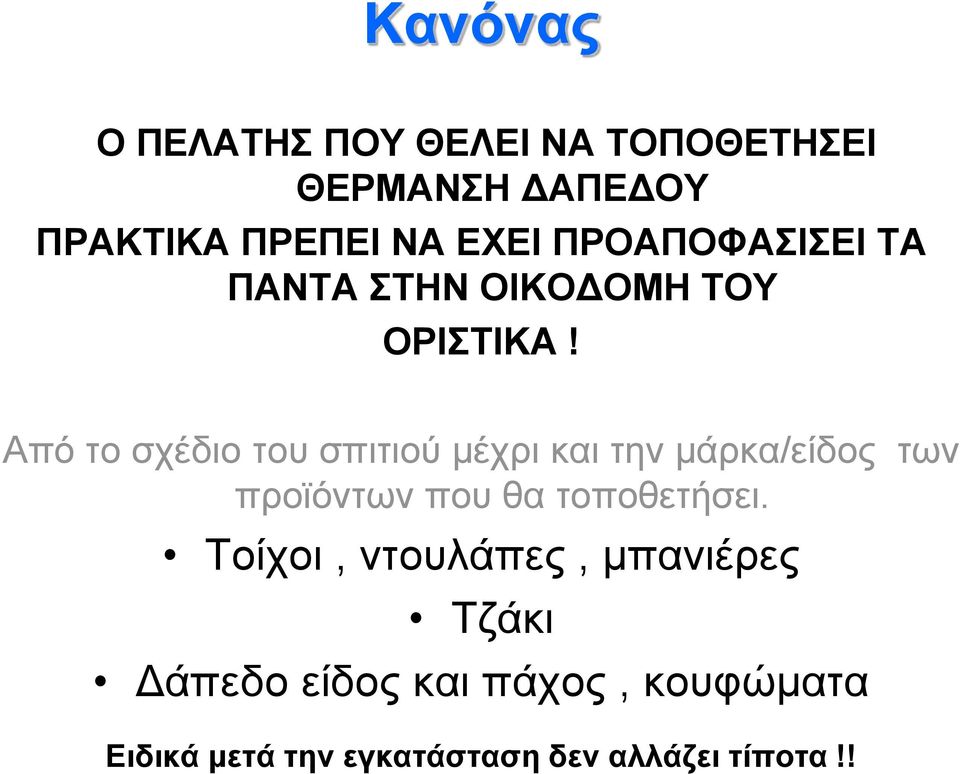

13 Κανόνας Ο ΠΕΛΑΤΗΣ ΠΟΥ ΘΕΛΕΙ ΝΑ ΤΟΠΟΘΕΤΗΣΕΙ ΘΕΡΜΑΝΣΗ ΔΑΠΕΔΟΥ ΠΡΑΚΤΙΚΑ ΠΡΕΠΕΙ ΝΑ ΕΧΕΙ ΠΡΟΑΠΟΦΑΣΙΣΕΙ ΤΑ ΠΑΝΤΑ ΣΤΗΝ ΟΙΚΟΔΟΜΗ ΤΟΥ ΟΡΙΣΤΙΚΑ! Από το σχέδιο του σπιτιού μέχρι και την μάρκα/είδος των προϊόντων που θα τοποθετήσει. Τοίχοι, ντουλάπες, μπανιέρες Τζάκι Δάπεδο είδος και πάχος, κουφώματα Ειδικά μετά την εγκατάσταση δεν αλλάζει τίποτα!!

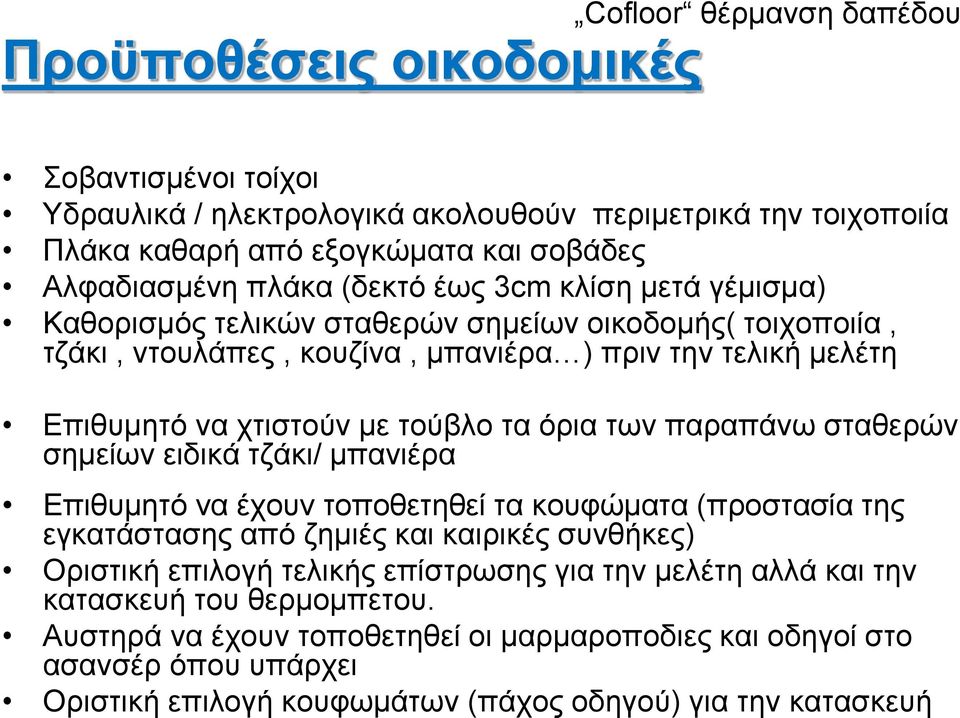

14 Cofloor θέρμανση δαπέδου Προϋποθέσεις οικοδομικές Σοβαντισμένοι τοίχοι Υδραυλικά / ηλεκτρολογικά ακολουθούν περιμετρικά την τοιχοποιία Πλάκα καθαρή από εξογκώματα και σοβάδες Αλφαδιασμένη πλάκα (δεκτό έως 3cm κλίση μετά γέμισμα) Καθορισμός τελικών σταθερών σημείων οικοδομής( τοιχοποιία, τζάκι, ντουλάπες, κουζίνα, μπανιέρα ) πριν την τελική μελέτη Επιθυμητό να χτιστούν με τούβλο τα όρια των παραπάνω σταθερών σημείων ειδικά τζάκι/ μπανιέρα Επιθυμητό να έχουν τοποθετηθεί τα κουφώματα (προστασία της εγκατάστασης από ζημιές και καιρικές συνθήκες) Οριστική επιλογή τελικής επίστρωσης για την μελέτη αλλά και την κατασκευή του θερμομπετου. Αυστηρά να έχουν τοποθετηθεί οι μαρμαροποδιες και οδηγοί στο ασανσέρ όπου υπάρχει Οριστική επιλογή κουφωμάτων (πάχος οδηγού) για την κατασκευή

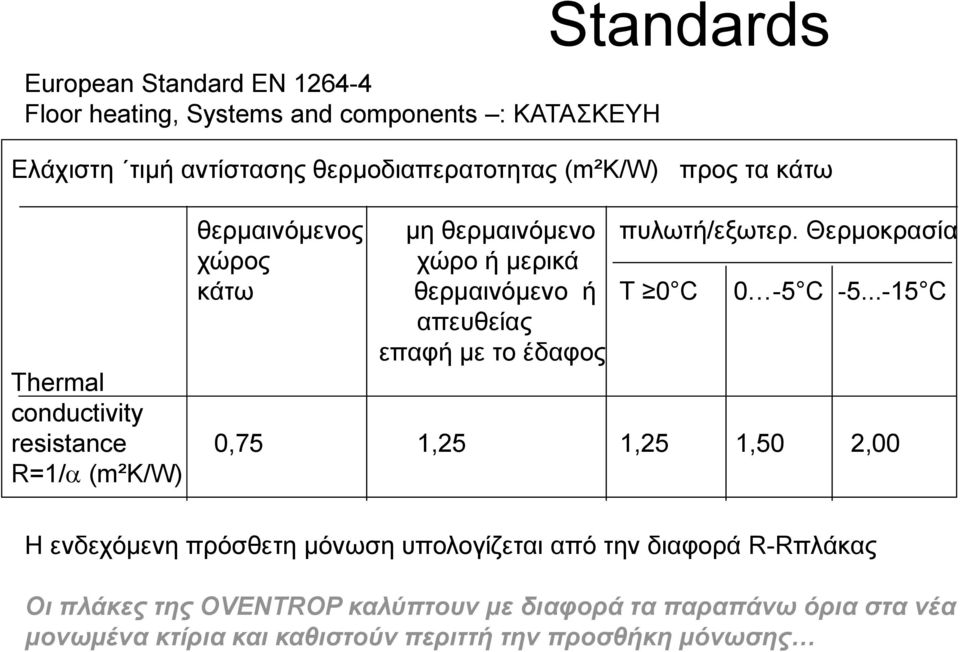

15 European Standard EN Floor heating, Systems and components : ΚΑΤΑΣΚΕΥΗ Standards Ελάχιστη τιμή αντίστασης θερμοδιαπερατοτητας (m²k/w) προς τα κάτω θερμαινόμενος μη θερμαινόμενο πυλωτή/εξωτερ. Θερμοκρασία χώρος χώρο ή μερικά κάτω θερμαινόμενο ή T 0 C 0-5 C C απευθείας επαφή με το έδαφος Thermal conductivity resistance 0,75 1,25 1,25 1,50 2,00 R=1/a (m²k/w) Η ενδεχόμενη πρόσθετη μόνωση υπολογίζεται από την διαφορά R-Rπλάκας Οι πλάκες της OVENTROP καλύπτουν με διαφορά τα παραπάνω όρια στα νέα μονωμένα κτίρια και καθιστούν περιττή την προσθήκη μόνωσης

16 ΣΥΣΤΗΜΑΤΑ

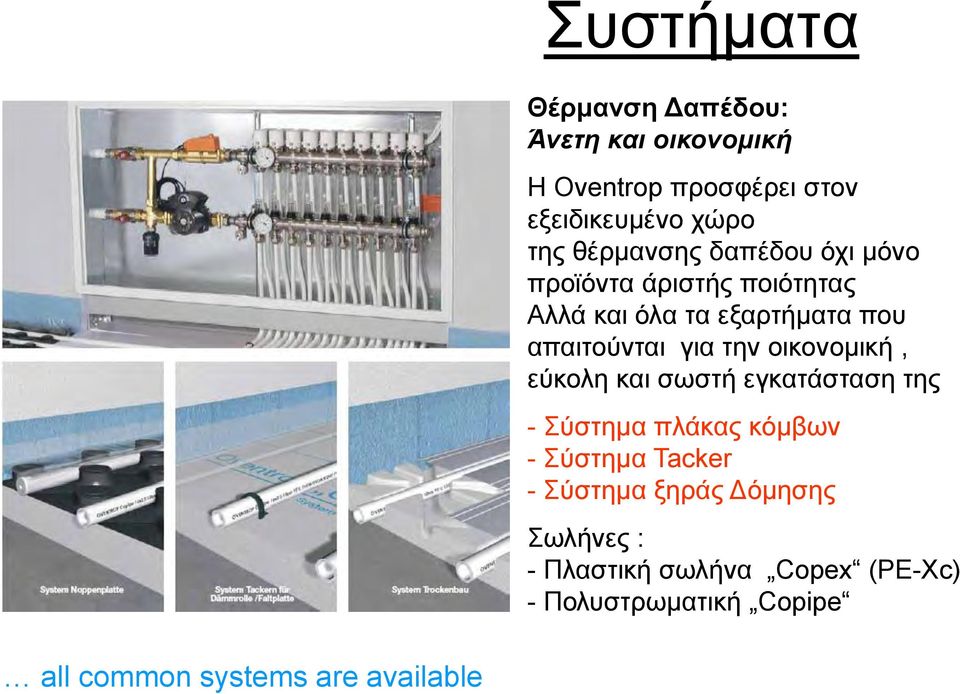

17 Συστήματα Θέρμανση Δαπέδου: Άνετη και οικονομική Η Oventrop προσφέρει στον εξειδικευμένο χώρο της θέρμανσης δαπέδου όχι μόνο προϊόντα άριστής ποιότητας Αλλά και όλα τα εξαρτήματα που απαιτούνται για την οικονομική, εύκολη και σωστή εγκατάσταση της - Σύστημα πλάκας κόμβων - Σύστημα Tacker - Σύστημα ξηράς Δόμησης Σωλήνες : - Πλαστική σωλήνα Copex (PE-Xc) - Πολυστρωματική Copipe all common systems are available

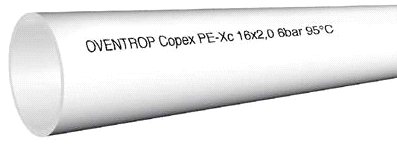

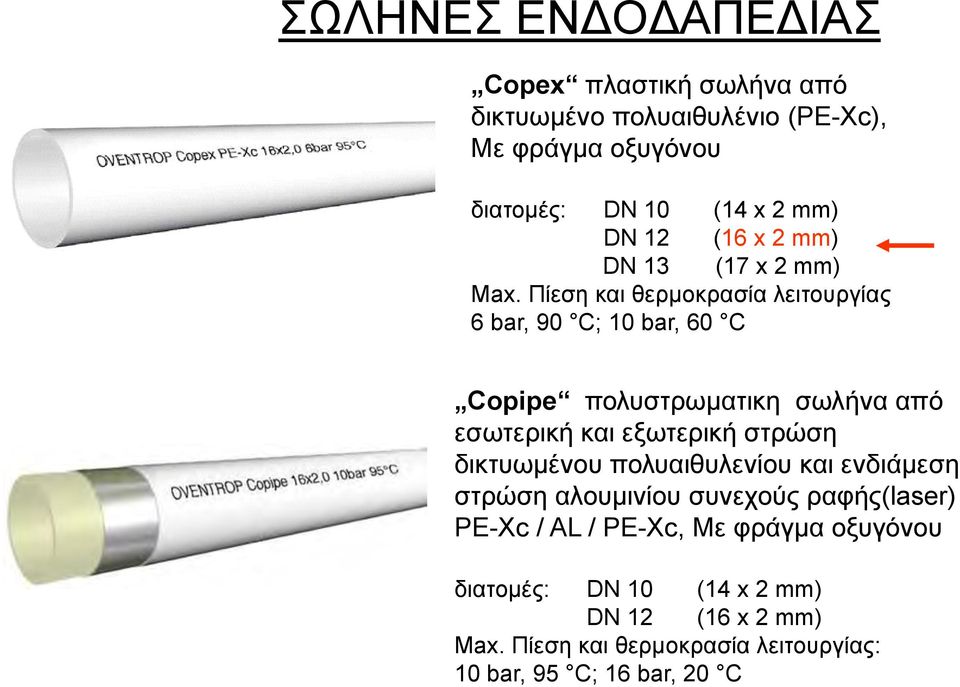

18 ΣΩΛΗΝΕΣ ΕΝΔΟΔΑΠΕΔΙΑΣ Copex πλαστική σωλήνα από δικτυωμένο πολυαιθυλένιο (PE-Xc), Με φράγμα οξυγόνου διατομές: DN 10 (14 x 2 mm) DN 12 (16 x 2 mm) DN 13 (17 x 2 mm) Max. Πίεση και θερμοκρασία λειτουργίας 6 bar, 90 C; 10 bar, 60 C Copipe πολυστρωματικη σωλήνα από εσωτερική και εξωτερική στρώση δικτυωμένου πολυαιθυλενίου και ενδιάμεση στρώση αλουμινίου συνεχούς ραφής(laser) PE-Xc / AL / PE-Xc, Με φράγμα οξυγόνου διατομές: DN 10 (14 x 2 mm) DN 12 (16 x 2 mm) Max. Πίεση και θερμοκρασία λειτουργίας: 10 bar, 95 C; 16 bar, 20 C

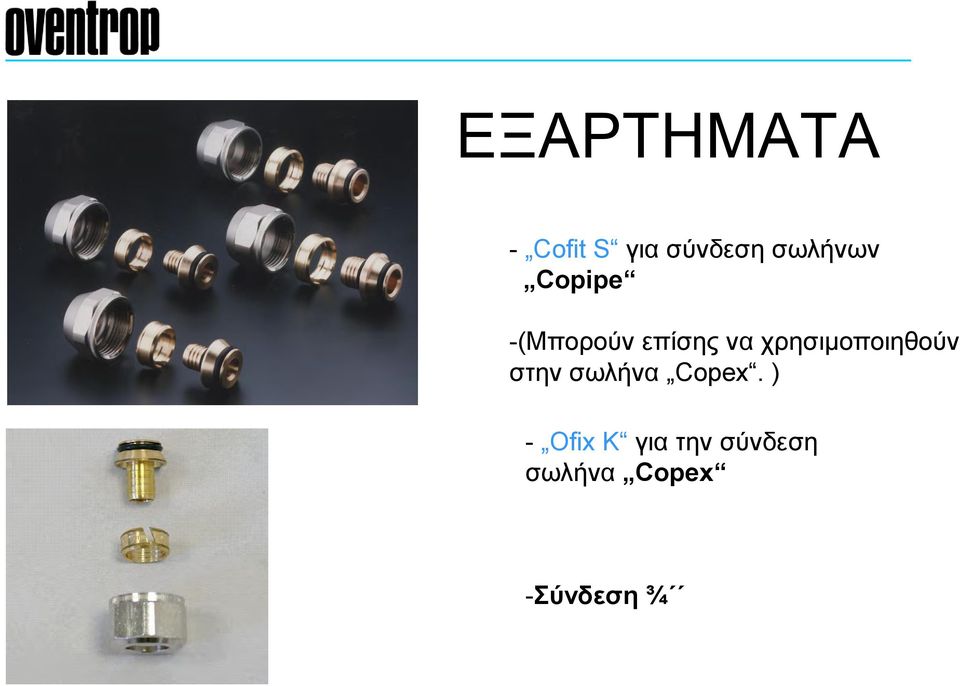

19 ΕΞΑΡΤΗΜΑΤΑ - Cofit S για σύνδεση σωλήνων Copipe -(Μπορούν επίσης να χρησιμοποιηθούν στην σωλήνα Copex. ) - Ofix K για την σύνδεση σωλήνα Copex -Σύνδεση ¾

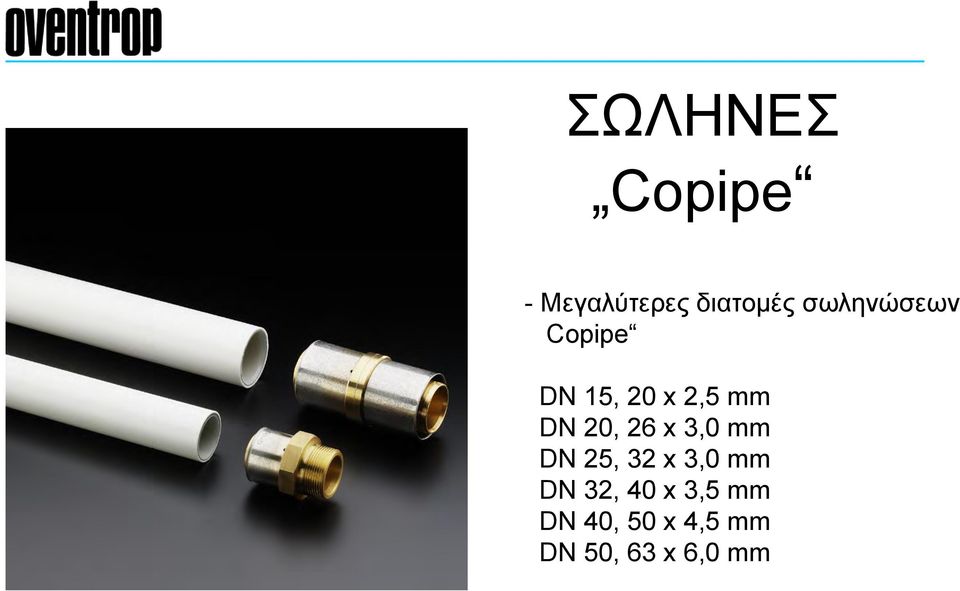

20 ΣΩΛΗΝΕΣ Copipe - Μεγαλύτερες διατομές σωληνώσεων Copipe DN 15, 20 x 2,5 mm DN 20, 26 x 3,0 mm DN 25, 32 x 3,0 mm DN 32, 40 x 3,5 mm DN 40, 50 x 4,5 mm DN 50, 63 x 6,0 mm

21 Πλάκα κόβων Base mat

22 Base mat -Πλάκα κόμβων με διαμορφωμένη μεμβράνη επικάλυψης πολυστυρολίου PS για πλαστική και πολυστρωματική σωλήνα διατομών 14 και 16 mm - Τρεις επιλογές πλάκας κόμβων με διαφορετικό πάχος μόνωσης -Απλή και γρήγορη τοποθέτηση -Πολύ καλή αντοχή -Σίγουρη και εύκολη στήριξη της σωλήνας -Στεγανοποίηση έναντι υγρών από την εφίδρωση του δαπέδου και της υγρασίας

23 Base mat system Τύποι πλάκας κόμβων: Base mat NP-35 με θερμομόνωση και ηχομόνωση έναντι βηματισμού EPS 35mm κατηγορία WLG040 Base mat NP-11 μόνο θερμομόνωση 11mm Base mat NP χωρίς μόνωση Δυνατότητα στρώσης ανά 5CM εύκολα και γρήγορα από ένα μόνο άτομο

24 Base mat system Base mats Ελάχιστες απώλειες Τοποθετούνται εύκολα και οικονομικά τόσο σε μικρούς όσο και σε μεγάλους χώρους Οι Πλάκες συνδέονται μεταξύ τους εύκολα κουμπωτά (αλληλοκαλυπτομενες) εύκολα και γρήγορα από ένα μόνο άτομο

25 Τοποθέτηση Περιμετρικής ταινίας Η σωστή τοποθέτηση ξεκινά με την εφαρμογή της περιμετρικής ταινίας περιμετρικά του χώρου και σε όλα τα σταθερά σημεία (κολώνες, τζάκι, σκάλες..) καλά γωνιασμένη και χωρίς κενά πάνω στην οποία εφάπτεται η πλάκα κόμβων. (Η περιμετρική ταινία φέρει και αυτοκόλλητη ταινία για την γρήγορη και εύκολη τοποθέτηση) Σημαντικό το φύλλο πολυαιθυλενίου να είναι ορατό στην πάνω πλευρά της πλάκας κόμβων για το θερμομπετό.

26 -Τοποθετούμε την πρώτη πλάκα γωνιασμένη στον τοίχο - Τοποθετούμε στην σειρά τις πλάκες How to lay the base mats Στην πρώτη πλάκα αφαιρούμε την σύνδεση Base mat

27 How to lay the base mats b 4b b 8b

28 Base mat systems, παράδειγμα εγκατάστασης Βασικά βήματα Ορίζουμε το σημείο εγκατάστασης του συλλέκτη με ή χωρίς ερμάριο /όροφο και πάντα στο υψηλότερο σημείο του επιπέδου Τοποθετούμε την περιμετρική ταινία Τοποθέτηση πλάκα κόμβων - Δημιουργείται μια στεγανή επιφάνεια ανεξάρτητα από στατικά μέρη της οικοδομής. Σημαντικό για την εφαρμογή υγρής τσιμεντοκονίας και την σωστή λειτουργία του συστήματος. Στρώσιμο σωλήνα βάση μελέτης

29 Διάστρωση σωλήνας Η διάστρωση της σωλήνας γίνεται με βάση την μελέτη αριθμός κυκλωμάτων, μήκος κυκλωμάτων, αποστάσεις Προσοχή Στην καμπύλη όχι πάνω από 5 φορές την διάμετρο της σωλήνας στην διέλευση των σωλήνων από τους αρμούς (σπιράλ 20cm από κάθε πλευρά) Την στήριξη της σωλήνας στην πλάκα (αν χρειάζεται βάζουμε στηρίγματα )

30 Σωστή εγκατάσταση κυκλώματος

31 μαίανδρο Δυσκολία στις καμπύλες Κακή εγκατάσταση Μέτρια εγκατάσταση

32 Σαλίγκαρος Καλή εγκατάσταση Καλή εγκατάσταση

33 Cofloor surface heating Σχεδιασμός Περιορισμοί Όχι πάνω από 120m/κύκλωμα Design Περιμετρική ζώνη όχι πάνω από 1m (5-10 cm πυκνότητα) Πτώση πίεση /κύκλωμα ~200mbar Έως 50C θερμοκρασία προσαγωγής

34 Examples of installation Στις πόρτες και τα σημεία μετάβασης από χώρο σε χώρο, οι επιφάνειες διαχωρίζονται με ένα προφίλ αρμών ενώ οι σωλήνες διέρχονται μέσα από προστατευτικό σωλήνα σπιράλ. Όπως και από τον συλλέκτη οι σωλήνες εώς την πλάκα πρέπει να περαστούν από σπιράλ Πρεσάρουμε το δίκτυο με νερό σε πίεση 10 bar για 48 ώρες. Στη συνέχεια με πάντα το δίκτυο υποπιεση (μανόμετρο) προχωρούμε στην τοποθέτηση της τσιμεντοκονίας

35 Για την διάστρωση του μπετού Θερμοκρασία εξωτερική 5 έως 35 βαθμούς Αναλογία 50kg τσιμέντο 30 φτυαριές άμμο ποταμού 225kg άμμο (60% 0-4mm, 40% 4-8mm κοκκομετρική διάμετρο) 18 λτ νερό 500ml βελτιωτικό γαλάκτωμα Προσθήκη ίνες(πολυπροπυλενίου ή υάλου, προσοχή στις χαλύβδινες) για ενίσχυση μπετού, αποφυγή επιφανειακών ρωγμών, καλύτερη τελική επιφάνεια σε αναλογία > 25kg/m3 ή 10gr/cm πάχους δαπέδου και m2 επιφανείας. (δεν αντικαθιστούν το πλέγμα) Ελάχιστο πάχος μπετό 4,5 cm, μέγιστο7 Cm Καλή επεξεργασία της τελικής επιφάνειας πριν στεγνώσει Φυσική ξήρανση 20-25μέρες το λιγότερο Άναμμα θέρμανσης σταδιακά αύξηση θερμοκρασίας Για τελικό δάπεδο ξύλο θέλει πρόσθετη προσοχή στην ξήρανση

36 Συμπεριφορά τσιμεντοκονίας όταν δεν έχει γίνει σωστή ξήρανση και έχει τοποθετηθεί το δάπεδο. Το ίδιο συμβαίνει και στο ξύλινο δάπεδο όταν τα ξύλα δεν είναι κατάλληλα για θέρμανση δαπέδου ανεξάρτητα αν είναι σωστή η ξήρανση του μπετό

37 ΑΡΜΟΣ ΔΙΑΣΤΟΛΗΣ Expansion joints Το θερμομπετό της θέρμανσης δαπέδου χαρακτηρίζεται ως πλωτή τσιμεντοκονία που κατά την λειτουργία της διαστέλλεται και συστέλλεται ανάλογα με την μεταβολή της θερμοκρασίας. Για τον λόγω αυτό είναι απαραίτητο για την αποφυγή των ρωγμών του μπετού και κατεπέκταση των τελικών επιστρώσεων να τηρούνται οι αρμοί διαστολής Για επιφάνειες πάνω από 40 m² Για επιφάνειες κάτω από 40 m², με μήκος πλευρών >8μ η μία πλευρά Για αναλογίες πλευρών >1/2 Επάνω από αρμούς της πλάκας της οικοδομής Πόρτες περάσματα επίσης ΑΡΜΟΙ ΚΟΠΤΟΝΤΑΙ ΣΤΟ 1/3 ΤΟΥ ΠΑΧΟΥΣ ΤΟΥ ΜΠΕΤΟΥ ΛΙΓΟ ΠΡΙΝ ΤΗΝ ΠΗΞΗ

38 Expansion joints ΠΡΟΣΟΧΗ ΑΡΜΟΙ ΚΑΙ ΚΥΚΛΩΜΑΤΑ ΘΕΡΜΑΝΣΗΣ Οι διατάξεις των σωλήνων να μην διέρχονται από του αρμούς Οι σωλήνες σύνδεσης επιτρέπονται αφού περάσουν από σωλήνα σπιράλ cm από κάθε πλευρά

39 Expansion joints according to DIN > 40 m² > 8 m > 8 m > 8 m > 8 m

40 Expansion joints ΑΠΑΙΤΗΣΕΙΣ ΑΡΜΟΙ ΤΕΛΙΚΗ ΕΠΙΣΤΡΩΣΗ στις σκληρές επιστρώσεις (μάρμαρα,πλακάκια, ξύλο κλπ) πρέπει οι αρμοί να συνεχίζουν μέχρι την τελική επιφάνεια στο δάπεδο Στις μαλακές επιφάνειες (μοκέτα κλπ) μπορεί να μην συνεχίσει ο αρμός Οι αρμοί διαστολής μπορούν να γεμιστούν προαιρετικά με ειδικό υλικό για αρμούς (κολλώδες αφού στεγνώσει το μπετόν Σε περίπτωση επίστρωσης με διαγώνια τοποθέτηση των πλακιδίων τοποθετείται φύλλο πολυαιθυλενίου σε διπλή στρώση κατά 20cm από κάθε πλευρά του αρμού Η περίσσια περιμετρική ταινία κόβεται στο τέλος μετά την τελική επίστρωση και με το σοβατεπί καλύπτεται ο αρμός

41 Expansion joints Τελική επίστρωση Προτίμηση κολλητό δάπεδο. Κατάλληλες κόλλες για θέρμανση δαπέδου (προσοχή με γαλάκτωμα σε αδρανή μορφή ή πρόσθετα αν δεν περιέχει) Σε περίπτωση κολυμβητο προσθέτουμε γαλάκτωμα στο τσιμέντο όπως στο θερμομπετό αλλά με κίνδυνο φαινομένων αδράνειας και θερμογέφυρες

42 εξαρτήματα Σύστημα θέρμανσης δαπέδου: πλάκα κόμβων σωλήνες εξαρτήματα: Δείκτης υγρασίας μπετού περιμετρική ταινία αρμό διαστολής Σπιράλ προστασίας Ερμάρια Συλλέκτης με ροόμετρα, βάνες, τερματικά all products from one supplier

43 ΣΥΣΤΗΜΑ Tacker Tacker / Clamping rail

44 Tacker or clamping rail system Πλάκες 35-3 σε αναδιπλούμενες πλάκες η σε σύστημα ρολό επικαλυπτόμενες με ενισχυμένο πλαστικοποιημένη μεμβράνη PPH με ενσωματωμένη θερμομόνωση και ηχομόνωση 35mm για συνδυασμό με σωλήνα Copipe and Copex (14/16 mm). Πρακτικά εύκολο και οικονομικό σύστημα θέρμανσης ολοκληρωμένο σύστημα economical and quick laying Κατάλληλο για υγρή τσιμεντοκονία

45 Tacker system or clamping rail on folded board Τοποθέτηση αναδιπλούμενες πλάκες Τοποθετούμε την περιμετρική ταινία περιμετρικά του χώρου. Τοποθετούμε τις πλάκες tacker (2,0 x 1,0 m) Στο δάπεδο προς θέρμανση. Η προεξοχή κάθε πλάκας με αυτοκόλλητη ταινία επιτρέπει την γρήγορη και εύκολη συναρμολόγηση τους. Τοποθετούμε σωστά το φύλλο της περιμετρικής πάνω στην πλάκα για το μπετό. Στην υγρή τσιμεντοκονία θα πρέπει να σφραγίζονται οι ενώσεις με κολλητική ταινία.

46 Tacker system of clamping rail on base mat rolls Τοποθέτηση πλάκας ρολλο Το υλικό κατασκευής των πλακών σε ρολλό συσκευασία (10,0 x 1,0 m) αλλά και ο τρόπος τοποθέτησης τους είναι ίδιος με τα υπόλοιπα συστήματα. Όταν η μόνωση δεν επαρκεί και δεν ανταποκρίνεται στα standards θα πρέπει να χρησιμοποιείτε πρόσθετη στρώση μόνωση. Επιλογές πάχους μόνωσης

47 Tacker system Χρησιμοποιώντας το ειδικό εργαλείο στήριξη της σωλήνας Oventrop στο σύστημα tacker το σύστημα γίνεται εύκολο και οικονομικό με έναν μόνο άνθρωπο Η τυπωμένη διαγράμμιση δίνει την δυνατότητα στρώσης της σωλήνας ανά 5 cm Η στρώση μπορεί να γίνει σε διάταξη σαλίγκαρου ή μαίανδρο

48 Clamping rail system Οι ράγες tacher επιτρέπουν την πιο εύκολη εγκατάσταση των σωλήνων και την δημιουργία καμπύλων χωρίς τραυματισμό της πλάκας. Στην εφαρμογή εδώ και πάλι χρησιμοποιούνται οι τυπωμένες αποστάσεις για τον σχηματισμό των κυκλωμάτων ανάλογα με την διάταξη Στην περίπτωση υγρής τσιμεντοκονίας οι σωλήνες επικαλύπτονται από το τσιμέντο Κατάλληλες και για επιτοιχια θέρμανση Μήκος 1m με αυτοκόλλητη ταινία στην πίσω πλευρά.

49 Clamping rail system as wall heating Οι ράγες είναι κατασκευασμένες από πολυπροπυλένιο για Copex σωλήνα, και Copipe σωλήνα (14 / 16 mm) Εύκολη διάταξη των σωλήνων στον τοίχο Τοποθετούνται στην σειρά αυξάνοντας απεριόριστα το μήκος τους the clamping rail system is also exceptionally suitable for wall heating systems

50 Εξαρτήματα και σύστημα Base mat ρολό ή αναδιπλούμενες πλάκες 35-3 με πλαστικοποιημένη μεμβράνη PPH 0,25 mm Κλιπ στήριξης σωλήνας με εργαλείο ή Ράγες στήριξης της σωλήνας Δείκτης υγρασίας Oventrop tacker εργαλείο Αυτοκόλλητη ταινία με εργαλείο

51 Dry-build system Σύστημα ξηράς Δόμησης

52 Dry-build system Μεταλλικές πλάκες για σωλήνα Copipe (14 mm) Ολοκληρωμένο σύστημα θέρμανσης (μόνωση, χαλύβδινες μεταλλικές διαμορφωμένες πλάκες, σωλήνες,) κατάλληλο για άνυδρο ή υγρό τσιμέντο όπως και για ξηρά απευθείας δόμηση ιδανικό για ανακαινίσεις με χαμηλό διαθέσιμο ύψος (appr mm)

53 Σύστημα Ξηρας Δόμησης Πλάκα ξηράς δόμησης χαμηλού προφίλ κατάλληλο για μικρούς και μεγάλους χώρους Μεμβράνη PE Έλασμα ξηράς δόμησης. Καμπύλο έλασμα ξηράς δόμησης Πάχος δαπέδου 50 mm Απόσταση τοποθέτησης 125 mm η 250 mm optimum heating output via the galvanised steel sheet heat conducting strips

54 Dry-build system ΤΟΠΟΘΕΤΗΣΗ Τοποθετούμε την περιμετρική ταινία και στην συνέχεια απλώνουμε τις πλάκες μόνωσης Προσαρμόζουμε τις μεταλλικές πλάκες ξηράς δόμησης Τοποθετούμε την σωλήνα στις υποδοχές. Κάλυψη με την πλαστική μεμβράνη πάχους 0,2 mm PE

55 Συλλέκτες Distributors/collectors

56 ΣΥΣΤΗΜΑΤΑ: ΣΥΛΛΕΚΤΕΣ ΚΑΙ MODUL Συλλέκτης κατάλληλος για συστήματα θέρμανσης και ψύξης δαπέδου με ερμάριο ή όχι Και σύστημα προαιρετικά (Σταθμός διανομής) για έλεγχο της θερμοκρασίας προσαγωγής της ενδοδαπέδιας θέρμανσης Η σωστή λειτουργία καθορίζεται από την θερμοκρασία και τον όγκο του θερμαντικού μέσου

57 A.Σταθμός ρύθμισης Regufloor H - Σταθμός ρύθμισης σταθερών τιμών για σύνδεση στον Multidis SF ανοξείδωτο συλλέκτη - προεγκατεστιμένη μονάδα και δοκιμασμένη έως και 200 m² με 75 W/m, - Τρίοδη βάνα αναμίξεως DN 25 Με ρύθμιση μέσω ρυθμιστή θερμοκρασίας σε εύρος C - Αισθητήριο επαφής στην σωλήνα προσαγωγής απενεργοποιεί την αντλία σε περίπτωση βλάβης για προστασία του επιδαπέδιου συστήματος από υπερθέρμανση - μήκος 315 mm pre-assembled control unit for surface heating systems, simple and quick installation

58 Β.Σταθμός ρύθμισης Regufloor HW - Σταθμός για σύνδεση στον Multidis SF ανοξείδωτο συλλέκτη με έλεγχο της θερμοκρασίας προσαγωγής με αντιστάθμιση θερμοκρασίας περιβάλλοντος - προεγκατεστιμένη μονάδα με ΚΙΤ αντιστάθμισης,δοκιμασμένη έως και 200 m² με 75 W/m, -Τρίοδη βάνα αναμίξεως DN 25 Με ρύθμιση μέσω σερβομοτέρ σε εύρος 0-50 C - Αισθητήριο επαφής στην σωλήνα προσαγωγής απενεργοποιεί την αντλία σε περίπτωση βλάβης για προστασία του επιδαπέδιου συστήματος από υπερθέρμανση - μήκος 315 mm pre-assembled control unit for surface heating systems, simple and quick installation

59 Stainless steel distributor/collector 1 for underfloor heating -Ανοξείδωτος Χάλυβας συλλέκτης 1 - ενσωματωμένες θερμοστατικές βαλβίδες με προαιρετική σύνδεση ηλεκτροθερμικών κεφαλών - 2 έως 12 κυκλώματα 55 mm - Ενσωματωμένα ροόμετρα 0-5lt/min - Τερματικό με εξαεριστικό απλό, κρουνό εκκένωσης και τάπες συλλέκτη - Πρόσθετα βάνες προσαγωγής με θερμόμετρα /μανόμετρα ελέγχου

60 Distribution of flow volume at the stainless steel distributor / collector 1 -Ροόμετρα για των έλεγχο της ροής Του θερμαντικού μέσου -Διαγράμμιση με ενδείξεις για την εύκολη ρύθμιση τους βάση της μελέτης και την σωστή εξισορρόπηση του συστήματος

61 -Η ρύθμιση πραγματοποιείτε όταν είναι σε λειτουργία το σύστημα( sos κυκλοφορητής σε λειτουργία). Stainless steel distributor/collector 1 Regulation of the mass flow by topmeters - Όλες οι βαλβίδες του κυκλώματος θέρμανσης πρέπει να ανοίξουν πλήρως. - Ανοίξτε το καπάκι ασφαλείας ως το τέρμα(π.χ. χρησιμοποιώντας ένα κατσαβίδι). -Ρυθμίζουμε την υπολογιζόμενη τιμή της ροής μάζας από την περιστροφή του κάλυκα - Η ρύθμιση μπορεί να διαβαστεί από το κόκκινο ενδεικτικό δακτύλιο στο γυαλί η κλίμακα τιμών εμφανίζει από 0,6 έως 2,4 l / min, ή 1-4 l / min.

62 Hydronic balancing by using topmeters - Η ρύθμιση πρέπει να πραγματοποιείται ξεχωριστά για όλα τα κυκλώματα θέρμανσης. - Ελέγξτε όλες τις τιμές και πάλι και αναπροσαρμόζεται εάν είναι αναγκαίο - Από τη στιγμή που όλες οι ρυθμίσεις έχουν πραγματοποιηθεί, επανατοποθετούμε τα καλύμματα.

63 Temperature control Ελεγκτές θερμοκρασίας

64 Regulating components, two-point regulation θερμοστάτης χώρου(230 V or 24 V) και θερμοστάτη χώρου με ρολόι (230 V) για προγραμματισμό της θέρμανσης ακλουθώντας το χρονοπρόγραμμα (ημερήσιο και εβδομαδιαίο). Ηλεκτροθερμική κεφαλή (two point) (230 V or 24 V)

65 Regulating components, wireless control -Ασύρματος δέκτης 1/4/6/8 καναλιών 230V με -Ασύρματος θερμοστάτης - Ασύρματος χρονοθερμοστάτης - Μπαταρία 2 x 1,5 V διάρκεια ζωής 5 χρόνια στον απλό θερμοστάτη, 3 χρόνια για χρονοθερμοστάτη - Θέρμανση /ψύξη - λειτουργία: - αυτόματη επιλογή - ημερήσιο/ νυχτερινό πρόγραμμα - on / off - Ενεργοποίηση ελέγχου βαλβίδων μια φορά την μέρα wireless regulation of underfloor heating ideal for upgrading

66 Regufloor HC control unit heating/cooling ΑΥΤΟΜΑΤΙΣΜΟΣ Θ/Ψ Regufloor HC Όταν χρησιμοποιούμε το σύστημα σε θέρμανση και ψύξη, είναι απαραίτητο η απαιτούμενη ροη θερμοκρασίας να μπορεί ρυθμιστεί και στις δύο επιλογές. Για το λόγο αυτό, ένα σήμα στέλνεται από τον θερμοστάτη χώρου στη μονάδα ελέγχου Regufloor H. Με το σήμα αντίστοιχα ελέγχεται η λειτουργία της τρίοδης βάνας ελέγχοντας την ροή και την θερμοκρασία

67 Regulating components heating/cooling 1 ΕΞΑΡΤΗΜΑΤΑ ΔΕΚΤΗΣ κατάλληλος για έλεγχο 6 χώρων[1]. Χρησιμοποιώντας επέκταση προστίθενται δύο επιπλέον χώροι[2] ΜΟΝΑΔΑ ΑΝΤΛΙΑΣ Όταν δεν υπάρχει καμία ζήτηση από τους θερμοστάτες δίνει εντολή στον κυκλοφορητή να κλείσει[3] ΚΑΤΑΝΕΜΗΤΗΣ ΡΥΘΜΙΣΗΣ λαμβάνει σήματα από τους τοπικούς θερμοστάτες και ελέγχει την λειτουργία σε θέρμανση και ψύξη[4]. Για την σύγκριση της ονομαστικής με την πραγματική θερμοκρασία ροής, ο αισθητήρας θερμοκρασίας προσαγωγής [1] στέλνει σήμα στον κεντρικό θερμοστάτη Κατά την λειτουργία σε ψύξη ο αισθητήρας μέτρησης του σημείου δρόσου[2] ελέγχει την συμπύκνωση. Αν απαιτηθεί ενεργοποιείται το bypass του Regufloor HC ανοίγοντας έτσι ώστε να ρυθμιστεί η σωστή ροή

68 Regulating components heating/cooling Στον χώρο αναφοράς της οικίας ο θερμοστάτης τοποθετείται ως η κεντρική μονάδα έλεγχου θέρμανσης/ψύξης Μόλις η θερμοκρασία φτάσει στην ρυθμιζόμενη, εναλλάσσεται από ζεστό σε κρύο και αντίστροφα ώστε να ρυθμίζεται η ροή σταθερή μέσω της τρίοδης βάνας Για την λειτουργία σε heating /cooling ελέγχονται τα παρακάτω: - Αισθητήριο προσαγωγής - αισθητήριο σημείο δρόσου - module μετάβασης θερμανση /ψυξη με ρελε (τάση χωρίς επαφή) Τοπικοί θερμοστάτες. Δίνουν εντολή μετάβασης από θέρμανση σε ψύξη. Heating: άνοιξε βάνα σε χαμηλές θερμοκρασίες Cooling: άνοιξε βάνα σε υψηλές θερμοκρασίες

69 ΨΥΞΗ ΔΑΠΕΔΟΥ 1 ΑΙΣΘΗΤΗΡΙΟ ΠΡΟΣΑΓΩΓΗΣ ΑΙΣΘΗΤΗΡΙΟ ΣΗΜΕΙΟ ΔΡΟΣΟΥ 3 ΗΛΕΚΤΡΟΘΕΡΜΙΚΗ ΒΑΛ.24 V ΗΛΕΚΤΡΟΘΕΡΜΙΚΗ ΒΑΛ.24 V 5 ΘΕΡΜΟΣΤΑΤΗΣ ΧΩΡΟΥ 24 V 6 ΘΕΡΜΟΣΤΑΤΗΣ ΧΩΡΟΥ ΨΥΞΗΣ/ΘΕΡΜΑΝΣΗΣ ΣΥΝΔΕΣΕΙΣ MODUL ΔΙΑΚΟΠΤΗΣ ΟFF ΚΥΚΛ. MODUL 9 Module θερμανση/ψυξη 10 Τρίοδη βαλβίδα ανάμειξης 11 Τρίοδη βαλβίδα εκτρωπής

70 Surface cooling Ψύξη δαπέδου Δροσισμός

71 Floor temperature balance ΠΛΕΟΝΕΚΤΗΜΑΤΑ Ευχάριστος και υγιεινός τρόπος δροσισμού Όχι βεβιασμένη κίνηση του αέρα αλλά με ακτινοβολία Όχι πρόσθετες μονάδες Συνδυασμός με ΑΠΕ Οικονομικό αφού υπάρχει για την θέρμανση Απαλλαγή από θορύβους Στην περίπτωση αυτή μια εναλλακτική πρόταση είναι το σύστημα ψύξης δαπέδου.

72 Floor temperature balance ΦΙΛΙΚΟΣ-ΥΓΙΕΙΝΟΣ ΚΑΙ ΟΙΚΟΛΟΓΙΚΟΣ ΤΡΌΠΟΣ ΔΡΟΣΙΣΜΟΥ,,

73 Surface cooling ΠΕΡΙΟΡΙΣΜΟΙ ΣΤΗΝ ΨΥΞΗ ΔΑΠΕΔΟΥ Ψυκτική απόδοση δαπέδου W/m² Min. Θερμοκρασία δαπέδου C Θερμοκρασία προσαγωγής C (optimal 18 C) Διαφορά θερμοκρασίας πτώση 5 7 C Απόσταση τοποθέτησης cm Απαγορεύεται στα λουτρό και κουζίνες

74 ΣΗΜΕΙΟ ΔΡΟΣΟΥ Για λόγους άνετης διαβίωσης η θερμοκρασία της επιφάνειας του δαπέδου δεν θα πρέπει να ξεπερνά τους 19 C. Μικρότερες θερμοκρασίες σε συνδυασμό με την σχετική υγρασία οδηγούν σε υγροποιήσεις στο δάπεδο και συλλέκτη. Με τον περιορισμό αυτό η απόδοση που είναι δυνατό να πάρουμε στην ψύξη δαπέδου περιορίζεται στα W/m² Για να αποφύγουμε η θερμοκρασία να πέσει κάτω από την θερμοκρασία του σημείου δρόσου η θερμοκρασία προσαγωγής δεν πρέπει να πέφτει κάτω από τους 18 C

75 Σύστημα αυτοματισμού και αισθητήρια Στην θέρμανση δαπέδου με η χωρίς ψύξη απαιτείται εγκατάσταση συστήματος αντιστάθμισης Κεντρική μονάδα ελέγχου (ψύξη / θέρμανση) Αισθητήριο προσαγωγής νερού Εξωτερικό αισθητήριο Αισθητήριο θερμοκρασίας δαπέδου χώρου για ψύξη Αισθητήριο θερμοκρασίας-υγρασίας αέρα χώρου για ψύξη Επιτηρητή σημείου δρόσου (προαιρετικά) για ψύξη Αισθητήριο ζεστών νερών χρήσης Στην ψύξη τα αισθητήρια τα χρειαζόμαστε για να αποφύγουμε το φαινόμενο της υγροποίησης υδρατμών που μπορεί να παρουσιαστεί στο ψυχρό δάπεδο κατά την καλοκαιρινή περίοδο όταν έχουμε αυξημένη σχετική υγρασία του αέρα του χώρου και η θερμοκρασία του δαπέδου είναι μικρότερη της θερμοκρασίας που αντιστοιχεί στο σημείου δρόσου του αέρα του χώρου.
