1 Η Αποκατάσταση του Παρθενώνα Μεθοδολογία και τεχνικές των επεμβάσεων Πέτρος Κουφόπουλος Καθ/της Αρχιτεκτονικής Πανεπιστημίου Πατρών Πανεπιστήμιο Πατρών Κοσμητεία Πολυτεχνικής Σχολής 23 ο Φοιτητικό Συνέδριο: Επισκευές και ενισχύσεις κατασκευών 2017

2 Η κατασκευή του Παρθενώνα ξεκίνησε το 447 π.χ. και ολοκληρώθηκε το 438 π.χ. Η διακόσμηση συνεχίστηκε μέχρι το 432 π.χ. Αρχιτέκτονες: Ικτίνος και Καλλικράτης M. Korres

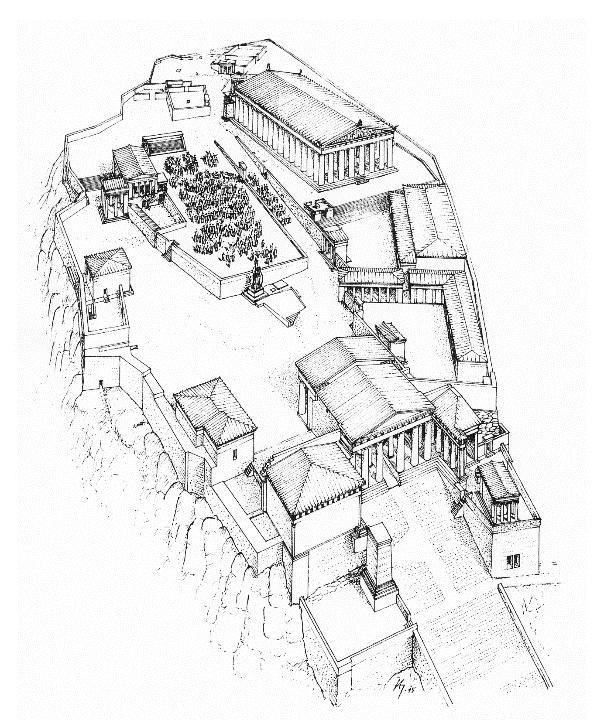

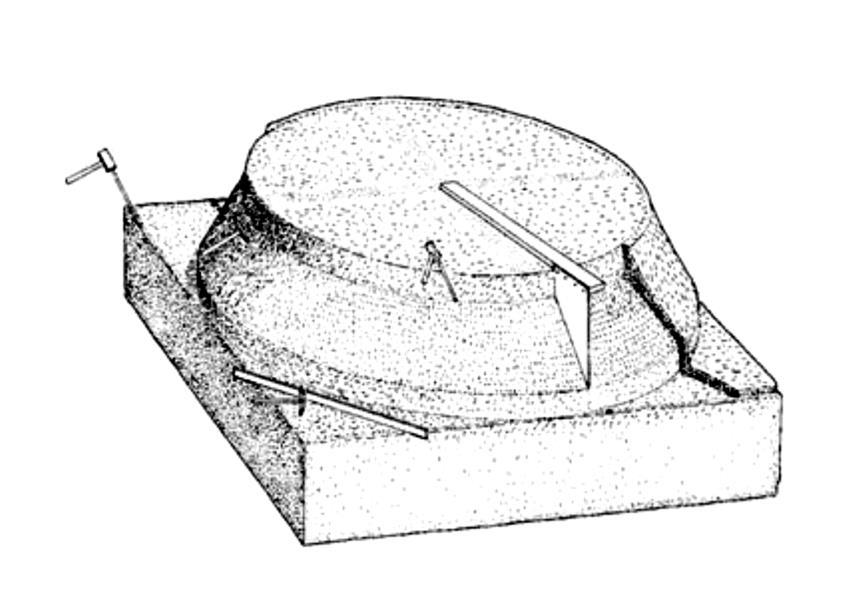

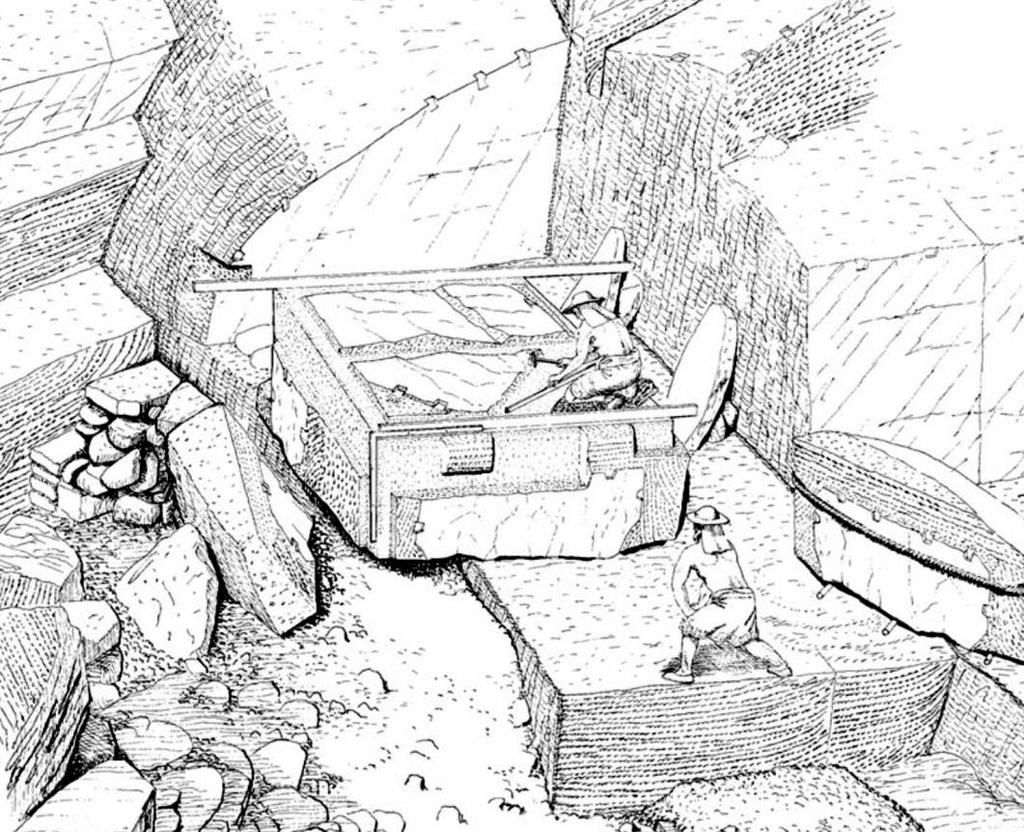

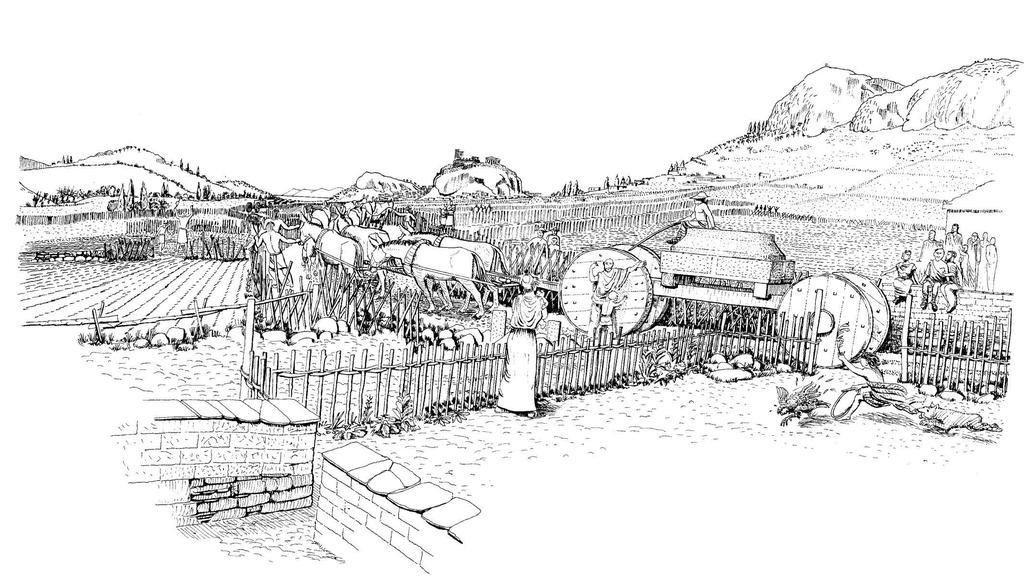

3 Από το λατομείο της Πεντέλης η μεταφορά των αρχιτεκτονικών μελών στην Ακρόπολη. Σχέδια: M. Koρρές

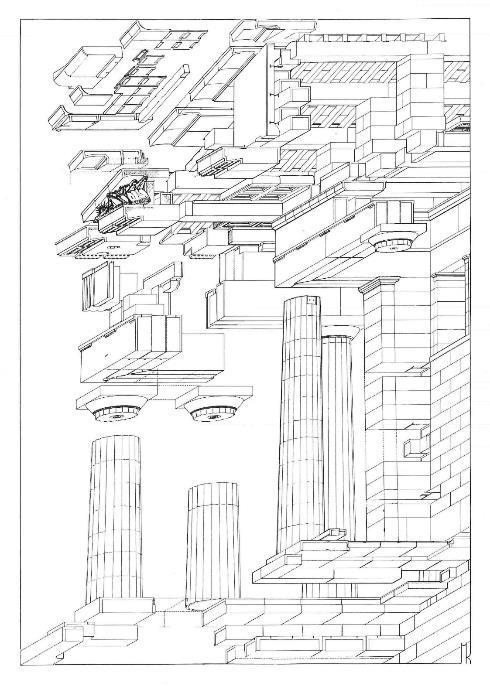

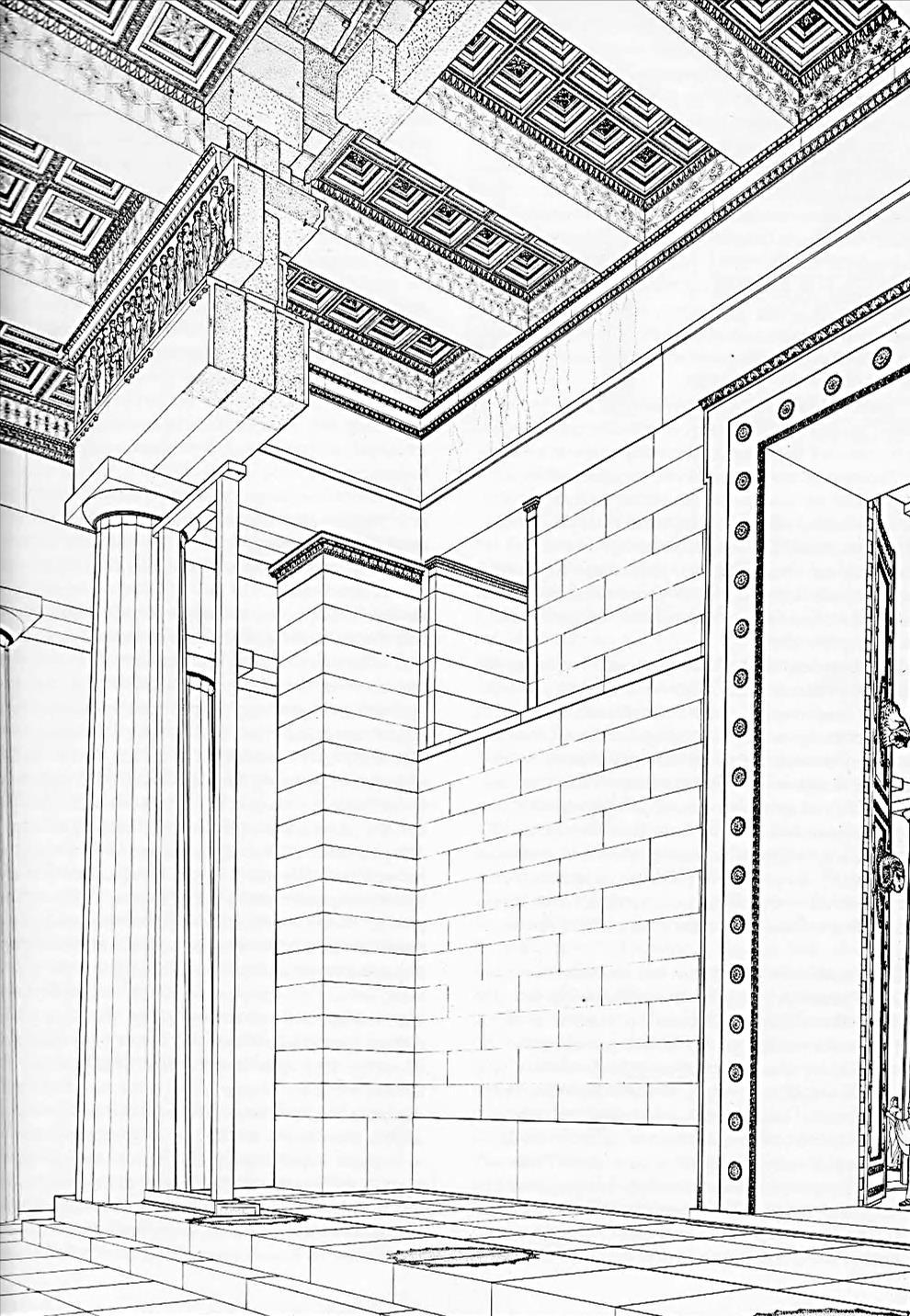

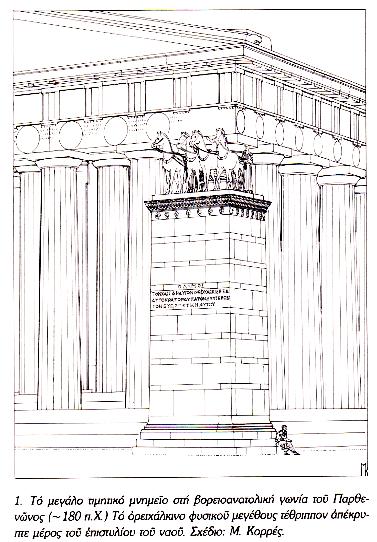

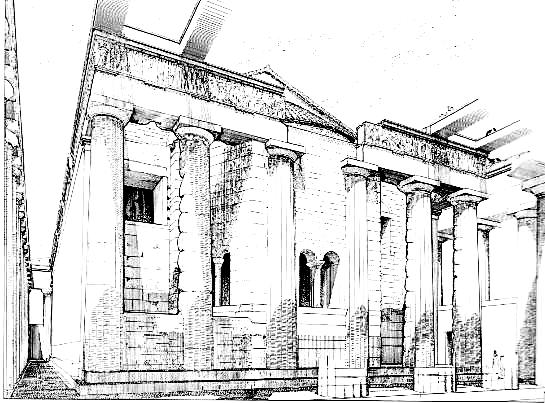

7 Αναπαραστάσεις του Προνάου και του δυτικού διαμερίσματος του σηκού του Παρθενώνα (Μ. Κορρές)

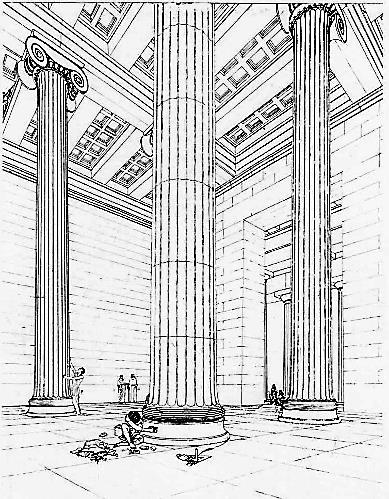

9 Δυτικό διαμέρισμα του Σηκού Το ανατολικό διαμέρισμα του Σηκού με το άγαλμα της Αθηνάς

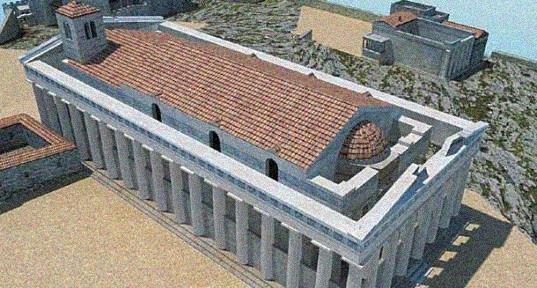

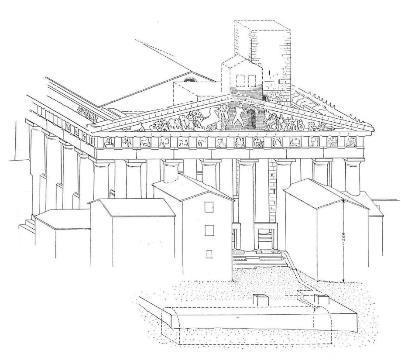

10 Ο Παρθενώνας στους Βυζαντινούς χρόνους

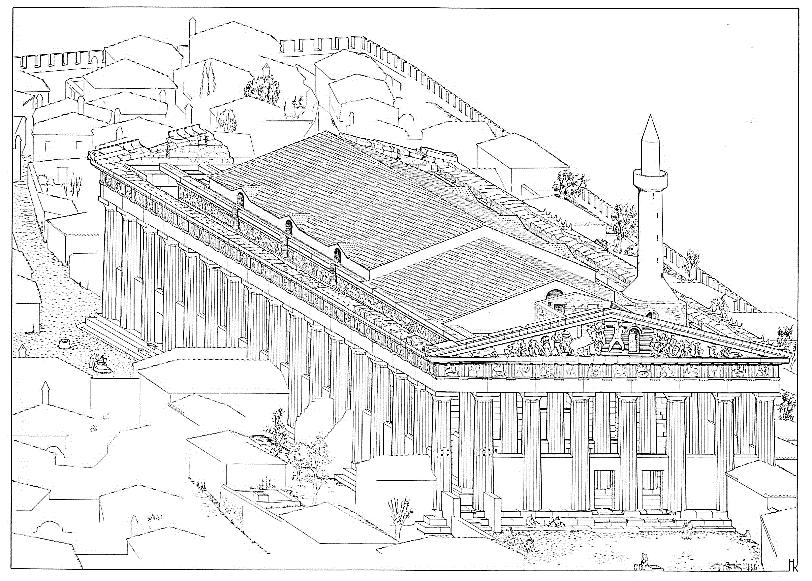

11 (Μ. Korres, 1987)

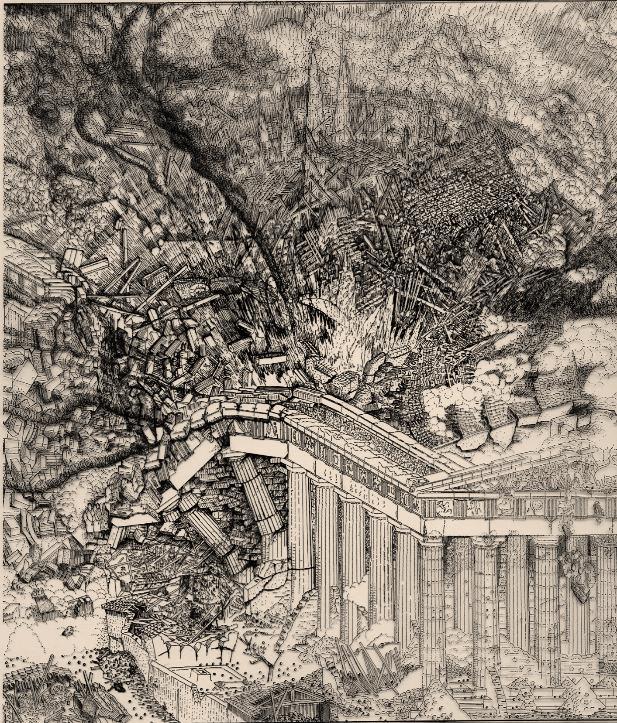

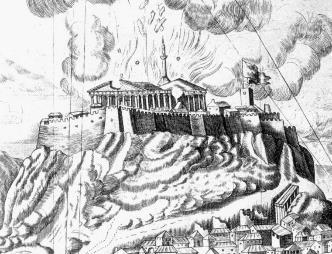

12 Η ανατίναξη του 1687 (Μ. Κorres 1987)

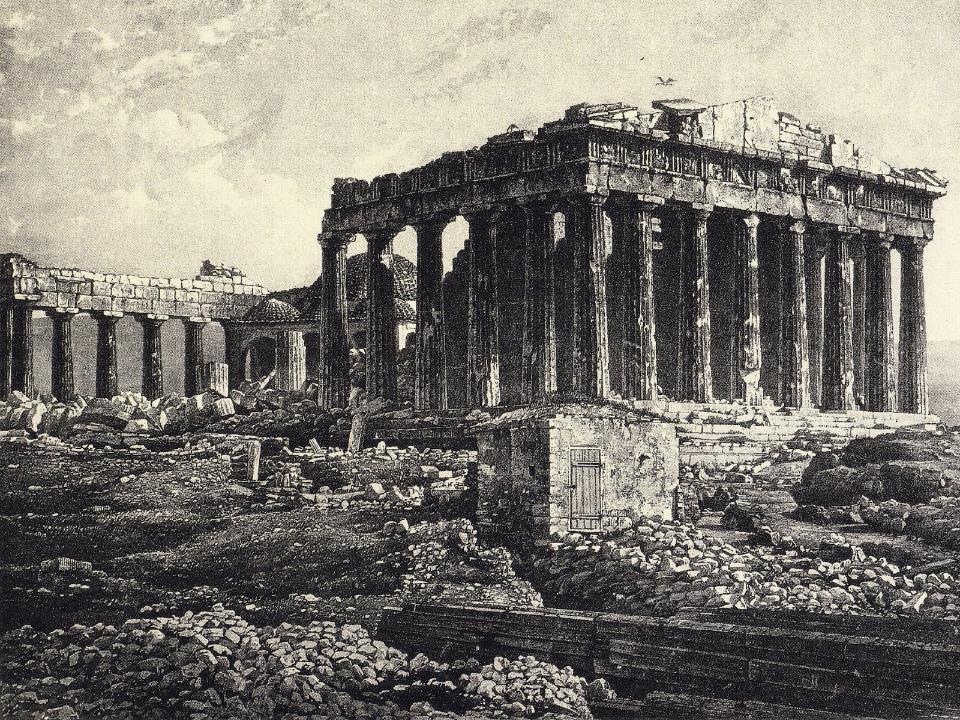

14 The Acropolis just before the war of Independence in 1821.

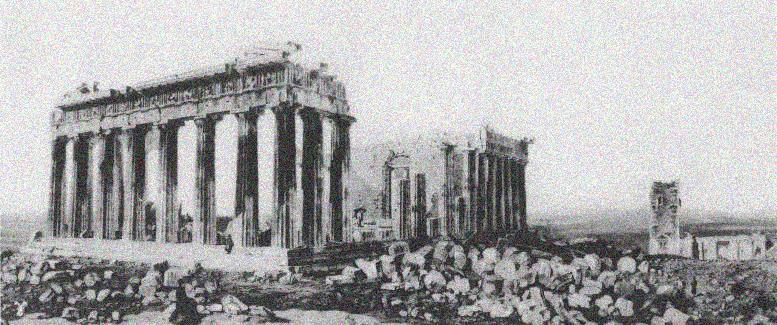

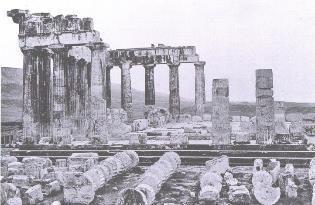

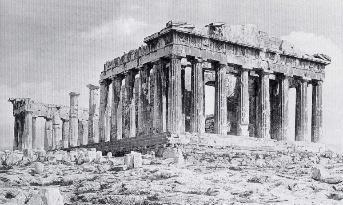

16 Parthenon, mid 19 th century, the restoration of Kyriakos Pittakis Restoration works on the Acropolis by Nikolaos Balanos from 1895 to the Second World War.

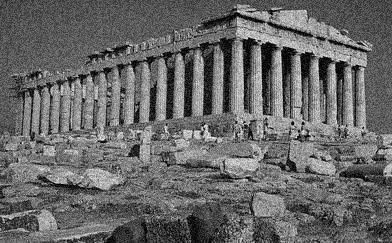

17 Μέσα 19 ου αι. 1933

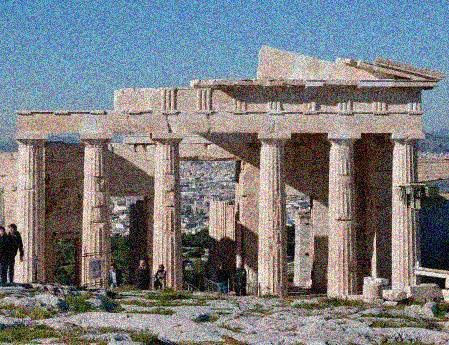

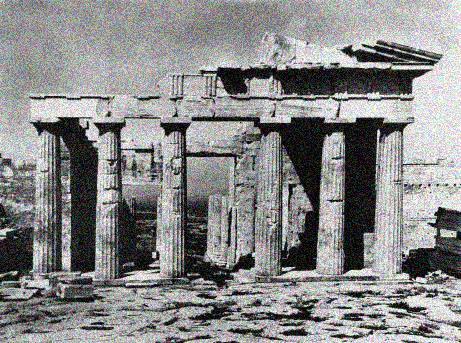

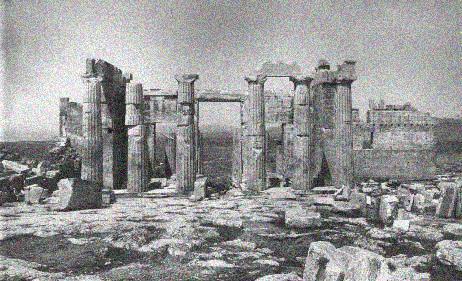

18 Τα Προπύλαια

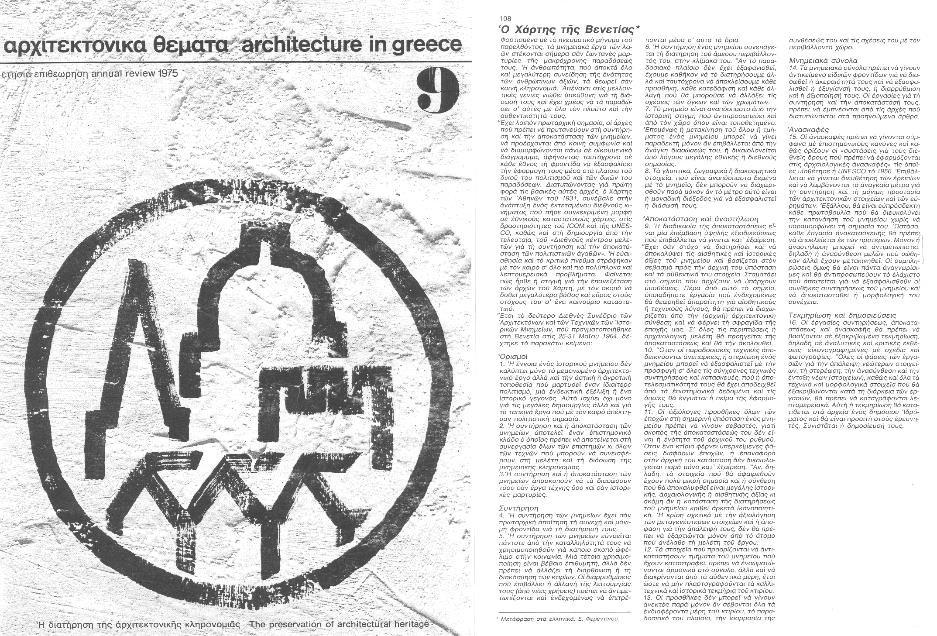

19 The ICOMOS Venice Charter for Restoration (1964)

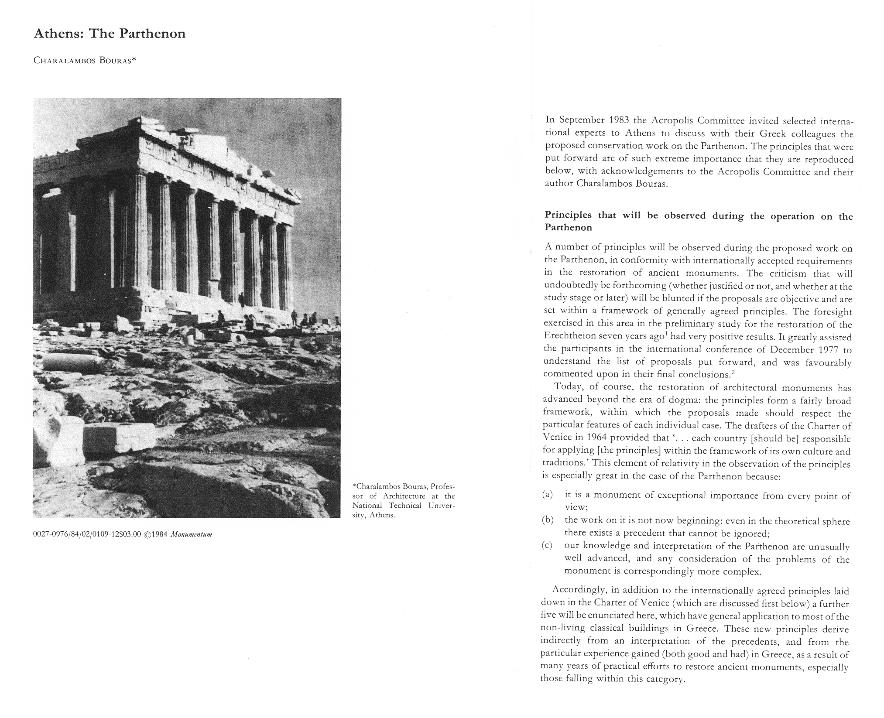

20 Συμπληρωματικές αρχές για την αποκατατάσταση των μνημείων της κλασικής αρχαιότητας Prof. Charalambos Bouras

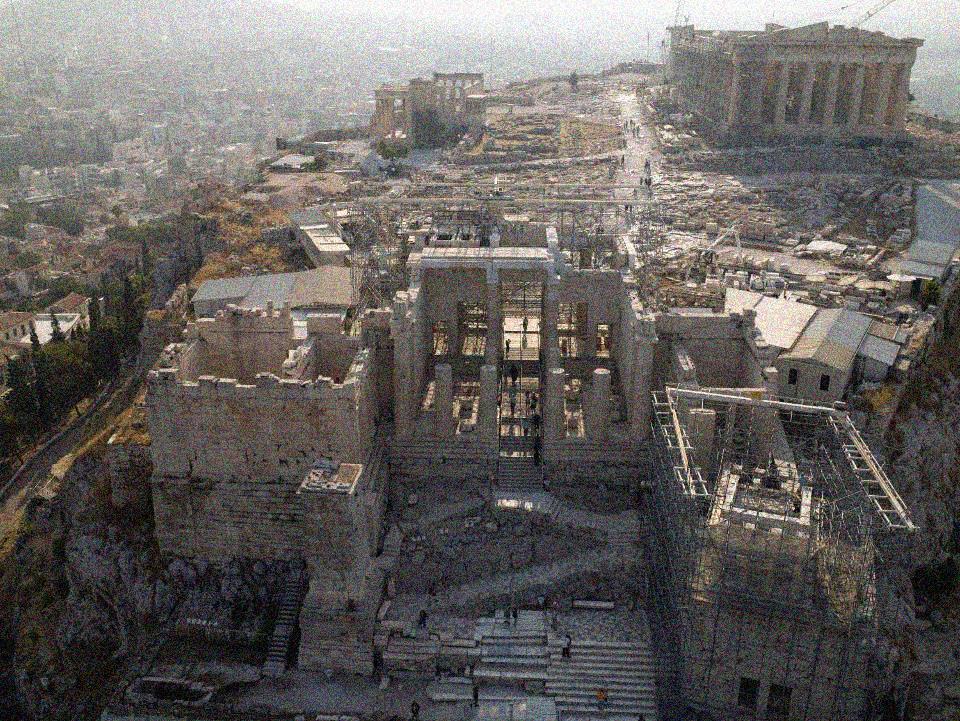

21 Τα εργοτάξια της ΕΣΜΑ

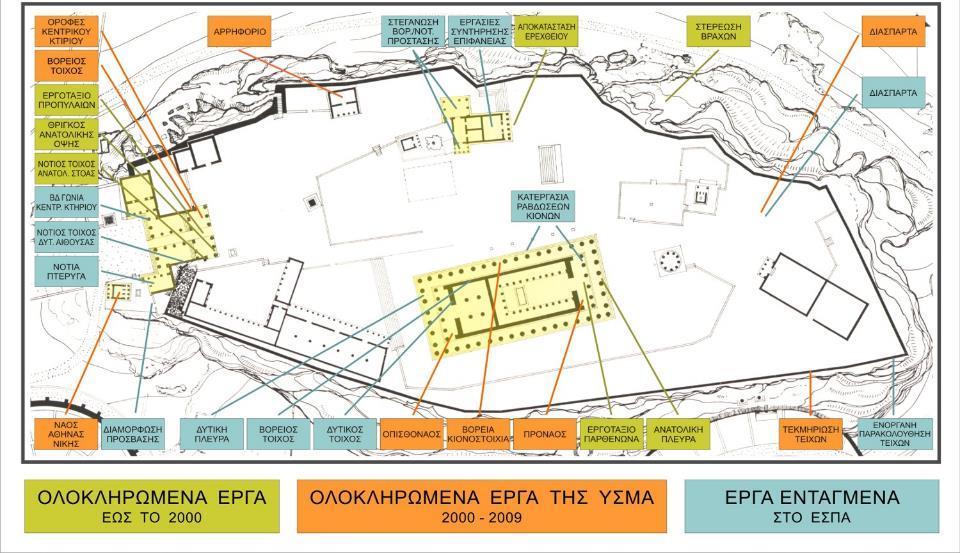

22 RESTORATION PROJECTS OF THE ACROPOLIS MONUMENTS Completed projects until 2000 Completed projects by YSMA Projects underway

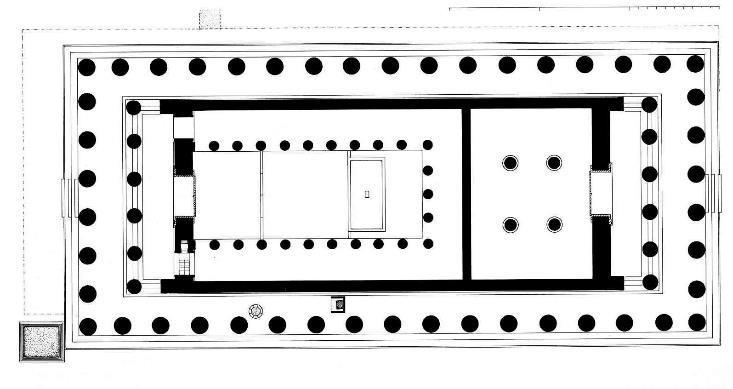

23 Η αναθεωρημένη κάτοψη του Παρθενώνα (MK) Prof. Manolis Korres

24 Παθολογία Ζημιές

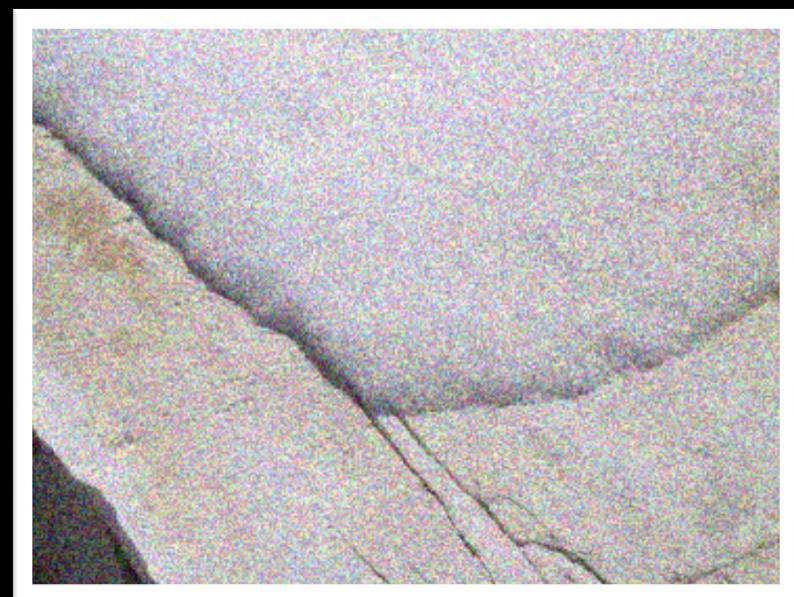

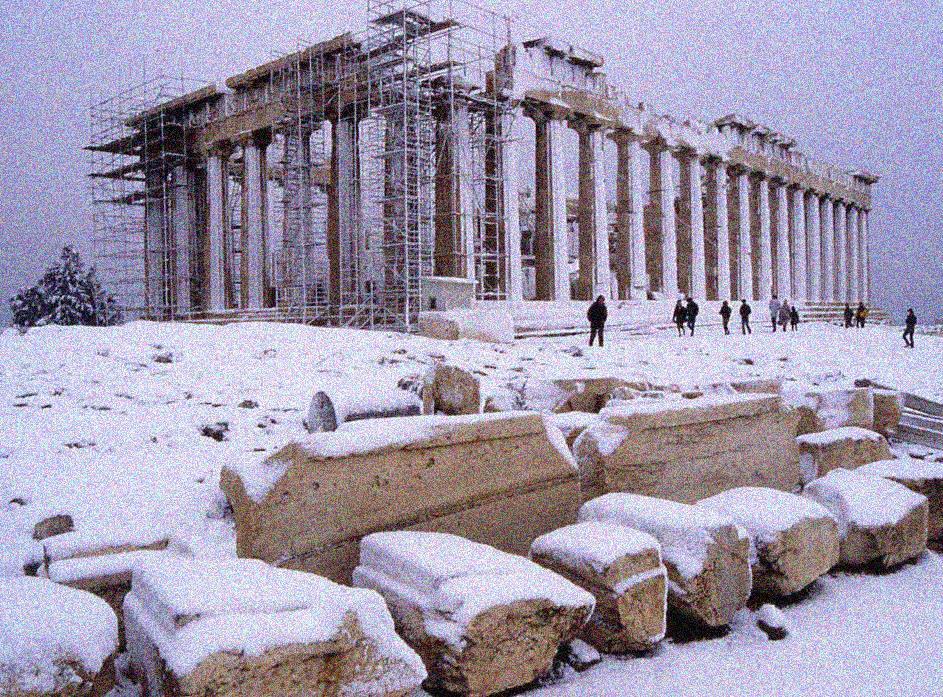

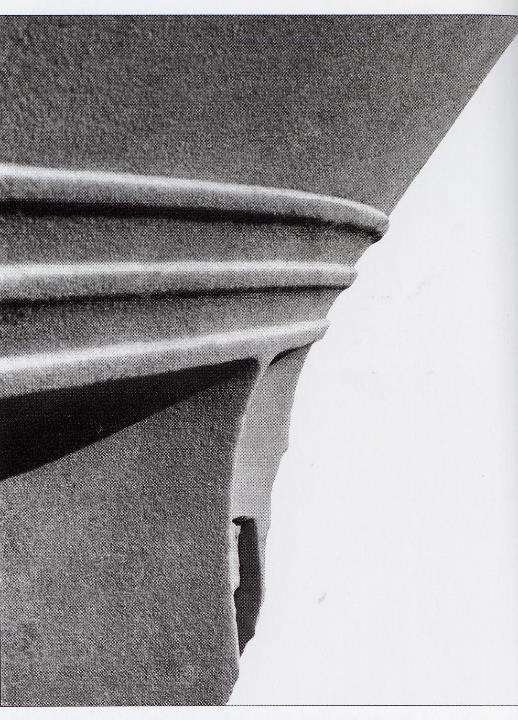

25 Παγετός

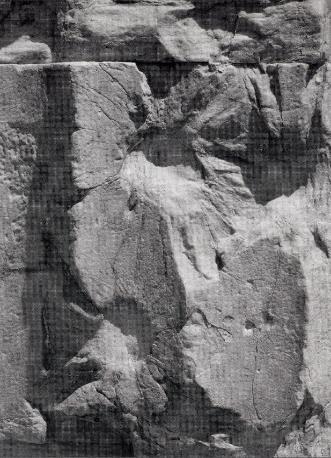

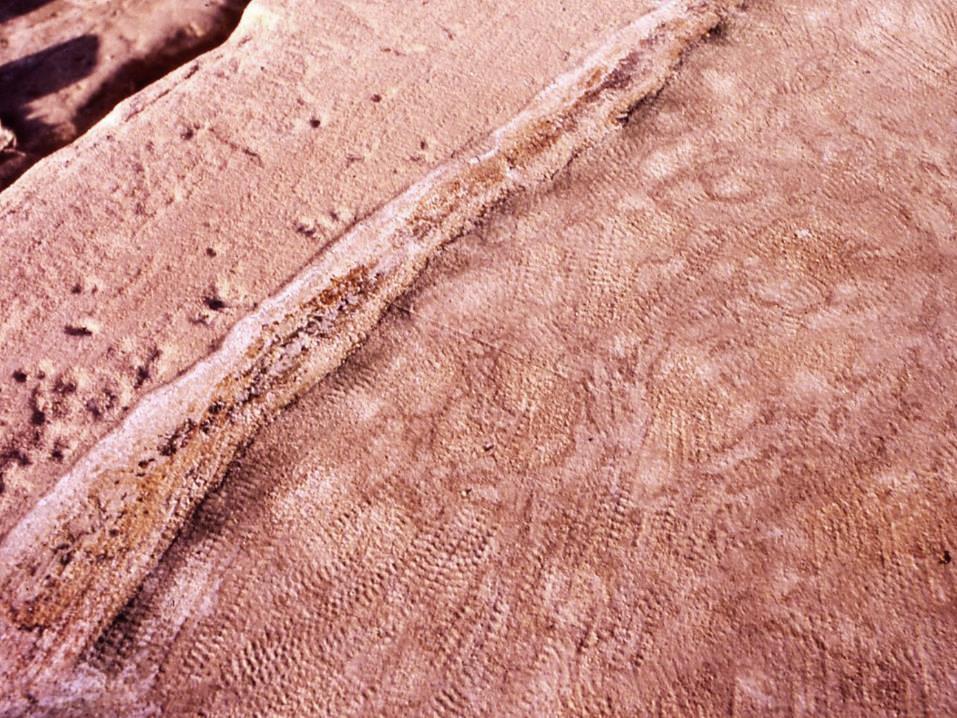

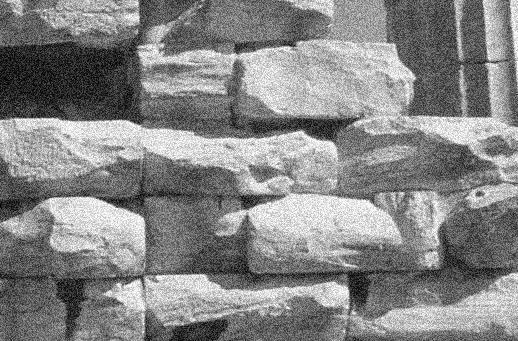

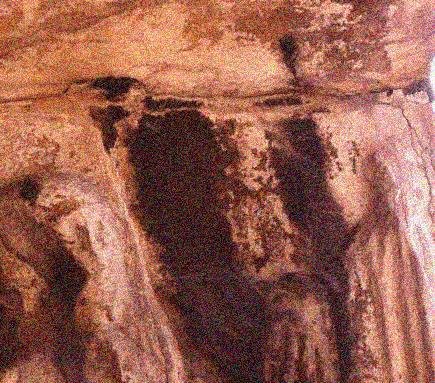

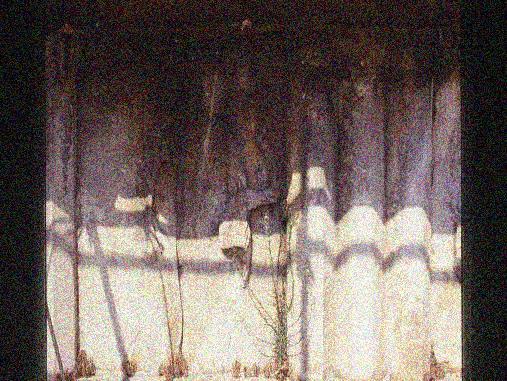

26 Διάβρωση της επιφάνειας

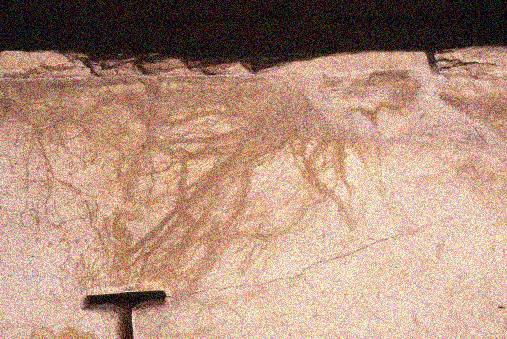

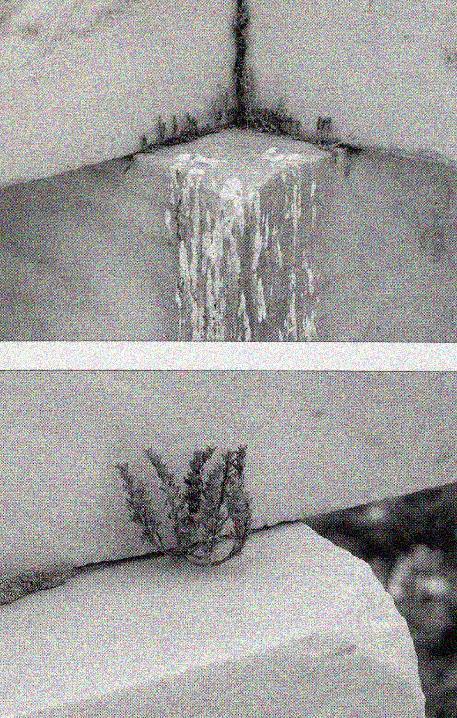

27 Βιολογικοί ρύποι

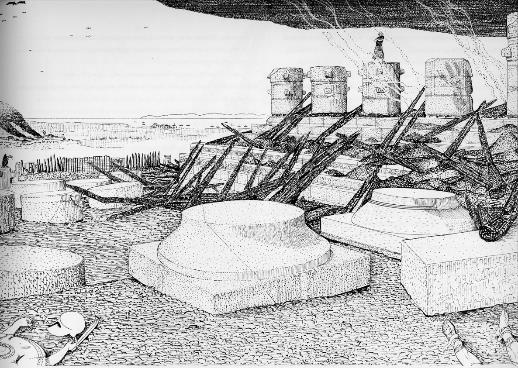

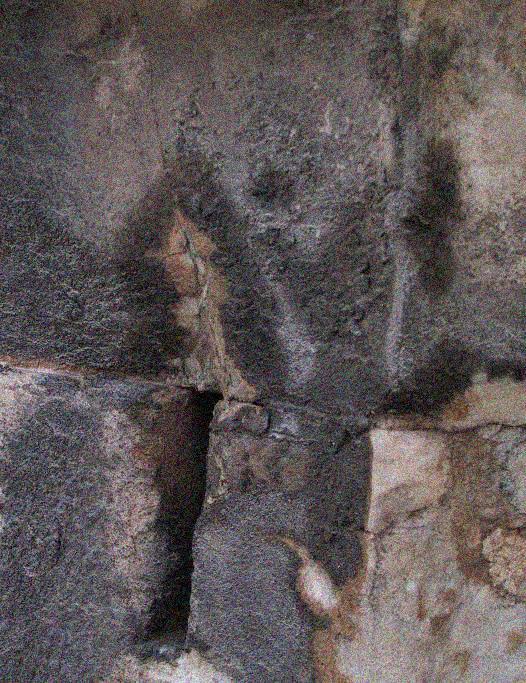

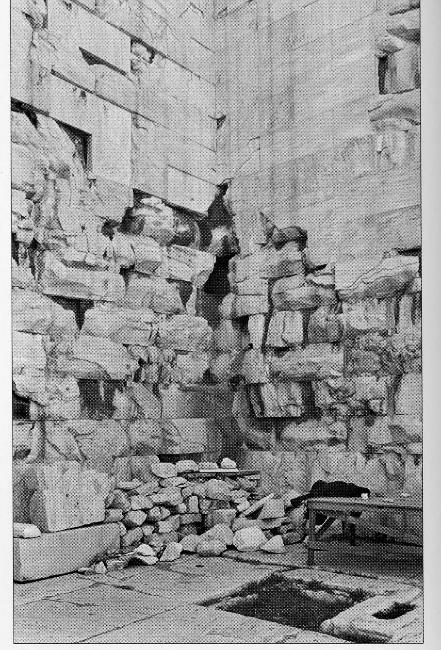

29 Βλάβες από τις φωτιές

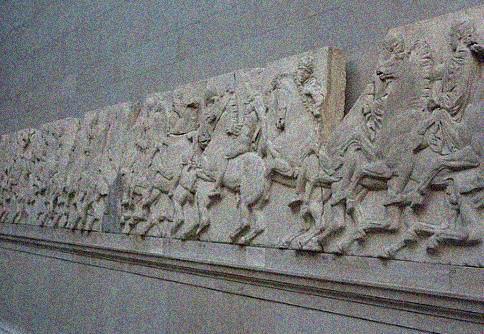

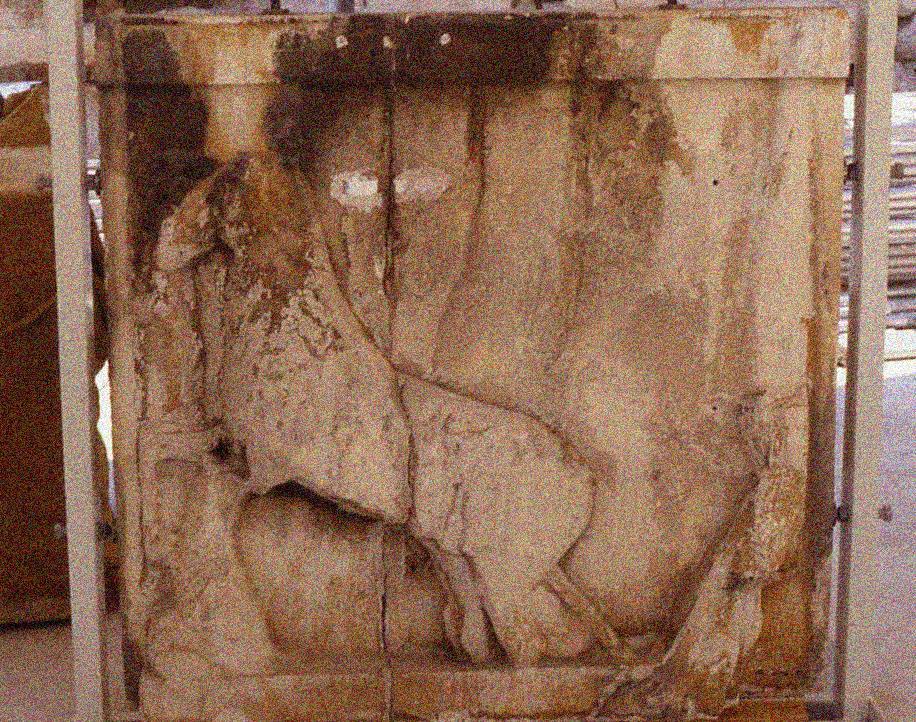

30 Βανδαλισμός των γλυπτών

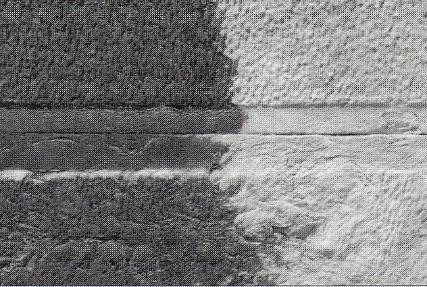

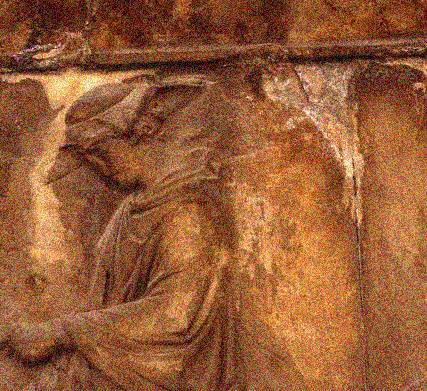

31 Δημιουργία της μαύρης κρούστας

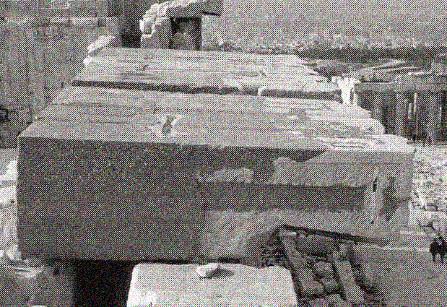

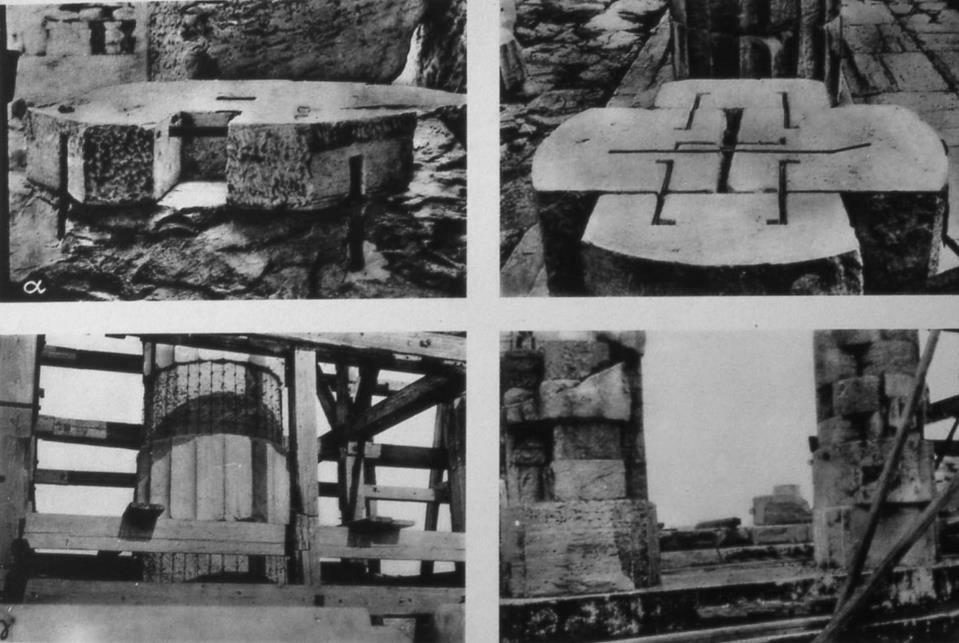

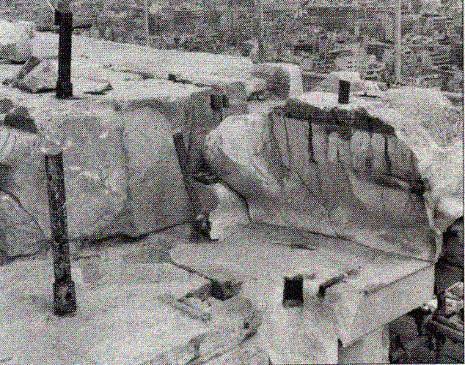

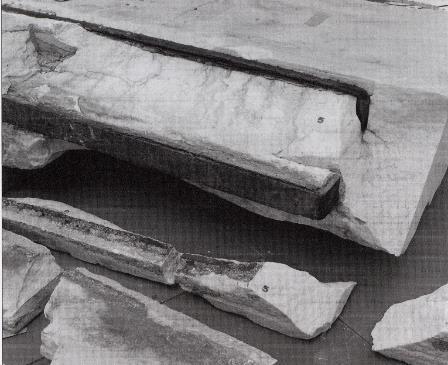

32 Καταστρεπτικές αναστηλωτικές τεχνικές

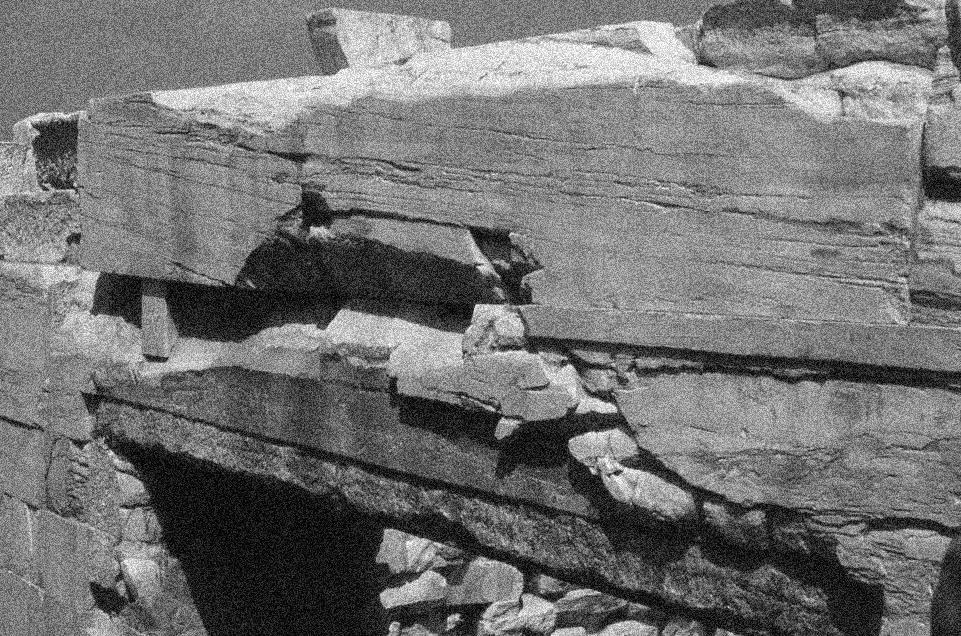

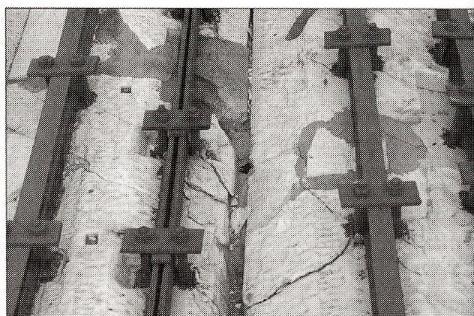

34 Extensive use of reinforced concrete.

35 Τεκμηρίωση και Διάγνωση Βλαβών

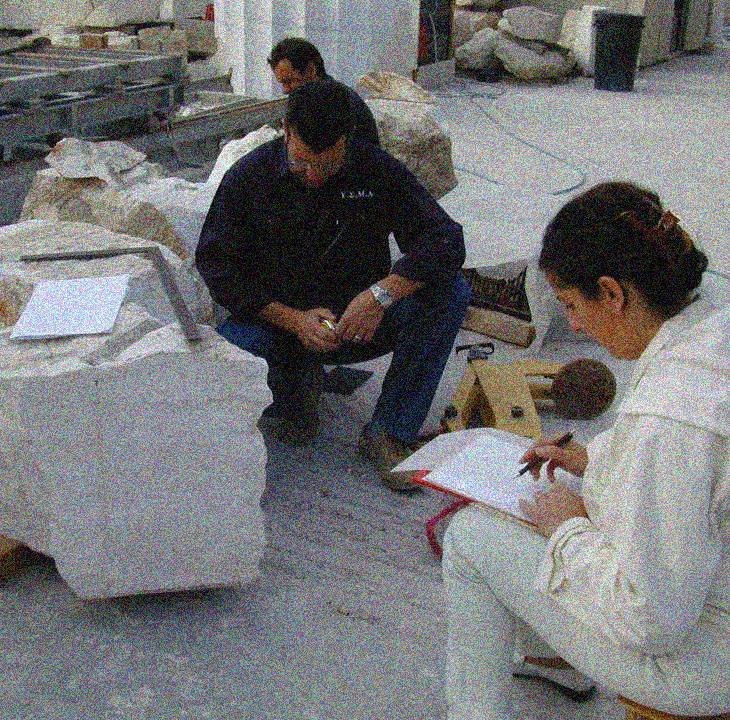

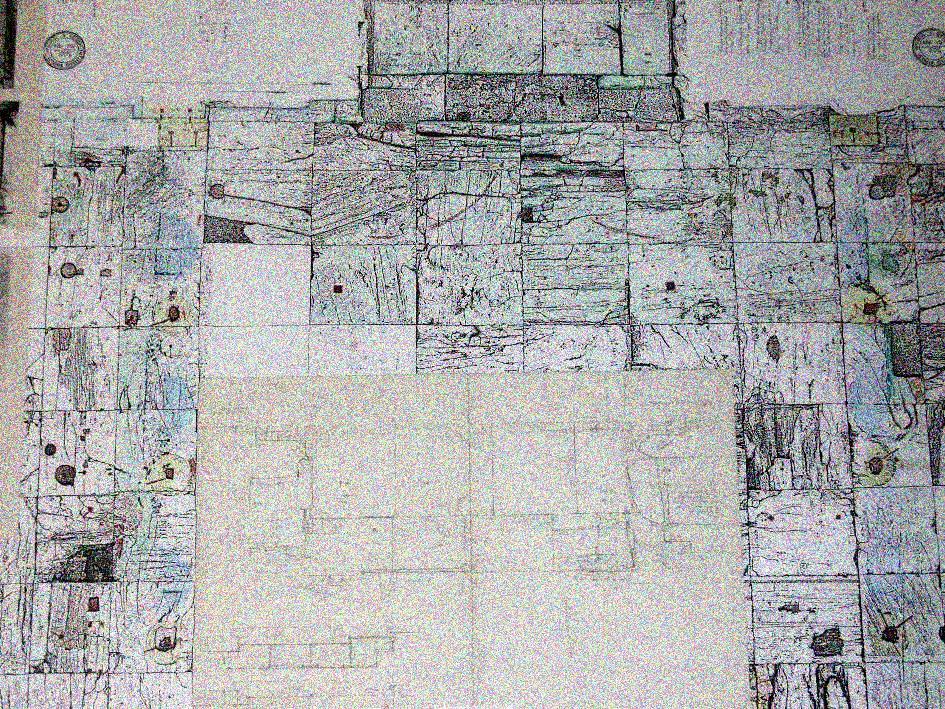

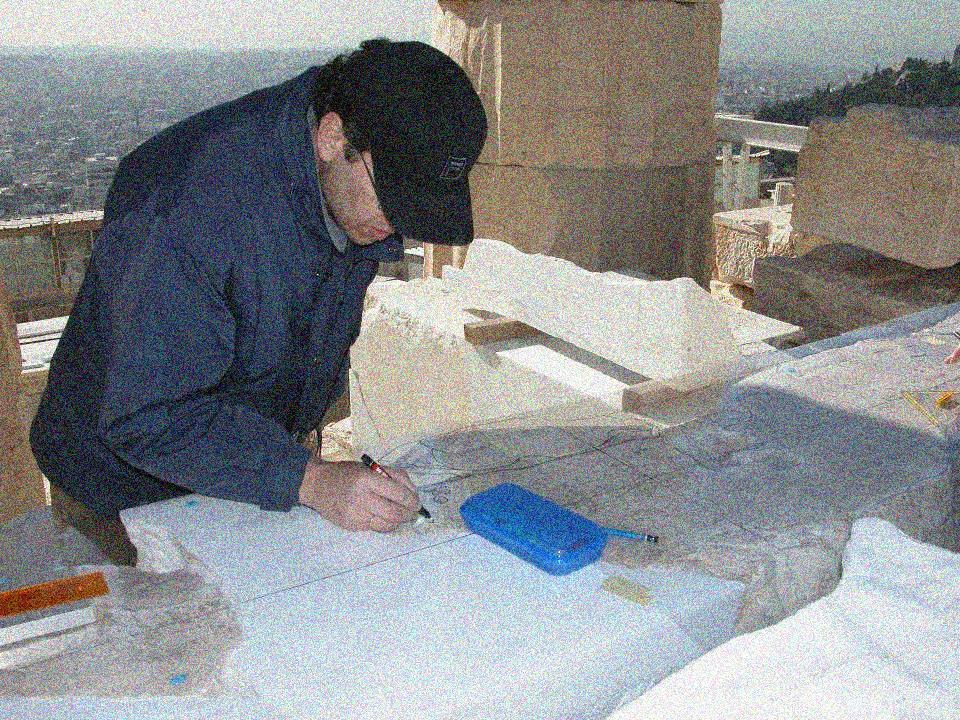

36 Αποτυπώσεις αναλυτικές

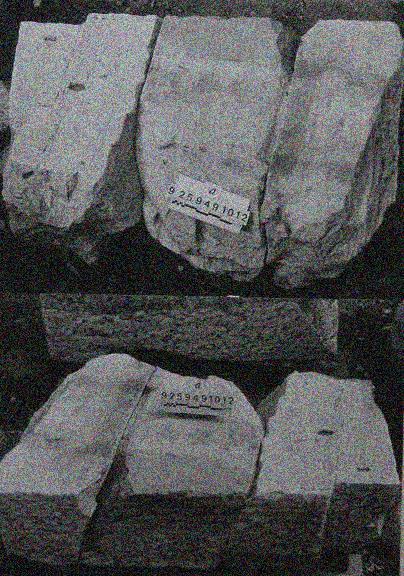

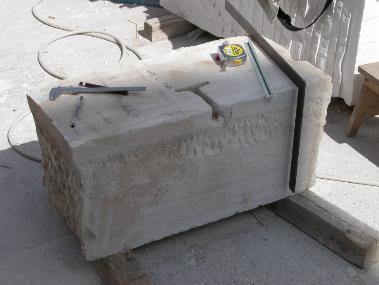

39 Κάθε αρχιτεκτονικό μέλος έχει την δική του ιστορία

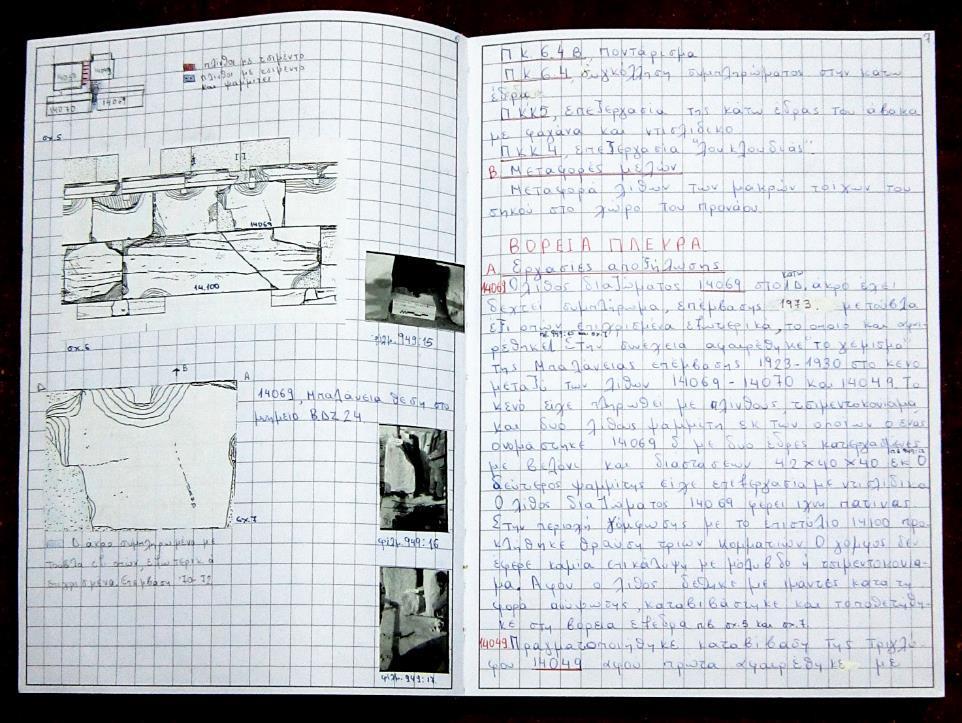

40 Ημερολόγιο Έργου

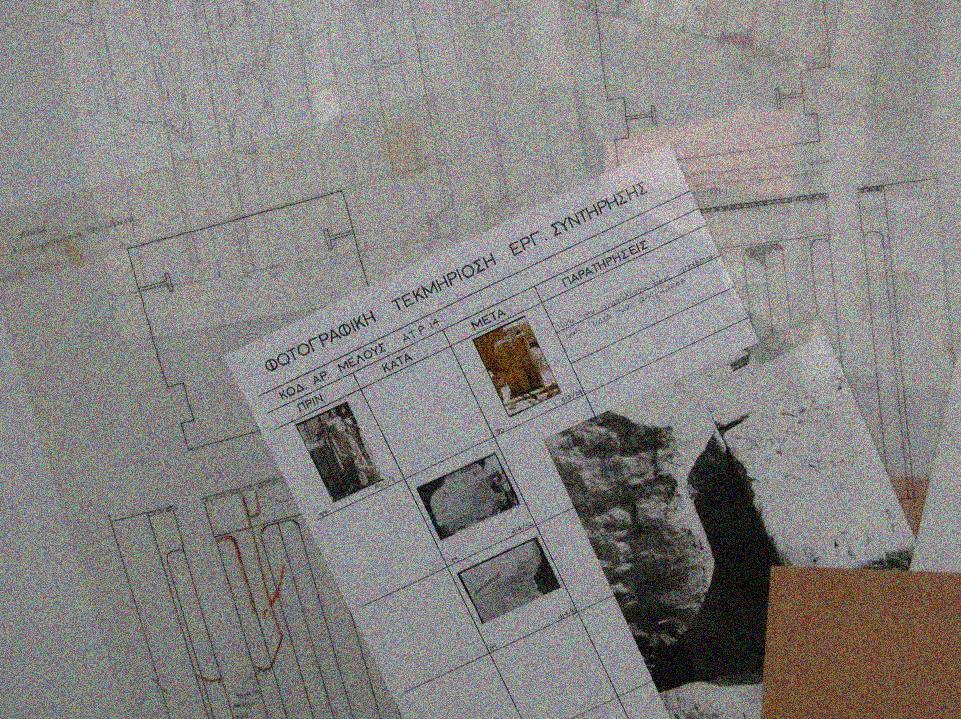

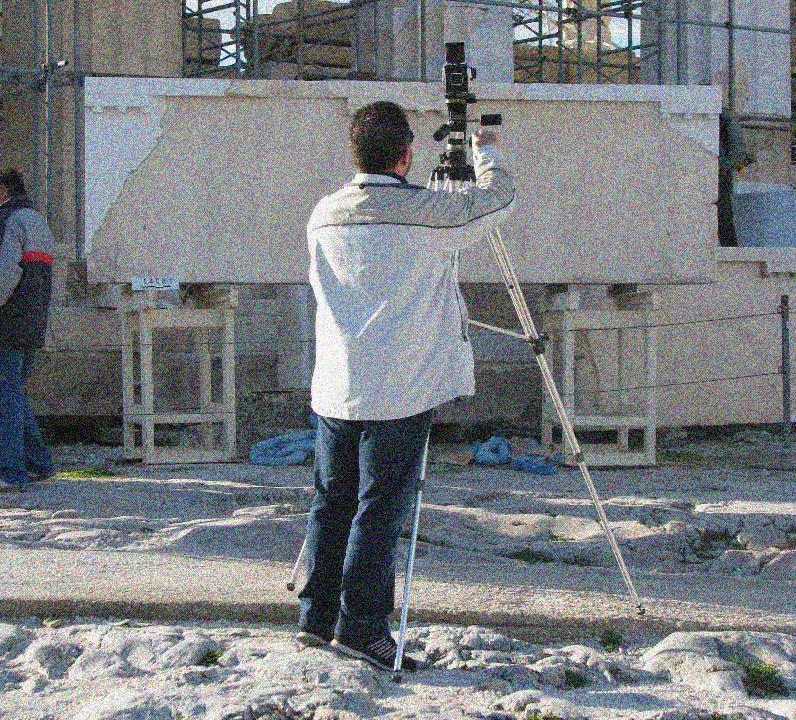

41 Εξειδικευμένη φωτογράφιση

43 Ερμηνεία των στοιχείων και αναπαράσταση

$το ΚΑΣ. Η αποσυναρμολόγηση του θραυσμένου επιστυλίου ΟΕ.3.3 The dismantling of the fractured architrave OE.3.3$

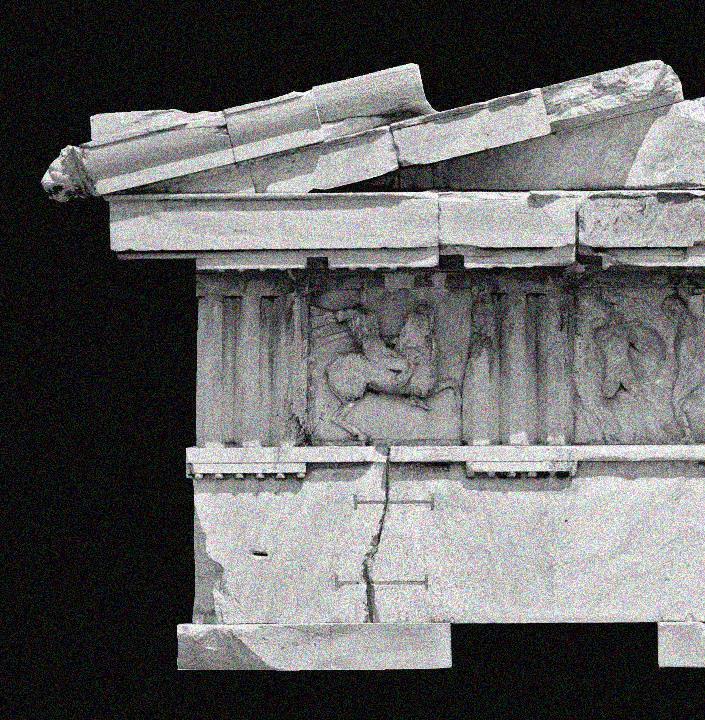

44 Ταύτιση της αρχικής θέσης των πεσμένων αρχιτεκτονικών μελών, σύνταξη μελετών και έγκρισή τους από την ΕΣΜΑ και το ΚΑΣ. Η αποσυναρμολόγηση του θραυσμένου επιστυλίου ΟΕ.3.3 The dismantling of the fractured architrave OE.3.3

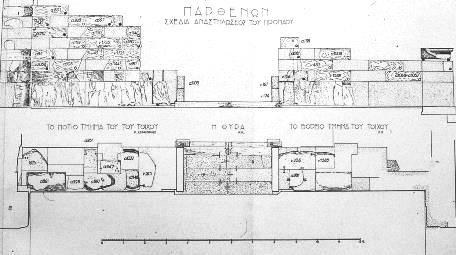

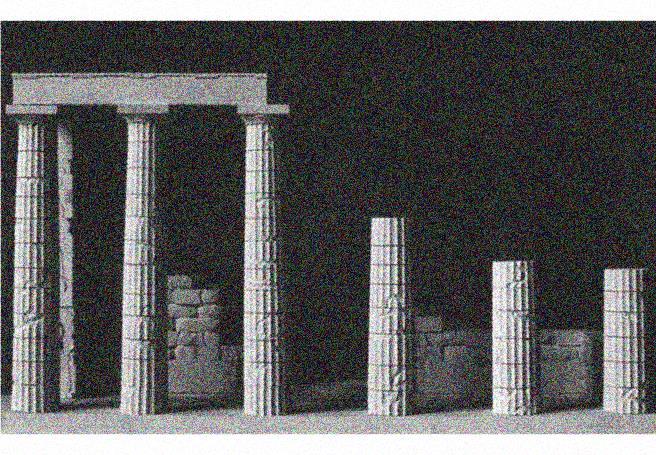

45 The four proposals for the restoration of the Pronaos

46 Οργάνωση διεθνών συνεδρίων για την συζήτηση των προτεινομένων επεμβάσεων

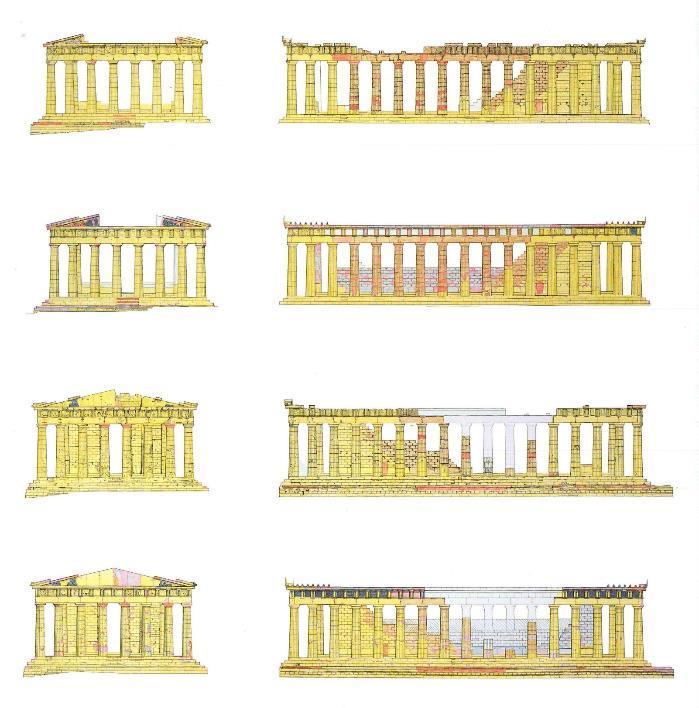

47 State of Preservation of east and north sides in 1983 Τα 12 αναστηλωτικά προγράμματα του Παρθενώνα όπως διατυπώθηκαν το 1983 από τον Π. Κορρέ Preliminary Proposal by M. Korres State of Preservation of west and south sides in 1983 Preliminary Proposal by M. Korres

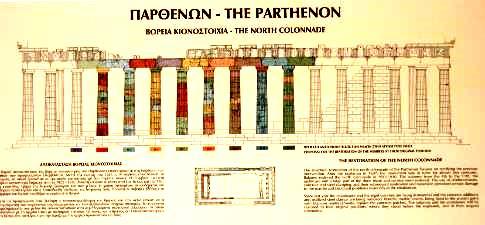

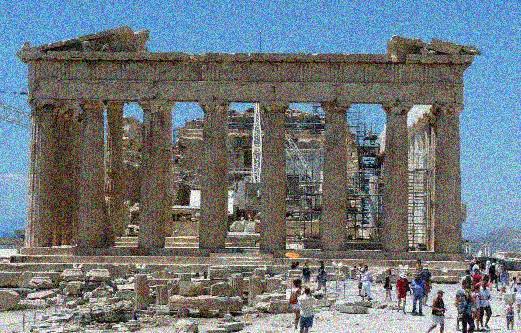

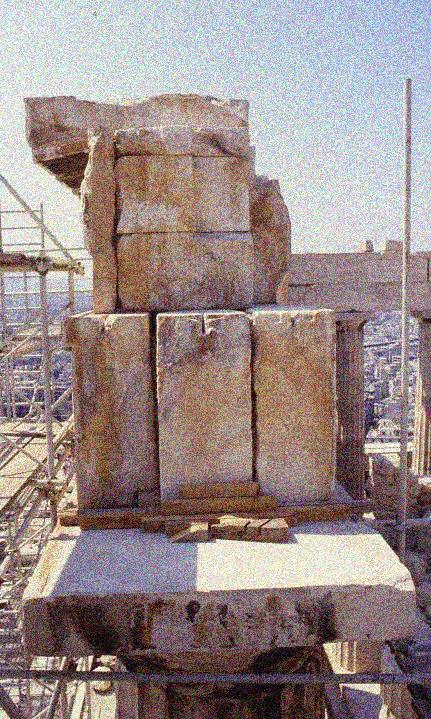

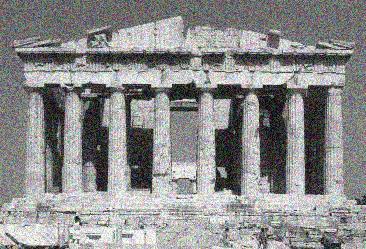

48 Restoration of the East Elevation

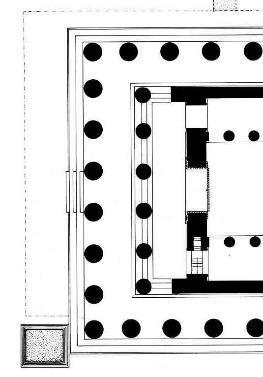

53 Η αναστήλωση του Οπισθονάου Plan of the Parthenon showing the position of the Oposthonaos (West Portico to the Cella)

54 The area of the West Frieze before intervention (F. Boissonnas)

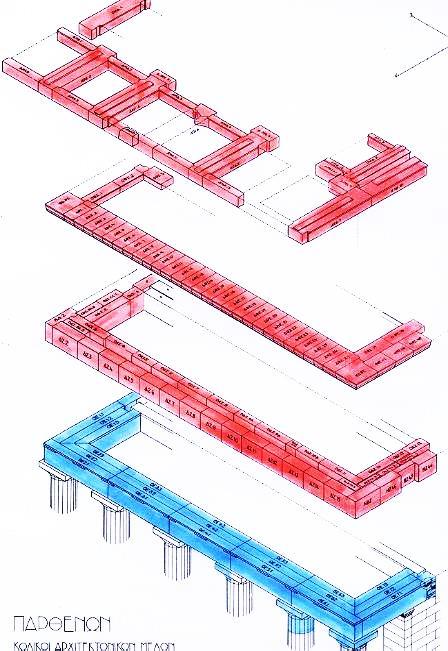

55 The phases of dismantling Η επέκταση του προγράμματος στη βόρεια πλευρά του Οπισθονάου Extension of the programme at the north side of the Opisthodomus

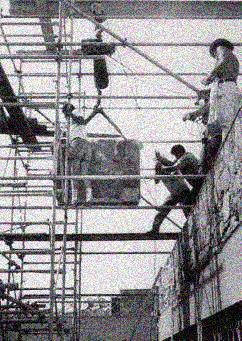

56 Preparation for dismantling the West Frieze

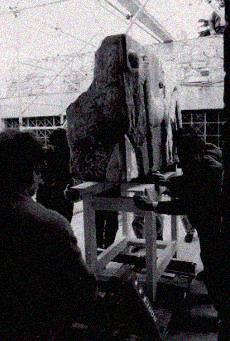

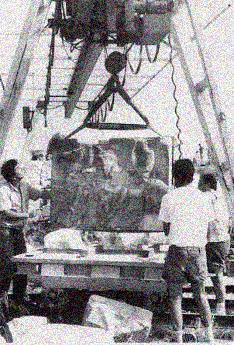

58 The transportation of the West Frieze to the old Acropolis Museum

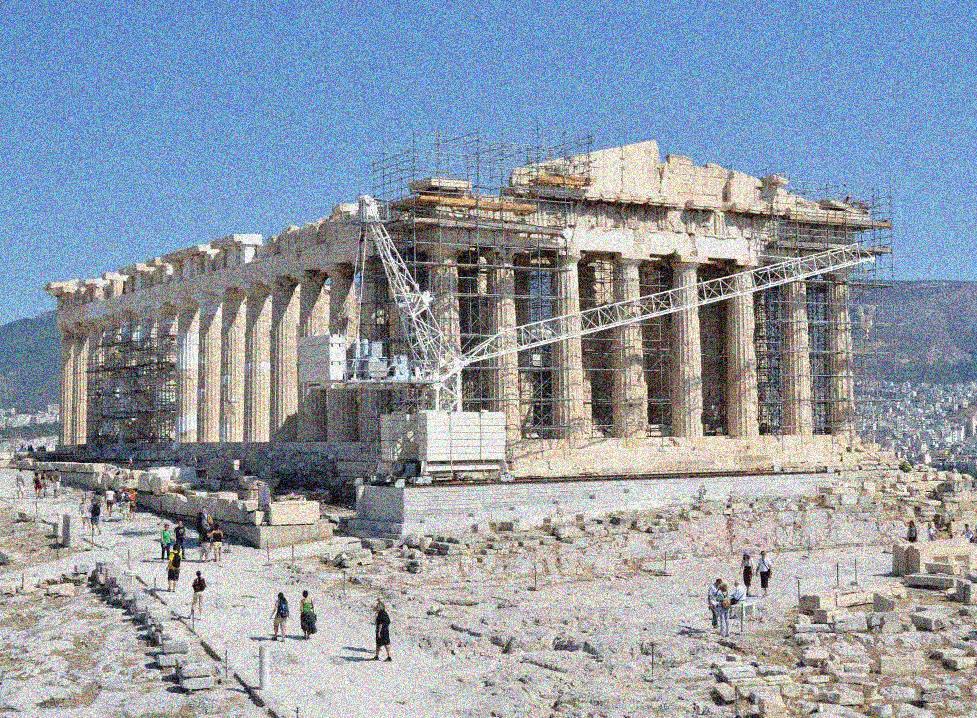

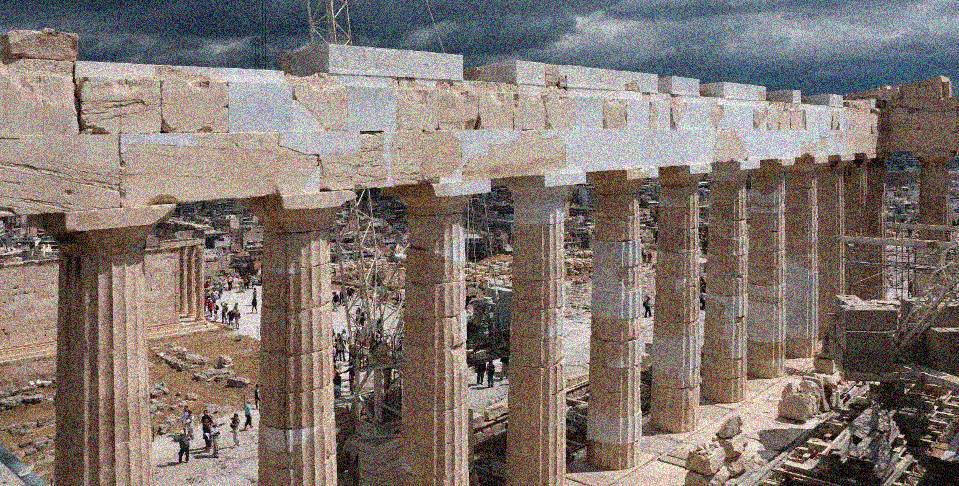

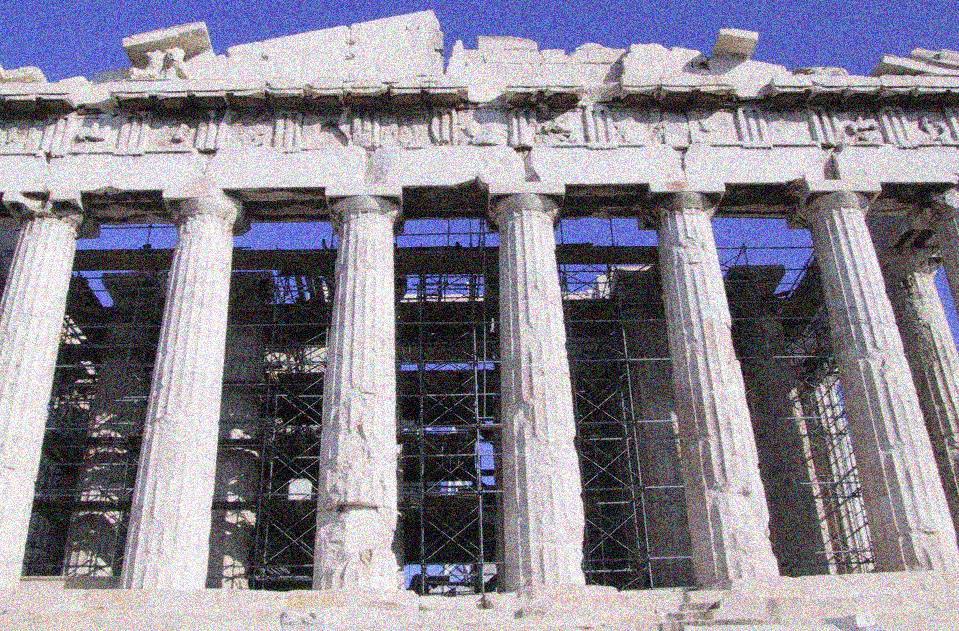

59 The west side of the Parthenon with the Opisthonaos in the background

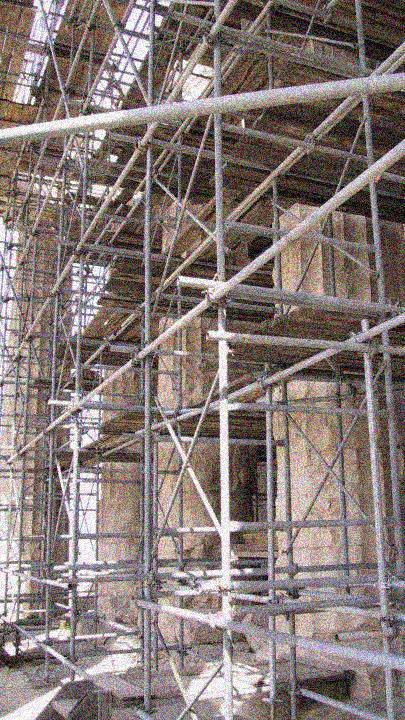

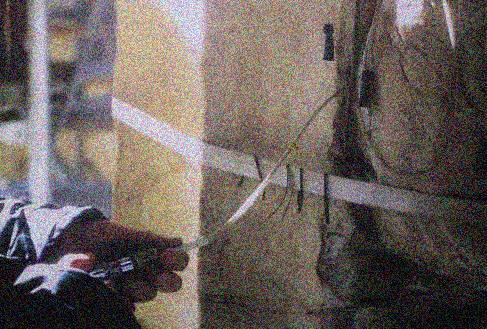

60 Άποψη από τις εργασίες ενεματώσεως των κιόνων του Οπισθονάου Grouting of the columns of the Opisthodomus

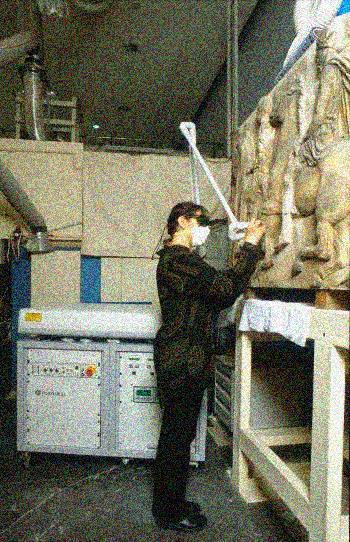

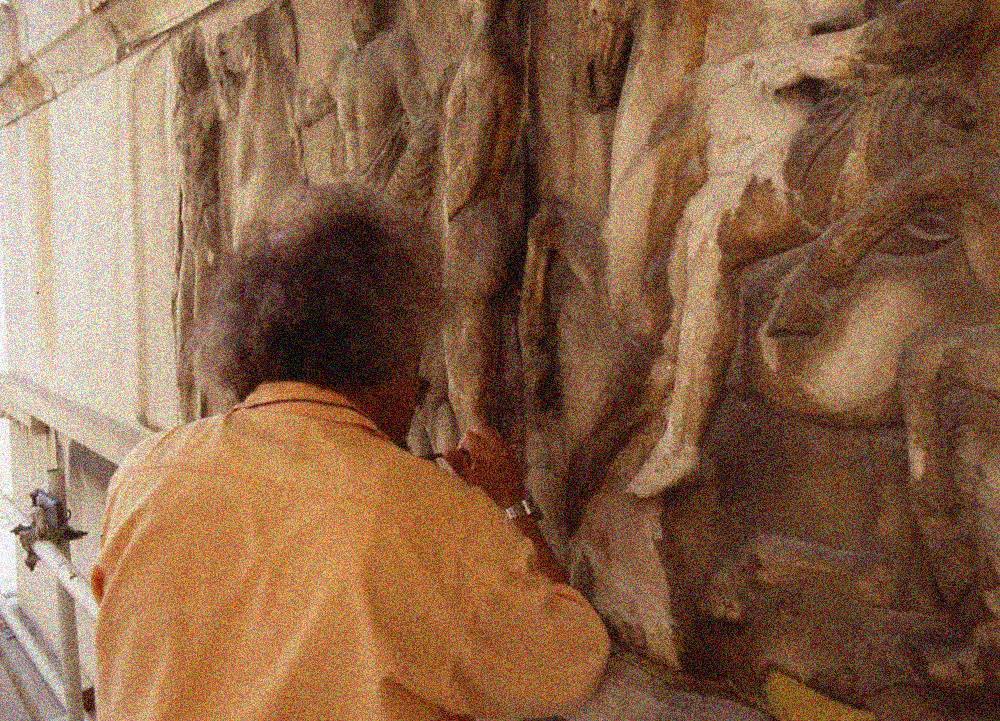

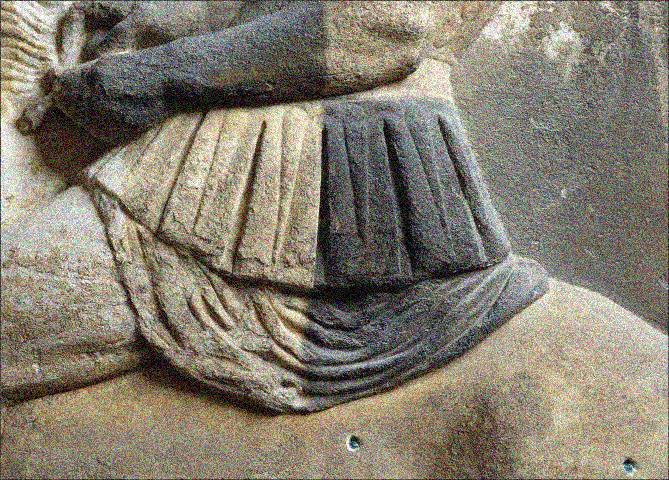

61 Laser cleaning of the sculpture in a workshop specially built in the old Acropolis Museum

62 Works on the Opisthonaos were paused from 1996 until It was then decided to complete the project so that the west side of the monument is free of scaffolds for the Olympic Games.

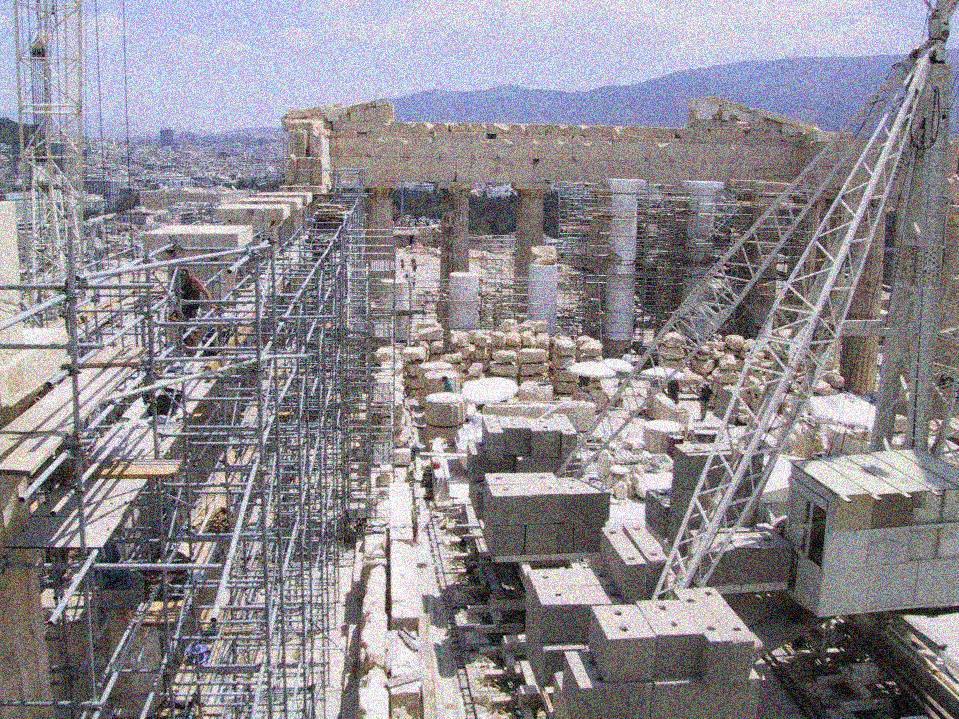

63 For the needs of the additional Opisthonaos project the restoration site needed re-arrangement and extension

64 Inspection and relocation of the central Derrick crane

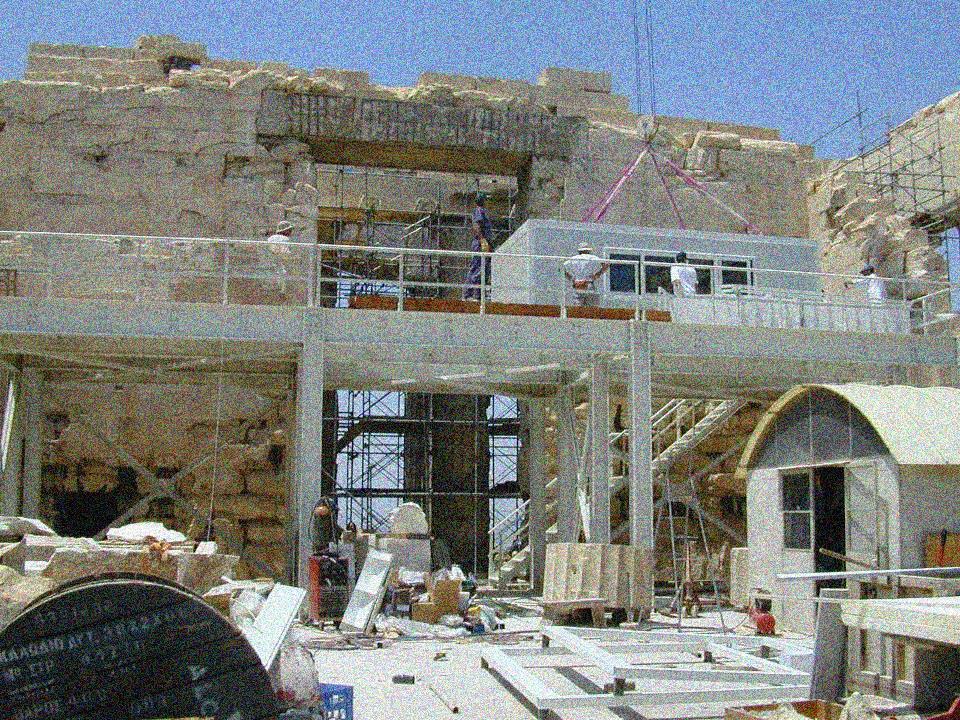

65 Insertion of a new steel platform and workshop at a second level

66 Selection of the proper personnel for the project

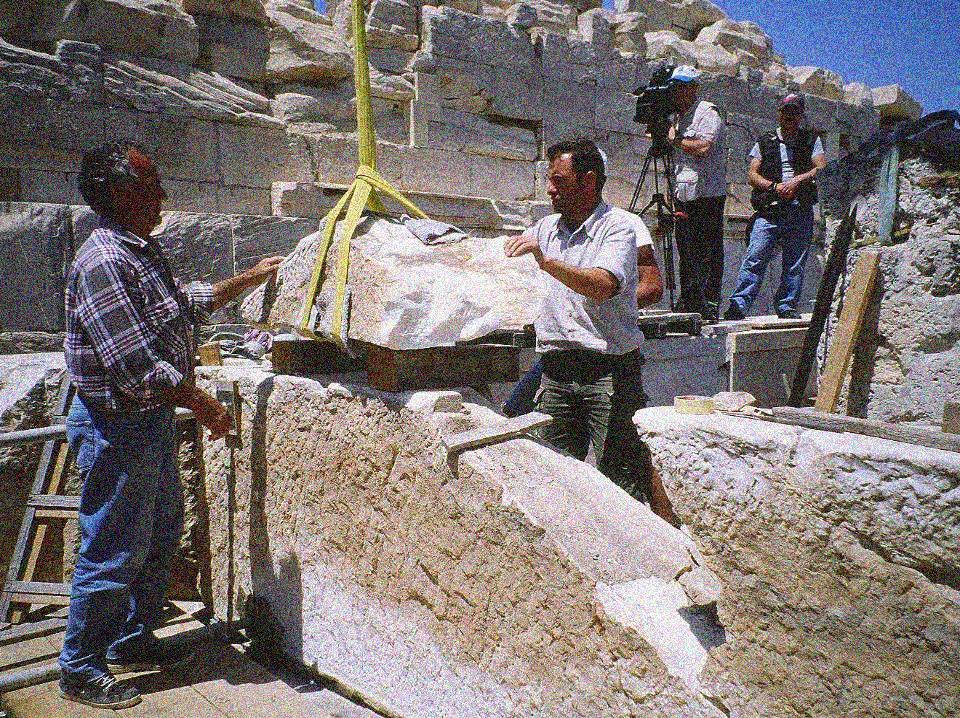

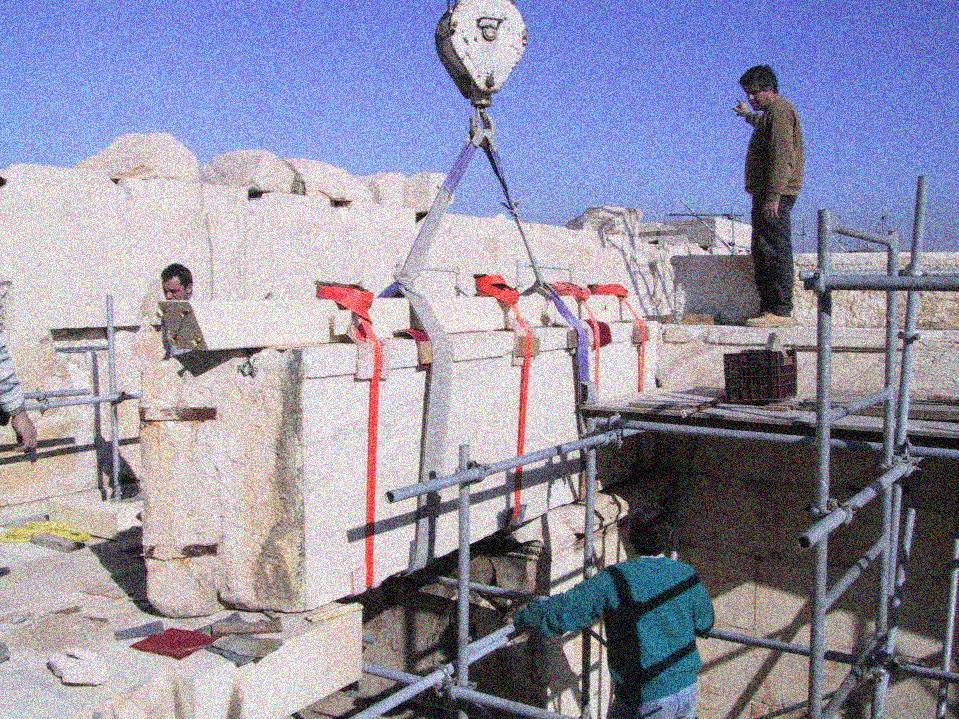

67 Καταβίβαση του επιστυλίου O.E.7.3 Dismantling of the architrave OE.7.3

$the fractured architrave$

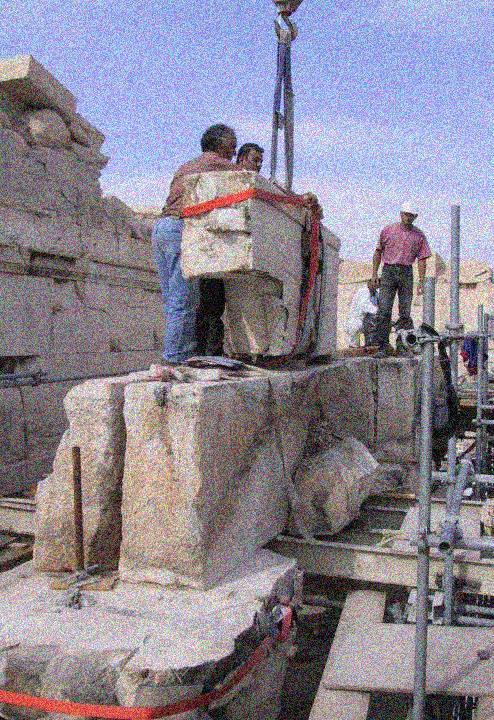

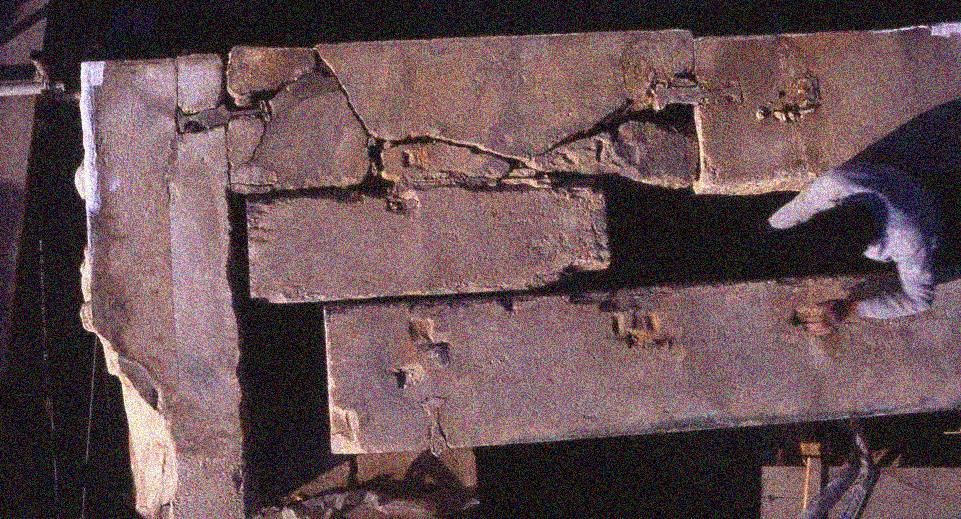

68 Η καταβίβαση σε πολλαπλά θραύσματα του επιστυλίου ΟΕ.3.3 The dismantling of the fractured architrave OE.3.3

69 Γενική άποψη του Οπισθονάου μετά την καταβίβαση των 9 πρώτων επιστυλίων (9/2001) General view of the Opisthodomus after the removal of the first 9 architrave blocks.

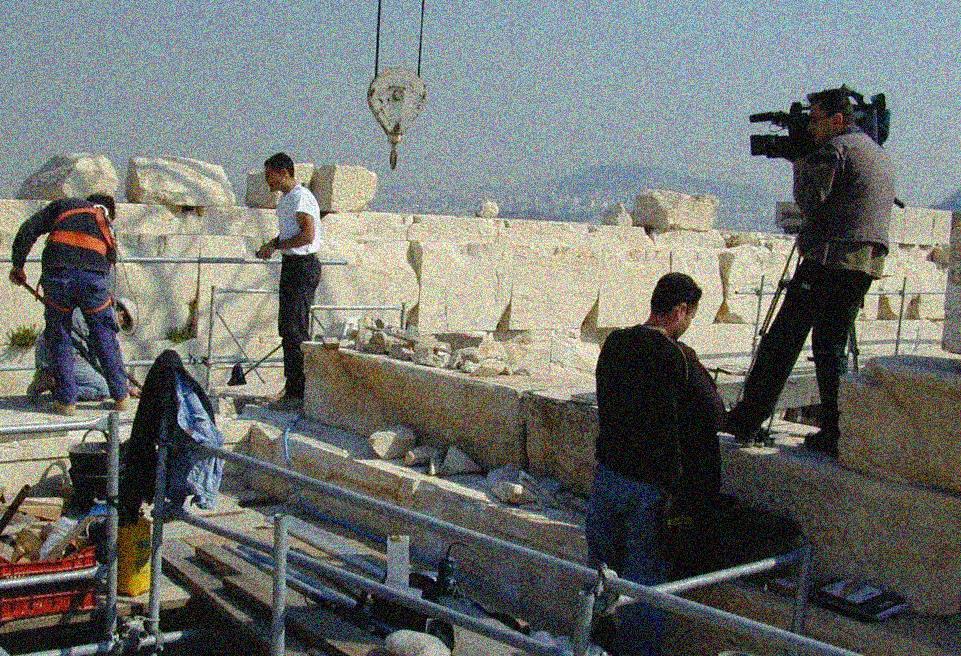

71 All phases of the works were filmed by a professional crew at a regular basis

$ΟΕ.3.3 to -their The original multi-fractured form and architrave size$

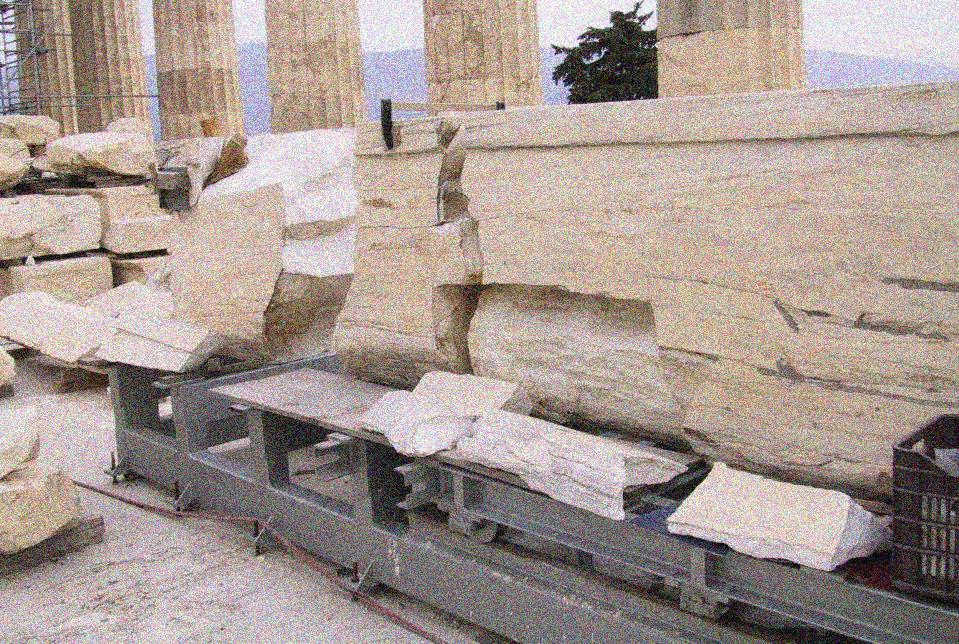

72 The restoration Το πολλαπλά of the θραυσμένο architectural επιστύλιο members ΟΕ.3.3 to -their The original multi-fractured form and architrave size OE.3.3

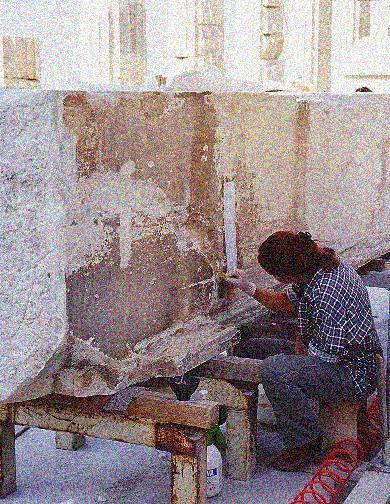

73 Εργασίες συντηρήσεως της επιφάνειας του ΟΕ.4.1 Surface conservation of OE.4.1

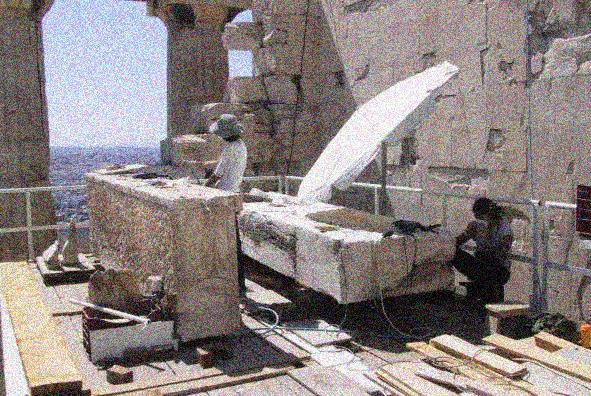

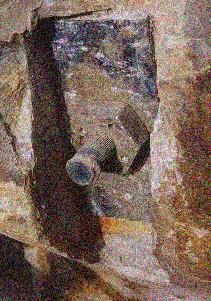

74 Αφαίρεση συνδέσμων και επισκευή επιστυλίων του Οπισθονάου. Removal of all steel clamps and dowels, conservation of the unbroken architraves

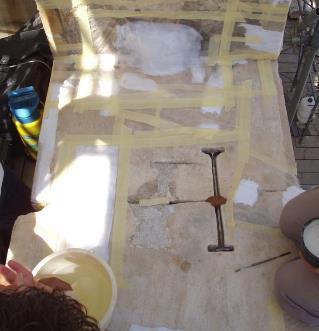

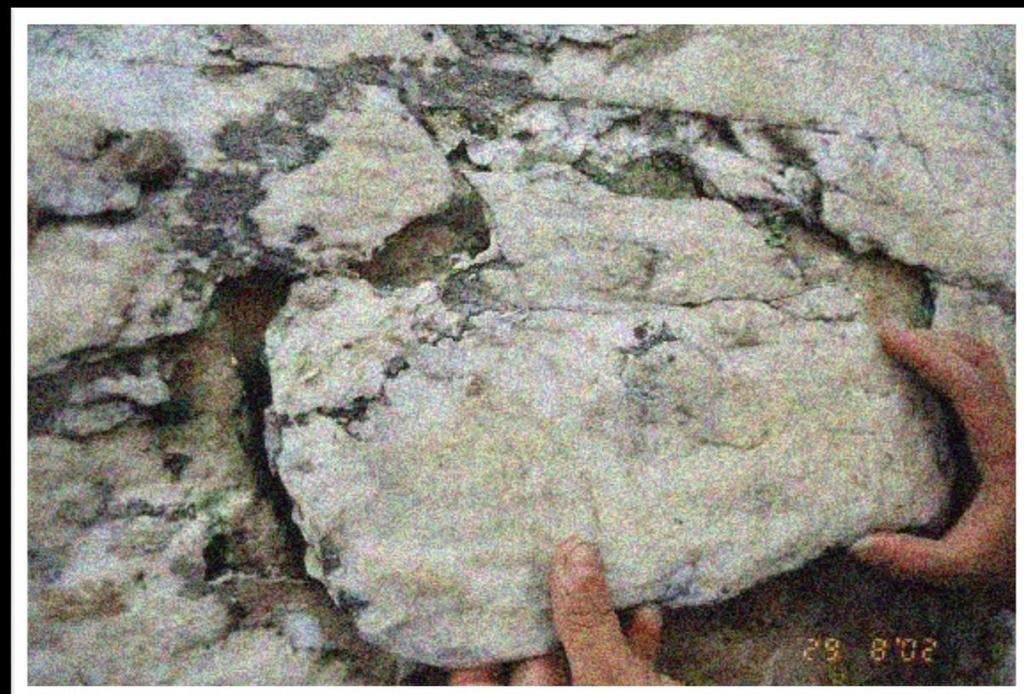

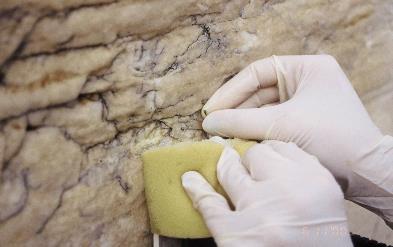

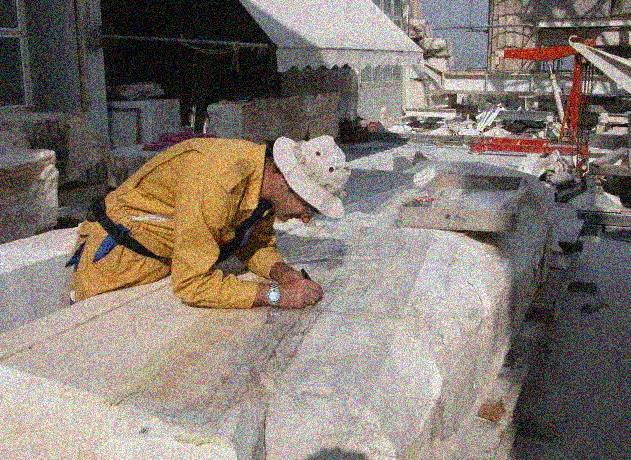

75 Surface conservation

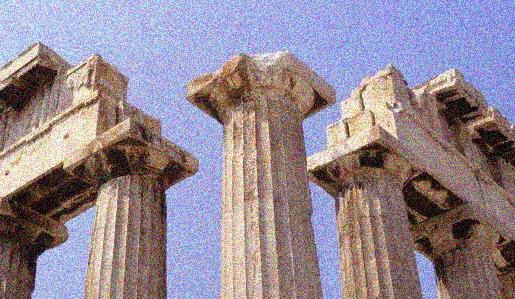

76 Monitoring the movement of the columns during the dismantling The capitals of the six columns after the removal of all architraves (29 beams)

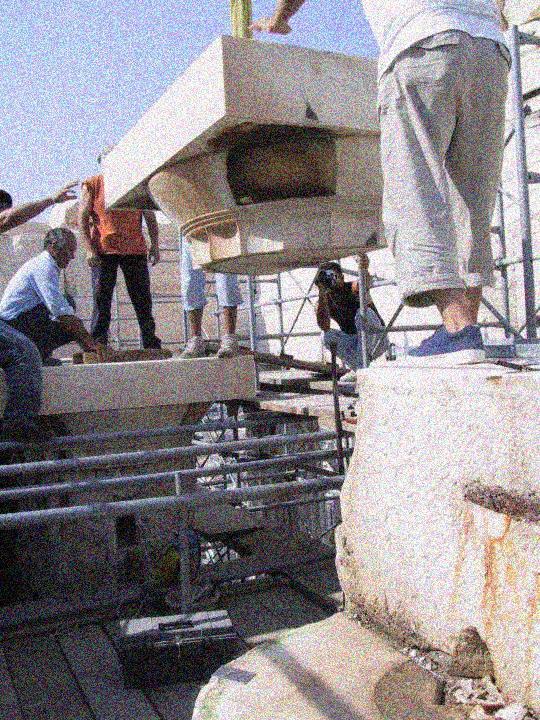

77 Η αποξήλωση του κιονοκράνου ΟΚΚ.4

78 Διάλυση και καταβίβαση του κιονοκράνου ΟΚΚ.6 Dismantling of the capital OKK.6

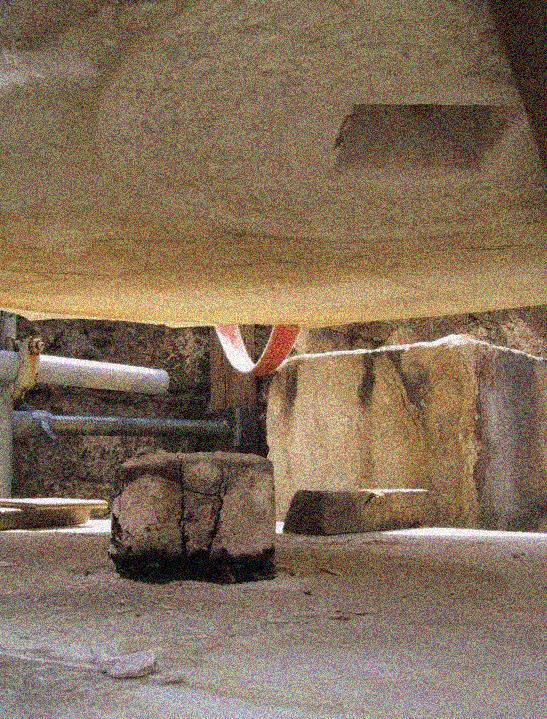

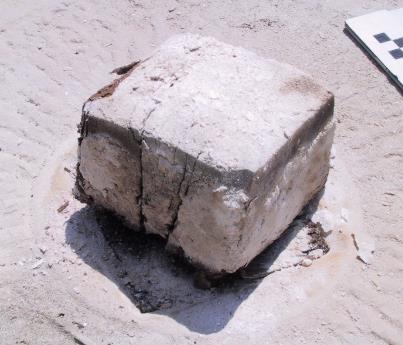

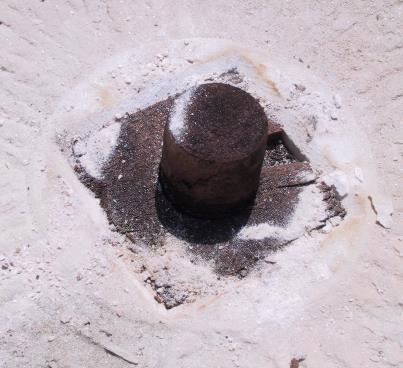

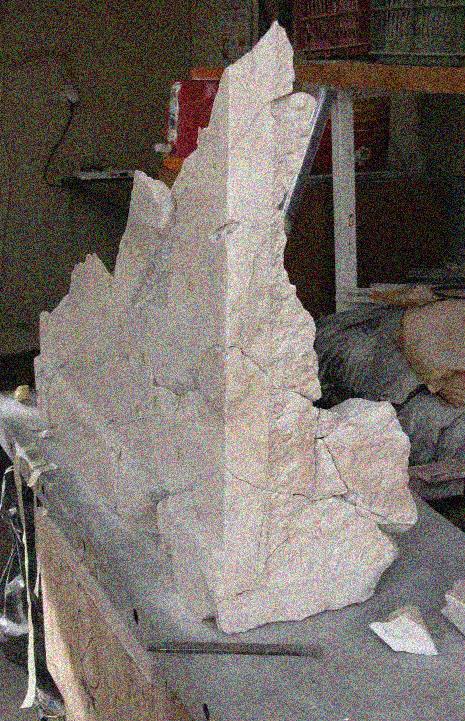

79 Η απροσδόκητη ανακάλυψη του πρώτου πόλου και εμπολίου. The surprising discovery of the first wooden centering pieces Η ανακάλυψη πόλων και εμπολίων

δυτικής προστάσεως (29-5- 01) Ancient tools found

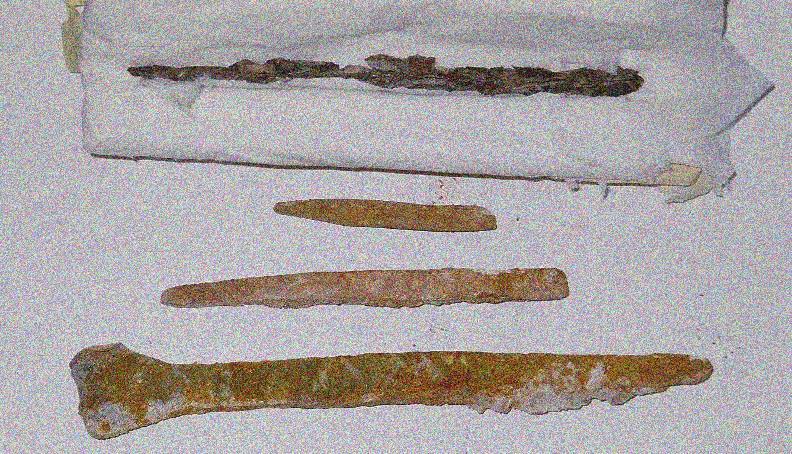

80 Αρχαιολογικά ευρήματα Αρχαία εργαλεία που βρέθηκαν ανάμεσα στα επιστύλια του 6 ου μετακιόνιου της δυτικής προστάσεως ( ) Ancient tools found among the 6 th architraves of the Cella s West Portico ( ).

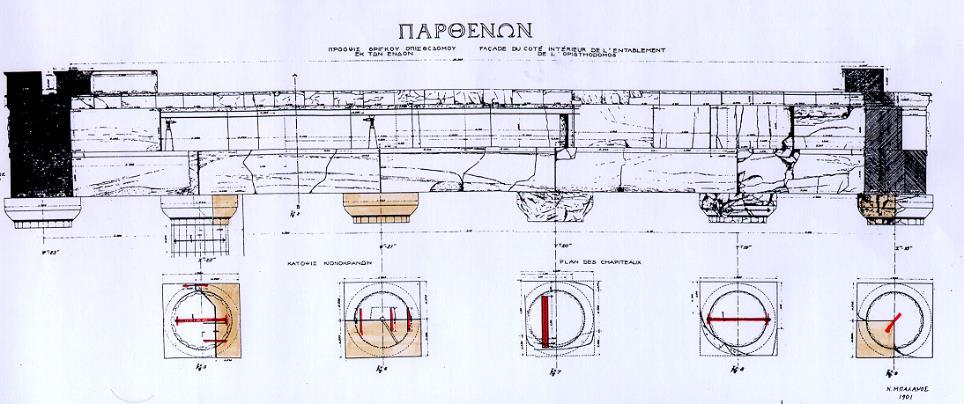

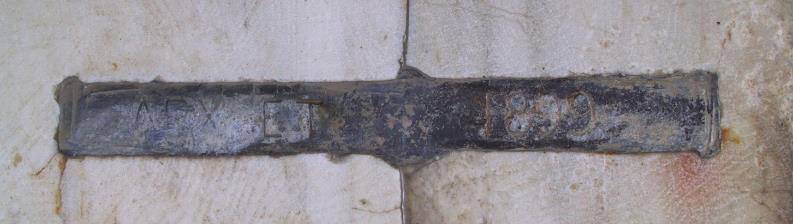

81 Σχέδιο του Ν. Μπαλάνου με τις επεμβάσεις του στον Οπισθόναο. The N. Balanos repairs Ν. Balanos drawing of his interventions on the Opisthodomus

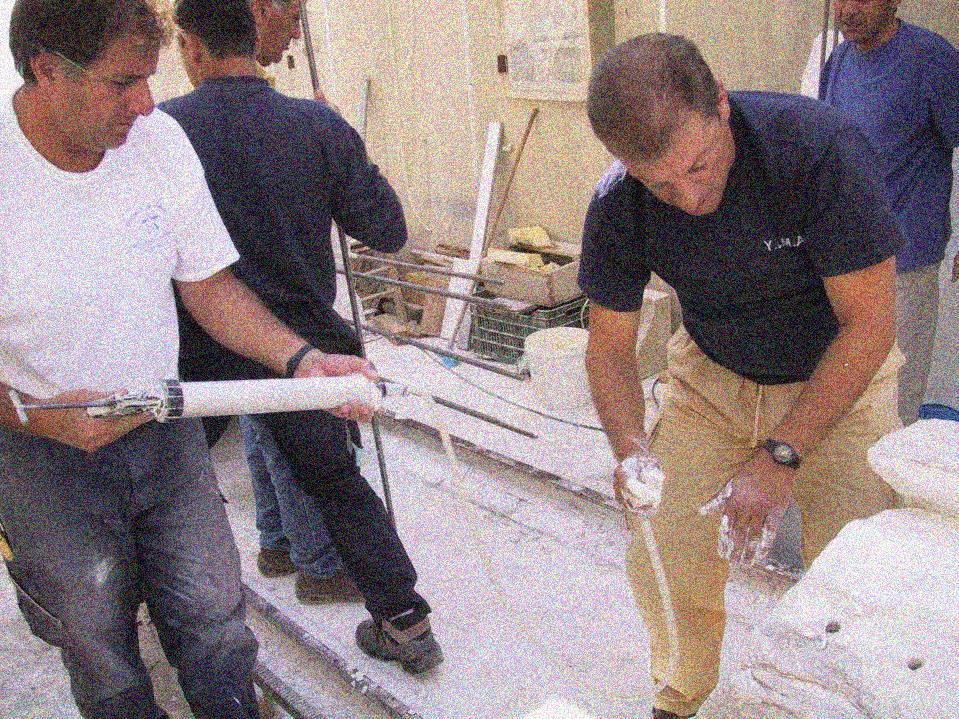

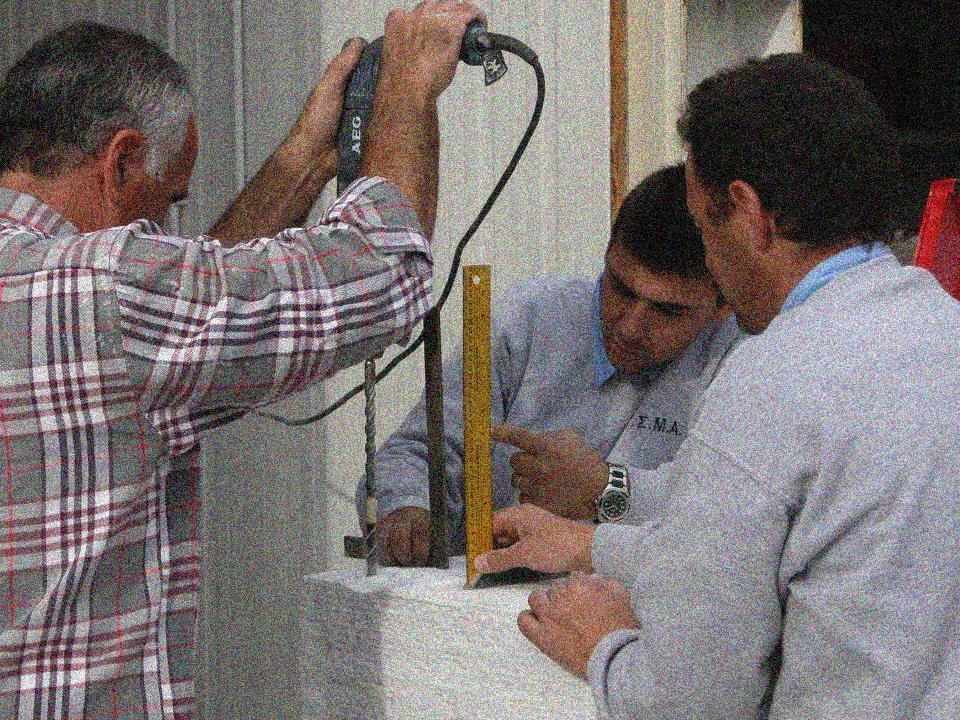

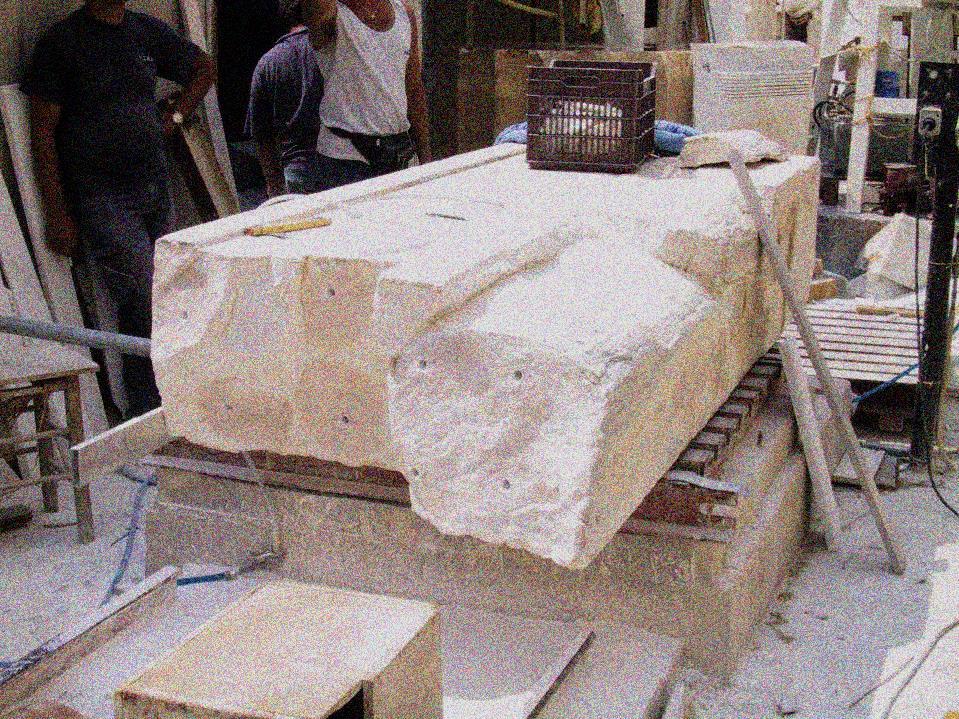

83 Η δομική αποκατάσταση των αρχιτεκτονικών μελών με ράβδους τιτανίου

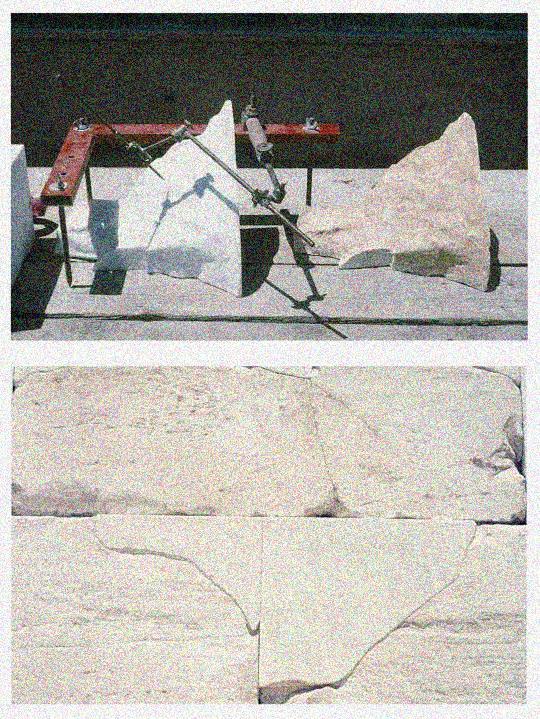

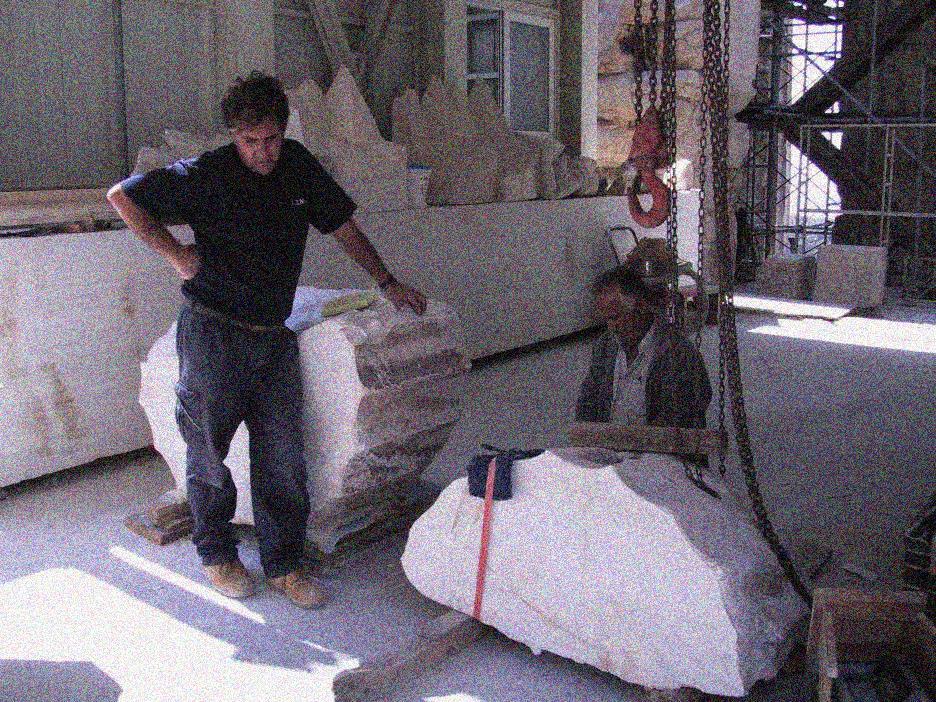

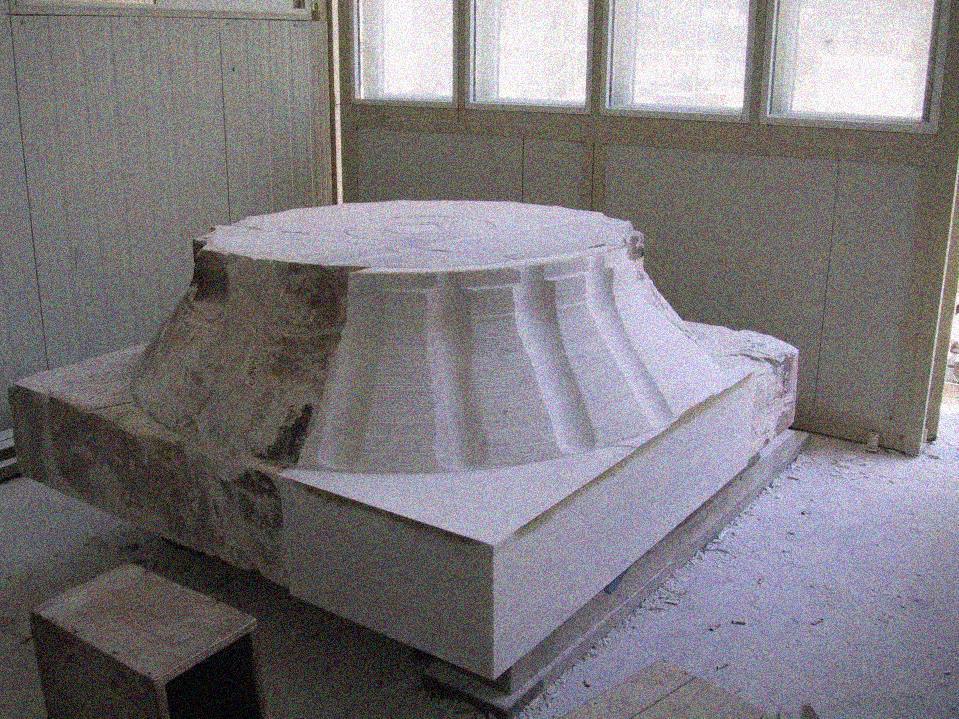

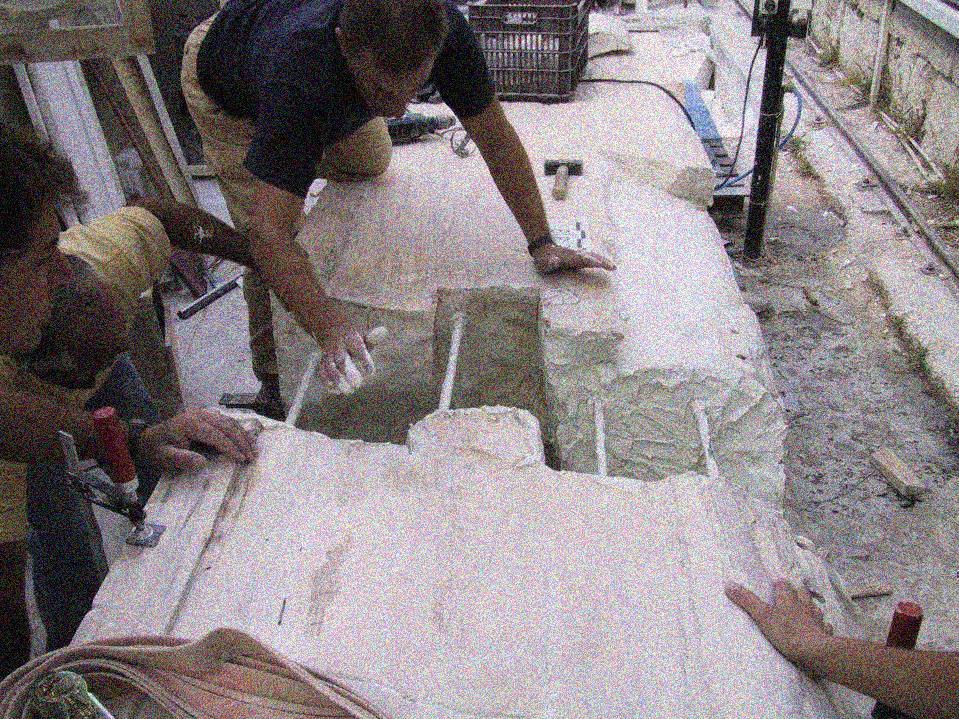

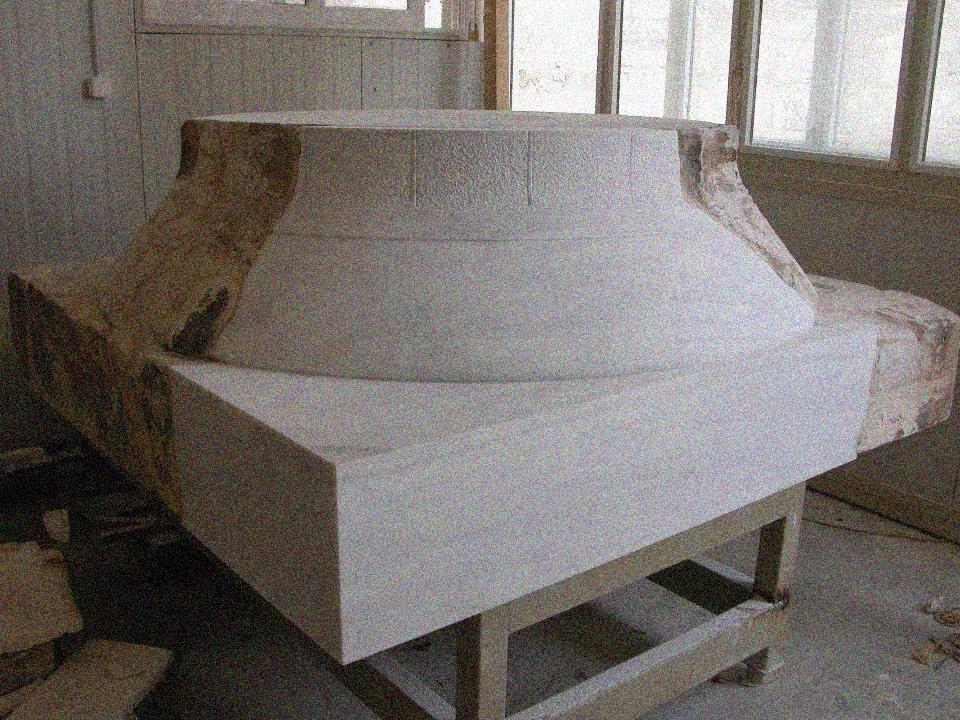

86 Η κατασκευή μαρμάρινων συμπληρωμάτων

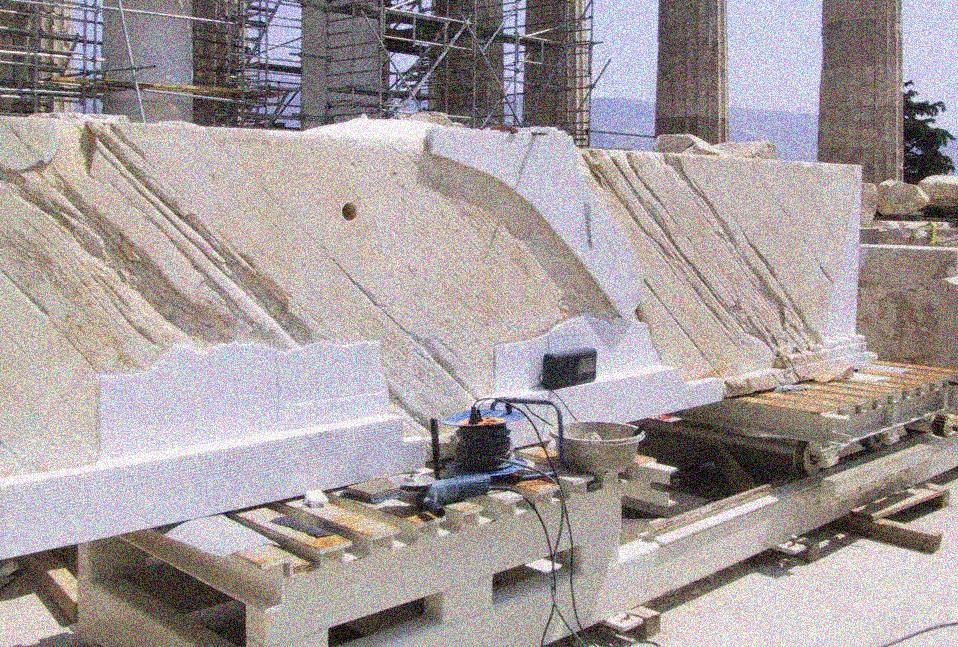

87 The assembly of architrave ΟΕ.2.1 from its original parts and new marble in the missing areas

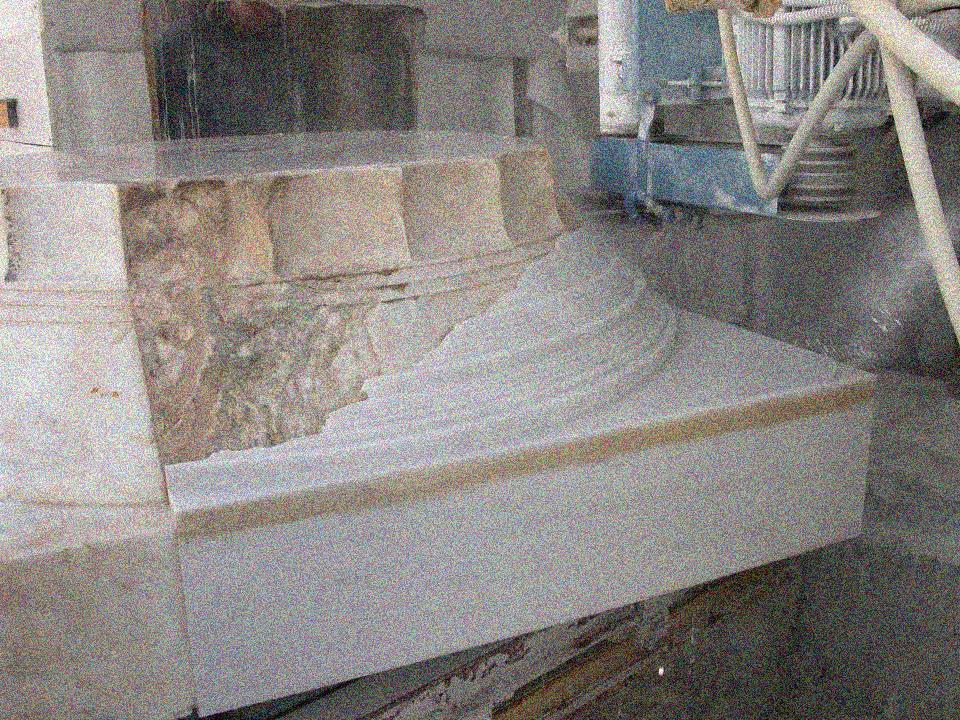

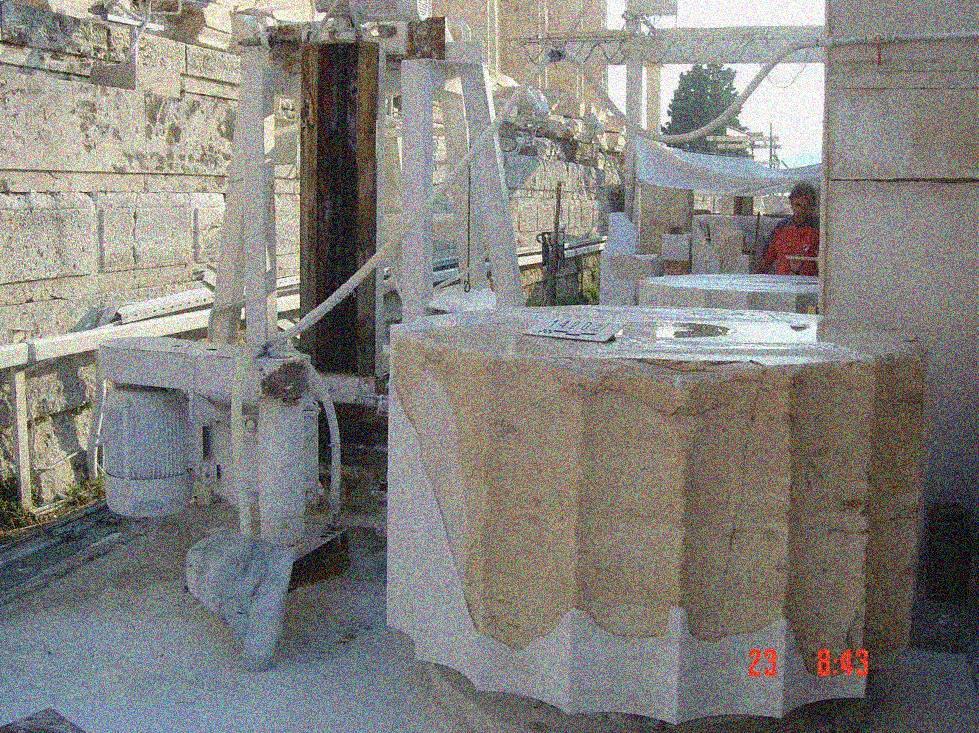

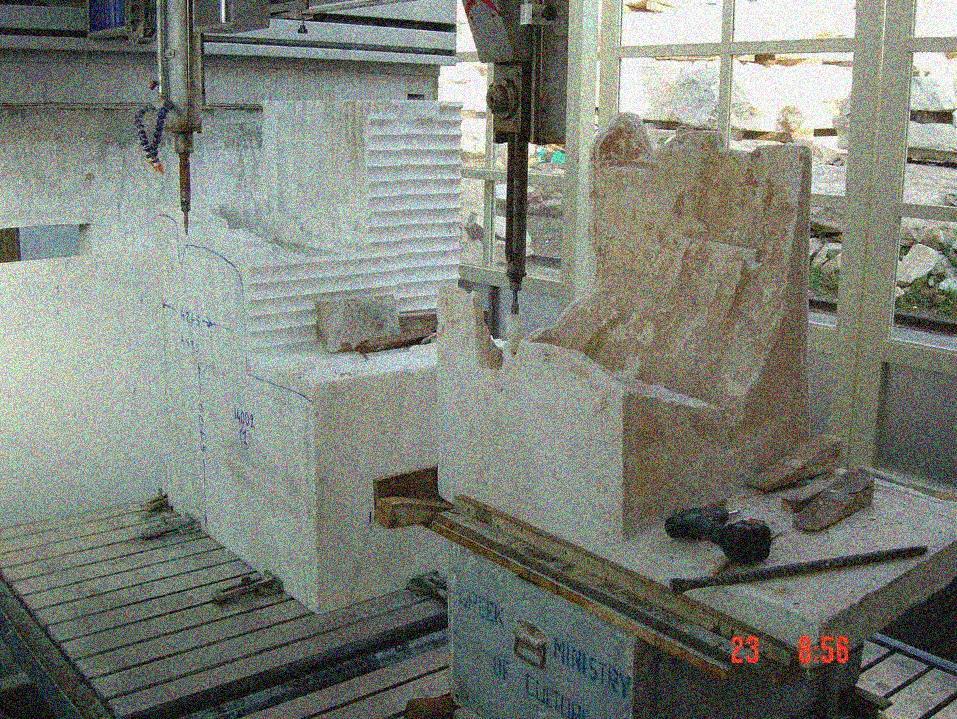

88 Automatic cutting machine that copies irregular surfaces

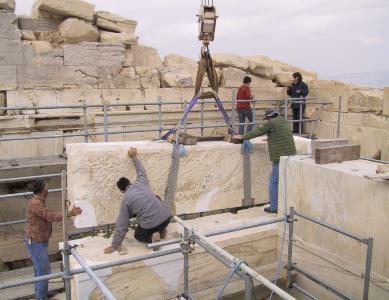

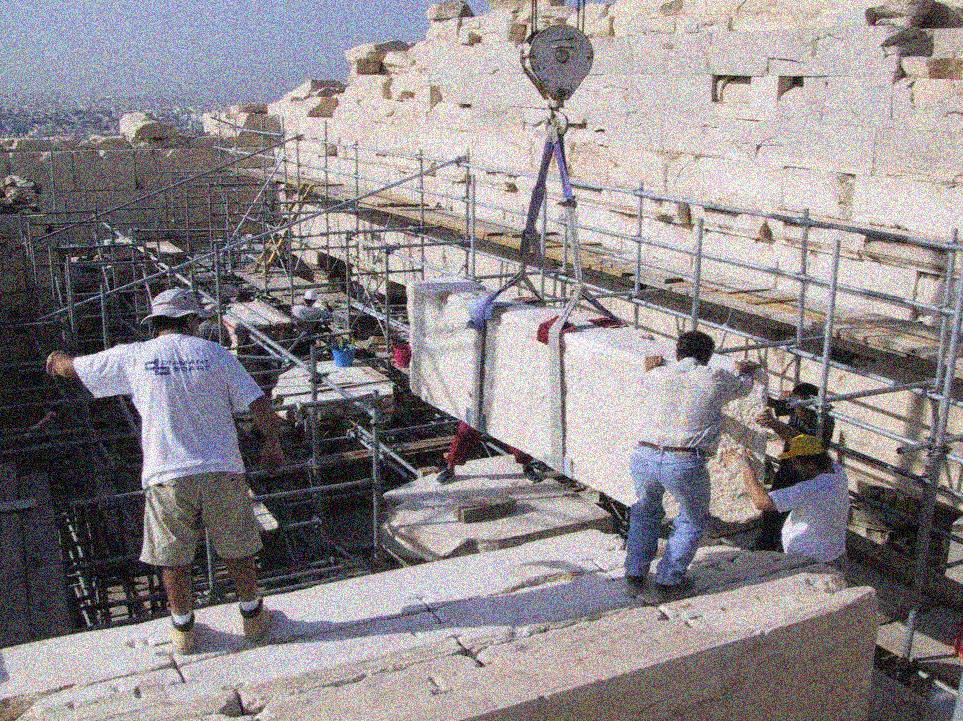

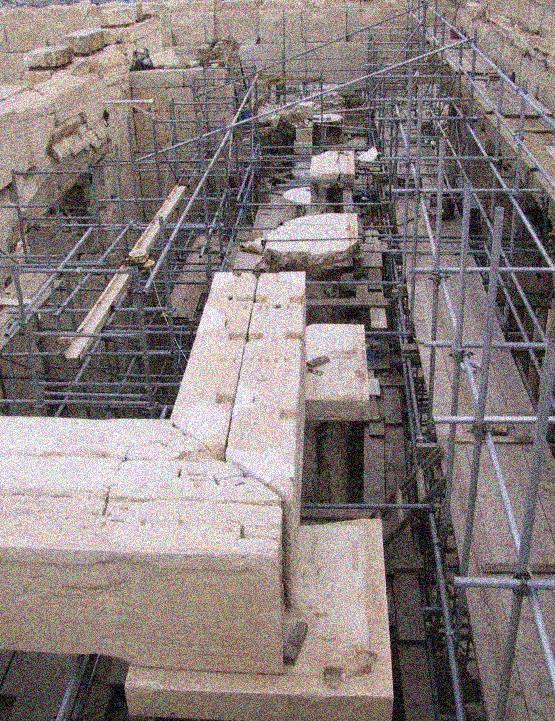

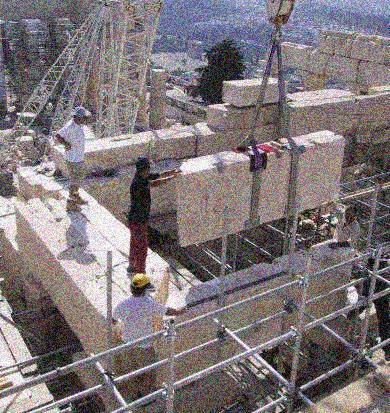

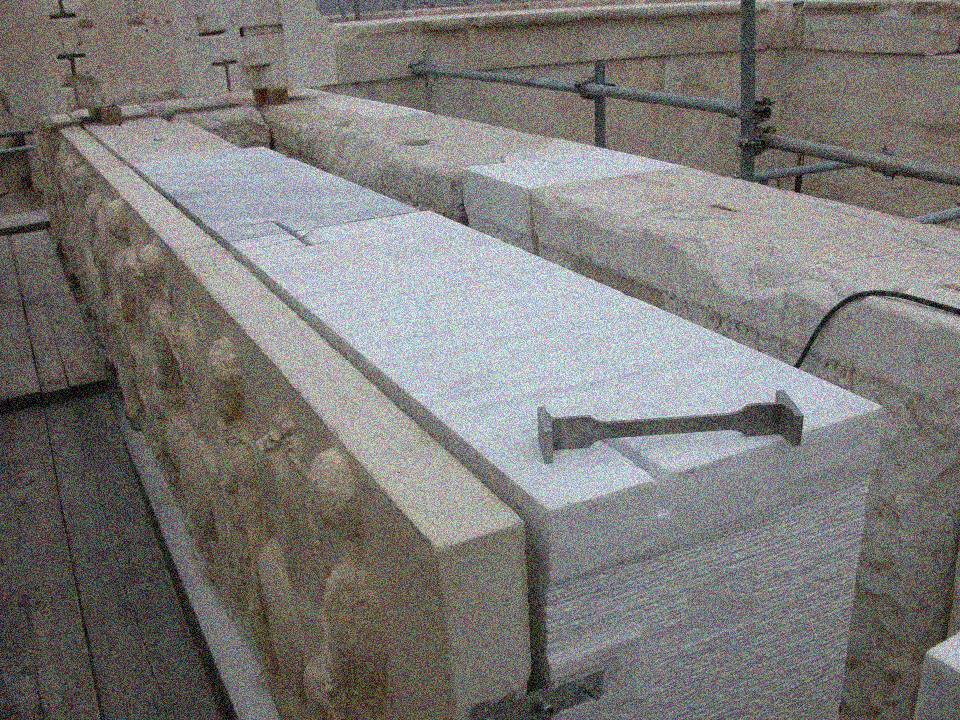

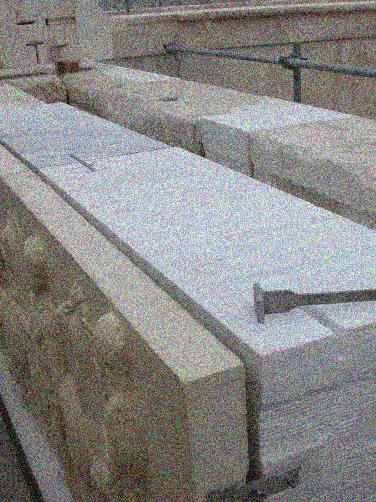

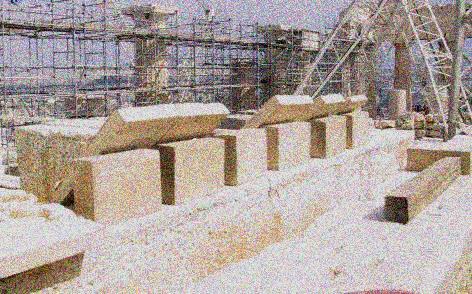

97 The reassembly of the Entablature H επανατοποθέτηση του επιστυλίου ΟΕ.2.2 The repositioning of architrave OE.2.2

98 4

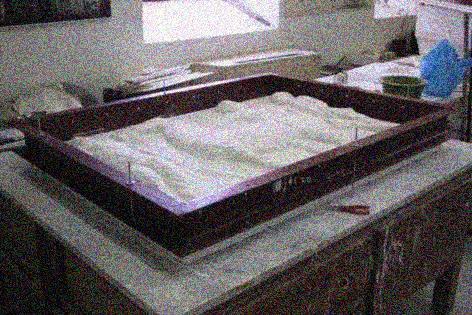

100

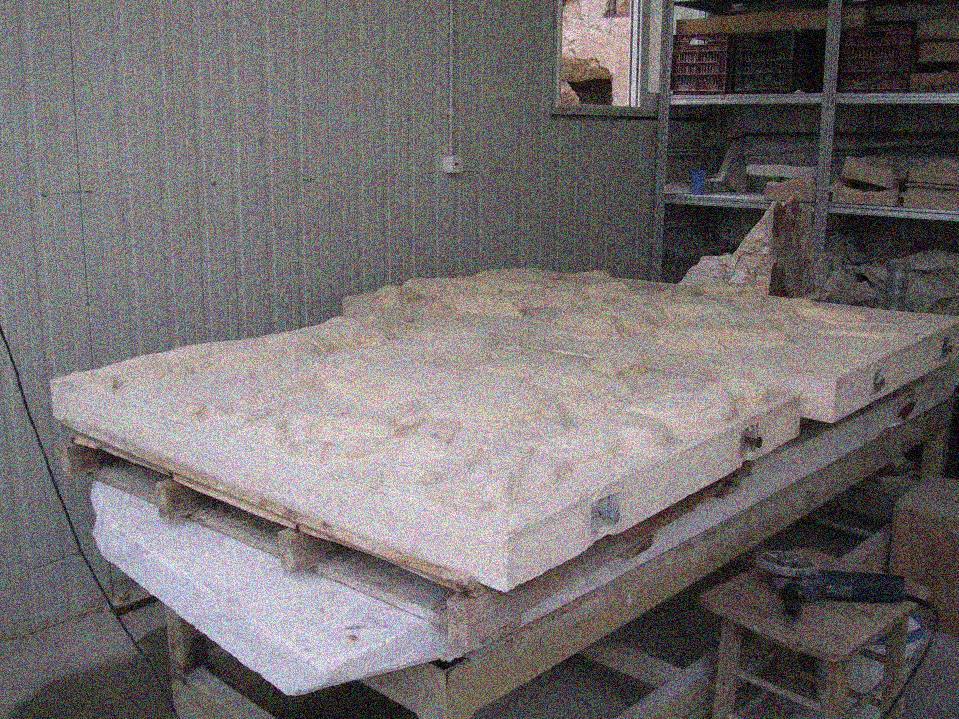

101

102

103

104

105

106
