ΚΩΠΗΛΑΤΙΚΗ ΜΗΧΑΝΗ X-FIT 2125

Μέγεθος: px

Εμφάνιση ξεκινά από τη σελίδα:

Download "ΚΩΠΗΛΑΤΙΚΗ ΜΗΧΑΝΗ X-FIT 2125"

Αμύντα Θεοδοσίου
6 χρόνια πριν
Προβολές:

αφαιρέστε τις μπαταρίες. 3. Πιάστε τον μπροστινό και τον πίσω σταθεροποιητή για να μετακινήσετε το X-FIT 2125. 4.

Υπάρχει πιθανότητα η μετακινούμενη βάση καθίσματος να σας πιάσει το χέρι ή τα δάχτυλα.

παρακάτω διαδικασία αναδίπλωσης, όπως εικονογραφείται: A A.

1 ΚΩΠΗΛΑΤΙΚΗ ΜΗΧΑΝΗ X-FIT 2125 ΑΠΟΘΗΚΕΥΣΗ 1. Αποθηκεύστε το X-FIT 2125 σε καθαρό και στεγνό μέρος. 2. Εάν το X-FIT 2125 παραμείνει αποθηκευμένο για 1 χρόνο ή περισσότερο, προς αποφυγή καταστροφής του ηλεκτρονικού μετρητή, αφαιρέστε τις μπαταρίες. 3. Πιάστε τον μπροστινό και τον πίσω σταθεροποιητή για να μετακινήσετε το X-FIT Μην χρησιμοποιείτε το κάθισμα για τη μετακίνηση αυτού του οργάνου γυμναστικής. Υπάρχει πιθανότητα η μετακινούμενη βάση καθίσματος να σας πιάσει το χέρι ή τα δάχτυλα. ΔΙΠΛΩΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ ΤΟΥ X-FIT 2125 Για να αποθηκεύσετε εύκολα και γρήγορα την κωπηλατική X-FIT 2125, ακολουθείστε τη παρακάτω διαδικασία αναδίπλωσης, όπως εικονογραφείται: A A. Σύρετε το κινούμενο κάθισμα (11) στη μπροστινή άκρη του κεντρικού άξονα (1). Αφαιρέστε τα πόμολα (16) από τον συνδετικό άξονα (27). B B. Στρίψτε την αριστερή και τη δεξιά χειρολαβή (26) προς τα πίσω. Έπειτα διπλώστε τον αριστερό και δεξιό σωλήνα επέκτασης χειρολαβών (25) προς τα εμπρός. C. Ασφαλίστε τις χειρολαβές στη διπλωμένη θέση βιδώνοντας τα πόμολα (16) πάνω στον συνδετικό άξονα (27). Τώρα μπορείτε να αποθηκεύσετε το X-FIT 2125 στο μέρος που επιθυμείτε. C. D. D. Μπορείτε να αποθηκεύσετε το X-FIT 2125 και σε όρθια θέση

2 ΡΥΘΜΙΣΗ ΤΟΥ X-FIT 2125 Η αντίσταση της υδραυλικής μπουκάλας μπορεί να ρυθμιστεί από το πώμα που βρίσκεται στη κορυφή της. Διαθέτει βαθμίδες αντίστασης από το 1 έως το 12. Η βαθμίδα #1 παρέχει τη μικρότερη αντίσταση και τον γρηγορότερο ρυθμό εκγύμνασης. Η βαθμίδα #12 παρέχει τη μεγαλύτερη αντίσταση και τον πιο αργό ρυθμό εκγύμνασης. ΠΡΟΣΟΧΗ: Για την ασφάλειά σας, μην αγγίζετε τη υδραυλική μπουκάλα αντίστασης γιατί ζεσταίνεται μετά από λίγα λεπτά χρήσης

ΚΑΝΤΡΑΝ ΑΣΚΗΣΕΩΝ (ST3180-1/ST7480-1) ΕΦΑΡΜΟΓΗ / ΚΟΥΜΠΙ ΛΕΙΤΟΥΡΓΙΩΝ ΕΠΙΛΟΓΗ (MODE) Πατήστε για να επιλέξετε στην οθόνη λειτουργίας τις λειτουργίες μεταξύ χρόνου, μέτρησης, συνολικής μέτρησης και

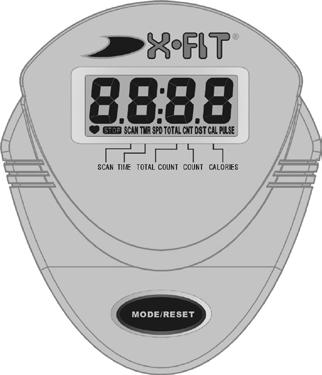

3 ΚΑΝΤΡΑΝ ΑΣΚΗΣΕΩΝ (ST3180-1/ST7480-1) ΕΦΑΡΜΟΓΗ / ΚΟΥΜΠΙ ΛΕΙΤΟΥΡΓΙΩΝ ΕΠΙΛΟΓΗ (MODE) Πατήστε για να επιλέξετε στην οθόνη λειτουργίας τις λειτουργίες μεταξύ χρόνου, μέτρησης, συνολικής μέτρησης και εμφάνισης θερμίδων. ΛΕΙΤΟΥΡΓΙΕΣ ΑΝΙΧΝΕΥΣΗ (SCAN) Ανιχνεύει αυτόματα, τις λειτουργίες μεταξύ χρόνου, μέτρησης, συνολικής μέτρησης, θερμίδων σε διαδοχή κάθε 6 δευτερόλεπτα. ΧΡΟΝΟΣ (TIME) Συσσωρεύει το συνολικό χρόνο απασχόλησης μέχρι 99:59. ΜΕΤΡΗΣΗ (COUNT) Συσσωρεύει τους αριθμούς άσκησης από 0 έως ΣΥΝΟΛΙΚΗ ΜΕΤΡΗΣΗ (TOTAL ACCOUNT) Συσσωρεύει τους συνολικούς αριθμούς ασκήσεων από 0 έως 9999 κατά τη διάρκεια των διαφορετικών σταδίων άσκησης. Το συγκεκριμένο δεδομένο μπορεί να επαναρυθμιστεί στο 0 μόνο με την αντικατάσταση των μπαταριών. ΘΕΡΜΙΔΕΣ (CALORIE) Συσσωρεύει τη κατανάλωση θερμίδων κατά τη διάρκεια των ασκήσεων, μέγιστη τιμή 9999 θερμίδες. (αυτό το δεδομένο είναι ένας ακριβής οδηγός για την σύγκριση των διάφορων περιόδων άσκησης το οποίο όμως δεν μπορεί να υπολογιστεί ως ιατρικό αποτέλεσμα). ΣΗΜΕΙΩΣΗ 1. Οι ενδείξεις στην οθόνη LCD θα κλείσουν αυτόματα και θα χαθούν όλα τα δεδομένα της λειτουργίας, εάν δεν υπάρξει κάποια ένδειξη μετά από 4 λεπτά. 2. Η οθόνη λειτουργίας θα ανάψει πατώντας το κουμπί ή το πεντάλ. 3. Όταν κάποια ένδειξη στο καντράν είναι δυσανάγνωστη, αλλάξτε τις μπαταρίες για καλύτερα αποτελέσματα. 4. Τύπος μπαταρίας: 1.5V UM-3 OR AA (2 τεμ.)

4 ΠΩΣ ΝΑ ΤΟΠΟΘΕΤΗΣΕΤΕ ΚΑΙ ΝΑ ΑΝΤΙΚΑΤΑΣΤΗΣΕΤΕ ΤΙΣ ΜΠΑΤΑΡΙΕΣ 1. Ανοίξτε το πορτάκι της μπαταρίας στο πίσω μέρος του μετρητή. 2. Ο μετρητής λειτουργεί με 2 μπαταρίες ΑΑ, οι οποίες περιέχονται. Για να τοποθετήσετε ή να αντικαταστήσετε τις μπαταρίες συμβουλευτείτε το σχεδιάγραμμα, παρακάτω ΣΗΜΕΙΩΣΗ: 1. Μην τοποθετείτε παλιές με καινούριες μπαταρίες. 2. Χρησιμοποιείτε τον ίδιο τύπο μπαταρίας. Μην τοποθετείτε αλκαλικές μαζί με άλλου τύπου μπαταρίες. 3. Επαναγεμιζόμενες μπαταρίες δεν συνιστώνται

5 ΛΙΣΤΑ ΥΛΙΚΩΝ No ΠΕΡΙΓΡΑΦΗ Τεμ No ΠΕΡΙΓΡΑΦΗ Τεμ 1 Κεντρικός άξονας 1 30 Λεπτό έλασμα στηρίγματος 3 2 Μπροστινός σταθεροποιητής 1 31 Έλασμα στηρίγματος αισθητήρων 1 3 Στύλος μετρητή 1 32 Έλασμα στηρίγματος 1 4L Αριστερό πεντάλ 1 33 Κεντρικός δακτύλιος 2 4R Δεξί πεντάλ 1 34 Δακτύλιος 4 4a Λουρί πεντάλ 2 35 Καπάκι ασφαλείας 2 5 Άξονας πεντάλ 1 36L Αριστερό σταθερό καπάκι 1 6 Κουμπί διαστήματος πεντάλ 2 36R Δεξί σταθερό καπάκι 1 7 Μετρητής (οθόνη) 1 37 Περικόχλιο 1 8 Μπουλόνι, κεφάλι κουμπιού (Μ8X1,5X15mm) 8 38 Μπροστινό κάλυμμα 1 9 Ροδέλα ( 8X 16) Κάλυμμα αφρολέξ 2 10 Βίδα, στρογγυλό κεφάλι (M5X0,6X25mm) 4 40 Στρογγυλή τάπα (άκρης) 2 11 Κάθισμα 1 41 Καπάκι παξιμαδιού 2 12 Πώμα καθίσματος 4 42 Βάση μεταφερόμενου καθίσματος 1 13 Μπουλόνι, κεφάλι κουμπιού (Μ8X1,25X15mm) 6 43 Ράουλο 4 14 Παξιμάδι νάιλον (Μ8X1,25) Μαγνήτης 1 15 Καπάκι κεντρικού άξονα 1 45 Βίδα, επίπεδο κεφάλι (M3,5X15mm) 2 16 Πόμολο (M8X20) 2 46 Βίδα, στρογγυλό κεφάλι (M3,5X12mm) 2 17 Μεγάλη ροδέλα ( 8X 23) 2 47 Μπουλόνι, στρογγυλό κεφάλι (M6X1X14mm) 4 18 Μπροστινό στήριγμα 1 48 Μπουλόνι, κεφάλι κουμπιού (M8X1,25X20mm) 8 19 Καπάκι σταθεροποιητή (βάση) 1 49 Μπουλόνι, κεφάλι κουμπιού (M8X1,25X55mm) 2 20 Καλώδιο επέκτασης 1 50 Εξαγωνικό μπουλόνι (M8X1,25X32mm) 4 21 Πίσω στήριγμα 1 51 Εξαγωνικό μπουλόνι (M8X1,25X41mm) 2 22 Καλώδιο αισθητήρων 1 52 Εξαγωνικό μπουλόνι (⅜ - 16X4⅞ ) 1 23 Κάλυμμα σχήματος U (προ-συναρμολογημένο) 1 53 Ροδέλα (M6) 4 24 Κάλυμμα φύλλου PVC (βάσης) (προ-συναρμολογημένο) 1 54 Ροδέλα (⅜ ) 2 25 Σωλήνας επέκτασης βραχιόνων 2 55 Μεγάλη ροδέλα (⅜ ) 2 26L Αριστερή χειρολαβή 1 56 Σπειροειδή ροδέλα (M8) 14 26R Δεξιά χειρολαβή 1 57 Παξιμάδι νάιλον (⅜ X1,25mm) 3 27 Άξονας σύνδεσης 1 58 Προφυλακτήρας 2 28 Ρυθμιζόμενη υδραυλική μπουκάλα αντίστασης 1 59 Τάπα 2 29 Στήριγμα χειρολαβής 1 60 Στρόφιο

6 ΓΕΝΙΚΟ ΣΧΕΔΙΑΓΡΑΜΜΑ

ΕΞΕΙΔΙΚΕΥΜΕΝΑ ΚΑΤΑΣΤΗΜΑΤΑ FITNESS Λ. ΚΟΥΠΙ 34, ΚΟΡΩΠΙ Τ.Κ. 19400 Τ.Θ. 6201 ΤΗΛ.

7 ΕΞΕΙΔΙΚΕΥΜΕΝΑ ΚΑΤΑΣΤΗΜΑΤΑ FITNESS Λ. ΚΟΥΠΙ 34, ΚΟΡΩΠΙ Τ.Κ Τ.Θ ΤΗΛ.: FAX: info@xtr.gr Τηλ. για όλη την Ελλάδα:
