Sisteme de imprejmuit. Prezentare generala a produsului.

Transcript

1 Sisteme de imprejmuit Prezentare generala a produsului

2 Prima pozitie Cu cea mai mare gama de sisteme de imprejmuire pentru sectorul industrial, controlul accesului si identificarea portofoliului de produs, Betafence este numarul unu mondial in producerea sistemelor de imprejmuit. Betafence in cateva cuvinte 125 de ani de excelenta Betafence are un trecut de mai bine de 125 de ani de inalta calitate in sistemele de imprejmuit. Ca lider de produs, service si aplicarea inovatiilor, Betafence stabileste standardele de excelenta pentru intreaga industrie a sistemelor de imprejmuit. 490 milioane Vanzari de 490 milioane aseaza Betafence in pozitia de lider al pietii mondiale pentru sisteme de imprejmuit de angajati In mod curent Betafence se foloseste de 1900 de angajati. Sediul central se afla in Belgia. 13 fabrici Betafence are 13 unitati de productie in 11 tari: Belgia (Zwevegem), Franta (Bourbourg), Anglia (Sheffield si Wigan), Germania (Schwalmtal si Werl), Italia (Tortoreto), Spania (Burgos), Polonia (Kotlarnia), Africa de Sud (Cape Town), China (Tianjin), Turcia (Istambul) si Statele Unite (Ennis, Texas). Portugalia Lisabona Irlanda Spania Burgos Marea Britanie Wigan Sheffield Olanda Norvegia Danemarca Holbaek Suedia Germania Polonia Belarus Belgia Werl Zwevegem Bourbourg Schwalmtal Paris Luxembourg Republica Ceha Kotlarnia Ucraina Brno Slovacia Moldova Franta Baden Bratislava Elvetia Austria Budapesta Slovenia Ungaria Croatia Zagreb Romania Bosnia-H. Italia Goteborg Tortoreto Serbia Finlanda Lituania Macedonia Albania Grecia Estonia Letonia Bulgaria Rusia Moscova Silivri Turcia 25 reprezentante vanzari Betafence are reprezentante de vanzari in toata Europa precum si in afara. Pentru toate reprezentantele noastre de vanzari, satisfactia clientului este prioritatea noastra numarul unu. 0 de tari Betafence este o companie cu acoperire in intreaga lume. Clienti din 0 de tari se pot baza pe service-ul si sprijinul reprezentantelor de vanzari. Fabrici Reprezentante de vanzari Cipru Tokyo Houston Ennis South Africa Dubai Tianjin Cape Town United Arab Emirates China Shanghai

3 Motto - ul Betafence spune totul: Siguranta Care Conteaza Adesea in momentele dificile, nevoia de a fi in siguranta devine inevitabila iar oamenii vor sa-si protejeze lucrurile la care tin. Respectand dorinta de intimidate, Betafence ofera protectia pentru tot ceea ce oamenii pretuiesc. Panouri 4 Plasa sudata 38 Plasa impletita si innodata 44 Controlul accesului 50 Stalpi 78 Panouri mobile 86 Produse specializate 90

4 Garantia Betafence Calitatea: Datorita fortei grupului, prezent in intreaga lume, si a conducerii tehnice, Betafence poate investi pentru o calitate deplina la toate nivelele procesului de productie. Certificatul ISO-9001 (aflat in toate fabricile) garanteaza clientilor nostri ca pot fi siguri intotdeauna de cea mai inalta calitate a sistemului furnizat. Cum controleaza Betafence calitatea? Calitatea produsului este in mod constant evaluata. Teste de rezistenta la coroziune, in conformitate cu EN dau o indicatie a duratei de utilizare in mediu agresiv de coroziune. testul cu sare pulverizata: max. pierdere a aderentei dupa 00 ore de pulverizare cu sare, testare conforma cu standardul EN testul Kestemich (cu bioxid de sulf): max. pierdere a aderentei dupa 25 de cicluri, testare conforma cu standardul EN Testele QUV simuleaza rezistenta la deteriorare datorata luminii solare, umiditatii si temperaturii. Toate produsele Betafence respecta standardele europene. Cum realizeaza Betafence in mod concret aceasta calitate? Betafence ofera garantie pentru gama sa de produse profesionale (panouri, stalpi - porti).

5 Garantia Betafence termene si conditii Garantia Betafence este oferita la cerere pentru toate proiectele speciale cu urmatoarele termene si conditii: instalarea este realizata exclusiv cu produse Betafence distanta fata de malul marii este la cel putin 500 m produsele sunt instalate conform instructiunilor Betafence. Conditii speciale pentru proiecte la mai putin de 500 m de malul marii: produsele la cerere sunt realizate si livrate conform cu specificatiile corespunzatoare garantia va fi de 5 ani in acest caz. Termenele si conditiile de garantie pentru produsele automatizate: garantia deplina pentru 1 an garantie Betafence pe toata durata de folosire. Garantia produsului descreste progresiv. Costurile reinstalarii nu sunt incluse in garantia obisnuita. Descresterea progresiva a garantiei: ani garantie 5 ani garantie > 500 m distanta de mare < 500 m distanta de mare 1-2 ani: 0% 1-2 ani: 0% 3-4 ani: 90% 3 ani: 80% 5-6 ani: 80% 4 ani: 60% 7-8 ani: 60% 5 ani: 50% 9- ani: 50% Termene si conditii detaliate sunt disponibile la cerere.

6 Panouri Bekafor Classic este un sistem de imprejmuire cu panou rigid care asigura protectia casei si gradinii intr-un mod traditional. Bekafor Classic AVANTAJE Longevitate mare Acest sistem ofera calitate si durata de viata garantate, deoarece panourile sunt facute din fir de otel galvanizat, apoi acoperit in plastic cu mare aderenta. Instalare usoara Sistemul complet cu panouri de diferite inaltimi si stalpii corespunzatori, coliere, accesorii (placi suport, clipsuri de colt si fixatori) si porti ofera o solutie pentru toate situatiile. Acest sistem poate fi instalat chiar si pe un zid sau planseu de beton. Design modern & simplu Integrat intr-o gradina, Bekafor Classic asigura linistea sufleteasca combinata cu design-ul simplu. Rigiditatea superioara a acestui gard residential te ajuta sa-ti imprejmuiesti gradina intr- un mod durabil iar design-ul sau simplu il face foarte discret. Panourile au terminatii verticale la unul din capete, care asezate in partea de sus ofera mai multa protectie. Bekafor Classic este recomandat in mod special pentru imprejmuirea zonelor rezidentiale.

7 Panouri Panourile au o latime de 2000 si sunt disponibile intr-o gama de inaltimi de la 630 pana la Panourile au terminatii verticale de 30 care pot fi asezate la partea superioara sau jos. Ranforsarile orizontale dau panourilor o rigiditate superioara. Dimensiunile ochiului 0 x 50 Diametrul firului: - vertical 4,0 - orizontal 4,5 Stalpii si fixarea Panourile Bekafor Classic pot fi instalate pe stalpi metalici Bekaclip (diam. 48, grosimea placii suport 1,50 ). Panourile pot fi usor fixate pe stalpi prin utilizarea colierelor speciale Bekafor. Porti Sistemul Bekafor Classic este complet si ofera siguranta prin echiparea cu porti Bekafor Classic simple sau duble. Tehnica acoperirii Panourile sunt facute din fire galvanizate. Un tratament prealabil garanteaza invelisului de PVC o perfecta adeziune la suprafata produsului. Stalpii sunt galvanizati atat la interior cat si la exterior (acoperire min. 275 g/m², pe ambele parti), conform cu norma Euro 326. Dupa care un invelis adeziv este aplicat iar in final stalpii sunt acoperiti in plastic (min. 60 microni). Accesorii Cateva accesorii sunt disponibile pentru: - fixarea unui panou direct pe un perete (fixatori de perete) - instalarea stalpilor pe un planseu de beton sau perete (placi de baza) - instalarea panourilor in unghi (clipsuri de colt). Culori Verde RAL alb RAL 90 - antracit SORTIMENTUL BEKAFOR CLASSIC Inaltimea gardului Dimensiunile panourilor latime x inaltime Inaltimea stalpului de pus in beton Inaltimea stalpului de pus in placa suport Numarul de coliere pe stalp Numarul de clipsuri de colt pe stalp Numarul de fixari pe perete x x x x ** x * 2000 x *Nu este disponibil in culoarea alb RAL 90 **20 in antracit 5 Panouri

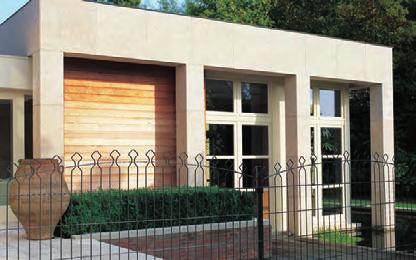

8 Panouri Bekafor Prestige este un sistem decorativ si exclusiv de imprejmuire cu panouri care asigura protectia intr-un mod perfect. Bekafor Prestige este o alternativa excelenta pentru fier forjat. Bekafor Prestige AVANTAJE Decorativ Bekafor Prestige este un sistem de imprejmuire decorativ pentru zone rezidentiale: un design exclusiv cu calitati estetice superioare. Datorita profilelor sarmei de otel, unice si novatoare, Bekafor Prestige este o alternativa excelenta pentru fierul forjat, fara sa necesite nicio intretinere. Instalare usoara Bekafor Prestige este foarte usor de instalat prin utilizarea stalpilor existenti si a accesoriilor Bekafor Prestige. O solutie pentru toate situatiile Diferitele inaltimi ale panoului precum si gama corespunzatoare de stalpi, coliere, accesorii (placi suport, clipsuri de colt si fixatori) ofera o solutie pentru toate situatiile. Sistemul poate fi instalat chiar si pe un zid sau pe planseu de beton. Bekafor Prestige este recomandat in mod special pentru imprejmuirea zonelor rezidentiale.

9 Panou Bekafor Prestige este un panou rigid sudat, facut din fir de otel galvanizat cu continut scazut de carbon. Apoi, panoul este acoperit cu poliester. Firul dublu orizontal face panoul foarte rezistent si durabil. Dimensiunile ochiului sunt: 200 x 65 Diametrul firului: 5 Stalpii si fixarea Panourile Bekafor Prestige pot fi instalate cu stalpi metalici Bekaclip, (diam. 48, grosimea placii 1,50 ). Panourile pot fi usor fixate pe stalpi prin utilizarea colierelor speciale Bekafor. Porti Sistemul Bekafor Prestige este complet si ofera siguranta prin echiparea cu portile simple Bekafor Prestige. Tehnica acoperirii Panouri facute din fire galvanizate. Un invelis adeziv este dat pentru o perfecta aderenta cu un invelis de poliester (min. 0 microni). Stalpii sunt galvanizati atat pe interior cat si pe exterior (acoperire min. 275 g/m², pe ambele parti), conform cu norma Euro 326. Apoi se aplica un invelis adeziv si in final stalpii sunt plastifiati (min. 60 microni). Accesorii Cateva accesorii sunt disponibile pentru: - fixarea unui panou direct pe un perete (fixatori de perete) - instalarea stalpilor pe un planseu de beton sau pe perete (placi suport) - instalarea panourilor in unghi (clipsuri de colt). Culori Verde RAL 6005, antracit SORTIMENTUL BEKAFOR PRESTIGE Inaltimea gardului Dimensiunile panourilor latime x inaltime* Inaltimea stalpului de pus in beton Inaltimea stalpului de pus in placa suport Numarul colierelor pe stalp Numarul clipsurilor de colt pe stalp Numarul de fixari pe perete x x x x *Mijlocul panoului 7 Panouri

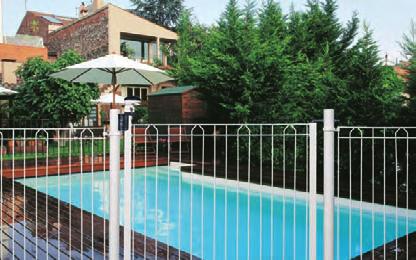

10 Panouri Bekazur Classic si Bekazur 2D sunt sisteme de panou pentru protectia piscinelor, executia lor le face, conform normelor, rigide, multifunctionale si elegante. Bekazur Classic si Bekazur 2D AVANTAJE Conformitate Sistemul este conform normei NF , proiectat sa restrictioneze accesul in piscine pentru copii cu varste mai mici de cinci ani. Normele stabilesc caracteristicile tehnice ale sistemului si rezistenta la coroziune a tuturor partilor metalice. Sistemul specific de fixare a portilor Poarta este securizata printr-un sistem care poate fi deschis prin 2 actiuni simultane si independente. Multifunctional Instalarea sistemului Bekazur este foarte simpla. Poate fi instalat pe o placa suport sau in beton. Instalarea pe un teren denivelat este de asemenea posibila. Eleganta Profilul rotund face gardul simplu si estetic. Indiferent de varianta aleasa, tubular sau bara dubla cu forma decorativa in partea superioara. Piscine. Bekazur Classic Bekazur 2D

11 Panouri Bekazur Classic este un panou tubular sudat. - Tuburi rotunde verticale: Ø 16 x 1,5. - Distanta dintre doua tuburi verticale: Dimensiunea profilului rotund orizontal: 40 x Punct de sprijin adaptabil in mijlocul panoului de 200 cm. Bekazur 2D este un panou cu bare rigide galvanizate si apoi sudate. Diametrul mare al firelor ii confera panoului o mare rezistenta. - Firele orizontale: 7,65/8,00. - Firele verticale: 7,65/8,00. - Distanta dintre doua fire verticale: Distanta minima dintre doua puncte orizontale de sprijin: 10. Stalpi Panourile pot fi instalate cu: - Diametrul stalpului rotund 48 x 1,50 cu capac - Galvanizati si acoperiti cu plastic alb RAL 90. Bride speciale Bekazur 2D sau Bekazur Classic din poliamida sunt folosite pentru fixarea panoului de stalp. Culoare Alb RAL 90. Porti Disponibile in doua modele tubular sau cu bare). Galvanizate in baie + acoperite in poliester. - Balamale reglabile din otel inox. - Stalpi rotunzi diam. 60 x 2,00. - Sistem de siguranta cu incuietoare dubla actiune + butuc cu 3 chei. - Optiuni: sistem de blocare automat cu 2 balamale cu arcuri incorporate care le inlocuiesc pe cele oferite cu poarta. Porti disponibile in 2 variante: Cu stalpi de pus in beton sau cu stalpi sudati pe o placa de baza pentru instalarea in fundatie de beton. Instalarea Este important sa ne asiguram, la instalarea stalpilor in beton ca excesul de apa sa fie eliminat in mod adecvat. Accesorii Pentru instalare in beton sau pavaj cu dale: Placa suport din aluminiu, acoperit in plastic alb, diametru 48 + surub din inox M8 x 15. Acoperirea Bekazur Classic: Panouri: galvanizate in baie si apoi sudate + acoperite in poliester. Stalpi: galvanizati atat in interior cat si in exterior (strat min. 275 g/m 2, combinat pe ambele parti). Invelis adeziv + poliester. Grosime: min. 0 microni. Bekazur 2D: bare galvanizate sudate + invelis de poliester. Inaltimea gardului Bekazur SORTIMENTUL DE STALPI BEKAzUR Inaltimea gardului Bekazur 2D Lungimea stalpului Modul de instalare placi de baza beton placi de baza* beton* *Pentru instalare pe teren denivelat SORTIMENTUL DE PANOURI BEKAzUR Inaltimea gardului *Pentru instalare pe teren denivelat Bekazur Classic Dimensiunea panoului latime x inaltime x x * 2000 x 1300 Bekazur 2D x x * 2023 x 1396 Inaltimea gardului SORTIMENTUL DE PORTI BEKAzUR Lungimea stalpului Bekazur Classic Latimea portii Diametrul stalpului * ** Bekazur 2D * ** * 2 stalpi cu diametrul 60 x 2,00, cu placa de baza sudata pentru instalarea pe un postament dur (4 coliere cu diam. 60 incluse) ** 2 stalpi cu diametrul 60 x 2,00 pentru instalarea in beton (4 coliere cu diam. 60 incluse) 9 Panouri

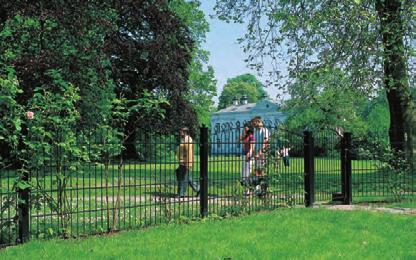

12 Panouri Sistemul Decofor este un sistem complet de imprejmuire decorativ aparut si dezvoltat printr-o proiectare orientata, pentru solutii de imprejmuire rigida. Decofor AVANTAJE Decorativ Decofor este un gard profesional cu un design modern. Desi sunt robuste panourile sunt extreme de elegante si decorative. Panourile, stalpii si portile se armonizeaza perfect. O mare longevitate Tehnologia Betafence de acoperire este caracteristica lucrului facut perfect si garanteaza o mare longevitate. Dupa galvanizare se aplica un invelis adeziv pentru o aderenta perfecta cu acoperirea finala cu poliester. Instalare usoara Sistemul este foarte usor de instalat. Toate elementele se integreaza perfect. Sistemul Decofor permite instalarea intre si pe ziduri. Sistem complet Sistemul Decofor consta in panouri de diferite inaltimi, stalpi corespunzatori, porti simple sau duble si accesorii pentru instalare. Totul pentru un design uniform. Sistemul Decofor este recomandat pentru imprejmuirea profesionala a zonelor unde se cere atat rigiditate cat si design atractiv: cladiri rezidentiale, parcuri, scoli, cladiri publice, piscine, imprejmuiri pietonale etc...

13 Panouri Panourile sunt facute din garduri grele sudate, 2015 latime si disponibile in 4 inaltimi. Dimensiunea ochiului este 200 x 65. Barele sunt foarte rezistente: cele orizontale duble au 8 iar cele verticale 6. Culori Decofor este disponibil in mod obisnuit in culorile negru RAL 90 si verde RAL Alte culori la cerere. RAL 9005, alb Porti Sistemul Decofor complet si echipat pentru siguranta cu porti Decofor simple sau duble. Procesul de acoperire Panourile, stalpii si portile sunt mai intai galvanizate. Apoi se aplica un invelis adeziv pentru o fixare perfecta cu invelisul final de poliester. Stratul minim este 0 μ (panourile) si 60 μ (stalpii si portile). Stalpii & sistemul de prindere Stalpii sunt tuburi patrate sudate cu profilul de 60 x 60 x 1,50. Pentru un design decorativ stalpii au capac metalic cu sfera. Prinderea panourilor pe stalpi se face prin intermediul colierelor metalice de prindere (galvanizate si acoperite in plastic) si cu bolturi de siguranta M8 facute din otel inoxidabil cu piulita auto rupere. SORTIMENTUL DE PANOURI DECOFOR SI STALPI CU CAPAC SI SFERA Arco latime x inaltime (mijlocul panoului) Recto latime x inaltime Inaltimea stalpilor Numarul colierelor pe stalp Pentru ancorare Stalp cu placa de baza de aluminiu 2015 x x x x x x x x Panouri

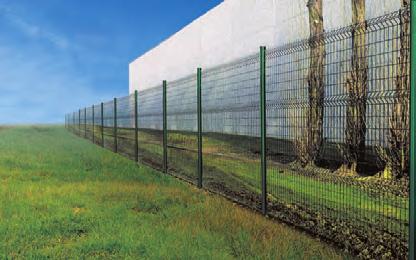

14 Panouri Sistemul Nylofor Medium este un sistem complet de imprejmuire de inalta calitate, care garanteaza o durata de viata foarte mare la un pret scazut. Nylofor Medium AVANTAJE Durata mare de viata Firul este galvanizat, cu suduri reziztente si invelis de plastic cu aderenta maxima. Tehnologia Betafence de acoperire este caracteristica lucrului facut perfect si garanteaza o durata foarte mare de viata. Rigiditate si calitate Panourile sunt sudate cu ochiuri dreptunghiulare si ranforsari orizontale care dau panourilor o rigiditate mare. Nylofor Medium ofera o calitate ridicata la pret de cost scazut. Instalare rapida si fara greseala Toate partile componente se armonizeaza perfect intre ele si facute sa ofere un gard de calitate profesionala, instalat cu maximum de eficienta. Sistem complet Sistemul consta in panouri de diferite inaltimi, patrate stalpi Bekafix sau Bekafast cu sistem specific de prindere, accesorii corespunzatoare si un larg sortiment novator de porti batante sau culisante. Sistemul Nylofor Medium este in mod special recomandat pentru imprejmuirea profesionala a parcurilor, terenurilor de joaca, gradinilor si depozitelor.

15 Panouri Panourile au o latime de 2500 si sunt disponibile in gama de inaltimi: de la 30 la Panourile au terminatii verticale de 30 la unul din capete, terminatii care pot fi situate la partea de sus sau de jos. Ranforsarile orizontale ofera panourilor o mare rigiditate. Ochiurile sunt 0 x 50, ca si pentru ranforsari. Diametru firului: Orizontal: 4,5 Vertical: 4,00 Stalpii si modul de prindere Sistemul stalpilor dreptunghiulari EL (Tip 1) Panourile sunt fixate pe partea din fata a stalpilor prin intermediul suruburilor cu carlig. Stalpii dreptunghiulari facuti din teava sudata (60 x 40 x 1,5 ) au insertii pentru prinderea panourilor si sunt prevazuti cu capac de plastic. Sistemul stalpilor Bekafix Panourile sunt fixate lateral pe stalpi cu fixatori speciali facuti din poliamida sau metal (pentru siguranta). Stalpii din teava sudata (70 x 44 ), in forma de H au capac de plastic. Optional poate fi ales si pentru stalpii patrati. Vezi Nylofor 3D. Sistemul stalpilor rotunzi cu bride Panourile sunt fixate pe partile laterale ale stalpilor prin intermediul fixatorilor compusi din doua parti, imbinate intre ele prin suruburi cu piulite auto rupere. Stalpii rotunzi sudati (48 x 1,50 ) facuti din otel galvanizat sunt acoperiti cu poliester si au capac de plastic. Porti Sistemul Nylofor Medium este completat si echipat pentru siguranta cu porti cu inalta tehnologie tip Nylofor sau Robusta : porti simple sau duble, batante sau culisante. Tehnica acoperirii Panourile sunt facute din fire galvanizate. Un tratament prealabil garanteaza o perfecta adeziune a invelisului PVC la suprafata produsului. Stalpii sunt galvanizati atat pe interior cat si pe exterior (stratul min. 275 g/m², pe ambele parti), in conformitate cu norma Euro 326. Apoi se aplica un invelis adeziv, iar in final stalpii sunt plastifiati (min. 60 microni). Culori Verde RAL Sistemul stalpilor Bekafast Fixarea laterala a panourilor Nylofor Medium pe stalpul Bekafast. Fara accesorii. Fixarea perfecta a ranforsarilor panoului in profilul stalpului. Stalpii Bekafast (60 x 50 ) au capac de plastic. Inaltimea gardului Latimea x inaltimea panourilor Numarul ranforsarilor pe panou SORTIMENTUL NyLOFOR MEDIUM Lungimea stalpului Suruburi cu carlig Numarul de fixari pe stalpii Stalpi (Tip 1) EL Stalpi Bekafix Stalpi Bekafast Fixatori Intermediari & colt x x x x x De capat Numarul de accesorii Stalpi cu bride 13 Panouri

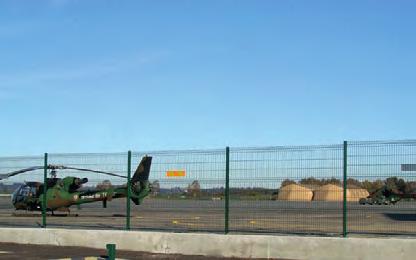

16 Panouri Nylofor 3-M este un sistem profesional complet cu panouri de 3 metri pentru imprejmuiri pe distanta mare. Nylofor 3-M AVANTAJE Excelent raport pret/calitate Panourile foarte lungi (3 metri) in combinatie cu stalpii Bekafast fara accesorii, garanteaza mai mult decat avantajul pretului dublu, pastrand calitatea si rigiditatea. Durata mare de viata Tehnologia Betafence de acoperire este o caracteristica a lucrului perfect facut si asigura o durata mare de viata. Un strat special este aplicat dupa galvanizare pentru a asigura o totala aderenta a invelisului exterior de PVC. Instalare rapida Datorita celor 3 metri de lungime a panourilor, gardul este foarte usor de instalat. Mare rigiditate Panouri din plasa sudata cu ochiuri dreptunghiulare si ranforsari pe orizontala, care garanteaza un grad inalt de rigiditate. Sistem complet Sistemul consta in panouri de diferite inaltimi, patrate, stalpi Bekafix sau Bekafast cu sistem specific de fixare, accesorii corespunzatoare si un larg sortiment novator de porti batante si culisante. Sistemul Nylofor 3-M este recomandat in mod special pentru imprejmuiri pe distante mari.

17 Panouri Panourile au o latime de 3000 si o inaltime incepand de la 30 la Panourile au terminatii verticale de 28 la un capat si sunt reversibile (terminatiile in partea de sus sau la baza). Dimensiunile ochiului sunt 200 x 50, si 0 x 50 pentru sectiunile in V. Firele, cu diametrul de 5 garanteaza un grad foarte mare de rigiditate. Stalpii si sistemul de fixare Sistemul stalpilor dreptunghiulari EL (Tip 1) Panourile sunt fixate pe partea din fata a stalpilor prin intermediul suruburilor cu carlig. Stalpii dreptunghiulari facuti din teava sudata (60 x 40 x 1,5 ) au insertii pentru prinderea panourilor si sunt prevazuti cu capac de plastic. Sistemul stalpilor Bekafix Panourile sunt fixate lateral pe stalpi cu fixatori speciali facuti din poliamida sau metal (pentru siguranta). Stalpii din teava sudata (70 x 44 ), in forma de H au capac de plastic. Optional poate fi ales si pentru stalpii patrati. Vezi Nylofor 3D. Sistemul stalpilor patrati Panourile sunt fixate pe partea din fata a stalpilor prin intermediul fixatorilor si a bolturilor de siguranta. Stalpii patrati sunt facuti din teava sudata (60 x 60 x 1,50 ) au insertii pentru fixarea panourilor cu fixatori si au capac de plastic. Porti Sistemul Nylofor 3-M este complet si ofera o protectie optima folosind porti Nylofor sau Robusta, batante si culisante de o inalta tehnologie. Tehnica de acoperire Panouri facute din fire galvanizate. Un tratament initial garanteaza o perfecta aderenta a invelisului de PVC la suprafata produsului. Stalpii sunt galvanizati atat in interior cat si in exterior (strat min. 275 g/m², pe ambele parti), conform cu norma Euro 326. Apoi se aplica un invelis adeziv, iar in final stalpii sunt plastifiati (min. 60 microni). Culori Nylofor 3-M este disponibil in mod obisnuit in verde RAL 90. RAL alb Sistemul stalpilor Bekafast Fixarea laterala a panourilor Nylofor Medium pe stalpul Bekafast. Fara accesorii. Fixarea perfecta a ranforsarilor panoului in profilul stalpului. Stalpii Bekafast (60 x 50 ) au capac de plastic. SORTIMENTUL NyLOFOR 3-M Latimea x inaltimea panourilor Numarul ranforsarilor pe panou Lungimea stalpului Suruburi cu carlig Numarul de fixari pe stalpii Stalpi (Tip 1) EL Stalpi Bekafix Fixatori Intermediari & colt De capat Stalpi Bekafast Intermediar & capat Stalpi patrati De colt 3000 x x x x x x 2430* *disponibil numai de culoare verde Numarul de accesorii 15 Panouri

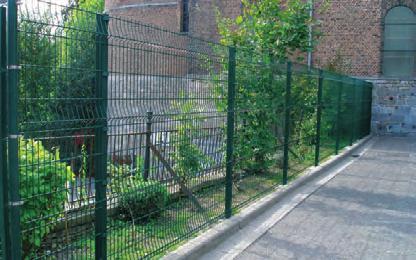

18 Panouri Sistemul Nylofor 3D este sistemul de referinta pe piata. Acest sistem complet de imprejmuire profesionala ofera o protectie optima. Nylofor 3D AVANTAJE Rigiditate Panouri masive din plasa sudata cu ochiuri dreptunghiulare si ranforsari orizontale care garanteaza un grad foarte mare de rigiditate. Sistem complet Sistemul consta in panouri de diferite inaltimi montate pe trei tipuri de stalpi, fiecare cu sistemul sau specific de fixare. Toate tipurile sunt disponibile cu accesoriile corespunzatoare si o gama variata de porti batante si culisante. Durata mare de viata Tehnologia Betafence de acoperire este caracteristica lucului facut perfect si asigura o durata de viata foarte mare. Un strat special este aplicat dupa galvanizare pentru a asigura o totala aderenta a invelisului exterior de poliester. Instalare rapida Toate partile componente au fost elaborate pentru a oferi un produs profesional de inalta calitate ce poate fi instalat rapid si eficient. Sistemul Nylofor 3D este recomandat in mod special pentru imprejmuirea profesionala a cladirilor publice, atelierelor si fabricilor, scolilor, parcurilor, terenurilor de joaca si stadioanelor, aeroporturilor si a zonelor militare...

19 Panouri Panourile au o lungime de 2500 si o gama de inaltimi cuprinse intre 630 si Panourile au terminatii verticale de 30 la un capat, si care sunt reversibile (terminatii la partea de sus sau la partea de jos). Dimensiunile ochiului sunt 200 x 50 si 0 x 50 pentru sectiunile in V. Firele, cu un diametru de 5 garanteaza un extraordinar nivel de rigiditate. Stalpii si sistemul de fixare Sistemul stalpilor dreptunghiulari EL (Tip 1) Panourile sunt fixate pe partea din fata a stalpilor prin intermediul suruburilor cu carlig. Stalpii dreptunghiulari facuti din teava sudata (60 x 40 x 1,5 ) au insertii pentru prinderea panourilor si sunt prevazuti cu capac de plastic. Sistemul stalpilor Bekafix Panourile sunt fixate lateral pe stalpi cu fixatori speciali facuti din poliamida sau metal (pentru siguranta). Stalpii din teava sudata (70 x 44 ), in forma de H au capac de plastic. Optional poate fi ales si pentru stalpii patrati. Vezi Nylofor 3D. Sistemul stalpilor Bekafast Fixarea laterala a panourilor Nylofor Medium pe stalpul Bekafast. Fara accesorii. Fixarea perfecta a ranforsarilor panoului in profilul stalpului. Stalpii Bekafast (60 x 50 ) au capac de plastic. Sistemul stalpilor deptunghiulari cu bride Panourile sunt fixate pe stalpi prin intermediul fixatorilor alcatuiti din doua parti, prinse una de alta cu suruburi cu piulite autorupere. Exista trei tipuri de bride: intermediare, de capat si de colt. Stalpii dreptunghiulari sudati (60 x 40 x 1,50 ) au capac de plastic. Porti Sistemul Nylofor 3D este complet si ofera o protectie optima prin utilizarea portilor batante si culisante, de inalta tehnologie, Nylofor si Robusta. Acoperirea Panourile sunt facute din fire galvanizate. Un strat aderent este aplicat pentru o perfecta adeziune cu invelisul de poliester (min. 0 microni). Stalpii sunt galvanizati atat pe interior cat si pe exterior (stratul min. 275 g/m², pe ambele parti) conform cu norma Euro 326. Dupa care se aplica un strat adeziv, iar in final stalpii sunt plastifiati (min. 60 microni). Culori Nylofor 3D este disponibil in mod obisnuit in verde RAL alb RAL 90, galvanizat la cald. Alte culori la cerere. Sistemul stalpilor patrati Panourile sunt fixate pe partea din fata a stalpilor prin intermediul fixatorilor si a bolturilor de siguranta. Stalpii patrati sunt facuti din teava sudata (60 x 60 x 1,50 ) au insertii pentru fixarea panourilor cu fixatori si au capac de plastic. SORTIMENTUL NyLOFOR 3D Inaltimea gardului Latimea x inaltimea panourilor Numarul ranforsarilor pe panou Lungimea stalpului Stalpi (Tip 1) EL Stalpi Bekafix Suruburi cu carlig Fixatori Intermediari & colt Numarul de fixari pe stalpii De capat Stalpi Bekafast Intermediar & capat Stalpi patrati De colt Stalpi cu bride x * x x x x x x *pentru Bekafast 10 Numarul de accesorii 17 Panouri

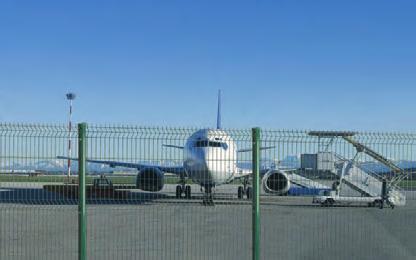

20 Panouri Nylofor 3D un sistem de imprejmuire complet de inalta calitate cu panouri de 2,5 m lungime, creat pentru o instalare profesionala cu costuri reduse si cu o durata mare de viata. Nylofor 3D Pro AVANTAJE Rigiditate Panouri masive din plasa sudata cu ochiuri dreptunghiulare si ranforsari orizontale care garanteaza un inalt grad de rigiditate. O mare longevitate Tehnologia de acoperire Betafence este caracteristica lucrului perfect facut si asigura o durata de viata foarte mare. Un strat special este aplicat dupa galvanizare pentru a asigura o aderenta totala la invelisul exterior de PVC. Raport excellent pret/calitate Nylofor 3D ofera inalta calitate la pret scazut pastrand calitatea si rigiditatea. Sistem complet Sistemul consta in panouri de diferita inaltimi instalate pe stalpi patrati, Bekafix sau Bekafast, cu sisteme specifice de fixare. Un larg sortiment de porti novatoare, batante si culisante, completeaza gardul. Fabrici Depozite Zone militare Cai ferate Drumuri Autostrazi Aeroporturi

21 Panouri Panourile au o lungime de 2500 si sunt disponibile in gama de inaltimi cuprinse intre 30 si Panourile au terminatii verticale de 30 la un capat, terminatiile pot fi plasate atat in partea de sus cat si in partea de jos. Ranforsarile orizontale dau panourilor o foarte mare rigiditate. Ochiurile au dimensiunile 200 x 50, iar ochiurile ranforsarilor au. Dimensiunile 0 x 50. Diametrul firului este de 5. Porti Sistemul Nylofor 3D este completat si echipat pentru siguranta cu porti simple sau duble, de inalta tehnologie, Nylofor sau Robusta, porti batante sau culisante. Tehnica de acoperire Panourile sunt facute din fire galvanizate. Un tratament initial garanteaza o perfecta aderenta a invelisului de PVC la suprafata produsului. Stalpii sunt galvanizati atat la interior cat si la exterior (strat min. de 275 g/m² pe ambele parti), conform cu norma Euro 326. Dupa care se aplica un invelis adeziv iar apoi, stalpii sunt plastifiati (min. 60 microni). Culori Culoarea panourilor este verde RAL 6005 sau alb RAL 90. Stalpii si sistemul de fixare Sistemul stalpilor dreptunghiulari EL (Tip 1) Panourile sunt fixate pe partea din fata a stalpilor prin intermediul suruburilor cu carlig. Stalpii dreptunghiulari facuti din teava sudata (60 x 40 x 1,5 ) au insertii pentru prinderea panourilor si sunt prevazuti cu capac de plastic. Sistemul stalpilor Bekafix Panourile sunt fixate lateral pe stalpi cu fixatori speciali facuti din poliamida sau metal (pentru siguranta). Stalpii din teava sudata (70 x 44 ), in forma de H au capac de plastic. Optional poate fi ales si pentru stalpii patrati. Vezi Nylofor 3D. Sistemul stalpilor Bekafast Fixarea laterala a panourilor Nylofor Medium pe stalpul Bekafast. Fara accesorii. Fixarea perfecta a ranforsarilor panoului in profilul stalpului. Stalpii Bekafast (60 x 50 ) au capac de plastic. Sistemul stalpilor patrati Panourile sunt fixate pe partea din fata a stalpilor prin intermediul fixatorilor si a bolturilor de siguranta. Stalpii patrati sunt facuti din teava sudata (60 x 60 x 1,50 ) au insertii pentru fixarea panourilor cu fixatori si au capac de plastic. SORTIMENTUL NyLOFOR 3D PRO Inaltimea gardului Latimea x inaltimea panourilor Numarul ranforsarilor pe panou Lungimea stalpului Stalpi Numarul de fixari pe stalpii Fixatori Suruburi cu carlig Stalpi Bekafix Numarul de fixari pe stalpii Intermediari & colt De capat Stalpi Bekafast Intermediar & capat Stalpi patrati De colt x Numarul de accesorii x Numarul de accesorii x Numarul de accesorii x (2400*) Numarul de accesorii x (2600*) Numarul de accesorii x Numarul de accesorii x Numarul de accesorii 7 14 * numai pentru stalpi EL 19 Panouri

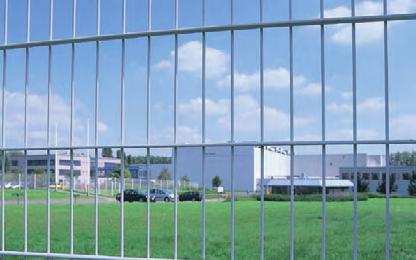

22 Panouri Sistemul Nylofor 3D Super cu profilul 3D specific si firele orizontale masive ofera o protectie optima. Nylofor 3D Super AVANTAJE Foarte mare rigiditate Panourile sunt extrem de rigide datorita diametrelor mari ale firelor si a profilului specific 3D. Grad mare de siguranta Nylofor 3D Super este recomandat ca imprejmuire pentru aplicatii unde siguranta este foarte importanta, datorita ochiului mic si firelor mari. Durata mare de viata Tehnologia de acoperire Betafence garanteaza o foarte mare longevitate, dupa galvanizare se aplica un strat special pentru o adeziune perfecta a invelisului de poliester. Sistem complet Sistemul include panouri de diferite inaltimi, stalpi cu sisteme specifice de fixare si o gama larga de porti. Toate partile componente garanteaza o instalare profesionala rapida. Scoli Stadioane Terenuri de joaca Sectoare publice ale cailor ferate Utilitati (apa, gaz, electricitate) Zone fara protectie Uzine si depozite

23 Panouri Plase masive sudate, lungi de 2500, disponibile in dferite inaltimi. Panorile au terminatii verticale de 30 lungime la un capat. Panourile 3D au incorporate sectiunile profilate in V, pe orizontala fiecarui panou. Ochiul standard 200 x 50 Ochiul profilului in V: 200 x 50 Diametru firului: Orizontal: 8,00 Vertical: 5,00 Stalpi Sistemul Nylofor 3D Super poate fi folosit cu cateva sisteme de stalpi: Stalpi Bekafix Panourile sunt fixate lateral pe stalpi cu fixatori speciali facuti din poliamida sau metal (pentru siguranta). Stalpii din teava sudata (70 x 44 ), in forma de H au capac de plastic. Porti Sistemul Nylofor 3D Super este completat de portile sigure, cu inalta tehnologie, tip Nylofor sau Robusta, simple sau duble, batante sau culisante. Tehnica de acoperire Panouri facute din fire galvanizate. Un invelis adeziv se aplica pentru o aderenta perfecta cu invelisul de poliester (min. 0 microni). Stalpii sunt galvanizati atat pe interior atat cat si pe exterior (strat min. 275 g/m², pe ambele parti) conform cu norma Euro 326. Apoi se aplica un invelis adeziv iar in final stalpii sunt plastifiati (min. 60 microni). Culori Nylofor 3D Super este disponibil in mod obisnuit in verde RAL Alte culori la cerere. Stalpi patrati Panourile sunt fixate pe partea din fata a stalpilor prin intermediul fixatorilor si a bolturilor de siguranta. Stalpii patrati sunt facuti din teava sudata (60 x 60 x 1,50 ) au insertii pentru fixarea panourilor cu fixatori si au capac de plastic. Sistemul stalpilor patrati cu un brat indoit ca extensie. De asemenea disponibile. SORTIMENTUL NyLOFOR 3D SUPER Numarul de fixari pe stalpii Stalpi Bekafix Stalpi patrati Inaltimea gardului Latimea x inaltimea panourilor Numarul de ranforsari pe panou Lungimea stalpului Intermediari & colt De capat Intermediar & de capat De colt x x x x x Panouri

24 Panouri Sistemul Nylofor F este un sistem complet ce consta din plasa dreptunghiulara de gard masiv sudata sub forma de panouri, cu fire plate orizontale ce ofera maximum de rigiditate. Stalpii corespunzatori si elementele de fixare completeaza sistemul. Nylofor F AVANTAJE Rigiditate mare Firele orizontale plate de 15 x 6 ofera o mare rigiditate panourilor. Nylofor F este disponibil de asemenea cu extensii profilate pentru o siguranta crescuta. Durata mare de viata Calitatea stratului protector este foarte mare. Dupa ce a fost acoperit cu zinc, produsele sunt protejate de un inveslis de poliester perfect aderent. Instalare rapida Sistemul de fixare Nylofor F (doua sisteme) garanteaza o fixare profesionala rapida. Sistem complet Sistemul Nylofor F este un sistem profesional cu panouri intr-o gama de inaltimi, stalpi patrati, stalpi Bekafix si un larg si ingenios sortiment de porti batante si culisante de tip Nylofor sau Robusta. Sistemul Nylofor F este recomandat in mod special pentru imprejmuirea profesionala a parcurilor, scolilor, terenurilor de sport si joaca, cladirilor publice, fabricilor si atelierelor, aeroporturi, si zone militare.

25 Panouri Panourile au lungimea de 2500 si dispunde o gama de inaltimi de la 630 pana La un capat panourile au terminatii verticale de 30 lungime, care pot fi plasate la partea de sus sau de jos a panoului. Dimensiunile ochiului sunt 200 x 50. Firele galvanizate sunt foarte mari: firele orizontale au 15 x 6, iar cele verticale au diametrul de 5. Stalpii si sistemul de fixare Sistemul Nylofor F poate fi instalat folosind 2 tipuri diferite de stalpi: Sistemul stalpilor Bekafix Panourile sunt fixate lateral pe stalpi cu fixatori speciali facuti din poliamida sau metal (pentru siguranta). Stalpii din teava sudata (70 x 44 ), in forma de H au capac de plastic. Porti Sistemul Nylofor F este completat de porti sigure, de inalta tehnologie, de tip Nylofor, sau Robusta : porti simple sau duble, batante sau culisante. Tehnica de acoperire Panourile sunt facute din fire galvanizate. Un strat adeziv se aplica pentru o aderenta perfecta cu invelisul de poliester (min. 0 microni). Stalpii sunt galvanizati atat pe interior cat si pe exterior (stratul min. 275 g/m² pe ambele parti) conform cu norma Euro 326. Apoi este aplicat un strat adeziv iar in final stalpii sunt plastifiati (min. 60 microni). Culori Nylofor F este disponibil in verde RAL 6005 si alb RAL 90. Alte culori: la cerere. Sistemul stalpilor patrati Panourile sunt fixate pe partea din fata a stalpilor prin intermediul fixatorilor si a bolturilor de siguranta. Stalpii patrati sunt facuti din teava sudata (60 x 60 x 1,50 ) au insertii pentru fixarea panourilor cu fixatori si au capac de plastic. Inaltimea gardului Dimensiunile panourilor lungime x inaltime Stalpi cu profil patrat SORTIMENTUL NyLOFOR F Inaltimea stalpilor Intermediari & colt Stalpi Bekafix Numarul de fixari pe stalpii De capat Intermediari & capat Stalpi patrati x x 60 x 1, x x 60 x 1, x x 60 x 1, x x 60 x 1, x x 60 x 1, x x 60 x 1, x x 60 x 1, De colt x x x 60 x 2, x 2030 (2) 80 x 60 x 2, x 2030 (2) x x 60 x 3, x 2030 (3) 120 x 60 x 3, x 2030 (3) x x 60 x 3, x 2030 (4) 120 x 60 x 3, Panou vertical Panou inclinat NyLOFOR F CU EXTENSIE BRAT INCLINAT Dimensiunile panourilor lungime x inaltime Profilul stalpilor Lungimea stalpilor Numarul fixarilor x x 30 (inclinatia) 60 x 60 x 1, x x 30 (inclinatia) 60 x 60 x 1, x x 30 (inclinatia) 80 x 60 x 2, x x 30 (inclinatia) 80 x 60 x 2, Panouri

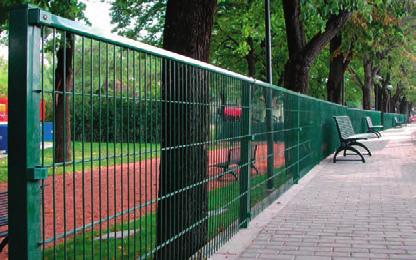

26 Panouri Nylofor City este un sistem complet constand in. Panouri de gard din plasa masiva dreptunghiulara sudata. Nylofor F cu sina la partea superioara, pentru o foarte mare rigiditate si aspect robust. Nylofor City AVANTAJE Rigiditate mare Sina de la partea superioara ofera o foarte mare rigiditate panourilor si este ideal pentru utilizarea in zone cu accesul public. Aspect robust Utilizarea panourilor Nylofor F cu fire plate orizontale este moderna si in acelasi timp foarte robust. Instalare usoara Sinele de la partea superioara sunt usor de fixat pe panou datorita accesoriilor speciale. Instalarea sistemului cu placi de baza este de asemenea prevazut. Parcuri si gradini, scoli, piscine si terenuri de sport dar in mod special pentru gari, imprejmuirea zonelor urbane, parcari, imprejmuiri ale fatadelor.

27 Panouri Panourile au lungimea de 2500 si diferite inaltimi: de la 630 la Dimensiunile ochiului sunt 200 x 50. Firele foarte mari: cele orizontale 15 x 6, iar cele verticale au diametrul de 5. Stalpi Stalpi patrati (60 x 60 x 1,5 ) facuti din teava sudata. Stalpii sunt prevazuti cu insertii pentru fixarea panourilor Nylofor F. Stalpii au capac de aluminiu. Accesorii Clipsuri de fixare in poliamida Pentru conectarea a doua panouri pe un stalp. Bolt de securitate M6 Pentru fixare de siguranta a clipsurilor in insertiile stalpilor. Facute din otel inoxidabil. Lungime: 40 ; lungime 60 pentru insertia in partea superioara. Cu cap pentru hexagon interior M6. Suportul profilat Profil C 31, 5 x 32, 5 x 1,50. Galvanizat si plastifiat (poliester). Lungime 2505 Fixatorii pentru suportul profilat Tip C 33 x 39 x 50 Pentru fixarea a doua suporturi profilate pe stalpii intermediari. Tip C 33 x 39 x 54 Pentru fixarea unui suport profilat pa stalpul de capat: o clema stanga pentru stalp de capat stanga si o clema dreapta pentru fixarea pe un stalp de capat dreapta. Pentru fixarea a doua suporturi profilate pe un stalp de colt: o clema dreapta si o clema stanga. Fixatori de otel cu gauri de 8 diametru. Galvanizati si plastifiati (poliester). Culoare: verde - alb. Optiuni Benzi de neopren anti vibratie. Pentru a reduce si elimina vibratia intre panoul de gard si stalp. Autoadeziv, lungime 25. Fixat pe firul orizontal de la partea superioara a panoului. Tehnica de acoperire Panouri facute din fire galvanizate. Se aplica un strat adeziv pentru o aderare perfecta cu invelisul de poliester (min. 0 microni). Stalpii sunt galvanizati atat pe interior cat si pe exterior (strat min. 275 g/m² pe ambele parti) conform cu norma Euro 326. Apoi se aplica un strat adeziv iar in final stalpii sunt plastifiati (min. 60 microni). Culori Nylofor City este disponibil in verde RAL alb RAL 90. Alte culori la cerere. Inaltimea gardului Dimensiunea panoului lungime x inaltime Inaltime stalp SORTIMENTUL NyLOFOR CITy Stalpi de ancorat in beton Cantitate* Insertii Cleme de fixare Inaltime stalp Stalpi cu placa de baza de aluminiu Insertii Cantitate* Cleme de fixare Din otel Din poliamida Din otel Din poliamida x x x x x x x *Pentru stalp de colt x 2 25 Panouri

28 Panouri Sistemul Nylofor 2D & 2D Super din panouri masive din plasa sudata cu fire orizontale duble. Acest sistem profesional complet de imprejmuire ofera atat rigiditate extrema cat si siguranta. Nylofor 2D/2D Super AVANTAJE Foarte mare rigiditate Panourile sunt extreme de rigide datorita utilizarii plasei masive sudate combinata cu firele duble pe orizontala. Nylofor 2D are pe orizontala fire duble foarte groase. Grad mare de siguranta Nylofor 2D & 2D Super este recomandat pentru imprejmuiri in locuri unde siguranta este foarte importanta, ca urmare a ochiului mic si firelor groas. In combinatie cu conceptul unic al sistemului. Bekasport - stop mingiei, este solutia ideala pentru imprejmuirea terenurilor de sport si joaca. Durata mare de viata Tehnologia de acoperire Betafence garanteaza o mare durata de viata. Dupa galvanizare se aplica un invelis adeziv pentru o aderenta perfecta cu invelisul de poliester. Sistem complet Sistemul include panouri cu diferite inaltimi si diverse marimi ale ochiului plasei, stalpi cu sisteme de fixare specifice si o gama larga de porti. Toate partile componente garanteaza o instalare profesionala rapida. Sistemul Nylofor 2D & 2D Super este, datorita sigurantei si rigiditatii mari, recomandat pentru imprejmuiri profesionale ale scolilor, terenurilor de joaca, parcurilor si terenurilor de sport, constructiilor publice, fabricilor si atelierelor, aeroporturilor si zonelor militare. Firele orizontale foarte groase fac Nylofor 2D Super, in mod special, potrivit pentru siguranta terenurilor de sport.

29 Panouri Panourile sunt facute din plase masive sudate, lungime 2500 si diferite inaltimi. Panourile sunt extreme de rigide si sigure datorita firelor orizontale duble. Panourile au terminatii verticale de 30 lungime la un capat, care pot fi instalate la partea de sus sau la partea de jos. Diametrul firului Tip Orizontal Vertical Nylofor 2D 2 x 6 5 Nylofor 2D Super 2 x 8 6 Ochiul standard pentru Nylofor 2D & 2D Super este 200 x 50. Pentru Nylofor 2D Super: ochiul are 200 x 0 pentru inaltimea de 30 si Stalpii si sistemul de fixare Sistemul Nylofor 2D poate fi utilizat cu cateva sisteme de stalpi: Sistemul stalpilor Bekafix Panourile sunt fixate lateral pe stalpi cu fixatori speciali facuti din poliamida sau metal (pentru siguranta). Stalpii din teava sudata (70 x 44 ), in forma de H au capac de plastic. Sistemul stalpilor patrati Panourile sunt fixate pe partea din fata a stalpilor prin intermediul fixatorilor si a bolturilor de siguranta. Stalpii patrati sunt facuti din teava sudata (60 x 60 x 1,50 ; 80 x 60 x 2,50 ) au insertii pentru fixarea panourilor cu fixatori si au capac de plastic. Porti Sistemul 2D/2D Super este completat de porti de tipul Nylofor sau Robusta : porti batante sau culisante, simple sau duble. Tehnica de acoperire Panouri facute din fire galvanizate. Se aplica un strat adeziv pentru o perfecta aderenta cu invelisul de poliester (min. 0 microni). Stalpii sunt galvanizati atat pe interior cat si pe exterior (strat min. 275 g/m² pe ambele parti) conform cu norma Euro 326. Apoi se aplica un invelis adeziv iar in final stalpii sunt plastifiati (min. 60 microni). Culori Nylofor 2D/2D Super sunt disponibile in verde RAL 6005 si alb RAL 90. Alte culori: la cerere. Inaltimea gardului Dimensiunile panoului lungime x inaltime Inaltimea stalpului SORTIMENTUL NyLOFOR 2D & 2D SUPER Stalpi cu profil patrat Intermediari & de colt Stalpi Bekafix (3) De capat Numarul de fixari pe stalpii Intermediari & de capat Stalpi patrati 30 (2) 2500 x x 60 x 1, x x 60 x 1, x x 60 x 1, x x 60 x 1, x x 60 x 1, (2) 2500 x x 60 x 1, (1) 2500 x x 60 x 1, (1) Nu pentru Nylofor 2D, (2) Pentru Nylofor 2D Super ochi 200 x 0, (3) Nu pentru Nylofor 2D Super Suprafata vertical Inaltimea gardului Suprafata inclinata GARD CU EXTENSIE BRAT INCLINAT Nylofor 2D Dimensiunile panoului lungime x inaltime Inaltimea stalpului = partea dreapta + partea inclinata 45º Stalp profilat De colt Numarul fixatorilor x x 30 panou inclinat x 60 x 1, x x 30 panou inclinat x 60 x 1, x x 30 panou inclinat x 60 x 1,50 (1) x x 30 panou inclinat x 60 x 2,50 (2) x x 30 panou inclinat x 60 x 1,50 (1) x x 30 panou inclinat x 60 x 2,50 (2) Nylofor 2D Super x x 30 panou inclinat x 60 x 1,50 (1) x x 30 panou inclinat x 60 x 2,50 (2) x x 30 panou inclinat x 60 x 1,50 (1) x x 30 panou inclinat x 60 x 2,50 (2) (1) Recomandat (2) Alternativa 27 Panouri

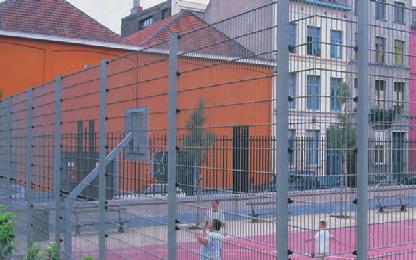

30 Panouri Sistem ideal pentru imprejmuirea si protejarea zonelor destinate activitatilor sportive. Bekasport AVANTAJE Inaltime maxima Sistemul stalpilor Bekasport este disponibil pentru a opri mingiile si au inaltimi de pana la 6 m. Foarte mare rigiditate Utilizarea panourilor Nylofor 2D Super face intregul sistem extrem de rigid. Impact limitat asupra vecinatatii Clemele existente de reducere a intensitatii sonore limiteaza foarte mult zgomotul generat prin impactul cu gardul. Sistemul unic de oprire a mingiei este solutia ideala pentru imprejmuirea terenurilor de sport si de joaca. Sistemul este o combinatie intre un stalp special cu panouri de tip Nylofor 2D Super.

31 Stalpi Stalpii dreptunghiulari (standard in verde RAL 6005) sunt echipati cu cleme din plastic pentru reducerea intensitatii sonore. Datorita insertiei speciale in stalpi, aceste cleme sunt situate in interiorul stalpilor. Asta inseamna un ajutor in instalare, prin agatarea panoului pe stalp. Dupa agatare, panoul este fixat pe stalpul Bekasport prin intermediul clemelor speciale de otel (standard verde RAL 6005). Panouri Nylofor 2D Super: - pana la 2 m inaltime: 200 x 50 - peste 2 m inaltime: 200 x 50 Culori Verde RAL Alte culori: la cerere. Instalare La instalarea stalpilor in beton, este necesar sa va asigurati ca nu exista posibilitatea sa ramana apa in interiorul stalpului. NECESARUL DE MATERIALE BEKASPORT Inaltimea gardului Marimea ochiului 200 x 50 latime x inaltime Dimensiunea panoului Nylofor 2D Super lungime x inaltime Dimensiunea ochiului 200 x 0 latime x inaltime Numarul de fixari pe stalp Inaltimea stalpului Dimensiunile stalpului Stalpul profilat x x x 50 x 2, x x x 50 x 3, x x x 50 x 3, x x 2030 (2x) x 50 x 4,00 29 Panouri

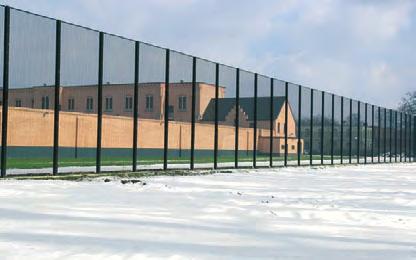

32 Panouri Sistemul Securifor este un sistem total ce consta in panouri masive sudate, de inalta siguranta cu ochiuri dreptunghiulare ce nu permit escaladarea, sustinut la alegere de doua tipuri de stalpi. Securifor AVANTAJE Rezistenta la vandalizare Marimea ochiului plasei, ce nu permite introducerea degetelor, combinata cu fir de diametru 4, se constitue intr-o bariera dificil de escaladat si de penetrat. Aproape imposibil de taiat firele prin utilizarea unor scule obisnuite de taiere a firelor. Sigur si discret Ultimul sistem ce ofera un grad inalt de siguranta unde un impact vizual discret asupra mediului inconjurator din apropiere este esential. Efect eficient de intimidare Un efect de intimidare eficient asupra intrusilor disponibil in diferite inaltimi pana in 6 m - special proiectat pentru aplicatii de inalta siguranta. Este compatibil cu sisteme de detectie si alarma electronica. O buna vizibilitate In ciuda dimensiunii mici a ochiului caracteristicile de vizibilitate, raman neschimbate cand se priveste prin gard direct sau sub un anumit unghi. Aceasta particularitate este importanta pentru camerele de supraveghere. Sistem complet Furnizat ca un sistem complet cu panouri, stalpi cu retele de sarma ghimpata la partea de sus si porti - panouri in trepte disponibile potrivite pentru terenuri denivelate. Sistemul Securifor este dezvoltat pentru toate aplicatiile unde siguranta totala este esentiala: depozite, centre de distributie, uzine furnizoare de energie, laboratoare, centre de calcul, institutii financiare, zone militare - penitenciare, etc... Pentru aplicatii specifice (de ex. inchisori) pot fi propuse solutii particulare.

33 Panouri Panourile sunt facute din plase sudate de inalta siguranta cu lungime de 2518,6. Cateva panouri pot fi instalate suprapuse. Panourile puse unul peste altul pana la 6,30 m sunt de asemenea disponibile. Pentru maxima siguranta ochiul este de: 12,7 x 76,2 (H x L). Diametrul mare al firului (4 ) garanteaza siguranta. Soliditatea sudurii de minimum 50% din duritatea otelului garantateaza pe fiecare sudura. In cursul testelor, facute de departamente specializate ale politiei, plasa are un factor de intarziere de 40 de ori mai mare decat alte garduri - un factor vital pentru prinderea potentialilor fugari. Testat complet la standardele de siguranta in cateva tari europene. Porti Sistemul Securifor este oferit cu porti potrivite folosind ca umplere o plasa cu acelasi grad inalt de siguranta ca si la gard. Acoperirea Panouri facute din fire galvanizate. Un invelis adeziv se aplica pentru o aderenta perfecta cu stratul de poliester (min.0 microni). Panourile sunt de asemenea disponibile acoperite in Zinc Super (95% zinc, 5% aluminiu) sau galvanizate si plastifiate pentru o durata mare a protectiei. Stalpi sunt galvanizati atat la interior cat si la exterior (invelis min. 275 g/m², pe ambele parti) conform cu norma Euro 326). Apoi se aplica un invelis adeziv iar in final stalpii sunt plastifiati (min. 60 microni). Stalpii si fixarea Doua sisteme: Sistemul stalpilor cu profil dreptunghiular si piese de fixare Stalpi cu insertii pentru fixarea frontala a doua panouri in aceeasi linie. Stalpul de colt cu o insertie pe doua parti invecinate pentru instalarea a doua panouri intr-un colt. Profilul stalpului intermediar, de capat si de colt: 80 x 60 x 2,5. Sistemul stalpilor Bekasecure Design-ul stalpilor Bekasecure si otelul cu grad inalt de duritate ofera cea mai mare siguranta, rigiditate si instalare usoara. Stalpii sunt prevazuti cu doua randuri de gauri x 20 iar fixarea panourilor este securizata prin folosirea unui capac plat si a bolturilor de securitate specifice din inox. Profilul deschis al stalpului permite cablarea electrica sau cu fibra optica si este acoperit cu un capac metalic. Profilul stalpului x 115 x 3,00 (inaltime gard 3-4 m) x 150 x 3,00 (inaltime gard 4,2-4 m) Optiuni Partea superioara a panourilor poate fi intarita cu un profil U de dimensiuni 35 x 15 x De asemenea galvanizate si plastifiate. Culori Culori standard: verde RAL 6005 Alte culori si invelis Zincalu Super: la cerere. SORTIMENTUL SECURIFOR Inaltimea gardului Marimea panourilor lungime x inaltime Stalp profilat Lungimea stalpilor Placa de baza profilata Lungimea placutei capac Cu stalpi cu profil dreptunghiular si piese de fixare ,6 x 20,6 80 x 60 x 2, ,6 x 2417,0 80 x 60 x 2, Cu stalp Bekasecure cu placuta capac- de pus in beton ,6 x 3001,2 140 x 115 x 3, ,6 x 3674,3 140 x 115 x 3, ,6 x 4004,5 140 x 115 x 3, Cu stalpi Bekasecure cu placuta capac - cu placa de baza sudata ,6 x 4004,5 140 x 115 x 3, x 230 x ,6 x 4690,3 140 x 150 x 5, x 300 x ,6 x 5325,3 140 x 150 x 5, x 300 x ,6 x 6011,1 140 x 150 x 5, x 300 x *conform ghidului de instalare disponibil la cerere 31 Panouri

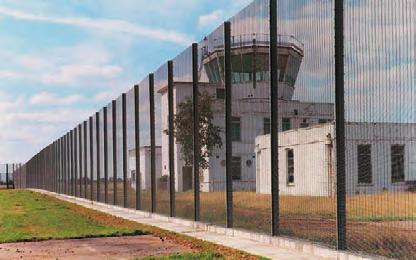

34 Panouri Sistemul Securifor 2D este un sistem unicat dezvoltat sa combine rigiditatea foarte mare si siguranta cu un design estetic. Securifor 2D/2D Varimesh AVANTAJE Siguranta Securifor 2D este ultimul panou din plasa masiva sudata ce ofera cel mai inalt grad de siguranta cu cel mai discret impact vizual in mediul inconjurator. Rigiditatea panourilor este in continuare intarita prin includerea firelor verticale de 6 si in plus datorita firelor orizontale duble de 4 situate la 152,4 pe partea interioara a panoului. Acest produs este ideal pentru locuri care cer o mare rigiditate si pentru zone pietonale. Rezistenta impotriva vandalizarii Profilul plasei, prin care nu se poate introduce mana sau piciorul, nu poate fi escaladat sau taiat, ofera o excelenta vizibilitate si rezistenta la vandalism. Dimensiunea redusa a ochiului cu firele groase, face ca, utilizand o simpla scula manuala, incercarea de a taia panoul sa necesite un timp indelungat. Discret Impactul vizual minim asupra mediului inconjurator cu o excelenta vizibilitate, esential pentru utilizarea cu CCTV. Durabil Intretinere redusa si durata mare de viata ca urmare a invelisului de inalta calitate. Sistemul Securifor 2D si Securifor 2D Varimesh este, datorita combinarii unui design atractiv cu un grad ridicat de siguranta, recomandat pentru zonele industriale, depozitelor, zonelor industriale vulnerabile, zonelor cu risc ridicat, penitenciarelor.

35 Panou Securifor 2D Model ochi (H x L) 12,7 x 76,2 sudat la fiecare intersectie Firele orizontale: 4 diametru la 12,7 si intermitent 4 fire duble la 152,4 in centre pe fata interioara. Firele verticale: 6 diametru Rezistenta sudurii: - 50% din forta minima de tractiune a firului - Gama fortei de tractiune N/m² Panou Securifor 2D Varimesh Model ochi (H x L) 12,7 x 76, ,2 25,4 x 76,2-1223,2-2137,6 50,8 x 76,2-2137,6-3001,2 12,7 x 76,2-3001, Firele orizontale: 4 diametru la 12,7 in centre si intermitent 4 fire duble la 152,4 in centre pe fata interioara. Firele verticale: 6 diametru la 76,2 in centre Rezistenta sudurii: 50% din forta minima de tractiune a firului. Gama fortei de tractiune: N/m². La partea superioara a panourilor Securifor 2D Varimesh de 3048 pot fi instalate panouri Securifor 2D cu ochiul: 50,8 x 76,2. Sistemul de stalpi recomandat 1.- Sistemul stalpilor Securifor : dreptunghiulari 80 x 60 x 2,5 sau 120 x 60 x 3,0 (functie de lungimea stalpului). Specific cleme presate de 3 din otel. Acoperite in poliester pentru a trece testul cu spray de sare timp de 00 ore. Panourile sunt imbinate la capat pe fiecare stalp pentru securizare cu cleme de fixare cu o singura gaura: stalpii sunt fixati cu un singur rand de insertii filetate M Bekasecure Stalpi cu profil omega, cu un rand dublu de gauri (20 x ) pentru fixarea panourilor si placilor. Tehnica acoperirii Panouri facute din fire galvanizate. Un invelis aderent este dat pentru o adeziune perfecta cu invelisul de poliester (min. 0 microni). Stalpii sunt acoperiti cu pudra de poliester pe o suprafata galvanizata conform normei Euro 326 (min. 60 microni). Culori Culoarea standard: verde RAL Alte culori la cerere. SORTIMENTUL SECURIFOR 2D Inaltimea gardului Panouri Securifor 2D Stalpi dreptunghiulari Securifor Dimensiunea panoului lungime x inaltime Stalp profilat Lungimea stalpilor Numarul de fixari pe stalp intermediar Numarul de fixari pe stalpii de colt ,6 x 1985,2 80 x 60 x 2, ,6 x 2442,4 80 x 60 x 2, ,6 x 3052,0 80 x 60 x 2, Alte inaltimi la cerere SORTIMENTUL SECURIFOR 2D VARIMESH Inaltimea gardului Panouri Securifor 2D Varimesh Stalpi dreptunghiular Securifor Dimensiunea panoului lungime x inaltime Stalp profilat Lungimea stalpului Numarul de fixari pe stalp intermediar Numarul de fixari pe stalp de colt ,6 x x 60 x 2, ,6 x ,4 120 x 60 x 3, ,6 x ,8 120 x 60 x 3, ,6 x ,2 120 x 60 x 3, Panouri

36 Panouri Sistemul Securifor 3D este un sistem complet dezvoltat sa combine inalta siguranta cu un design estetic. Securifor 3D AVANTAJE Nivel mare de siguranta Panourile sunt din plasa masiva sudata cu ochiuri mici dreptunghiulare. Datorita diametrului mare al firului (4 ) si marimii reduse a ochiului (12,7 x 76,2 ) Securifor 3D ofera maximum de siguranta. Design atractiv Portiunile orizontale indoite fac sistemul Securifor 3D foarte potrvit pentru zonele unde siguranta si esteticul se imbina. Durata mare de viata Tehnologia de acoperire Betafence este caracteristica lucrului facut perfect si garanteaza o foarte mare durata de viata. O buna vizibilitate In ciuda dimensiunii mici a ochiului caracteristicile de vizibilitate raman neschimbate atunci cand se priveste prin gard direct sau chiar sub un anumit unghi. Aceasta particularitate este importanta pentru camerele de supraveghere. Sistem complet Sistemul include panouri cu stalpi corespunzatori si sistem de fixare specific. Sistemul Securifor 3D, multumita imbinarii design-ului atractiv cu nivelul mare de siguranta, este ideal pentru utilizarea in scoli, zone de recreere, spitale, cai ferate, depozite si zone industriale sau comerciale.

37 Panouri Panourile sunt din plasa masiva sudata, prevazuta cu ranforsari orizontale. Lungime: 2518,6 Dimensiunile ochiului: 12,7 x 76,2 (H x W) Diametrul firului: 4 Stalpii si sistemul de fixare Stalpi facuti din teava sudata Stalp intermediar cu profil si stalp de capat: 80 x 60 x 2,50 Stalp de colt cu profil: 80 x 60 x 2,50 Panourile sunt fixate pe stalp prin intermediul pieselor de fixare, galvanizate si plastifiate de culoare verde, si bolturilor din otel inoxidabil M8. Tehnica de acoperire Panourile sunt facute din fire galvanizate. Un strat adeziv este aplicat pentru o aderenta perfecta cu invelisul de poliester (min. 0 microni). Stalpii sunt galvanizati atat pe interior cat si pe exterior (strat min. 275 g/m², pe ambele parti) conform cu norma Euro 326. Apoi se aplica un strat adeziv si in final stalpii sunt plastifiati (min. 60 microni). Culori Culoarea standard: verde RAL Alte culori la cerere. Inaltimea gardului Latimea x inaltimea Panouri Numarul ranforsarilor per panou SORTIMENTUL SECURIFOR 3D Profil Intermediari & capat ,6 x 20, x 60 x 2, x 60 x 2, ,6 x 2417, x 60 x 2, x 60 x 2, ,6 x 3001, x 60 x 2, x 60 x 2, Inaltime Stalpi Profil De colt Inaltime 35 Panouri

38 Panouri Proiectat sa fie utilizat acolo unde se pune accent pe protectie, siguranta si modul de delimitare fac din acest sistem alegerea potrivita pentru industrie, constructii publice, proprietati private, scoli, parcuri si terenuri de joaca. Barofor AVANTAJE Construite in rigiditate Au o foarte mare rigiditate obţinuta prin utilizarea metodei unice de roluire in sectiune la partea superioară, iar la cea inferioară sine cu umplutura din tuburi verticale sudate. Estetica Panourile sunt inzestrate cu o terminatie decorativa si eleganta. Stalpii panourilor si portile sunt toate proiectate cu acelasi ochi pentru detaliu. Aceste panouri fac parte din gama profesionala de garduri cu un design modern. Siguranta Toate sistemele sunt proiectate coform celor mai inalte standarde. Instalare usoara Acest sistem este proiectat sa permita o instalare usoara si toate componentele sunt proiectate sa fie complet integrate si acoperite. Sistem de gard universal de protectie pentru aplicatii unde accentul nu se pune decat pe protectie, siguranta si demarcatie. Ca de exemplu cladirile industriale, publice, terenurile de joaca pentru copii, scoli, parcuri si incinte comerciale.

39 Panouri Panourile sunt disponibile într-o gamă completă cu inaltimi de la 1,0 m la 2,4 m. Toate panourile sunt construite din teava roluita in secţiunea orizontală cu umplutura pe verticala atat din teava rotunda cat si patrata. Diferitele stiluri de garduri sunt disponibile pentru a se potrivi cu diferite cerinţe atat vizuale cat si de securitate performanta. Optiunile de arcada la partea superioara sunt ideale pentru aplicaţii unde siguranta este primordiala; de exemplu inchiderea unui spatiu de joaca pentru copii. Unde siguranta şi descurajarea sunt necesare, sunt disponibili stalpi drepti cu sectiune rotunda sau rombica avind varful taiat in unghi pentru impiedicarea escaladarii. Sistem unic de fixare Distantierele din poliamida neagra sunt inserate la fiecare capat al barelor orizontale si se imbina cu stalpul, printr-un bolt. Sunt disponibile solutii pentru stalpi intermediari, de capat si colt. Imbinare cu stalpul de capat Imbinare cu stalpul intermediar Imbinare cu stalpul de capat Stalpii Stalpii sunt facuti din teava de otel cu sectiunea 60 x 60 x 2. Partea superioara se termina cu un capac de plastic. Portile Sistemul de gard Barofor cu bare patrate si rotunde se integreaza perfect sortimentului de porti batante simple sau duble Robusta. O gama specifica de porti batante simple si duble este disponibila pentru sistemul Barofor Deco. Acoperirea Panourile sunt construite prin laminare, sunt galvanizate in baie si acoperite cu poliester. Stalpii din otel galvanizati sunt plastifiati. Grilajul de protectie Barofor este disponibil in varianta standard galvanizata sau acoperit in culoare verde RAL6005. In alte culori este disponibil la cerere. Instalarea Cand instalarea stalpilor se face in perete, este necesar sa va asigurati ca apa nu ramane in interiorul stalpului. SORTIMENTUL BAROFOR Inaltimea gardului Lungime x inaltime Sortiment Barofor cu bare patrate Marimea tubului in Inaltimea stalpului x x 25 x 1, x x 25 x 1, x x 25 x 1, x x 25 x 1, Inaltimea gardului Lungime x inaltime Sortimementul Barofor cu bare rotunde Marimea tubului in Inaltimea stalpului x x 1, x x 1, x x 1, x x 2, Inaltimea gardului Lungime x inaltime Sortimentul Barofor Deco Marimea tubului in Inaltimea stalpului x x 1, x x 1, x x 1, Panouri

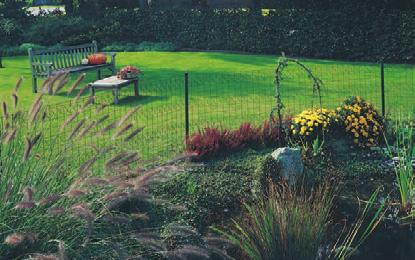

40 Plase sudate Luxanet si Luxursus sunt garduri decorative care permit crearea unui aspect de gradina original. Luxanet / Luxursus Avantaje Ideal pentru straturile de flori Design-ul tipic al gardurilor bordurate a fermecat deja generatii de amatori de gradinarit. Ambele garduri sunt cunoscute ca solutii ideale pentru straturile de flori: ele protejeaza rasadurile si aduc un plus de decorare. Rigiditate Ochiul Luxanet combina rigiditatea plaselor de gard sudate cu o margine dubla si un design elegant. Firele orizontale cu curbe largi se intalnesc in mijlocul ochiului. Alternanta firelor orizontale ondulate fac gardul original si decorativ. Stil decorativ Luxursus este un gard elegant, impletit, care combina perfect stilul de parc cu cel de gradina, datorita deschiderii sale si a structurii traditionale. In plus, Luxursus este usor de instalat in jurul fiecarui strat de flori. Luxanet si Luxursus sunt recomandate in mod special pentru imprejmuirile decorative ale parcurilor si gradinilor.

41 Luxanet Luxanet este un gard sudat rezistent, realizat prin galvanizarea firelor de otel cu continut scazut de carbon si acoperite dupa aceea cu poliester. Firele impletite si tesatura astfel obtinuta, sunt sudate in punctele de intersectie. Ochiul Dimensiunea ochilor este 76,2 x 76,2. Plasa de gard Luxanet are in plus un fir la partea superioara si la cea inferioara unde plasa este cea mai vulnerabila. Aceasta margine dubla confera plasei de gard Luxanet o extra rigiditate. Diametrul firelor 1,80-2,20 Stalpii Stalpi Bekaclip -P Stalpi Bekaclip -P Multistick Acoperire Rolele sunt facute din fire galvanizate. Un proces de pre-tratament garanteaza o aderare perfecta a peliculei de PVC la suprafata produsului. Luxursus Ochiul Marimea ochiurilor este 150 x 90. Luxursus este fabricat din fire plastifiate din otel cu continut scazut de carbon si un fir interior galvanizat. Firele orizontale sunt ondulate alternativ. La partea de sus firele sunt usor indoite pentru a capata rezistenta. Diametrul firelor - orizontale: 1,55-2,40. - verticale: 2,00-3,00 (sau 2,40-3,25 pentru inaltimea de 120 cm). Stalpii Stalpi Bekarond -P Multistick Acoperire Firele sunt galvanizate si apoi acoperite cu plastic. Culori Verde RAL 6073 Culori Verde RAL 6073 Inaltimea gardului SORTIMENTUL LUXANET Lungimea rolei m 4 / /25 9 / Inaltimea gardului SORTIMENTUL LUXURSUS Lungimea rolei m / / / Plasa sudata

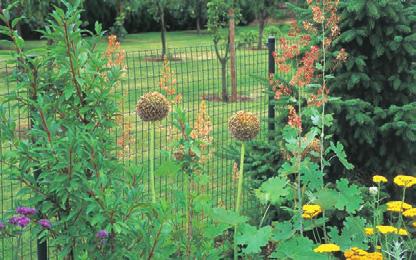

42 Plasa sudata Sistemul Pantanet este un sistem total, compus din plase de gard sudate galvanizate si acoperite cu poliester, sub forma de role, si stalpi corespunzatori. Ideal pentru gradini si parcuri. Pantanet Avantaje Estetic si discret Durata mare de viata Firele sunt galvanizate, sudate rezistent si acoperite cu poliester cu maxima aderenta. Stalpii Bekaclip sunt galvanizati in interior si exterior, plastifiati si oferiti cu capac de plastic. Instalare rapida si corecta Stalpii Bekaclip cu banda de fixare garanteaza o instalare rapida profesionala cu tensionarea optima a plasei. Este necesara o dotare minima. Doua sortimente specific de stalpi sunt disponibile pentru instalare proprie. Sistem complet Sistemul Pantanet este un sistem complet cu o gama mare de inaltimi ale rolelor, stalpi Bekaclip si un sortiment divers de porti batante si culisante. Gradini private Parcuri Şcoli

43 Ochi Plasa galvanizata, fabricate din sarma galvanizata, de rezistenta, şi acoperită cu un strat de material plastic. Firele orizontale au o indoitura la fiecare ochi de plasă, pentru rezistenta. La 25,4 fata de partea superioara şi la partea de jos, plasa este întărita cu un al doilea fir (cu excepţia Pantanet Light). Acoperirea Rolele sunt facute din sarma galvanizata. Un proces de pre-tratament garanteaza aderenta PVC pe suprafata produsului. Porti Sistemul Pantanet este complet şi ofera siguranţă fiind echipat cu porţi de înaltă tehnologie de tip Fortinet sau Robusta : porti simple si duble. si porti batante si culisante. Culori Gard: verde 6073, antracit (numai Pantanet Family) Stalpi: verde RAL 6005, antracit (numai Bekaclip ) Instalare profesionala Stalpii Bekaclip Stalpii de tensionare şi stalpii intermediari sunt echipati cu o flanşă de fixare şi au un profil exterior rotund. Se livreaza cu capace din material plastic la partea superioara Se fixeaza cu clipsuri de inox. Stalpi rotunzi sudati Pe interior si exterior sunt galvanizati cu un strat min. de 275 g/m² (pe ambele parti) conform normei Euro 326. Galvanizati si acoperiti cu un strat de poliester cu grosimea min. de 60 microni. Instalare proprie Stalpi Bekaclip -P Stalpi cu profil rotund, in culoare PVC întăriti cu sârmă calita din oţel cu continut mare de carbon. Cu banda de fixare a ochiului şi capac cu logo-ul Betafence. Stalpi Bekarond-P Stalpi rotunzi, in culoare PVC, intariti cu sarma calita din otel cu continut mare de carbon. Cu 1 fir de sustinere in capac cu logo-ul Betafence. Stalpi din PVC de colt, intermediar & tensionare* Bekarond -P Bekaclip -P Gard Ø Lungime Lungime ** Lungimea rolei: 25 m - pentru unele modele de asemenea m *De preferat a nu se utilize cu Pantanet Protect - **numai cu Pantanet Family PLASA PANTANET Diametru fir Rezistenta la tensionare a firului Tip Dimensiune ochi Orizontal Vertical Orizontal Vertical Pantanet Protect 50,8 x 50,8 2,50 2, N/ N/ 2 Pantanet Family 1,6 x 50,8 2,50 2, N/ N/ 2 Pantanet Garden 1,6 x 63,5 2,20 2, N/ N/ 2 Pantanet Light 1,6 x 76,2 2,20 2, N/ N/ 2 SORTIMENT PANTANET PROTECT & FAMILy Stalpi de tensionare Bekaclip Stalpi rotunzi de ancorare (vantuire) Stalpi intermediari Bekaclip Înălţimea totală* Gard Sârmă ghimpată Lungime Ø Grosime placii de oţel Lungime Ø Grosime Lungime Ø Grosime placii de oţel , , , , , , , , , , , , , , ,50 Lungimea rolelor: 25 m 41 Plasa sudata

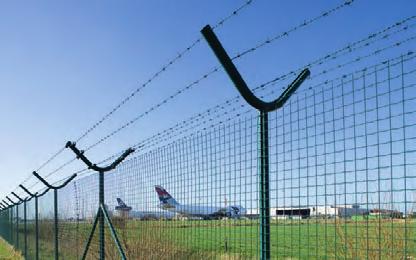

44 Plasa sudata Sistemul Fortinet este un sistem total, compus din role de gard acoperite cu material plastic şi stalpi Bekaclip, ideal pentru cladiri industriale, aeroporturi si zone militare. Fortinet Avantaje Rigiditate Un gard rigid, construit din ochiuri cu sârmă sudată. Longevitate mare Firul este galvanizat, sudura rezistenta la fiecare intersectie si acoperit cu un strat de plastic de mare aderenta. Stalpii Bekaclip sunt galvanizati în interior şi la exterior, acoperiti cu un strat din material plastic, cu un capac de plastic la partea superioara. Instalare rapida si fara greseala Stalpii Bekaclip cu banda de fixare garanteaza o instalare rapida profesionala, cu o tensionare optima a gardului. Se cere un minimum de accesorii. Sistem complet Sistemul Fortinet este un sistem complet cu o gamă variata de garduri. Sistemul Fortinet este un sistem complet cu gamă de garduri de diferite inaltimi. Medium Super Parcuri Scoli Stadioane Depozite Clădiri industriale Cladiri publice Aeroporturi Zone militare Posibil Recomandat Ideal Fortinet Medium Fortinet Super

45 Ochiurile Ochiuri sudate (50,8 x 50,8 ) din sarma galvanizata, sudata electric la fiecare intersectie si apoi plastifiate. Firele orizontale au o indoitura la fiecare ochi de plasă. Ochiurile de 150 cm şi mai mari au terminatii la 25,4 pe o parte, plasate în partea superioară sau în partea de jos. Lungimea rolelor: 25 m. Acoperire Rolele sunt facute din fire de sarma galvanizate. Un proces de pre-tratament garanteaza aderarea perfecta a pelicului de PVC pe suprafata produsului. Porti Sistemul Fortinet este completat de o gama de porţi de înaltă tehnologie, de tip Fortinet sau Robusta : porti batante si culisante simple sau duble. Culori Plasa de gard: verde 6073 Stalpi: verde RAL 6005 Stalpi Sistemul Fortinet cu stalpi tubulari sudati Bekaclip dau garanţia unui gard optim. Stalpii de tensionare si intermediari sunt echipati cu o flanşă de fixare şi au un profil rotund la exterior. Ei sunt completati cu un capac din plastic. Clipsurile de fixare sunt din otel inoxidabil. Sunt galvanizati la exterior si interior cu un strat minim de grosime 275 g/m² (pe ambele parti), conform cu Euronorm 326. Galvanizati şi acoperiti cu un strat de poliester cu grosimea mimima a stratului, de 60 de microni. Înălţimea totală* TIPURILE FORTINET Diametru fir Rezistenta la tensionare a firului Tip Dimensiune ochi Orizontal Vertical Orizontal Vertical Fortinet Medium 50,8 x 50,8 2,95 2, N/ N/ 2 Fortinet Super 50,8 x 50,8 3,50 3, N/ N/ 2 Dimensiune ochi Sârmă ghimpată Lungime SORTIMENT FORTINET MEDIUM Stalpi tensionare Bekaclip Stalpi rotunzi de ancorare (vantuire) Stalp intermediar Bekaclip Ø Grosimea placii de oţel Lungime Ø Grosimea placii de oţel Lungime Ø Grosimea placii de oţel , , , , , , , , , , , , , , , , , ,00 Cu un rând de sârmă ghimpată , , , , , ,50 Cu trei rânduri de sârmă ghimpată , , , , , ,50 Cu braţ inclinat read , , , read , , , read , , ,00 SORTIMENT FORTINET SUPER , , , , , , , , , , , ,00 Cu un rând de sârmă ghimpată , , , , , ,00 Cu trei rânduri de sârmă ghimpată , , , , , ,00 Cu braţ inclinat read , , , read , , , read , , ,00 43 Plasa sudata

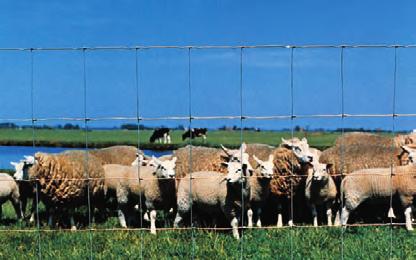

46 Ochiuri tesute si innodate Ursus, este solutia ideala pentru delimitarea luncilor, pentru ferme şi cresterea animalelor. Ursus pentru ferme si cresterea animalelor Avantaje Ursus Datorita stratului special de protectie Zincalu, durata de viata a sârmei, creste cu cel puţin 50%, în comparaţie cu galvanizarea masiva. Un sortiment selectat este disponibil cu un strat de protecţie suplimentar verde pe stratul Zincalu : Ursus Green. Noul strat de protectie Zincalu Green, creşte durata de viaţă a gardului, şi se integrează perfect în mediul inconjurator. Gardul Ursus este foarte usor de instalat, şi mărimea sortimentului se potriveste pentru o gamă largă de aplicaţii. Ursus Heavy Diametrul gros al firului de sârmă şi nodul foarte puternic Ursus maresc gradul de rigiditate şi rezistenţa al gardului. Invelisul Zincalu Super mareste durata de viaţă. Ursus Heavy AS Acest gard oferă aceleaşi avantaje ca si Ursus Heavy, dar combinat cu un grad ridicat de extensibilitate a firelor orizontale ofera o creştere a rezistentei odata cu micsorarea diametrului sarmei. Aceasta reduce greutatea rolei şi permite mărirea distanţei dintre stalpii intermediari, rezultând o instalare mai rapidă şi mai ieftina. Ursus este recomandat pentru ovine, caprine, pui, raţe, gâşte şi pentru alte animale mai mici. Ursus Heavy si Ursus Heavy AS sunt recomandate pentru vite ca: bovine, porci, vaci, cerbi, etc...

47 Ursus Light Acoperire: zincalu Super Diametrul firului si rezistenta la tensionare: Firul orizontal: Ø 1,90-700/900 N/ 2 Firul vertical: Ø 1,90-400/550 N/ 2 Firul de la marginile de sus si de jos: Ø 2,45-650/850 N/ /6/15 80/6/15 80/8/15 95/9/15 95//15 0/8/15 0/16/15 120/15/15 130/11/15 130/18/15 145/19/15 200/22/ Inaltimea rolei cm Nr. fire orizontale URSUS LIGHT Role cu lungime 50 m Distanta dintre firele verticale cm /6/ /8/ /9/ // /8/ /16/ /15/ /11/ /18/ /19/ /22/15 Tip Ursus Heavy Ursus Heavy AS Acoperire: zincalu Super Diametrul firului si rezistenta la tensionare: Firul orizontal: Ø 3,00-600/800 N/ 2 Firul vertical: Ø 3,00-600/800 N/ 2 Firul de la marginile de sus si de jos: Ø 3,70-550/750 N/ 2 Nod Ursus : Ø 3,00-400/550 N/ 2 Acoperire: zincalu Super Diametrul firului si rezistenta la tensionare: Firul orizontal: Ø 2, /1350 N/ 2 Firul vertical: Ø 2,50 650/850 N/ 2 Firul de la marginile de sus si de jos: Ø 3,00-50/1250 N/ 2 Nod Ursus : Ø 3,00 400/550 N/ Inaltimea rolei cm Nr. fire orizontale URSUS HEAVy Role cu lungime 50 m Distanta dintre firele verticale cm /8/ /6/ // /7/ /11/ /12/15 Inaltimea rolei cm URSUS HEAVy AS Nr. fire orizontale Role cu lungime 75 m Distanta dintre firele verticale cm /9/15 Role cu lungime 50 m /14/ /15/15 Tip Tip ,5 7,5 7,5 7, ,5 12,5 7,5 7,5 7,5 7, ,5 12,5 7,5 7,5 7,5 7,5 12,5 12,5 7,5 7,5 7,5 7, ,5 12,5 7,5 7,5 7,5 7,5 12,5 12,5 7,5 7,5 7,5 7,5 80/8/15 0/6/15 0//15 120/7/15 120/11/15 140/12/15 120/9/15 180/14/15 200/15/15 Ursus Heavy Ursus Heavy AS 45 Ochiuri tesute si innodate

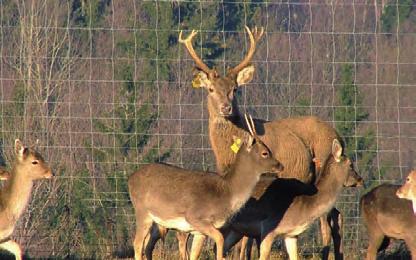

48 Plasa tesuta & innodata Betafence a dezvoltat trei tipuri de garduri specifice pentru drumurile forestiere şi autostrazi: Ursus AS Light, AS Medium si AS Super. Ursus pentru silvicultură, cai feroviare şi autostrăzi Avantaje Gama Ursus AS ofera (extensibilitate mare) un produs professional solid. Datorita utilizarii de fire de înaltă rezistenta la tensionare, are un grad crescut de rezistenta la impact şi deformare. Datorită acestor calităţi excepţionale, stalpii trebuiesc doar pozitionati la fiecare 8 pana la metri, ceea ce face ca instalarea gardurilor Ursus sa merga de 3 x mai rapid decât alte sisteme. Ursus AS Light Greutatea mica dar de mare forta. Dimensiunile mici ale ochiului din partea de jos a gardului permite mai multe aplicaţii. Ursus AS Medium Sarma mai groasa da rezistenta crescuta gardului. Gama mare de dimensiuni, se potriveste tuturor aplicatiilor. Ursus AS Super Firele mai mari combinate cu invelis Trigalv dau maximum de performanta. Ursus Heavy AS Acest gard oferă aceleaşi beneficii ca si Ursus Heavy. Combinat cu un grad ridicat de extensibilitate a firelor orizontale duce la creşterea rezistentei odata cu micsorarea diametrului firelor. Aceasta reduce greutatea rolei şi permite mărirea distanţei dintre stalpii intermediari, rezultând o instalare mai rapidă şi mai ieftina. Se monteaza de-a lungul cailor ferate şi autostrăzilor. Ursus AS Light şi Medium sunt recomandate pentru a impiedica patrunderea animalelor salbatice ca de exemplu: cerbi, porci sălbatici, iepuri salbatici. Ursus AS Super se recomandata pentru delimitarea suprafetelor unde densitatea animalele salbatice este mare.

49 Ursus AS Light Acoperire: Trigalv Firul orizontal: Ø 1,60 (+/-0,09 ) - 10/1300 N/ 2 Firul vertical: Ø 1,60 (+/-0,09 ) - 400/550 N/ 2 Firul de la marginile de sus si de jos : Ø 2,00 (+/-0,09 ) /1400 N/ 2 Tip Inălţime rola cm Nr fire orizontale Distanţa dintre firele verticale cm URSUS AS LIGHT Greutate role kg Numărul de role pe palet Role de m Ursus AS Medium Acoperire: Trigalv Firul orizontal: Ø 2,00 (+/-0,09 ) /1400 N/ 2 Firul vertical: Ø 1,90 (+/-0,09 ) - 400/550 N/ 2 Firul de la marginile de sus si de jos: Ø 2,50 (+/-0,12 )- 1150/1350 N/ 2 150/13/ , /15/ , /20/ , /23/ , /24/ , /22/ ,2 16 URSUS AS MEDIUM Role de m Ursus AS Super Acoperire: Trigalv Firul orizontal: Ø 2,50 (+/-0,12 ) /1350 N/ 2 Firul vertical: Ø 2,50 (+/-0,12 ) - 400/550 N/ 2 Firul de la marginile de sus si de jos: Ø 3,00 (+/-0,12 ) - 50/1250 N/ 2 200/17/ , /22/30* ,5 12 Role de m 160/15/ , /20/15* , /23/ , /24/ , /17/ , /25/ ,0 14 URSUS AS SUPER Ursus Heavy AS Acoperire: zincalu Super Firul orizontal: Ø 2,50 (+/-0,12 ) /1350 N/ 2 Firul vertical: Ø 2,50 (+/-0,12 ) - 650/850 N/ 2 Firul de la marginile de sus si de jos: Ø 3,00 (+/-0,12 ) - 50/1250 N/ 2 Role de 50 m 200/17/ , /22/ ,0 12 URSUS HEAVy AS Role de 50 m 180/14/ /15/ Dimensiunile ochiului Ursus AS Light Ursus AS Medium Ursus AS Super Ursus Heavy AS 47 Ochiuri tesute si innodate

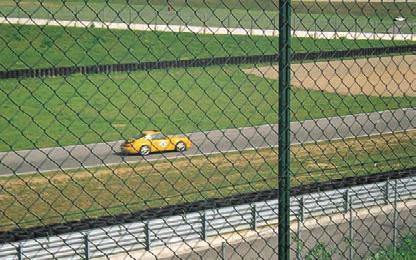

50 Plasa intretesuta & innodata Sistemul Resitor este un sistem de imprejmuire care se retine pentru forma sa ca si pentru elasticitate. Consta in plasa din fire impletite sub forma rombica ce are o metoda usoara si eficienta de instalare. Resitor Avantaje De retinut prin forma si elasticitate Resitor are fire cu miez solid prin care este mentinuta forma gardului. Acest lucru confera o instalare facila. Elasticitatea este data de firele intretesute. Durata mare de viata Tehnologia de acoperire Betafence este dovada lucrului facut perfect si garanteaza o durata de viata foarte mare. Dupa galvanizare firul este acoperit cu un strat extra protector si durabil de PVC. Suport pentru plantele cataratoare Resitor poate fi instalat cu o sina la partea superioara care il face ideal pentru imprejmuiri acoperite cu vegetatie. Dimensiunea potrivita a stalpilor este indicata. Sistemul Resitor este recomandat pentru imprejmuirile profesionale ale gradinilor si curtilor, terenurilor de joaca, si terenurilor de sport, terenurilor de tenis, fabricilor si atelierelor.

51 Plasa Facuta di fir de otel dur cu torsiune simpla. Ochiul are forma de romb. Marginile sunt imbinate la ambele parti. Tip 50/3,70: o parte imbinata iar cealalta parte cu terminatii. Lungimea rolei: 25 m. Dimensiunea ochiului Fir Ø Forta de tractiune 45 2, N/ , N/ ,70 * N/ ,50 ** N/ 2 * H = 4 m / L = 18,50 m ** L = 12,50 m Stalpi Stalpi rotunzi din teava sudata. Forta de tractiune a otelului: 320 la 5 N/², conform cu norma EN 326. Stalpii de tensionare si intermediari sunt completati cu un fir de sustinere aflat la 40 de la partea superioara a stalpului. Stalpii cu inaltime de 30 si mai mari au cate un fir de sustinere la fiecare 495. Firul de sustinere este facut din poliamida intarita cu fibra de sticla si insotit de cleme din otel inoxidabi. Stalpii au capac de plastic. Pentru vegetatie, distanta intre stalpi si diametrul stalpilor trebuie adaptata situatiei. Fixarea - Firele de aliniere & legatura - Coliere de tensiune - Fire de tensionare - Bare de tensionare - Rame superioare - Brate indoite - Sarma ghimpata plastifiata Porti Sistemul Resitor este completat de o gama de porti de inalta tehnologie, de tip Fortinet sau Robusta : porti simple sau duble, batante sau culisante. Tehnica de acoperire Firele de otel sunt galvanizate si apoi plastifiate. Stalpii sunt galvanizati atat pe interior cat si pe exterior (strat min. 275 g/m², pe ambele parti) conform cu norma Euro 326. Apoi se aplica un strat adeziv si in final stalpii sunt plastifiati (min. 60 microni). Culori Gard: verde Stalpi: verde RAL Inaltime totala Inaltime totala gard SORTIMENTUL SISTEM RESITOR Dimensiunea stalpilor Inaltime asamblat Stalpi rotunzi de intindere Stalpi rotunzi de tensionare Stalpi intermediari rotunzi Ochi Sarma ghimpata Lungime Ø Grosime otel Lungime Ø Grosime otel , , , , , , , , , , , , , , , * 60 2, ,50 30* 48 1, * 76 2, , * 60 2, * 76 2, , * 60 2,00 Cu rama sus , , , , , , * 60 2,00 30* 48 1,50 Cu un rand de sarma ghimpata , , , , , , , , , * 60 2, ,50 30* 48 1,50 Cu brat indoit * 60 2, ,50 30* 48 1, * 60 2, , * 48 1,50 (*) stalpi cu orificii pentru suporturile firului la fiecare 495 Lungime Ø Grosime otel 49 Ochiuri tesute si innodate

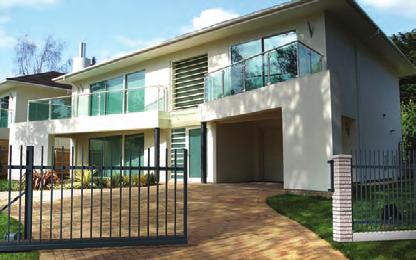

52 Controlul accesului Porţi autoportante Egidia, sisteme care funcţionează sigur, infailibil, fără zgomot, indiferent de condiţiile atmosferice. Porţi autoportante Egidia Avantaje Construcţia Egidia este autoportantă în înţelesul total al cuvântului - aripa nu necesită suport special, şi în general construcţia întregii portii nu necesită stâlpi suplimentari. Aspectul Aspectul simplu şi universal fac ca poarta Egidia să se potrivească cu foarte multe tipuri de gard şi împrejmuiri. Securitatea Montarea sistemului rezistent la rulare şi coroziune a rolelor este unul eficient. Calitatea înaltă a acoperirii Porţile Egidia sunt fie zincate fie zincate şi vopsite, asigurând metalul împotriva coroziunii pentru multi ani. Sistemul de echilibru Asigură mişcarea uniformă a porţii. Porţile Egidia sunt o alegere foarte bună pentru construcţiile familiale, pentru parcuri, pentru depozite sau firme. Egidia Palisada Egidia 3D

53 Aripa porţii Construcţia ramei realizată prin sudare a profilelor in poziţie verticală 40 x 40, orizontală 60 x 40. Dimensiunea grinzii de jos 75 x 65. Două perechi de role de rulare şi una de conducere aflată în partea de sus a aripii. Porţile sunt echipate cu sistem de prindere al aripiilor precum. Porţi automate înzestrate cu propulsie, o telecomandă cu 4 canale, setul de celule fotoelectrice şi lampă de avertisment. Accesorii Celulele fotoelectrice precum şi telecomanda cu 4 canale sunt opţionale. Umplerea porţilor Se găsesc în două varaiante de umplere: - profile tip palisadă de 30 x 18 la o distanţă de 1. - sau umplere tip Nylofor 3D. Modul de livrare a porţii Stâlpul principal al porţii se compune din colţar 0 x 75, plăcile din oţel şi stâlpul 80 x 80. Stâlpul final este de 80 x 80 şi este disponibil doar la cerere. Tehnologia de acoperirea a porţii Zincate sau zincate şi acoperite cu un strat de vopsea. Marca CE Porţile Egidia sunt marcate cu CE conform normei 89/6/CE privind produsele din construcţii şi îndeplinesc normele EN pentru porţi industriale, de garaj sau pentru curţi. Culori Versiunea zincată RAL 6005, sau antracit metalizat. Informaţii suplimentare Sunt accesibile pe dreapta sau pe stânga. Ca să se stabilească corect direcţia de deschidere, se va privi din afara posesiei spre locul porţii. Lăţime Înălţime Înălţimea porţii de la fundaţie PORţI AUTOPORTABILE EGIDIA Dimensiunile stâlpului Înălţimea stâlpului Înălţimea aripii Spatiul de acces Spatiul total necesar x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x Controlul accesului

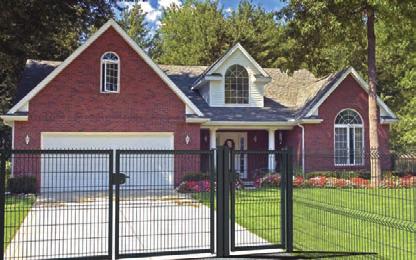

54 Controlul accesului Porţile şi porţile duble Egidia cu sistem universal de umplere se adapteaza şi se armonizează cu orice tip de împrejmuire. Porţile şi porţile duble Egidia Avantaje Construcţie solidă Toate elemenetele porţii duble, cu aripi, Egidia, sunt o construcţie solidă, uşoare şi rezistente datorită ramei şi umplerii cu palisadă 3D. Efectul aspectului Simplu şi universal, fac ca porţile Egidia să armonizeze cu orice tip de împrejmuire. Calitatea înaltă a acoperirii Porţile Egidia sunt disponibile în varianta zincată sau zincată şi vopsită. Montaj rapid Porţile Egidia se montează rapid, cu un număr minimal de accesorii. Porţile Egidia sunt o alegere foarte bună pentru construcţiile familiale, pentru parcuri, pentru depozite sau firme. Egidia Palisada Egidia 3D

55 Rama Rama este din profile de oţel de secţiune pătrată, 40 x 40 (până la 4,00 m) sau 50 x 50 (pentru porţi între de la 4,5 m la 6,0 m) Sistem special de reglare a sistemului de închidere şi încuiere, uşurează închiderea şi deschiderea cu uşurinţă şi din interior şi din exterior. Poarta cu două aripi sunt echipate cu zăvor pasiv din aluminiu şi oţel zincat. Accesorii Porţile şi porţile cu aripi Egidia sunt disponibile cu sistem de închidere cilindric sau sistem complet de reglare. Umplerea porţilor Sunt disponibile în două variante - cu palisadă - cu Nylofor 3D. Stâlpii Din profile de 80 x 80, 0 x 0 sau 120 x 120 care conţin şi capace. Tehnologia de acoperire, laminare Zincate sau zincate, zincate şi vopsite. Marca CE Porţile Egidia sunt marcate cu CE conform normei 89/6/CE pivind produsele din construcţii şi îndeplinesc normele EN pentru porţi industriale, de garaj sau pentru curţi. Cele duble sunt disponibile cu zăvor vertical. Porţile sunt disponibile în sistem manual dar şi in sistem automat. Culori Versiunea zincată RAL 6005, sau antracit metalizat. PORţILE SIMPLE EGIDIA PORTILE CU 2 ARIPI (DUBLE) EGIDIA Lăţime Înălţime Profilul stâlpului Înălţimea stâlpului x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x Lăţime Înălţime Profilul stâlpului Înălţimea stâlpului x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 80 x x 0 x x 0 x x 0 x x 0 x x 0 x x 0 x x 120 x x 120 x x 120 x x 120 x x 120 x x 120 x Controlul accesului

56 Porti Portile Bekafor Classic sunt disponibile in varianta simpla si dubla cu umplutura model Bekafor Classic pentru o combinatie perfecta cu panourile Bekafor Classic. Bekafor Classic AVANTAJE - Rama, umplutura tip Bekafor Classic si sistemul stalpilor au o constructie extreme de rigida. - Accesoriile limitate permit o instalare rapida. - Se potriveste perfect cu panourile Bekafor Classic. Rama Rama este facuta din teava patrata 40 x 40, cu umplutura Bekafor Classic sudata. Stalpi Stalpii Bekaclip sunt facuti din teava sudata cu capac. Panourile Bekafor Classic pot fi fixate direct pe stalpii portii prin intermediul colierelor Bekafor, cu diametrul 60, livrate cu portile. Accesorii Portile Bekafor Classic au un butuc de inchidere inclus precum si balamale reglabile pentru o imbinare perfecta. Portile duble sunt prevazute cu un bolt de blocare la sol montat intr-un ghidaj si o placa de baza. Orificiul de blocare si manerul sunt facute din plastic. Tehnica acoperirii Invelis organic dublu: KTL si poliester. Culori Verde RAL 6005, antracit & unele tipuri unicat in alb RAL 90. Latime SORTIMENTUL PORTILOR BATANTE SIMPLE BEKAFOR CLASSIC Inaltime Latime aripa Distanta intre stalpi (din centru in centru) Latime totala ,5 48,5 1168, ,5 48,5 1168, ,5 48,5 1168, * 966,5 48,5 1168, * 966,5 48,5 1168,5 Latime SORTIMENTUL PORTILOR BATANTE DUBLE BEKAFOR CLASSIC Inaltime Latime aripa Distanta intre stalpi (din centru in centru) Latime totala * 1466, * 1466, * 1466, * 1466, * 1466, * nu sunt disponibile in alb Controlul accesului 54 Portile Bekafor Classic sunt proiectate pentru a se imbina perfect cu gardurile realizate din panouri Bekafor Classic.

57 Porti Portile Bekafor Prestige sunt disponibile intr-un singur model. Umplutura lor este in armonie perfecta cu gardul decorativ din panou de tip Bekafor Prestige. Bekafor Prestige AVANTAJE - Design-ul este complet uniform cu panourile Bekafor Prestige. - Panourile pot fi fixate direct pe stalpii portilor. - Rama, umplutura si sistemul stalpilor ofera o constructie rigida. - Accesoriile reduse permit o instalare rapida. Rama Teava patrata 40 x 40, in dreapta si in stanga umpluturii. Umplutura are exact acelasi design ca al panourilor Bekafor Prestige, dar ofera o super rezistenta aripii portii prin diametrele mai mari ale firului. Stalpi Stalpii Bekaclip sunt facuti din teava sudata cu capac. Panourile Bekafor Prestige pot fi fixate direct pe stalpii portilor prin intermediul colierelor Bekafor, de diametru 60, livrate cu portile. Accesorii Portile Bekafor Prestige au un butuc de inchidere inclus si sunt prevazute cu balamale reglabile pentru o imbinare perfecta. Orificiul de blocare si manerul sunt facute din plastic. Tehnica de acoperire Galvanizate si plastifiate. Culori Verde RAL antracit SORTIMENTUL PORTILOR BATANTE SIMPLE BEKAFOR PRESTIGE Latime Inaltime* Latimea aripii Distanta intre stalpi (din centru in centru) Latimea totala * mijlocul portii Portile Bekafor Prestige sunt proiectate sa se imbine cu gardurile din panou Bekafor Prestige pentru zonele rezidentiale. 55 Controlul accesului

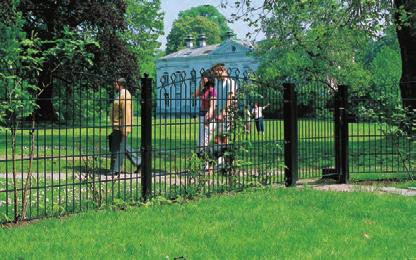

58 Porti Portile batante simple si duble Decofor au o umplutura Decofor Arco pentru o combinare perfecta cu gardurile decorative din panouri de tip Decofor Arco si Recto. Portile Decofor Avantaje Design Design-ul este in armonie perfecta cu panourile Decofor Arco si Recto. Foarte rigide Rama, umplutura si sistemul stalpilor sunt o constructie extrem de rigida. Instalare rapida. Accesorile reduse permit o instalare rapida. Calitatea acoperirii Portile Decofor primesc cel mai bun invelis anticoroziv care exista in mod obisnuit pe piata: mai intai, portile primesc un strat protector. Peste acesta vine un invelis din poliester care satisface cele mai inalte norme in domeniul luciului, duritatii si aderentei. Portile Decofor sunt ideale pentru zone rezidentiale, parcuri, piscine, etc...

59 Rama Rama portii este facuta din teava dreptunghiulara de otel cu profil de 60 x 40. Balamale reglabile permit aripilor sa se deschida la 180º. Sistemul de inchidere este compus dintr-un orificiu de blocare, un dispozitiv antiblocare, o incuietoare cu butuc si maner. Portile duble sunt oferite cu un bolt la partea de jos pentru a fi ancorat in partea centrala a placii suport. Rama umpluturii panoului Panoul Decofor Arco cu ochiul de 200 x 65 este sudat in rama portii. Porti cu Decofor Recto la cerere. Accesorii Pentru fixarea pe perete, sunt disponibile balamale speciale. Tehnica de acoperire Galvanizate si plastifiate. Culori Portile Decofor sunt disponibile standard in negru modele in verde RAL 6005 si alb RAL 90. RAL 9005 si cateva Stalpi Profil: - porti simple: 80 x 80 x 3 - porti duble: 0 x 0 x 3 Ei sunt adaptati la diferite inaltimi ale gardurilor si completate cu capace sferice din metal. Sunt oferiti cu insertii pentru fixarea panourilor. Latimea aripii (lor) Inaltime SORTIMENTUL PORTILOR BATANTE DECOFOR ARCO Spatiul de acces Porti batante simple Profilul stalpilor portii Inaltimea stalpilor x 80 x x 80 x x 80 x x 80 x x 80 x Porti batante duble x 0 x x 0 x x 0 x x 0 x x 0 x Controlul accesului

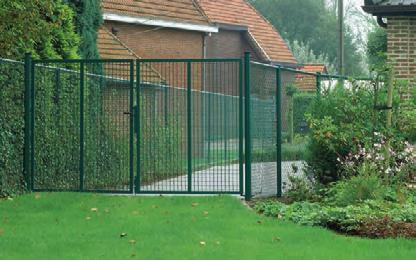

60 Controlul accesului Portile batante Fortinet se armonizeaza perfect cu diferite plase de garduri sub forma de role: Pantanet, Fortinet, Resitor. Portile batante Fortinet Avantaje Constructie foarte solida Toate elementele portilor batante Fortinet au o constructie foarte solida: rama, umplutura portii, stalpii, balamale si sistemul de inchidere. Un bun design Toate portile sunt finisate cu meticulozitate: racordurile sunt complet sudate si acoperite, si finisate cu plasa eleganta de tip Fortinet. Portile Fortinet se integreaza cu cel mai bun design. Calitatea acoperirii Portile Fortinet au cel mai bun invelis anticoroziv care exista in mod obisnuit pe piata: portile primesc mai intai un invelis protector. Peste acesta se adauga un invelis de poliester care satisface cele mai inalte norme in domeniul luciului, duritatii si aderentei. Instalare rapida Portile Fortinet sunt proiectate pentru o instalare rapid, cu un numar de accesorii limitat la minimum. Portile batante Fortinet sunt o solutie ideala pentru garduri unde rigiditatea si design-ul sunt importante: gradini si curti, parcuri, terenuri de tenis.

61 Rama Rama portii este facuta din teava patrata de otel cu profil de 40 x 40. Cu placuta cu brand-ul Betafence. Umplutura ramei Plasa Fortinet cu ochi patrat de 50 x 50 este sudata in rama portii. Firele orizontale au o indoitura la fiecare ochi. Stalpi Sunt adaptati la diferitele inaltimi ale gardurilor si au capac de plastic. Tehnica acoperirii Invelis dublu organic: KTL si poliester. Lisad Portile Fortinet au un butuc de inchidere integrat in rama. Potile sunt prevazute cu balamale reglabile pentru o imbinare perfecta. Un carlig de prindere a portii este disponibil separat. Portile duble sunt prevazute cu bolt si placa de baza. Culori Portile Fortinet sunt disponibile in verde RAL RAL 6005 si cateva tipuri in negru Orificiul de blocare, boltul de ghidare si manerul sunt facute din plastic. Placa frontala si bolturile sunt inoxidabile. Pentru portile duble 3000 x 1750/1950 si 4000 x 1750/1950 este prevazut un inchizator profesional cu un sistem de fixare in sol. Placa frontala si bolturile sunt inoxidabile. Latime Inaltime SORTIMENTUL PORTILOR BATANTE SIMPLE FORTINET Latimea corecta a aripii Distanta intre stalpi Spatiul necesar Ø stalpului portii Latime Inaltime SORTIMENTUL PORTILOR BATANTE DUBLE FORTINET Latimea corecta a aripii Distanta intre stalpi Spatiul necesar Ø stalpului portii x x 80 Porti cu latimea de 1,50-2,00-2,50-2,75-3,25-3,50 m sunt asamblate din componente de poarta standardizate 59 Controlul accesului

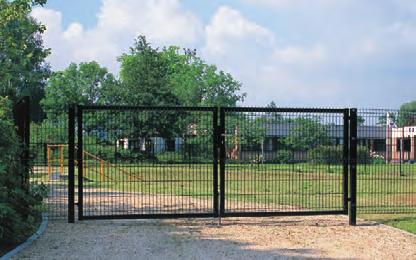

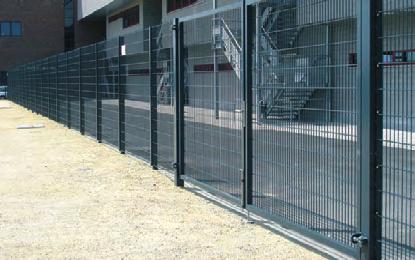

62 Controlul accesului Portile batante Nylofor sunt disponibile in versiune simpla si dubla cu umplutura Nylofor ca o combinatie perfecta cu panourile Nylofor. Portile batante Nylofor Avantaje Constructie rigida Toate elementele portilor batante Nylofor sunt o constructie extrem de rigida: rama, panourile Nylofor si sistemul stalpilor. Reglaje optime Sistemul de inchidere permite reglaje optime si este usor de instalat. Balamale complet reglabile Balamalele sunt reglabile si permit fiecarui canat o miscare de pana la 180º. Calitate inalta a acoperirii Portile batante Nylofor primesc cea mai buna acoperire care exista astazi. Instalare rapida Portile batante Nylofor sunt proiectate pentru o instalare rapida: accesoriile sunt limitate la minimum. Portile industriale batante Nylofor sunt recomandate oriunde securitatea industriala si siguranta sunt foarte importante: fabrici si ateliere, centre administrative, cladiri publice, terenuri de joaca si sport, scoli, parcuri, aeroporturi si zone militare.

63 Rama Rama este facuta din teava patrata de 60 x 60 sau 80 x 60, cu umplutura Nylofor sudata. Stalpi Stalpii patrati sunt facuti din teava sudata cu capac, iar portiunile de fixare pentru fixarea panourilor pe stalpii portii se fac prin intermediul clemelor speciale. Culori Verde RAL alb RAL 90. Alte culori: la cerere. Marcate CE Portile Nylofor sunt marcate cu insemnul CE in concordanta cu directiva Europeana: produse de constructie sub directiva (89/6/CE) si model testat conform standardului EN pentru usi si porti industriale, comerciale si de garaj. Accesorii Balamale: balamale reglabile, care permit aripilor o rotire la 180º Sistemul de inchidere: compus din orificiul de inchidere, dispozitiv antiblocare, butucul de incuiere si manerul incluse. Boltul de blocare la sol: pentru porti batante simple si duble. Facut din otel inox si atasat fiecarei aripi pentru a fi ancorat in placa central de pe sol (porti duble). Stalp cu banda de fixare Balama reglabila Acoperirea Galvanizate si plastifiate. Sistem de inchidere Bolt la sol SORTIMENTUL PORTILOR BATANTE NyLOFOR 3D Latime Inaltime Spatiul de acces Spatiul necesar includerii benzii de fixare Porti batante simple 00 30/1230/1530/1730/2030/ /1230/1530/1730/2030/ /1700* /1230/1530/1730/2030/ /2200** /1230/1530/1730/2030/ /1230/1530/1730/2030/ /33* Porti batante duble /1230/1530/1730/2030/ /3130* /1230/1530/1730/2030/ /4130** /1230/1530/1730/2030/ /1230/1530/1730/2030/ /6270* /1230/1530/1730/2030/ /8330* /1230/1530/1730/2030/ Alte dimensiuni la cerere *pentru inaltimi 2430 ** pentru inaltimi SORTIMENTUL PORTILOR BATANTE NyLOFOR F, 2D SI, 2D SUPER Latime Inaltime Spatiul de acces Spatiul necesar includerii benzii de fixare Porti batante simple 00 30/1230/1430/1630/1830/ Porti batante duble /1230/1430/1630/1830/ /1230/1430/1630/1830/ /4130* /1230/1430/1630/1830/ /1230/1430/1630/1830/ /1830/2030 la cerere la cerere /1830/2030 la cerere la cerere Alte dimensiuni la cerere - *pentru inaltimi: Controlul accesului

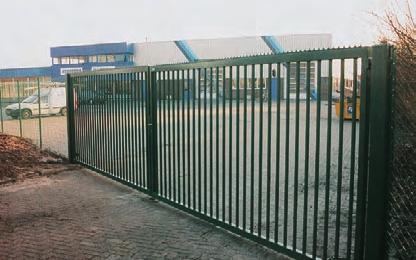

64 Controlul accesului Portile batante Robusta, simple si duble, cu umplutura tubulara, stalpi potriviti, balamale, sistem de inchidere si bolt de blocare la sol. Portile Batante Robusta Avantaje Costructie rigida Toate elementele portilor Robusta au o constuctie extreme de rigida: rama, bare patrate si sistemul stalpilor. Siguranta Distanta intre barele verticale este 1. Aceasta satisface cele mai inalte standarde de siguranta. Reglaje optime Sistemul de inchidere permite reglari optime si o instalare usoara. Balamale complet reglabile Balamalele sunt reglabile si permit fiecarui canat o rotire de 180º. Acoperire de inalta calitate Portile batante Robusta au cea mai buna protectie anticoroziva care exista astazi. Instalare rapida Portile batante Robusta sunt proiectate pentru instalare rapida: accesoriile sunt limitate la minimum. Portile industriale batante Robusta sunt recomandate oriunde securitatea industriala sau siguranta sunt cruciale: fabrici si ateliere, centre administrative, cladiri publice, terenuri de sport si joaca, scoli, parcuri, aeroporturi si zone militare.

65 Rama Rama este facuta din teava cu profil 60 x 60 sau 80 x 60, cu bare de 25 x 25, sudate la o distanta de 1. Partea zimtata de deasupra portii 2 m. Stalpi Stalpii patrati sunt facuti din teava sudata cu capac, si benzi de fixare pentru fixarea panourilor pe stalpii portii prin intermediul clemelor speciale. Marcate CE Portile Robusta sunt marcate cu insemnul CE conform cu directiva europeana: produse de constructie sub directiva (89/6/CE) si model testat conform cu standardul EN pentru usi si porti industriale, comerciale si de garaj. Accesorii Balamale: reglabile, permit aripilor sa se deschida la 180º. Sistem de inchidere: incuietoare canelata cu placa de inchidere cu zgomot. Furnizat complet cu manere, butuc de inchidere euro si 3 chei. Bolt de blocare la sol: in otel inox, fixat la fiecare aripa. Stalp cu banda de fixare Balama reglabila Tehnica de acoperire Galvanizate si plastifiate. Culori Verde RAL alb RAL 90. Alte culori: la cerere. Sistem de inchidere Bolt de blocare la sol Latime SORTIMENTUL PORTILOR BATANTE SIMPLE ROBUSTA Inaltime Spatiul de acces Latimea totala 00 30/1230/1530/1730/2030/ /1230/1530/1730/2030/ /1700* /1230/1530/1730/2030/ /2200** /1230/1530/1730/2030/ /1230/1530/1730/2030/ /33* /1230/1530/1730/2030/ /4360* Latime Alte dimensiuni la cerere *pentru inaltimi 2430 **pentru inaltimi SORTIMENTUL PORTILOR BATANTE DUBLE ROBUSTA Inaltime Spatiul de acces Latimea totala /1230/1530/1730/2030/ /3130* /1230/1530/1730/2030/ /4130** /1230/1530/1730/2030/ /1230/1530/1730/2030/ /6270* /1230/1530/1730/2030/ /8330** /1230/1530/1730/2030/ Controlul accesului

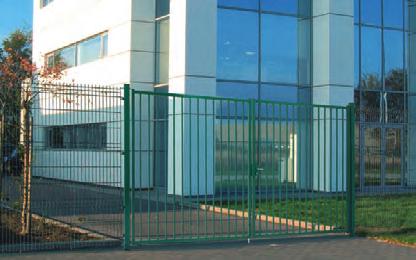

66 Controlul accesului Portile batante simple si duble Robusta Medium cu umplutura din bare, pot fi utilizate cu toate tipurile de sisteme de imprejmuiri. Aceste porti batante pot fi utilizate in toate configuratiile posibile (stanga, dreapta, interior, exterior). Portile batante Robusta Medium Avantaje Robustete (constructie rigida) Toate elementele portilor Robusta Medium sunt foarte rigide: rama, bare patrate si sistemul stalpilor. Rama este complet sudata. Siguranta Distanta intre barele verticale este de 1. Aceasta satisface cele mai inalte standarde de siguranta. Inchidere securizata Sistemul de inchidere din otel inoxidabil este usor de instalat in toate configuratiile. Boltul de 25 asigura un inalt nivel de securitate pe timpul noptii. Balamale reglabile Balamalele sunt reglabile si permit fiecarei aripi pentru deschidere o rotire de 90º. Acoperire de inalta calitate Portile batante Robusta Medium primesc cea mai buna acoperire care exista astazi. Instalare rapida Portile batante Robusta Medium sunt proiectate pentru o instalare rapida. Accesoriile sunt limitate la minim. Zone comerciale Zone industriale Fabrici Ateliere Parcuri Zone rezidentiale

67 Rama Rama este facuta din teava cu profil 40 x 40 sau 50 x 50, cu bare de 20 x 20, sudate la distanta de 1. Stalpi Stalpi patrati facuti din teava cu capac. Gauri pentru balamale pre - gaurite. Tehnica de acoperire Portile Robusta Medium sunt galvanizate. Apoi se aplica un strat de poliester (min. 0 microni). Culori Verde RAL 6005 Marcate cu insemnul CE Portile batante Robusta Medium sunt marcate cu insemnul CE conform cu directiva europeana: Directiva produse de constructie (89/6/CE) si model testat conform standard EN pentru porti si usi industriale, comerciale si de garaj. Accesorii Balamale Reglabile, permit aripilor portii sa se deschida pana la 90º. Pot fi adaptate la toate configuratiile posibile (stanga, dreapta, interior, exterior). Sistem de inchidere Sistem de inchidere de inalta calitate din otel inoxidabil in carcasa de aluminiu cu logo-ul Betafence. Furnizat cu manere de aluminiu si chei. Boltul lung de 25 asigura incuierea de siguranta pe timp de noapte. Bolt de fixare la sol Pentru portile batante duble, boltul de fixare la sol este montat prin intermediul unei pene care permite o instalare invizibila. Latime Inaltime SORTIMENTUL PORTII BATANTE SIMPLE ROBUSTA MEDIUM Diametrul stalpului portii Spatiul de acces Spatiul necesar 00 00/ x 60 x /1700/ x 80 x / x 60 x /1700/ x 80 x /1700/ x 80 x /1700/ x 0 x /1700/ x 0 x Latime Inaltime SORTIMENTUL PORTII BATANTE DUBLE ROBUSTA MEDIUM Diametrul stalpului portii Spatiul de acces Spatiul necesar / x 60 x /1700/ x 80 x /1700/ x 80 x /1700/ x 0 x /1700/ x 0 x Controlul accesului

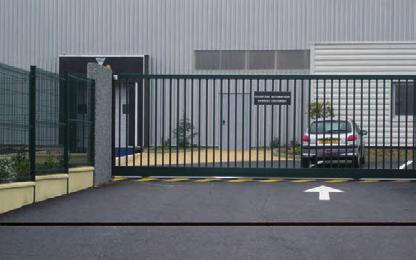

68 Controlul accesului Portile Robusta cu sina culisanta la partea de inferioara au sistemul de ghidare adecvat, o sina cu accesorii si sistem de inchidere cu lacat. Portile culisante pe sina Robusta Avantaje Siguranta operarii Portile Robusta sunt extreme de rigide datorita sectiunii lor si constructiei sudate. Siguranta Distanta intre barele verticale este de 1, pentru a preveni escaladarea lor. Adaptarea motorizarii si a sistemului de rulare pe sub grinda evita de asemenea accidentele. Sistemul de rulare total este integrat sub grinda. Sistem complet Poarta culisanta pe sina poate fi utilizata de asemenea impreuna cu portile batante Robusta. Armonizare Portile Robusta se integreaza armonios cu toate stilurile arhitecturale. Portile culisante Robusta se potrivesc oriunde siguranta operarii si securitatea au prioritate: fabrici si ateliere, centre administrative, constructii publice, terenuri de joaca si sport, parcuri publice, aeroporturi si zone militare.

69 Aripa portii Rama este construita in grinda 180 x 80 x 5 (de la 6,5 la 12 m), 140 x 60 x 3 (de la 3 la 6 m) si rama sudata 60 x 60 x 2. Bare de 25 x 25 x 1,5 sudate, cu o distanta de 1 intre bare. Oferita cu cilindru de incuiere. Rola integrata cu diametru de 150. Tipul sinei 65 x 25. Optional sisteme de siguranta de inalta calitate pentru toate inaltimile. Ghidarea portii Sistemul de ghidare cu stalpi asezati in cadru, la inceput si capat de cursa de 80 x 80 x 3 cu placi de baza sudate. Doua cadre in cazul spatiului de acces de 8 m. specifice Portile pot fi motorizate. Executii specifice la cerere. Tehnica de acoperire Portile Robusta sunt tratate cu cel mai bun proces de acoperire existent astazi: galvanizate in interior si exterior (minimum 275 g/m², pe ambele parti). Apoi se aplica un strat adeziv (epoxy) si in final portile sunt plastifiate (poliester) (min. 120 microni ambele straturi). Culori Verde RAL alb RAL 90 - gri RAL alte culori la cerere. Marcate cu insemnul CE Portile Robusta sunt marcate CE conform directivei europene; Produs de constructie directiva (89/6/CE) si model testat conform standardului EN pentru usi si porti industriale, comerciale si de garaj. Latime x inaltime Inaltimea portii de la fundatie PORTILE CULISANTE PE SINE ROBUSTA Inaltimea aripii Inaltimea stalpului Latimea aripii Spatiul de acces Lungimea totala necesara 3000 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Controlul accesului

70 Controlul accesului Design-ul, constructia si finisajul portilor culisante Robusta, sunt rezultatul experientei practice a montatorilor profesionisti bazata pe tehnologia Betafence know-how. Portile culisante in consola Robusta Avantaje Gama mare Exista 3 versiuni pentru portile culisante in consola, alegerea fiind determinata de marimea necesara a deschiderii. Fiecare din cele 3 tipuri de poarta, de la 3 la 12 m, poate fi echipata cu motorizare Bekamatic. Siguranta Distanta intre barele verticale este de 1, pentru a preveni escaladarea. Adaptarea sistemului de rulare pe sub grinda evita de asemenea accidentele. Sistem complet Poarta culisanta in consola poate fi de asemenea utilizata impreuna cu portile batante Robusta si panourile Robust. Siguranta operarii Portile Robusta sunt extreme de rigide datorita sectiunii lor si constructiei sudate. Sistem ingenios de tensionare Un sistem ingenios de tensionare este integrat in rama portii culisante in consola pentru a garanta o linie perfecta tot timpul. Pre-asamblare Portile culisante in consola Robusta sunt complet pre-asamblate in fabrica pentru a asigura o instalare rapida si fara probleme. Toate portile sunt livrate pe macara de descarcare vehicule. Portile culisante se potrivesc oriunde siguranta operarii si securitatea au prioritate: fabrici si ateliere, centre administrative, cladiri publice, terenuri de sport si joaca, parcuri publice, aeroporturi si zone militare.

71 Aripa portii - Structura sudata. - Oferita cu cilindru de incuiere (pentru porti manuale). - Sisteme de securitate de inalta calitate optionale pentru toate inaltimile. - Rama este furnizata cu role de ghidare la partea superioara si cea. inferioara pentru a intra perfect in cadrul de capat. - Doua seturi de role sub grinda pentru ghidarea pe orizontala si verticala. - Unele tipuri de porti au o rola pentru a sustine poarta la deschidere. Ghidarea portii - Stalpii de ghidare si si cei de capat au placi de baza sudate. - Stalpii de ghidare au 2 role de ghidare la partea superioara si o placa de baza integrata pentru instalarea unui set de role de ghidare situate sub grinda. - Stalpi speciali de ghidare cu circuit electronic integrat sunt utilizati pentru motorizare. - Stalpii de capat al portii ne-motorizate au un sistem de incuiere integrat. Sistemul de tensionare Un sistem estetic de tensionare integrat in rama garanteaza o linie Perfecta a portii. Tehnica de acoperire Portile Robusta sunt tratate cu cel mai bun proces de acoperire existent astazi: galvanizate pe interior si exterior (minimum 275 g/m², pe ambele parti). Apoi se aplica un invelis adeziv (epoxy) si in final portile sunt plastifiate (poliester) (min. 120 microni ambele straturi). Culori Verde RAL alb RAL 90 - gri RAL Alte culori: la cerere. Robusta 1650 Robusta 2000 Robusta 2800 Galvanizate Otel Poliester Epoxy DETALII TEHNICE Robusta 1650 Robusta 2000 Robusta 2800 Spatiul de acces de la 3 la 7 m de la 6 la 9 m de la 8 la 12 m Grinda 163 x 150 x x 160 x x 200 x 5 Rama 60 x 60 x 2 partea de sus 80 x 60 x 2 partea de sus 0 x 0 x 3 partea de sus Rama 25 x 25 x 1,5 verticale 80 x 60 x 3 (7,5-9 m) verticale 0 x 80 x 3 verticale Umplutura ramei 25 x 25 x 1,5 25 x 25 x 1,5 30 x 30 x 1,5 Distanta intre bare Manualul sistemului de ghidare cu cadru 80 x 80 x 3, cadru 80 x 80 x 3, cadru 0 x 0 x 3 cadru Stalp Bekamatic integrat motorizat interior 0 x 0 x 3, exterior 0 x 0 x 3, exterior 180 x 80 x 5, exterior Cadrul de capat 80 x 80 x 3, cadru 80 x 80 x 3, cadru 0 x 0 x 3, cadru Rola support (pozitie deschisa) 6 & 7 m Toate tipurile Toate tipurile 69 Controlul accesului

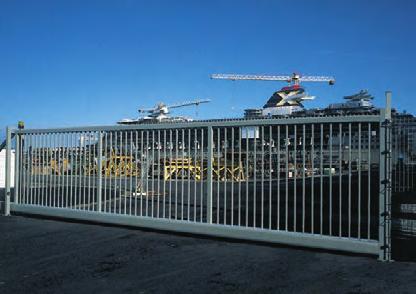

72 Portile culisante in consola Robusta R 1650 R 2000 R 2800 Deschidere x inaltime Greutate kg SORTIMENTUL PORTILOR CULISANTE IN CONSOLA ROBUSTA Inaltimea portii de la fundatie A Inaltimea aripii Inaltimea stalpului Lungimea aripii Spatiul de acces Lungimea totala necesara B C D E F 3000 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Access Control 70

73 Portile culisante in consola Robusta Motorizare Bekamatic

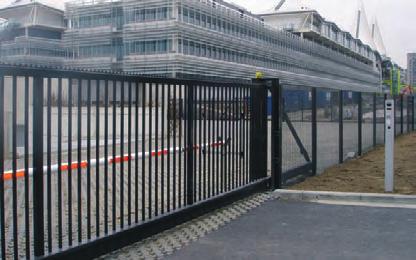

74 TV RRP/VK/OAP Regie der Gebouwen Controlul accesului Motorizarea Bekamatic este dezvoltata in mod special de catre Betafence pentru automatizarea portilor culisante in consola Robusta. Motorizare Bekamatic Avantaje Integrare Motorizarea Bekamatic ca si mecanismul de comanda a directiei sunt integrate in poarta, la fabrica. Aceasta duce la o poarta culisanta in consola motorizata cu un design ataractiv care garanteaza o operare silentioasa. Siguranta operarii Integrarea motorului de comanda in poarta si a sistemelor electronice de control intr-o carcasa integrata, ofera doua noi avantaje: protectie imbunatatita impotriva conditiilor climatice si a vandalizarii. Controlul accesului Controlul poate fi adaptat sa se potriveasca la orice proiect si solicitarilor clientului. Exista multe optiuni: buton cu cheie, buton cu trei functii, telecomanda-radio frecventa, tastatura, cititor magnetic de cartela, iluminarea portii, videofon/interfon, temporizator, etc... Siguranta maxima Pentru a evita riscul accidentarii persoanelor sau blocarea cu diferite obiecte, portile motorizate Robusta sunt prevazute cu masuri speciale de securitate. Pre-asamblare Instalarea portilor Robusta cu consola este rapida si elimina greselile de asamblare deoarece poarta este livrata pre-asamblata. In mod special penru industrie si situatii unde controlul accsesului este recomandat.

75 Motorizarea Bekamatic Motorizarea Bekamatic este disponibila in doua executii diferite. Bekamatic Classic cuprinde un motor/reductor cu sistem de inchidere cu arc din otel inoxidabil care este integrat in grinda si care garanteaza o comanda optima. Pentru cele mai mari tipuri de porti culisante cu consola, Robusta 2800, Betafence a dezvoltat motorizarea industriala Bekamatic. In acest caz motorul/reductor este integrat in stalpul de ghidare. Acest tip de automatizare garanteaza o operare perfecta in conditii extreme. Robusta 2000 poate fi echipata atat cu Bekamatic cat si cu motorizare industrial Bekamatic. Un sistem mecanic de incuiere previne deschiderea portii manual odata ce poarta a fost inchisa. Sistem manual de descuiere Un sistem manual deconecteza motorul de poarta si permite operarea manuala si inchiderea portii. Benzile de presiune Å Partea din fata a aripii portii este reglata cu o banda de presiune. Stalpul de ghidare al portii Robusta Bekamatic este de asemenea reglat cu 4 benzi de presiune: 2 in fata si 2 in spate. Orice contact cu benzile de presiune opreste imediat poarta si ii schimba deplasarea in sens invers. In partea dinspre strada una din benzile de presiune poate fi inlocuita cu panou de tip Securifor. Oprirea de siguranta Ç Portile sunt echipate cu un buton principal (galben/rosu) prin care alimentarea cu curent electric poate fi intrerupta. Controlul accesului Sistemele de control sunt proiectate in asa fel pentru a se putea adapta solicitarilor clientului. O selectie de multiple accesorii pentru controlul accesului sunt instalate la cererea clientului: buton cheie, telecomanda-radio frecventa, tastatura, cititor de caretela, far proiector pe stalpul portii, tastatura digitala, videofon/interfon, temporizator, detector cu bucla de inductie. Aceste elemente sunt instalate pe stalpul de ghidare, stalpul de capat, sau pe o coloana separata la cerere. Controlul Betafence a dezvoltat o unitate de comanda de inalta calitate. O unitate de control cu microprocessor dirijeaza functiile generale si contine controlul logic. O unitate separata contine functiile speciale pentru controlul accesului. Ç Å Siguranta maxima Portile motorizate culisante cu consola Robusta sunt conforme cu: - Directiva pentru utilaje - Directiva pentru joasa tensiune - Directiva EMC - Directiva produselor pentru contructii (CPD). De asemenea sunt certificate TUV: acest certificat confirma ca portile sunt conforme cu cerintele. Standardului European EN pentru toate aspectele mecanice, de motorizare, electronice si specificatiile de siguranta. Marcat cu insemnul CE Portile motorizate Bekamatic sunt marcate CE conform cu Directiva europeana: Directiva pentru produse de constructii (89/6/EC), directiva pentru joasa tensiune (73/23/EEG), directiva EMC (2004/8/EG), Directiva pentru utilaje (98/37EG) si model testat in conformitate cu standardul EN pentru usi si porti industriale, comerciale si de garaje. Fotocelule Trecerea prin poarta este controlata prin intermediul fotocelulelor. In cazul activarii celulelor, poarta se va deschide complet din nou. Fotocelulele sunt instalate la stalpii de ghidare si la stalpii de capat. In interiorul zonei: 60 cm inaltime la exteriorul gardului sau la 25 cm inaltime. 73 Controlul accesului

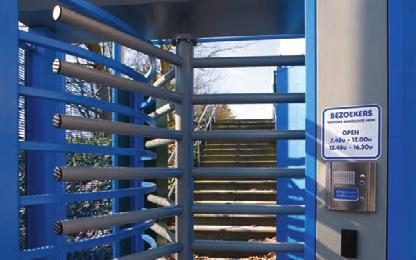

76 Controlul accesului Turnichetii Betafence sunt parte a gamei de produse ce ofera controlul total al accesului in combinatie cu gama noastra de sisteme profesionale de imprejmuit. Turnicheti Avantaje Sortiment complet Operare automata, semi-automata sau manuala. Pentru utilizare industriale, stadioane, si parcuri. Siguranta Design durabil cu sisteme electronice de control performante si motorizare. Concept unicat, in corelatie cu o instalare usoara. Controlul accesului Sistemele electronice de control pot fi programate sa se potriveasca oricarui proiect sau cerinte speciale ale clientului. Echipamente optionale pentru turnicheti: cititor de cartela, tastatura, interfon, videofon, sistem de inregistrare. Calitate Design modern. Componentele mecanice sunt facute din otel inoxidabil sau aluminiu si plastifiate. In mod special pentru protectia perimetrelor industriale si de asemenea pentru controlul pietonilor.

77 BT1 STANDARD - Comanda manuala - Axul: otel inox si plastifiat - optional: otel inox slefuit si lustruit chimic sau suflat cu jet metalic si lustruit chimic - diametru: brate rotunde, diametru 48,3 - rotire libera intr-un sens. - Element de blocare: brate din otel inox si plastifiate. - Element opus cu tevi verticale (inox): 30 x 30 - distanta intre bare: 1. - Inaltimea deasupra nivelului solului: Cu rama fundatie de baza, 20 cm sub podea. BT2 STANDARD - Semi automat. - Intrare si iesire controlata de PLC (Controlor Logic Programabil). - Axul: otel inox + poliester - diametru: brate rotunde, diametru 48,3 - rotire libera in absenta alimentarii cu curent electric. - Element de blocare: brate din otel inoxidabil si plastifiate. - Cutii laterale pentru integrarea elementelor de control a accesului. - Inaltimea deasupra nivelului solului: Cu rama fundatie de baza, 20 cm sub podea. BT3 STANDARD - Complet automat cu ax de rotatie motorizat. - Intrare si iesire controlata de PLC (Controlor Logic Programabil). - Axul: - 120º - otel inox + poliester - diametru: brate, diametru 48,3 - selectie manuala a sensului de rotire liber in cazul absentei curentului electric. - Element de blocare: brate din otel inoxidabil si plastifiate. - Cutii laterale pentru integrarea elementelor de control a accesului. - Inaltimea deasupra nivelului solului: Cu rama fundatie de baza, 20 cm sub podea. OPTIUNI - Axul: - rotire libera in ambele sensuri (BT1) sau - liber in absenta curentului electric (BT3) sau - blocat in absenta curentului electric (BT2). Axul brate brate Otel inox si plastifiate* Executie standard Otel inox lustruit chimic* Otel inox lustruit chimic si suflat cu jet metalic** *cu brate rotunde de diametru 48,3 - Banda de fixare pentru conectarea la gard, rama din profile, inox si plastifiate - Umplutura custii exterioare: - table cu perforatii patrate - Securifor - cusca exterioara cu umplutura tubulara. - Executia pentru fixarea direct pe podea, nivelul solului. - Protectie impotriva escaladarii, inox, plastifiate. - Mic acoperis detasabil, inox, plastifiat cu protectie impotriva escaladarii. - Acoperis mare, otel inox, plastifiat, cu posibilitatea de a fi intors si pe verso. - Acoperis mare, otel inox si Macrolon, cu posibilitatea de a fi intors si pe verso, plastifiat. Numai pentru BT2 & 3: - Luminarea spatiului de acces (3 spot-uri + Buton LDR). - Numarator de cicluri. - Electromecanic. - Sistem electronic cu LCD. - Alimentarea cu curent electric in caz de urgenta. CULORI Disponibil galvanizat si gri RAL Alte culori la cerere. ACOPERIREA - Cusca exterioara: otel inox si plastifiata. - Cutie la partea superioara: otel inox si plastifiata. - Cutii laterale: aluminiu plastifiat. 75 Controlul accesului

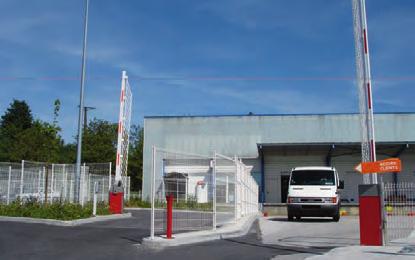

78 Controlul accesului Barierele Betafence sunt parte a gamei de produse care furnizeaza controlul total al accesului in combinatie cu gama noastra profesionala de sisteme de imprejmuit. Bariere Avantaje Sortiment complet Operare automata pentru deschideri de pana la m, folosind aceeasi motorizare si control electronic pentru tipuri diferite este disponibila. Bariere manuale sunt disponibile pentru deschideri de pana la 7 m. Siguranta Design-ul este durabil cu control electronic avansat si motorizare. Standard: 230 V monofazat, optional: trifazat - 230/400 VAC. Controlul accesului Controlul electronic poate fi programat sa se adapteze oricarui proiect sau cerintelor speciale ale clientilor. O larga gama de optiuni este disponibila: detectare prin bucla de inductie, foto-celule, butoane actionate cu cheie, telecomanda-radio frecventa, programator, cititor de cartela, tastatura, acceptor de monede, interfon, videofon. Calitate Lagar din otel inox, acoperit si finisat cu pudra de poliester. Completat cu platforma mecanica din aluminiu turnat integral. Carcasa pentru control electronic IP54. Brat de aluminiu in forma poligonala, invelit cu plastic alb cu dungi care reflecta in rosu. Special pentru imprejmuiri industriale si situatii unde controlul accesului este necesar.

79 Bariere manuale Cu brat de forma poligonala & furnizat standard cu brat suport suspendat. BHS1 BHS2 BHS3 Lungime max. in m Bariere automate Pentru bariere 4 m: stalp suport tip APF cu brat suport suspendat inclus. Alti suporti sunt posibili. Tipul de brat BS O BS 1 BS 2 BS 3 BS 4 *lungimea max a bratului calculata pornind de punctual de rotatie al bratului Lungime max* 3,50 m 5,00 m 6,00 m 8,00 m,00 m Brat suport Diferiti stalpi brat suport disponibili. Amplasare & lungimea grinzii Dreapta & Stanga Central Brat suport suspendat conectat la brat. DREAPTA & STANGA Tip Tip Tip Brat BS O BS 1 BS 2 Profil poligonal 80 x x x 55 Dreptunghiular X Lungime standard m 3-3,50 4-4,50-5 5,50-6 CENTRAL Tip Tip Tip Tip Tip Brat BS O BS 1 BS 2 BS 3 BS 4 Profil poligonal Lungime standard m 80 x x x 55 Patrat Patrat 3-3,50 4-4,5-5 5,5-6 6,5-7-7,5-8 8,5-9-9,5- Optiuni - zabrele sub bratul barierei - far proiector - semnale luminoase pe brat - muchie de siguranta sub brat - detectoare cu bucla inductiva - telecomanda audio frecventa - buton cu cheie - ceas - cititor de cartela. Culori Lagar Capison Usa Brat Brat support Albastru RAL 5015 Gri RAL 7030 Gri RAL 7030 Benzi alb/rosu Albastru RAL 5015 Rosu RAL 3000 Gri RAL 7030 Gri RAL 7030 Benzi alb/rosu Rosu RAL 3000 Portocaliu RAL 2000 Portocaliu RAL 2000 Portocaliu RAL 2000 Benzi alb/rosu Portocaliu RAL 2000 Alte culori la cerere Coloane pentru controlul accesului Diferite tipuri de coloane separate, disponibile in constructia elementelor de control a accesului. BKG160 LKW/PKW BKG260 LKW/PKW BKG360 LKW/PKW Lagar Capison Usa Albastru RAL 5015 Gri RAL 7030 Gri RAL 7030 Rosu RAL 3000 Gri RAL 7030 Gri RAL 7030 Portocaliu RAL 2000 Portocaliu RAL 2000 Portocaliu RAL 2000 BKG160 BKG260 BKG360 BKG Controlul accesului

80 Stalpi Stalpi profesionali rotunzi din metal, galvanizati si acoperiti cu plastic. Stalpi rotunzi Stalpi tubulari rotunzi cu gauri la fiecare 49,5 cm pentru fixarea firelor de sustinere (firele de sustinere se comanda separat) cu capac. Tehnica acoperii Galvanizati in interior si la exterior (275 g /m² - masurata pe ambele parti) si acoperita cu plastic (min. 60 microni). Accesorii Proiectate pentru toate situatiile. Culori Verde 6005-cateva tipuri in negru Instalare Cand montati stalpii in beton, este necesar sa va asigurati ca nu a ramas apa in interiorul stalpului. STALPI ROTUNzI* (STALPI DE COLT SAU INTERMEDIARI) Diametru stalp Ø 32 Ø 38 Ø 38 Ø 42 Ø 48 Ø 48 Ø 60 Ø 76 Grosimea plăcii 1,25 1,25 1,5 1,5 1,25 1,5 2 2 Lungime stalp ** 2200 ** 2400 ** 2500 ** 2600 ** 2700 ** *Stalpi tubulari rotunzi, cu 1 fir pentru montura şi capac cu logo-ul Betafence ** De asemenea, în negru RAL STALPI PROFESIONALI CU PROFIL ROTUND Stalpi tubulari rotunzi cu gauri la fiecare 49,5 cm pentru fixarea firelor de sustinere (firele de sustinere se comanda separat) cu capac. STALPI ROTUNzI CU BRAT INDOIT Brat indoit: lungime 45 cm, indoit sub un unghi de 40, cu 3 găuri pentru sârmă de montura, cu capac. Partea verticala cu insertii la fiecare 49,5 cm pentru firele de montura si firele de tensionare. STALPI DE TENSIONARE PENTRU STALPI BEKACLIP SI ROTUNzI ** 2700 ** ** De asemenea, în negru RAL Unghiul stalpului de tensionare: 35 (Ø 38) - 47 (Ø 48) - Completat cu bolt pentru fixarea stalpilor de tensionare si de colt. Pentru toate tipurile de gard sub forma de rola. Stalpi 78

81 Stalpi Stalpi din metal livrati cu bandă de fixare pentru o instalare rapidă şi uşoară a rolei de gard si a Panourilor Bekafor Classic & Prestige. Stalpi Bekaclip Stalpi rotunzi livrati cu banda pentru fixarea plasei si capac cu logo Betafence. Tehnica de acoperire Galvanizati: interior si exterior si acoperiti cu poliester: grosimea stratului minimum 60 microni. Accesorii -Clipsuri din otel inoxidabil: Ø 3,50. -Clipsuri de inox inoxidabil Fortinet Super: Ø 3,50. -Cleste Bekaclip. Optiuni Stalpi cu brat extensie indoit. Culori Verde RAL 6005, antracit Instalare Cand montati stalpii in beton, este necesar sa va asigurati ca nu a ramas apa in interiorul stalpilor. STALPI BEKACLIP Diametru stalp Ø 44 Ø 48 Ø 60 Ø 70 Grosimea placii 1,00 1,50 2,00 2,00 Lungimea stalpului I/V [cm 3 ] 1,36 2,38 4,98 6,94 Suplimentar stalpi de tensionare: vezi stalpii rotunzi STALPI BEKACLIP CU BRAT INDOIT Diametru stalp Ø 48 Ø 60 Lungime stalp Pentru toate tipurile de role gard. 79 Stalpi

82 Stalpi Stalpi cu profil fara gauri, galvanizat si acoperit cu poliester, utilizat cu panourile Nylofor, tip Medium, 3D si cu Bekafor Classic. Stalpi Bekafast Profil -Stalp cu profil plat cu orificii pentru fire orizontale. -Excelenta fixare a panoului in profilul stalpului. -Sectiune transversala: 60 x 50. -Orificii la fiecare 0. - I / V: 5,23 m 3. Tehnica acoperirii -Galvanizati: în interior şi în exterior, acoperiti cu un strat de poliester: minim 60 microni. Opţiuni -Placa de baza. -Suport de beton. Culori Verde RAL alb RAL 90. Alte culori: la cerere. Instalare Când instalati stalpii in beton, este necesar să vă asiguraţi că apa nu rămâne in interiorul stalpului. Lungime stalp STALPI BEKAFAST Grosimea placii 10 1, , , , , , , ,75 Panouri Nylofor 3D, Nylofor Medium si Nylofor 3-M. Stalpi 80

83 Stalpi Stalpi profilati, galvanizati si acoperiti cu poliester cu sistem de fixare, utilizati pentru panourile Nylofor tip Medium, 3D, F si 2D. Stalpi Bekafix Profil - Stalp tubular cu secţiune transversală in forma de H. - Cu manson lateral pe stanga si pe dreapta. - Cu 3 gauri pre-gaurite pentru fixarea clipsurilor speciale de securitate din metal cu bolturi. - Cu gauri perforate pentru pozitionarea si fixarea panourilor prin intermediul clipsurilor de fixare. - Sectiunea transversala a stalpului: 70 x Marimea interioara a mansonului: Grosimea placii: <2000 : 1, : 1,50. - I/V: 6,48 cm 3. Acoperire Galvanizati: în interior şi în exterior, si acoperiti cu un strat de poliester (minim 60 microni). Accesorii - Sistem de fixare de siguranta: clips de metal plastifiat si ca optiune cu bolt din otel inox cu piulita cu cap rupere. - Clipsuri de fixare din poliamida. - Cleme de fixare din metal sau poliamida. - Cleste Bekafix pentru instalare. - Placa de baza. - Brat indoit. Culori Verde RAL alb RAL 90. Alte culori: la cerere. Instalare Cand se instaleaza stalpii in beton, este necesar sa va asigurati ca nu a ramas apa in interiorul stalpului. STALPI BEKAFIX Lungimea stalpului Intermediar si de colt Numar de fixari pe stalp De capat 10 2 x 2 1 x x 2 1 x x 2 1 x x 3 1 x x 3 1 x x 4 1 x x 4 1 x x 4 1 x 4 Pentru Panouri Nylofor. Tip Medium - 3D - 3-M - F - 2D - 2D Super. 81 Stalpi

84 Stalpi Stalpi patrati, galvanizati si acoperiti cu poliester, cu un sistem special de fixare. Se utilizeaza la Panourile Nylofor. Stalpi patrati Nylofor Profil -Stalp tubular cu secţiune transversală pătrată. -Cu insertii şi fixatori pentru montarea panourilor. -Capac din plastic. -Sectiune transversala a stalpului: 60 x 60. -Grosimea placii: 1,50. -I / V: 6,68 cm 3. Tehnica coperirii Galvanizati: în interior şi în exterior, acoperitii cu un strat de poliester: minimum 60 microni. Accesorii -Fixatori. -Bolturi din otel inoxidabil. -Suport de beton. -Extensii indoite. -Dispozitive de securitate. Opţiuni Stalpi cu placa de baza. Stalpi cu brate cu extensii indoite. Culori Verde RAL alb RAL 90. Alte culori: la cerere. Instalare Cand se instaleaza stalpii in beton, este necesar sa va asigurati ca nu a ramas apa in interiorul stalpului. STALPI PATRATI NyLOFOR Lungimea stalpului Intermediar si de capat Numarul fixarilor pe stalp De colt Pentru toate Panourile Nylofor. Stalpi 82

85 Stalpi Stalpi dreptunghiulari, galvanizati in baie si apoi acoperiti cu poliester. Se utilizeaza la panourile Nylofor. Stalpi dreptunghiulari EL (Tip 1) Profil - Stalpi tubulari cu secţiunea transversală dreptunghiulară. - Cu insertii şi fixatori pentru montarea de panourilor. - Capac din plastic. - Sectiunea transversala a stalpului: 60 x 40 x 1,50 (acoperiti cu plastic). - I / V: 4,80 cm³. - Secţiunea transversala a stalpului: 60 x 40 x 2,00 (stalpi galvanizati in baie). - I/ V: 6,14 cm³. Tehnica acoperirii Galvanizati: in interior si in exterior, acoperiti cu poliester: minimum 60 microni. Accesorii - Fixatori. - Carlige de otel inox filetate cu cap auto-rupere. - Suport de beton. - Extensii indoite. Optiuni Stalpi cu placa de baza. Stalpi cu brate extensii indoite. Culori Verde RAL 6005, galvanizat la cald. Alte culori: la cerere. Instalare Cand fixati stalpii in beton, este necesar sa va asigurati ca nu a ramas apa in interiorul stalpului. Lungimea stalpului STALPI NyLOFOR EL TIP 1 Carlige cu filet Numar fixari pe stalp Fixatori Pentru Panourile Nylofor. 83 Stalpi

86 Stalpi Stalpi Bekasecure au un design unic şi garanteaza o mai mare siguranta, o rigiditatea ridicata şi o instalare usoara. Stalpi Bekasecure Sistemul de stalpi Bekasecure cu capac Stalpi Bekasecure au un profil unic şi sunt disponibili cu sau fără placă de bază. Fixarea panourilor este securizata prin utilizarea continuă a unei placi acoperite şi a bolturilor specifice de siguranta din inox. Design-ul stalpului si duritatea inalta a otelul dau in final o înaltă securitate, rigiditate şi uşurinţa de instalare. Profilul deschis al stalpului permite cablarea firelor electrice si fibrelor optice. D B H Profil -Stalp cu profil Omega. - Cu o dubla serie de gauri x 20 pentru fixarea panourilor şi a placilor acoperite. -Profil stalp: -Profil 1: 140 x 115 x 3,00 (înălţime gard 3-4 m). -Profil 2: 140 x 150 x 5,00 (înălţime gard 4,2-6 m). -Cu capac specific de metal. -I/V: - Profil 1: 28,5 cm 3. -Profil 2: 70,8 cm 3. Acoperire Galvanizati in interior si exterior (275 g/m²-masurata pe ambele parti) si acoperiti cu poliester (min. 60 microni). Accesorii - Placile acoperite - Surub cu cap semirotund M8 x 30 /M8 x35 /M8 x 40 + saiba M8 DIN A + piulita rupere M8 (pentru fixarea panourilor, placilor si capace din metal). Culori Verde RAL Alte culori: la cerere. SORTIMENT SECURIFOR Inaltimea plasei de gard Dimensiunea panourilor latime x inaltime Secţiune stalp latime x inaltime x grosime Lungime stalp Placa de baza Capac (lungime) Numărul de fixari pe stalp intermediar si stalp de capat Stalpi Bekasecure cu placă de acoperire - pentru a fixare în beton ,6 x 3000,0 140 x 115 x 3, * ,6 x 3670,0 140 x 115 x 3, * ,6 x 4000,0 140 x 115 x 3, * Stalpi Bekasecure cu placă de acoperire - cu placa de baza ,6 x 4000,0 140 x 115 x 3, x 230 x * ,6 x 4690,0 140 x 150 x 5, x 300 x * ,6 x 5320,0 140 x 150 x 5, x 300 x * ,6 x 60,0 140 x 150 x 5, x 300 x * * conf. Ghidului de instalare: disponibile la cerere Stalpi 84 Utilizati impreuna cu Securifor, sistemul de stalpi Bekasecure oferă o formidabilă barieră pentru asezarile vulnerabile sau în cazul în care se impune, un nivel ridicat de securitate: şcoală, spitale, staţii, asezari industriale şi comerciale.

87 Stalpi Stalpi dreptunghiulari, plastifiati, pe placa de baza galvanizata cu sistem special de fixare. Stalpi dreptunghiulari Securifor + elemente de fixare Profil - Stalpi cu cleme de fixare. - Stalpi facuti din profile de oţel galvanizat. - Stalpi intermediari si de capat: 80 x 60 x 2,5 sau 120 x 60 x 3,0, cu insertii pentru fixarea frontala a panourilor. - Stalp de colt: 80 x 60 x 2,5, cu o insertie pe doua laturi adiacente pentru montarea a două panouri în unghi. - I/V: (80 x 60 x 2,5 ) 15,1 cm³. Acoperire Galvanizati (min. 275 g/m²) şi acoperiti cu un strat de poliester (min. 60 microni). Accesorii Cleme Bolturi din otel inox M8. Opţiuni: Stalpi cu placa de baza. Posibilitatea de a adauga brate de extensie pentru fixarea a 3 rânduri de sârmă ghimpată pentru o mai mare siguranta. Culori Verde RAL alte culori: la cerere. Sistem complet Extensiile verticale sustin 3 randuri de sarma ghimpata, care dau un plus de siguranta. Instalare Cand fixati stalpii in beton, este necesar sa va asigurati, sa nu ramana apa in interiorul stalpului. Inaltime gard SORTIMENTUL STALPI CU ELEMENTE DE FIXARE Dimensiuni panouri latime x inaltime Profil stalp Stalp rectangular cu sistem de fixare Lungime stalp ,6 x 20,6 80 x 60 x 2, ,6 x 2417,0 80 x 60 x 2, ,6 x 3001,2 80 x 60 x 2, ,6 x 4004,5 120 x 60 x 3, Se utilizeaza exclusiv cu Panourile Securifor & Securifor 3D. 85 Stalpi

88 Garduri mobile Sistem de garduri pentru protectie temporara si control al persoanelor, vehiculelor si marfii. Tempofor AVANTAJE Calitate şi fiabilitate Panourile sunt realizate din materiale pre-galvanizate, pentru o protecţie de durata la coroziune in orice conditii de vreme. Tuburile sunt sudate la 360 si fiecare sarma este individual sudata de rama. Flexibilitate O gama larga de panouri si accesorii furnizeaza soluţia temporara pentru orice nevoie temporara de siguranta. Diferite sisteme de conexiune si logistice ofera posibilitatea flexibilitatii in transport si instalare. Service O reţea extinsă de distributie in Europa se angajează să ofere un serviciu rapid şi de calitate, atât pentru cumpărare cat şi de închiriere garduri mobile. Pentru protecţie temporară şi controlul persoanelor, vehiculelor şi a bunurilor din zonele de constructii si de evenimente, în situaţii de trafic şi de industrie. Protecţia împotriva furtului, a accidentelor, a vandalismelor. Controlul multimilor de oameni si a traficului. Impiedica vizibilitatea.

89 Gama Tempofor F F1: Panou gard mobil standard de 1,2 metri înălţime. F2: Panou gard mobil standard de 2 metri înălţime. F2 Medium: Panou usor de gard mobil. F2 Super: Panou mobil cu tevi si ochiuri orizontale ranforsate, ideal pentru regim greu de lucru, de exemplu, pentru închiriere. F2 Secure: Panou de gard mobil, anticatarare, cu dimensiune mica a ochiurilor. F3: Panou gard mobil cu tuburi orizontale suplimentare pentru mai multa rigiditate. Maxi F3: Panou gard mobil de 2,45 m înălţime cu extra tuburi orizontale şi dimensiune mica a ochiului. Gama Tempofor 3D 3D: Panou de gard cu ochi dublu profilat. Gama Tempofor B Impiedica vizibilitatea în interiorul zonelor de construcţie sau evenimente. Rigid, cu cadru profilat din oţel zincat galvanizat in baie şi umplutura cu placa de oţel acoperită. Disponibil in mai multe combinatii de culori (alb, albastru, rosu), alte culori la cerere. Compatibil cu panourile de gard mobile standard si accesorii. Se utilizeaza cleme obligatoriu. B1: Panou standard de 1,2 m înălţime. B2: Panou standard de 2,0 m înălţime. B3: Versiune semi-inchis de 2,0 metri înălţime. Gama Tempofor C C1: Panou de ghidare cu sina de ghidare ranforsata la partea superioara pentru control multime. C2: barieră standard pentru multime. C2 Medium : barieră luminoasa pentru multime. C3: bariera pentru poliţie, cu maxim de stabilitate pentru aglomerari, pliabila. C3 Medium: barieră de lumină de poliţie. C4: barieră masiva pentru controlul multimii in fata scenelor, pliabila. Sistem de orientare mobil pentru multime: pentru controlul efectiv la intrarea la diferite evenimente. Tempofor F2 Tempofor B3 Gama Tempofor T T2: Panou semnalizat cu benzi de semnalizare reflectorizante pentru siguranta si control in trafic. Tempofor T2 87 Garduri mobile

90 Tip Descriere Dimensiuni latime x inaltime Dimemnsiunea ochiului latime x inaltime GAMA Tempofor F Diametru fir Diametru tub Greutate kg Orizontal Vertical Orizontal Vertical F1 panou standard 3454* x x ,5 27,0 x 1,5 41,5 x 1,5 13,1 F1 umplutura panou 2200 x x ,5 27,0 x 1,5 41,5 x 1,5 9,6 F1 poarta 1200 x x ,5 27,0 x 1,5 41,5 x 1,5 6,4 F2 panou standard 3454* x x ,5 27,0 x 1,5 41,5 x 1,5 18,5 F2 umplutura panou 2200 x x ,5 27,0 x 1,5 41,5 x 1,5 13,5 F2 poarta 1200 x x ,5 27,0 x 1,5 41,5 x 1,5 9,5 F2 Medium panou standard 3454* x x ,0 x 1,25 41,5 x 1,25 15,5 F2 Super panou standard 3454* x x 300 4,5 4 38,0 x 1,5 41,5 x 1,5 23 F2 Secure panou antiescaladare 3454* x x ,5 27,0 x 1,5 41,5 x 1,5 26,1 F3 panou standard 3454* x x ,5 27,0 x 1,5 41,5 x 1,5 21,2 F3 umplutura panou 2200 x x ,5 27,0 x 1,5 41,5 x 1,5 15,5 F3 poarta 1200 x x ,5 27,0 x 1,5 41,5 x 1,5,5 F3 Maxi panou inaltime foarte mare 3454* x x ,5 27,0 x 1,5 41,5 x 1,5 35,2 * Distanţa dintre centru si baze = 3500 Tip Descriere Dimensiuni latime x inaltime GAMA Tempofor 3D Dimemnsiunea ochiului latime x inaltime Orizontal Diametru fir Diametru tub Greutate Vertical kg 3D panou standard 3454* x x ,0 x 1,2 14,0 3D umplutura panou 2200 x x ,8 41,5 x 1,5 12,5 3D poarta 1200 x x ,8 41,5 x 1,5,8 * distant intre centrele bazelor = 3500 GAMA Tempofor B Tip Descriere Dimensiuni latime x inaltime Profile orizontale la partea superioara (2 x L) Profile orizontale la partea de jos (2 x L) Diametru teava vertical Greutate kg B1 panou standard 2160 x x 35 x 1,5 60 x 40 x 1,5 41,5 x 1,5 29 B2 panou standard 2160 x x 35 x 1,5 60 x 40 x 1,5 41,5 x 1,5 39 B3 panou semi-inchis 2160 x x 35 x 1,5 60 x 40 x 1,5 41,5 x 1,5 36 Tip Descriere Dimensiuni latime x inaltime Dimemnsiunea ochiului latime x inaltime GAMA Tempofor C Diametru fir Diametru tub Greutate kg Orizontal Vertical Orizontal Vertical C1 bariera pentru multimi de oameni 3454* x x ,5 41,5 x 1,5 41,5 x 1,5 17,1 C2 bariera pentru multimi de oameni 2460 x 10 - diametru bariera 16 38,5 x 1,5 38,5 x 1,5 27,0 C2 Medium bariera pentru multimi de oameni 2460 x 10 - diametru bariera 13 25,0 x 1,8 25,0 x 1,8 14,8 C3 bariera de politie 2088 x 10 - diametru bariera 20 33,7 x 2,6 33,7 x 2,6 45,0 C3 Medium bariera de politie 21 x ,7 x 2,6 33,7 x 2,6 36,5 C4 bariera pentru scena 90 x ,0 Tip Descriere Dimensiuni latime x inaltime Dimemnsiunea ochiului latime x inaltime GAMA tempofor T Diametru fir Diametru tub Greutate kg Orizontal Vertical Orizontal Vertical T2 bariera control trafic 2096 x 30 72,5 x 250 4,3 4,3 25,0 x 1,5 42,4 x 1,5 25,5

91 Sisteme de legătură - Cleme reglabile, cu piulita si bolt. - Bucle de sarma pentru instalare rapidă. - Cârlig / ochi conexiune. - Conectori de securitate pentru o conexiune sigură şi durabilă. Accesorii Bloc beton Bloc PVC Bloc cu semnalizare rosu Bloc PVC strazi semnalizate Piedestal Tabla de otel Tabla mobila Ancora Turnicheti mobili pentru evenimente si zone in constructie in executie galvanizata. Set balamale Inel Roata Conector Conector de siguranta Pin pentru sol Set anti-ridicare Suport sarma ghimpata + unelte Suport sarma Clema Perdea 3,5 m/20 m Panou publicitar ghimpata in Y albastru/negru/alb Logistika Sistem de transport Sistem de transport Palet TG30 pentru Palet pentru 30 TP25/TP29 pentru TP20 pentru panouri panouri F blocuri PVC panouri F si/ sau T2 si B2 blocuri 89 Garduri mobile

92 Particularitati Casanet - multifunctional, plasa de sarma sudata de inalta calitate, galvanizata sau galvanizata si apoi plastifiata pentru utilizare in gradina, casa si pentru animale. Casanet Galvanizata ( g/m²) sau galvanizata si plastifiata PVC, verde Hexanet Galvanizata ( g/m²) sau plastifiata PVC verde Hexanet - flexibil la utilizare, dar, cu toate acestea este o plasa hexagonala rigida cu fire impletite. Galvanizata sau plastifiata. De asemenea, utilizata pentru aplicatii (semi-) profesionale. Lungimea rolei m SORTIMENTUL CASANET Dimensiunea ochiului Diametrul firului Galvanizate Casanet Inaltimea rolei cm 25 6,3 x 6,3 0, ,0 x 8,0 0, ,6 x,6 0, ,5 x 12,5 0, ,7 x 12,7 0, ,7 x 12,7 1, ,7 x 12,7 1, ,7 x 25,4 1, ,0 x 16,0 1, ,0 x 19,0 1, ,0 x 19,0 1, ,0 x 19,0 2, ,4 x 25,4 1, ,4 x 25,4 1, ,4 x 25,4 2, ,4 x 12,7 1, ,4 x 50,8 2, ,8 x 50,8 2, ,2 x 12,7 2, ,5 x 12,5 0, ,0 x 19,0 1, ,3 x 6,3 0, ,5 x 12,5 0, ,7 x 12,7 1, ,0 x 19,0 1, ,0 x 19,0 1,40 1 Plastifiat Casanet 25 12,5 x 12,5 0, ,0 x 19,0 1, ,5 x 12,5 0, ,5 x 12,5 0, ,0 x 19,0 1, Lungimea rolei m SORTIMENTUL HEXANET Dimensiunea ochiului Diametrul firului Galvanizate Hexanet Inaltimea rolei cm , , , , , , , , , , , , , , , , , , Plastifiat Hexanet , , , , Particularitati 90 Casanet, Hexanet galvanizat si plastifiat: pentru mici cirezi de vite, gard de protectie pentru pomi, legume si fructe, pentru plante cataratoare. De asemenea utilizat pentru aplicatii (semi-) profesionale.

93 Particularitati Colacii de sârmă sunt fabricati din oţel, sârmă, folosind uşoare şi sunt echipate cu lame ascuţite. Se adaugă o înalta capacitate anti-escaladare pe aproape toate garduri. Banda cu lame taietoare Maxim de siguranta Sistemele de sârmă ghimpată banda cu lame taietoare sunt un mod eficient de descurajare pentru escaladarea gardului, furnizand maximum intarziere si limiteaza intrarile prin efractie. Longevitate Acoperirea realizata prin inalta tehnologie da garanţii produs o lungă durată de viaţă. Instalare rapidă şi uşoară Toate accesoriile sunt integrate cu precizie in vederea unei instalari rapide şi uşoare. Gama larga Diametrele colacilor de sarma variaza pentru diferite nivele de securitate. Sisteme Sistemul standard de Banda cu lame taietoare are diametrul firului de 2,5 si consta intr-o banda continua de otel cu lame ascutite. Toti colacii de sarma sunt prinsi unul de altul pentru a obtine o retea omogena si stabila. SORTIMENT Diametrul aproximativ al colacului compact Spirale per colac Lungimea recomandata m Clipsuri per spira Diametrul aproximativ al colacului intins Flat wrap: Aceasta este o reţea de spire care sunt unite şi o portiune plata suprapusa. Firul taietor este o singură banda de sârmă ghimpată, cu lame ascuţite şi care sunt unite si întinsă pe deasupra gardului. Å Acoperirea Banda cu lame taietoare este disponibila in 4 versiuni: - Fir galvanizat cu lame galvanizate. - Fir galvanizat cu lame din otel inox. - Fir din zinc-aluminiu cu lame din otel inox. - Fir din otel inox cu lame din otel inox. Accesorii Clipsuri Manusi Patenti Carlige. Ç Profilele sarmei ghimpate 19,5 4 5,0 62,0 61,0 21,0 31,0 É Ñ Å Terminatii scurte Lungimea terminatiilor: 8,5 É Terminatii lungi Lungimea terminatiilor: 61 Latimea terminatiilor: 15,5 Latimea terminatiilor: 21 Ç Terminatii medii Lungimea terminatiilor: 22 Ñ Agatator Lungimea terminatiilor: 62 Latimea terminatiilor: 16,5 Latimea terminatiilor: 31 Diametrul aproximativ al colacului SORTIMENT Lungimea recomandata m m Sistemele de Banda cu lame taietoare sunt aplicate la perimetrele cu inalt risc precum aeroporturi, inchisori, zone militare si zone care solicita o maximum de descurajare si protectie. Poate fi aplicata la partea superioara a gardului, la partea de jos sau pe acoperis. 91 Particularitati

94 Particularitati Sârmă ghimpată, cu sârme răsucite alternativ. Motto Cele 2 fire alternativ răsucite între 4-puncte cirlig. Fire Sârmă din oţel cu continut mare de carbon, la fiecare cm, este prevăzuta cu 4-puncte cirlig. zincalu : - Rezistenta la rupere a liniei sarmei: min N/ 2 (înainte de rasucire). - Rezistenta la rupere a sarmei ghimpate: 700/900 N/ 2. - Încărcare de rupere a sarmei rasucite: min N. Acoperită cu un strat din material plastic: Rezistenta la rupere a liniei sarmei şi a sarmei ghimpata: min. 700/900 N/ 2 (înainte de rasucire). - Încărcare de rupere a sarmei rasucite: 2450 N. Firele din otel carbon cu continut mare de carbon, la fiecare cm, sunt prevăzute cu 4-punct carlig. Diametru fire zincalu : - firul liniei: 1,70 - sarma ghimpata: 1,45. Acoperire cu plastic: - linia sarmei: 1,60-2,00 - sarma ghimpata: 1,40-1,80. Acoperire Zincalu sau acoperire PVC-Verde Sortiment Motto zincalu : Lungimea rolelor: m. Motto PVC: Lungimea rolelor: m. Sarma ghimpata pentru vite. Particularitati 92
