WHT. Γωνία για δυνάμεις εφελκυσμού Τρισδιάστατο διάτρητο έλασμα ανθρακούχου χάλυβα με επιψευδαργύρωση WHT - 01 ΠΛΗΡΗΣ ΓΚΑΜΑ ΕΙ ΙΚΟΣ ΧΑΛΥΒΑΣ

Transcript

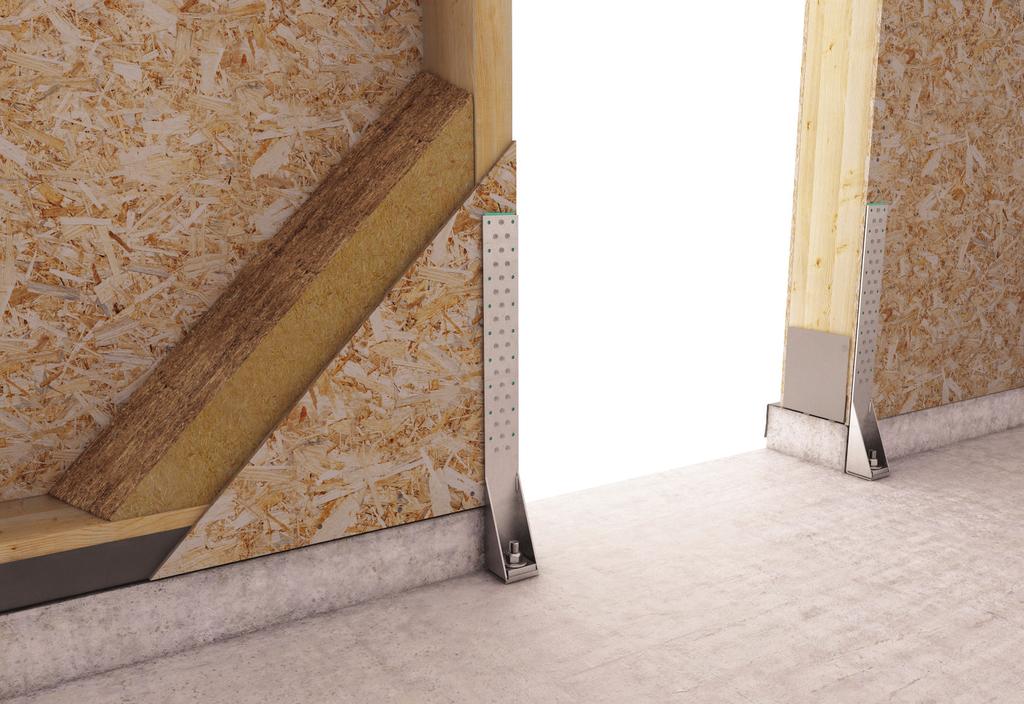

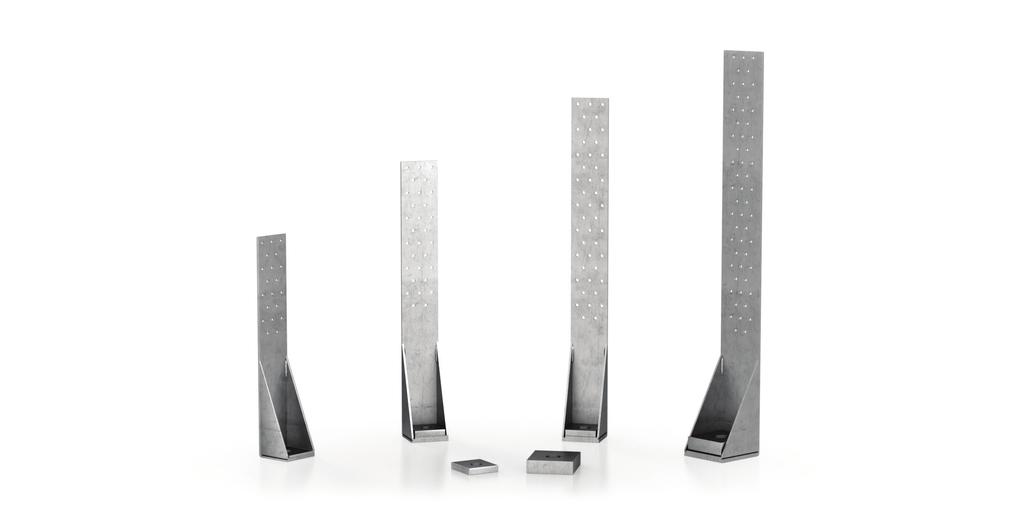

1 WHT Γωνία για δυνάμεις εφελκυσμού Τρισδιάστατο διάτρητο έλασμα ανθρακούχου χάλυβα με επιψευδαργύρωση COMING SOON ΠΛΗΡΗΣ ΓΚΑΜΑ 4 μεγέθη που συνδυάζονται με 4 ροδέλες καθορίζουν 10 δυνατές διαμορφώσεις, για να ικανοποιείται κάθε ανάγκη στατικής επίδοσης ΠΕ ΙΑ ΧΡΗΣΗΣ Συνδέσεις σε εφελκυσμό ξύλου-τσιμέντου και ξύλου-ξύλου για πετάσματα και δοκούς ξύλου XLAM (Cross Laminated Timber) κατασκευή δικτυωμάτων (platform frame) πετάσματα με βάση το ξύλο LVL μασίφ ξύλο πολυστρωματικό ξύλο ΕΙ ΙΚΟΣ ΧΑΛΥΒΑΣ Ο χάλυβας S355 (Fe510) διασφαλίζει υψηλή αντοχή στις δυνάμεις εφελκυσμού ΙΕΥΡΥΜΕΝΕΣ ΟΠΕΣ Οπές διευρυμένης διαμέτρου, για να αυξηθεί η αντοχή και βελτιστοποιημένη θέση για πιο εύκολη τοποθέτηση ΠΙΣΤΟΠΟΙΗΜΕΝΗ ΑΣΦΑΛΕΙΑ Ποιότητα τεκμηριωμένη από τις πολλαπλές δοκιμές που εκτελέστηκαν στο προϊόν και στα σχετικά, μέσα σύνδεσης (καρφιά, βίδες, ντίζα με σπείρωμα και ρητίνη) WHT - 01

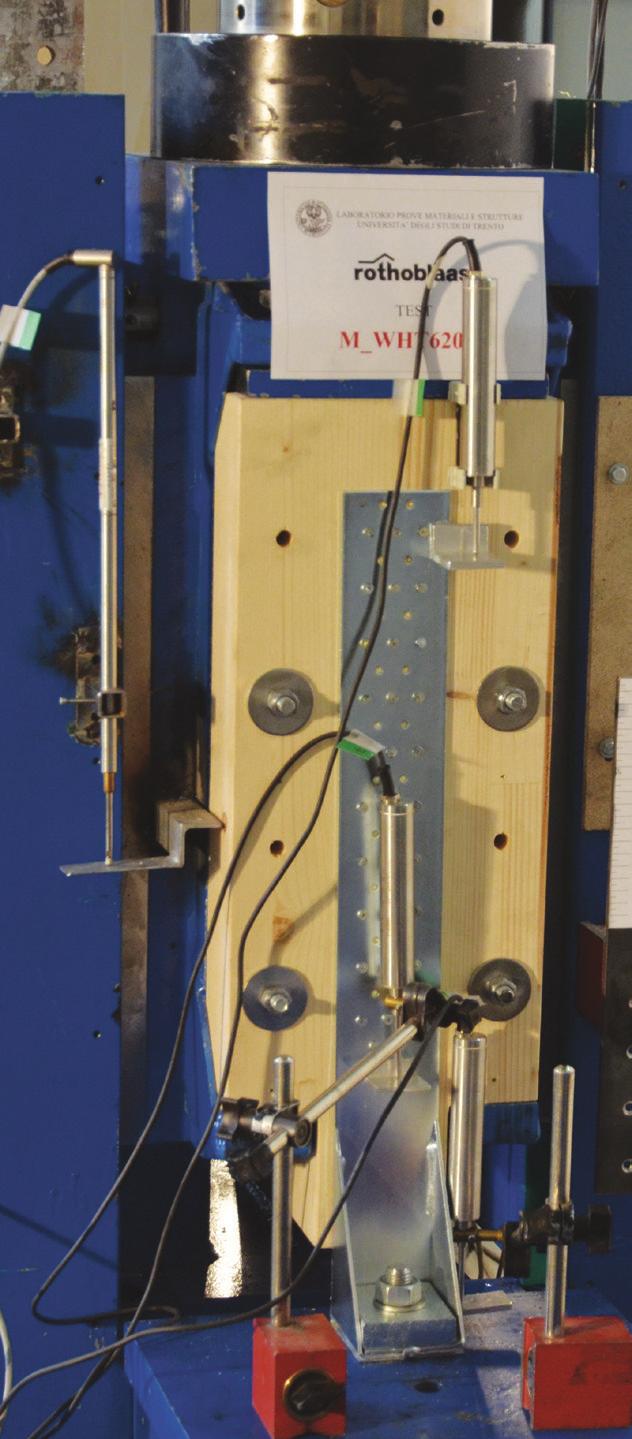

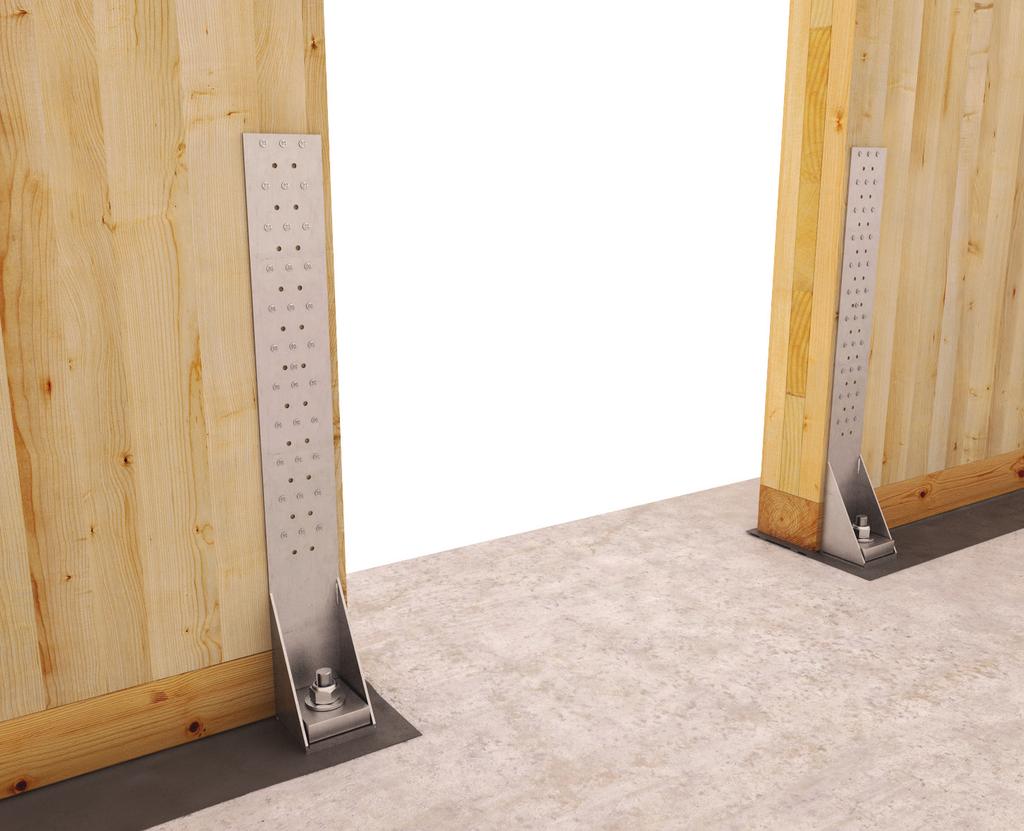

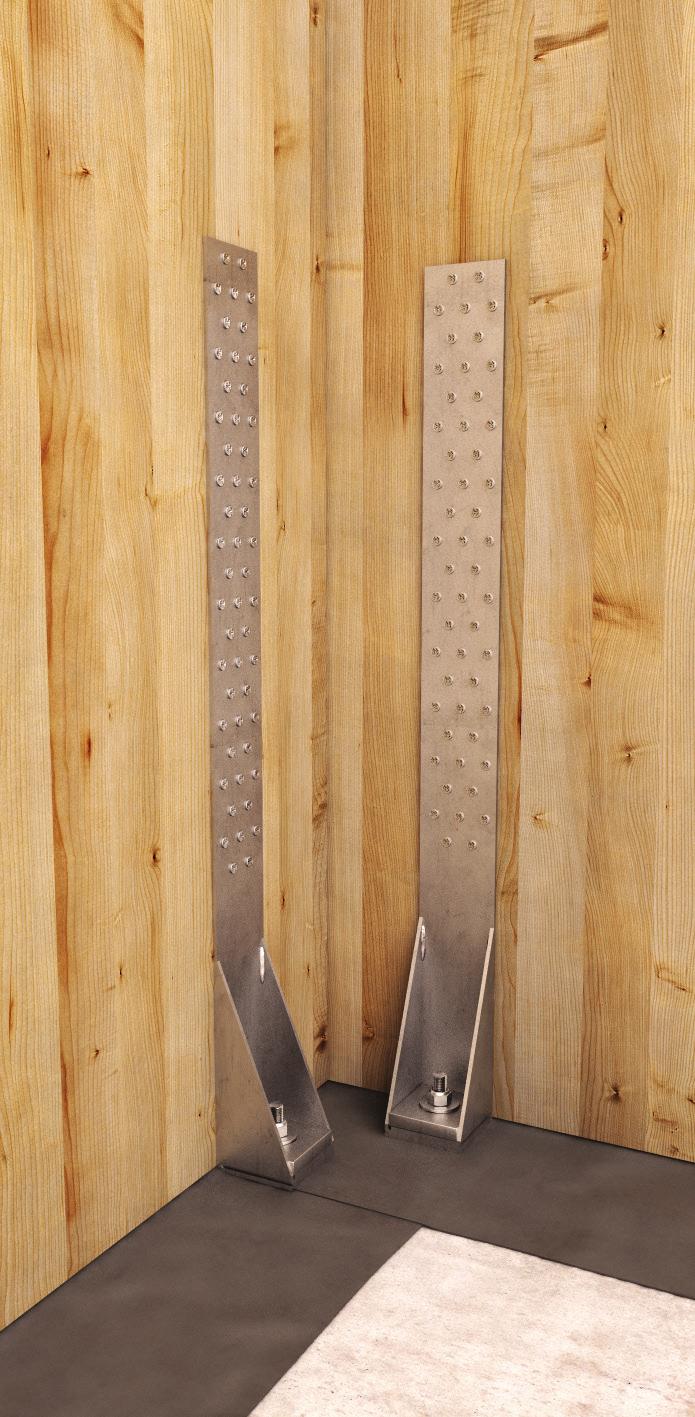

2 ΒΕΛΤΙΣΤΟΠΟΙΗΜΕΝΕΣ ΕΦΑΡΜΟΓΕΣ Οι 4 εκδόσεις μπορούν να συνδυάζονται με περισσότερες ροδέλες για να επιτρέπεται στο σχεδιαστή και στον ξυλουργό να εντοπίζουν την κατάλληλη εφαρμογή, σε πέτασμα τόσο μασίφ (XLAM - Cross Laminated Timber) όσο και με δικτυώματα (platform frame) ΑΝΤΟΧΗ Ο χάλυβας S355, οι πλευρικές φλάντζες ενίσχυσης, η οπή διευρυμένης διαμέτρου και ο αυξημένος αριθμός καρφιών στη φλάντζα διασφαλίζουν υψηλές αντοχές ακόμη και στις εφαρμογές με μερική ήλωση ΣΕΙΣΜΙΚΟΤΗΤΑ ΚΑΙ ΑΚΑΜΨΙΑ Στα πλαίσια του ερευνητικού προγράμματος X-rev το προϊόν και τα σχετικά μέσα σύνδεσης υποβλήθηκαν σε πολυάριθμες στατικές και κυκλικές δοκιμές οι οποίες παρείχαν παραμέτρους ακαμψίας (Kser) και επίπεδα ελατότητας WHT - 02

3 ΚΩ ΙΚΟΙ ΚΑΙ ΙΑΣΤΑΣΕΙΣ WHT κωδικός τύπος H [mm] οπή [mm] nv Ø5 [τεμ] s [mm] τεμ/συσκ WHT340 WHT Ø WHT440 WHT Ø WHT540 WHT Ø22 new WHT620 WHT Ø26 new H ΡΟΔΕΛΑ WHT κωδικός τύπος οπή [mm] s [mm] WHT340 WHT440 WHT540 WHT620 τεμ/συσκ ULS WHTBS50 Ø ULS505610L WHTBS50L Ø22 new ULS WHTBS70 Ø ULS707720L WHTBS70L Ø26 new ΚΑΤΑΠΟΝΗΣΕΙΣ ΥΛΙΚΟ ΚΑΙ ΑΝΤΟΧΗ WHT: ανθρακούχος χάλυβας S355 με επιψευδαργύρωση Fe/Zn 12c. ΡΟΔΕΛΑ WHT: ανθρακούχος χάλυβας S235 με επιψευδαργύρωση Fe/Zn 12c. Χρήση σε κατηγορία λειτουργίας 1 και 2 (EN 1995:2008). ΠΕΔΙΟ ΧΡΗΣΗΣ Συνδέσεις ξύλου-σκυροδέματος Συνδέσεις OSB-σκυροδέματος Συνδέσεις ξύλου-ξύλου Συνδέσεις ξύλου-osb Συνδέσεις ξύλου-χάλυβα ΠΡΟΣΘΕΤΑ ΠΡΟΪΟΝΤΑ - ΜΕΣΑ ΣΥΝΔΕΣΗΣ τύπος περιγραφή d [mm] υποστήριγμα σελίδα LBA καρφί anker LBS βίδα για ελάσματα VINYLPO χημικό M16 - M20 - M EPOPLUS χημικό M16 - M20 - M KOS μπουλόνι M16 - M20 54 WHT - 03

4 ΓΕΩΜΕΤΡΙΑ s H B 20 Ø 1 h 150 m P 9 ΓΩΝΙΑ WHT WHT340 WHT440 WHT540 WHT620 Ύψος H [mm] Βάση B [mm] Βάθος P [mm] Πάχος s [mm] Θέση οπών ξύλου h [mm] Θέση οπής τσιμέντου m [mm] Οπές φλάντζας Ø 1 [mm] 5,0 5,0 5,0 5,0 Οπή βάσης Ø 2 [mm] 17,0 17,0 22,0 26,0 Συμβατή ροδέλα WHT τύπος - WHTBS50 WHTBS50L WHTBS50 WHTBS70L WHTBS70 P m Ø 2 P B Ø 3 s ΡΟ ΕΛΑ WHTBS WHTBS50 WHTBS50L WHTBS70 WHTBS70L Γωνία WHT τύπος WHT440 / WHT540 WHT540 WHT620 WHT620 Βάση B [mm] Βάθος P [mm] Πάχος s [mm] Οπή ροδέλας Ø 3 [mm] 18,0 22,0 22,0 26,0 ΕΓΚΑΤΑΣΤΑΣΗ ΕΛΑΧΙΣΤΕΣ ΑΠΟΣΤΑΣΕΙΣ μερική ήλωση 1 2 ολική ήλωση a 4,c a 4,c a 4,c καρφί anker βίδα ΞΥΛΟ LBA Ø4 LBS Ø5 Πλευρικός σύνδεσμος - Αφόρτιστο άκρο a 4,c [mm] 5 d T inst ΣΚΥΡΟ ΕΜΑ χημικό VINYLPO / EPOPLUS M16 M20 M24 h ef h min Ελάχιστο πάχος υποστηρίγματος h min [mm] h ef + 2 d 0 ιάμετρος της οπής στο σκυρόδεμα d 0 [mm] Ροπή σύσφιξης T inst [Nm] d 0 h ef = πραγματικό βάθος αγκύρωσης στο σκυρόδεμα ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΣΕ ΣΚΥΡΟΔΕΜΑ ιάτρηση του οπλισμένου σκυροδέματος και καθαρισμός της οπής Έγχυση του χημικού αγκυρίου στην οπή Τοποθέτηση της ντίζας με σπείρωμα Τοποθέτηση της γωνίας WHT (με σχετική ροδέλα αν προβλέπεται) Κάρφωμα της γωνίας Τοποθέτηση του παξιμαδιού με κατάλληλη ροπή σύσφιξης WHT - 04

5 ΣΤΑΤΙΚΕΣ ΤΙΜΕΣ - ΣΥΝ ΕΣΗ ΣΕ ΕΦΕΛΚΥΣΜΟ - ΞΥΛΟΥ/ΤΣΙΜΕΝΤΟΥ WHT340 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΤΙΜΕΣ 1,k ΞΥΛΟ 1,k ΧΑΛΥΒΑΣ 1,k ΣΚΥΡΟΔΕΜΑ ΟΧΙ ΡΗΓΜΑΤΩΜΕΝΟ διαμόρφωση μέσο σύνδεσης οπών Ø5 1,k ξύλο ροδέλα 1,k χάλυβας VINYLPO χωρίς ροδέλα M16 χωρίς ροδέλα M16 1,k ΣΚΥΡΟΔΕΜΑ ΡΗΓΜΑΤΩΜΕΝΟ EPOPLUS τύπος Ø x L [mm] n v [τεμ] [kn] [kn] γ χάλυβας Ø x L [mm] [kn] γ σκυρ Ø x L [mm] [kn] γ σκυρ Ø4,0 x ,4 Ø4,0 x ,6-42,0 γ m0 M16 x ,84 1,8 M16 x ,66 1,8 Ø5,0 x ,4 M16 x ,95 1,8 Ø5,0 x ,6 Ø4,0 x ,0 Ø4,0x ,0-42,0 γ m0 M16 x ,84 1,8 M16 x ,66 1,8 Ø5,0 x ,0 M16 x ,95 1,8 Ø5,0 x ,0 WHT440 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΤΙΜΕΣ 1,k ΞΥΛΟ 1,k ΧΑΛΥΒΑΣ 1,k ΣΚΥΡΟΔΕΜΑ ΟΧΙ ΡΗΓΜΑΤΩΜΕΝΟ διαμόρφωση μέσο σύνδεσης οπών Ø5 1,k ξύλο ροδέλα 1,k χάλυβας VINYLPO ροδέλα WHTBS50 M16 ροδέλα WHTBS50 M16 χωρίς ροδέλα M16 1,k ΣΚΥΡΟΔΕΜΑ ΡΗΓΜΑΤΩΜΕΝΟ EPOPLUS τύπος Ø x L [mm] n v [τεμ] [kn] [kn] γ χάλυβας Ø x L [mm] [kn] γ σκυρ Ø x L [mm] [kn] γ σκυρ Ø4,0 x ,1 Ø4,0 x ,9 WHTBS50 63,4 γ m2 M16 x ,90 1,8 M16 x ,19 1,8 Ø5,0 x ,1 M16 x ,25 1,8 Ø5,0 x ,9 Ø4,0 x ,4 Ø4,0 x ,6 WHTBS50 63,4 γ m2 M16 x ,90 1,8 M16 x ,19 1,8 Ø5,0 x ,4 M16 x ,25 1,8 Ø5,0 x ,6 Ø4,0 x ,4 Ø4,0x ,6-42,0 γ m0 M16 x ,84 1,8 M16 x ,66 1,8 Ø5,0 x ,4 Ø5,0 x ,6 ΓΕΝΙΚΕΣ ΑΡΧΕΣ Οι χαρακτηριστικές τιμές είναι σύμφωνες με την προδιαγραφή EN 1995:2008 κατά ETA-11/0086. Οι τιμές σχεδιασμού αποκτούνται από τις χαρακτηριστικές τιμές ως εξής: Οι συντελεστές γ m και k mod πρέπει να ληφθούν σε συνάρτηση με την ισχύουσα προδιαγραφή που χρησιμοποιείται για τον υπολογισμό. Οι συντελεστές γ χάλυβα και γ σκυρ παραθέτονται στον πίνακα και σύμφωνα με τα πιστοποιητικά του προϊόντος. Για εφαρμογές σε XLAM (Cross Laminated Timber) συνιστάται η χρήση καρφιών/ βιδών μήκους L 60 mm. εν συνιστάται η χρήση συνδέσμων κατώτερου μήκους λόγω του μειωμένου βάθους διείσδυσης που έχει να κάνει αποκλειστικά με την πιο εξωτερική σανίδα και με κίνδυνο ευαίσθητης θραύσης του ξύλου λόγω του μεταδοτικού αποτελέσματος. Στο στάδιο υπολογισμού λήφθηκε υπόψη μία φαινόμενη πυκνότητα των ξύλινων στοιχείων ίση με ρ k = 350 kg/m 3 και μία κατηγορία αντοχής του σκυροδέματος C20/25. Η διαστασιολόγηση και ο έλεγχος των στοιχείων ξύλου και σκυροδέματος πρέπει να διεξάγονται ξεχωριστά. Οι τιμές αντοχής ισχύουν για τις παραδοχές μελέτης που ορίζονται στον πίνακα διαφορετικές οριακές συνθήκες (παρ. ελάχιστες αποστάσεις από τα άκρα) θα πρέπει να ελέγχονται. Οι τιμές αντοχής μπορούν να εκτείνονται στην περίπτωση της εφαρμογής με πέτασμα OSB παρεμβλημένο ανάμεσα στη γωνία WHT και το ξύλινο υποστήριγμα βάσει πειραματικών δοκιμών, αρκεί να διασφαλίζεται το ελάχιστο βάθος διείσδυσης του συνδέσμου και ένα κατάλληλο μέσο σύνδεσης OSB-ξύλου. Οι επιτρεπόμενες τιμές είναι σύμφωνες με την προδιαγραφή DIN 1052:1988. WHT - 05

6 WHT540 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΤΙΜΕΣ 1,k ΞΥΛΟ 1,k ΧΑΛΥΒΑΣ 1,k ΣΚΥΡΟΔΕΜΑ ΟΧΙ ΡΗΓΜΑΤΩΜΕΝΟ διαμόρφωση μέσο σύνδεσης οπών Ø 5 1,k ξύλο ροδέλα 1,k χάλυβας VINYLPO ροδέλα WHTBS50L M20 ροδέλα WHTBS50L M20 ροδέλα WHTBS50 M16 ροδέλα WHTBS50 M16 1,k ΣΚΥΡΟΔΕΜΑ ΡΗΓΜΑΤΩΜΕΝΟ EPOPLUS τύπος Ø x L [mm] n v [τεμ] [kn] [kn] γ χάλυβας Ø x L [mm] [kn] γ σκυρ Ø x L [mm] [kn] γ σκυρ Ø4,0 x ,7 Ø4,0 x ,9 WHTBS50L 63,4 γ m2 M20 x ,63 1,8 M20 x ,32 2,1 Ø5,0 x ,7 M20 x 290 (1) 75,39 2,1 Ø5,0 x ,9 Ø4,0 x ,4 Ø4,0 x ,1 WHTBS50L 63,4 γ m2 M20 x ,63 1,8 M20 x ,32 2,1 Ø5,0 x ,4 M20 x 290 (1) 75,39 2,1 Ø5,0 x ,1 Ø4,0 x ,7 Ø4,0 x ,9 Ø5,0 x ,7 Ø5,0 x ,9 WHTBS50 63,4 γ m2 M16 x ,89 1,8 M16 x ,19 1,8 Ø4,0 x ,4 Ø4,0 x ,1 Ø5,0 x ,4 Ø5,0 x ,1 WHTBS50 63,4 γ m2 M16 x ,89 1,8 M16 x ,19 1,8 (1) Το μήκος μπορεί να επιτευχθεί από ντίζες με σπείρωμα MGS που κόβονται στα μέτρα σας WHT620 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΤΙΜΕΣ 1,k ΞΥΛΟ 1,k ΧΑΛΥΒΑΣ 1,k ΣΚΥΡΟΔΕΜΑ ΟΧΙ ΡΗΓΜΑΤΩΜΕΝΟ 1,k ΣΚΥΡΟΔΕΜΑ ΡΗΓΜΑΤΩΜΕΝΟ διαμόρφωση μέσο σύνδεσης οπών Ø5 1,k ξύλο ροδέλα 1,k χάλυβας VINYLPO 1,k σκυρ EPOPLUS 1,k σκυρ τύπος Ø x L [mm] n v [τεμ] [kn] [kn] γ χάλυβας Ø x L [mm] [kn] γ σκυρ Ø x L [mm] [kn] γ σκυρ ροδέλα WHTBS70L M24 ροδέλα WHTBS70L M24 ροδέλα WHTBS70 M20 ροδέλα WHTBS70 M20 Ø4,0 x ,4 Ø4,0 x ,2 Ø5,0 x ,4 Ø5,0 x ,2 Ø4,0 x ,8 Ø4,0 x ,7 Ø5,0 x ,8 Ø5,0 x ,7 Ø4,0 x ,4 Ø4,0 x ,2 Ø5,0 x ,4 Ø5,0 x ,2 Ø4,0 x ,8 Ø4,0 x ,7 Ø5,0 x ,8 Ø5,0 x ,7 (1) Το μήκος μπορεί να επιτευχθεί από ντίζες με σπείρωμα MGS που κόβονται στα μέτρα σας WHTBS70L 85,2 γ m2 M24 x ,98 1,8 WHTBS70L 85,2 γ m2 M24 x ,98 1,8 M24 x ,57 M24 x 330 (1) 90,93 M24 x ,57 M24 x 330 (1) 90,93 WHTBS70 85,2 γ m2 M20 x ,35 1,8 M20 x ,17 2,1 WHTBS70 85,2 γ m2 M20 x ,35 1,8 M20 x ,17 2,1 2,1 2,1 2,1 2,1 WHT - 06

7 ΣΤΑΤΙΚΕΣ ΤΙΜΕΣ - ΣΥΝ ΕΣΗ ΣΕ ΕΦΕΛΚΥΣΜΟ - ΞΥΛΟΥ/ΤΣΙΜΕΝΤΟΥ ΠΑΡΑΜΕΤΡΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ΧΗΜΙΚΟΥ ΑΓΚΥΡΙΟΥ h min t fix h ef τύπος ντίζας κατηγορία τύπος τύπος t κωδικός fix Ø x L [mm] χάλυβα WHT ροδέλα [mm] [mm] [mm] 160 FE (2) 5.8 WHT M FE (2) 5.8 WHT340 / WHT WHT440 / WHT540 WHTBS FE (2) 5.8 WHT440 WHTBS WHT M FE (2) 5.8 WHT540 WHTBS50L WHT620 WHTBS MGS M20 (3) 4.8 / 8.8 WHT540 WHTBS50L FE M24 WHT WHT620 WHTBS70L MGS M24 (3) 4.8 / 8.8 WHT620 WHTBS70L (2) Προτεμαχισμένη ντίζα με σπείρωμα INA μαζί με παξιμάδι και ροδέλα (3) Σε περίπτωση χρήσης τεμαχισμένων στα μέτρα σας ντιζών με σπείρωμα, συνιστάται η χρήση παξιμαδιού MUT DIN934 και ροδέλας ULS DIN125 h ef h min ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ ΕΝΑΛΛΑΚΤΙΚΩΝ ΑΓΚΥΡΙΩΝ Το μέσο σύνδεσης στο σκυρόδεμα με αγκύρια διαφορετικά από αυτά του πίνακα πρέπει να ελέγχεται βάσει της δύναμης καταπόνησης στο ίδιο το, που μπορεί να καθοριστεί δια μέσου των συντελεστών k t//. Η δρώσα στο αξονική δύναμη εφελκυσμού αποκτάται ως εξής: k t// = συντελεστής εκκεντρότητας = καταπόνηση εφελκυσμού δρώσα στη γωνία WHT F bolt // k t// WHT340 1,00 WHT440 1,00 WHT540 1,00 WHT620 1,00 Ο έλεγχος του αγκυρίου συμμορφώνεται αν η αντοχή σε εφελκυσμό του σχεδιασμού, υπολογισμένη λαμβάνοντας υπόψη τα αποτελέσματα πεπερασμένου πλάτους, είναι μεγαλύτερη από την καταπόνηση του σχεδιασμού: bolt //,d F bolt //,d. ΣΗΜΕΙΩΣΕΙΣ για τον αντισεισμικό σχεδιασμό Μελέτη με προσεκτικό τρόπο της πραγματικής ιεραρχίας των αντοχών τόσο σε σχέση με το κτίριο στο σύνολό του όσο και εντός του συστήματος σύνδεσης WHT. Πειραματικά η οριακή αντοχή του καρφιού LBA (και της βίδας LBS) προκύπτει πολύ μεγαλύτερη σε σχέση με τη χαρακτηριστική αντοχή αξιολογημένη κατά EN Παρ. καρφί LBA Ø4 x 60 mm: v,k = 1,93 kn κατά EN1995 / v,k = 2,8-3,6 kn από πειραματικές δοκιμές (μεταβάλλεται σε συνάρτηση με την τυπολογία ξύλου). Τα δοκιμαστικά δεδομένα προέρχονται από δοκιμές που διεξάγονται στα πλαίσια του ερευνητικού προγράμματος X-ev και παραθέτονται στην επιστημονική έκθεση Συστήματα σύνδεσης για ξύλινα κτίρια: δοκιμαστική έρευνα για την αξιολόγηση ακαμψίας, αντοχής και ελατότητας (DICAM - Dipartimento di Ingegneria Civile, Ambientale e Meccanica - UniTN / Τμήμα Πολιτικών Μηχανικών και Μηχανικών Περιβάλλοντος - Παν/μιο Τρέντο). ΕΠΙΤΡΕΠΟΜΕΝΕΣ ΤΙΜΕΣ - ΣΚΥΡΟ ΕΜΑ ΟΧΙ ΡΗΓΜΑΤΩΜΕΝΟ ΤΥΠΟΥ WHT ΤΥΠΟΣ ΡΟΔΕΛΑΣ μέσο σύνδεσης οπών Ø5 χημικό VINYLPO N 1,adm τύπος Ø x L [mm] n v [τεμ] Ø x L [mm] [kg] WHT340 - Ø4,0 x M16 x WHT440 WHTBS50 Ø4,0 x M16 x WHT540 WHTBS50L Ø4,0 x M20 x WHT620 WHTBS70L Ø4,0 x M24 x WHT - 07

8 ΑΚΑΜΨΙΑ ΤΗΣ ΣΥΝ ΕΣΗΣ ΑΞΙΟΛΟΓΗΣΗ ΜΕΤΡΟΥ ΟΛΙΣΘΗΣΗΣ Kser Δοκιμαστική μέση τιμή K ser για τη σύνδεση WHT σε ξύλο GL24h ΤΥΠΟΥ WHT διαμόρφωση τύπος μέσου σύνδεσης Ø x L [mm] n v [τεμ] K ser [N/mm] WHT340 με ροδέλα WHTBS50 Ø4,0 x WHT440 με ροδέλα WHTBS50 Ø4,0 x WHT WHT620 με ροδέλα WHTBS70 Ø4,0 x με ροδέλα WHTBS70 Ø4,0 x K ser κατά EN 1995:2008 για καρφιά στη σύνδεση χάλυβα-ξύλου GL24h Καρφιά (χωρίς προδιάτρηση) (EN 1995: ) ΤΥΠΟΥ WHT τύπος μέσου σύνδεσης Ø x L [mm] WHT340 Ø4,0 x 60 WHT440 Ø4,0 x 60 WHT540 Ø4,0 x 60 WHT620 Ø4,0 x 60 n v K ser, max [τεμ] [N/mm] WHT - 08
