Σύνθεσης Φέροντος Οργανισμού (από Ξύλο και χάλυβα) β. Τσούρας Επικ. Καθηγητής Σχολής Αρχιτεκτόνων Ε.Μ.Π.

Transcript

1 Σύνθεσης Φέροντος Οργανισμού (από Ξύλο και χάλυβα) β. Τσούρας Επικ. Καθηγητής Σχολής Αρχιτεκτόνων Ε.Μ.Π.

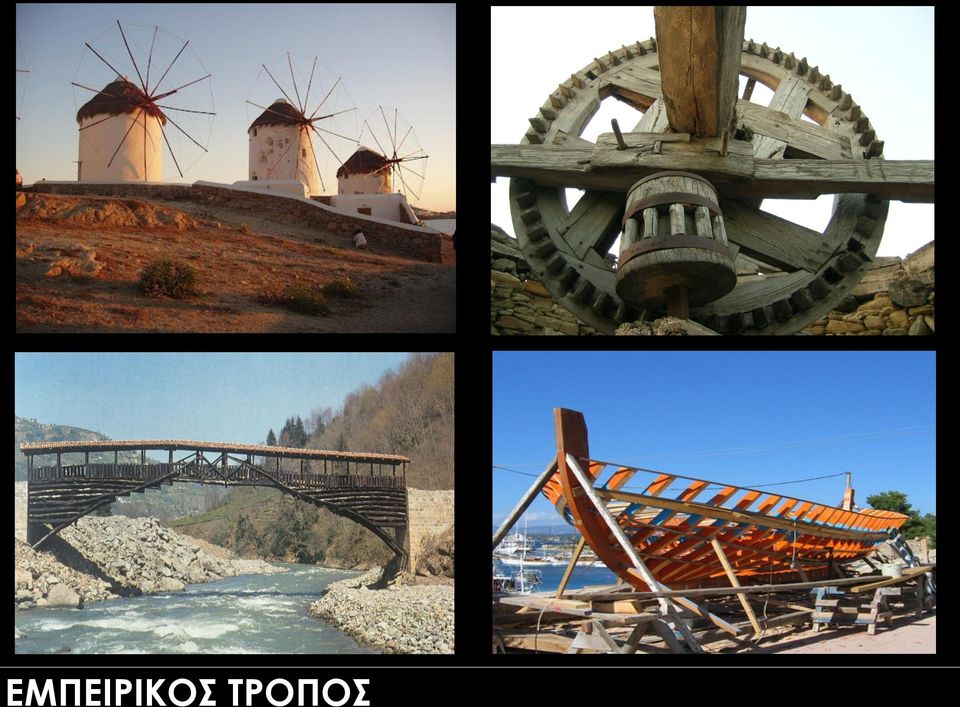

2 ΕΜΠΕΙΡΙΚΟΣ ΤΡΟΠΟΣ

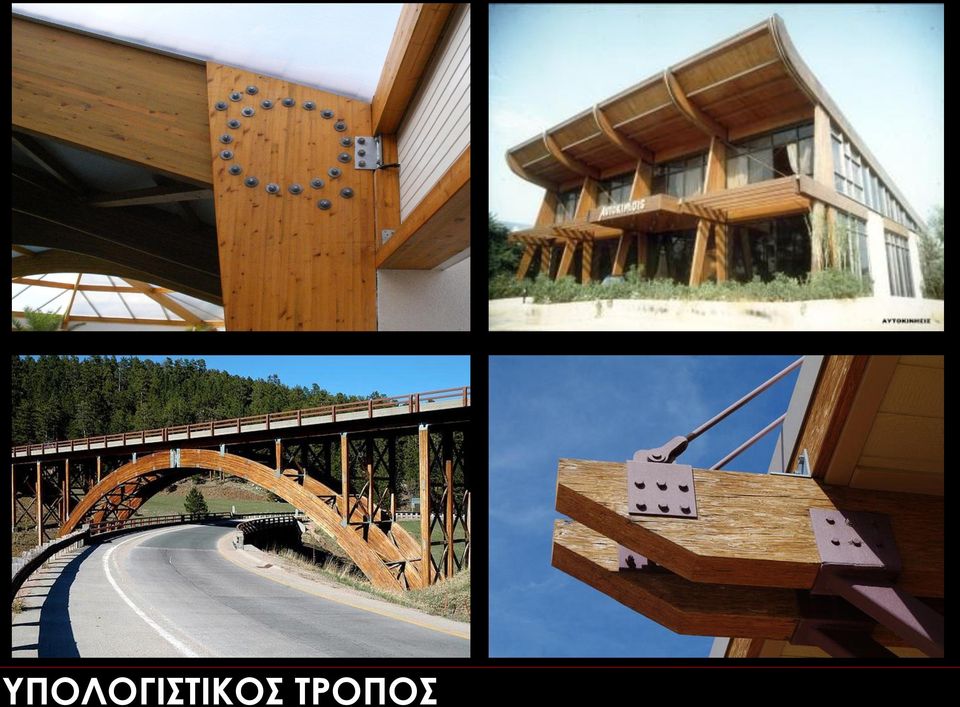

3 ΥΠΟΛΟΓΙΣΤΙΚΟΣ ΤΡΟΠΟΣ

4 Πως οδηγούμαστε στην Σύνθεση του Φ.Ο.??? 1 ο Στάδιο Η Ανάγκη

5 Πως οδηγούμαστε στην Σύνθεση του Φ.Ο.??? 2 ο Στάδιο Η Παρατήρηση

6 Πως οδηγούμαστε στην Σύνθεση του Φ.Ο.??? 3 ο Στάδιο Η Ιδέα

7 Πως οδηγούμαστε στην Σύνθεση του Φ.Ο.??? 4 ο Στάδιο Η Εφαρμογή

8 Πως οδηγούμαστε στην Σύνθεση του Φ.Ο.??? Η Αποτυχία της Εφαρμογής

9 Πως οδηγούμαστε στην Σύνθεση του Φ.Ο.??? Η ΕΠΙΤΥΧΙΑ

10 Φυσικές Ιδιότητες - Παρατήρηση - εφαρμογή

11 Ιταλία Bisceglie Lama di S. Croce Δισπηλιό Καστοριάς 5000πχ Προϊστορικές εφαρμογές στέγασης

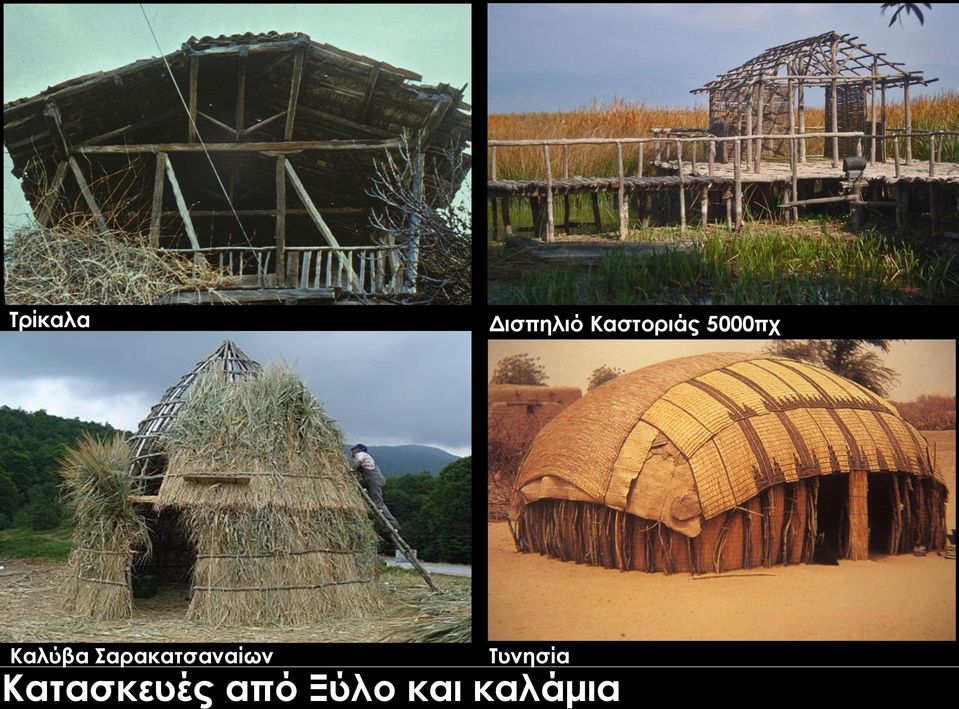

12 Τρίκαλα Δισπηλιό Καστοριάς 5000πχ Καλύβα Σαρακατσαναίων Τυνησία Κατασκευές από Ξύλο και καλάμια

13 Μη υπολογισμένες κατασκευές Πρόχειρες υπαίθριες κατασκευές

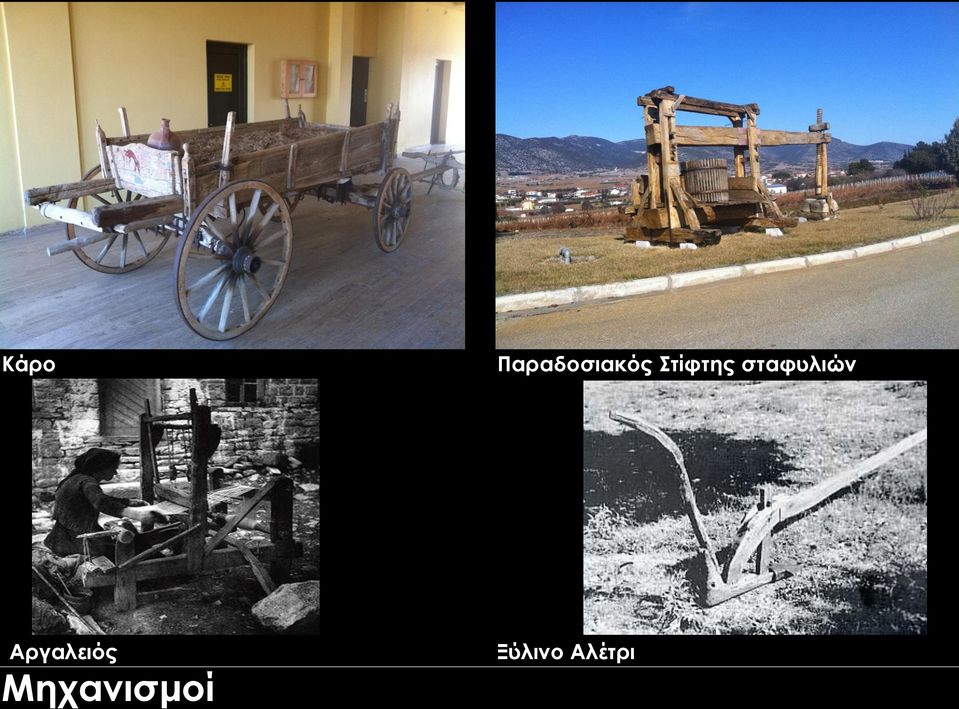

14 Κάρο Παραδοσιακός Στίφτης σταφυλιών Αργαλειός Μηχανισμοί Ξύλινο Αλέτρι

15 Καΐκια στο καρνάγιο

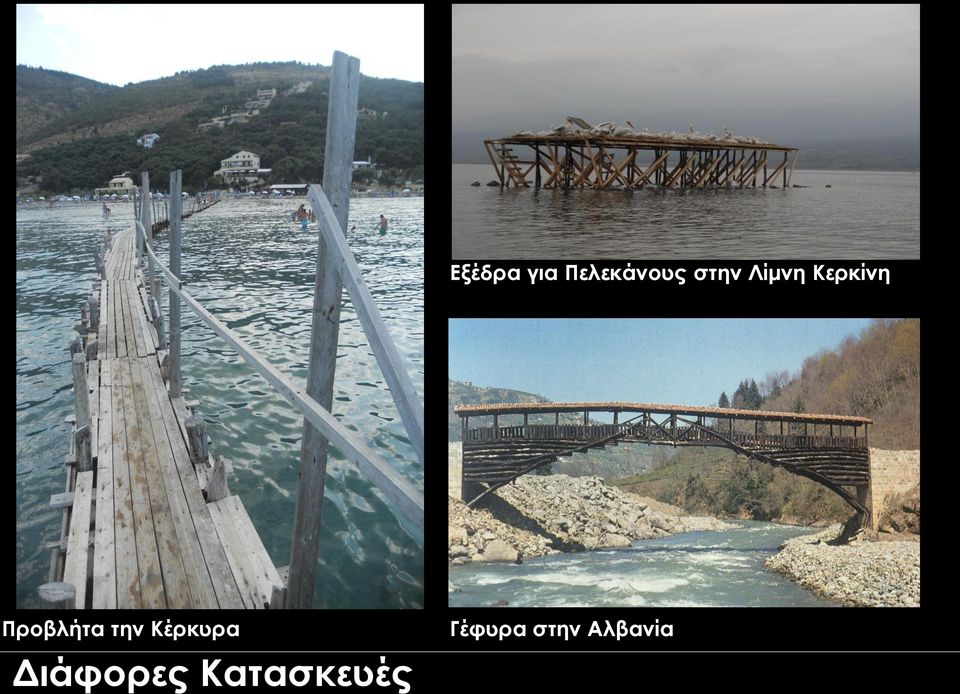

16 Εξέδρα για Πελεκάνους στην Λίμνη Κερκίνη Προβλήτα την Κέρκυρα Διάφορες Κατασκευές Γέφυρα στην Αλβανία

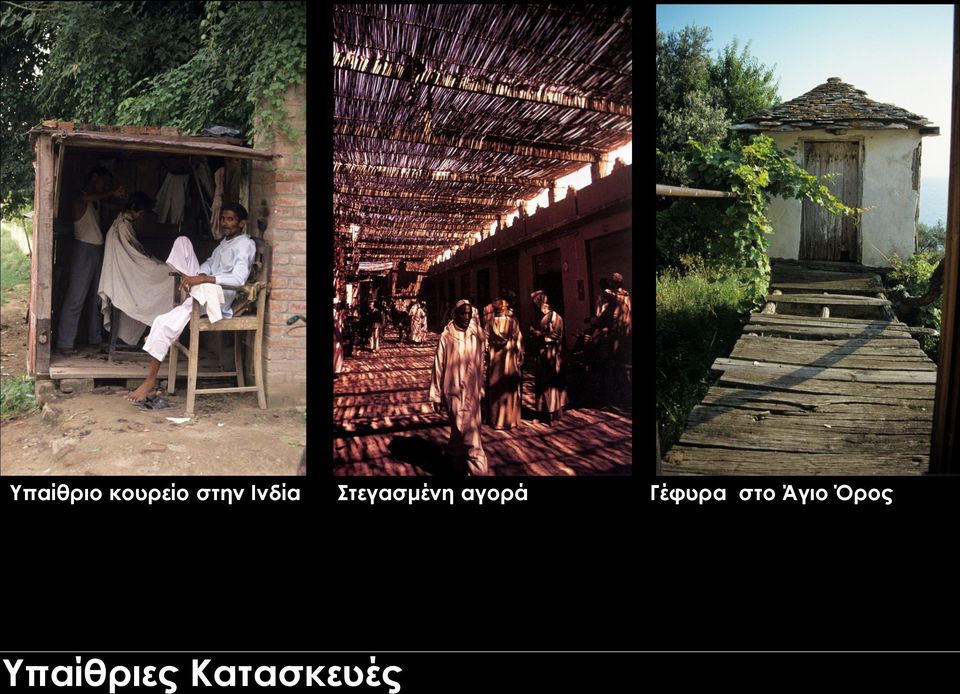

17 Υπαίθριο κουρείο στην Ινδία Στεγασμένη αγορά Γέφυρα στο Άγιο Όρος Υπαίθριες Κατασκευές

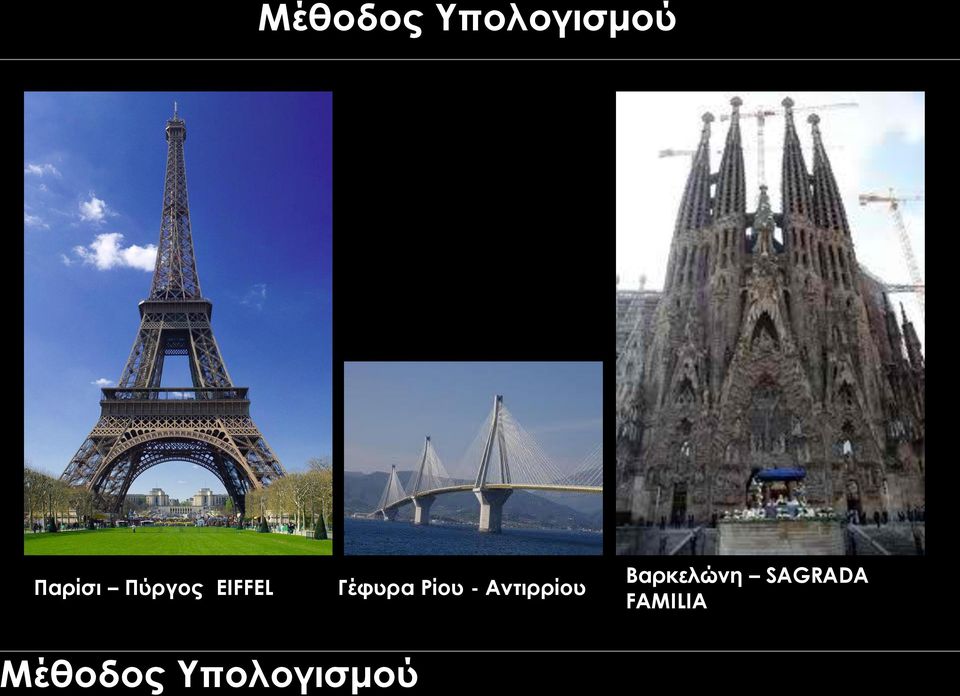

18 έθοδος Υπολογισμού Μέθοδος Υπολογισμού Παρίσι Πύργος EIFFEL Γέφυρα Ρίου - Αντιρρίου Βαρκελώνη SAGRADA FAMILIA

19 Κτίρια με Ξύλινο Φέροντα Οργανισμό

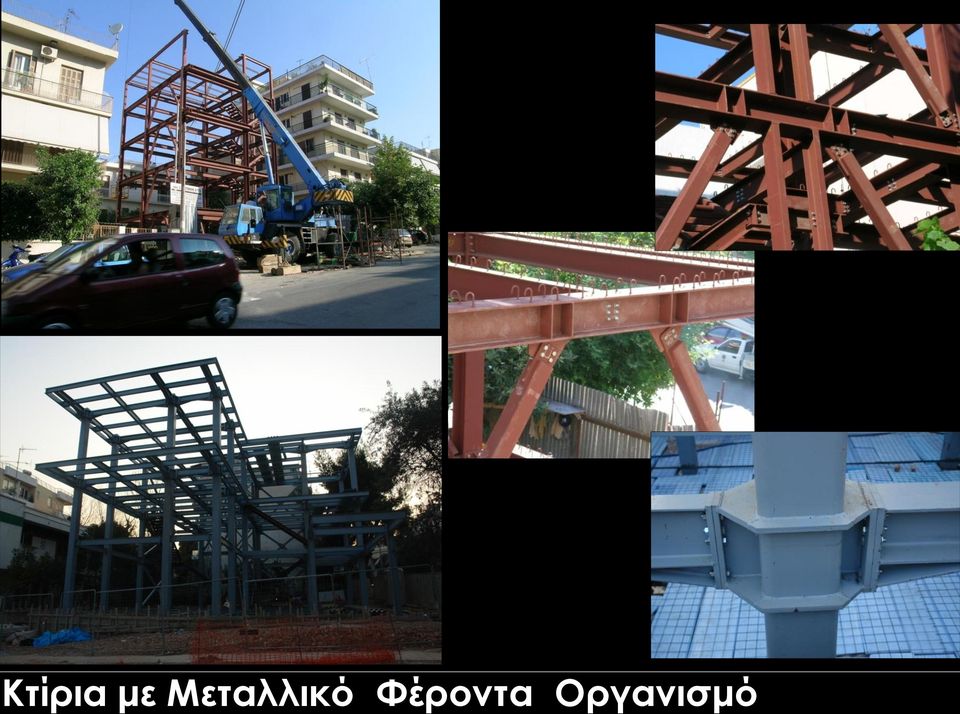

20 Κτίρια με Μεταλλικό Φέροντα Οργανισμό

21 ΣΥΝΘΕΣΗ ΦΕΡΟΝΤΟΣ ΟΡΓΑΝΙΣΜΟΥ

22 ΞΥΛΟ ΛΙΘΟΣ Φυσικό Σύνθετο Φυσικοί λίθοι Τεχνητά λιθοσώματα Από την προϊστορία έως και σήμερα ΜΕΤΑΛΛΟ Σίδηρος Χάλυβας Αλουμίνιο Βιομηχανική επανάσταση έως και σήμερα ΟΠΛΙΣΜΕΝΟ Συνδυασμός χάλυβα ΣΚΥΡΟΔΕΜΑ και σκυροδέματος Μετά το 1920 έως και σήμερα Βασικά Δομικά Υλικά Φέροντος Οργανισμού

23 Ειδικό Βάρος Ξύλο Χάλυβας Οπλισμένο σκυρόδεμα 400 Kg/m Kg/m Kg/m3

24 Δομικό Έργο Στοιχεία Φ.Ο. Μη φέροντα στοιχεία Δομικά υλικά Πρωτεύοντες δευτερεύοντες φορείς. Πιθανός σκελετός Μέλη + Συνδέσεις

25 Ξύλο Χάλυβας Οπλισμένο σκυρόδεμα Διαστασιολόγηση Φέροντος Οργανισμού

26 Για να δημιουργηθούν οι επιφάνειες των πατωμάτων, στεγάσεων κ.λ.π. πρέπει τα επιφανειακά δομικά στοιχεία να στηριχτούν πάνω σε μια σειρά γραμμικών στοιχείων. 1ος Κάναβος Φέροντος οργανισμού

27 Η ικανότητα των δοκών να γεφυρώνουν μια ορισμένη οριακή απόσταση για ένα ορισμένο φορτίο καθορίζει τον εμβάτη του Πρώτου Κάνναβου 2ος Κάναβος Φέροντος οργανισμού

28 Οι μεγαλύτεροι δοκοί φέρουν τις υπερκείμενες δοκούς με το φορτίο σε ορισμένο άνοιγμα Φορτίο Οι δευτερεύοντες δοκοί σε ορισμένο άνοιγμα, φέρουν τα επιφανειακά στοιχεία με το δεδομένο φορτίο Τελική σύνθεση Φέροντος οργανισμού

29 ΚΑΤΑΣΚΕΥΗ Τρισδιάστατο υλικό σύνολο, που Ισορροπεί + Ευσταθεί στον χώρο ΑΠΑΙΤΕΙΤΑΙ Επαρκής Ακαμψία + Αντοχή και στις τρείς διευθύνσεις στον χώρο Απαιτήσεις Κατασκευής

30 Ακαμψία 1η-Περίπτωση Επίτευξη της Ακαμψίας -ΠΑΚΤΩΣΗ-

31 Πάκτωση υποστυλώματος ΠΑΚΤΩΣΗ Πάκτωση κόμβων

32 Ακαμψία 2η- Περίπτωση για την Επίτευξη της Ακαμψίας -ΕΓΧΑΡΑΞΗ-

33 ΕΓΧΑΡΑΞΗ

34 Ακαμψία 3η- Περίπτωση για την Επίτευξη της Ακαμψίας -Διαφραγματική λειτουργία-

35 3η- Περίπτωση για την Επίτευξη της Ακαμψίας -Διαφραγματική λειτουργία-

36 Ακαμψία 4η- Περίπτωση για την Επίτευξη της Ακαμψίας -ΤΡΙΓΩΝΙΣΜΟΣ-

37 4η- Περίπτωση για την Επίτευξη της Ακαμψίας -ΤΡΙΓΩΝΙΣΜΟΣ-

38 d d Παραμόρφωση Πλαισίου εκτός επιπέδου

39 1 η Φάση Κατά μήκος Διάταξη Φέροντος οργανισμού -Κάναβος -Α-

40 2 η Φάση Κατά μήκος Διάταξη Φέροντος οργανισμού -Κάναβος -Α-

41 3 η Φάση Κατά μήκος Διάταξη Φέροντος οργανισμού -Κάναβος -Α-

42 4 η Φάση Κ.λ.π Ολοκλήρωση Φέροντος οργανισμού

43 1 η Φάση Εγκάρσια Διάταξη Φέροντος οργανισμού -Κάναβος -Β-

44 2 η Φάση Εγκάρσια Διάταξη Φέροντος οργανισμού -Κάναβος -Β-

45 3 η Φάση Εγκάρσια Διάταξη Φέροντος οργανισμού -Κάναβος -Β-

46 4 η Φάση Εγκάρσια Διάταξη Φέροντος οργανισμού Κάνναβος -Β-

47 Πάκτωση Πλαίσιο Πάκτωση Πάκτωση Πλαίσιο Άρθρωση Άρθρωση Τριαρθρωτό Πλαίσιο Πάκτωση Άρθρωση Μορφές φορέα

48 Η Πάκτωση: Απαγορεύει την μετατόπιση και την στροφή και επιτρέπει τη μεταβίβαση δυνάμεων και ροπών προς κάθε διεύθυνση Τρόπος σύνδεσης - ΠΑΚΤΩΣΗ-

49 Η κύλιση: Επιτρέπει την μετατόπιση σε όλες τις κατευθύνσεις επάνω στο επίπεδο που πραγματοποιείται Τρόπος σύνδεσης - ΚΥΛΙΣΗ-

50 Η άρθρωση: Απαγορεύει τη μετατόπιση των σημείων συναρμογής και επιτρέπει ελευθέρα οποιαδήποτε στροφή των μελών μεταξύ τους γύρω από αυτό το σημείο Τρόπος σύνδεσης ΑΡΘΡΩΣΗ-

51 2 η Φάση Δευτερεύων Φ.Ο Φάσεις Κατασκευής -ΠΛΑΙΣΙΟ ΔΥΟ ΑΡΘΡΩΣΕΩΝ-

52 1 η Φάση Πρωτεύων Φ.Ο Φάσεις Κατασκευής -ΠΛΑΙΣΙΟ ΔΥΟ ΑΡΘΡΩΣΕΩΝ-

53 3 η Φάση Τεγίδες Φάσεις Κατασκευής -ΠΛΑΙΣΙΟ ΔΥΟ ΑΡΘΡΩΣΕΩΝ-

54 Φάσεις Κατασκευής -ΠΛΑΙΣΙΟ ΔΥΟ ΑΡΘΡΩΣΕΩΝ- 4 η Φάση κ.λ.π

55 Τρόποι σύνδεσης -ΤΟΞΟΥ- Τόξο Πάκτωση Άρθρωση Τόξο δύο αρθρώσεων Άρθρωση Άρθρωση Τριαρθρωτό Τόξο

56 1 η Φάση Πρωτεύων Φ.Ο Φάσεις Κατασκευής -ΤΟΞΟ ΔΥΟ ΑΡΘΡΩΣΕΩΝ-

57 2 η Φάση Δευτερεύων Φ.Ο Φάσεις Κατασκευής -ΤΟΞΟ ΔΥΟ ΑΡΘΡΩΣΕΩΝ-

58 2 η Φάση Τεγίδες Φάσεις Κατασκευής -ΤΟΞΟ ΔΥΟ ΑΡΘΡΩΣΕΩΝ-

59 3 η Φάση - Αντιανέμια Φάσεις Κατασκευής -ΤΟΞΟ ΔΥΟ ΑΡΘΡΩΣΕΩΝ-

60 4 η Φάση κ.λ.π Ολοκλήρωση Κατασκευής -ΤΟΞΟ ΔΥΟ ΑΡΘΡΩΣΕΩΝ-

61 1 η Φάση Υποστυλώματα Φ.Ο Φάσεις Κατασκευής -ΕΣΧΑΡΑΣ-

62 2 η Φάση Υποστυλώματα και δοκοί Φ.Ο Φάσεις Κατασκευής -ΕΣΧΑΡΑΣ-

63 3 η Φάση Δευτερεύουσες δοκοί Φάσεις Κατασκευής -ΕΣΧΑΡΑΣ-

64 4 η Φάση Δευτερεύουσες δοκοί Φάσεις Κατασκευής -ΕΣΧΑΡΑΣ-

65 Φάσεις Κατασκευής -ΕΣΧΑΡΑΣ- 5 η Φάση Διαμόρφωση εσχάρας κ.λ.π

66 Καλό ταξίδι
