1 МАШИНЕ НЕПРЕКИДНОГ ТРАНСПОРТА предавање 1.1 Основе, принципипијелна решења

2 Назив предмета: Наставник: Сарадник: МАШИНЕ НЕПРЕКИДНОГ ТРАНСПОРТА др Драгослав Јаношевић, ван. професор мр Саша Марковић Шифра предмета: Година: IV Семестар: 8 Статус предмета: Обавезни Број ЕСПБ: - Услов за избор/слушање предмета: - Циљ предмета Упознавање студената са функцијама, стандардима, карактеристикама, поступцима развоја, анализе и прорачуна осно-вних модула и система машина непрекидног транспорта. Исход предмета Познавање функција, стандарда и карактеристика машина непрекидног транспорта, као и поступака развоја, анализе и прорачуна њихових осно-вних модула и система.

3 Садржај предмета Теоријска настава Предавање 1. Час ДЕФИНИЦИЈЕ, ВРСТЕ И ПОДЕЛА МАШИНА НЕПРЕКИДНОГ ТРАНСПОРТА Функционална, структурна и параметарска анализа машина непрекидног транспорта. Механичка својства насипних материјала. Предавање 2. Час ТРАКАСТИ ТРАНСПОРТЕРИ Основне функције. Концепцијска решења. Принцип преноса трењем. Принцип преноса спрезањем. Структурна анализа тракастих транспортера: траке, бубњеви, носећи и водећи ваљци, погонски и затезни системи и помоћни уређаји. Варијантна решења конфигурације тракастих транспортера. Предавање 3. Час ОТПОРИ КРЕТАЊА И ОПТЕРЕЋЕЊА ТРАКАСТИХ ТРАНСПОРТЕРА Геометрија нормираних попречних пресека транспортованог материјала на траци. Капацитет тракастог транспортера. Отпори кретања траке: главни, споредни и допунски отпори кретања. Анализа оптерећења: силе у траци, потребне силе затезања траке, максимална оптерећења затезног и погонског бубња. Предавање 4. Час ПРОРАЧУН ПОГОНСКОГ СИСТЕМА ТРАКАСТИХ ТРАНСПОРТЕРА Варијантна решења погонских система тракастих транспортера. Димензионисање погона: потребна снага погона, број и положај погонских бубњева и избор величине погонског мотора. Расподела снаге код погона траке са два погонска бубња. Покретање и кочење транспортера. I КОЛОКВИЈУМ Час

4 Садржај предмета Теоријска настава Предавање 5. Час ЕЛЕВАТОРИ Функционална и параметарска анализа. Варијантна решења. Елеватори са кофицама на траци и на ланцу. Начини пуњења и пражњења кофивца елеватора. Кинематика инерцијалног пражњења кофица. Прорачун елеватора: одређивање отпора кретања и потрене снаге погона. Предавање 6. Час ЧЛАНКАСТИ ТРАНСПОРТЕРИ Функционална и параметарска анализа. Варијантна решења: чланкасти, плочасти, коритасти и цевни ланчани транспортери. Прорачун чланкастих транспортера: одређивање капацитета, компонената отпора кретања и потрене снаге погона. Предавање 7. Час КОНВЕЈЕРИ Функционална и параметарска анализа. Варијантна решења: висећи (једношински и двошински) иподни конвејери. Прорачун конвејера: одређивање компонената отпора кретања и потрене снаге погона. Предавање 8. Час ПУЖНИ ТРАНСПОРТЕРИ Функционална и параметарска анализа. Варијантна решења. Кинематика транспорта материјала код хоризонталних и вертикалних пужних транспортера. Прорачун пужних транспортера: одређивање капацитета и потрене снаге погона. II КОЛОКВИЈУМ Час

5 Садржај предмета Теоријска настава Предавање 9. Час ВАЉКАСТИ ТРАНСПОРТЕРИ Функционална и параметарска анализа. Варијантна решења. Кинематика и динамика кретања терета (пакета). Предавање 10. Час ГРАВИТАЦИОНИ И ИНЕРЦИЈАЛНИ ТРАНСПОРТЕРИ Функционална и параметарска анализа. Принципијелна и варијантна решења. Принцип клизања и одбацивања код инерцијалних транспортера. Системи побуда осцилација. Кинематичка и динамичка анализа вибрационих транспортера. Предавање 11. Час ПОСЕБНИ ТРАНСПОРТЕРИ НЕПРЕКИДНОГ ТРАНСПОРТА Покретне степенице и траке за превоз људи. Индустријске и туристичке жичаре. Предавање 12. Час СИСТЕМИ НЕПРЕКИДНОГ ТРАНСПОРТА БТО (Багер-Транспортер-Одлагач) систем. Транспортни системи термоелектрана и топлана. Помоћни уређаји транспортних система:силоси и бункери. III КОЛОКВИЈУМ Час

6 Литература 1. Jevtić, V.: Transportne mašine za neprekidnim načinom rada, Niš Jevtić, V.: Neprekidni transport, Niš Kurth, F.: Stetigfoerderer, VEB Verlag Technik Berlin Spivakovsky, A.: Conveying Machines 1, 2 MIR- publichers Moskow, Број часова активне наставе: Методе извођења наставе: Предиспитне обавезе активност у току предавања практична настава домаћи задаци-семинарски рад колоквијуми (три колоквијума) Теоријска настава 45 Практична настава Предавања, вежбе, израда семинарског рада, колоквијуми Оцена знања поена Завршни испит 5 писмени испит 5 усмени испит презентација семинарског рада = поена 60* Обавезе студената Наставни материјал: *Део писменог испита (50 поена) се може положити преко колоквијума Присуство свим предавањима и вежбама, израда семинарског рада и полагањa колоквијума.

7 Функција ТРАНСПОРТ ПРЕКИДНИ ТРАНСПОРТ НЕПРЕКИДНИ ТРАНСПОРТ Структурни носиоци функција МАШИНЕ ПРЕКИДНОГ ТРАНСПОРТА транспортне, грађевинске, рудаске, пољопривредне, комуналне, шумске, привредне МАШИНЕ НЕПРЕКИДНОГ ТРАНСПОРТА транспортне траке, елеватори, транспортери, конвејери, жичаре, транспортни системи

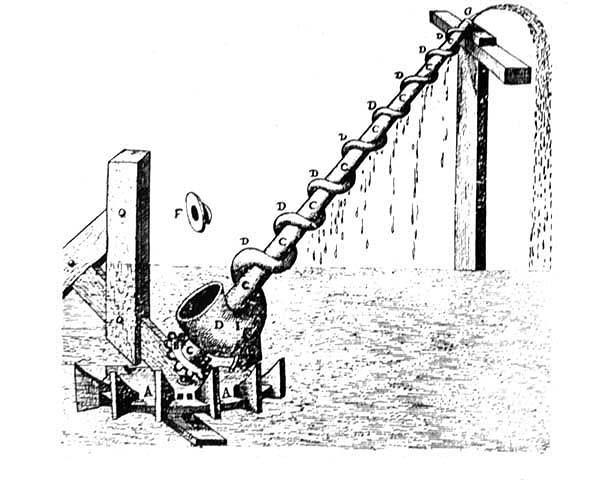

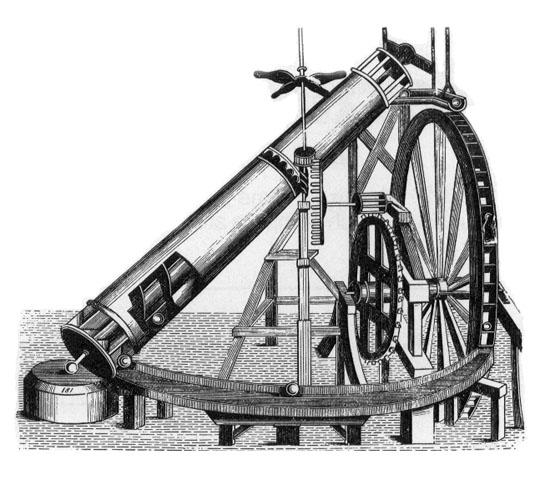

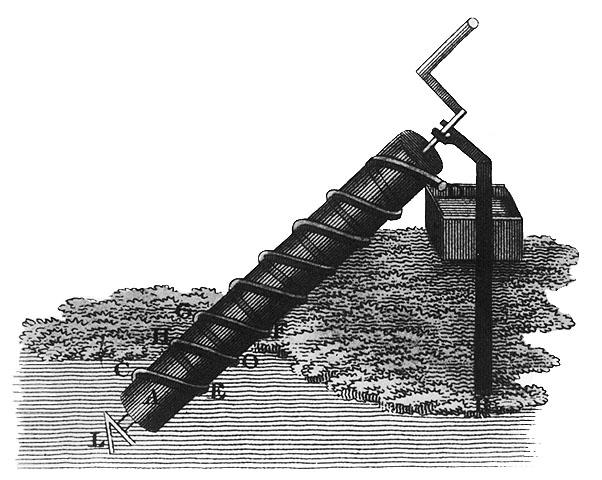

8

9

10

11 КАРАКТЕРИСТИКЕ МАТЕРИЈАЛА ЗНАЧАЈНЕ ЗА ТРАНСПОРТ Према прописима VDI 2393, класификација материјала према величини зрна предвиђа 10 група, при чему је неопходно да најмање 60% зрна у укупној маси има одговарајућу величину дату у табели Група A B C D E F G H K L d k [mm] <0,4 0, >300

12 ТРАНСПОРТНЕ ТРАКЕ Карактеристике учинак: max m 3 /h дужина путање: max. 100 km брзина транспортовања: max 10 m/s

13 ТРАНСПОРТНЕ ТРАКЕ угао нагиба: max. 25 о

14 ТРАНСПОРТНЕ ТРАКЕ Погон траке: са једном или више погонских станица Затезање траке: круто, покретно, подешљиво

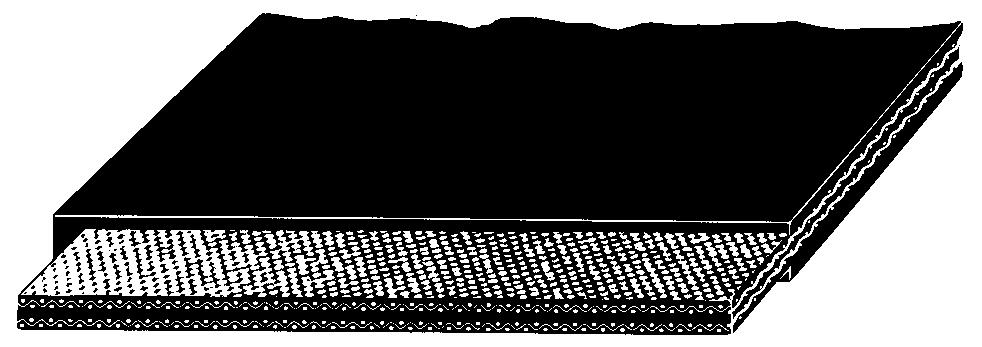

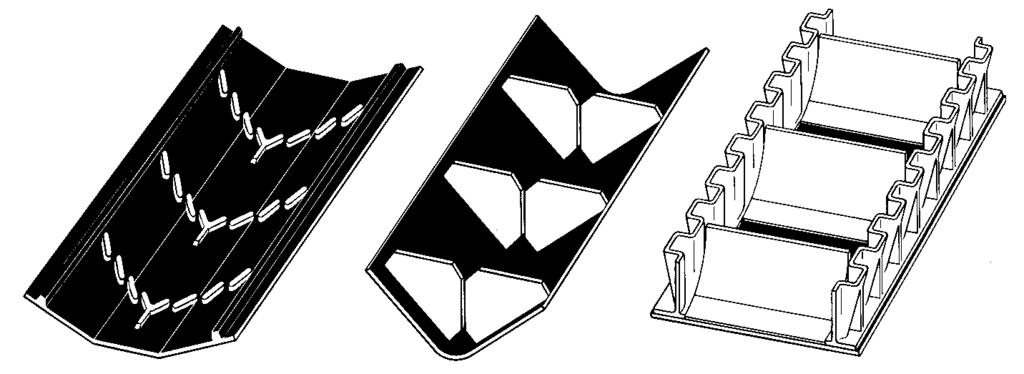

15 ТРАНСПОРТНЕ ТРАКЕ Попречни пресек и арматура гумених трака: текстилна арматура слојева, челична арматура траке, тракасаребримаза стрми транспорт, коритаста трака

16 ТРАНСПОРТНЕ ТРАКЕ Вешање носећих ваљака: круто зглобно-еластично

17 ЕЛЕВАТОРИ са чврсто везаним кофицама Карактеристике: учинак: висина подизања: брзина транспортовања: max t/h max. 100 m за траке: max 1-1,25 m/s за ланце: max. 0,3-1,5 m/s угао нагиба: max. α=90 o Кофица на траци Кофица на ланцу

18 ЕЛЕВАТОРИ са вешаним кофицама

19 ЕЛЕВАТОРИ пражњење кофица пуњење кофица

20 ЛАНЧАНИ ТРАНСПОРТЕРИ плочасти

21 ЛАНЧАНИ ТРАНСПОРТЕРИ кофичасти Карактеристике: учинак: max. 300 t/h дужина: max. 300 m брзина транспортовања: 0,2-0,8 m/s угао нагиба: max. α=30 o кофичасти

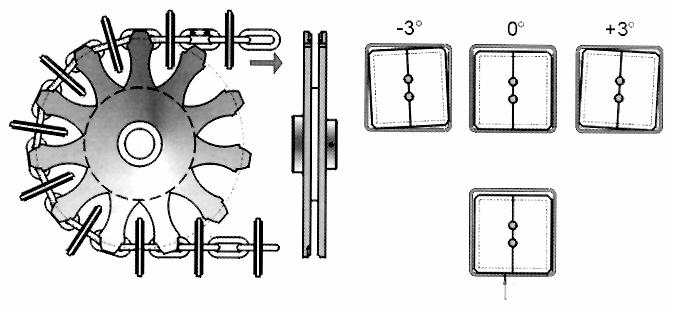

22 ЛАНЧАНИ ТРАНСПОРТЕРИ цевни са лопатицама

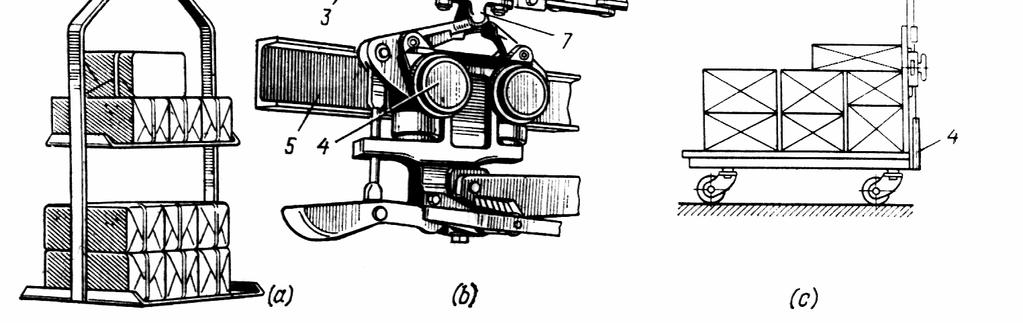

23 КОНВЕЈЕРИ Карактеристике: маса по пару точкића: max. 200 kg дужина: max m брзина транспортовања: 0,05-0,3 m/s једношински двошински подни

24 КОНВЕЈЕРИ за повезивање етажа

25 КОНВЕЈЕРИ висећи

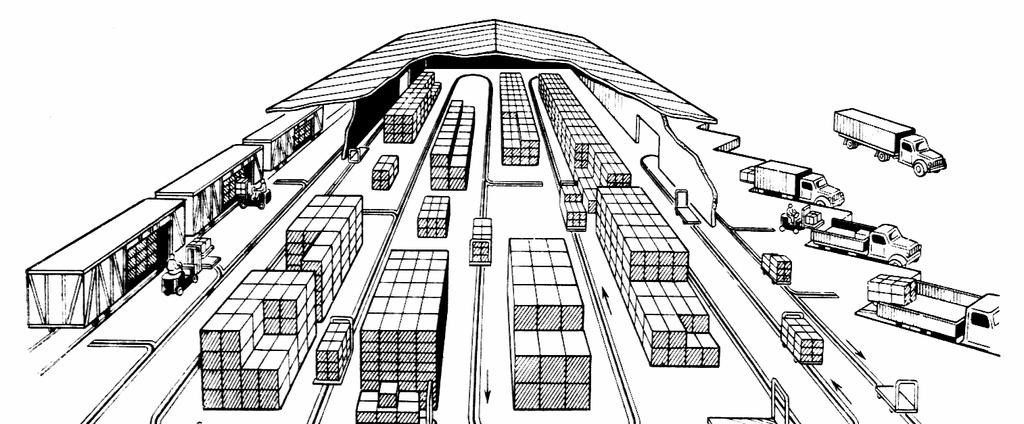

26 КОНВЕЈЕРИ подни пример: скалдиште транспорт у два нивоа

27 ПУЖНИ ТРАНСПОРЕРИ Карактеристике: учинак: max. 300m 3 /h даљина транспорта:до 50 m брзина транспорта: 0,5m/s угао нагиба: max. α=90 o

28 ПУЖНИ ТРАНСПОРЕРИ

29 ВАЉЧАСТИ ТРАНСПОРЕРИ са погоном ваљчићи без погона скретнице кривине

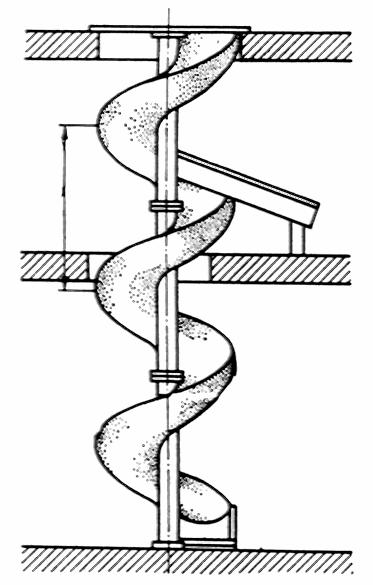

30 ГРАВИТАЦИОНИ ТРАНСПОРТЕРИ Карактеристике: учинак: max. 500t/h висинска разлика: до 600 m брзина транспорта: 0,5m/s угао нагиба: max. α=70 o

31 ПОСЕБНИ ТРАНСПОРТЕРИ НЕПРЕКИДНОГ ТРАНСПОРТА ПОКРЕТНЕ СТЕПЕНИЦЕ Карактеристике: учинак: висина: брзина ланаца: угао нагиба: max људи/h max. 65 m 0,5-0,75 m/s max. α=35 o

32 ПОСЕБНИ ТРАНСПОРТЕРИ НЕПРЕКИДНОГ ТРАНСПОРТА ЖИЧАРЕ двоужетна са наизменичним током двоужетна са кружним током једноужетна са наизменичним током

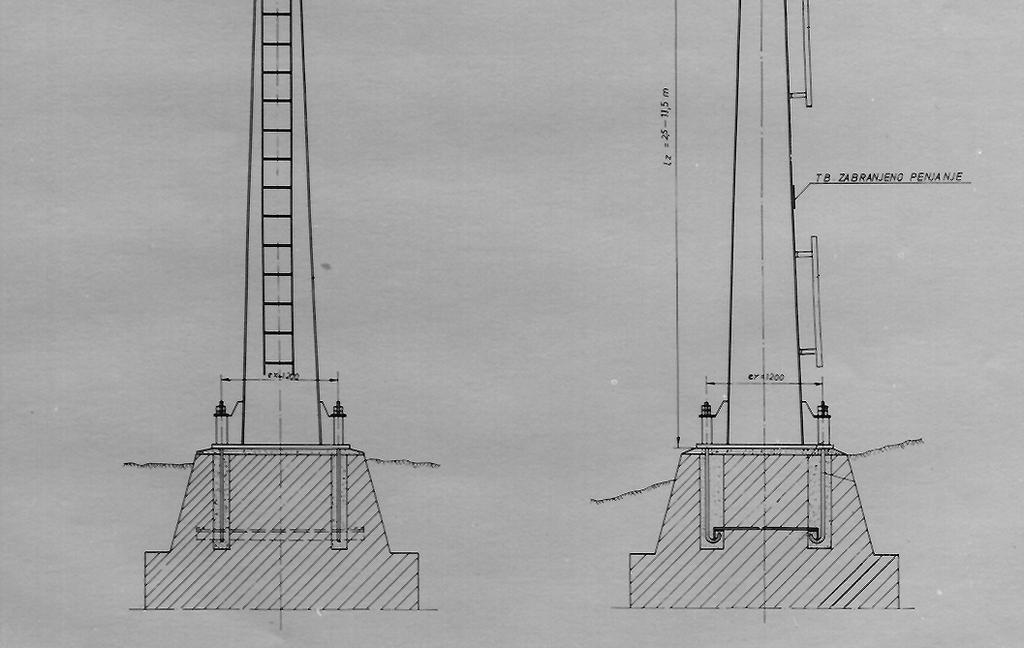

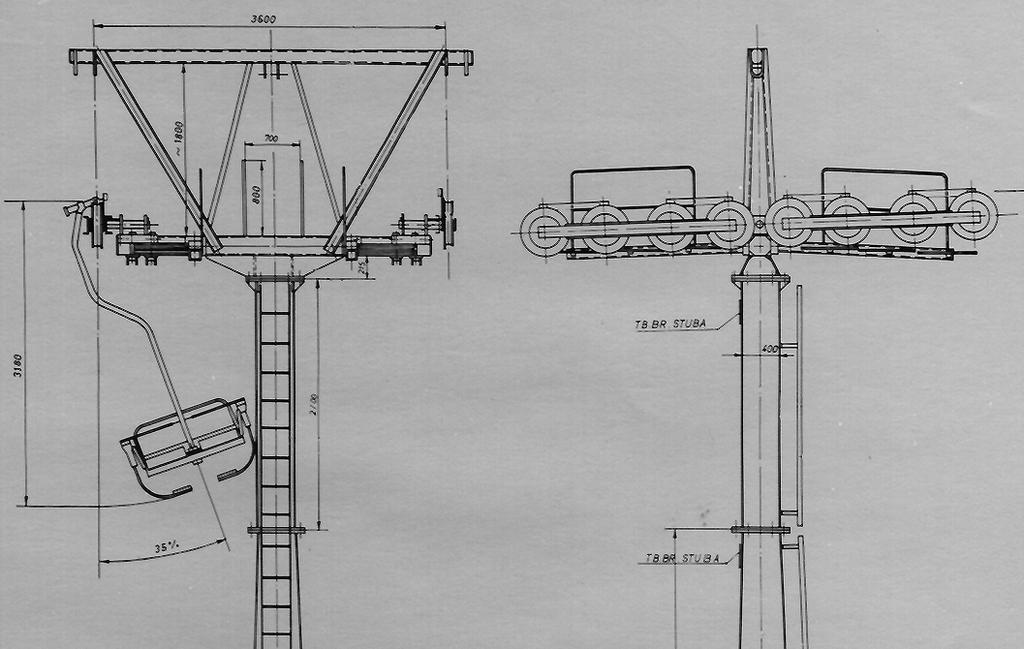

33 Машине непрекидног транспорта ПОСЕБНИ ТРАНСПОРТЕРИ НЕПРЕКИДНОГ ТРАНСПОРТА ЖИЧАРЕ стубови ски - лифт

34 ПОСЕБНИ ТРАНСПОРТЕРИ НЕПРЕКИДНОГ ТРАНСПОРТА ЖИЧАРЕ индустријске

35 ПОСЕБНИ ТРАНСПОРТЕРИ НЕПРЕКИДНОГ ТРАНСПОРТА ЖИЧАРЕ туристичке

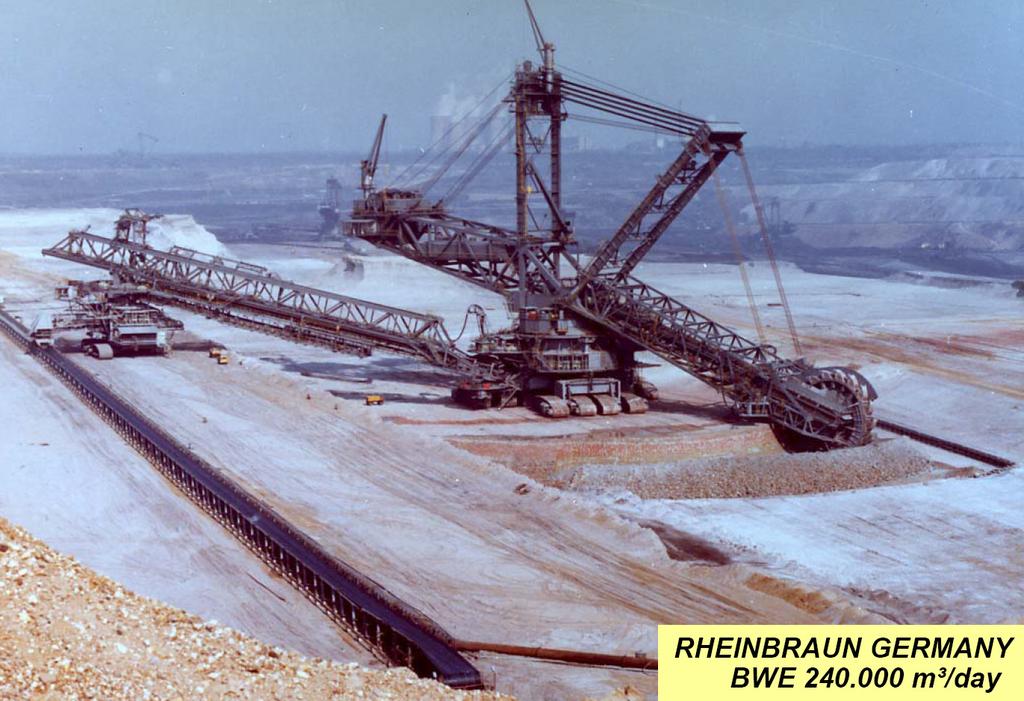

36 СИСТЕМИ НЕПРЕКИДНОГ ТРАНСПОРТА БТО систем (Багер-Транспортер-Одлагач)

37
