1 Пешачки мостови Метални мостови 1

2 Особености пешачких мостова Мање оптерећење него код друмских мостова; Осетљиви су на вибрације. Неопходна је контрола SLS! Посебна динамичка анализа се захтева када је: вертикална сопствена фреквенција главне конструкције моста мања од 5,0 Hz. попречна или торзиона сопствена фреквенција главне конструкције моста мања од 2,5 Hz. Динамичком анализом мора се показати да је убрзање конструкције мање од прописаног: 0,7 m/s 2 за вертикалне вибрације, 0,2 m/s 2 за хоризонталне вибрације при нормалним условима, 0,4 m/s 2 за изузетне ситуације људске навале. Градски мостови - атрактивна конструкцијска решења. Метални мостови 2

3 Решења прилаза и статички системи пешачких мостова Прилази могу да буду у виду прилазних рампи или степеништа; 3

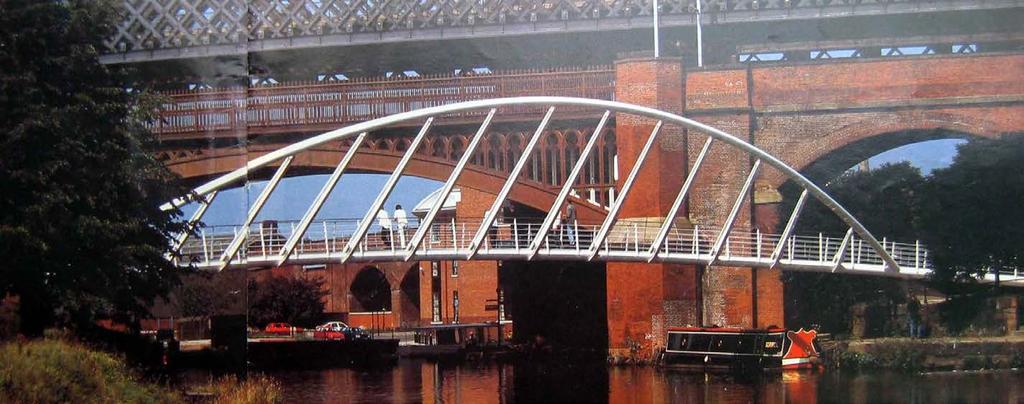

4 Метални мостови 4

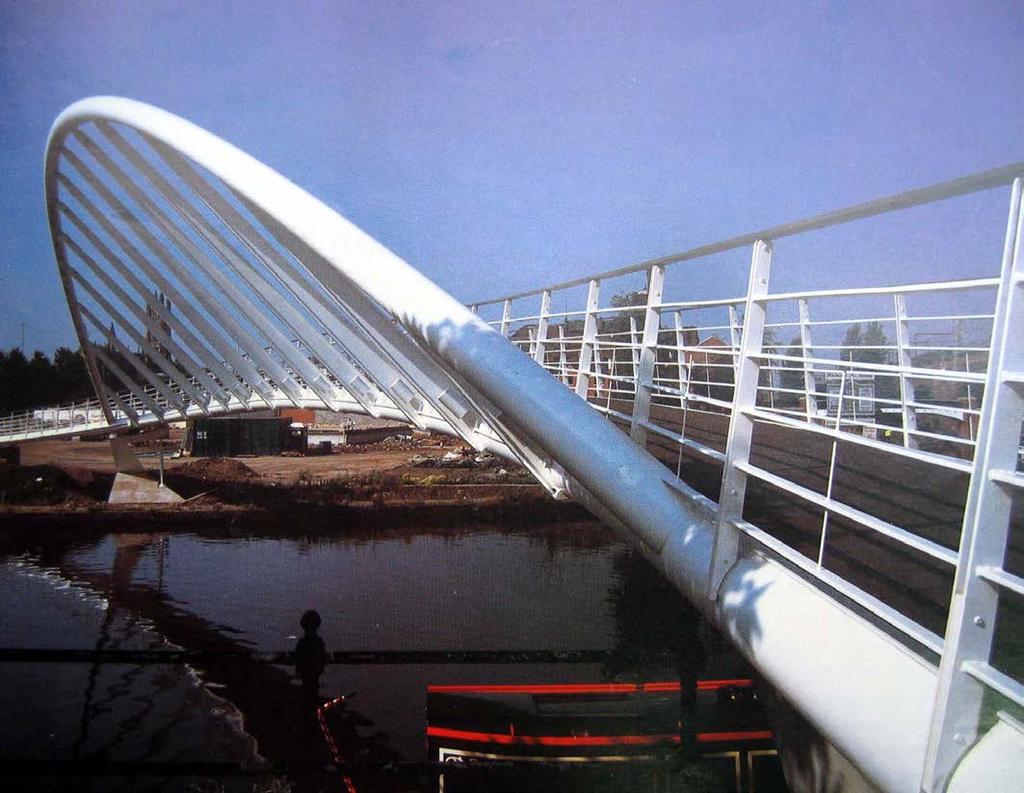

5 Метални мостови 5

6 Метални мостови 6

7 Метални мостови 7

8 Метални мостови 8

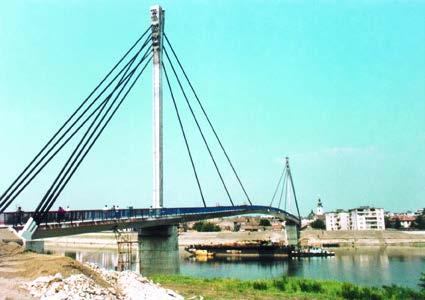

9 Метални мостови 9

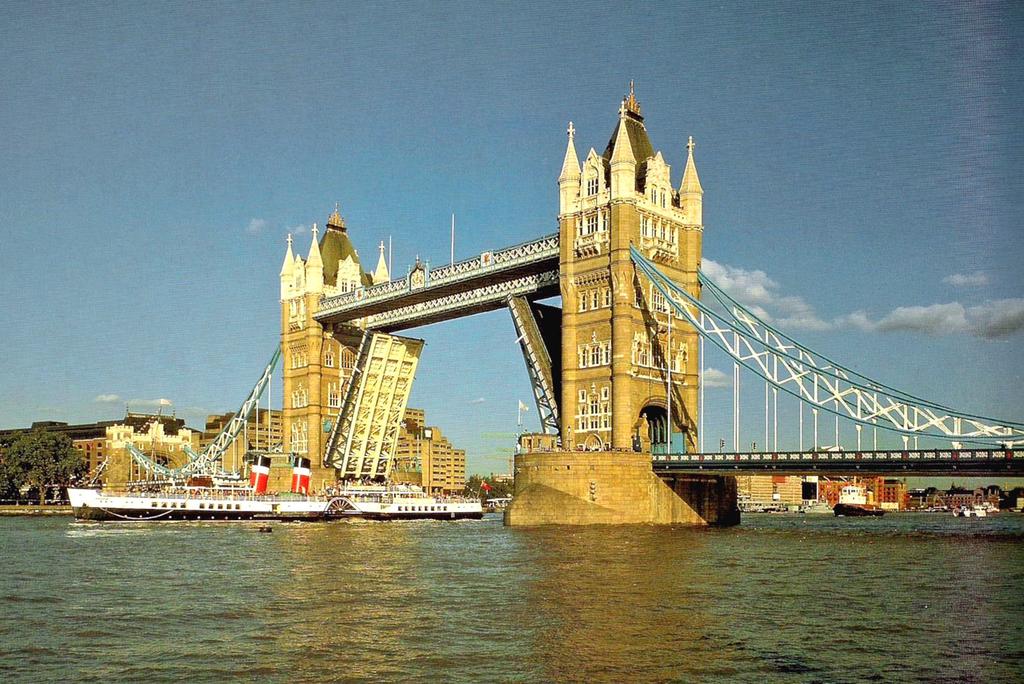

10 Покретни мостови Метални мостови 10

11 Подела покретних мостова Према начину померања (покретања) транслаторно покретљиви (вертикално или хоризонтално) ротационо покретљиви (око вертикалне осе или хоризонталне осе) Метални мостови 11

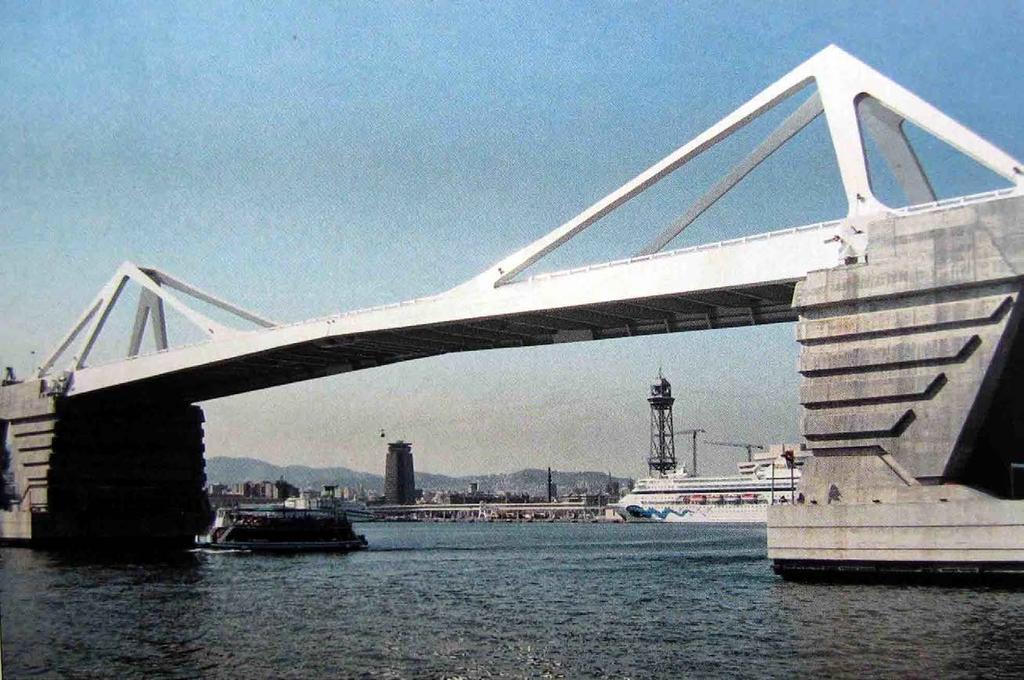

12 Начини покретања Метални мостови 12

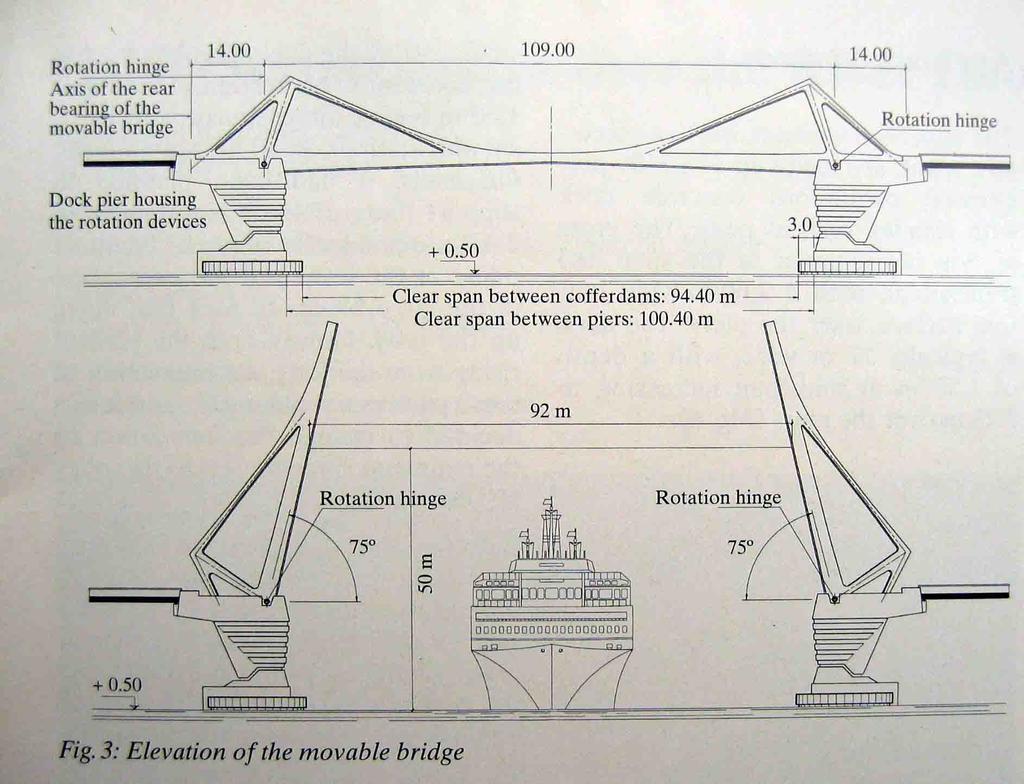

13 Метални мостови 13

14 Метални мостови 14

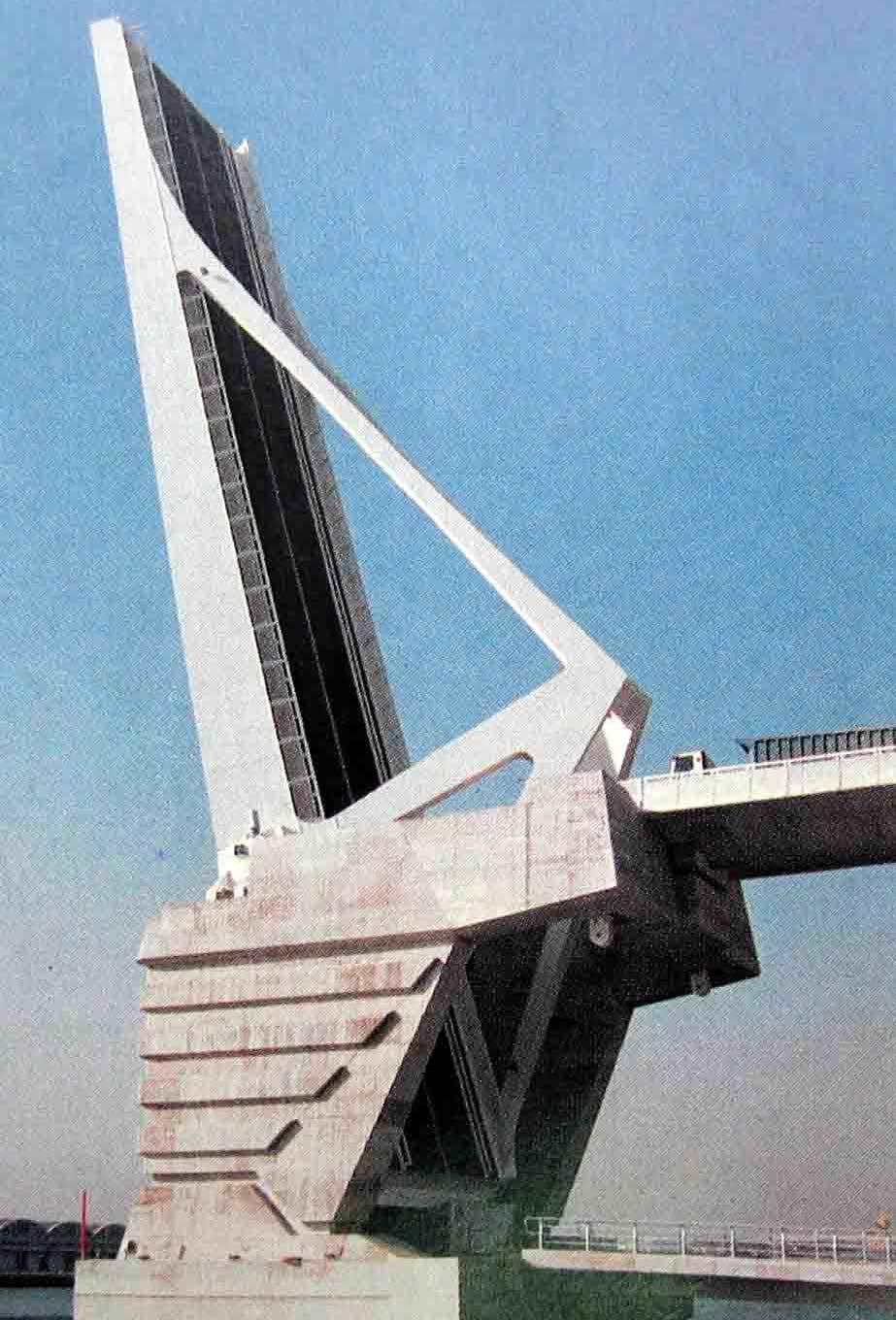

15 Метални мостови 15

16 Метални мостови 16

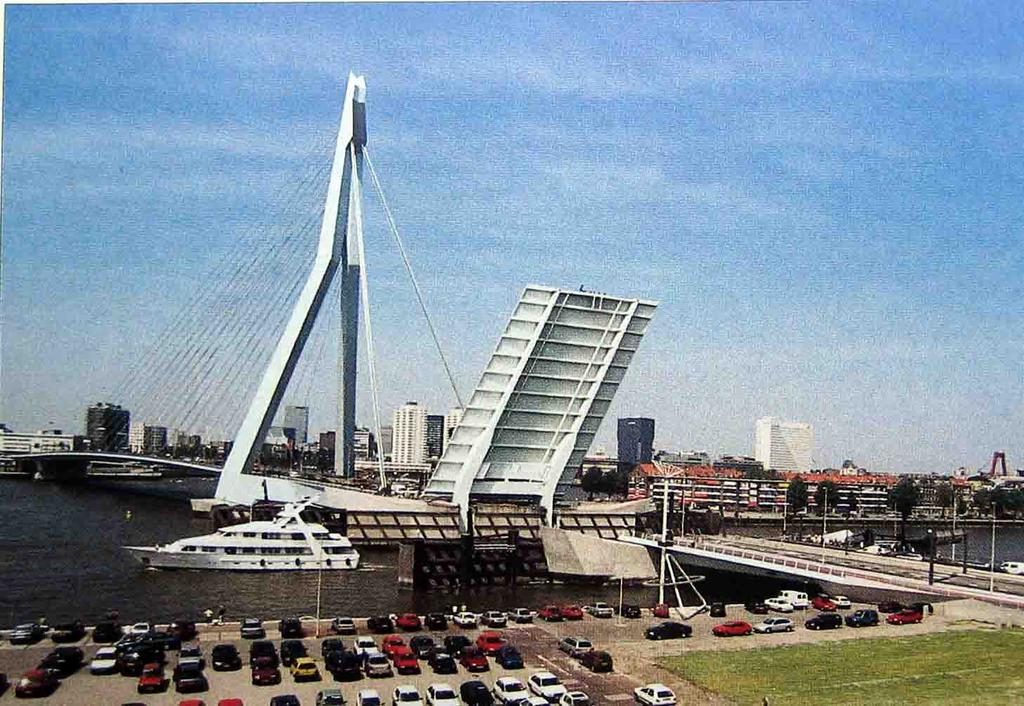

17 Метални мостови 17

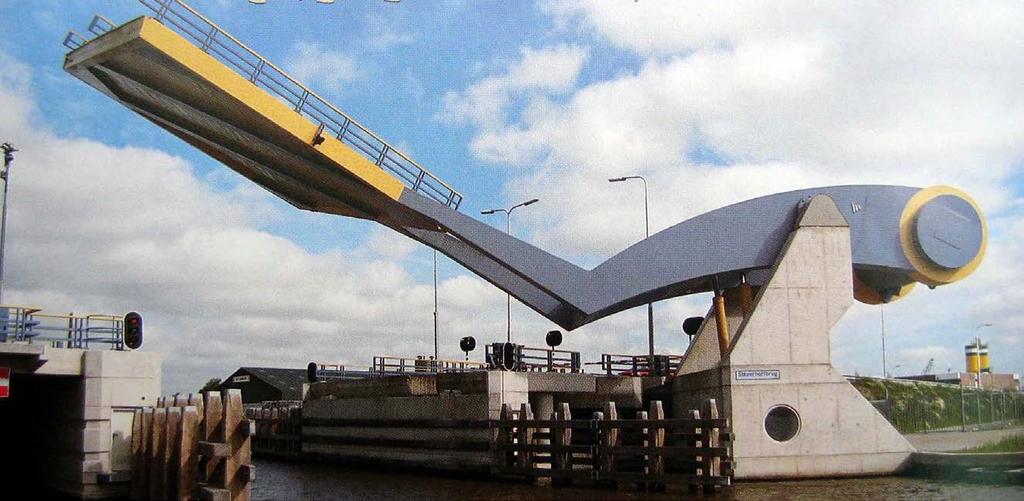

18 Метални мостови 18

19 ЛЕЖИШТА Метални мостови 19

20 Основне функције лежишта 1. Преношење ослоначких реакција 2. Обезбеђење пројектованог померања и обртања на месту ослонца Метални мостови 20

21 Подела лежишта Према могућностима померања: непокретна, покретна у једном правцу и покретна у свим правцима. Покретна лежишта се могу поделити на: котрљајућа и клизна. У погледу обртања разликују се: линијско прекретна лежишта (обртање око једне линије) тачкасто прекретна лежишта (обртање око једне тачке - у свим правцима) Метални мостови 21

22 Врсте лежишта У зависности од материјала од кога су израђена разликују се: Класична челична лежишта, Лежишта на бази еластомера и Лежишта у лонцу (комбинација челика, неопрена и других материјала). Метални мостови 22

23 Техничка регулатива везана за лежишта SRPS EN : Лежишта за конструкције Део 1: Општа правила за прорачун SRPS EN : Лежишта за конструкције Део 2: Клизни елементи SRPS EN : Лежишта за конструкције Део 3: Еластомерна лежишта SRPS EN : Лежишта за конструкције Део 4: Котрљајућа лежишта SRPS EN : Лежишта за конструкције Део 5: Лежишта у лонцу SRPS EN : Лежишта за конструкције Део 6: Прекретна лежишта SRPS EN : Лежишта за конструкције Део 7: Сферична и цилиндрична лежишта од ПТФЕ SRPS EN : Лежишта за конструкције Део 8: Лежишта са вођицама и лежишта са спреченим померањима SRPS EN : Лежишта за конструкције Део 9: Заштита SRPS EN : Лежишта за конструкције Део 10: Контрола и одржавање SRPS EN : Лежишта за конструкције Део 11: Транспорт, складиштење и постављање SRPS EN : Пројектовање челичнх конструкција - Део 2: Челични мостови: Прилог А: Техничке спецификације за лежишта

24 Диспозицја лежишта Метални мостови 24

25 Непокретна челична лежишта линијски прекретна Метални мостови 25

26 Непокретна челична лежишта тачкасто прекретна Метални мостови 26

27 Челична лежишта покретна у једном правцу Метални мостови 27

28 Челична лежишта покретна у оба правца Метални мостови 28

29 Челична покретна лежишта (пендел лежишта) Линијски прекретна Тачкасто прекретна Метални мостови 29

30 Контактни напони (Херцови обрасци) σ = 0,418 P E 1 R 1 1 R 2 σ = 0,418 P E R 1 Метални мостови 30

31 Лежишта на бази еластомера Метални мостови 31

32 Основне карактеристике еластомера Велико клизање - мали модул клизања (G =1MPa) Тврдоћа 60 ± 5 ShA Чврстоћа на затезање 17,5 МРа Издужење при лому 450% Деформације при притиску < 15% Метални мостови 32

33 Правоугаона армирана неопренска лежишта a,b = mm s = 2 5 mm t = 5 18 mm h = mm N = kn Метални мостови 33

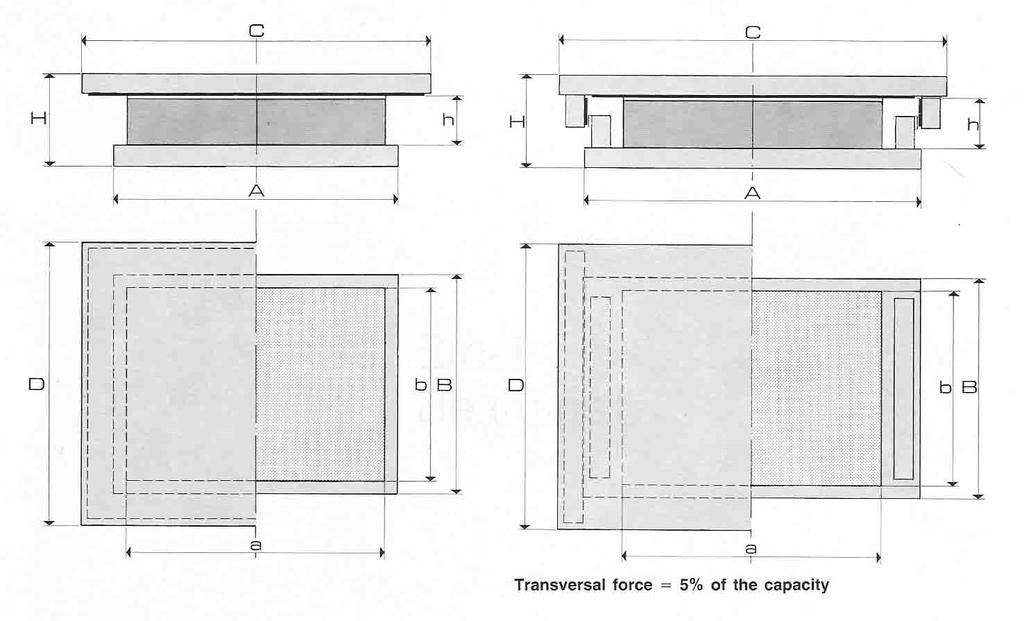

34 Правоугаона армирана неопренска лежишта Метални мостови 34

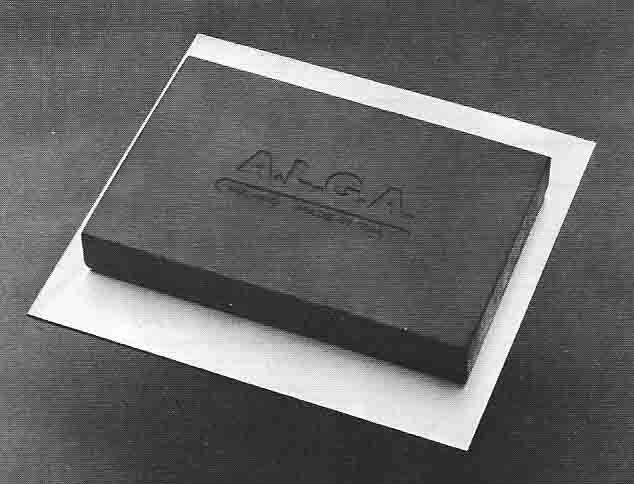

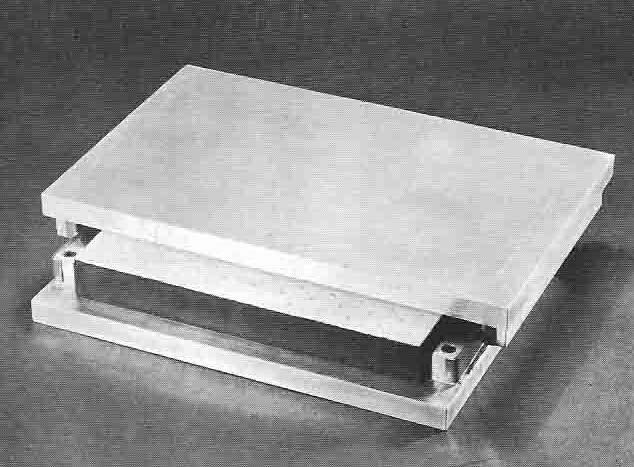

35 Правоугаона армирана неопренска лежишта Метални мостови 35

36 Кружна армирана неопренска лежишта Φ = mm s = 3 5 mm t = 8 18 mm h = mm N = kn Метални мостови 36

37 Неопренска лежишта Мостоградња Метални мостови 37

38 Лежишта у лонцу Метални мостови 38

39 Непокретна лежита у лонцу A - gornja čelična ploča B - čelični prsten C - elastomer (neopren) D - donja čelična ploča E - prsten za brtvljenje F - nastavci za pričvršćivanje G - zavrtnjevi za spajanje ležišta pri transportu H - stišljiva zaptivna traka J - montažni zavrtnjevi za nameštanje ležišta Метални мостови 39

40 Лежиште у лонцу покретно у једном правцу A - gornja čelična ploča B - nastavak za pričvršćivanje C - teflon 3-5 mm D - srednja ploča za koju se lepi teflon E - neopren J - montažni zavrtnjevi za nameštanje ležišta F - donja čelična ploča lonca G - čelični prsten H - stišljiva zaptivna traka I - čelični graničnik za prijem horizontalnih sila Метални мостови 40

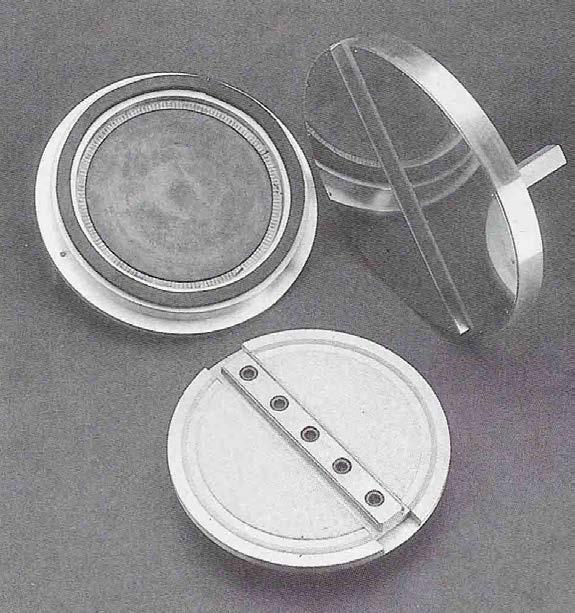

41 Метални мостови 41

42 ДИЛАТАЦИОНИ УРЕЂАЈИ Метални мостови 42

43 Прелаз са моста код железничких мостова са отвореним коловозом Метални мостови 43

44 Решења већих дилатација код железничких мостова Метални мостови 44

45 Челичне прелазнице код друмских мостова Метални мостови 45

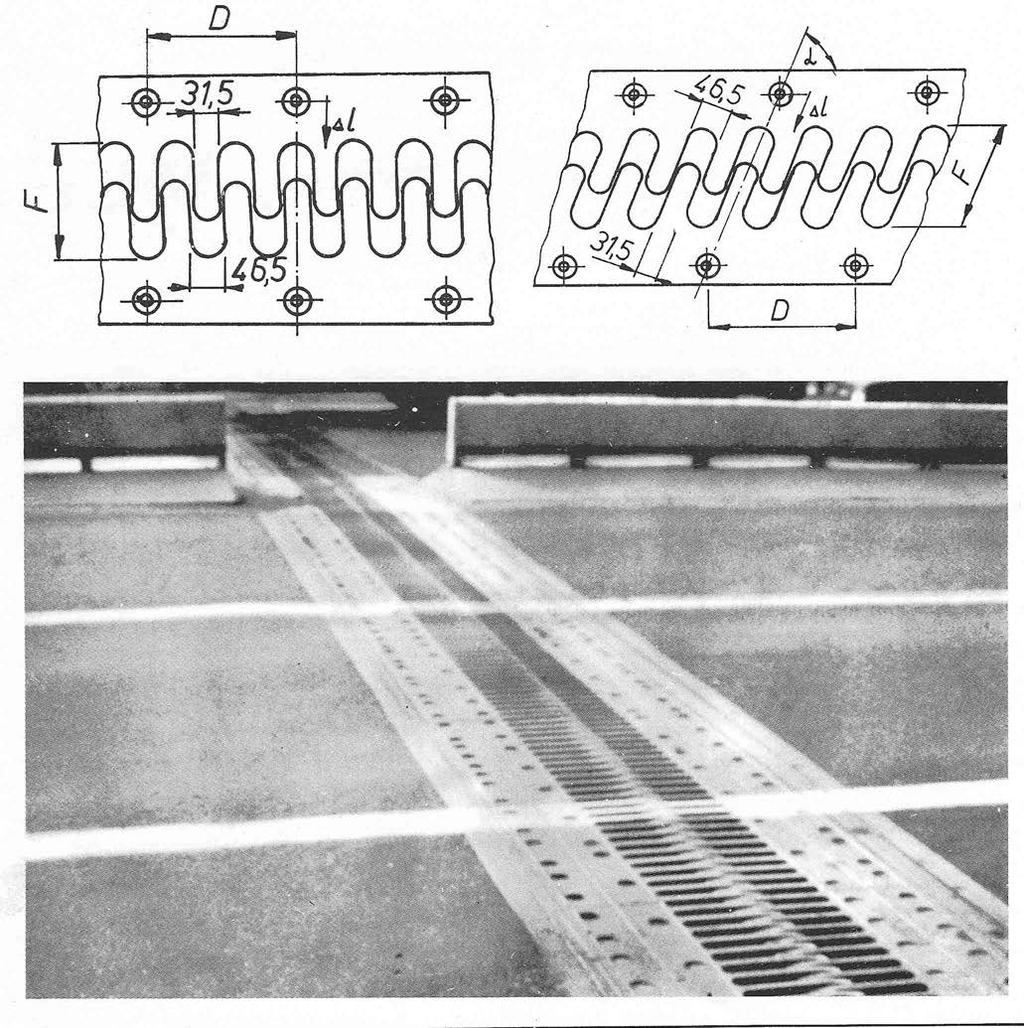

46 Челичне прелазнице (чешљеви) Метални мостови 46

47 Трансфлекс прелазнице на бази неопрена Метални мостови 47

48 Метални мостови 48

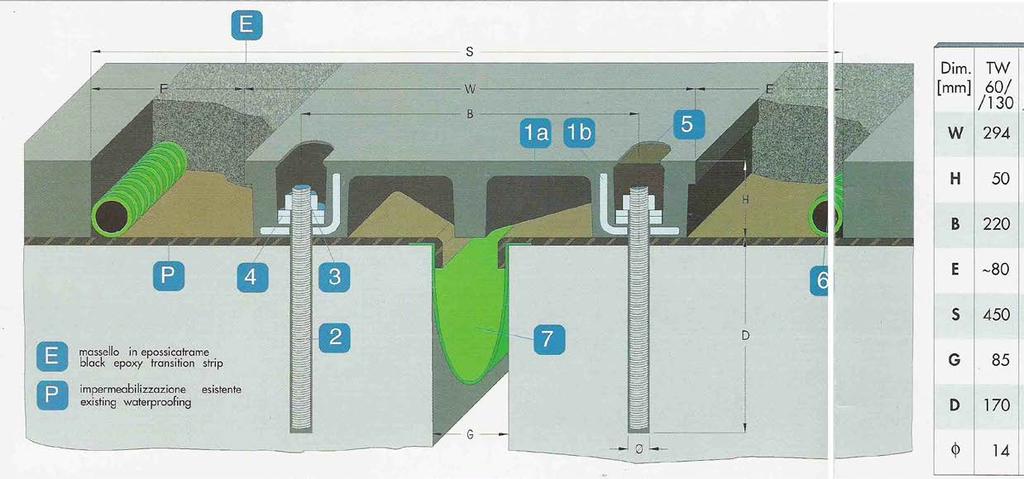

49 Метални мостови 49

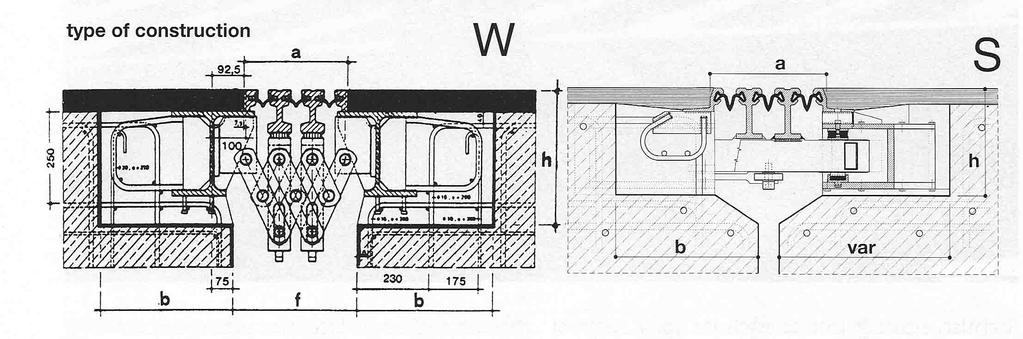

50 Метални мостови 50

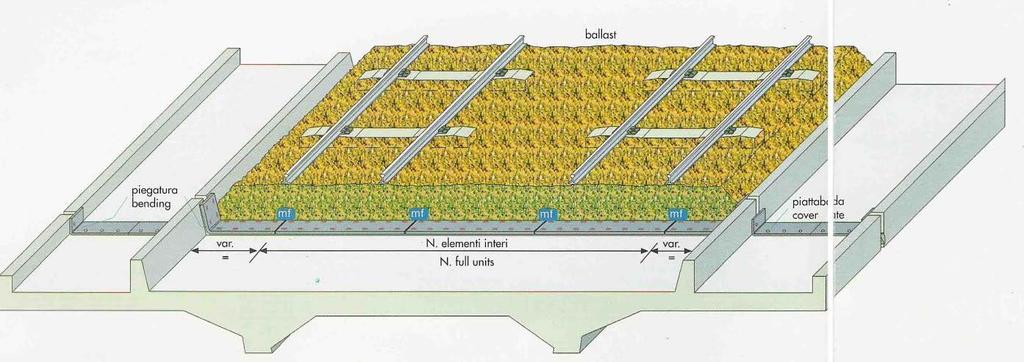

51 Железничке дилатације у случају коловоза са туцаничким застором Метални мостови 51

52 Лежишта за велике дилатације Метални мостови 52

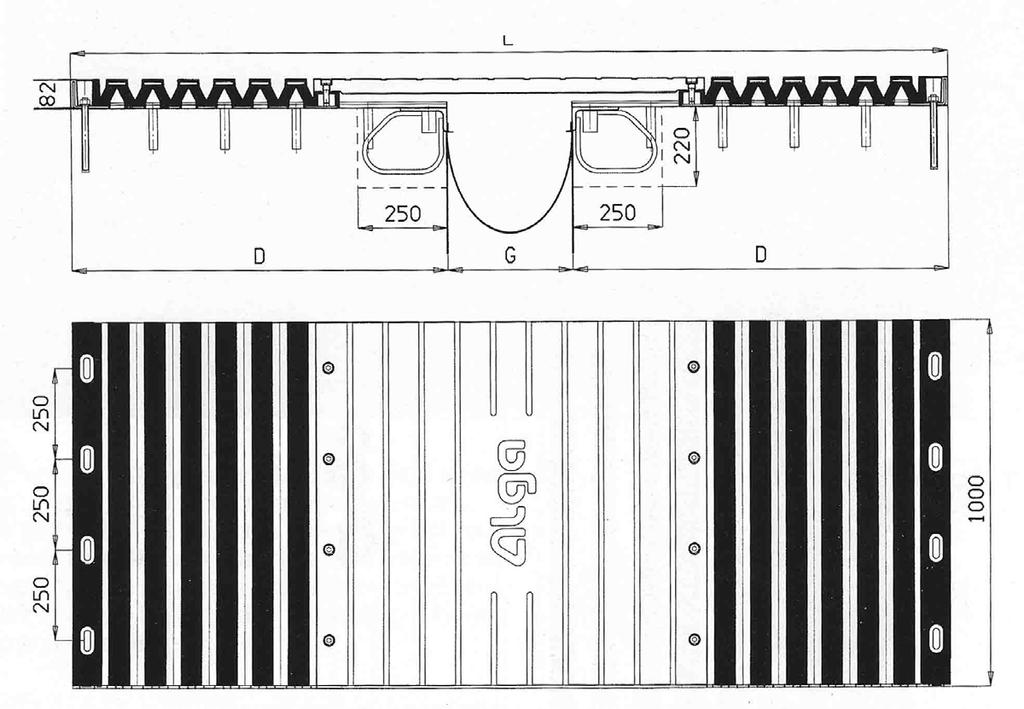

53 Лежишта за велике дилатације Метални мостови 53

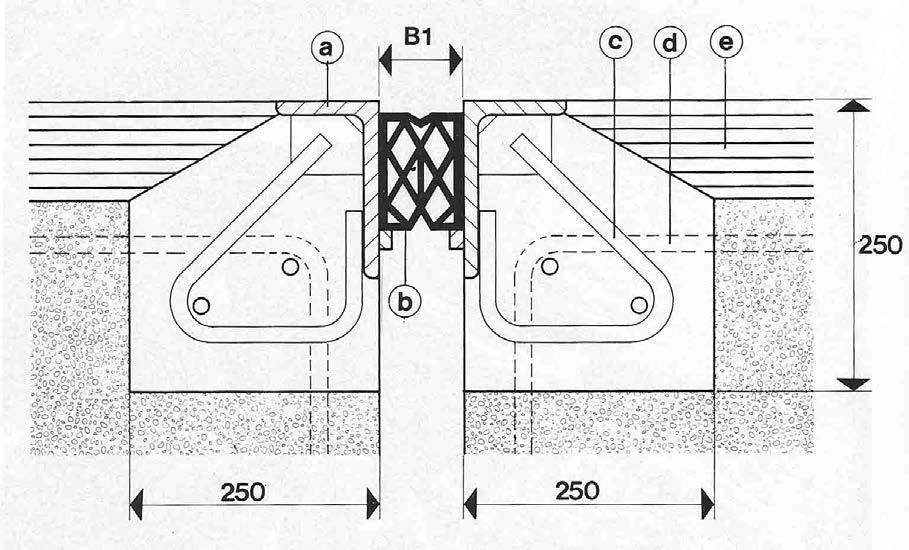

54 Водонепропусне прелазнице Метални мостови 54

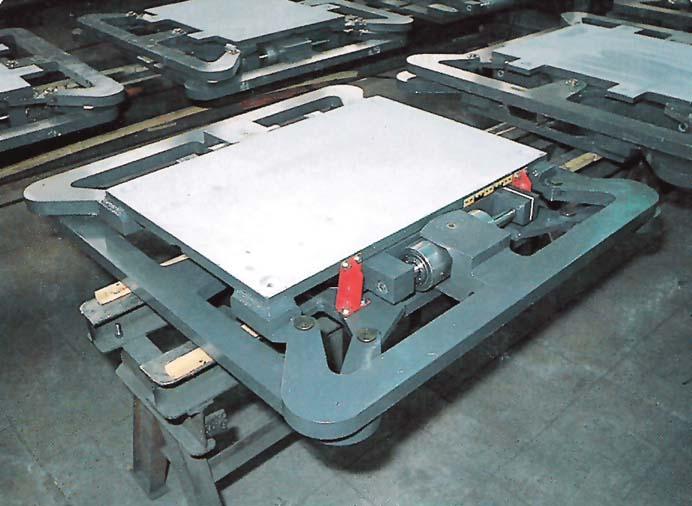

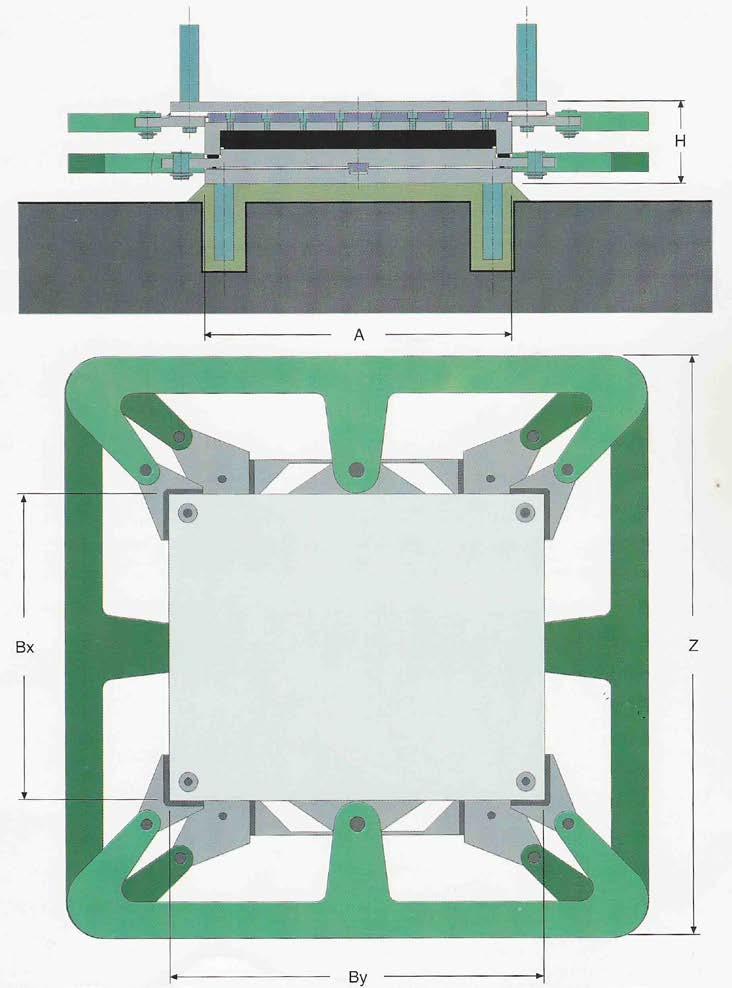

55 Лежишта са механичким пригушивачима Метални мостови 55

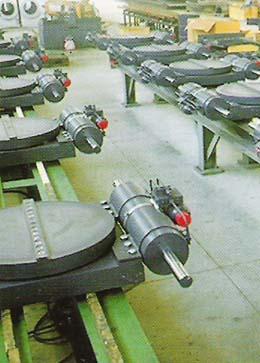

56 Лежишта са хидрауличним пригушивчима Метални мостови 56
