2 Αντικείμενο της Άσκησης ης Η παρουσίαση της διαδικασίας εκτέλεσης της Δοκιμής Πρότυπης Διείσδυσης (S.P.T.). Παρουσίαση του τρόπου αξιολόγησης ης της γεωτεχνικής συμπεριφοράς των σχηματισμών μέσω της δοκιμής SPT. Διερεύνηση η της τάσης ρευστοποίησης ης των σχηματισμών μ μέσω της δοκιμής SPT. Συνοπτική περιγραφή της δοκιμής Στατικής Πενετρομέτισης CPT (CONE PENETRATION TEST).

3 Δοκιμής Πρότυπης Διείσδυσης (S.P.T.) PT (Διάταξη Διαδικασία Εκτέλεσης) Karl Terzaghi (κέντρο) & Arthur Casagrande (δεξιά) Αύγουστος του 1957

4 προσδιορίζεται ο αριθμός των κρούσεων (Ν) για προχώρηση του ειδικού δειγματολήπτη Terzaghi κατά 45cm, με την πτώση αντίβαρου 63,5kg από ύψος 76,2cm, (σε τρία διαδοχικά τμήματα των 15cm). Ο αριθμός των κρούσεων για τη διείσδυση του δειγματολήπτη στο πρώτο τμήμα των 15cm απορρίπτεται καθώς θεωρείται ότι είναι υλικό διαταραγμένο από τη διαδικασία διάτρησης, ή υλικά που έχουν καταπέσει από το ασωλήνωτο τμήμα της γεώτρησης. Ο χαρακτηρισμός των δειγμάτων και ο υπολογισμός των επιμέρους μηχανικών παραμέτρων γίνεται βάση της προχώρησης ρη ηςστα δύο υπόλοιπα τμήματα των 15cm (σύνολο 30cm).

5 Κλασική ιάταξη Μη Αυτόματης Απελευθέρωσης Αντίβαρου ιάταξη Αυτόματης Απελευθέρωσης Αντίβαρου Γεωτρητικό Συγκρότημα με Αεροσφύρα ρ για Εκτέλεση SPT

6 (Α) ειγματολήπτης για λεπτομερείς σχηματισμούς, (Β) Αιχμή για αδρομερείς σχηματισμούς. ιαιρούμενος ειγματολήπτη SPT Λεπτομέρεια ειγματολήπτη SPT

7 Προσδιοριζόμενες Μηχανικές Παράμετροι ρ Χρησιμοποιείται ευρέως για τον προσδιορισμό των ακόλουθων μηχανικών παραμέτρων: ρ της σχετικής πυκνότητας, Dr, της γωνίας εσωτερικής τριβής, φ, του οιδημετρικού μέτρου ελαστικότητας, Εs, του δείκτη συνεκτικότητας, Ιc,, της αστράγγιστης διατμητικής αντοχή, q u, της φέρουσας ικανότητας, q, και της επιτρεπόμενης τάσης, P, επιφανειακών και βαθιών θεμελιώσεων, της καθίζησης, ης, s, επιφανειακών και βαθιών θεμελιώσεων,,

8 Προσδιορισμός Σχετικής Πυκνότητας, Dr Ένα χρήσιμο μέγεθος που συγκρίνει την πραγματική κατάσταση μιας άμμου με τις ακραίες τιμές της πυκνότητάς της είναι η σχετική πυκνότητα. Ορίζεται ως σχετική πυκνότητα το πηλίκο: Dr=(e max -e)/(e max -e min ) Όπου: e : ο πραγματικός λόγος κενών της άμμου, e max : ο λόγος κενών που αντιστοιχεί στην ελάχιστη πυκνότητα και : ο λόγος κενών που αντιστοιχεί στη μέγιστη πυκνότητα. e min Με βάση την τιμή της σχετικής πυκνότητας κατατάσσονται οι αμμώδεις σχηματισμοί σε κατηγορίες : Αριθμός Κρούσεων Χαρακτηρισμός Άμμου Γωνία Τριβής, φ 0 < Ν 4 Έδαφος Πολύ Χαλαρό < Ν 10 Έδαφος Χαλαρό < Ν 30 Έδαφος Μέσης Πυκνότητας < Ν 50 Έδαφος Πυκνό < Ν Έδαφος ΠολύΠυκνό 41-44

9 Εμπειρικές σχέσεις Ν προς D r των Gibbs & Holz (1957)

10 Προσδιορισμός Γωνίας Εσωτερικής Τριβής, φ Οι πρώτες προσεγγίσεις των τιμών της γωνίας εσωτερικής τριβής με τη χρήση του αριθμού των κρούσεων της πρότυπης δοκιμής διείσδυσης ανακοινώθηκαν από τους Terzaghi & Peck (1948). Οι τιμές του φ για τις διάφορες τιμές του Ν παρουσιάζονται στον πίνακα που ακολουθεί, ενώ για τον προσδιορισμό των ενδιάμεσων τιμών που δεν καλύπτει ο πίνακας έχει προταθεί από τους ίδιους ερευνητές το διάγραμμα του σχήματος. Αριθμός ΧΑΡΑΚΤΗΡΙΣΜΟΣ Αστράγγιστης Κρούσεων ΑΡΓΙΛΟΥ αντοχή,q u( kpa ) (Συνεκτικότητα) 2 Πολύ μαλακή <25 2 < Ν 4 Μαλακή < Ν 8 Μέσης συνεκτικότητας < Ν 15 Στιφρή < Ν 30 Πολύ στιφρή (ημιστερεή) Σχέση Ν - φ 30 < Ν Σκληρή (Terzaghi & Peck, 1948)

11 Προσδιορισμός του Οιδημετρικού Μέτρου Σε κοκκώδεις εδαφικούς σχηματισμούς ο αριθμός των κρούσεων, Ν, της πρότυπης δοκιμής διείσδυσης, συσχετίζεται με την τιμή του οιδημετρικού μέτρου. Το οιδημετρικό μέτρο αντιστοιχεί σε τάση ίση με το κατακόρυφο ενεργό φορτίο στη θέση που διενεργείται η δοκιμή, γι αυτό και εμμέσως συνεκτιμάται το γεωστατικό φορτίο που επιδρά στη θέση της δοκιμής. Ελαστικότητας, Εs

12 Προσδιορισμός του δείκτη συνεκτικότητας, Ιc ί είκτης Aντίστασηςί ή Συνεκτικότητας (IC). Καθορίζει τη σχέση μεταξύ των ορίων και της φυσικής υγρασίας,w. Η αύξηση των τιμών του δείκτη αντιστοιχεί και σε αύξηση της αντοχής σε διάτμηση. I C LL W = I Κατά τη διάρκεια διεξαγωγής της δοκιμής παρατηρείται αλλοίωση των αποτελεσμάτων της λόγω της αύξησης της πίεσης του νερού των πόρων. Η αλλοίωση αυτή εμποδίζει τον υπολογισμό της σχέσης μεταξύ του είκτη Συνεκτικότητας, I c και του Ν. Το γεγονός αυτό καθιστά δυνατή μόνο την ποιοτική εκτίμηση της συνεκτικότητας με τη χρήση του πίνακα που δόθηκε από τους Terzaghi & Peck (1948). Ν p Συνεκτικότητα 0-2 Πολύ μαλακή έως υδαρή 2-4 Μαλακή 4-8 Μέση 8-15 Στιφρή Ημιστερεή >30 Σκληρή

13 Προσδιορισμός της αστράγγιστης αντοχή, q u Οι Terzaghi & Peck (1948) ήταν οι πρώτοι που υπολόγισαν τη σχέση που υπάρχει ανάμεσα στην αστράγγιστη συνοχή, c u,και τον αριθμό των κρούσεων, Ν. Η σχέση που προτάθηκε είναι η εξής: c = u 0,062 Ν [ kp/cm ] Προσδιορισμός της Επιτρεπόμενης τάσης, Pa, Επιφανειακής Θεμελίωσης Οι Terzaghi & Peck (1948) λαμβάνοντας υπόψη τα αποτελέσματα καθιζήσεων, θζή τα αποτελέσματα δοκιμών φόρτισης πλάκας και πρότυπων δοκιμών διείσδυσης πρότειναν το ακόλουθο εμπειρικό διάγραμμα για τον υπολογισμό της επιτρεπόμενης τάσης. Το διάγραμμα αυτό αναφέρεται σε περιπτώσεις όπου το βάθος θεμελίωσης D f =0καιυπολογίζειτηνεπιτρεπόμενη τάση χρησιμοποιώντας σαν δεδομένα το πλάτος του θεμελίου, Β, και τον αριθμό των κρούσεων, Ν.

14 Προσδιορισμός της καθίζησης, s, επιφανειακών θεμελιώσεων Οι Terzaghi & Peck (1948) πρότειναν τις ακόλουθες σχέσεις για τον υπολογισμό των καθιζήσεων επιφανειακών θεμελιώσεων. p s = N για Β<1,25m p B s = N B+ 03. για Β>1,25m 125 p s N για κοιτοστρωσεις Οι εξισώσεις αυτές μπορούν να δώσουν τιμές της καθίζησης οι οποίες όμως, σύμφωνα με μεταγενέστερους ερευνητές, είναι υπερτιμημένες. Για να εξαλειφθούν οι υπερτιμήσεις αυτού του είδους οι Meyerhof (1956), Hu (1968), Peck & Bazaraa (1969), Sutherland (1963), Thorndurn (1963), Alpan(1964), D Appolonia et al (1970), Sherif (1973), Burland et al. (1977), πρότειναν μια σειρά από εμπειρικούς τύπους και σχέσεις.

15 Σφάλματα των μετρήσεων υπαίθρου Από την μακροχρόνια χρήση δεδομένων της δοκιμής SPT διαπιστώθηκε ότι στην διαδικασία υπεισέρχονται αρκετοί παράγοντες λάθους. Ο βασικότερος παράγοντας λάθους είναι: Η απομείωση της αποτελεσματικής ενέργειας πρόσκρουσης του αντίβαρου Το μεγάλο μήκος της στήλης Το βάρος των υπερκείμενων σχηματισμών Η διάμετρος της γεώτρησης Ο τύπος του δειγματολήπτη Η τιμή του Ν field μπορεί να διορθώνεται σύμφωνα με τον τύπο: Ν 60 = N field x C e xc l xc s xc d xc N Όπου: C e : συντελεστής διόρθωσης σύμφωνα με το σύστημα απελευθέρωσης της ενέργειας του αντίβαρου. C l : συντελεστής διόρθωσης σύμφωνα με το μήκος της στήλης διείσδυσης C s : συντελεστής διόρθωσης σύμφωνα με το είδος του δειγματολήπτη C d : συντελεστής διόρθωσης σύμφωνα με τη διάμετρο της γεώτρησης C N : συντελεστής διόρθωσης σύμφωνα με την πίεση των υπερκειμένων, σ ν C N = όπου η πίεση αναφοράς P έχει ως προτεινόμενη τιμή τα 100kPa ή 1Kg/cm 2.. P σ ν

16 Προτεινόμενες τιμές Προτεινόμενες τιμές των συντελεστών διόρθωσης σύμφωνα με τον Skempton (1986).

17 Έλεγχος δυνατότητας ρευστοποίησης σχηματισμών με τη χρήση δεδομένων από τις δοκιμές SPT

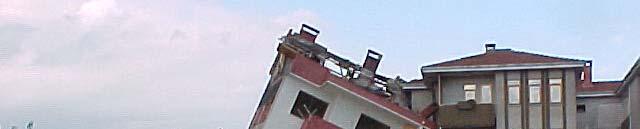

18 Ρευστοποίηση Όταν ένας χαλαρός κοκκώδης εδαφικός σχηματισμός υπόκειται σε ανακυκλική δόνηση, όπως στην περίπτωση ενός σεισμού, τότε επιδεικνύει τάση συμπύκνωσης δηλαδή μεταβολής του όγκου. Συγκεκριμένα, οι κόκκοι από τους οποίους αποτελείται το εδαφικό υλικό μετακινούνται έχοντας ως στόχο την μείωση των μεταξύ τους κενών. Η παρουσία νερού σε αυτά τα κενά, στην περίπτωση κορεσμένων χαλαρώνεδαφώνσεαστράγγιστες συνθήκες, εμποδίζει αυτήν την μετατόπιση. Αυτή η πίεση που μεταφέρεται στο νερό των πόρων, λόγω των αστράγγιστων συνθηκών δεν μπορεί να εκτονωθεί με συνέπεια την απότομη αύξηση της πίεσης των πόρων, u. Η συνεχιζόμενη αύξηση της u αντιστοιχεί σε μείωση των ενεργών τάσεων και κατά συνέπια και της διατμητικής αντοχής του εδαφικού σχηματισμού έως και τον πλήρη μηδενισμό της (ολική ρευστοποίηση).

19

20 Παράγοντες που καθορίζουν την εκδήλωση φαινομένων ρευστοποίησης Γεωλογική ηλικία εδαφικών σχηματισμών μ (νεώτερες ρςαποθέσεις παρουσιάζουν μεγαλύτερη επιδεκτικότητα προς ρευστοποίηση από παλιότερες) Γεωμορφολογικά κριτήρια περιβάλλον απόθεσης (ομοιόμορφα ταξινομημένοι σχηματισμοί μ σε χαλαρή κατάσταση παρουσιάζουν υψηλή επιδεκτικότητα σε ρευστοποίηση) Στάθμη του υδροφόρου ορίζοντα (όσο πιο χαμηλή είναι η στάθμη του υδροφόρου ρ ορίζοντα ρζ τόσο μεγαλύτερη μγ αντίσταση θα προβάλει το συγκεκριμένο εδαφικό στρώμα σε ενδεχόμενη πιθανότητα ρευστοποίησης) Κοκκομετρική σύσταση των σχηματισμών (Τα λεπτόκοκκα εδάφη θεωρούνταν ικανά να αναπτύξουν τις απαιτούμενες, για την δημιουργία του φαινομένου, υψηλές πιέσεις πόρων ενώ η παρουσία αργιλικού κλάσματος σε αυτά συντελούσε στην ανάπτυξη συνοχής c. Τα χονδρόκοκκα εδάφη είναι πολύ διαπερατά ώστε να διατηρήσουν την απαιτούμενη υπερπίεση του νερού των πόρων μέχρις μχρςότου να προκληθεί ρευστοποίηση). Σχετική πυκνότητα (Όσο πιο χαλαρή είναι η διάταξη των κόκκων ενός εδάφους τόσο η τιμή του δείκτη πόρων είναι μεγαλύτερη ερη και αντίστοιχα οχαη τιμή της σχετικής πυκνότητας του Dr (%) είναι μικρότερη).

21 ιάγραμμα κινδύνου ρευστοποίησης ης εδαφών(από το Προσχέδιο Αντισεισμικού Κανονισμού, Τάσιος & Γκαζέτας 1979, βελτιωμένο και μετά τους σεισμούς Αρμενίας 1988, Borah Peak 1983, Kobe 1995.

22 Δοκιμή Στατικής Πενετρομέτρησης CPT (Cone Penetration Test) Δοκιμή Στατικού Ολλανδικού Πενετρομέτρου Κατά τη διάρκεια της δοκιμής στατικής πενετρομέτρησης ρη ης ένας τυποποιημένος κώνος και ένας κύλινδρος τριβής προωθούνται στο έδαφος με την εφαρμογή υδραυλικών πιέσεων. Η προώθηση της συσκευής πενετρομέτρησης γίνεται με σταθερή ταχύτητα (2 cm/sec). Η έμπηξη γίνεται στατικά ή δυναμικά. Μπορεί να μετρηθεί χωριστά η αντοχή που παρουσιάζει η αιχμή στην έμπηξη και η αντοχή τριβής του κυλίνδρου. Πρότυπη συσκευή στατικής πενετρομέτρησης. (1. Κώνος, 2. Στέλεχος τριβής, 3. Στήλη σωλήνων).

23 Κατά τη διάρκεια της δοκιμής με τροποποιήσεις στους χειρισμούς των οργάνων καθώς και στη διάταξη της συσκευής είναι δυνατό να μετρηθούν οι ακόλουθες παράμετροι: 1. Με προώθηση μόνο του κώνου. - Αντίσταση αιχμής q c. Ισούται με το λόγο της δύναμης που απαιτείται για την προώθηση μόνο του κώνου, Q c, προς την επιφάνεια της βάσης του κώνου, A c. f s = Q A s s 2. Με προώθηση η μόνο του στελέχους τριβής. ρβής - Τοπική, μοναδιαία αντίσταση πλευρικής τριβής f s. Ισούται με το λόγο της δύναμης που απαιτείται για την προώθηση μόνο της κυλινδρικής επιφάνειας, Q s, προς το εμβαδόν της κυλινδρικής επιφάνειας του στελέχους τριβής, A s. 3. Με προώθηση η και του κώνου τριβής ρβήςκαι του στελέχους τριβής ρβήςυπολογίζονται. γζ - Συνολική δύναμη Q t. Ισούται με τη συνολική δύναμη που απαιτείται για την προώθηση του κώνου, του στελέχους τριβής και της στήλης των σωλήνων. - Συνολική αντίσταση πλευρικής τριβής Q st. Ισούται με τη συνολική δύναμη που απαιτείται για την προώθηση η της στήλης των σωλήνων και του στελέχους τριβής. ρβής - Λόγος τριβής R f. Ισούται με το λόγο της τοπικής μοναδιαίας αντίστασης τριβής, f s, προς την αντίσταση αιχμής, q c, που έχουν μετρηθεί στο ίδιο βάθος. R f = f s q c - είκτης τριβής I f. Ισούται με το λόγο της αντίστασης αιχμής, q c, προς τη μοναδιαία αντίσταση τριβής, f s s, που έχουν μετρηθεί στο ίδιο βάθος. I f q = f c s

24 Σχέσεις q c προς φ των Meyerhof Σχέσεις q c προς φ των Meyerhof (1956) και Trofimenkov (1974). Εμπειρικές προτάσεις σχετικά με τη σχέση q c -Dr, διαφοροποιημένες ως προς την κοκκομετρική διαβάθμιση.

25 Εμπειρικές σχέσεις q c -C u Εμπειρικές σχέσεις q c -E s Εμπειρικό διάγραμμα προσδιορισμού της επιτρεπόμενης τάσης κατά Meyerhof (1956)

26 Προσοχή!!! Τα αποτελέσματα των Πενετρομετρήσεων ρή αξιολογούνται με την χρήση εμπειρικών σχέσεων οι οποίες έχουν συγκεκριμένο ρμ πεδίο εφαρμογής. Ως εκ τούτου θα πρέπει να λαμβάνονται υπόψη με ιδιαίτερη προσοχή και αφού συναξιολογηθούν με άλλα δεδομένα και παρατηρήσεις (π.χ. χ δεδομένα εργαστηριακών δοκιμών).
