1 Τεχνητή Νοημοσύνη ΙΙ Ενότητα 3: Αντίληψη Μουστάκας Κωνσταντίνος Πολυτεχνική Σχολή Τμήμα Ηλεκτρολόγων Μηχανικών και Τεχνολογίας Υπολογιστών

2 Σκοποί ενότητας Αντίληψη 2

3 Περιεχόμενα ενότητας Αντίληψη 3

4 Αντίληψη

5 Τεχνητή Νοημοσύνη ΙΙ Αντίληψη (2)

6 Ανίχνευση ακμών Στόχος: Ανίχνευση απότομων αλλαγών (ασυνέχειες) σε μία εικόνα Γενικά, η σημασιολογική πληροφορία αλλά και το σχήμα των αντικειμένων κωδικοποιείται στις ακμές Πιο συμπαγής αναπαράσταση από ότι τα εικονοστοιχεία Ιδανικό: Σκαρίφημα σχεδιαστή (και αυτός βασίζεται σε λογική αντικειμένου) 6

7 Τι μας χρειάζονται οι ακμές; Εξαγωγή πληροφορίας, αναγνώριση αντικειμένων Εξαγωγή γεωμετρίας και σημείου παρατήρησης Vanishing line Vanishing point Κατακόρυφο vanishing point (στο άπειρο) Vanishing point 7

8 Από που προέρχονται οι ακμές; Ασυνέχεια κάθετου Διανύσματος επιφάνειας Ασυνέχεια βάθους Ασυνέχεια χρώματος επιφανείας Ασυνέχεια φωτισμού Οι ακμές οφείλονται σε πολλούς παράγοντες 8

9 Ακμές σε μεγέθυνση 9

10 Ακμές σε μεγέθυνση 10

11 Ακμές σε μεγέθυνση 11

12 Ακμές σε μεγέθυνση 12

13 Χαρακτηρισμός ακμών Μία ακμή είναι μία περιοχή της εικόνας με απότομη μεταβολή συνάρτηση της φωτεινότητας συνάρτησης εικόνα (οριζόντια κατεύθυνση) φωτεινότητας πρώτη παράγωγος οι ακμές αντιστοιχούν σε ακρότατα της παραγώγου 13

14 Προφίλ φωτεινότητας 14

15 Με λίγο Gaussian θόρυβο Παράγωγος 15

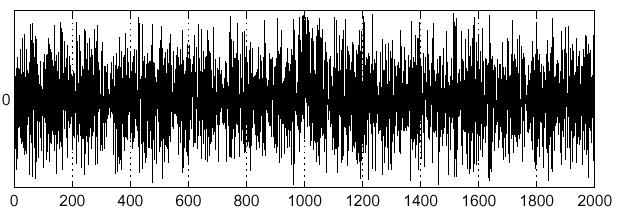

16 Αποτέλεσμα του θορύβου Έστω μία ακμή ή στήλη της εικόνας Η απεικόνιση της φωτεινότητας ως συνάρτηση της θέσης δίνει ένα σήμα Που είναι η ακμή; 16

17 Αποτέλεσμα του θορύβου Τα φίλτρα διαφορών επηρεάζονται πολύ από το θόρυβο Ο θόρυβος στις εικόνες έχει ως αποτέλεσμα εικονοστοιχεία τα οποία φαίνονται πολύ διαφορετικά από τους γείτονές τους Γενικά, όσο μεγαλύτερος ο θόρυβος τόσο μεγαλύτερη η απόκρισή του στο φίλτρο διαφορών Οπότε? 17

18 Λύση: εξομάλυνση f g f * g d dx ( f g) Ψάχνουμε για ακμές, στις κορυφές του ( f g) d dx 18

19 Θεώρημα παραγώγησης συνέλιξης Παραγώγιση συνέλιξης, η συνέλιξη είναι προσεταιριστική: d d ( f g) f g dx dx Οπότε: f d dx g f d dx g 19

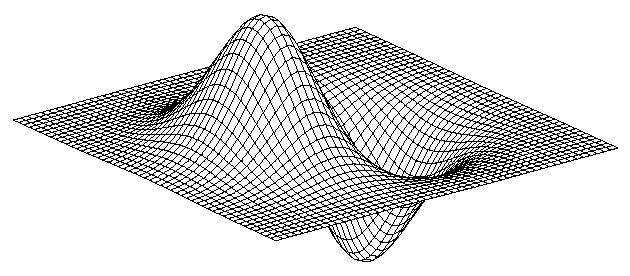

20 Παράγωγος Gaussian φίλτρου * [1-1] = 20

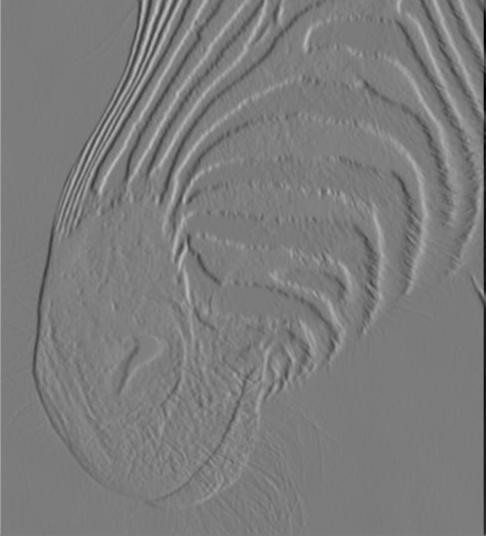

21 Εξομάλυνση και contrast 1 pixel 3 pixels 7 pixels Η εξομαλυμένη παράγωγος αφαιρεί το θόρυβο αλλά θολώνει τις ακμές. Μπορούν ακόμα να βρεθούν ακμές σε διάφορες κλίμακες. Πώς; 21

22 Σχεδιασμός ενός ανιχνευτή ακμών Κριτήρια ενός καλού ανιχνευτή: Σωστή ανίχνευση: ο ιδανικός ανιχνευτής πρέπει να βρίσκει όλες τις πραγματικές ακμές αγνοώντας το θόρυβο Σωστή χωροθέτηση Οι ακμές που ανιχνεύονται πρέπει να είναι όσο πιο κοντά γίνεται στις πραγματικές ακμές Ο ανιχνευτής πρέπει να επιστρέφει μόνο ένα σημείο για κάθε σημείο της ακμής Κλειδιά ανίχνευσης ακμών Διαφορές στο χρώμα, στη φωτεινότητα, ή στην υφή κατά μήκος του ορίου Συνέχεια και κλειστές καμπύλες Σημασιολογική γνώση 22

23 Ανιχνευτής ακμών Canny Ίσως ο πιο ευρέως χρησιμοποιούμενος ανιχνευτής στην υπολογιστική όραση Θεωρητικό μοντέλο: ανίχνευση ακμών υπό προσθετικό Gaussian θόρυβο Ο Canny έδειξε ότι η πρώτη παράγωγος του Gaussian φίλτρου προσεγγίζει τον τελεστή που βελτιστοποιεί το γινόμενο signal-to-noise ratio και χωροθέτησης J. Canny, A Computational Approach To Edge Detection, IEEE Trans. Pattern Analysis and Machine Intelligence, 8: ,

24 Παράδειγμα αρχική εικόνα (Lena) 24

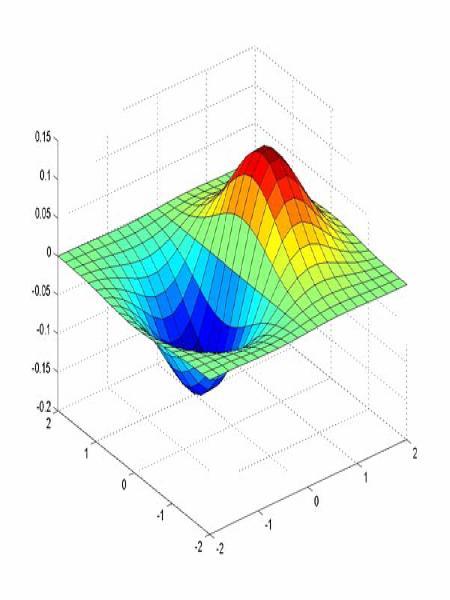

25 Παράγωγος Gaussian φίλτρου x-κατεύθυνση y-κατεύθυνση 25

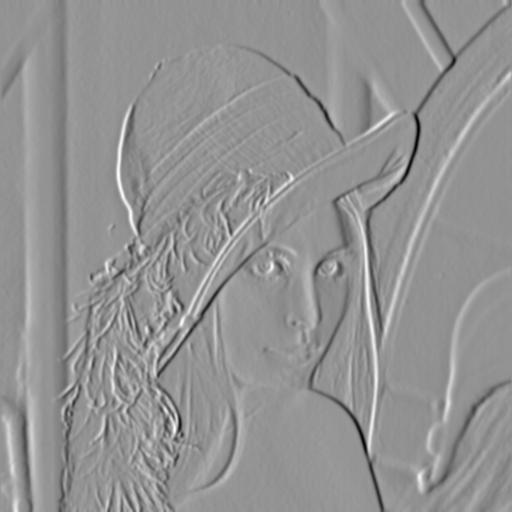

26 Υπολογισμός παραγώγων (DoG) X-Derivative of Gaussian Y-Derivative of Gaussian Πλάτος Gradient 26

27 Επιρροή του αρχική Canny με Canny με Η επιλογή του εξαρτάται από την επιθυμητή συμπεριφορά μεγάλο ανιχνεύει ακμές μεγάλης κλίμακας μικρό ανιχνεύει λεπτές ακμές 27

28 Εύρεση ευθείας γραμμής Μία λύση: δοκιμή πολλών ευθειών και έλεγχος για το από πόσα σημεία διέρχεται Ο μετασχηματισμός Hough παρέχει ένα «γρήγορο» τρόπο για να γίνει αυτό 28

29 Αναπαράσταση παραμετρικού χώρου Μία ευθεία στην εικόνα αντιστοιχεί σε ένα σημείο στο χώρο Hough Εικόνα Παραμετρικός χώρος Hough 29

30 Αναπαράσταση παραμετρικού χώρου Σε τι αντιστοιχίζεται ένα σημείο (x 0, y 0 ) της εικόνας στο χώρο Hough; Εικόνα Παραμετρικός χώρος Hough 30

31 Αναπαράσταση παραμετρικού χώρου Σε τι αντιστοιχίζεται ένα σημείο (x 0, y 0 ) της εικόνας στο χώρο Hough; Απάντηση: οι λύσεις της b = x 0 m + y 0 Αυτό είναι μία ευθεία στο χώρο Hough Εικόνα Παραμετρικός χώρος Hough 31

32 Αναπαράσταση παραμετρικού χώρου Που είναι η ευθεία που περιέχει τα σημεία (x 0, y 0 ) και (x 1, y 1 ); Εικόνα Παραμετρικός χώρος Hough (x 1, y 1 ) (x 0, y 0 ) b = x 1 m + y 1 32

33 Αναπαράσταση παραμετρικού χώρου Που είναι η ευθεία που περιέχει τα σημεία (x 0, y 0 ) και (x 1, y 1 ); Είναι η τομή των ευθειών b = x 0 m + y 0 και b = x 1 m + y 1 Εικόνα Παραμετρικός χώρος Hough (x 1, y 1 ) (x 0, y 0 ) b = x 1 m + y 1 33

34 Περιγραφή μετασχηματισμού Hough 1. Δημιουργία ενός πλέγματος παραμέτρων 2. Κάθε σημείο «ψηφίζει» για ένα σύνολο παραμέτρων αυξάνοντας τις τιμές τους στο πλέγμα 3. Εύρεση μεγίστου ή τοπικών μεγίστων στο πλέγμα 34

35 Γενικά: Μετασχηματισμός Hough Διακριτοποίηση παραμετρικού χώρου σε κελιά Για κάθε χαρακτηριστικό σημείο της εικόνας, αύξηση ψήφων κάθε κελιού κατά ένα, εάν θα μπορούσε να είχε δημιουργήσει το σημείο αυτό Εύρεση κελιών με τις περισσότερες ψήφους Εικόνα Παραμετρικός χώρος Hough P.V.C. Hough, Machine Analysis of Bubble Chamber Pictures, Proc. Int. Conf. High Energy Accelerators and Instrumentation,

36 Αναπαράσταση παραμετρικού χώρου Προβλήματα με το χώρο (m,b): Μη φραγμένος παραμετρικός χώρος Οι κάθετες ευθείες απαιτούν άπειρη τιμή για το m 36

37 Αναπαράσταση παραμετρικού χώρου Προβλήματα με το χώρο (m,b): Μη φραγμένος παραμετρικός χώρος Οι κάθετες ευθείες απαιτούν άπειρη τιμή για το m Εναλλακτική: πολική αναπαράσταση xcos ysin Κάθε σημείο προσθέτει ένα ημίτονο στον παραμετρικό χώρο 37 (, )

38 Περιγραφή αλγορίθμου Αρχικοποίηση συσσωρευτή H στο μηδέν for κάθε σημείο (x,y) της εικόνας for θ = 0 to 180 ρ = x cos θ + y sin θ H(θ, ρ) = H(θ, ρ) + 1 end end Εύρεση των τιμών του (θ, ρ) όπου ο H(θ, ρ) παρουσιάζει τοπικό μέγιστο Η ανιχνευθείσα ευθεία στην εικόνα δίνεται από τον εξής τύπο ρ = x cos θ + y sin θ ρ θ 38

39 Απεικόνιση χαρακτηριστικά ψήφοι 39

40 Άλλα σχήματα Τετράγωνο Κύκλος 40

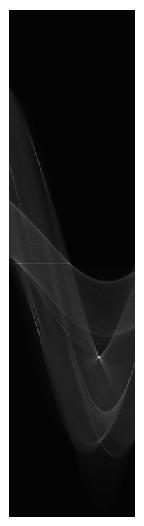

41 Πολλές ευθείες 41

42 Περίπλοκη εικόνα 42

43 Αποτέλεσμα θορύβου χαρακτηριστικά votes 43

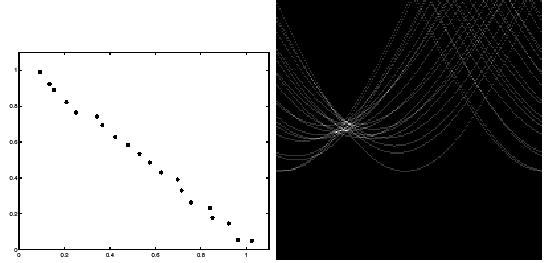

44 Αποτέλεσμα θορύβου χαρακτηριστικά ψήφοι Ο εντοπισμός του μεγίστου γίνεται δύσκολος 44

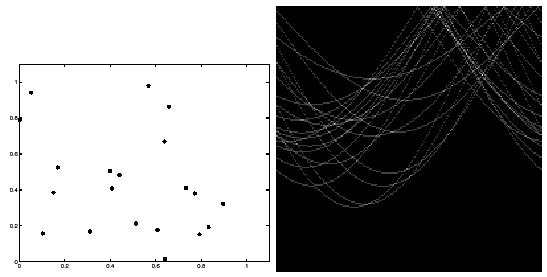

45 Τυχαία σημεία χαρακτηριστικά ψήφοι Ομοιόμορφος θόρυβος μπορεί να οδηγήσει σε 46 τυχαία μέγιστα στον πίνακα Η

46 Χειρισμός θορύβου Επιλογή ενός «σωστού» πλέγματος/διακριτοποίηση Πολύ αραιό: πολλές ψήφοι παράγονται όταν πολλές διαφορετικές ευθείες αντιστοιχούν στο ίδιο κελί Πολύ πυκνό: χάνονται ευθείες γιατί πολλά σημεία που δεν είναι ακριβώς συνευθειακά «ψηφίζουν» για διαφορετικά κελιά Συσχέτιση με γειτονικά κελιά (εξομάλυνση κελιών του συσσωρευτή) Αποφυγή χρήσης άσχετων χαρακτηριστικών Χρήση μόνο των σημείων ακμών με σημαντικό πλάτος της κλίσης 48

47 Αναγνώριση αντικειμένων 49

48 Πόσες κατηγορίες αντικειμένων υπάρχουν; 50

49 51

50 Ζώα Φυτά Αντικείμενα Άψυχα.. Σπονδυλωτά Φυσικά Τεχνητά Θυλαστικά Πουλιά Τίγρη Σκύλος Πέρδικα Κάμερα 52

51 Εργασίες αναγνώρισης 53

52 Κατηγοριοποίηση σκηνής Εξωτερική/εσωτερική Πόλη/δάσος... 54

53 Περιγραφή εικόνας / μεταδεδομένα δρόμος άνθρωποι κτίρια βουνό τουρισμός σύνεφα τούβλα 55

54 Αναγνώριση αντικειμένων εντοπισμός πεζών 56

55 Αντικείμενα εικόνας ουρανός βουνό κτίριο δέντρο ταμπέλα κτίριο λάμπα άνθρωποι κατάστημα 57

56 Κατανόηση σκηνής; 58

57 Μοντελοποίηση μεταβλητότητας Μεταβλητότητα: Θέση κάμερας Φωτισμός Σχήμα Αυτό-μεταβλητότητα; 59

58 Αυτο-μεταβλητότητα 60

59 Κατηγοριοποίηση εικόνας Εικόνες εκπαίδευσης Εκπαίδευση Ground truth Χαρακτηριστικά Εικόνας Εκπαίδευση ταξινομητή Ταξινο μητής 61

60 Κατηγοριοποίηση εικόνας Εικόνες εκπαίδευσης Εκπαίδευση Ground truth Χαρακτηριστικά Εικόνας Εκπαίδευση ταξινομητή Ταξινο μητής Χαρακτηριστικά Εικόνας Έλεγχος Ταξινομητής Πρόβλεψη Εξωτερικός Εικόνα ελέγχου 62

61 Χαρακτηριστικά εικόνας Εικόνες εκπαίδευσης Εκπαίδευση Ground truth Χαρακτηριστικά Εικόνας Εκπαίδευση ταξινομητή Ταξινο μητής 63

62 Αναπαράσταση εικόνας Πρότυπα Φωτεινότητα, κλίσεις, κλπ. Ιστογράμματα Χρώμα, υφή, περιγραφείς SIFT, κλπ. 64

63 Αναπαράσταση εικόνας : Ιστόγραμμα Ολικό ιστόγραμμα Αναπαριστά κατανομή χαρακτηριστικών Χρώμα, υφή, βάθος, Space Shuttle Cargo Bay 65

64 Αναπαράσταση εικόνας : Ιστόγραμμα Ιστόγραμμα: Πιθανότητα ή πλήθος σημείων σε κάθε κελί Κοινό ιστόγραμμα Απαιτεί πολλά δεδομένα Απώλεια ανάλυσης για να μην υπάρχουν κενά κελιά 66

65 Αναπαράσταση εικόνας : Ιστόγραμμα Ομαδοποίηση EASE Truss Assembly Χρήση των ίδιων κέντρων ομάδων για όλες τις εικόνες Space Shuttle Cargo Bay 67

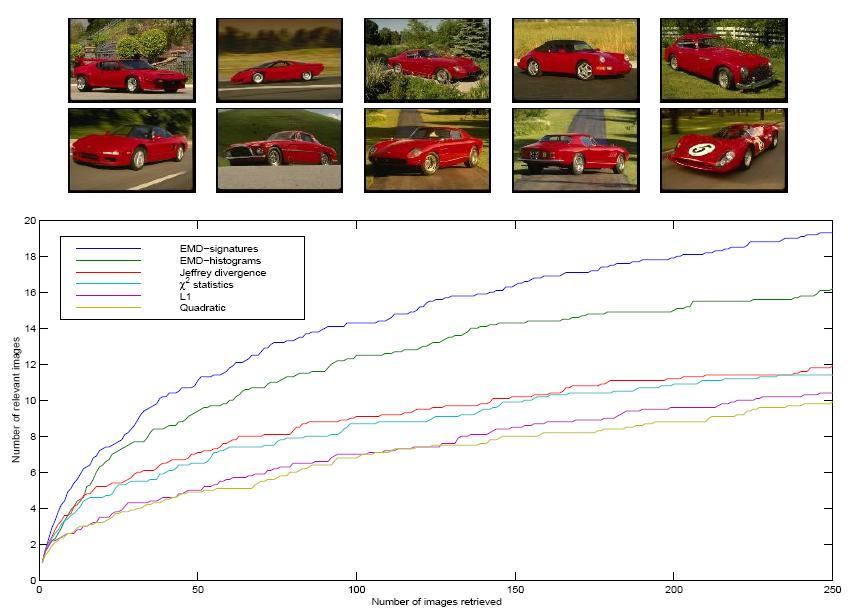

66 Αποστάσεις ιστογραμμάτων K histint( h, h ) 1 min h ( m), h ( m) i j i j m 1 Τομή ιστογραμμάτων (απαιτεί κανονικοποίηση) 2 ( h, h ) i j K 1 [ hi( m) hj( m)] 2 h ( m) h ( m) m 1 i j Chi-squared απόσταση ιστογραμμάτων 2 Εκτός από όμοιο χρώμα τι άλλο παρατηρείτε;;; Αυτοκίνητα που βρέθηκαν με ιστογράμματα χρώματος και απόσταση chi-squ 68

67 Ιστογράμματα: Υλοποίηση Διακριτοποίηση/κβαντισμός Πλέγμα: γρήγορο αλλά εφαρμόσιμο μόνο σε λίγες διαστάσεις Ομαδοποίηση: αργό αλλά κατάλληλο και για πολλές διαστάσεις Λίγα κελιά Λίγα δεδομένα Αραιή αναπαράσταση Πολλά κελιά Πολλά δεδομένα Λεπτομέρεια Απόσταση/Matching Η τομή ιστογραμμάτων ή η ευκλείδια απόσταση είναι γρήγορες μέθοδοι Η Chi-squared πολλές φορές αποδίδει καλύτερα Η απόσταση Earth mover s είναι αποτελεσματική όταν γειτονικά κελιά αφορούν όμοιες τιμές (παράδειγμα) 69

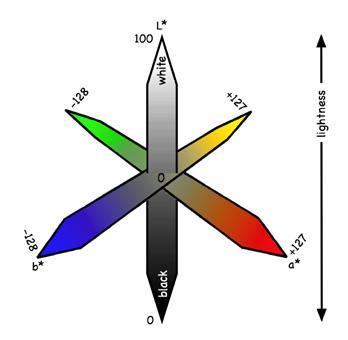

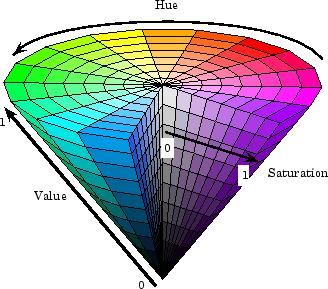

68 Ιστογράμματα σε τι; Χρώμα L*a*b* χρωματικός χώρος HSV χρωματικός χώρος Υφή (τράπεζες φίλτρων ή κλίσεις σε περιοχές) 70

69 Ιστογράμματα σε τι; Ιστογράμματα προσανατολισμένων κλίσεων SIFT Lowe IJCV

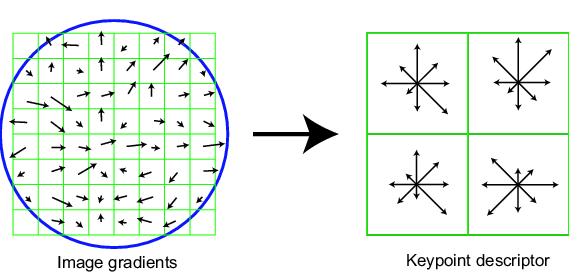

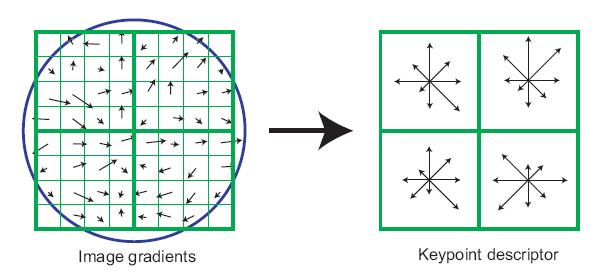

70 Διάνυσμα SIFT 4x4 πίνακας ιστογραμμάτων προσανατολισμού κλίσεων Όχι ακριβώς ιστόγραμμα, στάθμιση βάσει πλάτους 8 κατευθύνσεις x 4x4 πίνακας = 128 διαστάσεις Κίνητρο: μικρή ευαισθησία σε θέση/ προσανατολισμό παράδειγμα 2x2 του πίνακα 4x4 72

71 Διάνυσμα SIFT Υπολογίζεται σε περιστραμένες και κλιμακωμένες εκδόσεις του παραθύρου ανάλογα με τον υπολογισμό προσανατολισμού και κλίμακας Επαναδειγματοληψία του παραθύρου Βάσει κλίσεων σταθμισμένων μέσω Gaussian παραθύρου 73

72 Ομαλότητα Gaussian στάθμιση Τρι-γραμμική παρεμβολή 74

73 Μείωση επίδρασης φωτισμού 128-διάστατο διάνυσμα κανονικοποιημένο στο 1 Φράγμα στο πλάτος της κλίσης για την αποφυγή μεγάλης επιροής μεγάλων κλίσεων 75

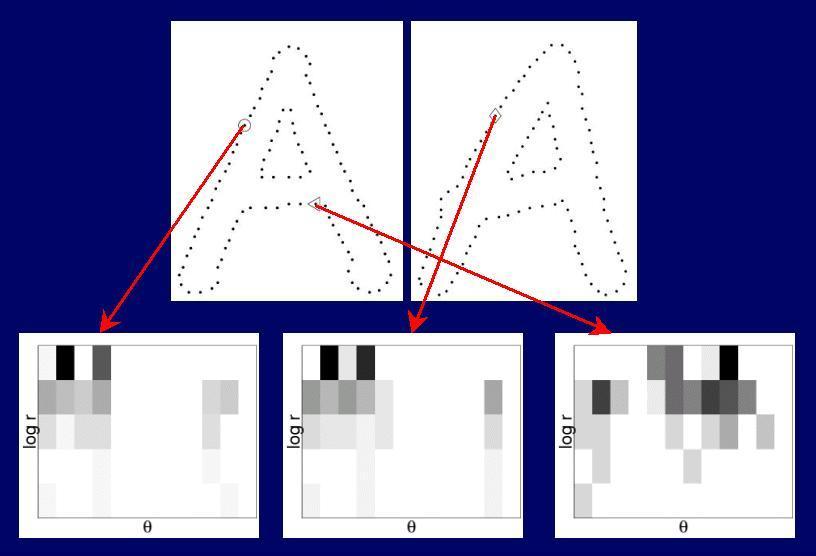

74 Τοπικοί περιγραφείς Αρίθμηση του αριθμού σημείων σε κάθε κελί, π.χ.: Count = 4... Count = 10 Log-polar διακριτοποίηση: μεγάλη ακρίβεια σε γειτονικά σημεία, ευελιξία στα απομακρυσμένα. Belongie & Malik, ICCV

75 Τοπικοί περιγραφείς: Σχήμα 77

76 Τέλος Ενότητας
