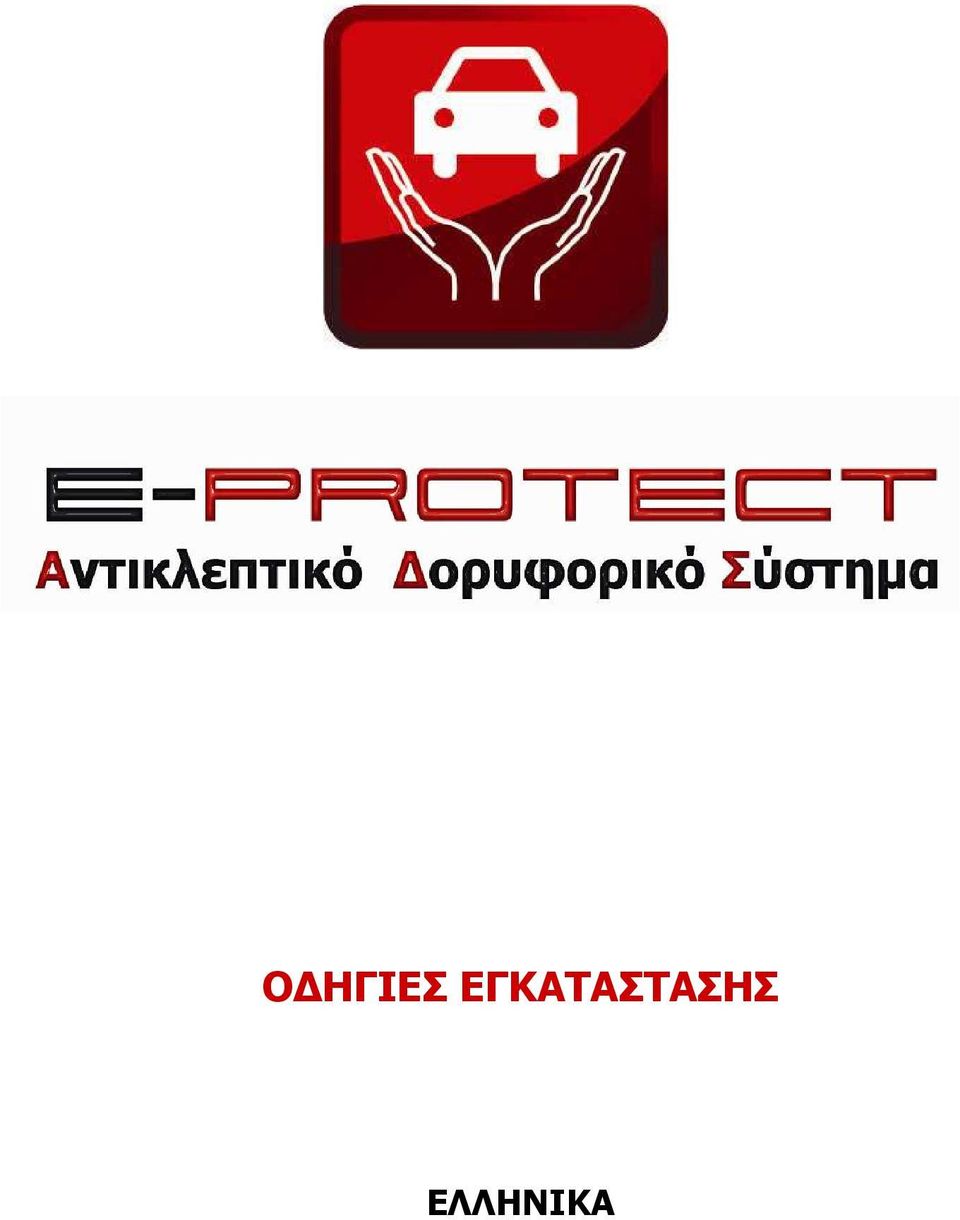

1 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΛΛΗΝΙΚΑ

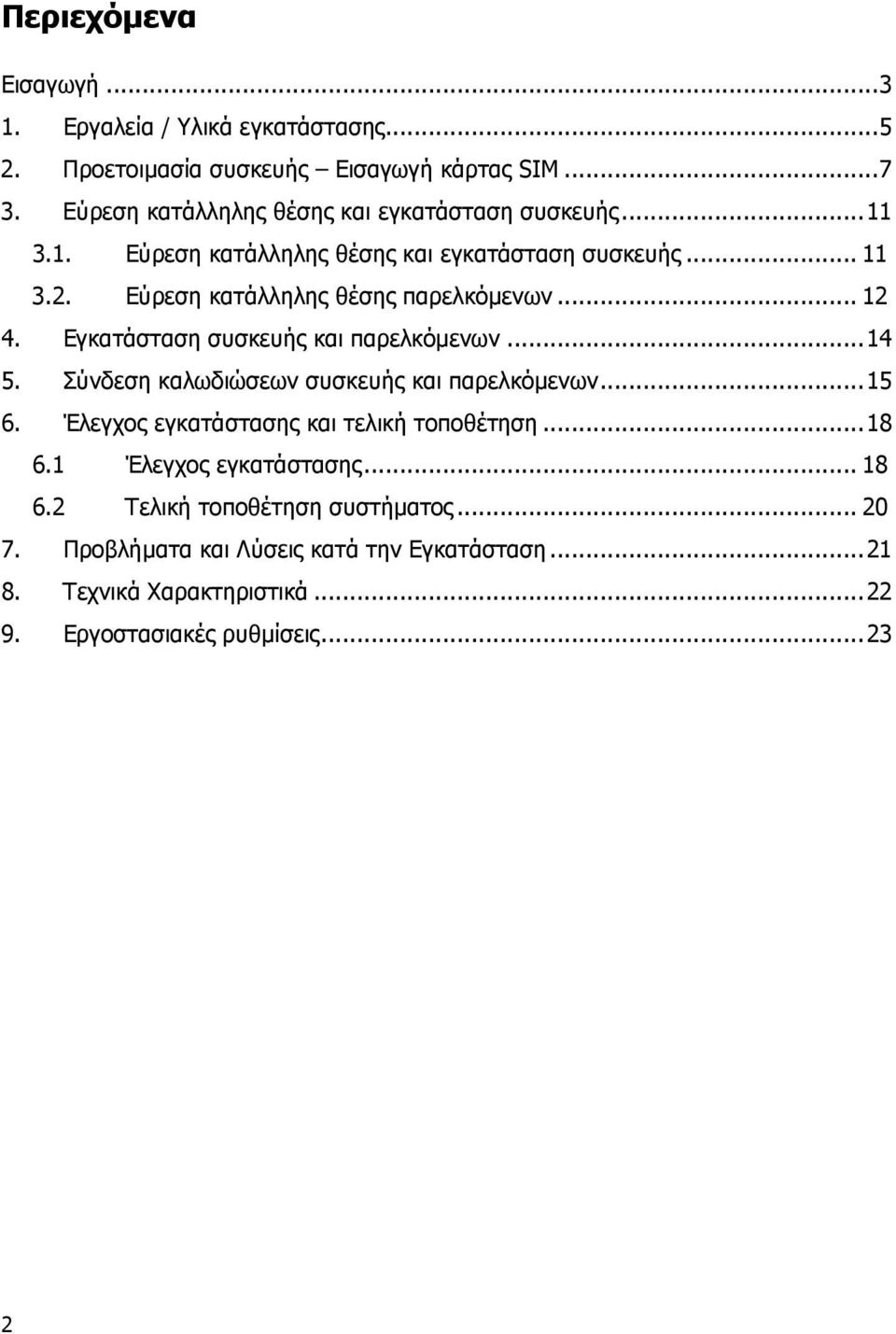

2 Περιεχόµενα Εισαγωγή Εργαλεία / Υλικά εγκατάστασης Προετοιµασία συσκευής Εισαγωγή κάρτας SIM Εύρεση κατάλληλης θέσης και εγκατάσταση συσκευής Εύρεση κατάλληλης θέσης και εγκατάσταση συσκευής Εύρεση κατάλληλης θέσης παρελκόµενων Εγκατάσταση συσκευής και παρελκόµενων Σύνδεση καλωδιώσεων συσκευής και παρελκόµενων Έλεγχος εγκατάστασης και τελική τοποθέτηση Έλεγχος εγκατάστασης Τελική τοποθέτηση συστήµατος Προβλήµατα και Λύσεις κατά την Εγκατάσταση Τεχνικά Χαρακτηριστικά Εργοστασιακές ρυθµίσεις

3 Εισαγωγή Σε αυτή το εγχειρίδιο περιγράφεται αναλυτικά η διαδικασία εγκατάστασης του συστήµατος e-protect. Τα βήµατα που πρέπει να ακολουθηθούν για µια επιτυχή εγκατάσταση της µονάδας αυτοκινήτου έχουν ως εξής: 1. Έλεγχος υλικών / εργαλείων εγκατάστασης 2. Προετοιµασία συσκευής-εισαγωγή κάρτας SIM 3. Εύρεση θέσης για την εγκατάσταση της συσκευής και των παρελκόµενων 4. Εγκατάσταση συσκευής και λοιπών εξαρτηµάτων 5. Σύνδεση καλωδιώσεων συσκευής και παρελκόµενων 6. Έλεγχος του εγκατάστασης και τελική τοποθέτηση ΠΡΟΣΟΧΗ Οι οδηγίες απευθύνονται σε εξειδικευµένους ηλεκτρολόγους αυτοκινήτων Οι οδηγίες χρήσης του e-protect περιγράφονται σε ξεχωριστό εγχειρίδιο 3

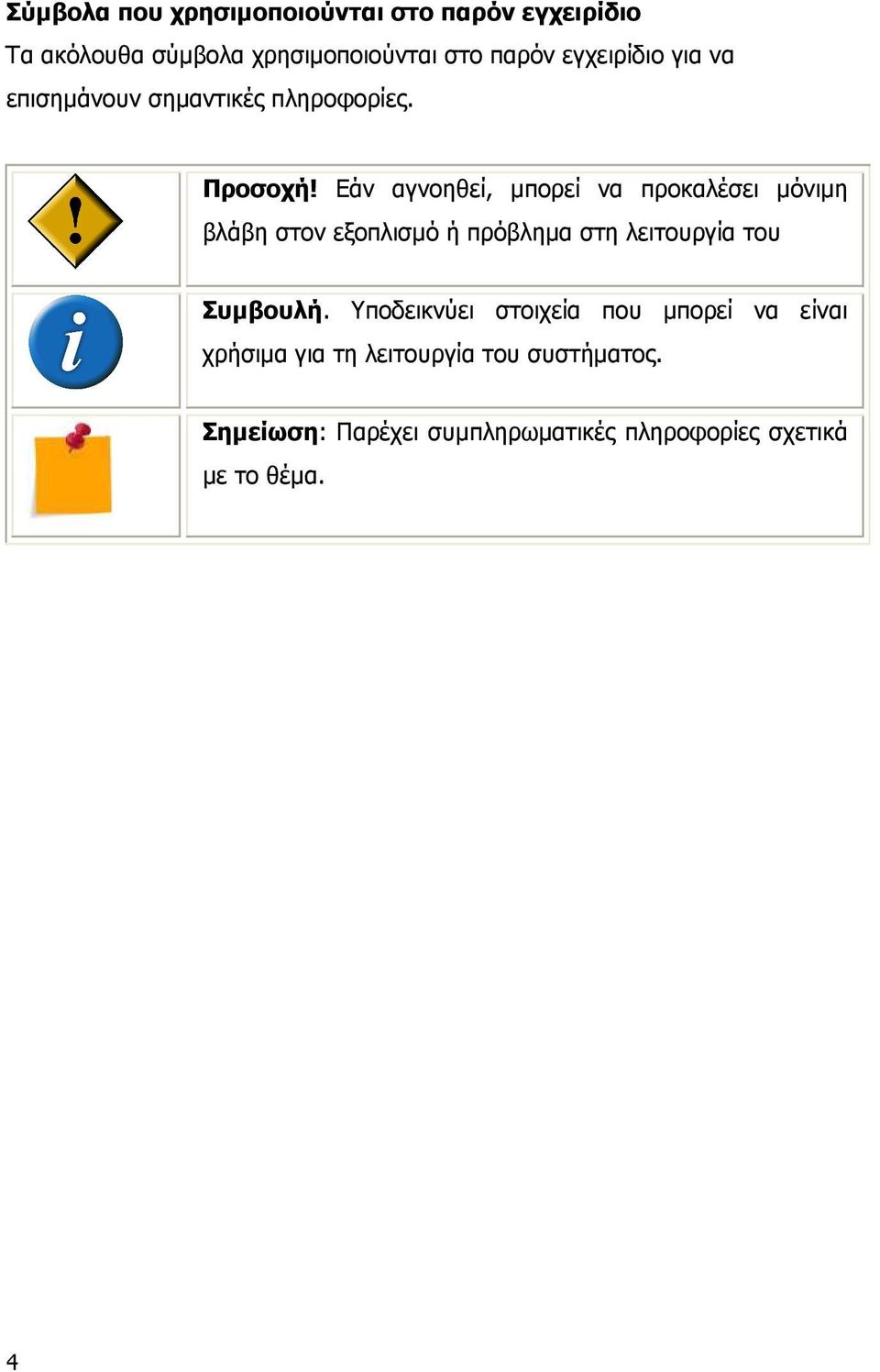

4 Σύµβολα που χρησιµοποιούνται στο παρόν εγχειρίδιο Τα ακόλουθα σύµβολα χρησιµοποιούνται στο παρόν εγχειρίδιο για να επισηµάνουν σηµαντικές πληροφορίες. Προσοχή! Εάν αγνοηθεί, µπορεί να προκαλέσει µόνιµη βλάβη στον εξοπλισµό ή πρόβληµα στη λειτουργία του Συµβουλή. Υποδεικνύει στοιχεία που µπορεί να είναι χρήσιµα για τη λειτουργία του συστήµατος. Σηµείωση: Παρέχει συµπληρωµατικές πληροφορίες σχετικά µε το θέµα. 4

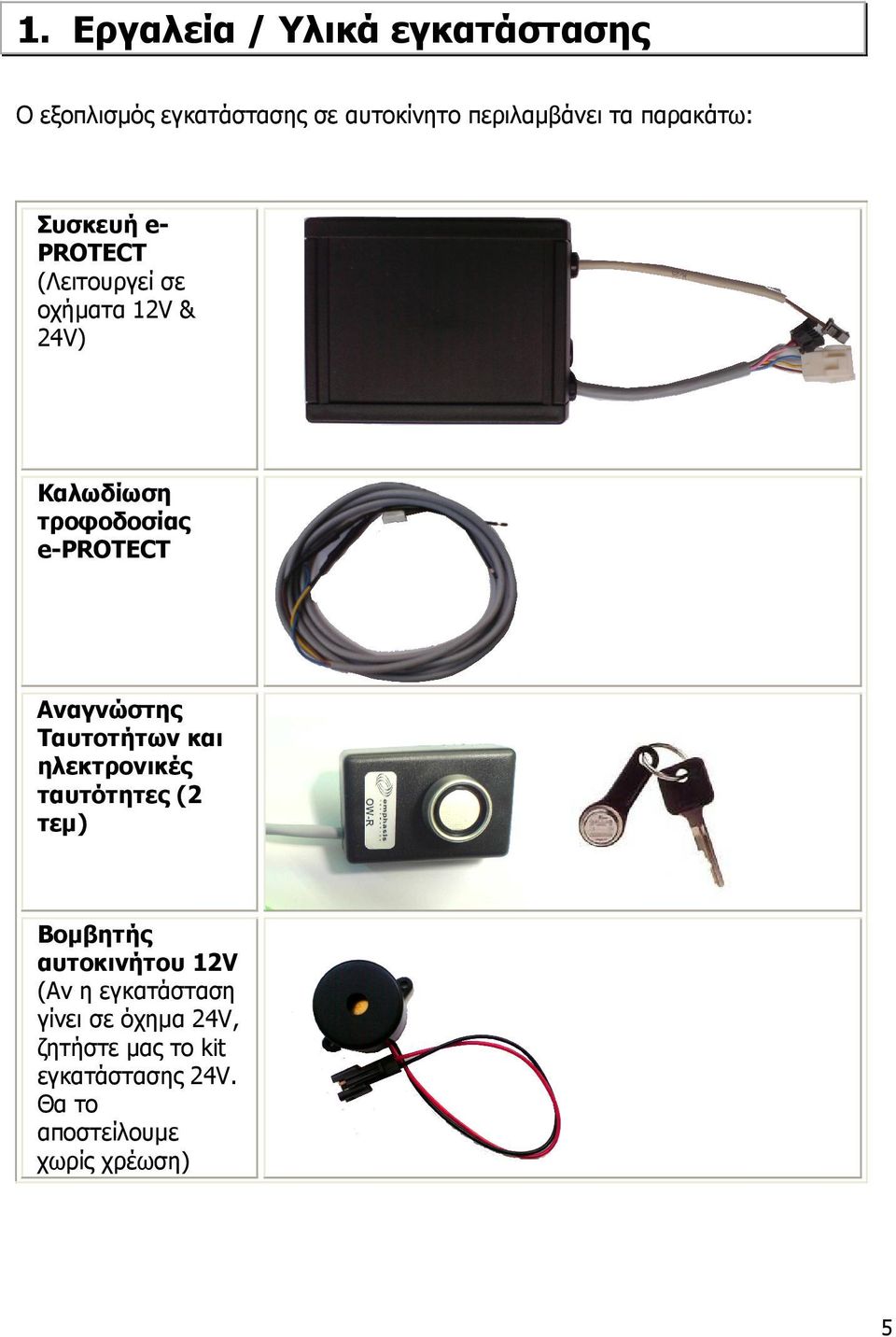

5 1. Εργαλεία / Υλικά εγκατάστασης Ο εξοπλισµός εγκατάστασης σε αυτοκίνητο περιλαµβάνει τα παρακάτω: Συσκευή eprotect (Λειτουργεί σε οχήµατα 12V & 24V) Καλωδίωση τροφοδοσίας e-protect Αναγνώστης Ταυτοτήτων και ηλεκτρονικές ταυτότητες (2 τεµ) Βοµβητής αυτοκινήτου 12V (Αν η εγκατάσταση γίνει σε όχηµα 24V, ζητήστε µας το kit εγκατάστασης 24V. Θα το αποστείλουµε χωρίς χρέωση) 5

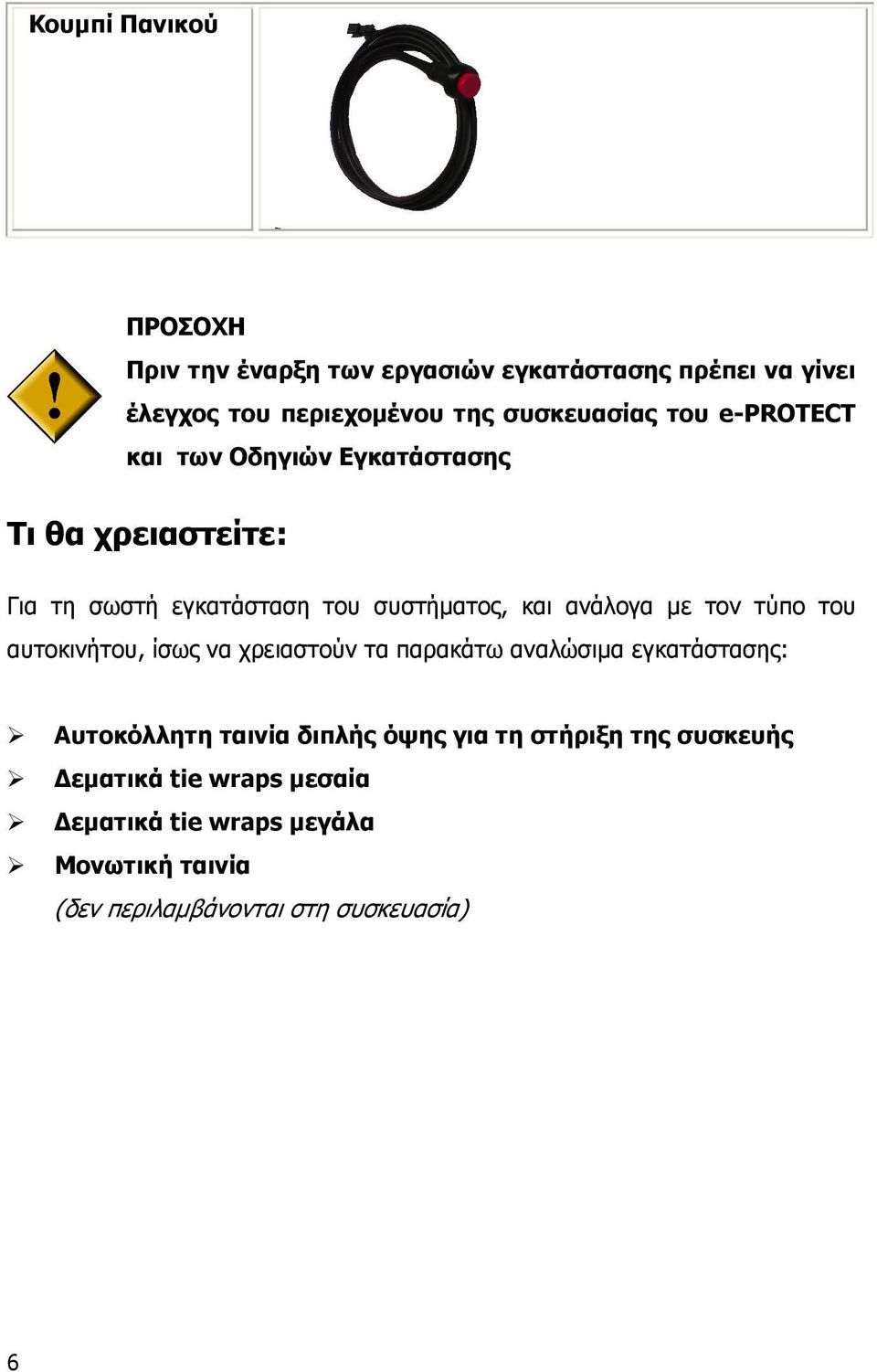

6 Κουµπί Πανικού ΠΡΟΣΟΧΗ Πριν την έναρξη των εργασιών εγκατάστασης πρέπει να γίνει έλεγχος του περιεχοµένου της συσκευασίας του e-protect και των Οδηγιών Εγκατάστασης Τι θα χρειαστείτε: Για τη σωστή εγκατάσταση του συστήµατος, και ανάλογα µε τον τύπο του αυτοκινήτου, ίσως να χρειαστούν τα παρακάτω αναλώσιµα εγκατάστασης: Αυτοκόλλητη ταινία διπλής όψης για τη στήριξη της συσκευής εµατικά tie wraps µεσαία εµατικά tie wraps µεγάλα Μονωτική ταινία (δεν περιλαµβάνονται στη συσκευασία) 6

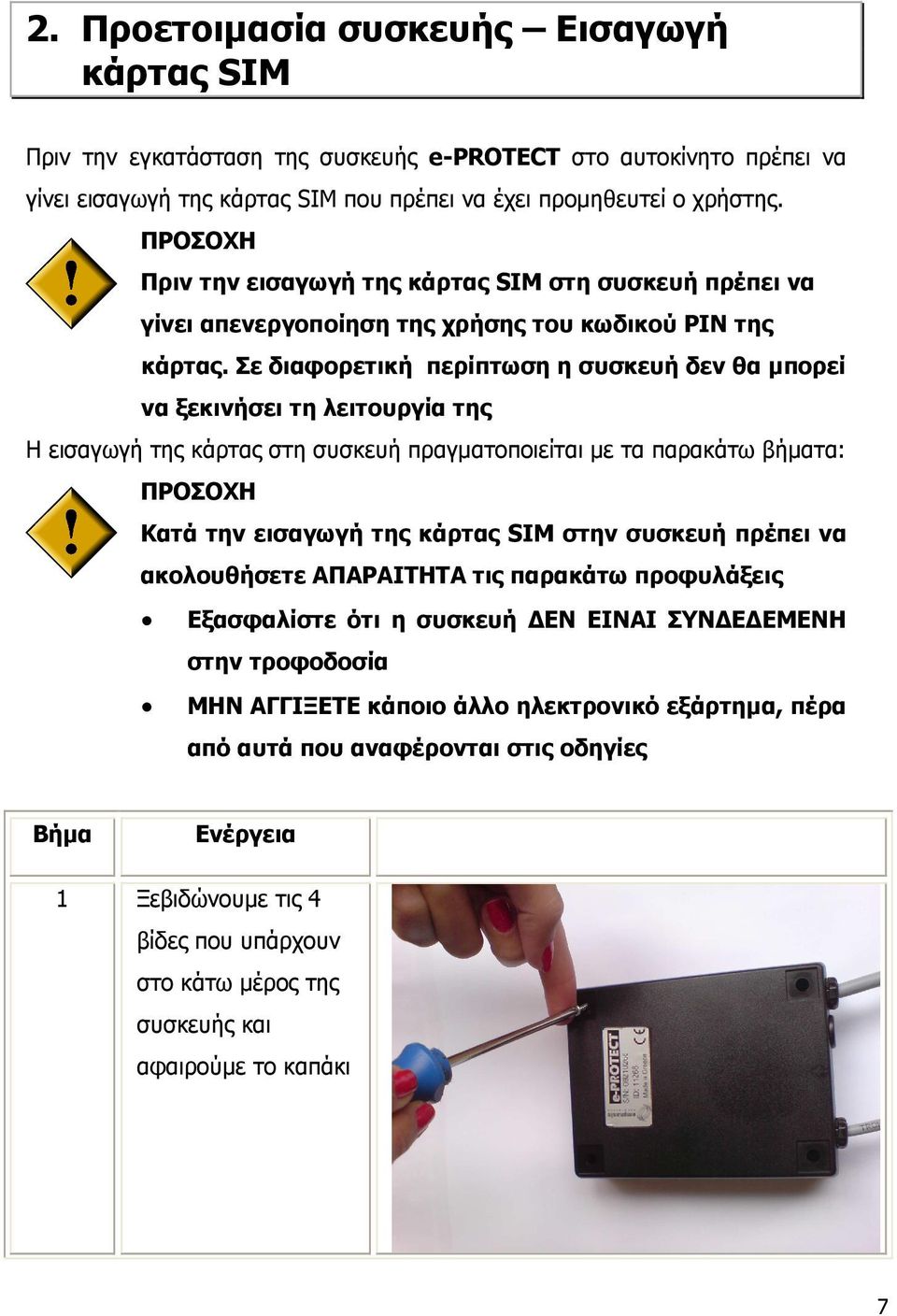

7 2. Προετοιµασία συσκευής Εισαγωγή κάρτας SIM Πριν την εγκατάσταση της συσκευής e-protect στο αυτοκίνητο πρέπει να γίνει εισαγωγή της κάρτας SIM που πρέπει να έχει προµηθευτεί ο χρήστης. ΠΡΟΣΟΧΗ Πριν την εισαγωγή της κάρτας SIM στη συσκευή πρέπει να γίνει απενεργοποίηση της χρήσης του κωδικού PIN της κάρτας. Σε διαφορετική περίπτωση η συσκευή δεν θα µπορεί να ξεκινήσει τη λειτουργία της Η εισαγωγή της κάρτας στη συσκευή πραγµατοποιείται µε τα παρακάτω βήµατα: ΠΡΟΣΟΧΗ Κατά την εισαγωγή της κάρτας SIM στην συσκευή πρέπει να ακολουθήσετε ΑΠΑΡΑΙΤΗΤΑ τις παρακάτω προφυλάξεις Εξασφαλίστε ότι η συσκευή ΕΝ ΕΙΝΑΙ ΣΥΝ Ε ΕΜΕΝΗ στην τροφοδοσία ΜΗΝ ΑΓΓΙΞΕΤΕ κάποιο άλλο ηλεκτρονικό εξάρτηµα, πέρα από αυτά που αναφέρονται στις οδηγίες Βήµα Ενέργεια 1 Ξεβιδώνουµε τις 4 βίδες που υπάρχουν στο κάτω µέρος της συσκευής και αφαιρούµε το καπάκι 7

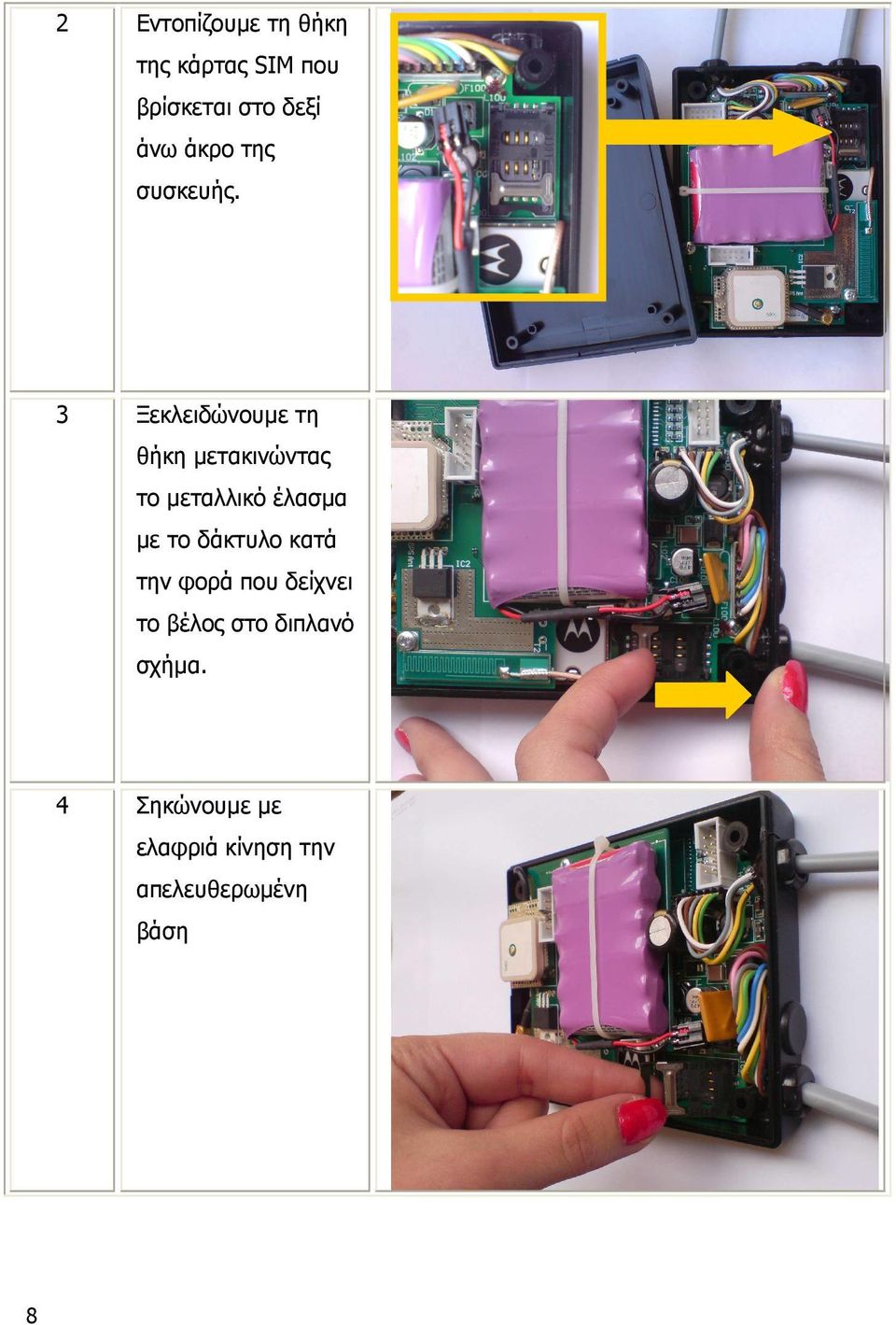

8 2 Εντοπίζουµε τη θήκη της κάρτας SIM που βρίσκεται στο δεξί άνω άκρο της συσκευής. 3 Ξεκλειδώνουµε τη θήκη µετακινώντας το µεταλλικό έλασµα µε το δάκτυλο κατά την φορά που δείχνει το βέλος στο διπλανό σχήµα. 4 Σηκώνουµε µε ελαφριά κίνηση την απελευθερωµένη βάση 8

9 5 Βεβαιωθείτε ότι έχετε απενεργοποιήσει το PIN της κάρτας SIM, χρησιµοποιώντας το κινητό σας τηλέφωνο. 6 Τοποθετούµε προσεκτικά την κάρτα SIM στην ανασηκωµένη θήκη, σιγουρεύοντας ότι οι επαφές της κάρτας βρίσκονται στο κάτω µέρος και η κάρτα έχει το σωστό προσανατολισµό. Το µεταλλικό έλασµα πρέπει να βρίσκεται στη θέση ξεκλειδώµατος. 7 Κλείνουµε τη θήκη και πιέζοντας τη ελαφρά και κλειδώνουµε το µεταλλικό έλασµα µετακινώντας το κατά τη φορά που δείχνει το βέλος στο διπλανό σχήµα. 9

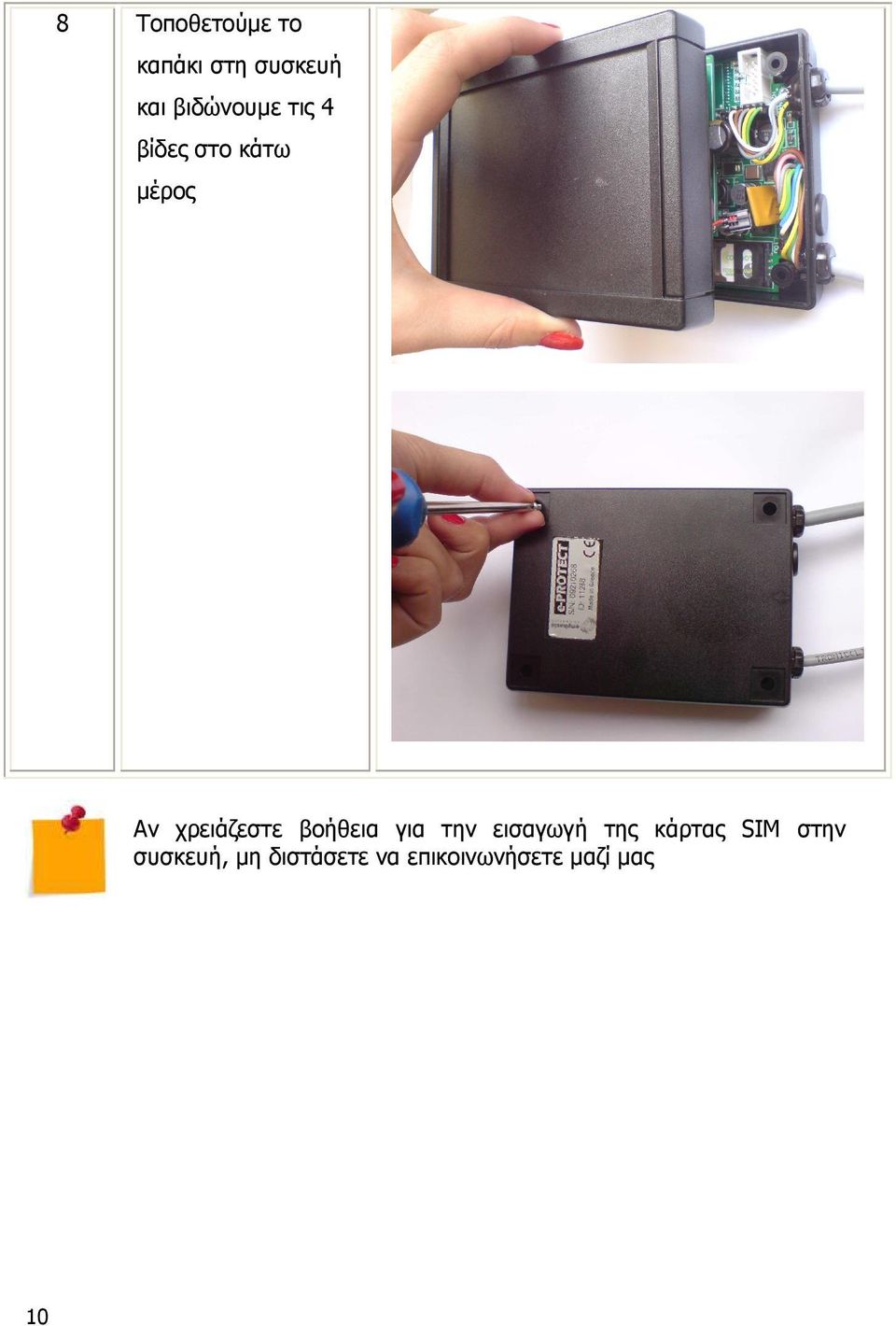

10 8 Τοποθετούµε το καπάκι στη συσκευή και βιδώνουµε τις 4 βίδες στο κάτω µέρος Αν χρειάζεστε βοήθεια για την εισαγωγή της κάρτας SIM στην συσκευή, µη διστάσετε να επικοινωνήσετε µαζί µας 10

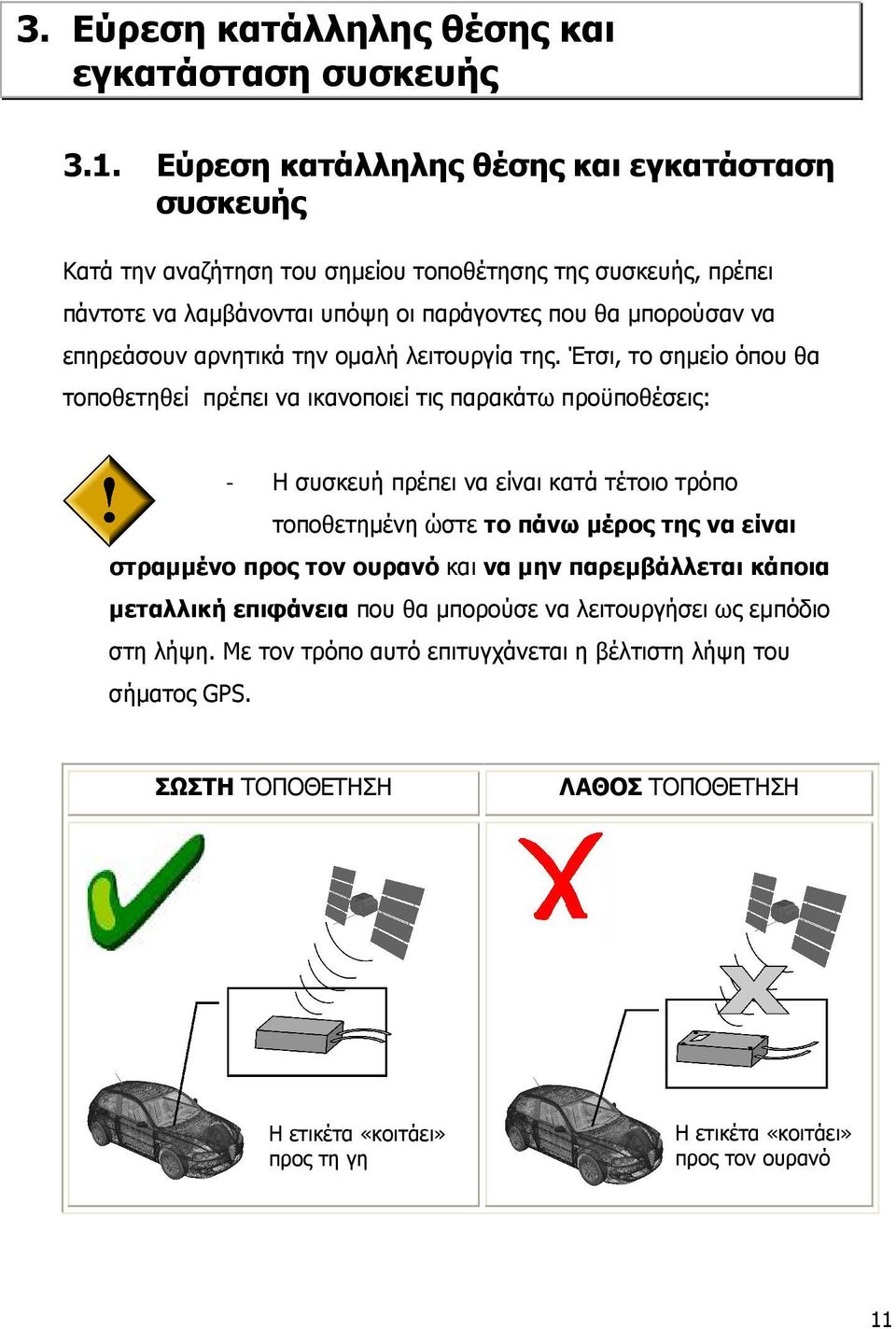

11 3. Εύρεση κατάλληλης θέσης και εγκατάσταση συσκευής 3.1. Εύρεση κατάλληλης θέσης και εγκατάσταση συσκευής Κατά την αναζήτηση του σηµείου τοποθέτησης της συσκευής, πρέπει πάντοτε να λαµβάνονται υπόψη οι παράγοντες που θα µπορούσαν να επηρεάσουν αρνητικά την οµαλή λειτουργία της. Έτσι, το σηµείο όπου θα τοποθετηθεί πρέπει να ικανοποιεί τις παρακάτω προϋποθέσεις: - Η συσκευή πρέπει να είναι κατά τέτοιο τρόπο τοποθετηµένη ώστε το πάνω µέρος της να είναι στραµµένο προς τον ουρανό και να µην παρεµβάλλεται κάποια µεταλλική επιφάνεια που θα µπορούσε να λειτουργήσει ως εµπόδιο στη λήψη. Με τον τρόπο αυτό επιτυγχάνεται η βέλτιστη λήψη του σήµατος GPS. ΣΩΣΤΗ ΤΟΠΟΘΕΤΗΣΗ ΛΑΘΟΣ ΤΟΠΟΘΕΤΗΣΗ Η ετικέτα «κοιτάει» προς τη γη Η ετικέτα «κοιτάει» προς τον ουρανό 11

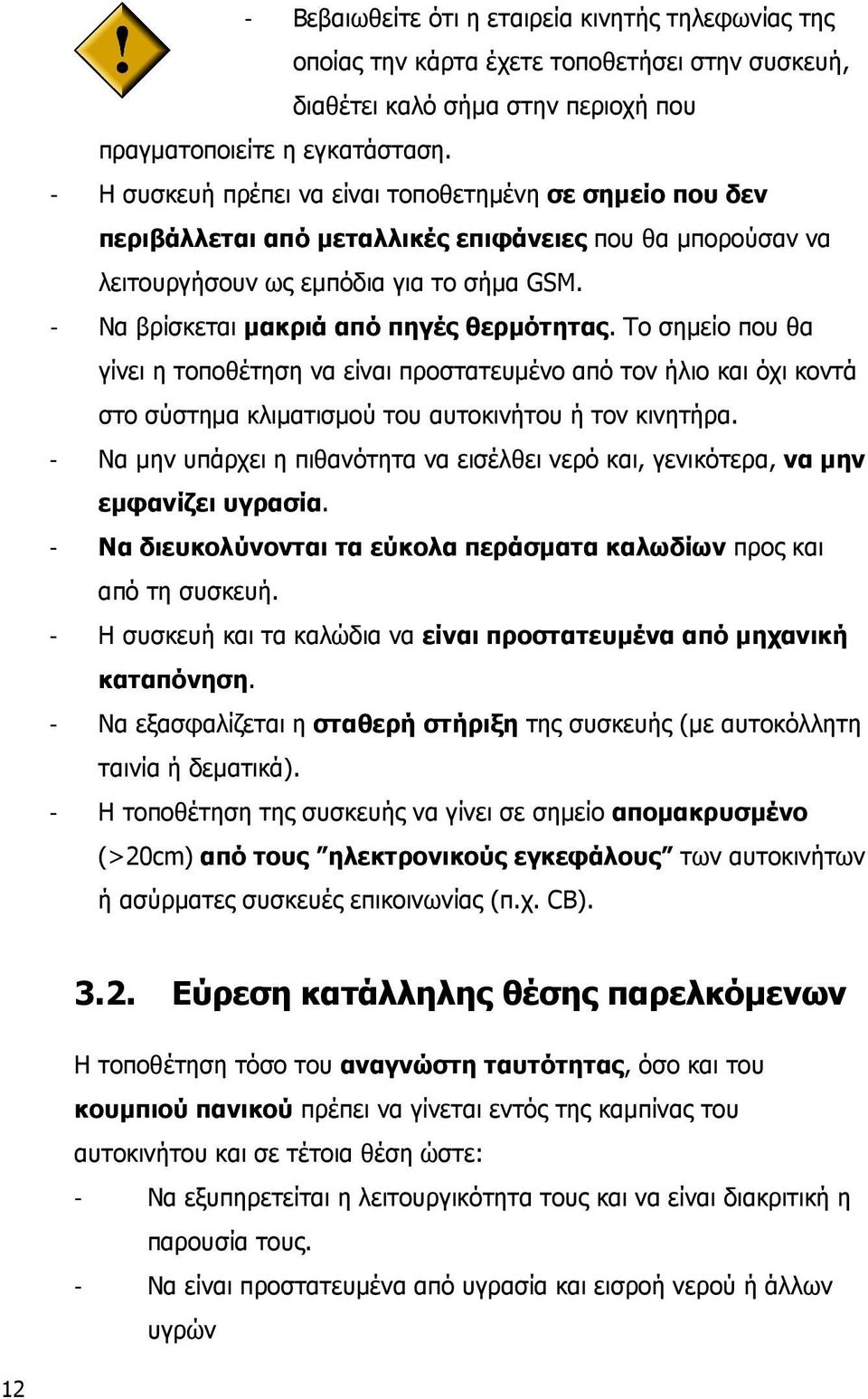

12 - Βεβαιωθείτε ότι η εταιρεία κινητής τηλεφωνίας της οποίας την κάρτα έχετε τοποθετήσει στην συσκευή, διαθέτει καλό σήµα στην περιοχή που πραγµατοποιείτε η εγκατάσταση. - Η συσκευή πρέπει να είναι τοποθετηµένη σε σηµείο που δεν περιβάλλεται από µεταλλικές επιφάνειες που θα µπορούσαν να λειτουργήσουν ως εµπόδια για το σήµα GSM. - Να βρίσκεται µακριά από πηγές θερµότητας. Το σηµείο που θα γίνει η τοποθέτηση να είναι προστατευµένο από τον ήλιο και όχι κοντά στο σύστηµα κλιµατισµού του αυτοκινήτου ή τον κινητήρα. - Να µην υπάρχει η πιθανότητα να εισέλθει νερό και, γενικότερα, να µην εµφανίζει υγρασία. - Να διευκολύνονται τα εύκολα περάσµατα καλωδίων προς και από τη συσκευή. - Η συσκευή και τα καλώδια να είναι προστατευµένα από µηχανική καταπόνηση. - Να εξασφαλίζεται η σταθερή στήριξη της συσκευής (µε αυτοκόλλητη ταινία ή δεµατικά). - Η τοποθέτηση της συσκευής να γίνει σε σηµείο αποµακρυσµένο (>20cm) από τους ηλεκτρονικούς εγκεφάλους των αυτοκινήτων ή ασύρµατες συσκευές επικοινωνίας (π.χ. CB) Εύρεση κατάλληλης θέσης παρελκόµενων Η τοποθέτηση τόσο του αναγνώστη ταυτότητας, όσο και του κουµπιού πανικού πρέπει να γίνεται εντός της καµπίνας του αυτοκινήτου και σε τέτοια θέση ώστε: - Να εξυπηρετείται η λειτουργικότητα τους και να είναι διακριτική η παρουσία τους. - Να είναι προστατευµένα από υγρασία και εισροή νερού ή άλλων υγρών 12

13 - Να µπορεί να δροµολογηθεί η καλωδίωση τους µέχρι τη συσκευή e-protect - Να εξασφαλίζεται η σταθερή στήριξη τους Ειδικά για το κουµπί πανικού υπάρχει η δυνατότητα, αντί του κουµπιού που παρέχεται στη συσκευασία του συστήµατος να χρησιµοποιηθεί κάποιο κουµπί που υπάρχει στο χώρο του ταµπλό του οχήµατος, αρκεί να πληροί τις παρακάτω προϋποθέσεις: - Να είναι διακόπτης που δεν κάνει κάποια άλλη λειτουργία - Να είναι διακόπτης µε επαναφορά και στιγµιαία λειτουργία (momentary) - Να είναι Normally Open, δηλαδή οι επαφές του να βραχυκυκλώνουν µόνο όσο είναι πατηµένος 13

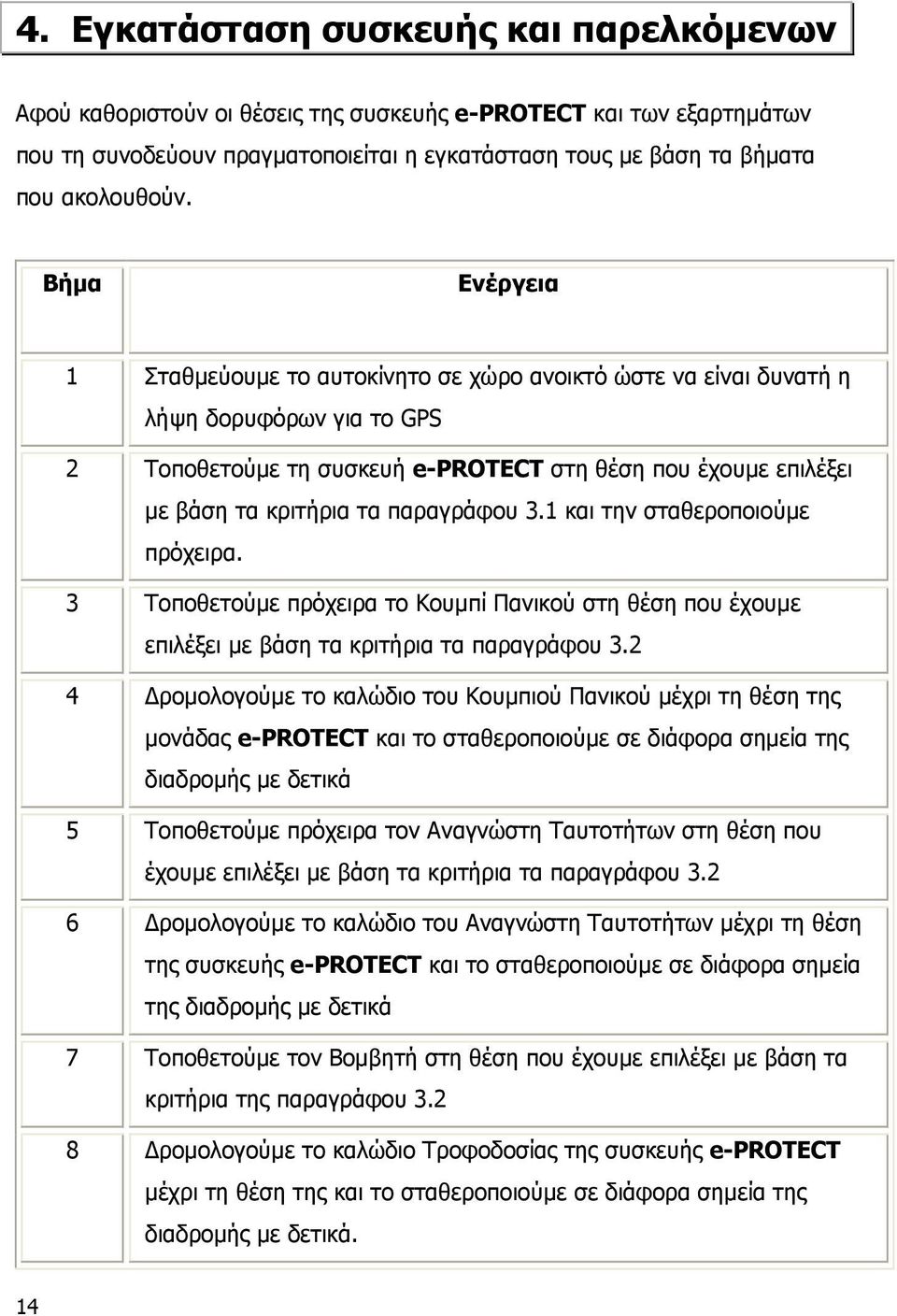

14 4. Εγκατάσταση συσκευής και παρελκόµενων Αφού καθοριστούν οι θέσεις της συσκευής e-protect και των εξαρτηµάτων που τη συνοδεύουν πραγµατοποιείται η εγκατάσταση τους µε βάση τα βήµατα που ακολουθούν. Βήµα Ενέργεια 1 Σταθµεύουµε το αυτοκίνητο σε χώρο ανοικτό ώστε να είναι δυνατή η λήψη δορυφόρων για το GPS 2 Τοποθετούµε τη συσκευή e-protect στη θέση που έχουµε επιλέξει µε βάση τα κριτήρια τα παραγράφου 3.1 και την σταθεροποιούµε πρόχειρα. 3 Τοποθετούµε πρόχειρα το Κουµπί Πανικού στη θέση που έχουµε επιλέξει µε βάση τα κριτήρια τα παραγράφου ροµολογούµε το καλώδιο του Κουµπιού Πανικού µέχρι τη θέση της µονάδας e-protect και το σταθεροποιούµε σε διάφορα σηµεία της διαδροµής µε δετικά 5 Τοποθετούµε πρόχειρα τον Αναγνώστη Ταυτοτήτων στη θέση που έχουµε επιλέξει µε βάση τα κριτήρια τα παραγράφου ροµολογούµε το καλώδιο του Αναγνώστη Ταυτοτήτων µέχρι τη θέση της συσκευής e-protect και το σταθεροποιούµε σε διάφορα σηµεία της διαδροµής µε δετικά 7 Τοποθετούµε τον Βοµβητή στη θέση που έχουµε επιλέξει µε βάση τα κριτήρια της παραγράφου ροµολογούµε το καλώδιο Τροφοδοσίας της συσκευής e-protect µέχρι τη θέση της και το σταθεροποιούµε σε διάφορα σηµεία της διαδροµής µε δετικά. 14

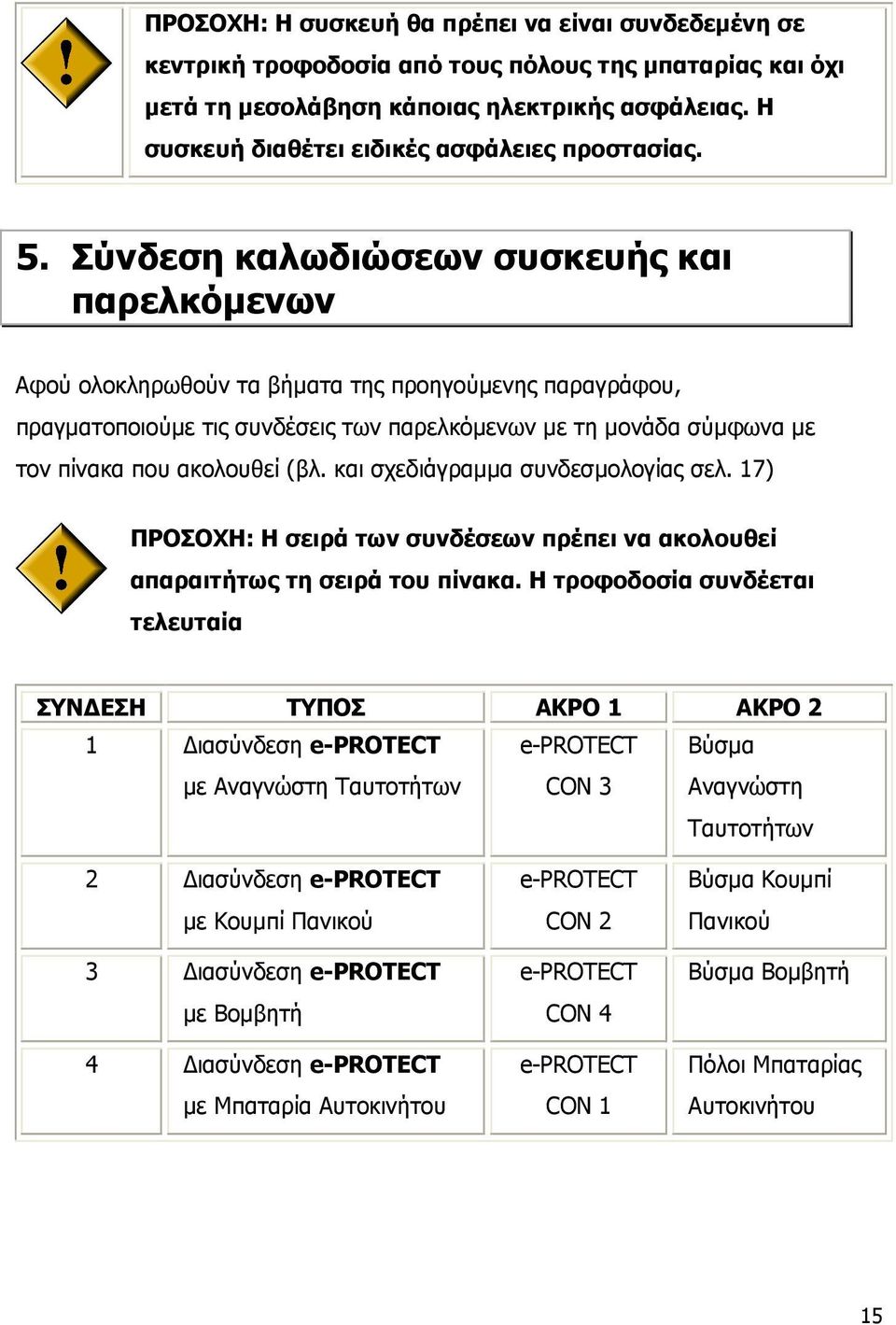

15 ΠΡΟΣΟΧΗ: Η συσκευή θα πρέπει να είναι συνδεδεµένη σε κεντρική τροφοδοσία από τους πόλους της µπαταρίας και όχι µετά τη µεσολάβηση κάποιας ηλεκτρικής ασφάλειας. Η συσκευή διαθέτει ειδικές ασφάλειες προστασίας. 5. Σύνδεση καλωδιώσεων συσκευής και παρελκόµενων Αφού ολοκληρωθούν τα βήµατα της προηγούµενης παραγράφου, πραγµατοποιούµε τις συνδέσεις των παρελκόµενων µε τη µονάδα σύµφωνα µε τον πίνακα που ακολουθεί (βλ. και σχεδιάγραµµα συνδεσµολογίας σελ. 17) ΠΡΟΣΟΧΗ: Η σειρά των συνδέσεων πρέπει να ακολουθεί απαραιτήτως τη σειρά του πίνακα. Η τροφοδοσία συνδέεται τελευταία ΣΥΝ ΕΣΗ ΤΥΠΟΣ ΑΚΡΟ 1 ΑΚΡΟ 2 1 ιασύνδεση e-protect µε Αναγνώστη Ταυτοτήτων e-protect CON 3 Βύσµα Αναγνώστη Ταυτοτήτων 2 ιασύνδεση e-protect µε Κουµπί Πανικού 3 ιασύνδεση e-protect µε Βοµβητή 4 ιασύνδεση e-protect µε Μπαταρία Αυτοκινήτου e-protect CON 2 e-protect CON 4 e-protect CON 1 Βύσµα Κουµπί Πανικού Βύσµα Βοµβητή Πόλοι Μπαταρίας Αυτοκινήτου 15

16 Στο σχεδιάγραµµα που ακολουθεί παρουσιάζεται ολοκληρωµένα η συνδεσµολογία του συστήµατος e-protect. Στην περίπτωση που χρησιµοποιείται υπάρχον κουµπί του οχήµατος ως κουµπί πανικού τότε ακολουθούνται τα παρακάτω βήµατα: Βήµα Ενέργεια 1 Κόβουµε το καλώδιο του κουµπιού πανικού που παρέχεται στη συσκευασία του συστήµατος e-protect όσο πιο κοντά στο κουµπί και απογυµνώνουµε τα ελεύθερα άκρα 2 Ενώνουµε τα ελεύθερα άκρα στους ακροδέκτες του νέου κουµπιού και το βύσµα της άλλης άκρης του καλωδίου σύµφωνα µε τον προηγούµενο πίνακα 16

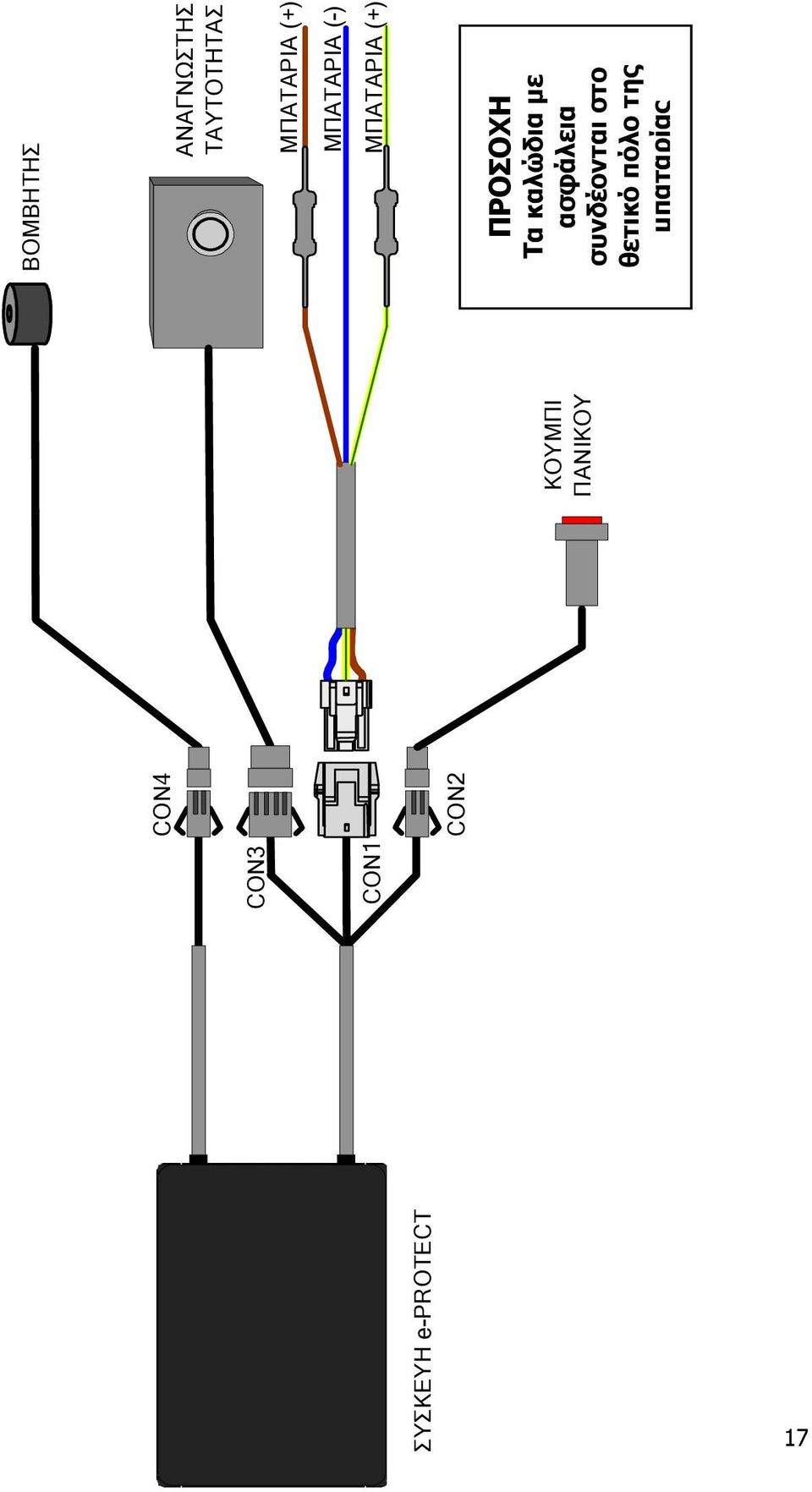

17 ΚΟΥΜΠΙ ΠΑΝΙΚΟΥ ΒΟΜΒΗΤΗΣ ΑΝΑΓΝΩΣΤΗΣ ΤΑΥΤΟΤΗΤΑΣ CON3 CON1 CON4 CON2 ΜΠΑΤΑΡΙΑ (+) ΜΠΑΤΑΡΙΑ (-) ΣΥΣΚΕΥΗ e-protect ΜΠΑΤΑΡΙΑ (+) ΠΡΟΣΟΧΗ Τα καλώδια µε ασφάλεια συνδέονται στο θετικό πόλο της µπαταρίας 17

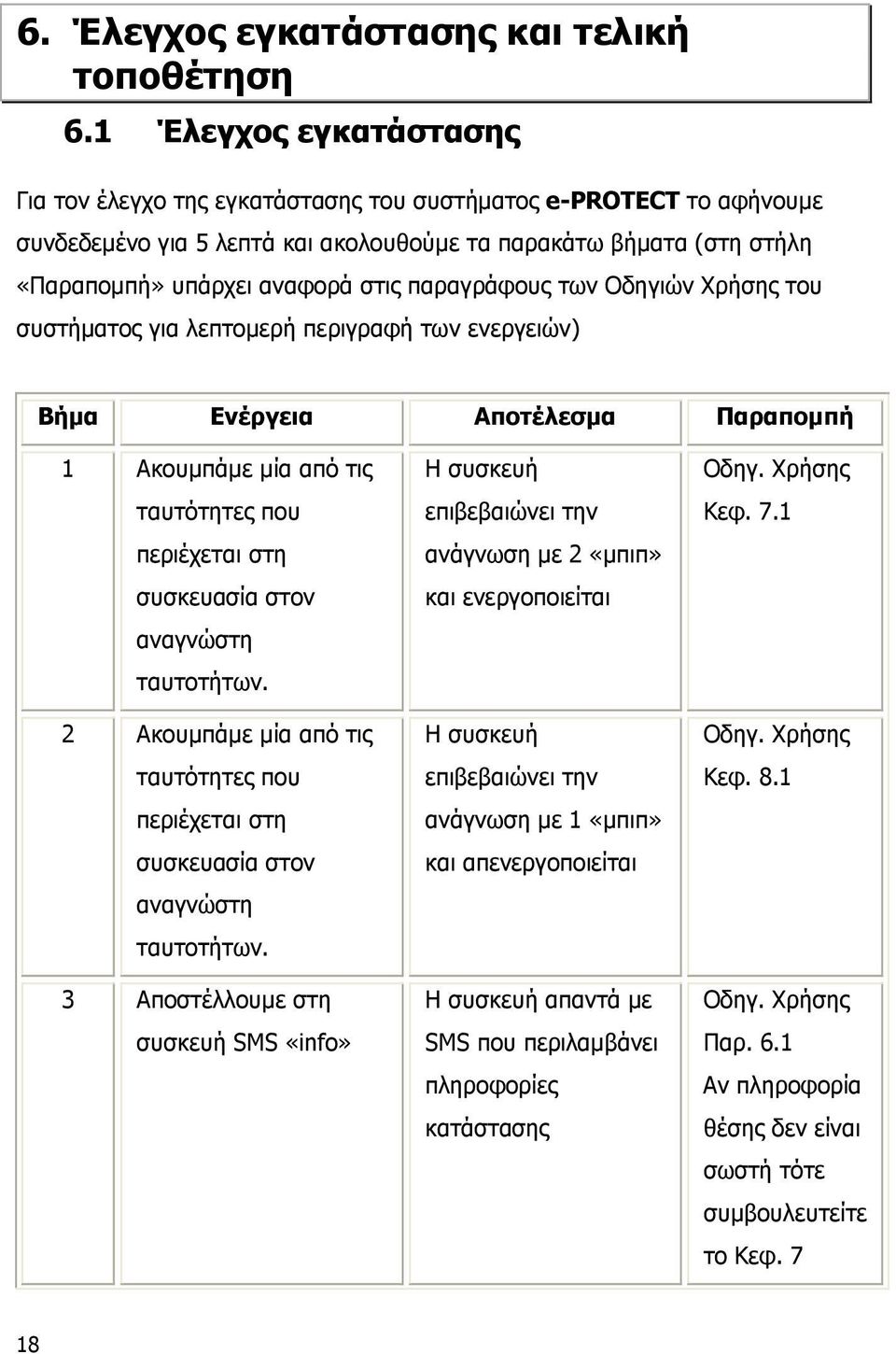

18 6. Έλεγχος εγκατάστασης και τελική τοποθέτηση 6.1 Έλεγχος εγκατάστασης Για τον έλεγχο της εγκατάστασης του συστήµατος e-protect το αφήνουµε συνδεδεµένο για 5 λεπτά και ακολουθούµε τα παρακάτω βήµατα (στη στήλη «Παραποµπή» υπάρχει αναφορά στις παραγράφους των Οδηγιών Χρήσης του συστήµατος για λεπτοµερή περιγραφή των ενεργειών) Βήµα Ενέργεια Αποτέλεσµα Παραποµπή 1 Ακουµπάµε µία από τις ταυτότητες που περιέχεται στη συσκευασία στον αναγνώστη ταυτοτήτων. 2 Ακουµπάµε µία από τις ταυτότητες που περιέχεται στη συσκευασία στον αναγνώστη ταυτοτήτων. 3 Αποστέλλουµε στη συσκευή SMS «info» Η συσκευή επιβεβαιώνει την ανάγνωση µε 2 «µπιπ» και ενεργοποιείται Η συσκευή επιβεβαιώνει την ανάγνωση µε 1 «µπιπ» και απενεργοποιείται Η συσκευή απαντά µε SMS που περιλαµβάνει πληροφορίες κατάστασης Οδηγ. Χρήσης Κεφ. 7.1 Οδηγ. Χρήσης Κεφ. 8.1 Οδηγ. Χρήσης Παρ. 6.1 Αν πληροφορία θέσης δεν είναι σωστή τότε συµβουλευτείτε το Κεφ. 7 18

19 4 Εισάγουµε έναν αριθµό εξουσιοδοτηµένου χρήστη στη θέση «s1» µέσω SMS 5 Εξουσιοδοτούµε µέσω SMS (201) τον αριθµό για λήψη SMS 6 Εξουσιοδοτούµε µέσω SMS (401) τον αριθµό για λήψη αναπάντητης κλήσης 7 Πατάµε το Κουµπί Πανικού ώστε να ενεργοποιηθεί ο µηχανισµός έκτακτης ανάγκης 8 Ακουµπάµε µία από τις ταυτότητες που περιέχεται στη συσκευασία στον αναγνώστη Η συσκευή απαντά µε SMS επιβεβαίωσης Η συσκευή απαντά µε SMS επιβεβαίωσης Η συσκευή απαντά µε SMS επιβεβαίωσης Η συσκευή πραγµατοποιεί αναπάντητη κλήση στον εξουσιοδοτηµένο χρήστη που έχουµε ορίσει στο βήµα 4, και ύστερα από µερικά δευτερόλεπτα στέλνει και SMS κατάστασης Η συσκευή επιβεβαιώνει την ανάγνωση µε 1 «µπιπ» και απενεργοποιείται «Προβλήµατα και Λύσεις κατά την Εγκατάσταση» Οδηγ. Χρήσης Παρ. 5.1 Οδηγ. Χρήσης Παρ. 5.2 Οδηγ. Χρήσης Παρ. 5.3 Οδηγ. Χρήσης Κεφ. 9 Οδηγ. Χρήσης Κεφ

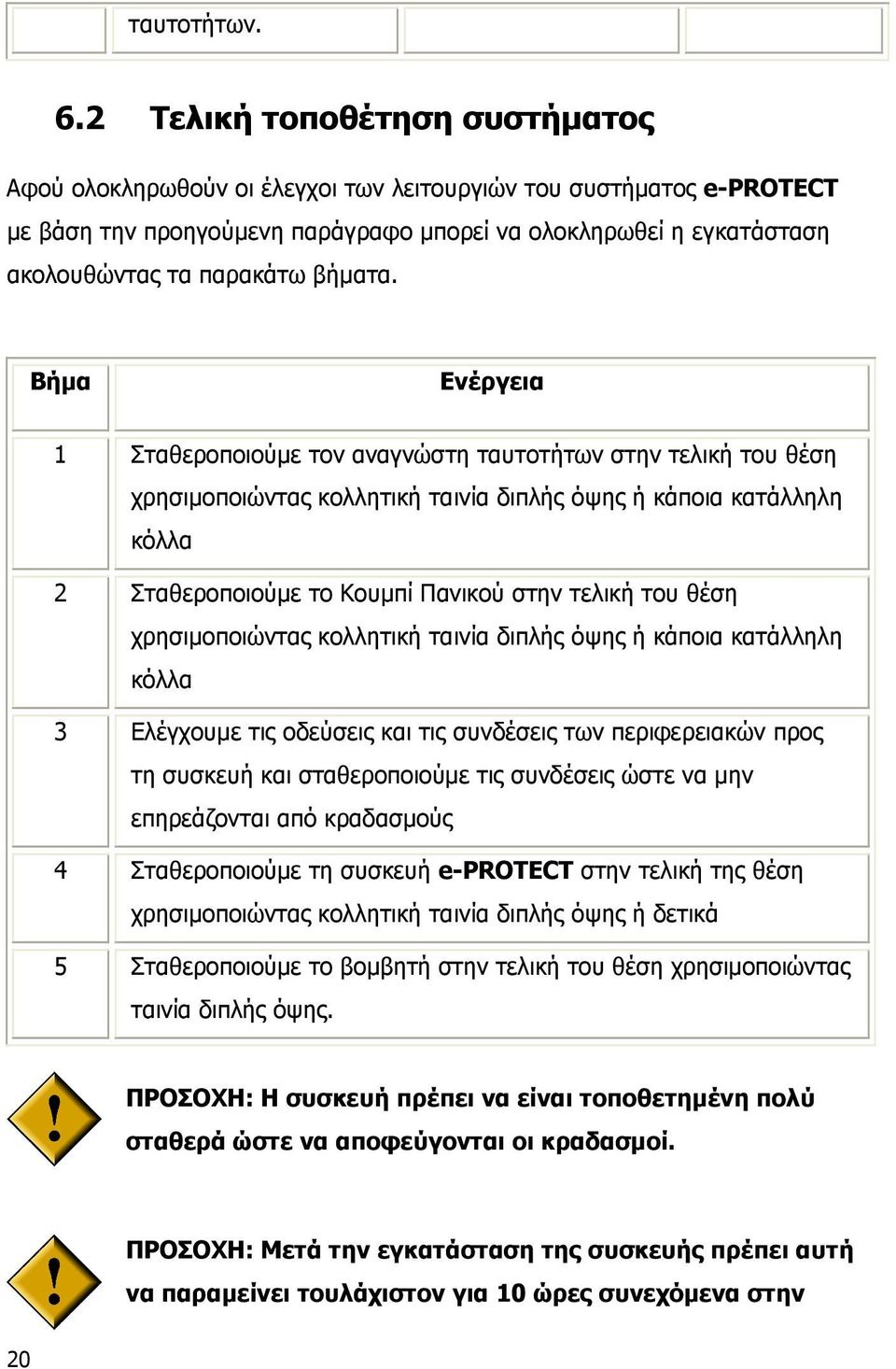

20 ταυτοτήτων. 6.2 Τελική τοποθέτηση συστήµατος Αφού ολοκληρωθούν οι έλεγχοι των λειτουργιών του συστήµατος e-protect µε βάση την προηγούµενη παράγραφο µπορεί να ολοκληρωθεί η εγκατάσταση ακολουθώντας τα παρακάτω βήµατα. Βήµα Ενέργεια 1 Σταθεροποιούµε τον αναγνώστη ταυτοτήτων στην τελική του θέση χρησιµοποιώντας κολλητική ταινία διπλής όψης ή κάποια κατάλληλη κόλλα 2 Σταθεροποιούµε το Κουµπί Πανικού στην τελική του θέση χρησιµοποιώντας κολλητική ταινία διπλής όψης ή κάποια κατάλληλη κόλλα 3 Ελέγχουµε τις οδεύσεις και τις συνδέσεις των περιφερειακών προς τη συσκευή και σταθεροποιούµε τις συνδέσεις ώστε να µην επηρεάζονται από κραδασµούς 4 Σταθεροποιούµε τη συσκευή e-protect στην τελική της θέση χρησιµοποιώντας κολλητική ταινία διπλής όψης ή δετικά 5 Σταθεροποιούµε το βοµβητή στην τελική του θέση χρησιµοποιώντας ταινία διπλής όψης. ΠΡΟΣΟΧΗ: Η συσκευή πρέπει να είναι τοποθετηµένη πολύ σταθερά ώστε να αποφεύγονται οι κραδασµοί. ΠΡΟΣΟΧΗ: Μετά την εγκατάσταση της συσκευής πρέπει αυτή να παραµείνει τουλάχιστον για 10 ώρες συνεχόµενα στην 20

21 τροφοδοσία προκειµένου να εξασφαλιστεί η πλήρης φόρτιση της εσωτερικής µπαταρίας. 7. Προβλήµατα και Λύσεις κατά την Εγκατάσταση Στο πίνακα που ακολουθεί παρουσιάζονται τα συνηθέστερα προβλήµατα που µπορούν να προκύψουν κατά τη διάρκεια εγκατάστασης του e-protect, οι αιτίες τους και οι απαραίτητες ενέργειες για την επίλυση τους. Πρόβληµα Αιτίες Λύση Η συσκευή δεν δέχεται κλήσεις. Όταν καλείτε τον αριθµό της, ο operator σας ενηµερώνει ότι είναι απενεργοποιηµένη. εν ακούγεται «µπιπ» όταν ακουµπάµε την ταυτότητα στον αναγνώστη ταυτότητας Η συσκευή δεν έχει σωστή τροφοδοσία. (Το κίτρινο λαµπάκι µέσα στη συσκευή, παραµένει σταθερά σβηστό) Η κάρτα SIM έχει ενεργοποιηµένο ΡΙΝ Η συσκευή αδυνατεί να µπει στο δίκτυο GSM. Κακή λήψη σήµατος GSM. Η συσκευή δεν έχει σωστή τροφοδοσία. (Το κίτρινο λαµπάκι µέσα στη συσκευή, παραµένει σταθερά σβηστό) Ο αναγνώστης ταυτότητας δεν έχει συνδεθεί σωστά στη συσκευή Ο βοµβητής δεν λειτουργεί Ο βοµβητής δεν έχει τη Ελέγχουµε τη συνδεσµολογία τροφοδοσίας της συσκευής Απενεργοποιούµε το PIN της κάρτας SIM Ελέγχουµε τη θέση της συσκευής στο αυτοκίνητο για τυχών παρεµβολές ή εµπόδια στη λήψη σήµατος GSM Ελέγχουµε τη συνδεσµολογία τροφοδοσίας της συσκευής Ελέγχουµε τη διασύνδεση αναγνώστη-συσκευής Ελέγχουµε τη διασύνδεση βοµβητήσυσκευής Η συσκευασία περιέχει 21

22 Η συσκευή δεν έχει επικοινωνία µέσω GSM σωστή τάση λειτουργίας Η κάρτα SIM δεν έχει διαθέσιµο υπόλοιπο Η λίστα εξουσιοδοτηµένων χρηστών είναι κενή ή δεν έχουν οριστεί λειτουργίες βοµβητή 12V. Για σύνδεση σε όχηµα 24V, χρησιµοποιήστε το kit εγκατάστασης 24V. Ελέγχουµε το διαθέσιµο υπόλοιπο της κάρτας SIM Ελέγχουµε τη λίστα εξουσιοδοτηµένων χρηστών µε SMS «all?» Η συσκευή δεν µπορεί να δώσει πληροφορία θέσης Το GPS δεν έχει σωστή λήψη. Βεβαιωθείτε ότι το όχηµα βρίσκεται σε ανοικτό χώρο. Περιµένετε 15 λεπτά µε τη συσκευή συνδεδεµένη. Αν συνεχίσει να µη µπορεί να δώσει πληροφορία θέσης, αλλάξτε τη θέση της συσκευής. Τυχών παρεµβολές ή µεταλλικά εµπόδια επηρεάζουν τη λήψη σήµατος GPS 8. Τεχνικά Χαρακτηριστικά - Για οχήµατα µε ηλεκτρικό σύστηµα 12V και 24V - έκτης GPS υπερυψηλής ευαισθησίας -160 dbm και ταυτόχρονη λήψη έως 16 δορυφόρων - Κεραία GPS ενεργή, υψηλής ευαισθησίας (κέρδος 20 db), κατάλληλη για εσωτερική εγκατάσταση - 3D επιταχυνσιόµετρο υψηλής ακρίβειας g/bit 22

23 9. Εργοστασιακές ρυθµίσεις Οι προκαθορισµένες από το εργοστάσιο ρυθµίσεις σας επιτρέπουν να λειτουργήσετε το e-protect χωρίς να αφιερώσετε επιπλέον χρόνο στον προγραµµατισµό του. ΠΙΝΑΚΑΣ ΕΡΓΟΣΤΑΣΙΑΚΩΝ ΡΥΘΜΙΣΕΩΝ Κατάσταση συσκευής Ευαισθησία κραδασµού (MOTION) Ειδοποίηση σύγκρουσης (SHOCK) Χρονοκαθυστέρηση ενεργοποίησης Χρονοκαθυστέρηση απενεργοποίησης Έλεγχος θέσης GPS για ανίχνευση µετακίνηση Ζώνη ώρας Ακτίνα ενεργοποίησης POSITION ALARM Προσπάθειες επανάκλησης χρηστών σε ALARM INACTIVE και UNLOCKED sens 2 (µέτρια ευαισθησία) Shockon (συναγερµός ενεργός) 30 δευτερόλεπτα (διαθέσιµος χρόνος για να βγείτε από το αυτοκίνητο, αφού το ενεργοποιήσετε, αν ξεπεράσετε τον χρόνο αυτό θα χτυπήσει συναγερµός) 15 δευτερόλεπτα (διαθέσιµος χρόνος για να το απενεργοποιήσετε, αφού µπείτε στο αυτοκίνητο, αν ξεπεράσετε τον χρόνο αυτό θα χτυπήσει συναγερµός) gpson (συναγερµός ενεργός) Timezone2 (Ώρα Ελλάδος χειµερινή) 150 m (Αν το αυτοκίνητο µετακινηθεί µεγαλύτερη απόσταση, παράγεται POSITION ALARM) 2 ( ηλαδή σε περίπτωση συναγερµού και εφόσον έχετε ενεργοποιήσει την ειδοποίηση µε αναπάντητη κλήση, θα ειδοποιηθείτε 3 φορές) 23

24 Λ. Μεσογείων 123 & Κριµαίας 1, Αθήνα Τηλ , Fax Copyright by Emphasis Telematics SA 2011 All Rights Reserved Version: IMGR
