1 KATALÓG 2017

2 Distribúcia: široká škála strešných a fasádnych krytín je dodávaná prostredníctvom siete profesionálnych domácich a zahraničných distribútorov. Jednotliví distribútori podliehajú regionálnemu obchodnému zástupcovi a regionálnemu manažérovi predaja v centrále spoločnosti. Proces realizácie objednávok charakterizuje vysoký stupeň kontroly v každom štádiu implementácie. Hotové výrobky sú špeciálne označené, profesionálne zabalené, uložené a pripravené na prepravu, ktorú vykonávame po celej Európe. Investície: spoločnosť BLACHPROFIL 2 je dodávateľom širokého spektra konštrukčných plechov pre stavebný priemysel, so stabilným postavením na trhu. Naša ponuka zahŕňa trapézové plechy vo verziách pre strechy i fasády, kazetové stropné obklady a fasádne panely a individuálne plechy vyrábané na objednávku v dĺžkach do 6 bm. BLACHPROFIL 2 takisto dodáva systémové riešenia pre stavebný priemysel, napríklad systém pre výstavbu hál PROSYSTHERM. Ide o súbor niekoľkých komponentov s jednoduchou montážou, ktoré tvoria opláštenie s veľmi vysokými prevádzkovými parametrami. Služby: Centrum služieb oceľových výrobkov (SCU) je odpoveďou na potreby zákazníkov hľadajúcich materiály s konkrétnymi charakteristikami a stupňom spracovania. Realizujeme objednávky s krátkou lehotou vybavenia, ako aj dlhodobé zmluvy. Zaručujeme stálu dostupnosť širokej škály druhov ocele, náterov a možnosť dodávky plechov s ľubovoľnými parametrami. Opracovanie zahŕňa rolovanie, pozdĺžne a krížne rezanie, zušľachťovanie a zabezpečenie podľa jednotlivých potrieb zákazníkov. Prijímame takisto objednávky z dodaného materiálu a vysoká kvalita výrobných procesov nám umožňuje jeho optimálne využitie. Vývoj spoločnosti odráža neustále rastúcu škálu činností. V súčasnosti BLACHPROFIL 2 ponúka produkty prostredníctvom distribučnej siete a obchodného zastúpenia v Poľsku, v Českej republike, na Slovensku, v Maďarsku, v Rumunsku, v Litve a v Bielorusku. Dynamicky sa rozvíja aj export do iných európskych krajín, ako aj mimo Európu. 2

3 Profesionalita pre nás znamená kompetentné služby a vysoký štandard činnosti na tomto základe staviame naše vzťahy s našimi zákazníkmi. Starostlivé realizovanie zákazok a vynikajúca znalosť ponúkaných produktov majú blízky vzťah s politikou vysokej kvality spoločnosti. Vďaka tomu sa nebojíme zodpovednosti a poskytujeme mnohoročnú záruku. Jej vyjadrením sú aj najvyššie parametre vyrábaných produktov, ktoré spĺňajú záväzné normy. BLACHPROFIL 2 znamená flexibilitu v prevádzke. Na základe pokročilých informatických riešení systémy komunikácie so zákazníkom, riadenie výroby a realizácia objednávok nám umožňujú efektívne sa prispôsobiť súčasným potrebám trhu a požiadavkám zákazníkov. Neustále vyvíjame a modernizujeme strojový park pre účely rýchlejšieho vykonávania zákazok a rozširovania katalógu ponúkaných produktov a služieb. Implementujeme nové logistické riešenia, informačné technológie a systémy riadenia na všetkých úrovniach činnosti spoločnosti. Optimalizácia využívania materiálov, vďaka vysokej kvalite výrobných procesov, minimalizuje množstvo odpadu v prospech životného prostredia. Vlastná dopravná flotila nám umožňuje realizovať dodávky príjemcom na nimi určené miesto pomocou systému optimalizácie trás. Vďaka mnohoročnej spolupráci spoločnosti BLACHPROFIL 2 s renomovanými dodávateľmi vstupného materiálu majú naši zákazníci zaručené jednak zachovanie kontinuity pri realizácii objednávky, ako aj zabezpečenie vysokej kvality výrobkov. Naše výrobky sú okrem toho za účelom správnej identifikácie automaticky označené. 3

4 Integrovaný informačný systém, fungujúci v spoločnosti BLACHPROFIL 2, umožňuje rozsiahlu podporu pre celý rad činností súvisiacich s vykonávaním úloh vo všetkých obchodných procesoch. Navyše zhromažďovanie údajov v jednej databáze vytvára efektívny nástroj na podporu riadenia a znižuje riziko chyby na minimum. Implementovaný softvér umožňuje úplnú identifikáciu suroviny a výrobku, finančných záväzkov a priebehu realizácie objednávky v každej fáze. Mimoriadna flexibilita systému je dosiahnutá schopnosťou používať všetky jeho funkcie cez internet. Logistika v našej spoločnosti je systematickým procesom realizácie zákaziek podporovaným vyspelými riešeniami. Automatizovaná výroba, profesionálne balenie, skladovanie a doprava umožňujú efektívne realizovanie objednávok. Vďaka nim sme schopní dodávať tovar v krátkom čase na akékoľvek klientom stanovené miesto v Európe. Z toho vyplývajúca úspora času sú neoceniteľné v náročných trhových podmienkach. S prístupom k informačnému systému má náš klient možnosť kontrolovať stav svojej objednávky. Špecializovaní klientskí pracovníci v teréne i v centrále poskytujú plnú podporu v rámci predpredajného a popredajného servisu. 4

5 Zákazníkom poskytujeme bezplatný prístup k vybranej súčasti informačného systému prostredníctvom platformy eprofil, ktorý umožňuje, okrem iného, kontrolovať stav predloženej objednávky. Okrem toho zákazníci získajú zadarmo počítačový program, ktorý slúži na optimalizáciu a výpočet nákladov na strešné laty. Je to nástroj, ktorý umožňuje rýchly výpočet potrebného množstva materiálu na pokrytie strechy a ako výsledok minimalizáciu odpadu. Tento program bol navrhnutý na prácu s platformou eprofil, ktorý umožňuje ľahký prenos výsledkov výpočtov do systému jediným kliknutím. Platforma eprofil je dostupná po zalogovaní sa zo stránky a umožňuje jednoduchú personalizáciu konta užívateľa. Implementácia pokročilých funkcií prípravy ponúk urýchľuje prípravu cenových kalkulácií pre klienta a umožňuje prezentovanie alternatívnych cenových kalkulácií na počkanie. Platforma eprofil je takisto prístupná vo forme aplikácie pre mobilné zariadenia. Pri plnom využití možností telefónov a mobilných systémov má rovnaké funkcie ako štandardná verzia. Pohľad z okna nášho výrobného a logistického centra pri ceste A4 Katovice Krakov. Medzi výhody používania platformy eprofil možno zaradiť: Neustály prístup k objednávkam umožňuje sledovať aktuálny stav objednávky. Samostatné zadanie objednávky do systému významne znižuje riziko chýb. Údaje nie sú duplikované sprostredkovateľmi. Tvorba personalizovanej ponuky. Možnosť korigovania neprijatej ponuky bez nutnosti kontaktu s ústredím. Stav platieb (aktuálne zostatky). Neustále sledovanie zásielok. Technická pomoc: xpertis@bp2.pl. Prístup k aktuálnym dokumentom, cenníkom, akciám, atď. 5

6 Vsádzkový materiál POZINKOVANÉ PLECHY [ZN] Tieto plechy sú obojstranne ohňovo pozinkované v kontinuálnom procese, čo chráni oceľové jadro proti korózii. Ich povrch môže mať špecifický výkvet alebo byť bez neho. Verzia bez výkvetu sa vyznačuje hladkým a rovnorodým povrchom spĺňajúcim najvyššie estetické požiadavky. ALUZINC [AZ] Oceľový plech s obojstrannou vrstvou hliníkovej zliatiny a zinku v procese približnom žiarovému zinkovaniu. Vďaka tomu spĺňa najprísnejšie požiadavky na odolnosť plechu proti atmosférickej korózii a korózii vo vlhkom prostredí. Má dodatočnú ochrannú polymérovú vrstvu SPT (tzv. Easyfilm ), ktorá chráni aj okraje ocele vo zvitkoch a zvyšuje estetický vzhľad povrchu. Spoločnosť BLACHPROFIL je certifikovaný distribútor plechov ALZUNIC, čo nám umožňuje ponúknuť predĺženú, 25-ročnú záručnú dobu *. POŤAHOVANÉ PLECHY [INT, RAL, TK, TKep, HC, AL, ICep, PUR, HPS] Poťahované plechy sú vyrábané na báze žiarovo pozinkovanej vsádzky alebo vsádzky pokrytej príslušnou zliatinou (krycie vrstvy triedy PREMIUM). Tento materiál očistený počas predbežného chemického opracovania je podrobený pasivačným procesom a následne viacvrstvovo poťahovaný jednou z mnohých dostupných vrstiev. Dosiahne sa tým ideálna ochrana metalických vrstiev a oceľového jadra pred poveternostnými vplyvmi. Vrstvy môžu mať rôznu hrúbku, farbu a povrchovú štruktúru, a ich záručná lehota je do 40 rokov *. Schéma výroby poťahovaných plechov Oceľové jadro Organická vrstva Základná farba Protikorózna farba Metalická vrstva Jadro z konštrukčnej ocele valcovanej za studena je žiarovo pozinkované ponorením alebo v prípade plechov triedy PREMIUM poťahované príslušnou zliatinou. Základná farba Protikorózna farba Metalická vrstva Za účelom uľahčenia identifikácie sme vrstvy rozdelili na tri triedy: STANDARD PLUS PREMIUM Štandardné krycie vrstvy používané vo väčšine bežných prípadov, v ktorých hrá veľkú úlohu cena a výrobok nie je vystavený veľmi nepriaznivým podmienkam. Vsádzkový materiál s vysokými úžitkovými a estetickými parametrami. Používa sa najmä na miestach so zvýšeným nepriaznivým vplyvom prostredia na plechy a v štandardnom stavebníctve na estetické účely. Moderné výrobky s najvyššími kvalitatívnymi parametrami. Vďaka použitiu technologicky pokročilých ochranných materiálov sa na ne vzťahuje dlhá záručná doba. Používajú sa najmä v prípadoch najnáročnejších vzhľadom na životnosť, dizajn a spoľahlivosť výrobku. * Detailné podmienky záruky sú na záručnom liste. 6

7 Plechy triedy PREMIUM Pri výrobe plechu triedy PREMIUM sa používajú špeciálne pripravené komponenty a technologicky pokročilé procesy. Vďaka tomu strešné a fasádové krytiny, vykonané z tohto plechu, sa vyznačujú výrazne vyššími parametrami v kľúčových pre tieto výrobky kritériách: odolnosti proti korózii a odolnosti proti UV žiareniu. Porovnanie odolnosti plechov s organickými povlakmi Odolnosť proti UV žiareniu HPS200 Ultra GRANITE Storm HERCULIT ICE COVER ZM MAT 35 ZM Aluminium MAT 35 Standard POLIESTER Standard Odolnosť proti korózii Vyššie uvedený graf zobrazuje úroveň odolnosti proti korózii a UV žiareniu jednotlivých druhov plechov poťahovaných organicky. Skúška v komore so soľnou hmlou Porovnanie korózie na materiáloch bez organického povlaku. Žiarovo boli nanesené povlaky: Z zinkový ZA zinkovo-hliníkový ZM zinkovo -horčíkový Vznik červenej korózie [t] ZM ZA Hrúbka ochranného metalického povlaku Z Plechy vyrobené v technológii ZM dosahujú ochranu oceľového jadra vďaka použitiu zliatiny zinku a horčíka (ZM). Vyššie uvedený graf zobrazuje predĺženú dobu až do chvíle vzniku korózie oproti štandardným pozinkovaným plechom a aluzinc. Porovnanie bolo urobené s použitím organických ochranných vrstiev. Plechy PREMIUM sú značkové výrobky so starostlivo tvoreným imidžom. Preto ich dostupnosť je obmedzená pre malú skupinu starostlivo vybraných dodávateľov, ktorí môžu poskytnúť najvyššiu kvalitu výrobkov vykonaných z tohto materiálu.úspešné ukončenie certifikačného procesu všetkých výrobcov plechov PREMIUM potvrdzuje dokonalú úroveň výrobných procesov a taktiež kvalitu strešných a fasádových krytín vyrábaných spoločnosťou BLACHPROFIL 2. 7

8 Medzi základné metódy ochrany ocele, ktoré sa používajú pri výrobe plechov PREMIUM patria: poťahovanie oceľového jadra pomocou použitia špeciálne spracovaných zliatin namiesto štandardného zinkového povlaku poťahovanie metalických vrstiev pomocou zlepšených organických povlakov V prípade plechov ICE COVER ZM a HPS200 Ultra boli spojené obidve technológie. Podrobnejšie údaje týkajúce sa metód ochrany plechov triedy PREMIUM obsahuje nižšie uvedené zhrnutie: názov výrobku štruktúra povlaku (zväčšenie) technológia antikoróznej ochrany záručná doba * MAT 35 ZM [TKep] Ochrana oceľového jadra plechu spočíva v jeho obojstrannom potiahnutí zliatinou zinku a horčíka (ZM 130). 25 rokov HERCULIT [HC] Povrch týchto plechov (tvrdený polyester s hrúbkou 35 µm) sa vyznačuje vysokou odolnosťou proti mechanickým poškodeniam rôzneho druhu. Okrem toho ho charakterizuje vysoká opakovateľnosť farieb, vďaka čomu zostáva zachovaná úplná identickosť prevedenia a štruktúry povrchu. Hliníkový plech s hrúbkou 0,60 mm je 2,5-krát ľahší ako oceľový plech s hrúbkou 0,5 mm. Matný povlak, ktorým je pokrytý, je veľmi odolný voči pôsobeniu poveternostných vplyvov, má dobrú priľnavosť laku a predstavuje dokonalú ochranu proti korózii. Hliníkové jadro je pokryté vysoko kvalitnou dvojitou organickou vrstvou (HydroCoat Poliester) s hrúbkou 25 µm. Ochrana oceľového jadra plechu spočíva v jeho obojstrannom potiahnutí zliatinou zinku a horčíka (ZM 130). Plech je pokrytý dvojitým organickým povlakom, ktorá spolu s vrstvou ZM 130 spôsobuje synergický efekt ochranné pôsobenie organických povlakov a metalického povlaku dvojitého je vyššie ako súčet pôsobenia jednotlivých komponentov. Pokrytie oceľového jadra metalickou vrstvou zo zliatiny zinku a hliníka (Galvalloy ). Mimoriadne hrubá (200 µm) organická vrstva zaisťuje vynikajúcu trvanlivosť farieb, lesku a ochranu pred koróziou. do 30 rokov ALUMINIUM [AL] 30 rokov ICE COVER ZM [ICep ] 35 rokov HPS200 Ultra [HPS] do 40 rokov GRANITE Storm [PUR] * Detailné podmienky záruky sú na záručnom liste. Organický povlak s hrúbkou 50 µm, v ktorom namiesto štandardného polyesteru bol použitý polyuretán materiál s výrazne vyššou odolnosťou proti mechanickým poškodeniam a atmosférickým vplyvom. Vysoká mechanická odolnosť tohto povlaku zmenšuje riziko vzniku poškodení počas dopravy a montáže, čo redukuje pravdepodobnosť vzniku korózie. 40 rokov Plechy triedy PRÉMIUM výhody ich používania v porovnaní so štandardnými plechmi s organickými povlakmi: zdokonalená protikorózna ochrana jadra, vyššia odolnosť lakového povlaku proti vyblednutiu farby, atraktívna štruktúra organickej vrstvy vysoká estetika, zvýšená odolnosť voči mechanickým poškodeniam a voči poškriabaniu, dlhšia záručná ochrana. 8

9 Hliníkové plechy NOVINKA ZÁRUKA 30 ROKOV * * Detailné podmienky záruky sú na záručnom liste. Hliník je vzhľadom k svojim vlastnostiam (veľmi vysoká odolnosť proti korózii, ľahkosť a plasticita), široko používaný v automobilovom, leteckom a námornom priemysle čiže v oblastiach s najvyššími požiadavkami na použité materiály. Použitie organicky povrchovo upravovaného profilovaného plechu v stavebníctve prináša významné výhody spojené s unikátnymi vlastnosťami tohto materiálu: Strešné krytiny vyrobené z hliníka sa vyznačujú výnimočnou odolnosťou a estetikou. Rovnako dôležité je, že si zachovávajú svoje vlastnosti s minimálnymi nákladmi na údržbu. Dobrá tvárnosť umožňuje presné profilovanie krytiny. Materiál je takmer úplne recyklovateľný. Vzhľadom k malej hmotnosti (hliníkové plechy hrúbky 0,60 mm sú 2,5 krát ľahšie než oceľové s hrúbkou 0,50 mm) sú ideálne pre budovy s obmedzenou nosnosťou strešnej konštrukcie. Matný, štrukturálny organický povlak je vysoko odolný voči vyblednutiu farby spôsobenému UV žiarením. Nami používané hliníkové plechy sú pokryté matným povrchom s vysokou odolnosťou voči poveternostným podmienkam, s dobrou priľnavosťou a vynikajúcou odolnosťou proti korózii. Výroba prebieha v ekologických podmienkach. Okrem toho sú lepšie chránené hrany rezu, vďaka čomu ich nie je potrebné chrániť lakom. Hliníkové jadro je potiahnuté dvojitou vrstvou vysoko kvalitným organickým náterom (HydroCoat polyester) s hrúbkou 25 μm a zaujímavou matnou štruktúrou, pripomínajúcou povrchovú úpravu TK. POZOR! Kvôli vlastnostiam hliníkových plechov je potrebné vyhnúť sa chôdzi po už nainštalovaných plechoch. V prípade nevyhnutnosti je potrebné pohybovať sa po streche s maximálnou opatrnosťou. Je s tým spojená deformácia materiálu, za ktorú výrobca nepreberá zodpovednosť. 9

10 Plechy z povlakom HERCULIT HERCULIT je povrch vyvinutý v úzkej spolupráci s popredným výrobcom lakov spolupracujúcim s renomovanými priemyselnými podnikmi po celej Európe s firmou Akzo Nobel. ZÁRUKA AŽ DO 30 ROKOV * BLACHPROFIL 2 je certifikovaný distribútor plechov s povlakom HERCULIT * Detailné podmienky záruky sú na záručnom liste. Dlhodobé štúdie doposiaľ používaných povrchov a monitorovanie potrieb našich klientov pri špeciálnom zohľadnení potrieb pokrývačov, nám umožnili sústrediť množstvo rôznych výhod do jedného produktu. HERCULIT je tvrdený polyester s hrúbkou 35 mikrónov na báze jadra z pozinkovaného plechu s hrúbkou zinkového povrchu 275 g/m 2. K výnimočným vlastnostiam tohto povrchu patrí vysoká odolnosť proti mechanickým poškodeniam rôzneho druhu a poškriabaniu a vysoká opakovateľnosť farieb. Dlhá životnosť povrchu HERCULIT súvisí zároveň s vysokou odolnosťou proti slnečnému žiareniu, čo podstatne eliminuje riziko vzniku postupného vyblednutia farieb. Plechy s povrchovou úpravou HERCULIT boli podrobené testom so soľnou hmlou, pričom dosiahli kategóriu odolnosti proti korózii RC4. Okrem toho boli podrobené testom ožarovania s výsledkom odolnosti proti slnečnému žiareniu kategórie RUV4. Aktuálna paleta farebného prevedenia zahŕňa päť základných v predaji dlhodobo dostupných farieb: višňová [RAL 3009], grafitová [RAL 7016], tehlovočervená [RAL 8004], hnedá [RAL 8017] a čierna [RAL 9005]. Nižšie uvádzame základné vlastnosti povrchovej vrstvy HERCULIT Hrúbka organického náteru 35 µm Farebné odchýlky (ΔE) max 1,5 Lesk (Gardner 60 o ) 10 Odolnosť proti praskaniu pri ohýbaní (T-bend) max 3,5 T Odolnosť proti rozpúšťadlám: ketóny: Vysoká Trieda korozivity RC4 Odolnosť proti UV žiareniu (koeficient) RUV4 Odolnosť plechov s povrchovou úpravou HERCULIT ide ruka v ruke s ich výnimočnou krásou. Hodvábny povrch dodáva krytine elegantný, polomatný nádych. Vhodne vyvážený stupeň tvrdosti a elasticity povrchu umožňuje dosiahnutie dobrej formovateľnosti, vďaka čomu možno s použitím tohto materiálu vytvárať ľubovoľné tvary. 10

11 Plechy GRANITE Storm BLACHPROFIL 2 je certifikovaný distribútor plechov s povlakom GRANITE Storm. * Detailné podmienky záruky sú na záručnom liste. ZÁRUKA 40 ROKOV * Spoločnosť ArcelorMittal spracovala povlak GRANITE Storm zvlášť pre strešné a fasádové krytiny. Cieľom zavedenia tohto výrobku bolo zaistenie čo najlepších vlastností materiálu v kľúčových pre tento druh využitiach, čiže odolnosti proti korózii, mechanickej odolnosti a odolnosti proti UV žiareniu. Vysoká pružnosť a odolnosť povlaku GRANITE Storm na tvarovanie umožňuje vyrobiť z tohto materiálu ľubovoľné plechové strešné krytiny bez rizika vzniku mikroprasklín. Tieto plechy sa vyznačujú matným povlakom typu PUR (polyuretán) a sú stále k predaju vo farbách: grafitová [PUR 23], hnedá [PUR 31], čierna [PUR 33] a tehlová [PUR 750]. Jednou z predností plechov s povlakom GRANITE Storm je vysoká estetika povrchu. Jedná sa o vlastnosť, ktorá ma čím ďalej, tým väčší význam pre bytovú výstavbu. Matný povlak so zrnitou štruktúrou sa vyznačuje vynikajúcou odolnosťou proti zmene farby. Nehľadiac na uloženie strechy a prípadné rozdiely v expozícii UV žiarenia a atmosférickým vplyvom, poťah zachováva jednotnú farbu na celej ploche. Vysoká mechanická odolnosť tohto povlaku proti úderu a oškrabaniu zmenšuje riziko vzniku poškodení počas dopravy a montáže, čo redukuje pravdepodobnosť vzniku korózie. Najdôležitejšie vlastnosti plechov s povlakom GRANITE Storm predstavuje nižšie uvedené zhrnutie: Základné vlastnosti jadra a organického povlaku Mechanické vlastnosti dekoračného povlaku Odolnosť proti korózii a UV žiareniu Hrúbka metalického povlaku [Z] min 275 g/m 2 (v súlade s EN 10346) Hrúbka organického povlaku 50 µm Lesk 3GU (+/-3) Aspekt štrukturálne Priľnavosť 1T Pružnosť 1.5T Odolnosť proti úderu 18J Odolnosť proti oškrabaniu 2.0 kg Odolnosť v soľnej hmle 700h Odolnosť proti vlhkosti 1500h QCT Odolnosť proti UV žiareniu RUV4 Trieda korozivity RC5 POZOR! Nie je prípustné spojovanie plechov s povlakom GRANITE Storm s plechmi, ktoré majú v rámci jednej krytiny plechy s inými povlakmi (napriek vizuálne identickej povrchovej štruktúre a farbe). Vzhľadom k použitiu iných polymérov v povlaku, rôzne výrobky odlišne reagujú na atmosférické vplyvy, čo vedie k odhaleniu vzhľadových rozdielov počas používania krytiny Snímka: linka organického povlakovania ArcelorMittal Poland pobočka v Świętochłowiciach, zdroj: AMP. GRANITE Storm e registrovaná obchodná značka ArcelorMittal Flat Carbon Europe SA. 11

12 Plechy HPS200 Ultra ZÁRUKA AŽ DO 40 ROKOV * * Detailné podmienky záruky sú na záručnom liste. Test odolnosti materiálu HPS200 Ultra proti korózii: Vzorky materiálu s rezanými hranami a vyrytým krížikom simulujúcim škrabanec boli podrobené cyklom pokropovania agresívnym roztokom pri izbovej teplote a sušenia pri teplote 35 C. Výsledky testu poukazujú na výrazne nižšiu poddajnosť korózii v porovnaní so štandardne pozinkovanými plechmi. Test: Pokropovanie roztokom soľanky skutočný stav po 1000 hodinách Test: Expozícia na pôsobenie UV-B skutočný stav po 1000 hodinách Štandardný pozinkovaný poťahovaný plech PVC (P) HPS200 Ultra Štandardný pozinkovaný poťahovaný plech PVC (P) HPS200 Ultra Postup prijatý pre skúšanie plechu HPS200 Ultra vzhľadom na odolnosť proti UV žiareniu a kondenzácii: Testovací cyklus pozostávajúci z osemhodinovej expozície vzoriek materiálu na pôsobenie UV-B žiarenia pri teplote 65 C, po ktorej nasledoval štvorhodinový proces kondenzácie vodnej pary pri teplote 45 C. Výsledok testu poukazuje na podstatne nižšiu poddajnosť vrstvy HPS200 Ultra na stratu farby a lesku, ako aj zvýšenú nenarušiteľnosť vrstvy. To najdôležitejšie je nebadateľné Faktorom, ktorý plechom HPS200 Ultra zaisťuje vyššiu odolnosť proti korózii v porovnaní so štandardnými pozinkovanými poťahovanými PVC (P) plechmi je pokrytie oceľového jadra metalickou vrstvou zliatiny zinku a hliníka. Protikorózny test bol vykonaný v laboratóriách Corus v súlade s ASTM G85 Dodatok 5. Test odolnosti proti UV žiareniu bol vykonaný v laboratóriu dodávateľa (akreditovanom UKAS) v súlade s ASTM G

13 Plechy s technológiou ZM skúšky Komparatívne skúšky preukázali výraznú prevahu zliatiny zinku a horčíka [ZM130] nad zinkom [Z275] a zinkom s hliníkom [ZA255] v rozsahu odolnosti proti bielej a červenej korózii a ochrany rezaných hrán. Vrstvy MAT 35 ZM a ICE COVER ZM spĺňajú požiadavky triedy odolnosti proti korózii C3 podľa EN ISO a DIN Test v komore so soľnou hmlou diagram Porovnanie podpovlakovej korózie na materiáloch s mechanicky poškodenou organickou vrstvou nanášanou kontinuálne na vrstvy: Z zinkovú; ZA zinkovú a hliníkovú; ZM zinkovú a horčíkovú. Vznik podpovlakovej korózie [mm] SP 35 Z 275 SP 35 ZA h 1000 h 2000 h Trvanie testu [h] Test v komore so soľnou hmlou skutočný stav po 2000 hod. Štandardný pozinkovaný plech s polyesterovým povlakom Plechy vyrábané technológiou ZM To najdôležitejšie je nebadateľné Plechy vyrábané technológiou ZM majú dekoračné organické vrstvy s identickou hrúbkou a životnosťou ako štandardné pozinkované plechy s vrstvou MAT 35 Standard. Podstatne vyššie parametre dosahujú vďaka jedinečnej technike zabezpečenia oceľového jadra spočívajúcej na jeho obojstrannom poťahovaní zliatinou zinku a horčíka (ZM). 13

14 Plechy DECORPLATE vrstvy imitujúce drevo V našej ponuke nájdete obojstranne pozinkované plechy DECORPLATE poťahované PVC fóliou imitujúcou drevo. Materiál sa vyznačuje vysokou mechanickou stálosťou a odolnosťou proti poveternostným podmienkam. Dobrá poddajnosť na tvárnenie zaisťuje rozsiahle možnosti použitia. Vynikajúco sa osvedčí všade, kde sa vzhľadom na náročné poveternostné podmienky, pôsobenie chemikálií alebo ekonomické dôvody neodporúča používať drevo. Technické parametre Druhy ocele DX51D Z100 / 275 DX52D-DX54D Z225-Z275 Šírka pásu 1000/1250 mm Hrúbka plechu 0,5/0,6/0,7mm Hrúbka dekoračnej vrstvy 200 µm [± 10%] Rozmerová stálosť > - 2,5 % [10 min pri 60 o C] Dodávame materiál spracovaný v rôznej miere. Základné formy: zvitky pásy tabule tably klampiarske výrobky Navyše môžeme použiť individuálne vybranú ochrannú fóliu. Všeobecné vlastnosti* Odolnosť proti oderu: známka 5 podľa normy DIN 54021/54022 Odolnosť proti vlhkosti: Odolnosť povrchu: Stabilita lisovania: povolená zmena farby v klíme kondenzačnej pary 3 o po 14 dňoch podľa šedej stupnice ISO 105-A02. > 20 cn (skúška tvrdosti hádzaním). Žiadna zmena obrazu lisovania, lesku a farby pri krátkodobom teplotnom zaťažení (trvanie skúšky 10 min. pri teplote 80 C). Možnosť vzniku mikrotrhlín na povrchu: (biely lom) Tepelná odolnosť: Odolnosť proti chemickým faktorom: Čistenie a údržba: v prípade ohýbania alebo zmrašťovania na povrchuakrylátu. Konštantná odolnosť pri teplote 65 C. Žiadne zmeny lesku, farby alebo zrnitosti po 10 min. pri 80 C. Vrstva vykazuje odolnosť proti pôsobeniu chemikálií ako: benzín, amoniakálna voda, slabé vodno-alkoholové roztoky, čistiace prostriedky bez abrazívnych odrobín, cement, sadra. Povolené je pravidelné čistenie bežne predávanými čistiacimi prostriedkami okrem čistiacich prostriedkov na drhnutie. Dodatočná konzervácia sa nevyžaduje. * Zdroj Replasa 14

15 DECORPLATE základné použitie Plechy s vrstvami DECORPLATE si uplatnenie nachádzajú najmä na miestach, na ktorých je vzhľadom na všeobecnú štylistiku alebo aranžovanie objektu nutné použitie materiálu s farebným odtieňom, štruktúrou a vzorom dreva, vzhľadom na rôzne dôvody sa však neodporúča používať prirodzené drevo. Takými dôvodmi môžu byť: náročné poveternostné podmienky, kontakt s chemikáliami, vysoké rozpätie teplôt, mechanické pôsobenie. Vďaka vysoko hodnotenému estetickému vzhľadu a odolnosti proti náročným podmienkam plechy s vrstvami DECORPLATE predstavujú ideálne riešenie. Najčastejšie použitie: stavebné výplne (dvere, okná, parapety a podobne), fasádne obklady výhodná alternatíva pre panely z PVC, podhľady, kovový nábytok, konštrukcie na domáce spotrebiče, komponenty výťahov, elektroinštalácie, široký rozsah dekoračných prvkov. Vrstvy v ponuke Zlatý dub [E-722] Mahagón [E-502] Wenge [E-521] Tmavý orech [E-726] Winchester [E-730] Na individuálnu objednávku navyše dodávame aj atypické odtiene a vrstvy mimo uvedenej vzorkovnice. Plechy s povlakom, v prevedení imitujúcom drevo V ponuke máme dlhodobo taktiež plechy imitujúce drevo SP35 Wood Golden Oak 4 3D s hrúbkou 35 µm. Záručná doba na tieto plechy je až 18 rokov.* NOVINKA SP35 Wood Golden Oak 4 3D [35 µm] * Detailné podmienky záruky sú na záručnom liste. Technológia tlače neumožňuje verné zachovanie farieb, preto je potrebné tieto farby považovať za orientačné. 15

16 Dodávatelia Voestalpine je medzinárodným koncernom s početnými úspechmi v oblasti predaja a spracovania ocele. V súčasnosti je v rámci Voestalpine zamestnaných viac ako pracovníkov v približne 500 firmách v takmer 50 krajinách po celom svete. Hlavnými odberateľmi výrobkov Voestalpine sú odvetvia automobilového priemyslu, domácich spotrebičov a stavebníctva. Ponúka vynikajúcu kvalitu výrobkov a je tiež popredným dodávateľom ocele pre ropný a plynárenský priemysel. Neustály vývoj sa prejavuje v ponuke precízne spracovaných povrchovo upravovaných plechov s vysokou schopnosťou tvarovania. Spoločnosť BLACHPROFIL 2 je certifikovaným distribútorom povlakovaných plochých plechov Voestalpine. Arcelor Mittal je jednou z najväčších svetových výrobcov ocele a jedinou skutočne globálnou oceliarskou firmou. Má výrobné závody v 20 krajinách na 5 kontinentoch. V Poľsku zhromažďuje približne 70% výrobného potenciálu oceliarskeho priemyslu, vrátane 5 najväčších poľských závodov: v Krakove, Dąbrowe Górniczej, Sosnowci, Świętochłowiciach a vo Varšave. Koncern je výrobcom ocele pre všetky hlavné sektory hospodárstva využívajúce oceľové výrobky, vrátane odvetví automobilového priemyslu, domácich spotrebičov, výroby strojov a stavebníctva. BLACHPROFIL 2 je certifikovaný distribútor plechov s povlakom GRANITE Storm, ktoré vyrába spoločnosť Arcelor Mittal. Skupina Marcegaglia patrí medzi popredné svetové spoločnosti špecializujúce sa na spracovanie ocele. Spracováva približne 6 miliónov ton ocele ročne, čo z nej robí jedného z globálnych lídrov. Skupina bola založená v roku 1959 v Gazoldo Ippoliti (Mantova, Taliansko) o Stenom Marcegagliom a v súčasnosti je vedená Antoniom Marcegagliom. Má 52 výrobných závodov a 210 obchodných zastúpení vo svete. V roku 2012 bola spustená jedna z najmodernejších pozinkovacích a lakovacích liniek (kombi-line) s výrobným potenciálom cca. 500 tisíc ton povrchovo upravených plechov, čo skupinu Marcegaglia SA radí medzi najväčších svetových výrobcov lakovaných a pozinkovaných plechov. U.S. Steel Košice je huta pôsobiaca na trhu viac ako 40 rokov. Je vo vlastníctve spoločnosti United States Steel Corporation v súčasnosti najväčšieho výrobcu ocele v USA, ktorej história siaha až do roku Výhodná poloha slovenského závodu (na juhovýchode krajiny), plná certifikácia výrobkov a podpora najnovších svetových technológií výroby jej dáva osobitné postavenie medzi našimi dodávateľmi. ThyssenKrupp AG je medzinárodná priemyselná skupina pôsobiaca v 80 krajinách sveta. Vo viac ako 500 spoločnostiach zamestnáva ThyssenKrupp viac ako zamestnancov. Podnikateľská činnosť skupiny je realizovaná v šiestich samostatných oblastiach pôsobenia (business areas): Components Technology, Elevator Technology, Industrial Solutions, Materials Services, Steel Europe a Steel Americas. Spoločnosť ThyssenKrupp vo väčšine oblastí svojej činnosti zaujíma na medzinárodnej úrovni popredné pozície. ThyssenKrupp Steel Europe, so sídlom v Duisburgu v Nemecku, je najväčšou integrovanou oceliarskou spoločnosťou v Európe, známa nielen vysokou kvalitou svojich výrobkov, ale vyznačuje sa tiež vysokou inovačnou výkonnosťou. Produkcia surovej ocele huty ThyssenKrupp Steel v Duisburgu dosiahla v roku miliónov ton. Spoločnosť BLACHPROFIL 2 je certifikovaný distribútor poťahovaných plochých plechov ThyssenKrupp Steel Europe. Tata Steel Colors je výrobca povrchovo upravovanej ocele využívanej pri stavbe budov, spotrebiteľských produktov a v priemyselnej výrobe. Tata Steel Colors má viac ako štyridsaťročné skúsenosti a je lídrom na trhu z hľadiska vysokej kvality produktov a služieb technickej podpory. Táto medzinárodná spoločnosť prevádzkuje výrobné závody vo: Veľkej Británii, Holandsku, Francúzsku a Turecku. Spoločnosť sa intenzívne venuje činnostiam, ktorých cieľom je znížiť negatívny vplyv na životné prostredie, a všetky jej závody v Európe disponujú nezávisle udelenými certifikátmi systému environmentálneho manažérstva ISO

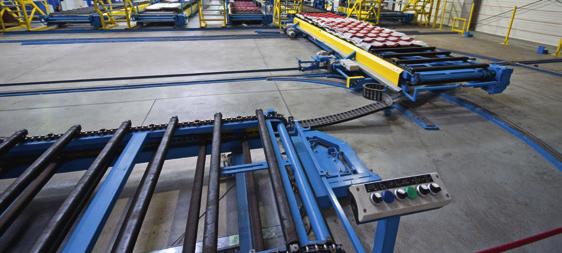

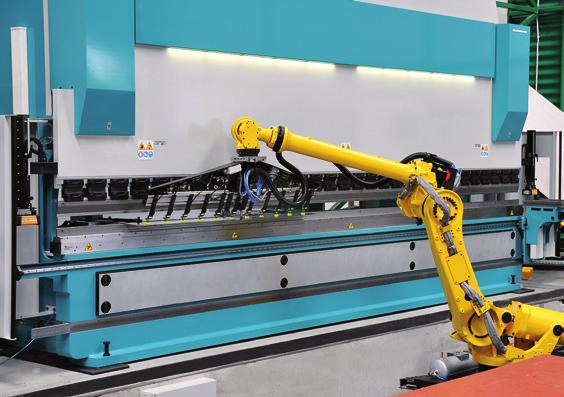

17 Výroba Potenciál výroby BLACHPROFIL 2 sa neustále zvyšuje už od založenia spoločnosti. Systematická modernizácia strojového parku a robotizácia a automatizácia výrobných liniek prispievajú k zvýšeniu presnosti a opakovateľnosti výroby. Prinášame vám nové produkty a rozširujeme rozsah služieb ponúkaných v každom sektore našej činnosti. Všetky výrobné procesy sa vykonávajú pod dohľadom integrovaného informačného systému ERP. Výrobky sú systematicky kontrolované, odborne zabalené a zabezpečené pre dopravu. NOVINKA Plechové strešné krytiny vyrábané spoločnosťou BLACHPROFIL 2 majú na spodnej strane potlač umožňujúcu overiť pôvod výrobku. 17

18 Plechové strešné krytiny a fasády: Ochranné vrstvy v ponuke. KÓD ZN AZ 150 INT RAL TK AZ 185 TKep HC AL ICep HPS PUR Hrúbka vrstvy BETA, ALFA plus, OMEGA 200 /275 g/m g/m 2 15 µm 25 µm 35 µm 185 g/m 2 35 µm 35 µm 25 µm 35 µm 200 µm 50 µm NIE NIE NIE ÁNO ÁNO NIE ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO GAMMA NIE NIE NIE ÁNO ÁNO NIE ÁNO ÁNO NIE ÁNO ÁNO ÁNO LAMBDA NIE ÁNO NIE ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO Trapézové plechy T-7 do T-18 / T-18 ECO Trapézové plechy T-35 do T-55 Trapézové plechy T-62, T-90 Trapézové plechy T-80, T-135, T-153, T-160 ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO NIE ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO ÁNO NIE ÁNO NIE NIE NIE NIE NIE NIE NIE NIE ÁNO NIE NIE NIE NIE NIE NIE NIE NIE NIE Ponúkame možnosť vyhotovenia profilov aj s inou povrchovou úpravou na základe dohody s obchodným oddelením. Vlastnosti vrstiev Nasledujúci prehľad je orientačný. Kód Hrúbka vrstvy Korózia (odolnosť) UV žiarenie (odolnosť) Poškriabanie (odolnosť) Pružnosť Záručná doba (roky) * Trieda STANDARD Trieda PLUS Trieda PREMIUM ZN [Pozinkovaný plech] 200 g/m g/m 2 neuvádza sa neuvedené AZ 150 [Aluzinek] 150 g/m 2 neuvádza sa neuvedené INT [POLIESTER Interior] 15 µm neuvedené RAL [POLIESTER Standard] 25 µm 10 TK [MAT 35 Standard] 35 µm 15 AZ 185 [Aluzinek] 185 g/m 2 neuvádza sa 25 TKep [MAT 35 ZM] 35 µm 25 HC [HERCULIT ] 35 µm do 30 AL [Hliník] 25 µm 30 ICep [ICE COVER ZM] 35 µm 35 HPS [HPS200 Ultra ] 200 µm do 40 PUR [GRANITE Storm] 50 µm 40 * Detailné podmienky záruky sú na záručnom liste. Plechy s povlakmi MAT 35 ZM, AL, ICE COVER ZM, HPS200 Ultra nevyžadujú zabezpečenie lakom rezaných hrán. 18

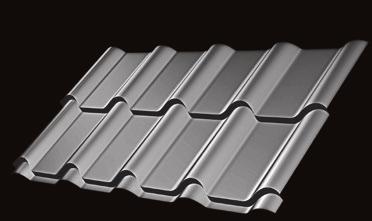

19 BETA je rad plechových škridiel navrhnutých špeciálne s cieľom dodávať výrobky s dobrými úžitkovými vlastnosťami pri súčasnom tlaku na ekonomické faktory. Preto sú plechové škridle BETA ponúkané hlavne na investičné účely a zákazníkom, ktorí sa pri výbere výrobku riadia hlavne cenou. Každá objednávka je realizovaná so zohľadnením rozmerov jednotlivých plôch strechy tak, aby straty materiálu boli minimálne. Plechové strešné krytiny BETA 15/350 BETA 15/400 Súpis modulových tabúľ Modul 350 mm Modul 400 mm 0,50 m 0,55 m 1 0,85 m 0,95 m 2 1,20 m 1,35 m 3 Počet modulov 1,55 m 1,75 m 4 1,90 m 2,15 m 5 2,25 m 2,55 m 6 2,60 m 2,95 m 7 2,95 m 3,35 m 8 3,30 m 3,75 m 9 3,65 m 4,15 m 10 4,00 m 4,55 m 11 4,35 m 4,95 m 12 4,70 m 5,35 m 13 5,05 m 14 5,40 m 5,75 m max 15 5,75 m 16 Plechové škridle BETA majú unikátny tvar vlny, ktorý je chráneným vzorom firmy BLACHPROFIL 2. Vyznačuje sa symetrickosťou, s ktorou sa nestretnete u žiadnych konkurenčných výrobkov, čo dáva strešnej krytine eleganciu a strecha pokrytá týmto výrobkom sa vyznačuje špičkovým estetickým vzhľadom. 230 Efektívna šírka ,5 Technické parametre [v mm] Efektívna šírka 1150 Celková šírka 1216 Hrúbka plechu 0,5 Výška profilu 33,5 Výška prelisov 15 Dĺžka modulu 350/400 Dĺžka tabule min 500, max 5750 Hmotnosť cca 4,5 kg/m 2 33,5 Dĺžka záložky pri delení tabúľ /400 Výrobok umožňuje zvoliť si dĺžku modulu: 350 alebo 400 mm. Najekonomickejšia škridla v ponuke. Unikátny tvar vlny. 19

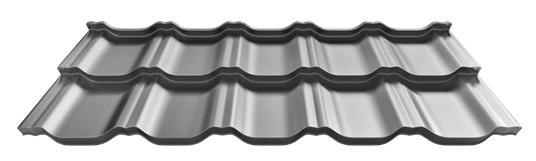

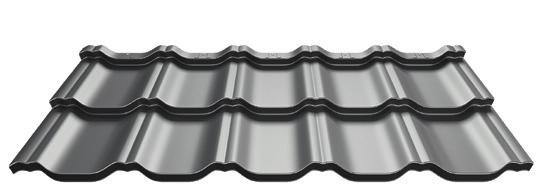

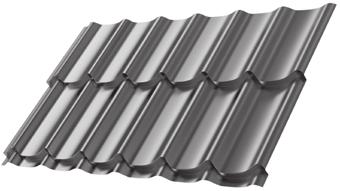

20 Plechové škridle ALFA plus sú moderné a trvanlivé výrobky, ktoré v sebe sofistikovane spájajú tradičný vzhľad a pokročilú technológiu výroby. Hĺbka tvárnenia a klasická línia predurčujú ich použitie nie len na nové strechy, ale aj na strechy reštaurované. Dostupnosť širokého sortimentu doplnkov a príslušenstva navyše rozširuje oblasť ich použitia. Plechové strešné krytiny ALFA plus 15/350 ALFA plus 15/400 ALFA plus 20/350 ALFA plus 20/ ,3 23 Súpis modulových tabúľ 38/43 Modul 350 mm Modul 400 mm Počet modulov 83 Efektívna šírka ,46 m 0,51m 1 0,81 m 0,91m 2 1,16 m 1,31m 3 1,51 m 1,71m 4 1,86 m 2,11m 5 2,21 m 2,51m 6 2,56 m 2,91m 7 Technické parametre [v mm] Efektívna šírka 1100 Celková šírka 1183 Hrúbka plechu 0,5 Výška profilu 38/43 Výška prelisov 15/20 2,91 m 3,31m 8 Dĺžka modulu 350/400 3,26 m 3,71m 9 3,61 m 4,11m 10 3,96 m 4,51m 11 4,31 m 4,91m 12 15/20 Dĺžka tabule min 460, max 6110 Hmotnosť cca 4,5 kg/m 2 Dĺžka záložky pri delení tabúľ 110 4,66 m 5,31m 13 5,01 m 5,71m /400 5,36 m 15 5,71 m 6,11m max 16 6,06 m 17 Výrobok s možnosťou voľby dĺžky modulu: 350 alebo 400 mm. Výhodný pomer kvality k cene. Dve výšky profilu: 20 alebo 15 mm. 20

21 OMEGA je séria strešných škridiel, ktoré sú odporúčané najmä pre veľkoplošné strechy. Ich charakteristická línia a vysoké čelo im dodávajú zdanlivo klasickú ťažkosť, príznačnú pre cementové a keramické škridle. Surová a majestátna podoba vytvára dojem spoľahlivosti. Plechové strešné krytiny OMEGA 15/350 OMEGA 15/400 OMEGA 20/350 OMEGA 20/400 Súpis modulových tabúľ Modul 350 mm Modul 400 mm Počet modulov 0,50 m 0,55 m 1 0,85 m 0,95 m / 52 1,20 m 1,35 m 3 1,55 m 1,75 m 4 95 Efektívna šírka ,90 m 2,15 m 5 2,25 m 2,55 m 6 2,60 m 2,95 m 7 2,95 m 3,35 m 8 3,30 m 3,75 m 9 3,65 m 4,15 m 10 4,00 m 4,55 m 11 4,35 m 4,95 m 12 4,70 m 5,35 m 13 5,05 m 14 5,40 m 5,75 m max 15 5,75 m / / 400 Technické parametre [v mm] Efektívna šírka 1085 Celková šírka 1180 Hrúbka plechu 0,5 Výška profilu 47/52 Výška prelisov 15/20 Dĺžka modulu 350/400 Dĺžka tabule min 500, max 5750 Hmotnosť cca 4,5 kg/m 2 Dĺžka záložky pri delení tabúľ 150 Omega Výrobok vhodný na veľkoplošné strechy. Klasická línia pripomínajúca keramickú škridlu. Krytina s možnosťou voľby dĺžky modulu: 350 alebo 400 mm. Pre všetky strešné systémy z našej ponuky sú k dispozícii nasledujúce doplnky: tesnenia hrebenáča a odkvapu, ventilačný prestup, pochôdzny systém. 21

22 Plechová strešná krytina GAMMA je moderná strešná krytina, ktorá vychádza z tradičných pálených škridiel. Dôležitou vlastnosťou plechovej strešnej krytiny GAMMA je jej symetrický tvar, ktorý významne zjednodušuje montáž a spolu s výškou profilu dodáva streche mimoriadny estetický efekt. Plechové strešné krytiny GAMMA 25/350 GAMMA 25/400 GAMMA 30/350 GAMMA 30/400 Súpis modulových tabúľ Modul 350 mm Modul 400 mm 0,37 m 0,42 m 1 0,72 m 0,82 m 2 1,07 m 1,22 m 3 1,42 m 1,62 m 4 1,77 m 2,02 m 5 2,12 m 2,42 m 6 Počet modulov Efektívna šírka ,47 m 2,82 m 7 2,82 m 3,22 m 8 3,17 m 3,62 m 9 3,52 m 4,02 m 10 3,87 m 4,42 m 11 4,22 m 4,82 m 12 4,57 m 5,22 m 13 4,92 m 5,62 m 14 5,27 m 15 5,62 m 6,02 m max 16 5,97 m 17 Technické parametre [v mm] Efektívna šírka 1150 Celková šírka 1212 Hrúbka plechu 0,5 Výška profilu 45/50 Výška prelisov 25/30 Dĺžka modulu 350/400 Dĺžka tabule min 370, max 6002 Hmotnosť cca 4,5 kg/m 2 Dĺžka záložky pri delení tabúľ / / Tabule plechových škridiel GAMMA sú navrhnuté tak, aby rezná hrana bola menej viditeľná a krytina týmto získala estetickejší vzhľad. Dĺžka presahu je len 20 mm, čo prispieva k zníženiu materiálovych strát. Symetrický tvar plechovej strešnej krytiny GAMMA umožňuje využiť aj odrezané časti pásov, čo najmä v prípade zložitejších striech umožní ušetriť značnú časť materiálu. Vysoký prelis: 25 alebo 30 mm; Tvar vychádzajúci z klasických pálených škridiel; Symetrický profil redukcia množstva odpadového materiálu; Rezanie podľa tvaru vlny neviditeľné spájanie. 22

23 Modulárne kovové dlaždice Zet sú výrobky jasne odlišné od iných komerčne dostupných riešení. Viaceré výrazné výhody prinášajú značné výhody pri použití týchto výrobkov. Medzi hlavné prednosti modulárnych dlaždíc Zet patria: reliéf typu Z má za následok, že skrutky a spojenia medzi listami sú menej viditeľné, garantovaná opakovateľnosť farieb a štruktúry a odolnosti voči UV žiareniu, doteraz nedostupná presnosť jednotlivých prvkov strešného systému vďaka robotizovanej, automatickej výrobnej linke, okamžitá skladová dostupnosť a okamžitá doprava kdekoľvek v Poľsku a vo svete, profesionálne balenie a zabezpečenie produktu na zníženie rizika poškodenia počas nakládky, prepravy a vykládky, pre bežné modulové diely nedosiahnuteľná ochrana proti korózii vďaka ochrannou známkou chránenému reliéfu typu Z, zníženie priemernej spotreby skrutiek. Reliéf typu Z funguje na princípe zámku, eliminuje sa tak nutnosť zošívania listov v tomto mieste, takže skrutky, ktoré sú nevyhnutné u konkurenčných výrobkov sa stávajú zbytočnými, neobmedzená sloboda pri formovaní krytiny a obmedzenie spotreby materiálu vďaka symetrickosti modulu, špecializované ošetrenie a systém žľabov INGURI dopĺňajú vlastnosti vynikajúco spracovaného strešného systému. Modulová plechová strešná krytina Zet sa vyrába z plechu s povlakmi HERCULIT a MAT 35 Standard, s dlhoročnými zárukami bez nutnosti nákupu dodatočných prvkov. Záručná doba pre modulovú krytinu Zet s povrchovou úpravou HERCULIT predstavuje 30 rokov *. Záručná doba pre modulovú krytinu Zet s povrchovou úpravou MAT 35 Standard predstavuje 15 rokov *. * Záruka začína plynúť od momentu registrácie na internetovej stránke Detailné podmienky záruky sú na záručnom liste. Aktuálne dostupné farby modulárnych strašných dlaždíc Zet s povrchovou úpravou HERCULIT višňová grafitová tehlová hnedá RAL 3009 RAL 7016 RAL 8004 RAL 8017 čierna RAL 9005 Farebné prevedenia modulových plechových krytín Zet s povrchovou úpravou MAT 35 Standard grafitová hnedá čierna TK 23 TK 31 TK 33 Technológia tlače neumožňuje verné zachovanie farieb, preto je potrebné tieto farby považovať za orientačné

24 Zet roof je základná verzia línie modulárnych dlaždíc Zet. Dynamika formy obsiahnutá v geometrických sklonoch modulárnych kovových dlaždíc Zet roof má za následok, že je ideálna pre moderné, netradičné stavbe. A vysoký reliéf, pripomínajúci tradičné keramické strešné dlaždice, sa pričinil o to, že sú rovnako obľúbené v reštaurovaných i historických objektoch. Vysoká estetika tejto krytiny je takisto dosiahnutá skrytím upevnenia v tieni, ktorý vzniká z reliéfu typu Z a nepoužitia skrutiek na povrchoch reliéfu. skutočná šírka prekrytia 1150 celková šírka ~1212 Základné technické údaje profilu: skutočná šírka prekrytia: 1150 mm celková šírka: ~1212 mm výška prelisu: 30 mm výška profilu: 50 mm hrúbka plechu: 0,5 mm dĺžka modulu: 363 mm (vzdialenosť lát 350 mm) účinná plocha (zakrytie) jedného listu: 0,805 m 2 24

25 Zet look je rozvinutím modulárnych myšlienok strešných dlaždíc Zet roof. Táto varianta si zachováva charakteristiky a výhody základnej verzie systému a odlišuje sa tým, že uľahčuje celkové eliminovanie skrutiek viditeľných na povrchu strechy. Montážny systém je veľmi pokročilý a zároveň veľmi jednoduchý, vďaka čomu sú skrutky ukryté pod listami. V dôsledku toho zákazník získa strešnú krytinu s atraktívnym, vyváženým vzorom, ktorého harmóniu neovplyvňuje žiaden upínací prvok alebo montážne diery. Je to ideálne riešenie všade tam, kde sa vyžaduje najvyššia estetika bez akýchkoľvek kompromisov. Technické parametre, balenie a zabezpečenie produktov sú rovnaké, ako v prípade variantu Zet roof skutočná šírka prekrytia 1150 celková šírka ~1212 Základné technické údaje profilu: skutočná šírka prekrytia: 1150 mm celková šírka: ~1212 mm výška prelisu: 30 mm výška profilu: 50 mm hrúbka plechu: 0,5 mm dĺžka modulu: 363 mm (vzdialenosť lát 350 mm) účinná plocha (zakrytie) jedného listu: 0,805 m 2 20 List modulárnej strešnej krytiny Zet look je od výroby vybavený zárezmi v upínacej časti spolu s montážnymi otvormi. Vďaka tomu je montážne miesto prekryté iným listom plechu. V dôsledku toho zákazník získa krytinu bez viditeľných montážnych prvkov a strecha tak spĺňa najvyššie estetické požiadavky. Montáž listov modulárnych kovových dlaždíc Zet look je založený na systéme perforácie na prvkoch tvarovaných do povrchu laty. Preto je montážna časť (skrytá pod ďalším listom) predĺžená v porovnaní s verziou Zet roof. 25

26 Modularita rozmery Kompaktné rozmery modulárnych škridiel v porovnaní s klasickými oceľovými strešnými krytinami prispievajú k výraznému zlepšeniu v oblasti dopravy, montáže a nakladania s odpadmi. Modulárna podoba zaisťuje rýchlu a efektívnu montáž strešnej krytiny a značne obmedzuje stavebné náklady. Prelis typu Z Počas pokladania tabúľ pretlačenie typu Z plní funkciu zámky. Vďaka tomu na povrchoch pretlačení nie sú nutné dodatočné skrutkové spoje medzi tabuľami. Má to priaznivý vplyv na bezpečnosť a rýchlosť montáže, ako aj na estetický vzhľad krytiny (obmedzenie počtu viditeľných skrutiek). Charakteristickým rysom modulárnych plechových škridiel Zet je forma pretlačenia (toto riešenie je právne chránené). V prípade tradičných plechových škridiel pretlačenie je naklonené kolmo k povrchu modulu. V prípade modulárnych plechových škridiel Zet sa využíva pokročilejšie riešenie: prierez povrchov dvoch modulov a pretlačení medzi nimi tvorí tvar písmena Z, a stupeň pretlačenia je naklonený pod ostrým uhlom k povrchu nižšie ukázeného modulu. Taká konštrukcia profilu prináša celý rad výhod: praktickosť: rýchlejšia a jednoduchšia montáž, používanie skrutiek na povrchu pretlačení nie je nutné (funkcia zámky), estetický vzhľad: na povrchoch pretlačení sa nepoužívajú skrutky a menej skrutiek na povrchu strechy. Spoje na miestach styku troch tabúľ sú menej viditeľné. Okrem toho pretlačenia typu Z tvoria hlboké tiene, ktoré maskujú skrutky a horizontálne spoje medzi tabuľami a pridávajú krytine výrazný rys, ktorý imituje tradičné keramické škridle, bezpečenstvo: stekajúca voda obchádza horizontálne spoje medzi tabuľami. Okrem toho, nami vyrábané hrebenáče boli navrhnuté špeciálne pre modulovú strešnú krytinu Zet a ich priemer a rozmiestnenie priehybov plne zodpovedá stavbe krytiny. 26

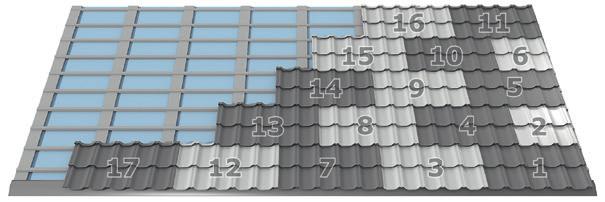

27 Preprava a montáž Modulárna plechová škridla Zet je dodávaná na nevratných paletách. Pre dodanie strechy nie sú vyžadované špecializované dopravné prostriedky. Jedna paleta obsahuje 264 tabule, tj. 212,5 m 2 krytiny. Ľahké moduly umožňujú tiež prepravu na miesto pokládky (napr. schodiskom), ktorú je schopná vykonať jedna osoba, nie je nutné používanie komplikovaných zariadení. Paleta s tabuľami modulárnej strešnej krytiny Zet je chránená ochrannou plachtou. Pokiaľ obsah palety po rozbalení nebude úplne využitý, zbývajúce tabule sa musia bezpodmienečne znova pokryť plachtou. Modulová krytina Zet je štandardne dôkladne a všestranne zabezpečená: polystyrénové preložky (ich tvar presne pasuje k danej krytine), špeciálne poťahy so sťahovacími šnúrkami na viacnásobné použitie (umožňuje zabezpečiť nevyužitý materiál), strečové fólie a spínacie pásky. Vďaka profesionálnemu baleniu a zabezpečeniu je riziko poškodenia a poškriabania modulov počas nakládky, prepravy a vykládky minimálne. Krytina je tiež počas skladovania chránená pred nepriaznivými poveternostnými podmienkami. Vzhľadom ku konštrukcii tabúľ (pretlačenia typu Z ), jednotlivé tabule sa nesmú priamo vyťahovať z obalu zdvihnutím hore. Skôr než zdvihnete tabuľu, ľahko ju potlačte niekoľko centimetrov smerom dopredu, aby sa predišlo poškodeniu povlaku tabule, ktorá je umiestnená pod ňou (podľa obrázku). Miesta na montáž skrutiek (týka sa verzie Zet roof) Modulárna plechová škridla Zet je symetrickým profilom, preto smer montáže je ľubovoľný na pravú alebo ľavú stranu. Voľba smeru montáže môže byť podmienená napr. estetickými požiadavkami. Zachovajte vzdialenosť lát 350 mm. Správna montáž predpokláda zachovanie poradia pokladania tabúľ podľa nižšie uvedeného diagramu (v prípade montáže smerom sprava doľava). Správnym spôsobom montáže modulárnych škridiel Zet je metóda tzv. míjania, podľa ktorej riadky jednotlivých tabúľ sú posunuté vo vzťahu k sebe navzájom. Toto riešenie je možné vďaka symetrickosti tabúľ. Výhodou takého položenia je neexistencia kontaktných bodov hrán štyroch tabúľ. Navyše, pozdĺžne spoje sa nevyskytujú na tých istých miestach, čím sa zvyšuje estetický vzhľad krytiny. 27

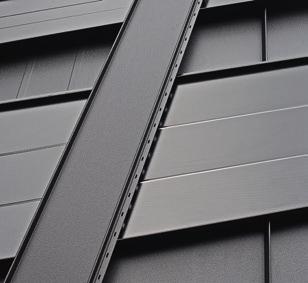

28 Strešné panely LAMBDA L38 LAMBDA L25 Panel je dostupný v dvoch variantách (LAMBDA L38 a LAMBDA L25) a prejavuje pozoruhodnú flexibilitu pri tvorbe imidž krytiny. Jednoduchá a univerzálna forma so širokými možnosťami individuálneho prispôsobenia parametrov ako výška drážky, celková šírka a šírka prekrytia či dodatočné pozdĺžne prelisy. Bohaté štýlové možnosti strechy môžu v závislosti od typu objektu a použitého materiálu zdôrazniť tradičný charakter alebo moderný vzhľad. Široké možnosti prispôsobenia parametrov produktu umožňujú zvoliť ľubovoľný vzor panelu k strešnej konštrukcii a charakteru stavby. Použitie zaklapovacej drážky umožňuje rýchlu a pevnú montáž. Konštrukcia lamiel ukrýva upevňovacie prvky, ktoré nie sú viditeľné, čo pozitívne ovplyvňuje estetiku krytiny. V ponuke máme dve základné skupiny strešných krytín LAMBDA : L38 a L25 Strešné panely LAMBDA L38 Technické parametre [v mm] Dostupné prelisy (výška 1 mm): Trapézový prelis šír. 58 mm Trapézový prelis šír. 25 mm Zaoblený prelis Efektívna šírka 283 Výška drážky 38 Efektívna šírka Celková šírka ~522 ~314 Hrúbka plechu 0,5 0,7 Dĺžka tabule max Dostupné prelisy (výška 1 mm): Trapézový prelis šír. 58 mm Dvojitý trapézový prelis šír. 25 mm Dvojitý zaoblený prelis Efektívna šírka 490 Strešné panely LAMBDA L25 Technické parametre [v mm] Dostupné prelisy (výška 1 mm): Trapézový prelis šír. 58 mm Trapézový prelis šír. 25 mm Zaoblený prelis Efektívna šírka 205 Efektívna šírka 306 Výška drážky 25 Efektívna šírka Celková šírka ~547 ~337 ~236 Hrúbka plechu 0,5 Dĺžka tabule max 8000 Dostupné prelisy (výška 1 mm): Trapézový prelis šír. 58 mm Dvojitý trapézový prelis šír. 25 mm Dvojitý zaoblený prelis Efektívna šírka

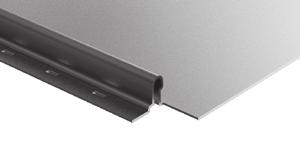

29 Strešné panely LAMBDA L38 Vlastnosti produktu: dve verzie šírky voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania voliteľné: výrez a zahnutie do odkvapového lemovania 38 Efektívna šírka: L : 490 mm LW : 490 mm LWZ : 490 mm L : 283 mm LW : 283 mm LWZ : 283 mm Zámky panelov LAMBDA L38 sa môžu odrezať, vďaka čomu plech možno ohnúť do odkvapového lemovania. Pozor! Pri objednávke panela panel s vyrezaním pod zahnutie odkvapového lemovania [kódy: LW], výrobný systém automaticky pridá 30 mm do objednanej dĺžky panelov. Môžete si taktiež objednať strešné panely LAMBDA L38 s ohnutím do odkvapového lemovania [kódy: LWZ], ktoré zvýši bezpečnosť a rýchlosť montáže. Má to tiež pozitívny vplyv na vzhľad krytiny (zrezaná hrana nie je viditeľná). LAMBDA L38: dostupné varianty profilu uvedené kódy sú pri objednávke povinné Efektívna šírka 490 mm Efektívna šírka 490 mm Verzia bez prelisov L38.490P LW38.490P voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ38.490P voliteľné: výrez a zahnutie do odkvapového lemovania [voliteľné: Soundcontrol ] Verzia s dvojitým zaobleným prelisom L38.490R LW38.490R voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ38.490R voliteľné: výrez a zahnutie do odkvapového lemovania [voliteľné: Soundcontrol ] 29

30 Efektívna šírka 490 mm Verzia s dvojitým trapézovým prelisom šír. 25 mm Efektívna šírka 490 mm Verzia s trapézovým prelisom šír. 58 mm LZ38.490T25 LW38.490T25 voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ38.490T25 voliteľné: výrez a zahnutie do odkvapového lemovania [voliteľné: Soundcontrol ] LZ38.490T58 LW38.490T58 voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ38.490T58 voliteľné: výrez a zahnutie do odkvapového lemovania [voliteľné: Soundcontrol ] Efektívna šírka 283 mm Efektívna šírka 283 mm Verzia bez prelisov L38.283P LW38.283P voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ38.283P voliteľné: výrez a zahnutie do odkvapového lemovania [voliteľné: Soundcontrol ] Verzia so zaobleným prelisom L38.283R LW38.283R voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ38.283R voliteľné: výrez a zahnutie do odkvapového lemovania [voliteľné: Soundcontrol ] Efektívna šírka 283 mm Verzia s trapézovým prelisom šír. 25 mm L38.283T25 LW38.283T25 voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ38.283T25 voliteľné: výrez a zahnutie do odkvapového lemovania [voliteľné: Soundcontrol ] Efektívna šírka 283 mm Verzia s trapézovým prelisom šír. 58 mm L38.283T58 LW38.283T58 voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ38.283T58 voliteľné: výrez a zahnutie do odkvapového lemovania [voliteľné: Soundcontrol ] 30

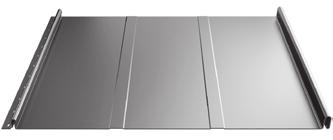

31 Strešné panely LAMBDA L25 Vlastnosti produktu: tri verzie šírky voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania voliteľné: výrez a zahnutie do odkvapového lemovania 25 Efektívna šírka L : 515 mm LW : 515 mm LWZ : 515 mm L : 306 mm LW : 306 mm LWZ : 306 mm L : 205 mm LW : 205 mm LWZ : 205 mm Zámky panelov LAMBDA L25 sa môžu odrezať, vďaka čomu plech možno ohnúť do odkvapového lemovania. Pozor! Pri objednávke panela panel s vyrezaním pod zahnutie odkvapového lemovania [kódy: LW], výrobný systém automaticky pridá 30 mm do objednanej dĺžky panelov. Môžete si taktiež objednať strešné panely LAMBDA L25 s ohnutím do odkvapového lemovania [kódy: LWZ], ktoré zvýši bezpečnosť a rýchlosť montáže. Má to tiež pozitívny vplyv na vzhľad krytiny (zrezaná hrana nie je viditeľná). LAMBDA L25: dostupné varianty profilu uvedené kódy sú pri objednávke povinné Efektívna šírka 515 mm Efektívna šírka 515 mm Verzia bez prelisov L25.515P LW25.515P voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ25.515P voliteľné: výrez a zahnutie do odkvapového lemovania Verzia s dvojitým zaobleným prelisom L25.515R LW25.515R voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ25.515R voliteľné: výrez a zahnutie do odkvapového lemovania 31

32 Efektívna šírka 515 mm Efektívna šírka 515 mm Verzia s dvojitým trapézovým prelisom šír. 25 mm L25.515T25 LW25.515T25 voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ25.515T25 voliteľné: výrez a zahnutie do odkvapového lemovania Verzia s trapézovým prelisom šír. 58 mm L25.515T58 LW25.515T58 voliteľné : vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ25.515T58 voliteľné: výrez a zahnutie do odkvapového lemovania Efektívna šírka 306 mm Efektívna šírka 306 mm Verzia bez prelisov L25.306P LW25.306P voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ25.306P voliteľné: výrez a zahnutie do odkvapového lemovania Verzia so zaobleným prelisom L25.306R LW25.306R voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ25.306R voliteľné: výrez a zahnutie do odkvapového lemovania Efektívna šírka 306 mm Efektívna šírka 306 mm Verzia s trapézovým prelisom šír. 25 mm L25.306T25 LW25.306T25 voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ25.306T25 voliteľné: výrez a zahnutie do odkvapového lemovania Verzia s trapézovým prelisom šír. 58 mm L25.306T58 LW25.306T58 voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ25.306T58 voliteľné: výrez a zahnutie do odkvapového lemovania 32

33 Efektívna šírka 205 mm Efektívna šírka 205 mm Efektívna šírka 205 mm Efektívna šírka 205 mm Verzia bez prelisov Verzia so zaobleným prelisom Verzia s trapézovým prelisom šír. 25 mm Verzia s trapézovým prelisom šír. 58 mm L25.205P LW25.205P voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ25.205P voliteľné: výrez a zahnutie do odkvapového lemovania L25.205R LW25.205R voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ25.205R voliteľné: výrez a zahnutie do odkvapového lemovania L25.205T25 LW25.205T25 voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ25.205T25 voliteľné: výrez a zahnutie do odkvapového lemovania L25.205T58 LW25.205T58 voliteľné: vyrezanie kvôli zahnutiu lamely do odkvapového lemovania LWZ25.205T58 voliteľné: výrez a zahnutie do odkvapového lemovania POZOR: Vzhľadom ku konštrukcii strešných panelov sa môže vyskytnúť tzv. vlnenie plechov na povrchu. Je to prirodzený jav pri tomto type výrobkov. Strešné panely LAMBDA zhrnutie Kód Výška drážky výrez kvôli zahnutiu nevzťahuje sa (Kód) výrez a zahnutie (Kód) efektívna šírka celková šírka Prelisy tlmiaca vrstva Soundcontrol [voliteľné] Hrúbka plechu Max. dĺžka tabule L38.490P 38 mm LW38.490P LWZ38.490P 490 mm ~522 mm bez prelisov LWZ38.490P 0,5 0,7 [mm] mm L38.490R 38 mm LW38.490R LWZ38.490R 490 mm ~522 mm dvojitý zaoblený LWZ38.490R 0,5 0,7 [mm] mm L38.490T25 38 mm LW38.490T25 LWZ38.490T mm ~522 mm dvojitý trapézový šír. 25 mm LWZ38.490T25 0,5 0,7 [mm] mm L38.490T58 38 mm LW38.490T58 LWZ38.490T mm ~522 mm jednoduchý trapézový šír. 58 mm LWZ38.490T58 0,5 0,7 [mm] mm L38.283P 38 mm LW38.283P LWZ38.283P 283 mm ~314 mm bez prelisov LWZ38.283P 0,5 0,7 [mm] mm L38.283R 38 mm LW38.283R LWZ38.283R 283 mm ~314 mm jednoduchý zaoblený LWZ38.283R 0,5 0,7 [mm] mm L38.283T25 38 mm LW38.283T25 LWZ38.283T mm ~314 mm jednoduchý trapézový šír. 25 mm LWZ38.283T25 0,5 0,7 [mm] mm L38.283T58 38 mm LW38.283T58 LWZ38.283T mm ~314 mm jednoduchý trapézový šír. 58 mm LWZ38.283T58 0,5 0,7 [mm] mm L25.515P 25 mm LW25.515P LWZ25.515P 515 mm ~547 mm bez prelisov nevzťahuje sa 0,5 [mm] mm L25.515R 25 mm LW25.515R LWZ25.515R 515 mm ~547 mm dvojitý zaoblený nevzťahuje sa 0,5 [mm] mm L25.515T25 25 mm LW25.515T25 LWZ25.515T mm ~547 mm dvojitý trapézový šír. 25 mm nevzťahuje sa 0,5 [mm] mm L25.515T58 25 mm LW25.515T58 LWZ25.515T mm ~547 mm jednoduchý trapézový šír. 58 mm nevzťahuje sa 0,5 [mm] mm L25.306P 25 mm LW25.306P LWZ25.306P 306 mm ~337 mm bez prelisov nevzťahuje sa 0,5 [mm] mm L25.306R 25 mm LW25.306R LWZ25.306R 306 mm ~337 mm jednoduchý zaoblený nevzťahuje sa 0,5 [mm] mm L25.306T25 25 mm LW25.306T25 LWZ25.306T mm ~337 mm jednoduchý trapézový šír. 25 mm nevzťahuje sa 0,5 [mm] mm L25.306T58 25 mm LW25.306T58 LWZ25.306T mm ~337 mm jednoduchý trapézový šír. 58 mm nevzťahuje sa 0,5 [mm] mm L25.205P 25 mm LW25.205P LWZ25.205P 205 mm ~236 mm bez prelisov nevzťahuje sa 0,5 [mm] mm L25.205R 25 mm LW25.205R LWZ25.205R 205 mm ~236 mm jednoduchý zaoblený nevzťahuje sa 0,5 [mm] mm L25.205T25 25 mm LW25.205T25 LWZ25.205T mm ~236 mm jednoduchý trapézový šír. 25 mm nevzťahuje sa 0,5 [mm] mm L25.205T58 25 mm LW25.205T58 LWZ25.205T mm ~236 mm jednoduchý trapézový šír. 58 mm nevzťahuje sa 0,5 [mm] mm 33

34 Trapézové plechy sú výrobky, ktoré si vďaka svojim univerzálnym vlastnostiam nachádzajú široké uplatnenie v stavebníctve. Osvedčujú sa ako strešná krytina, ako aj opláštenie fasád počnúc najmenšími objektmi (garáže, prístrešky) a veľkoplošnými výrobnými halami či obchodnými centrami končiac. Naša ponuka zahŕňa širokú škálu výrobkov, od úspornejších riešení až po vysoké konštrukčné profily s parametrami, ktoré ich umožňujú využiť aj pri tých najnáročnejších priemyselných aplikáciách. 7 Technické parametre [v mm] Trapézový plech T- Efektívna šírka 1177 Celková šírka ~1210 Výška profilu 7,0 Hrúbka plechu 0,5 1,0 Maximálna dĺžka tabule 6000 Strešná verzia [T7D] Fasádna verzia [T7E] Efektívna šírka 1177 Efektívna šírka 1177 Trapézový plech T- 14 Technické parametre [v mm] Efektívna šírka 1100 Celková šírka ~1140 Výška profilu 12 Hrúbka plechu 0,5 0,6 Maximálna dĺžka tabule 8000 Strešná verzia [T14D] Fasádna verzia [T14E] Efektívna šírka 1100 Efektívna šírka 1100 Trapézový plech T- 18 Technické parametre [v mm] Efektívna šírka 1075 Celková šírka ~1125 Výška profilu 17,3 Hrúbka plechu 0,5 0,75 Maximálna dĺžka tabule 8000 Strešná verzia [T18D] 101,4 Fasádna verzia [T18E] 134, , , , ,4 Efektívna šírka 1075 Efektívna šírka 1075 Na našej webovej stránke sme umiestnili aj tabuľky zaťaženia a technické listy pre všetky profily trapézového pechu v našej ponuke. Trapézové plechy 34

35 Trapézový plech T-18 ECO Technické parametre [v mm] Efektívna šírka 1125 Celková šírka ~1173 Výška profilu 17 Strešná verzia [T18E-D] Fasádna verzia [T18E-E] Hrúbka plechu 0,5 0, , , ,5 Maximálna dĺžka tabule , Efektívna šírka 1125 Efektívna šírka 1125 Trapézový plech T-35 Strešná verzia [T35D] Fasádna verzia [T35E] Technické parametre [v mm] Efektívna šírka 1035 Celková šírka ~1070 Výška profilu 34 Hrúbka plechu 0,5 1,0 Maximálna dĺžka tabule Efektívna šírka 1035 Efektívna šírka 1035 Trapézový plech T-35 Strešná verzia [T35E-D] ECO Fasádna verzia [T35E-E] Technické parametre [v mm] Efektívna šírka 1080 Celková šírka ~1120 Výška profilu 34 Hrúbka plechu 0,5 1,0 Maximálna dĺžka tabule Efektívna šírka 1080 Efektívna šírka 1080 Príslušenstvo systému pre trapézové plechy v strešnej verzii: tesnenia hrebenáča a odkvapu; pochôdzny systém; presvetľujúci PVC profil; ventilačný prestup. Trapézové plechy Pri všetkých profiloch trapézového plechu môžeme použiť vrstvu proti kondenzácii. Takáto vrstva pohlcuje kondenzát a zabraňuje prieniku vlhkosti neizolovanými povrchmi. 35

36 Trapézový plech T- 50 dekoračný povlak verzia T50E Technické parametre [v mm] Efektívna šírka 1055 Hrúbka plechu 0,5 1,0 Celková šírka ~1100 Maximálna dĺžka tabule Výška profilu ,7 37, ,7 Efektívna šírka 1055 dekoračný povlak verzia T50D Trapézový plech T- 55 dekoračný povlak verzia T55E Technické parametre [v mm] Efektívna šírka 1020 Hrúbka plechu 0,5 1,0 Celková šírka ~1054 Maximálna dĺžka tabule Výška profilu ,5 50 Efektívna šírka 1020 dekoračný povlak verzia T55D Trapézový plech T- 62 dekoračný povlak verzia T62E Technické parametre [v mm] Efektívna šírka 984 Hrúbka plechu 0,6 1,25 Celková šírka ~1015 Maximálna dĺžka tabule Výška profilu dekoračný povlak verzia T62D Efektívna šírka 984 Perforovanie Ponúkame perforovanie trapézových plechov. Podrobnosti (tvar, veľkosť, rozmiestnenie otvorov a ďalšie) sú dohadované individuálne s obchodným oddelením. Trapézové plechy 36

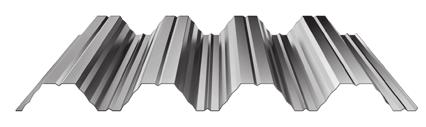

37 NOVINKA II štvrťrok 2017 Trapézový plech T- 80 dekoračný povlak verzia T80E Technické parametre [v mm] Efektívna šírka 1120 Hrúbka plechu 0,6 1,5 Celková šírka ~1154 Maximálna dĺžka tabule Výška profilu Efektívna šírka 1120 dekoračný povlak verzia T80D Trapézový plech T- 90 dekoračný povlak verzia T90E Technické parametre [v mm] Efektívna šírka 945 Hrúbka plechu 0,6 1,5 Celková šírka ~985 Maximálna dĺžka tabule Výška profilu Efektívna šírka 945 dekoračný povlak verzia T90D Trapézový plech T- 135 NOVINKA II štvrťrok 2017 dekoračný povlak verzia T135E Technické parametre [v mm] Efektívna šírka 930 Hrúbka plechu 0,7 1,5 Celková šírka ~974 Maximálna dĺžka tabule Výška profilu dekoračný povlak verzia T135D Efektívna šírka

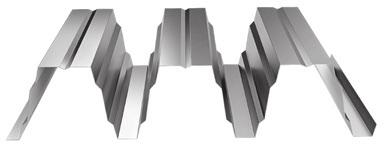

38 Trapézový plech T- 153 Technické parametre [v mm] Efektívna šírka 840 Hrúbka plechu 0,7 1,5 Celková šírka ~880 Maximálna dĺžka tabule Výška profilu 155 dekoračný povlak verzia T153E Efektívna šírka 840 dekoračný povlak verzia T153D Trapézový plech T- 160 Technické parametre [v mm] Efektívna šírka 750 Hrúbka plechu 0,75 1,5 Celková šírka ~790 Maximálna dĺžka tabule Výška profilu 161,5 dekoračný povlak verzia T160E Efektívna šírka 750 dekoračný povlak verzia T160D 38

39 SOUNDCONTROL povlak pohlcujúci hluk SOUNDCONTROL na oceľových strešných a fasádových krytinách výrazne zlepšuje protihlukovú izoláciu objektu. V dôsledku je redukovaný hluk spôsobený zrážkami na krytine, a tak isto šírenie zvuku vnútri objektu. Krytiny s povlakom SOUNDCONTROL nájdu uplatnenie v objektoch všetkého druhu, ktoré vzhľadom k veľkosti alebo určeniu vyžadujú vysoký akustický štandard napr.: vo výrobných, športových a poľnohospodárskych halách alebo v obytnej zástavbe. Vzhľadom k výrobným absorpčným vlastnostiam, povlak SOUNDCONTROL môže tiež plniť rolu antikondenzačnej membrány. Montážne pokyny a požiadavky pre ventiláciu objektu sú rovnaké ako v prípade nižšie popísaného antikondenzačného povlaku DR!PSTOP. DR!PSTOP antikondenzačná vrstva Kondenzácia vodnej pary je jav vznikajúci na neizolovaných oceľových strešných krytinách. Môže viesť k vzniku konkrétnych problémov, napr. vzniku korózie, vlhkosti v podkroví alebo poškodeniu materiálov, ktoré sa nachádzajú pod strechou. Spoločnosť BLACHPROFIL 2 ponúka jednoduché, úsporné, no napriek tomu efektívne riešenie problému kondenzácie pár: aplikáciu antikondenzačnej vrstvy povlaku DR!PSTOP. Jedná sa o samolepiacu membránu určenú na prilepenie na spodnú stranu plechu. Hlavné prednosti aplikácie tejto technológie sú nasledovné: absorpcia vlhkosti, ktorá vzniká na vnútornej strane strechy v dôsledku kondenzácie vodných pár; dodatočná ochrana proti korózii (najmä v budovách s aktívnym chemickým prostredím, napríklad v maštaliach, stajniach a podobne); vyššia odolnosť ako u štandardných izolácií a parozábran, nepodlieha degradácii, je odolná proti pretrhnutiu; ľahko sa čistí štandardnými prostriedkami (hadica alebo tlaková umývačka); zvýšenie stupňa protihlukovej izolácie krytiny; nehorľavosť, odolnosť proti baktériám. Antikondenzačný povlak sa aplikuje na pás plochého plechu pred tvarovaním. Zaistí sa tým ideálna priľnavosť po celom povrchu strešnej krytiny. Použitie Antikondenzačná vrstva DR!PSTOP si uplatnenie nachádza v rôznych stavbách s kovovou strešnou krytinou. Spomedzi všetkých môžeme uviesť bytovú výstavbu, priemyselné a športové objekty, hospodárske budovy a rôzne prístrešky a zastrešenia (napr. čerpacie stanice). Z plechu s povlakom DR!PSTOP vyrábame ľubovoľný profil plechovej škridlovej alebo trapézovej krytiny z našej produktovej ponuky. V prípade strešných panelov namontovaných na latách odporúčame použitie povrchovej úpravy SOUNDCONTROL. 2 Pokyny k montáži Počas montáže je nevyhnutné odstrániť antikondenzačný povrch DR!PSTOP na tých miestach, ktoré neumožňujú prienik vlhkého vzduchu. Týka sa to predovšetkým: 1. Častí krytiny nachádzajúcich sa priamo nad stenou a za plášťom budovy; 2. Miesta spojov jednotlivých dielov v prípade, že sa krytina skladá z viacerých navzájom spájajúcich sa častí. 1 39

40 Vlastnosti K procesu kondenzácie vodných pár dochádza vo chvíli, keď poveternostné podmienky dosahujú rosný bod, čiže teplotu a vlhkosť, pri ktorých sa vodná para vo vzduchu začínajú zrážať. Zvyčajne sa to deje pri západe slnka. V noci kondenzujúca vodná para odkvapkáva z neizolovanej krytiny. Antikondenzačná vrstva je membrána so špeciálne navrhnutými vreckami, ktoré na jednej strane zadržiavajú vlhkosť a predchádzajú tým odkvapkávaniu kondenzovanej vodnej pary a na druhej strane izolujú strešnú krytinu proti priamemu styku s vodou. Vlhkosť sa počas dňa odparí z vrstvy späť do atmosféry. Vo večerných hodinách spôsobuje prechod rosným bodom zrážanie vodných pár na vnútorných častiach strešnej krytiny. V nočných hodinách vrstva DR!PSTOP kondenzovanú paru absorbuje a zadržiava. To zabraňuje odkvapkávaniu vody, ku ktorému dochádza pri nechránených krytinách. Antikondenzačná vrstva počas dňa odparí vlhkosť. V prípade väčšej zástavby môže byť tento jav umocnený pôsobením teplotného rozdielu vnútri budova ostáva teplá, zatiaľ čo zvonka budovy teplota rýchlo klesá. Vlastnosti tepelnej vodivosti oceľových strešných krytín majú za následok silnú kondenzáciu vodných pár z teplej miestnosti na vnútornej strane strechy. DR!PSTOP zaručuje účinnú ochranu strešnej krytiny a materiálov pod ňou zastavením procesu zrážania pár. Podmienkou správneho fungovania membrány DR!PSTOP je zabezpečenie dobrej ventilácie budovy. Vzhľadom k tomu, že vlhký vzduch je ľahší ako suchý vzduch, vlhký vzduch sa hromadí pod strechou. Na to, aby mohla antikondenzačná vrstva uvoľniť vlhkosť počas dňa je potrebný odvod vlhkého vzduchu. Túto skutočnosť je potrebné zohľadniť pri projektovaní strechy. Jedným z riešení ventilácie strechy budovy sú pokyny stanovené normou DIN Správna ventilácia komín zaisťuje odvod vlhkého +! vzduchu. Nesprávna ventilácia vlhký vzduch nie je odvádzaný von. UPOZORNENIE! Spojenie je trvalé. Materiál DR!PSTOP nie je možné odstrániť a znova prilepiť. Pri použití DR!PSTOP na krytinách hospodárskych budovy sa odporúča aspoň raz ročne aplikovať prostriedok proti plesniam. Pri montáži krytiny je potrebné eliminovať vznik kapilárneho javu. Preto treba ručne odstrániť vrstvu DR!PSTOP v oblasti odkvapu a hrebeňa strechy (min. 10 cm odstup). Plechy s antikondenzačnou vrstvou musia tesne priliehať k opore a rámu konštrukcie. Preto musia byť bez ohľadu na typ profilu pripevnené k oporám na každej spodnej vlne. 40

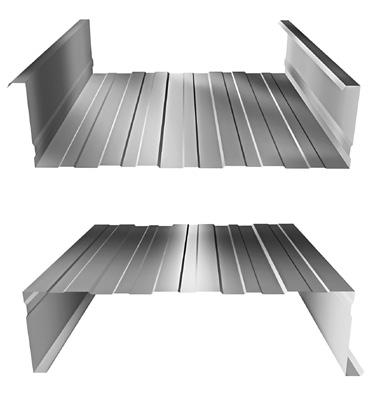

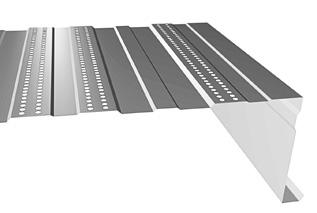

41 Stenové kazety Investície sú často realizované pod silným časovým tlakom. Navyše musia priemyselné objekty spĺňať prísne požiadavky na bezpečnosť, izolačné vlastnosti a podobne. Práve pre takéto úlohy je určená stenová kazeta. Výrobok sa používa ako vnútorný prvok systému opláštenia fasády a vyznačuje sa predovšetkým rýchlou a jednoduchou montážou. K jeho ďalším vlastnostiam patrí vysoká odolnosť a nízka váha. Kazety je možné veľmi ľahko zatepliť izolačným materiálom priamo na stavenisku. Ako vonkajšiu povrchovú úpravu je možné použiť ľubovoľný vertikálne uložený trapézový profil. 600 A1,B1,C1,D1 A,B,C,D A=100 mm, B=130 mm, C=160 mm, D=200 mm A1=98 mm, B1=128 mm, C1=158 mm, D1=198 mm Ponúkame perforovanie stenových kaziet. Podrobnosti (tvar, veľkosť, rozmiestnenie otvorov a ďalšie) sú dohadované individuálne s obchodným oddelením. 41

42 Stenové kazety montáž Stenové kazety sa montujú na oporných stĺpoch [1]. Ak sú vyrobené z ocele, odporúča sa použiť nastreľovanie [3], v ostatných prípadoch sa spojovacie prvky volia individuálne podľa materiálu, z ktorého sú vyrobené stĺpy. Utesňovací pás sa nalepí pozdĺž stĺpov [2], na čelo kazety [5] a medzi kazety [6]. Na zošitie kaziet spájaných vertikálne sa uplatňuje spojovací prvok 4,8 mm x 20 mm [4]. Pri horizontálnom spájaní kaziet [7] je potrebné ponechať odstup ~ 1cm, aby konštrukcia mohla voľne pracovať. [1] [7] [2] [3] [4] [5] [6] Stenová kazeta je súčasťou systému opláštenia fasád PROSYSTHERM ponúkaného spoločnosťou BLACHPROFIL 2. Pri tomto systéme bol použitý inovačný spôsob montáže špeciálnej minerálnej vlny s dvojitou hustotou pri kazetách tak, že ich spoje sú tesne prikryté. Takáto konštrukcia redukuje vznik lineárnych tepelných mostov vo vonkajších stenách, čím minimalizuje tepelné straty. Systém dopĺňa trapézový plech a súprava upevňovacích dielov a tesniacich prvkov. PROSYSTHERM testovaný na tepelnú, hlukovú a požiarnu izoláciu získal potvrdenie o splnení vysokých nárokov v týchto kategóriách. Každý komponent systému má tiež príslušné technické osvedčenia. 42

43 PROSYSTHERM Systém fasádnych krytín v ponuke BLACHPROFIL 2 s názvom PROSYSTHERM predstavuje ideálne riešenie v stavebníctve obchodných, priemyselných a verejných objektov. Uplatnenie vysokokvalitných konštrukčných prvkov systému vytvára efekt synergie. Preto spolupracujeme s poprednými dodávateľmi na trhu: odporúčaným izolačným materiálom sú dosky s dvojitou hustotou z minerálnej vlny značky ROCKWOOL inovatívny produkt s výnimočne priaznivými úžitkovými vlastnosťami, systém spojov a tesniacich prvkov je ďalší komponent, ktorého úlohu nesmieme podceniť; odporúčame produkty SFS INTEC, kotviace riešenia určené na priemyselné použitie. Produkty vyššie uvedených firiem dodávame štandardne ako komponenty systému. PROSYSTHERM sa vďaka tomu ako komplexné jednoducho montovateľné riešenie vyznačuje ideálnymi vlastnosťami v rozsahu tepelnej, akustickej a ohňovzdornej izolácie: krycí plášť tohto systému má triedu NRO (nerozširuje oheň rovnako pri jeho pôsobení vnútri, ako aj zvonku budovy). PROSYSTHERM je súprava niekoľkých veľmi ľahko montovateľných komponentov. Tieto komponenty systému ponúkame v mnohých variantoch (rozmery, materiál, farebné prevedenie). Takáto štruktúra systému umožňuje omnoho voľnejšie prispôsobenie vzhľadu a parametrov krytiny individuálnym potrebám ako v prípade sendvičových dosiek. Produkty môžeme dodať priamo na miesto investície podľa vopred dohodnutého harmonogramu dodávok. Na želanie klienta naše obchodné oddelenie pripraví alternatívne kalkulácie ponuky s prihliadnutím na uplatnenie rôznych výrobkov a odlišných variantov ich spájania. Umožní to vybrať najvýhodnejšie riešenie, ktoré berie do úvahy zadané kritériá. Jednotlivé prvky PROSYSTHERM sú ponúkané na predaj aj samostatne. 43

44 PROSYSTHERM komponenty systému Krycí plášť PROSYSTHERM predstavuje komplexné riešenie založené na oceľových kazetách upevňovaných priamo na podperné stĺpy objektu. Stenové kazety sú zateplené špeciálnym izolačným materiálom minerálnou vlnou so zlepšenými vlastnosťami tepelnej a hlukovej izolácie, ktorej štruktúra zabraňuje usadzovaniu vlny. Z vonkajšej strany je pokrytá trapézovým plechom ľubovoľného profilu. Dodávame komplet špeciálnych upevňovacích materiálov a tesniacich pások. V systéme PROSYSTHERM boli uplatnené novátorské riešenia, o. i. použitie minerálnej vlny s dvojitou hustotou s ryhovaním a dištančné spojovacie kusy. Umožňuje to vyriešiť problémy, ku ktorým dochádza pri tradičných metódach zatepľovania vlnou. PROSYSTHERM zaisťuje: Zníženie efektu tepelných mostov a tým aj účinnejšiu tepelnú ochranu. Zlepšenie zvukovej izolácie. Optimálne využitie priestoru na izoláciu. Použitie vlny s dvojitou hustotou predchádza jej osadzovaniu. Popri vysokých očakávaniach ohľadne montážnych riešení a estetického výrazu kladie moderné stavebníctvo požiadavky aj na funkčnosť krycích plášťov. Týka sa to najmä parametrov tepelnej a hlukovej izolácie a požiarnej odolnosti steny. Riešenie PROSYSTHERM spoločnosti BLACHPROFIL 2 bolo v tejto oblasti podrobené detailným skúškam. Dosiahnuté výsledky potvrdzujú vysokú účinnosť systému. Krytina zaisťuje významné úžitkové vlastnosti a vysokú bezpečnosť. 44

45 Výsledky skúšok tepelnej izolácie Hodnoty súčiniteľu prestupu tepla pri priehradkách boli stanovené s použitím metód výpočtov podľa noriem: EN ISO Tepelné mosty v budovách pozemných stavieb. Tepelné toky a povrchové teploty. Časť 1: Všeobecné metódy. EN ISO Tepelné mosty v budovách pozemných stavieb. Tepelné toky a povrchové teploty. Časť 2: Lineárne tepelné mosty. EN ISO Stavebné konštrukcie. Tepelný odpor a súčiniteľ prechodu tepla. Výpočtová metóda. Rozloženie izoterm v priereze zloženia kaziet. [ º C] [ º C] 1,00 0,95 0,90 0,85 0,80 0,75 0,70 0,65 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 1,00 0,95 0,90 0,85 0,80 0,75 0,70 0,65 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Súčiniteľ prestupu tepla pri stene PROSYSTHERM postavenej z: a) oceľovej kazety 600/100 hr. 0,75 mm izolovanej doskami z kamennej minerálnej vlny STALROCK MAX (hr. 160 mm) a obloženej fasádnym oceľovým plechom T-35 s hr. 0,5 mm UC = 0,267 W/m 2 K. b) oceľovej kazety 600/130 hr. 0,75 mm izolovanej doskami z kamennej minerálnej vlny STALROCK MAX (hr. 170 mm) a obloženej fasádnym oceľovým plechom T-35 s hr. 0,5 mm UC = 0,284 W/m 2 K. c) oceľovej kazety 600/130 hr. 0,75 mm izolovanej doskami z kamennej minerálnej vlny STALROCK MAX (hr. 190 mm) a obloženej fasádnym oceľovým plechom T-35 s hr. 0,5 mm UC = 0,242 W/m 2 K. d) oceľovej kazety 600/160 hr. 0,75 mm izolovanej doskami z kamennej minerálnej vlny STALROCK MAX (hr. 200 mm) a obloženej fasádnym oceľovým plechom T-35 s hr. 0,5 mm UC = 0,261 W/m 2 K. 45

46 Výsledky skúšok nepriezvučnosti Charakteristická hluková izolačná schopnosť podľa EN Frekvencia f [Hz] R 1/3 oktávy [db] Index podľa EN ISO Charakteristická hluková izolačná schopnosť R, db Rozsah frekvencie podľa: referenčnej krivky (EN ISO 717-1) Nameraná charakteristika Frekvencia: f, Hz Skúšobná metóda/procedúra podľa: Normy EN Akustika. Meranie zvukovoizolačných vlastností budov a stavebných konštrukcií. Laboratórne meranie vzduchovej nepriezvučnosti stavebných konštrukcií. Skúšobné procedúry: LA 1:2000. Laboratórne meranie vzduchovej nepriezvučnosti stavebných konštrukcií. Indexy boli vypočítané podľa normy EN ISO 717. Akustika. Hodnotenie zvukovej izolácie stavebných konštrukcií a v budovách. Vzduchová nepriezvučnosť. Výsledky skúšok požiarnej odolnosti Klasifikácia požiarnej odolnosti: Dosiahnutá požiarna trieda steny spĺňa požiadavky na budovy v triede B. Skúšobná metóda/procedúra podľa: Norma EN (U). Klasifikácia požiarnych charakteristík stavebných výrobkov a prvkov stavieb. Časť 2: Klasifikácia využívajúca údaje zo skúšok požiarnej odolnosti (okrem ventilačných zariadení). Správa LP /07 zo skúšky požiarnej odolnosti krycieho plášťa systém PROSYSTHERM spoločnosti BLACHPROFIL 2. 46

47 Stenové kazety vnútornú časť fasádneho systému PROSYSTHERM tvoria stenové kazety. Montujú sa priamo na konštrukčné piliere pomocou špeciálneho nastreľovacieho systému. Medzi jednotlivými kazetami aj medzi kazetami a prvkami nosnej konštrukcie sa používa tesnenie. Prednosti kaziet: vysoká odolnosť; nízka hmotnosť; jednoduchá a rýchla montáž. Podrobné informácie o ponúkaných stenových kazetách sú dostupné v danom technickom liste výrobku. Minerálna vlna minerálnou vlnou je možné vďaka jej vlastnostiam veľmi ľahko zatepliť stenu vytvorenú z oceľových kaziet. Môžu to urobiť aj osoby, ktoré nie sú odborníkmi, a to priamo na stavbe bez potreby nástrojov. Jej podstatnou vlastnosťou, ktorá minimalizuje tepelné straty, je špeciálna drážka umožňujúca montáž vlny spôsobom, ktorý tesne prikryje spoje kaziet. Prednosti ponúkanej minerálnej vlny s dvojitou hustotou: vysoká tepelná izolácia; nehorľavosť a odolnosť proti požiaru; vysoká zvukotesnosť; priepustnosť pár; odolnosť proti vlhkosti; jednoduchá a rýchla montáž. Trapézový plech vonkajšia krytina je vyrobená z trapézového plechu. Existuje možnosť použitia ľubovoľného profilu trapézového plechu z našej ponuky. Trapézové plechy sa na kazety montujú pomocou špeciálnych skrutiek. Dodatočne je možné použiť membránu medzi profilom a vlnou. Podrobné informácie o ponúkaných trapézových plechoch sú dostupné v daných technických listoch výrobku. Ostatné súčasti systému špeciálne upevňovacie a utesňovacie prvky fasádneho systému PROSYSTHERM umožňujú jeho presnú a rýchlu montáž. Vlastnosti ponúkaných spojovacích prvkov, priechodných klincov a tesnení zaručujú zachovanie všetkých úžitkových parametrov systému. Samozávrtné dištančné spojovacie prvky udržujú stály odstup 40 mm medzi základom stenových kaziet a vonkajším obložením z trapézového plechu. Umožňuje to plne využiť izolačné vlastnosti minerálnej vlny po celú dobu používania. 47

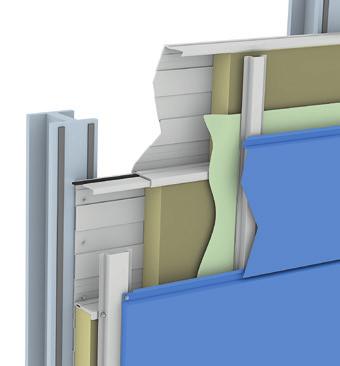

48 PROSYSTHERM profilová schéma Oporné stĺpy Tesnenie Stenová kazeta (4 šírkové varianty) Minerálna vlna s dvojitou hustotou Spojovací prvok 4,8 x 20 mm Dištančný spojovací prvok 5,5 x 63 mm Trapézový plech Tesnenie Nastreľovací klinec (min. 2 na stranu kazety) Spájanie kaziet po dĺžke Pohľad z boku Pohľad zhora Tradičný systém štandardná izolácia minerálnou vlnou: Nasledujúca schéma predstavuje najčastejšie problémy, ktoré sa objavujú pri tradičných metódach zatepľovania minerálnou vlnou. Novátorské komponenty systému PROSYSTHERM umožňujú vďaka svojim jedinečným vlastnostiam vyhnúť sa všetkým nižšie uvedeným problémom. Výskyt efektu tepelného mostu spôsobujúceho premŕzanie Prenos vibrácií (nízka akustická izolácia) Neúplné využitie priestoru na izoláciu Usadzovanie vlny 48

49 Fasádne kazety Fasádne obklady pozostávajú z oceľových kaziet a svoje využitie nachádzajú predovšetkým v priemyselnom stavebníctve, ako aj pri výstavbe kancelárskych, obchodných a verejných priestorov. Vďaka modernému dizajnu a možnosti použitia materiálov rôznorodých štruktúr a farieb môžeme projektu jednoducho vdýchnuť také vlastnosti ako sú reflexívnosť, symetria a proporcionálnosť a dosiahnuť tak želaný estetický efekt. Navyše elasticita prináša široké možnosti prispôsobenia dĺžky a šírky pokrytia a spojov. Univerzálnosť fasádnych kaziet je navyše znásobená jednoduchosťou spájania jednotlivých prvkov s inými materiálmi umiestnenými v oblasti fasády. Vďaka tomu sú kazety skvele využiteľné pri rafinovaných a novátorských architektonických projektoch. Dokonalé technické a mechanické parametre fasádnych kaziet spĺňajú tie najprísnejšie kritériá moderného stavebníctva. Rozmer B (šírka pokrytia) od 265 do 800 mm Rozmer A (dĺžka pokrytia) od 240 do 3000 mm Prierez horizontálne spojenie Rozmer B Rozmer B Rozmer C Škára mm Prierez vertikálne spojenie Rozmer A Rozmer A Rozmer D Škára mm Perforácia Ponúkame možnosť perforácie krytiny v širokej škále rozmerov a tvarov. Podrobnosti sa stanovujú individuálne s obchodným oddelením. Rozmer G 30 mm Rozsahy rozmerov fasádnych panelov [mm] Rozsah hrúbky plechov (t) Dĺžka pokrytia (rozmer A) Šírka pokrytia (rozmer B) Šírka spoja horizontálne (rozmer C) Šírka spoja vertikálne (rozmer D) Hrúbka (hĺbka) kazety (rozmer G) 1,00 1,50 od 240 do 3000 od 265 do 800 od 10 do 30 od 10 do

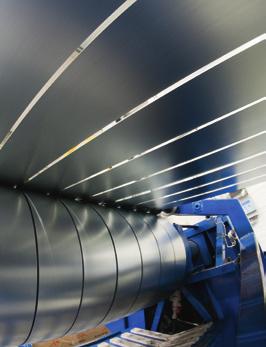

50 Vďaka použitiu fasádnych kaziet môžeme ľahko vytvoriť estetickú fasádu vyznačujúcu sa dlhou životnosťou. Môžu sa použiť na celú budovu, prípadne len na zvolených reprezentačných častiach ako je predná fasáda či kancelárske priestory objektov. Použitie netypických materiálov a tvarov na jednotlivé časti fasády je v súčasnom stavebníctve veľmi populárnym a často využívaným riešením. Pri takýchto projektoch sú fasádne kazety, aj vďaka širokej palete farieb a rozmerov, ideálnou voľbou. S cieľom zachovania estetickosti a funkčnosti fasády ponúkame aj rohové systémové prvky a úpravu podľa individuálnych potrieb. Výhodou cloniacich skladaných stien vyhotovených pomocou fasádnych kaziet je rýchla a pomerne jednoduchá montáž. Kazety sú vhodné pre všetky typy stien zavesené na podkonštrukcii, ktorá predstavuje oceľový rošt vyrobený z profilovej ocele Omega 30/90. Kazety sa na takúto konštrukciu pripevňujú cez podlhovasté otvory, ktoré umožňujú vyrovnávanie zaťaženia. Keďže sú profily Omega 30/90 základom pre vertikálne spájanie kaziet, vyrábajú sa z takého istého materiálu ako kazety, čo zaručuje efekt uceleného povrchu. S cieľom dodatočného utesnenia sa používajú profily Omega 30/50. Horizontálne spájanie kaziet funguje na princípe zámku, vďaka adekvátne vytvarovaným horným a dolným okrajom fasádnych kaziet. oporný stĺp profil Omega 30/90 oceľová stenová kazeta tesniaci profil Omega 30/50 vetroizolačná fólia tesnenie spájací element (nastreľovací kolík alebo závrtka) samovŕtacie spájacie elementy samovŕtacie spájacie elementy fasádna kazeta minerálna vlna tepelná izolácia Kazety sa pripevňujú na profil typu Omega. V miestach spojov jednotlivých kaziet sa používajú profily Omega 30/90 vyrobené z takého istého materiálu ako kazety. Dodatočne možno použiť tesniaci profil Omega 30/50 vyrobený z oceľového plechu (po ukončení montáže nie je viditeľný). Profil Omega 30/90 Profil Omega 30/

51 Fasádne panely K hlavným výhodám fasádnych panelov patrí jednoduchá a rýchla montáž a pružnosť uľahčujúca prispôsobenie krytu k tvaru fasády. Tento produkt sa skvele osvedčil aj pri spájaní jednotlivých prvkov s inými typmi obkladov na fasáde ako napríklad fasádne kazety, prípadne panely so stojatou drážkou LAMBDA, čo zaručuje atraktívny vizuálny efekt. V spojení so širokou škálou farieb a štruktúr povrchov tak možno dosiahnuť realizáciu naozaj originálnych fasádnych projektov. 20 mm rozmer A rozmer A 800 mm 6000 mm Škára = 15 mm rozmer B (efektívna šírka pokrytia) mm rozmer B mm rozmer B mm S cieľom rozloženia záťaže vznikajúcej v dôsledku tepelnej rozťažnosti materiálu, je potrebné pri montáži panelov zohľadniť priehyb čelného povrchu (vypuklosť). Rozsahy rozmerov fasádnych panelov [mm] Rozsah hrúbok plechu Dĺžka pokrytia Účinná šírka Celková šírka 0,7 1, Účinná šírka so špárou 15 mm Celková šírka o špárou 15 mm Existuje možnosť výroby neštandardných panelov. Podrobnosti musia byť dohodnuté individuálne s obchodným oddelením. 51

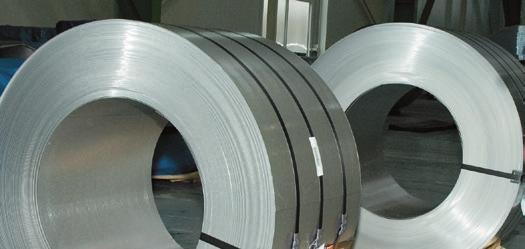

52 Ploché plechy Dodávame nízko a vysoko ušľachtilý oceľový materiál používaný na výrobu širokej škály výrobkov. Disponujeme linkou na rezanie a strihanie plochých plechov a vinutie zvitkov. Plechové tabule skladom: pozinkované plechy: 0,50 mm x 1000 mm x 2000 mm 0,50 mm x 1250 mm x 2000 mm 0,60 mm x 1250 mm x 2000 mm 0,70 mm x 1250 mm x 2000 mm 0,80 mm x 1250 mm x 2000 mm 1,00 mm x 1250 mm x 2000 mm plechy Aluzinc: 0,50 mm x 1250 mm x 2000 mm 0,70 mm x 1250 mm x 2000 mm 1,00 mm x 1250 mm x 2000 mm poťahované plechy: 0,50 mm x 1250 mm x 2000 mm 0,70 mm x 1250 mm x 2000 mm 1,00 mm x 1250 mm x 2000 mm Ďalšie veľkosti tabúľ a tabiel a ďalšie hrúbky plechov sú dostupné na individuálnu objednávku. Parametre dostupné pri individuálnych objednávkach sa dojednávajú priamo s obchodným oddelením. Ponúkame perforáciu plochých plechov. Podrobnosti (tvar, veľkosť, rozmiestnenie otvorov a ďalšie) sú dohadované individuálne s obchodným oddelením. 52

53 Výrobný program Pred rezaním plechu ho môžeme opatriť ochrannou fóliou alebo antikondenzačnou vrstvou. Vstupné parametre Maximálna hmotnosť zvitkov Maximálna šírka pásu Hrúbka plechu 10 T 1500 mm 0,4 3,0 mm Prevíjanie zvitkov bez rozrezávania. Technické parametre* Maximálna hmotnosť zvitkov Maximálna šírka pásu Hrúbka plechu 10 T 1500 mm 0,4 2,0 mm Priečne rezanie na tabule a tably podľa individuálnych požiadaviek Technické parametre* Hrúbka plechu Minimálna veľkosť tably 0,4 3,0 mm 70 mm x 100 mm Maximálna dĺžka tabule: 6000 mm Pozdĺžne rezanie na pásy podľa individuálnych požiadaviek. Technické parametre* Hrúbka plechu Minimálna šírka pásu 0,4 3,0 mm 70 mm * Uvedené údaje sa týkajú vsádzkového materiálu z ponuky BLACHPROFIL 2. Určenie parametrov pre vlastný materiál si vyžaduje konzultáciu s obchodným oddelením. Pri prevíjaní a pozdĺžnom rezaní bez zásahu do šírky vsádzky platia tolerancie podľa noriem pre hutníctvo: tolerancia rozmerov a tvaru: EN 10143; kovové vrstvy a kvalita povrchu: EN 10326, EN 10327; organické vrstvy a kvalita povrchu: EN

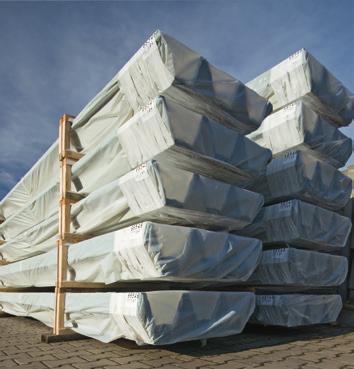

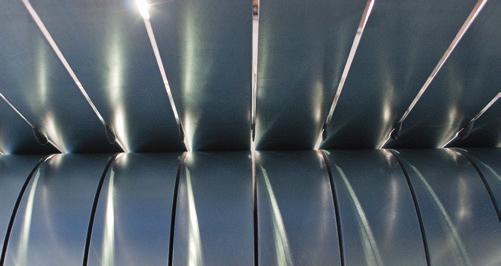

54 Balenie Spracovaný materiál je profesionálne zabezpečený a skladovaný. Pozdĺžne rezané zvitky sú skladované vo vertikálnej polohe na stojane a zväzované oceľovými pásmi alebo zabezpečené stretch fóliou. Triedenie a balenie formátov plechov je prispôsobené individuálnym požiadavkám podľa pokynov. Zabezpečenie druhy fólie Na zabezpečenie ochrany plechu je na prianie klienta plech potiahnutý ochrannou fóliou. Štandardne používame fóliu v zložení individuálne zvolenom pre danú vrstvu plechu: druh a hrúbka vrstvy lepidla aj fólie boli na základe skúšok stanovené tak, aby zabezpečili zodpovedajúcu priľnavosť a pri sťahovaní nepoškodili kryciu vrstvu. Ponúkame fólie s najrôznejšími parametrami, ktoré môžeme voliť individuálne s ohľadom na: Lepidlo: vodné POZOR! reaguje s vlhkosťou, možné stopy na povrchu ochrannej vrstvy. riedidlové nedochádza k vyššie uvedeným problémom. Priepustnosť svetla: Krycie a transparentné fólie Odolnosť proti UV žiareniu: 1 až 12 mesiacov. Hrúbka fólie: µm Kondenzácia vodných pár: Antikondenzačná vrstva. Použitie: Univerzálne fólie určené pre daný druh vrstvy a na špeciálne použitie, napríklad na laserové rezanie. 54

55 Klampiarske výrobky ZÁVETERNÁ LIŠTA I *dostupná je tiež verzia bez pozdĺžneho pretlačenia 15 ZÁVETERNÁ LIŠTA II SNEHOVÝ ZACHYTÁVAČ OPLECHOVANIE STENY I OPLECHOVANIE STENY II PREDLŽOVACÍ DIEL ZÁVETERNEJ LIŠTY 15 ODKVAPOVÝ PLECH I 60 ODKVAPOVÝ PLECH II ÚŽĽABIE OBLÝ HREBENÁČ TRAPÉZOVÝ HREBENÁČ UKONČOVACÍ DIEL OBLÉHO HREBENÁČA / OBLÝ HREBENÁČ R 80 PODPERA NA HREBENÁČE ODKVAPOVÉ LEMOVANIE SPOJKA PANELOV použitie len pri verzii bez prelisov [P] PARAPET 10 Okrem štandardných vyššie uvedených klampiarskych výrobkov môžeme vyhotoviť klampiarske výrobky alebo parapet na individuálnu objednávku. Máme možnosť vyhotovenia dielov v dĺžke do 6 m

56 Farebné odtiene Štandardná hrúbka plechu predstavuje 0,5 mm [0.6] materiál je dostupný aj v hrúbke plechu 0.6 mm [0.8] materiál je dostupný aj v hrúbke plechu 0.8 mm [0.7] materiál je dostupný aj v hrúbke plechu 0.7 mm [1.0] materiál je dostupný aj v hrúbke plechu 1.0 mm METALICKÉ TRIEDA PREMIUM TRIEDA PLUS TRIEDA STANDARD Pozink MAT 35 ZM TKep 11 TKep 23 TKep 24 TKep 28 TKep 31 TKep 32 TKep 33 TKep 750 ICE COVER ZM ICep 11 [0.6] [0.7] [0.8] [1.0] POLYESTER STANDARD RAL 1002 RAL 6020 RAL 6029 RAL 7016 RAL 7024 RAL 7035 RAL 8004 RAL 8017 RAL 8019 RAL 8023 RAL 9002 RAL 9005 [0.6] [0.7] [1.0] RAL 9006 METALICKÉ HERCULIT ICep 23 GRANITE Storm [0.7] [0.7] [1.0] RAL 9007 RAL 9010 [0.7] RAL 1015 RAL 1021 RAL 3000 RAL 3005 RAL 3009 RAL 3011 RAL 5008 RAL 5010 RAL 6005 [0.7] [0.7] [0.7] [0.7] [0.6] [0.7] MAT 35 STANDARD [0.7] ALUZINC TK 11 TK 23 TK 24 TK 27 TK 28 TK 31 TK 32 TK 33 TK 750 [1.0] RAL 3009 RAL 7016 RAL 8004 RAL 8017 RAL 9005 ICep 28 ICep 32 ICep 33 ICep 750 [0.7] COLORCOAT HPS200 Ultra [0.7] RAL 6011 PUR 23 PUR 31 PUR 33 PUR 750 Anthracite Burano [HPS 23] [HPS 28] HLINÍK AL 24 AL 31 AL 33 Vandyke brown [HPS32] Black [HPS 33] Terracotta [HPS 750] NOVINKA NOVINKA Plechy s povlakom, v prevedení imitujúcom drevo [0.7] SP35 Wood Golden Oak 4 3D [35 µm] Plechové tabule Marker Board Chalkboard Na individuálnu objednávku navyše dodávame aj atypické odtiene a vrstvy mimo uvedenej vzorkovnice. Technológia tlače neumožňuje verné zachovanie farieb, preto je potrebné tieto farby považovať za orientačné. 56

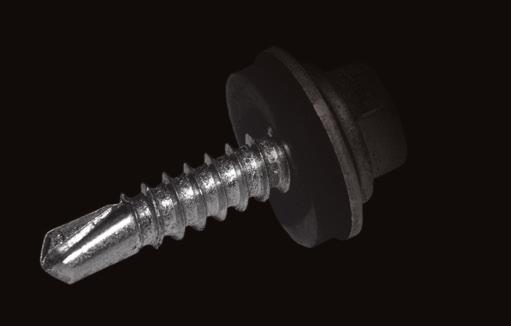

57 Príslušenstvo Ponuku našich výrobkov dopĺňa príslušenstvo. Umožňuje profesionálnu montáž a zabezpečenie strechy alebo fasády. V stálom predaji máme vysoko kvalitné výrobky renomovaných spoločností: pásy (tiež rozpínavé), tesnenia, upevňovacie prvky, pokrývačské silikóny, ventilačné prestupy, tesniace manžety, tesniace pásky, strešné fólia. Pochôdzny systém Pochôdzny systém tvoria strešné prvky, ktorých inštalácia umožňuje bezpečný prístup ku komínom, vetrákom a anténam. Prístup je možný v akúkoľvek ročnú dobu, problém nerobí ani zasnežená strecha. Inštaláciou strešného pochôdzneho systému končia aj obavy z mechanického poškodenia (pomliaždenie) strešnej krytiny. Všetky uvedené komponenty sa vyrábajú z vysokoakostnej, pozinkovanej a práškovo lakovanej ocele. Zaručujú dlhoročné používanie bez nutnosti natierať alebo dopĺňať farbu následkom defektov spôsobených koróziou. Vďaka svojej konštrukcii sú odolné aj proti mimoriadne silnému náporu vetra. Následkom zasneženia a zľadovatenia a následného pošmyknutia osôb zabraňuje špeciálne navrhnutý, rebrovaný povrch. Výrobky sú dostupné v bohatej škále farieb, čo umožňuje synchronizovať farebný odtieň strešnej krytiny so stúpacími plošinami a ďalšími súčasťami systému. Súčasťou súpravy ponúkanej našou spoločnosťou sú: stúpacie plošiny, kotviaci prvok stúpacej plošiny ( kolíska ), stupne, podpery plošiny/stupňov plechových krytín a trapézových plechov, nástenné ramená stúpacích plošín, spojovacie profily stúpacích plošín. Dostupné farby: RAL 3004 RAL RAL 8012 RAL 8017 RAL 9005 Ostatné farby mimo farebnej palety RAL sú k dispozícii za príplatok. Technológia tlače neumožňuje verné zachovanie farieb, preto je potrebné tieto farby považovať za orientačné. 57

58 Vetracie komínky Správne odvetranie strechy má kľúčový význam pre odvod prebytku vodnej pary z budovy, čo súčasne zabraňuje jej kondenzácii v miestnostiach. Naša ponuka zahrnuje vetracie komínky vrátane kompletného príslušenstva umožňujúceho hermetickú inštaláciu na ploche strechy, a taktiež niektoré doplnky ako anténové prestupy a prieduchy. Jednotlivé modely komínkov boli špeciálne prispôsobené inštalácii na daný typ strešnej krytiny: komínky pre krytiny s nízkym profilom pre plechové škridle BETA a ALFAplus, komínky pre krytiny s vysokým profilom pre plechové škridle OMEGA, komínky pre krytiny s nízkym profilom pre plechové škridle GAMMA a ZET, komínky určené pre ploché krytiny, trapézové krytiny a strešné panely LAMBDA. Nami ponúkané komínky sú dostupné taktiež vo verzii s dodatočným zateplením, zabraňujúcim kondenzácii vodnej pary v odvetrávacom potrubí. Odporúčajú sa najmä na odvetrávanie miestností s vysokou koncentráciou vlhkosti ako kuchyne, kúpeľne alebo garáže. Dostupné farby: RAL 3009 RAL RAL 8004 RAL 8017 RAL 8019 RAL 9005 Technológia tlače neumožňuje verné zachovanie farieb, preto je potrebné tieto farby považovať za orientačné. Strešné okná použitie nami ponúkaných strešných okien umožňuje plne využiť podkrovie a celé ho presvetliť. Bez ohľadu na uhol sklonu strechy alebo vzdialenosť krokiev si zákazník môže vybrať okná zodpovedajúce jeho potrebám a očakávaniam. Navyše ponúkame špeciálne okná do miestností so zvýšenou vlhkosťou a s veľmi nízkymi uhlami sklonu alebo s elektronickým ovládaním. Možnosť otáčania okna zaisťuje jednoduché udržiavanie čistoty a primeraná ochrana dreva vo výrobnej fáze umožňuje dlhoročné používanie bez dodatočných údržbárskych zákrokov. 58

59 Oceľové odkvapové systémy INGURI 125/87 INGURI 150/100 Použitie Použitie správneho odkvapového systému umožňuje efektívne odvádzať vodu zo strešnej krytiny, čo má kľúčový význam pre jej trvanlivosť a funkčnosť. Chráni taktiež fasádu budovy pred poškodením spôsobeným vlhkosťou. Vstupný materiál Systémy INGURI 125/87 a 150/100 sú kompletné odkvapové systémy vyrábané z ocele najvyššej kvality, obojstranne potiahnutej ochrannou vrstvou. Všetky prvky systému boli vyprojektované spôsobom, ktorý garantuje správne spájanie a jednoduchú a rýchlu montáž systému. Tvar a hĺbka žľabov zabezpečujú účinný odvod vody, a to aj počas intenzívnych a dlhodobých zrážok. Dodávateľmi materiálu na výrobu odkvapového systému INGURI sú renomované oceliarske koncerny dodávajúce oceľ najvyššej kvality vo forme pozinkovaných a organickou ochrannou vrstvou potiahnutých plechov Aluzinc, ktoré predstavujú vstupný materiál pre výrobu odkvapového systému. Starostlivý výber dodávateľa vstupného materiálu má rozhodujúci vplyv na kvalitu a životnosť výrobku. Odráža sa v jeho odolnosti proti korózii a zmene farebných odtieňov. Preto sa na odkvapový systém INGURI poskytuje dlhoročná záruka. Prierez plechov potiahnutých ochrannou vrstvou 1. Organická vrstva 2. Základná farba 3. Antikorózna farba 4. Metalická vrstva 5. Oceľové jadro Odkvapové žľaby INGURI sa vyrábajú na báze žiarovo zinkovaného vstupného plechu, ktorý je po chemickom vyčistení a pasivácii podrobený procesu nanášania viacerých vrstiev antikorózneho a dekoračného organického materiálu. Plech má hrúbku 0,6 mm, zatiaľ čo organickú vrstvu tvorí materiál má veľmi vysokú odolnosť proti atmosférickým podmienkam a mechanickému poškodeniu a pôsobeniu slnečného žiarenia (UV) zodpovedného za stratu farby. Systémy INGURI sa vyrábajú taktiež z plechu Aluzinc 185 s dodatočnou obojstrannou polymérnou vrstvou Easyfilm. V trvalom predaji sú dostupné farby: višňová grafitová tehlová hnedá RAL 3011 biela* RAL 7024 RAL 8004 RAL 8017 čierna RAL 9002 RAL 9005 Aluzinc 185 *Farba RAL 9002 dostupná len pre systém INGURI 150/100. Technológia tlače neumožňuje verné zachovanie farieb, preto je potrebné tieto farby považovať za orientačné. 59

60 Prvky systémov INGURI Odkvapový žľab 2. Žľabový hák 3. Roh vnútorný 4. Roh vonkajší 5. Kryt rohu 6. Žľabová spojka 7. Stabilizátor spojky 8. Čelo odkvapu 9. Odtok žľabu 10. Koleno zvodovej rúry 11. Zvodová rúra 12. Zvodová odbočka 13. Revízny otvor (Mierka 1:5) 14. Výtokové koleno 15. Spojka zvodovej rúry 16. Objímka zvodovej rúry 17. Objímka rúry ku kolíku 18. Kolíky 19. Hák na krokvu 20. Hák čelný 60

61 Odkvapový žľab Tvar žľabu systémov INGURI bol špeciálne vyvinutý, aby zabezpečoval účinné odvádzanie zrážkovej vody. Má veľkú hĺbku a zodpovedajúce profilovanie, aby aj počas intenzívnych zrážok účinne odvádzal vodu z plochy strechy bez rizika pretečenia. Žľaby vyrábame v štandardných dĺžkach 4 a 3 m. Iné dĺžky dostupné na základe individuálnej objednávky. Žľabová spojka Jednotlivé úseky žľabov alebo žľab s rohom sa spájajú pomocou odporúčanej žľabovej spojky. Systémy INGURI sú vybavené žľabovou spojkou úchytkou (západkový mechanizmus) zabezpečujúcou pevné a trvácne spájanie, pričom montáž je rýchla a jednoduchá. Spojka je štandardne vybavená tesnením, ktoré garantuje tesnosť spoja, a vyhotovenie tohto prvku z plechu rovnakej farby ako ostatné časti systému poskytuje vysoké estetické vlastnosti. Roh vnútorný/vonkajší Estetické a funkčné spojenie žľabov v rohoch a kútoch budov zabezpečujú žľabové rohy. Naša ponuka zahŕňa rohy: vonkajší a vnútorný so štandardným uhlom 90 ako aj vo verzii s uhlom 135. Čelo odkvapu Prvok slúžiaci na ukončenie žľabu na jeho konci. Ponúkané čelo má veľkú hĺbku a je vybavené tesnením. Odtok žľabu Žľabový hák Prvok umožňujúci dodatočné upevnenie žľabu k strešnej konštrukcii.zabraňuje deformáciám alebo odtrhnutiu žľabu v dôsledku veľkej záťaže napr. pri zosúvaní sa snehových vrstiev zo strechy. Odtok (žľabový kotlík) zbiera vodu zo žľabov a odvádza ju do zvodovej rúry. Konštrukcia a správna montáž tohto prvku v značnej miere vplýva na funkčnosť celého odkvapového systému. Odtok žľabu systémov INGURI veľmi dobre lícuje s ostatnými prvkami, vďaka čomu je montáž vodotesná a solídna. Dostupné verzie: 125/87, 125/100, 150/100. Kryt rohu Kryt zabraňuje prelievaniu vody cez roh. Má to význam predovšetkým vtedy, keď je pripevnený na vnútorný roh, ktorý prijíma veľké množstvá vody zo žľabu. Plní taktiež dekoratívnu funkciu. Koleno zvodovej rúry Koleno zvodovej rúry umožňuje prispôsobiť zvod odkvapového systému tvaru strechy a fasády. Ponúkaný výrobok je vytvarovaný do uhla 63 a jeho prierez má priemer Ø = 87 mm. 61

62 Zvodová rúra Zvodové rúry systémov INGURI majú priemer prierezu ø87 mm (INGURI 125/87) mm a ø100 (INGURI 150/100) a štandardné dĺžky 3 a 1 m. Odvádza vodu nadol pozdĺž fasády. K fasáde sa upevňuje pomocou odporúčaných objímok, ktoré zabezpečujú zodpovedajúcu vzdialenosť od steny budovy. Zvodová odbočka Ak je potrebné odviesť vodu z dvoch zvodových rúr do jednej, je potrebné použiť odbočku. Náš výrobok navyše umožňuje upraviť uhol sklonu pripájanej rúry, čo v značnej miere uľahčuje a urýchľuje montáž. Spojka zvodu Zvodové rúry sa spájajú pomocou spojky. Vďaka starostlivému vyhotoveniu tohto prvku odpadá riziko, že na mieste spoja bude dochádzať k unikaniu vody. Objímka rúry, objímka rúry ku kolíku Naša ponuka zahŕňa dva typy objímok: objímky s montážnymi otvormi pod ľubovoľne zvolený typ upevnení alebo prispôsobené dedikovanému spojovaciemu článku. Kolíky k objímke Dodávame kolíky k objímkam v štyroch dĺžkach: 120, 160, 200 a 250 mm. Revízny otvor Tento prvok zadržiava a umožňuje odstraňovanie nečistôt padajúcich do žľabového systému spolu s vodou ako listy, pierka, drobné haluze. Pomáha to zachovať priechodnosť systému a jeho stopercentnú funkčnosť. Žľabové háky Žľabové háky sú veľmi dôležité prvky odkvapového systému. Ich kvalita a pevnosť rozhodujú o životnosti systému a jeho správnom fungovaní. V našej ponuke sú dva druhy hákov v niekoľkých dĺžkových variantoch, čo umožňuje zvoliť optimálne riešenie pre daný typ strešnej krytiny a strešnej konštrukcie: hák na krokvu v dvoch verziách s dĺžkou: 70, 160, 210, 300 mm, hák čelný. Výtokové koleno Vývod z odkvapového systému tvorí výtokové koleno, ktorým vyteká voda zo zvodovej rúry. Ponúkaný výrobok má uhol kolena 63 a prierez pre jednotlivý systém: ø87 alebo ø100 mm. Príslušenstvo Zaisťujeme dostupnosť príslušenstva k odkvapovým systémom: gajgry, spreje proti kĺzaniu, silikóny, lak. 62

63 Kontakt Západné Slovensko Východné Slovensko Regionální vedoucí prodeje Investície a projekty Výrobné a logistické centrum BLACHPROFIL 2 v Poľsku. Grojec 20 km západne od Krakova (A4 Katovice Krakov). BLACHPROFIL 2 Sp. z o.o. Centrum produkcyjno-logistyczne Manufacturing and Logistics Centre Alwernia Grojec, ul. Grojecka 39 Produkcja Manufacturing Dąbrowa Górnicza ul. Budowlanych 10 Výrobné Dąbrowa Górnicza. Všetky číselné hodnoty a fyzikálne a chemické vlastnosti výrobkov uvedené v katalógu sú orientačné a názorné. Vyhradzujeme si právo na omyly alebo chyby redakčného spracovania a tlače a na zmeny technických parametrov výrobkov. Tento katalóg je výzvou na predkladanie ponúk v zmysle čl. 14 bodu 2 Dohovoru Organizácie spojených národov o zmluvách o medzinárodnej kúpe tovaru. Copyright 2017 BLACHPROFIL 2. Všetky práva vyhradené. 63 Katalóg 2017
