1 ΦΥΣΙΚΗ Μηχανική Ρευστών Θερμοδυναμική Οπτική Ατομική-Πυρηνική Κώστας Μπεθάνης Νίκος Παπανδρέου Γραφείο 5 Γραφείο 27-2 Εργαστήριο Φυσικής Κτίριο Χασιώτη 1ος όροφος ΠΑΡΑΚΟΛΟΥΘΗΣΤΕ - ΣΥΜΜΕΤΕΧΕΤΕ ΣΤΟ e-class!!!!

2 Πρόγραμμα μαθημάτων Τρίτη 10: Τετάρτη Αμφιθέατρο Φραγκόπουλου ΕΖΠΥ + ΕΤΔΑ

3 Εργαστήριο Φυσικής ΕΖΠΥ: Τετάρτη 10:30 12:00 ΕΤΔΑ: Τετάρτη 14:30 16:00 Έναρξη Τετάρτη Αίθουσα 33, 1 ος όροφος, κτίριο Χασιώτη

4 Θερμοδυναμική Συστήματα με μεγάλο αριθμό σωματιδίων (τυπικά ~10 24 και πάνω) πχ ατμόσφαιρα, δοχεία με υγρά, ωκεανοί, μηχανές Κίνηση, μεταφορά μάζας και ενέργειας Δεν βοηθά η ανάλυση με όρους σωματιδιακής κλασικής μηχανικής (δυνάμεις, θέσεις, ταχύτητες του κάθε σωματιδίου, ακόμα κι αν ήταν υπολογιστικά εφικτή) Χρειαζόμαστε μακροσκοπικές μεταβλητές για να περιγράψουμε την συλλογική κατάσταση του συστήματός μας. Πίεση, Όγκος, Θερμοκρασία, Θερμότητα (αντί για Θέση, Ταχύτητα, Ενέργεια) Αριθμός Avogadro N Α = 6, mol 1 αριθμός σωματιδίων σε 1 γραμμομόριο ουσίας

5 ΠΡΟΓΡΑΜΜΑ ΘΕΡΜΟΔΥΝΑΜΙΚΕΣ ΜΕΤΑΒΛΗΤΕΣ: Θερμότητα, Θερμοκρασία, Νόμος Θερμιδομετρίας, Μετάδοση θερμότητας ΑΠΟ ΤΟΝ ΜΙΚΡΟΚΟΣΜΟ ΣΤΟΝ ΜΑΚΡΟΚΟΣΜΟ: Το ιδανικό αέριο, Εσωτερική ενέργεια, 1 ος Θερμοδυναμικός Νόμος, Ενθαλπία Στατιστική Φυσική, Εντροπία, 2 ος Νόμος, Ελεύθερη ενέργεια ΕΦΑΡΜΟΓΕΣ ΑΣΚΗΣΕΙΣ ΘΕΜΑΤΑ e-class

6 Θερμοκρασία: ποσοτικό μέτρο της θερμικής ενέργειας ενός σώματος Σώματα σε επαφή: Μεταφορά θερμότητας: θερμότερο ψυχρότερο ΔΤ ( 0 C) = ΔΤ (Kelvin) Στην ορολογία SI η λέξη «βαθμός» δεν χρησιμοποιείται με την κλίμακα Kelvin π.χ C ~ 293 K Κλίμακα Kelvin: απόλυτη θερμοκρασία, ορισμός από θερμοδυναμική

7 Μέτρηση Θερμοκρασίας - Θερμόμετρα Με τη χρήση ενός όργανου μέτρησης (θερμομέτρου), μπορεί κανείς να καθορίσει χωριστά μια ιδιότητα του κάθε αντικειμένου (τη θερμοκρασία του), προκειμένου να γνωρίζει αν θα γίνει ανταλλαγή θερμότητας όταν τα δύο αντικείμενα έρθουν σε θερμική επαφή. Διαστολή υγρού Η κλίμακα Κελσίου καθορίζεται θεωρώντας ότι το εύρος της θερμοκρασίας μεταξύ του σημείου πήξης και του σημείου βρασμού του νερού αντιστοιχεί σε 100 βαθμούς Κελσίου ( C) και ότι το σημείο πήξης του νερού είναι 0 C.

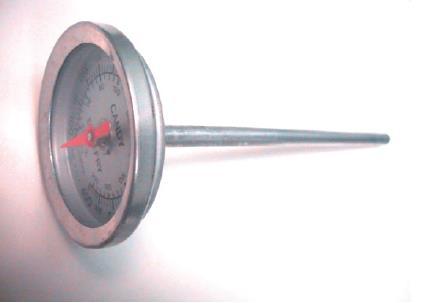

8 Μέτρηση Θερμοκρασίας - Θερμόμετρα Κάμψη λόγω διαφοράς συντελεστή διαστολής Το διμεταλλικό έλασμα κάμπτεται όταν αυξάνεται η θερμοκρασία του εξαιτίας των διαφορετικών θερμικών διαστολών των δύο μετάλλων. Το έλασμα χρησιμοποιείται και ως θερμοστάτης που κλείνει ή ανοίγει ηλεκτρικά κυκλώματα.

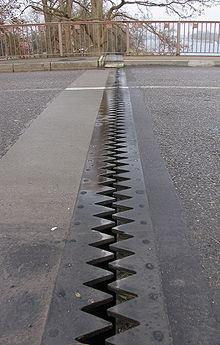

9 Η Θερμική διαστολή είναι ανάλογη της μεταβολής της Θερμοκρασίας Μια στερεά ράβδος μήκους L διαστέλλεται ευθέως ανάλογα με την αύξηση της θερμοκρασίας και το μήκος της, σύμφωνα με τη σχέση: ΔL = α L ΔΤ, α σε m/(m. 0 C) αx100: % επιμήκυνση ανά 0 C όπου α είναι ο συντελεστής γραμμικής διαστολής. (όταν L >> από τις άλλες διαστάσεις της ράβδου, μπορούμε να θεωρήσουμε την ράβδο μονοδιάστατη). Στις 3-διαστάσεις έχουμε διαστολή όγκου: ΔV = β VΔΤ, β σε m 3 /(m 3. 0 C) βx100: % διόγκωση ανά 0 C όπου β, ο συντελεστής διαστολής όγκου που είναι ίσος με 3α. Ισχύει επίσης για τη διαστολή των υγρών. Διαστολή: αύξηση της μέσης απόστασης μεταξύ ατόμων/μορίων του υλικού, λόγω μεγαλύτερης ταλάντωσης (θερμική κίνηση)

10 Τιμές συντελεστών θερμικής διαστολής γενικά εξαρτώνται από την θερμοκρασία

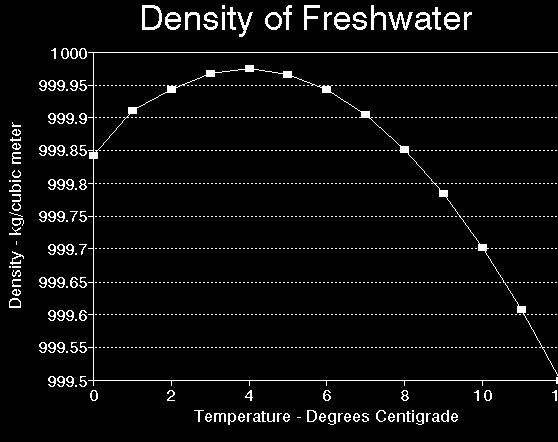

11 Η διαστολή του νερού όταν ψύχεται κάτω από τους 4 ο C

12 Το νερό αποτελεί μια εξαίρεση στον γενικό κανόνα διαστολής των υγρών με την αύξηση της θερμοκρασίας. T > 4 o C Αύξηση Τ Διαστολή (μείωση πυκνότητας) Τ < 4 o C Αύξηση Τ Συστολή (αύξηση πυκνότητας) Έτσι, η πυκνότητα του νερού είναι η μέγιστη στους 4 C και όχι στους 0 C Τον χειμώνα όσο η θερμοκρασία πέφτει αλλά διατηρείται πάνω από 4 C, το κρύο νερό στην επιφάνεια μια λίμνης ή ενός ποταμού ψύχεται, η πυκνότητά του αυξάνεται και έτσι, το επιφανειακό νερό βυθίζεται. Έτσι, όταν η θερμοκρασία φθάσει και πέσει κάτω από τους 0 C θα σχηματιστεί πάγος μόνο στην επιφάνεια του νερού, ο οποίος θα επιπλέει αφού είναι λιγότερο πυκνός από το νερό. Αυτό εχει σημαντικές συνέπειες για την υδροβια ζωη.

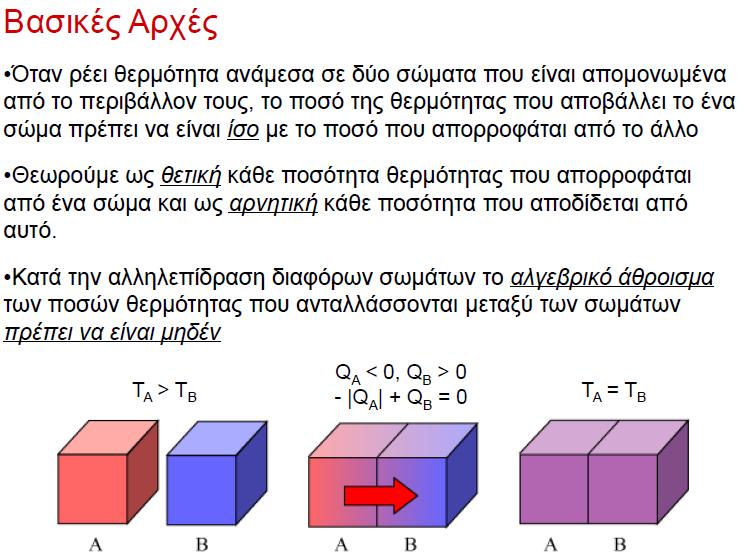

13 Θερμότητα Μεταφορά ενέργειας...λόγω διαφοράς θερμοκρασίας (από το θερμότερο στο ψυχρότερο) Δεν μπορούμε να μιλήσουμε για απόλυτη ποσότητα θερμότητας Q, αλλά για μεταφορά θερμότητας dq ή ΔQ μεταξύ σωμάτων. Το σύμβολο Q, όταν χρησιμοποιείται, έχει την έννοια του ΔQ....γιατί η θερμότητα δεν εξαρτάται μόνο από την κατάσταση ενός σώματος/συστήματος, αλλά και από τον τρόπο/δρόμο που έφτασε εκεί. Q : Δεν είναι καταστατικό μέγεθος. (Ορισμένες φορές το dq συμβολίζεται με đq) Καταστατικά μεγέθη: P, V, T,. χαρακτηρίζουν μία κατάσταση ανεξάρτητα από το πώς φτάσαμε σ αυτή Μονάδες Θερμότητας = Μονάδες Ενέργειας, όμως ειδικότερα 1 cal = 4,186 J (όσο χρειάζεται για να θερμανθεί 1 gr νερού από 14,5 σε 15,5 0 C) Διαιτητική θερμίδα = 1000 cal = 1Kcal = 4186 J

14

15

16

17 Θερμική ισορροπία: ορισμός της θερμοκρασίας.

18

19

20

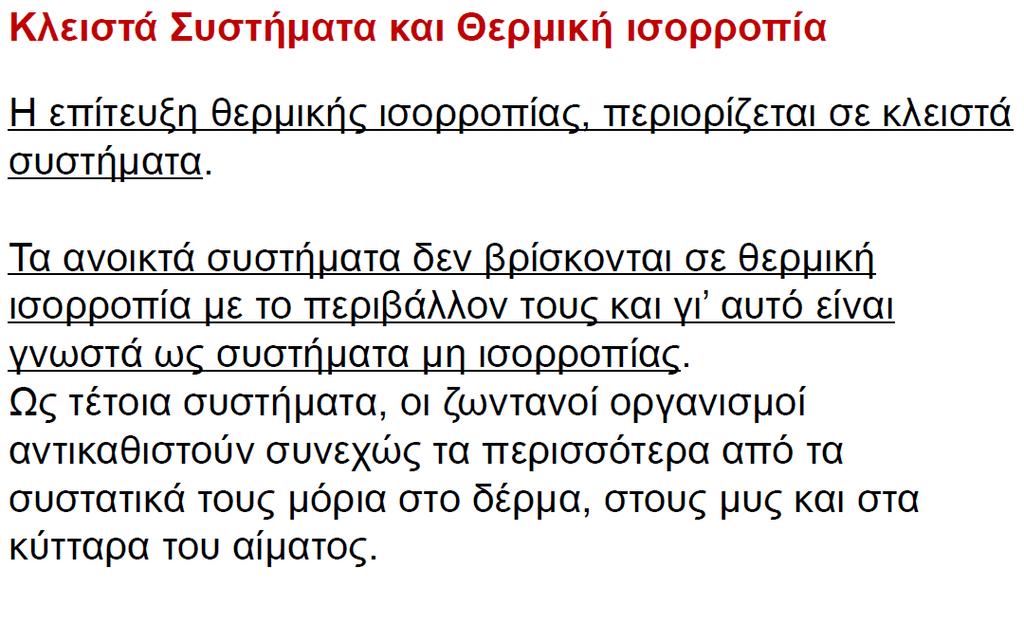

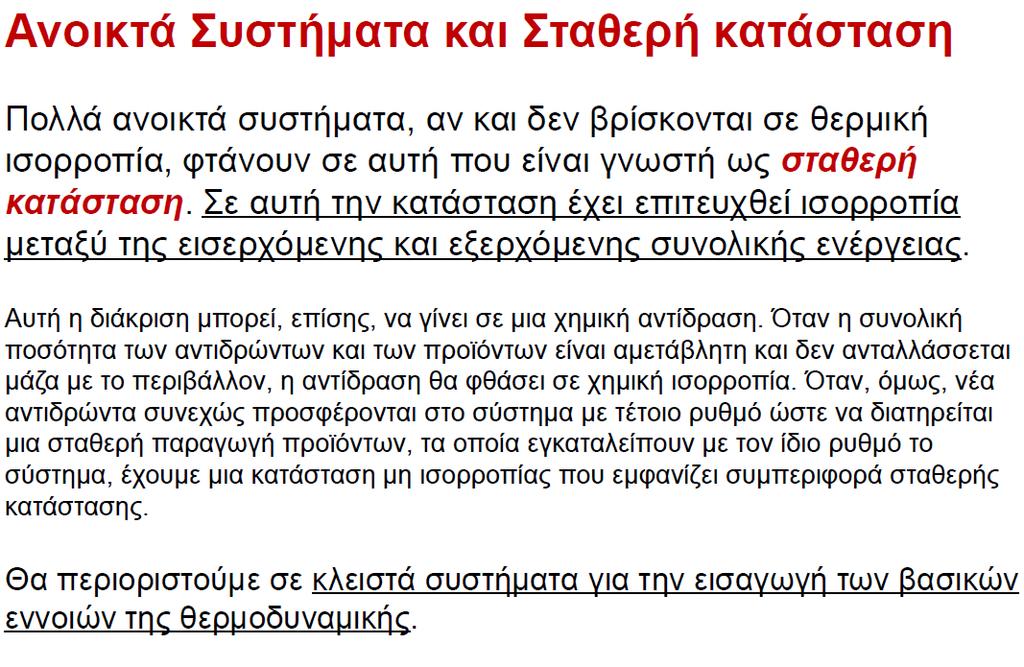

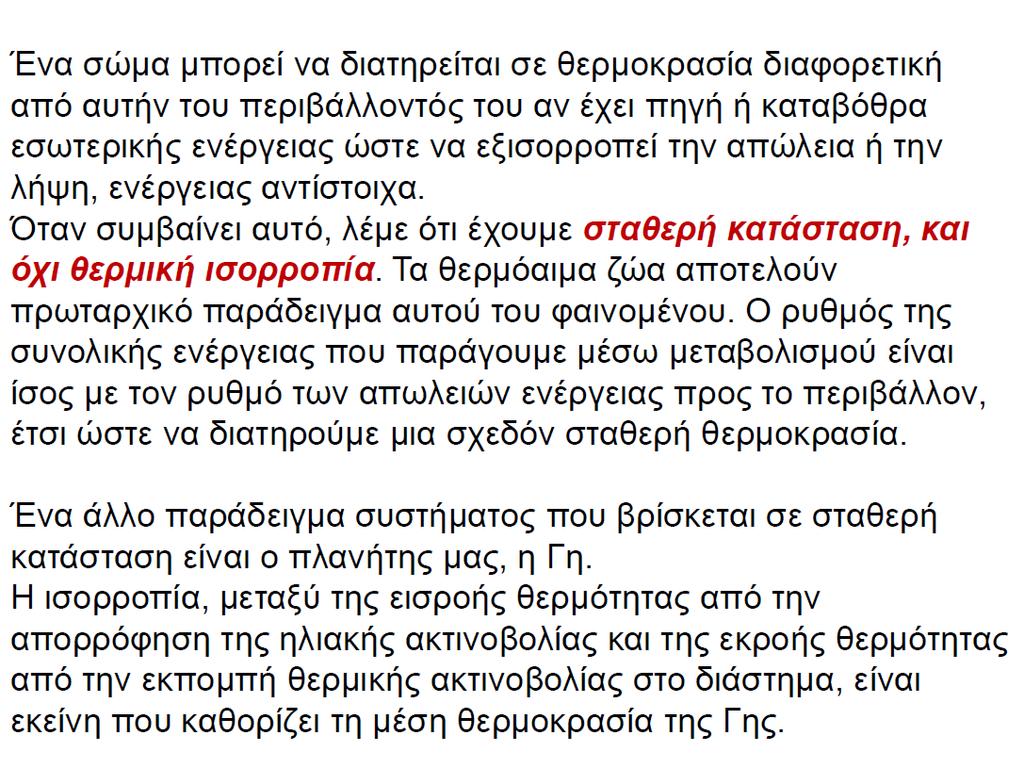

21 Σταθερή κατάσταση Ανοιχτά και Κλειστά Συστήματα

22

23 ΘΕΡΜΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΗΣ ΥΛΗΣ ΜΕΤΑΦΟΡΑ ΘΕΡΜΟΤΗΤΑΣ Νόμος της Θερμιδομετρίας H ποσότητα της θερμότητας που απαιτείται για τη μεταβολή κατά ΔΤ της θερμοκρασίας ενός σώματος συγκεκριμένου υλικού, είναι ανάλογη της μάζας του και της μεταβολής της θερμοκρασίας του και δίνεται από τη σχέση: ΔQ = m.c.δτ ` όπου c σταθερά, χαρακτηριστική του κάθε υλικού, που ονομάζεται ειδική θερμότητα του υλικού και δίνεται σε μονάδες J/(kg.K) ή kcal/(kg. C). Ειδική θερμότητα: πόσο εύκολα θερμαίνεται ένα σώμα

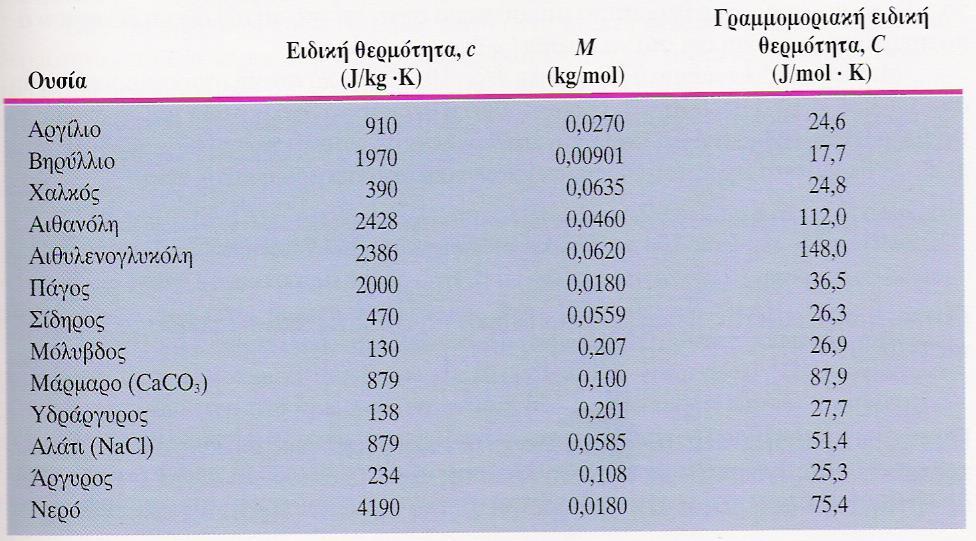

24 ΔQ = m.c.δτ m = μάζα συστήματος Μ = Μοριακή μάζα (g/mol) n = αριθμός mole συστήματος m = n.m c = ειδ. Θερμότητα C = γραμμομοριακή ειδ. Θερμότητα C = M.c ΔQ = n.m.(c/m).δt ΔQ = n.c.δt 1 cal / g C

25 Η ειδική θερμότητα ενός υλικού: Εξαρτάται από τη λεπτομερή ηλεκτρονιακή δομή του. Είναι ένα μέτρο της ικανότητας του υλικού να απελευθερώνει ή να απορροφά θερμότητα καθώς μεταβάλλεται η θερμοκρασία του. Σχετίζεται με τη δυναμική ενέργεια των αλληλεπιδράσεων μεταξύ των μορίων του υλικού Εξαρτάται εν γένει από τη θερμοκρασία αλλά επειδή η τιμή της μεταβάλλεται πολύ αργά για θερμοκρασίες κοντά στη θερμοκρασία δωματίου, συχνά θεωρείται σταθερή. Θερμοχωρητικότητα = m.c

26 Γιατί το υγρό H 2 O έχει διπλάσια ειδική θερμότητα από τον πάγο και τους υδρατμούς; Το υγρό H 2 O απορροφά μέρος της προσφερόμενης θερμότητας για να σπάσει δεσμούς υδρογόνου μεταξύ μορίων του, οπότε χρειάζεται περισσότερη θερμότητα για να αυξήσει την θερμοκρασία του. Ο πάγος σπάει τους δεσμούς υδρογόνου στους 0 ο C. Σε χαμηλότερες θερμοκρασίες, η προσφερόμενη θερμότητα απορροφάται προκειμένου να αυξηθούν οι ταλαντώσεις των μορίων νερού του πάγου, οπότε η θερμοκρασία αυξάνει ευκολότερα. Στην αέρια κατάσταση δεν υπάρχουν δεσμοί υδρογόνου και η προσφερόμενη ενέργεια χρησιμοποιείται για την αύξηση της ταχύτητας και της ταλάντωσης των μορίων νερού, οπότε η θερμοκρασία αυξάνει γρηγορότερα.

27

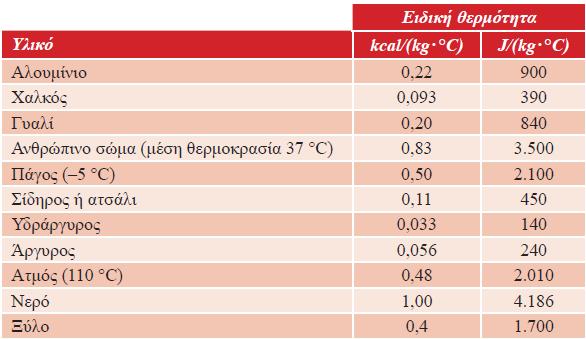

28 Υλικά με υψηλότερη ειδική θερμότητα απαιτούν περισσότερη θερμότητα ανά μονάδα μάζας για την αύξηση της θερμοκρασίας τους και αποδίδουν περισσότερη θερμότητα ανά μονάδα μάζας όταν μειώνεται η θερμοκρασία τους. Η ειδική θερμότητα του νερού είναι μια από τις υψηλότερες όλων των υλικών, γεγονός που το καθιστά πολύτιμη πηγή θερμότητας π.χ. σε θερμοσίφωνες αλλά και στο σώμα μας.

29 Στερεά Υγρά - Αέρια ΣΤΕΡΕΑ: Κανονικότητα μεγάλης εμβέλειας ΥΓΡΑ: Κανονικότητα μικρής εμβέλειας (περιοχή άμεσων γειτόνων μόνο) Αλλαγές φάσεων Σε κάθε δεδομένη πίεση, η αλλαγή φάσης πραγματοποιείται σε καθορισμένη θερμοκρασία και συνοδεύεται συνήθως από απορρόφηση ή απόδοση θερμότητας και από μεταβολή όγκου και πυκνότητας ΑΕΡΙΑ: Αμελητέες ελκτικές δυνάμεις, έλλειψη δυναμικής ενέργειας, καμία κανονικότητα

30 Αλλαγές φάσης στερεού - υγρού - αερίου

31 Αλλαγές φάσεων Τήξη: Όταν προσφέρουμε θερμότητα σε πάγο στους 0 0 C και υπό ατμοσφαιρική πίεση, η θερμοκρασία του πάγου δεν μεταβάλλεται. Αντίθετα, μέρος αυτού λιώνει σε νερό. Μετατροπή 1kg πάγου 0 0 C σε νερό 0 0 C υπό κανονική ατμοσφαιρική πίεση απαιτεί 3,34 x 10 5 J θερμότητας. Η απαιτούμενη θερμότητα ανά μονάδα μάζας ονομάζεται θερμότητα τήξης (L f ) (εξαρτάται από το υλικό και την πίεση) Αλλαγή φάσης: Στερεό Υγρό * Το θετικό σημείο (προσφορά θερμότητας στο υλικό) αντιστοιχεί στην τήξη * Το αρνητικό σημείο (αφαίρεση θερμότητας από το υλικό) αντιστοιχεί στην πήξη Αλλαγή φάσης: Υγρό Αέριο θερμότητα εξαέρωσης (L v ) (μεγάλης σημασίας για το μηχανισμό προσαρμογής της θερμοκρασίας σε πολλά θερμόαιμα ζώα μέσω εξαέρωσης του ιδρώτα.η θερμοκρασία του δέρματος μπορεί να είναι ως και 30 0 C χαμηλότερη από εκείνη του περιβάλλοντος αέρα. Αλλαγή φάσης: Στερεό Αέριο ΔQ ml θερμότητα εξάχνωσης (L s ) (π.χ το στερεό διοξείδιο του άνθρακα, «ξηρός πάγος», παράγεται με συμπίεση του CO 2 σε υγρή φάση για πιέσεις μεγαλύτερες των 5 atm). Ο ξηρός πάγος σε συνθήκες περιβάλλοντος εξαχνώνεται απευθείας σε αέριο.

32 Μετατροπές φάσεων Q T L m, Q T E L E m C αερ Q E C Y Q T C στ

33 ΑΣΚΗΣΗ Θέλουμε να κρυώσουμε στους 0 0 C ένα αναψυκτικό όγκου 250 ml και αρχικής θερμοκρασίας 25 0 C, προσθέτοντας παγάκια θερμοκρασίας C. Πόσα παγάκια βάρους 23g χρειαζόμαστε; Λύση: Αναψυκτικό ~ νερό. Άγνωστος είναι η μάζα m του πάγου. ΔQ w = m w.c w ΔΤ w = 0.25Kg x 4190J/Kg. 0 C x (0 25) 0 C J ΔQ ice = m.c ice ΔΤ ice = m.(2100 J/Kg. 0 C).(0 - (- 20)) 0 C = m.(4,2 x10 4 J/Kg) ΔQ Tηξ = m.l τηξ = m.(3,34 x 10 5 J/Kg) ΔQ w + Δq ice + ΔQ Tηξ = J + m(42000 J/Kg) + m(3,34 x 10 5 J/Kg) = 0 Λύνοντας ως προς m = 0,069 Kg = 69g = 3 παγάκια

34 Θέμα εξετάσεων Φεβ 2017 Το 2011, η συνολική παραγωγή ενέργειας των Η.Π.Α. ήταν περίπου 100 exajoule (1 exajoule = Joule). Από αυτά, περίπου τα μισά (50 exajoule), είναι η συνολικά παραχθείσα θερμότητα, που διοχετεύτηκε στο περιβάλλον. Αν η παραχθείσα ετήσια θερμότητα διοχετευόταν ολόκληρη στην λίμνη Ontario, ποια θα ήταν προσεγγιστικά η άνοδος της θερμοκρασίας της λίμνης; Δεδομένα: Η λίμνη Ontario έχει όγκο περίπου 5000 Km 3. C νερού = 4200 J/Kg.K. Προτιμήστε χρήση δυνάμεων του 10 στις πράξεις σας.

35 Θέμα εξετάσεων Φεβ 2017 Το 2011, η συνολική παραγωγή ενέργειας των Η.Π.Α. ήταν περίπου 100 exajoule (1 exajoule = Joule). Από αυτά, περίπου τα μισά (50 exajoule), είναι η συνολικά παραχθείσα θερμότητα, που διοχετεύτηκε στο περιβάλλον. Αν η παραχθείσα ετήσια θερμότητα διοχετευόταν ολόκληρη στην λίμνη Ontario και αν υποθέσουμε ότι είναι παγωμένη στους 0 ο C, τί ποσοστό του όγκου της θα μπορούσε να ξεπαγώσει; Δεδομένα: Η λίμνη Ontario έχει όγκο περίπου 5000 Km 3. Η θερμότητα τήξης του πάγου είναι L = 3, J/Kg. Πυκνότητα νερού ρ = 1000 Kg/m 3. Προτιμήστε χρήση δυνάμεων του 10 στις πράξεις σας.

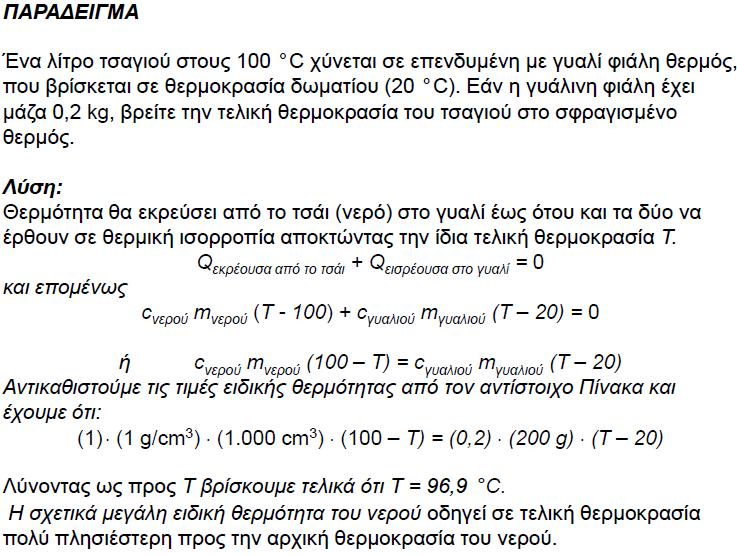

36

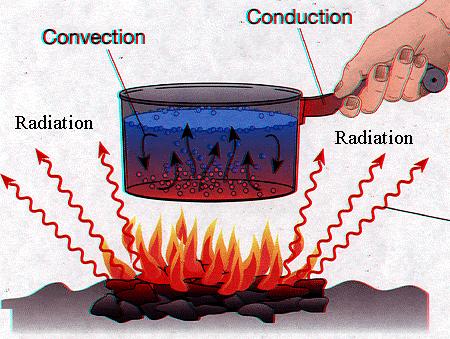

37 Διάδοση θερμότητας Μεταφορά Αγωγή Αγωγή Ακτινοβολία

38 Τρόπος διάδοσης Μηχανισμός Μεταφορά μάζας? Μέσα διάδοσης Αγωγή (Conduction) Θερμική κίνηση μορίων, διάδοση κιν. ενέργειας (θερμικό κύμα) η/και ελεύθερα e (μέταλλα) ΟΧΙ Στερεά, υγρά αέρια Μεταφορά (Convection) Μεταφορά θερμών μαζών λόγω διαφοράς πυκνότητας (φυσική μεταφορά), ή με εξωτερικό αίτιο (εξαναγκασμένη μεταφορά) ΝΑΙ Ρευστά (υγρά, αέρια) Ακτινοβολία (Radiation) Η/Μ ακτινοβολία, κυρίως στην περιοχή του υπέρυθρου (θερμική ακτινοβολία) ΟΧΙ Στερεά, υγρά αέρια κενό

39 Διαδοση με Αγωγή Λουτρό Θερμότητας A Λουτρό Θερμότητας Μετά την επίτευξη μιας σταθερής κατάστασης, η θερμοκρασία δεν θα μεταβάλλεται με τον χρόνο, η κατανομή της κατά μήκος της ράβδου θα παραμένει σταθερή και σε γραμμική σχέση με την απόσταση από τα δύο άκρα που διατηρούνται σε σταθερές θερμοκρασίες T Η και Τ C Δ Δ

40 Αγωγή θερμότητας Α Δ Δ Ο ρυθμός αγωγής της θερμότητας: Είναι ανάλογος της εγκάρσιας διατομής Α της ράβδου Είναι ανάλογος της θερμοβαθμίδας (μεταβολή της θερμοκρασίας κατά μήκος της ράβδου ανά μονάδα μήκους, ΔΤ/L). Τέλος, εξαρτάται από την εγγενή θερμική ιδιότητα του υλικού, γνωστή ως θερμική αγωγιμότητα k (σε Kcal/s.m..0 C) ή. J/s.m..0 C = W/m. 0 C

41 Η διαφορετική θερμική αγωγιμότητα κάθε υλικού οφείλεται είτε σε διαφορετικούς μηχανισμούς, είτε σε διαφορετική απόδοση στη μεταφορά ενέργειας. Συντελεστές Θερμ. Αγωγιμότητας Τα μέταλλα είναι καλοί αγωγοί της θερμότητας για τον ίδιο λόγο που είναι καλοί αγωγοί του ηλεκτρισμού: έχουν μεγάλο πλήθος σχετικά αδέσμευτων (ελευθέρων) ηλεκτρονίων που μπορούν να περιφέρονται στο κρυσταλλικό πλέγμα στο εσωτερικό του μετάλλου και να συγκρούονται με αποτελεσματικό τρόπο για τη μεταφορά ενέργειας. Υλικά με θερμική αγωγιμότητα ίση ή μικρότερη από αυτή του φελιζόλ (styrofoam, αφρώδες διογκωμένο πολυστυρένιο) θεωρούνται κακοί αγωγοί θερμότητας και είναι γνωστοί ως μονωτές. Ο αέρας είναι ένας πολύ καλός θερμικός μονωτής. Τα ζώα και οι άνθρωποι κάνουν χρήση αυτής της ιδιότητας του αέρα για να κρατηθούν ζεστοί στο κρύο, παγιδεύοντας αέρα στη γούνα ή στα φτερά τους, σε ρούχα ή σε πουπουλένια σκεπάσματα και σε διπλά γυάλινα παράθυρα. Ο αέρας για να ενεργήσει καλά ως μονωτής, πρέπει είναι παγιδευμένος, έτσι ώστε να μην διαδίδει θερμότητα με μεταφορά

42 Από ποια μεγέθη εξαρτάται η διάδοση θερμότητας με αγωγή; Δ Απαντηση: k, A, T c, L Δ Ποιο από αυτά μεταβάλλεται όταν κρυώνοντας... χρησιμοποιούμε 2η κουβέρτα...l... Κουλουριαζόμαστε...A... αλλάζουμε με ένα πιο ζεστό παλτό...k... μπαίνουμε μέσα στο σπίτι... T c...

43 ΔΙΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΑΓΩΓΗ ΘΕΡΜΙΚΗ ΑΓΩΓΙΜΟΤΗΤΑ 1) Ένας ορειβάτης παγιδεύεται στο βουνό και πρέπει να περιμένει βοήθεια. H θερμοκρασία περιβάλλοντος είναι 0 C. Στο σακίδιο του βρίσκει ένα σακουλάκι με ζάχαρη. Το ενεργειακό περιεχόμενο της ζάχαρης, όπως αναγράφεται στην συσκευασία, είναι 400 Kcal/100 gr. Πόση ζάχαρη πρέπει να καταναλώνει ανά ώρα για να μην πάθει υποθερμία; Ο ορειβάτης έχει επιφάνεια σώματος 1,2 m 2 και φοράει ρούχα πάχους 2 cm από υλικό με συντελεστή θερμ. αγωγιμότητας 0,04 W/m K. Λυση: T H = ,6 = 309,6 Κ, Τ C = 273 K, ΔT = T H T c = 36,6 K ΔQ/Δt=kA(T H T c )/ L = 87,8 W Άρα σε 1 ώρα χρειάζεται 87, 8 W x 3600 s = J. Η ζάχαρη έχει ενέργεια 400 Kcal/100 gr = cal/ gr = J/gr. Άρα χρειάζεται J / J/gr =18,8 gr ανά ώρα

44 ΘΕΡΜΙΚΗ ΑΓΩΓΙΜΟΤΗΤΑ - 2 ΑΣΚΗΣΗ Μια ξύλινη καλύβα εμβαδού 3 m x 3,5 m και ύψους τοίχων 2,5 m. Το πάχος του τοίχου είναι 1.8 cm και η θερμική αγωγιμότητα του ξύλου είναι 0.06 W/ m. K. (i) Πόση θερμαντική ισχύ σε Watts πρέπει να παράγει μια θερμάστρα για να διατηρείται η θερμοκρασία 19 0 C μέσα όταν έξω είναι 2 0 C;Υποθέστε ότι δεν υπάρχει απώλεια θερμότητας από το ταβάνι η το πάτωμα. ΛΥΣΗ Συνολική επιφάνεια 2x (3,5 x 2,5 + 3 x 2,5) = 32,5 m 2 ΔQ/Δt=

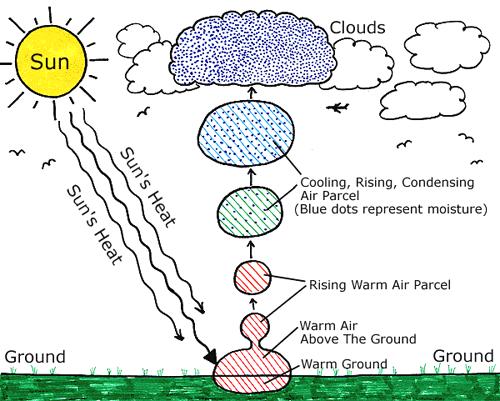

45 Διάδοση θερμοτητας με Μεταφορά μάζας Ακτινοβολία Μεταφορά μάζας Αγωγή

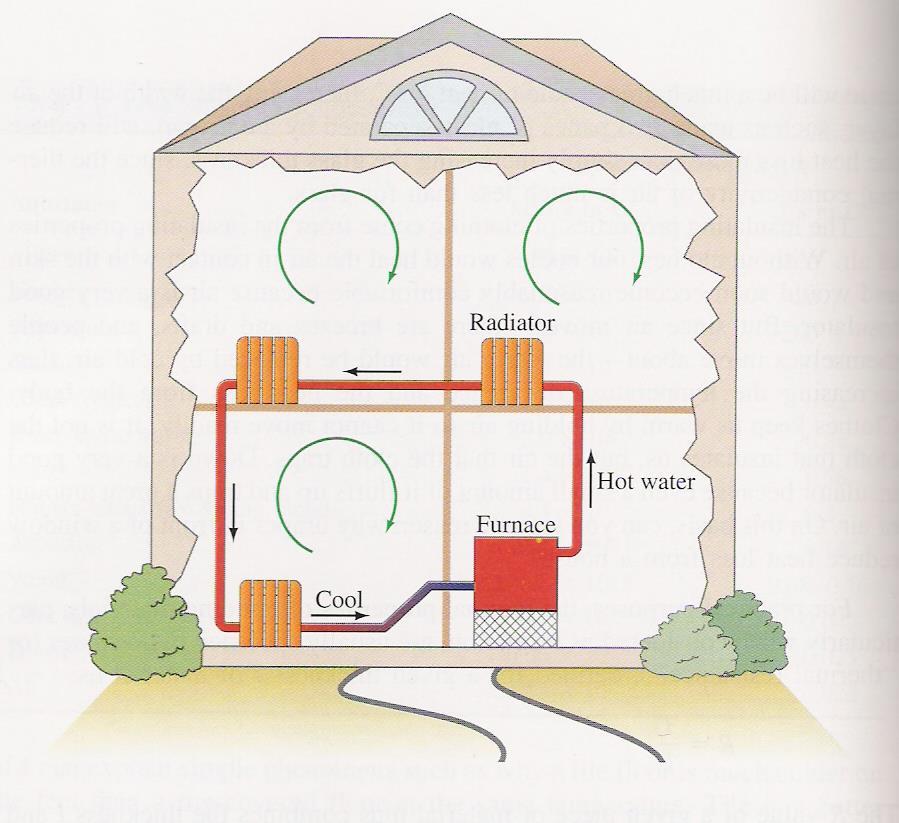

46 Διάδοση θερμοτητας με Μεταφορά μάζας Εφαρμογές: φουρνος με αερα, καλοριφερ κλπ ΔQ/Δt h: θερμικός συντελεστής μεταφοράς Καλοριφέρ : Εξαναγκασμένη Μεταφορά Αντλία κυκλοφορητής

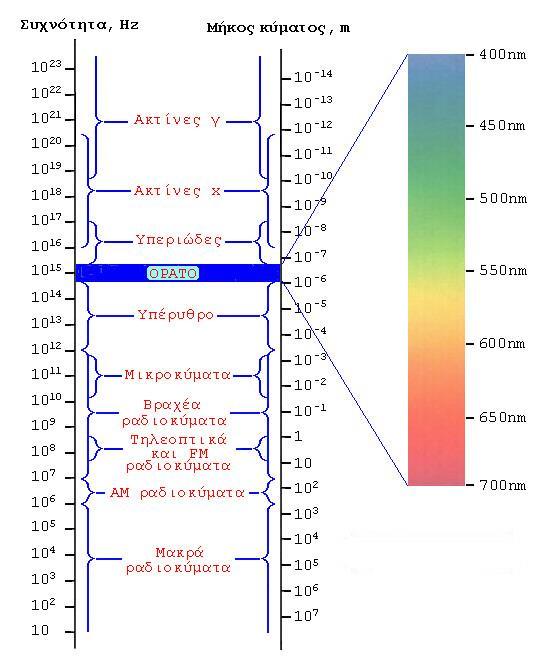

47 Διαδοση με θερμική ακτινοβολία Ραδιοκύματα: λ>1m, εκπέμπονται/ανιχνεύονται από κεραίες ραδιοφώνου. Μικροκύματα: 0,01m<λ<1m, (κινητά, ραντάρ, θερμική ακτινοβολία φούρνων μικροκυμάτων). Οριο λ για ηλεκτρονική παραγωγή Η/Μ κυμάτων = 1mm. Υπέρυθρο: 10 7 m <λ< 10 3 m. (0,1μm <λ< 10 3 μm). Απορροφάται από την ύλη και αυξάνει την εσωτερική ενέργεια μορίων = θερμική ακτινοβολία Ορατό: 4* 10 7 m <λ< 7 * 10 7 m (700 nm = Ερυθρό, 400 nm = Ιώδες). Ανιχνεύεται από το μάτι σαν χρώμα (ανάλογα με το λ). Υπεριώδες: 10 nm <λ< 400 nm Ακτίνες Χ: λ<10 nm, Παράγεται από άτομα που βομβαρδίζονται από ηλεκτρόνια Ακτίνες γ: Παράγονται από πυρήνες ή σε πυρηνικές αντιδράσεις

48 Ακτινοβολία Όλα τα σώματα στις συνήθεις θερμοκρασίες εκπέμπουν ενέργεια με τη μορφή υπέρυθρης ηλεκτρομαγνητικής ακτινοβολίας Η διάδοση θερμότητας με θερμική ακτινοβολία μπορεί να συμβεί και στο κενό, δηλαδή με πλήρη απουσία ύλης. Η ακτινοβολία αφορά τη μεταφορά φωτονίων, των στοιχειωδών κβάντων ηλεκτρομαγνητικής ακτινοβολίας Πολύ θερμά σώματα εκπέμπουν ορατή ακτινοβολία, όπως π.χ. οι αντιστάσεις θέρμανσης μιας τοστιέρας, τα κάρβουνα σε μια φωτιά, ο ήλιος. Τα σώματα πρέπει να υπερβούν μια θερμοκρασία περίπου Κ ώστε να εκπέμψουν ορατό κόκκινο φως

49 Ακτινοβολία Τα σώματα που έχουν θερμοκρασία κάτω από Κ, ακόμα και θερμοκρασία περιβάλλοντος, εκπέμπουν υπέρυθρη ακτινοβολία που δεν μπορεί να γίνει αντιληπτή από τα μάτια μας, αφού είναι έξω από την περιοχή του ορατού φάσματος ακτινοβολίας. Εκπεμπόμενη ακτινοβολία από τέτοιες θερμικές πηγές, ορατή μόνο με ανιχνευτές που βασίζονται στην υπέρυθρη θερμογραφία.

50 Ακτινοβολία Ο ρυθμός εκπομπής θερμικής ακτινοβολίας από ένα σώμα εξαρτάται πάρα πολύ από την επιφανειακή θερμοκρασία του, Τ, και συγκεκριμένα είναι ανάλογος της Τ 4. Ο ρυθμός αυτός (Η) ή αλλιώς η ισχύς (Ρ) της θερμικής ακτινοβολίας, δίνεται από τον νόμο Stefan-Boltzmann: Η = ΔQ/Δt = Ρ = e σ Α Τ 4 όπου: Α, το εμβαδόν της επιφάνειας του σώματος, σ = 5, W/m 2.K 4, η παγκόσμια σταθερά Stefan-Boltzmann e, o συντελεστής εκπομπής του σώματος (παίρνει τιμές μεταξύ 0 και 1 και χαρακτηρίζει την ικανότητα εκπομπής θερμικής ακτινοβολίας ενός σώματος). Η τιμή του e είναι κοντά στο μηδέν για υλικά με ανοιχτόχρωμες, λείες επιφάνειες ενώ προσεγγίζει τη μονάδα για υλικά με μαύρες θαμπές επιφάνειες.

51 Ακτινοβολία Όλα τα σώματα, όχι μόνο εκπέμπουν αλλά και απορροφούν ενέργεια με τη μορφή ηλεκτρομαγνητικής ακτινοβολίας. Αν ένα σώμα σε απόλυτη θερμοκρασία Τ 1 βρίσκεται σε περιβάλλον με απόλυτη θερμοκρασία Τ 2 τότε ο ολικός ρυθμός ακτινοβολίας: Η = ΔQ/Δt = Ρ = eσατ 4 ασατ π 4 όπου, ασατ π4, η ισχύς που απορροφά το σώμα από το περιβάλλον και α ο συντελεστής απορρόφησης ακτινοβολίας για το σώμα. Οι συντελεστές e και α θα πρέπει να είναι ίδιοι! Δηλ. Η = ΔQ/Δt = Ρ = eσα(τ 4 Τ π4 ) ΓΙΑΤΙ: Στην περίπτωση όπου Τ = Τ π, το σώμα και το περιβάλλον βρίσκονται σε θερμική ισορροπία, επομένως δεν υπάρχει ανταλλαγή θερμότητας με κανέναν τρόπο, ούτε με ακτινοβολία, και οι ρυθμοί εκπομπής και απορρόφησης πρέπει να είναι ίσοι. Για να αληθεύει αυτό και να είναι Η = 0 θα πρέπει ο συντελεστής e στον όρο απορρόφησης να είναι ίδιος με αυτόν του όρου εκπομπής.

52 ΔΙΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΑΚΤΙΝΟΒΟΛΙΑ 1) Σε αίθουσα διδασκαλίας με θερμοκρασία περιβάλλοντος 17 C υπάρχουν 40 φοιτητές. α) Πόση είναι η συνολική ισχύς θερμικής ακτινοβολίας που εκπέμπουν οι φοιτητές? Υποθέστε ότι ο συντελεστής εκπομπής e είναι 1 και ότι η μέση επιφάνεια σώματος και θερμοκρασία του κάθε φοιτητή είναι 1,2 m 2 και 37 C, αντίστοιχα. (Υπόδειξη: η ισχύς αυτή είναι η διαφορά της ισχύος που εκπέμπουν οι φοιτητές μείον της ισχύος που δέχονται από το περιβάλλον!) σ = 5, W/m 2. K 4 β) Ποια θα είναι, κατά προσέγγιση, η αύξηση της θερμοκρασίας της αίθουσας μετά από 1 ώρα; Η πυκνότητα και η ειδική θερμότητα του αέρα είναι 1,2 Kg/m 3 και 1012 J / Κgr. K, αντίστοιχα. Ο όγκος της αίθουσας είναι 8000 m 3. Λύση: α) Η= 40.( σ.e.τ 4 φ σ.e.τ π4 ) = 40 σ.e.(τ 4 φ - Τ π4 ) = 5884 W β) ΔQ= Η.t = m.c.δτ αρα ΔΤ=Η.t / m.c = Η.t / ρ.v.c = 2,18 C

53 ΔΙΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΑΚΤΙΝΟΒΟΛΙΑ 2 1) Η ισχύς της ηλιακής ακτινοβολίας που φθανει στην επιφάνεια του Εδάφους είναι περίπου 600 W/m 2. Αν ο πάγος απορροφά το 30% της ακτινοβολίας, σε πόσο χρόνο θα λειώσει στρώμα πάγου με πάχος 10 cm; Η πυκνότητα πάγου είναι 0,9167 g/cm 3. Ο πάγος και το νερό κάτω από αυτόν είναι στους 0 C. L f = 3,34 x 10 5 J/Kg Λύση Η = 600 W/m 2 Η μάζα στρώματος πάγου εμβαδού 1 m 2 και πάχους 10 cm είναι M = ρ.v = 916,7 Kg/m m 3 = 91,67 Kg Η ενέργεια που απορροφάται για να λειώσει το στρώμα πάγου είναι 0,3 Η t = Q = m L f t = m L f / 0,3 Η = 47 hr

54 Λειτουργία θερμοκηπίου Ορατό φως: περνά και θερμαίνει το εδαφος το οποιο εκπεμπει υπερυθρη ακτινοβολια Υπέρυθρο: δεν περνά προς τα έξω (ανακλάται πίσω)

55 1) Ηλιακή ακτινοβολια θερμαίνει το εδαφος 2) Έδαφος εκπεμπει υπερυθρη ακτινοβολια 3)...που ανακλαται από αερια θερμοκηπιου 4) Η Θερμοκρασια εδαφους και κατωτερης ατμοσφαιρας αυξανεται, παγοι λιωνουν κλπ Φαινόμενο θερμοκηπίου

56 Το φαινόμενο θερμοκηπίου οφείλεται στους ρύπους αερίων όπως διοξείδιο του άνθρακα, μεθάνιο κλπ (ppm = mg/l)

57 Κλιματική αλλαγή εξαιτίας φαινομένου θερμοκηπίου Στάθμη θάλασσας

58 Κλιματική αλλαγή Όλο και περισσότεροι επιστήμονες πιστεύουν ότι το φαινόμενο του θερμοκηπίου μπορεί να οδηγήσει σε μια θετική (αλλά όχι με την καλή έννοια) ανάδραση, κατά την οποία η αύξηση της θερμοκρασίας σε όλα τα μέρη της Γης θα έχει ως αποτέλεσμα την απελευθέρωση παγιδευμένων αερίων θερμοκηπίου, όπως στα θαλάσσια ιζήματα και στους πολικούς πάγους. Η σπειροειδής επανάληψη αυτής της διαδικασίας μπορεί να οδηγήσει τη θερμοκρασία του πλανήτη σε ακόμη υψηλότερες τιμές. Επιπλέον, οι αυξημένες θερμοκρασίες οδηγούν στη συρρίκνωση των κομματιών πάγου που καλύπτουν συνήθως ορεινές περιοχές (εμβαδού μικρότερου των km 2 ) στους πόλους της Γης, η οποία μπορεί να προκαλέσει σημαντική αύξηση του ύψους της στάθμης των ωκεανών. Ίσως ακόμα πιο απειλητικές, αν και διατυπώνονται με μικρότερη βεβαιότητα, θα είναι οι συνέπειες των υψηλότερων θερμοκρασιών στο πόσιμο νερό, στη γεωργία και στην ανάπτυξη νέων στελεχών βακτηρίων και ιών που θα προκαλέσουν νέες ασθένειες.

59 Αύξηση στάθμης θάλασσας αν λειώσουν ολοι οι πάγοι: Νεα Υόρκη Ουάσινγκτον Μαϊάμι
