REŢELE TERMICE SPECIALIZAT PENTRU CONDUCTE PREIZOLATE

Transcript

1 REŢELE TERMICE SPECIALIZAT PENTRU CONDUCTE PREIZOLATE

2 CONDUCTE Conductă preizolată cu polietilenă Până la DN 1000 cu izolaţie standard sau întărită. Livrarea se face sub formă de bare de dimensiuni de 6 m, 12 m sau 16 m lungime. La o durată de viaţă min 30 ani,rezistă până la 149 C temperatura de durată şi 25 bar presiune de regim. Conductă preizolată spiko Până la dimensiunea nominală DN 1000 cu izolaţie standard sau întărită. Livrarea se face sub formă de bare de dimensiuni de 6 m, 12 m sau 16 m lungime. La o durată de viaţă de 30 ani rezistă până la 149 C temperatură de durată şi 25 bar presiunea de regim. Conductă flex În funcţie de material, sub formă de conductă singulară sau duplex, până la un diametru al conductei de agent termic de 110 mm cu izolaţie standard şi parţial întărită. Livrarea se face în colaci şi de 24 respectiv 25 m lungime până la 50, 100, 150, 180, 250, 280 sau 360 m lungime (funcţie de diametrul conductei)! isoflex, la o durată de viaţă de 30 ani, rezistă până la 130 C temperatură de durată şi 25 bar presiune de regim, isocu până la 110 C şi 25 bar precum şi isopex in regim variabil de tempertura până la 95 C şi 6 bar (încălzire) respectiv 10 bar (sanitar). Conductă duplex Până la dimensiunea nominală DN 150 cu izolaţie întărită pe tur şi izolaţie standard pe retur. Mantaua are o geometrie patentată şi odată cu ea şi stratul izolator. Livrarea se face în bare de 12 m lungime. La o durată de viaţă de 30 ani rezistă până la 130 C temperatură de durată şi 25 bar presiune de regim. Conductă industrială Până la dimensiunile nominale livrabile ale conductei de agent termic dorite, izolaţie standard sau întărită. Livrarea sub formă de bare, şi în funcţie de materialul conductei, în lungimi de 5 m, 6 m sau 12 m lungime. Conducta de agent termic din oţel (negru, zincat, strat protector), polimeri (conducte singulare sau duplex), oţel inoxidabil sau alte materiale, ca de ex. fonta. La o durată de viaţă de 30, în funcţie de material, rezistă până la 149 C temperatură de durată, presiunea de regim în funcţie de cerinţă. Conductă cu izolaţie din oţel Sub formă de sistem de conducte singulare sau duble, până la dimensiunea nominală DN 1200 având grosimi de izolaţie de 30 mm până la 130 mm, în funcţie de temperatură. Livrarea se face sub formă de bare de 12 m lungime. La o durată de viaţă de 30 ani, rezistă până la 300 C temperatură de durată, presiunea nominală până la PN 64 bar.

3 COMPONENTE Dimensiunile componentelor corespund standardului de producţie al grupei isoplus. Ansamblul >>Conductă agent termic + material izolant + manta << corespunde întotdeauna cerinţelor constructive, respectiv se adaptează la specificaţia de material dorită. Coturi În varianta standard la unghi de 90 sau 45 şi la cerere şi coturi cu unghiuri speciale de la 10 până la maxim 80 - unghi complementar α. Lungimea braţului la alegere, atât coturi standard, cât şi coturi lungi 1,00 x 1,00 m sau după cerinţe. Ramificaţii În funcţie de calculele statice, se confecţionează ramificaţie la 45 tip T sau P. Puncte fixe Cu placa din oţel, în construcţie stratificată, opţional, separată termic şi electric faţă de conducta de oţel. Folosire exclusiv în situaţii impuse de calculul static, cum ar fi de ex. Trasee suspendate, trasee de abur, coturi 45, braţ de dilatare prea scurt etc. Armături de închidere Ca execuţie standard cu trecere redusă, la cerere şi cu trecere completă, precum şi sub formă combinată cu ramificaţie de golire respectiv aerisire, inclusiv robinet golire respectiv aerisire. Pentru manipulare cu o cheie T sau cu dispozitiv de acţionare. Golire / aerisire Execuţia ca la o ramificaţie verticală, având inclus un robinet golire respectiv aerisire şi căciulă termocontractibilă. Capetele de ieşire, opţional cu capete plate sau capete filetate pentru conectarea directă a furtunului. Reducţie Sub formă de piesă prefabricată, pentru reducerea cu până la două trepte a dimensiunii nominale. Se aplica in locul mansoanelor acolo unde nu sunt disponibile mufe reduse. internet:

4 MUFE DE LEGĂTURĂ Manşon termocontractibil Sub formă de sistem dublu etanş, nereticulat, sudabil în PE. Constă dintr-o ţeavă manşon PEHD intactă, banda de etanşare din cauciuc butilic, două dopuri pentru sudat PE şi două manşete termocontractibile. Livrabile pentru toate diametrele de manta de la 65 mm. Manşon termocontractibil-isojoint sub formă de sistem molecular reticulat şi nesudabil. Constă dintro ţeavă manşon PEHD intactă, banda de etanşare din cauciuc butilic şi două petice PE activate electric (pentru închiderea găurilor).conform EN 489 testat la 1000 cicluri. Livrabil pentru toate diametrele de manta de la 90 mm. Manşoane sudabile Constând dintr-o mufă termocontractibilă nereticulată intactă, fără sudură pe generatoare, şi două folii termocontractibile şi bandă de izolare a foliilor. Manşoanele sudabile se livrează pentru diametrele de mantale de la 65 până la 315 mm. Manşon - Isocompact pentru postizolarea ulterioară a locurilor de imbinare, cu excepţia conductelor duplex. Constă dintr-o coajă izolatoare PUR, formată din două părţi, un mastic de etanşare, o folie termocontractibilă stratificată, bandă de etanşare precum şi dintr-un manşon termocontractibil intact, PE reticulată. Livrabilă pentru diametre de mantale de la 90 până la 250 mm. Manşoane de reducţie şi de capăt Se livrează sub formă de manşon alunecător precum şi ca manşoane termocontractibile nereticulate. Manşoanele de reducţie servesc pentru trecerea de la diferite diametre de conducte şi sunt produse în formă concentrică. Manşoanele de capăt sunt folosite pentru închiderea temporară a conductelor. Livrabil pentru toate diametrele de mantale de la 65 mm. Manşon din tablă Asigură închiderea rigidă a mantalelor pe conductele industriale, pozate aerian in exterior şi / sau în clădiri. Este formată dintr-o manta de tablă tăiată longitudinal, bandă de etanşare din cauciuc butilic şi nituri, necesare pentru fixarea locurilor de îmbinare, care sunt etanşate suplimentar cu silicon. Livrabil pentru toate diametrele de mantale de la 90 mm. internet:

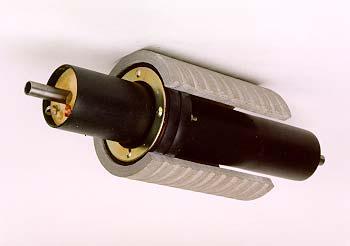

5 ACCESORII Ramificaţie aplicată Pentru realizarea unei derivaţii, respectiv ramificaţii de conductă, la o conductă aflată deja în exploatare. Se poate monta pentru o temperatură de până la maxim 140 C şi presiune de 25 bar. Livrabil pentru dimensiuni nominale de ramificaţie de la DN 25 până la DN 100. Vană de unică folosinţă Pentru închiderea unei porţiuni, care va fi condusă mai departe, la un interval de timp, încă necunoscut. Ca piesă finală, în stare închisă, conducta poate fi oricând condusă mai departe, fără a întrerupe funcţionarea ei. Livrabil cu trecere redusă de la DN 20 până la DN 200. Căciulă de capăt Drept protecţie la umeziri şi apă scursă prin neetanşeităţile la capetele de conducte în cămine sau clădiri (subsoluri). Disponibil în funcţie de utilizare, simplex, duplex sau căciulă cu fermoar pentru montaj ulterior. Livrabil în toate combinaţiile posibile de mantale şi conducte de agent termic. Element de trecere prin perete Pentru a împiedica pătrunderea apei în spărturile efectuate în pereţi la clădiri sau puţuri. Destinate drept inel de etanşare standard faţă de apa care nu este sub presiune, sau faţă de apa sub presiune, drept piesă de etanşare cu strângere ulterioară, etanşă la gaz şi apă sub presiune, la nevoie şi divizată. Livrabile pentru toate mărimile de mantale. Pernă de dilatare Serveşte pentru preluarea deplasărilor datorate dilataţiilor termice în conducte. Satisfăcător pentru toate cerinţele vă stau la dispoziţie trei variante constructive diferite > Standard Înveliş parţial Înveliş complet < pentru toate diametrele. Altele În completarea accesoriilor, vă stau la dispoziţie suporturi pentru montaj, bandă de avertizare, şi alte accesorii, ca de ex. suporti şi lagăre de alunecare, manşete de închidere, saltele de pozare, si altele produse similare. La cerere, oferim mai multe detalii şi informaţii.

6 SUPRAVEGHEREA REŢELEI IPS-Analog Spuma PUR, care este utilizată ca material izolator pentru sistemul de conducte, are o rezistenţă electrică, care poate fi considerată ca fiind infinit de mare. Sistemul de alarmă IPS-Analog se bazează pe proprietatea fizică de scădere a acestei rezistenţe la pătrunderea umezelii în stratul izolator. Se măsoară rezistenţa dintre conductorii de Cu, montaţi în spumă din fabrică, şi conducta de oţel, respectiv masă. La apariţia unui defect, localizarea se efectuează prin procedeul de măsurare a duratei de parcurs. Tehnicienii în măsurători de la isoplus localizează defectul apărut cu ajutorul unui reflectometru de impulsuri. Reflectometrul de impulsuri emite un impuls cu o frecvenţă foarte înaltă, care este reflectat de la locul cu defect. Timpul, măsurat în microsecunde, este transformat imediat de către aparat într-o unitate de distanţă. Precizia de măsurare este ± 0,5 %. IPS-NiCr Acest sistem oferă posibilitatea supravegherii tuturor procedeelor de măsurare rezistive. În conductă supravegherea şi localizarea se realizează complet automat, după principiul divizorului de tensiune necompensat. În cazul apariţiei umezelii în izolaţie sau in ansamblul senzor conductă de agent termic, sunt determinate locul defectului şi tipul defectului. Umezeala este localizată cu o precizie de 2% din lungimea de supravegheat. Software-ul IPS-NiCr face prelucrarea datelor şi reprezentarea lor complet automatizat. Toate măsurătorile sunt stocate şi pot fi evaluate ulterior. Cu până la 16 staţii de măsurare ce pot fi comandate direct se pot supraveghea până la 76,8 km (!) perechi de măsură. În plus, IPS-NiCr recunoaşte automat, dacă este conectat un aparat final NiCr sau Cu. Prin aceasta este posibilă şi supravegherea unui sistem mixt de conductori. IPS-Digital Aici este emis un impuls în sistemul de conductori. Impulsurile electrice de energie redusă se propagă neperturbate cu o viteză de ca. 137 m/µs sau km/s. În cazul pătrunderii de umiditate, se modifică impedanţa caracteristică. Din durata de timp dintre impulsul emis şi reflexie se calculează poziţia locului cu defect. Umiditatea se poate arăta pe porţiunea măsurată cu o precizie de 0,1%. O localizare exactă se poate efectua chiar şi în cazul mai multor locuri cu defecte. Software-ul IPS-Digital face pregătirea necesară a datelor şi reprezentarea lor complet automatizată. Toate măsurătorile sunt stocate automat şi pot fi evaluate ulterior. Cu până la 16 locuri de măsurat a câte 4 canale, care se pot comanda direct, vă stă la dispoziţie un potenţial de extindere de până la 160 km (!) de conductori senzori ce pot fi supravegheaţi. IPS-Visual Această extindere reprezintă o inovaţie privind facilităţile spre utilizator. Prin transferul de date independent al software-ului IPS- Digital/NiCr la modulul vizual IPS-VDN locurile unde au apărut defecte sunt reprezentate direct în plan şi sunt găsite rapid pe teren. Datele sunt introduse prin pixelii de pe suprafaţa de utilizare. Prin modulul de program editare conductori, întreg sistemul de conducte este digitalizabil. internet:

7 PRESTĂRI DE SERVICII Pretensionare termică Această tehnică este folosită întotdeauna când nu se poate realiza o preluare naturală a dilataţiei în coturi sau compensatoare L-, Z- sau U. Traseul de conductă se încălzeşte şi se poate pretensiona termic în şanţ. Pentru a garanta o funcţionare perfectă, trebuie realizat un concept de pretensionare detaliat. Execuţia montajului După legarea conductelor de agent termic, aceste locuri trebuie izolate şi etanşate cu manşoane şi spumă PUR, la faţa locului. Din motive de garanţie, aceste lucrări şi montajul pernelor de dilatare, precum şi instalarea componentelor de supraveghere, sunt executate în general de către personal de montaj verificat de AGFW-/BFW şi şcolarizat de isoplus. La toate legăturile cu manşoane se aplică un număr de identificare. Proiectare Proiectarea conductelor preizolate pentru pozare directă în sol sau libere, necesită cunoştinţe de specialitate deosebite. Inginerii proiectanţi de la isoplus-, dotaţi cu uneltele adecvate, vă stau la dispoziţie. Indiferent dacă este vorba despre liste de piese, soluţii de detaliu, parcurgerea, planificarea, calculul şi desenarea traseului, toate sunt executate rapid, precis şi conform cererii. Evident, după discuţii şi consultări, cu ajutorul celor mai moderne tehnici pe computer. Calcule statice Calculele statice au rolul de a urmări şi analiza tensiunile ce apar în timpul ezploatării reţelelor, pentru a păstra aceste tensiuni sub valorile limită admisibile. Situaţia economică a ramurii constructive şi, legat de aceasta, a alimentării cu energie, face necesară cercetarea foarte amănunţită a valorilor de siguranţă ale materialelor de bază, ceea ce se realizează prin folosirea celor mai eficiente şi performante soluţii de software. Documentaţie În cadrul perimetrului oferit, isoplus pregăteşte o documentaţie tehnică a tuturor materialelor livrate precum şi a planurilor corespunzătoare, care apoi pot fi integrate fără dificultate în întreaga documentaţie asupra obiectului.isoplus ajută dezvoltarea, supravegherea sistemelor prealabil construite, repararea rapidă a defecţiunilor cauzate de alţi executanţi. Pentru proiecte de viitor dăm soluţii privind întrebările legate de transportul energiei termice. internet:

8 ŢEVILE UTILE Material Simbolizare Nr. Material /Art norma Condiţii tehnice de livrare Oţel St DIN 2448 sau 2458 DIN 1626 sau 1629 negru St DIN 2448 sau 2458 DIN 1626 sau 1629 St DIN 2448 sau 2458 DIN 1628 sau 1630 St DIN 2448 sau 2458 DIN 1628 sau 1630 St DIN 2440 sau 2441 DIN St DIN 2391-T 1 sau 2448 DIN St DIN 2393-T 1 sau 2458 DIN StE DIN 2448 sau 2458 DIN StE TM DIN 2448 sau 2458 DIN TTSt 35 N DIN 2448 sau 2458 DIN sau StE DIN 2448 sau 2458 DIN sau >> Alte tipuri de oţeluri, ca St 44.0, St 44.4, StE până la StE 415.7, StE TM până StE TM precum şi toate celelalte oţeluri neindicate, conform DIN 17172, 17173, 17175, 17177, şi disponibile la cerere Oţel St DIN 2460 DIN 1626 sau 1629 Negru St DIN 2460 DIN 1626 sau 1629 Placat >> Căptuşit sau / şi învelit cu bitum conform DIN >> Căptuşit cu mortar de ciment conform DIN 2614 >> Învelit cu mortar de ciment fibros conform DVGW-GW 340 >> Învelit cu pulbere de răşină epoxidică conform DIN >> Învelit cu polietilenă normală sau întărită, conform DIN >> Capetele de conducte, la alegere plate,teşite Oţel St DIN 2440 sau 2441 DIN Zincat >> Zincare la cald conform DIN 2444 / EN >> Capetele de conducte, la alegere plate sau cu ţeavă filetată, conform DIN 2999-T 1 Oţel inox V 2 A DIN 2462-T 1sau 2463-T 1 DIN sau V 4 A DIN 2462-T 1sau 2463-T 1 DIN sau X 5 CrNiMo DIN şi DIN 2463-T DVGW TS 225 >> Conducte din oţel inox pt. ind.alimentară conform normei DIN >> Toate celelalte tipuri de oţeluri inox neindicate conform DIN 17455, 17456, 17457, şi la cerere Cupru SF-Cu F DIN 1754 şi 1786 DIN şi EN 1057 Cu-DHP/ DIN şi DIN 1754 şi 1786 R 220 EN 1057, DVGW >> Toate celelalte tipuri de cupru, neindicate, conform DIN 1754, 1787 şi la cerere Termoplaste PEHD Polietilenă DIN 8074 DIN 8075 (Plastomere) PELD Polietilenă DIN 8072 DIN 8073 PE-Xa Polietilenă DIN DIN PB Polibutenă DIN DIN PP Polipropilenă DIN 8077 DIN 8078 PVC Polivinilchlorid DIN 8061 DIN 8062 >> Toate celelalte materiale plastice neindicate, la cerere Altele GFK Duroplast DIN sau DIN sau Materiale de legătură din fibră de sticlă şi sistem de răşină (de ex. Epoxid) Tuburi de fontă ductile DIN 19691, sau 15 DIN sau SPIKO Oţel Bercluit în spirală, zincat conform DIN >> Toate celelalte tipuri de conducte neindicate, la cerere internet:

9 MATERIALE IZOLATOARE Material izolator Cls.de mat.de constr. conform DIN 4102 Conductivit.termică conf EN 253 şi DIN Temperatura de regim de durată maxim admisă Spumă dură PUR pt. conducte flex B 3 0,027 W/(m K) 120 C Spumă specială de poliuretan B 2 0,028 W/(m K) 120 C Spumă dură de poliuretan (PUR) B 3 0,028 W/(m K) 149 C Cochilie vată minerală şi Spumă specială PUR combinată B 2 0,031 W/(m K) 160 C Cochilie vată minerală şi Spumă dură PUR combinată B 3 0,031 W/(m K) 180 C Cochilii cu fibră din vată minerală A 1 0,035 W/(m K) 300 C Cochilie vată minerală A 1 0,035 W/(m K) 300 C A 1 = nu este inflamabil B 2 = inflamabil normal B 3 = uşor inflamabil CONDUCTE Material Simbolizare Cl.de mat.de constr. DIN 4102 Norma Condiţii tehnice de livrare Polietilenă PEHD B 2 DIN 8074 DIN 8075 Polietilenă PELD B 2 DIN 8072 DIN 8073 Oţel St 37.0 A 1 DIN 2448 sau 2458 DIN 1626 sau 1629 Oţel St 52.0 A 1 DIN 2448 sau 2458 DIN 1626 sau 1629 Oţel Spiko A 1 Oţel zincat -vălţuit conform DIN Aluminiu Spiko Alu A 1 Aluminu bercluit conform DIN >> PE colorat standard negru, alternativ alb sau sau transparent >> St 37.0 şi St 52.0 conform DIN placat cu PE, conform DIN bituminos sau conform >> DVGW-GW 340 învelit cu mortar cu fibră de ciment >> Spiko bercluit exterior, de la diametrul 160 mm se poate berclui şi interior. >> Toate celelalte tipuri de conducte neindicate, vezi şi conducte de agent termic, la cerere GAMA CONDUCTE PREIZOLATE Diam nom Ţoli Diam ext Gros perete (mm) Manta Standard Manta 1x Întărită Manta 2x Întărită DN20 ¾ 26,9 2, DN ,7 2, DN32 1¼ 42,4 2, DN40 1½ 48,3 2, DN ,3 2, DN65 2½ 76,1 2, DN ,9 3, DN ,3 3, DN ,7 3, DN ,3 3, DN ,1 4, DN ,0 4, DN ,9 5, DN ,6 5, DN ,4 5, DN ,2 6, DN ,0 6, DN ,8 6, DN ,0 7, DN ,0 8, DN ,0 8, DN ,0 10, DN ,

10 AVANTAJELE Asigurarea calităţii În grupa isoplus cea mai mare importanţă este acordată calităţii. În toate uzinele producătoare este implementat un sistem de management conform DIN EN ISO 9000, pentru a garanta o asigurare continuă a calităţii la cel mai înalt standard tehnic. Aceste sisteme de management al calităţii cuprind toate domeniile întreprinderii, cum ar fi recepţia şi livrarea mărfurilor, controlul intermediar şi în timpul producţiei, planificare şi proiectare, utilizare precum şi, ca cel mai esenţial element al lanţului QS, realizarea pe teren a retelei, respectiv montajul. Premiza posibilităţii de realizare, în cadrul grupei isoplus, o reprezintă organizarea sistematică a tuturor proceselor şi supravegherea lor zilnică. Toate domeniile particulare se întrepătrund şi sunt supuse în mod consecvent şi direct atenţiei conducerii firmei. La intervale periodice, managementul verifică eficienţa sistemului QS, pe baza rapoartelor interne, auditurilor şi a documentaţiilor tehnice precum şi comerciale. Service Asigurarea calităţii, de la intrarea mărfurilor până la livrare şi de la montarea conductelor până la izolarea lor, este aplicată în mod util de către personalul de service de la isoplus. Inginerii de la planificare pregătesc proiectul din punct de vedere tehnic şi economic. Important este ca să ajungă la o concordanţă deplină între specificaţia emisă pentru şantier şi ideea finală a proprietarului construcţiei, respectiv a persoanei care se ocupă cu această problemă. Pentru aceasta isoplus oferă cele mai cuprinzătoare şi mai complete prestaţii de service în domeniul planificare, proiectare, execuţie, montaj şi recepţie. Totul la îndemână În ultimul deceniu isoplus a trecut de la aprovizionarea de materii prime de la furnizori, la producţia proprie de conducte preizolate, componente şi paleta de accesorii. Prin aceasta, cumpărarea de mărfuri a fost limitată la strictul necesar, eliminând dependenţa de golurile în livrare ale furnizorilor. Printre materialele respectiv accesoriile care sunt din producţia proprie se numără: Conducte din Polietilenă >> PEHD & PELD Conducte Spiko >> Oţel & Alu >>Bercluit interior şi exterior Manşoane de legătură >> manşoane alunecătoare std. >> manşoane termocontractibile >> manşoane isojoint >> manşoane sudabile electric >> manşoane isocompact >> manşoane din tablă Perne de dilatare >> Standard, învelire parţială & totală Sisteme de semnalizare >> Cupru- & sârmă de NiCr Acestea sunt dovedite în plus cu următoarele compartimente proprii firmei Planificare & Proiectare >> Statică, devize, CAD etc. Execuţie montaj >> Personal verificat AGFW-/BFW- Asigurarea calităţii >> Planificare, Producţie & Montaj Supraveghere reţea >> Planificare, Montaj & Punere în funcţiune
