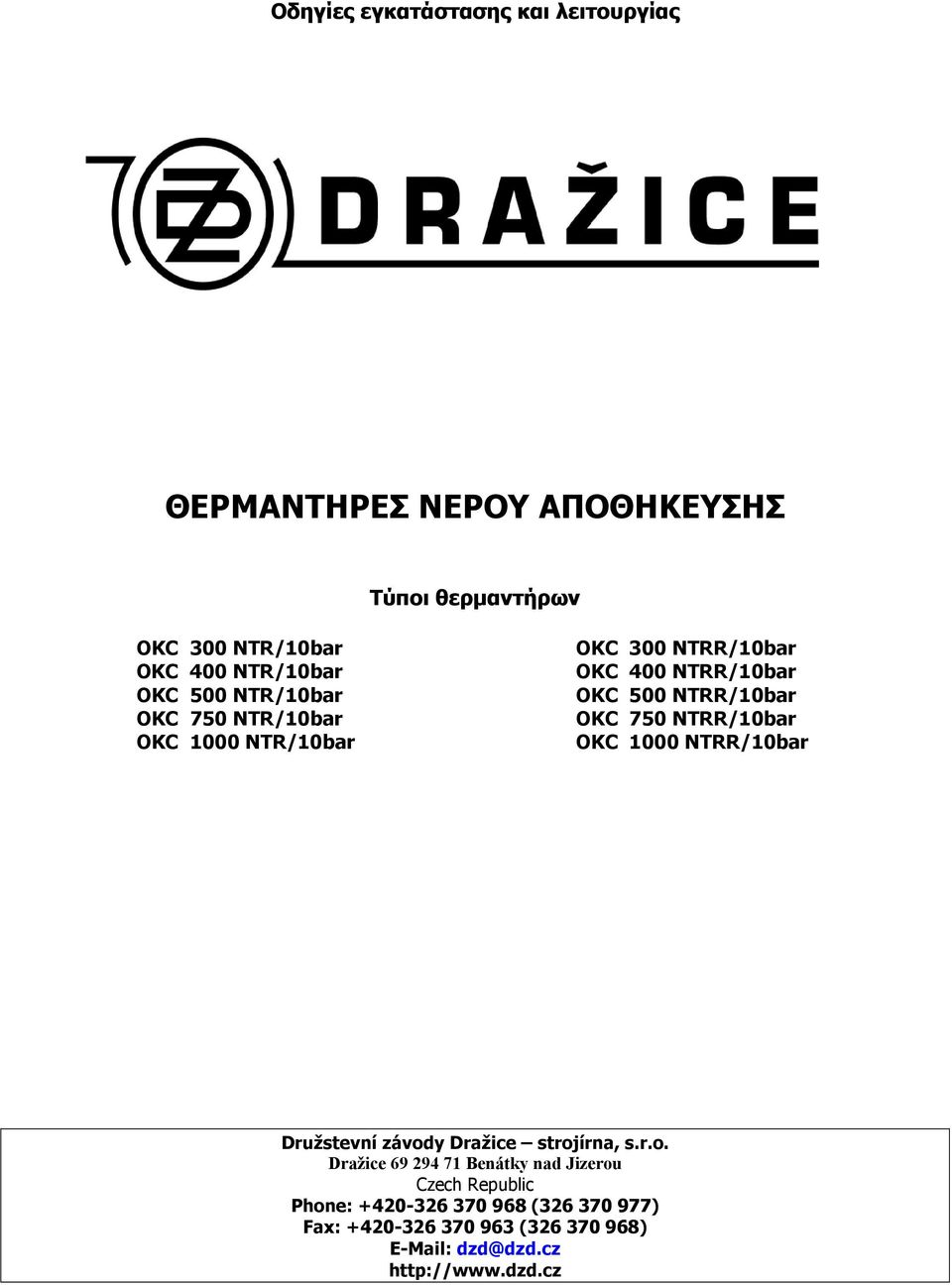

1 Οδηγίες εγκατάστασης και λειτουργίας ΘΕΡΜΑΝΤΗΡΕΣ ΝΕΡΟΥ ΑΠΟΘΗΚΕΥΣΗΣ Τύποι θερµαντήρων OKC 300 NTR/10bar OKC 400 NTR/10bar OKC 500 NTR/10bar OKC 750 NTR/10bar OKC 1000 NTR/10bar OKC 300 NTRR/10bar OKC 400 NTRR/10bar OKC 500 NTRR/10bar OKC 750 NTRR/10bar OKC 1000 NTRR/10bar Družstevní závody Dražice strojírna, s.r.o. Dražice Benátky nad Jizerou Czech Republic Phone: ( ) Fax: ( )

2 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ ΘΕΡΜΑΝΤΗΡΩΝ ΝΕΡΟΥ ΑΠΟΘΗΚΕΥΤΣΗΣ Αγαπητέ καταναλωτή: Σε ευχαριστούµε για την επιλογή σου να χρησιµοποιήσεις τα προϊόντα µας. Το όνοµα Drazice είναι η βεβαίωση για ποιότητα απόδοση και αξία, από το Ελπίζουµε να είσαστε απολύτως ικανοποιηµένοι µε το θερµαντήρα νερού Drazice. Μέσα από αυτές τις σελίδες θέλουµε να σας ενηµερώσουµε για την κατασκευή, λειτουργία, συντήρηση και άλλες χρήσιµες πληροφορίες που αφορούν τους θερµαντήρες νερού. Σας παρακαλούµε να διαβάσετε προσεκτικά όλες τις οδηγίες ώστε να σιγουρευτείτε ότι παίρνετε τη µέγιστη απόδοση από αυτές. Αυτό το προϊόν κατασκευάστηκε µε τα µεγαλύτερης ποιότητας υλικά και προδιαγραφές. Το τεχνολογικό ινστιτούτο του BRNO έχει εγκρίνει τα προϊόντα µας. Για µια ακόµη φορά σας ευχαριστούµε για την επιλογή σας. 2

3 1. ΧΡΉΣΗ ΚΑΙ ΕΦΑΡΜΟΓΕΣ ΤΩΝ ΘΕΡΜΑΝΤΗΡΩΝ ΝΕΡΟΥ ΑΠΟΘΗΚΕΥΣΗΣ Οι θερµαντήρες νερού χρήσης αποθήκευσης των σειρών OCK NTR/NTRR παρέχουν Ζεστό Νερό Χρήσης (ΖΝΧ) σε σύνδεση µε κάποια πηγή θέρµανσης, συνήθως µε ένα λέβητα. Με τον τύπο NTRR µπορούν να συνδιαστούν δυο πηγές θέρµανσης (κεντρική θέρµανσης και ηλιακοί συλλέκτες ή αντλία Θερµότητας). Η εξαιρετική του απόδοση εξασφαλίζει την επάρκή ποσότητα ΖΝΧ για διαµερίσµατα, κατοικίες και επαγγελµατικούς χώρους. 2. ΠΛΕΟΝΕΚΤΗΜΑΤΑ. Εύκολη τοποθέτηση και σύνδεση µε την πηγή θέρµανσης Ταχεία θέρµανση του ΖΝΧ Επισµαλτωµένος εσωτερικός θάλαµος, ο οποίος καλύπτει όλους τους κανόνες ποιότητας για ΖΝΧ Ενσωµατοµένο ανόδιο Μαγνησίου Αναµονές για πολλές παροχές Για τους θερµαντήρες µε δυο εναλλάκτες είναι δυνατό να συνδεθούν µε δυο πηγές θέρµανσης ή να συνδεθούν σε σειρά ώστε να διπλασιαστεί η επιφάνεια εναλλαγής Ακριβής έλεγχος της θερµοκρασίας ΖΝΧ υνατότητα σύνδεσης ανακυκλοφορίας ΖΝΧ 3. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Ο χώρος που βρίσκεται το νερό είναι φτιαγµένος από ατσάλινο φύλλο και έχει δοκιµαστεί σε πίεση 12bar. Η εσωτερική επιφάνεια του είναι επισµαλτωµένη. Στο πλάι του δοχείου συγκολλείται µία φλάντζα και πάνω στη φλάντζα βιδώνεται ένα καπάκι. Ανάµεσα από τη φλάντζα και το καπάκι υπάρχει κυκλικό παρέµβυσµα (φλάντζα) για τέλεια στεγανοποίηση. Υπάρχουν υποδοχές στο καπάκι της φλάντζας για τη τοποθέτηση των συσκευών θέρµανσης, λειτουργίας και την ασφάλεια του θερµαντήρα (σώµα θέρµανσης, θερµοστάτης, θερµική ασφάλεια). Προσαρµόζεται µε βίδα Μ8 µία ράβδος ανοδικής προστασίας. Η ράβδος ανοδικής προστασίας χρησιµοποιείται σαν επιπρόσθετη προστασία για το δοχείο του θερµαντήρα. Η αντίδραση του µε το νερό δηµιουργεί το κατάλληλο περιβάλλον για την όσο το δυνατόν µεγαλύτερη παράταση της ζωής του. Ο εναλλάκτης είναι κατασκευασµένος από χαλύβδινο σωλήνα και είναι συγκοληµένος στο θάλαµο. Υπάρχει φλάντζα διαµέτρου 110mm για επίσκεψη και καθαρισµό στο κάτω µέρος του θερµαντήρα, η οποία βιδώνεται µε βίδες Μ8 στο σώµα του. Στη φλάντζα µπορεί να τοποθετηθεί θερµαντικό στοιχείο µε θερµοστάτη και θερµικό ασφαλείας. Οι θερµαντήρες NTRR διαθέτουν αναµονή µε σπείρωµα 1 ½ η οποία µπορεί να δεκτεί επιπλέον θερµαντικό στοιχείο. Χρησιµοποιείται για επιπρόσθετη θέρµανση όταν ο άνω εναλλάκτης συνδέεται µε ηλιακούς συλλέκτες. Ο εσωτερικός θάλαµος είναι µονωµένος µε σκληρή πολυουρεθάνη πάχους 40-65mm, εξασφαλίζοντας όσο το δυνατόν λιγότερες θερµικές απώλειες. Ο θερµαντήρας δοκιµάζεται σε πίεση 13bar 3

4 Τεχνικά χαρακτηριστικά: Τύπος OKC 300 NTRR/ 10bar OKC 400 NTRR/ 10bar OKC 500 NTRR/ 10bar OKC 750 NTRR/ 10bar OKC 1000 NTRR/ 10bar Όγκος Θαλάµου l ιάµετρος mm ,5 701, Βάρος kg Πίεση λειτουργίας Ζ.Ν.Χ bar Πίεση λειτουργίας θέρµανσης bar Μέγιστη θερµ. Νερού θέρµανσης C Μέγιστη θερµ. Ζ.Ν.Χ. C Θερµαντική επιφάνεια άνω εναλλ. m 2 0,8 1,05 1,3 1,17 1,12 Θερµαντική επιφάνεια κάτω εναλλ m 2 1,55 1,8 1,9 1,93 2,45 Θερµική απόδοση άνω/κάτω εναλλ. kw 45/27 51/31 58/40 60/33 76/32 Μέση παροχή Ζ.Ν.Χ Κάτω εναλλ. l/h Άνω εναλλ Θερµικές απώλειες (24h) kwh 1,68 2 2,3 3,6 3,9 ΖΝΧ: Ζεστό Νερό Χρήσης στους 45 ο C 4

5 1. Χαλύβδινος επισµαλτωµένος θάλαµος 2. Κάλυµµα 3. Παροχή ΖΝΧ 4. Κυάθιο θερµοµέτρου 5. Ανακυκλοφορία 6. Εναλλάκτης 7. Είσοδος κρύου 8. Ράβδος µαγνησίου Mg 9. Αναµονή για επιπλέον πηγή θέρµανσης 10. Θερµόµετρο 11. Φλάντζα 1. Χαλύβδινος επισµαλτωµένος θάλαµος 2. Κάλυµµα 3. Παροχή ΖΝΧ 4. Κυάθιο θερµοµέτρου 5. Ανακυκλοφορία 6. Εναλλάκτης 7. Είσοδος κρύου 8. Ράβδος µαγνησίου Mg 9. Θερµόµετρο 10. Φλάντζα 11. Αναµονή για επιπλέον πηγή θέρµανσης 5

6 4. ΑΡΧΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Ο θερµαντήρας συνδέεται µε εξωτερική πηγή θέρµανσης όπως λέβητα κεντρικής θέρµανσης ή ηλιακούς συλλέκτες και ελέγχει τη θέρµανση του ΖΝΧ µε θερµοστάτη. Με χρήση τρίοδης βάνας επιτυγχάνεται ο βέλτιστος έλεγχος της θέρµανσης. Για να επιτευχθεί η ζητούµενη θερµοκρασία ΖΝΧ, το νερό θέρµανσης πρέπει να ρυθµιστεί τουλάχιστον 5 ο C υψηλόλότερα. Ο θερµαντήρας λειτουργεί µε την αρχή διαφοράς πιέσεων. Υπάρχει διαρκής πίεση από το δίκτυο κρύου νερού προς το θερµαντήρα. Η πίεση αυτή επιτρέπει την εκροή από οποιαδήποτε έξοδο του θερµαντήρα. Σε περίπτωση που οι σωληνώσεις ΖΝΧ έχουν µεγάλο µήκος, προτείνουµε κύκωµα ανακυκλοφορίας Σχ.3 Παράδειγµα σύνδεσης θερµαντήρα µε λέβητα και ανακυκλοφορία (σειρά OCK NTR) 1.Θερµαντήρας 2.Εναλλάκτης 3. οχείο ιαστολής 4.Κυκλοφορητής 5.Βάνα αποµόνωσης 6.Μανόµετρο 7.Βαλβίδα ασφαλείας 8.Αισθητήριο θερµοκρασίας 9. Αντεπίστροφη 10.Θερµόπετρο 11.Τρίοδη 12.Βαλβίδα ασφαλείας 13.Αντεπίστροφη 14.Βαλβίδα ασφαλείας Θερµαντήρα 6

7 Παράδειγµα σύνδεσης θερµαντήρα µε λέβητα, ηλιακούς συλλέκτες και ανακυκλοφορία (Σειρά OCK NTRR) 1.Θερµαντήρας 2.Εναλλάκτης 3. οχείο ιαστολής 4.Κυκλοφορητής 5.Βάνα αποµόνωσης 6.Μανόµετρο 7.Βαλβίδα ασφαλείας 8.Αισθητήριο θερµοκρασίας 9. Αντεπίστροφη 10.Θερµόπετρο 11.Τρίοδη 12.Βαλβίδα ασφαλείας 13.Αντεπίστροφη 14.Βαλβίδα ασφαλείας Θερµαντήρα 15.Τρίοδη 7

8 5. ΣΥΝ ΕΣΗ ΤΟΥ ΘΕΡΜΑΝΤΗΡΑ ΜΕ ΤΟ ΙΚΤΥΟ ΖΝΧ ΣΧ.5 Σειρά OCK NTR Ακολουθήστε τη συνδεσµολογία του ΣΧ.3 Σειρά OCK NTRR Ακολουθήστε τη συνδεσµολογία του ΣΧ.4 Έξοδος ΖΝΧ Ανακυκλοφορία Είσοδος νερού θέρµανσης Κυάθιο θερµοστάτη Εξοδος νερού θέρµανσης Είσοδος κρύου νερού Έξοδος ΖΝΧ Είσοδος νερού θέρµανσης Κυάθιο θερµοστάτη Εξοδος νερού θέρµανσης Είσοδος νερού θέρµανσης Κυάθιο θερµοστάτη Εξοδος νερού θέρµανσης Είσοδος κρύου νερού Ανακυκλοφορία 6. ΒΑΛΒΙ Α ΑΣΦΑΛΕΙΑΣ Κάθε εγκατάσταση νερού θέρµανσης υπό πίεση οφείλει να διαθέτει διάταξη ασφαλείας από υπερπίεση. Τα συνήθη ασφαλιστικά είναι βαλβίδες ασφαλείας διαφράγµατος µε ελατήριο. Η διαστασιολόγηση της βαλβίδας δίνεται από τον παρακάτω πίνακα Πιν.3 Όγκος Θερµαντήρα (λτ) Ελάχιστη διάµετρος Μέγιστη ισχύς θέρµανσης Μέχρι 200 1/2 ( DN 15 ) 75 kw από 200 µέχρι 3/4 ( DN 20 ) 150 kw 1000 Η βαλβίδα ασφαλείας τοποθετείται στην εισαγωγή του κρύου νερού. Η πίεση της βαλβίδας ασφαλείας θα πρέπει να επιλέγεται κατά 20% µεγαλύτερη από την µέγιστη θερµοκρασία λειτουργίας του κυκλώµατος ύδρευσης. Αν υπάρχει έστω και µια στιγµιαία πίεση πάνω από 6.3bar στην παροχή του νερού τότε θα πρέπει να τοποθετηθεί ένας µειωτής πίεσης πριν τη βαλβίδα ασφαλείας Η βαλβίδα ασφαλείας συνδέεται σύµφωνα µε τις οδηγίες που εσωκλείονται στη συσκευασία της. Ότι απορρίπτεται από τη βαλβίδα ασφαλείας πρέπει να οδηγείται στην αποχέτευση. Η εγκατάσταση θα πρέπει να είναι σε συµφωνία µε τους ισχύοντες κανονισµούς. ΠΡΟΣΟΧΗ Με σεβασµό στο γεγονός ότι η βαλβίδα ασφαλείας δεν είναι κατάλληλη για να εκκενώνει το νερό από το θερµαντήρα, για αυτό συνιστούµε να τοποθετήσετε ένα κρουνό εκκένωσης σε κατάλληλο σηµείο πριν τη βαλβίδα ασφαλείας και για πιέσεις µεγαλύτερες από 6 bar συνιστούµε τη τοποθέτηση µειωτή πιέσεως. 8

9 8. ΣΥΝ ΕΣΗ ΘΕΡΜΑΝΤΗΡΑ ΜΕ ΤΟ ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ Ο θερµαντήρας πρέπει να τοποθετείται στο δάπεδο, κοντά στην πηγή θέρµανσής του. Οι σωληνώσεις θέρµανσης θα πρέπει να συνδεθούν στις κατάλληλες αναµονές του θερµαντήρα, και να τοποθετηθεί αυτόµατο εξαεριστικό στο υψηλότερο σηµείο. Για την προστασία του κυκλοφορητή, της τρίοδης, του εναλλάκτη και των ανεπίστροφων θα πρέπει να τοποθετηθεί φίλτρο νερού. Προτείνεται ο καθαρισµός του δικτύου πριν την τελική σύνδεση. Όλες οι σωληνώσεις πρέπει να µονώνονται κατάλληλα. ιαστάσεις θερµαντήρων Σχ.6 Σχ.7 9

10 Σχ.8 OKC 750 NTR/1MPa OKC 1000 NTR/1MPa A B C D D E F G H I J K Σχ.9 9. ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ OKC 750 NTRR/1MPa OKC 1000 NTRR/1MPa A B C D D E F G H I J K L M N O

11 ΛΕΙΤΟΥΡΓΙΑ - ΣΥΝΤΗΡΗΣΗ 9. ΒΑΖΟΝΤΑΣ ΤΟ ΘΕΡΜΑΝΤΗΡΑ ΣΕ ΛΕΙΤΟΥΡΓΙΑ Αφού ενώσετε το θερµαντήρα στο δίκτυο ύδρευσης, το σύστηµα θέρµανσης του ζεστού νερού και αφού δοκιµάσετε τη βαλβίδα ασφαλείας (ακολουθώντας τις οδηγίες που εσωκλείονται στη βαλβίδα), ο θερµαντήρας µπορεί να τεθεί σε λειτουργία. ιαδικασία: Α) ελέγξτε το κύκλωµα ΖΝΧ και την σύνδεση µε το κύκλωµα θέρµανσης Β) ανοίξτε τη βάνα του ζεστού νερού στο συλλέκτη Γ) ανοίξτε τη βάνα της παροχής του κρύου νερού προς το θερµαντήρα ) µόλις αρχίσει το νερό να τρέχει από τη βάνα ζεστού νερού, ο θερµαντήρας γεµίζει και κλείνει η βάνα Ε) αν το καπάκι της φλάντζας δεν είναι καλά κλεισµένο πρέπει να το σφραγίσετε ΣΤ) όταν ζεσταίνετε το νερό χρήσης χρησιµοποιώντας ενέργεια από το σύστηµα κεντρικής θέρµανσης, ανοίξτε τις βανες της εισαγωγής και εξαγωγής, εξαερίζοντας την αντίσταση. Ζ) όταν ξεκινήσετε τη λειτουργία, αποπλύνετε το θερµαντήρα. Η) Ρυθµίστε την επιθυµητή θερµοκρασία ΖΝΧ 10. ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΘΕΡΜΑΝΤΗΡΑ ΚΑΙ ΑΛΛΑΓΗ ΤΟΥ ΑΝΟ ΙΟΥ Με τη συνεχή θέρµανση του νερού δηµιουργούνται µεταλλικά κατάλοιπα στο εσωτερικό τοίχωµα του δοχείου και κυρίως στο κάλυµµα της φλάντζας. Αυτά τα κατάλοιπα εξαρτώνται από τη σκληρότητα του νερού, θερµοκρασία και την ποσότητα του νερού που χρησιµοποιείται. Μετά από δύο χρόνια λειτουργίας συνιστούµε να ελεγχθεί και πιθανώς καθαριστεί το δοχείο από τα µεταλλικά κατάλοιπα και ίσως να χρειαστεί αλλαγή το ανόδιο. Η διάρκεια ζωής του ανοδίου είναι θεωρητικά δύο χρόνια αλλά διαφέρει ανάλογα τη σκληρότητα του νερού και τη χηµική σύσταση του στη περιοχή. Βασιζόµενοι σε αυτό τον έλεγχο είναι δυνατόν να αλλαχθεί αργότερα το ανόδιο. Εµπιστευτείτε µία αρµόδια εταιρεία για το καθαρισµό και την αλλαγή του ανοδίου. Όταν αδειάζετε νερό από το δοχείο η βαλβίδα του συλλέκτη για το ζεστό νερό θα πρέπει να είναι ανοιχτή ώστε να µην υπάρχει µειωµένη πίεση στο δοχείο του θερµαντήρα που θα αποτρέψει το άδειασµα του νερού. ΠΡΟΣΟΧΗ Σε περίπτωση που αποθηκεύετε ζεστό νερό για µελλοντική χρήση, συνιστάται (και σε µερικές περιπτώσεις είναι απολύτως απαραίτητο), να αυξάνετε περιοδικά την θερµοκρασία (το ελάχιστο στους 70ºC) για ένα µικρό χρονικό διάστηµα, ώστε να αποτρέψετε το σχηµατισµό βακτηριδίων. Το νερό από το θερµαντήρα είναι νερό χρήσης. Η ποιότητά του καθορίζεται από τους σχετικούς κανονισµούς. 12. ΑΝΤΑΛΛΑΚΤΙΚΑ - οχείο θερµαντήρα (µαζί µε κάλυµµα και µόνωση) - Θερµοστάτης - Ράβδος ανοδικής προστασίας, µαγνησίου Παρακαλούµε όταν παραγγέλνετε ανταλλακτικά, καθορίζετε προορισµό τους και τύπο. Ο κωδικός του προϊόντος αναγράφεται στη ταµπέλα κατασκευαστή του θερµαντήρα. 11

12 13. ΣΗΜΑΝΤΙΚΕΣ ΣΥΜΒΟΥΛΕΣ - Η εγγύηση δεν ισχύει χωρίς πιστοποιητικό από ειδικευµένη εταιρεία εκτέλεσης της εγκατάστασης. - Να ελέγχετε το ανόδιο µαγνησίου και να το αλλάξετε αν είναι αναγκαίο. - Μεταξύ του θερµαντήρα και της βαλβίδας ασφαλείας δεν πρέπει να τοποθετείται εξάρτηµα αποµόνωσης (βάνα). - Όταν η πίεση στο σύστηµα διανοµής του νερού είναι µεγαλύτερη από 6 bar, πρέπει να τοποθετείται µειωτής πιέσεως πριν τη βαλβίδα ασφαλείας. - Όλες οι εξαγωγές του νερού θα πρέπει να καταλήγουν σε συλλέκτη υδροληψίας. - Πριν το πρώτο γέµισµα του θερµαντήρα µε νερό συνιστούµε να σφίξετε τις βίδες της φλαντζωτής ένωσης του δοχείου. - Κάθε χειρισµός του θερµοστάτη πέρα από την αλλαγή της θερµοκρασίας µε το ανάλογο κουµπί, απαγορεύεται. - Όλες οι ενέργειες της εγκατάστασης, τοποθετήσεις και αλλαγή των στοιχείων λειτουργίας θα πρέπει να γίνονται µόνο από εξουσιοδοτηµένη εταιρεία. - Σε εξαίρεση η ασφάλεια µπορεί να σβήσει αν υπερθερµανθεί το νερό του συστήµατος διανοµής ζεστού νερού (στα ηλεκτροµπόϊλερ) - Ο θερµαντήρας θα πρέπει να λειτουργεί µε µια πηγή ενέργειας κάθε φορά. 12

13 15. ΚΥΡΙΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Θερµοκ εισόδου Συντελεστής απόδοσης NL σε Παροχή ΖΝΧ Tcw=10 C Παροχή διέλευσης ανά 10min Παροχή νερού θέρµανσης Θερµικές Απώλειες (24h) ΤΥΠΟΣ θέρµαν tcw = 10 C thw = 45 C tal tal = 50 C Thw=45 C Thw=60 C = 60 C TE BE TE BE BE TE BE TE tcw = 10 C tal = 50 C thw = 45 C tal = 60 C ο C l/h kw l/h kw l/h kw l/h kw l/10min l/10min m 3 /h kwh OKC 300 NTRR/10BAR ,7/2,7 1, OKC 400 NTRR/10BAR ,0/3, OKC 500 NTRR/10BAR ,0/3,0 2, ΤΕ : Άνω εναλλάκτης tcw: θερµοκρασία κρύου ΒΕ : Κάτω εναλλάκτης thw: θερµοκρασία ΖΝΧ tal: µέση θερµοκρασία θερµαντήρα 13

14

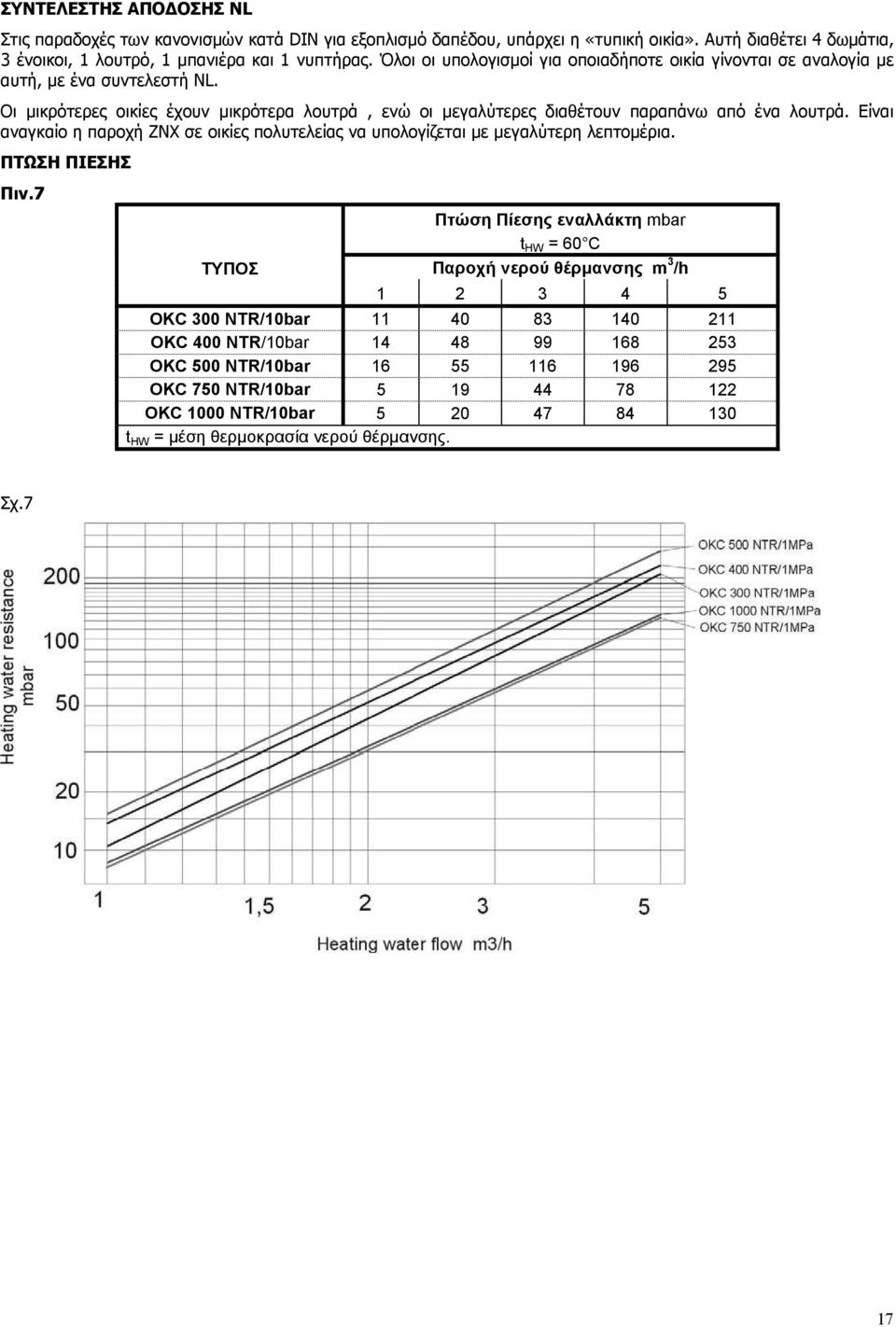

15 Θερµοκ εισόδου Συντελεστής απόδοσης NL σε Παροχή ΖΝΧ Tcw=10 C Παροχή διέλευσης ανά 10min Παροχή νερού θέρµανσης Θερµικές Απώλειες (24h) ΤΥΠΟΣ θέρµαν tcw = 10 C tal = 50 C thw = 45 C tal = 60 C Thw=45 C Thw=60 C tcw = 10 C tal = 50 C thw = 45 C tal = 60 C ο C l/h kw l/h kw l/10min l/10min m 3 /h kwh 60 4, , OKC 300 NTR/10BAR 70 5,3 8, , , ,3 8, , , ,3 8, , , , OKC 400 NTR/10BAR 70 10,1 12, , , ,1 15, , , ,1 15, , , , , OKC 500 NTR/10BAR 70 15,2 15, , , ,2 19, , , ,2 19, , , , OKC 750 NTR/10BAR 70 15,4 25, ,3 30, , OKC 1000 NTR/10BAR 70 19,7 32, ,3 38, tcw: θερµοκρασία κρύου thw: θερµοκρασία ΖΝΧ tal: µέση θερµοκρασία θερµαντήρα 15

16

17 ΣΥΝΤΕΛΕΣΤΗΣ ΑΠΟ ΟΣΗΣ NL Στις παραδοχές των κανονισµών κατά DIN για εξοπλισµό δαπέδου, υπάρχει η «τυπική οικία». Αυτή διαθέτει 4 δωµάτια, 3 ένοικοι, 1 λουτρό, 1 µπανιέρα και 1 νυπτήρας. Όλοι οι υπολογισµοί για οποιαδήποτε οικία γίνονται σε αναλογία µε αυτή, µε ένα συντελεστή NL. Οι µικρότερες οικίες έχουν µικρότερα λουτρά, ενώ οι µεγαλύτερες διαθέτουν παραπάνω από ένα λουτρά. Είναι αναγκαίο η παροχή ΖΝΧ σε οικίες πολυτελείας να υπολογίζεται µε µεγαλύτερη λεπτοµέρια. ΠΤΩΣΗ ΠΙΕΣΗΣ Πιν.7 ΤΥΠΟΣ Πτώση Πίεσης εναλλάκτη mbar t HW = 60 C Παροχή νερού θέρµανσης m 3 /h OKC 300 NTR/10bar OKC 400 NTR/10bar OKC 500 NTR/10bar OKC 750 NTR/10bar OKC 1000 NTR/10bar t HW = µέση θερµοκρασία νερού θέρµανσης. Σχ.7 17
