Chemická kotva PURE EPOXY

Transcript

1 Výrobok Vlastnosti Dvojzložková chemická kotva na báze čistej epoxidovej živice pre vysokopevnostné kotvenie a profesionálne aplikácie. Určená pre oceľové kotviace prvky: závitové a výstužné tyče do u, najmä pre otvory vŕtané diamantovým vrtákom. pre vysoké zaťaženie, kotvenie závitových aj výstužných tyčí, výborná mechanická odolnosť, vynikajúca chemická odolnosť, bez výrazného zápachu, bez zrážania počas zrenia (vhodná pre hladké otvory vŕtané diamantovým vrtákom), dlhší čas zrenia (výhoda pri vypĺňaní hlbších otvorov). Použitie Kotvenie do podkladov z prírodného kameňa, u, tvárnic, plného muriva, dutých tehál. Ideálny pre inštaláciu drevených, oceľových konštrukcií, technologických zariadení, lešení, profilov, zábradlí, mreží, ale aj nosných súčastí stavby, stĺpov, stožiarov atď. Kotva je vhodná pre aplikáciu v miestach s mokrou prevádzkou. Doporučený priemer kotviacich prvkov: M8 M30 (závitové tyče) a Ø 8 Ø32 (výstužné tyče). Dlhšia spracovateľnosť prináša výhodu pri kotvení do hlbších otvorov. Ideálna pre aplikáciu do otvorov vŕtaných diamantovým vrtákom. Balenie Kartuša / side by side 385 ml, systém 3:1 Farba Šedá Technické údaje Základ - Epoxidová živica Konzistencia - Tixotropná pasta Hustota g/ml 1,55 pri 23 C Tepelná odolnosť po C -40 / +72 vytvrdnutí Teplota kartuše C +5 / +35 pri preprave Aplikačná teplota C +5 / +40 Skladovateľnosť mesiace 24 Pri teplotách od +5 C do +35 C Špecifikácia Kategória použitia ETAG 1, časť 5, OPTION 7 Certifikácia ETA 16/0357 Chemická kotva do u Vyzrievanie Teplota podkladu ( C) Doba spracovateľnosti (min) Doba vyzretia suchý Doba vyzretia vlhký podklad podklad (h) (h)

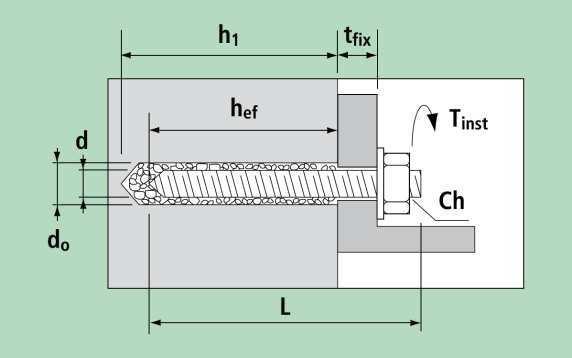

2 INŠTALÁCIA Prefúknuť 2x Vykefovať 2x Prefúknuť 2x Vykefovať 2x Prefúknuť 2x Použiť vhodný zmiešavač Aplikovať maltu do dna vývrtu Zaskrutkovať kotvený prvok Nedotýkať sť kotveného prvku, pred vytvrdnutím d - priemer tyče L - dĺžka tyče t fix šírka fixácie d 0 - priemer otvoru h 1 - minimálna hĺbka otvoru h ef - efektívna kotviaca hĺbka Tinst - uťahovací moment h ef = h 1 = h nom Montážne parametre závitová tyč Priemer otvoru d 0 [mm] Minimálna hĺbka otvoru h ef,min [mm] Maximálna hĺbka otvoru h ef,max [mm] Minimálna rozteč medzi kotvami df [mm] Minimálna vzdialenosť od kraja db [mm] Minimálna hrúbka základ. mater. T inst Minimálne šírka fixácie t fix, min [mm] 0 Maximálna šírka fixácie t fix,max [mm] 1500 Minimálna hrúbka základ. mater. h min [mm] hef hef + 2d0 Minimálne rozteč medzi kotvami S min [mm] Minimálne vzdialenosť od kraja C min [mm]

3 Montážne parametre výztužná tyč Priemer výstužnej tyče Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Priemer otvoru d 0 [mm] Minimálna hĺbka otvoru h ef,min [mm] Maximálna hĺbka otvoru h ef,max [mm] Priemer oceľovej kefy db [mm] ,5 Minimálna hrúbka základ. h min [mm] hef hef + 2d0 mater. Minimálna rozteč medzi kotvami s min [mm] Minimálna vzdialenosť od kraja c min [mm] Čistenie otvoru oceľovou kefou (priemer kefy vs priemer otvoru) Priemer závitovej tyče M10 M12 M16 M20 M24 Priemer vrtáka Ød 0 [mm] Priemer oceľovej kefy h ef,min [mm] Minimálny priemer kefy h ef,max [mm] 12,5 14,5 18,5 24,5 28,5 Primer výstužnej tyče Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Priemer vrtáka Ød 0 [mm] Priemer oceľovej kefy h ef,min [mm] Minimálny priemer kefy h ef,max [mm] 14,5 16,5 18, ,5 32,5 Oceľová kefa

4 Charakteristická únosnosť kotiev v ťahu a šmyku / zlyhanie vytiahnutím, vytrhnutím kužeľa, vylomením okraja C1 Charakteristická únosnosť závitových tyčí pri ťahovom zaťažení v netrhlinovom e (TR 029) Poškodenie ocele Charakteristické zaťaženie v ťahu/oceľ/triedy 4.6 N Rk,s [kn] Charakteristické zaťaženie v ťahu/oceľ/triedy 5.8 N Rk,s [kn] Charakteristické zaťaženie v ťahu/oceľ/triedy 8.8 N Rk,s [kn] Charakteristické zaťaženie v ťahu / Nerezová oceľ A4 a HCR / trieda 50 (> M24) a 70 ( M24) N Rk,s [kn] Kombinované zlyhanie vytiahnutie a vytrhnutie kužeľa u z netrhlinového u C20/25 T Rk,ucr N/mm T Rk,ucr N/mm ,5 6 Rozšírenie faktoru pre Zlyhanie oddelením Vzdialenosť od okraja T Rk,ucr N/mm ,5 7 6,5 6,5 6 6 T Rk,ucr N/mm ,5 7 6,5 6 5,5 5 C30/37 1,04 C40/50 1,08 C50/60 1,10 h / hef 2,0 1,0 hef 2,0 > h / hef > 1,3 4,6 hef 1,8 h h / hef 1,3 2,26 hef Osová vzdialenosť S cr,sp [mm] 2 C cr,sp suchý a mokrý zatopený otvor Y 2 1,2 1,4 Y 2 1,4

5 C2 Charakteristická únosnosť závitových tyčí pri ťahovom zaťažení v trhlinovom e (TR 029 a TR 045) Priemer závitovej tyče M12 M16 M20 M24 M27 M30 Poškodenie ocele Charakteristické zaťaženie v ťahu / oceľ / trieda 4.6 N Rk,s [kn] Charakteristické zaťaženie v ťahu / oceľ / trieda 5.8 N Rk,s [kn] Charakteristické zaťaženie v ťahu / oceľ / trieda 8.8 N Rk,s [kn] Charakteristické zaťaženie v ťahu / Nerezová oceľ A4 a HCR / trieda 50 (> M24) a 70 ( M24) N Rk,s [kn] Kombinované zlyhanie vytiahnutia a vytrhnutia kužeľa u z trhlinového u C20/25 T Rk,cr N/mm 2 6,5 5,5 5 4,5 4,5 4,5 T Rk,seis,C1 N/mm 2 6 5,2 4,8 4,5 4,5 4,5 T Rk,seis,C2 N/mm 2 2,1 1,9 T Rk,cr T Rk,seis,C1 T Rk,seis,C2 N/mm 2 6, ,5 3,5 3,5 N/mm 2 6 4,8 3,8 3,5 3,5 3,5 N/mm 2 2,1 1,7 T Rk,cr N/mm ,0 2,5 2,5 2,5 T Rk,seis,C1 N/mm 2 3,7 2,9 2,9 2,5 2,5 2,5 T Rk,seis,C2 N/mm 2 1,3 1,0 T Rk,cr T Rk,seis,C1 T Rk,seis,C2 N/mm ,5 2,5 2,5 N/mm 2 3,7 2,9 2,9 2,5 2,5 2,5 N/mm 2 1,3 1 Rozšírenie faktoru suchý a mokrý zatopený otvor C30/37 1,04 C40/50 1,08 C50/60 1,10 Y 2 1,2 1,4 Y 2 1,4

6 C3 Charakteristické hodnoty únosností pri zaťažení šmykom / závitové tyče v trhlinovom / netrhlinovom e Poškodenie ocele bez ramene páky Šmykové zaťaženie VRk,s [kn] Oceľ triedy 4.6 VRk,s, seis, C1 [kn] VRk,s, seis, C2 [kn] Šmykové zaťaženie VRk,s [kn] Oceľ triedy 5.8 VRk,s, seis, C1 [kn] VRk,s, seis, C2 [kn] Šmykové zaťaženie VRk,s [kn] Oceľ triedy 8.8 VRk,s, seis, C1 [kn] VRk,s, seis, C2 [kn] Šmykové zaťaženie / Nerezová VRk,s [kn] oceľ A4 a HCR / trieda 50 (> M24) VRk,s, seis, C1 [kn] a 70 ( M24) VRk,s, seis, C2 [kn] Poškodenie ocele s ramenom páky Zaťaženie v ohybu Oceľ triedy 4.6 Zaťaženie v ohybu Oceľ triedy 5.8 Zaťaženie v ohybu Oceľ triedy 8.8 Zaťaženie v ohybu / Nerezová oceľ A4 a HCR / trieda 50 (> M24) a 70 ( M24) M 0 Rk,s M 0 Rk,s, seis, C1 M 0 Rk,s, seis, C2 M 0 Rk,s M 0 Rk,s, seis, C1 M 0 Rk,s, seis, C2 M 0 Rk,s M 0 Rk,s, seis, C1 M 0 Rk,s, seis, C2 M 0 Rk,s M 0 Rk,s, seis, C1 M 0 Rk,s, seis, C2 Porušenie vylomením u Hodnota k podľa (5.7) technickej správy TR 029 2,0 Čiastkový súčiniteľ bezpečnosti Y 2 1,0 Prasknutie okraja u Viď. bod Technické správy TR 029 pre Návrh Injektovaných Kotiev Čiastkový súčiniteľ bezpečnosti Y 2 1,0

7 C4 Charakteristické hodnoty únosností pri zaťažení ťahom v netrhlinovom e pre výztužné tyče (TR 029) Poškodenie ocele Charakteristické zaťaženie v ťahu N Rk,s [kn] A s x f uk Kombinované zlyhanie vytiahnutím a vytrhnutím kužeľa u z netrhlinového u C20/25 T Rk,ucr [N/mm 2 ] ,5 9 9 T Rk,ucr [N/mm 2 ] , ,5 Rozšírenie faktoru pre Zlyhanie oddelením Vzdialenosť od okraje T Rk,ucr [N/mm 2 ] ,5 6,5 6 5,5 5,5 5,5 T Rk,ucr [N/mm 2 ] ,5 6,5 6 5,5 4,5 4,5 C30/37 1,04 C40/50 1,08 C50/60 1,10 h / hef 2,0 1,0 hef 2,0 > h / hef > 1,3 4,6 hef 1,8 h h / hef 1,3 2,26 hef Osová vzdialenosť S cr,sp [mm] 2 C cr,sp suchý a mokrý zatopený otvor Y 2 1,2 1,4 Y 2 1,4

8 C5 Charakteristické hodnoty únosnosti pri zaťažení ťahom v trhlinovom e pre výstužné tyče (TR 029 a TR 045) Priemer výstužnej tyče M12 M14 M16 M20 M25 M28 M32 Poškodenie ocele N Charakteristické zaťaženie v ťahu Rk,s = [kn] A N s x f uk Rk,seis,C1 Kombinované zlyhanie vytiahnutia a vytrhnutia kužeľa u z trhlinového u C20/25 Rozšírenie faktoru pre suchý a mokrý zatopený otvor T Rk,cr [N/mm 2 ] 6,5 5,5 5,5 5 4,5 4,5 4,5 T Rk,seis,C1 [N/mm 2 ] 6 5 5,2 4,8 4,5 4,5 4,5 T Rk,cr [N/mm 2 ] 6,5 5, ,5 3,5 3,5 T Rk,seis,C1 [N/mm 2 ] 6 5 4,8 3,8 3,5 3,5 3,5 T Rk,cr [N/mm 2 ] 4 3, ,5 2,5 2,5 T Rk,seis,C1 [N/mm 2 ] 3,7 3,2 2,9 2,9 2,5 2,5 2,5 T Rk,cr [N/mm 2 ] 4 3, ,5 2,5 2,5 T Rk,seis,C1 [N/mm 2 ] 3,7 3,2 2,9 2,9 2,5 2,5 2,5 C30/37 1,04 C40/50 1,08 C50/60 1,10 Y 2 1,2 Y 2 1,4 C6 Charakteristické hodnoty únosností pri zaťažení šmykom v trhlinovom e pre výstužné tyče (TR 029 a TR 045) Poškodenie ocele bez ramene páky Charakteristické šmykové zaťaženie Poškodenie ocele s ramenom páky Charakteristický ohybový moment Porušenie vylomením u V Rk,s [kn] 0,50 x A s x f uk Nevzťahuje [kn] 0,44 x A sa s x f uk V Rk,seis,C1 M 0 Rk,s 1,2 x W el x f uk M 0 Rk,s, seis, C1 Faktor k v rovnici technickej správy TR 029 pre návrh chem. kotiev 2,0 Čiastkový súčiniteľ bezpečnosti Y 2 1,0 Prasknutí okraje betonu Viď sekciu technickej správy TR 029 pre návrh chem. kotiev Čiastkový súčiniteľ bezpečnosti Y 2 1,0 1,4

9 C7 Charakteristická únosnosť závitových tyčí pri ťahovom zaťažení v netrhlinovom e (podľa CEN/TS ) Poškodenie ocele Charakteristické zaťaženie v ťahu / oceľ / trieda 4.6 N Rk,s [kn] Charakteristické zaťaženie v ťahu / oceľ / trieda 5.8 N Rk,s [kn] Charakteristické zaťaženie v ťahu / oceľ / trieda 8.8 N Rk,s [kn] Charakteristické zaťaženie v ťahu / Nerezová oceľ A4 a HCR / trieda 50 (> M24) a 70 ( M24) N Rk,s [kn] Kombinované zlyhanie vytiahnutie z netrhlinového u C20/25 T Rk,ucr [N/mm 2 ] T Rk,ucr [N/mm 2 ] ,5 6 Rozšírenie faktoru pre T Rk,ucr [N/mm 2 ] 8 8 7,5 7 6,5 6,5 6 6 T Rk,ucr [N/mm 2 ] 8 8 7,5 7 6,5 6 5,5 5 C30/37 1,04 C40/50 1,08 C50/60 1,10 Faktor podľa CEN/TS , sekcie K 8 [-] 10,1 Vytrhnutie kužeľa u Faktor podľa CEN/TS , sekcie kucr [-] 10,1 Vzdialenosť od okraja Ccr,N [mm] 1,5 hef Axiálna vzdialenosť Scr,N [mm] 3,0 hef Zlyhanie oddelením h / hef 2,0 1,0 hef Vzdialenosť od okraja 2,0 > h / hef > 1,3 4,6 hef 1,8 h h / hef 1,3 2,26 hef Osová vzdialenosť S cr,sp [mm] 2 C cr,sp suchý a mokrý zatopený otvor Y inst 1,2 1,4 Y inst 1,4

10 C8 Charakteristická únosnosť závitových tyčí pri ťahovom zaťažení v trhlinovom e (podľa CEN/TS a TR045) Priemer závitovej tyče M12 M16 M20 M24 M27 M30 Poškodenie ocele Charakteristické zaťaženie v ťahu / oceľ / trieda 4.6 N Rk,s = N Rk, s,seis,c1 [kn] Charakteristické zaťaženie v ťahu / oceľ / trieda 5.8 N Rk,s = N Rk, s,seis,c1 [kn] Charakteristické zaťaženie v ťahu / oceľ / trieda 8.8 N Rk,s = N Rk, s,seis,c1 [kn] Charakteristické zaťaženie v ťahu / Nerezová oceľ A4 a HCR / trieda 50 (> M24) a 70 ( M24) N Rk,s = N Rk, s,seis,c1 [kn] Kombinované zlyhanie vytiahnutia z trhlinového u C20/25 Rozšírenie faktoru pre T Rk,cr [N/mm 2 ] 6,5 5,5 5 4,5 4,5 4,5 T Rk,seis,C1 [N/mm 2 ] 6 5,2 4,8 4,5 4,5 4,5 T Rk,seis,C2 [N/mm 2 ] 2,1 1,9 T Rk,cr [N/mm 2 ] 6, ,5 3,5 3,5 T Rk,seis,C1 [N/mm 2 ] 6 4,8 3,8 3,5 3,5 3,5 T Rk,seis,C2 [N/mm 2 ] 2,1 1,7 T Rk,cr [N/mm 2 ] ,5 2,5 2,5 T Rk,seis,C1 [N/mm 2 ] 3,7 2,9 2,9 2,5 2,5 2,5 T Rk,seis,C2 [N/mm 2 ] 1,3 1 T Rk,cr [N/mm 2 ] ,5 2,5 2,5 T Rk,seis,C1 [N/mm 2 ] 3,7 2,9 2,9 2,5 2,5 2,5 T Rk,seis,C2 [N/mm 2 ] 1,3 1 C30/37 1,04 C40/50 1,08 C50/60 1,10 Faktor podľa CEN/TS , sekcie K 8 [-] 7,2 Vytrhnutie kužeľa u Faktor podľa CEN/TS , sekcie kcr [-] 7,2 Vzdialenosť od okraja Ccr,N [mm] 1,5 hef Axiálna vzdialenosť Scr,N [mm] 3,0 hef Y inst 1,2 1,4 suchý a mokrý Y inst 1,4 zatopený otvor

11 C9 Charakteristické hodnoty únosností pri zaťažení šmykom / závitové tyče v trhlinovom / netrhlinovom e (podľa CEN/TS a TR045) Poškodenie ocele bez ramena páky Šmykové zaťaženie VRk,s [kn] Oceľ triedy 4.6 VRk,s, seis, C1 [kn] VRk,s, seis, C2 [kn] Šmykové zaťaženie VRk,s [kn] Oceľ triedy 5.8 VRk,s, seis, C1 [kn] VRk,s, seis, C2 [kn] Šmykové zaťaženie VRk,s [kn] Oceľ triedy 8.8 VRk,s, seis, C1 [kn] VRk,s, seis, C2 [kn] Šmykové zaťaženie VRk,s [kn] / Nerezová oceľ A4 a HCR / trieda VRk,s, seis, C1 [kn] (> M24) a 70 ( M24) VRk,s, seis, C2 [kn] Faktor ťažnosti podľa CEN/TS , sekcie K2 0,8 Poškodenie ocele s ramenom páky Zaťaženie v ohybu M 0 Rk,s Oceľ triedy 4.6 M 0 Rk,s, seis, C1 M 0 Rk,s, seis, C2 Zaťaženie v ohybu M 0 Rk,s Oceľ triedy 5.8 M 0 Rk,s, seis, C1 M 0 Rk,s, seis, C2 Zaťaženie v ohybu M 0 Rk,s Oceľ triedy 8.8 M 0 Rk,s, seis, C1 M 0 Rk,s, seis, C2 Zaťaženie v ohybu M 0 Rk,s / Nerezová oceľ A4 a HCR / trieda M 0 Rk,s, seis, C1 50 (> M24) a 70 ( M24) Porušenie vylomením u M 0 Rk,s, seis, C2 Faktor k v rovnici podľa CEN/TS , sekcie K 3 2,0 Čiastkový súčiniteľ bezpečnosti Y inst 1,0 Prasknutí okraje betonu Efektívna kotviaca dĺžka I l [mm] I l=min (h efi 8 d nom) Vonkajší priemer kotvy d nom [mm] Čiastkový súčiniteľ bezpečnosti Y inst 1,0

12 C10 Charakteristická únosnosť výstužných tyčí pri ťahovom zaťažení v netrhlinovom e (podľa CEN/TS ) Poškodenie ocele Charakteristické zaťaženie v ťahu N Rk,s [kn] A s x f uk Kombinované zlyhanie vytiahnutie z netrhlinového u C20/25 T Rk,ucr [N/mm 2 ] ,5 9 9 [N/mm 2 ] , ,5 Rozšírenie faktoru pre T Rk,ucr T Rk,ucr T Rk,ucr [N/mm 2 ] ,5 6,5 6 5,5 5,5 5,5 [N/mm 2 ] ,5 6, ,5 4,5 C30/37 1,04 C40/50 1,08 C50/60 1,10 Faktor podľa CEN/TS , sekcie K 8 [-] 10,1 Vytrhnutie kužeľa u Faktor podľa CEN/TS , sekcie kucr [-] 10,1 Vzdialenosť od okraja Ccr,N [mm] 1,5 hef Axiálna vzdialenosť Scr,N [mm] 3,0 hef Zlyhanie oddelením Vzdialenosť od okraja h / hef 2,0 1,0 hef 2,0 > h / hef > 1,3 4,6 hef 1,8 h h / hef 1,3 2,26 hef Osová vzdialenosť S cr,sp [mm] 2 C cr,sp suchý a mokrý zatopený otvor Y inst 1,2 1,4 Y inst 1,4

13 C11 Charakteristická únosnosť výztužných tyčí pri ťahovom zaťažení v trhlinovom e (podľa CEN/TS a TR045) Priemer výstužnej tyče M12 M14 M16 M20 M25 M28 M32 Poškodenie ocele N Charakteristické zaťaženie v ťahu Rk,s = [kn] N Rk,s,seis,C1 Kombinované zlyhanie vytiahnutím z trhlinového u C20 / 25 Rozšírenie faktoru pre A s x f uk T Rk,cr [N/mm 2 ] 6,5 5,5 5,5 5 4,5 4,5 4,5 T Rk,seis,C1 [N/mm 2 ] 6 5 5,2 4,8 4,5 4,5 4,5 T Rk,cr [N/mm 2 ] 6,5 5, ,5 3,5 3,5 T Rk,seis,C1 [N/mm 2 ] 6 5 4,8 3,8 3,5 3,5 3,5 T Rk,cr [N/mm 2 ] 4 3, ,5 2,5 2,5 T Rk,seis,C1 [N/mm 2 ] 3,7 3,2 2,9 2,9 2,5 2,5 2,5 T Rk,cr [N/mm 2 ] 4 3, ,5 2,5 2,5 T Rk,seis,C1 [N/mm 2 ] 3,7 3,2 2,9 2,9 2,5 2,5 2,5 C30/37 1,04 C40/50 1,08 C50/60 1,10 Faktor podľa CEN/TS , sekcie K 8 [-] 7,2 Vytrhnutie kužeľa u Faktor podľa CEN/TS , sekcie kcr [-] 7,2 Vzdialenosť od okraja Ccr,N [mm] 1,5 hef Axiálna vzdialenosť Scr,N [mm] 3,0 hef suchý a mokrý Y inst 1,2 1,4 zatopený otvor Y inst 1,4

14 C12 Charakteristické hodnoty únosnosti pri zaťažení šmykom / výstužné tyče v e - Trhlinový / netrhlinový (podľa CEN/TS a TR045) Poškodenie ocele bez ramene páky Charakteristické šmykové VRk,s [kn] 0,50 x A s x f uk zaťaženie VRk,s, seis, C1 [kn] 0,44 x A s x f uk Faktor ťažnosti podľa CEN/TS , sekcie k2 0,8 Poškodenie ocele s ramenom páky Charakteristické zaťaženie v M 0 Rk,s 1,2 x W el x f uk ohybu M 0 Rk,s, seis, C1 Porušenie vylomením u Faktor k v rovnici podľa CEN/TS K 3 2, , sekcie Čiastkový súčiniteľ bezpečnosti Y inst 1,0 Prasknutie okraja u Efektívna kotviaca dĺžka I l [mm] I l=min (h efi 8 d nom) Vonkajší priemer kotvy d nom [mm] Čiastkový súčiniteľ bezpečnosti Y inst 1,0 C13 Posun pri zaťažení ťahom / závitová tyč Netrhlinový C20/25 statické a kvázi-statické zaťaženie δn0 [mm/(n/mm 2 )] 0,011 0,013 0,015 0,020 0,024 0,029 0,032 0,035 δn [mm/(n/mm 2 )] 0,044 0,052 0,061 0,079 0,096 0,114 0,127 0,140 δn0 [mm/(n/mm 2 )] 0,013 0,015 0,018 0,023 0,028 0,033 0,037 0,043 δn [mm/(n/mm 2 )] 0,050 0,060 0,070 0,091 0,111 0,131 0,146 0,161 Trhlinový C20/25 - kvázi-statické a seizmické zaťaženie (C1) δn0 [mm/(n/mm 2 )] 0,032 0,037 0,042 0,048 0,053 0,058 δn [mm/(n/mm 2 )] 0,21 0,21 0,21 0,21 0,21 0,21 δn0 [mm/(n/mm 2 )] 0,037 0,043 0,049 0,055 0,061 0,067 δn [mm/(n/mm 2 )] 0,24 0,24 0,24 0,24 0,24 0,24 Trhlinový C20/25 - seizmické zaťaženie (C2) δn,seis(dls) δn,seis(dls) [mm/(n/mm 2 )] [mm/(n/mm 2 )] 0,03 0,06 0,05 0,09 δn,seis(dls) [mm/(n/mm 2 )] 0,03 0,05 δn,seis(dls) [mm/(n/mm 2 )] 0,06 0,09

15 C14 Posun pri zaťažení šmykom / závitová tyč Netrhlinový a trhlinový C20/25 statické, kvázi-statické a seizmické zaťaženie (C1) Všetky teploty δvo [mm/(kn)] 0,06 0,06 0,05 0,04 0,04 0,03 0,03 0,03 δv [mm/(kn)] 0,09 0,08 0,08 0,06 0,06 0,05 0,05 0,05 Trhlinový C20/25 - seizmické zaťaženie (C2) Všetky teploty δvo [mm/(kn)] 0,2 0,1 δv [mm/(kn)] 0,2 0,1 C15 Posun pri zaťažení ťahom / výztužná tyč Netrhlinový C20/25 statické a kvázi-statické zaťaženie δn0 [mm/(n/mm 2 )] 0,011 0,013 0,015 0,018 0,020 0,024 0,030 0,033 0,037 δn [mm/(n/mm 2 )] 0,044 0,052 0,061 0,070 0,079 0,096 0,118 0,132 0,149 δn0 [mm/(n/mm 2 )] 0,013 0,015 0,018 0,020 0,023 0,028 0,034 0,038 0,043 δn [mm/(n/mm 2 )] 0,050 0,060 0,070 0,081 0,091 0,111 0,136 0,151 0,172 Trhlinový C20/25 statické, kvázi-statické a seizmické zaťaženie (C1) δn0 [mm/(n/mm 2 )] 0,032 0,035 0,037 0,042 0,049 0,055 0,061 δn [mm/(n/mm 2 )] 0,21 0,21 0,21 0,21 0,21 0,21 0,21 δn0 [mm/(n/mm 2 )] 0,037 0,040 0,043 0,049 0,056 0,063 0,070 δn [mm/(n/mm 2 )] 0,24 0,24 0,24 0,24 0,24 0,24 0,24 C16 Posun pri zaťažení šmykom / výztužná tyč Netrhlinový C20/25 statické, kvázi-statické a seizmické zaťaženie (C1) Všetky teploty δvo [mm/(kn)] 0,06 0,05 0,05 0,04 0,04 0,04 0,03 0,03 0,03 δv [mm/(kn)] 0,09 0,08 0,08 0,06 0,06 0,05 0,05 0,04 0,04

16 Obmedzenie Podklad Pokyny Upozornenie Bezpečnosť Okrem iného nie je vhodné pre použitie na PE, PP, teflón. Otvory musia byť čisté, suché, bez voľných častíc prachu, mastnoty a oleja. Vyvŕtajte otvor predpísaných rozmerov pre použitie závitovej tyče alebo betonárskej výstuže. Otvor je nutné dôkladne vyčistiť oceľovou kefou a prefúknuť pumpičkou. Odskrutkujte vrchný ventil, nasaďte mixažnú špičku (dýzu) a kartušu vložte do špeciálnej aplikačnej pištole side by side. Prvých cca 10 cm materiálu vytlačte mimo otvor, až kým sa nedosiahne rovnomerne šedá farba. Homogénne zmiešanú Chemickú kotvu aplikujte tryskou na dno vyvŕtaného otvoru, zaplňte cca od 1/3 až do 1/2 otvoru. Pri aplikácii do dutinových materiálov je nutné použiť plastové alebo kovové sitko a otvor je potrebné vyplniť úplne maltou po vrch otvoru. Zasuňte rukou otáčavým pohybom závitovú tyč, puzdro, prút alebo svorník. Počkajte na vytvrdnutie pred zavesením upevňovaných predmetov. Nespotrebovanú časť možno opäť použiť s nasadením novej zmiešavacej trysky. Pre aplikáciu je potrebné použiť špeciálnu pištoľ pre 385 ml side by side kartušu, typ N158. Viď «Kartu bezpečnostných údajov 07.55». Aktualizácia Aktualizované dňa: Vyhotovené dňa: Výrobok je v záručnej dobe zhodný so špecifikáciou. Uvedené informácie a poskytnuté údaje sú založené na našich skúsenostiach, výskume a objektívnom testovaní a predpokladáme, že sú spoľahlivé a presné. Napriek tomu firma nemôže poznať najrôznejšie použitie, kde a za akých podmienok bude výrobok aplikovaný, ani použité metódy aplikácie, preto neposkytuje za žiadnych okolností záruku nad rámec uvedených informácií, čo sa týka vhodnosti výrobkov pre určité použitie ani na postupy použitia. Uvedené údaje sú všeobecného charakteru. Každý užívateľ je povinný sa presvedčiť o vhodnosti použitia vlastnými skúškami. Pre ďalšie informácie prosím kontaktujte naše technické oddelenie.
