1 Inteligentné kotviace riešenia Kotvy pre vysokú záťaž Mechanické a chemické kotviace riešenia pre každú inštaláciu walraven.com

2 Čím je značka Walraven tak unikátna? Prepájame potreby našich zákazníkov so silou našej spoločnosti. Za pomoci nášho širokého sortimentu výrobkov a odborného poradenstva môžme poskytnúť kompletné riešenie pre každý aspekt akéhokoľvek projeku bez ohľadu na jeho veľkosť alebo zložitosť. Kombinácia nášho systému výrobkov, know-how a služieb nám umožňuje dodávať inteligentné produktové riešenia. Takto dodávame pridanú hodnotu našim zákazníkom prostredníctvom inteligentných riešení. Chápeme, že naše výrobky sú malou časťou potenciálne veľkých projektov. Chápme, ako je dôležité, aby i tá najmenšia súčiastka vykonávala svoju funkciu správne a uľahčovala a zefektívňovala vašu prácu. I tá najdrobnejšia súčiastka môže podať veľký výkon, ak je navrhnutá, aplikovaná a dodaná múdro. A to je to, čo robíme každý deň. Služby šité na mieru Inteligentné balenie, inteligentná logistika a inteligentné IT riešenia pridávajú hodnotu k vašej každodennej práci. Spoločné inžinierstvo Môžeme posnunúť našu technickú podporu o krok vpred. Osobné vzťahy so zákazníkmi nám pomáhajú porozumieť ich potrebám a reagovať na ne. Môžeme ponúknuť na mieru šité riešenia špecifických projektových požiadavok. Neustály vývoj Neustále pracujeme na tom, aby sme priniesli na trh inteligentnejšie riešenia. Walraven má zaregistrovaných viac ako 60 aktívnych patentov a nové patenty registrujeme každý rok. Systémové myslenie Myslíme ďalej než len k jednotlivým výrobkom. Naše výrobky sú navrhnuté ako produktové systémy, ktoré sa vzájomne kombinujú a podporujú. Technická podpora Aby sme podporili našich zákazníkov pri efektívnom používaní našich systémov, zdieľame s nimi naše technické know-how.

3 3 Medzinárodne činná skupina Walraven vyvíja, vyrába a predáva inovatívne výrobky. Po desaťročia tieto výrobky denne uľahčujú prácu desiatkam tisíc montážnych firiem. Okrem poskytovania výrobkov a podpory taktiež radi poradíme. Náš inteligentný a efektívny prístup nám dovoľuje poskytovať integrované riešenie upevnení, ktoré funguje ako miesto pre uspokojenie všetkých vašich potrieb.

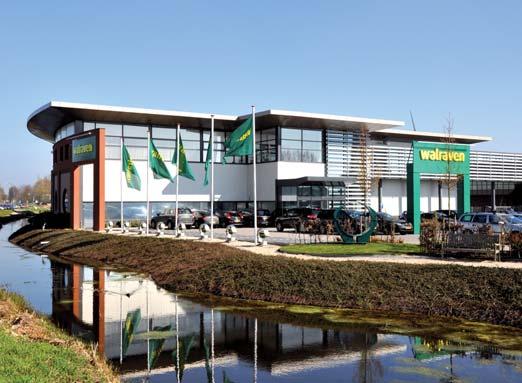

4 75 rokov globálnych inovácií a podpory Skupina Walraven je špičkový hráč na svetovom montážnickom trhu. Spoločnosť s centrálou v holandskom Mijdrechte má vlastné európske výrobné zariadenia a predajné kancelárie po celom svete a ručí za najvyššiu kvalitu už 75 rokov. Od roku 1942 Walraven vyrába a dodáva široký sortiment materiálov, používaných montérmi po celom svete, ktoré im šetria čas pri montáži a poskytujú najvyšší stupeň spoľahlivosti. Výrobky Walraven používajú desiatky tisíc montérov v Európe, Severnej Amerike, Latinskej Amerike, Afrike, na Strednom Východe, v Ázii a Austrálii. Každý jednotlivý výrobok je súčasťou celkového systémového riešenia. Sú použité v nespočetných projektoch úžitkových konštrukcií ale i v pobrežných, námorných a priemyselných projektoch a projektoch výstavby infraštruktúry. Naše projekty sú orientované na trh, sú inovatívne, perfektne opovedajú potrebám zákazníkov a podávajú najvyšší možný výkon. Všetky výrobky majú požadované osvedčenia a naša organizácia má certifikát ISO 9001:2008. So širokou škálou našich výrobkov a expertným poradenstvom môžeme posytnúť riešenie pre každý aspekt akéhokoľvek projektu bez ohľadu na jeho veľkosť alebo zložitosť.

5 Skupina Walraven 5 Skupina Walraven pôsobí na každom kontinente. Máme 17 predajných kancelárií, 10 výrobných zariadení a servisné centrá po celom svete. Naši ľudia majú aktuálne a hlboké vedomosti o našich výrobkoch a systémoch a tiež o miestnych preferenciách, omedzeniach a požiadavkoch. Tieto lokálne vedomosti nám umožňujú poskytovať konzultácie a podporu za pomoci našej logistickej a partnerskej siete kdekoľvek.

6 Rodina výrobkov Walraven Vývoj nových výrobkov bol vždy našou prioritou spolu s primárnym zameraním na spokojnosť zákazníka. Všetky naše riešenia sú založené na plne integrovanom prístupe, ktorý nám umožní poskytnúť úplné zákaznícke riešenie pre akýkoľvek projekt. Ponuka výrobkov Walraven splňuje všetky regulačné požiadavky dnešného trhu. V kombinácii s našimi odbornými a testovacími schopnosťami môžme pomôcť architektom a staviteľom splniť dnešné výzvy tých najzložitejších projektov. Upevňovací systém potrubí Skupina Walraven má výrobné zariadenia v rôznych krajinách, so strojmi, ktoré sú často navrhnuté interne. Každé zariadenie má svoje zvláštnosti, ktoré umožňujú výrobu tým najefektivnejší spôsobom. Takmer všetky naše nástroje a formy sú vyrobené v našej vlastnej nástrojárni. Walraven riadi celý proces od konceptu po výrobu a môže rýchlo reagovať na vývoj na trhu. V prípade potreby môžme tiež dodať výrobky na zakázku. Požiarna ochrana Walraven Produktový rad Sanitárne systémy

7 7 Kotvy pre vysokú záťaž Kotvy pre vysokú záťaž Walraven ponúka kompletný rad kovových a chemických kotiev spolu s poradenstvom a špecializovaným kalkulačným softwarom a dodáva správne riešenie pre ľubovoľné špecifické požiadavky na zaťaženie. Tieto výrobky perfektne pasujú k našim existujícim ponukám a filozofii, od atraktívneho balenia a jasných inštrukcií až po odborné poradenstvo a popredajný servis. Máme tiež testovacie nástroje, ktoré podporujú naše poradenstvo priamo na stavbe. Úderové kotvy Skrutky do betónu Prievlačné kotvy Prievlačné kotvy HD Dutinové kotvy Kotvy do stropu Chemické kotvy Elektrické a mechanické upevnenia Upevňovacie systémy pre klampiarske a mechanické prvky, solárne a elektrotechnické inštalácie. Upevňovacie systémy potrubí Systémy nosných líšt Podporné systémy nástrešných inštalácií UltraProtect 1000: Podporný systém pre vnútorné i vonkajšie použitie Britclips klipy z pružinovej ocele na upevnenie potrubí, káblov a káblových žľabov Požiarna ochrana Systémy požiarnej ochrany pozostávajú z širokého radu tesniacich výrobkov pre pasívnu požiarnu ochranu mechanických a elektrických inštalácií. Sila Systému požiarnej ochrany leží v kombinovanom použití certifikovaných Pacifyre. Potrubné a káblové priechodky Dilatačné škáry a prázdne priestory Priechody svetla v protipožiarnych stropoch Priechody pre elektrické zásuvky/vypínače v protipožiarnych stenách Rôzne ohňom testované upevňovacie výrobky Systém nosných líšt Sanitárne systémy Tento systém obsahuje rámy na upevnenie sanitárnych zariadení na systémové, ľahké a plné múry. Walkon elementy Vario elementy pre výškovo nastaviteľné WC

8 Výber správneho riešenia Walraven ponúka ideálne chemické a/alebo mechanické kotvy pre rôzne aplikácie. Naše produktové brožúry a odborný tím vám pomôžu nájsť najlepšie riešenie pre vašu aplikáciu. Náš kalkulačný software umožňuje nájsť kompletné riešenie v jedinom programovom prostredí. Nezahŕňa to iba ideálne riešenie upevnení, ale aj ďalšie výrobky Walraven, ako sú naše lišty Rapidstut a Rapidrail, konzole, závitové tyče a nástenné dosky. Pre výber a inštaláciu správnej kotvy je potrebné vziať do úvahy nasledovné: podmienky prostredia, ako je vlhkosť alebo prítomnosť chemikálií materiál základne, na ktorú bude kotva pripevnená, ako napríklad betón a plné alebo duté murované konštrukcie rozteče medzi kotvami a vzdialenosť od okrajov nosnosť typ záťaže (statická/dynamická) a jej smer (ťah, strih, kombinovaný) typ upevňovacieho prvku typ upevňovacieho prvku do steny alebo stropu Pri výbere riešenia musíte za prvé určiť, či bude zaťaženie statické alebo dynamické. Statický objekt spôsobí statické zaťaženie. Pohyblivé objekty k tomu pridajú druhotnú záťaž: dynamickú záťaž, ktorá je výsledkom tlakov, spôsobených pohybom, napríklad vetrom alebo vibráciami od strojov. Typ záťaže je ďalší dôležitý faktor k posúdeniu. Objekt môže vyvinúť zaťaženie v pravom uhle ku kotve, nazývané strihové zaťaženie, alebo paralelné zaťaženie ku kotve, známe ako zaťaženie v ťahu, alebo kombináciu oboch. Na kotvy do steny obecne pôsobia obidve, zatiaľ čo na kotvy do stropu hlavne pôsobí ťažná sila.

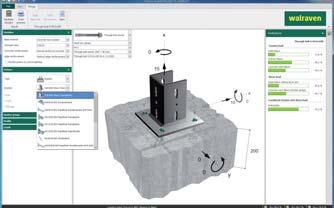

9 9 Walraven software pre návrh kotiev Objavte, ktorá kotva je najlepšia voľba pre akúkoľvek aplikáciu a zaťaženie a to jednoduchým zadaním relevantných detailov. Plánovači a koštruktéri môžu rýchlo a ľahko vykonať kalkulácie a vybrať tie správne kotvy. ETA a ďalšie aplikovateľné certifikáty a technická podpora sú súčasťou balenia. Užívateľsky prívetivý nástroj je založený na desaťročiach výskumu a vývoja a praktických skúseností pri výstavbe projektov a upevňovacích prvkov rôznych typov. Zaregistrujte sa a stiahnite si náš kalkulačný software: walraven.com/cz/kotvy-vysoka-zatez

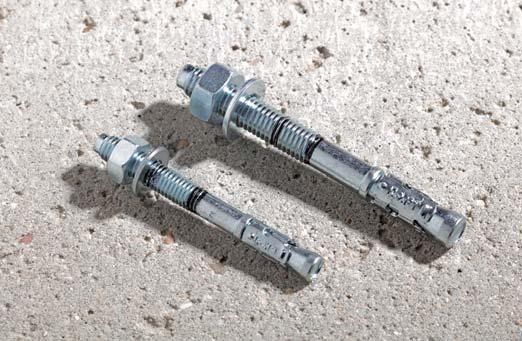

10 Základy kotvenia Základy kotvenia Chemické kotvy Chemické kotvy sú na mieste pripevnené lepidlom. Aplikované zaťaženie sa prenáša na podklad pomocou priľnavosti styčnej plochy medzi kotvou/živicou a živicou/podkladom. Kotvy sa dodávajú ako sada dvoch kusov, obsahujúca živicu (v patróne) a oceľový prvok. V prípadoch, kde sa predpokladá dutý podklad, môže byť pridaná ešte plastová sieťka ako tretí prvok. Chemické kotvy minimalizujú prípadné namáhanie na podkladovom materiáli vzhľadom k neprítomnosti rozpínacích síl. Obecne platí, že sa živica používa kvôli jej jednoduchej aplikácii a pevnosti. Kotvy vstrekovacieho systému Walraven (WIS - Walraven Injection System) sa dajú umiestniť bližšie k sebe než mechanické kotvy, pretože betón okolo blízko umiestnených mechanických kotiev môže povoliť. Chemické kotvy môžu zaistiť ako dynamické tak i statické zaťaženia. Chemická kotva poskytuje vodotesné utesnenie medzi skrutkou a podkladovým materiálom. Avšak zaťaženie sa nemôže aplikovať, dokiaľ chemická kotva nevytvrdne. Naviac ku statickým a dynamickým záťažovým silám sa musia vziať do úvahy ďalšie faktory, vrátane bezpečnosti, ohľadov na životné prostredie, materiálu, ku ktorému je kotva pripevnená, rozmerov a spôsobu fungovania kotvy v priebehu času. Závitové tyče Walraven sú extrémne silné, ale musí sa dbať na správne použitie. Mechanické kotvy Mechanické kotevné upevňovacie prvky sa spoliehajú na trenie, ktoré ich má udržať na mieste. Obvykle sa trocha roztiahnu po zasunutí do otvoru. Mechanická kotva typicky ponechá malú medzeru medzi upevňovacím prvkom a podkladovým materiálom. Zaťaženia sa môžu aplikovať okamžite po inštalácii. Existuje niekoľko typov mechanických kotiev: expanzné kotvy riadené krútiacim momentom môžu prenášať dynamické a statické zaťaženia a používajú sa najčastejšie deformačné expanzné kotvy hmoždinky Chemické kotvy sú na mieste pripevnené lepidlom. Aplikované zaťaženie sa prenáša na podklad pomocou priľnavosti styčnej plochy medzi kotvou/živicou a živicou/podkladom. Kotvy sa dodávajú ako sada dvoch kusov, obsahujúca živicu (v patróne) a oceľový prvok. V prípadoch, kde sa prepokladá dutý podklad, môže byť pridaná ešte plastová sieťka ako tretí prvok. Chemické kotvy minimalizujú prípadné namáhanie na podkladovom materiáli vzhľadom k neprítomnosti rozpínacích síl. V prípade deformačných expanzných kotiev sú aplikované zaťaženia prenášané na podklad prostredníctvom trenia medzi kotvou a stenou vyvŕtanej diery. Trenie je výsledkom expanznej sily, získanej presunom klinového komponentu. To zdeformuje telo kotvy a vytvorí ukotvenie. Keď sú hmoždinky zasunuté do vyvŕtanej diery, roztiahnu sa, vyvinú tlak na dutinu v stene a tým sa udržia na mieste. Toto umožní pripevniť predmety k poréznym alebo dutým múrom. Na pripevnenie skrutky sa môže použiť kolík.

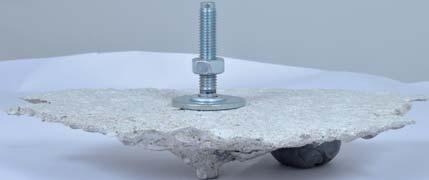

11 Základy kotvenia - 11 Podkladový materiál Podkladový materiál a jeho pridružené vlastnosti sú kritické pri výbere a aplikácii kotvy bez poškodenia podkladu, a tiež pri bezpečnom výkone pri zaťažení. Betón Vo svojej štandardnej forme je betón zmesou cementu, plnidla a vody. Obvykle má vysokú pevnosť v tlaku, zatiaľ čo pevnosť v ťahu je pomerne nízka. V ľahkom betóne je ťažké plnidlo nahradené ľahkými aditívami ako sú pemza, struska alebo polystyrén. Vďaka nižšej pevnosti v tlaku týchto materiálov vykazuje ľahký betón nižšie silové parametre. Aby sa zvýšila nízka pevnosť betónu v ťahu, môžu sa do betónového prvku osadiť oceľové zpevňujúce elementy, ako sú tyče alebo siete. Ich funkciou je vydržať zaťaženie v ťahu vnútri štruktúry, ktoré by inak viedlo k rozsiahlym trhlinám vnútri ťahovej zóny. Zpevnenie nezaručí elimináciu trhlín, avšak výrazne omedzí veľkosť trhlín, čo v konečnom dôsledku vedie k ich prípustnej veľkosti. Duté kvádre s kompaktnou štruktúrou Tieto majú niekoľko vnútorných dutín a vykazujú primerane nízku kompresnú pevnosť, navzdory tomu, že sú vyrobené z keramiky alebo kremeňa, materiálov s relatívne vysokou kompresnou pevnosťou. Ochrana proti korózii Upevňovacie a montážne prvky sú pravidelne testované v podmienkach atmosféry s vysokým obsahom soli. Všetky kovové kotvy pre suché vnútorné aplikácie v prostredí s nízkym rizikom korózie sú pozinkované a zapasivované. Ďalšie prijaté protikorózne opatrenia sú tradičné opatrenia, ako napríklad použitie nerezovej ocele ako primárneho materiálu vo vlhkom vonkajšom alebo agresívnom prostredí. Moderné ochranné technológie, ako povlaky zo zinkových mikrolamiel (naše prievlačné skrutky WTB1 a skrutky do betónu WCS1H) sa tiež používajú. Betón delíme na "trhlinový" a "netrhlinový" podľa kompresnej a ťahovej oblasti (kompresia je na povrchu a ťah je zospodu, tieto sú definované ako možnosť 1 alebo 7 v ETA). Murivo Murované steny sú viacvrstvé podklady z kvádrov heterogénneho materiálu, štruktúrované za použitia malty. Tlaková pevnosť kvádrov je obvykle vyššia než tlaková pevnosť malty. Spojky by mali, ako pravidlo, byť inštalované vnútri kvádra. Pevné kvádre s kompaktnou štruktúrou Tieto sú vyrobené z keramických alebo kremenných materiálov, nemajú vnútorné dutiny a vykazujú relatívne vysokú kompresnú pevnosť.

12 Výber kotvy Mechanické kotvy WCS1N WCS1M WCS1P WCS1H WTB1 WTB7 WTB1 SSt WHA1 WSA1 Číslo stránky Pozinkované Materiál Pozinkované + zinkové mikrogranule Nerezová oceľ (SSt) Netrhlinový betón Trhlinový betón Silikátové tehly Podklad Plné tehly Duté tehly Pórobetón Kameň Certifikácia ETA Seizmická Požiarna

13 Výber kotvy - 13 WCA1 WDI1 WDI1L WDI1 SSt WBA Mechanické kotvy WPSF WVSF WPER WIS-TR WIS-SB Číslo stránky Pozinkované Pozinkované + zinkové mikrogranule Nerezová oceľ (SSt) Netrhlinový betón Trhlinový betón Silikátové tehly Plné tehly Duté tehly Pórobetón Kameň ETA Seizmická Požiarna

14 Mechanické kotvy Mechanical Anchors WTB7 Throughbolt anchor

15 WCS Skrutky do betónu 15 Betón Trhlinový a netrhlinový betón Široké využitie Vhodné pre množstvo podkladov Hĺbka Tri rôzne hĺbky ukotvenia Seizmika Schválené ako seizmicky odolné Ochrana Prídavný nános zinkových mikrogranulí

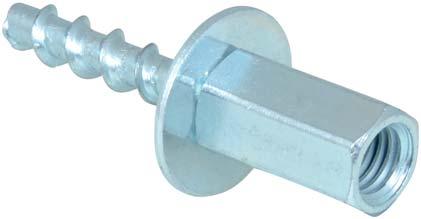

16 WCS1N Skrutky do betónu Prehľad produktov Vlastnosti a výhody WCS1N je vybavená hlavou SW 13 a je dostupná v troch hĺbkach ukotvenia. Toto riešenie ponúka výborný výkon v trhlinovom i netrhlinovom betóne. WCS1N je vhodná pre stropné inštalácie a pre použitie so systémom líšt Walraven. Môže sa použiť na množstvo podkladov a tiež s dutinovými doskami. Vysoký výkon v trhlinovom i netrhlinovom betóne Vhodné pre montáž stropných inštalácií Schválené pre dutinové dosky Vhodné pre množstvo podkladov 1 hĺbka ukotvenia ( ) 3 hĺbky ukotvenia ( ) Vhodné pre použitie so systémom líšt Walraven Viacnásobné použitie Typy podkladu Požiarna odolnosť Netrhlinový betón Trhlinový betón Dosky s dutým jadrom Materiál Pozinkovaná Typ hlavy SW13 Spojenie pomocou závitovej tyče M8 a M10 Sprievodca inštaláciou x4

17 WCS1N - 17 Informácie o výrobku L t fix,r2 Hd r2 T t fix,r H nom,r2 Hd r H nom,r HØ D Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WCS1N 6x35 M8/10 7, WCS1N 6x55 M8/10 7, Zaťaženia Kód výrobku Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie ,00 7,00 1,50 1,50 1, ,00 7,00 7,50 7,50 1,5 Čiastkový súčiniteľ bezpečnosti Inštalačné údaje t fix H nom Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Znížená hĺbka vŕtania: Kód výrobku H nom (mm) H nom,r (mm) H nom,r2 (mm) HØ (mm) Hd (mm) Hdr (mm) Hdr2 (mm) Hrúbka namontovaného prvku: Krútiaci moment: T fix (mm) T fix,r (mm) T fix,r2 (mm) T (max.) (Nm) , ,0

18 WCS1M Skrutky do betónu Prehľad produktov Vlastnosti a výhody WCS1M je vybavená hlavou SW 10 a je dostupná v troch hĺbkach ukotvenia. Toto riešenie ponúka výborný výkon v trhlinovom i netrhlinovom betóne. WCS1M je vhodná pre stropné inštalácie a pre použitie so systémom líšt Walraven. Môže sa použiť na množstvo podkladov a tiež s dutinovými doskami. Vysoký výkon v trhlinovom i netrhlinovom betóne Vhodné pre montáž stropných inštalácií Schválené pre dutinové dosky Vhodné pre množstvo podkladov 1 hĺbka ukotvenia ( ) 3 hĺbky ukotvenia ( ) Vhodné pre použitie so systémom líšt Walraven Viacnásobné použitie Typy podkladu Požiarna odolnosť Netrhlinový betón Trhlinový betón Dosky s dutým jadrom Materiál Pozinkovaná Typ hlavy SW10 Pripojovací závit M8 Sprievodca inštaláciou x4

19 WCS1M - 19 Informácie o výrobku L D Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WCS1M 6x35 M8 7, WCS1M 6x55 M8 7, Zaťaženia Kód výrobku Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie ,00 7,00 1,50 1,50 1, ,00 7,00 7,50 7,50 1,5 Čiastkový súčiniteľ bezpečnosti Inštalačné údaje t fix,r2 Hd r2 H nom,r2 T t fix,r Hd r H nom,r HØ t fix H nom Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Znížená hĺbka vŕtania: Kód výrobku H nom (mm) H nom,r (mm) H nom,r2 (mm) HØ (mm) Hd (mm) Hdr (mm) Hdr2 (mm) Hrúbka namontovaného prvku: Krútiaci moment: Kód výrobku T fix (mm) T fix,r (mm) T fix,r2 (mm) T (max.) (Nm) , ,0

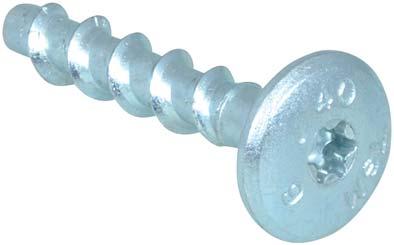

20 WCS1P Skrutky do betónu Prehľad výrobkov Vlastnosti a výhody WCS1P má plochú hlavu a je vybavená inovatívnym povlakom zo zinkových mikrogranulí, zabraňujúcich korózii. Ponúka výborný výkon v trhlinovom i netrhlinovom betóne. WCS1P je vhodná pre stropné inštalácie a pre použitie so systémom líšt Walraven. Môže sa použiť na množstvo podkladov a tiež s dutinovými doskami. Vysoký výkon v trhlinovom i netrhlinovom beróne Vhodné pre stropné inštalácie Schválené pre dutinové dosky Vhodné pre množstvo podkladov 1 hĺbka ukotvenia Vhodné pre použitie so systémom líšt Walraven Viacnásobné použitie Požiarna odolnosť Typy podkladu Netrhlinový betón Trhlinový betón Dosky s dutým jadrom Materiál Pozinkovaná Typ hlavy Torx Tx30 Sprievodca inštaláciou x4

21 WCS1P - 21 Informácie o výrobku D L Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WCS1P 6x40 7, Zaťaženia Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie Čiastkový súčiniteľ Kód výrobku bezpečnosti ,00 7,00 1,50 1,50 1,5 Inštalačné údaje t fix,r2 Hd r2 H nom,r2 T t fix,r H nom,r Hd r HØ t fix H nom Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Znížená hĺbka vŕtania: Kód výrobku H nom (mm) H nom,r (mm) H nom,r2 (mm) HØ (mm) Hd (mm) Hdr (mm) Hdr2 (mm) Hrúbka namontovaného prvku: Krútiaci moment: Kód výrobku T fix (mm) T fix,r (mm) T fix,r2 (mm) T (max.) (Nm) ,0

22 WCS1H Skrutky do betónu Prehľad produktov Vlastnosti a výhody WCS1H má šesťhrannú hlavu a je vybavená inovatívnym povlakom zo zinkových mikrogranulí, zabraňujúcich korózii. Ponúka výborný výkon v trhlinovom i netrhlinovom betóne. WCS1H je vhodná pre aplikácie vyžadujúce seizmickú odolnosť a pre použitie so systémom líšt Walraven. Môže sa použiť na množstvo podkladov a tiež s dutinovými doskami. Inovatívny povlak so zinkovými mikrogranulami, brániaci korózii Vhodné pre množstvo podkladov * Schválená pre dutinové dosky a mnohonásobné použitie 3 hĺbky ukotvenia Vhodné pre použitie so systémom líšt Walraven ETA pre použitie v betóne Typy podkladu Požiarna odolnosť Netrhlinový betón Trhlinový betón Dosky s dutým jadrom Seizmická odolnosť C1 Materiál Pozinkované so zinkovými mikrogranulami Typ hlavy Šesťhranná hlava s podložkou SW13 / SW15 Sprievodca inštaláciou x4

23 WCS1H - 23 Informácie o výrobku D L Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) * WCS1H 6x60 7, WCS1H 8x70 10, WCS1H 8x80 10, WCS1H 8x100 10, WCS1H 8x120 10, WCS1H 10x90 12, WCS1H 10x100 12, WCS1H 10x120 12, * nie je seizmicky odolný a povrch výrobku je iba pozinkovaný Zaťaženia Kód výrobku Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie Čiastkový súčiniteľ bezpečnosti * ,00 7,00 7,50 7,50 1, ,00 17,00 16,00 12,00 1, ,00 17,00 16,00 12,00 1, ,00 17,00 16,00 12,00 1, ,00 17,00 16,00 12,00 1, ,00 34,00 25,00-1, ,00 34,00 25,00-1, ,00 34,00 25,00-1,5 * nie je seizmicky odolný a povrch výrobku je iba pozinkovaný

24 Inštalačné údaje t fix,r2 Hd r2 H nom,r2 T t t fix,r H nom,r Hd r HØ t fix H nom Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Znížená hĺbka vŕtania: Kód výrobku H nom (mm) H nom,r (mm) H nom,r2 (mm) HØ (mm) Hd (mm) Hdr (mm) Hdr2 (mm) * * nie je seizmicky odolný a povrch výrobku je iba pozinkovaný Hrúbka namontovaného prvku: Krútiaci moment: Typ hlavy Kód výrobku T fix (mm) T fix,r (mm) T fix,r2 (mm) T (max.) (Nm) SW * ,0 SW ,0 SW ,0 SW ,0 SW ,0 SW ,0 SW ,0 SW ,0 SW15 * nie je seizmicky odolný a povrch výrobku je iba pozinkovaný

25 WTB Prievlačné Throughbolt kotvy Anchors 25 Betón Pre použitie v trhlinovom i netrhlinovom betóne Šesťhranná hlava Unikátne rozšírenie o šesťhrannú hlavu Systém Súčasť systému výrobkov Walraven Pripevnenie Možnosť priechodzieho upevnenia Hĺbka ukotvenia Značky hĺbky ukotvenia zaisťujú správnu inštaláciu kotiev.

26 WTB1 Prievlačné kotvy Prehľad produktov Vlastnosti a výhody WTB1 má voľnú skrutku so šesťhrannou maticou. Značky nastavenia hĺbky zaisťujú správnu inštaláciu. Je to jediná možnosť ETA prievlačnej kotvy s inovatívnym povlakom zo zinkových mikrogranulí. Ponúka výborný výkon v trhlinovom i netrhlinovom betóne. WTB1 je v svete napopulárnejšia a najpoužívanejšia kotva, ktorá umožňuje priechodzie upevnenie a je vhodná pre použitie so systémom líšt Walraven. Vysoký výkon v trhlinovom a netrhlinovom betóne Inovatívny povlak so zinkovými mikrogranulami, brániacimi korózii Možnosť priechodzieho upevnenia Štandardná a znížená hĺbka osadenia Značky nastavenia hĺbky zaistia správnu inštaláciu kotiev Vhodné pre použitie so systémom líšt Walraven Typy podkladu Požiarna odolnosť Materiál Pozinkovaná so zinkovými mikrogranulami Netrhlinový betón Trhlinový betón Kameň Typ hlavy Voľná skrutka s šesťhrannou maticou Sprievodca inštaláciou x4

27 WTB1-27 Informácie o výrobku D L Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WTB1 8x WTB1 8x WTB1 8x WTB1 10x WTB1 10x WTB1 10x WTB1 12x WTB1 12x WTB1 16x Zaťaženia Kód výrobku Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie Čiastkový súčiniteľ bezpečnosti ,10 10,10 9,00 5,00 1, ,10 10,10 9,00 5,00 1, ,10 10,10 9,00 5,00 1, ,00 16,00 12,00 9,00 1, ,00 16,00 12,00 9,00 1, ,00 16,00 12,00 9,00 1, ,30 23,30 20,00 12,00 1, ,30 23,30 20,00 12,00 1, ,00 43,00 35,00 20,00 1,5

28 Inštalačné údaje T t fix,r Hdr2 H nom,r HØ t fix H nom Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Znížená hĺbka vŕtania: Kód výrobku H nom (mm) H nom,r (mm) HØ (mm) Hd (mm) Hdr (mm) Hdr2 (mm) Hrúbka namontovaného prvku: Krútiaci moment: Typ hlavy Kód výrobku T fix (mm) T fix,r (mm) T (max.) (Nm) SW ,0 SW ,0 SW ,0 SW ,0 SW ,0 SW ,0 SW ,0 SW ,0 SW ,0 SW24

29 WTB7 Prievlačné kotvy WTB7-29 Prehľad produktov Vlastnosti a výhody WTB7 má voľnú skrutku so šesťhrannou maticou. Značky nastavenia hĺbky zaisťujú správnu inštaláciu. Ponúka extrémny výkon v netrhlinovom betóne. WTB1 umožňuje priechodzie upevnenie a je vhodná pre použitie so systémom líšt Walraven. Vysoký výkon v netrhlinovom betóne Unikátny šesťhranný expandér pre lepší výkon v betóne Možnosť priechodzieho upevnenia Štandardná a znížená hĺbka osadenia Značky nastavenia hĺbky zaistia správnu inštaláciu kotiev. Vhodné pre použitie so systémom líšt Walraven Materiál Pozinkovaná Typ hlavy Volná skrutka so šesťhrannou maticou Typy podkladu Netrhlinový betón Kameň Sprievodca inštaláciou x4

30 Informácie o výrobku D L Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WTB7 8x WTB7 8x WTB7 8x WTB7 10x WTB7 10x WTB7 10x WTB7 12x WTB7 12x WTB7 12x WTB7 12x WTB7 16x Zaťaženia Kód výrobku Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie Čiastkový súčiniteľ bezpečnosti ,10-12,00-1, ,10-12,00-1, ,10-12,00-1, ,00-12,00-1, ,00-12,00-1, ,00-12,00-1, ,30-25,00-1, ,30-25,00-1, ,30-25,00-1, ,30-25,00-1, ,00-40,00-1,8

31 WTB7-31 Inštalačné údaje T t fix,r Hdr2 H nom,r HØ t fix H nom Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Znížená hĺbka vŕtania: Kód výrobku H nom (mm) H nom,r (mm) HØ (mm) Hd (mm) Hdr (mm) Hdr2 (mm) Hrúbka namontovaného prvku: Krútiaci moment: Typ hlavy Kód výrobku T fix (mm) T fix,r (mm) T (max.) (Nm) SW SW SW SW SW SW SW SW SW SW SW SW24

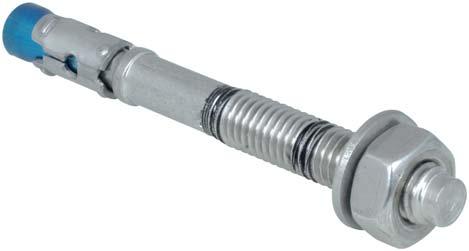

32 WTB1 SSt Prievlačné kotvy Prehľad produktov Vlastnosti a výhody WTB1 SSt je kompletne vyrobená z nerezovej ocele a má voľnú hlavu skrutky so šesťhrannou maticou. Značky nastavenia hĺbky zaisťujú správnu inštaláciu. Je to jediná možnosť ETA prievlačnej kotvy s inovatívnym povlakom zo zinkových mikrogranulí. Ponúka výborný výkon v trhlinovom i netrhlinovom betóne. WTB1 SSt je v svete najpopulárnejšia a často používaná kotva, ktorá umožňuje priechodzie upevnenie a je vhodná pre použitie so systémom líšt Walraven. Vysoký výkon v trhlinovom i netrhlinovom betóne Nerezová oceľ odolná proti korózii Možnosť priechodzieho upevnenia Štandardná a znížená hĺbka osadenia Značky nastavenia hĺbky zaistia správnu inštaláciu kotiev. Vhodné pre použitie so systémom líšt Walraven Typy podkladu Požiarna odolnosť Materiál Nerezová oceľ Netrhlinový betón Trhlinový betón Kameň Typ hlavy Voľná hlava so šesťhrannou maticou Sprievodca inštaláciou x4

33 WTB1 SSt - 33 Informácie o výrobku D L Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WTB1 SSt 8x WTB1 SSt 8x WTB1 SSt 10x WTB1 SSt 10x WTB1 SSt 12x WTB1 SSt 12x Zaťaženia Kód výrobku Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie Čiastkový súčiniteľ bezpečnosti ,70 11,70 9,00 6,00 1, ,70 11,70 9,00 6,00 1, ,50 18,50 16,00 9,00 1, ,50 18,50 16,00 9,00 1, ,60 24,60 25,00 12,00 1, ,60 24,60 25,00 12,00 1,5

34 Inštalačné údaje T t fix,r Hdr2 H nom,r HØ t fix H nom Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Znížená hĺbka vŕtania: Kód výrobku H nom (mm) H nom,r (mm) HØ (mm) Hd (mm) Hdr (mm) Hdr2 (mm) Hrúbka namontovaného prvku: Krútiaci moment: Typ hlavy Kód výrobku T fix (mm) T fix,r (mm) T (max.) (Nm) SW ,0 SW ,0 SW ,0 SW ,0 SW ,0 SW ,0 SW19

35 WHA Prievlačné Highload Anchors kotvy HD 35 Vysoký výkon Pre použitie v trhlinovom a nethlinovom betóne Maxx Podporuje systém Maxx Špeciálne rebrá Ochrana pred pretáčaním Požiarna odolnosť Seizmika Schválené ako seizmicky odolné

36 WHA1 Prievlačné kotvy HD Prehľad produktov Vlastnosti a výhody WHA1 má šesťhrannú hlavu a poskytuje výborný výkon v trhlinovom i netrhlinovom betóne. Naviac je schválená ako požiaru odolná (R30 - R120). WHA1 je schválená pre aplikácie vyžadujúce seizmickú odolnosť a je vhodná pre použitie so systémom Walraven Maxx. Táto prievlačná kotva, vyrobená z ušľachtilej ocele 8.8, je obzvlášť užitočná pri menších roztečiach a vzdialenostiach od okraja. Vysoký výkon na trhlinovom a netrhlinovom betóne Schválená pre aplikácie vyžadujúce seizmickú odolnosť C1 + C2 Menšie rozteče a vzdialenosť od okraja Schválená požiarna odolnosť (R30 - R120). Vhodná pre použitie so systémom Walraven Maxx Materiál: oceľ triedy 8.8 Typy podkladu Požiarna odolnosť Netrhlinový betón Trhlinový betón Seizmická odolnosť C1 + C2 Materiál Pozinkovaná Typ hlavy Šesťhranná hlava Sprievodca inštaláciou x4 90º Mechanical Anchors WTB7 Throughbolt anchor

37 WHA1-37 Informácie o výrobku D L Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WHA1H 12x WHA1H 12x WHA1H 15x WHA1H 15x WHA1H 18x Zaťaženia Kód výrobku Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie Čiastkový súčiniteľ bezpečnosti ,00 29,00 20,00 12,00 1, ,00 29,00 20,00 12,00 1, ,00 46,00 30,00 16,00 1, ,00 46,00 30,00 16,00 1, ,00 67,00 36,00 25,00 1,5

38 Inštalačné údaje t fix T HØ H nom Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Kód výrobku H nom (mm) H nom,r (mm) HØ (mm) Hd (mm) Hrúbka namontovaného prvku: Krútiaci moment: Typ hlavy Kód výrobku T fix (mm) T (max.) (Nm) SW ,0 SW ,0 SW ,0 SW ,0 SW ,0 SW19

39 WSA Dutinové kotvy 39 Široké využitie Vhodné pre mnoho podkladov Závitová tyč Dá sa kombinovať so závitovou tyčou Za studena tvarovaná oceľ Konzistentný výkon a presnosť rozmerov Vysoký výkon Pre použitie v trhlinovom a netrhlinovom betóne

40 WSA1 Dutinové kotvy Prehľad produktov Vlastnosti a výhody WSA1 je dostupná s voľnou skrutkou so šesťhrannou hlavou alebo so závitovou tyčou a rozpínacou objímkou, ktorá poskytuje optimálne zaťaženie a bezpečnosť v akomkoľvek podklade. Za studena tvarované oceľové prvky zaručujú konzistentnosť výkonu a presnosť rozmerov. Univerzálna WSA1 je vhodná pre veľmi široký výber podkladov a zvládne perfektne stredné až vysoké zaťaženie vďaka rozpínacej objímke z troch dielov. Vysoký výkon v trhlinovom i netrhlinovom betóne Rozpínacia objímka poskytuje optimálne zaťaženie a bezpečnosť v akomkoľvek podklade. Pre použitie s voľnou skrutkou so šesťhrannou hlavou alebo so závitovou tyčou Za studena tvarované oceľové prvky pre konzistentný výkon a presnosť rozmerov Vhodná pre mnoho podkladov Požiarna odolnosť Materiál Pozinkovaná Typ hlavy Voľná skrutka Typy podkladu Netrhlinový betón Trhlinový betón Dosky s dutým jadrom Murivo Sprievodca inštaláciou x4

41 WSA1-41 Informácie o výrobku T HØ HØ D L Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WSA1 8x WSA1 10x WSA1 12x WSA1 16x Zaťaženia Kód výrobku Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie Čiastkový súčiniteľ bezpečnosti ,20 9,20 7,50 5,00 1, ,50 14,50 12,00 6,00 1, ,10 21,10 16,00 12,00 1, ,00 39,00 40,00 16,00 1,5 Inštalačné údaje H nom Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Krútiaci moment: Kód výrobku H nom (mm) H nom,r (mm) HØ (mm) Hd (mm) T (max.) (Nm) , , , ,0

42 Software pre návrh kotiev Walraven Zistite, ktorá kotva je tou najlepšou voľbou pre akúkoľvek aplikáciu a zaťaženie jednoduchým zadaním relevantných detailov. Zaregistrujte sa a stiahnite si náš kalkulačný software: walraven/cz/kotvy-vysoka-zatez

43 WCA Kotvy do stropu 43 Inštalácia Jednoduchá inštalácia Požiarna odolnosť Vhodné pre požiadavky požiarnej odolnosti Rýchle Perfektné pre stropné inštalácie Upevnenie Nie sú treba špeciálne nástroje

44 WCA1 Kotvy do stropu Prehľad produktov Vlastnosti a výhody WCA1 Kotvy do stropu ponúkajú rýchlu a jednoduchú inštaláciu. Nie sú potrebné špeciálne nástroje a kotvy majú certifiáciu ETA. WCA1 Kotvy do stropu sú vhodné pre aplikácie vyžadujúce požiarnu odolnosť a sú ideálne pre stropné inštalácie, ponúkajú tiež výborný výkon v trhlinovom a netrhlinovom betóne. Vysoký výkon v trhlinovom i netrhlinovom betóne Rýchla a jednoduchá inštalácia Výrobok vhodný pre aplikácie vyžadujúce požiarnu odolnosť Nie sú potrebné špeciálne nástroje pri inštalácii Perfektné pre stropné inštalácie Viacnásobné použitie Materiál Pozinkovaná Typy podkladu Netrhlinový betón Trhlinový betón Sprievodca inštaláciou

45 WCA1-45 Informácie o výrobku D L Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WCA1 6x WCA1 6x Zaťaženia Kód výrobku Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie Čiastkový súčiniteľ bezpečnosti ,00 3,00 3,00 3,00 1, ,00 3,00 3,00 3,00 1,4 Inštalačné údaje t fix HØ Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Kód výrobku H nom (mm) H nom,r (mm) HØ (mm) Hd (mm) Hrúbka namontovaného prvku: T fix (mm) Krútiaci moment: T (max.) (Nm) ,

46 Systémový prístup Náš unikátny systémový prístup, technická podpora a software pre návrh kotiev Walraven vám pomôže nájsť ideálne riešenie pre každú aplikáciu a každé zaťaženie. Naviac, Walraven je jednou z mála spoločností poskytujúcich ETA certifikáciu. Na našom webe sa dozviete viac. walraven.com

47 WDI Úderové kotvy 47 Závitová tyč Dá sa kombinovať so závitovou tyčou Požiarna odolnosť Vhodné pre požiadavky požiarnej odolnosti Vysoký výkon Pre použitie v trhlinovom i netrhlinovom betóne Golier Golier brání zapadnutiu úderovej kotvy do vyvŕtaného otvoru

48 WDI1 Úderové kotvy Prehľad produktov Vlastnosti a výhody WDI1 Úderové kotvy sú dostupné s rôznymi typmi hlavy. Obsahujú drážkovanú objímku a vnútorný klin, uľahčujúci roztiahnutie. Kotvy sa ľahko zatĺkajú a ich vnútorný závit sa dá použiť so skrutkami alebo závitovými tyčami Walraven. WDI1 Úderové kotvy sú vhodné pre aplikácie vyžadujúce požiarnu odolnosť. Sú ideálne pre stropné inštalácie a poskytujú výborný výkon v trhlinovom i netrhlinovom betóne. Vysoký výkon v trhlinovom a netrhlinovom betóne Výrobok vhodný pre aplikácie vyžadujúce požiarnu odolnosť Vnútorný závit sa dá použiť so skrutkami a závitovými tyčami Walraven Jednoduché zatĺkanie Drážkovaná objímka a vnútorný klin uľahčujú ľahké roztiahnutie Vhodné pre stropnú montáž Viacnásobné použitie Typy podkladu Požiarna odolnosť Netrhlinový betón Trhlinový betón Materiál Pozinkovaný Sprievodca inštaláciou x4

49 WDI - 49 Informácie o výrobku HØ D L Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WDI1 6x WDI1 8x WDI1 10x WDI1 12x WDI1 16x Zaťaženia Kód výrobku Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie Čiastkový súčiniteľ bezpečnosti ,52 1,52 1,52 1,52 2, ,01 3,01 3,01 3,01 2, ,60 4,60 4,60 4,60 2, ,40 6,40 6,40 6,40 2, ,30 13,30 13,30 13,30 2,1 Inštalačné údaje T HØ H nom Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Krútiaci moment: Kód výrobku H nom (mm) HØ (mm) Hd (mm) T (max.) (Nm) , , , , ,0

50 WDI1L Úderové kotvy s golierom Prehľad produktov Vlastnosti a výhody WDI1L Úderové kotvy s golierom sú dostupné s rôznymi typmi hlavy. Obsahujú drážkovanú objímku a vnútorný klin. uľahčujúci ľahké roztiahnutie. Kotvy sa ľahko zatĺkajú a ich vnútorný závit sa dá použiť so skrutkami alebo závitovými tyčami Walraven. WDI1L Úderové kotvy s golierom sú vhodné pre aplikácie vyžadujúce požiarnu odolnosť. Sú ideálne pre stropné inštalácie a poskytujú výborný výkon v trhlinovom i netrhlinovom betóne. Viacnásobné použitie Vysoký výkon v trhlinovom a netrhlinovom betóne Výrobok vhodný pre aplikácie vyžadujúce požiarnu odolnosť Vnútorný závit sa dá použiť so skrutkami a závitovými tyčami Walraven Golier brání zapadnutiu úderovej kotvy do vyvŕtaného otvoru Drážkovaná objímka a vnútorný klin uľahčujú ľahké roztiahnutie Vhodné pre stropnú montáž Typy podkladu Požiarna odolnosť Netrhlinový betón Trhlinový betón Materiál Pozinkovaný Sprievodca inštaláciou x4

51 WDI1L - 51 Informácie o výrobku HØ G Lm1 L Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WDI1L 6x WDI1L 8x WDI1L 10x WDI1L 12x WDI1L 16x Zaťaženia Kód výrobku Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie Čiastkový súčiniteľ bezpečnosti ,52 1,52 1,52 1,52 2, ,01 3,01 3,01 3,01 2, ,60 4,60 4,60 4,60 2, ,40 6,40 6,40 6,40 2, ,30 13,30 13,30 13,30 2,1 Inštalačné údaje T HØ H nom, s Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Krútiaci moment: Kód výrobku H nom (mm) HØ (mm) Hd (mm) T (max.) (Nm) , , , , ,0

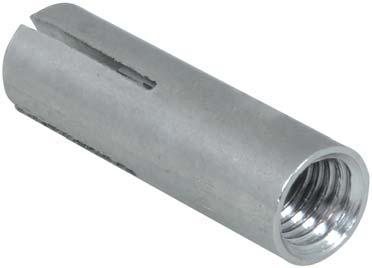

52 WDI1 Úderové kotvy SSt Prehľad produktov Vlastnosti a výhody WDI1 SSt Úderové kotvy SSt sú vyrobené z nehrdzavejúcej ocele a dostupné s rôznymi typmi hlavy. Obsahujú drážkovanú objímku a vnútorný klin, uľahčujúci ľahké roztiahnutie. Kotvy sa ľahko zatĺkajú a ich vnútorný závit sa dá použiť so skrutkami alebo závitovými tyčami Walraven. WDI1SSt Úderové kotvy SSt sú vhodné pre aplikácie vyžadujúce požiarnu odolnosť. Sú ideálne pre stropné inštalácie a poskytujú výborný výkon v trhlinovom i netrhlinovom betóne. Vysoký výkon v trhlinovom a netrhlinovom betóne Výrobok doporučený pre aplikácie vyžadujúce požiarnu odolnosť Vnútorný závit sa dá použiť so skrutkami a závitovými tyčami Walraven Korózii odolná nehrdzavejúca oceľ Drážkovaná objímka a vnútorný klin uľahčujú roztiahnutie Vhodné pre stropnú montáž Typy podkladu Viacnásobné použitie Netrhlinový betón Trhlinový betón Požiarna odolnosť Materiál Nehrdzavejúca oceľ Sprievodca inštaláciou x4

53 WDI1 - SSt - 53 Informácie o výrobku HØ D L Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WDI1 SSt 8x WDI1 SSt 10x WDI1 SSt 12x WDI1 SSt 16x Zaťaženia Kód výrobku Charakteristická hodnota namáhania v: Netrhlinový betón Trhlinový betón Netrhlinový betón Trhlinový betón V Rks strihové zaťaženie V Rks strihové zaťaženie N Rks ťahové zaťaženie N Rks ťahové zaťaženie Čiastkový súčiniteľ bezpečnosti ,00 2,00 2,00 2,00 2, ,20 3,20 3,20 3,20 2, ,60 4,60 4,60 4,60 2, ,30 8,30 8,30 8,30 2,1 Inštalačné údaje T HØ H nom Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Krútiaci moment: Kód výrobku H nom (mm) HØ (mm) Hd (mm) T (max.) (Nm) , , , ,0

54 Zákaznícka podpora Nech sú Vaše potreby akékoľvek, Walraven Vám môže poskytnúť riešenie. Naši technici a obchodníci sú pripravení pomôcť a majú aktuálne skúsenosti a znalosť lokálnych podmienok. Chcete sa dozvedieť viacej o tom, ako Vám môžeme pomôcť? Spojte sa s nami hneď teraz! walraven.com

55 WBA Mosadzné kotvy 55 Jednoduchá inštalácia Ľahké inštalácie Pre použitie v betóne

56 WBA Mosadzné kotvy Prehľad produktov Vlastnosti a výhody WBA Mosadzné kotvy sú po desaťročia veľmi populárne u montérov, pretože poskytujú lacné a trvanlivé riešenie pre širokú škálu aplikácií. WBA Mosadzné kotvy sa dajú použiť v širokom rozsahu nepriemyselných montážnych aplikácií. Majú nízku inštalačnú hĺbku, takže sa nemusí vŕtať hlboko. Naviac, povrch kotvy bráni pretáčaniu vo vyvŕtanom otvore. Povrch kotvy bráni pretáčaniu vo vyvŕtanom otvore. Malá inštalačná hĺbka znižuje hĺbku vŕtania Materiál Mosadz Sprievodca inštaláciou x4

57 WBA - 57 Informácie o výrobku HØ HØ D L Kód výrobku Popis D (mm) L (mm) Balenie (ks) Veľké balenie (ks) WBA 6x WBA 8x WBA 10x WBA 12x Inštalačné údaje H nom Hd Hĺbka osadenia: Priemer vrtáku: Hĺbka vŕtania: Krútiaci moment: Kód výrobku H nom (mm) HØ (mm) Hd (mm) T (max.) (Nm)

58 Chemické kotvy

59 WIS Chemické kotvy 59 WPER500 Vlepovanie výstuže + diamantom vŕtané otvory WVSF200 Trhlinový a netrhlinový betón Certifikované Určité produkty sú LEED, VOC, ICC, NSF certifikované WPSF100 Vhodné pre mnoho podkladov WIS (Systém vstrekovania Walraven) Kompletné balenie s príslušenstvom

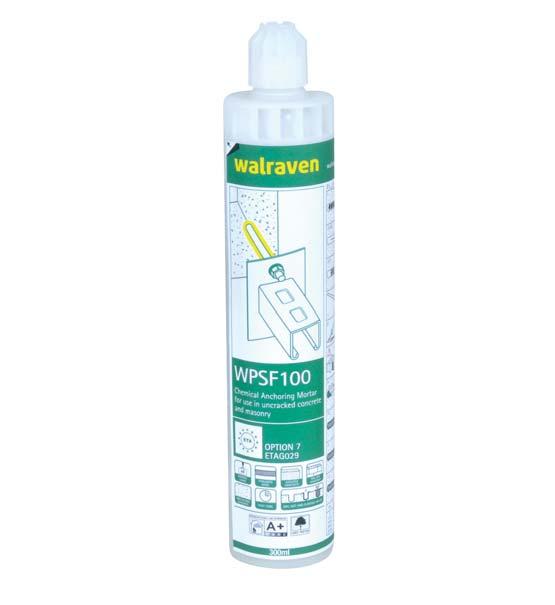

60 WPSF100 Chemické kotvy Prehľad produktov Vlastnosti a výhody Chemická kotva je polyesterový roztok, ktorý má certifikáty LEED a VOC. WPSF100 Chemická kotva sa môže použiť s množstvom rôznych typov podkladu v suchých, vlhkých a zaplavených otvoroch bez straty výkonu. Je ideálna pre stredné ťahové zaťaženie a pre montáž Walraven Inštalačných systémov (WIS) na stenu. Vhodná pre mnoho podkladov Inštalácia v zaplavených otvoroch bez straty výkonu Ideálna pre montáž Walraven Inštalačných systémov Certifikáty LEED a VOC Vysoký výkon v netrhlinovom betóne Typy podkladu Netrhlinový betón Murivo Skala Kameň Duté tehly Sprievodca inštaláciou x2 x2 10cm 50-75%

61 WPSF Informácie o výrobku Kód výrobku Popis Obsah (ml) Balenie (ks) Vhodná vytlačovacia pištoľ WPSF Zaťaženia Kombináca vytrhnutia a zlyhania betónového kužeľa v netrhlinovom betóne C20/25 Veľkosť M8 M10 M12 M16 M20 M24 Charakteristiky odolnosti spoja v netrhlinovom betóne Suchý a vlhký betón τ Rk [N/mm 2 ] 8, ,5 Ventilačné systémy τ Rk [N/mm 2 ] 8, ,5 Zábradlia γ Mc 1) [-] 1,8 1,8 1,8 1,8 1,8 1,8 Pre viac informácií sledujte ETA Inštalačné údaje Závitová tyč WIS TR HØ (mm) Čistiaca kefka Ø (mm) T (max.) (Nm) H nom,r2 (mm) H nom (mm) M M M M Teplota ( C) Doba inštalácie (min) Doba vytvrdzovania (min) Doba spracovania sa vzťahuje k najvyššej teplote z rozsahu. Doba zaťaženia sa vzťahuje k najnižšej teplote z rozsahu. Minimálna pracovná teplota náplne musí byť +5 C.

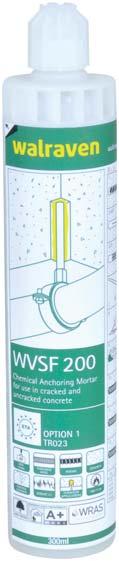

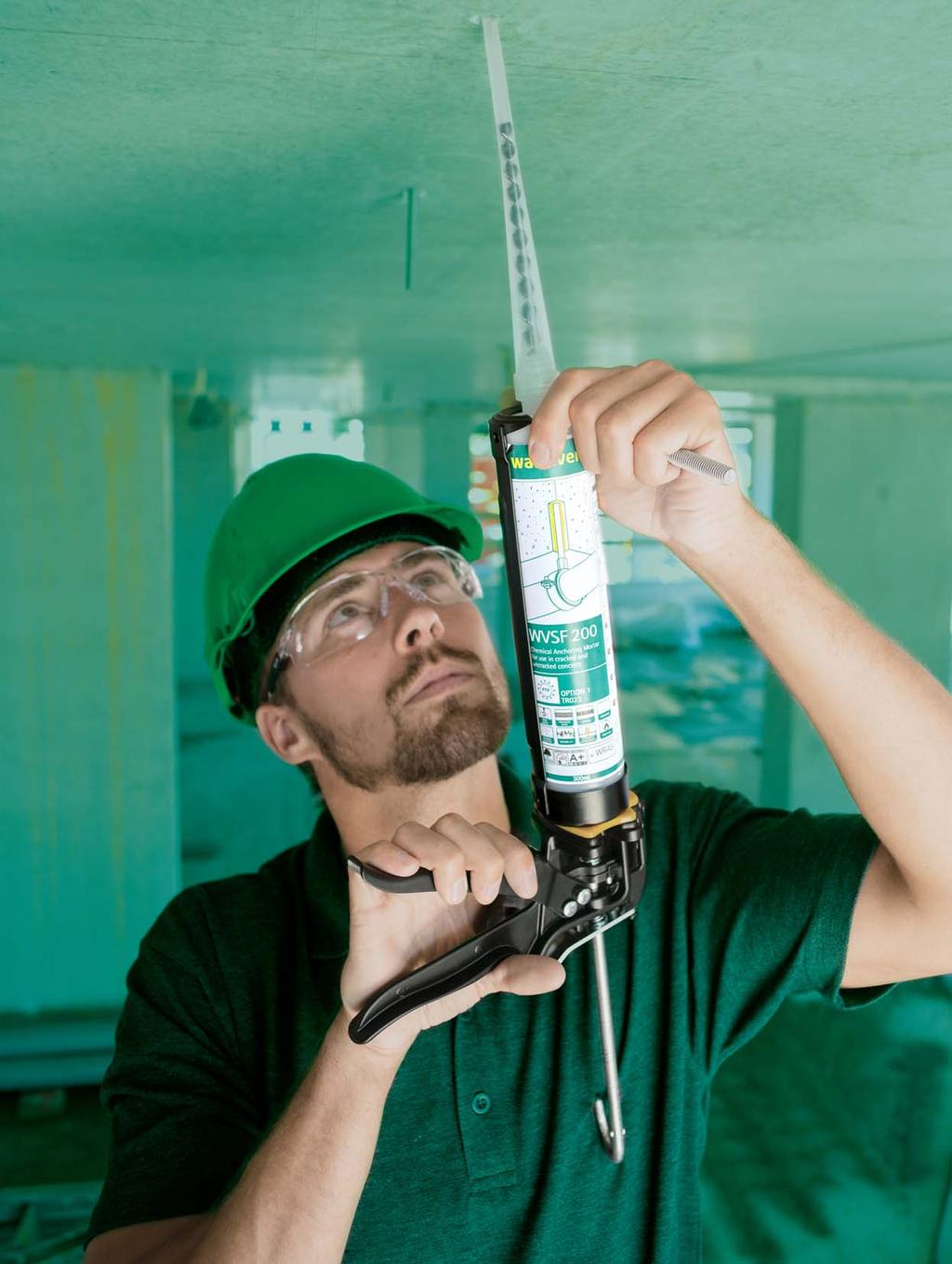

62 WVSF200 Chemické kotvy Prehľad produktov Vlastnosti a výhody WVSF200 Chemická kotva je vinylesterový roztok s certifikátmi LEED, WRAS a VOC. WVSF200 Chemická kotva je doporučená pre vlepovanie výstuže, schválená pre aplikácie požadujúce seizmickú a požiarnu odolnosť a vhodná pre montáž na strop a stenu. Poskytuje veľmi dobrý výkon v trhlinovom a netrhlinovom betóne. Vysoký výkon v trhlinovom a netrhlinovom betóne Doporučená pre vlepovanie výstuže Odsúhlasené pre aplikácie vyžadujúce seizmickú odolnosť Výrobok vhodný pre aplikácie vyžadujúce požiarnu odolnosť Vhodná pre stropnú a nástennú montáž Certifikáty LEED, WRAC a VOC Typy podkladu Požiarna odolnosť F120 Netrhlinový betón Trhlinový betón Duté tehly Seizmicita C1 Sprievodca inštaláciou x2 x2 10cm 50-75%

63 WVSF Informácie o výrobku Kód výrobku Popis Obsah (ml) Balenie (ks) Vhodná vytlačovacia pištoľ WVSF WVSF (vedľa seba) WVSF (koaxiálne) WVSF200W (zimná verzia) WVSF200T (tropická verzia) Zaťaženia Kombináca vytrhnutia a zlyhania betónového kužeľa v netrhlinovom betóne C20/25 Veľkosť M8 M10 M12 M16 M20 M24 M27 M30 Charakteristiky odolnosti spoja v netrhlinovom betóne Suchý a vlhký betón τ Rk [N/mm 2 ] 10 9,5 9,5 9 8,5 8 6,5 5,5 Čiastkový súčiniteľ bezpečnosti γ Mc 1) [-] 1,8 1,8 1,8 1,8 1,8 1,8 2,1 2,1 Zaplavený vrt τ Rk [N/mm 2 ] 8,5 7, ,5 5,5 - - Čiastkový súčiniteľ bezpečnosti γ Mc 1) [-] 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 Kombináca vytrhnutia a zlyhania betónového kužeľa v netrhlinovom betóne C20/25 Veľkosť M8 M10 M12 M16 M20 Charakteristiky odolnosti spoja v netrhlinovom betóne Suchý a vlhký betón τ Rk [N/mm 2 ] 4,5 4,5 4,5 4 4 Čiastkový súčiniteľ bezpečnosti γ Mc 1) [-] 1,8 1,8 1,8 1,8 1,8 Zaplavený vrt τ Rk [N/mm 2 ] 4,5 4,5 4,5 4 4 Čiastkový súčiniteľ bezpečnosti γ Mc 1) [-] 2,1 2,1 2,1 2,1 2,1 Pre viac informácií sledujte ETA Inštalačné údaje Závitová tyč WIS TR HØ (mm) Čistiaca kefka Ø (mm) T (max.) (Nm) H nom,r2 (mm) H nom (mm) M M M M Teplota ( C) Doba inštalácie (min) Doba vytvrdzovania (min) WVSF200 WVSF200W WVSF200T WVSF200 WVSF200W WVSF200T WVSF200 WVSF200W WVSF200T , sec 3, Doba spracovania sa vzťahuje k najvyššej teplote z rozsahu. Doba zaťaženia sa vzťahuje k najnižšej teplote z rozsahu. Minimálna pracovná teplota náplne musí byť +5 C.

64 WPER500 Chemické kotvy Prehľad produktov Vlastnosti a výhody WPER500 Chemická kotva je epoxy roztok s certifikátmi LEED, VOX, ICC a NSF. WPER500 Chemická kotva je doporučená pre vlepovanie výstuže a diamantom vŕtané otvory, schválená pre aplikácie vyžadujúce seizmickú odolnosť a požiarnu odolnosť a je vhodná pre stropnú a nástennú montáž. Poskytuje veľmi vysoký výkon v trhlinovom a netrhlinovom betóne. Veľmi vysoký výkon v trhlinovom a netrhlinovom betóne Doporučené pre vlepovanie výstuže a otvory vŕtané diamantom Odsúhlasené pre aplikácie vyžadujúce seizmickú odolnosť Výrobok vhodný pre aplikácie vyžadujúce požiarnu odolnosť Vhodné pre stropnú a nástennú montáž Certifikácia LEED, VOC, ICC, NSF Typy podkladu Požiarna odolnosť F240 Netrhlinový betón Trhlinový betón Seizmicita C2 Sprievodca inštaláciou x2 x2 10cm 50-75%

65 WPER Informácie o výrobku Kód výrobku Popis Obsah (ml) Balenie (ks) Vhodná vytlačovacia pištoľ WPER (vedľa seba) WPER (vedľa seba) Zaťaženia Kombináca vytrhnutia a zlyhania betónového kužeľa v netrhlinovom betóne C20/25 Veľkosť M8 M10 M12 M16 M20 M24 M27 M30 Charakteristiky odolnosti spoja v netrhlinovom betóne C20/25 Tepl. rozsah I: 40 C/24 C Suchý a vlhký betón τ Rk,ucr [N/mm 2 ] Tepl. rozsah I: 40 C/24 C Zaplavený vrt τ Rk,ucr [-] ,5 8,5 7,5 7,0 Inštalačný súčiniteľ bezpečnosti (suchý a vlhký betón) γ 2 1,2 1,2 1,2 1,2 9,5 8,5 7,5 7,0 Inštalačný súčiniteľ bezpečnosti (zaplavený vrt) γ 2 1,4 1,4 1,4 1,4 1,4 1,4 1,4 1,4 Veľkosť M12 M16 M20 M24 M27 M30 Charakteristiky odolnosti spoja v trhlinovom betóne C20/25 Tepl. rozsah I: 40 C/24 C Suchý a vlhký betón τ Rk,cr [N/mm 2 ] 7,5 6,5 6,0 5,5 5,5 5,5 Tepl. rozsah I: 40 C/24 C Suchý a vlhký betón τ Rk, seis, C1 [N/mm 2 ] 7,1 6,2 5,7 5,5 5,5 5,5 Tepl. rozsah I: 40 C/24 C Suchý a vlhký betón τ Rk, seis, C2 [N/mm 2 ] 2,4 2, Tepl. rozsah I: 40 C/24 C Zaplavený vrt τ Rk,ucr [N/mm 2 ] 7,5 6,0 5,0 4,5 4,0 4,0 Tepl. rozsah I: 40 C/24 C Zaplavený vrt τ Rk, seis, C1 [N/mm 2 ] 7,1 5,8 4,8 4,5 4,0 4,0 Tepl. rozsah I: 40 C/24 C Zaplavený vrt τ Rk, seis, C2 [N/mm 2 ] 2,4 2, Inštalačný súčiniteľ bezpečnosti (suchý a vlhký betón) γ 2 1,2 1,2 1,4 1,4 1,4 1,4 Inštalačný súčiniteľ bezpečnosti (zaplavený vrt) γ 2 1,4 1,4 1,4 1,4 1,4 1,4 Pre viac informácií sledujte ETA Inštalačné údaje Závitová tyč WIS TR HØ (mm) Čistiaca kefka Ø (mm) T (max.) (Nm) H nom,r2 (mm) H nom (mm) M M M M Teplota ( C) Doba inštalácie (min) Doba vytvrdzovania (h) Doba spracovania sa vzťahuje k najvyššej teplote z rozsahu. Doba zaťaženia sa vzťahuje k najnižšej teplote z rozsahu.. Minimálna pracovná teplota náplne musí byť +5 C.

66

67 Príslušenstvo 67 Vysoká kvalita Kompletný rad PRÍSLUŠENSTVO Funkčné Jednoduché použitie

68 Príslušenstvo WIS Závitové tyče BUP Vlastnosti a výhody Materiál Pozinkovaný s mikrogranulami G L Podľa DIN Ochrana povrchu: výrobok je súčasťou UltraProtect 1000 system Vhodné pre vonkajšie i vnútorné aplikácie, vydrží min hodín testu v soľnej komore (max. 5% červenej hrdze) podľa ISO 9227 Kód výrobku Popis G L (m) HØ (mm) T (max.) (Nm) Balenie (ks) Veľké balenie (ks) WIS BUP M8x1000 M , WIS BUP M10x1000 M , WIS BUP M12x1000 M , WIS BUP M16x1000 M , WIS Závitové tyče Vlastnosti a výhody Materiál Pozinkovaná G L Vysoký výkon bezpečného zaťaženia pri použití v kombinácii s chemickými kotvami Walraven 60 uhol závitu optimalizuje výkon Podľa DIN Materiál: oceľ, trieda pevnosti 8.8 Kód výrobku Popis G L (m) HØ (mm) T (max.) (Nm) Balenie (ks) Veľké balenie (ks) WIS TR M8x1000 M , WIS TR M10x1000 M , WIS TR M12x1000 M , WIS TR M16x1000 M , WIS Závitová tyč SSt A4 Vlastnosti a výhody Vysoký výkon bezpečného zaťaženia pri použití v kombinácii s chemickými kotvami Walraven 60 uhol závitu optimalizuje výkon Podľa DIN Materiál Nehrdzavejúca oceľ A4 G L Kód výrobku Popis G L (m) HØ (mm) T (max.) (Nm) Balenie (ks) Veľké balenie (ks) WIS TR SSt M8x1000 M , WIS TR SSt M10x1000 M , WIS TR SSt M12x1000 M , WIS TR SSt M16x1000 M ,0 10 -

69 Príslušenstvo - 69 WIS Kotevná skrutka Vlastnosti a výhody Vysoký výkon bezpečného zaťaženia pri použití v kombinácii s chemickými kotvami Walraven Plochá hlava a predmontovaná matica a podložka pre rýchlejšiu inštaláciu Materiál: oceľ, trieda 5.8 Materiál Pozinkovaný G L Kód výrobku Popis G L (m) SW1 Balenie (ks) Veľké balenie (ks) WIS SB M8x110 M WIS SB M10x130 M WIS SB M10x170 M WIS SB M12x190 M WIS SB M16x220 M Inštalačné údaje Priemer vrtáku: Hĺbka vŕtania: Hrúbka namontovaného prvku: Krútiaci moment: Kód výrobku HØ (mm) Hd (mm) Hdr2 (mm) T fix (mm) T fix,r (mm) T (max.) (Nm) , , , , ,0 WIS Vytlačovacia pištoľ Vlastnosti a výhody Najlepší pomer ťahu 26:1 Žiadna vôľa 5mm hrubá skosená doštička s gumovými podložkami Kovová spúšť (nie hliníková) Kovová tlačka piestu Kovová oporná doštička Kód výrobku Popis Balenie (ks) Veľké balenie (ks) WIS DG 300ml WIS DG 345ml (vedľa seba) WIS DG 410ml (koaxiálna) WIS DG 385 & 585ml (vedľa seba) 1 -

70 Príslušenstvo WIS Štandardné zmiešavače Vlastnosti a výhody Vždy správne miešanie 12 miešacích prvkov Kód výrobku Popis Balenie (ks) Veľké balenie (ks) WIS NZZL S 12 - WIS Epoxy zmiešavače Vlastnosti a výhody Vždy správne miešanie Špeciálne pokročilé miešacie prvky Kód výrobku Popis Balenie (ks) Veľké balenie (ks) WIS NZZL S 12 - WIS Predĺženie zmiešavačov 185 mm Vlastnosti a výhody Vhodné na štandardné a epoxy zmiešavače Kód výrobku Popis Rozmery (mm) Balenie (ks) Veľké balenie (ks) WIS EP

71 Príslušenstvo - 71 WIS Čistiace kefky Vlastnosti a výhody Jedna kefka pre otvory M8 a M10 Súčasť systému schváleného ETA Zaisťuje správne čistenie v závislosti na definovanom počte kefiek Optimálny čistiaci výkon Hybridná kefka (oceľ a prírodné štetiny) Kód výrobku Popis Balenie (ks) Veľké balenie (ks) WIS BR M8/ WIS BR M12/ WIS BR M20/ WIS Vzduchová pumpa Vlastnosti a výhody Súčasť systému schváleného ETA Zaisťuje správne čistenie v závislosti na definovanom počte fúknutí Optimálny čistiaci výkon Kód výrobku Popis Balenie (ks) Veľké balenie (ks) WIS BP 1 - WIS Plastové sitká Vlastnosti a výhody Sitká pre závitové tyče M8, M10, M12 a M16 Špeciálna krytka bráni vytekaniu pri aplikácii nad hlavou Kód výrobku Popis Rozmery (mm) HØ (mm) Balenie (ks) Veľké balenie (ks) WIS PS 16x85 85 M8, M10, M WIS PS 16x M8, M10, M WIS PS 20x85 85 M12, M

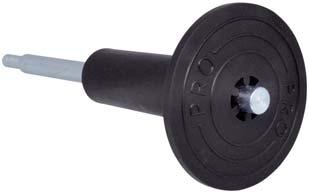

72 Príslušenstvo WDI1 Osadzovací nástroj Vlastnosti a výhody Ochranná rukoväť zaisťuje bezpečnú prácu Vhodný pre inštaláciu Walraven WDI1 Úderových kotiev Kód výrobku Popis Rozmery (mm) Balenie (ks) Veľké balenie (ks) WDI1ST WDI1ST WDI1ST WDI1ST WDI1ST WSDS+ Vrták do dutých tehál Vlastnosti a výhody Navrhnutý pre vŕtanie do dutých materiálov Je možné hĺbkové vŕtanie vďaka konštrukcii vrtáku Rýchle vŕtanie bez zničenia materiálu Dizajn vrtáku zaisťuje rovnú dieru bez nutnosti vŕtania s príklepom Ideálny pro montáž Walraven WPSF Chemických kotiev do dutých materiálov Perfektne okrúhly otvor Kód výrobku Popis Rozmery (mm) L (mm) Balenie (ks) Veľké balenie (ks) WSDS+8x260/HB WSDS+10x260/HB WSDS+12x260/HB WSDS+16x260/HB
