BS-211. Aνιχνευτής καπνο δέσμης m (με καθρέπτη). Οδηγίες εγκατάστασης χρήσης

Transcript

1 BS-211 Aνιχνευτής καπνο δέσμης m (με καθρέπτη). Οδηγίες εγκατάστασης χρήσης

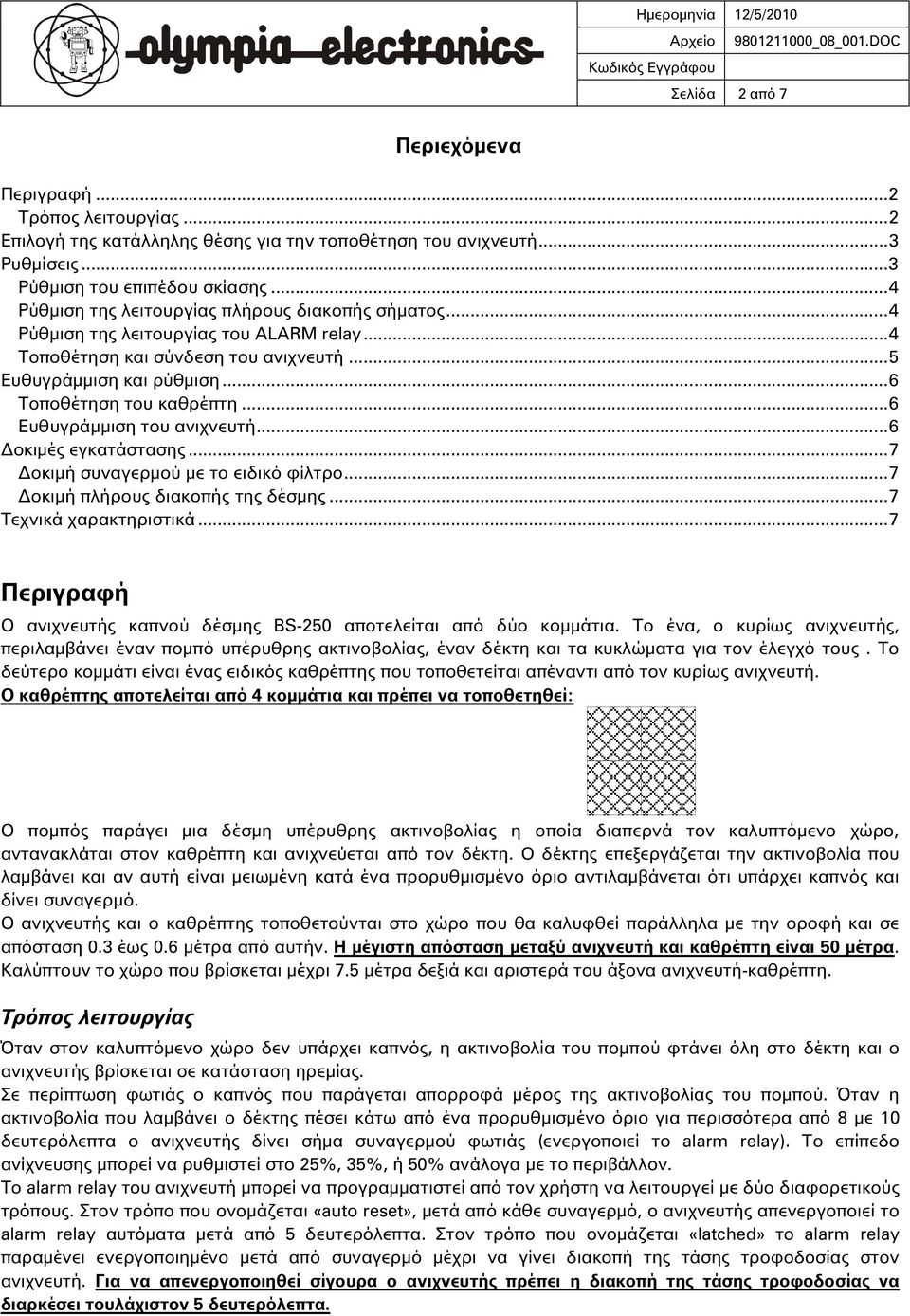

2 Σελίδα 2 απ 7 Περιεχ μενα Περιγραφή...2 Τρ πος λειτουργίας...2 Επιλογή της κατάλληλης θέσης για την τοποθέτηση του ανιχνευτή...3 Ρυθμίσεις...3 Ρ θμιση του επιπέδου σκίασης...4 Ρ θμιση της λειτουργίας πλήρους διακοπής σήματος...4 Ρ θμιση της λειτουργίας του ALARM relay...4 Τοποθέτηση και σ νδεση του ανιχνευτή...5 Ευθυγράμμιση και ρ θμιση...6 Τοποθέτηση του καθρέπτη...6 Ευθυγράμμιση του ανιχνευτή...6 οκιμές εγκατάστασης...7 οκιμή συναγερμο με το ειδικ φίλτρο...7 οκιμή πλήρους διακοπής της δέσμης...7 Τεχνικά χαρακτηριστικά...7 Περιγραφή Ο ανιχνευτής καπνο δέσμης BS-250 αποτελείται απ δ ο κομμάτια. Το ένα, ο κυρίως ανιχνευτής, περιλαμβάνει έναν πομπ υπέρυθρης ακτινοβολίας, έναν δέκτη και τα κυκλώματα για τον έλεγχ τους. Το δε τερο κομμάτι είναι ένας ειδικ ς καθρέπτης που τοποθετείται απέναντι απ τον κυρίως ανιχνευτή. Ο καθρέπτης αποτελείται απ 4 κομμάτια και πρέπει να τοποθετηθεί: Ο πομπ ς παράγει μια δέσμη υπέρυθρης ακτινοβολίας η οποία διαπερνά τον καλυπτ μενο χώρο, αντανακλάται στον καθρέπτη και ανιχνε εται απ τον δέκτη. Ο δέκτης επεξεργάζεται την ακτινοβολία που λαμβάνει και αν αυτή είναι μειωμένη κατά ένα προρυθμισμένο ριο αντιλαμβάνεται τι υπάρχει καπν ς και δίνει συναγερμ. Ο ανιχνευτής και ο καθρέπτης τοποθετο νται στο χώρο που θα καλυφθεί παράλληλα με την οροφή και σε απ σταση 0.3 έως 0.6 μέτρα απ αυτήν. Η μέγιστη απ σταση μεταξ ανιχνευτή και καθρέπτη είναι 50 μέτρα. Καλ πτουν το χώρο που βρίσκεται μέχρι 7.5 μέτρα δεξιά και αριστερά του άξονα ανιχνευτή-καθρέπτη. Τρ πος λειτουργίας Όταν στον καλυπτ μενο χώρο δεν υπάρχει καπν ς, η ακτινοβολία του πομπο φτάνει λη στο δέκτη και ο ανιχνευτής βρίσκεται σε κατάσταση ηρεμίας. Σε περίπτωση φωτιάς ο καπν ς που παράγεται απορροφά μέρος της ακτινοβολίας του πομπο. Όταν η ακτινοβολία που λαμβάνει ο δέκτης πέσει κάτω απ ένα προρυθμισμένο ριο για περισσ τερα απ 8 με 10 δευτερ λεπτα ο ανιχνευτής δίνει σήμα συναγερμο φωτιάς (ενεργοποιεί το alarm relay). Το επίπεδο ανίχνευσης μπορεί να ρυθμιστεί στο 25%, 35%, ή 50% ανάλογα με το περιβάλλον. Το alarm relay του ανιχνευτή μπορεί να προγραμματιστεί απ τον χρήστη να λειτουργεί με δ ο διαφορετικο ς τρ πους. Στον τρ πο που ονομάζεται «auto reset», μετά απ κάθε συναγερμ, ο ανιχνευτής απενεργοποιεί το alarm relay αυτ ματα μετά απ 5 δευτερ λεπτα. Στον τρ πο που ονομάζεται «latched» το alarm relay παραμένει ενεργοποιημένο μετά απ συναγερμ μέχρι να γίνει διακοπή της τάσης τροφοδοσίας στον ανιχνευτή. Για να απενεργοποιηθεί σίγουρα ο ανιχνευτής πρέπει η διακοπή της τάσης τροφοδοσίας να διαρκέσει τουλάχιστον 5 δευτερ λεπτα.

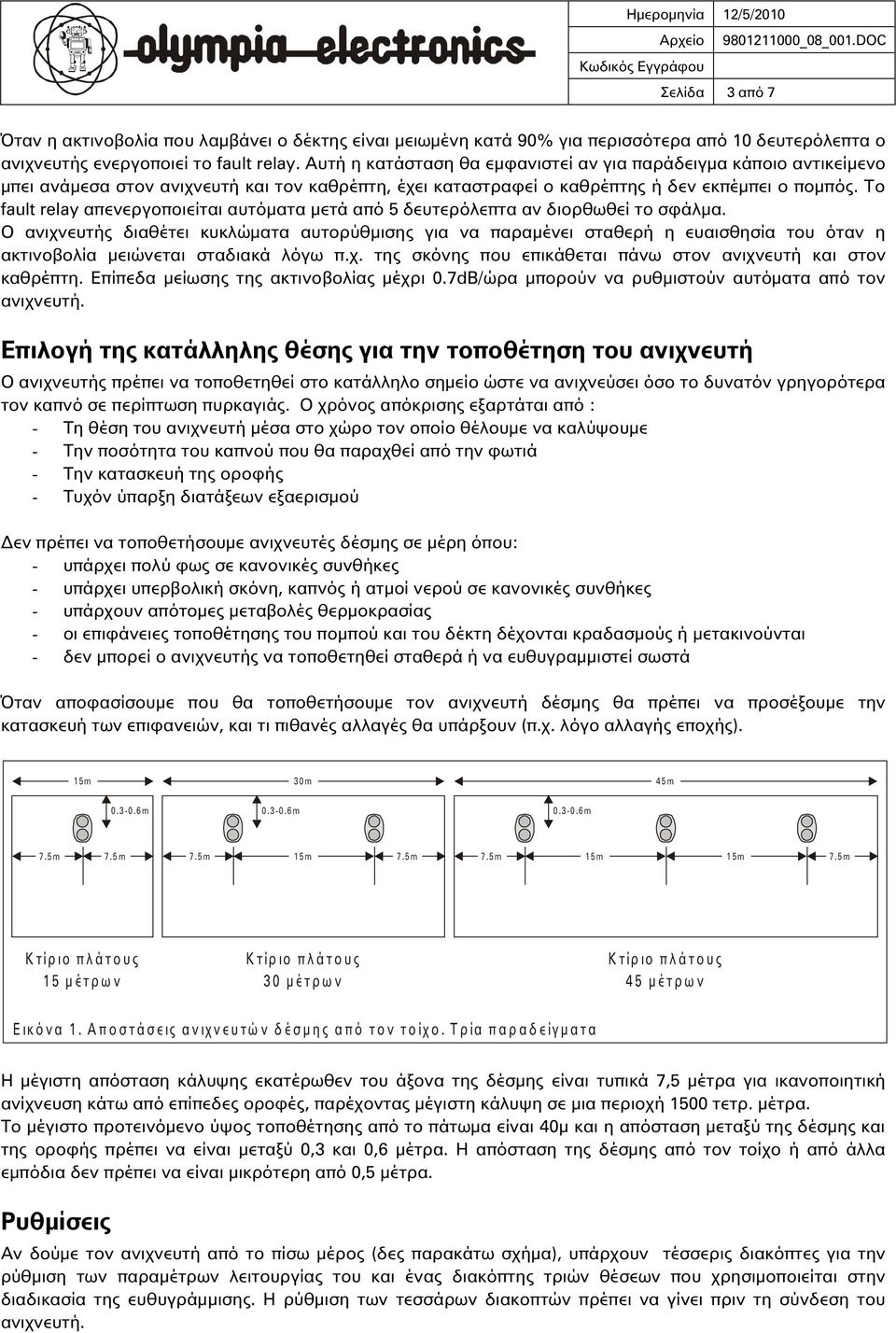

3 Σελίδα 3 απ 7 Όταν η ακτινοβολία που λαμβάνει ο δέκτης είναι μειωμένη κατά 90% για περισσ τερα απ 10 δευτερ λεπτα ο ανιχνευτής ενεργοποιεί το fault relay. Αυτή η κατάσταση θα εμφανιστεί αν για παράδειγμα κάποιο αντικείμενο μπει ανάμεσα στον ανιχνευτή και τον καθρέπτη, έχει καταστραφεί ο καθρέπτης ή δεν εκπέμπει ο πομπ ς. Το fault relay απενεργοποιείται αυτ ματα μετά απ 5 δευτερ λεπτα αν διορθωθεί το σφάλμα. Ο ανιχνευτής διαθέτει κυκλώματα αυτορ θμισης για να παραμένει σταθερή η ευαισθησία του ταν η ακτινοβολία μειώνεται σταδιακά λ γω π.χ. της σκ νης που επικάθεται πάνω στον ανιχνευτή και στον καθρέπτη. Επίπεδα μείωσης της ακτινοβολίας μέχρι 0.7dB/ώρα μπορο ν να ρυθμιστο ν αυτ ματα απ τον ανιχνευτή. Επιλογή της κατάλληλης θέσης για την τοποθέτηση του ανιχνευτή Ο ανιχνευτής πρέπει να τοποθετηθεί στο κατάλληλο σημείο ώστε να ανιχνε σει σο το δυνατ ν γρηγορ τερα τον καπν σε περίπτωση πυρκαγιάς. Ο χρ νος απ κρισης εξαρτάται απ : - Τη θέση του ανιχνευτή μέσα στο χώρο τον οποίο θέλουμε να καλ ψουμε - Την ποσ τητα του καπνο που θα παραχθεί απ την φωτιά - Την κατασκευή της οροφής - Τυχ ν παρξη διατάξεων εξαερισμο εν πρέπει να τοποθετήσουμε ανιχνευτές δέσμης σε μέρη που: - υπάρχει πολ φως σε κανονικές συνθήκες - υπάρχει υπερβολική σκ νη, καπν ς ή ατμοί νερο σε κανονικές συνθήκες - υπάρχουν απ τομες μεταβολές θερμοκρασίας - οι επιφάνειες τοποθέτησης του πομπο και του δέκτη δέχονται κραδασμο ς ή μετακινο νται - δεν μπορεί ο ανιχνευτής να τοποθετηθεί σταθερά ή να ευθυγραμμιστεί σωστά Όταν αποφασίσουμε που θα τοποθετήσουμε τον ανιχνευτή δέσμης θα πρέπει να προσέξουμε την κατασκευή των επιφανειών, και τι πιθανές αλλαγές θα υπάρξουν (π.χ. λ γο αλλαγής εποχής). 1 5 m 3 0 m 4 5 m m m m 7.5 m 7.5 m 7.5 m 1 5 m 7.5 m 7.5 m 1 5 m 1 5m 7.5 m Κ τ ίρ ιο π λ ά τ ο υ ς 1 5 μ έ τ ρ ω ν Κ τ ίρ ιο π λ ά τ ο υ ς 3 0 μ έ τ ρ ω ν Κ τ ίρ ιο π λ ά τ ο υ ς 4 5 μ έ τ ρ ω ν Ε ικ ν α 1. Α π ο σ τ ά σ ε ις α ν ιχ ν ε υ τ ώ ν δ έ σ μ η ς α π τ ο ν τ ο ίχ ο. Τ ρ ία π α ρ α δ ε ίγ μ α τ α Η μέγιστη απ σταση κάλυψης εκατέρωθεν του άξονα της δέσμης είναι τυπικά 7,5 μέτρα για ικανοποιητική ανίχνευση κάτω απ επίπεδες οροφές, παρέχοντας μέγιστη κάλυψη σε μια περιοχή 1500 τετρ. μέτρα. Το μέγιστο προτειν μενο ψος τοποθέτησης απ το πάτωμα είναι 40μ και η απ σταση μεταξ της δέσμης και της οροφής πρέπει να είναι μεταξ 0,3 και 0,6 μέτρα. Η απ σταση της δέσμης απ τον τοίχο ή απ άλλα εμπ δια δεν πρέπει να είναι μικρ τερη απ 0,5 μέτρα. Ρυθμίσεις Αν δο με τον ανιχνευτή απ το πίσω μέρος (δες παρακάτω σχήμα), υπάρχουν τέσσερις διακ πτες για την ρ θμιση των παραμέτρων λειτουργίας του και ένας διακ πτης τριών θέσεων που χρησιμοποιείται στην διαδικασία της ευθυγράμμισης. Η ρ θμιση των τεσσάρων διακοπτών πρέπει να γίνει πριν τη σ νδεση του ανιχνευτή.

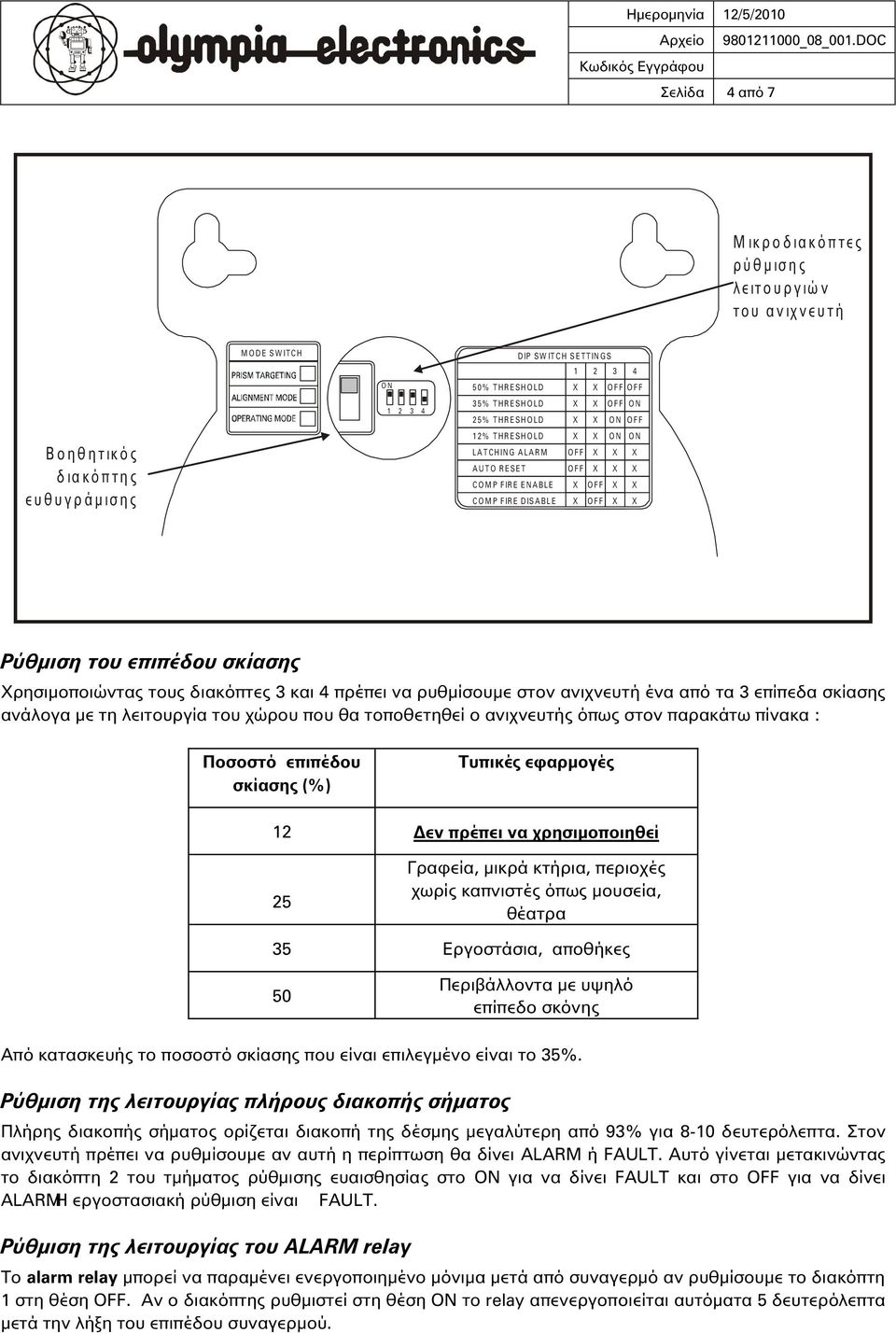

4 Αρχείο _08_001.DOC Σελίδα 4 απ 7 Μ ικ ρ ο δ ια κ π τ ε ς ρ θ μ ισ η ς λ ε ιτ ο υ ρ γ ιώ ν τ ο υ α ν ιχ ν ε υ τ ή M ODE SWITCH D IP SW IT C H S E TT IN G S Ο Ν 5 0% T H R E SH O LD % T H R E SH O LD 2 5% T H R E SH O LD O N O N Β ο η θ η τ ικ ς δ ια κ π τ η ς ε υ θ υ γ ρ ά μ ισ η ς 1 2% T H R E SH O LD LATCHING ALARM AUTO RESET COM P FIRE ENABLE COM P FIRE DISABLE O N O N Χ Ρ θμιση του επιπέδου σκίασης Χρησιμοποιώντας τους διακ πτες 3 και 4 πρέπει να ρυθμίσουμε στον ανιχνευτή ένα απ τα 3 επίπεδα σκίασης ανάλογα με τη λειτουργία του χώρου που θα τοποθετηθεί ο ανιχνευτής πως στον παρακάτω πίνακα : Ποσοστ επιπέδου σκίασης (%) Τυπικές εφαρμογές 12 εν πρέπει να χρησιμοποιηθεί 25 Γραφεία, μικρά κτήρια, περιοχές χωρίς καπνιστές πως μουσεία, θέατρα 35 Εργοστάσια, αποθήκες 50 Περιβάλλοντα με υψηλ επίπεδο σκ νης Απ κατασκευής το ποσοστ σκίασης που είναι επιλεγμένο είναι το 35%. Ρ θμιση της λειτουργίας πλήρους διακοπής σήματος Πλήρης διακοπής σήματος ορίζεται διακοπή της δέσμης μεγαλ τερη απ 93% για 8-10 δευτερ λεπτα. Στον ανιχνευτή πρέπει να ρυθμίσουμε αν αυτή η περίπτωση θα δίνει ALARM ή FAULT. Αυτ γίνεται μετακινώντας το διακ πτη 2 του τμήματος ρ θμισης ευαισθησίας στο ON για να δίνει FAULT και στο OFF για να δίνει ALARM. Η εργοστασιακή ρ θμιση είναι FAULT. Ρ θμιση της λειτουργίας του ALARM relay Το alarm relay μπορεί να παραμένει ενεργοποιημένο μ νιμα μετά απ συναγερμ αν ρυθμίσουμε το διακ πτη 1 στη θέση OFF. Αν ο διακ πτης ρυθμιστεί στη θέση ΟΝ το relay απενεργοποιείται αυτ ματα 5 δευτερ λεπτα μετά την λήξη του επιπέδου συναγερμο.

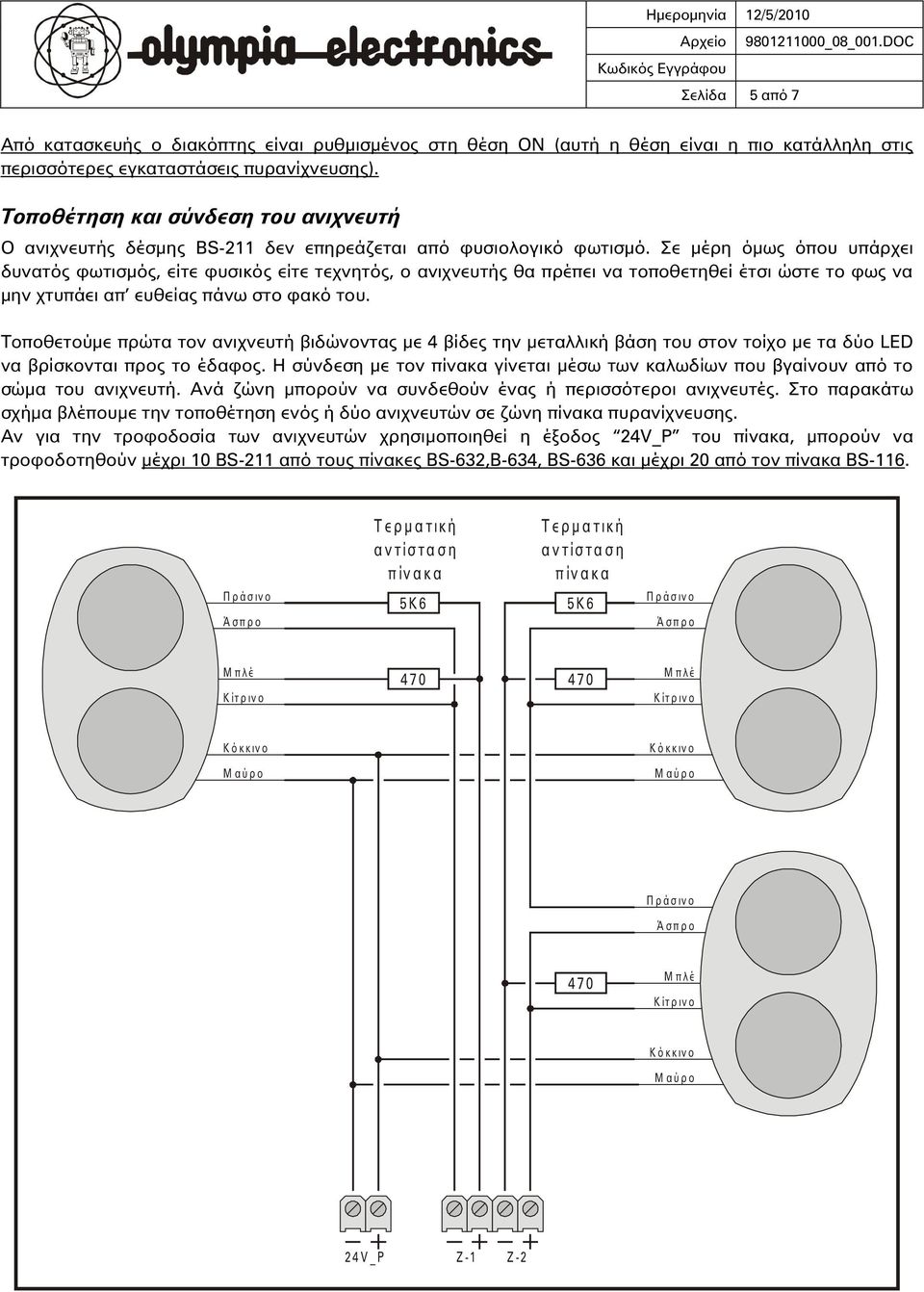

5 Σελίδα 5 απ 7 Απ κατασκευής ο διακ πτης είναι ρυθμισμένος στη θέση ΟΝ (αυτή η θέση είναι η πιο κατάλληλη στις περισσ τερες εγκαταστάσεις πυρανίχνευσης). Τοποθέτηση και σ νδεση του ανιχνευτή Ο ανιχνευτής δέσμης BS-211 δεν επηρεάζεται απ φυσιολογικ φωτισμ. Σε μέρη μως που υπάρχει δυνατ ς φωτισμ ς, είτε φυσικ ς είτε τεχνητ ς, ο ανιχνευτής θα πρέπει να τοποθετηθεί έτσι ώστε το φως να μην χτυπάει απ ευθείας πάνω στο φακ του. Τοποθετο με πρώτα τον ανιχνευτή βιδώνοντας με 4 βίδες την μεταλλική βάση του στον τοίχο με τα δ ο LED να βρίσκονται προς το έδαφος. Η σ νδεση με τον πίνακα γίνεται μέσω των καλωδίων που βγαίνουν απ το σώμα του ανιχνευτή. Ανά ζώνη μπορο ν να συνδεθο ν ένας ή περισσ τεροι ανιχνευτές. Στο παρακάτω σχήμα βλέπουμε την τοποθέτηση εν ς ή δ ο ανιχνευτών σε ζώνη πίνακα πυρανίχνευσης. Αν για την τροφοδοσία των ανιχνευτών χρησιμοποιηθεί η έξοδος 24V_P του πίνακα, μπορο ν να τροφοδοτηθο ν μέχρι 10 BS-211 απ τους πίνακες BS-632,B-634, BS-636 και μέχρι 20 απ τον πίνακα BS-116. Π ρ ά σ ιν ο Ά σ π ρ ο Τ ε ρ μ α τ ικ ή α ν τ ίσ τ α σ η π ίν α κ α 5 Κ 6 Τ ε ρ μ α τ ικ ή α ν τ ίσ τ α σ η π ίν α κ α 5 Κ 6 Π ρ ά σ ιν ο Ά σ π ρ ο Μ π λ έ Κ ίτ ρ ιν ο Μ π λ έ Κ ίτ ρ ιν ο Κ κ κ ιν ο Κ κ κ ιν ο Μ α ρ ο Μ α ρ ο Π ρ ά σ ιν ο Ά σ π ρ ο Μ π λ έ Κ ίτ ρ ιν ο Κ κ κ ιν ο Μ α ρ ο 2 4 V _ P Z -1 Z -2

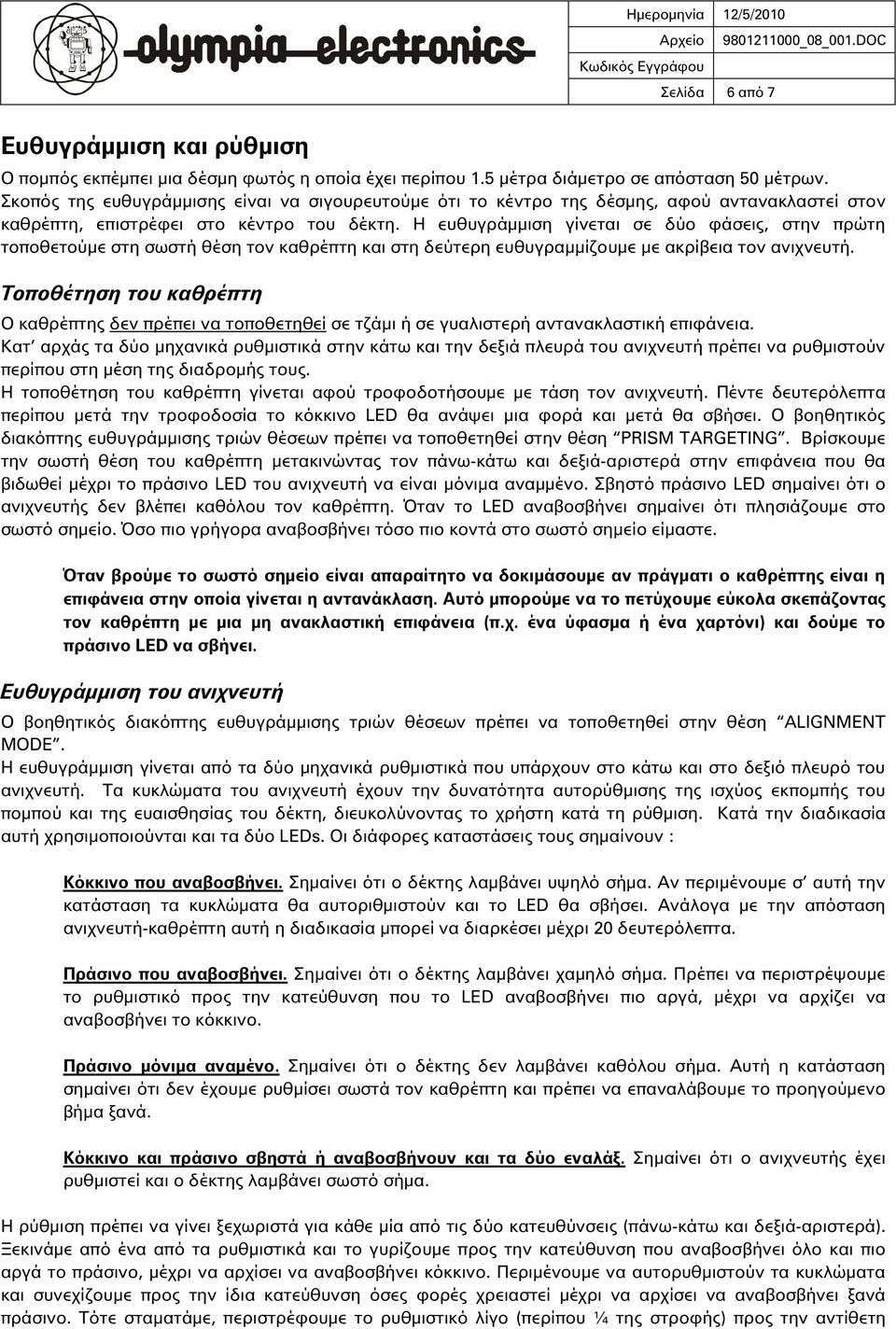

6 Σελίδα 6 απ 7 Ευθυγράμμιση και ρ θμιση Ο πομπ ς εκπέμπει μια δέσμη φωτ ς η οποία έχει περίπου 1.5 μέτρα διάμετρο σε απ σταση 50 μέτρων. Σκοπ ς της ευθυγράμμισης είναι να σιγουρευτο με τι το κέντρο της δέσμης, αφο αντανακλαστεί στον καθρέπτη, επιστρέφει στο κέντρο του δέκτη. Η ευθυγράμμιση γίνεται σε δ ο φάσεις, στην πρώτη τοποθετο με στη σωστή θέση τον καθρέπτη και στη δε τερη ευθυγραμμίζουμε με ακρίβεια τον ανιχνευτή. Τοποθέτηση του καθρέπτη Ο καθρέπτης δεν πρέπει να τοποθετηθεί σε τζάμι ή σε γυαλιστερή αντανακλαστική επιφάνεια. Κατ αρχάς τα δ ο μηχανικά ρυθμιστικά στην κάτω και την δεξιά πλευρά του ανιχνευτή πρέπει να ρυθμιστο ν περίπου στη μέση της διαδρομής τους. Η τοποθέτηση του καθρέπτη γίνεται αφο τροφοδοτήσουμε με τάση τον ανιχνευτή. Πέντε δευτερ λεπτα περίπου μετά την τροφοδοσία το κ κκινο LED θα ανάψει μια φορά και μετά θα σβήσει. Ο βοηθητικ ς διακ πτης ευθυγράμμισης τριών θέσεων πρέπει να τοποθετηθεί στην θέση PRISM TARGETING. Βρίσκουμε την σωστή θέση του καθρέπτη μετακινώντας τον πάνω-κάτω και δεξιά-αριστερά στην επιφάνεια που θα βιδωθεί μέχρι το πράσινο LED του ανιχνευτή να είναι μ νιμα αναμμένο. Σβηστ πράσινο LED σημαίνει τι ο ανιχνευτής δεν βλέπει καθ λου τον καθρέπτη. Όταν το LED αναβοσβήνει σημαίνει τι πλησιάζουμε στο σωστ σημείο. Όσο πιο γρήγορα αναβοσβήνει τ σο πιο κοντά στο σωστ σημείο είμαστε. Όταν βρο με το σωστ σημείο είναι απαραίτητο να δοκιμάσουμε αν πράγματι ο καθρέπτης είναι η επιφάνεια στην οποία γίνεται η αντανάκλαση. Αυτ μπορο με να το πετ χουμε ε κολα σκεπάζοντας τον καθρέπτη με μια μη ανακλαστική επιφάνεια (π.χ. ένα φασμα ή ένα χαρτ νι) και δο με το πράσινο LED να σβήνει. Ευθυγράμμιση του ανιχνευτή Ο βοηθητικ ς διακ πτης ευθυγράμμισης τριών θέσεων πρέπει να τοποθετηθεί στην θέση ALIGNMENT MODE. Η ευθυγράμμιση γίνεται απ τα δ ο μηχανικά ρυθμιστικά που υπάρχουν στο κάτω και στο δεξι πλευρ του ανιχνευτή. Τα κυκλώματα του ανιχνευτή έχουν την δυνατ τητα αυτορ θμισης της ισχ ος εκπομπής του πομπο και της ευαισθησίας του δέκτη, διευκολ νοντας το χρήστη κατά τη ρ θμιση. Κατά την διαδικασία αυτή χρησιμοποιο νται και τα δ ο LEDs. Οι διάφορες καταστάσεις τους σημαίνουν : Κ κκινο που αναβοσβήνει. Σημαίνει τι ο δέκτης λαμβάνει υψηλ σήμα. Αν περιμένουμε σ αυτή την κατάσταση τα κυκλώματα θα αυτοριθμιστο ν και το LED θα σβήσει. Ανάλογα με την απ σταση ανιχνευτή-καθρέπτη αυτή η διαδικασία μπορεί να διαρκέσει μέχρι 20 δευτερ λεπτα. Πράσινο που αναβοσβήνει. Σημαίνει τι ο δέκτης λαμβάνει χαμηλ σήμα. Πρέπει να περιστρέψουμε το ρυθμιστικ προς την κατε θυνση που το LED αναβοσβήνει πιο αργά, μέχρι να αρχίζει να αναβοσβήνει το κ κκινο. Πράσινο μ νιμα αναμένο. Σημαίνει τι ο δέκτης δεν λαμβάνει καθ λου σήμα. Αυτή η κατάσταση σημαίνει τι δεν έχουμε ρυθμίσει σωστά τον καθρέπτη και πρέπει να επαναλάβουμε το προηγο μενο βήμα ξανά. Κ κκινο και πράσινο σβηστά ή αναβοσβήνουν και τα δ ο εναλάξ. Σημαίνει τι ο ανιχνευτής έχει ρυθμιστεί και ο δέκτης λαμβάνει σωστ σήμα. Η ρ θμιση πρέπει να γίνει ξεχωριστά για κάθε μία απ τις δ ο κατευθ νσεις (πάνω-κάτω και δεξιά-αριστερά). Ξεκινάμε απ ένα απ τα ρυθμιστικά και το γυρίζουμε προς την κατε θυνση που αναβοσβήνει λο και πιο αργά το πράσινο, μέχρι να αρχίσει να αναβοσβήνει κ κκινο. Περιμένουμε να αυτορυθμιστο ν τα κυκλώματα και συνεχίζουμε προς την ίδια κατε θυνση σες φορές χρειαστεί μέχρι να αρχίσει να αναβοσβήνει ξανά πράσινο. Τ τε σταματάμε, περιστρέφουμε το ρυθμιστικ λίγο (περίπου ¼ της στροφής) προς την αντίθετη

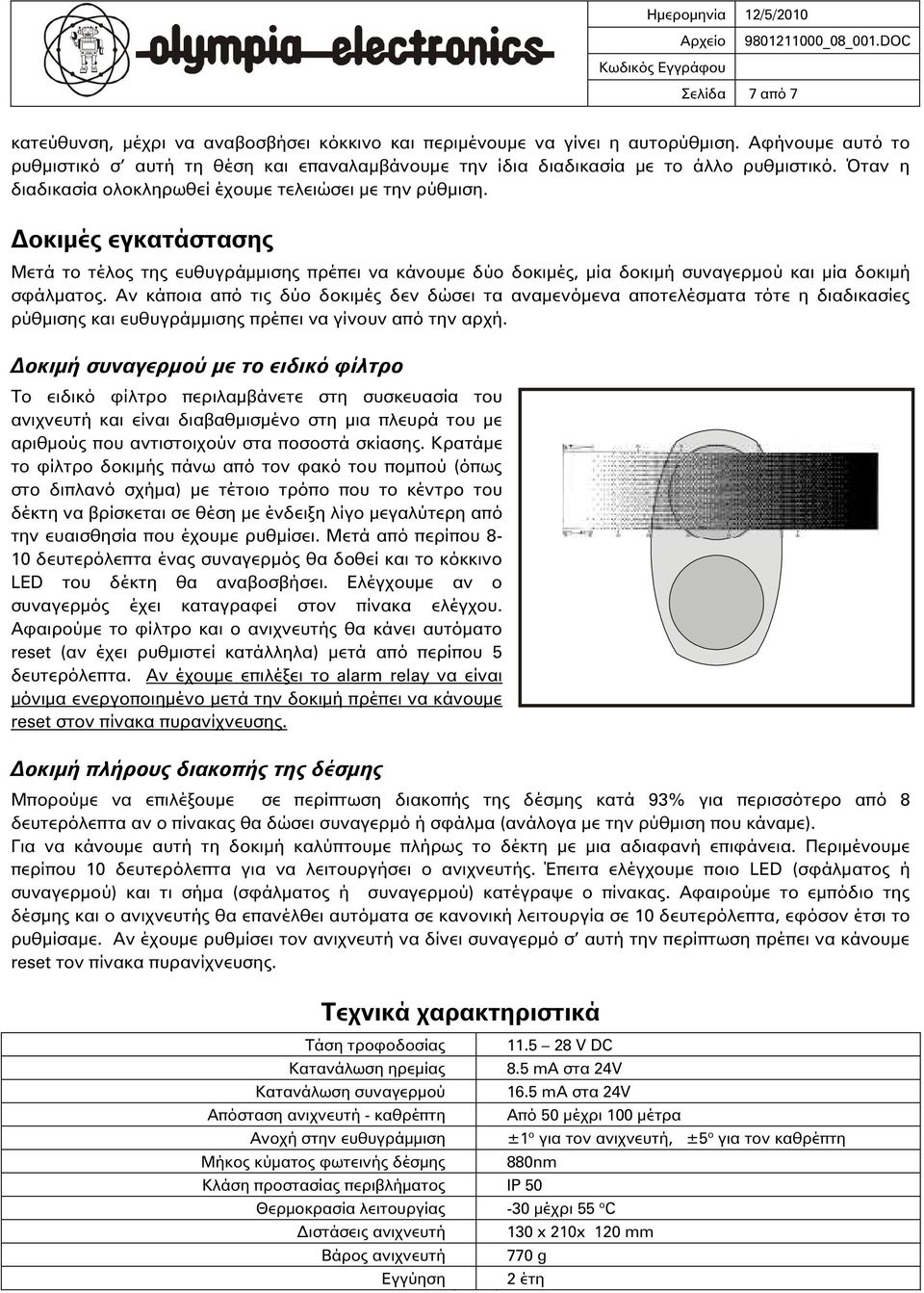

7 Αρχείο _08_001.DOC Σελίδα 7 απ 7 κατε θυνση, μέχρι να αναβοσβήσει κ κκινο και περιμένουμε να γίνει η αυτορ θμιση. Αφήνουμε αυτ το ρυθμιστικ σ αυτή τη θέση και επαναλαμβάνουμε την ίδια διαδικασία με το άλλο ρυθμιστικ. Όταν η διαδικασία ολοκληρωθεί έχουμε τελειώσει με την ρ θμιση. οκιμές εγκατάστασης Μετά το τέλος της ευθυγράμμισης πρέπει να κάνουμε δ ο δοκιμές, μία δοκιμή συναγερμο και μία δοκιμή σφάλματος. Αν κάποια απ τις δ ο δοκιμές δεν δώσει τα αναμεν μενα αποτελέσματα τ τε η διαδικασίες ρ θμισης και ευθυγράμμισης πρέπει να γίνουν απ την αρχή. οκιμή συναγερμο με το ειδικ φίλτρο Το ειδικ φίλτρο περιλαμβάνετε στη συσκευασία του ανιχνευτή και είναι διαβαθμισμένο στη μια πλευρά του με αριθμο ς που αντιστοιχο ν στα ποσοστά σκίασης. Κρατάμε το φίλτρο δοκιμής πάνω απ τον φακ του πομπο ( πως στο διπλαν σχήμα) με τέτοιο τρ πο που το κέντρο του δέκτη να βρίσκεται σε θέση με ένδειξη λίγο μεγαλ τερη απ την ευαισθησία που έχουμε ρυθμίσει. Μετά απ περίπου 8-10 δευτερ λεπτα ένας συναγερμ ς θα δοθεί και το κ κκινο LED του δέκτη θα αναβοσβήσει. Ελέγχουμε αν ο συναγερμ ς έχει καταγραφεί στον πίνακα ελέγχου. Αφαιρο με το φίλτρο και ο ανιχνευτής θα κάνει αυτ ματο reset (αν έχει ρυθμιστεί κατάλληλα) μετά απ περίπου 5 δευτερ λεπτα. Αν έχουμε επιλέξει το alarm relay να είναι μ νιμα ενεργοποιημένο μετά την δοκιμή πρέπει να κάνουμε reset στον πίνακα πυρανίχνευσης. οκιμή πλήρους διακοπής της δέσμης Μπορο με να επιλέξουμε σε περίπτωση διακοπής της δέσμης κατά 93% για περισσ τερο απ 8 δευτερ λεπτα αν ο πίνακας θα δώσει συναγερμ ή σφάλμα (ανάλογα με την ρ θμιση που κάναμε). Για να κάνουμε αυτή τη δοκιμή καλ πτουμε πλήρως το δέκτη με μια αδιαφανή επιφάνεια. Περιμένουμε περίπου 10 δευτερ λεπτα για να λειτουργήσει ο ανιχνευτής. Έπειτα ελέγχουμε ποιο LED (σφάλματος ή συναγερμο ) και τι σήμα (σφάλματος ή συναγερμο ) κατέγραψε ο πίνακας. Αφαιρο με το εμπ διο της δέσμης και ο ανιχνευτής θα επανέλθει αυτ ματα σε κανονική λειτουργία σε 10 δευτερ λεπτα, εφ σον έτσι το ρυθμίσαμε. Αν έχουμε ρυθμίσει τον ανιχνευτή να δίνει συναγερμ σ αυτή την περίπτωση πρέπει να κάνουμε reset τον πίνακα πυρανίχνευσης. Τεχνικά χαρακτηριστικά Τάση τροφοδοσίας Κατανάλωση ηρεμίας Κατανάλωση συναγερμο Απ σταση ανιχνευτή - καθρέπτη Ανοχή στην ευθυγράμμιση Μήκος κ ματος φωτεινής δέσμης V DC 8.5 ma στα 24V 16.5 ma στα 24V Απ 50 μέχρι 100 μέτρα ±1 ο για τον ανιχνευτή, ±5 ο για τον καθρέπτη 880nm Κλάση προστασίας περιβλήματος IP 50 Θερμοκρασία λειτουργίας ιστάσεις ανιχνευτή Βάρος ανιχνευτή Εγγ ηση -30 μέχρι 55 ο C 130 x 210 x 120 mm 770 g 2 έτη
