Λέβητες Πετρελαίου Εγχειρίδιο οδηγιών εγκατάστασης, συντήρησης και χρήσης

Transcript

1 Λέβητες Πετρελαίου Εγχειρίδιο οδηγιών εγκατάστασης, συντήρησης και χρήσης ΜΟΝΤΕΛΟ LST-58K Διαβάστε όλες τις οδηγίες πριν από την εγκατάσταση ή τη χρήση του συστήματος. ΚΑΤΑΣΚΕΥΑΣΤΗ, το εγχειρίδιο αυτό πρέπει να τοποθετηθεί κοντά στον λέβητα. ΚΑΤΑΝΑΛΩΤΗ, διατήρησηε ανέπαφο αυτό το εγχειρίδιο για μελλοντική χρήση. Οι συνεχείς προσπάθειες βελτίωσης μπορεί να έχουν σαν αποτέλεσμα στη μικρή απόκλιση των φωτογραφιών, λειτουργικών βημάτων και τεχνικών προδιαγραφών χωρίς περαιτέρω προειδοποίηση. Οι εικόνες και τα διαγράμματα μπορεί να διαφέρουν από τα πραγματικά. Όλες οι φωτογραφίες του προϊόντος παρέχονται από τον κατασκευαστή μόνο για λόγους αναφοράς.

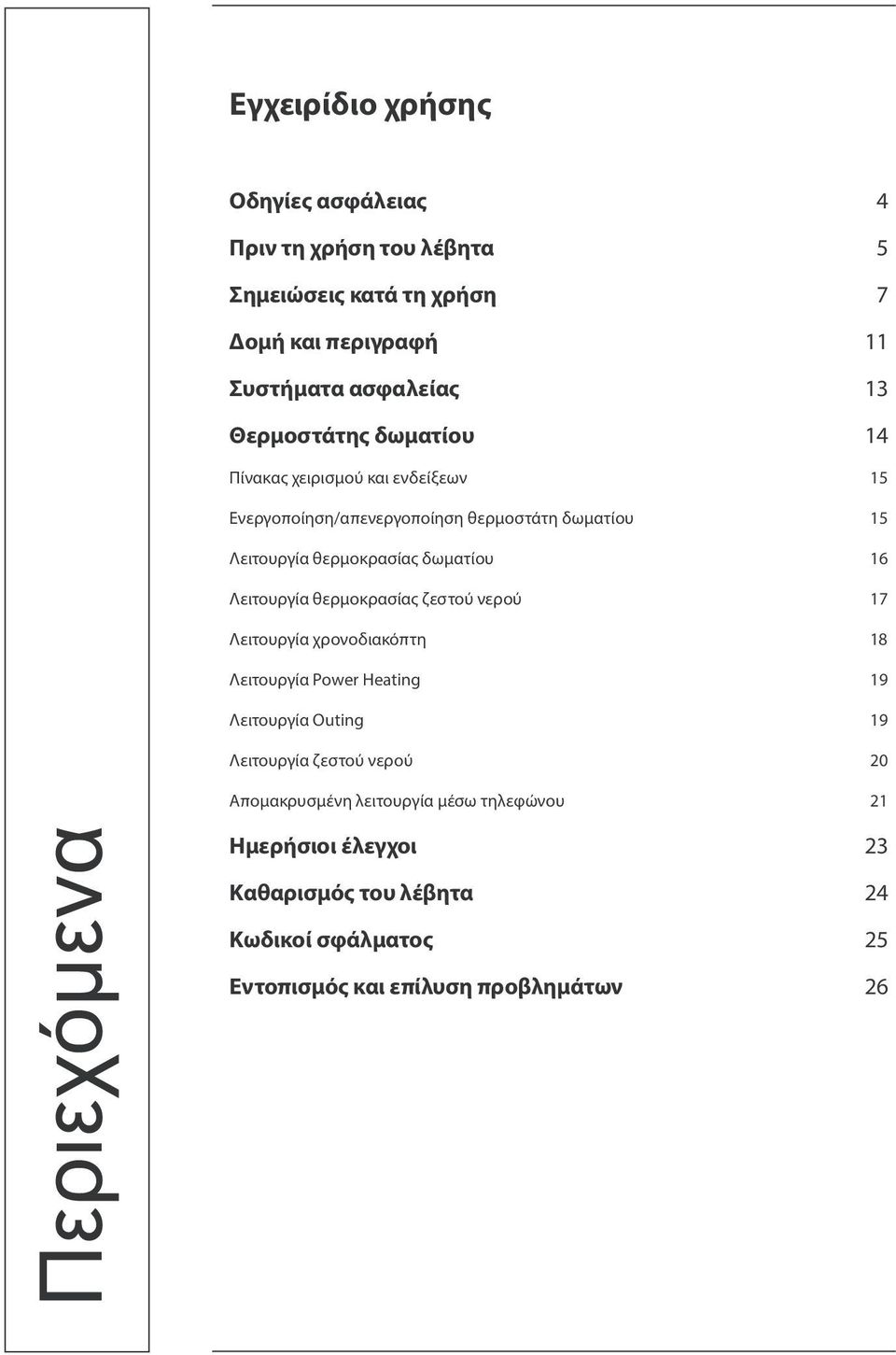

2 Εγχειρίδιο χρήσης Οδηγίες ασφάλειας 4 Πριν τη χρήση του λέβητα 5 Σημειώσεις κατά τη χρήση 7 Δομή και περιγραφή 11 Συστήματα ασφαλείας 13 Θερμοστάτης δωματίου 14 Πίνακας χειρισμού και ενδείξεων 15 Ενεργοποίηση/απενεργοποίηση θερμοστάτη δωματίου 15 Λειτουργία θερμοκρασίας δωματίου 16 Λειτουργία θερμοκρασίας ζεστού νερού 17 Λειτουργία χρονοδιακόπτη 18 Λειτουργία Power Heating 19 Λειτουργία Outing 19 Λειτουργία ζεστού νερού 20 Απομακρυσμένη λειτουργία μέσω τηλεφώνου 21 Περιεχόμενα Ημερήσιοι έλεγχοι 23 Καθαρισμός του λέβητα 24 Κωδικοί σφάλματος 25 Εντοπισμός και επίλυση προβλημάτων 26

3 Οδηγίες ασφάλειας Σε αυτό το εγχειρίδιο και στο λέβητα παρέχονται μηνύματα και οδηγίες που σχετίζονται με την ασφάλεια και προειδοποιούν εσάς και άλλους χρήστες για τον πιθανό κίνδυνο τραυματισμού. Διαβάστε και ακολουθήστε όλα τα μηνύματα και τις οδηγίες ασφάλειας σε αυτό το εγχειρίδιο. Η κατανόηση της ενότητας των οδηγιών ασφάλειας είναι πολύ σημαντική για το χειρισμό, την εγκατάσταση και την επιδιόρθωση του λέβητα. Σύμβολο προειδοποίησης ασφάλειας. Χρησιμοποιείται για να σας προειδοποιήσει σχετικά με πιθανούς κινδύνους προσωπικών τραυματισμών. Τηρήστε όλα τα μηνύματα ασφάλειας που ακολουθούν αυτό το σύμβολο για να αποφύγετε πιθανό τραυματισμό ή θάνατο. ΚΙΝΔΥΝΟΣ Επισημαίνει μια επικείμενη επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, μπορεί να έχει σαν αποτέλεσμα την πρόκληση σοβαρού τραυματισμού ή θανάτου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επισημαίνει μια ενδεχομένως επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, μπορεί να έχει σαν αποτέλεσμα την πρόκληση σοβαρού τραυματισμού ή θανάτου. ΠΡΟΣΟΧΗ Επισημαίνει μια επικείμενη επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, μπορεί να έχει σαν αποτέλεσμα την πρόκληση ελαφρού ή μέσης σοβαρότητας τραυματισμού. Σημασία των συμβόλων του οδηγού για τη χρήση Απαγορεύεται η χρήση φωτιάς 4 Εκτελέστε συνδέσεις γείωσης Απαγορεύεται η αυθαίρετη συναρμολόγηση Επικίνδυνο ηλεκτρικό ρεύμα Μην αγγίζετε

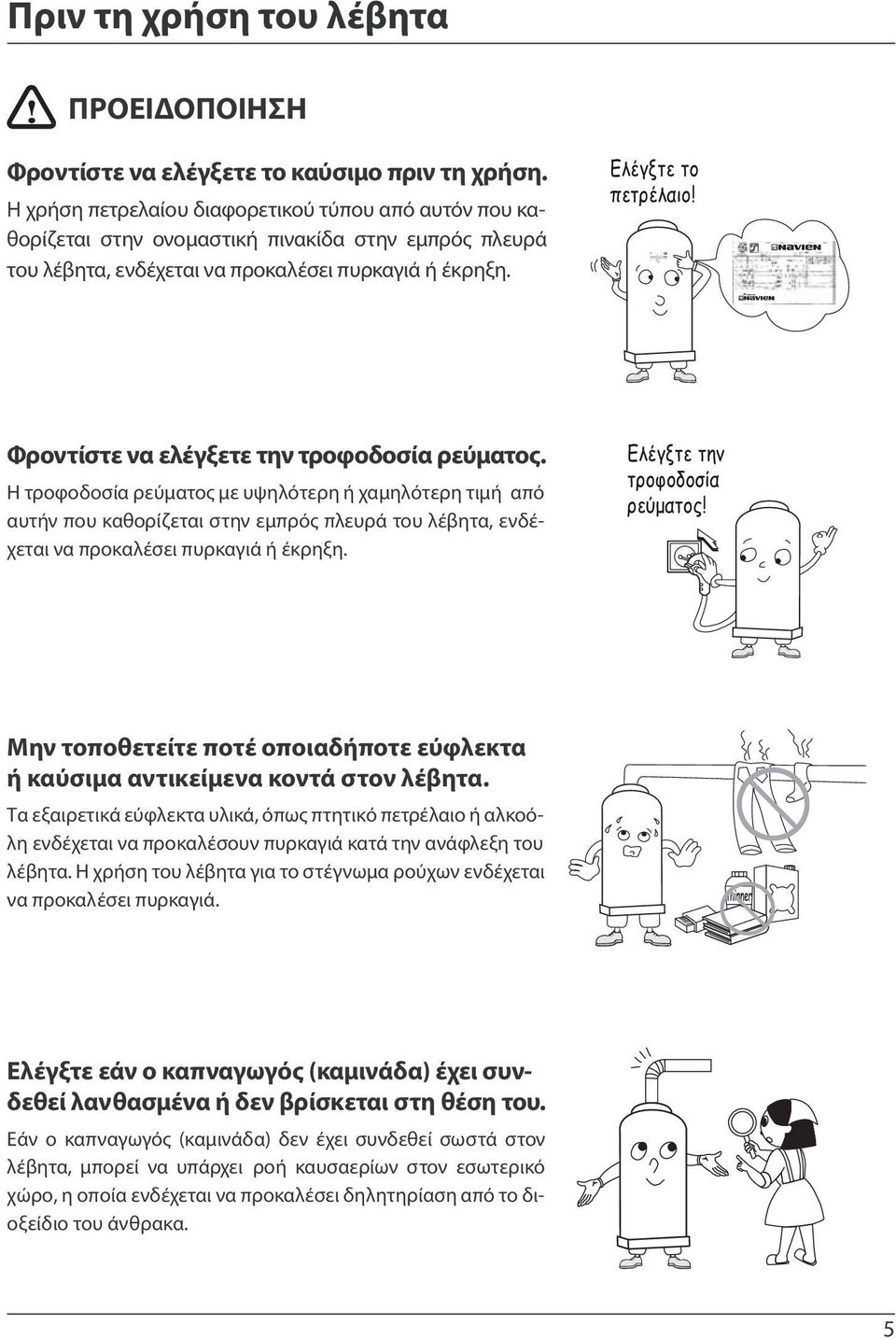

4 Πριν τη χρήση του λέβητα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Φροντίστε να ελέγξετε το καύσιμο πριν τη χρήση. Η χρήση πετρελαίου διαφορετικού τύπου από αυτόν που καθορίζεται στην ονομαστική πινακίδα στην εμπρός πλευρά του λέβητα, ενδέχεται να προκαλέσει πυρκαγιά ή έκρηξη. Φροντίστε να ελέγξετε την τροφοδοσία ρεύματος. Η τροφοδοσία ρεύματος με υψηλότερη ή χαμηλότερη τιμή από αυτήν που καθορίζεται στην εμπρός πλευρά του λέβητα, ενδέχεται να προκαλέσει πυρκαγιά ή έκρηξη. Ελέγξτε το πετρέλαιο! Ελέγξτε την τροφοδοσία ρεύματος! Μην τοποθετείτε ποτέ οποιαδήποτε εύφλεκτα ή καύσιμα αντικείμενα κοντά στον λέβητα. Τα εξαιρετικά εύφλεκτα υλικά, όπως πτητικό πετρέλαιο ή αλκοόλη ενδέχεται να προκαλέσουν πυρκαγιά κατά την ανάφλεξη του λέβητα. Η χρήση του λέβητα για το στέγνωμα ρούχων ενδέχεται να προκαλέσει πυρκαγιά. Ελέγξτε εάν ο καπναγωγός (καμινάδα) έχει συνδεθεί λανθασμένα ή δεν βρίσκεται στη θέση του. Εάν ο καπναγωγός (καμινάδα) δεν έχει συνδεθεί σωστά στον λέβητα, μπορεί να υπάρχει ροή καυσαερίων στον εσωτερικό χώρο, η οποία ενδέχεται να προκαλέσει δηλητηρίαση από το διοξείδιο του άνθρακα. 5

5 ΠΡΟΣΟΧΗ Το καύσιμο θα πρέπει να διατηρείται σε χώρο όπου δεν εκτίθεται στο άμεσο ηλιακό φως, σε λάδι, φωτιά, βροχή ή σκόνη. Σκόνη Βροχή, νερό Βαλβίδα εκκένωσης νερού Φροντίστε να κλείνετε την τάπα της δεξαμενής πετρελαίου. Οποιαδήποτε ξένα αντικείμενα στη δεξαμενή πετρελαίου ενδέχεται να προκαλέσουν υποβαθμισμένη καύση, δυσλειτουργία του λέβητα ή μείωση της διάρκειας ζωής του. Ελέγξτε εάν υπάρχει νερό στο δοχείο συμπλήρωσης. Όταν δεν υπάρχει επαρκής ποσότητα νερού για τη λειτουργία του λέβητα, ανάβει η ενδεικτική λυχνία (κόκκινο) του νερού συμπλήρωσης στον ελεγκτή. Ελέγξτε εάν υπάρχει τυχόν διαρροή νερού στους αγωγούς θέρμανσης και ζεστού νερού του λέβητα. Ελέγξτε για διαρροή νερού! 6

6 Σημειώσεις κατά τη χρήση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κλείστε όλες τις πόρτες του λεβητοστασίου που οδηγούν στους εσωτερικούς χώρους πριν τη χρήση. Κλείστε την πόρτα! Εάν υπάρχει ροή καυσαερίων στους εσωτερικούς χώρους, ενδέχεται να προκληθεί δηλητηρίαση από διοξείδιο του άνθρακα. Μην παρεμποδίζετε την είσοδο αέρα και τον εξαερισμό για την αποτροπή ρεύματος το χειμώνα. Η ατελής καύση λόγω έλλειψης οξυγόνου ενδέχεται να οδηγήσει σε δηλητηρίαση από διοξείδιο του άνθρακα. Προφυλάξεις αερισμού! Είσοδος αέρα Αεραγωγός Μη ρυθμίζετε ελεύθερα το διάφραγμα (ελεγκτής αέρα) στον καυστήρα. Η ελεύθερη ρύθμιση του διαφράγματος στον καυστήρα ενδέχεται να προκαλέσει πυρκαγιά λόγω ατελούς καύσης. Μη ρυθμίζετε ελεύθερα την πίεση στην γραναζοφόρα αντλία. Η ελεύθερη ρύθμιση του διαφράγματος στον καυστήρα ενδέχεται να προκαλέσει πυρκαγιά λόγω ατελούς καύσης. Γραναζοφόρος αντλία 7

7 ΠΡΟΣΟΧΗ Ελέγξτε εάν υπάρχει τυχόν διαρροή πετρελαίου στη δεξαμενή και τον αγωγό πετρελαίου, καθώς και στον λέβητα (εσωτερικά/εξωτερικά). Η λειτουργία του λέβητα με διαρροή ή στάσιμο πετρέλαιο ενδέχεται να προκαλέσει πυρκαγιά Κατά τη λειτουργία του λέβητα ή αμέσως μετά από την απενεργοποίησή του, μην αγγίζετε τα τμήματα κοντά στον αεραγωγό ή τον καπναγωγό (καμινάδα). Η υψηλή θερμοκρασία στον καπναγωγό (καμινάδα) ή κοντά στον αεραγωγό ενδέχεται να προκαλέσει εγκαύματα. Χρησιμοποιήστε τον λέβητα μόνο για θέρμανση και παροχή ζεστού νερού. Η χρήση του λέβητα για το στέγνωμα ρούχων ενδέχεται να προκαλέσει πυρκαγιά. Η χρήση του λέβητα για την παρασκευή φαγητού ενδέχεται να προκαλέσει προσωπικό τραυματισμό... Μην εισάγετε πολλαπλά φις ρεύματος σε μία πρίζα. Η εισαγωγή πολλαπλών φις ρεύματος σε μία πρίζα ενδέχεται να προκαλέσει πυρκαγιά. 8 Ζεστό!

8 ΠΡΟΣΟΧΗ Μην αγγίζετε το καλώδιο ρεύματος με υγρά χέρια. Ενδέχεται να προκληθεί ηλεκτροπληξία. Μη δημιουργείτε βραχυκύκλωμα μεταξύ του αγωγού του αισθητήρα χαμηλής στάθμης νερού και του αγωγού γείωσης στο εσωτερικό του πίνακα. Η αποτυχία ανίχνευσης της στάθμης του νερού στο εσωτερικό του λέβητα ενδέχεται να προκαλέσει πρόβλημα στη λειτουργία του λέβητα. Αγωγός αισθητήρα χαμηλής στάθμης νερού Αγωγός γείωσης Αντικαταστήστε την ασφάλεια εάν καεί με μία άλλη ασφάλεια που συμμορφώνεται με τις προδιαγραφές. (Ανατρέξτε στο Διάγραμμα ηλεκτρικής καλωδίωσης) Η τυχαία χρήσης μιας ασφάλειας εκτός ονομαστικής τιμής ενδέχεται να προκαλέσει πυρκαγιά. Η απόρριψη και η αντικατάσταση του λέβητα, εάν απαιτείται, εκτελούνται από το προσωπικό εγκατάστασης. Απόρριψη Η τυχαία απόρριψη ενδέχεται να προκαλέσει ατύχημα ασφαλείας, ιδιαίτερα σε παιδιά ή ηλικιωμένα και αδύναμα άτομα. 9

9 ΠΡΟΣΟΧΗ Ανοίξτε τη βαλβίδα του διανομέα και τη μεσαία βαλβίδα του πετρελαίου εάν πρόκειται να απουσιάσετε κατά τη διάρκεια του χειμώνα. Ο λέβητας θα συνεχίσει να λειτουργεί ώστε να μην προκληθεί παγετός ή έκρηξη κατά τους χειμερινούς μήνες. Εάν η βαλβίδα του διανομέα ή η μεσαία βαλβίδα του πετρελαίου είναι κλειστές, η λειτουργία του λέβητα σταματά και ενδέχεται να προκληθεί έκρηξη του λέβητα και των σωληνώσεων. Μην απενεργοποιείτε ποτέ την τροφοδοσία ρεύματος και μη ρυθμίζετε το διακόπτη λειτουργίας στη θέση απενεργοποίησης κατά τη διάρκεια του χειμώνα. Η αποτυχία της λειτουργίας αντιπάγωσης ενδέχεται να έχει σαν αποτέλεσμα την έκρηξη του λέβητα και των σωληνώσεων. Υποβάλλετε αίτημα επιθεώρησης του λέβητα τουλάχιστον μία φορά το χρόνο. Εκτελέστε την τακτική επιθεώρηση (Service) τουλάχιστον μία φορά το χρόνο από το κατάστημα από το οποίο αγοράσατε το σύστημα για ασφαλή χρήση και μεγάλη διάρκεια ζωής του λέβητα. Συμβουλευθείτε το προσωπικό εγκατάστασης Σε οποιαδήποτε μη φυσιολογική λειτουργία του λέβητα ανάβει η λυχνία ελέγχου στον ελεγκτή και αναβοσβήνει η λυχνία ελέγχου του ελεγκτή θερμοκρασίας δωματίου. Σε αυτή την περίπτωση, πατήστε το πλήκτρο επανεκκίνησης 2 ή 3 φορές για να ξεκινήσετε τη λειτουργία. Εάν η λειτουργία εξακολουθεί να μην είναι κανονική, συμβουλευθείτε το κατάστημα πώλησης της περιοχής σας από το οποίο αγοράσατε το σύστημα. 10 Βαλβίδα

10 Δομή και περιγραφή Λέβητας LST-58K Πίνακας ελέγχου Έξοδος θέρμανσης Έξοδος εκκένωσης Καυστήρας Είσοδος θέρμανσης Αποστράγγιση Αεραγωγός (καπναγωγός) Έξοδος ζεστού νερού Είσοδος ζεστού νερού 11

11 Καυστήρας KPO-50B-Navien LST-58K Διάφραγμα - Τάμπερ Μοτέρ ανεμιστήρα Γραναζοφόρος αντλία Ακροφύσιο Μπεκ Μετασχηματιστής ανάφλεξης Φωτοκύτταρο Ακίδες Φωτοκύτταρο: Επιτρέπει την ανίχνευση της φλόγας του καυστήρα για ασφαλή λειτουργία. Γραναζοφόρος αντλία: Εξάρτημα αναρρόφησης και τροφοδοσίας του πετρελαίου υπό πίεση για την καύση. Διάφραγμα - Τάμπερ αέρα: Επιτρέπει τη ρύθμιση του έντασης αέρα του ανεμιστήρα. Μετασχηματιστής ανάφλεξης: Επιτρέπει τη δημιουργία υψηλής τάσης για την ανάφλεξη του καυσίμου Ακίδες: Επιτρέπουν την ανάφλεξη του καυσίμου με την υψηλή τάση από το μετασχηματιστή ανάφλεξης. Μην αγγίζετε τις ακίδες όταν ο λέβητας είναι ενεργοποιημένος, καθώς τροφοδοτείται με ρεύμα. ( Προειδοποίηση) Μοτερ ανεμιστήρα: Επιτρέπει τη λειτουργία του ανεμιστήρα για την παροχή αέρα ώστε να εκτελεστεί η καύση. Ακροφύσιο - Μπεκ: Επιτρέπει τον ψεκασμό του καυσίμου για ανάφλεξη. 12

12 Συστήματα ασφαλείας 1. Σύστημα ασφαλείας διακοπής ρεύματος Το σύστημα αυτό σταματά την παροχή πετρελαίου για τη διακοπή της λειτουργίας κατά τη διάρκεια μιας διακοπής ρεύματος. 2. Σύστημα ασφαλείας επαναφοράς από διακοπή ρεύματος Κατά την επαναφορά του λέβητα από διακοπή ρεύματος, το σύστημα αυτό βοηθά στην αυτόματη επανεκκίνηση του λέβητα για κανονική λειτουργία (λειτουργεί για διάρκεια 2 ωρών). 3. Σύστημα προστασίας αποτυχίας ανάφλεξης (Ανίχνευση φλόγας) Το σύστημα αυτό διακόπτει αυτόματα την παροχή πετρελαίου όταν δεν πραγματοποιείται ανάφλεξη στον λέβητα. Επίσης, το σύστημα διακόπτει αυτόματα την παροχή πετρελαίου εάν η φλόγα σβήσει κατά τη διάρκεια της κανονικής καύσης. 4. Σύστημα προστασίας ψευδοφλόγας Το σύστημα αυτό διακόπτει τη λειτουργία του λέβητα όταν παραμένει τυχόν φλόγα στο εσωτερικό του λέβητα πριν την κανονική λειτουργία. 5. Σύστημα προστασίας υπερθέρμανσης (αποτροπή υψηλής θερμοκρασίας) Το σύστημα αυτό σταματά την παροχή πετρελαίου για την αυτόματη διακοπή της λειτουργίας του λέβητα όταν υπερθερμανθεί ο εναλλάκτης θερμότητας. 6. Σύστημα διακοπής λειτουργίας σε χαμηλή στάθμη νερού Το σύστημα αυτό υποδεικνύει ότι το νερό στο λέβητα έχει εξαντληθεί και διακόπτει τη λειτουργία του. 7. Σύστημα προστασίας ελεγκτή θερμοκρασίας Το σύστημα αυτό διακόπτει τη λειτουργία του λέ βητα εάν υπάρχει οποιοδήποτε πρόβλημα στον αισθητήρα θερμοκρασίας. 8. Σύστημα αντιπάγωσης Το σύστημα αυτό κυκλοφορεί αυτόματα το νερό και αυξάνει τη θερμοκρασία του ώστε να προστατεύσει τον λέβητα από τον παγετό με τη λειτουργία αντιπάγωσης, στην περίπτωση που πρόκειται να απουσιάσετε κατά τη διάρκεια του χειμώνα. 9. Σύστημα προστασίας από βραχυκύκλωμα Το σύστημα αυτό σταματά τη λειτουργία του λέβητα διακόπτοντας την ασφάλεια όταν υπάρχει οποιοδήποτε πρόβλημα στους αγωγούς (βραχυκύκλωμα) στο εσωτερικό του λέβητα ή στην περίπτωση δημιουργίας υπερβολικού ρεύματος που υπερβαίνει την ονομαστική απόδοση της ασφάλειας. 10. Σύστημα προστασίας από πτώση κεραυνών και στατικό ηλεκτρισμό Το σύστημα προστασίας από πτώση κεραυνών και ηλεκτροστατική εκκένωση βρίσκεται στον ελεγκτή. 13

13 Θερμοστάτης δωματίου (LCR-2D) Οθόνη LCD Επάνω/κάτω Εμφανίζει όλες τις λειτουργίες και την κατάσταση Θερμοκρασία και λειτουργία χρονοδιακόπτη MODE Λειτουργία Outing Επιλογή λειτουργίας: Συνεχής λειτουργία Λειτουργία θερμοστάτη Λειτουργία επιλογής θερμοκρασίας σωμάτων Λειτουργία χρονοδιακόπτη Διακοπή λειτουργίας λέβητα. Τo κύκλωμα αντιπαγετικής προστασίας λειτουργεί. Λειτουργία Ζεστό νερό χρήσης Πλήκτρο ενεργοποίησης/ απενεργοποίησης θερμοστάτη δωματίου Λειτουργία παραγωγής ζεστού νερού χρήσης LCD Θερμοκρασία Ένδειξη λειτουργίας Λειτουργία ζεστού νερού χρήσης Διακοπή Λειτουργίας Λειτουργία μέσω χρονοδιακόπτη Λειτουργία Επιλογής θερμοκρασίας νερού σωμάτων Λειτουργία με Θερμοστάτη Χώρου Συνεχής Λειτουργία 14

14 Πίνακας χειρισμού και ενδείξεων Πίνακας χειρισμού και ενδείξεων (KDC-106M) Θερμοκρασία θέρμανσης Λυχνία LED που εμφανίζει τη θερμοκρασία του νερού θέρμανσης και την παρουσία προβλημάτων τα οποία εμφανίζονται με κωδικό βλάβης. 02. ΧΑΜΗΛΗ ΣΤΑΘΜΗ ΝΕΡΟΥ 03. ΑΠΟΤΥΧΙΑ ΑΝΑΦΛΕΞΗΣ 04. ΨΕΥΔΟΦΛΟΓΑ 05. ΒΛΑΒΗ ΑΙΣΘΗΤΗΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ 12. ΑΠΟΤΥΧΙΑ ΑΝΑΦΛΕΞΗΣ ΣΤΗΝ ΚΑΥΣΗ 16. ΥΠΕΡΘΕΡΜΑΝΣΗ Ενεργοποίηση/απενεργοποίηση θερμοστάτη δωματίου Πατήστε το πλήκτρο λειτουργίας H οθόνη LCD ανάβει όταν πατήσετε το πλήκτρο λειτουργίας. Εάν πατήσετε ξανά το πλήκτρο λειτουργίας η λειτουργία του λέβητα σταματά και η οθόνη LCD σβήνει. 15

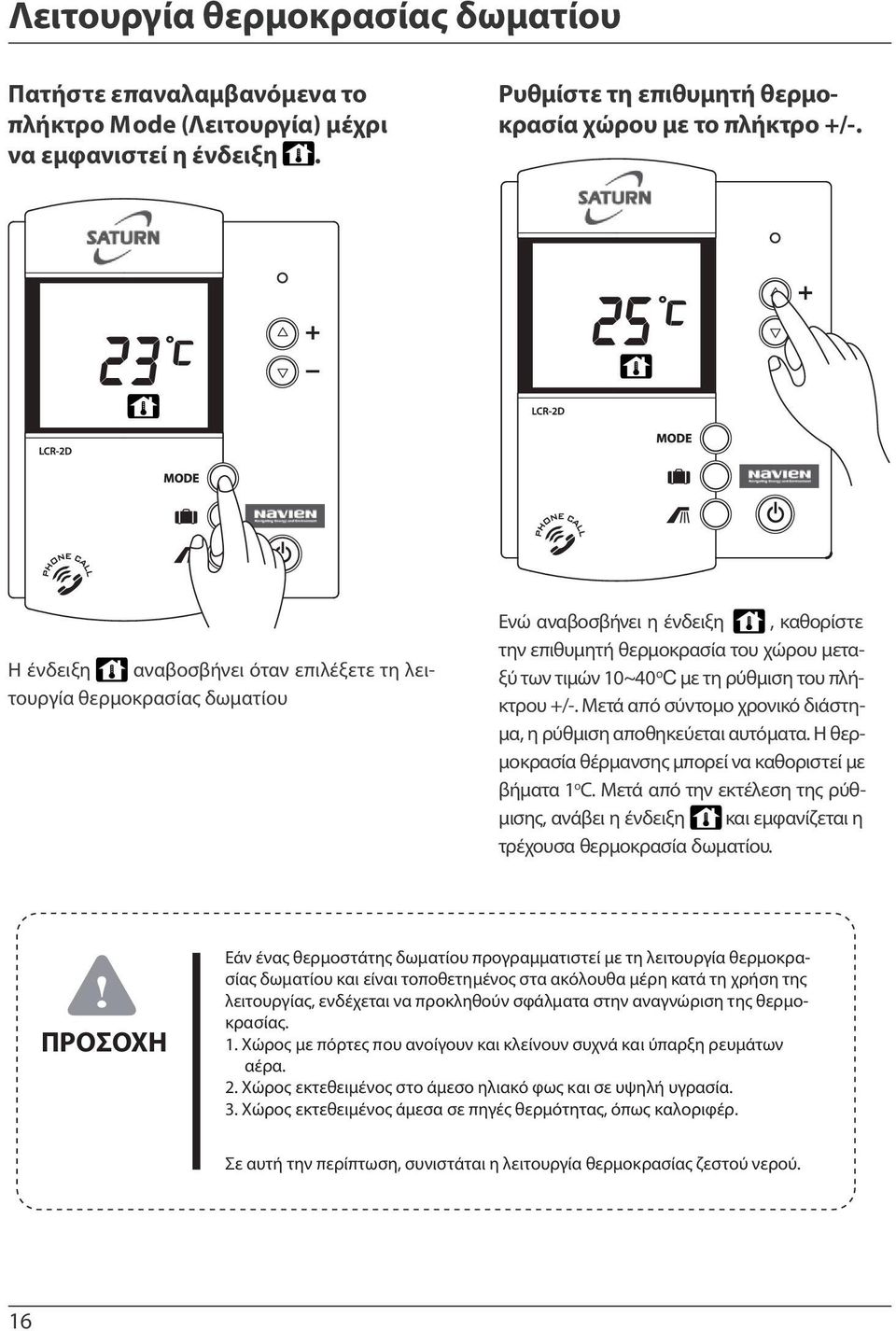

15 Λειτουργία θερμοκρασίας δωματίου Πατήστε επαναλαμβανόμενα το πλήκτρο Mode (Λειτουργία) μέχρι να εμφανιστεί η ένδειξη. Η ένδειξη αναβοσβήνει όταν επιλέξετε τη λειτουργία θερμοκρασίας δωματίου ΠΡΟΣΟΧΗ Ρυθμίστε τη επιθυμητή θερμοκρασία χώρου με το πλήκτρο +/-., καθορίστε Ενώ αναβοσβήνει η ένδειξη την επιθυμητή θερμοκρασία του χώρου μεταξύ των τιμών 10~40 oc με τη ρύθμιση του πλήκτρου +/-. Μετά από σύντομο χρονικό διάστημα, η ρύθμιση αποθηκεύεται αυτόματα. Η θερμοκρασία θέρμανσης μπορεί να καθοριστεί με βήματα 1οC. Μετά από την εκτέλεση της ρύθμισης, ανάβει η ένδειξη και εμφανίζεται η τρέχουσα θερμοκρασία δωματίου. Εάν ένας θερμοστάτης δωματίου προγραμματιστεί με τη λειτουργία θερμοκρασίας δωματίου και είναι τοποθετημένος στα ακόλουθα μέρη κατά τη χρήση της λειτουργίας, ενδέχεται να προκληθούν σφάλματα στην αναγνώριση της θερμοκρασίας. 1. Χώρος με πόρτες που ανοίγουν και κλείνουν συχνά και ύπαρξη ρευμάτων αέρα. 2. Χώρος εκτεθειμένος στο άμεσο ηλιακό φως και σε υψηλή υγρασία. 3. Χώρος εκτεθειμένος άμεσα σε πηγές θερμότητας, όπως καλοριφέρ. Σε αυτή την περίπτωση, συνιστάται η λειτουργία θερμοκρασίας ζεστού νερού. 16

16 Λειτουργία επιλογής θερμοκρασίας σωμάτων Πατήστε επαναλαμβανόμενα το πλήκτρο Mode (Λειτουργία) μέχρι να εμφανιστεί η ένδειξη. Ρυθμίστε τη θερμοκρασία θέρμανσης με το πλήκτρο +/-. Η ένδειξη αναβοσβήνει όταν επιλέξετε τη λειτουργία θερμοκρασίας ζεστού νερού. Ενώ αναβοσβήνει η ένδειξη, καθορίστε την επιθυμητή θερμοκρασία των νερών των σωμάτων που επιθυμείτε μεταξύ των τιμών 40~80 oc με τη ρύθμιση του πλήκτρου +/-. Μετά από σύντομο χρονικό διάστημα, η ρύθμιση αποθηκεύεται αυτόματα. Η επιλογή μπορεί να γίνεται σε βήματα 1 oc. Μετά από τον καθορισμό της ρύθμισης, ανάβει η ένδειξη και εμφανίζεται η τρέχουσα θερμοκρασία του νερού θέρμανσης. Ο λέβητας λειτουργεί μέχρι η θερμοκρασία σωμάτων να γίνει ίση με την επιλεγμένη. Ο κυκλοφορητής ενεργοποιείται σε θερμοκρασία 12οC χαμηλότερη της επιλεγμένης καθώς τα νερά θερμαίνονται. Μετά την παύση της λειτουργίας του λέβητα αυτός επανεκκινεί σε θερμοκρασία 12οC χαμηλότερη της επιλεγμένης. Εάν τα νερά ψυχθούν και άλλο, ο κυκλοφορητής διακόπτει τη λειτουργία του σε θερμοκρασία 18 οc χαμηλότερης της επιλεγμένης. 17

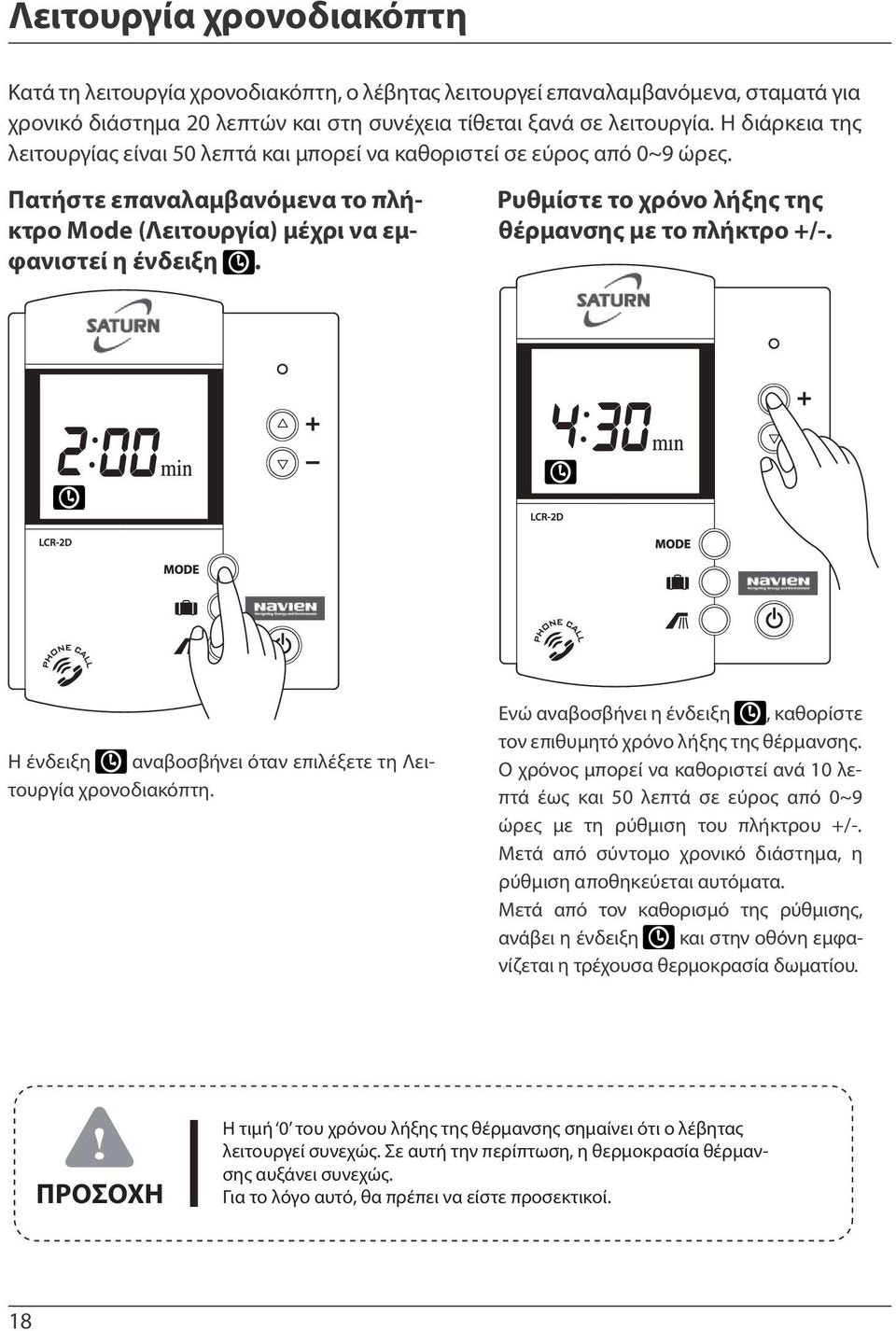

17 Λειτουργία χρονοδιακόπτη Κατά τη λειτουργία χρονοδιακόπτη, ο λέβητας λειτουργεί επαναλαμβανόμενα, σταματά για χρονικό διάστημα 20 λεπτών και στη συνέχεια τίθεται ξανά σε λειτουργία. Η διάρκεια της λειτουργίας είναι 50 λεπτά και μπορεί να καθοριστεί σε εύρος από 0~9 ώρες. Πατήστε επαναλαμβανόμενα το πλήκτρο Mode (Λειτουργία) μέχρι να εμφανιστεί η ένδειξη. Η ένδειξη αναβοσβήνει όταν επιλέξετε τη Λειτουργία χρονοδιακόπτη. ΠΡΟΣΟΧΗ 18 Ρυθμίστε το χρόνο λήξης της θέρμανσης με το πλήκτρο +/-. Ενώ αναβοσβήνει η ένδειξη, καθορίστε τον επιθυμητό χρόνο λήξης της θέρμανσης. Ο χρόνος μπορεί να καθοριστεί ανά 10 λεπτά έως και 50 λεπτά σε εύρος από 0~9 ώρες με τη ρύθμιση του πλήκτρου +/-. Μετά από σύντομο χρονικό διάστημα, η ρύθμιση αποθηκεύεται αυτόματα. Μετά από τον καθορισμό της ρύθμισης, ανάβει η ένδειξη και στην οθόνη εμφανίζεται η τρέχουσα θερμοκρασία δωματίου. Η τιμή 0 του χρόνου λήξης της θέρμανσης σημαίνει ότι ο λέβητας λειτουργεί συνεχώς. Σε αυτή την περίπτωση, η θερμοκρασία θέρμανσης αυξάνει συνεχώς. Για το λόγο αυτό, θα πρέπει να είστε προσεκτικοί.

18 Συνεχής Λειτουργία Πατήστε επαναλαμβανόμενα το πλήκτρο Mode (Λειτουργία) μέχρι να εμφανιστεί η ένδειξη. Όταν επιλέξετε τη λειτουργία Power Heating, εμφανίζεται η ένδειξη και στον λέβητα εκτελείται λειτουργία για 30 λεπτά συνεχώς. Μετά από 30 λεπτά, ο λέβητας επανέρχεται στην προηγούμενη κατάσταση λειτουργίας. Διακοπή Λειτουργίας Χρησιμοποιήστε αυτή τη λειτουργία όταν δεν υπάρχουν άτομα στο σπίτι. Πατήστε το πλήκτρο Στην οθόνη εμφανίζεται η ένδειξη και ο λέβητας σταματά. Για λόγους ασφαλείας ο ανεμιστήρας συνεχίζει τη λειτουργία του για κάποια λεπτά ωστε να καθαρισθεί ο χώρος καύσης από τα υπολείμματα των καυσαερίων. Πατήστε το πλήκτρο MODE και επιλέξτε την επιθυμητή θέρμανση για να ακυρώσετε τη λειτουργία Outing. 19

19 Λειτουργία ζεστού νερού χρήσης Χρησιμοποιήστε αυτή τη λειτουργία μόνο όταν χρειάζεστε ζεστό νερό. Πατήστε το πλήκτρο Στην οθόνη εμφανίζεται η ένδειξη και καθορίζεται η λειτουργία ζεστού νερού. Μία μπάρα πάνω από την ενδεικνυόμενη θερμοκρασία δίνει εντολή στο λέβητα για ετοιμασία ζεστού νερού χρήσης 60οC. Δύο μπάρες 70οC και τρεις μπάρες 80 οc αντίστοιχα. Μόλις τελειώσει η απαίτησή σας για ζεστό νερό χρήσης πατήστε το πλήκτρο MODE και επιλέξτε την επιθυμητή θέρμανση για να ακυρώσετε τη λειτουργία ζεστού νερού. ΠΡΟΣΟΧΗ Θα πρέπει να είστε προσεκτικοί ώστε τα νήπια και τα μικρά παιδιά να μη χρησιμοποιούν το ζεστό νερό χωρίς επίβλεψη για λόγους ασφάλειας. 2. Όταν το ζεστό νερό χρησιμοποιείται από άλλα άτομα, μην αλλάζετε τη ρύθμιση της θερμοκρασίας ζεστού νερού για λόγους ασφάλειας.

20 Απομακρυσμένη λειτουργία μέσω τηλεφώνου Μπορείτε να καθορίστε τη λειτουργία θέρμανσης του θερμοστάτη δωματίου μέσω του τηλεφωνικού δικτύου. Ενεργοποίηση του λέβητα 1. Πατήστε 3 φορές το πλήκτρο ( *). 2. Κλείστε το τηλέφωνο όταν ακούσετε δύο ηχητικά σήματα (μπιπ). AM AM * 0 # # # # * 0 # # CM CM Ο λέβητας μεταβαίνει στη Λειτουργία Power Heating για 30 λεπτά και επανέρχεται στην προηγούμενη λειτουργία (εάν ο θερμοστάτης δωματίου είναι απενεργοποιημένος, επανέρχεται στη λειτουργία Outing.) Αναστολή λειτουργίας του λέβητα 1. Πατήστε 3 φορές το πλήκτρο ( *). AM AM * * 2. Κλείστε το τηλέφωνο όταν ακούσετε τρία ηχητικά σήματα (μπιπ). Στη συνέχεια, ο λέβητας μεταβαίνει στη λειτουργία Outing 8 0 ΥΠΟΔΕΙΞΗ 9 # CM * * * * 0 # CM Κατά τη χρήση ενός εξωτερικού τηλεφώνου, αφού καλέσετε τον αριθμό και η κλήση συνδεθεί με τον λέβητα μετά από έναν προκαθορισμένο αριθμό κωδωνισμών, θα ακούσετε ένα ηχητικό σήμα (μπιπ). Στη συνέχεια, χειριστείτε τα πλήκτρα όπως περιγράφεται παραπάνω. 21

21 Αλλαγή του αριθμού κωδωνισμών 1. Πατήστε 3 φορές το πλήκτρο «0». 2. Το ηχητικό σήμα (μπιπ) θα ακουστεί 4 φορές. AM AM * 0 0 # * 0 # 0 CM CM 3. Πατήστε ένα πλήκτρο τρεις φορές για να επιλέξετε μεταξύ 5,6,7,8,9, ή 0 κωδωνισμών. 4. Κλείστε το τηλέφωνο όταν ακούσετε 5 ηχητικά σήματα (μπιπ). AM AM # * 0 # * CM CM ΠΡΟΣΟΧΗ Εάν δεν πατήσετε κανένα πλήκτρο για 10 δευτερόλεπτα ή περισσότερο μετά το πάτημα των πλήκτρων # ή *, το τηλέφωνο θα κλείσει αυτόματα. 2. Βεβαιωθείτε ότι κλείσατε το τηλέφωνο αφού ακούσετε το σήμα ενεργοποίησης ή αναστολής λειτουργίας. 3. Εάν δεν ακούσετε το ηχητικό σήμα (μπιπ) ενώ χρησιμοποιείτε το τηλέφωνο, εκτελέστε αργά τους χειρισμούς ξανά.

22 Ημερήσιοι έλεγχοι 1. Ελέγξτε εάν υπάρχουν οποιαδήποτε εύφλεκτα αντικείμενα κοντά στον καπναγωγό (καμινάδα) του λέβητα 2. Ελέγξτε εάν ο καπναγωγός (καμινάδα) έχει χτυπηθεί, περιέχει νερό, παρουσιάζει εμπλοκή ή ρωγμές ή εάν το άκρο του καπναγωγού (καμινάδα) βρίσκεται σε θέση και κατεύθυνση ώστε να προκαλεί φθορές σε άλλα σπίτια ή άτομα εξαιτίας του ανέμου ή άλλων αιτίων. 3. Ελέγξτε εάν τα σημεία σύνδεσης στους αγωγούς εισόδου και εξόδου (αγωγός εξόδου, καπναγωγός) είναι ασφαλή, εάν ο καπναγωγός (καμινάδα) παρουσιάζει εμπλοκή ή εάν υπάρχουν τυχόν διαρροής λόγω σκουριασμένων τμημάτων. 4.Εάν η λειτουργία εξακολουθεί να μην είναι κανονική, καλέστε το κατάστημα από το οποίο αγοράσατε το σύστημα και συμβουλευθείτε το προσωπικό εγκατάστασης. 5. Διατηρείτε πάντα τον λέβητα καθαρό. 6. Ελέγξτε εάν υπάρχουν τυχόν διαρροές πετρελαίου στη δεξαμενή πετρελαίου, τον αγωγό του πετρελαίου ή τον λέβητα. 7. Ελέγξτε εάν υπάρχει νερό στο εσωτερικό του λέβητα (εσωτερικά ή εξωτερικά) ή στον αγωγό. Εκκένωση νερού από τη δεξαμενή πετρελαίου Ανοίξτε τη βαλβίδα εκκένωσης νερού στη δεξαμενή πετρελαίου για να αφαιρέσετε το νερό σε συχνά χρονικά διαστήματα. Είναι επικίνδυνο να ανοίγετε πλήρως τη βαλβίδα εκκένωσης νερού, καθώς μπορεί να διαρρεύσει μεγάλη ποσότητα πετρελαίου από τη δεξαμενή. Δεν χρειάζεται να ανοίγετε πλήρως της βαλβίδα, καθώς η ποσότητα του νερού που πρέπει να αφαιρεθεί είναι μικρή. Βαλβίδα εκκένωσης νερού 23

23 Καθαρισμός του λέβητα Καθαρισμός του φίλτρου λαδιού Εάν το φίλτρο λαδιού είναι ακάθαρτο, διακόψτε τη λειτουργία του λέβητα, κλείστε τη βαλβίδα πετρελαίου και αφαιρέστε τους ρύπους ή τη σκουριά που έχουν συσσωρευτεί κάτω από το δοχείο του φίλτρου. 1. Απενεργοποιήστε τον λέβητα. 2. Αφαιρέστε το δοχείο του φίλτρου πετρελαίου το οποίο είναι συνδεδεμένο στον εύκαμπτο σωλήνα κοντά στην είσοδο της γραναζοφόρου αντλίας, στρέφοντας το δοχείο προς τα αριστερά. 3. Αφαιρέστε τη σήτα τραβώντας την προς τα κάτω. 4. Καθαρίστε τη σήτα και το εσωτερικό του δοχείου του φίλτρου πετρελαίου χρησιμοποιώντας καθαρό πετρέλαιο από τον λέβητα ή ελαφρύ πετρέλαιο. Αριστερά Φίλτρο λαδιού Δοχείο φίλτρου πετρελαίου Καθαρισμός Προς τα κάτω <Εικόνα 1> <Εικόνα 2> <Εικόνα 3> Μην ξεχνάτε να φοράτε γάντια κατά τον καθαρισμό. Καθαρισμός του συστήματος ανίχνευσης φλόγας Οι ρύποι και τα υπολείμματα αιθάλης στον φωτοηλεκτρικό σωλήνα προκαλούν μείωση της ευαισθησίας του σωλήνα. Σαν αποτέλεσμα, η ανίχνευση φλόγας δεν επιτυγχάνεται από τον φωτοηλεκτρικό σωλήνα, προκαλώντας αποτυχία της καύσης. 1. Τραβήξτε προς τα έξω το σύστημα ανίχνευσης φλόγας (μαύρο), το οποίο είναι συνδεδεμένο κάτω από τον καυστήρα. 2. Σκουπίστε τη γυάλινη επιφάνεια του συστήματος ανίχνευσης φλόγας με ένα καθαρό ύφασμα. 3. Μετά τον καθαρισμό, τοποθετήστε το σύστημα ανίχνευσης φλόγας στον καυστήρα μέχρι να ακούσετε έναν σύντομο ήχο. Τραβήξτε προς τα έξω το σύστημα ανίχνευσης φλόγας Σύστημα ανίχνευσης φλόγας <Εικόνα 1> Μετά τον καθαρισμό, τοποθετήστε με ασφάλεια το σύστημα ανίχνευσης φλόγας στον καυστήρα, με τον φακό τοποθετημένο προς τα εμπρός (προς τον λέβητα). Σκουπίστε τους φακούς <Εικόνα 2> Βεβαιωθείτε ότι ο λέβητας είναι ενεργοποιημένος ενώ καθαρίζετε το σύστημα ανίχνευσης φλόγας. Μη σκουπίζετε ποτέ το σύστημα ανίχνευσης φλόγας με υγρό ύφασμα ή πετρέλαιο. Μην τραβάτε το καλώδιο προς τα έξω ενώ αφαιρείτε το σύστημα ανίχνευσης φλόγας. 24

24 Κωδικοί σφάλματος Όταν παρουσιάζεται ένα σφάλμα, στην οθόνη LCD εμφανίζεται ένας από τους ακόλουθους αριθμητικούς κωδικούς σφάλματος με το γράμμα E. Κωδικός Προβλήματα Παράγοντες Χαμηλή στάθμη νερού Αποτυχία ανάφλεξης Αισθητήρας φλόγας (ενδείξεις φλόγας πριν την κανονική έναυση) Αποσύνδεση αγωγού του αισθητήρα θέρμανσης Βραχυκύκλωμα αισθητήρα θέρμανσης Αποτυχία φλόγας στην καύση 16 Υπερθέρμανση Δεν υπάρχει αρκετό νερό για τη λειτουργία της μονάδας Αποτυχία ανάφλεξης Κατά την ανίχνευση φλόγας στο θάλαμο κατά τη διάρκεια της διαδικασίας απαγωγής των καυσαερίων πριν και μετά τη λειτουργία Ο αισθητήρας του νερού θέρμανσης είναι αποσυνδεδεμένος Ο αισθητήρας του νερού θέρμανσης είναι βραχυκυκλωμένος Παρουσιάστηκε αποτυχία φλόγας κατά τη διάρκεια της καύσης Μη φυσιολογική κατάσταση θερμοκρασίας νερού θέρμανσης Ανεμιστήρας OFF OFF OFF OFF OFF OFF OFF Λειτουργία Αντλία κυκλοφορίας ON Έλεγχος της θερμοκρασίας Έλεγχος της θερμοκρασίας ON ON Έλεγχος της θερμοκρασίας ON 25

25 Εντοπισμός και επίλυση προβλημάτων Εάν υπάρχει κάποιο πρόβλημα στη λειτουργία του προϊόντος, ελέγξτε τα ακόλουθα πριν συμβουλευθείτε το προσωπικό εγκατάστασης. Εάν η λυχνία ελέγχου ανάβει επισημαίνοντας κάποιο πρόβλημα στη λειτουργία, εκτελέστε τις κατάλληλες ενέργειες σύμφωνα με τα συμπτώματα όπως παρουσιάζονται στον ακόλουθο πίνακα και επανεκκινήστε τον λέβητα. (Συνδέστε ξανά το φις ρεύματος στην πρίζα ή τοποθετήστε το διακόπτη επανεκκίνησης στη θέση ON για να λειτουργήσετε ξανά τον λέβητα.) Εάν ο λέβητας δεν λειτουργεί, καλέστε τον τοπικό αντιπρόσωπο. Συμπτώματα Η λυχνία λειτουργίας δεν ανάβει. (Δεν υπάρχει ένδειξη τροφοδοσίας ρεύματος) Η λυχνία λειτουργίας ανάβει αλλά ο λέβητας δεν λειτουργεί Ο λέβητας δεν λειτουργεί. Νερό συμπλήρωσης Έλεγχος Αιτίες Ενέργειες Η ασφάλεια είναι καμένη.. Αντικαταστήστε την ασφάλεια. Υπάρχει διαρροή ρεύματος. Περιμένετε μέχρι να αποκατασταθεί η διακοπή ρεύματος. Αποτυχία επαφής του φις Συμβουλευθείτε το προσωπικό εγκατάστασης Το φις του ρεύματος δεν είναι συνδεδεμένο. Συνδέστε το φις ρεύματος. Η θερμοκρασία του δωματίου είναι υψηλότερη από την καθορισμένη.. Αυξήστε τη θερμοκρασία του ελεγκτή θερμοκρασίας δωματίου που παρέχεται στο δωμάτιο. Η θερμοκρασία που έχει καθοριστεί από τον ελεγκτή θερμοκρασίας του λέβητα είναι πολύ χαμηλή. Αυξήστε τη θερμοκρασία στον ελεγκτή θερμοκρασίας του λέβητα.. Το νερό στον αγωγό θέρμανσης έχει εξαντληθεί ή η βαλβίδα του νερού συμπλήρωσης είναι κλειστή.. Συμπληρώστε νερό Ο αγωγός σύνδεσης χαμηλής στάθμης νερού (κίτρινο) στον ελεγκτή δεν έχει συνδεθεί σωστά ή είναι βραχυκυκλωμένος. Συμβουλευθείτε το προσωπικό εγκατάστασης. Ο αγωγός γείωσης στον ελεγκτή (κόκκιν)ο δεν έχει συνδεθεί σωστά. Συμβουλευθείτε το προσωπικό εγκατάστασης. Δεν ανιχνεύεται φλόγα. Συμβουλευθείτε το προσωπικό εγκατάστασης. Δεν παράγεται σπινθήρας ανάφλεξης. Συμβουλευθείτε το προσωπικό εγκατάστασης. Αισθητήρας Ο αγωγός αισθητήρα του ελεγκτή δεν έχει συνδεθεί σωστά ή είναι βραχυκυκλωμένος.. Συμβουλευθείτε το προσωπικό εγκατάστασης. Υπερθέρμανσης Ο εναλλάκτης θερμότητας παρουσιάζει υπερθέρμανση. Το κύκλωμα θέρμανσης παρουσιάζει εμπλοκή. Συμβουλευθείτε το προσωπικό εγκατάστασης. Η βάνα θέρμανσης είναι κλειστή ή παρουσιάζει εμπλοκή. Συμβουλευθείτε το προσωπικό εγκατάστασης. Ο λέβητας λειτουργεί κανονικά, αλλά δεν λειτουργεί η θέρμανση.. Υπάρχει αέρας ή διαρροή στο κύκλωμα της θέρμανσης. Συμβουλευθείτε το προσωπικό εγκατάστασης. Ο κυκλοφορητής δεν λειτουργεί. Συμβουλευθείτε το προσωπικό εγκατάστασης. Ο λέβητας λειτουργεί κανονικά, αλλά δεν παρέχεται νερό.. Η βαλβίδα στον αγωγό παροχής ζεστού νερού είναι κλειστή ή παρουσιάζει εμπλοκή. Συμβουλευθείτε το προσωπικό εγκατάστασης. Παράγεται υπερβολικός θόρυβος κατά την ανάφλεξη και την καύση Ο αγωγός της καμινάδας δεν έχει εγκατασταθεί σωστά. Συμβουλευθείτε το προσωπικό εγκατάστασης. 26 Η καμινάδα παρουσιάζει εμπλοκή Συμβουλευθείτε το προσωπικό εγκατάστασης.

26 Οδηγίες εγκατάστασης Οδηγίες εγκατάστασης 28 Οδηγίες ασφάλειας 29 Ασφαλής και σωστή εγκατάσταση 30 Εγκατάσταση ηλεκτρικής καλωδίωσης 34 Οδηγίες σωληνώσεων καυσίμου (πετρελαίου) 36 Εγκατάσταση σωληνώσεων θέρμανσης και ζεστού νερού 40 Εγκατάσταση αγωγού εξόδου / εισόδου 44 Εγκατάσταση θερμοστάτη δωματίου 47 Μετατροπέας-CV2 48 Σύστημα πολλαπλών ορόφων 50 Σημεία ελέγχου δοκιμαστικής λειτουργίας 52 Συντήρηση 54 Διάγραμμα ηλεκτρικής καλωδίωσης 55 Προδιαγραφές 56 Περιεχόμενα

27 Οδηγίες ασφάλειας Σε αυτό το εγχειρίδιο και στο λέβητα παρέχονται μηνύματα και οδηγίες που σχετίζονται με την ασφάλεια και προειδοποιούν εσάς και άλλους χρήστες για τον πιθανό κίνδυνο τραυματισμού. Διαβάστε και ακολουθήστε όλα τα μηνύματα και τις οδηγίες ασφάλειας σε αυτό το εγχειρίδιο. Η κατανόηση της ενότητας των οδηγιών ασφάλειας είναι πολύ σημαντική για το χειρισμό, την εγκατάσταση και την επιδιόρθωση του λέβητα. Σύμβολο προειδοποίησης ασφάλειας. Χρησιμοποιείται για να σας προειδοποιήσει σχετικά με πιθανούς κινδύνους προσωπικών τραυματισμών. Τηρήστε όλα τα μηνύματα ασφάλειας που ακολουθούν αυτό το σύμβολο για να αποφύγετε πιθανό τραυματισμό ή θάνατο. ΚΙΝΔΥΝΟΣ Επισημαίνει μια επικείμενη επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, μπορεί να έχει σαν αποτέλεσμα την πρόκληση σοβαρού τραυματισμού ή θανάτου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επισημαίνει μια ενδεχομένως επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, μπορεί να έχει σαν αποτέλεσμα την πρόκληση σοβαρού τραυματισμού ή θανάτου. ΠΡΟΣΟΧΗ Επισημαίνει μια επικείμενη επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, μπορεί να έχει σαν αποτέλεσμα την πρόκληση ελαφρού ή μέσης σοβαρότητας τραυματισμού. Σημασία των συμβόλων του οδηγού για τη χρήση Απαγορεύεται η χρήση φωτιάς 28 Εκτελέστε συνδέσεις γείωσης Απαγορεύεται η αυθαίρετη συναρμολόγηση Επικίνδυνο ηλεκτρικό ρεύμα Μην αγγίζετε

28 Εξωτερικό διάγραμμα λέβητα LST-58K Πίνακας ελέγχου Έξοδος θέρμανσης (40mm) Έξοδος εκκένωσης (40mm) Καυστήρας Είσοδος θέρμανσης (40mm) Αποστράγγιση (40mm) Αεραγωγός (καπναγωγός) Έξοδος ζεστού νερού χρήσης (40mm) Είσοδος νερού ύδρευσης (20mm) 29

29 Ασφαλής και σωστή εγκατάσταση Πριν την εγκατάσταση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ελέγξτε το πετρέλαιο! Πριν από την εγκατάσταση, φροντίστε να ελέγξετε το καύσιμο που θα χρησιμοποιηθεί στο χώρο της εγκατάστασης. Η χρήση πετρελαίου διαφορετικού τύπου από αυτόν που καθορίζεται στην ονομαστική πινακίδα στην εμπρός πλευρά του λέβητα, ενδέχεται να προκαλέσει πυρκαγιά ή έκρηξη. Πριν από την εγκατάσταση, φροντίστε να ελέγξετε την τροφοδοσία ρεύματος που θα χρησιμοποιηθεί στο χώρο της εγκατάστασης. Ελέγξτε την τροφοδοσία ρεύματος! Η τροφοδοσία ρεύματος με υψηλότερη ή χαμηλότερη τιμή από αυτήν που καθορίζεται στην εμπρός πλευρά του λέβητα, ενδέχεται να προκαλέσει πυρκαγιά ή έκρηξη. Επιλογή θέσης εγκατάστασης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην εγκαθιστάτε ποτέ τον λέβητα σε χώρο με εύφλεκτα αντικείμενα. Τα εξαιρετικά εύφλεκτα υλικά, όπως πτητικό πετρέλαιο ή αλκοόλη ενδέχεται να προκαλέσουν πυρκαγιά κατά την ανάφλεξη του λέβητα. Εγκαταστήστε τον λέβητα σε χώρο που δεν εκτίθεται σε βροχή και αέρα. Η ατελής καύση, που προκύπτει από τη βροχή και τον αέρα, μπορεί να οδηγήσει σε δηλητηρίαση από διοξείδιο του άνθρακα. 30 Προφυλάξεις έναντι πυρκαγιάς!

30 Μην εγκαθιστάτε ποτέ τον λέβητα σε υγρό ή κλειστό χώρο όπως μπάνιο ή τουαλέτα. Η ατελής καύση που προκαλείται από έλλειψη οξυγόνου μπορεί να οδηγήσει σε δηλητηρίαση από διοξείδιο του άνθρακα. Η εγκατάσταση στους παραπάνω χώρους μπορεί επίσης να προκαλέσει δυσλειτουργίες του προϊόντος νωρίτερα. Μην εγκαθιστάτε ποτέ το προϊόν σε χώρο με διαβρωτικά αέρια όπως αμμωνία, χλώριο, θείο, οξέα. Τα διαβρωτικά αέρια μπορεί να προκαλέσουν βλάβη στον λέβητα και ατελή καύση, οδηγώντας σε δηλητηρίαση από διοξείδιο του άνθρακα. Άλλα θέματα προσοχής Μην εγκαθιστάτε ποτέ τον λέβητα στα ακόλουθα μέρη: Κοντά σε ηλεκτρικό εξοπλισμό. Σε ανισόπεδο ή ασταθή χώρο. Σε χώρο με εξαιρετικά εύφλεκτα υλικά. Σε χώρο με ανεπαρκείς συνθήκες για την ασφαλή εγκατάσταση της δεξαμενής πετρελαίου. Σε χώρο με ειδικούς χημικούς παράγοντες (οι οποίοι δημιουργούν εύφλεκτα ή διαβρωτικά αέρια). Σε χώρο ακατάλληλο για διαφυγή προς το κλιμακοστάσιο ή την έξοδο. Σε χώρο χωρίς κατάλληλη αποχέτευση. Σε χώρους κάτω από ράφια με ασταθή αντικείμενα. Σε χώρο με ανεπαρκείς συνθήκες για την εκτέλεση των εργασιών συντήρησης του λέβητα μετά από την εγκατάσταση. Σε χώρο με θόρυβο και μόλυνση του αέρα. Σε χώρο όπου η είσοδος και η εξαγωγή του αέρα εκτίθενται σε ρεύματα που παράγονται από αεραγωγό, απορροφητήρα, κλπ. Σε χώρο με ανεπαρκή αερισμό. Σε χώρο όπου εκτίθεται σε ισχυρούς ανέμους. Σε χώρο ακατάλληλο για την εγκατάσταση του καπναγωγού (καμινάδα). Φροντίστε να εγκαταστήσετε τον λέβητα σε χώρο με επαρκείς συνθήκες για τον έλεγχο και την επιδιόρθωση του λέβητα. Για την εκτέλεση των εργασιών συντήρησης και των ελέγχων θα πρέπει να παρέχεται ελεύθερος χώρος μεγαλύτερος από 1 μ. στην εμπρός πλευρά του λέβητα. 31

31 Εγκατάσταση λέβητα Εγκαταστήστε τον λέβητα σε επιφάνεια με δομή κατάλληλη ώστε να φέρει το φορτίου του λέβητα (βάρος). (Ανατρέξτε στις προδιαγραφές που αναφέρονται στο εγχειρίδιο χρήσης.) Εγκαταστήστε τον λέβητα σε οριζόντια, όρθια θέση έτσι ώστε να μην έχει κλίση προς τη μία πλευρά. Η εγκατάσταση θα πρέπει να εκτελεστεί με την εμπρός πλευρά του λέβητα προς τα εμπρός. Εγκαταστήστε τον λέβητα στερεώνοντάς τον στο δάπεδο, για την αποφυγή κραδασμών κατά τη λειτουργία. Στο λεβητοστάσιο θα πρέπει να παρέχεται επαρκής φωτισμός για την υποβοήθηση της οπτικής παρατήρησης του εξοπλισμού και την παροχή των εργασιών επιδιόρθωσης του εξοπλισμού που καλύπτονται από την εγγύηση. Προφυλάξεις κατά την εγκατάσταση του λέβητα σε ειδικό λεβητοστάσιο Φροντίστε να εγκαταστήσετε τον λέβητα στο ειδικό λεβητοστάσιο. (Το λεβητοστάσιο θα πρέπει να είναι σχεδιασμένο ώστε τα καυσαέρια που εκπέμπονται από το λέβητα να μην εισέρχονται στο καθιστικό, ενώ ο τοίχος μεταξύ του λεβητοστασίου και του καθιστικού θα πρέπει να είναι κατασκευασμένος από πυρίμαχα υλικά, εκτός από την είσοδο/εξώθυρα.) Το ειδικό λεβητοστάσιο δεν θα πρέπει να είναι εξοπλισμένο με ανεμιστήρα εξαερισμού που προκαλεί αρνητική πίεση (χαμηλότερη από την πίεση της ατμόσφαιρας). Το ειδικό λεβητοστάσιο δεν θα πρέπει να είναι εξοπλισμένο με αγωγό εξαγωγής τύπου αερίου (κουκούλα) που επιτρέπει την είσοδο και την έξοδο της ροής του αέρα από το καθιστικό και την κουζίνα. Η εγκατάσταση του λέβητα δεν θα πρέπει να εκτελείται κοντά σε μέρη αποθήκευσης και χειρισμού καυσίμων ή εύφλεκτων αντικειμένων. Για την εγκατάσταση του λέβητα θα πρέπει να παρέχεται αρκετός χώρος όπως φαίνεται στην παρακάτω εικόνα, για τον έλεγχο, την καύση, των διαγνωστικών ελέγχων και την επιδιόρθωση του λέβητα. H επάνω πλευρά του σώματος του λέβητα θα πρέπει να διατηρείται σε απόσταση τουλάχιστον 1,2 μ. από επιφάνειες όπως η οροφή και οι σωληνώσεις. Το σώμα του λέβητα θα πρέπει να διατηρείται σε απόσταση τουλάχιστον 450 χιλ. από άλλες επιφάνειες στην πλαϊνές πλευρές του λέβητας όπως οι τοίχοι και οι σωληνώσεις. H εμπρός πλευρά του λέβητα θα πρέπει να διατηρείται σε απόσταση τουλάχιστον 1 μ. από επιφάνειες μπροστά από τον τοίχο. 32

32 Ο λέβητας θα πρέπει να διατηρείται σε απόσταση από κοντινά καύσιμα αντικείμενα, όπως φαίνεται στην παρακάτω εικόνα. Σωληνώσεις, άλλες επιφάνειες Σωληνώσεις, άλλες επιφάνειες 1,2m ή περισσότερο 1,2m ή περισσότερο 450mm ή περισσότερο 450mm ή περισσότερο 450mm ή περισσότερο Πυρίμαχο μονωτικό υλικό 1m ή περισσότερο Πυρίμαχο μονωτικό υλικό Προφυλάξεις κατά την εγκατάσταση του λέβητα σε εξωτερικούς χώρους Για την αποφυγή της εισροής των νερών της βροχής στο εσωτερικό του λέβητα θα πρέπει να παρέχονται διατάξεις ασφαλείας όπως το περίβλημα. Στα εκτεθειμένα μονωτικά υλικά ή στην επένδυση θα πρέπει να εφαρμόζεται αδιάβροχη επεξεργασία. Για την προστασία του αγωγού νερού από τον παγετό θα πρέπει να λαμβάνονται τα κατάλληλα μέτρα. Επιπλέον, θα πρέπει να λαμβάνονται κατάλληλα μέτρα για την καύση του λέβητα και την προστασία από χιόνι, βροχή και αέρα. 33

33 Εγκατάσταση ηλεκτρικής καλωδίωσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εγκατάσταση της ηλεκτρικής καλωδίωσης πρέπει να εκτελείται ώστε να συμμορφώνεται με την τροφοδοσία ρεύματος του προϊόντος. Η τροφοδοσία ρεύματος με υψηλότερη ή χαμηλότερη τιμή από αυτήν που καθορίζεται στην ονομαστική πινακίδα εμπρός πλευρά του λέβητα, ενδέχεται να προκαλέσει πυρκαγιά ή έκρηξη. ΠΡΟΣΟΧΗ Μη συνδέετε την τροφοδοσία ρεύματος στον λέβητα μέχρι να ολοκληρωθεί η εγκατάσταση της ηλεκτρικής καλωδίωσης. Ενώ η τροφοδοσία ρεύματος είναι ενεργή, ο ηλεκτρισμός που διαπερνά τον λέβητα μπορεί να προκαλέσει ηλεκτροπληξία. Εγκαταστήστε την πρίζα σε χώρο που δεν εκτίθεται σε βροχή και υγρασία. H ηλεκτρική διαρροή που προκαλείται από τη βροχή και την υγρασία μπορεί να οδηγήσει σε πυρκαγιά. 34 Ελέγξτε την τροφοδοσία ρεύματος!

34 Μην εκτελείτε ποτέ τη σύνδεση της γείωσης σε αλεξικέραυνα και τον αγωγό καυσίμου. Η σύνδεση της γείωσης σε ένα αλεξικέραυνο μπορεί να έχει σαν αποτέλεσμα τη δυσλειτουργία του λέβητα. Η σύνδεση της γείωσης στον αγωγό καυσίμου μπορεί να έχει σαν αποτέλεσμα την πρόκληση εκρηκτικού ατυχήματος. Φροντίστε να χρησιμοποιήσετε το μαγνητικό διακόπτη για τη σύνδεση της αντλίας κυκλοφορίας με περισσότερο από 150W. Ο λέβητας μπορεί να παρουσιάσει δυσλειτουργία χωρίς το μαγνητικό διακόπτη. Σωστή εγκατάσταση ηλεκτρικής καλωδίωσης Εγκαταστήστε την ηλεκτρική καλωδίωση όπως παρουσιάζεται στο διάγραμμα ηλεκτρικής καλωδίωσης στο εγχειρίδιο εγκατάστασης. Εγκαταστήστε την ειδική πρίζα για τον λέβητα, με απόσταση μικρότερη από το μήκος του καλωδίου ρεύματος. Η εγκατάσταση θα πρέπει να εκτελεστεί σε χώρο όπου η πρίζα δεν έρχεται σε επαφή με τη βαλβίδα αποστράγγισης του λέβητα. Χρησιμοποιήστε την πρίζα με συνδεδεμένο κάλυμμα για την εγκατάσταση του λέβητα. Η πρίζα θα πρέπει να εγκατασταθεί σε ύψος τουλάχιστον 300 χιλ. από το επίπεδο του εδάφους. Εάν η πρίζα δεν διαθέτει κάλυμμα, εγκαταστήστε την σε χώρο όπου δεν εκτίθεται σε βροχή ή υγρασία, σε αδιάβροχο κιβώτιο ή στο εσωτερικό κιβώτιο διανομής. Μην εγκαθιστάτε ποτέ διακόπτη στο καλώδιο ρεύματος και μη χρησιμοποιείται την πρίζα με συνδεδεμένο διακόπτη. (Ο λέβητας δεν θα λειτουργεί όταν ο διακόπτης είναι κλειστός.) Εάν δεν υπάρχει, θα πρέπει να εγκατασταθεί σύνδεση γείωσης στην πλευρά της πρίζας. Οι αγωγοί του ελεγκτή θερμοκρασίας δωματίου θα πρέπει να συνδέονται μέσω του αγωγού μόνωσης με πάχος περισσότερο από 4 χιλ. Ο αγωγός μόνωσης θα πρέπει να εγκαθίσταται και να καλύπτεται με κατάλληλη κλίση προς τον εσωτερικό χώρο. Οι αγωγοί της αντλίας κυκλοφορίας, η οποία είναι συνδεδεμένη στον ελεγκτή, δεν θα πρέπει να βραχυκυκλώνονται. 35

35 Εγκατάσταση σωληνώσεων καυσίμου (πετρέλαιο) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ελέγξτε εάν υπάρχει τυχόν διαρροή ή στάσιμο πετρέλαιο στη δεξαμενή και τον αγωγό πετρελαίου, καθώς και στον λέβητα (εσωτερικά και εξωτερικά). Η λειτουργία του λέβητα με διαρροή ή στάσιμο πετρέλαιο ενδέχεται να προκαλέσει πυρκαγιά Εγκατάσταση της δεξαμενής πετρελαίου Εγκαταστήστε τη δεξαμενή πετρελαίου σε έναν καλά αεριζόμενο χώρο, όπου δεν εκτίθεται στο άμεσο ηλιακό φως ή στη βροχή. Εγκαταστήστε τη δεξαμενή πετρελαίου σε απόσταση μεγαλύτερη από 2 μ. από τον λέβητα ή δημιουργήστε έναν πυρίμαχο τοίχο μεταξύ της δεξαμενής πετρελαίου και του λέβητα. Εάν η δεξαμενή πετρελαίου πρόκειται να εγκατασταθεί σε ένα ειδικό λεβητοστάσιο, χρησιμοποιήστε μη-εύφλεκτα υλικά για την εγκατάσταση του τοίχου, της κολόνας και της οροφής. Φροντίστε να εγκαταστήσετε τη βαλβίδα αποστράγγισης νερού στη δεξαμενή πετρελαίου και εκτελέστε τη διαδικασία αποστράγγισης του νερού σε συχνά χρονικά διαστήματα. Η δεξαμενή πετρελαίου θα πρέπει να εγκαθίσταται σε απόσταση 2 μ. επάνω και 2 μ. κάτω από τον καυστήρα του λέβητα. Η δεξαμενή πετρελαίου θα πρέπει να διατηρείται σε απόσταση 300 χιλ. από τις σωληνώσεις, την καμινάδας, την ηλεκτρική ασφάλεια και την πρίζα, περισσότερο από 600 χιλ. από το μετρητή ηλεκτρικού ρεύματος και το κιβώτιο ασφαλείας και περισσότερο από 150 χιλ. από το καλώδιο. Οι σωληνώσεις θα πρέπει να εγκαθίστανται με εκτεθειμένη την επιφάνειά τους και να στερεώνονται με ασφάλεια ώστε να μην κινούνται στο δάπεδο. (Εάν οι σωληνώσεις είναι κατασκευασμένες από ορείχαλκο, ανοξείδωτο χάλυβα ή άλλα αντιδιαβρωτικά υλικά χωρίς ενώσεις μπορούν να καλυφθούν στο έδαφος.) Μη-εύφλεκτα υλικά Μη-εύφλεκτα υλικά Πυρίμαχος διαχωριστικός τοίχος Πυρίμαχος διαχωριστικός τοίχος Δεξαμενή αποθήκευσης καυσίμου <Μέθοδος σύνδεσης σωληνώσεων με κατωφερή κλίση στη δεξαμενή αποθήκευσης καυσίμου> 36 Δεξαμενή αποθήκευσης καυσίμου <Μέθοδος σύνδεσης σωληνώσεων στη δεξαμενή αποθήκευσης καυσίμου>

36 Σύνδεση σωληνώσεων Οι σωληνώσεις του πετρελαίου θα πρέπει να συνδέονται με ασφάλεια στη δεξαμενή πετρελαίου. Οι σωληνώσεις δεν θα πρέπει να παρουσιάζουν διαρροή λαδιού και να συνδέονται ξεχωριστά στη δεξαμενή πετρελαίου. Τα σημεία σύνδεσης των σωληνώσεων πετρελαίου δεν θα πρέπει να παραμορφώνονται ή να διαχωρίζονται εύκολα. Οι σωληνώσεις πετρελαίου θα πρέπει να είναι κατασκευασμένες από μέταλλο ή ορείχαλκο. Το μέγεθος του αγωγού πετρελαίου θα πρέπει να είναι μεγαλύτερο από το μέγεθος του εύκαμπτου σωλήνα. Ο αγωγός πετρελαίου θα πρέπει να εγκαθίσταται με όσο το δυνατόν μικρότερο μήκος και λιγότερη αντίσταση ώστε η είσοδο στον καυστήρα να εκτελείται κανονικά. Τα ξένα διάσπαρτα αντικείμενα στις σωληνώσεις του πετρελαίου εμποδίζουν την κανονική εκτέλεση της καύσης. Αφαιρέστε τα ξένα αντικείμενα από το εσωτερικό της δεξαμενής και τις σωληνώσεις του πετρελαίου πριν συνδέσετε τις σωληνώσεις στον λέβητα. Συνδέστε τον εύκαμπτο σωλήνα του λέβητα με τις σωληνώσεις πετρελαίου χρησιμοποιώντας το μαστό. (Ο μαστός παρέχεται με τον λέβητα.) Οι σωληνώσεις του πετρελαίου θα πρέπει να εγκαθίστανται συμμετρικά χωρίς τμήματα με ανωφερή ή κατωφερή κλίση, έτσι ώστε να μην παραμένει στάσιμος αέρας στις σωληνώσεις. Φροντίστε να συνδέσετε τη γραμμή καυσίμου του λέβητα σε ένα σύστημα πολλαπλών αγωγών. Δοχείο δεξαμενής ξαυσίμου Εάν η γραμμή καυσίμου συνδεθεί σε ένα σύστημα ενιαίου αγωγού, φροντίστε να εκτελέσετε τη διαδικασία εξαγωγής του αέρα μετά από την εγκατάσταση των σωληνώσεων καυσίμου. (Ανατρέξτε στη μέθοδο της διαδικασίας εξαγωγής αέρα που παρουσιάζεται στο εγχειρίδιο εγκατάστασης.) 37

37 Διαδικασία εξαγωγής αέρα (σύστημα ενιαίου αγωγού) 1. Χαλαρώστε τη βίδα εξαγωγής αέρα στην επάνω πλευρά του φίλτρου πετρελαίου χρησιμοποιώντας ένα κατσαβίδι με κεφαλή Philips. Μετά από την ολοκλήρωση της εξαγωγής αέρα και την εκκένωση του πετρελαίου, σφίξτε τη βίδα εξαγωγής αέρα. (Η μέθοδος αυτή είναι εφικτή μόνο όταν η δεξαμενή πετρελαίου είναι τοποθετημένη επάνω από το φίλτρο πετρελαίου.) 2. Καθώς ο αέρας δεν εξάγεται επαρκώς όταν η δεξαμενή πετρελαίου είναι τοποθετημένη κάτω από το φίλτρο πετρελαίου, χαλαρώστε τον κοχλία εξαγωγής αέρα στην γραναζοφόρο αντλία και ενεργοποιήστε τον λέβητα. Όταν η ξεκινήσει η λειτουργία της γραναζοφόρου αντλίας, ο αέρας εξάγεται. Στη συνέχεια, η λυχνία ελέγχου του ελεγκτή θα ανάψει και η λειτουργία του λέβητα σταματά. 3. Πατήστε το πλήκτρο επανεκκίνησης στον ελεγκτή για να επαναλάβετε την παραπάνω διαδικασία. Στη συνέχεια, εξάγεται η πλήρης ποσότητα του αέρα και εκκενώνεται πετρέλαιο. Σφίξτε τον κοχλία εξαγωγής του αέρα και πιέστε ξανά το πλήκτρο επανεκκίνησης. Ο καυστήρας λειτουργεί για ανάφλεξη. Κοχλίας πλευράς επιστροφής Κοχλίας πλευράς εισόδου Κοχλίας πλευράς επιστροφής <Γραναζοφόρος αντλία που παρέχεται από την DANFOSS> Κοχλίας πλευράς εισόδου <Γραναζοφόρος αντλία που παρέχεται από την SUNTEC> Θέματα προσοχής για τη διαδικασία εξαγωγής αέρα Στην περίπτωση συστήματος πολλαπλών αγωγών, η διαδικασία εξαγωγής αέρα δεν είναι απαραίτητη καθώς ο αέρας εξάγεται αυτόματα προς τον αγωγό επιστροφής. Θα πρέπει να δοθεί προσοχή ώστε να αποτραπεί η ροή του πετρελαίου στο δάπεδο κατά τη διαδικασία εξαγωγής του αέρα. Μη χαλαρώνετε πλήρως τον κοχλία εξαγωγής αέρα της γραναζοφόρου αντλίας, καθώς μπορεί να εξαχθεί μεγάλη ποσότητα πετρελαίου στην οπή του κοχλία. Εάν ο κοχλίας εξαγωγής αέρα δεν βρίσκεται στη γραναζοφόρο αντλία, χαλαρώστε τον κοχλία στην πλευρά επιστροφής για την εξαγωγή του αέρα και σφίξτε αμέσως τον κοχλία μόλις αρχίσει να εξάγεται πετρέλαιο. Φοράτε γάντια για να προστατεύσετε τα χέρια σας από το πετρέλαιο. 38

38 Παράδειγμα εγκατάστασης αγωγού πετρελαίου (καυστήρας KPO) 1. Σύστημα πολλαπλών αγωγών (τύπος 2 αγωγών) Χρησιμοποιήστε αυτό το σύστημα όταν η δεξαμενή πετρελαίου είναι εγκατεστημένη επάνω, κάτω από ή στο ίδιο ύψος με τον λέβητα. Kαυστήρας Σωλήνας Υποδοχή Μαστός σύνδεσης εύκαμπτου σωλήνα Μαστός σύνδεσης φίλτρου Φίλτρο πετρελαίου Εύκαμπτος σωλήνας πετρελαίου για επιστροφή Εύκ. σωλήνας πετρελαίου για είσοδο Επιστροφή Είσοδος Γραναζοφόρος αντλία Όνομα εξαρτήματος Προδιαγραφές Η μέθοδος σύνδεσης των σωληνώσεων αφορά τη σύνδεση της εισόδου της γραναζοφόρου αντλίας στον αγωγό στην χαμηλότερη πλευρά της δεξαμενής πετρελαίου και του πρόσθετου αγωγού επιστροφής στον αγωγό επιστροφής της γραναζοφόρου αντλίας για την επιστροφή του πετρελαίου στη δεξαμενή. 2. Σύστημα ενιαίου αγωγού (τύπος 1 αγωγού) Kαυστήρας Δεξαμενή πετρελαίου Σωλήνας Υποδοχή Μαστός σύνδεσης φίλτρου Φίλτρο πετρελαίου Χρησιμοποιήστε αυτή τη μέθοδο όταν η δεξαμενή πετρελαίου είναι εγκατεστημένη επάνω από ή στο ίδιο ύψος με τον λέβητα. Καθώς ο λέβητας είναι αρχικά ρυθμισμένος για το σύστημα πολλαπλών αγωγών, ανατρέξτε στη μέθοδο τροποποίησης της γραναζοφόρου αντλίας, ώστε να μετατρέψετε το σύστημα πολλαπλών αγωγών σε σύστημα ενιαίου αγωγού. Εύκαμπτος σωλήνας πετρελαίου για είσοδο Γραναζοφόρος αντλία Όνομα εξαρτήματος Βίδα Προδιαγραφές Δεξαμενή πετρελαίου Είσοδος 3. Μέθοδος τροποποίησης της γραναζοφόρου αντλίας (Σύστημα πολλαπλών αγωγών-σύστημα ενιαίου αγωγού) DANFOSS: a Αποσυναρμολογήστε τον εύκαμπτο σωλήνα πετρελαίου για την επιστροφή και τοποθετήστε τον κοχλία A. b Ανοίξτε τον κοχλία B και αφαιρέστε την εσωτερική βίδα χρησιμοποιώντας ένα κανονικό κατσαβίδι (-). Στη συνέχεια, τοποθετήστε ξανά τον κοχλία B. SUNTEC: a Αποσυναρμολογήστε τον εύκαμπτο σωλήνα πετρελαίου για την επιστροφή και αφαιρέστε τη βίδα χρησιμοποιώντας ένα κλειδί Αλέν. Στη συνέχεια, τοποθετήστε τον κοχλίαa. Βίδα Βίδα Είσοδος <DANFOSS> Είσοδος <SUNTEC> 4. Στο σύστημα πολλαπλών αγωγών, τα εξαρτήματα 1, 2 και 3 παρέχονται σε ένα συγκρότημα και τα εξαρτήματα 4, 5 και 6 και ο κοχλίας A παρέχονται ξεχωριστά στη θήκη των εξαρτημάτων. 39

39 Εγκατάσταση σωληνώσεων θέρμανσης και ζεστού νερού ΠΡΟΣΟΧΗ Οι εκτεθειμένοι αγωγοί θα πρέπει να θερμομονώνονται με το μονωτικό υλικό. Μονωτικά υλικά Οι εκτεθειμένοι αγωγοί μπορεί να παγώσουν κατά τη διάρκεια του χειμώνα. Εάν παγώσει ο αγωγός παροχής νερού, το ζεστό νερό δεν παρέχεται, ενώ όταν το νερό στον αγωγό θέρμανσης εξαντληθεί, δεν συμπληρώνεται νερό. Συνεπώς, ο λέβητας δεν μπορεί να λειτουργήσει κανονικά. Στερεώστε τα μέρη των αγωγών του λέβητα με κατάλληλα εργαλεία, πριν από την εγκατάσταση των σωληνώσεων. Μην ασκείτε υπερβολική δύναμη στον αγωγό κατά τη διάρκεια της εγκατάστασης. Οι βλάβες των εξαρτημάτων μπορεί να προκαλέσουν διαρροή νερού. Φροντίστε να χρησιμοποιήσετε την φλάντζα μόνωσης στην είσοδο και στην έξοδο θέρμανσης στην περίπτωση εγκατάστασης ορειχάλκινου αγωγού. (είσοδος και έξοδος ζεστού νερού ενός λέβητα ειδικού για παροχή ζεστού νερού) Η αποτυχία χρήσης της φλάντζας μόνωσης μπορεί να προκαλέσει ταχεία διάβρωση (σκουριασμένο νερό). Δεν φέρουμε ευθύνη για προβλήματα που προκύπτουν από την αποτυχία χρήσης της φλάντζας μόνωσης. Μη χρησιμοποιείτε άλλο τύπο νερού εκτός από νερό της βρύσης στον λέβητα. Το αλάτι που περιέχεται στο θαλασσινό ή στο ιαματικό νερό μπορεί να επιταχύνει τη διάβρωση και να μειώσει τη διάρκεια ζωής του λέβητα. Δεν φέρουμε ευθύνη για προβλήματα που προκαλούνται από τη χρήση νερού άλλου τύπου, εκτός από το νερό της βρύσης. 40 Φλάντζα μόνωσης

40 Προφυλάξεις κατά την εγκατάσταση των σωληνώσεων Εγκαταστήστε τις σωληνώσεις όπως απεικονίζεται στο τυπικό διάγραμμα σωληνώσεων. Η αποτυχία εγκατάστασης των αγωγών όπως απεικονίζεται στο τυπικό διάγραμμα σωληνώσεων μπορεί να υποβαθμίσει την αποδοτικότητα του λέβητα και την κυκλοφορία του νερού θέρμανσης, με αποτέλεσμα τη δυσλειτουργία του λέβητα. Στα σημεία σύνδεσης θα πρέπει να εκτελείται μια ξεχωριστή ένωση των συνδέσμων ή ένωση με περικόχλιο (παξιμάδι). Τα υλικά των σωληνώσεων θα πρέπει να συμμορφώνονται με τα πρότυπα κάθε κράτους. Μη χρησιμοποιείτε μέταλλα με διαφορετικό ηλεκτρικό δυναμικό για την εγκατάσταση των σωληνώσεων σε έναν ειδικό λέβητα για παροχή ζεστού νερού, (για παράδειγμα, μην εγκαθιστάτε ορειχάλκινο αγωγό στον σιδερένιο λέβητα). Μπορεί να προκληθεί γαλβανική διάβρωση, οδηγώντας τελικά στην παραγωγή σκουριασμένου νερού. Μη χρησιμοποιείτε ελαστικό εύκαμπτο σωλήνα βρύσης για τη σύνδεση των σωληνώσεων. Φροντίστε να αφαιρέσετε τα ξένα αντικείμενα στο εσωτερικό του αγωγού πριν από την εγκατάσταση των σωληνώσεων. Εγκαταστήστε σωστά τις σωληνώσεις για την τροφοδοσία νερού, την παροχή ζεστού νερού, τη θέρμανση και την αποστράγγιση. Εάν η πίεση της τροφοδοσίας νερού υπερβαίνει την επιτρεπτή πίεση λειτουργίας που καθορίζεται στην ονομαστική πινακίδα, φροντίστε να εγκαταστήσετε τη βαλβίδα αποσυμπίεσης. Θα πρέπει να ληφθούν τα κατάλληλα μέτρα για την πρόληψη διαρροής νερού, μέσω της εκτέλεσης μιας δοκιμής διαρροής σε όλες τις σωληνώσεις, μετά από την ολοκλήρωση της εγκατάστασης. Όλες οι σωληνώσεις, εκτός από τον αγωγό καυσίμου, θα πρέπει να είναι εξοπλιστούν με θερμομόνωση για προστασία από τον παγετό, μετά από την ολοκλήρωση της εγκατάστασης. (Ιδιαίτερα, θα πρέπει να δοθεί φροντίδα στους αγωγούς τροφοδοσίας νερού και στους αγωγούς ζεστού νερού.) Φροντίστε να εγκαταστήσετε τον αγωγό ελευθέρωσης πίεσης για την εγκατάσταση του λέβητα. Εάν δεν είναι δυνατόν να εγκαταστήσετε τον αγωγό ελευθέρωσης πίεσης, θα πρέπει να εγκατασταθεί η βαλβίδα ασφαλείας, η οποία θα λειτουργεί κάτω από τη μέγιστη επιτρεπτή πίεση λειτουργίας του λέβητα. (Η μέγιστη επιτρεπτή πίεση λειτουργίας του λέβητα παρουσιάζεται στην ενότητα Προδιαγραφές.) Μην εγκαθιστάτε ποτέ τη βαλβίδα και την αντεπίστροφη βαλβίδα στις σωληνώσεις όπου έχει εγκατασταθεί ο αγωγός ελευθέρωσης πίεσης ή η βαλβίδα ασφαλείας. Επιλέξτε το δοχείο διαστολής του λέβητα, εάν είναι απαραίτητο, με κατάλληλη χωρητικότητα για τον λέβητα που χρησιμοποιείται. Μη χρησιμοποιείτε την είσοδο του νερού αντί της αποστράγγισης και το αντίστροφο. Εάν η τροφοδοσία του νερού εκτελείται στον λέβητα από δοχείο νερού στην οροφή, φροντίστε να εγκαταστήσετε τον αγωγό τροφοδοσίας νερού στο βοηθητικό δοχείο, ξεχωριστά από το δοχείο νερού της οροφής, για την τροφοδοσία νερού στον λέβητα. Εγκαταστήστε τις σωληνώσεις όπως απεικονίζεται στο τυπικό διάγραμμα σωληνώσεων. 41

41 Προφυλάξεις κατά την εγκατάσταση των σωληνώσεων Προφυλάξεις κατά την εγκατάσταση σωληνώσεων για τον λέβητα συνδυασμού θέρμανσης και παροχής ζεστού νερού / ειδικό λέβητα θέρμανσης Ανοιχτό σύστημα σωληνώσεων LST-58K Βεβαιωθείτε ότι η εγκατάσταση συμμορφώνεται με τις οδηγίες που παρουσιάζονται στην ενότητα Κοινά θέματα προσοχής. Φροντίστε να εγκαταστήσετε τη βαλβίδα εξαγωγής αέρα στον διανομέα. Ο διανομέας επιστροφής θα πρέπει να εγκαθίσταται κάτω από την είσοδο θέρμανσης του λέβητα. Ο αγωγός ελευθέρωσης πίεσης θα πρέπει να εγκαθίσταται ώστε η διατομή του να υπερβαίνει τα 25mm. Μην τροφοδοτείτε ποτέ νερό με πίεση υψηλότερη από τη μέγιστη επιτρεπτή πίεση λειτουργία του λέβητα που καθορίζεται στην ονομαστική πινακίδα και μη συνδέετε τον αγωγό νερού απευθείας για τις σωληνώσεις. Η αντίστροφή ροή του νερού θέρμανσης στο δοχείο διαστολής, κατά τη λειτουργία ή τη διακοπή της αντλίας κυκλοφορίας, έχει σαν αποτέλεσμα την εμφάνιση μεγάλης ποσότητας αέρας στον αγωγό. (Ανοίξτε τις βαλβίδες στον διανομέα και αφαιρέστε τον αέρα από τον αγωγό, ενώ η αντλία κυκλοφορίας βρίσκεται σε λειτουργία.) Το δοχείο διαστολής θα πρέπει να εγκαθίσταται τουλάχιστον 1,5 μ. επάνω από την επιφάνεια απαγωγής θερμότητας στην περίπτωση του τύπου με ανωφερή κλίση και τουλάχιστον 1,5 μ. επάνω από την κορυφή του λέβητα στην περίπτωση του τύπου με κατωφερή κλίση. Η εγκατάσταση των σωληνώσεων θα πρέπει να εκτελείται ώστε να μην αναμειγνύεται το νερό θέρμανσης και το ζεστό νερό. Κλειστό σύστημα σωληνώσεων Βεβαιωθείτε ότι η εγκατάσταση συμμορφώνεται με τις οδηγίες που παρουσιάζονται στην ενότητα Κοινά θέματα προσοχής. Φροντίστε να εγκαταστήσετε το φίλτρο, τη βαλβίδα αποσυμπίεσης, την αντεπίστροφη βαλβίδα, τη βαλβίδα ασφαλείας και το κλειστό δοχείο διαστολής για να συνδέσετε απευθείας τον λέβητα στον αγωγό νερού. Φροντίστε να εγκαταστήσετε τη βαλβίδα αποσυμπίεσης και την αντεπίστροφη βαλβίδα στον αγωγό τροφοδοσίας νερού. Εγκαταστήστε τον αεραγωγό στην επάνω πλευρά της επιφάνειας απαγωγής θερμότητας για να διευκολύνετε τον εξαερισμό. Φροντίστε να εγκαταστήσετε το φίλτρο στον αγωγό τροφοδοσίας νερού, ώστε να αποφευχθεί η είσοδος μεταλλικών και ξένων αντικειμένων στον αγωγό τροφοδοσίας νερού. Φροντίστε να εγκαταστήσετε τη βαλβίδα ασφαλείας. Φροντίστε να εγκαταστήσετε το κλειστό δοχείο διαστολής με κατάλληλη χωρητικότητα. 42
