1 O Λέβητας συμπύκνωσης αερίου ZWB 24-1 AR Υποδείξεις για την απαγωγή καυσαερίων GR

2 2 Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Υποδείξεις ασφαλείας και επεξήγηση συμβόλων Επεξήγηση συμβόλων Οδηγίες για την ασφάλειά σας Χρήση Γενικά Λέβητες συμπύκνωσης αερίου Συνδυασμός με εξαρτήματα καυσαερίων Kατηγοριοποίηση των τύπων απαγωγής καυσαερίων κατά CEN Τοποθέτηση Γενικά Κάθετη απαγωγή καυσαερίων Επέκταση με εξαρτήματα καυσαερίων Απαγωγή καυσαερίων μέσω στέγης Σημείο τοποθέτησης και αεραγωγός/απαγωγή καυσαερίων Διάταξη των ανοιγμάτων ελέγχου Αποστάσεις πάνω από τη στέγη Οριζόντια απαγωγή καυσαερίων Επέκταση με εξαρτήματα καυσαερίων Παροχή αέρα καύσης/απαγωγή καυσαερίων C 12x από τον εξωτερικό τοίχο Παροχή αέρα καύσης/απαγωγή καυσαερίων C 32x πάνω από τη στέγη Διάταξη των ανοιγμάτων ελέγχου Αγωγός καυσαερίων στο φρεάτιο Απαιτήσεις για την απαγωγή καυσαερίων Έλεγχος διαστάσεων του φρεατίου Καθαρισμός υπαρχόντων φρεατίων και καπνοδόχων Κατασκευαστικές ιδιότητες του φρεατίου Διαστάσεις εγκατάστασης (σε mm) Οριζόντια σύνδεση αγωγού καυσαερίων Κάθετη σύνδεση αγωγού καυσαερίων Μήκη αγωγών καυσαερίων Επιλογή βαθμίδας ανεμιστήρα για απαγωγή καυσαερίων κατά B Επιλογή βαθμίδας ανεμιστήρα σε οριζόντια απαγωγή καυσαερίων Απαγωγή καυσαερίων 80/125 mm Απαγωγή καυσαερίων 60/100 mm Επιλογή βαθμίδας ανεμιστήρα για κάθετη απαγωγή καυσαερίων κατά C 32x Απαγωγή καυσαερίων 80/125 mm Απαγωγή καυσαερίων 60/100 mm Επιλογή βαθμίδας ανεμιστήρα για τύπο απαγωγής καυσαερίων C 52, C 82 (απαγωγή καυσαερίων 80/80 mm) Υποδείξεις ασφαλείας και επεξήγηση συμβόλων 1.1 Επεξήγηση συμβόλων Προειδοποιητικές υποδείξεις Οι λέξεις κλειδιά στην αρχή μιας προειδοποιητικής υπόδειξης επισημαίνουν το είδος και τη σοβαρότητα των συνεπειών που ενέχει η μη τήρηση των μέτρων για την αποφυγή του κινδύνου. ΥΠΟΔΕΙΞΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης υλικών ζημιών. ΠΡΟΣΟΧΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης ελαφρών ή μέτριας σοβαρότητας τραυματισμών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών. ΚΙΝΔΥΝΟΣσημαίνει, ότι μπορεί να προκληθούν τραυματισμοί που μπορεί να αποβούν θανατηφόροι. Σημαντικές πληροφορίες Περαιτέρω σύμβολα Σύμβολο Οι προειδοποιητικές υποδείξεις στο κείμενο επισημαίνονται και πλαισιώνονται με ένα προειδοποιητικό τρίγωνο σε γκρι φόντο. Σημαντικές πληροφορίες που δεν αφορούν κινδύνους για άτομα ή αντικείμενα επισημαίνονται με το διπλανό σύμβολο. Διαχωρίζονται με γραμμές επάνω και κάτω από το κείμενο. Ερμηνεία Ενέργεια Παραπομπή σε άλλα σημεία του εγγράφου ή σε άλλα έγγραφα Παράθεση/καταχώριση στη λίστα Παράθεση/καταχώριση στη λίστα (2o επίπεδο) Πίν Οδηγίες για την ασφάλειά σας Η άψογη λειτουργία εξασφαλίζεται μόνο αν τηρηθούν οι παρούσες οδηγίες εγκατάστασης. Με την επιφύλαξη αλλαγών. Η εγκατάσταση πρέπει να πραγματοποιείται από εξουσιοδοτημένο εγκαταστάτη. Για τη συναρμολόγηση της συσκευής πρέπει να ληφθούν υπόψη οι αντίστοιχες οδηγίες εγκατάστασης. Κίνδυνος αν μυρίσει καυσαέρια Απενεργοποιήστε τo λέβητα. Ανοίξτε πόρτες και παράθυρα. Ειδοποιήστε το ειδικό συνεργείο. Τοποθέτηση, μετασκευή Η συσκευή επιτρέπεται να τοποθετηθεί ή να μετασκευαστεί αποκλειστικά από εξουσιοδοτημένο ειδικό συνεργείο. Μην τροποποιείτε εξαρτήματα που φέρουν καυσαέρια.

3 Χρήση 3 2 Χρήση 2.1 Γενικά Πριν από την εγκατάσταση της συσκευής θέρμανσης και του αγωγού απαγωγής καυσαερίων ενημερώστε την αρμόδια πολεοδομική αρχή και τον ειδικό καπνοδοχοκαθαριστή της περιοχής, καθώς ενδέχεται να υπάρχουν ενστάσεις. Το εξάρτημα καυσαερίων αποτελεί συστατικό της έγκρισης CE. Για αυτόν το λόγο πρέπει να χρησιμοποιούνται μόνο αυθεντικά εξαρτήματα καυσαερίων. Η θερμοκρασία επιφανείας στον αγωγό αέρα καύσης είναι χαμηλότερη από 85 C. Κατά TRGI ή TRF δεν είναι υποχρεωτικό να τηρούνται ελάχιστες αποστάσεις από εύφλεκτα υλικά. Οι διατάξεις οικοδομικού κανονισμού και κανονισμού για εστίες (LBO, FeuVo) των επιμέρους ομοσπονδιακών κρατιδίων ενδέχεται να διαφοροποιούνται και να προβλέπουν την τήρηση ελάχιστων αποστάσεων από εύφλεκτες ουσίες. Η θερμοκρασία επιφανείας στον αγωγό καυσαερίων σε περίπτωση ξεχωριστού σωλήνα με μήκος μικρότερο από 3 m να είναι υψηλότερη από 85 C. Σε αυτήν την περίπτωση μονώστε τον αγωγό καυσαερίων έναντι των εύφλεκτων ουσιών με κατάλληλα υλικά (π. χ. ορυκτοβάμβακα). Το μέγιστο επιτρεπόμενο μήκος του αγωγού αέρα καύσης/καυσαερίων εξαρτάται από το λέβητα συμπύκνωσης αερίου και τον αριθμό των εκτροπών του αγωγού αέρα καύσης/καυσαερίων. Για τον υπολογισμό σας ανατρέξτε στο κεφάλαιο 5 από Σελίδα Λέβητες συμπύκνωσης αερίου Λέβητες συμπύκνωσης αερίου ZWB 24-1 AR Πίν. 2 Κωδ. Αριθ. CE-0085CL0069 Οι αναφερόμενοι λέβητες έχουν ελεγχθεί και εγκριθεί βάσει των ευρωπαϊκών οδηγιών για λέβητες αερίου (2009/142/EK, 92/42/ΕΟΚ, 2006/95/ΕΚ, 2004/108/ΕΚ) και EN Συνδυασμός με εξαρτήματα καυσαερίων Για την απαγωγή καυσαερίων των λεβήτων συμπύκνωσης αερίου μπορούν να χρησιμοποιηθούν τα εξής εξαρτήματα καυσαερίων: Εξαρτήματα καυσαερίων Ομοκεντρικός Καπναγωγός Ø 60/100 mm Εξαρτήματα καυσαερίων Ομοκεντρικός καπναγωγός Ø 80/125 mm Εξαρτήματα καυσαερίων Μονός σωλήνας Ø 80 mm

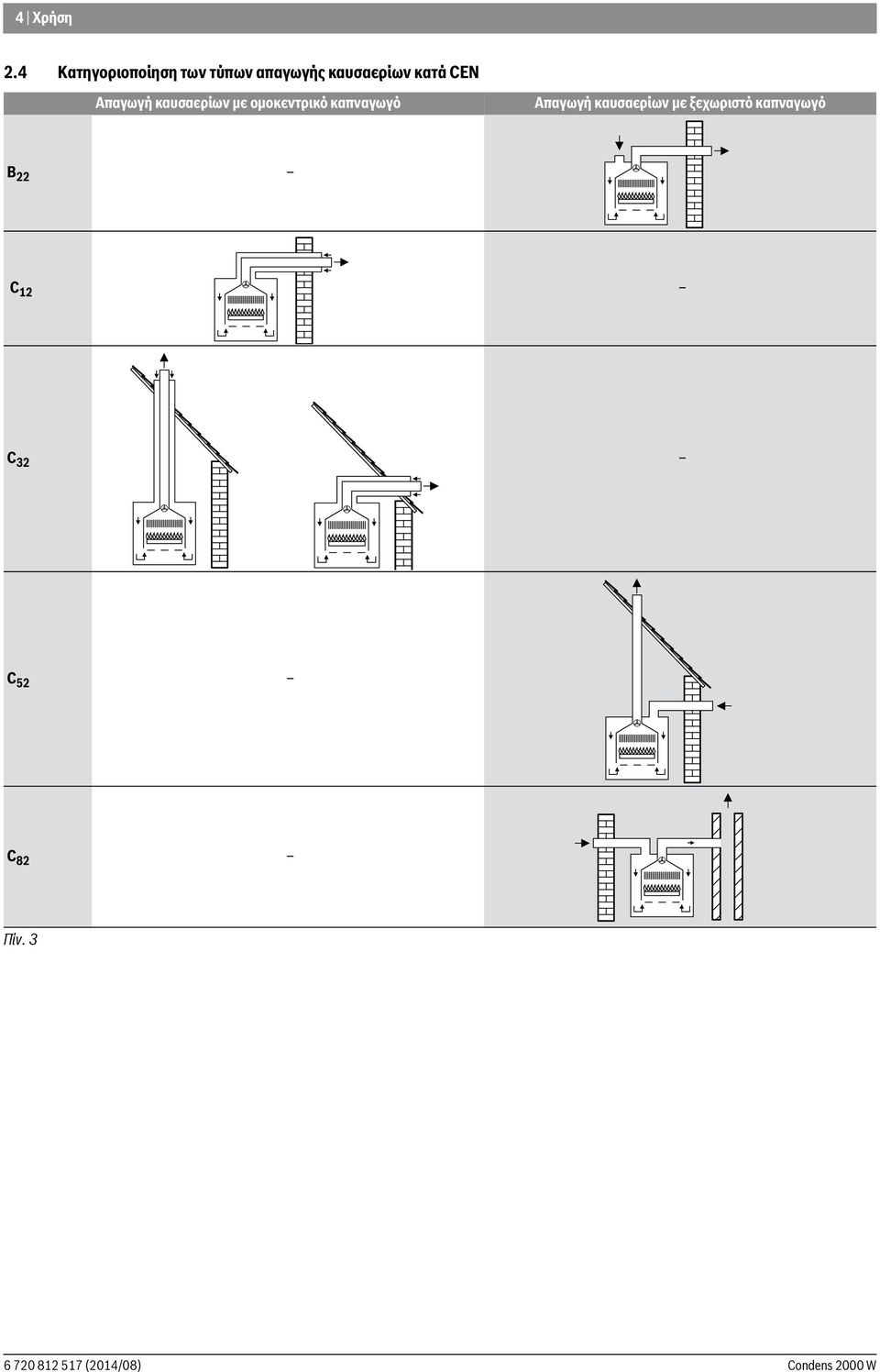

4 4 Χρήση 2.4 Kατηγοριοποίηση των τύπων απαγωγής καυσαερίων κατά CEN Απαγωγή καυσαερίων με ομοκεντρικό καπναγωγό Απαγωγή καυσαερίων με ξεχωριστό καπναγωγό B 22 C 12 C 32 C 52 C 82 Πίν. 3

5 Τοποθέτηση 5 3 Τοποθέτηση 3.1 Γενικά Λάβετε υπόψη τις οδηγίες εγκατάστασης των εξαρτημάτων καυσαερίων. Τοποθετήστε τον οριζόντιο αγωγό καυσαερίων με κλίση 3 (= 5,2 %, 5,2 cm ανά μέτρο) στην κατεύθυνση ροής των καυσαερίων. Σε χώρους με υγρασία απομονώστε τον αγωγό αέρα καύσης. Εγκαταστήστε τα ανοίγματα ελέγχου με τέτοιο τρόπο, ώστε η πρόσβαση σε αυτά να είναι όσο το δυνατόν πιο εύκολη. Στην περίπτωση χρήσης μπόιλερ πρέπει να λαμβάνετε υπόψή σας τις διαστάσεις για την εγκατάσταση του εξαρτήματος καυσαερίων. Πριν από τη συναρμολόγηση των εξαρτημάτων καυσαερίων: Λιπάνετε ελαφρώς τις φλάντζες στις μούφες με ξηρό λίπος (π. χ. βαζελίνη). Kατά τη συναρμολόγηση του αγωγού απαγωγής καυσαερίων/αέρα καύσης πρέπει πάντα να τους ωθείτε στις μούφες μέχρι τέρμα. Στις οδηγίες εγκατάστασης περιγράφεται πώς μπορείτε να ρυθμίσετε τη βαθμίδα ανεμιστήρα ( Πίνακας 10 στη Σελίδα 13 έως Πίνακας 16 στη Σελίδα 19). Η αναρρόφηση καυσαερίων πρέπει να αποφεύγεται, καθώς επηρεάζει την περιεκτικότητα σε CO 2. Ελέγξτε αν εφαρμόζει σωστά η στεγάνωση καυσαερίων. 3.2 Κάθετη απαγωγή καυσαερίων Επέκταση με εξαρτήματα καυσαερίων Το εξάρτημα καυσαερίων «κάθετη απαγωγή αέρα/καυσαερίων» μπορεί να επεκταθεί ανάμεσα στο λέβητα και τη διάτρηση οροφής σε οποιοδήποτε σημείο με τα εξαρτήματα καυσαερίων «επέκταση διπλού σωλήνα», «γωνία διπλού σωλήνα» (15-90 ) ή «άνοιγμα ελέγχου» Απαγωγή καυσαερίων μέσω στέγης Κατά TRGI 2008 επαρκεί μια απόσταση 0,4 m ανάμεσα στο στόμιο των εξαρτημάτων καυσαερίων και την επιφάνεια της στέγης, καθώς η ονομαστική θερμική ισχύς των αναφερόμενων Bosch λεβήτων συμπύκνωσης αερίου κυμαίνεται κάτω από 50 kw Σημείο τοποθέτησης και αεραγωγός/απαγωγή καυσαερίων Κατά TRGI 2008 ισχύουν οι παρακάτω κανονισμοί: Τοποθέτηση των λεβήτων συμπύκνωσης αερίου σε χώρο, όπου πάνω από την οροφή υπάρχει μόνο η κατασκευή της στέγης: Αν για την οροφή απαιτείται κάποιος χρόνος αντίστασης στην πυρκαγιά, οι αγωγοί για την παροχή αέρα καύσης και την απαγωγή καυσαερίων θα πρέπει να διαθέτουν μια επένδυση στην περιοχή ανάμεσα στο άνω άκρο της οροφής και τη στέγη με τον ίδιο χρόνο αντίστασης στην πυρκαγιά και κατασκευασμένη από άκαυστα υλικά. Αν δεν απαιτείται χρόνος αντίστασης στην πυρκαγιά για την οροφή, οι αγωγοί για την παροχή αέρα καύσης και την απαγωγή καυσαερίων θα πρέπει να βρίσκονται μέσα σε ένα φρεάτιο από άκαυστα και ανθεκτικά στην παραμόρφωση υλικά από το άνω άκρο της οροφής μέχρι τη στέγη ή να περιβάλλονται από ένα μεταλλικό αγωγό προστασίας (μηχανική προστασία). Αν μέσω των αγωγών για την προσαγωγή αέρα καύσης και την απαγωγή καυσαερίων γεφυρώνονται όροφοι στο κτίριο, οι αγωγοί αυτοί θα πρέπει να οδηγούνται έξω από το χώρο τοποθέτησης μέσα σε ένα φρεάτιο με χρόνο αντίστασης στην πυρκαγιά τουλάχιστον 90 λεπτών και σε χαμηλότερες οικοδομές τουλάχιστον 30 λεπτών Διάταξη των ανοιγμάτων ελέγχου Σε απαγωγές καυσαερίων μήκους μέχρι 4 m, που έχουν ελεγχθεί μαζί με την εγκατάσταση καύσης αερίου, επαρκεί ένα άνοιγμα ελέγχου. Το κατώτερο άνοιγμα ελέγχου του κάθετου τμήματος του αγωγού καυσαερίων μπορεί να έχει την ακόλουθη διάταξη: στο κάθετο τμήμα της εγκατάστασης απαγωγής καυσαερίων ακριβώς πάνω από την είσοδο του συνδέσμου ή πλευρικά του συνδέσμου σε απόσταση το πολύ μέχρι 0,3 m από την εκτροπή στο κάθετο τμήμα της εγκατάστασης καυσαερίων ή στη μετωπική πλευρά ενός ευθύγραμμου συνδέσμου σε απόσταση το πολύ μέχρι 1 m από την εκτροπή στο κάθετο τμήμα της εγκατάστασης καυσαερίων. Εγκαταστάσεις, που δεν είναι δυνατό να καθαριστούν από το στόμιο, πρέπει να διαθέτουν και ένα δεύτερο επάνω άνοιγμα ελέγχου μέχρι 5 m κάτω από το στόμιο. Τα κάθετα τμήματα των αγωγών καυσαερίων, που φέρονται πλάγια με κλίση μεγαλύτερη από 30 ανάμεσα στον άξονα και τις καθέτους, απαιτούν ανοίγματα ελέγχου σε απόσταση το πολύ μέχρι 0,3 m από τα σημεία κάμψης. Σε κάθετα τμήματα το επάνω άνοιγμα ελέγχου δεν είναι απαραίτητο, όταν: το κάθετο τμήμα της εγκατάστασης καυσαερίων φέρεται το πολύ μία φορά πλάγια με κλίση μέχρι 30 και το κάτω άνοιγμα ελέγχου δεν απέχει περισσότερο από 15 m από το στόμιο. Εγκαταστήστε τα ανοίγματα ελέγχου με τέτοιο τρόπο, ώστε η πρόσβαση σε αυτά να είναι όσο το δυνατόν πιο εύκολη Αποστάσεις πάνω από τη στέγη Ταράτσα Για την τήρηση της ελάχιστης απόστασης πάνω από τη στέγη υπάρχει δυνατότητα επέκτασης του εξωτερικού αγωγού της διάτρησης οροφής μέχρι και 500 mm με το εξάρτημα καυσαερίων «επιμήκυνση περιβλήματος». εύφλεκτα υλικά μη εύφλεκτα υλικά X 1500 mm 500 mm Πίν. 4 X O Σχ. 1

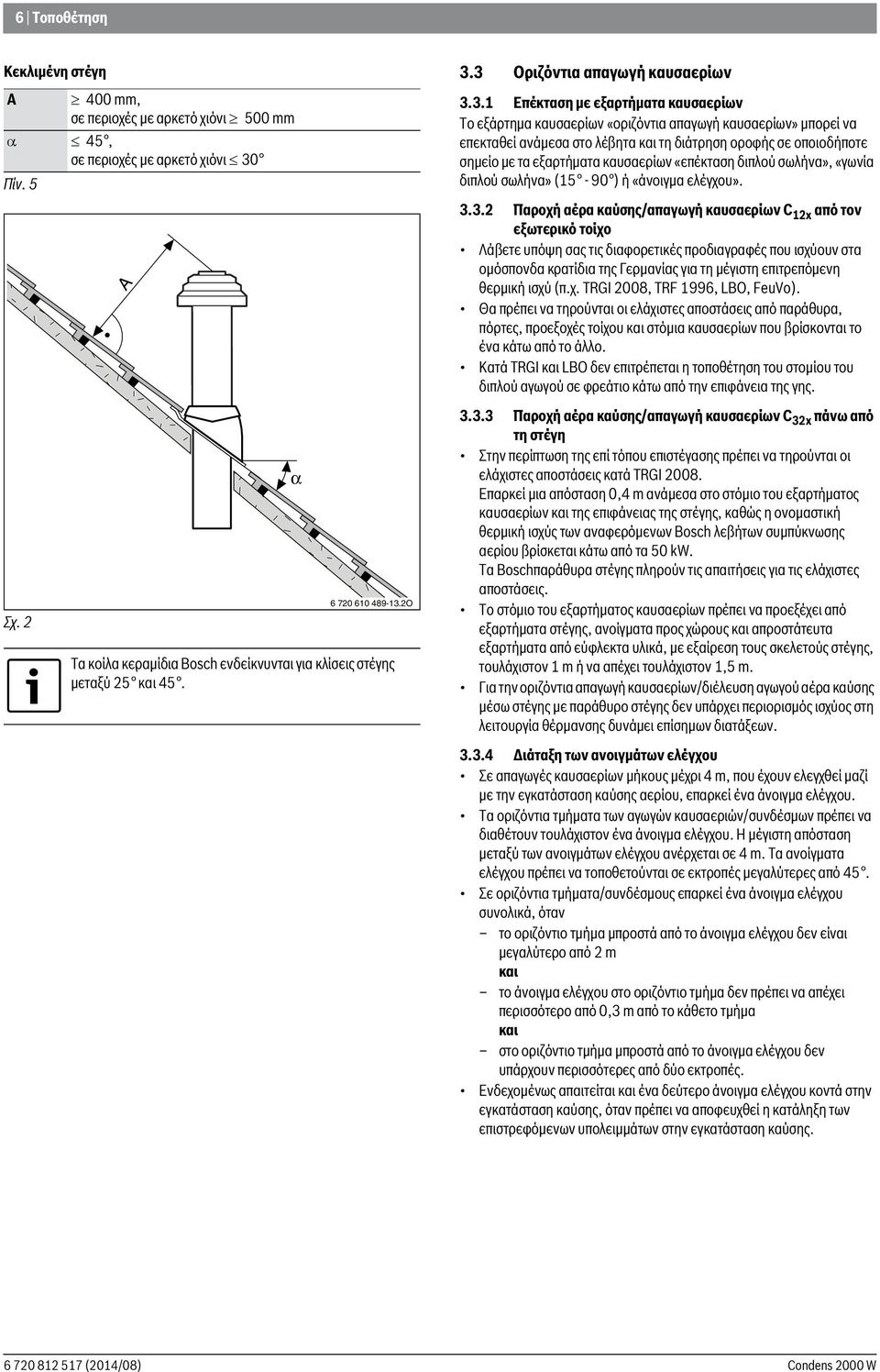

6 6 Τοποθέτηση Κεκλιμένη στέγη A 400 mm, σε περιοχές με αρκετό χιόνι 500 mm 45, σε περιοχές με αρκετό χιόνι 30 Πίν. 5 A 3.3 Οριζόντια απαγωγή καυσαερίων Επέκταση με εξαρτήματα καυσαερίων Το εξάρτημα καυσαερίων «οριζόντια απαγωγή καυσαερίων» μπορεί να επεκταθεί ανάμεσα στο λέβητα και τη διάτρηση οροφής σε οποιοδήποτε σημείο με τα εξαρτήματα καυσαερίων «επέκταση διπλού σωλήνα», «γωνία διπλού σωλήνα» (15-90 ) ή «άνοιγμα ελέγχου» Παροχή αέρα καύσης/απαγωγή καυσαερίων C 12x από τον εξωτερικό τοίχο Λάβετε υπόψη σας τις διαφορετικές προδιαγραφές που ισχύουν στα ομόσπονδα κρατίδια της Γερμανίας για τη μέγιστη επιτρεπόμενη θερμική ισχύ (π.χ. TRGI 2008, TRF 1996, LBO, FeuVo). Θα πρέπει να τηρούνται οι ελάχιστες αποστάσεις από παράθυρα, πόρτες, προεξοχές τοίχου και στόμια καυσαερίων που βρίσκονται το ένα κάτω από το άλλο. Κατά TRGI και LBO δεν επιτρέπεται η τοποθέτηση του στομίου του διπλού αγωγού σε φρεάτιο κάτω από την επιφάνεια της γης. Σχ. 2 Τα κοίλα κεραμίδια Bosch ενδείκνυνται για κλίσεις στέγης μεταξύ 25 και 45. α O Παροχή αέρα καύσης/απαγωγή καυσαερίων C 32x πάνω από τη στέγη Στην περίπτωση της επί τόπου επιστέγασης πρέπει να τηρούνται οι ελάχιστες αποστάσεις κατά TRGI Επαρκεί μια απόσταση 0,4 m ανάμεσα στο στόμιο του εξαρτήματος καυσαερίων και της επιφάνειας της στέγης, καθώς η ονομαστική θερμική ισχύς των αναφερόμενων Bosch λεβήτων συμπύκνωσης αερίου βρίσκεται κάτω από τα 50 kw. Τα Boschπαράθυρα στέγης πληρούν τις απαιτήσεις για τις ελάχιστες αποστάσεις. Το στόμιο του εξαρτήματος καυσαερίων πρέπει να προεξέχει από εξαρτήματα στέγης, ανοίγματα προς χώρους και απροστάτευτα εξαρτήματα από εύφλεκτα υλικά, με εξαίρεση τους σκελετούς στέγης, τουλάχιστον 1 m ή να απέχει τουλάχιστον 1,5 m. Για την οριζόντια απαγωγή καυσαερίων/διέλευση αγωγού αέρα καύσης μέσω στέγης με παράθυρο στέγης δεν υπάρχει περιορισμός ισχύος στη λειτουργία θέρμανσης δυνάμει επίσημων διατάξεων Διάταξη των ανοιγμάτων ελέγχου Σε απαγωγές καυσαερίων μήκους μέχρι 4 m, που έχουν ελεγχθεί μαζί με την εγκατάσταση καύσης αερίου, επαρκεί ένα άνοιγμα ελέγχου. Τα οριζόντια τμήματα των αγωγών καυσαεριών/συνδέσμων πρέπει να διαθέτουν τουλάχιστον ένα άνοιγμα ελέγχου. Η μέγιστη απόσταση μεταξύ των ανοιγμάτων ελέγχου ανέρχεται σε 4 m. Τα ανοίγματα ελέγχου πρέπει να τοποθετούνται σε εκτροπές μεγαλύτερες από 45. Σε οριζόντια τμήματα/συνδέσμους επαρκεί ένα άνοιγμα ελέγχου συνολικά, όταν το οριζόντιο τμήμα μπροστά από το άνοιγμα ελέγχου δεν είναι μεγαλύτερο από 2 m και το άνοιγμα ελέγχου στο οριζόντιο τμήμα δεν πρέπει να απέχει περισσότερο από 0,3 m από το κάθετο τμήμα και στο οριζόντιο τμήμα μπροστά από το άνοιγμα ελέγχου δεν υπάρχουν περισσότερες από δύο εκτροπές. Ενδεχομένως απαιτείται και ένα δεύτερο άνοιγμα ελέγχου κοντά στην εγκατάσταση καύσης, όταν πρέπει να αποφευχθεί η κατάληξη των επιστρεφόμενων υπολειμμάτων στην εγκατάσταση καύσης.

7 Τοποθέτηση Αγωγός καυσαερίων στο φρεάτιο Απαιτήσεις για την απαγωγή καυσαερίων Στον αγωγό καυσαερίων στο φρεάτιο επιτρέπεται να συνδεθεί μόνο μία εγκατάσταση καύσης. Αν ο αγωγός καυσαερίων εγκατασταθεί σε ένα υπάρχον φρεάτιο, τα τυχόν υπάρχοντα ανοίγματα σύνδεσης πρέπει να μονωθούν με κατάλληλα υλικά. Το φρεάτιο πρέπει να αποτελείται από μη εύφλεκτα, ανθεκτικά στην παραμόρφωση υλικά και να έχει χρόνο αντίστασης στην πυρκαγιά τουλάχιστον 90 λεπτά. Σε χαμηλότερα κτίρια επαρκεί χρόνος αντίστασης στην πυρκαγιά 30 λεπτών Έλεγχος διαστάσεων του φρεατίου Πριν από την εγκατάσταση του αγωγού καυσαερίων Ελέγξτε, αν το φρεάτιο διάθετει τις επιτρεπόμενες διαστάσεις για την προβλεπόμενη επιμέρους περίπτωση. Αν οι διαστάσεις a min ή D min είναι μικρότερες από το επιτρεπόμενο, δεν επιτρέπεται η εγκατάσταση. Δεν επιτρέπεται υπέρβαση των μέγιστων διαστάσεων φρεατίου, διαφορετικά δεν είναι πλέον δυνατή η στερέωση του εξαρτήματος καυσαερίων μέσα στο φρεάτιο Κατασκευαστικές ιδιότητες του φρεατίου Aγωγός καυσαερίων στο φρεάτιο ως μονός σωλήνας (B 22 ) (εικόνα 10, εικόνα 11) Ο χώρος τοποθέτησης πρέπει να διαθέτει ένα άνοιγμα σε ανοιχτό χώρο με ελεύθερη διατομή 150 cm 2 ή δύο ανοίγματα με ελεύθερη διατομή 75 cm 2 το καθένα. Ο αγωγός καυσαερίων πρέπει να αερίζεται από πίσω εντός του φρεατίου σε όλο του το μήκος. Τα ανοίγματα εισόδου του πίσω αερισμού (τουλάχιστον 75 cm 2 ) πρέπει να βρίσκονται στο σημείο τοποθέτησης της εγκατάστασης καύσης και να είναι καλυμμένα με πλέγμα αερισμού. Σχ. 3 Ορθογώνια διατομή Εξαρτήματα συστήματος καυσαερίων a min a max Ø 80 mm 120 mm 300 mm Πίν. 6 Σχ. 4 Στρόγγυλη διατομή Εξαρτήματα συστήματος καυσαερίων D min D max Ø 80 mm 140 mm 300 mm Πίν Καθαρισμός υπαρχόντων φρεατίων και καπνοδόχων Αγωγός απαγωγής καυσαερίων στο φρεάτιο με οπίσθιο αερισμό Αν η απαγωγή καυσαερίων βρίσκεται σε ένα φρεάτιο με οπίσθιο αερισμό (Σχ. 10 και Σχ. 11 στη Σελίδα 14), δεν απαιτείται καθαρισμός.

8 8 Διαστάσεις εγκατάστασης (σε mm) 4 Διαστάσεις εγκατάστασης (σε mm) 4.1 Οριζόντια σύνδεση αγωγού καυσαερίων Για την απορροή του συμπυκνώματος: Τοποθετήστε τον οριζόντιο αγωγό καυσαερίων με κλίση 3 (= 5,2 %, 5,2 cm ανά μέτρο) στην κατεύθυνση ροής των καυσαερίων. Η οριζόντια σύνδεση αγωγού καυσαερίων χρησιμοποιείται σε: απαγωγή καυσαερίων σε φρεάτιο κατά B 22x οριζόντια απαγωγή καυσαερίων κατά C 12x, C 32x 2 Ø Ø 80 Ø O Σχ. 5 Ø 80 mm [1] Προσαρμοστικό σύνδεσης Ø 80 mm με παροχή αέρα καύσης [2] Γωνία 90

9 Διαστάσεις εγκατάστασης (σε mm) ,2 % K S O Σχ. 6 Ø 80/125 mm [1] Κεκαμμένος σωλήνας σύνδεσης 90 Ø 80/125 mm με ανοίγματα μέτρησης Πίν. 8 S K Εξαρτήματα συστήματος καυσαερίων Ø 80 mm Εξαρτήματα συστήματος καυσαερίων Ø 80/125 mm cm 110 mm 155 mm cm 115 mm 160 mm cm 120 mm 165 mm cm 125 mm 170 mm

10 10 Διαστάσεις εγκατάστασης (σε mm) ,2 % S K O Σχ. 7 Ø 60/100 mm [1] Κεκαμμένος σωλήνας σύνδεσης 90 Ø 60/100 mm με ανοίγματα μέτρησης Πίν. 9 S K Εξαρτήματα συστήματος καυσαερίων Ø 60/100 mm cm 130 mm cm 135 mm cm 140 mm cm 145 mm

11 Διαστάσεις εγκατάστασης (σε mm) Κάθετη σύνδεση αγωγού καυσαερίων O Σχ. 8 Ταράτσα [1] Κάθετο εξάρτημα καυσαερίων (Ø 60/100 mm ή Ø 80/125 mm) [2] Προέκταση (Ø 60/100 mm ή Ø 80/125 mm) [3] Κάθετο προσαρμοστικό σύνδεσης (Ø 60/100 mm ή Ø 80/ 125 mm) με ανοίγματα μέτρησης

12 12 Διαστάσεις εγκατάστασης (σε mm) O Σχ. 9 Κεκλιμένη στέγη [1] Κάθετο εξάρτημα καυσαερίων (Ø 60/100 mm ή Ø 80/125 mm) [2] Προέκταση (Ø 60/100 mm ή Ø 80/125 mm) [3] Κάθετο προσαρμοστικό σύνδεσης (Ø 60/100 mm ή Ø 80/ 125 mm) με ανοίγματα μέτρησης

13 Μήκη αγωγών καυσαερίων 13 5 Μήκη αγωγών καυσαερίων 5.1 Επιλογή βαθμίδας ανεμιστήρα για απαγωγή καυσαερίων κατά B 22 1 x 90 = 2 x L w 1) + L S L max Βαθμίδα ανεμιστήρα ή ή ή ή ή Πίν. 10 Μήκη αγωγών καυσαερίων και βαθμίδα ανεμιστήρα για απαγωγή καυσαερίων κατά B 22 1) L w = έως 1800 mm ΕΙΔΟΠΟΙΗΣΗ: Κακή καύση σε περίπτωση λανθασμένης προσαρμογής της απαγωγής καυσαερίων. Χρησιμοποιήστε στραγγαλιστική ροδέλα με Ø 110 mm (Αρ. παρ.: ).

14 14 Μήκη αγωγών καυσαερίων Ø80 LS Ø80 LS 1) 1) Ø80 Ø80 L W Σχ O L W O Σχ. 11 [1) ] Η γωνία 90 στο λέβητα και η γωνία στήριξης στο φρεάτιο δεν έχουν ληφθεί υπόψη στα μέγιστα μήκη.

15 Μήκη αγωγών καυσαερίων Επιλογή βαθμίδας ανεμιστήρα σε οριζόντια απαγωγή καυσαερίων Απαγωγή καυσαερίων 80/125 mm 1 x 90 = 2 x L w L max Βαθμίδα ανεμιστήρα ή ή ή ή ή Πίν. 11 Μήκη αγωγών καυσαερίων και βαθμίδα ανεμιστήρα σε οριζόντια απαγωγή καυσαερίων L W L W 5,2 % 5,2 % Ø80/125 Ø80/ Σχ. 12 Απαγωγή καυσαερίων κατά C 12x Σχ. 13 Απαγωγή καυσαερίων κατά C 32x Η γωνία 90 στο λέβητα έχει ήδη ληφθεί υπόψη στα μέγιστα μήκη.

16 16 Μήκη αγωγών καυσαερίων Απαγωγή καυσαερίων 60/100 mm 1 x 90 = 2 x L w L max Βαθμίδα ανεμιστήρα ή ή ή Πίν. 12 Μήκη αγωγών καυσαερίων και βαθμίδα ανεμιστήρα σε οριζόντια απαγωγή καυσαερίων L W L W 5,2 % 5,2 % Ø60/100 Ø60/ Σχ. 14 Απαγωγή καυσαερίων κατά C 12x O Σχ. 15 Απαγωγή καυσαερίων κατά C 32x Η γωνία 90 στο λέβητα έχει ήδη ληφθεί υπόψη στα μέγιστα μήκη.

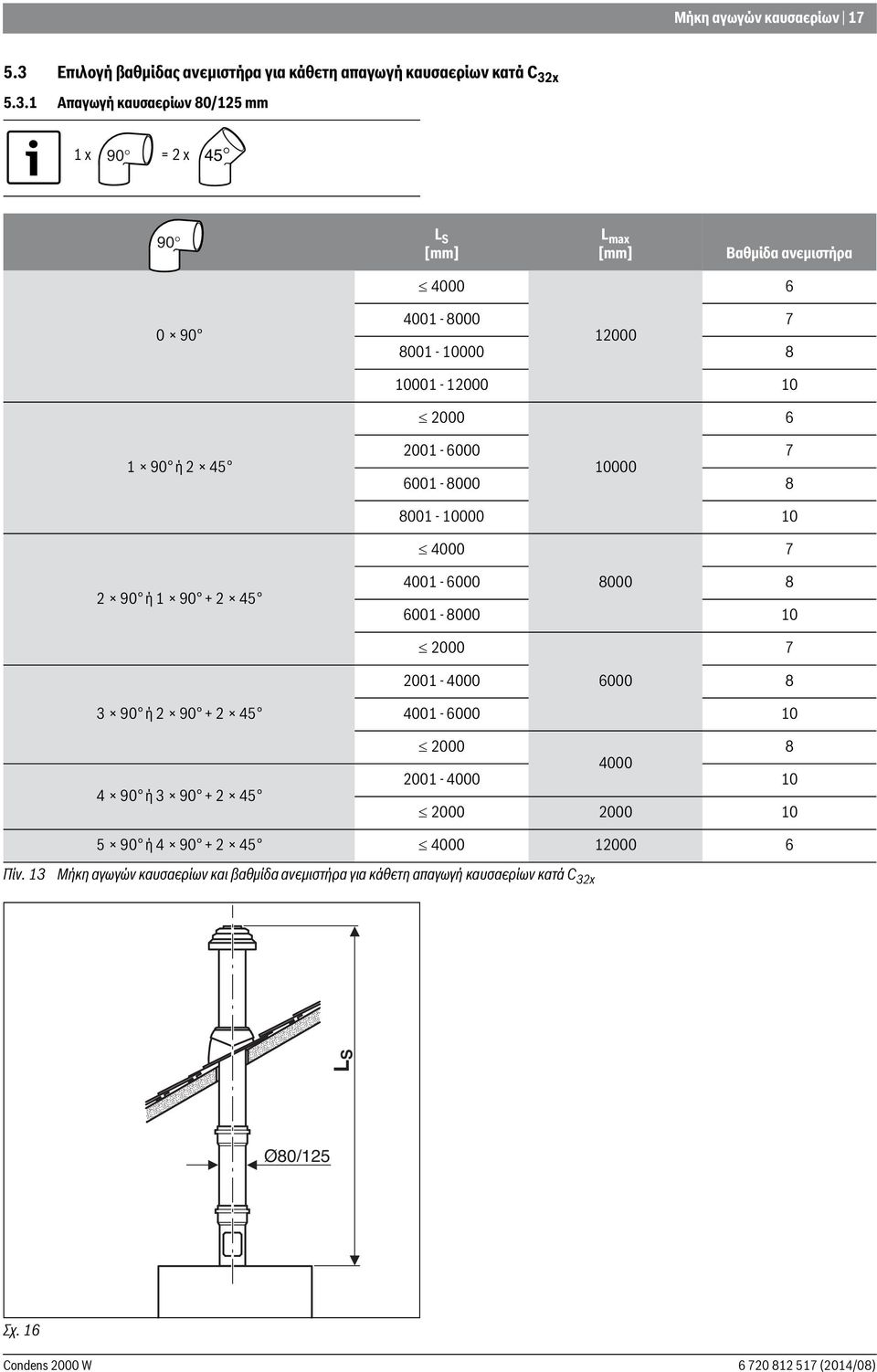

17 Μήκη αγωγών καυσαερίων Επιλογή βαθμίδας ανεμιστήρα για κάθετη απαγωγή καυσαερίων κατά C 32x Απαγωγή καυσαερίων 80/125 mm 1 x 90 = 2 x L S L max Βαθμίδα ανεμιστήρα ή ή ή ή ή Πίν. 13 Μήκη αγωγών καυσαερίων και βαθμίδα ανεμιστήρα για κάθετη απαγωγή καυσαερίων κατά C 32x LS Ø80/125 Σχ. 16

18 18 Μήκη αγωγών καυσαερίων Απαγωγή καυσαερίων 60/100 mm 1 x 90 = 2 x LS L max Βαθμίδα ανεμιστήρα ή ή Πίν ή Μήκη αγωγών καυσαερίων και βαθμίδα ανεμιστήρα για κάθετη απαγωγή καυσαερίων κατά C 32x LS Ø60/100 Σχ. 17

19 Μήκη αγωγών καυσαερίων Επιλογή βαθμίδας ανεμιστήρα για τύπο απαγωγής καυσαερίων C 52, C82 (απαγωγή καυσαερίων 80/80 mm) 1 x 90 = 2 x 45 L max = L A + L V L max Βαθμίδα ανεμιστήρα Πίν. 15 Μήκη αγωγών καυσαερίων και βαθμίδα ανεμιστήρα για κάθετη απαγωγή καυσαερίων κατά C 52 Πίν. 16 L max = L A + L V L max Βαθμίδα ανεμιστήρα Μήκη αγωγών καυσαερίων και βαθμίδα ανεμιστήρα για οριζόντια απαγωγή καυσαερίων κατά C 52, C82 Πίν. 17 ισοδύναμο μήκος αγωγού L δ στον αγωγό καυσαερίων στο σωλήνα αέρα καύσης Γωνία 45 0,5 m 1,0 m Γωνία 90 1,0 m 2,0 m [1] Σύνδεση ξεχωριστού σωλήνα Ø 80/80 mm [2] Εκροή συμπυκνώματος Ø 80 mm [3] Κεκαμμένος σωλήνας 90 Ø 80 mm [4] Σωλήνας Ø 80 mm [5] Κάθετο εξάρτημα, Ø 80/125 mm [6] Τελικό τμήμα, Ø 80 mm [L A ] Μήκος αγωγού καυσαερίων [L V ] Μήκος σωλήνα αέρα καύσης 5 Ø80 LA L V O Σχ. 18 Απαγωγή καυσαερίων για C 52
