1 ΠΑΡΑΡΤΗΜΑ Ι ΕΙΔΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΓΙΑ ΤΗΝ ΦΩΤΟΒΟΛΤΑΪΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΑΔΑ: 6ΚΕ4ΟΛΠ9-46Ο ΑΔΑΜ: 19PROC Περιεχόμενα ΠΑΡΑΡΤΗΜΑ Ι ΕΙΔΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΓΙΑ ΤΗΝ ΦΩΤΟΒΟΛΤΑΪΚΗ ΕΓΚΑΤΑΣΤΑΣΗ 3 ΜΕΡΟΣ A - ΠΕΡΙΓΡΑΦΗ ΦΥΣΙΚΟΥ ΑΝΤΙΚΕΙΜΕΝΟΥ ΤΗΣ ΣΥΜΒΑΣΗΣ 3 1. Γενικά Αντικείμενο της Σύμβασης 3 2. Περιγραφή Θέσης Εγκατάστασης Στοιχεία θέσης εγκατάστασης Μετεωρολογικές Συνθήκες Βασικοί Ορισμοί Η/Μ Εξοπλισμού Συντομογραφίες Απαιτήσεις - Τεχνικές Προδιαγραφές βασικού Η/Μ εξοπλισμού & Εγκατάστασης Βασικές Απαιτήσεις σχεδιασμού Φ/Β Πλαίσια (PV Panels) Τεχνικές Προδιαγραφές Απαιτήσεις Εγκατάστασης Μεταλλικές Βάσεις Στήριξης Φ/Β πλαισίων Τεχνικές Προδιαγραφές Απαιτήσεις εγκατάστασης Μετατροπείς Ισχύος (inverters) DC/AC Τεχνικές Προδιαγραφές Απαιτήσεις Εγκατάστασης Πίνακες ελέγχου και προστασίας Συνεχούς Ρεύματος (DC) Δίκτυο Διανομής Συνεχούς Ρεύματος (DC) Τεχνικές Προδιαγραφές Απαιτήσεις Εγκατάστασης Πίνακες ελέγχου και προστασίας Εναλλασσόμενου Ρεύματος Χαμηλής Τάσης (AC) Δίκτυο Διανομής Εναλλασσόμενου Ρεύματος Χαμηλής Τάσης (AC) Οικίσκος Ελέγχου Φ/Β Σταθμού Γενικά Πεδίο Χ.Τ Γειώσεις, Εξωτερική Προστασία, Ισοδυναμικές Προστασίες του Συστήματος Γενική σχεδίαση Σύστημα Παρακολούθησης, εποπτείας, ελέγχου & συλλογής δεδομένων Φ/Β Παραγωγής Σύστημα Καταγραφής Απόδοσης & Λειτουργίας Ιnverters Μετεωρολογικός Σταθμός Μετεωρολογικά μεγέθη Προδιαγραφές Η/Υ τοπικού συστήματος εποπτείας και ελέγχου Σύνδεση με το εσωτερικό δίκτυο της ΔΕΑΥΑΒ σύμφωνα με προδιαγραφές ΔΕΔΔΗΕ Απαιτήσεις και τεχνικές προδιαγραφές Περιφερειακού Εξοπλισμού Σύστημα Συναγερμού Σύστημα Παρακολούθησης Κλειστού Κυκλώματος Τηλεόρασης (C.C.T.V.) Περιμετρικός Φωτισμός 31

2 2.6.4 Περίφραξη Πόρτες εισόδου Έλεγχοι ολοκλήρωσης για οριστική παραλαβή του Έργου Έλεγχος κατά την ολοκλήρωση της περιόδου Καλής Λειτουργίας Λειτουργία & Συντήρηση Φ/Β Σταθμού Προληπτική Συντήρηση και Λειτουργία Φ/Β Σταθμού Λειτουργία Φ/Β Σταθμού Συντήρηση Φ/Β Σταθμού Προληπτική Συντήρηση Εργασίες επισκευής βλαβών εκτός προγραμματισμένης συντήρησης Χρονοδιάγραμμα εκτέλεσης της Σύμβασης Υποπαράρτημα Ι Υποπαράρτημα Ι.2 - Εγγυημένα Μεγέθη Performance Ratio Υπολογισμός Performance Ratio Φ/Β Σταθμού για τις ανάγκες του Διαγωνισμού Παράγοντας Απωλειών Λόγω Σκίασης Απώλειες λόγω χαρακτηριστικών Φ/Β μονάδας Απώλειες λόγω επικαθήσεων & αιωρούμενων σωματιδίων στα Φ/Β πλαίσια Απωλειών Λόγω Διαφορών στα Χαρακτηριστικά των Φ/Β Πλαισίων (missmatch losses) Απώλειες λόγω Ηλεκτρικών απωλειών της καλωδίωσης DC Απώλειες λόγω Inverter DC/AC Απώλειες λόγω Ηλεκτρικών απωλειών της καλωδίωσης AC ΧΤ & ΜΤ Απώλειες λόγω Μ/Σ Απώλειες λόγω ιδιοκαταναλώσεων του Η/Μ εξοπλισμού του Φ/Β Σταθμού Παράγοντας Απωλειών Λόγω Υποβάθμισης των Φ/Β Πλαισίων Απώλειες λόγω διαθεσιμότητας Τρόπος Υπολογισμού του Performance Ratio Υπολογισμός Performance Ratio (PR') Φ/Β Σταθμού κατά την Περίοδο Λειτουργίας Υποπαράρτημα Ι ΥΠΟΠΑΡΑΡΤΗΜΑ IV - ΠΡΟΤΥΠΟ ΕΝΤΥΠΟ ΣΗΜΕΙΩΣΕΩΝ ΑΥΤΟΨΙΑΣ ΕΠΙΣΚΕΨΗΣ ΥΠΟΠΑΡΑΡΤΗΜΑ V ΣΤΟΙΧΕΙΑ ΑΠΟ ΤΗΝ ΔΕΥΑΒ ΠΡΟΣ ΤΟΥΣ ΥΠΟΨΗΦΙΟΥΣ 69 ΜΕΡΟΣ Β - ΟΙΚΟΝΟΜΙΚΟ ΑΝΤΙΚΕΙΜΕΝΟ ΤΗΣ ΣΥΜΒΑΣΗΣ 69 Σελίδα 2

3 ΠΑΡΑΡΤΗΜΑ Ι ΕΙΔΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΓΙΑ ΤΗΝ ΦΩΤΟΒΟΛΤΑΪΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΜΕΡΟΣ A - ΠΕΡΙΓΡΑΦΗ ΦΥΣΙΚΟΥ ΑΝΤΙΚΕΙΜΕΝΟΥ ΤΗΣ ΣΥΜΒΑΣΗΣ 1. Γενικά Αντικείμενο της Σύμβασης Αντικείμενο της σύμβασης αποτελεί η προμήθεια, εγκατάσταση, σύνδεση με το εσωτερικό Δίκτυο Χαμηλής Τάσης (Χ.Τ.) της Δ.Ε.Υ.Α.Β, θέση σε δοκιμαστική λειτουργία, θέση σε εμπορική ενός (1) διασυνδεδεμένου Φωτοβολταϊκού Σταθμού (net-metering) συνολικής ονομαστικής ισχύος 421,20 kw στη θέση "Αγρόκτημα Μακροχωρίου Α.Τ. 852" στις εγκαταστάσεις/περιβάλλοντα χώρο της Ε.Ε.Λ. της Δημοτικής Επιχείρησης Ύδρευσης Αποχέτευσης Βέροιας (Δ.Ε.Υ.Α.Β.). Η εγκατάσταση του Φ/Β Σταθμού εγκρίθηκε με την Απόφαση 128/2018 του Διοικητικού Συμβουλίου της ΔΕΥΑΒ σύμφωνα την οποία η κατασκευή φ/β συστήματος προβλέπεται σε ιδιόκτητο χώρο της Δ.Ε.Υ.Α.Β. με σκοπό την κάλυψη ιδίων αναγκών με την εγκατάσταση σταθερών φ/β συστημάτων και με εφαρμογή ενεργειακού συμψηφισμού (net-metering). Ως ενεργειακός συμψηφισμός νοείται ο συμψηφισμός της παραγόμενης από το φωτοβολταϊκό σύστημα ενέργειας με την καταναλισκόμενη στις εγκαταστάσεις του αυτοπαραγωγού σε συνεχή βάση, ενώ εκκαθάριση τυχόν πλεονασμάτων και συμψηφισμός αυτών ενεργειακά διενεργείται ανά τριετία. Στον ενεργειακό συμψηφισμό η παραγόμενη ενέργεια δεν είναι απαραίτητο να ταυτοχρονίζεται με την καταναλισκόμενη. Ο χώρος όπου έχει σχεδιαστεί η ανάπτυξη του Φ/Β από την Δ.Ε.Υ.Α.Β., είχε δεσμευτεί για την αξιοποίηση του προς αυτή τη χρήση. Η προμήθεια περιλαμβάνει όλα εκείνα τα υλικά και τις εργασίες που είναι απαραίτητες προκειμένου να μπορεί να τεθεί σε λειτουργία ο υπό προμήθεια Φ/Β Σταθμός. Επιπλέον περιλαμβάνει όλα εκείνα τα συνοδά έργα και εξοπλισμό που απαιτούνται προκειμένου να διασφαλιστεί η μακροχρόνια ομαλή λειτουργία της εγκατάστασης. Στην προμήθεια περιλαμβάνονται όλα τα μέρη που περιγράφονται στις τεχνικές προδιαγραφές και εκείνα που δεν περιγράφονται αν αποτελούν αναγκαία για τον Ανάδοχο προκειμένου να συνδεθεί ο Φ/Β σταθμός στο δίκτυο Μ.Τ. του ΔΕΔΔΗΕ. Ακόµη στις υποχρεώσεις του Αναδόχου περιλαµβάνεται και η παροχή ενός χρόνου εγγύησης καλής λειτουργίας τόσο για την απρόσκοπτη λειτουργία του εξοπλισµού όσο και η διασφάλιση της ελάχιστης ετήσιας ενεργειακής απόδοσης κάθε συστήµατος χωριστά. Στον χρόνο αυτό της εγγύησης καλή λειτουργίας περιλαμβάνεται και η συντήρηση της φωτοβολταϊκής εγκατάστασης (2 εξαμηνιαίες επισκέψεις για τακτική συντήρηση της φ/β εγκατάστασης) που περιλαµβάνει µεταξύ των άλλων και τον καθαρισµό τους δύο φορές το χρόνο. Απαραίτητος στόχος για την ομαλή ολοκλήρωση της σύμβασης είναι η επιτυχής σύνδεση του Φ/Β Σταθμού στο Δίκτυο. Ο Ανάδοχος είναι υπεύθυνος για την εκτέλεση των κύριων και συνοδών έργων όπως οι εργασίες διαµόρφωσης χώρου και προσβάσεων, ασφάλισης, εξοπλισµό προστασίας κατά ηλεκτροπληξίας ατόµων και εγκαταστάσεων, γειώσεων, αντικεραυνικής προστασίας κλπ και όποιας επιπλέον διαμόρφωσης κρίνει απαραίτητη ο συμμετέχων για να εφαρμόσει την προσφορά του. Ο Ανάδοχος είναι υποχρεωµένος να αξιολογήσει µε δική του πρωτοβουλία και ευθύνη τα χαρακτηριστικά στοιχεία της κάθε εγκατάστασης µε επίσκεψη επί τόπου, ώστε να έχει πλήρη εικόνα του κάθε χώρου όπου θα γίνει η εγκατάσταση του Φ/Β συστήματος και να είναι σε θέση να προχωρήσει στο σχεδιασµό του συστήµατος. Ο Ανάδοχος θα πρέπει να μεριμνήσει προκειμένου η προσφορά του να αποτελεί λειτουργική λύση και να δύναται να επιτευχθεί ο στόχος της παρούσας όπως περιγράφεται ανωτέρω. Η προσφορά του θα πρέπει να καλύπτει όλα τα τμήματα των τεχνικών προδιαγραφών τόσο για τις προδιαγραφές του εξοπλισμού όσο και για τον τρόπο τοποθέτησης και εγκατάστασης αυτού. Σελίδα 3

4 Ο Ανάδοχος αναλαμβάνει την υποχρέωση να ολοκληρώσει την προμήθεια κατά τρόπο άρτιο, έντεχνο και ασφαλή, με άριστη ποιότητα κατασκευής και να το αποπερατώσει και παραδώσει έτοιμο προς χρήση και λειτουργία, μέσα στις προβλεπόμενες προθεσμίες, και όλα αυτά σύμφωνα με τους όρους της παρούσας. Τα προσφερόμενα υλικά πρέπει να είναι σύμφωνα µε τις τεχνικές προδιαγραφές. Τα προσφερόμενα είδη θα πρέπει να είναι αναγνωρισμένα και εγκεκριμένα από τις κατασκευάστριες εταιρίες των μηχανημάτων στα οποία θα τοποθετηθούν, ως προς την λειτουργική αξιοπιστία τους και τις προδιαγραφές που καθορίζουν αυτές. Ο όρος αυτός θα αποδεικνύεται µε έγγραφο που θα αφορά τα προϊόντα αυτά, και θα προέρχεται από τις κατασκευάστριες εταιρίες των μηχανημάτων στα οποία θα τοποθετηθούν τα αναλώσιμα. Οι αναφερόμενες στη συνέχεια τεχνικές προδιαγραφές, συνιστούν τις ελάχιστες απαιτήσεις που πρέπει να έχουν τόσο τα επί μέρους στοιχεία των εγκαταστάσεων (Φ/Β στοιχεία, αντιστροφείς, στηρίγματα, πλαίσια, καλωδιώσεις, διατάξεις ασφαλείας κλπ) όσο και οι ίδιες οι εγκαταστάσεις στο σύνολό τους ώστε να παρέχουν ασφαλείς συνθήκες κατά τη λειτουργία και συντήρησή τους, ενώ παράλληλα θα πρέπει να ανταποκριθούν στις απαιτήσεις για βέλτιστη απόδοση κατά τη διάρκεια της οικονομικής τους εκμετάλλευσης. Οι απαιτήσεις των παραπάνω προδιαγραφών έχουν τεθεί σύμφωνα µε τους ισχύοντες εθνικούς, ευρωπαϊκούς και διεθνείς κανονισμούς. 2. Περιγραφή Θέσης Εγκατάστασης 2.1 Στοιχεία θέσης εγκατάστασης Η ανάπτυξη του Φ/Β σταθμού θα γίνει επί εδάφους στις εγκαταστάσεις Βιολογικού Καθαρισμού του ΕΕΛ Βέροιας, στην θέση "Αγρόκτημα Μακροχωρίου Α.Τ. 852", στο Δήμο Βέροιας της Περιφερειακής Ενότητας Ημαθίας. Ο Φ/Β σταθμός έχει αρχικά σχεδιαστεί να εγκατασταθεί εντός συνολικής διαθέσιμης έκτασης με εμβαδό m 2 που διακρίνεται στην ακόλουθη εικόνα: Σελίδα 4

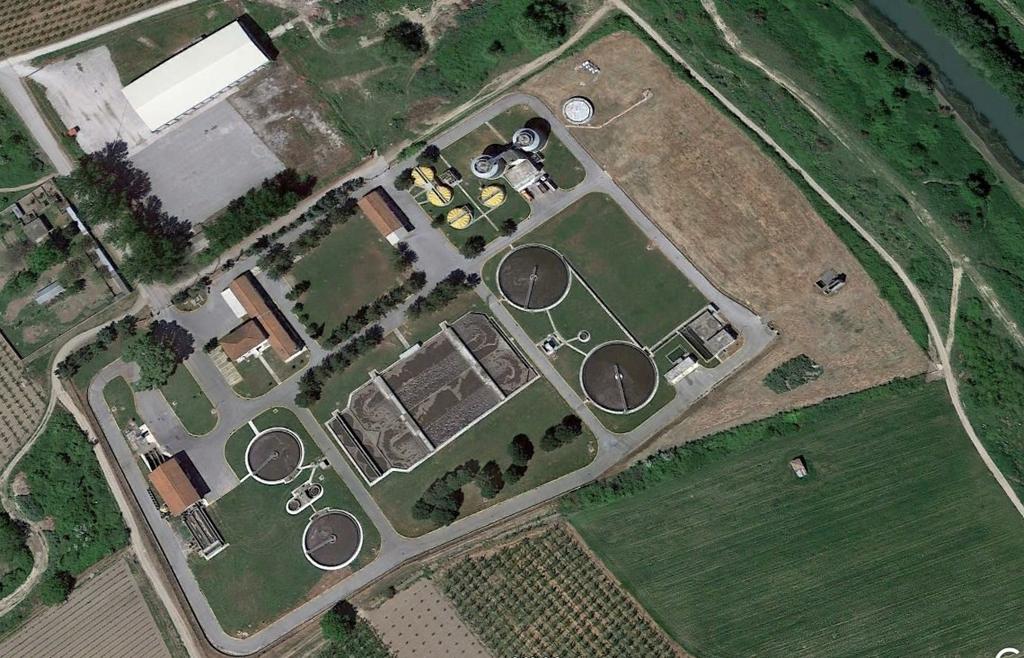

5 Εικόνα 1: Θέση χωροθέτησης Φ/Β συστήματος Εικόνα 2: Χώροι διαθέσιμοι για χωροθέτηση του Φ/Β από Ανάδοχο Οι γεωγραφικές συντεταγμένες του πολυγώνου παρατίθενται στον ακόλουθο πίνακα: Πίνακας 1 Συντεταγμένες οριοθέτησης α/α X Y Κ Κ Κ Κ Κ Κ Κ Κ Το σχέδιο σε μορφή CAD του χώρου ανάπτυξης με τους περιορισμούς τους (όπως αυτοί περιγράφονται ακολούθως) παραδίδονται στους συμμετέχοντες έπειτα από σχετική αίτηση του συμμετέχοντα προς την υπηρεσία. Σελίδα 5

6 2.2 Μετεωρολογικές Συνθήκες Το κλίμα της περιοχής είναι εύκρατο και εντάσσεται κλιματολογικά στον μεσογειακό τύπο κλίματος με ηλιόλουστες ημέρες ακόμα και κατά την διάρκεια του χειμώνα με βροχοπτώσεις να σημειώνονται κυρίως από τον Οκτώβριο έως και τον Απρίλιο. Τα κλιματολογικά στοιχεία θα πρέπει να ληφθούν υπόψη τόσο στην φάση του σχεδιασμού του φ/β σταθμού (ενεργειακή μελέτη) όσο και κατά λειτουργία του, έτσι ώστε να διασφαλιστεί η ακριβέστερη εκτίμηση αναφορικά με την απόδοση του έργου και το επαρκές επίπεδο ασφάλειας και αξιοπιστίας. Προκειμένου να εξεταστεί η βιωσιμότητα του έργου εξετάστηκαν δύο διαφορετικές πηγές μετεωρολογικών δεδομένων: α) Ωριαία δεδομένα από METEONORM β) Ωριαία δεδομένα από PVGIS Τα μετεωρολογικά δεδομένα που επιλέχθηκαν (METEONORM) για την ενεργειακή προσομοίωση, οι μ.ο. των οποίων παρουσιάζονται στον ακόλουθο πίνακα, είναι τα δυσμενέστερα από τις δύο υπό εξέταση πηγές. Τα δεδομένα θα παραδοθούν στους συμμετέχοντες, έπειτα από σχετική τους αίτηση, για τις ανάγκες της προσφοράς τους. Τιμές Πίνακας 2: Τιμές βασικών Παραμέτρων από METEONORM Global Irradiance Diffuse Temperature Wind Vel Μήνες kwh/m².mth kwh/m².mth C m/s Ιανουάριος Φεβρουάριος Μάρτιος Απρίλιος Μάιος Ιούνιος Ιούλιος Αύγουστος Σεπτέμβριος Οκτώβριος Νοέμβριος Δεκέμβριος Ετήσια Σελίδα 6

7 2.3 Βασικοί Ορισμοί Η/Μ Εξοπλισμού Συντομογραφίες Ορισμοί βασικών στοιχείων της εγκατάστασης: Φ/Β πλαίσιο ή Φ/Β γεννήτρια: Μετατροπέας Ισχύος ή Inverter ΑC/DC D.C. Καλώδια: A.C. Καλώδια: Κυτία διασύνδεσης: Η ενεργή επιφάνεια ενός επιμέρους τμήματος της εγκατάστασης για τη συλλογή της ηλιακής ακτινοβολίας και την μετατροπή της σε ηλεκτρισμό. Αποτελείται από ένα σύνολο κυψελών ηλεκτρικά συνδεδεμένα μεταξύ τους και τοποθετημένα σε προστατευτικό μεταλλικό πλαίσιο και περικλείεται από επιφάνειες κατάλληλων υλικών. Διάταξη ηλεκτρονικών και ηλεκτρικών στοιχείων τοποθετημένα σε ειδικό κιβώτιο με στόχο την μετατροπή του παραγόμενου από τα φ/β πλαίσια συνεχούς ηλεκτρικού ρεύματος σε εναλλασσόμενο. Οι καλωδιώσεις που χρησιμοποιούνται στο τμήμα παραγωγής Συνεχούς ρεύματος. Οι καλωδιώσεις που χρησιμοποιούνται στο τμήμα μεταφοράς Εναλλασσόμενου ρεύματος. Στεγανές διατάξεις για τη διασύνδεση καλωδίων. Πίνακες: Στεγανά μεταλλικά συνήθως κιβώτια, για την τοποθέτηση και προστασία διατάξεων ελέγχου και προστασίας του συστήματος. Βάσεις Φ/Β: Σύνολο μεταλλικών στοιχείων σε μορφή πλαισίου για την ενσωμάτωση των Φ/Β πλαισίων σε ενιαίες επιφάνειες και τη στήριξή τους στη στέγη ή το δώμα. Φ/Β Σύστημα: Πλήρης και αυτόνομη μονάδα παραγωγής ηλεκτρικής ενέργειας που είναι εγκατεστημένη σε δώμα ή στέγη κτιρίου ή εγκατάστασης. Διασυνδεδεμένο Φ/Β σύστημα Στοιχειοσειρά (string): Μονάδα παραγωγής ηλεκτρικής ενέργειας που είναι διασυνδεδεμένη με το δίκτυο διανομής ηλεκτρικής ενέργειας του ΔΕΔΔΗΕ. Σύνολο Φ/Β πλαισίων ηλεκτρικά συνδεδεμένων σε σειρά. Συντομογραφίες: DC: ΕΝ: ΕΛΟΤ: Direct Current (Συνεχές Ρεύμα) European Norm (Ευρωπαϊκή οδηγία) Ελληνικός Οργανισμός Τυποποίησης Σελίδα 7

8 Ε.Ρ.: ΙΕC: ΙΡ: Μ/Σ: Μ.Τ.: Χ.Τ.: Σ.Α.Π.: Σ.Η.Ε: Σ.Ρ.: Φ/Β: ΡV: Εναλλασσόμενο Ρεύμα International Electrotechnical Commission International Protection Μετασχηματιστής Μέση Τάση Χαμηλή Τάση Σύστημα Αντικεραυνικής Προστασίας Σύστημα Ηλεκτρικής Ενέργειας Συνεχές Ρεύμα Φωτοβολταϊκό Photo Voltaic 2.4 Απαιτήσεις - Τεχνικές Προδιαγραφές βασικού Η/Μ εξοπλισμού & Εγκατάστασης Ο υπό προμήθεια βασικός Η/Μ εξοπλισμός για την σύνδεση του Φ/Β Σταθμού στο δίκτυο ΔΕΔΔΗΕ αποτελείται από: i. Φ/Β Πλαίσια (PV Panels) ii. Μεταλλικές Βάσεις Στήριξης Φ/Β Πλαισίων iii. Μετατροπείς ισχύος (Inverter) DC/AC iv. Πίνακες ελέγχου και προστασίας Συνεχούς Ρεύματος (DC) v. Δίκτυο Διανομής Συνεχούς Ρεύματος (DC) vi. Πίνακες ελέγχου και προστασίας Εναλλασσόμενου Ρεύματος Χαμηλής Τάσης (ΑC) vii. Δίκτυο Διανομής Εναλλασσόμενου Ρεύματος Χαμηλής Τάσης (AC) viii. Επέκταση ζυγού Χαμηλής Τάσης Υφιστάμενου Υποσταθμού ΔΕΥΑΒ. ix. Σύστημα Γείωσης και Ισοδυναμικής Προστασίας x. Σύστημα παρακολούθησης, εποπτείας, ελέγχου και συλλογής δεδομένων Φ/Β Παραγωγής. xi. Μετρητική διάταξη καταγραφής παραγωγής σύμφωνα με το σχετικό αναρτημένο στο διαδίκτυο ενημερωτικό σημείωμα του ΔΕΔΔΗΕ για φ/β εγκαταστάσεις αυτοπαραγωγών με σύνδεση στην Μ.Τ. xii. Οικίσκος Ελέχου και αποθήκευσης Spare Parts. Οι βασικές υπηρεσίες που θα πρέπει να καλύψει ο ανάδοχος είναι: i. Ο τελικός σχεδιασμός του Φ/Β Πάρκου σύμφωνα με την προσφορά του ii. Η Μεταφορά όλων των υλικών στην θέση εγκατάστασης iii. Η Τοποθέτηση/ εγκατάσταση όλων των υπό προμήθεια ειδών iv. Η διαμόρφωση του χώρου όπου αυτό απαιτείται για να μπορέσει να εφαρμόσει την προσφορά του. v. Η δοκιμή και θέση σε λειτουργία του Φ/Β Σταθμού vi. Η σύνδεση του Φ/Β Σταθμού με το εσωτερικό Δίκτυο της ΔΕΥΑΒ σύμφωνα με τις υποδείξεις του ΔΕΔΔΗΕ (Επέκταση Ζυγού ΧΤ απαραίτητος εξοπλισμός για σύνδεση Φ/Β ως net metering) vii. Η έκδοση όλων των απαιτούμενων αδειών για την νόμιμη σύνδεση του Φ/Β με το δίκτυο (άδεια εργασιών μικρής κλίμακας, ενημέρωση ΑΕΠΟ, γνωμοδοτήσεις αρχαιολογιών, κλπ). Σελίδα 8

9 viii. ix. Η Σύνταξη υποβολή Υπεύθυνης Δήλωσης Ηλεκτρολόγου που θα απαιτηθεί για την σύνδεση του Φ/Β Σταθμού σε όποιο στάδιο. Η εκπαίδευση του προσωπικού της ΔΕΥΑΒ Βασικές Απαιτήσεις σχεδιασμού Για την επιλογή του προσφερόμενου εξοπλισμού και τον τρόπο εγκατάστασης αυτού από κάθε υποψήφιο Ανάδοχο θα πρέπει να ληφθούν υπόψη και να ικανοποιούνται τα ακόλουθα: i. Η περίφραξη θα τοποθετηθεί στα όρια του γηπέδου όπως δίνονται σε απόλυτες συντεταγμένες σε ΕΓΣΑ 87. Όπου υπάρχει ήδη περίφραξη απομακρύνεται και τοποθετείται η προσφερόμενη. ii. iii. iv. Επιτρέπεται η απόκλιση από την ονομαστική (421,20kW) εγκατεστημένη ισχύ του Φ/Β Σταθμού με τον περιορισμό ότι η ελάχιστη αποδεκτή ισχύς δεν πρέπει να είναι μικρότερη από 421,00kW. Η εγκατεστημένη ισχύς είναι εκείνη που προκύπτει βάσει της αποδεκτής διαστασιολόγησης από λογισμικό του κατασκευαστή των Inverter DC/AC. Η συνολική προσφερόμενη ισχύς για λόγους που άπτονται της αντιμετώπισης μελλοντικών βλαβών (διορθωτική συντήρηση), θα πρέπει να είναι τουλάχιστον πέντε (5) kwp μεγαλύτερη από την προσφερόμενη εγκατεστημένη ισχύ του Φ/Β Σταθμού. Επιπλέον θα δοθούν δύο (2) Inverter ίδιου τύπου με τους προσφερόμενους σαν εφεδρεία. Οι αποστάσεις μεταξύ των προβολών των Φ/Β πλαισίων (δύο διαδοχικών βάσεων στον άξονα βορρά νότου) στο οριζόντιο επίπεδο θα πρέπει να είναι κατ ελάχιστο ίσες ή μεγαλύτερες από 2,5 φορές το καθαρό ύψος των Φ/Β πλαισίων (ανώτερο μείον κατώτερο σημείο Φ/Β πλαισίου συμβολίζεται με Ηm Στο σχέδιο που ακολουθεί) για την αποφυγή σκιάσεων επί των Φ/Β πλαισίων και όχι μικρότερη από 4,2 μέτρα. Στο ενδεικτικό σχέδιο που ακολουθεί η ζητούμενη απόσταση συμβολίζεται με Dr. Δηλαδή Dr = max ( 2.5 x Hm, 4,2 m). v. Για την τοποθέτηση του Oικίσκου Ελέγχου του Φ/Β Σταθμού θα διαμορφωθεί και θα διαστρωθεί με μπετόν καθαριότητας ορθογώνια βάση κατάλληλων διαστάσεων, οι οποία αποτελεί ζώνη απαγόρευσης οποιασδήποτε κατασκευής για λόγους ασφαλείας. Κεντροβαρικά θα τοποθετείται η βάση έδρασης του αντίστοιχου εξοπλισμού Οι ακριβείς διαστάσεις του ορθογωνίου περιγράφονται ακολούθως και δίνονται σε μορφή σχεδίου στους συμμετέχοντες έπειτα από σχετική αίτηση. Σελίδα 9

10 vi. Θα υπάρχει ένας Οικίσκος, ο Οικίσκος Ελέγχου. Ο Οικίσκος θα τοποθετηθεί στο κέντρο ενός ορθογωνίου διαστάσεων 5μ.x 10μ.. Η μεγάλη πλευρά του ορθογωνίου θα είναι παράλληλη στον άξονα Ανατολής - Δύσης. Το ορθογώνιο αυτό (σαν ενιαίο σύνολο) αποτελεί χώρο ασφαλείας περιμετρικά του Οικίσκου και θα πρέπει να τοποθετηθεί σε απόσταση τουλάχιστον πέντε μέτρα (5μ.) από την περίφραξη (οποιοδήποτε τμήμα του ορθογωνίου). 10m 5m 15m 26m Ο οικίσκος θα πρέπει να τοποθετηθεί στην βόρεια πλευρά του οικοπέδου. Στο σημείο που υποδεικνύεται. vii. Οι Inverters DC/AC θα τοποθετηθούν στο πίσω (βορεινό) μέρος των Μεταλλικών βάσεων των Φ/Β πλαισίων. viii. Να μην χωροθετηθούν Φ/Β πλαίσια στις ζώνες αποκλεισμού όπως αυτές δίνονται στα σχετικά σχέδια. ix. Στην αριστερή πλευρά του γηπέδου υπάρχουν φρεάτια καθώς σε βάθος 1μ. διέρχεται αγωγός. Δίνεται ζώνη αποκλεισμού εκσκαφής και οποιασδήποτε διάτρησης. Οι Μεταλλικές βάσεις Φ/Β που θα χωροθετηθούν στις θέσεις αυτές θα πρέπει να επιλεγεί επιφανειακός τρόπος στήριξης (π.χ τσιμεντοπέδιλα). x. Η πτώση τάσης στα D.C. καλώδια (από τα άκρα της στοιχειοσειράς έως την είσοδο του κάθε Αντιστροφέα Ισχύος) δεν πρέπει να είναι μεγαλύτερη από 1% της ονομαστικής (MPPT) σε συνθήκες πλήρους φορτίου και θερμοκρασίας 90 o C. Για τον υπολογισμό της πτώσης τάσης δίδεται σχετικός πίνακας με την αντίσταση των καλωδίων ανά διατομή σε θερμοκρασίες 90 o C. Για λόγους αξιολόγησης όλοι οι διαγωνιζόμενοι θα χρησιμοποιήσουν τις ίδιες τιμές. xi. Η πτώση τάσης στα A.C. καλώδια έως και την σύνδεση στον ζυγό ΧΤ του Υποσταθμού δεν πρέπει να είναι μεγαλύτερη από 1,5% της ονομαστικής σε συνθήκες πλήρους φορτίου για κάθε αντιστροφέα χωριστά. Για τον υπολογισμό της πτώσης τάσης δίδεται σχετικός πίνακας με την αντίσταση των καλωδίων ανά διατομή σε θερμοκρασίες 90 o C. Για λόγους αξιολόγησης όλοι οι διαγωνιζόμενοι θα χρησιμοποιήσουν τις ίδιες τιμές. Το κριτήριο της πτώσης τάσης στο AC θα πρέπει να ικανοποιείται για κάθε αντιστροφέα Ισχύος χωριστά. Δηλαδή σε περίπτωση Πτώσης τάσης στην Χαμηλή τάση έως τα Πεδία του Φ/Β Σταθμού ίσης με 0,8% και επιπλέον 0,75% έως τον μετρητή Netmetering, η αθροιστική πτώση τάσης δεν είναι αποδεκτή. Για την πτώση τάσης από τα όρια του Φ/Β έως τον μετρητή Νetmetering συνυπολογίζεται όλη παραγωγή ταυτόχρονα. xii. Κατά την τοποθέτηση των Φ/Β πλαισίων θα πρέπει να γίνει ταξινόμηση (Sorting) αυτών σύμφωνα με την μεθοδολογία που αναλύεται στην παρούσα Τεχνική Περιγραφή (βάσει του ρεύματος μέγιστου σημείου ισχύος (Imp) και παράλληλα με την τήρηση των υπόλοιπων κριτηρίων που τίθενται). Ο Ανάδοχος θα δεσμεύεται για αυτό ρητά με την προσφορά του αποδεχόμενος την μεθοδολογία που περιγράφεται στην παρούσα. Σελίδα 10

11 xiii. xiv. xv. Κάθε συστοιχία από Φ/Β πλαίσια (String) θα πρέπει να ολοκληρώνεται επί της ίδιας Μεταλλικής Βάσης Στήριξης και να δεν πρέπει να συνδεθούν μεταξύ τους ηλεκτρικά Φ/Β πλαίσια γειτονικών βάσεων. Οι στοιχειοσειρές θα πρέπει να οδεύουν επί των Μεταλλικών βάσεων των Φ/Β πλαισίων έως την είσοδο των Πινάκων DC όπου αυτό είναι δυνατό. Επί του εδάφους θα οδεύουν στοιχειοσειρές που δεν βρίσκονται στην ίδια μεταλλική βάση (ανατολής δύσης) όπου τοποθετείται ο πίνακας DC και οι Inverter DC/AC. Οι στοιχειοσειρές που οδεύουν αποκλειστικά στο πίσω μέρος των Μεταλλικών Βάσεων των Φ/Β πλαισίων θα πρέπει να είναι η ισχυρή πλειοψηφία. Επί του εδάφους δεν πρέπει να απαιτηθεί όδευση περισσοτέρων του 20% των στοιχειοσειρών αριθμητικά (όχι σαν μήκος καλωδίων). Οι χάνδακες αγωγών Χαμηλής Τάσης (Χ.Τ.) δεν θα διασταυρώνονται με χάνδακες οποιουδήποτε είδους αγωγού συνεχούς ρεύματος (D.C.) ή ασθενών ρευμάτων. Ειδικές απαιτήσεις από τον Διαγωνιζόμενο Η τεχνική προσφορά του Διαγωνιζόμενου θα πρέπει επί ποινή αποκλεισμού να περιλαμβάνει αναλυτικά τα κάτωθι: i. Σχέδια χωροθέτησης του προσφερόμενου εξοπλισμού και συγκεκριμένα a. Χωροθέτηση - γενική διάταξη (επί των σχεδίων που παραδίδονται στους συμμετέχοντες), b. ηλεκτρολογικά σχέδια (μονογραμμικό, γείωσης και ηλεκτρολογικής ανάπτυξης σε DC και AC). ii. Αναλυτικοί υπολογισμοί μήκους και πτώσεων τάσης καλωδίων (DC & AC σε ΧΤ). iii. Εκτύπωση της αποδεκτής διαστασιολόγησης των Inverter DC/AC με τα προσφερόμενα Φ/Β πλαίσια από λογισμικό της κατασκευάστριας εταιρίας των Inverter DC/AC. iv. Στατική μελέτη για κάθε μία από τις βάσεις έδρασης των εγκαταστάσεων που θα τοποθετηθούν δηλαδή για την ανωδομή των Μεταλλικών βάσεων Φ/Β, τον Οικίσκο Ελέγχου. Στην περίπτωση των βάσεων στήριξης Φ/Β μπορεί να γίνει δεκτή και Στατική μελέτη για την ανωδομή για κλίση μεγαλύτερη ή ίση της προσφερόμενης. Στατική μελέτη για μικρότερες κλίσεις δεν γίνεται δεκτή. v. Ενεργειακή μελέτη με έγκριτο λογισμικό (ενδεικτικά αναφέρονται τα PVSYST ή PVSOL). Θα πρέπει να έχουν ληφθεί υπόψη όλες οι απώλειες βάσει της προσφοράς του αναδόχου (π.χ. απώλειες καλωδιώσεων, σκιάσεων, επικαθίσεων κ.λ.π.). Η ενεργειακή μελέτη θα πρέπει να λάβει υπόψη όλες τις παραμέτρους που θα καθορίσουν το Performance Ratio που θα εγγυηθεί ο ανάδοχος. Για τις απώλειες της ενεργειακή μελέτης θα ληφθεί υπόψη το υποκεφάλαιο της παρούσης για τον υπολογισμό του Power Ratio και τα μετεωρολογικά δεδομένα που δίνονται στους διαγωνιζόμενους μετά από σχετική τους αίτηση. vi. Αναλυτικό σχεδιασμό γείωσης και αντικεραυνικής προστασίας με ανάλυση κινδύνου (risk assessment) σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ , για τις στάθμες προστασίας που ορίζονται στο ΕΛΟΤ ΕΝ vii. Πρόγραμμα Λειτουργίας & Συντήρησης (όπως ορίζεται στην παρούσα). Το πρόγραμμα δίνεται στα υποπαραρτήματα της παρούσας και ο ανάδοχος πρέπει με την προσφορά του να αποδέχεται την τήρηση του προγράμματος για τα έτη εγγύησης καλής λειτουργίας. viii. Εκτυπωμένο (pdf) αρχείο για το Project Management από έγκριτο λογισμικό του έργου λαμβάνοντας υπόψη τα στάδια του χρονοδιαγράμματος του Παραρτήματος Ι και του άρθρου 6.1 της Διακήρυξης. ix. Συμπληρωμένο φύλλο συμμόρφωσης του Υποπαραρτήματος της παρούσας. Σελίδα 11

12 Οι βασικές απαιτήσεις σχεδιασμού όπως περιεγράφηκαν ανωτέρω αποτελούν σημαντική παράμετρο σχεδιασμού που καθορίζει το προσφερόμενο είδος και ως εκ τούτου αποτελούν κριτήριο απόρριψης μιας προσφοράς. Η διαμόρφωση του χώρου εγκατάστασης είναι ευθύνη του Αναδόχου Φ/Β Πλαίσια (PV Panels) Τεχνικές Προδιαγραφές Οι παρακάτω προδιαγραφές καθορίζουν τις τεχνικές απαιτήσεις αναφορικά με τα Φ/Β Πλαίσια για την εγκατάσταση του Φ/Β Σταθμού. Τα Φ/Β Πλαίσια πρέπει να είναι αποκλειστικά επίπεδου τύπου, όχι συγκεντρωτικού τύπου, χωρίς χρήση ανακλαστήρων, κατόπτρων και συστημάτων αυτομάτου προσανατολισμού (trackers). Τα Φ/Β πλαίσια πρέπει να είναι ιδίου τύπου. Για τις ανάγκες του παρόντος, ως «ιδίου τύπου Φ/Β Πλαίσια» ορίζονται Φ/Β Πλαίσια με τα εξής χαρακτηριστικά: ίδιας τεχνολογίας (πολυκρυσταλλικού ή μονοκρυσταλλικού πυριτίου) ιδίου κατασκευαστή ίδιων ηλεκτρολογικών χαρακτηριστικών (τάση, ρεύμα, ισχύς) με τις ίδιες εξωτερικές διαστάσεις με τον ίδιο αριθμό Φ/Β κυψελών (cells), ίδιων διαστάσεων ανά μονάδα επιφάνειας, σε όμοια ηλεκτρολογική συνδεσμολογία μεταξύ τους στην ίδια σειρά, όπως προκύπτει από την επίσημη κατηγοριοποίηση του κατασκευαστή Κάθε Φ/Β πλαίσιο θα πρέπει να φέρει ευανάγνωστη πινακίδα η οποία θα είναι τοποθετημένη στην πίσω πλευρά του και η οποία θα αναφέρει τουλάχιστον τα παρακάτω χαρακτηριστικά: Τύπο και κατασκευαστή Μέγιστη ονομαστική ισχύ (P nominal) Τάση στην μέγιστη ονομαστική ισχύ (Vmp) Ένταση στη μέγιστη ονομαστική ισχύ (Imp) Ένταση βραχυκύκλωσης (Isc) Τάση ανοικτού κυκλώματος (Voc) Αριθμός σειράς παραγωγής (Serial Number) Ο Διεθνής οργανισμός και τα πρότυπα βάσει του οποίου γίνεται η πιστοποίηση του προϊόντος. Τα Φ/Β Πλαίσια που θα χρησιμοποιηθούν θα πρέπει να είναι τεχνολογίας μονοκρυσταλλικού ή πολυκρυσταλλικού πυριτίου, ίδιου τύπου και 72 κυψελών. Τα Φ/Β Πλαίσια πρέπει να πληρούν τις προδιαγραφές του διεθνούς οργανισμού πιστοποίησης International Electrotechnical Commission (IEC), IEC 61215:2005, IEC :2007, IEC :2007 ή ισοδύναμα. Τα Φ/Β πλαίσια πρέπει να συνοδεύονται από Εγγύηση Απόδοσης για περίοδο εικοσιπέντε (25) ετών. Τα Φ/Β πλαίσια πρέπει να συνοδεύονται από 12 ετή εργοστασιακή εγγύηση προϊόντος. Θα πρέπει να συνοδεύονται από εγγύηση απόδοσης διάρκειας 25 ετών με επιτρεπόμενη πτώση απόδοσης ισχύος το πολύ έως: 3,0% στο τέλος του 1 ου έτους, επιπλέον 0,65% ανά έτος, στο τέλος κάθε επόμενου έτους (από το 2 ο έτος έως το 25 ο ) συνολικά 18,0% στο τέλος του 25 ου έτους Σελίδα 12

13 της αρχικής ονομαστικής ισχύος όπως ορίζεται στο τεχνικό φυλλάδιο του κατασκευαστή και στις εγγυήσεις που συνοδεύουν το προϊόν. Τα Φ/Β πλαίσια σε περίπτωση βλάβης ή με το πέρας της διάρκειας ζωής τους να μπορούν να ανακυκλωθούν σε κέντρο ανακύκλωσης σύμφωνα με την οδηγία πλαίσιο για τα απόβλητα 2008/98/EC και την αναδιατύπωση οδηγίας αποβλήτων ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού και τον κανονισμό μεταφοράς αποβλήτων (1013/2006/EC). Επιπλέον τα Φ/Β πλαίσια πρέπει να διαθέτουν και να αναγράφεται στο τεχνικό φυλλάδιο του προϊόντος ή σε πιστοποιητικό ή έκθεση ανεξάρτητου φορέα που θα κατατεθεί στην φάση του διαγωνισμού, τα ακόλουθα: Αυξημένη μηχανική αντοχή σε φορτίο χιονιού 5400 Pa στην εμπρόσθια όψη και τουλάχιστον 2400 Pa για ανεμοπίεση Τεστ αλατονέφωσης ως προς το IEC 61701: 2011, First Edition, Severity 6, Salt Mist corrosion Testing of Photovoltaic (PV) Modules. Πιστοποίηση εκπλήρωσης του Ammonia Resistance Test σύμφωνα με το IEC 61716:2013 Πιστοποίηση Standard for Flat-Plate Photovoltaic Modules and Panels UL 1703 ή πιστοποιητικό τύπου «Fire Rating Class C». PID (Potential Induced Degradation) έκθεση δοκιμών (test report), για Φ/Β πάνελ του ίδιου κατασκευαστή, ίδιας τεχνολογίας, ίδιας σειράς (κωδικός ονόματος) και αριθμού κυψελών με τις εξής συνθήκες δοκιμής: Χρόνος: 600 ώρες Σχετική υγρασία: 85% Θετική και Αρνητική Πολικότητα ±1.000 V Θερμοκρασία: 85 ο C Η σχετική απώλεια Pmax στις 600 ώρες πρέπει να είναι μικρότερη από 2.5% Πιστοποιητικό ISO 9001 και ISO και ISO του εργοστασίου προέλευσης. Η μέγιστη επιτρεπτή τάση συστήματος (Maximum System Voltage) να είναι τουλάχιστον V. Η θερμοκρασία κανονικής λειτουργίας (NOCT) να μην υπερβαίνει τους 45 ο C με ανοχή θερμοκρασίας ±2 ο C. Ο Θερμοκρασιακός συντελεστής μείωσης της ισχύος Pmax [%/ ο C] να είναι μικρότερος ή ίσος σε απόλυτη τιμή από 0,40 %/ ο C. Το μεταλλικό πλαίσιο του φ/β πρέπει να είναι ανοδιωμένο. Το κυτίο σύνδεσης (junction box) να έχει τουλάχιστον τα χαρακτηριστικά IP67 και πιστοποίηση DIN V VDEV ή ισότιμη και να διαθέτει τουλάχιστον τρεις διόδους. Το κυτίο σύνδεσης να είναι συνδεδεμένο με καλώδια πιστοποιημένα κατά IEC κλάσης 5 (DIN VDE 0295) με ακροδέκτες. Επιπλέον αυτών απαιτείται: πιστοποίηση ή δεσμευτική δήλωση του κατασκευαστή ότι όλα τα Φ/Β πλαίσια ελέγχονται κατά την παραγωγική διαδικασία με τη χρήση EL System Test (Electroluminescence). Να υπάρχει εγχειρίδιο σωστής εγκατάστασης και να προσκομιστεί. Να υπάρχει προσημειωμένη κατάλληλη θέση τοποθέτησης γείωσης του αλουμινένιου πλαισίου, για λόγους προστασίας και να επιδεικνύεται σε τεχνικό εγχειρίδιο ή εγχειρίδιο εγκατάστασης. Σελίδα 13

14 Απαιτήσεις Εγκατάστασης Καθότι τα ηλεκτρολογικά χαρακτηριστικά των φ/β πλαισίων παρουσιάζουν αποκλίσεις μεταξύ τους (mismatches) & προκειμένου να επιτευχθεί η μέγιστη δυνατή ετήσια παραγωγή ηλεκτρικού ρεύματος θα πρέπει ο Ανάδοχος, πριν προχωρήσει στην εγκατάσταση των φ/β πλαισίων, να προβεί σε ταξινόμηση (sorting) των φ/β πλαισίων: Η ταξινόμηση των φ/β πλαισίων θα γίνεται ανά ομάδες συνολικής ισχύος ίσης με το άθροισμα της ισχύος που χρειάζονται δύο inverters DC/AC, σύμφωνα με την διαστασιολόγηση που έχει προταθεί (π.χ. αν έχουν επιλεγεί inverters ισχύος DC/AC 70,00 kw τότε οι ομάδες για την ταξινόμηση θα είναι περίπου των 140 kw). Οι μετρήσεις των ηλεκτρολογικών χαρακτηριστικών που θα χρησιμοποιηθούν είναι αυτές που καταγράφονται προκύψει στα Flash Reports του κατασκευαστή. H μέγιστη διαφορά των τιμών ρεύματος στα υπό ταξινόμηση φ/β πλαίσια δεν θα πρέπει να ξεπερνάει τα 0,02 Α στο μέγιστο σημείο λειτουργίας (Ιmp min Imp max 0,02 jka). Η διαφορά μεταξύ της μέγιστης και ελάχιστης καταγεγραμμένης τιμής τάσης στο σημείο μέγιστης ισχύος (Pmax) για κάθε ανεξάρτητη στοιχειοσειρά που συνδέεται στο ίδιο MPPT του Inverter DC/AC δεν θα πρέπει να ξεπερνάει τα 3,0 Volt. Κατά την εγκατάσταση των φ/β πλαισίων θα πρέπει να τηρούνται στο απόλυτο τα ακόλουθα: Ο Ανάδοχος θα πρέπει να φροντίζει ώστε το προσωπικό του να λαμβάνει και να τηρεί όλες τις απαραίτητες προφυλάξεις και μέτρα ασφαλείας επιτάσσει η Ελληνική Νομοθεσία και οι Τεχνικοί Κανονισμοί Ασφαλούς Εργασίας για την εργασία υπό τάση καθώς κάθε μεμονωμένο φ/β πλαίσιο δύναται να παράξει τάση άνω των 45,00 Volt Σ.Ρ. όταν εκτεθεί σε ηλιακή ακτινοβολία (ακόμα και χωρίς να λειτουργεί η εγκατάσταση). Πριν την εκτέλεση ηλεκτρολογικών συνδέσεων θα πρέπει να ελέγχεται οπτικά η καλή κατάσταση των καλωδίων των φ/β πλαισίων. Τα φ/β πλαίσια κατά την μεταφορά τους από την προστατευτική συσκευασία του κατασκευή προς τις μεταλλικές βάσεις εγκατάστασης θα πρέπει να συγκρατούνται από το μεταλλικό τους πλαίσιο, όχι από τα καλώδια τους ή από το κυτίο διασύνδεσης. Τα φ/β πλαίσια δεν θα πρέπει να υπόκεινται σε κανενός είδους κάμψη, στρέψη ή άλλη καταπόνηση ενάντια στις οδηγίες του κατασκευαστή και το εγχειρίδιο καλής εγκατάστασης. Απαγορεύεται αυστηρώς η βάδιση, στήριξη και εν γένει μη προβλεπόμενη εφαρμογή φόρτισης επί της προστατευτικής επιφάνειας των φ/β πλαισίων. Τα φ/β πλαίσια δεν θα πρέπει να μαρκάρονται με αιχμηρά αντικείμενα. Μεταξύ των φ/β πλαισίων θα πρέπει να υπάρχει διαθέσιμη ελάχιστη απόσταση ίση με δέκα (10) χιλιοστά (mm) προκειμένου μπορεί να εξυπηρετηθεί η θερμική διαστολή τους. Ο τρόπος εγκατάστασης των φ/β πλαισίων θα πρέπει να ακολουθεί τις οδηγίες του κατασκευαστή αναφορικά με την στήριξη τους στις μεταλλικές βάσεις στήριξης. Οι ενδιάμεσοι σύνδεσμοι στήριξης (clamps) των φ/β πλαισίων θα πρέπει να είναι, σε είδος και αριθμό, κατάλληλοι για την στήριξη των φ/β πλαισίων και να τοποθετούνται εντός του εύρους που ορίζεται σύμφωνα με το εγχειρίδιο εγκατάστασης του κατασκευαστή. Σελίδα 14

15 2.4.3 Μεταλλικές Βάσεις Στήριξης Φ/Β πλαισίων Τεχνικές Προδιαγραφές Θα εγκατασταθούν μεταλλικές βάσεις στήριξης των φ/β πλαισίων υπό σταθερή κλίση, οι οποίες θα θεμελιωθούν στο έδαφος με την μέθοδο είτε: της πασσαλόμπηξης (θεμελίωση με πάσσαλο) της γεώβιδας, με προκατασκευασμένα αντίβαρα από οπλισμένο σκυρόδεμα (τσιμεντοπέδιλα). Ο τρόπος στήριξης που θα επιλεγεί από τον ανάδοχο, θα τεκμηριώνεται στην προσφορά του με σχετική στατική μελέτη που θα κατατεθεί, λαμβάνοντας υπόψη τις συνθήκες του εδάφους τόσο από επιτόπια αυτοψία όσο και από Pull out test σε περίπτωση πασσαλόμπηξης ή γεώβιδας. Ο ανάδοχος υποχρεούται να φέρει στατική μελέτη για τσιμεντοπέδιλα σε κάθε περίπτωση προκειμένου να εφαρμοστεί κατά τόπους σε περίπτωση αδυναμίας διαφορετικής έδρασης στην πράξη. Κατά την φάση της κατασκευής και των δοκιμαστικών ελέγχων πριν την έναρξη των εργασιών και σε περίπτωση αδυναμία στήριξης σύμφωνα με τον προβλεπόμενο τρόπο που δηλώθηκε ο ανάδοχος θα είναι αποκλειστικός υπεύθυνος αλλαγής του τρόπου στήριξης και σε καμία περίπτωση δεν δύναται να τροποποιηθεί το χρονοδιάγραμμα του έργου και οι ποινικές ρήτρες μη τήρησης αυτού. Οι Μεταλλικές Βάσεις Στήριξης των Φ/Β Πλαισίων θα πρέπει να είναι είτε από αλουμίνιο είτε/και από χαλύβδινα στοιχεία, γαλβανισμένα εν θερμώ και να φέρουν βεβαίωση του κατασκευαστή ότι διαθέτουν 20 έτη εγγύηση προϊόντος. Η επιλογή των υλικών θα διασφαλίζει την προστασία της κατασκευής από ηλεκτροχημικά φαινόμενα. Στην περίπτωση χρήσης διαφορετικών υλικών τα οποία θα έρχονται σε επαφή, θα πρέπει αυτά να είναι κατάλληλα για να αποφεύγεται η διάβρωση ή να χρησιμοποιείται υλικό παρεμβύσματος. Οι Μεταλλικές Βάσεις Στήριξης θα πρέπει να είναι έτσι σχεδιασμένες ώστε η ελάχιστη απόσταση των Φ/Β Πλαισίων από το έδαφος δε θα είναι μικρότερη από 0,5m, το συνολικό ύψος της εγκατάστασης δε θα ξεπερνάει τα δυόμισι μέτρα (2,5m) και η κλίση των Φ/Β Πλαισίων ως προς το οριζόντιο επίπεδο θα πρέπει να είναι 25 ο, με επιτρεπόμενη απόκλιση κατά την εγκατάσταση ±1 o. Η διαστασιολόγηση του ανωτέρω στατικού φορέα θα γίνει μετά από στατική μελέτη που θα ακολουθεί τις κείμενες διατάξεις, τους ισχύοντες κανονισμούς και τους κατά περίπτωση εφαρμοζόμενους Ευρωκώδικες. Συγκεκριμένα, για την μελέτη των συστημάτων στήριξης κατ ελάχιστο και όχι περιοριστικά θα πρέπει να θεωρηθούν τα μόνιμα φορτία, οι θερμοκρασιακές μεταβολές, το φορτίο χιονιού και το φορτίο ανέμου σύμφωνα με τους ΕΥΡΩΚΩΔΙΚΕΣ. Επίσης θα πρέπει στη φάση του σχεδιασμού και της εγκατάστασης των συστημάτων στήριξης και των Φ/Β Πλαισίων να ληφθεί μέριμνα για τη συμβατότητα των διαφόρων υλικών του εξοπλισμού αυτού (Φ/Β Πλαίσια, συστήματα στήριξης, μηχανικές συνδέσεις μεταξύ τους, κλπ) ώστε να μην εμφανίζονται ηλεκτροχημικές διαβρώσεις καθώς και τη χρήση κατάλληλων υλικών, όπου αυτό είναι απαραίτητο, για την αποφυγή τέτοιων προβλημάτων (χρήση διμεταλλικών επαφών, κ.λ.π.). Όλες οι συνδέσεις, όπως κοχλίες, περικόχλια κ.λ.π.., πρέπει να είναι από ανοξείδωτο χάλυβα Απαιτήσεις εγκατάστασης Η θεμελίωση των συστοιχιών των Φ/Β πλαισίων θα γίνει σύμφωνα με τις απαιτήσεις σχεδιασμού της εγκατάστασης και θα πρέπει να φέρει επαρκώς όλα τα φορτία της ανωδομής για όλη την διάρκεια ζωής του φ/β σταθμού. Η αρχική θέση των συστοιχιών και η γωνία κλίσης δεν πρέπει σε καμία περίπτωση να Σελίδα 15

16 διαφοροποιηθεί από την αρχική εγκατάσταση του Φ/Β Σταθμού και κατά συνέπεια καθίσταται υποχρεωτική η μηδενική καθίζηση της θεμελίωσης των συστοιχιών. Η εγκατάστασή των Φ/Β πλαισίων θα γίνει με την βοήθεια ειδικών συγκρατητών (clamps) επιτυγχάνοντας την τέλεια προσαρμογή των πλαισίων με την μεταλλική κατασκευή. Οι ροπές σύσφιξης θα πρέπει να είναι σύμφωνες με τις τιμές που ορίζει ο κατασκευαστής των βάσεων στήριξης Μετατροπείς Ισχύος (inverters) DC/AC Τεχνικές Προδιαγραφές Οι παρακάτω προδιαγραφές καθορίζουν τις τεχνικές απαιτήσεις αναφορικά με τους Μετατροπείς Ισχύος DC/AC (Inverters). Οι DC/AC Inverters είναι υπεύθυνοι για την μετατροπή του συνεχούς ρεύματος σε εναλλασσόμενο και την επιλογή του σημείου μεγιστοποίησης της ισχύος (λειτουργία MPPΤ). Οι Inverters που θα εγκατασταθούν θα πρέπει πληρούν τις προδιαγραφές που ακολουθούν και να είναι συμβατοί με τα φ/β πλαίσια που θα προταθούν. Οι μετατροπείς ισχύος θα είναι μετατροπείς τοπολογίας στοιχειοσειράς (string inverters),όχι κεντρικού αντιστροφέα (Central Inverters), ιδίου τύπου, ισχύος και χαρακτηριστικών. Ο προσφερόμενος αριθμός Inverters (εν λειτουργία) που θα συνδεθούν στο δίκτυο δεν θα πρέπει να είναι μικρότερος από πέντε (5) και να μην ξεπερνά τους εννέα (9). Το άθροισμα της AC ισχύος εξόδου του συνόλου των εν λειτουργία inverters DC/AC να είναι μεγαλύτερη ή ίση με 421,20 kva και σε κάθε περίπτωση μεγαλύτερη από την ονομαστική εγκατεστημένη ισχύ των Φ/Β πλαισίων που προσφέρει ο ανάδοχος λαμβάνοντας υπόψη όμως και την απόδοση των αντιστροφέων. Θα πρέπει να προσφερθούν επιπλέον δύο (2) Inverter DC/AC για λόγους διαθεσιμότητας, οι οποίοι και θα διατηρούνται στον οικίσκο Ελέγχου και οι οποίοι θα είναι καθόλα όμοιοι με τους εν λειτουργία Inverter DC/AC Αθροιστικά οι εν λειτουργία Inverters DC/AC θα πρέπει να διαθέτουν στο σύνολο τουλάχιστον είκοσι τέσσερα (24) ΜΡΡΤ με δυνατότητα παράλληλης σύνδεσης τους τoυλάχιστον ανά (3). Ο κάθε μετατροπέας Ισχύος DC/AC θα πρέπει να πληροί τις ακόλουθες προδιαγραφές: Ο κάθε μετατροπέας να είναι τριφασικός, με ονομαστική τάση λειτουργίας 400V AC. Ο Ευρωπαϊκός βαθμός απόδοσης του κάθε μετατροπέα να μην είναι μικρότερος του 98,00%. Ο μέγιστος βαθμός απόδοσης του κάθε μετατροπέα να μην είναι μικρότερος του 98,2%. Να υπάρχει εγγύηση υλικού και προϊόντος για τουλάχιστον 5 χρόνια καθώς και επέκτασης της εγγύησης για άλλα 5 χρόνια από τον ανάδοχο. Να υπάρχει προστασία πολικότητας σε κάθε είσοδο DC. Να διαθέτει προστασία τουλάχιστον IP 65. Να έχει την δυνατότητα να παράγει το 100% της ονομαστικής ισχύος εξόδου τους σε θερμοκρασία περιβάλλοντος 40 C, χωρίς περιορισμό μείωσης ισχύος λόγω υψηλής θερμοκρασίας (Temperature Derating). Να υπάρχει εγχειρίδιο σωστής εγκατάστασης και λειτουργίας και να προσκομιστεί. Να διαθέτει δυνατότητα ενσύρματης (θύρες RS232 ή/και RS485 ή/και RJ45) ή ασύρματης (Wi-fi) ή Bluetooth επικοινωνίας. Να είναι συμβατός με το ελληνικό δίκτυο ηλεκτρικής ενέργειας (3Φ-50Hz-400/230volt) και τις τεχνικές προδιαγραφές του Διαχειριστή του Δικτύου για τη σύνδεση των Φ/Β σταθμών και συγκεκριμένα: Σελίδα 16

17 o Να έχει σύστημα προστασίας από νησιδοποίηση, κατά DIN VDE (απαιτείται υπεύθυνη δήλωση). o Το εύρος λειτουργίας των inverters αναφορικά με την τάση εξόδου να είναι τουλάχιστον 340V V, 50Hz. o Να υπάρχει η δυνατότητα ρύθμισης των ορίων τάσεως και συχνότητας στην έξοδο του μετατροπέα, τα οποία σε καμία περίπτωση δεν θα πρέπει να υπερβαίνουν για την τάση το +15% έως -20% της ονομαστικής τάσης, ενώ για την συχνότητα τα +/- 0,5 Hz. o Η ολική αρμονική παραμόρφωση (ΤΗD) του ρεύματος του μετατροπέα δεν θα πρέπει να υπερβαίνει το 3%. o Εφόσον ο κάθε μετατροπέας δε διαθέτει μετασχηματιστή απομόνωσης η έγχυση του συνεχούς ρεύματος (DC Current Injection) θα πρέπει να περιορίζεται στο 0,5% του ονομαστικού ρεύματος. o Να έχει την δυνατότητα υποστήριξης του δικτύου σε περιπτώσεις σφαλμάτων τάσεως (voltage ride through). Να έχει ελεγχθεί με βάση τα πιστοποιητικά της σειράς IEC (6-3, 6-4, 3-11, 3-12). Να διαθέτει επιτήρηση μόνωσης σύμφωνα με IEC Το εργοστάσιο προέλευσης να έχει πιστοποιητικό ISO Απαιτήσεις Εγκατάστασης Η εγκατάσταση των μετατροπέων ισχύος θα πρέπει να ακολουθεί τα κάτωθι: Οι μετατροπείς δεν θα πρέπει σε καμία περίπτωση να είναι εκτεθειμένοι σε άμεση ηλιακή ακτινοβολία. Η τοποθέτηση των μετατροπέων σε εξωτερικό περιβάλλον θα πρέπει να λαμβάνει υπόψη όλες τις προδιαγραφές που θέτει ο κατασκευαστής. Κατά την διάρκεια των εργασιών εγκατάστασης οι μετατροπείς θα πρέπει να προστατεύονται από ξένα σώματα π.χ. από σκόνη από τη διάνοιξη με τρυπάνι ώστε να μην εισχωρήσει εντός τους. Ηλεκτρικά αγώγιμη σκόνη μέσα στη μονάδα μπορεί να προκαλέσει βλάβη ή κακή λειτουργία. Ο τρόπος έδρασης των μετατροπέων επί των βάσεων στήριξής τους θα πρέπει να συμφωνεί με το εγχειρίδιο καλής εγκατάστασης που παρέχει ο κατασκευαστής τους. Η ελάχιστη απόσταση των μετατροπέων από το έδαφος (είτε έχει επιλεγεί κατακόρυφη είτε οριζόντια τοποθέτηση) ορίζεται ίση με πενήντα (50) εκατοστά. Η ελάχιστη αποδεκτή απόσταση στον οριζόντιο άξονα μεταξύ δύο μετατροπέων ισχύος που τοποθετούνται δίπλα ο ένας στον άλλο ορίζεται στα τριάντα (30) εκατοστά. Προς αποτροπή τυχόν υπερθέρμανσης του εξοπλισμού θα πρέπει να διασφαλίζεται ότι ροή του αέρα γύρω από τους μετατροπείς δεν εμποδίζεται. Τυχόν τοποθέτηση του μετατροπέα υπό κλίση θα πρέπει να διασφαλίζεται ότι δεν ξεπερνά το ανώτερο επιτρεπτό όριο που θέτει ο κατασκευαστής. Σελίδα 17

18 Εικόνα 3 Ενδεικτικό σχέδιο για Περιπτώσεις ορθής τοποθέτησης της καλωδίωσης και περιπτώσεις που πρέπει να αποφεύγονται Πίνακες ελέγχου και προστασίας Συνεχούς Ρεύματος (DC) Πριν την είσοδο κάθε Inverter DC/AC θα πρέπει να τοποθετηθεί κατάλληλος πίνακας ζεύξης Σ.Ρ. (D.C.) για την προστασία τόσο των πλαισίων από ανάστροφα ρεύματα, όσο και του Inverter DC/AC από υπερτάσεις με το κατάλληλο ασφαλειοδιακοπτικό υλικό Συνεχούς Ρεύματος (Σ.Ρ.). Ο Πίνακας D.C. θα πρέπει να είναι κατασκευασμένος από πολυκαρβονικό ή άλλο υλικό κατάλληλο για εξωτερική τοποθέτηση και να περιλαμβάνει κατ ελάχιστον: Ακροδέκτες κατάλληλους για Φ/Β εγκαταστάσεις τύπου MC4 ή επιλογής του Αναδόχου. Τουλάχιστον δεκαέξι (16) εισόδους για υποδοχή οχτώ (8) στοιχειοσειρών Φ/Β πλαισίων (σε περίπτωση αντιστροφέων ονομαστικής ισχύος >30 kw). Ασφάλειες τύπου gpv (όχι ar/dc ή gg/ac) σε κάθε θετικό της στοιχειοσειράς, κατάλληλα διαστασιολογημένες σύμφωνα με τις απαιτήσεις των ΦΒ πλαισίων (τουλάχιστον 15Α/1000V DC). Τύπος Βάσης Ασφάλειας: Ασφαλειοαποζεύτης 2 x 10x38mm 1000V DC (στην περίπτωση που οι ασφάλειες ενσωματώνονται στον inverter δεν απαιτείται). Θα πρέπει να φέρουν σήμανση CE και να είναι σύμφωνες με τα πρότυπα Low voltage directive No. 2014/35/EU, EMC directive No. 2014/30/EU, RoHS directive 2011/65/EC, EN :2007. Κατάλληλο διακόπτη φορτίου DC για ασφαλή απόζευξη του συνεχούς ρεύματος (οι ασφαλειοποζεύκτες και οι ακροδέκτες τύπου MC είναι ακατάλληλα μέσα απόζευξης υπό φορτίο σύµφωνα µε δηλώσεις των κατασκευαστών τους). Οι διακόπτες φορτίου στην πλευρά του ΣΡ θα πρέπει να απομονώνουν τον αντιστροφέα από τη Φ/Β συστοιχία (-ες). Ο διακόπτης λόγω της φύσης λειτουργίας του συστήματος (η πλευρά του ΣΡ θεωρείται ότι είναι μόνιμα υπό τάση) θα πρέπει να έχει τη δυνατότητα απομόνωσης- αποκατάστασης ροής ηλεκτρικού ρεύματος υπό φορτίο, να είναι ειδικά σχεδιασμένος για συνεχές ρεύμα και να έχει τη δυνατότητα απομόνωσης και των δύο πόλων του Σ.Ρ. Οι θέσεις «ΑΝΟΙΚΤΟ»-«ΚΛΕΙΣΤΟ» θα πρέπει να είναι ευκρινείς και ευανάγνωστες για τους χρήστες. Σε περίπτωση μηχανικής μανδάλωσης των διακοπτών στην DC πλευρά, οι διακόπτες επιτρέπεται να οργανώνονται σε τουλάχιστον δύο ομάδες. Απαγωγό κρουστικών υπερτάσεων τύπου T2 για την αντιμετώπιση ρευμάτων που προκαλούνται από έμμεσα κεραυνικά πλήγματα. Ο απαγωγός θα πρέπει να διαθέτει ενσωματωμένο σύστημα παρακολούθησης. Σελίδα 18

19 Προστασία τουλάχιστον ΙΡ65. Δίνεται η δυνατότητα ο πίνακας να είναι ενσωματωμένος στον Inverter DC/AC. Στην περίπτωση αυτή οι απαιτήσεις αναφορικά με τον επιμέρους εξοπλισμό (ασφάλειες, διακόπτες φορτίου κ.τ.λ.) μπορούν να καλυφθούν με πιστοποιητικό που παρέχει ο κατασκευαστής του inverter για τον inverter και το σύνολο του εξοπλισμού που περιλαμβάνει ή προσαρτάται σε αυτόν εφόσον προέρχεται από τον ίδιο τον κατασκευαστή Δίκτυο Διανομής Συνεχούς Ρεύματος (DC) Τεχνικές Προδιαγραφές Για την ηλεκτρολογική σύνδεση των φ/β στοιχειοσειρών με τους πίνακες DC τα καλώδια του δικτύου DC πρέπει να είναι ειδικά καλώδια για Φ/Β συστήματα (solar) με ενσωματωμένες τις επαφές θετικού και αρνητικού πόλου. Τα καλώδια αυτά θα είναι ανθεκτικά σε υπεριώδη (UV) ακτινοβολία καθώς επίσης στο όζον και θα έχουν βελτιωμένη συμπεριφορά σε περίπτωση φωτιάς περιορίζοντας την έκκληση τοξικών αερίων. Θα λειτουργούν σε εκτεταμένη περιοχή θερμοκρασιών και θα έχουν βελτιωμένη συμπεριφορά έναντι τριβής. Οι αγωγοί των καλωδίων θα είναι κατασκευασμένοι από επικασσιτερωμένο, λεπτοπολύκλωνο αγωγό χαλκού, η μόνωση από δικτυωμένο ειδικό ελαστομερές, με ανθεκτικότητα σε θερμότητα και όζον και ο μανδύας από θερμοανθεκτικό, δικτυωμένο ειδικό ελαστομερές μείγμα, ανθεκτικό στο όζον και στην υπεριώδη(uv) ακτινοβολία. Συγκεντρωτικά θα πρέπει να πληρούνται τα κάτωθι κριτήρια : Πιστοποιημένα σύμφωνα με το ενημερωμένο εναρμονισμένο Ευρωπαϊκό πρότυπο EN (σήμανση H1Z2Z2-K) Εύκαμπτα Αγωγός από επικασσιτερωμένο χαλκό, κατά VDE 0295 class 5 / IEC class 5 Μέγιστη επιτρεπτή τάση λειτουργίας 1500 V DC Θερμοκρασία αγωγού ο C κατά το ΕΝ Λειτουργία υπό εξωτερική θερμοκρασία (θερμοκρασία περιβάλλοντος) ο C κατά το ΕΝ Βραδύκαυστα (χαρακτηριστικά που επιβραδύνουν την καύση) Ελεύθερα αλογόνων Αντοχή σε περιβαλλοντικές συνθήκες και ηλιακή ακτινοβολία (UV) κατά ΕΝ Όζον-ανθεκτικά σύμφωνα με το EN Να διαθέτουν διπλή μόνωση κατά EN Να έχει προστασία έναντι νερού (Χ-Linked Water - Proof) κατά το IEC Απαιτήσεις Εγκατάστασης Ο τρόπος σύνδεσης του εξοπλισμού θα έχει ως ακολούθως. Τα Φ/Β πλαίσια θα συνδεθούν εν σειρά επί των μεταλλικών βάσεων στήριξης τους για τον σχηματισμό Στοιχειοσειρών (Strings). Κάθε string θα οδεύει με αποκλειστικό καλώδιο (όπου είναι δυνατόν επί των μεταλλικών βάσεων, ειδάλλως εντός του εδάφους) έως τον Πίνακα Ελέγχου DC του εκάστοτε inverter DC/AC στον οποίο και πρόκειται να συνδεθεί. O Πίνακας DC δύναται να είναι ενσωματωμένος (υποτμήμα) του αντιστροφέα ισχύος DC/AC. Σε όλες ανεξαιρέτως τις συνδέσεις καλωδιώσεων που θα γίνουν, θα χρησιμοποιηθούν οι κατάλληλοι ακροδέκτες. Σελίδα 19

20 Θα πρέπει να αποφεύγεται η δημιουργία βρόγχων κατά την όδευση των καλωδιώσεων Σ.Ρ. με την όσο το δυνατόν παράλληλη πορεία των καλωδίων των δύο πόλων. Ακόμη τόσο οι συνδέσεις των καλωδίων μεταξύ τους όσο και οι συνδέσεις στα κυτία διασύνδεσης θα πρέπει να γίνονται με τρόπο σταθερό ώστε να αποφευχθεί η δημιουργία σπινθηρισμών και επί πλέον να γίνεται ασφαλής απομόνωση των ακροδεκτών των δύο πόλων. Κατά την ένωση των Φ/Β πλαισίων μεταξύ τους, τα περισσευούμενα καλώδια, θα μαζεύονται και στεριώνονται σε σταθερό σημείο με κατάλληλο στήριγμα, έτσι ώστε να μην είναι τεντωμένα αλλά κατά την ταλάντευσή τους να μην ακουμπούν τα Φ/Β πάνελ. Σε περίπτωση χρήσης δεματικών ταινιών για την στήριξη των καλωδίων, τότε αυτές θα πρέπει να έχουν ειδική έγκριση για αντοχή σε ακτινοβολία UV. Σε καμία περίπτωση δεν θα χρησιμοποιηθούν λευκά δεματικά ή δεματικά χωρίς ειδική έγκριση σε εξωτερικούς ή εκτεθειμένους στην ηλιακή ακτινοβολία χώρους. Η άκρη κάθε καλωδίωσης θα πρέπει να φέρει ένδειξη της ονομασίας της με τυπωμένη θερμοσυστελλόμενη κυλινδρική ετικέτα. Η θερμοσυστελλόμενη ετικέτα θα πρέπει να είναι κατάλληλη για εξωτερική χρήση (αντοχή στη διάβρωση από UV, υγρασία και θερμοκρασία). Επίσης θα πρέπει να φέρει ετικέτα με την προειδοποιητική ένδειξη για την αποφυγή αποσύνδεσης υπό φορτίο όπως ορίζουν τα πρότυπα. Παράλληλα με τα καλώδια Σ.Ρ. θα πρέπει να τοποθετηθεί και το καλώδιο γείωσης των Φ/Β πάνελ. Η σωλήνα θα πρέπει να φέρει κατάλληλες πιστοποιήσεις για αντοχή σε ακτινοβολία UV, να είναι κατασκευασμένη για άμεσο ενταφιασμό και να παρέχει προστασία από τρωκτικά. Οι άκρες των σωληνώσεων θα πρέπει να είναι μονωμένες για την αποφυγή εισόδου υγρασίας ή μικρών ζώων. Η μόνωση θα πρέπει να γίνει με ειδικό μέσο για σφράγιση σωλήνων που θα επιτρέπει την εύκολή απομάκρυνσή της για πιθανή τεχνική υποστήριξη (π.χ. σωλήνες κάλυψης διακένου με σιλικόνη, ειδικά θερμοσυστελλόμενα ή υγρού μίγματος γύψου και στουπιών κλπ και όχι με πολυουρεθάνη). Σύνδεσμοι (Connectors) Φ/Β Πλαισίων - Strings ΠΡΟΣΟΧΗ πρέπει να δοθεί ότι οι connectors που θα χρησιμοποιηθούν για την ηλεκτρική σύνδεση των Φ/Β πλαισίων με τους Inverter θα πρέπει να είναι του ίδιου οίκου και τύπου με αυτούς του Φ/Β πλαισίου σε ικανοποίηση του προτύπου 62446:2016. Σε κάθε περίπτωση οι connectors που θα χρησιμοποιηθούν θα είναι προστασίας IP65, θα έχουν αντοχή σε τάση 1000 V (σε συμφωνία με την τάση λειτουργίας της καλωδίωσης των φ/β πλαισίων και των μετατροπέων που θα προταθούν) και θα πρέπει πληρούν το Ευρωπαϊκό πρότυπο EN 50521:2008. Επίσης απαγορεύεται να κόβονται τα καλώδια των Φ/Β πλαισίων, εκτός αν υπάρξει γραπτή βεβαίωση από τον κατασκευαστή των Φ/Β πλαισίων, ότι η κοπή αυτή δεν συνιστά λόγο ακύρωσης της εγγύησης των Φ/Β πλαισίων Περιγραφή Οδεύσεων H όδευση των καλωδίων από τα Φ/Β πλαίσια μέχρι τον αντιστροφέα θα γίνεται όπου είναι εφικτό κατά μήκος των βάσεων στήριξης των πλαισίων και στην πίσω (βόρεια) πλευρά με κατάλληλη συγκράτηση επί των μεταλλικών ικριωμάτων, η οποία θα εξασφαλίζει ότι δεν θα τραυματιστεί (βραχυπρόθεσμα κατά την τοποθέτηση αλλά και μακροπρόθεσμα κατά την λειτουργία) ο εξωτερικός μανδύας προστασίας των καλωδίων. Σε περίπτωση που χρειαστεί τα συγκεκριμένα καλώδια να οδεύσουν εγκαρσίως των φωτοβολταϊκών συστοιχιών, η όδευση τους θα γίνει εντός του εδάφους σε χαντάκια κατάλληλου πλάτους και βάθους 600 mm. Οι χάνδακες αυτοί δεν θα πρέπει να διασταυρώνονται με χάνδακες καλωδίων Μέσης Τάσης. Σελίδα 20

21 2.4.7 Πίνακες ελέγχου και προστασίας Εναλλασσόμενου Ρεύματος Χαμηλής Τάσης (AC) Στην έξοδο του Inverter θα τοποθετηθεί πίνακας ΑC προκειμένου να προστατεύει ηλεκτρικά τον Inverter από θερμικά και επαγωγικά φαινόμενα στο δίκτυο διανομής AC. Στο τμήμα αυτό του AC πίνακα θα πρέπει να περιλαμβάνονται: Κλέµµες εισόδου και εξόδου ανάλογα µε τη διατοµή του εισερχόµενου και εξερχόµενου καλωδίου του εναλλασσόµενου ρεύµατος Στυπιοθλίπτες εισόδου και εξόδου ανάλογα µε τη διατοµή του εισερχόµενου και εξερχόµενου καλωδίου του εναλλασσόµενου ρεύµατος Διακοπτικό υλικό E.Ρ. μετατροπέα τάσης (inverter): Τετραπολικός διακόπτης φορτίου AC (ΑC Switch/isolator) με περιστροφικό χειριστήριο, κατάλληλα διαστασιολογημένος σύμφωνα με τους κανονισμούς και τις οδηγίες του κατασκευαστή του inverter. Θα πρέπει να φέρουν σήμανση CE και να είναι σύμφωνες με τα πρότυπα Low voltage directive No. 2014/35/EU, EMC directive No. 2014/30/EU, EN : 2007/A1: A2:2014, EN : 2008/A1:2012. Ασφαλιστικό υλικό Ε.Ρ. Πίνακα Ζεύξης Ε.Ρ.: Τύπος: MCB Type B, τετραπολικοί αυτόματοι διακόπτες, κατάλληλα διαστασιολογημένοι σύμφωνα με τους κανονισμούς, Icu>10kA (σε περίπτωση που προταθεί inverter με έξοδο >63A θα μπει κατάλληλο ασφαλειοδιακοπτικό υλικό που θα πρέπει να υποβληθεί σαν ισχύ). Θα πρέπει να φέρουν σήμανση CE και να είναι σύμφωνες με τα πρότυπα IEC/EN , IEC/EN , IEC/EN Απαγωγός κρουστικών υπερτάσεων T2 για την προστασία της εξόδου ΑC του Inverter, 4 πόλων (3Φ). Αυτόματοι διακόπτες ισχύος E.Ρ. Πίνακα Ζεύξης Ε.Ρ.: Τύπος: Τετραπολικός αυτόματος διακόπτης ισχύος με θερμομαγνητική μονάδα προστασίας In=250A (ισχύει μόνο σε περίπτωση inverter 20Κw) Ι3=800Α (ισχύει μόνο σε περίπτωση inverter 20Κw) Ιcu 50kA (ισχύει μόνο σε περίπτωση inverter 20Κw) Θα πρέπει να φέρουν σήμανση CE και να είναι σύμφωνες με τα πρότυπα Low voltage directive No. 2014/35/EC, EMC directive No. 2014/30/EC, EN : 2007/A1: A2:2014,, EN : 2006/A1: A2:2013, EN : 2009/A1: A2:2015. Από την έξοδο του AC πίνακα του Inverter DC/AC καλώδιο κατάλληλης διατομής θα οδηγείται προς τον Γενικό Πίνακα Χαμηλής Τάσης (Γ.Π.Χ.Τ.) του Οικίσκου Ελέγχου στον οποίο και θα συνδεθεί. Τμήματα του πίνακα AC ή και εξολοκλήρου ο πίνακας (με όλες τις σχετικές προστασίες που περιγράφονται) δύναται να είναι προσάρτημα που παρέχεται από τον κατασκευαστή του inverter και συνδέεται απευθείας στο σώμα του inverter που έχει επιλεγεί. Στην περίπτωση αυτή, τα επιμέρους υλικά (ασφαλιστικό υλικό και αυτόματοι διακόπτες ισχύος) καλύπτονται συνολικά από την σήμανση CE που προσφέρει ο κατασκευαστής για το σύνολο του εξοπλισμού. Σελίδα 21

22 2.4.8 Δίκτυο Διανομής Εναλλασσόμενου Ρεύματος Χαμηλής Τάσης (AC) Τα καλώδια που θα χρησιμοποιηθούν μπορεί να είναι τύπου H07RN-F ή/και τύπου J1VV-R/S (ή Ε1VV-R και Ε1VV-S κατά ΕΛΟΤ843, πρώην ΝΥΥ). Το καλώδιο τύπου H07RN-F θα έχει τις εξής προδιαγραφές : Αγωγός από χαλκό, κατά VDE 0295 class 5 / IEC cl. 5 Ανθεκτικά σε βραχυκύκλωμα και διαρροές γείωσης σύμφωνα με τους κανονισμούς IEC / HD / VDE 0100 Part 520 Μόνωση και εξωτερικός μανδύας αγωγών από ειδικό λάστιχο Εξωτερικός μανδύας: χρώματος μαύρου, βραδύκαυστος κατά ΙΕC και χαμηλής έκκλησης καπνού κατά το ΕΝ Περιοχή θερμοκρασιών : -40 έως +90 ο C Αντοχή στην έκθεση σε Όζον κατά EN Αντοχή στο λάδι κατά ΕΝ Ελεύθερο αλογόνων κατά το ΕΝ Αντοχή σε κάμψη Τα καλώδια τύπου J1VV-R/S θα πρέπει να διαθέτουν: Ονομαστική τάση: 600/1000V Θερμοπλαστική μόνωση και μανδύα από PVC σύμφωνα με τον ΕΛΟΤ 563 HD 843 Κατάλληλα για εγκατάσταση σε εξωτερικό χώρο. Τα καλώδια θα οδεύσουν εντός χάνδακας βάθους 60 εκ. Ο πυθμένας του χάνδακα και το γέμισμα μέχρι 10εκ. πάνω από τον σωλήνα αποτελείται γενικά από άμμο για να δημιουργείται μια συνεχής και επίπεδη επιφάνεια. Η έδραση του σωλήνα γίνεται σε μια λεπτή στρώση ύψους δέκα (10) εκατοστών από άμμο. Η πλήρωση του υπολοίπου του χάνδακα θα γίνεται από τα προϊόντα της εκσκαφής Οικίσκος Ελέγχου Φ/Β Σταθμού Γενικά Στον Φ/Β Σταθμό θα τοποθετηθεί προπαρασκευασμένος Οικίσκος Ελέγχου τύπου «ΚΙΟΣΚΙ». Η έδραση του θα γίνει επί οπλισμένου σκυροδέματος σύμφωνα με στατική μελέτη κατάλληλης ειδικότητας Μηχανικού που θα κατατεθεί από τον συμμετέχων στην ΔΕΥΑΒ. Ο χώρος όπου θα τοποθετηθεί η βάση θα είναι ελαφρώς ανυψωμένος για λόγους στεγανότητας χωρίς το συνολικό ύψος του Οικίσκου να ξεπερνάει τα 2,8 μέτρα από την επιφάνεια του εδάφους. Ο τρόπος γείωσης του θα πρέπει να συνάδει με τις οδηγίες του ΔΕΔΔΗΕ για Υ/Σ. Χώρος Αποθήκευσης Για τον καθορισμό των διαστάσεων του Οικίσκου Ελέγχου θα ληφθεί υπόψη ότι θα πρέπει να υπάρχουν δύο διαμερίσματα με ανεξάρτητη είσοδο. Στο πρώτο θα αποθηκευτούν τα spare parts του εξοπλισμού, όπως των φ/β πλαισίων (5,00 kw) και οι Inverters (2 τ.μ.χ.). Οι διαστάσεις του τμήματος αυτού θα είναι τουλάχιστον 3mx2m. Θα πρέπει να υπάρχει: Εσωτερικός φωτισμός σε όλα τα διαμερίσματα Eσωτερικές καλωδιώσεις Θερμικές αντιστάσεις σε όλα τα πεδία για την αντιμετώπιση της υγρασίας εσωτερικά αυτών Σελίδα 22

23 1 τεμ. πυροσβεστήρα ξηράς σκόνης κατασβεστικής ικανότητας τουλάχιστον 21A-113B-C 1 τεμ. πυροσβεστήρα CO 2, κατασβεστικής ικανότητας τουλάχιστον 55B-C Σύστημα πυρανίχνευσης με ανιχνευτές καπνού. Οι πυρανιχνευτές θα είναι συμβατικού τύπου ικανοί να παρέχουν σήμα σήμανσης πυρασφαλείας συναγερμού και σήμα σφάλματος Πεδίο Χ.Τ. Στο δεύτερο διαμέρισμα θα υπάρχει διαμορφωμένη θέση εργασίας (τύπου γραφείο) καθαρών διαστάσεων τουλάχιστον 2mx2m και τα Πεδία των Πινάκων ΧΤ του Φ/Β Σταθμού. Ο Συνολικές διαστάσεις θα πρέπει να είναι τουλάχιστον 3m x 2m. Εντός του οικίσκου ελέγχου (στο διαμορφωμένο γραφείο) θα τοποθετηθεί το σύστημα παρακολούθησης και συλλογής των δεδομένων (Data Logger) και ο εξοπλισμός των συναγερμών. Ο Γενικός Πίνακας Χαμηλής Τάσης θα περιλαμβάνει κατ ελάχιστον τα εξής: Γενικό αυτόματο διακόπτη ισχύος 4P, 800A, 50kA Ενδεικτικές λυχνίες παρουσίας τάσης (3 τ.μ.χ.) Ψηφιακό πολυόργανο με δυνατότητα μέτρησης και απεικόνισης U,V,I,Ir,W,VA, Wh, VAh, PF, H, με μέτρηση παραγωγής Απαγωγό κρουστικών υπερτάσεων τύπου T1+T2 Αναχωρήσεις με αυτόματους ηλεκτρομαγνητικούς διακόπτες κατάλληλων χαρακτηριστικών & ισχύος για τον κάθε αντιστροφέα χωριστά. Αναχωρήσεις με ρελαί προστασίας διαρροών 300mA κατάλληλων χαρακτηριστικών & ισχύος για τον κάθε αντιστροφέα χωριστά. Ψηφιακό πολυόργανο μέτρησης των χαρακτηριστικών ρεύματος και τάσης για κάθε αντιστροφέα χωριστά και δυνατότητα επικοινωνίας με κεντρικό ψηφιακό πολυόργανο Στο διαμέρισμα χαμηλής τάσης θα τοποθετηθεί μία μονάδα Αδιάλειπτης Παροχής Ηλεκτρικής Ισχύος (UPS) τύπου inverter μπαταρία ισχύος 3 kva ON LINE. Επίσης θα πρέπει να περιλαμβάνονται : Εσωτερικός φωτισμός σε όλα τα διαμερίσματα Eσωτερικές καλωδιώσεις Θερμικές αντιστάσεις σε όλα τα πεδία για την αντιμετώπιση της υγρασίας εσωτερικά αυτών 1 τεμ. πυροσβεστήρα ξηράς σκόνης κατασβεστικής ικανότητας τουλάχιστον 21A-113B-C 1 τεμ. πυροσβεστήρα CO 2, κατασβεστικής ικανότητας τουλάχιστον 55B-C Σύστημα πυρανίχνευσης με ανιχνευτές καπνού. Οι πυρανιχνευτές θα είναι συμβατικού τύπου ικανοί να παρέχουν σήμα σήμανσης πυρασφαλείας συναγερμού και σήμα σφάλματος Γειώσεις, Εξωτερική Προστασία, Ισοδυναμικές Προστασίες του Συστήματος Γενική σχεδίαση Η μελέτη και ο σχεδιασμός του Συστήματος Αντικεραυνικής Προστασίας της προστασίας από υπερτάσεις και του συστήματος γείωσης του δικτύου συνεχούς ρεύματος θα πραγματοποιηθεί σύμφωνα με τα ακόλουθα πρότυπα ή ισοδύναμα αυτών: Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ EN : 2010, Αντικεραυνική προστασία - Μέρος 1: Γενικές αρχές. Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ EN : 2010, Αντικεραυνική προστασία - Μέρος 2: Διαχείριση διακινδύνευσης. Σελίδα 23

24 Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ EN : 2011, Αντικεραυνική προστασία - Μέρος 3: Φυσική βλάβη σε δομές και κίνδυνος για τη ζωή. Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ EN : 2011, Αντικεραυνική προστασία - Μέρος 4: Ηλεκτρικά και ηλεκτρονικά συστήματα εντός δομών. ιεθνές Πρότυπο IEC , Low voltage surge protective devices Part 12: SPDs connected to low voltage power distribution systems Selection and application principles. ιεθνές Πρότυπο IEC , Low voltage surge protective devices Part 22: SPDs connected to telecommunication and signaling networks Selection and application principles. Ο σχεδιασμός του Συστήματος Αντικεραυνικής Προστασίας (ΣΑΠ) του Φ/Β Σταθμού θα πραγματοποιηθεί βάσει της σειράς προτύπων ΕΛΟΤ ΕΝ (2006). Η στάθμη αντικεραυνικής προστασίας (Lightning Protection Level - LPL) θα πρέπει να προσδιοριστεί μετά από ανάλυση κινδύνου (risk assessment) σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ , για τις στάθμες προστασίας που ορίζονται στο ΕΛΟΤ ΕΝ Σε κάθε περίπτωση η κατασκευή Σ.Α.Π. και η στάθμη που θα προταθεί θα πρέπει να είναι πλήρως αιτιολογημένη βάση μελέτης ανάλυσης κινδύνου και σε κάθε περίπτωση θα πρέπει να είναι τουλάχιστον ίση με στάθμη επιπέδου IV. Το σύνολο των υλικών του ΣΑΠ θα πρέπει να προέρχεται από έναν προμηθευτή. Εσωτερικό και εξωτερικό ΣΑΠ Τα υλικά που θα χρησιμοποιηθούν στο εξωτερικό ΣΑΠ θα είναι ανθεκτικά στις ηλεκτρομαγνητικές επιδράσεις και τη θερμική και μηχανική καταπόνηση που επιφέρει το ρεύμα του κεραυνού, χωρίς να παρουσιάσουν βλάβες ή αλλοιώσεις. Ομοίως θα διασφαλιστεί η ανθεκτικότητα έναντι διάβρωσης μέσω της επιλογής κατάλληλων υλικών και της διαστασιολόγησης των επιμέρους συνιστωσών του ΣΑΠ. Οι συλλεκτήριοι αγωγοί και οι αγωγοί καθόδου μπορεί να είναι γενικά κατασκευασμένοι από τα ακόλουθα υλικά (κατά ΕΛΟΤ ΕΝ ): επικασσιτερωμένος χαλκός, θερμά γαλβανισμένος χάλυβας, ανοξείδωτος χάλυβας, αλουμίνιο. Εξαρτήματα από αλουμίνιο δεν θα τοποθετηθούν εντός του εδάφους ή σκυροδέματος. Ιδιαίτερη μέριμνα θα ληφθεί για την αποφυγή της διάβρωσης στα σημεία όπου ενώνονται διαφορετικού τύπου υλικά. Θα αποφευχθεί η επαφή μεταξύ υλικών από χαλκό και γαλβανισμένων επιφανειών ή υλικών από αλουμίνιο. Στην περίπτωση που η σύνδεση μεταξύ διαφορετικών υλικών είναι αναγκαία, θα γίνει χρήση διμεταλλικών ελασμάτων σε συνδέσεις εκτός του εδάφους και ανοξείδωτων εξαρτημάτων σε συνδέσεις εντός του εδάφους ή του σκυροδέματος. Σε σημεία όπου ο κίνδυνος διάβρωσης είναι αυξημένος (σημεία εισόδου στο έδαφος ή το σκυρόδεμα), οι συνδέσεις πρέπει να προστατεύονται με κατάλληλα μέσα. Τα εξαρτήματα που θα χρησιμοποιηθούν για την κατασκευή του ΣΑΠ θα πρέπει να ικανοποιούν τις απαιτήσεις των προτύπων ΕΛΟΤ ΕΝ , και Προστασία από υπερτάσεις Η προστασία του ηλεκτρικού και ηλεκτρονικού εξοπλισμού από υπερτάσεις, θα επιτευχθεί με τον καθορισμό ζωνών προστασίας κατά ΕΛΟΤ ΕΝ Για την οριοθέτηση των ζωνών προστασίας στα επιμέρους συστήματα θα γίνει χρήση της μεθόδου της κυλιόμενης σφαίρας με ακτίνα όπως προδιαγράφεται στο ΕΛΟΤ ΕΝ για την προκύπτουσα στάθμη αντικεραυνικής προστασίας. Η µέθοδος της κυλιόµενης σφαίρας αποτελεί το θεωρητικό µοντέλο σχεδιασµού και µπορεί να εφαρµοστεί σε οποιαδήποτε κατασκευή. Εφαρµόζοντας αυτή τη µέθοδο, η χωροθέτηση του συλλεκτηρίου συστήµατος είναι κατάλληλη, εάν κανένα σηµείο της υπό προστασία κατασκευής, δεν έρχεται σε επαφή µε µία σφαίρα ακτίνας R, που κυλίεται στο έδαφος, γύρω και στην κορυφή της κατασκευής προς όλες τις διευθύνσεις. Η σφαίρα πρέπει να εφάπτεται µόνο στο έδαφος και στο συλλεκτήριο σύστηµα. Για τον περιορισμό των επαγόμενων υπερτάσεων θα υλοποιηθεί κατάλληλη δρομολόγηση των αγωγών ώστε να ελαχιστοποιηθεί Σελίδα 24

25 το μέγεθος των αγώγιμων βρόχων. Λύσεις θωράκισης θα υλοποιηθούν εφόσον αυτό κριθεί απαραίτητο. Η προστασία των εσωτερικών συστημάτων (μετατροπείς, κ.λπ.) θα εξασφαλιστεί με την εγκατάσταση των κατάλληλων διατάξεων προστασίας από υπερτάσεις (απαγωγοί υπερτάσεων). Για την επιλογή των διατάξεων προστασίας από υπερτάσεις θα διεξαχθεί εκτίμηση κινδύνου σύμφωνα με τα ΕΛΟΤ ΕΝ και.02 και θα ληφθεί υπόψη η ζώνη προστασίας σύμφωνα με το ΕΛΟΤ ΕΝ για την επιλογική συνεργασία τους. Στο δίκτυο Χαμηλής Τάσης, η προστασία από υπερτάσεις θα είναι σύμφωνη με το πρότυπο ΕΛΟΤ ΕΝ Οι διατάξεις προστασίας από υπερτάσεις θα πληρούν τις απαιτήσεις δοκιμών των προτύπων ΕΛΟΤ ΕΝ για τα συστήματα ισχύος και ΕΛΟΤ EN για τα συστήματα επικοινωνίας. Η επιλογή και η εγκατάστασή τους θα γίνει με βάση τα πρότυπα ΕΛΟΤ ΕΝ , IEC και IEC Ανάλογα με τη ζώνη αντικεραυνικής προστασίας όπου θα γίνει η εγκατάσταση των απαγωγών, θα επιλεγεί η θέση και ο τύπος τους (Type 1, 2, 3 κατά ΕΛΟΤ EN ) σύμφωνα με την σειρά προτύπων ΕΛΟΤ ΕΝ Τα συστήματα ισχύος και επικοινωνίας που εισέρχονται σε κάθε ζώνη προστασίας θα προστατεύονται έναντι υπερτάσεων στα όρια της ζώνης. Επιπρόσθετες διατάξεις απαγωγής υπερτάσεων θα εγκατασταθούν όπου η απόσταση μεταξύ του απαγωγού και του υπό προστασία εξοπλισμού ξεπερνά τη μέγιστη επιτρεπόμενη. Οι απαγωγοί υπερτάσεων που θα εγκατασταθούν για την προστασία του ηλεκτρονικού εξοπλισμού θα εξασφαλίζουν την ασφαλή απαγωγή του κεραυνικού ρεύματος και τη διατήρηση της παραμένουσας τάσης σε επίπεδα συμβατά με τη στάθμη μόνωσης του υπό προστασία εξοπλισμού. Ιδιαίτερα για το δίκτυο διανομής συνεχούς ρεύματος, θα χρησιμοποιηθούν απαγωγοί υπερτάσεων κατάλληλοι για δίκτυα DC της μέγιστης τάσης λειτουργίας και ρεύματος βραχυκύκλωσης του Φ/Β Σταθμού στην εκάστοτε θέση τοποθέτησής τους. Σύστημα γείωσης Η προστασία έναντι έμμεσης επαφής θα περιλαμβάνει κατάλληλη μόνωση των ενεργών αγωγών και γείωση των εκτεθειμένων αγώγιμων μερών του εξοπλισμού στο σύστημα γείωσης και ισοδυναμικής προστασίας του Φ/Β Σταθμού. Το προτιμητέο σύστημα γείωσης για το δίκτυο διανομής συνεχούς ρεύματος είναι τύπου ΙΤ (αγείωτοι ενεργοί αγωγοί) κατά ΕΛΟΤ ΕΝ Το πλέγμα της γείωσης θα πρέπει να κατασκευαστεί περιμετρικά όλων των διατάξεων με τέτοιο τρόπο ώστε να επιτρέπει την σύνδεση όλων των Φ/Β βάσεων. Από τον εξωτερικό περιμετρικό δακτύλιο του πλέγματος θα πρέπει να προβλεφθούν οι αναμονές για την σύνδεση της περίφραξης και όλων των περιμετρικών μεταλλικών στοιχείων (π.χ. ιστοί φωτισμού, ιστοί για κάμερες κτλ). Το πλέγμα γείωσης με δεδομένο ότι οι μεταλλικές βάσεις στήριξης των Φ/Β θα τοποθετηθούν απευθείας στο έδαφος θα κατασκευαστεί από αγωγό ταινίας χαλύβδινο επιψευδαργυρωμένο εν θερμώ διαστάσεων 30 x 3,5mm (St/tZn). Χάλκινος αγωγός θα πρέπει να χρησιμοποιηθεί μόνο εάν υπάρχουν χαλύβδινα στοιχεία τα οποία είναι εγκιβωτισμένα σε σκυρόδεμα και θαμμένα στο έδαφος. Το βάθος εγκατάστασης της ταινίας δεν θα πρέπει να είναι μικρότερο από 0,5m και δεν θα πρέπει να γειτνιάζει με μονωτικά υλικά (π.χ. καλώδια). Οι αναμονές για την σύνδεση των Φ/Β βάσεων αλλά και όλων των μεταλλικών εγκαταστάσεων/εξαρτημάτων όπως ιστοί φωτισμού, μεταλλικοί οικίσκοι, κάμερες, περίφραξη κτλ, θα κατασκευαστούν από χαλύβδινο επιψευδαργυρωμένο αγωγό διατομής 10mm. Σελίδα 25

26 Από το πλέγμα της γείωσης θα πρέπει να προβλεφθούν δύο αναμονές για τον ΥΣ. Οι αναμονές θα κατασκευαστούν από χαλύβδινο επιψευδαργυρωμένο αγωγό διατομής 10mm. Περιμετρικά του ΥΣ θα τοποθετηθεί ταινία γείωσης 30x3,5mm (St/tZn). Επιπλέον, προτείνεται η εγκατάσταση ράβδων γείωσης στις 4 γωνίες του ΥΣ. Οι ράβδοι γείωσης θα πρέπει να είναι μήκους 1,5m και διατομής σταυρού (+50Χ1500mm). Η σύνδεση των ράβδων με την περιμετρική ταινία γείωσης του ΥΣ θα πραγματοποιηθεί με κυλινδρικό χαλύβδινο αγωγό Φ10 το οποίο θα συνδέεται στο ένα του άκρο με τη ράβδο μέσω σφιγκτήρα και με το άλλο άκρο στον ταινία του πλέγματος με σφιγκτήρα. Τέσσερις αναμονές από αγωγό Φ10 από την περιμετρική γείωση του ΥΣ θα συνδέονται με το πλέγμα ισοδυναμικής προστασίας του Υ/Σ μέσω σφιγκτήρα οπλισμού και με τον εσωτερικό περιμετρικό ζυγό γείωσης. Όλες οι ενώσεις θα πραγματοποιηθούν με τη χρήση βιδωτών σφιγκτήρων. Όλες οι ενώσεις θα πρέπει να ικανοποιούν το πρότυπο ΕΛΟΤ ΕΝ και όλοι οι αγωγοί είναι εντός είτε εκτός εδάφους συμπεριλαμβανομένου και ακίδων σύλληψης θα πρέπει να ικανοποιούν το πρότυπο ΕΛΟΤ ΕΝ Σύστημα Παρακολούθησης, εποπτείας, ελέγχου & συλλογής δεδομένων Φ/Β Παραγωγής Σύστημα Καταγραφής Απόδοσης & Λειτουργίας Ιnverters Θα πρέπει να εγκατασταθεί κατάλληλο ηλεκτρονικό σύστημα καταγραφής δεδομένων (datalogger) στον χώρο του Οικίσκου Ελέγχου. Το σύστημα εποπτείας, ελέγχου και συλλογής μετρήσεων των Inverters AC/DC, θα αποτελείται από μονάδες συλλογής, επεξεργασίας και αποθήκευσης των πληροφοριών από τα αισθητήρια και μετρητικά όργανα και όργανα ελέγχου που βρίσκονται εγκατεστημένα τοπικά (μπορεί να είναι και ενσωματωμένα στον Εξοπλισμό). H μονάδα αυτή καταγράφει, αποθηκεύει, μεταδίδει και απεικονίζει τα δεδομένα παραγωγής των Inverters και του Φ/Β σταθμού συνολικά, αδιάλειπτα επί 24ώρου βάσεως. Τα δεδομένα αυτά είναι ενδείξεις, σημάνσεις και λειτουργικά μεγέθη. Δεδομένα - Μετρούμενα Μεγέθη Τα δεδομένα που θα καταγράφονται, αποθηκεύονται και αποστέλλονται θα είναι κατ ελάχιστο τα ακόλουθα: Συνολική παραγόμενη / καταναλισκόμενη ενέργεια από το Φ/Β Σταθμό (kwh) και από τον Μετατροπέα. Στιγμιαία παραγόμενη / καταναλισκόμενη ενεργός ισχύς (kw) του Φ/Β Σταθμού και του Μετατροπέα Ηλεκτρολογικά μεγέθη (DC και AC) των Μετατροπέων, (τάση, ένταση, ισχύς, ενέργεια, κλπ.) για κάθε διαφορετική στοιχειοσειρά ανά MPPT. Τάση στο ζυγό AC (V) των φορτίων. Συχνότητα AC (Hz) Μετεωρολογικός Σταθμός Μετεωρολογικά μεγέθη Εντός του γηπέδου εγκατάστασης, προκειμένου να ενισχυθεί η δυνατότητα παρακολούθησης της απόδοσης του φ/β σταθμού και εξαγωγής ποιοτικών αποτελεσμάτων, θα πρέπει να εγκατασταθεί ένας σταθμός καταγραφής μετεωρολογικών παραμέτρων ο οποίος θα καταγράφει τα ακόλουθα μεγέθη με τις κάτωθι προδιαγραφές: Ταχύτητα αέρα (m/s) με ακτίνα κάλυψης 360 μοίρες, ακρίβεια μέτρησης κατά ελάχιστο +/- 22,5 και κατώφλι ταχύτητας εισόδου 0,89 m/s Σελίδα 26

27 Διεύθυνση αέρα (deg) με ακτίνα κάλυψης 360 μοίρες, ακρίβεια μέτρησης κατά ελάχιστο +/- 22,5 και κατώφλι ταχύτητας εισόδου 0,89 m/s Θερμοκρασία περιβάλλοντος με εύρος λειτουργίας αισθητήρα από -40 ο έως 80 ο C και ακρίβεια μετρήσεων έως +/- 0.3 C. Προσπίπτουσα ολική ακτινοβολία στην κλίση των Φ/Β πλαισίων (W/m 2 ) με όρια λειτουργίας αισθητήρα από 0 έως 1750W/m 2 και ακρίβεια μετρήσεων εντός ορίων του +/- 5%. Θερμοκρασία Φ/Β πλαισίων ( ο C) με εύρος λειτουργίας αισθητήρα από -40 ο έως 80 ο C και ακρίβεια μετρήσεων εντός ορίων του +/- 0.3 C. Για την μέτρηση των παραπάνω μεγεθών ο μετεωρολογικός σταθμός (πέραν της κεντρικής μονάδος καταγραφής, αποθήκευσης και απεικόνισης μετρήσεων) θα αποτελείται κατά ελάχιστο από τα κάτωθι μετρητικά όργανα: I. 1 τ.μ.χ. αισθητήρα (πυρανόμετρο) για την καταγραφή της ολικής ηλιακής ακτινοβολίας (global irradiance) II. III. IV. 1 τ.μ.χ. αισθητήρα (πυρανόμετρο) για την καταγραφή της ηλιακής ακτινοβολίας στο επίπεδο κλίσης και προσανατολισμού (plane of array) των φ/β πλαισίων. 1 τ.μ.χ. αισθητήρα καταγραφής της ταχύτητας του ανέμου και της διεύθυνσης του. 1 τ.μ.χ αισθητήρα καταγραφής της θερμοκρασίας του περιβάλλοντος. V. 1 τ.μ.χ. αισθητήρα καταγραφής της θερμοκρασίας των φ/β πλαισίων. Ο εξοπλισμός στο σύνολό του θα πρέπει να έχει κατά ελάχιστο εγγύηση 2 ετών, προστασία IP 65 και όλα τα μετρητικά όργανα θα πρέπει να είναι συμβατά με την κεντρική μονάδα καταγραφής των μετεωρολογικών παραμέτρων. Η κεντρική μονάδα θα πρέπει να έχει την δυνατότητα αδιάλειπτης αποθήκευσης των δεδομένων έτσι ώστε να επιτρέπει την συνεχή ανάλυση τους για την παρακολούθηση της απόδοσης του Φ/Β σταθμού και παράλληλα να είναι δυνατή η εξαγωγή τους (των δεδομένων) σε αρχεία επεξεργάσιμης μορφής (π.χ.csv,.xls κ.α.). Θα πρέπει να εξασφαλίζεται ότι η κεντρική μονάδα του μετεωρολογικού σταθμού μπορεί να συνδεθεί/συνεργαστεί απολύτως με το σύστημα τηλεμετρίας των μετατροπέων ισχύος (DC/AC inverters) και ότι παρέχει την δυνατότητα παρακολούθησης όλων των παραμέτρων μέτρησης των αισθητήρων οποιαδήποτε στιγμή και από οπουδήποτε μέσω διαδικτύου. Εσωτερική Επικοινωνία Οι ελεγκτές και τα dataloggers του συστήματος Καταγραφής Απόδοσης & Λειτουργίας των Ιnverters καθώς και του Μετεωρολογικού Σταθμού μαζί με τον υπόλοιπο εξοπλισμό (modem, router, switch κ.λ.π.) θα πρέπει να είναι συμβατοί (να εξασφαλίζουν δηλαδή τη δυνατότητα επικοινωνίας) με τη τεχνολογία των inverters, των οργάνων μέτρησης, των αισθητηρίων οργάνων και των υπόλοιπων μονάδων συλλογής δεδομένων. Σε κάθε περίπτωση πρέπει να εξασφαλίζεται η επικοινωνία μεταξύ των πρωτοκόλλων επικοινωνίας όλων των παραπάνω συσκευών που αποτελούν υποσυστήματα του συστήματος παρακολούθησης, εποπτείας, ελέγχου και συλλογής δεδομένων του Φ/Β Σταθμού. Η μετάδοση της πληροφορίας δύναται να γίνει είτε ενσύρματα είτε ασύρματα είτε με συνδυασμό των παραπάνω. Η επικοινωνία όλων των μονάδων συλλογής δεδομένων πρέπει να είναι συνεχής και αδιάλειπτη. Συλλογή Επεξεργασία - Αποθήκευση - Απεικόνιση Δεδομένων Το σύστημα εποπτείας και ελέγχου πρέπει να διαθέτει τον κατάλληλο εξοπλισμό ώστε τα δεδομένα να συλλέγονται με συνεχή επικοινωνία, να είναι επεξεργάσιμα, να απεικονίζονται και να αποθηκεύονται. Σελίδα 27

28 Τα συλλεγμένα λειτουργικά δεδομένα αφού επεξεργαστούν πρέπει να αποθηκεύονται αυτόματα στο τοπικό σύστημα συλλογής δεδομένων (datalogger) σε αρχεία που θα έχουν μορφή ASCII, CSV ή EXCEL. Τα δημιουργούμενα αρχεία πρέπει να λαμβάνουν αυτόματα ονομασία (filename) σύμφωνα με την ημερομηνία δημιουργίας και τον κωδικό της μονάδας. Η ανάγνωση των αρχείων από το σύστημα συλλογής δεδομένων (datalogger) θα πρέπει να έχει την δυνατότητα να γίνεται τόσο τοπικά με σύνδεση φορητού Η/Υ (σε θύρα Ethernet ή RS485 ή RS232 ή USB του datalogger) όσο και απομακρυσμένα από το τοπικό σύστημα εποπτείας και ελέγχου μέσω της σύνδεσης που θα υπάρχει μεταξύ των συστημάτων. Όλες οι επί μέρους συσκευές και μονάδες που συμμετέχουν στα συστήματα συλλογής, επεξεργασίας, αποθήκευσης δεδομένων και τηλεπικοινωνιακής σύνδεσης θα πρέπει να τροφοδοτούνται μέσω τροφοδοτικών αδιάλειπτης παροχής τάσης που θα εξασφαλίζουν την αδιάλειπτη και συνεχή λειτουργία τους ακόμα και μετά την διακοπή της εξωτερικής τροφοδοσίας. Σύστημα Παρακολούθησης Απόδοσης Φ/Β Σταθμού Το λογισμικό των συστημάτων εποπτείας και ελέγχου πρέπει να είναι κατάλληλο για την επεξεργασία και παρουσίαση των συλλεγόμενων μετρήσεων και πρέπει να ικανοποιεί κατ ελάχιστο τις παρακάτω απαιτήσεις: Να λειτουργεί σε περιβάλλον Windows και να είναι ιδιαίτερα φιλικό προς τον χρήστη. Να παρέχει την Δυνατότητα παραγωγής κατάλληλων αναφορών (report), και αποστολής τους σε κατάλληλη μορφή αρχείου (.pdf,.xls,.html, κλπ.) σε προγραμματιζόμενα χρονικά διαστήματα, καθώς επίσης και η αποστολή μηνυμάτων συμβάντων (π.χ. βλαβών, δυσλειτουργιών, ενεργοποίηση του συστήματος πυρανίχνευσης, κ.τ.λ.). Να παρουσιάζει ημερήσιες, μηνιαίες και ετήσιες τιμές των παραμέτρων. Να υπολογίζει Μέσους όρους, Αθροίσματα, Μέγιστες και ελάχιστες τιμές και την ώρα εμφάνισής τους για διαστήματα ημέρας, μήνα και έτους και για επιλεγόμενο χρονικό διάστημα. Να δημιουργεί γραφήματα για όλες τις μετρούμενες παραμέτρους. Να υπάρχει η δυνατότητα πολλαπλών γραφικών στο ίδιο γράφημα. Να υπάρχει η δυνατότητα καθορισμού από τον χρήστη της αρχικής μέρας από τη οποία θα αρχίζουν όλοι οι υπολογισμοί (μέσοι όροι, μέγιστα, ελάχιστα κ.τ.λ.). Να υπάρχει η δυνατότητα αποθήκευσης σε αρχεία των παρουσιαζόμενων πινάκων και των γραφημάτων για την εισαγωγή σε άλλα στατιστικά πακέτα. Να υπάρχουν επίπεδα ασφάλειας μέσω κωδικών πρόσβασης. Να επιτρέπει την εμφάνιση πολλών παραθύρων ταυτόχρονα. Να επιτρέπει επιλογή των στοιχείων που επιθυμεί ο χρήστης να εκτυπωθούν. Να εμφανίζεται η ενεργειακή παραγωγή από τα Φ/Β και το ενεργειακό αποτύπωμα (carbon foot print). Προδιαγραφές Καλωδίων Τα καλώδια θα πρέπει να πληρούν τις απαραίτητες προδιαγραφές και ιδιαίτερα εκείνες που αφορούν σε θέματα Ηλεκτρομαγνητικής Συμβατότητας. Τα καλώδια που θα χρησιμοποιηθούν μπορεί να είναι τύπου LiYCY ή/και Li2YCY ή CAN. Σε κάθε περίπτωση θα διασφαλίζεται η συμβατότητα των καλωδίων με τον εξοπλισμό, ενώ η όδευση τους θα γίνεται όπως προβλέπουν οι προστασίες των καλωδίων. Περιγραφή Οδεύσεων Καλωδίων Επικοινωνίας Τα καλώδια επικοινωνίας δεν θα πρέπει να έρχονται σε επαφή με τους αγωγούς γείωσης και θα πρέπει να δίνεται ιδιαίτερη προσοχή κατά την τοποθέτηση τους εντός των καναλιών σε θέματα μηχανικής αντοχής και παρεμβολών. Η τοποθέτηση των καλωδίων του συστήματος επικοινωνίας θα γίνεται εντός Σελίδα 28

29 ανεξάρτητων σωλήνων/σχαρών από τα καλώδια ισχύος. Οι περιοχές εξόδου των καλωδίων από τα σπιράλ (δηλαδή στα σημεία τερματισμών καλωδίων) θα πρέπει να καλύπτονται μονώνονται με την τοποθέτηση κατάλληλου υλικού (θερμοσυστελλόμενο). Σωλήνες οδεύσεως Ο σωλήνας τύπου σπιράλ πρέπει να έχει τις εξής προδιαγραφές: Σωλήνες HDPE (πολυαιθυλένιο υψηλής πυκνότητας) κατά ΕΝ Ειδικά για υπόγεια εγκατάσταση (άμεσος ενταφιασμός) Να είναι UV-resistant (για τα μήκη σωληνώσεων που βρίσκονται εκτός εδάφους) Προστασία από τρωκτικά Να έχει βαθμό στεγανότητας IP44 (θα χρησιμοποιηθούν οι μούφες που προτείνει ο κατασκευαστής για την διατήρηση της στεγανότητας) Αντοχή στη συμπίεση τουλάχιστον 750 Nt Προδιαγραφές Η/Υ τοπικού συστήματος εποπτείας και ελέγχου Ο Η/Υ του τοπικού συστήματος εποπτείας και ελέγχου πρέπει να διαθέτει τα ακόλουθα ελάχιστα τεχνικά χαρακτηριστικά και θα προσφέρεται από τον Ανάδοχο ως μία ενιαία σύνθεση, έτοιμη προς εγκατάσταση και λειτουργία, με κεντρικό λειτουργικό περιβάλλον Windows 10 ή ισοδύναμο: Tύπος: για τοποθέτηση σε Rack (1U) (θα πρέπει τόσο ο Υπολογιστής όσο και η οθόνη να μπορούν να ενσωματωθούν σε πίνακα και στα πεδία χαμηλής τάσης του οικίσκου ελέγχου τύπου rack) Ένας (1) Επεξεργαστής οικογένεια από: o Intel Xeon E-2100 product family, o Intel Core i3, Μνήμη (RAM): 8 GB / DDR MHz Σκληρός Δίσκος (Hard disk drives): 1TB SAA Ethernet: Dual 10/100/1000 Mbps Ethernet Nα εξασφαλίζεται ο σωστός αερισμός και ψύξη των υποσυστημάτων του υπολογιστή. Οθόνη: LCD 19 με ποντίκι και πληκτρολόγιο για Rack I/O ports: USB 2x Το λογισμικό με το οποίο θα είναι εξοπλισμένος ο Η/Υ πρέπει να παρέχει την δυνατότητα για On Line εποπτεία και έλεγχο των Φ/Β Σταθμών όπως περιεγράφηκε ανωτέρω. Η λειτουργία τoυ Φ/Β Σταθμού και του σταθμού μέτρησης των Μετεωρολογικών Συνθηκών δεν θα πρέπει να εξαρτάται από την κατάσταση στην οποία θα βρίσκεται ο Η/Υ του τοπικού συστήματος εποπτείας και ελέγχου (ανοικτός, κλειστός, υπό βλάβη κ.λ.π.). Σε κάθε περίπτωση η κεντρική μονάδα του Η/Υ που θα εγκατασταθεί σε διαμέρισμα του Τερματικού σταθμού του Φ/Β Σταθμού θα πρέπει να διαθέτει τις προδιαγραφόμενες θερμοκρασιακές περιοχές λειτουργίας. Επιπλέον θα πρέπει να υπάρχει λογισμικό για την απεικόνιση των μετρητικού εξοπλισμού των ψηφιακών πολυοργάνων και να εγκατασταθεί στον Η/Υ. Το λογισμικό θεωρείται απαραίτητο για τον υπολογιστή. 2.5 Σύνδεση με το εσωτερικό δίκτυο της ΔΕΑΥΑΒ σύμφωνα με προδιαγραφές ΔΕΔΔΗΕ Ο ανάδοχος έχει την υποχρέωση της ολοκλήρωσης της εγκατάστασης σύμφωνα με τις προδιαγραφές του ΔΕΔΔΗΕ. Στις υποχρεώσεις του είναι η προμήθεια, τοποθέτηση όλου του απαραίτητου εξοπλισμού, η σύνδεση και η διεκπεραίωση από πλευράς αιτήσεων και δικαιολογητικών της διαδικασίας έως και την πλήρη σύνδεση και ένταξη του συστήματος του ΔΕΔΔΗΕ για ενεργειακό συμψηφισμό. Η σύνδεση του Φ/Β Σελίδα 29

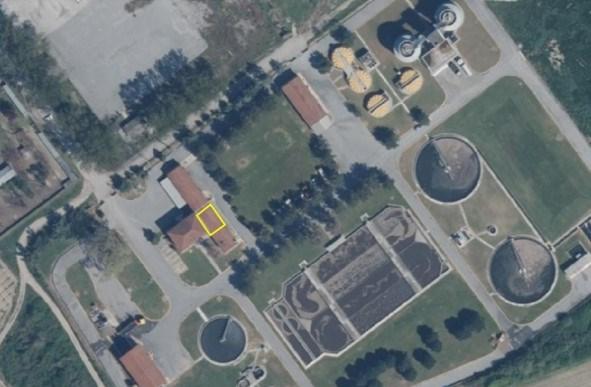

30 συστήματος σε δίκτυο μέσης τάσης καθώς και η εγκατάσταση της μετρητικής διάτασης παραγωγής, γίνεται σύμφωνα με το σχετικό ενημερωτικό σημείωμα του ΔΕΔΔΗΕ (όπως έχει αναρτηθεί στο διαδίκτυο από το ΔΕΔΔΗΕ).Η σύνδεση θα γίνει στο χώρο με τους πίνακες ΧΤ του υφιστάμενου Υποσταθμού της ΔΕΥΑΒ, στη θέση που φαίνεται στην ακόλουθη εικόνα: Επιπλέον θα πρέπει να σημειωθεί ότι η σύνδεση θα πρέπει να γίνει με επέκταση των πεδίων ΧΤ. Πέραν των προβλεπόμενων από τον ΔΕΔΔΗΕ θα πρέπει να γίνει προμήθεια και τοποθέτηση και του ακόλουθου εξοπλισμού: Κεντρικός Διακόπτης χειρισμών 4 Χ 800 A Απαγωγός κρουστικών υπερτάσεων τύπου Τ1+Τ2 Απαγωγός κρουστικών υπερτάσεων για τα ασθενή. Ψηφιακό πολυόργανο με οθόνη εξωτερική του πεδίου με ένδειξη τάσης, ρεύματος ανά φάση Ψηφιακό Πολυόργανο με καταγραφή βασικών μεγεθών ποιότητας ισχύος (H,U,Fl, Unbalance, transient, Ιr) τα δύο πολυόργανα θα πρέπει να δύναται να συνδεθούν μεταξύ τους και με τα υπόλοιπα που θα είναι στο χώρο του Οικίσκου Ελέγχου του Φ/Β Σταθμού. 2.6 Απαιτήσεις και τεχνικές προδιαγραφές Περιφερειακού Εξοπλισμού Σύστημα Συναγερμού Για την ασφάλεια του φ/β σταθμού θα τοποθετηθεί σύστημα συναγερμού για την καταγραφή εισόδου και την ανίχνευση κίνησης στον Οικίσκο Ελέγχου και του Οικίσκου αποθήκευσης μέσω κατάλληλων αισθητήρων (παγίδες συναγερμού). Το σύστημα θα περιλαμβάνει όλα τα παρελκόμενα για την ομαλή λειτουργία (κεντρική μονάδα, τροφοδοτικό, πληκτρολόγιο, σειρήνα, ασύρματο τηλεχειριστήριο, μπαταρίες, καλωδιώσεις κλπ). Επίσης σε περίπτωση ενδεχόμενης παραβίασης ή διακοπής της ηλεκτρικής ισχύος θα πρέπει να έχει την δυνατότητα ειδοποίησης του Αναδόχου και των υπεύθυνων προσώπων ή Εταιριών ασφαλείας που θα υποδείξει η Υπηρεσία Σύστημα Παρακολούθησης Κλειστού Κυκλώματος Τηλεόρασης (C.C.T.V.) Το σύστημα C.C.T.V. θα αποτελείται από σταθερές κάμερες εξωτερικού χώρου και τις καταγραφικές μονάδες (DVR). Κάθε DVR θα πρέπει να έχει κατ ελάχιστον θύρες σύνδεσης τεσσάρων καμερών και Σελίδα 30

31 σκληρό δίσκο ελάχιστης χωρητικότητας 1TB. Oι κάμερες θα πρέπει να είναι ανάλυσης τουλάχιστον 2MP και να έχουν δυνατότητα λειτουργίας σε χαμηλές συνθήκες φωτισμού (υπέρυθρη κάμερα). Οι κάμερες θα είναι τοποθετημένες επί του Οικίσκου Ελέγχου και οι καταγραφικές μονάδες με τις οποίες θα συνδέονται οι κάμερες θα βρίσκονται εντός των οικίσκων. Θα γίνει τοποθέτηση τουλάχιστον ενός τεμαχίου κάμερας σε κάθε πλευρά που υπάρχει πόρτα εισόδου σε κάποιο διαμέρισμα του Οικίσκου. Οι κάμερες θα πρέπει να τοποθετηθούν σε κατάλληλο σημείο ώστε να επιτηρούν όλες τις εισόδους πρόσβασης των οικίσκων και θα καταγράφουν σε όλη την διάρκεια της ημέρας και της νύχτας. Τα δεδομένα θα αποθηκεύονται τοπικά στους σκληρούς δίσκους των μονάδων καταγραφής, στις οποίες (μονάδες καταγραφής) θα πρέπει να υπάρχει η δυνατότητα πρόσβασης απομακρυσμένα μέσω διαδικτύου. Επομένως απαιτούνται 4 DVR και 16 κάμερες κλειστού (μία σε κάθε πλευρά του οικίσκου) κυκλώματος Περιμετρικός Φωτισμός Προς ενίσχυση της ασφάλειας του φ/β σταθμού, περιμετρικά (βόρεια και ανατολικά), θα εγκατασταθεί φωτισμός χαμηλής ενεργειακής κατανάλωσης, τεχνολογίας LED. Τα φωτιστικά σώματα θα τοποθετηθούν επί χαλύβδινου ιστού φωτισμού ύψους 4 μέτρων, κωνικής οκταγωνικής διατομής, θα συνδέονται με ακροκιβώτιο διπλού ασφαλειοαποζεύκτη και θα εδραστούν επί προκατασκευασμένων βάσεων αγκύρωσης με πλάκα έδρασης. Οι ιστοί θα τοποθετηθούν ανά περίπου 15 m απόσταση, δημιουργώντας συνολικά την απαίτηση για προμήθεια & εγκατάσταση 14 τεμαχίων φωτιστικού σώματος - ακροκιβωτίου σύνδεσης - ιστού φωτισμού προκατασκευασμένης βάση αγκύρωσης Επιπλέον στην γωνία κάθε οικίσκο θα τοποθετηθεί ένα φωτιστικό σώμα ίδιου τύπου και στήριξη σε βραχίονα κατάλληλης διατομής. Επομένως θα απαιτηθούν επιπλέον 18 ΤΕΜ. Τεχνικά χαρακτηριστικά Φωτιστικού Σώματος: Σώμα (κέλυφος) φωτιστικού: Κατασκευασμένο από υψηλής πίεσης χυτοπρεσσαριστό αλουμίνιο βαμμένο με πολυεστερική βαφή πούδρας για αντοχή έναντι της διάβρωσης. Το φωτιστικό θα έχει αεροδυναμικό σχεδιασμό, θα είναι μικρών διαστάσεων, θα έχει βάρος μικρότερο από 1,5kg και θα φέρει πτερύγια-ψύκτρες για απαγωγή της θερμότητας. Θα αποτελείται από το τμήμα της οπτικής μονάδας και το τμήμα των ηλεκτρικών μερών. Θα είναι εύκολα ανοιγόμενο για πρόσβαση στο εσωτερικό του φωτιστικού, στο χώρο των ηλεκτρικών μερών και της οπτικής μονάδας. Η βαφή του κελύφους θα είναι σε απόχρωση RAL γκρι. Θα φέρει κατάλληλη προσαρμογή για τοποθέτηση σε βραχίονα διαμέτρου 32-42mm, σύμφωνα με τα σχέδια. Το φωτιστικό θα έχει προστασία έναντι εισχώρησης νερού και σκόνης βαθμού στεγανότητας IP65 (κατά ΕΝ60598), τόσο για το χώρο των ηλεκτρικών μερών όσο και για το χώρο της οπτικής μονάδας. Τα υλικά κατασκευής θα είναι πλήρως ανακυκλώσιμα. Η θερμοκρασία λειτουργίας (Ta) του φωτιστικού κατά ΕΝ θα είναι +50οC (θα τεκμηριώνεται από το πιστοποιητικό ENEC ή το πηγαίο αυτού Test Report κατά EN60598 ή το πιστοποιητικό CB). Οπτική μονάδα: Θα φέρει πολυκαρβονικό κάλυμμα, υψηλής διαύγειας, ανθεκτικό στις υψηλές θερμοκρασίες και την υπεριώδη ακτινοβολία (UV). Το κάλυμμα της οπτικής μονάδας θα έχει μηχανική αντοχή βαθμού τουλάχιστον ΙΚ08 (κατά ΕΝ62262). Το σύστημα οπτικής μετάδοσης θα αποτελείται από σύστημα οπτικών φακών (ενσωματωμένοι στο PC κάλυμμα της οπτικής μονάδας). Η διατήρηση της φωτεινής ροής των 35οC (κατά LM80-08 & TM21) θα είναι ώρες. Η θερμοκρασία χρώματος (CCT) θα είναι 5400K ± 5% και ο δείκτης χρωματικής απόδοσης θα είναι CRI 75. Η οπτική μονάδα θα κατηγοριοποιείται σε RG0 κατά ΕΝ62471 σε απόσταση 2m (θα τεκμηριώνεται από το πιστοποιητικό ENEC ή Test Report ΕΝ62471 από διαπιστευμένο εργαστήριο δοκιμής). Σελίδα 31

32 Ηλεκτρικά μέρη: Η ονομαστική τάση εισόδου του τροφοδοτικού (driver) θα πρέπει να είναι 230V AC ±10% 50Hz, ενώ το φωτιστικό θα προστατεύεται από υπερτάσεις 10kV και θα είναι κλάσης μόνωσης class I. Το φωτιστικό θα φέρει κατάλληλη ασφάλεια στο εσωτερικό του (καθώς πρόκειται να τοποθετηθεί σε ξύλινες κολώνες ΔΕΔΔΗΕ). Το φωτιστικό θα παραδοθεί προκαλωδιωμένο με καλώδιο 0,3m για εύκολη εγκατάσταση. Φωτομετρικά χαρακτηριστικά: Η συνολική ισχύς του φωτιστικού (LED+Driver) θα πρέπει να είναι μικρότερη ή ίση από 23W. Η φωτεινή ροής του 25 o C θα πρέπει να είναι μεγαλύτερη από 2000 lm (μετά από θερμικές και οπτικές απώλειες). Η ανοχή (tolerance) σε σχέση με τα ονομαστικά μεγέθη που δηλώνει ο κατασκευαστής δε θα πρέπει να είναι μεγαλύτερη από ±5% για την ισχύ και ±7% για τη φωτεινή ροή. Η κατανομή φωτεινής έντασης θα είναι ασύμμετρη Type II-Medium κατά IESNA κατάλληλη για την εφαρμογή σύμφωνα με τις φωτοτεχνικές απαιτήσεις, ενώ αυτή θα έχει άνω εκπομπής φωτός U0 (σε οριζόντια τοποθέτηση) σύμφωνα με την κατηγοριοποίηση BUG IES TM για περιορισμό της φωτορύπανσης. Πιστοποιητικά Διασφαλίσεις: Τεχνικά Φυλλάδια (επίσημο έντυπο φυλλάδιο Prospectus και ιστοσελίδα του κατασκευαστή) και εγχειρίδιο εγκατάστασης (installation sheet) του φωτιστικού. Δήλωση συμμόρφωσης CE με την οδηγία LVD 2006/95/EK (ή νεότερη) και τα πρότυπα ΕΝ , ΕΝ , την οδηγία EMC 2004/108/ΕΚ (ή νεότερη) και τα πρότυπα EN , EN , ΕΝ 55015, ΕΝ 61547, την οδηγία RoHS 2002/95/ΕΚ (ή νεότερη), το πρότυπο ΕΝ και την οδηγία Eco-design 2009/125/ΕΚ (ή νεότερη) Πιστοποιητικό ENEC για διασφάλιση της ασφάλειας και ποιότητας του φωτιστικού. Πιστοποιητικά ISO 9001:2008 και ISO 14001:2008 (ή νεότερα) για το εργοστάσιο κατασκευής από αναγνωρισμένο φορέα πιστοποίησης. Δοκιμή ελέγχου (Test Report) κατά το πρότυπο LM80 των προσφερόμενων LED εντός του φωτιστικού σώματος. Η δοκιμή LM80 θα έχει διεξαχθεί σε LED ίδιου τύπου με τα προσφερόμενα και σε συνθήκες ρεύματος οδήγησης μεγαλύτερες ή ίσες του ρεύματος οδήγησης των LED εντός του φωτιστικού. Επιπρόσθετα, η θερμοκρασία στην οποία διεξάγονται οι μετρήσεις θα πρέπει να είναι μεγαλύτερη ή ίση των 85 ο C. Αναφορικά με τις ώρες δοκιμές αυτές θα πρέπει να είναι κατ ελάχιστον 6000 ώρες όπως ορίζει το LM80. Έγγραφο (πιστοποιητικό) φωτομετρικών δεδομένων του κατασκευαστή των φωτιστικών στο οποίο θα αναγράφονται τα βασικά ονομαστικά φωτομετρικά μεγέθη: συνολική ισχύς (W), φωτεινή ροή (lm), απόδοση (lm/w), θερμοκρασία χρώματος (Κ), δείκτης χρωματικής απόδοσης (CRI), καμπύλες και πίνακες φωτεινής έντασης (πολικό διάγραμμα), η κατηγοριοποίηση κατά IES TM (BUG Ratings). Η ανοχή (tolerance) σε σχέση με τα ονομαστικά μεγέθη που δηλώνει ο κατασκευαστής δε θα πρέπει να είναι μεγαλύτερη από ±5% για την ισχύ και ±7% για τη φωτεινή ροή. Όλα τα παραπάνω θα έχουν διεξαχθεί βάσει του LM79 και θα προέρχονται από διαπιστευμένο εργαστήριο κατά ISO για το συγκεκριμένο σκοπό. Πλήρη φωτοτεχνικά στοιχεία σε ηλεκτρονική μορφή (.ldt) κατάλληλα για άμεση εισαγωγή σε ανοικτά προγράμματα υπολογισμών (DIALUX, RELUX κ.ά.). Επιπλέον, θα πρέπει να συνοδεύονται από έγγραφο (είτε του φωτομετρικού εργαστηρίου όπου έλαβε χώρα η μέτρηση των φωτιστικών, είτε του κατασκευαστή σε περίπτωση που διαθέτει δικό του εργαστήριο) από το οποίο να προκύπτει ότι το φωτομετρικό εργαστήριο είναι πιστοποιημένο κατά ISO 17025:2005 για έκδοση φωτομετρικών (LM 79). Η διαπίστευση ISO 17025:2005 του φωτομετρικού εργαστηρίου θα επισυνάπτεται. Σελίδα 32

33 Εργοστασιακή εγγύηση του φωτιστικού τουλάχιστον 5 έτη συνοδευόμενη από τους γραπτούς όρους εγγύησης του κατασκευαστή. Δήλωση του κατασκευαστή των φωτιστικών για τη διάρκεια ζωής των LED, σύμφωνα με την έκθεση IES LM-80 και TΜ21, το ρεύμα οδήγησης των LED και τη θερμοκρασία Tsp που αναπτύσσεται για όλα τα επιμέρους τεχνικά χαρακτηριστικά τα οποία δεν είναι εμφανή στα επίσημα τεχνικά φυλλάδια τους (όπου και εάν απαιτείται). ΦΩΤΟΤΕΧΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ Για να αξιολογηθεί η καταλληλόλητα των προσφερόμενων φωτιστικών τεχνολογίας LED θα πρέπει, απαραιτήτως, να προσκομισθεί φωτοτεχνική μελέτη που θα έχει πραγματοποιηθεί σε πρόγραμμα προσομοιώσεων (Relux ή Dialux), η οποία θα επιβεβαιώνει την επίτευξη των ζητούμενων φωτοτεχνικών απαιτήσεων όπως παρουσιάζονται παρακάτω για τα δεδομένα γεωμετρικά χαρακτηριστικά και την καθορισμένη κλάση φωτισμού κατά ΕΛΟΤ ΕΝ13201:2015. Γεωμετρικά χαρακτηριστικά οδού & κλάση φωτισμού ΕΛΟΤ ΕΝ13201:2015 Ύψος θέσης φωτεινής πηγής: 4,0m Διάταξη ιστών: Μονόπλευρη κάτω Απόσταση ιστών: 20,0m Προεξοχή φωτιστικού: +0,0m (±10% απόκλιση) Κλίση φωτιστικού (βραχίονα): 5ο (5ο) Ανακλαστικότητα οδοστρώματος: R3 (Qo=0,07) Συντελεστής συντήρησης Mf=0,80 Κλάση φωτισμού: P3 Eave 7,5 lux / Emin 1,5 lux Τεχνικά χαρακτηριστικά Ιστού στήριξης: Yλικό: Xάλυβας θερμής έλασης ποιότητας S235JR κατά ΕΝ Προστασία: Γαλβάνισμα εν θερμώ βάσει Διεθνούς Προτύπου EN ISO1461 Κατασκευή: Κόψιμο και διαμόρφωση σε κωνική οκταγωνική διατομή από μονοκόμματα (μοναδιαία) τεμάχια. Η συγκόλληση του ιστού θα πρέπει να γίνεται κατά μήκος με μία μόνο διαμήκη ραφή σε αυτόματα μηχανήματα συγκόλλησης. Στην βάση του ιστού θα προσαρμόζεται (μέσω συγκόλλησης) πλάκα έδρασης η οποία ενισχύεται με τέσσερα (4) τρίγωνα ενίσχυσης. Θυρίδα από το ίδιο σώμα του ιστού, κομμένη με ειδικό πριόνι, όπου εφαρμόζει απόλυτα και δεν εξέχει (κατά την κλειστή θέση) από τον ιστό (IP54 και ΙΚ10). Πιστοποίηση: CE από ανεξάρτητο εγκεκριμένο κοινοποιημένο Ευρωπαϊκό Φορέα (ΦΕΚ 1557/Β/ και EN 40). Σελίδα 33

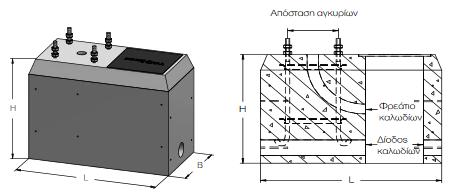

34 Εικόνα 4: Πρότυπο σχέδιο Ιστού στήριξης Τεχνικά χαρακτηριστικά προκατασκευασμένης βάσης: Η βάση στήριξης θα πρέπει να είναι κατάλληλων διαστάσεων και να αποτελεί από μόνη της ολοκληρωμένο προϊόν και να είναι εφοδιασμένη με: γαλβανισμένα εν θερμώ αγκύρια το φρεάτιο με το στεγανό χυτοσιδηρό καπάκι του τον σωλήνα διέλευσης των καλωδίων και τον απαραίτητο εξοπλισμό Εικόνα 5: Πρότυπο σχέδιο προκατασκευασμένης βάσης στήριξης Τεχνικά χαρακτηριστικά ακροκιβωτίου (junction box): To ακροκιβώτιο θα πρέπει να είναι κατάλληλων διαστάσεων ώστε να μπορεί να εφαρμόζει στον ιστό και θα πρέπει να έχει κατ ελάχιστο τα παρακάτω χαρακτηριστικά: Υλικό: Ρητίνες Πολυαμιδίων resin 6.6 σύμφωνα με τα UL-94 Standards Kαλώδια και αγωγοί θα πρέπει να ασφαλίζονται χωριστά σε ειδική τριπλή τετραπολική κλέμμα σύνδεσης με ανοξείδωτες βίδες ποιότητας υλικού ΑISI 304. Για την στήριξη του ακροκιβωτίου στον ιστό θα πρέπει να υπάρχει ρυθμιζόμενη υποδοχή Σελίδα 34
