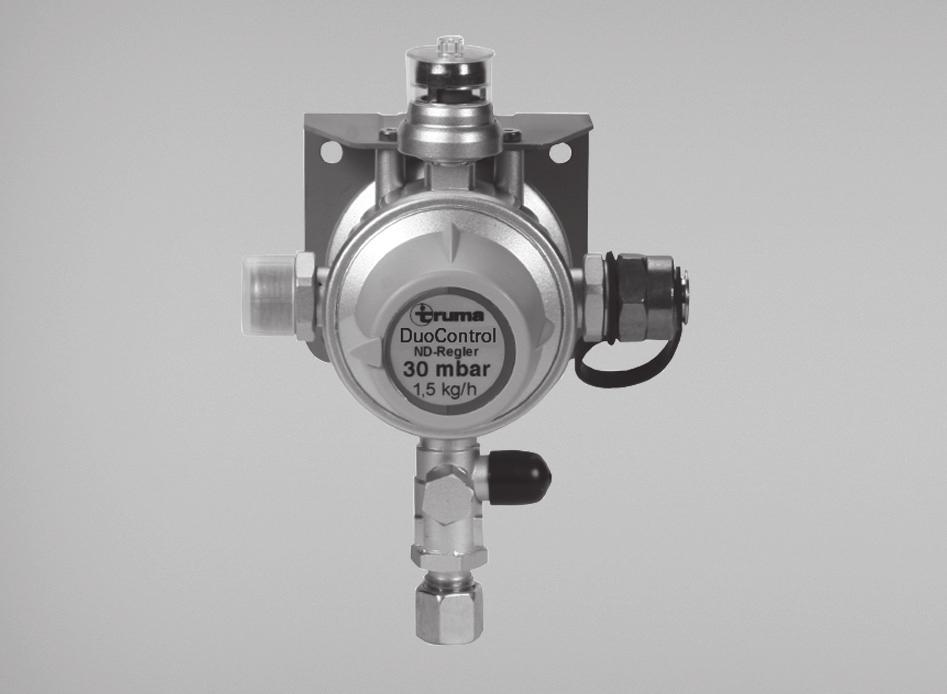

DuoControl. Οδηγίες λειτουργίας Οδηγίες τοποθέτησης Να τις έχετε πάντα μαζί σας στο όχημα! Σελίδα 2 Σελίδα 9

Transcript

1 DuoControl Οδηγίες λειτουργίας Οδηγίες τοποθέτησης Να τις έχετε πάντα μαζί σας στο όχημα! Σελίδα 2 Σελίδα 9

2 DuoControl Πίνακας περιεχομένων Σύμβολα που χρησιμοποιούνται... 2 Σκοπός χρήσης... 2 Υποδείξεις ασφαλείας... 3 Οδηγίες λειτουργίας Στοιχεία χειρισμού κι ενδείξεων... 4 Έναρξη λειτουργίας... 4 Εναλλαγή... 4 Κατάσταση άντλησης... 5 Αλλαγή φιαλών αερίου... 5 Αλλαγή εύκαμπτων σωλήνων... 6 Λειτουργία με μόνο μια φιάλη αερίου... 6 Έλεγχος στεγανότητας της περιοχής υψηλής πίεσης... 6 Έλεγχος στεγανότητας της περιοχής χαμηλής πίεσης... 6 Συντήρηση... 7 Αξεσουάρ... 8 Τεχνικά χαρακτηριστικά... 8 Οδηγίες τοποθέτησης Υποδείξεις ασφαλείας... 9 Προστασία από ρύπους / λάδωμα... 9 Διαστάσεις τοποθέτησης... 9 Τοποθέτηση και σύνδεση του DuoControl... 9 Αυτοκόλλητα Δήλωση εγγύησης του κατασκευαστή (Ευρωπαϊκή Ένωση) Σύμβολα που χρησιμοποιούνται Η εγκατάσταση και η επισκευή της συσκευής πρέπει να διεξάγονται μόνο από εξειδικευμένο τεχνικό. Το σύμβολο υποδεικνύει πιθανούς κινδύνους. Υπόδειξη με πληροφορίες και συμβουλές. Σκοπός χρήσης To DuoControl είναι ένα σύστημα ρύθμισης πίεσης αερίου ασφαλείας με αυτόματη εναλλαγή λειτουργίας για σύνδεση σε δύο φιάλες αερίου για τροχόσπιτα και αυτοκινούμενα τροχόσπιτα. Το σύστημα ρύθμισης πίεσης αερίου εγγυάται μια ομοιόμορφη πίεση εξόδου των 30 mbar σε μια επιτρεπτή πίεση εισόδου των 0,6 16 bar. Το DuoControl δεν μπορεί να χρησιμοποιηθεί στη Γερμανία για οχήματα επαγγελματικής χρήσης (σύμφωνα με τον κανονισμό 79 της γερμανικής ασφάλειας ατυχημάτων (DGUV) μέχρι τούδε προδιαγραφές επαγγελματικών συνεταιρισμών (BGV) D 34). Η χρήση του DuoControl σε κλειστούς χώρους (π.χ. νοικοκυριό), σε πλοία ή σε εκρηκτική ζώνη 0 (π.χ. φορτηγά καυσίμων) απαγορεύεται. Για μια πιθανή χρήση σε κινητές οικίες πρέπει να τηρηθούν οι εθνικές προδιαγραφές. Στη Γερμανία απαγορεύεται η χρήση σε κινητές οικίες. 2

3 Μια διάταξη ασφαλείας PRV* με περιορισμένη ροή που είναι ενσωματωμένη στο DuoControl και ενεργοποιείται αυτόματα προστατεύει τις συνδεδεμένες συσκευές κατανάλωσης από ανεπίτρεπτα υψηλή πίεση. Μόλις δημιουργηθεί μια ανεπίτρεπτα υψηλή πίεση στην πλευρά εξόδου, ανοίγει η βαλβίδα PRV και εκτονώνει την υπερβολική πίεση στον αέρα. Μετά την αποσυμπίεση η βαλβίδα PRV κλείνει αυτόματα. * = Pressure Relief Valve = βαλβίδα εκτόνωσης υπερβολικής πίεσης Υποδείξεις ασφαλείας Για τη λειτουργία του συστήματος ρύθμισης πίεσης αερίου DuoControl απαιτείται υποχρεωτικά η χρήση όρθιων φιαλών αερίου από τις οποίες αντλείται αέριο στην αέρια φάση. Απαγορεύεται η χρήση φιαλών αερίου από τις οποίες προέρχεται το αέριο από την υγρή φάση (π.χ. για κλαρκ), επειδή μπορούν να προκαλέσουν ζημιές στην εγκατάσταση αερίου. Για τη σύνδεση των φιαλών αερίου στο σύστημα ρύθμισης πίεσης αερίου απαιτούνται εύκαμπτοι σωλήνες υψηλής πίεσης. Οι εύκαμπτοι σωλήνες υψηλής πίεσης που απαιτούνται σε αυτήν την περίπτωση προσφέρονται από την Truma σε όλες τις συνήθεις επιλογές σύνδεσης για ευρωπαϊκές φιάλες αερίου (βλ. σελ. 14). Παρόλο που δεν επιβάλλεται πάντα αναγκαστικά, η Truma συνιστά τη χρήση εύκαμπτων σωλήνων υψηλής πίεσης με αντιθραυστική ασφάλεια σωλήνα. Οι συσκευές ρύθμισης πίεσης και οι εύκαμπτοι σωλήνες πρέπει να αντικαθίστανται το αργότερο εντός 10 ετών (σε περίπτωση επαγγελματικής χρήσης εντός 8 ετών) από την ημερομηνία κατασκευής τους. Υπεύθυνος για τον έλεγχο είναι ο χρήστης. Υποδείξεις για τη λειτουργία της εγκατάστασης αερίου κατά την οδική χρήση: Πριν τη λειτουργία μιας συσκευής υγραερίου κατά την οδική χρήση πρέπει να ληφθούν υπόψη τα δεδομένα του εκάστοτε κατασκευαστή της συσκευής. Για τη θέρμανση κατά τη διάρκεια της οδήγησης προδιαγράφουν ο κανονισμός (ΕΚ) αρ. 661/2009 και ο δεσμευτικός κανονισμός ΟΕΕ/ΗΕ R 122 ένα μηχανισμό απενεργοποίησης ασφαλείας για αυτοκινούμενα τροχόσπιτα και για τροχόσπιτα. Το σύστημα ρύθμισης πίεσης αερίου Truma DuoControl CS πληροί αυτήν την απαίτηση. Με την εγκατάσταση ενός μηχανισμού απενεργοποίησης ασφαλείας όπως π.χ. του συστήματος ρύθμισης πίεσης αερίου Truma DuoControl CS, με ανάλογα σχεδιασμένο σύστημα εγκατάστασης αερίου, επιτρέπεται η λειτουργία μιας δοκιμασμένου τύπου θερμάστρας υγραερίου κατά τη διάρκεια της οδήγησης σύμφωνα με τον παραπάνω κανονισμό σε όλη την Ευρώπη. Πρέπει να τηρούνται οι εθνικές προδιαγραφές και οι κανονισμοί. Για οχήματα πριν το έτος κατασκευής 01/2007 δεν υπάρχουν περιορισμοί για τη λειτουργία της εγκατάστασης αερίου κατά την οδική χρήση**. Τα εσώκλειστα αυτοκόλλητα (κλείστε φιάλες αερίου κατά την οδική χρήση) δεν εφαρμόζονται εδώ. ** Εξαίρεση για τη Γαλλία: Στη Γαλλία η λειτουργία της εγκατάστασης αερίου κατά την οδική χρήση επιτρέπεται μόνο σε οχήματα ελεγμένου τύπου με πρώτη άδεια κυκλοφορίας από την 01/01/2007. Σε παλαιότερα οχήματα η λειτουργία της εγκατάστασης αερίου κατά την οδική χρήση επιτρέπεται μόνο σε συνδυασμό με μια διάταξη φραγμού ασφαλείας. 3

4 Οι φιάλες αερίου που δεν είναι συνδεδεμένες στην εγκατάσταση αερίου πρέπει να είναι πάντα κλειστές και να φέρουν προστατευτικό πώμα. Συνδεδεμένες φιάλες αερίου ισχύουν ως υλικά λειτουργίας και όχι ως επικίνδυνα εμπορεύματα (απαλλαγή ADR σύμφωνα με τις παραγράφους και e). Οδηγίες λειτουργίας Στοιχεία χειρισμού κι ενδείξεων Έναρξη λειτουργίας Αν χρειαστεί, ανοίξτε τον τηλεδιακόπτη αερίου. Περιστρέψτε π.χ. το περιστρεφόμενο πλήκτρο (α) μέχρι το τέρμα προς τα αριστερά (αριστερή σύνδεση = φιάλη λειτουργίας). Συνδέστε τις φιάλες αερίου και ελέγξτε την κανονική κατάσταση όλων των κοχλιωτών συνδέσεων των εύκαμπτων σωλήνων. Ανοίξτε τις βαλβίδες και των δύο φιαλών αερίου. γ β γ Πιέστε με δύναμη για 5 δευτερόλεπτα περίπου την αντιθραυστική ασφάλεια σωλήνα (γ πράσινο πλήκτρο) στον εύκαμπτο σωλήνα υψηλής πίεσης. α Στο παραθυράκι ένδειξης (β) γίνεται η ένδειξη πράσινη. Εναλλαγή Εικόνα 1 α = περιστρεφόμενο πλήκτρο για φιάλη λειτουργίας/φιάλη ρεζέρβα β = ένδειξη κατάστασης φιάλη λειτουργίας/φιάλη ρεζέρβα (πράσινο/κόκκινο) γ = πράσινο πλήκτρο αντιθραυστική ασφάλεια σωλήνα Ως αξεσουάρ προσφέρει η Truma μια τηλεένδειξη (κωδ. πρ ), που προβάλλει την κατάσταση της φιάλης λειτουργίας στο εσωτερικό του οχήματος. Σε περίπτωση που κατεβεί η πίεση φιάλης της φιάλης λειτουργίας κάτω από 0,5 bar, εναλλάσσει το DuoControl αυτόματα και αντλείται αέριο από τη δεύτερη φιάλη αερίου. Στο παραθυράκι ένδειξης γίνεται η ένδειξη κόκκινη. Σε μεγάλο παγετό καθώς και σε περίπτωση άντλησης μεγάλης ποσότητας αερίου για παρατεταμένο χρονικό διάστημα η πίεση αερίου μπορεί να πέσει κάτω από 0,5 bar, παρόλο που υπάρχει ένα υπόλοιπο αερίου μέσα στη φιάλη. Έτσι μπορεί να συμβεί να αντληθεί αέριο συγχρόνως και από τις δύο φιάλες αερίου. Σε περίπτωση ανάγκης μπορείτε να καθορίσετε χειροκίνητα με το περιστρεφόμενο πλήκτρο (α) ποια φιάλη είναι η φιάλη λειτουργίας και ποια είναι η φιάλη ρεζέρβα. 4

5 Περιστρέψτε το περιστρεφόμενο πλήκτρο (α) πάντα μέχρι το τέρμα προς τα αριστερά ή δεξιά (η μεσαία θέση πλήκτρου προκαλεί την παράλληλη άντληση και από τις δύο φιάλες αερίου). Κατάσταση άντλησης Στη βασική θέση (φιάλη λειτουργίας στην αριστερή πλευρά, φιάλη ρεζέρβα στην δεξιά πλευρά) προκύπτει η εξής ένδειξη: ένδειξη κατάστασης (β) είναι πράσινη = άντληση αερίου από την αριστερή φιάλη (φιάλη λειτουργίας). ένδειξη κατάστασης (β) είναι κόκκινη = άντληση αερίου από τη δεξιά φιάλη (φιάλη ρεζέρβα), ελέγξτε σύνδεση προς αριστερή φιάλη και στάθμη πλήρωσης. Αλλαγή φιαλών αερίου Χρησιμοποιήστε το συνοδευτικό εργαλείο βιδώματος, για να βιδώσετε και ξεβιδώσετε τους εύκαμπτους σωλήνες υψηλής πίεσης. Εγγυάται την απαραίτητη ροπή σύσφιγξης και εμποδίζει ζημιές στην κοχλίωση από λάθος εργαλεία. Κατάλοιπα αερίου: Μην καπνίζετε, όχι γυμνές φλόγες! Το DuoControl σάς προσφέρει τη δυνατότητα να αλλάξετε μια κενή φιάλη αερίου χωρίς να διακόψετε τη λειτουργία των συσκευών κατανάλωσης. Οι βαλβίδες αντεπιστροφής που είναι ενσωματωμένες στο στόμιο εισόδου εμποδίζουν τη διάχυση του αερίου σε περίπτωση που είναι συνδεδεμένη μόνο μια φιάλη («Λειτουργία με μόνο μια φιάλη αερίου»). Περιστρέψτε το περιστρεφόμενο πλήκτρο (α) κατά 180 ή για μισή στροφή μέχρι το τέρμα και η πρώην φιάλη ρεζέρβα θα μετατραπεί σε φιάλη λειτουργίας. Μετά την αλλαγή της φιάλης η γεμάτη φιάλη αερίου είναι στη διάθεσή σας ξανά ως φιάλη ρεζέρβα. Η ένδειξη κατάστασης (β) γίνεται πράσινη. Κλείστε τη βαλβίδα της κενής φιάλης αερίου. Ξεβιδώστε τον εύκαμπτο σωλήνα υψηλής πίεσης από την φιάλη αερίου, και, αν υπάρχει, αφαιρέστε τον αντάπτορα υποδοχής. Βιδώστε τον εύκαμπτο σωλήνα υψηλής πίεσης στην γεμάτη φιάλη αερίου, και, αν υπάρχει, τοποθετήστε τον αντάπτορα υποδοχής. Ελέγξτε αν υπάρχουν κατάλοιπα στο φίλτρο αερίου. Ανοίξτε τη βαλβίδα της γεμάτης φιάλης αερίου. Αν απαιτείται, πιέστε με δύναμη για 5 δευτερόλεπτα περίπου την αντιθραυστική ασφάλεια σωλήνα (γ πράσινο πλήκτρο). Η ένδειξη κατάστασης (β) παραμένει πράσινη. Μετά τη σύνδεση γυρίστε για λίγο το περιστρεφόμενο πλήκτρο (α) πίσω στην γεμάτη φιάλη αερίου, για να εξαερωθεί η εγκατάσταση (η συσκευή κατανάλωσης να λειτουργεί). Να ελέγχετε τη στεγανότητα της σύνδεσης του εύκαμπτου σωλήνα στη βαλβίδα της φιάλης μετά από κάθε επέμβαση (βλ. «Έλεγχος στεγανότητας της περιοχής υψηλής πίεσης»). 5

6 Αλλαγή εύκαμπτων σωλήνων Χρησιμοποιήστε το συνοδευτικό εργαλείο βιδώματος, για να βιδώσετε και ξεβιδώσετε τους εύκαμπτους σωλήνες υψηλής πίεσης. Εγγυάται την απαραίτητη ροπή σύσφιγξης και εμποδίζει ζημιές στην κοχλίωση από λάθος εργαλεία. Κατάλοιπα αερίου: Μην καπνίζετε, όχι γυμνές φλόγες! Κλείστε τη βαλβίδα της φιάλης αερίου. Ξεβιδώστε τον εύκαμπτο σωλήνα υψηλής πίεσης από τη φιάλη αερίου (ή από τον αντάπτορα υποδοχής) και από την είσοδο φίλτρου αερίου / DuoControl. Κατά την αλλαγή του εύκαμπτου σωλήνα βεβαιωθείτε ότι η στεγανοποίηση που συνοδεύει το σωλήνα (έξοδος σωλήνα είσοδος ρυθμιστή) έχει τοποθετηθεί κανονικά και δεν φέρει ζημιές. Συνιστούμε να ανανεώνετε τη στεγανοποίηση (κωδ. πρ ) σε κάθε αλλαγή εύκαμπτου σωλήνα. Βιδώστε τον ανά χώρα ενδεδειγμένο εύκαμπτο σωλήνα υψηλής πίεσης στην είσοδο του φίλτρου αερίου / DuoControl και στη φιάλη (ή στον αντάπτορα υποδοχής). Ανοίξτε τη βαλβίδα της φιάλης αερίου. Αν απαιτείται, πιέστε με δύναμη για 5 δευτερόλεπτα περίπου την αντιθραυστική ασφάλεια σωλήνα (γ πράσινο πλήκτρο). Να ελέγχετε τη στεγανότητα της σύνδεσης του εύκαμπτου σωλήνα στη βαλβίδα της φιάλης και στην είσοδο του φίλτρου αερίου / DuoControl μετά από κάθε επέμβαση (βλ. «Έλεγχος στεγανότητας της περιοχής υψηλής πίεσης»). Λειτουργία με μόνο μια φιάλη αερίου Το DuoControl μπορεί να λειτουργήσει επίσης και με μόνο μια φιάλη αερίου. Οι βαλβίδες αντεπιστροφής που είναι ενσωματωμένες στο στόμιο εισόδου εμποδίζουν τη διάχυση του αερίου από το ελεύθερο στόμιο. Κατά τη λειτουργία με μια φιάλη πρέπει να κλείνει η ελεύθερη είσοδος με το ένθετο τυφλό καπάκι (από ορείχαλκο). Γυρίστε το περιστρεφόμενο πλήκτρο (α) προς την κατεύθυνση της φιάλης λειτουργίας. Έλεγχος στεγανότητας της περιοχής υψηλής πίεσης Οι βιδωτές συνδέσεις των εύκαμπτων σωλήνων υψηλής πίεσης πρέπει να ελέγχονται στη βαλβίδα της φιάλης αερίου και στο DuoControl με τα κατάλληλα μέσα π.χ. με σπρέι ανίχνευσης διαρροών σύμφωνα με DIN EN αν είναι στεγανές. Υπεύθυνος για τον έλεγχο είναι ο χρήστης. Έλεγχος στεγανότητας της περιοχής χαμηλής πίεσης (μέγιστη πίεση ελέγχου 150 mbar) Έλεγχος μόνο από ειδικευμένο τεχνίτη! Κλείστε όλες τις συσκευές κατανάλωσης. Ανοίξτε τις βαλβίδες φραγμού και ενδεχομένως και τον τηλεδιακόπτη αερίου. 6

7 Ξεβιδώστε το βιδωτό καπάκι της σύνδεσης ελέγχου (ε) και συνδέστε την αντλία ελέγχου με το σωλήνα ελέγχου στη σύνδεση ελέγχου. Αφαιρέστε το προστατευτικό καπάκι της βαλβίδας ελέγχου (στ) και περιστρέψτε την βαλβίδα με ένα διχαλωτό κλειδί (άνοιγμα κλειδιού 6 χλστ.) κατά 90 δεξιόστροφα. Εικόνα 2 ε Διεξάγετε τον έλεγχο στεγανότητας (π.χ. στη Γερμανία σύμφωνα με G 607). Κλείστε τη βαλβίδα της φιάλης αερίου αν η εγκατάσταση αερίου έχει διαρροή, καλέστε άμεσα ειδικευμένο τεχνίτη για να επισκευάσει την εγκατάσταση αερίου και μην ανοίξετε τη βαλβίδα φιάλης αερίου καθόλου στο ενδιάμεσο χρονικό διάστημα. στ Συντήρηση Το σύστημα ρύθμισης πίεσης αερίου DuoControl δεν απαιτεί συντήρηση. Στη Γερμανία ο έλεγχος της εγκατάστασης αερίου πρέπει να επαναλαμβάνεται κάθε 2 χρόνια από εξειδικευμένο τεχνικό υγραερίου (DVFG, TÜV, DEKRA). Ο έλεγχος πρέπει να βεβαιώνεται στο αντίστοιχο πιστοποιητικό ελέγχου (G 607). Για τις χώρες χωρίς υποχρέωση ελέγχου συνιστούμε για τη δική σας ασφάλεια να διεξάγετε έλεγχο της εγκατάστασης αερίου κάθε 2 χρόνια. Οι συσκευές ρύθμισης πίεσης και οι εύκαμπτοι σωλήνες πρέπει να αντικαθίστανται το αργότερο εντός 10 ετών (σε περίπτωση επαγγελματικής χρήσης εντός 8 ετών) από την ημερομηνία κατασκευής τους. Υπεύθυνος για τον έλεγχο είναι ο χρήστης. Το φυσίγγιο φίλτρου εντός του φίλτρου αερίου πρέπει να ελέγχεται σε τακτικά χρονικά διαστήματα, και τουλάχιστον σε κάθε αλλαγή φιάλης, για διαπίστωση καταλοίπων (π.χ. λαδιού ή καθαρών υγρών (βλ. οδηγίες λειτουργίας φίλτρου αερίου). Μετά τον επιτυχή έλεγχο περιστρέψτε τη βαλβίδα ελέγχου οπωσδήποτε κατά 90 αριστερόστροφα μέχρι το τέρμα και τοποθετήστε το προστατευτικό καπάκι. Βιδώστε πάλι το βιδωτό καπάκι επάνω στη σύνδεση ελέγχου. 7

8 Αξεσουάρ Εύκαμπτοι σωλήνες υψηλής πίεσης βλ. σελίδα 14 Σωλήνας σύνδεσης 1,5 μ. για τη σύνδεση εξωτερικών φιαλών αερίου σύνδεση G.5 για Γερμανία (κωδ. πρ ) Ανταλλακτικές στεγανοποιήσεις για σύνδεση υψηλής πίεσης M20 x 1,5 (G.13), (κωδ. πρ ) Τηλεένδειξη (μαζί με το EisEx) για την ένδειξη της κατάστασης άντλησης στο εσωτερικό του οχήματος (κωδ. πρ ) EisEx, θέρμανση ρυθμιστή (κωδ. πρ ) Γωνιακή βιδωτή σύνδεση 90 (κωδ. πρ ) Σετ επέκτασης απαιτείται για αποστάσεις φιαλών αερίου άνω των 100 εκ. (κωδ πρ ) Τηλεδιακόπτης αερίου για διακοπή της παροχής αερίου από το εσωτερικό του οχήματος GS 8 (κωδ. πρ ) GS 10 (κωδ. πρ ) Φίλτρο αερίου κατάλληλο για όλα τα συστήματα ρύθμισης πίεσης αερίου που εφαρμόζονται στον τοίχο με βιδωτή σύνδεση εισόδου M20 x 1,5 (εξωτερικό σπείρωμα G.13). Εγκατάσταση πριν από το σύστημα ρύθμισης πίεσης αερίου. (κωδ. πρ ) Τεχνικά χαρακτηριστικά καθορισμένα σύμφωνα με το πρότυπο EN 16129:2013 ή τις συνθήκες δοκιμής της Truma Είδος αερίου Υγραέριο (προπάνιο / βουτάνιο) Πίεση εισόδου 0,6 16 bar Πίεση εξόδου 30 mbar Ονομαστική πίεση εναλλαγής (p di ) 750 mbar Απόδοση ρυθμιστή 1,5 kg/h Είσοδος ρυθμιστή εξωτερικό σπείρωμα M20 x 1,5 (G.13) Έξοδος ρυθμιστή Βιδωτός δακτύλιος διάτμησης 8 χλστ. ή 10 χλστ. (H.9) Συνιστώμενη ροπή σύσφιγξης 3 5 Nm για παξιμάδι ρακόρ M20 x 1,5 (G.13) Θερμοκρασία λειτουργίας -20 C έως +50 C Αναγνωριστικός αριθμός προϊόντος CE-0085BQ Επιφυλάσσονται τεχνικές αλλαγές!

9 Οδηγίες τοποθέτησης Διαστάσεις τοποθέτησης Η εγκατάσταση και η επισκευή πρέπει να διεξάγονται μόνο από εξειδικευμένο προσωπικό. Πριν την έναρξη των εργασιών μελετήστε και ακολουθήστε προσεκτικά τις οδηγίες τοποθέτησης! Η μη τήρηση των προδιαγραφών εγκατάστασης ή/και μια λανθασμένη εγκατάσταση μπορεί να προβεί επικίνδυνη για την ανθρώπινη ζωή και να προκαλέσει υλικές ζημιές Υποδείξεις ασφαλείας Κατάλοιπα αερίου: Μην καπνίζετε, όχι γυμνές φλόγες! Σε τροχόσπιτα και αυτοκινούμενα τροχόσπιτα με διατάξεις κατανάλωσης των 30 mbar δεν επιτρέπεται να υπερβαίνει η μέγιστη απώλεια πίεσης ΔP της επόμενης εγκατάστασης έως τη διάταξη κατανάλωσης τα 5 mbar (ΔP5). 30 Εικόνα 3 διαστάσεις σε χλστ. Η απεικόνιση δεν ανταποκρίνεται στις πραγματικές διαστάσεις. Τοποθέτηση και σύνδεση του DuoControl 56 Για την εξασφάλιση της σωστής λειτουργίας πρέπει το σύστημα ρύθμισης πίεσης αερίου να βιδωθεί γερά (με 4 βίδες) σε ένα σταθερό τοίχο / οροφή. Η κατεύθυνση τοποθέτησης πρέπει να τηρηθεί. Προστασία από ρύπους / λάδωμα Για την ασφαλή προστασία του συστήματος ρύθμισης πίεσης αερίου από ρύπους / λάδωμα είναι απαραίτητη η τοποθέτηση ενός φίλτρου αερίου Truma μπροστά από κάθε είσοδο του συστήματος ρύθμισης πίεσης αερίου. Οδηγίες λειτουργίας και τοποθέτησης θα βρείτε εσώκλειστες στο φίλτρο αερίου. Εικόνα 4 Το DuoControl πρέπει να τοποθετηθεί κατά τέτοιο τρόπο, ώστε οι συνδέσεις των εύκαμπτων σωλήνων υψηλής πίεσης να βρίσκονται στην υψηλότερη δυνατή θέση, τουλάχιστον όμως πάνω από τη στάθμη της βαλβίδας της φιάλης (διακεκομμένη γραμμή). 9

10 Οι εύκαμπτοι σωλήνες υψηλής πίεσης πρέπει να βρίσκονται σε μόνιμη κλίση προς τη βαλβίδα φιάλης. Η τοποθέτηση πάνω από τις βαλβίδες των φιαλών δυσχεραίνει την διείσδυση του αερίου σε υγρή φάση στο σύστημα ρύθμισης πίεσης αερίου, προπάντων κατά τη διάρκεια της οδικής χρήσης. Το DuoControl επιτρέπεται να τοποθετηθεί μόνο κατά τέτοιο τρόπο, ώστε οι συνδέσεις των εύκαμπτων σωλήνων υψηλής πίεσης να είναι καταταγμένες οριζόντια. Εικόνα 5 Το DuoControl σχεδιάστηκε για τοποθέτηση στο κιβώτιο φιαλών αερίου του τροχόσπιτου ή του αυτοκινούμενου τροχόσπιτου. Κατά τη χρήση στην ύπαιθρο το DuoControl πρέπει να προστατευθεί από τις καιρικές συνθήκες και από το στάξιμο νερού. Επιλέξτε την κατάλληλη θέση για το DuoControl, και ειδικά: πινακίδα τύπου αναγνώσιμη, η ένδειξη κατάστασης να διακρίνεται εύκολα, να αποφεύγετε ζημιές κατά την αλλαγή της φιάλης, να εμποδίζετε τη διείσδυση αερίου στην υγρή φάση, να προβλέψετε χώρο για μεταγενέστερο εξοπλισμό με την τηλεένδειξη Truma, να τοποθετήσετε τους εύκαμπτους σωλήνες υψηλής πίεσης χωρίς τεντώματα. Αν η απόσταση των βαλβίδων φιαλών αερίου είναι μεγαλύτερη από ένα μέτρο, μπορεί να χρησιμοποιηθεί το σετ επέκτασης (κωδ. πρ ). > 100 εκ. Αν το ύψος στο κιβώτιο φιαλών είναι περιορισμένο, συνιστούμε να στερεώσετε το DuoControl στο καπάκι του κιβωτίου φιαλών. Το DuoControl συνδέεται στην πλευρά της εισόδου μέσω του εξωτερικού σπειρώματος M20 x 1,5 (G.13) στον αγωγό υψηλής πίεσης και στην πλευρά της εξόδου μέσω βιδωτού δακτυλίου διάτμησης 8 χλστ. ή 10 χλστ. στο σωλήνα αερίου. Σε περίπτωση σωλήνων αερίου με 8 χλστ. πρέπει να χρησιμοποιηθεί ο ένθετος (μόνο για το εμπόριο) αντάπτορας Z 10 / RVS 8 (κωδ. πρ ), σε σωλήνες αερίου 10 χλστ. ο αντάπτορας Z 8 / RVS 10 (κωδ. πρ ). 10 Εικόνα 6 Στερεώστε με 4 βίδες σε σταθερό τοίχο / οροφή. Βεβαιωθείτε ότι η σταθερότητα επαρκεί. Βιδώστε τους εύκαμπτους σωλήνες υψηλής πίεσης στις εισόδους του φίλτρου αερίου / DuoControl, αν χρειαστεί, χρησιμοποιήστε γωνιακές βιδωτές συνδέσεις (κωδ. πρ ).

11 Μετά την ολοκλήρωση της τοποθέτησης ένας ειδικευμένος τεχνίτης πρέπει να ελέγξει τη συνολική εγκατάσταση αερίου αν είναι σωστά τοποθετημένη και στεγανή. Ελέγξτε τις συνδέσεις εύκαμπτων σωλήνων στην είσοδο του DuoControl αν είναι στεγανές (π.χ. με σπρέι ανίχνευσης διαρροών σύμφωνα με DIN EN 14291). Αυτός ο έλεγχος δεν αντικαθιστά τον τακτικό περιοδικό έλεγχο αερίου! Στη συνέχεια πρέπει να ελέγξετε όλες τις λειτουργίες σύμφωνα με τις οδηγίες λειτουργίας. Οι οδηγίες λειτουργίας πρέπει να παραδοθούν στον χρήστη. Αυτοκόλλητα Σε οχήματα από το έτος κατασκευής 01/2007 πρέπει κατά τη χρήση του συστήματος ρύθμισης πίεσης αερίου DuoControl να είναι κλειστές οι φιάλες αερίου κατά την οδική χρήση. Τα ένθετα αυτοκόλλητα πρέπει να τοποθετούνται στο κιβώτιο φιαλών και κοντά στο χειριστήριο για τη θερμάστρα υγραερίου. 11

12 Δήλωση εγγύησης του κατασκευαστή (Ευρωπαϊκή Ένωση) 1. Φάσμα της εγγύησης κατασκευαστή Η εταιρεία Truma χορηγεί ως κατασκευαστής της συσκευής μια εγγύηση στον καταναλωτή, η οποία καλύπτει τυχόν ελαττώματα υλικού ή/και κατασκευαστικά ελαττώματα της συσκευής. Αυτή η εγγύηση ισχύει στα κράτη-μέλη της Ευρωπαϊκής Ένωσης καθώς και στις χώρες Ελβετία, Ισλανδία, Νορβηγία και Τουρκία. Ως καταναλωτής ορίζεται το φυσικό πρόσωπο που έχει αγοράσει αρχικά τη συσκευή από τον κατασκευαστή, τον εξουσιοδοτημένο αντιπρόσωπο ή το ειδικευμένο εμπόριο και δεν το μεταπωλεί στα πλαίσια μιας εμπορικής ή ελεύθερης επαγγελματικής δραστηριοποίησης ή προβαίνει σε εγκατάστασή της σε χώρους τρίτων. Η εγγύηση του κατασκευαστή ισχύει για τα παραπάνω ελαττώματα, τα οποία προκύπτουν εντός των πρώτων 24 μηνών από την ημερομηνία σύναψης της σύμβασης πώλησης μεταξύ του πωλητή και του τελικού καταναλωτή. Ο κατασκευαστής ή ο εξουσιοδοτημένος αντιπρόσωπος σέρβις αντιμετωπίζει τέτοιου είδους ελαττώματα με μεταγενέστερη εκπλήρωση, δηλαδή κατά την επιλογή του, με επισκευή ή με αντικατάσταση. Ελαττωματικά εξαρτήματα περιέρχονται στην ιδιοκτησία του κατασκευαστή ή και του εξουσιοδοτημένου αντιπροσώπου σέρβις. Σε περίπτωση που η συσκευή δεν κατασκευάζεται πλέον κατά το χρονικό σημείο της δήλωσης του ελαττώματος, ο κατασκευαστής έχει τη δυνατότητα να παράσχει επίσης κι ένα παρόμοιο προϊόν σε περίπτωση που θα προβεί σε αντικατάσταση. Σε περίπτωση παροχής εγγύησης από τον κατασκευαστή, ο χρόνος εγγύησης για τα εξαρτήματα που έχουν επισκευασθεί ή αντικατασταθεί δεν αρχίζει εκ νέου αλλά συνεχίζεται ο χρόνος ισχύος της παλιάς προθεσμίας για τη συσκευή. Η διεξαγωγή εργασιών εγγύησης είναι αποκλειστικό δικαίωμα του ίδιου του κατασκευαστή ή ενός εξουσιοδοτημένου αντιπροσώπου σέρβις. Οι δαπάνες που θα προκύψουν σε περίπτωση εγγύησης θα εκκαθαριστούν άμεσα μεταξύ του εξουσιοδοτημένου αντιπροσώπου σέρβις και του κατασκευαστή. Πρόσθετα έξοδα λόγω δύσκολων συνθηκών αφαίρεσης και τοποθέτησης της συσκευής (π. χ. αποσυναρμολόγηση επίπλων και εξαρτημάτων του αμαξώματος) καθώς επίσης και έξοδα μετάβασης του εξουσιοδοτημένου αντιπροσώπου σέρβις ή του κατασκευαστή δεν μπορούν να αναγνωριστούν ως παροχή εγγύησης. Αποκλείονται περαιτέρω αξιώσεις, ιδιαίτερα αξιώσεις αποζημίωσης του καταναλωτή ή τρίτων προσώπων. Οι διατάξεις του γερμανικού νόμου περί ευθύνης ελαττωματικών προϊόντων (Produkthaftungsgesetz) παραμένουν ανέπαφες. Οι ισχύουσες νόμιμες αξιώσεις για εμπράγματα ελαττώματα που έχει ο καταναλωτής έναντι του πωλητή στην εκάστοτε χώρα αγοράς παραμένουν ανέπαφες από την εκούσια εγγύηση του κατασκευαστή. Σε μεμονωμένες χώρες είναι πιθανόν να υφίστανται εγγυήσεις, οι οποίες χορηγούνται από τους εκάστοτε ειδικευμένους εμπόρους (αντιπρόσωποι, συνεργάτες της Truma). Αυτήν την εγγύηση μπορεί να τη διεκπεραιώσει ο καταναλωτής άμεσα μέσω του ειδικευμένου εμπόρου του, από τον οποίο αγόρασε τη συσκευή. Ισχύουν οι όροι εγγύησης της χώρας, στην οποία έγινε η πρώτη αγορά της συσκευής από τον καταναλωτή. 2. Αποκλεισμός εγγύησης Δεν υφίσταται αξίωση εγγύησης: λόγω ακατάλληλης, μη ενδεδειγμένης, λανθασμένης, αμελούς ή μη προοριζόμενης χρήσης της συσκευής, λόγω ακατάλληλης εγκατάστασης, συναρμολόγησης ή θέσης σε λειτουργία παραβιάζοντας τις οδηγίες χρήσης και τοποθέτησης, 12

13 λόγω ακατάλληλης λειτουργίας ή χειρισμού παραβιάζοντας τις οδηγίες χρήσης και τοποθέτησης, ειδικότερα δε σε περίπτωση μη τήρησης των υποδείξεων συντήρησης και φροντίδας καθώς και των προειδοποιητικών υποδείξεων, όταν έχουν διεξαχθεί εγκαταστάσεις, επισκευές ή παρεμβάσεις από μη εξουσιοδοτημένους συνεργάτες, για αναλώσιμα, φθειρόμενα εξαρτήματα και σε περίπτωση φυσικής φθοράς, όταν η συσκευή έχει εξοπλιστεί με ανταλλακτικά, προσθήκες ή αξεσουάρ που δεν είναι γνήσια ανταλλακτικά του κατασκευαστή ή δεν έχουν λάβει έγκριση από τον κατασκευαστή. Αυτό ισχύει ειδικότερα στην περίπτωση δικτυωμένου ελέγχου της συσκευής, όταν οι μονάδες ελέγχου και το λογισμικό δεν έχουν εγκριθεί από την Truma ή όταν η μονάδα ελέγχου της Truma (π.χ. Truma CP plus, Truma inet Box) δεν χρησιμοποιείται αποκλειστικά για τον έλεγχο συσκευών της Truma ή συσκευών που έχουν εγκριθεί από την Truma, λόγω ζημιών από ξένες ουσίες (π.χ. λάδια, πλαστικοποιητές σε αέριο), χημικές ή ηλεκτροχημικές επιδράσεις στο νερό ή όταν η συσκευή έχει έλθει σ επαφή με ακατάλληλες ουσίες (π.χ. χημικά προϊόντα, εύφλεκτα υλικά, ακατάλληλα καθαριστικά), λόγω ζημιών από μη κανονικές περιβαλλοντικές ή ακατάλληλες συνθήκες λειτουργίας, λόγω ζημιών εξαιτίας ανωτέρας βίας ή φυσικών καταστροφών καθώς και εξαιτίας άλλων επιρροών που δεν ανήκουν στην ευθύνη της Truma, λόγω ζημιών που προέρχονται από ακατάλληλη μεταφορά, λόγω τροποποιήσεων στη συσκευή, περιλαμβανομένων των ανταλλακτικών, των συμπληρωμάτων ή των αξεσουάρ και της εγκατάστασης αυτών, ειδικότερα στην εξαγωγή απαερίων ή στο θάλαμο καύσης από τον τελικό πελάτη ή από τρίτους. 3. Αξίωση της εγγύησης Η αξίωση της εγγύησης υποβάλλεται σ έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις ή στο κέντρο σέρβις της Truma. Όλες τις διευθύνσεις και τους αριθμούς τηλεφώνου θα τους βρείτε στην ιστοσελίδα στο σύνδεσμο «Service». Η διεύθυνση του κατασκευαστή είναι: Truma Gerätetechnik GmbH & Co. KG Truma Servicezentrum Wernher-von-Braun-Straße Putzbrunn, Γερμανία Για να εξασφαλίσουμε μια ομαλή διεκπεραίωση παρακαλούμε να έχετε πρόχειρες τις εξής πληροφορίες όταν επικοινωνείτε με την εταιρεία μας: λεπτομερή περιγραφή του ελαττώματος σειριακό αριθμό της συσκευής ημερομηνία αγοράς Ο εξουσιοδοτημένος αντιπρόσωπος σέρβις ή το κέντρο σέρβις της Truma θα καθορίσουν την εκάστοτε περαιτέρω διαδικασία. Για την αποφυγή ζημιών μεταφοράς, η εν λόγω συσκευή επιτρέπεται να αποσταλεί μόνο κατόπιν προηγούμενης συνεννόησης με τον εξουσιοδοτημένο αντιπρόσωπο σέρβις ή το κέντρο σέρβις της Truma. Όταν αναγνωριστεί η αξίωση εγγύησης από τον κατασκευαστή, θα αναλάβει αυτός τα έξοδα μεταφοράς. Αν δεν υφίσταται αξίωση εγγύησης, θα ενημερωθεί αντίστοιχα ο καταναλωτής και θα επιβαρυνθεί με τα έξοδα επισκευής και μεταφοράς. Παρακαλούμε να απέχετε από αποστολές συσκευών χωρίς προηγούμενη συνεννόηση. 13

14 Εύκαμπτοι σωλήνες υψηλής πίεσης με αντιθραυστική ασφάλεια σωλήνα YU G G o o o o o o o o o o o o o G P B G G o B P o x G o o = Η πιο συνηθισμένη σύνδεση o = Επίσης διαθέσιμες συνδέσεις x = για φιάλες αερίου με κουμπωτό αντάπτορα P = Προπάνιο Β = Βουτάνιο Κωδ. πρ xx (450 χλστ.) xx (750 χλστ.) 14
