1 GR ES ΛΈΒΗΤΕΣ ΑΕΡΊΟΥ ΕΠΊΤΟΙΧΗΣ ΕΓΚΑΤΆΣΤΑΣΗΣ ΜΕ ΣΥΜΠΎΚΝΩΣΗ Εγχειρίδιο χρήσης για το χρήστη και τον εγκαταστάτη CALDERAS MURALES DE GAS DE CONDENSACIÓN Manual de uso para el usuario y el instalador 0085

2 Αγαπητέ Πελάτη, Είμαστε βέβαιοι ότι ο νέος σας λέβητας θα ικανοποιήσει όλες τις απαιτήσεις σας. Η αγορά ενός προϊόντος BAXI ικανοποιεί τις προσδοκίες σας: καλή λειτουργία, απλότητα και ευκολία στη χρήση. Μην πετάξετε αυτό το φυλλάδιο, χωρίς προηγουμένως να το διαβάσετε: εδώ, μπορείτε να βρείτε ορισμένες πολύ χρήσιμες πληροφορίες, οι οποίες θα σας βοηθήσουν να λειτουργήσετε το λέβητά σας σωστά και αποδοτικά. Μην αφήνετε μέρη της συσκευασίας (πλαστικές σακούλες, πολυστυρένιο, κλπ.) κοντά σε παιδιά, καθώς αποτελούν ενδεχόμενη πηγή κινδύνου Οι λέβητές μας φέρουν τη σήμανση CE, σε συμμόρφωση προς τις βασικές απαιτήσεις που διατυπώνονται στις παρακάτω Οδηγίες: - Οδηγία Αερίων 90/396/ΕΟΚ - Οδηγία Απόδοσης 92/42/ΕΟΚ - Οδηγία Ηλεκτρομαγνητικής Συμβατότητας 2004/108/ΕΟΚ - Οδηγία Χαμηλής Τάσης 2006/95/ΕΚ Η ΒΑΧΙ S.p.A., μια από τις μεγαλύτερες Ευρωπαϊκές επιχειρήσεις στην παραγωγή λεβήτων και συστημάτων θέρμανσης υψηλής τεχνολογίας, έχει πιστοποιηθεί από την CSQ για τα συστήματα διαχείρισης για την ποιότητα (ISO 9001), για το περιβάλλον (ISO 14001) και για την υγεία και ασφάλεια (OHSAS 18001). Αυτό βεβαιώνει ότι η BAXI S.p.A. αναγνωρίζει ως στρατηγικούς στόχους την προστασία του περιβάλλοντος, την αξιοπιστία και την ποιότητα των προϊόντων της, την υγεία και την ασφάλεια των υπαλλήλων της. Η επιχείρηση, μέσω της οργάνωσής της, δεσμεύεται σε σταθερή βάση στο να προσπαθεί και να βελτιώνει τους παραπάνω στόχους χάρη της ικανοποίησης των πελατών της ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ GR

3 ΠΕΡΙΕΧΟΜΕΝΑ ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ 1. Οδηγίες πριν την εγκατάσταση 4 2. Οδηγίες πριν από τη θέση σε λειτουργία 4 3. Θέση σε λειτουργία του λέβητα 5 4. Πλήρωση της εγκατάστασης 7 5. Σβήσιμο του λέβητα 8 6. Παρατεταμένη αχρησία του συστήματος. Αντιπαγωτική προστασία 8 7. Αλλαγή αερίου 8 8. Οδηγίες για την τακτική συντήρηση 8 ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ 9. Γενικές πληροφορίες Οδηγίες πριν την εγκατάσταση Εγκατάσταση του λέβητα Διαστάσεις λέβητα Εξοπλισμός στη συσκευασία Εγκατάσταση αγωγών απαγωγής - αναρρόφησης Ηλεκτρική σύνδεση Τρόπος αλλαγής αερίου Απεικόνιση παραμέτρων της ηλεκτρονικής κάρτας στην οθόνη του λέβητα (λειτουργία INFO ) Διατάξεις ελέγχου και ασφαλείας Τοποθέτηση ηλεκτροδίου ανάφλεξης και ανίχνευσης φλόγας Έλεγχος παραμέτρων καύσης Ενεργοποίηση λειτουργίας καθαρισμού καπνοδόχου Επιδόσεις παροχής εξόδου / μανομετρικού ύψους στην πλάκα Αποσυναρμολόγηση του εναλλάκτη νερού-νερού Καθαρισμός του φίλτρου κρύου νερού Ετήσια συντήρηση Προγραμματισμός παραμέτρων λέβητα μέσω κλιματικού ρυθμιστή Siemens μοντέλο QAA Λειτουργικό σχέδιο κυκλωμάτων Σχέδιο σύνδεσης συνδέσμων Τεχνικά χαρακτηριστικά 37 ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ GR

4 1. ΟΔΗΓΙΕΣ ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Ο παρών λέβητας χρησιμεύει για θέρμανση νερού σε θερμοκρασίες χαμηλότερες από τη θερμοκρασία βρασμού σε ατμοσφαιρική πίεση. Ο λέβητας πρέπει να είναι συνδεδεμένος με εγκατάσταση κεντρικής θέρμανσης και με δίκτυο παροχής ζεστού νερού, σύμφωνα με τις επιδόσεις και την ισχύ του. Πριν την ανάθεση εγκατάστασης του λέβητα σε ειδικευμένο προσωπικό, διενεργήστε: a) προσεκτικό έλεγχο για να διαπιστωθεί ότι ο λέβητας μπορεί να λειτουργήσει με τον τύπο του διαθέσιμου αερίου. Για το σκοπό αυτό ελέγξτε την ένδειξη στη συσκευασία και στην ετικέτα της συσκευής. b) έλεγχος για να διαπιστωθεί ότι η καμινάδα έχει τον κατάλληλο ελκυσμό, δεν παρουσιάζει στενώσεις και ότι δεν έχουν συνδεθεί σε αυτήν αγωγοί απαγωγής άλλων συσκευών, εκτός και αν έχει κατασκευαστεί για να εξυπηρετεί περισσότερες συσκευές σύμφωνα με τους ισχύοντες κανονισμούς και διατάξεις. c) έλεγχος, σε περίπτωση σύνδεσης σε υφιστάμενες καμινάδες, ότι αυτές έχουν καθαριστεί προσεκτικά καθώς, σε αντίθετη περίπτωση, τα υπολείμματα μπορούν να αποκολληθούν από τα τοιχώματα κατά τη λειτουργία και να φράξουν τον αγωγό απαγωγής καυσαερίων. d) Για να εξασφαλιστεί η σωστή λειτουργία και για να ισχύσει η εγγύηση της συσκευής, είναι απαραίτητο να ληφθούν τα ακόλουθα μέτρα: 1. Κύκλωμα ζεστού νερού: 1.1. εάν η σκληρότητα του νερού είναι μεγαλύτερη από 20 F: (1 F = 10 mg ανθρακικού ασβεστίου ανά λίτρο νερού) απαιτείται η εγκατάσταση δοσομετρητή πολυφωσφορικών αλάτων ή άλλων ανάλογων συστημάτων σύμφωνα με την ισχύουσα νομοθεσία είναι αναγκαία η διενέργεια επιμελούς πλύσης του συστήματος μετά την εγκατάσταση της συσκευής και πριν τη χρήση της Τα χρησιμοποιούμενα υλικά για το κύκλωμα ζεστού νερού οικιακής χρήσης του προϊόντος είναι σύμφωνα με την Οδηγία 98/83/ ΕΚ. 2. Κύκλωμα θέρμανσης 2.1. Νέα εγκατάσταση Πριν την εγκατάσταση του λέβητα, το σύστημα πρέπει να καθαριστεί καταλλήλως ώστε να απομακρυνθούν υπολείμματα από διάνοιξη σπειρωμάτων, συγκολλήσεις, και ενδεχόμενους διαλύτες, χρησιμοποιώντας κατάλληλα προϊόντα τα οποία διατίθενται στην αγορά μη όξινα και μη αλκαλικά, που δεν προσβάλλουν τα μέταλλα, τα πλαστικά και λαστιχένια μέρη. Τα συνιστώμενα προϊόντα καθαρισμού είναι τα εξής: SENTINEL Χ300 ή Χ400 και FERNOX Αναγεννητής κυκλωμάτων θέρμανσης. Για τη χρήση των προϊόντων αυτών τηρείστε αυστηρά τις οδηγίες του κατασκευαστή τους Yφιστάμενη εγκατάσταση: Πριν την εγκατάσταση του λέβητα, το σύστημα πρέπει να αδειάσει τελείως και να καθαριστεί καταλλήλως από λασπόνερα και ρύπους χρησιμοποιώντας κατάλληλα προϊόντα τα οποία διατίθενται στην αγορά και αναφέρονται στο σημείο 2.1. Για την προστασία του συστήματος από κρούστες πρέπει να χρησιμοποιείτε προϊόντα αναστολείς όπως SENTINEL Χ100 και FERNOX προστατευτικό για συστήματα θέρμανσης. Χρησιμοποιήστε αυτά τα προϊόντα τηρώντας αυστηρά τις οδηγίες του κατασκευαστή τους. Υπενθυμίζεται ότι η παρουσία ξένων σωμάτων στην εγκατάσταση θέρμανσης μπορεί να προκαλέσει προβλήματα λειτουργίας του λέβητα (π.χ. υπερθέρμανση και θορυβώδης λειτουργία του εναλλάκτη θερμότητας). Η μη τήρηση των παραπάνω συνεπάγεται την έκπτωση της εγγύησης της συσκευής. 2. ΟΔΗΓΙΕΣ ΠΡΙΝ ΑΠΟ ΤΗ ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ Το άναμμα του λέβητα για πρώτη φορά πρέπει να εκτελείται από εξουσιοδοτημένο Σέρβις που θα πρέπει να ελέγχει: a) Αν τα δεδομένα της πινακίδας αντιστοιχούν σε εκείνα των δικτύων τροφοδοσίας (ηλεκτρικό ρεύμα, νερό, αέριο). b) τη συμμόρφωση της εγκατάστασης με τους ισχύοντες νόμους και τις ισχύουσες διατάξεις. c) κατάλληλη σύνδεση με την παροχή ρεύματος και γείωση της συσκευής. Τα στοιχεία των εξουσιοδοτημένων Κέντρων Τεχνικής Υποστήριξης αναφέρονται στο συνημμένο φύλλο. Η μη τήρηση των παραπάνω συνεπάγεται την έκπτωση της εγγύησης της συσκευής. Πριν τη θέση σε λειτουργία αφαιρέστε το προστατευτικό φιλμ από το λέβητα. Μη χρησιμοποιείτε για το σκοπό αυτό εργαλεία ή υλικά αποξυστικά γιατί μπορεί να προξενήσουν ζημιά στα βερνικωμένα μέρη. Η συσκευή δεν προορίζεται να χρησιμοποιηθεί από άτομα (συμπεριλαμβανομένων των παιδιών) των οποίων οι φυσικές, οι των αισθήσεων ή νοητικές ικανότητες είναι μειωμένες, ή λόγω έλλειψης εμπειρίας ή γνώσης, εκτός κι αν αυτά, μέσω ατόμου υπευθύνου για την ασφάλειά τους, επιτηρούνται ή γνωρίζουν τις οδηγίες τις σχετικές με τη χρήση της συσκευής. ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ GR

5 3. ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΛΕΒΗΤΑ Για να ανάψετε σωστά το λέβητα, ενεργήστε ως εξής: 1) τροφοδοτήστε με ρεύμα το λέβητα 2) ανοίξτε τη στρόφιγγα του αερίου 3) ακολουθήστε τις παρακάτω υποδείξεις που αφορούν στις ρυθμίσεις που πρέπει να γίνουν στον πίνακα χειριστηρίων του λέβητα. Υπόμνημα: 1 Επιλογέας Καλοκαίρι-Χειμώνας-Reser 2 Επισήμανση λειτουργίας σε θέρμανση 3 Επισήμανση λειτουργίας σε ζεστό νερό οικιακής χρήσης 4 Επισήμανση παρουσία φλόγας 5 Οθόνη 6 Επιλογέας ρύθμισης θερμοκρασίας θέρμανσης 7 Επιλογέας ρύθμισης θερμοκρασίας ACS (ζεστό νερό οικιακής χρήσης) 8 Μανόμ Εικόνα _2501 Με τον επιλογέα (1) σε θέση Καλοκαίρι ( ) η λειτουργία σε θέρμανση απενεργοποιείται. Προκύπτουν ενεργές οι ασφάλειες του λέβητα (αντιπαγωτική, αντιμπλοκάρισμα τρίοδης αντλίας) και η λειτουργία ζεστού νερού οικιακής χρήσης. ΠΡΟΕΙΔΟΠΟΊΗΣΗ: Κατά το άναμμα για πρώτη φορά, μέχρι να σταματήσει η εκροή του αέρα που περιέχουν οι σωλήνες αερίου, είναι πιθανόν ο καυστήρας να μην ανάβει με συνεπακόλουθη εμπλοκή του λέβητα. Στην περίπτωση αυτή συνιστάται να επαναλάβετε τη διαδικασία έναυσης, μέχρι να φτάσει αέριο στον καυστήρα, τοποθετώντας το διακόπτη στη θέση ( ) για τουλάχιστον 1 δευτερόλεπτο. 3.1 ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΔΩΜΑΤΙΟΥ Η εγκατάσταση πρέπει να είναι εξοπλισμένη με θερμοστάτη δωματίου για τον έλεγχο της θερμοκρασίας στα δωμάτια. Σε περίπτωση προσωρινής απουσίας του θερμοστάτη δωματίου, όταν ο λέβητας ανάβει για πρώτη φορά, μπορείτε να ελέγξετε τη θερμοκρασία δωματίου ενεργώντας στον επιλογέα (6). Για να αυξήσετε τη θερμοκρασία, γυρίστε το χειριστήριο δεξιόστροφα και για να τη μειώσετε, αριστερόστροφα. Η ηλεκτρονική ρύθμιση της φλόγας επιτρέπει στο λέβητα να φτάσει στην επιλεγμένη θερμοκρασία, προσαρμόζοντας την παροχή αερίου στον καυστήρα με τις πραγματικές συνθήκες θερμικής ανταλλαγής. ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ GR

6 3.2 ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ Η βαλβίδα αερίου διαθέτει σύστημα ηλεκτρονικής ρύθμισης της φλόγας ανάλογα με τη θέση του χειριστηρίου επιλογής (7) της θερμοκρασίας ζεστού νερού και την απαιτούμενη παροχή ζεστού νερού. Το ηλεκτρονικό αυτό σύστημα επιτρέπει τη διατήρηση σταθερής θερμοκρασίας του νερού στην έξοδο του λέβητα, ακόμη και με μικρή παροχή νερού. Συστήνεται, για περιορισμένη ενεργειακή κατανάλωση, να τοποθετείτε τον επιλογέα στο «comfort» (εικόνα 2). Το χειμώνα θα χρειαστεί πιθανώς να αυξήσετε τη θερμοκρασία του ζεστού νερού ανάλογα με τις επιθυμητές τιμές. 0403_2501 Εικόνα ΕΠΙΣΗΜΑΝΣΕΙΣ ΑΝΩΜΑΛΙΩΝ ΚΑΙ ΕΠΑΝΟΠΛΙΣΜΟΣ ΤΟΥ ΛΕΒΗΤΑ Σε περίπτωση ανωμαλίας στην οθόνη απεικονίζεται ένας κωδικός επισήμανσης. Εικόνα _2504 ΣΗΜΕΊΩΣΗ: για τους κωδικούς ανωμαλίας με περισσότερα από 2 ψηφία (π.χ. Ε133), στην οθόνη απεικονίζονται τα πρώτα δύο ψηφία «Ε1» που μετά ακολουθούνται από τα τελευταία δύο «33», όπως απεικονίζεται στην εικόνα 3. ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ GR

7 3.3.1 ΑΝΑΚΕΦΑΛΑΙΩΤΙΚΟΣ ΠΙΝΑΚΑΣ ΣΥΧΝΟΤΕΡΩΝ ΕΠΙΣΗΜΑΝΣΕΩΝ ΚΑΙ ΑΝΩΜΑΛΙΩΝ ΑΠΕΙΚΟΝΙΖΟΜΕΝΩΝ ΣΤΗΝ ΟΘΟΝΗ Κωδικός ανωμαλίας Περιγραφή ανωμαλίας Επέμβαση E10 Αισθητήρας εξωτερικός χαλασμένος Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. E20 Αισθητήρας ΝΤC παροχής χαλασμένος Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. E28 Αισθητήρας ΝΤC καπνών χαλασμένος Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. E50 Αισθητήρας ΝΤC ζεστού νερού χαλασμένος Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. E110 E119 E125 E130 E131 E133 E151 E156 Επέμβαση θερμοστάτη ασφαλείας Μη συναίνεση υδραυλικού πιεζοστάτη Επέμβαση ασφαλείας λόγω απουσίας κυκλοφορίας νερού ή παρουσίας αέρα στην εγκατάσταση. Επέμβαση ΝΤC καπνών λόγω υπερβολικής θεροκρασίας Διακόπηκε η ηλεκτρική τροφοδοσία στο λέβητα εξ αιτίας ανωμαλίας Ε125 ή Ε130. Απουσία αερίου Εσωτερικό σφάλμα κάρτας λέβητα Τάση τροφοδοσίας πολύ χαμηλή Τοποθετήστε για τουλάχιστον 1 δευτερόλεπτο τον επιλογέα (1-εικόνα 1) στο «R». Σε περίπτωση επαναλαμβανόμενης επέμβασης της διάταξης αυτής, καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Ελέγξτε αν η πίεση της εγκατάστασης είναι η ενδεδειγμένη. Βλέπε κεφάλαιο πλήρωσης εγκατάστασης. Αν η ανωμαλία επιμένει, καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης Τοποθετήστε για τουλάχιστον 1 δευτερόλεπτο τον επιλογέα (1-εικόνα 1) στο «R». Αν η ανωμαλία επιμένει, καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Τοποθετήστε για τουλάχιστον 1 δευτερόλεπτο τον επιλογέα (1-εικόνα 1) στο «R». Αν η ανωμαλία επιμένει, καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Τοποθετήστε για τουλάχιστον 1 δευτερόλεπτο τον επιλογέα (1-εικόνα 1) στο «R». Αν η ανωμαλία επιμένει, καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Τοποθετήστε για τουλάχιστον 1 δευτερόλεπτο τον επιλογέα (1-εικόνα 1) στο «R». Αν η ανωμαλία επιμένει, καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Ελέγξτε την τοποθέτηση των ηλεκτροδίων ανάφλεξης (κεφάλαιο 19). Περιμένετε η τάση τροφοδοσίας να επιστρέψει στις κανονικές τιμές. Η αποκατάσταση της λειτουργίας είναι αυτόματη. E160 Όριο ταχύτητας ανεμιστήρα μη επιτευχθέν Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. E193 Παρουσία αέρα στο κύκλωμα Η επισήμανση ανωμαλίας είναι προσωρινή, η αποκατάσταση είναι αυτόματη. Όλες οι ανωμαλίες απεικονίζονται με σειρά σπουδαιότητας. Αν παρουσιαστούν ταυτόχρονα περισσότερες ανωμαλίες, η πρώτη που απεικονίζεται είναι η σπουδαιότερη. Αφού εξουδετερωθεί το αίτιο της πρώτης ανωμαλίας θα απεικονιστεί η δεύτερη κ.ο.κ. Σε περίπτωση που μια συγκεκριμένη ανωμαλία παρουσιάζεται συχνά απευθυνθείτε στο εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης. 4. ΠΛΗΡΩΣΗ ΤΟΥ ΛΕΒΗΤΑ ΣΗΜΑΝΤΙΚΟ: Ελέγχετε περιοδικά εάν η ένδειξη της πίεσης στο μανόμετρο (8 Εικόνα 1) κυμαίνεται από 1 έως 1,5 bar όταν δε λειτουργεί ο λέβητας. Σε περίπτωση υπερπίεσης ανοίξτε τη βαλβίδα αποστράγγισης του λέβητα. Σε περίπτωση που είναι χαμηλότερη ενεργήστε στη στρόφιγγα εφοδιασμού του λέβητα (εικόνα 4a ή 4b). Συνιστάται το άνοιγμα της στρόφιγγας να γίνεται πολύ αργά ώστε να διευκολύνεται η εξαέρωση. ΣΗΜΕΙΩΣΗ. Συστήνεται να δίνετε ιδιαίτερη φροντίδα στη φάση πλήρωσης της εγκατάστασης θέρμανσης. Ειδικότερα, να ανοίγετε τις θερμοστατικές βαλβίδες που υπάρχουν ενδεχομένως στην εγκατάσταση, να προκαλείτε την αργή εκροή του νερού για να αποτρέπεται ο σχηματισμός αέρα στο εσωτερικό του πρωτεύοντος κυκλώματος μέχρι ότου επιτευχθεί η αναγκαία πίεση λειτουργίας. Τέλος, να διενεργείτε την απαέρωση των ενδεχόμενων ακτινοβόλων στοιχείων στο εσωτερικό της εγκατάστασης. Η BAXI αποποιείται κάθε ευθύνης για ζημιές προερχόμενες από την παρουσία φυσαλίδων αέρα στο εσωτερικό του πρωτεύοντος ανταλλάκτη οφειλόμενη σε εσφαλμένη ή πλημμελή τήρηση των προαναφερθέντων Σε περίπτωση που παρατηρούνται συχνές πτώσεις πίεσης, ζητήστε την επέμβαση του εξουσιοδοτημένου Σέρβις. ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ GR

8 PRIME HT HT HT 330 PRIME HT HT HT _ _0304 / CG_2042 Εικόνα 4a Στρόφιγγα πλήρωσης λέβητα Στρόφιγγα αποστράγγισης λέβητα Εικόνα 4b Στρόφιγγα πλήρωσης λέβητα Ο λέβητας διαθέτει υδραυλικό πιεζοστάτη ο οποίος, σε περίπτωση έλλειψης του νερού, δεν επιτρέπει τη λειτουργία του λέβητα. 5. ΣΒΗΣΙΜΟ ΤΟΥ ΛΕΒΗΤΑ Για το σβήσιμο του λέβητα στρέψτε τον επιλογέα «1» στη θέση «0». Έτσι, διακόπτεται η ηλεκτρική τροφοδοσία της συσκευής. 6. ΠΑΡΑΤΕΤΑΜΕΝΗ ΑΧΡΗΣΙΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ. ΑΝΤΙΠΑΓΩΤΙΚΗ ΠΡΟΣΤΑΣΙΑ Συνιστάται να αποφεύγετε την αποστράγγιση ολόκληρης της εγκατάστασης θέρμανσης, καθώς οι αλλαγές νερού αποτελούν αιτία σχηματισμού άχρηστων και επιβλαβών αλάτων στο εσωτερικό του λέβητα και των θερμαντικών σωμάτων. Σε περίπτωση που η θερμική εγκατάσταση δε χρησιμοποιείται κατά τη διάρκεια του χειμώνα και υπάρχει κίνδυνος παγετού, συνιστάται να προσθέσετε στο νερό της εγκατάστασης κατάλληλα διαλύματα αντιπαγωτικού που προορίζονται για το σκοπό αυτό (π.χ. προπυλενική γλυκόλη σε συνδυασμό με αναστολείς διάβρωσης και καθαλατώσεων). Η ηλεκτρονική διαχείριση του λέβητα είναι εφοδιασμένη με αντιπαγωτική προστασία ώστε με θερμοκρασία κατάθλιψης μικρότερης των 5 C να τίθεται σε λειτουργία ο καυστήρας μέχρι η θερμοκρασία κατάθλιψης να φθάσει περίπου τους 30 C. Αυτή η λειτουργία είναι ενεργή εάν: * ο λέβητας τροφοδοτείται με ηλεκτρισμό. * υπάρχει αέριο. * η πίεση της εγκατάστασης είναι η προκαθορισμένη. * ο λέβητας δε βρίσκεται σε κατάσταση εμπλοκής. 7. ΑΛΛΑΓΗ ΑΕΡΙΟΥ Οι λέβητες μπορούν να λειτουργούν είτε με μεθάνιο, είτε με υγραέριο GPL. Σε περίπτωση που καθίσταται αναγκαία η μετατροπή, πρέπει να απευθυνθείτε στο εξουσιοδοτημένο Σέρβις. 8. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ Για να διατηρείται η αποδοτική και ασφαλής λειτουργία του λέβητα σας, αναθέστε τον έλεγχο του σε εξουσιοδοτημένο Σέρβις μετά το τέλος κάθε περιόδου λειτουργίας. Με την προσεγμένη συντήρηση εξασφαλίζεται η οικονομική λειτουργία της εγκατάστασης. Ο εξωτερικός καθαρισμός της συσκευής δεν πρέπει να γίνεται με απορρυπαντικά σε σκόνη, διαβρωτικά και/ή εύφλεκτα προϊόντα (π.χ. βενζίνη, οινόπνευμα κλπ.) και πρέπει να εκτελείται πάντα με τη συσκευή εκτός λειτουργίας (βλ. κεφάλαιο 5 σβήσιμο του λέβητα). ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ GR

9 9. ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Οι τεχνικές σημειώσεις και οι οδηγίες που ακολουθούν απευθύνονται στους εγκαταστάτες προκειμένου να τους βοηθήσουν στην ορθή εκτέλεση της εγκατάστασης. Οι οδηγίες που αφορούν το άναμμα και τη χρήση του λέβητα βρίσκονται στο τμήμα που απευθύνεται στο χρήστη. Εκτός αυτών, έχετε υπόψη σας ότι: Ο λέβητας μπορεί να συνδεθεί με παντός τύπου θερμαντική πλάκα, καλοριφέρ, αερόθερμο, δισωλήνιου ή μονοσωλήνιου τύπου. Ωστόσο, οι διατομές του κυκλώματος πρέπει να υπολογίζονται σύμφωνα με τις κοινές μεθόδους λαμβάνοντας υπόψη τη χαρακτηριστική παροχή-μανομετρικό ύψος διαθέσιμη για την πλάκα η οποία αναφέρεται στο κεφάλαιο 22. Τα υλικά της συσκευασίας (πλαστικές σακούλες, πολυστυρένιο κλπ.) πρέπει να φυλάσσονται μακριά από παιδιά, καθώς αποτελούν πιθανή εστία κινδύνου. Το άναμμα του λέβητα για πρώτη φορά πρέπει να εκτελείται από εξειδικευμένο Σέρβις, τα στοιχεία του οποίου υπάρχουν στο συνημμένο φύλλο. ΣΗΜΕΊΩΣΗ: Η μη τήρηση των παραπάνω καθιστά την εγγύηση άκυρη. 10. ΟΔΗΓΙΕΣ ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Ο παρών λέβητας χρησιμεύει για θέρμανση νερού σε θερμοκρασίες χαμηλότερες από τη θερμοκρασία βρασμού σε ατμοσφαιρική πίεση. Ο λέβητας πρέπει να είναι συνδεδεμένος με εγκατάσταση κεντρικής θέρμανσης και με δίκτυο παροχής ζεστού νερού, σύμφωνα με τις επιδόσεις και την ισχύ του. Πριν συνδέσετε το λέβητα, είναι αναγκαίος: a) προσεκτικός έλεγχος για να διαπιστωθεί ότι ο λέβητας μπορεί να λειτουργήσει με τον τύπο του διαθέσιμου αερίου. Για το σκοπό αυτό ελέγξτε την ένδειξη στη συσκευασία και στην ετικέτα της συσκευής. b) έλεγχος για να διαπιστωθεί ότι η καμινάδα έχει τον κατάλληλο ελκυσμό, δεν παρουσιάζει στενώσεις και ότι δεν έχουν συνδεθεί σε αυτήν αγωγοί απαγωγής άλλων συσκευών, εκτός και αν έχει κατασκευαστεί για να εξυπηρετεί περισσότερες συσκευές σύμφωνα με τους ισχύοντες κανονισμούς και διατάξεις. c) έλεγχος, σε περίπτωση σύνδεσης σε υφιστάμενες καμινάδες, ότι αυτές έχουν καθαριστεί προσεκτικά καθώς, σε αντίθετη περίπτωση, τα υπολείμματα μπορούν να αποκολληθούν από τα τοιχώματα κατά τη λειτουργία και να φράξουν τον αγωγό απαγωγής καυσαερίων. Ακόμη, είναι αναγκαίο, για να διατηρηθεί η σωστή λειτουργία και η εγγύηση της συσκευής, να τηρηθούν οι εξής προφυλάξεις: 1. Κύκλωμα ζεστού νερού: 1.1. εάν η σκληρότητα του νερού είναι μεγαλύτερη από 20 F (1 F = 10 mg ανθρακικού ασβεστίου ανά λίτρο νερού) απαιτείται η εγκατάσταση δοσομετρητή πολυφωσφορικών αλάτων ή άλλων ανάλογων συστημάτων σύμφωνα με την ισχύουσα νομοθεσία Είναι αναγκαίο ένα επιμελές πλύσιμο της εγκατάστασης μετά την τοποθέτηση της συσκευής και πριν τη χρήση της Τα χρησιμοποιούμενα υλικά για το κύκλωμα ζεστού νερού οικιακής χρήσης του προϊόντος είναι σύμφωνα με την Οδηγία 98/83/ ΕΚ. 2. Κύκλωμα θέρμανσης 2.1. Νέα εγκατάσταση Πριν την εγκατάσταση του λέβητα, το σύστημα πρέπει να καθαριστεί καταλλήλως ώστε να απομακρυνθούν υπολείμματα από διάνοιξη σπειρωμάτων, συγκολλήσεις, και ενδεχόμενους διαλύτες, χρησιμοποιώντας κατάλληλα προϊόντα τα οποία διατίθενται στην αγορά μη όξινα και μη αλκαλικά, που δεν προσβάλλουν τα μέταλλα, τα πλαστικά και λαστιχένια μέρη. Τα συνιστώμενα προϊόντα καθαρισμού είναι: SENTINEL Χ300 ή Χ400 και FERNOX Αναγεννητής κυκλωμάτων θέρμανσης. Για τη χρήση των προϊόντων αυτών τηρείστε αυστηρά τις οδηγίες του κατασκευαστή τους Υφιστάμενη εγκατάσταση: Πριν την εγκατάσταση του λέβητα, το σύστημα πρέπει να καθαριστεί καταλλήλως από λασπόνερα και ρύπους χρησιμοποιώντας κατάλληλα προϊόντα τα οποία διατίθενται στην αγορά και αναφέρονται στο σημείο 2.1. Για την προστασία του συστήματος από κρούστες πρέπει να χρησιμοποιείτε προϊόντα αναστολείς όπως SENTINEL Χ100 και FERNOX προστατευτικό για συστήματα θέρμανσης. Χρησιμοποιήστε αυτά τα προϊόντα τηρώντας αυστηρά τις οδηγίες του κατασκευαστή τους. Υπενθυμίζεται ότι η παρουσία ξένων σωμάτων στην εγκατάσταση θέρμανσης μπορεί να προκαλέσει προβλήματα λειτουργίας του λέβητα (π.χ. υπερθέρμανση και θορυβώδης λειτουργία του εναλλάκτη θερμότητας). Η μη τήρηση των παραπάνω συνεπάγεται την έκπτωση της εγγύησης της συσκευής. ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ GR

10 11. ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΛΕΒΗΤΑ Αφού καθορίσετε την ακριβή θέση του λέβητα, στερεώστε το σχέδιο εγκατάστασης στον τοίχο. Για την εγκατάσταση, ξεκινήστε από τη θέση των στομίων εισαγωγή νερού και αερίου που υπάρχουν στην κάτω λωρίδα του σχεδίου. Σε περίπτωση υφιστάμενης εγκαταστάσεως και αντικατάστασης συνιστάται η τοποθέτηση στην επιστροφή του λέβητα και στο κάτω μέρος ενός δοχείου καθίζησης για τη συγκέντρωση αλάτων ή υπολειμμάτων τα οποία παραμένουν μετά τον καθαρισμό και μπορούν με το χρόνο να τεθούν σε κυκλοφορία. Μετά τη στερέωση του λέβητα στον τοίχο, συνδέστε τους αγωγούς απαγωγής και αναρρόφησης που διατίθενται ως αξεσουάρ, όπως περιγράφεται στα επόμενα κεφάλαια. Συνδέστε το σιφώνιο σε μια λεκάνη αποστράγγισης εξασφαλίζοντας συνεχή κλίση. Πρέπει να αποφεύγονται οριζόντια τμήματα. ΣΗΜΕΙΩΣΗ. Συστήνεται να δίνετε ιδιαίτερη φροντίδα στη φάση πλήρωσης της εγκατάστασης θέρμανσης. Ειδικότερα, να ανοίγετε τις θερμοστατικές βαλβίδες που υπάρχουν ενδεχομένως στην εγκατάσταση, να προκαλείτε την αργή εκροή του νερού για να αποτρέπεται ο σχηματισμός αέρα στο εσωτερικό του πρωτεύοντος κυκλώματος μέχρι ότου επιτευχθεί η αναγκαία πίεση λειτουργίας. Τέλος, να διενεργείτε την απαέρωση των ενδεχόμενων ακτινοβόλων στοιχείων στο εσωτερικό της εγκατάστασης. Η BAXI αποποιείται κάθε ευθύνης για ζημιές προερχόμενες από την παρουσία φυσαλίδων αέρα στο εσωτερικό του πρωτεύοντος ανταλλάκτη οφειλόμενη σε εσφαλμένη ή πλημμελή τήρηση των προαναφερθέντων PRIME HT HT HT PRIME HT HT HT _2203 MR: παροχή θέρμανσης G3/4 US: παροχή μπόιλερ ζεστού νερού G3/4 GAS: είσοδος αερίου στο λέβητα G3/4 ΕS: είσοδος κρύου νερού οικιακής χρήσης G1/2 RR: επιστροφή εγκατάστασης θέρμανσης G3/4 SC: εκκένωση συμπυκνώματος MR: παροχή θέρμανσης G3/4 US: έξοδος ζεστού νερού οικιακής χρήσης G1/2 GAS: είσοδος αερίου στο λέβητα G3/4 ΕS: είσοδος κρύου νερού οικιακής χρήσης G1/2 RR: επιστροφή εγκατάστασης θέρμανσης G3/4 SC: εκκένωση συμπυκνώματος Εικόνα 5 CG_2121 / 0904_ ΔΙΑΣΤΑΣΕΙΣ ΛΕΒΗΤΑ CG_1817 / 0904_0902 Εικόνα 6 ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ GR

11 13. ΕΞΟΠΛΙΣΜΟΣ ΣΤΗ ΣΥΣΚΕΥΑΣΙΑΣ υπόδειγμα στρόφιγγα αερίου (2) στρόφιγγα εισόδου νερού με φίλτρο (3) στρόφιγγα ροής συστήματος θέρμανσης (1) παρεχόμενο ως αξεσουάρ στρόφιγγα επιστροφής συστήματος θέρμανσης (4) παρεχόμενο ως αξεσουάρ τσιμούχες στεγανότητας τηλεσκοπικές αρθρώσεις (παρεχόμενο ως αξεσουάρ) ούπα 8 mm και φορείς Τραβέρσα στήριξης του λέβητα PRIME HT HT HT 330 PRIME HT HT HT CG_1408 / 0901_1603 CG_1409 / 0301_1008 Εικόνα 7a Εικόνα 7b ΕΓΚΑΤΑΣΤΑΣΗ ΑΓΩΓΩΝ ΑΠΑΓΩΓΗΣ - ΑΝΑΡΡΟΦΗΣΗΣ Η εγκατάσταση του λέβητα μπορεί να γίνει με ευκολία και χωρίς προβλήματα χάρη στα διατιθέμενα εξαρτήματα τα οποία περιγράφονται στη συνέχεια. Ο λέβητας είναι αρχικά ρυθμισμένος για σύνδεση με κατακόρυφο ή οριζόντιο αγωγό απαγωγής-αναρρόφησης ομοαξονικού τύπου. Με τη βοήθεια του κιτ διαχωρισμού επιτρέπεται και η χρήση δύο χωριστών αγωγών. Σε περίπτωση εγκατάστασης αγωγών απαγωγής και απορρόφησης μη παρεχόμενων από την ΒΑΧΙ S.p.A. πρέπει αυτοί να είναι πιστοποιημένοι για τον τύπο χρήσης και να έχουν μια μέγιστη απώλεια φορτίου 100 Pa. Προειδοποιήσεις για τις ακόλουθες τυπολογίες εγκατάστασης: C 13, C 33 Τα τερματικά για την διχοτομημένη απαγωγή πρέπει να προβλέπονται στο εσωτερικό ενός πλαισίου πλευρού 50cm. Αναλυτικές οδηγίες υπάρχουν μαζί με τα ξεχωριστά αξεσουάρ C 53 Τα τερματικά για την απορρόφηση του καύσιμου αέρα και για την εκκένωση των προϊόντων καύσης δεν πρέπει να προβλέπονται σε τοίχους αντίθετους της C 63 οικοδομής. Η μέγιστη απώλεια φορτίου των αγωγών δεν πρέπει να ξεπερνάει τα 100Pa. Οι αγωγοί πρέπει να είναι πιστοποιημένοι για την ειδική χρήση και για μια θερμοκρασία μεγαλύτερη των 100 C. Το τερματικό καμινάδας που χρησιμοποιείται πρέπει να είναι πιστοποιημένο σύμφωνα με τον Κανονισμός EN C 43, C 83 Η καπνοδόχος ή η καμινάδα που χρησιμοποιείται πρέπει να είναι κατάλληλη για τη χρήση. C 33 C 33 C 13 C _0200 ΠΡΟΕΙΔΟΠΟΙΗΣΗ: για τη διασφάλιση μεγαλύτερης ασφάλειας λειτουργίας απαιτείται οι αγωγοί εκκένωσης καπνών να είναι καλά στερεωμένοι στον τοίχο μέσω κατάλληλων πλαισίων στερέωσης. C 43 C 53 C 83 Εικόνα 8 ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ GR

12 Τύπος αγωγών Μέγ. μήκος αγωγών απαγωγής καυσαερίων Για κάθε γωνία 90 το μέγ. μήκος μειώνεται κατά Για κάθε γωνία 45 το μέγ. μήκος μειώνεται κατά Διάμετρος τερματικού καμινάδας Διάμετρος εξωτερικού αγωγού Ομοαξονικοί 10 m 1 m 0,5 m 100 mm 100 mm Κατακόρυφοι χωριστοί 15 m 0,5 m 0,25 m 133 mm 80 mm Οριζόντιοι χωριστοί 80 m 0,5 m 0,25 m - 80 mm ΟΜΟΑΞΟΝΙΚΟΣ (ΟΜΟΚΕΝΤΡΙΚΟΣ) ΑΓΩΓΟΣ ΑΠΑΓΩΓΗΣ - ΑΝΑΡΡΟΦΗΣΗΣ Ο αγωγός αυτού του τύπου επιτρέπει την απαγωγή των καυσαερίων και την αναρρόφηση του αέρα καύσης τόσο από το εξωτερικό του κτιρίου, όσο και από καπνοδόχους τύπου LAS. Η ομοαξονική γωνία 90 επιτρέπει τη σύνδεση του λέβητα στους αγωγούς απαγωγής-αναρρόφησης προς οποιαδήποτε κατεύθυνση χάρη στη δυνατότητα περιστροφής κατά 360. Επιπλέον, μπορεί να χρησιμοποιηθεί ως εφεδρική γωνία σε συνδυασμό με ομοαξονικό αγωγό ή με γωνία 45. Σε περίπτωση απαγωγής στο εξωτερικό του κτιρίου ο αγωγός απαγωγής-αναρρόφησης πρέπει να εξέχει τουλάχιστον κατά 18 mm από τον τοίχο για να επιτρέπεται η τοποθέτηση ροζέτας αλουμινίου και το σφράγισμα της ώστε να αποφεύγεται η είσοδος νερού. Η ελάχιστη κλίση προς τα έξω των αγωγών αυτών πρέπει να είναι 1 cm ανά μέτρο μήκους. Η εισαγωγή γωνίας 90 μειώνει το συνολικό μήκος του αγωγού κατά 1 μέτρο. Η εισαγωγή γωνίας 45 μειώνει το συνολικό μήκος του αγωγού κατά 0,5 μέτρα _0400 Εικόνα 9 Ομοκεντρικό ρακόρ ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗ ΜΕ ΟΡΙΖΟΝΤΙΟΥΣ ΑΓΩΓΟΥΣ 60/100 MM L max = 10 m L max = 25 m Ø 60/100 mm Ø 80/125 mm L max = 9 m L max = 24 m Ø 60/100 mm Ø 80/125 mm ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ GR

13 ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗ ΜΕ ΚΑΠΝΟΔΟΧΟΥΣ ΤΥΠΟΥ LAS Ø 60/100 MM L max = 10 m L max = 25 m Ø 60/100 mm Ø 80/125 mm ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗ ΜΕ ΚΑΤΑΚΟΡΥΦΟΥΣ ΑΓΩΓΟΥΣ 60/100 MM Η εγκατάσταση μπορεί να γίνει είτε με κεκλιμένη, είτε με επίπεδη στέγη χρησιμοποιώντας το εξάρτημα καμινάδας και το ειδικό κεραμίδι με τσιμούχα που διατίθεται κατόπιν παραγγελίας L max = 10 m L max = 25 m Ø 60/100 mm Ø 80/125 mm L max = 8 m L max = 23 m Ø 60/100 mm Ø 80/125 mm L max = 9 m L max = 24 m Ø 60/100 mm Ø 80/125 mm ΧΩΡΙΣΤΟΙ ΑΓΩΓΟΙ ΑΠΑΓΩΓΗΣ-ΑΝΑΡΡΟΦΗΣΗΣ Ο αγωγός αυτού του τύπου επιτρέπει την απαγωγή των καυσαερίων τόσο στο εξωτερικό του κτιρίου, όσο και σε μεμονωμένες καπνοδόχους. Η αναρρόφηση του αέρα καύσης μπορεί να γίνει σε διαφορετικές θέσεις από εκείνες της απαγωγής. Το κιτ διαχωρισμού αποτελείται από ένα ρακόρ συστολής του αγωγού απαγωγής (100/80) και από ένα ρακόρ αναρρόφησης αέρα. Η τσιμούχα και οι βίδες του ρακόρ αναρρόφησης αέρα που θα χρησιμοποιηθούν είναι αυτές που αφαιρέθηκαν προηγουμένως από το καπάκι. Ρακόρ μείωσης απαγωγής _0100 Ρακόρ αναρρόφησης αέρα Εικόνα 10 ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ GR

14 Η γωνία 90 επιτρέπει τη σύνδεση του λέβητα στους αγωγούς απαγωγής και αναρρόφησης προς οποιαδήποτε κατεύθυνση χάρη στη δυνατότητα περιστροφής κατά 360. Επιπλέον, μπορεί να χρησιμοποιηθεί ως εφεδρική γωνία σε συνδυασμό με τον αγωγό ή τη γωνία _2507 Εικόνα 11 Η εισαγωγή γωνίας 90 μειώνει το συνολικό μήκος του αγωγού κατά 0,5 μέτρα. Η εισαγωγή γωνίας 45 μειώνει το συνολικό μήκος του αγωγού κατά 0,25 μέτρα. ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΜΕ ΟΡΙΖΟΝΤΙΟΥΣ ΧΩΡΙΣΤΟΥΣ ΑΓΩΓΟΥΣ ΣΗΜΑΝΤΙΚΟ - Η ελάχιστη κλίση προς τα έξω του αγωγού απαγωγής πρέπει να είναι 1 cm ανά μέτρο μήκους. Βεβαιωθείτε ότι οι αγωγοί απαγωγής και αναρρόφησης του αέρα είναι καλά στερεωμένοι στα τοιχώματα _ _0907 (L1 + L2) max = 80 m L max = 15 m Ο αγωγός αναρρόφησης πρέπει να έχει μέγιστο μήκος 15 μέτρα. ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ GR

15 ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΜΕ ΚΑΤΑΚΟΡΥΦΟΥΣ ΧΩΡΙΣΤΟΥΣ ΑΓΩΓΟΥΣ _0700 L max = 15 m L max = 14 m ΣΗΜΑΝΤΙΚΌ: ο μονός αγωγός απαγωγής καυσαερίων πρέπει να είναι κατάλληλα μονωμένος στα σημεία όπου έρχεται σε επαφή με τους τοίχους της κατοικίας, με κατάλληλο μονωτικό υλικό (π.χ. υαλοβάμβακα). Για λεπτομερέστερες οδηγίες σχετικά με την τοποθέτηση των εξαρτημάτων, συμβουλευθείτε τις τεχνικές οδηγίες που συνοδεύουν τα εξαρτήματα. 15. ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ Η ηλεκτρική ασφάλεια της συσκευής επιτυγχάνεται μόνον όταν συνδεθεί σωστά σε αποτελεσματική εγκατάσταση γείωσης, σύμφωνα με τους ισχύοντες κανονισμούς ασφαλείας για τις εγκαταστάσεις. Ο λέβητας πρέπει να συνδεθεί με μονοφασικό δίκτυο τροφοδοσίας 230 V μονοφασικά + γείωση μέσω του διατιθέμενου τριπολικού καλωδίου τηρώντας την πολικότητα Γραμμή-Ουδέτερο. Η σύνδεση πρέπει να γίνεται μέσω διπολικού διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm. Σε περίπτωση αντικατάστασης του ηλεκτρικού καλωδίου πρέπει να χρησιμοποιηθεί εναρμονισμένο καλώδιο ΗAR H05 W-F 3x0,75 mm2 με μέγιστη διάμετρο 8 mm. Οι ασφάλειες, ταχέως τύπου των 2Α, ενσωματώνονται στη συστοιχία ακροδεκτών τροφοδοσίας (βγάλτε την ασφαλειοθήκη (μαύρου χρώματος) για τον έλεγχο ή/και την αντικατάσταση.) 0409_0201 L N 1 2 Συστοιχία ακροδεκτών M1 Καπάκι Συστοιχία ακροδεκτών M2 Εικόνα 12 Καπάκι 0409_0207 ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ GR

16 15.1 ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΗΛΕΚΤΡΙΚΩΝ ΣΥΝΔΕΣΕΩΝ ΣΤΟ ΛΕΒΗΤΑ Στρέψτε προς τα κάτω το κουτί χειριστηρίων και πηγαίνετε στις συστοιχίες ακροδεκτών Μ1 και Μ2 που προορίζονται για τις ηλεκτρικές συνδέσεις αφαιρώντας τα δύο προστατευτικά καπάκια (βλέπε εικόνα 12). Ακροδέκτες 1-2 Συστοιχία ακροδεκτών Μ1: «ΤΑ» σύνδεση θερμοστάτη δωματίου. Ακροδέκτες 4-5 Συστοιχία ακροδεκτών Μ2: σύνδεση του κλιματικού ρυθμιστή SIEMENS μοντέλο QAA73 που παρέχεται ως αξεσουάρ. Δεν απαιτείται η τήρηση των πολικοτήτων των συνδέσεων. Η γέφυρα που υπάρχει στους ακροδέκτες 1-2 «ΤΑ» της Συστοιχίας Ακροδεκτών Μ1, πρέπει να αφαιρεθεί. Διαβάστε τις οδηγίες που συνοδεύουν το αξεσουάρ αυτό για τη σωστή εγκατάσταση και προγραμματισμό. Ακροδέκτες 7-8: σύνδεση εξωτερικού αισθητήρα SIEMENS μοντέλο QAC34 που παρέχεται ως αξεσουάρ. Διαβάστε τις οδηγίες που συνοδεύουν το αξεσουάρ αυτό για τη σωστή εγκατάσταση. Ακροδέκτες 9-10: σύνδεση αισθητήρα προτεραιότητας ζεστού νερού οικιακής χρήσης που παρέχεται ως αξεσουάρ, για τη σύνδεση των λεβήτων, μονοθερμικών εκδόσεων, σε εξωτερικό μπόιλερ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: σε περίπτωση που η συσκευή είναι συνδεδεμένη απ ευθείας σε επιδαπέδια εγκατάσταση ο εγκαταστάτης πρέπει να προβλέψει έναν θερμοστάτη προστασίας για τη διαφύλαξη του τελευταίου από υπερβολικές θερμοκρασίες ΣΥΝΔΕΣΗ ΤΟΥ ΚΛΙΜΑΤΙΚΟΥ ΡΥΘΜΙΣΤΗ QAA73 Η σύνδεση του κλιματικού ρυθμιστή QAA73 στην ηλεκτρονική κάρτα πρέπει να διενεργείται μέσω της χρήσης μιας κάρτας διεπικοινωνίας που και αυτή παρέχεται ως αξεσουάρ. Η κάρτα αυτή πρέπει να συνδέεται στο σύνδεσμο Χ300 της ηλεκτρονικής κάρτας που υπάρχει στο λέβητα (εικόνα 13). Ακροδέκτες Συστοιχία ακροδεκτών Μ2: σύνδεση ηλεκτροβαλβίδας ζώνης (βλέπε εικόνα 15 του κεφαλαίου 15.4). 0403_2502 Βίδα ΗΛΕΚΤΡΟΝΙΚΟ INTERFACE QAA73 (ΑΞΕΣΟΥΑΡ) Στερέωση καλωδίου x ΥΠΌΜΝΗΜΑ: N.C. - Επαφή συνήθως κλειστή C - Κοινή N.O. - Επαφή συνήθως ανοιχτή ΧΡΩΜΑ ΚΑΛΩΔΙΩΝ: Εικόνα 13 M N C R Καφέ Μαύρο Γαλανό Κόκκινο Οι ρυθμίσεις που αφορούν στη θερμοκρασία του ζεστού νερού οικιακής χρήσης και το ωριαίο πρόγραμμα οικιακής χρήσης πρέπει να διενεργούνται μέσω του κλιματικού ρυθμιστή QAA73. Το ωριαίο πρόγραμμα του κυκλώματος θέρμανσης πρέπει να τίθεται στο QAA73 σε περίπτωση μιας ζώνης ή σχετικά με την ελεγχόμενη ζώνη από το ίδιο το QAA73. Βλέπε τις οδηγίες που παρέχονται με τον κλιματικό ρυθμιστή QAA73 για τον τρόπο προγραμματισμού των παραμέτρων που προορίζονται για το χρήστη. ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ GR

17 - QAA73: παράμετροι ρυθμίσιμες από τον εγκαταστάτη (service) Πιέζοντας ταυτόχρονα τα δύο κουμπιά PROG για χρόνο τουλάχιστον 3 δευτερολέπτων μπορείτε να έχετε πρόσβαση στη λίστα των απεικονιζόμενων παραμέτρων ή/και ρυθμίσιμων από τον εγκαταστάτη. Πιέστε ένα από αυτά τα δύο πλήκτρα για να αλλάξετε την προς απεικόνιση ή τροποποίηση παράμετρο. Πιέστε το κουμπί [+] ή [-] για να αλλάξετε την απεικονιζόμενη τιμή. Πιέστε εκ νέου ένα από τα κουμπιά PROG για αποθήκευση της αλλαγής. Πιέστε το κουμπί πληροφοριών (i) για να βγείτε από τον προγραμματισμό. Στη συνέχεια παρατίθενται μόνο οι παράμετροι κοινής χρήσης: Αρ. γραμμής Παράμετρος Εύρος Εργοστασιακή τιμή Κλίση HC1 Επιλογή κλιματικής καμπύλης «kt» του κυκλώματος θέρμανσης Μέγιστη παροχή HC1 Μέγιστη θερμοκρασία παροχής εγκατάστασης θέρμανσης Τύπος οικοδομής Ελαφρύς, Βαρύς Ελαφρύς Αντιστάθμιση περιβάλλοντος Ενεργοποίηση/απενεργοποίηση της επιρροής της θερμοκρασίας περιβάλλοντος. Αν απενεργοποιηθεί πρέπει να υπάρχει ο εξωτερικός αισθητήρας. Αυτόματη προσαρμογή της κλιματικής καμπύλης «kt» σε συνάρτηση της θερμοκρασίας περιβάλλοντος. Βελτιστοποίηση εκκίνησης Max Μέγιστη επίσπευση, σε σχέση με το ωριαίο πρόγραμμα, ανάμματος του λέβητα για τη βελτιστοποίηση της θερμοκρασίας του χώρου. Βελτιστοποίηση stop Max Μέγιστη επίσπευση, σε σχέση με το ωριαίο πρόγραμμα, σβησίματος του λέβητα για τη βελτιστοποίηση της θερμοκρασίας του χώρου. ACS σετ μειωμένο Ελάχιστη θερμοκρασία του νερού οικιακής χρήσης Πρόγραμμα ACS Επιλογή του τύπου ωριαίου προγράμματος σε οικιακή χρήση. 24h/ημέρα = πάντα ενεργό PROG HC-1h = όπως στο πρόγραμμα θέρμανσης HC1 μείον 1 ώρα PROG HC = όπως στο πρόγραμμα θέρμανσης PROG ΑCS = ειδικό πρόγραμμα για το Νερό Οικιακής Χρήσης (βλέπε και τις γραμμές προγράμματος 30-36) on HC1 on HC2 on HC1+HC2 τίποτα Ενεργό- ανενεργό On HC1 Ενεργό min min 0 10 ή ή h/ημέρα PROG HC-1h PROG HC PROG ACS 24 h/ημέρα - επισήμανση ανωμαλιών Σε περίπτωση ανωμαλιών στην οθόνη του QAA73 εμφανίζεται το σύμβολο να αναβοσβήνει. Πιέζοντας το κουμπί πληροφοριών ( ) μπορείτε να απεικονίσετε τον κωδικό σφάλματος και την περιγραφή της διαπιστωθείσας ανωμαλίας (βλέπε πίνακα επισημάνσεων/ ανωμαλιών κε ). ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ GR

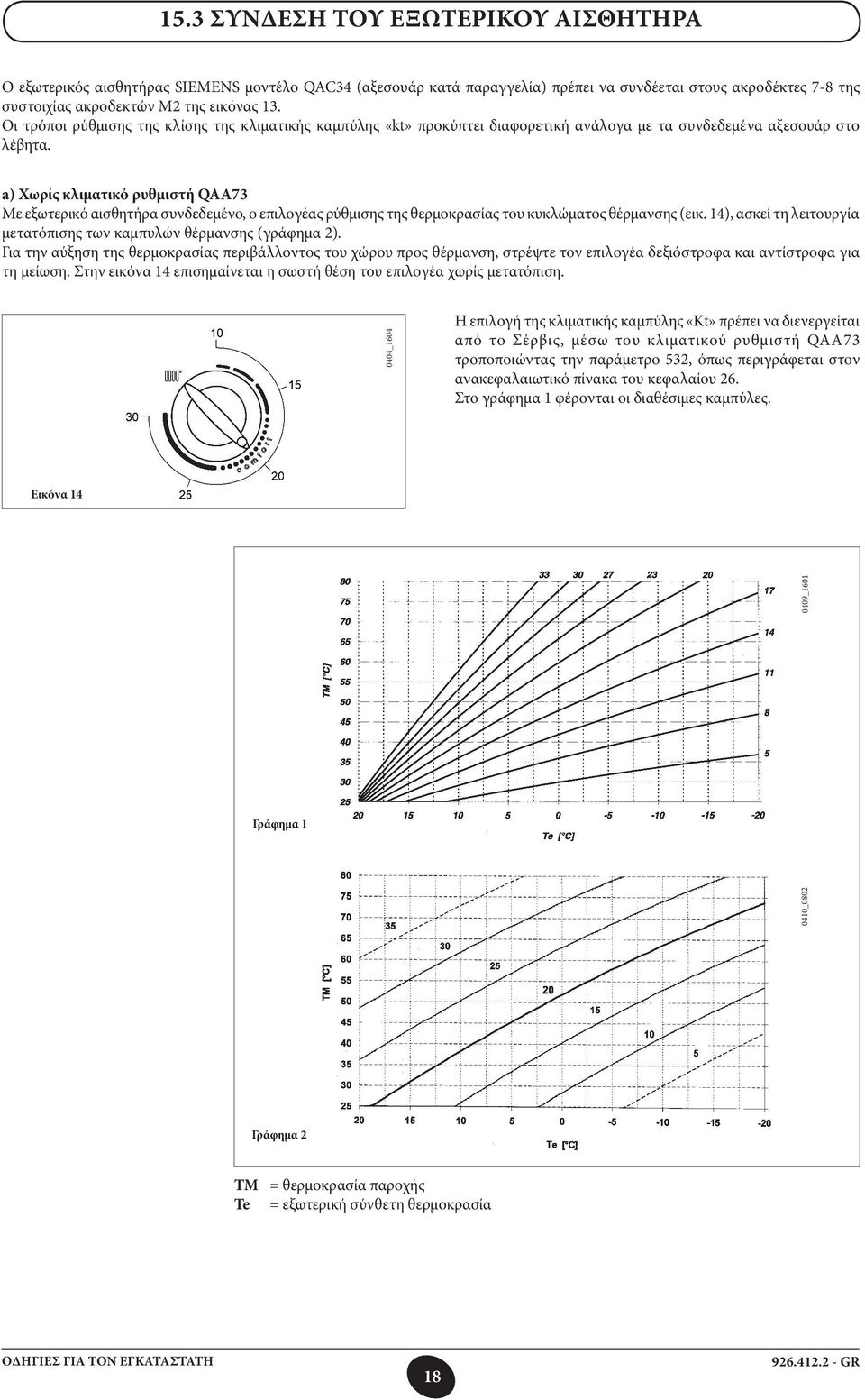

18 15.3 ΣΥΝΔΕΣΗ ΤΟΥ ΕΞΩΤΕΡΙΚΟΥ ΑΙΣΘΗΤΗΡΑ Ο εξωτερικός αισθητήρας SIEMENS μοντέλο QAC34 (αξεσουάρ κατά παραγγελία) πρέπει να συνδέεται στους ακροδέκτες 7-8 της συστοιχίας ακροδεκτών Μ2 της εικόνας 13. Οι τρόποι ρύθμισης της κλίσης της κλιματικής καμπύλης «kt» προκύπτει διαφορετική ανάλογα με τα συνδεδεμένα αξεσουάρ στο λέβητα. a) Χωρίς κλιματικό ρυθμιστή QAA73 Με εξωτερικό αισθητήρα συνδεδεμένο, ο επιλογέας ρύθμισης της θερμοκρασίας του κυκλώματος θέρμανσης (εικ. 14), ασκεί τη λειτουργία μετατόπισης των καμπυλών θέρμανσης (γράφημα 2). Για την αύξηση της θερμοκρασίας περιβάλλοντος του χώρου προς θέρμανση, στρέψτε τον επιλογέα δεξιόστροφα και αντίστροφα για τη μείωση. Στην εικόνα 14 επισημαίνεται η σωστή θέση του επιλογέα χωρίς μετατόπιση. 0404_1604 Η επιλογή της κλιματικής καμπύλης «Κt» πρέπει να διενεργείται από το Σέρβις, μέσω του κλιματικού ρυθμιστή QAA73 τροποποιώντας την παράμετρο 532, όπως περιγράφεται στον ανακεφαλαιωτικό πίνακα του κεφαλαίου 26. Στο γράφημα 1 φέρονται οι διαθέσιμες καμπύλες. Εικόνα 14 Γράφημα _ _1601 Γράφημα 2 TM = θερμοκρασία παροχής Te = εξωτερική σύνθετη θερμοκρασία ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ GR

19 b) με κλιματικό ρυθμιστή QAA73: Η επιλογή της κλιματικής καμπύλης «Κt» πρέπει να διενεργείται θέτοντας την παράμετρο 70 κλίση HC1 του κλιματικού ρυθμιστή QAA73 όπως περιγράφεται στο κεφάλαιο 15.2 «QAA73: παράμετροι ρυθμίσιμες από τον εγκαταστάτη (σέρβις)». Βλέπε το γράφημα 3 για την επιλογή της καμπύλης που αναφέρεται σε μια θερμοκρασία περιβάλλοντος 20 C. Η μετατόπιση της καμπύλης γίνεται με τρόπο αυτόματο σε συνάρτηση της θερμοκρασίας περιβάλλοντος που τίθεται μέσω του κλιματικού ρυθμιστή QAA73. Σε περίπτωση που η εγκατάσταση χωρίζεται σε ζώνες, η καμπύλη πρέπει να τεθεί τόσο στο QAA73 όσο στο λέβητα (για τις ρυθμίσεις λέβητα βλέπε παράγραφο 26). Η ηλεκτρονική διαχείριση της συσκευής θα φροντίσει να παράσχει μια θερμοκρασία παροχής εγκατάστασης ίση με την υψηλότερη επεξεργασμένη από το QAA73 και την επεξεργασμένη από το λέβητα. 0403_2504 Γράφημα 3 TM = θερμοκρασία παροχής Te = εξωτερική σύνθετη θερμοκρασία 15.4 ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ ΣΕ ΕΓΚΑΤΑΣΤΑΣΗ ΜΕ ΖΩΝΕΣ Η ηλεκτρική σύνδεση και οι αναγκαίες ρυθμίσεις για τη διαχείριση μιας εγκατάστασης σε ζώνες, προκύπτει διαφορετική ανάλογα με τα αξεσουάρ που συνδέονται στο λέβητα. Για τη λειτουργία του λέβητα, σε περίπτωση αιτήματος από πλευράς ξεχωριστών ζωνών, είναι αναγκαίο να τοποθετήσετε τον επιλογέα Καλοκαίρι/Χειμώνας (1- εικόνα 1), που υπάρχει στον πίνακα χειριστηρίων του λέβητα, στη θέση Χειμώνας ( ). a) Χωρίς κλιματικό ρυθμιστή QAA73: Η επαφή η σχετική με το αίτημα λειτουργίας των διαφόρων ζωνών πρέπει να συνδέεται παράλληλα και στον ακροδέκτη 1-2 «ΤΑ» της συστοιχίας ακροδεκτών Μ1 της εικόνας 12. Η γέφυρα που υπάρχει πρέπει να αφαιρεθεί. Η επιλογή της θερμοκρασίας της θέρμανσης διενεργείται απ ευθείας στον πίνακα χειριστηρίων του λέβητα ενεργώντας στον επιλογέα 6 της εικόνας 1. b) Με κλιματικό ρυθμιστή QAA73: Η επαφή η σχετική με το αίτημα λειτουργίας των ζωνών που δεν ελέγχονται από το QAA73 πρέπει να συνδέεται παράλληλα και στοyw ακροδέκτες 1-2 «ΤΑ» της συστοιχίας ακροδεκτών Μ1 της εικόνας 15. Η γέφυρα που υπάρχει πρέπει να αφαιρεθεί. Η ζώνη που ελέγχεται από το QAA73 διευθύνεται από την ηλεκτροβαλβίδα της ζώνης 1, όπως απεικονίζεται στην εικόνα 15. Η επιλογή της θερμοκρασίας της θέρμανσης της ζώνης που ελέγχεται από το QAA73 διενεργείται αυτόματα από το ίδιο το QAA73. ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ GR

20 Η επιλογή της θερμοκρασίας της θέρμανσης των άλλων ζωνών πρέπει να διενεργείται απ ευθείας στον πίνακα χειριστηρίων του λέβητα. Ζώνη 1 (QAA 73) Ζώνη 1 (τηλεχειριστήριο) Ζώνη 2 (θερμοστάτης δωματίου) Ζώνη 3 (θερμοστάτης δωματίου) Ζώνη N (θερμοστάτης δωματίου) Ηλεκτροβαλβίδα Ζώνης _25010 Εικόνα 15 Περίπτωση 1: εγκατάσταση χωρίς εξωτερικό αισθητήρα: Η προβλεπόμενη θερμοκρασία παροχής για κάθε ζώνη, πρέπει να τίθεται ενεργώντας στον επιλογέα ρύθμισης της θερμοκρασίας του κυκλώματος που υπάρχει στον πίνακα χειριστηρίων του λέβητα (6- εικόνα 1). Σε περίπτωση ταυτόχρονου αιτήματος, από την κύρια ζώνη, ελεγχόμενη από το QAA73, και ενός από τις άλλες ζώνες, η θερμοκρασία παροχής είναι η μέγιστη μεταξύ της επεξεργαζόμενης από το QAA73 και της τεθείσας στον επιλογέα του λέβητα. Περίπτωση 2: εγκατάσταση με εξωτερικό αισθητήρα: Η προβλεπόμενη θερμοκρασία παροχής για κάθε ζώνη είναι η επεξεργαζόμενη από την ηλεκτρονική κάρτα σε συνάρτηση της εξωτερικής θερμοκρασίας και της τεθείσας καμπύλης θέρμανσης όπως περιγράφεται στην παράγραφο 15.3 Σε περίπτωση ταυτόχρονου αιτήματος, από την κύρια ζώνη, ελεγχόμενη από το QAA73, και ενός από τις άλλες ζώνες, η θερμοκρασία παροχής είναι η μέγιστη μεταξύ της επεξεργαζόμενης από το QAA73 και της επεξεργαζόμενης από την ηλεκτρονική κάρτα του λέβητα ΣΥΝΔΕΣΗ ΤΟΥ ΡΟΛΟΓΙΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΤΗ συνδέστε τον κινητήρα του προγραμματιστή στο σύνδεσμο Χ9 της κύριας ηλεκτρονικής κάρτας (ακροδέκτες 1 και 3) συνδέστε την επαφή σε παροχέτευση του προγραμματιστή στους ακροδέκτες 2 και 4 του ίδιου συνδέσμου αφαιρώντας την υπάρχουσα γέφυρα. Σε περίπτωση που ο χρησιμοποιούμενος προγραμματιστής είναι τύπου με μπαταρία, χωρίς τροφοδοσία, αφήστε ελεύθερους τους ακροδέκτες 1 και 3 του συνδέσμου X _0101 ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ GR
