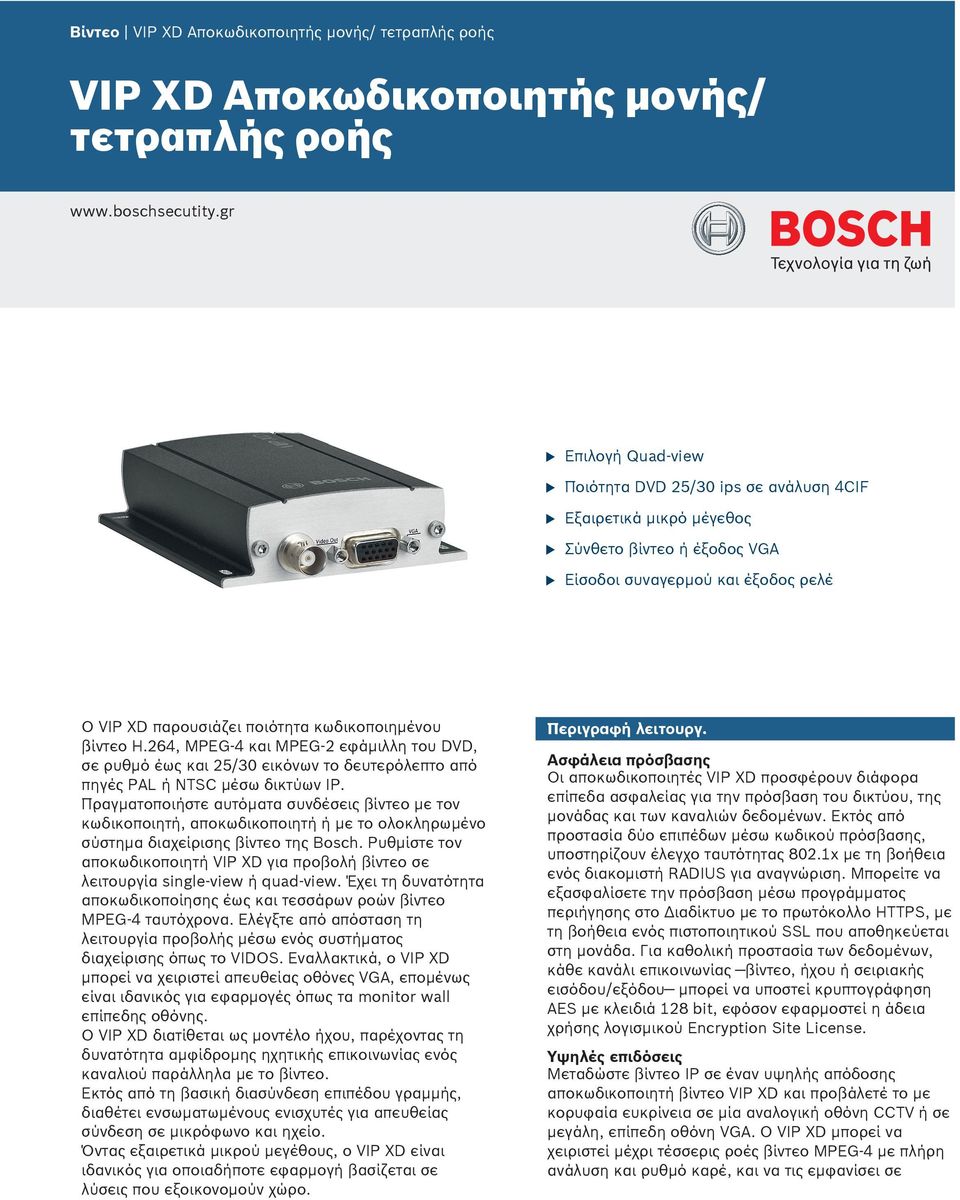

1 Βίντεο VIP XD Αποκωδικοποιητής μονής/ τετραπλής ροής VIP XD Αποκωδικοποιητής μονής/ τετραπλής ροής Επιλογή Qad-view Ποιότητα DVD 25/30 ips σε ανάλυση 4CIF Εξαιρετικά μικρό μέγεθος Σύνθετο βίντεο ή έξοδος VGA Είσοδοι συναγερμού και έξοδος ρελέ Ο VIP XD παρουσιάζει ποιότητα κωδικοποιημένου βίντεο H.264, MPEG 4 και MPEG 2 εφάμιλλη του DVD, σε ρυθμό έως και 25/30 εικόνων το δευτερόλεπτο από πηγές PAL ή NTSC μέσω δικτύων IP. Πραγματοποιήστε αυτόματα συνδέσεις βίντεο με τον κωδικοποιητή, αποκωδικοποιητή ή με το ολοκληρωμένο σύστημα διαχείρισης βίντεο της Bosch. Ρυθμίστε τον αποκωδικοποιητή VIP XD για προβολή βίντεο σε λειτουργία single-view ή qad-view. Έχει τη δυνατότητα αποκωδικοποίησης έως και τεσσάρων ροών βίντεο MPEG 4 ταυτόχρονα. Ελέγξτε από απόσταση τη λειτουργία προβολής μέσω ενός συστήματος διαχείρισης όπως το VIDOS. Εναλλακτικά, ο VIP XD μπορεί να χειριστεί απευθείας οθόνες VGA, επομένως είναι ιδανικός για εφαρμογές όπως τα monitor wall επίπεδης οθόνης. Ο VIP XD διατίθεται ως μοντέλο ήχου, παρέχοντας τη δυνατότητα αμφίδρομης ηχητικής επικοινωνίας ενός καναλιού παράλληλα με το βίντεο. Εκτός από τη βασική διασύνδεση επιπέδου γραμμής, διαθέτει ενσωματωμένους ενισχυτές για απευθείας σύνδεση σε μικρόφωνο και ηχείο. Όντας εξαιρετικά μικρού μεγέθους, ο VIP XD είναι ιδανικός για οποιαδήποτε εφαρμογή βασίζεται σε λύσεις που εξοικονομούν χώρο. Περιγραφή λειτουργ. Ασφάλεια πρόσβασης Οι αποκωδικοποιητές VIP XD προσφέρουν διάφορα επίπεδα ασφαλείας για την πρόσβαση του δικτύου, της μονάδας και των καναλιών δεδομένων. Εκτός από προστασία δύο επιπέδων μέσω κωδικού πρόσβασης, υποστηρίζουν έλεγχο ταυτότητας 802.1x με τη βοήθεια ενός διακομιστή RADIUS για αναγνώριση. Μπορείτε να εξασφαλίσετε την πρόσβαση μέσω προγράμματος περιήγησης στο Διαδίκτυο με το πρωτόκολλο HTTPS, με τη βοήθεια ενός πιστοποιητικού SSL που αποθηκεύεται στη μονάδα. Για καθολική προστασία των δεδομένων, κάθε κανάλι επικοινωνίας βίντεο, ήχου ή σειριακής εισόδου/εξόδου μπορεί να υποστεί κρυπτογράφηση AES με κλειδιά 128 bit, εφόσον εφαρμοστεί η άδεια χρήσης λογισμικού Encryption Site License. Υψηλές επιδόσεις Μεταδώστε βίντεο IP σε έναν υψηλής απόδοσης αποκωδικοποιητή βίντεο VIP XD και προβάλετέ το με κορυφαία ευκρίνεια σε μία αναλογική οθόνη CCTV ή σε μεγάλη, επίπεδη οθόνη VGA. Ο VIP XD μπορεί να χειριστεί μέχρι τέσσερις ροές βίντεο MPEG 4 με πλήρη ανάλυση και ρυθμό καρέ, και να τις εμφανίσει σε

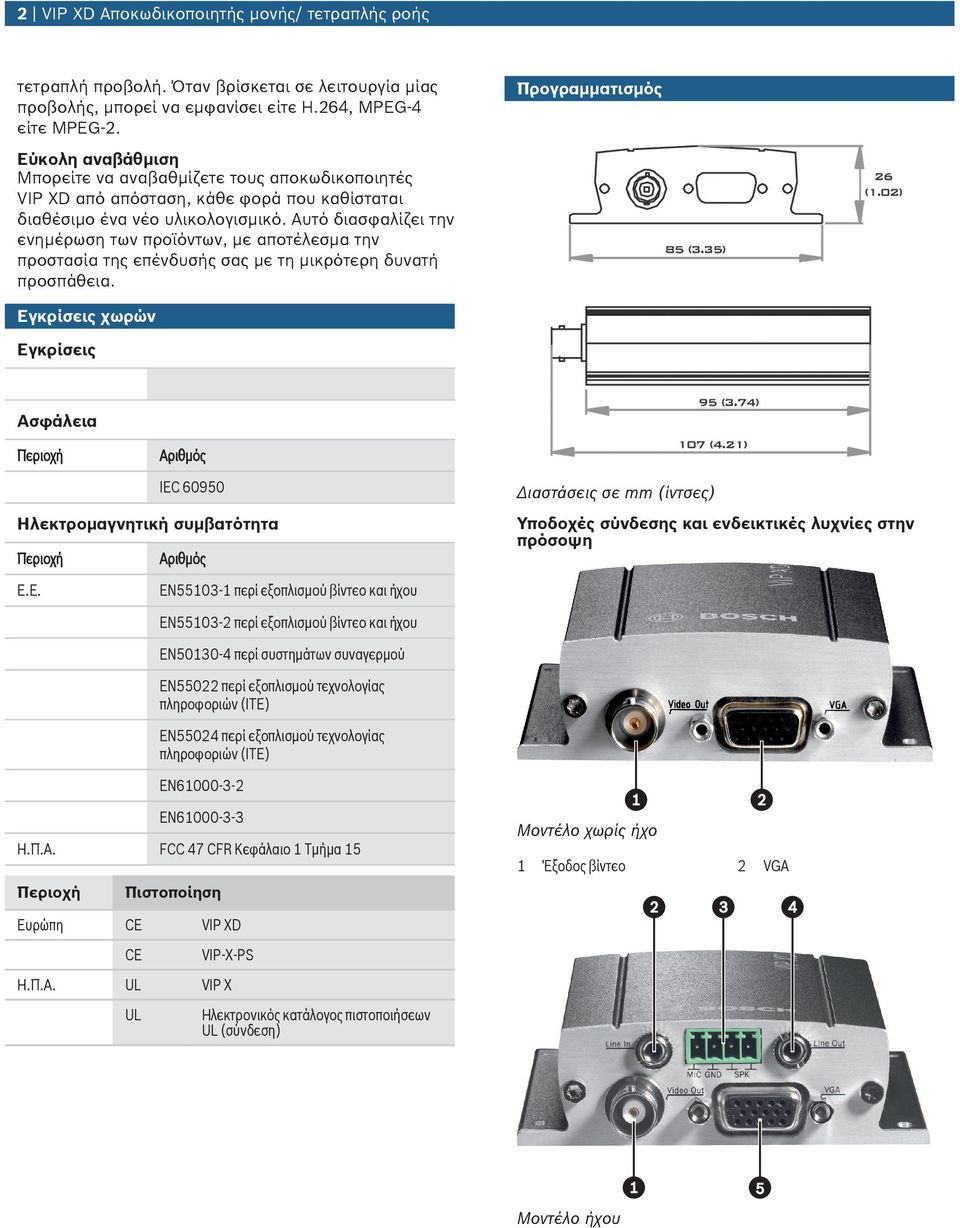

2 2 VIP XD Αποκωδικοποιητής μονής/ τετραπλής ροής τετραπλή προβολή. Όταν βρίσκεται σε λειτουργία μίας προβολής, μπορεί να εμφανίσει είτε H.264, MPEG 4 είτε MPEG 2. Προγραμματισμός Εύκολη αναβάθμιση Μπορείτε να αναβαθμίζετε τους αποκωδικοποιητές VIP XD από απόσταση, κάθε φορά που καθίσταται διαθέσιμο ένα νέο υλικολογισμικό. Αυτό διασφαλίζει την ενημέρωση των προϊόντων, με αποτέλεσμα την προστασία της επένδυσής σας με τη μικρότερη δυνατή προσπάθεια. Εγκρίσεις χωρών Εγκρίσεις Ασφάλεια Περιοχή Αριθμός IEC Ηλεκτρομαγνητική συμβατότητα Περιοχή Αριθμός Διαστάσεις σε mm (ίντσες) Υποδοχές σύνδεσης και ενδεικτικές λυχνίες στην πρόσοψη Ε.Ε. EN περί εξοπλισμού βίντεο και ήχου EN περί εξοπλισμού βίντεο και ήχου EN περί συστημάτων συναγερμού EN55022 περί εξοπλισμού τεχνολογίας πληροφοριών (ITE) EN55024 περί εξοπλισμού τεχνολογίας πληροφοριών (ITE) EN EN Η.Π.Α. FCC 47 CFR Κεφάλαιο 1 Τμήμα 15 Περιοχή Πιστοποίηση Μοντέλο χωρίς ήχο 1 Έξοδος βίντεο 2 VGA Ευρώπη CE VIP XD CE VIP-X-PS Η.Π.Α. UL VIP X UL Ηλεκτρονικός κατάλογος πιστοποιήσεων UL (σύνδεση) Μοντέλο ήχου

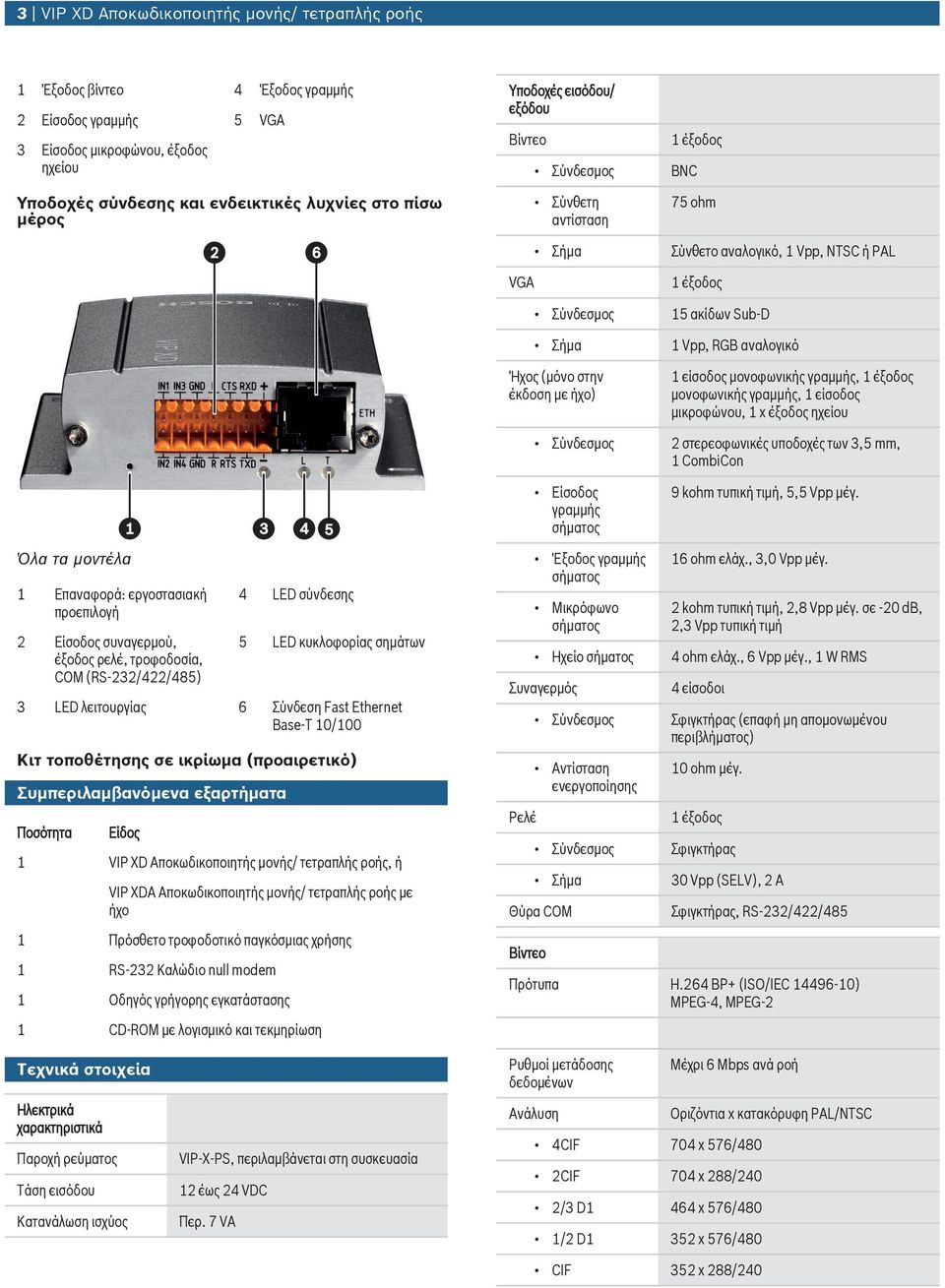

3 3 VIP XD Αποκωδικοποιητής μονής/ τετραπλής ροής 1 Έξοδος βίντεο 4 Έξοδος γραμμής 2 Είσοδος γραμμής 5 VGA 3 Είσοδος μικροφώνου, έξοδος ηχείου Υποδοχές εισόδου/ εξόδου Βίντεο Σύνδεσμος BNC Υποδοχές σύνδεσης και ενδεικτικές λυχνίες στο πίσω μέρος Σύνθετη αντίσταση 75 ohm Σήμα Σύνθετο αναλογικό, 1 Vpp, NTSC ή PAL VGA Σύνδεσμος 15 ακίδων Sb-D Σήμα 1 Vpp, RGB αναλογικό Ήχος (μόνο στην έκδοση με ήχο) 1 είσοδος μονοφωνικής γραμμής, μονοφωνικής γραμμής, 1 είσοδος μικροφώνου, 1 x έξοδος ηχείου Σύνδεσμος 2 στερεοφωνικές υποδοχές των 3,5 mm, 1 CombiCon Είσοδος γραμμής 9 kohm τυπική τιμή, 5,5 Vpp μέγ. Όλα τα μοντέλα 1 Επαναφορά: εργοστασιακή προεπιλογή 2 Είσοδος συναγερμού, έξοδος ρελέ, τροφοδοσία, COM (RS 232/422/485) 4 LED σύνδεσης 5 LED κυκλοφορίας σημάτων 3 LED λειτουργίας 6 Σύνδεση Fast Ethernet Base-T 10/100 Κιτ τοποθέτησης σε ικρίωμα (προαιρετικό) Συμπεριλαμβανόμενα εξαρτήματα Ποσότητα Είδος 1 VIP XD Αποκωδικοποιητής μονής/ τετραπλής ροής, ή VIP XDA Αποκωδικοποιητής μονής/ τετραπλής ροής με ήχο 1 Πρόσθετο τροφοδοτικό παγκόσμιας χρήσης 1 RS 232 Καλώδιο nll modem 1 Οδηγός γρήγορης εγκατάστασης 1 CD-ROM με λογισμικό και τεκμηρίωση Έξοδος γραμμής Μικρόφωνο 16 ohm ελάχ., 3,0 Vpp μέγ. 2 kohm τυπική τιμή, 2,8 Vpp μέγ. σε -20 db, 2,3 Vpp τυπική τιμή Ηχείο 4 ohm ελάχ., 6 Vpp μέγ., 1 W RMS Συναγερμός Ρελέ 4 είσοδοι Σύνδεσμος Σφιγκτήρας (επαφή μη απομονωμένου περιβλήματος) Αντίσταση ενεργοποίησης 10 ohm μέγ. Σύνδεσμος Σφιγκτήρας Σήμα 30 Vpp (SELV), 2 A Θύρα COM Βίντεο Σφιγκτήρας, RS 232/422/485 Πρότυπα H.264 BP+ (ISO/IEC ) MPEG 4, MPEG 2 Τεχνικά στοιχεία Ηλεκτρικά Παροχή ρεύματος Τάση εισόδου Κατανάλωση ισχύος VIP X PS, περιλαμβάνεται στη συσκευασία 12 έως 24 VDC Περ. 7 VA Ρυθμοί μετάδοσης δεδομένων Ανάλυση Μέχρι 6 Mbps ανά ροή 4CIF 704 x 576/480 2CIF 704 x 288/240 2/3 D1 464 x 576/480 1/2 D1 352 x 576/480 CIF 352 x 288/240 Οριζόντια x κατακόρυφη PAL/NTSC

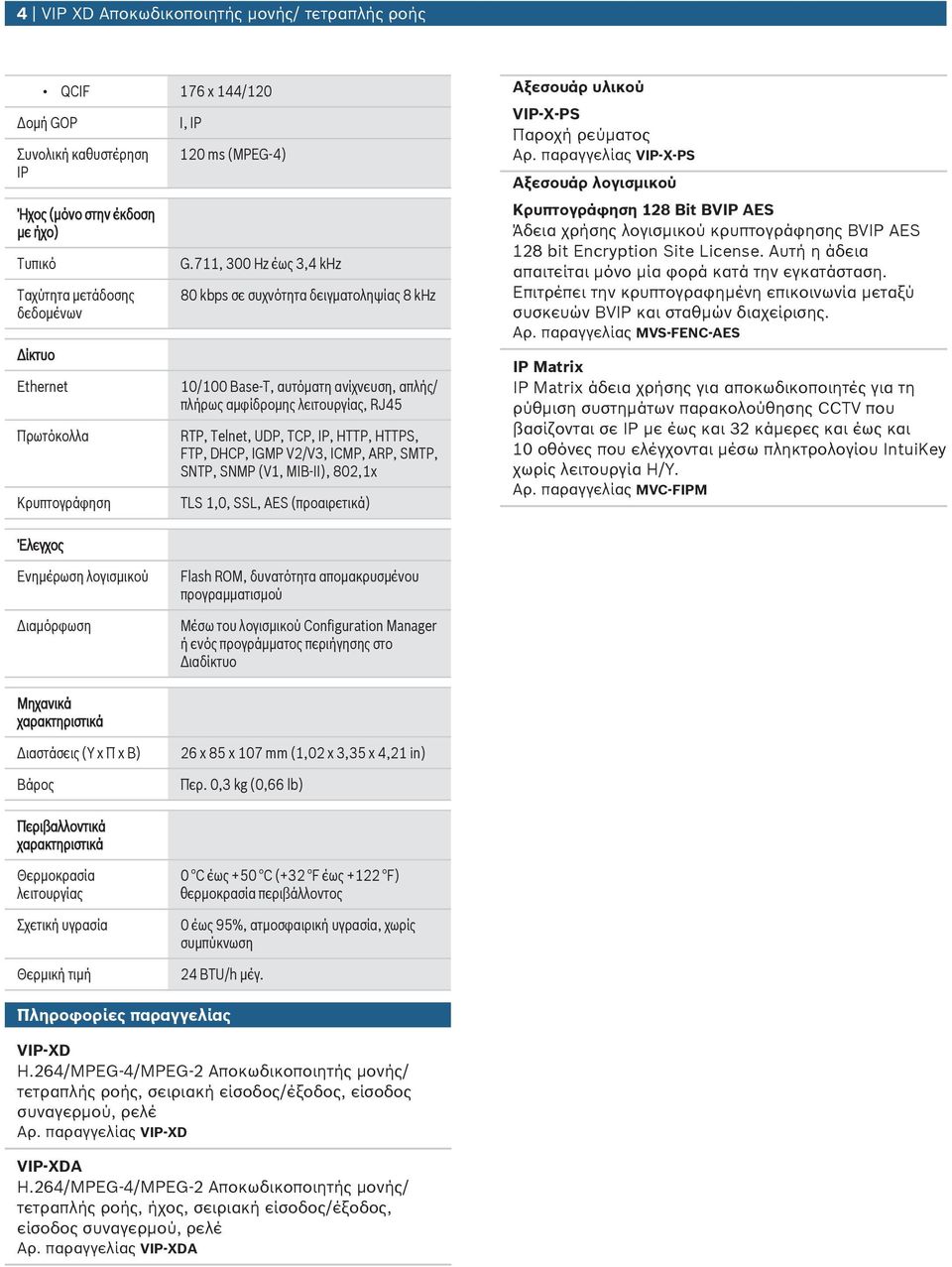

4 4 VIP XD Αποκωδικοποιητής μονής/ τετραπλής ροής QCIF 176 x 144/120 Δομή GOP Συνολική καθυστέρηση IP Ήχος (μόνο στην έκδοση με ήχο) Τυπικό Ταχύτητα μετάδοσης δεδομένων Δίκτυο Ethernet Πρωτόκολλα Κρυπτογράφηση I, IP 120 ms (MPEG 4) G.711, 300 Hz έως 3,4 khz 80 kbps σε συχνότητα δειγματοληψίας 8 khz 10/100 Base T, αυτόματη ανίχνευση, απλής/ πλήρως αμφίδρομης λειτουργίας, RJ45 RTP, Telnet, UDP, TCP, IP, HTTP, HTTPS, FTP, DHCP, IGMP V2/V3, ICMP, ARP, SMTP, SNTP, SNMP (V1, MIB II), 802,1x TLS 1,0, SSL, AES (προαιρετικά) Αξεσουάρ υλικού VIP X-PS Παροχή ρεύματος Αρ. παραγγελίας VIP-X-PS Αξεσουάρ λογισμικού Κρυπτογράφηση 128 Bit BVIP AES Άδεια χρήσης λογισμικού κρυπτογράφησης BVIP AES 128 bit Encryption Site License. Αυτή η άδεια απαιτείται μόνο μία φορά κατά την εγκατάσταση. Επιτρέπει την κρυπτογραφημένη επικοινωνία μεταξύ συσκευών BVIP και σταθμών διαχείρισης. Αρ. παραγγελίας MVS-FENC-AES IP Matrix IP Matrix άδεια χρήσης για αποκωδικοποιητές για τη ρύθμιση συστημάτων παρακολούθησης CCTV που βασίζονται σε IP με έως και 32 κάμερες και έως και 10 οθόνες που ελέγχονται μέσω πληκτρολογίου IntiKey χωρίς λειτουργία Η/Υ. Αρ. παραγγελίας MVC-FIPM Έλεγχος Ενημέρωση λογισμικού Διαμόρφωση Flash ROM, δυνατότητα απομακρυσμένου προγραμματισμού Μέσω του λογισμικού Configration Manager ή ενός προγράμματος περιήγησης στο Διαδίκτυο Μηχανικά Διαστάσεις (Υ x Π x Β) Βάρος 26 x 85 x 107 mm (1,02 x 3,35 x 4,21 in) Περ. 0,3 kg (0,66 lb) Περιβαλλοντικά Θερμοκρασία λειτουργίας Σχετική υγρασία Θερμική τιμή 0 C έως +50 C (+32 F έως +122 F) θερμοκρασία περιβάλλοντος 0 έως 95%, ατμοσφαιρική υγρασία, χωρίς συμπύκνωση 24 BTU/h μέγ. Πληροφορίες παραγγελίας VIP-XD H.264/MPEG-4/MPEG-2 Αποκωδικοποιητής μονής/ τετραπλής ροής, σειριακή είσοδος/έξοδος, είσοδος συναγερμού, ρελέ Αρ. παραγγελίας VIP-XD VIP-XDA H.264/MPEG-4/MPEG-2 Αποκωδικοποιητής μονής/ τετραπλής ροής, ήχος, σειριακή είσοδος/έξοδος, είσοδος συναγερμού, ρελέ Αρ. παραγγελίας VIP-XDA

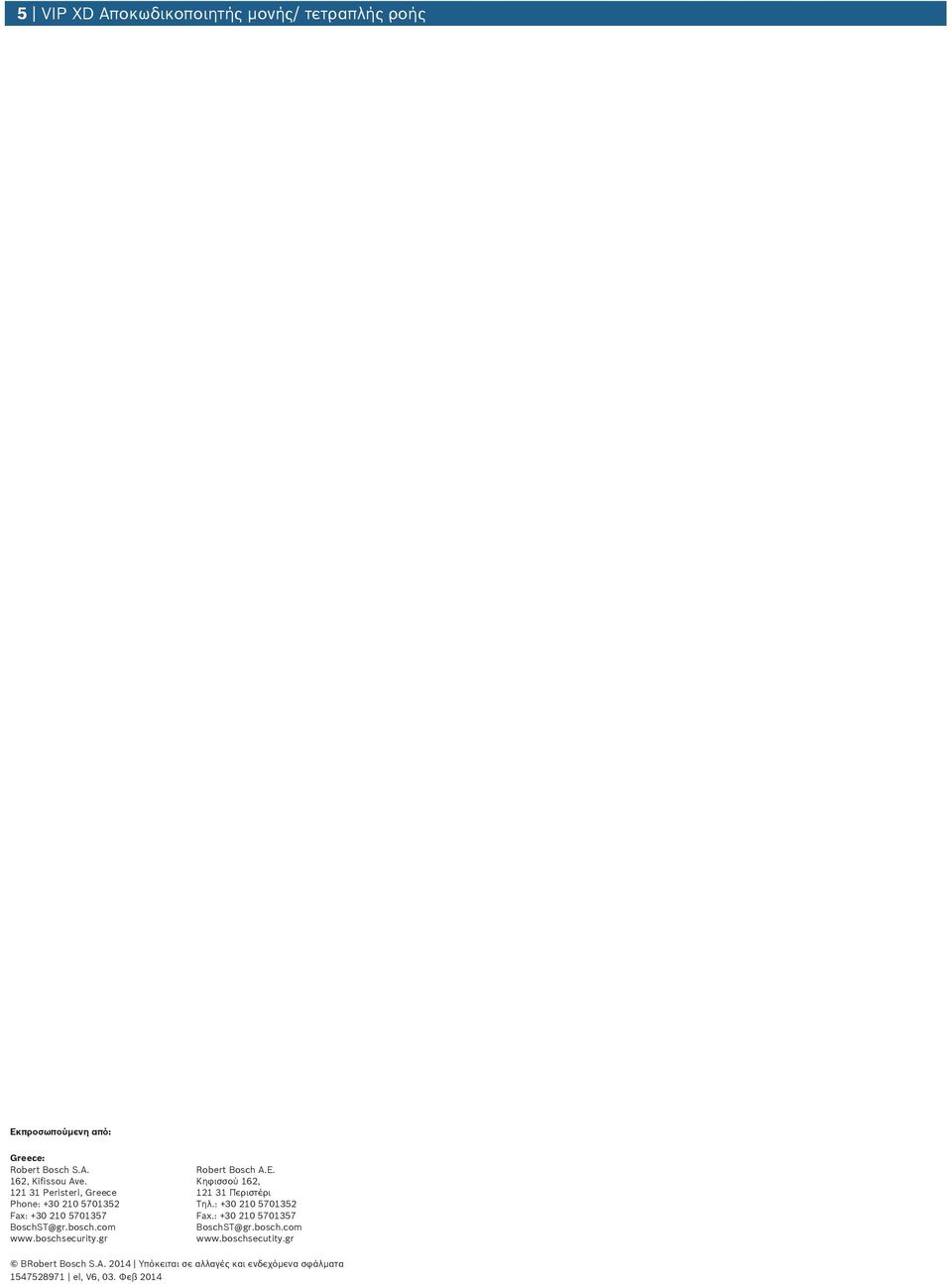

5 5 VIP XD Αποκωδικοποιητής μονής/ τετραπλής ροής Εκπροσωπούμενη από: Greece: Robert Bosch S.A. 162, Kifisso Ave Peristeri, Greece Phone: Fax: Robert Bosch A.E. Κηφισσού 162, Περιστέρι Τηλ.: Fax.: BRobert Bosch S.A Υπόκειται σε αλλαγές και ενδεχόμενα σφάλματα el, V6, 03. Φεβ 2014
