1 Προδιαγραφές μετρητών και μετρήσεις μεγεθών σε απαίτηση της ΥΑ Δ6/Φ1/Οικ.8786 «Εφαρμογή του Συστήματος Εγγυήσεων Προέλευσης Ηλεκτρικής Ενέργειας από ΑΠΕ και ΣΗΘΥΑ και μηχανισμού διασφάλισης του»

2 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ 1. Ακολουθούμενα πρότυπα Ηλεκτρική ενέργεια Χαμηλή Τάση Μέση και Υψηλή Τάση Αέρια καύσιμα Υγρά καύσιμα Στερεά καύσιμα Λοιπά μετρητικά όργανα Ενεργειακά ισοζύγια Μετρήσεις Προδιαγραφές Μετρητών Ηλεκτρική ενέργεια Χαμηλή Τάση Μέση και Υψηλή Τάση Μετρήσεις καταναλώσεων καυσίμων Αέρια καύσιμα Υγρά καύσιμα Στερεά καύσιμα Μετρήσεις Θερμότητας / Ψύξης Υπολογισμός θερμογόνου δύναμης καυσίμων Καταγραφή μετρήσεων και επικοινωνία μετρητών και συγκεντρωτών με τα συστήματα συλλογής δεδομένων των ΦΕ Καταγραφή δεδομένων Χωρητικότητα και χρόνος αποθήκευσης δεδομένων για μετρητές και συγκεντρωτές ηλεκτρικής ενέργειας Χωρητικότητα και χρόνος αποθήκευσης δεδομένων για μετρητές και συγκεντρωτές των μεγεθών που περιγράφονται στις παραγράφους 2.2 και Επικοινωνία ηλεκτρονικών μετρητών και συγκεντρωτών Συλλογή μετρήσεων Κανόνες προσδιορισμού της θέσης των μετρητών Συμπαραγωγή ηλεκτρισμού και θερμότητας Ηλιοθερμικοί σταθμοί

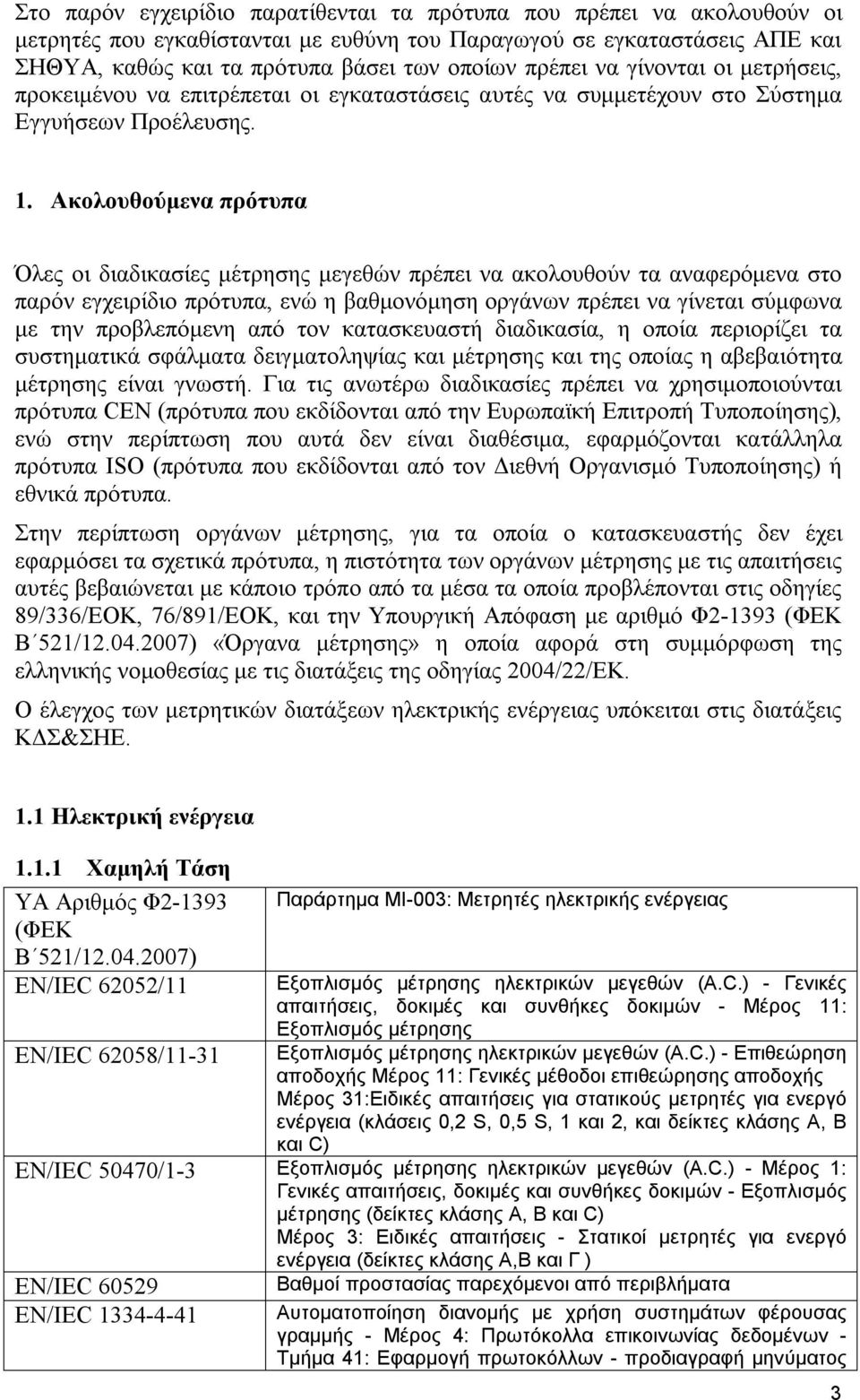

3 Στο παρόν εγχειρίδιο παρατίθενται τα πρότυπα που πρέπει να ακολουθούν οι μετρητές που εγκαθίστανται με ευθύνη του Παραγωγού σε εγκαταστάσεις ΑΠΕ και ΣΗΘΥΑ, καθώς και τα πρότυπα βάσει των οποίων πρέπει να γίνονται οι μετρήσεις, προκειμένου να επιτρέπεται οι εγκαταστάσεις αυτές να συμμετέχουν στο Σύστημα Εγγυήσεων Προέλευσης. 1. Ακολουθούμενα πρότυπα Όλες οι διαδικασίες μέτρησης μεγεθών πρέπει να ακολουθούν τα αναφερόμενα στο παρόν εγχειρίδιο πρότυπα, ενώ η βαθμονόμηση οργάνων πρέπει να γίνεται σύμφωνα με την προβλεπόμενη από τον κατασκευαστή διαδικασία, η οποία περιορίζει τα συστηματικά σφάλματα δειγματοληψίας και μέτρησης και της οποίας η αβεβαιότητα μέτρησης είναι γνωστή. Για τις ανωτέρω διαδικασίες πρέπει να χρησιμοποιούνται πρότυπα CEN (πρότυπα που εκδίδονται από την Ευρωπαϊκή Επιτροπή Τυποποίησης), ενώ στην περίπτωση που αυτά δεν είναι διαθέσιμα, εφαρμόζονται κατάλληλα πρότυπα ISO (πρότυπα που εκδίδονται από τον Διεθνή Οργανισμό Τυποποίησης) ή εθνικά πρότυπα. Στην περίπτωση οργάνων μέτρησης, για τα οποία ο κατασκευαστής δεν έχει εφαρμόσει τα σχετικά πρότυπα, η πιστότητα των οργάνων μέτρησης με τις απαιτήσεις αυτές βεβαιώνεται με κάποιο τρόπο από τα μέσα τα οποία προβλέπονται στις οδηγίες 89/336/ΕΟΚ, 76/891/ΕΟΚ, και την Υπουργική Απόφαση με αριθμό Φ (ΦΕΚ Β 521/ ) «Όργανα μέτρησης» η οποία αφορά στη συμμόρφωση της ελληνικής νομοθεσίας με τις διατάξεις της οδηγίας 2004/22/ΕΚ. Ο έλεγχος των μετρητικών διατάξεων ηλεκτρικής ενέργειας υπόκειται στις διατάξεις ΚΔΣ&ΣΗΕ. 1.1 Ηλεκτρική ενέργεια Χαμηλή Τάση ΥΑ Αριθμός Φ (ΦΕΚ Β 521/ ) EN/IEC 62052/11 Παράρτημα ΜΙ-003: Μετρητές ηλεκτρικής ενέργειας Εξοπλισμός μέτρησης ηλεκτρικών μεγεθών (A.C.) - Γενικές απαιτήσεις, δοκιμές και συνθήκες δοκιμών - Μέρος 11: Εξοπλισμός μέτρησης EN/IEC 62058/11-31 Εξοπλισμός μέτρησης ηλεκτρικών μεγεθών (A.C.) - Επιθεώρηση αποδοχής Μέρος 11: Γενικές μέθοδοι επιθεώρησης αποδοχής Μέρος 31:Ειδικές απαιτήσεις για στατικούς μετρητές για ενεργό ενέργεια (κλάσεις 0,2 S, 0,5 S, 1 και 2, και δείκτες κλάσης Α, Β και C) EN/IEC 50470/1-3 Εξοπλισμός μέτρησης ηλεκτρικών μεγεθών (A.C.) - Μέρος 1: Γενικές απαιτήσεις, δοκιμές και συνθήκες δοκιμών - Εξοπλισμός μέτρησης (δείκτες κλάσης A, B και C) Μέρος 3: Ειδικές απαιτήσεις - Στατικοί μετρητές για ενεργό ενέργεια (δείκτες κλάσης A,Β και Γ ) EN/IEC Βαθμοί προστασίας παρεχόμενοι από περιβλήματα EN/IEC Αυτοματοποίηση διανομής με χρήση συστημάτων φέρουσας γραμμής - Μέρος 4: Πρωτόκολλα επικοινωνίας δεδομένων - Τμήμα 41: Εφαρμογή πρωτοκόλλων - προδιαγραφή μηνύματος 3

4 γραμμής διανομής EN/IEC 62056/ Μέτρηση ηλεκτρικών μεγεθών - Ανταλλαγή δεδομένων για ανάγνωση μετρητή και έλεγχο χρέωσης και φορτίου Μέρος 21: Απευθείας τοπική ανταλλαγή δεδομένων Μέρος 53: Επίπεδο εφαρμογής COSEM Μέρος 61: Κώδικας OBIS (Σύστημα Αναγνώρισης Αντικειμένου (OBIS)) Μέρος 62: Κατηγορίες διεπαφής Μέρος 72: Επίπεδο διασύνδεσης δεδομένων EN/IEC Σχέδια και διαδικασίες δειγματοληψίας για επισκόπηση ιδιοτήτων EN/IEC 60068/2-6/2-30 Διαδικασίες βασικών περιβαλλοντικών δοκιμών Μέρος 2-6: Δοκιμές Fc: Ταλαντώσεις Μέρος 2-30: Δοκιμή Db και καθοδήγηση: Υγρή κυκλική θέρμανση ( ωρος κύκλος) EN/IEC , 12, 13/2001 Fire hazard testing part 2: test methods. Glow wire test and quidance EN/IEC Fire hazard testing part 2: Test methods. Needle flame test 5/2005 EN/IEC Μετασχηματιστές για όργανα μετρήσεως Μέρος 1:Μετασχηματιστές Έντασης Μέση και Υψηλή Τάση ΕΝ Στατικοί μετρητές για ενεργό ισχύ (κλάση 1 & 2) ΕΝ Στατικοί μετρητές για ενεργό ισχύ (κλάση 0,2S & 0,5S) EΝ Στατικοί μετρητές για άεργο ισχύ (κλάση 2 & 3) ΕΝ Μετασχηματιστές Έντασης- Προσάρτημα 1 και 2 ΕΝ Μετασχηματιστές Τάσης- Προσάρτημα 1 και 2 ΕΝ Μετασχηματιστές οργάνων - Συνδυασμένοι Μετασχηματιστές 1.2 Αέρια καύσιμα ΕΝ 12405:2005 Μετρητές αερίου - Διατάξεις αναγωγής - Μέρος 1: Αναγωγή όγκου ΕΝ 12480:2002 Μετρητές αερίου Ογκομετρικοί μετρητές περιστροφικής κίνησης ΕΝ 12261:2002 Μετρητές αερίου Μετρητές στροβίλου ISO 9951:1993/94 Μέτρηση της παροχής αερίου σε κλειστούς αγωγούς Στροβιλομετρητές ΕΝ 1359: 1998 Μετρητές αερίου Μετρητές αερίου με διάφραγμα ISO 9300:1990 ΕΝ ΥΑ Αριθμ. Φ (ΦΕΚ 521/ ) DIN 51612:1980 EN ISO 6976:2005 DIN 51857:1997 Μέτρηση της παροχής αερίου με τη βοήθεια στομίων κρίσιμης ροής Βεντούρι Μετασχηματιστές οργάνων - Συνδυασμένοι Μετασχηματιστές Παράρτημα ΜΙ-002: Μετρητές αερίου και διατάξεις αναγωγής όγκου Δοκιμή υγραερίων υπολογισμός της κατώτερης θερμογόνου ικανότητας Φυσικό αέριο Υπολογισμός της θερμογόνου τιμής, πυκνότητας, σχετικής πυκνότητας και δείκτη Wobbe από τη σύσταση Αέρια καύσιμα και άλλα αέρια Υπολογισμός της θερμογόνου ικανότητας, της πυκνότητας, της σχετικής πυκνότητας και του δείκτη Wobbe καθαρών αερίων και αερίων μειγμάτων 4

5 1.3 Υγρά καύσιμα ΥΑ Αριθμός Φ (ΦΕΚ 521/ ) Παράρτημα ΜΙ-005: Συστήματα μέτρησης για συνεχή και δυναμική μέτρηση ποσοτήτων υγρών εκτός από το νερό 1.4 Στερεά καύσιμα ISO Μέρη 1-8- δειγματοληψία άνθρακα ISO ,2:1983 Λιγνίτες Αρχές δειγματοληψίας ISO 625:1996 Στερεά ορυκτά καύσιμα Προσδιορισμός άνθρακα και υδρογόνου Μέθοδος Liebig ISO 925:1997 Στερεά ορυκτά καύσιμα Προσδιορισμός της περιεκτικότητας σε άνθρακα σε μορφή ανθρακικών αλάτων Σταθμική μέθοδος DIN 51721:2001 Δοκιμή στερεών καυσίμων Προσδιορισμός της περιεκτικότητας σε άνθρακα και υδρογόνο (εφαρμόζεται και σε υγρά καύσιμα) DIN :2000 Δοκιμή στερεών και υγρών καυσίμων Προσδιορισμός της ανώτερης θερμογόνου ικανότητας με αδιαβατικό θερμιδόμετρο καύσης (bomb calorimeter) και υπολογισμός της κατώτερης θερμογόνου ικανότητας - Μέρος 1: Αρχές, συσκευές, μέθοδοι ΥΑ Αριθμός Φ Παράρτημα ΜΙ-006: Αυτόματα όργανα ζύγισης (ΦΕΚ 521/ ) 1.5 Λοιπά μετρητικά όργανα EN 837-1:1998 Μανόμετρα - Μέρος 1: Μανόμετρα σωλήνος Bourdon- Διαστάσεις, απαιτήσεις και δοκιμές EN 837-2:1998 Μανόμετρα Μέρος 2: Μανόμετρα διαφράγματος και τύπου κάψας. Διαστάσεις απαιτήσεις και δοκιμές ΕΝ :2007 Μετρητές θερμότητας Μέρος 1: Γενικές απαιτήσεις ΕΝ :1996 /ΙΕC :1195 Θερμοζεύγη Μέρος 1 : Πίνακες τιμών αναφοράς ΕΝ :1993 Θερμοζεύγη Μέρος 2 : Αντοχή ΕΝ 60751:1996/ΙΕC Βιομηχανικά θερμόμετρα αντίστασης λευκόχρυσου και αισθητήρες 60751:1983 θερμοκρασίας λευκόχρυσου ISO 12039:2001 Εκπομπές από σταθερές πηγές Προσδιορισμός μονοξειδίου του άνθρακα, διοξειδίου του άνθρακα και οξυγόνου Χαρακτηριστικά επιδόσεων και βαθμονόμηση αυτοματοποιημένης μεθόδου μετρήσεων ISO 10780:1994 Εκπομπές από σταθερές πηγές - Δειγματοληψία και προσδιορισμός των ταχυτήτων και παροχών των απαερίων ISO 3966:1977 Μέτρηση της ροής ρευστού στους κλειστούς αγωγούς Μέτρηση της ταχύτητας ροής με την χρήση Pitot ISO :2003 Μέτρηση της ροής ρευστού με συσκευές μέτρησης της διαφορικής πίεσης Σωλήνες Venturi ΥΑ Αριθμός Φ (ΦΕΚ 521/ ) Παράρτημα ΜΙ-005: Συστήματα μέτρησης για συνεχή και δυναμική μέτρηση ποσοτήτων υγρών εκτός από το νερό 5

6 1.6 Ενεργειακά ισοζύγια IAPWS-IF97 IAPWS Industrial Formulation 1997 for the Thermodynamic Properties of Water and Steam ISO 2314:1989 Gas Turbines Acceptance tests 6

7 2. Μετρήσεις Προδιαγραφές Μετρητών 2.1 Ηλεκτρική ενέργεια Χαμηλή Τάση Για τη μέτρηση της ηλεκτρικής ενέργειας που παράγεται από εγκαταστάσεις ΑΠΕ ή Συμπαραγωγής Ηλεκτρισμού και Θερμότητας, οι οποίες συνδέονται στο δίκτυο Χαμηλής Τάσης, απαιτείται η τοποθέτηση μετρητών που πληρούν τις παρακάτω τουλάχιστον προδιαγραφές ανάλογα με την ισχύ της εγκατάστασης: Εγκατάσταση ισχύος έως 5 KVA Απαιτείται η τοποθέτηση ηλεκτρονικού 1/φ μετρητή χωρίς επικοινωνιακό μέσο, αλλά με δυνατότητα τηλεμέτρησης και δυνατότητα καταγραφής στοιχείων ενεργού ενέργειας ανά 15λεπτο. Ο μετρητής πρέπει να διαθέτει θύρα επικοινωνίας RS-485 για σύνδεση εξωτερικού τηλεπικοινωνιακού μέσου. Εφαρμοζόμενα πρότυπα: EN/IEC 62052/11 EN/IEC 62053/ (όπως εξειδικεύεται με την ΥΑ 1393, ΦΕΚ Β 521/ , σε συμμόρφωση με την Οδηγία 2004/22/ΕΚ, κλάση Β) EN/IEC 62058/11-31 EN/IEC 50470/1-3 EN/IEC EN/IEC EN/IEC 62056/ EN/IEC EN/IEC 60068/2-6/2-30 EN/IEC , 12, 13/2001 EN/IEC /2005 Μετρούμενα μεγέθη: Εξερχόμενη ενεργός ενέργεια. Εγκατάσταση ισχύος πάνω από 5 KVA Απαιτείται η εγκατάσταση ηλεκτρονικού 3/φ μετρητή χωρίς επικοινωνιακό μέσο, αλλά με δυνατότητα τηλεμέτρησης και δυνατότητα καταγραφής στοιχείων ενεργού ενέργειας ανά 15λεπτο. Ο μετρητής πρέπει να διαθέτει θύρα επικοινωνίας RS-485 για σύνδεση εξωτερικού τηλεπικοινωνιακού μέσου. Εφαρμοζόμενα πρότυπα: EN/IEC 62052/11 EN/IEC 62053/ (όπως εξειδικεύεται με την ΥΑ 1393, ΦΕΚ Β 521/ , σε συμμόρφωση με την Οδηγία 2004/22/ΕΚ, κλάση Β) EN/IEC 62058/11-31 EN/IEC 50470/1-3 EN/IEC EN/IEC

8 EN/IEC 62056/ EN/IEC EN/IEC 60068/2-6/2-30 EN/IEC , 12, 13/2001 EN/IEC /2005 ΕΝ/IEC , Μετασχηματιστές Έντασης- Προσάρτημα 1 και 2 (σε περίπτωση σύνδεσης στο δίκτυο μέσω Μ/Σ εντάσεως) Μετρούμενα μεγέθη: Εξερχόμενη ενεργός ενέργεια. Κλάση ακρίβειας Μ/Σ εντάσεως: 0.5s Μέση και Υψηλή Τάση Οι προδιαγραφές του μετρητικού εξοπλισμού για τη μέτρηση και την καταγραφή της ηλεκτρικής ενέργειας που παράγεται από εγκαταστάσεις ΑΠΕ ή Συμπαραγωγής Ηλεκτρισμού και Θερμότητας, οι οποίες συνδέονται στο Σύστημα Υψηλής Τάσης ή στο Δίκτυο Μέσης Τάσης, είναι αυτές που προσδιορίζονται στον Κώδικα Διαχείρισης Συστήματος και Συναλλαγών Ηλεκτρικής Ενέργειας (ΚΔΣ&ΣΗΕ), τα σημαντικότερα σημεία των οποίων περιγράφονται στη συνέχεια. Εφαρμοζόμενα πρότυπα: ΕΝ/IEC , Στατικοί μετρητές για ενεργό ισχύ (κλάση 1 & 2) ΕΝ/IEC , Στατικοί μετρητές για ενεργό ισχύ (κλάση 0,2S & 0,5S) EΝ/IEC , Στατικοί μετρητές για άεργο ισχύ (κλάση 2 & 3) ΕΝ/IEC , Μετασχηματιστές Έντασης- Προσάρτημα 1 και 2 ΕΝ/IEC , Μετασχηματιστές Τάσης- Προσάρτημα 1 και 2 ΕΝ/IEC , Μετασχηματιστές οργάνων Συνδυασμένοι Μετασχηματιστές Μετρούμενα μεγέθη : Εξερχόμενη ενεργός ενέργεια. Κλάση ακρίβειας μετρητικού εξοπλισμού: Τύπος εξοπλισμού Ισχύς σύνδεσης Μετασχηματιστής έντασης Μετασχηματιστής τάσης > 50 MVA MVA 1-10 MVA < 1 MVA 0,2S 0,2S 0,5S 0,5S 0,2 0,5 0,5 0,5 Μετρητές 0,2S 0,5S 1 2 Πίνακας 1 : Κλάση ακρίβειας μετρητικού εξοπλισμού, ανάλογα με την ικανότητα μεταφοράς της σύνδεσης (σε MVA). 8

9 Όλοι οι μετρητές ηλεκτρικής ενέργειας πρέπει να διαθέτουν χρονομετρητή με μηχανισμό Quartz ακρίβειας <5ppm. 2.2 Μετρήσεις καταναλώσεων καυσίμων Αέρια καύσιμα Οι καταναλώσεις αερίων καυσίμων καταγράφονται, είτε από τους μετρητές της εταιρείας παροχής στην περίπτωση του Φυσικού Αερίου, είτε από μετρητές που έχει εγκαταστήσει ο παραγωγός στην περίπτωση χρήσης άλλων αερίων καυσίμων. Η αβεβαιότητα των μετρήσεων τους δεν πρέπει να υπερβαίνει συγκεκριμένα όρια ανάλογα με την τεχνολογία του μετρητή, αναλυτικότερα όπως παρουσιάζονται στον παρακάτω πίνακα: Μετρητής Ακρίβεια Χρόνος Καταγραφής Διαφράγματος ±2% Ωριαία ±1% Ωριαία Υπόλοιποι μετρητές (π.χ. Venturi, ροόμετρο πλωτήρα) ±2% Ωριαία Παρατηρήσεις μεταξύ 20% και 100% της μέγιστης ροής σχεδιασμού. μεταξύ 20% και 100% της μέγιστης ροής σχεδιασμού μεταξύ της ελάχιστης ροής σχεδιασμού και λιγότερο από 20% της μέγιστης ροής σχεδιασμού Υγρά καύσιμα Η κατανάλωση υγρών καυσίμων μετριέται και καταγράφεται με μετρητή όγκου, τοποθετημένο στη γραμμή τροφοδοσίας της μηχανής ή του λέβητα, σύμφωνα με την ΥΑ Φ (ΦΕΚ 521/ ), Παράρτημα ΜΙ-005, Συστήματα μέτρησης για συνεχή και δυναμική μέτρηση ποσοτήτων υγρών εκτός από το νερό. Εναλλακτικά, και μόνο στην περίπτωση που το καύσιμο είναι μαζούτ, η κατανάλωση μπορεί να μετριέται και καταγράφεται με συνεχή μέτρηση της στάθμης κάθε δεξαμενής καυσίμου έτσι όπως ορίζεται στα πρότυπα: ISO 4269 Petroleum and liquid petroleum products Tank calibration by liquid measurement Incremental method using volumetric meters (published ). 9

10 ISO 4512 Petroleum and liquid petroleum products Equipment for measurement of liquid levels in storage tanks Manual methods (published ). ISO Petroleum and liquid petroleum products Calibration of vertical cylindrical tanks Part 5 : External electro-optical distance-ranging method (published ). ISO Petroleum and liquid petroleum products Calibration of horizontal cylindrical tanks Part 1: Manual methods (published , corrected and reprinted ). ISO Petroleum and liquid petroleum products Calibration of horizontal cylindrical tanks Part 2: Internal electro-optical distance ranging method (published ) σε συνδυασμό με τα παραστατικά αγοράς καυσίμου. Σε όλα τα παραστατικά παραλαβής υγρών καυσίμων, θα πρέπει να αναγράφεται η Κατώτερη Θερμογόνος Δύναμη των εν λόγω καυσίμων και το ειδικό βάρος σε θερμοκρασία αναφοράς Στερεά καύσιμα Οι ποσότητες άνθρακα μετρούνται, με ιμάντες ζυγίσεως ή άλλες βαρυμετρικές μεθόδους [ΥΑ Φ (ΦΕΚ 521/ ), Παράρτημα ΜΙ-006: Αυτόματα όργανα ζύγισης]. 2.3 Μετρήσεις Θερμότητας / Ψύξης Τα μετρητικά όργανα που χρησιμοποιούνται για τον προσδιορισμό και την καταγραφή της χρήσιμης θερμότητας ακολουθούν τις παρακάτω προδιαγραφές ανάλογα με το μέσο μεταφοράς της χρήσιμης θερμότητας. Σε κάθε μια από τις ακόλουθες εξεταζόμενες περιπτώσεις, οι μετρήσεις και υπολογισμοί της παραγόμενης ενέργειας πρέπει να ελέγχονται για την ύπαρξη συστηματικών σφαλμάτων στις καταγεγραμμένες τιμές. Οι υπολογισμοί της αβεβαιότητας και οι έλεγχοι για συστηματικά σφάλματα πρέπει να είναι πλήρως τεκμηριωμένοι Θερμό νερό Στις εγκαταστάσεις που παρέχουν θερμότητα μέσω κυκλοφορίας θερμού νερού ή άλλων μέσων μετάδοσης θερμότητας σε υγρή μορφή, η μέτρηση της θερμότητας πρέπει να γίνεται με αυτόνομους, εμπορικά διαθέσιμους μετρητές θερμότητας (θερμιδόμετρα) μετρολογικής κλάσης 3, οι προδιαγραφές των οποίων ορίζονται στην 10

11 ΥΑ Φ (ΦΕΚ 521/ ) Παράρτημα ΜΙ-004 και στο πρότυπο ΕΝ Ατμός Μετρητές Παροχής Οι μετρητές διαφράγματος (orifice plates), τα ακροφύσια (nozzles) και οι σωλήνες Βεντούρι (venturis tube) θα πρέπει να σχεδιάζονται και να εγκαθίστανται σύμφωνα με το Πρότυπο ΕΛΟΤ ΕΝ ISO 5167 Μέρη 1-4:2003, και ο υπολογισμός της ροής μάζας πρέπει να βασίζεται σε πραγματικές και όχι ονομαστικές διαστάσεις. Για τη μέτρηση της ροής μάζας και του ενεργειακού περιεχομένου του ατμού, απαιτούνται μετρήσεις συνολικής αβεβαιότητας ±2% της πλήρους κλίμακας ή ±3% των πραγματικών ενδείξεων. Όπου χρειάζεται, πρέπει να γίνει διόρθωση θεωρώντας την πίεση και τη θερμοκρασία του ατμού (μόνο για τον υπέρθερμο ατμό) Μετρητές θερμοκρασίας και πίεσης Για τον προσδιορισμό της πίεσης του ατμού γίνεται χρήση μανομέτρων και η βαθμονόμησή τους θα πρέπει να γίνεται σύμφωνα με τα πρότυπα: EN 837-1:1998 (Pressure gauges-bourdon tube pressure gauges- Dimensions, methodology, requirements and testing). Μανόμετρα σωλήνος Bourdonδιαστάσεις, μετρολογία, απαιτήσεις και δοκιμές. EN 837-2:1998 (Pressure gauges-diaphragm and capsule pressure gauges- Dimensions, methodology, requirements and testing) Μανόμετρα διαφράγματος τύπου «κάψας» - διαστάσεις, μετρολογία, απαιτήσεις και δοκιμές. Η μέτρηση της θερμοκρασίας γίνεται με αισθητήρες θερμοκρασίας, οι οποίοι βαθμονομούνται σύμφωνα με το Πρότυπο ΕΝ :1996 (Thermocouples, Reference table - Θερμοστοιχεία, Πίνακες αναφοράς). Η αβεβαιότητα που συνδέεται με την εν λόγω μέτρηση πρέπει να ακολουθεί την ακόλουθη προδιαγραφή: Μέτρηση θερμότητας ατμού (kwh) ±2% της πλήρους κλίμακας ή ±3% της ένδειξης Καυσαέρια Σε περιπτώσεις όπου η θερμότητα των καυσαερίων από το στρόβιλο ή τη μηχανή εσωτερικής καύσης χρησιμοποιείται για την παραγωγή ωφέλιμης θερμότητας, θα πρέπει να υποβάλλονται πληροφορίες σχετικά με την προτεινόμενη μέθοδο 11

12 υπολογισμού της θερμότητας. Για τον προσδιορισμό της χρήσιμης (ωφέλιμης) θερμότητας απαιτείται η μέτρηση: της θερμοκρασίας των καυσαερίων στο σημείο εξόδου τους από τον αεριοστρόβιλο ή τη μηχανή καύσης και στο σημείο εξόδου από την εγκατάσταση. της ταχύτητας, της σύστασης (ελάχιστες απαιτήσεις οι μετρήσεις της υγρασίας και του οξυγόνου) και της θερμοκρασίας των καυσαερίων, σύμφωνα με τις προδιαγραφές που ορίζονται στο πρότυπο ISO 12039:2001. της υγρασίας των καυσαερίων βαρομετρικά. Η ταχύτητα ροής των καυσαερίων μπορεί να προσδιοριστεί από διατάξεις μέτρησης δυναμικής πίεσης. Η διαδικασία μετρήσεων και βαθμονόμησης των οργάνων προδιαγράφεται στα πρότυπα ISO 10780:1994 και ISO 3966:1977, αντίστοιχα. Οι απαιτήσεις του μήκους και της διαμέτρου των αγωγών προδιαγράφονται στα πρότυπα ISO και ISO Στην περίπτωση που ολόκληρη η ποσότητα των καυσαερίων χρησιμοποιείται για απευθείας θέρμανση ή σε διεργασία, η ωφέλιμη θερμότητα προσδιορίζεται από το ενεργειακό ισοζύγιο. H ωφέλιμη θερμότητα των καυσαερίων υπολογίζεται είτε: από το ενεργειακό ισοζύγιο του αεριοστροβίλου (βλ. παρ. 8.5 ISO 2314:1989) ή της μηχανής εσωτερικής καύσης και από τη θερμοκρασία των εξερχόμενων αερίων από τη διεργασία ή τη θερμοκρασία του θερμαινόμενου χώρου. με τον υπολογισμό του ενεργειακού ισοζυγίου γύρω από την διεργασία. 2.4 Υπολογισμός θερμογόνου δύναμης καυσίμων Η θερμογόνος ικανότητα στην περίπτωση των υγρών και αερίων συμβατικών καυσίμων που δηλώνεται από τον προμηθευτή του καυσίμου είναι αποδεκτή ως η πραγματική θερμογόνος ικανότητα των εν λόγω καυσίμων. Στην περίπτωση των στερεών καυσίμων, ο παραγωγός ενέργειας πρέπει να διασφαλίσει, ότι ο προμηθευτής καυσίμου διαθέτει κατάλληλο σύστημα δειγματοληψίας και ανάλυσης της θερμογόνου ικανότητας των παραδιδόμενων ποσοτήτων άνθρακα, σύμφωνα με το πρότυπο ISO 13909: Μέρη 1-8- δειγματοληψία άνθρακα. Στον προσδιορισμό της κατώτερης θερμογόνου ικανότητας, στην περίπτωση των εναλλακτικών καυσίμων ( 1 ) πρέπει να ακολουθείται η γενικά αποδεκτή πρακτική αντιπροσωπευτικής δειγματοληψίας. Ο παραγωγός παρέχει αποδεικτικά στοιχεία από τα οποία προκύπτει, ότι τα ληφθέντα δείγματα είναι αντιπροσωπευτικά και αμερόληπτα. 1 Ως εναλλακτικά καύσιμα ορίζονται τα αέρια παραπροϊόντα διεργασιών (π.χ. αέριο διυλιστηρίων, αέριο υψικαμίνου, αέρια περιστρεφόμενου κλιβάνου), τα αέρια θερμικά απόβλητα (π.χ. καυσαέρια από διεργασίες υψηλών θερμοκρασιών ή προϊόντα εξώθερμων αντιδράσεων) καθώς και το σύνολο των καυσίμων που δεν περιλαμβάνονται στα συμβατικά. 12

13 3. Καταγραφή μετρήσεων και επικοινωνία μετρητών και συγκεντρωτών με τα συστήματα συλλογής δεδομένων των ΦΕ 3.1 Καταγραφή δεδομένων Τα μέσα που χρησιμοποιούνται για την αποθήκευση των πληροφοριών των μετρητών και συγκεντρωτών στις εγκαταστάσεις του Παραγωγού πρέπει να πληρούν τις εξής προϋποθέσεις: Σε περίπτωση βλάβης της μετρητικής διάταξης, ο μετρητής ή συγκεντρωτής πρέπει να προστατεύει όλες τις πληροφορίες που αποθηκεύθηκαν έως τη χρονική στιγμή της βλάβης και να διατηρεί την ακρίβεια της ώρας. Σε περίπτωση διαταραχής της παροχής τροφοδότησης του μετρητή ή συγκεντρωτή θα πρέπει οι μετρούμενες τιμές, το ρολόι, οι παράμετροι και όλα τα δεδομένα να αποθηκεύονται σε μνήμη EEPROM για προστασία χωρίς τη χρήση μπαταρίας. Οι λειτουργίες «ανάγνωσης» δεν επιτρέπεται να διαγράφουν ή να τροποποιούν τα καταμετρημένα και αποθηκευμένα δεδομένα. Έπειτα από απαίτηση του ηλεκτρονικού συστήματος λήψης και αυτόματης μεταβίβασης των αποτελεσμάτων των μετρήσεων, κάθε μετρητής ή συγκεντρωτής πρέπει να μπορεί να παρέχει οποιοδήποτε τμήμα των δεδομένων που είναι αποθηκευμένα σε αυτόν. Επιπλέον, οι συγκεντρωτές πρέπει να πληρούν τις ακόλουθες προδιαγραφές: Οι αποθηκευμένες τιμές ζήτησης πρέπει να αντιστοιχούν σε ακέραιες τιμές μετρούμενων μεγεθών ή αριθμού παλμών και να έχουν ανάλυση καλύτερη από ~0,1% πλήρους κλίμακας. Η τιμή κάθε μετρούμενης ποσότητας της περιόδου ολοκλήρωσης που δεν αποθηκεύθηκε για τη συγκεκριμένη περίοδο πρέπει να μεταφέρεται στην επόμενη περίοδο. Για το χρονισμό των ηλεκτρονικών μετρητών ή αντίστοιχα των συγκεντρωτών απαιτείται δυνατότητα συγχρονισμού με ακρίβεια δευτερολέπτου μέσω της μονάδας επικοινωνίας με τις ακόλουθες προδιαγραφές: Κάθε ηλεκτρονικός μετρητής ή συγκεντρωτής ρυθμίζεται ετησίως στη θερινή ώρα σύμφωνα με το UTC (Universal Time Clock). Οι ρυθμίσεις του χρόνου επιτρέπεται να γίνονται και έπειτα από επικοινωνία με το κεντρικό σύστημα επεξεργασίας δεδομένων που λειτουργεί ο αρμόδιος ΦΕ. Κάθε περίοδος ολοκλήρωσης πρέπει να αρχίζει εντός χρονικής περιόδου ± 10 δευτερολέπτων της πραγματικής ώρας. Η διάρκεια κάθε περιόδου ολοκλήρωσης πρέπει να είναι ακριβής εντός ορίων ± 0,1%, εκτός εάν ο συγχρονισμός του χρόνου έχει συμβεί σε αυτή την περίοδο. Οι αρμόδιοι ΦΕ τηρούν βάση δεδομένων μετρητών και μετρήσεων που περιλαμβάνει πλήρες αρχείο μετρήσεων, με σήμανση στην περίπτωση που αυτά καθορίστηκαν κατόπιν διόρθωσης ή εκτίμησης. 13

14 3.1.1 Χωρητικότητα και χρόνος αποθήκευσης δεδομένων για μετρητές και συγκεντρωτές ηλεκτρικής ενέργειας Οι μετρητές πρέπει να διαθέτουν χωρητικότητα αποθήκευσης 96 περιόδων την ημέρα, ώστε να έχουν δυνατότητα καταγραφής της καμπύλης φορτίου για την ενεργό εισερχόμενη ενέργεια, την ενεργό εξερχόμενη ενέργεια και την άεργο ενέργεια με περίοδο ολοκλήρωσης 15 λεπτών. Οι καμπύλες ολοκλήρωσης θα πρέπει να αποθηκεύονται για 60 ημέρες Χωρητικότητα και χρόνος αποθήκευσης δεδομένων για μετρητές και συγκεντρωτές των μεγεθών που περιγράφονται στις παραγράφους 2.2 και 2.3 Οι μετρητές πρέπει να διαθέτουν χωρητικότητα αποθήκευσης τουλάχιστον 24 περιόδων την ημέρα, ώστε όλες οι τιμές ζήτησης που περιγράφονται στις παραγράφους 2.2 και 2.3 να καταγράφονται με περίοδο ολοκλήρωσης μίας ώρας. Οι τιμές αυτές θα πρέπει να αποθηκεύονται για τουλάχιστον 120 ημέρες. Σε περίπτωση απουσίας ηλεκτρονικών μετρητών των μεγεθών που περιγράφονται στις παραγράφους 2.2 και 2.3, τοποθετούνται συγκεντρωτές, οι οποίοι συλλέγουν τους παλμούς που παράγουν οι αντίστοιχοι μετρητές και τους ολοκληρώνουν στην περίοδο της ώρας. Οι συγκεντρωτές αυτοί πρέπει ομοίως να πληρούν τις παραπάνω απαιτήσεις αποθήκευσης δεδομένων. 3.2 Επικοινωνία ηλεκτρονικών μετρητών και συγκεντρωτών Όλοι οι ηλεκτρονικοί μετρητές και συγκεντρωτές πρέπει να διαθέτουν τηλεπικοινωνιακό εξοπλισμό για τη μετάδοση των δεδομένων μέτρησης. Επιπλέον, οι μετρητές πρέπει να διαθέτουν θύρα επικοινωνίας RS-485, ώστε να είναι δυνατή η σύνδεση εξωτερικού τηλεπικοινωνιακού μέσου. Σχετικά με τα πρωτόκολλα επικοινωνίας των μετρητών και συγκεντρωτών ισχύουν τα ακόλουθα: Οι ηλεκτρονικοί μετρητές και συγκεντρωτές ηλεκτρικής ενέργειας πρέπει να διαθέτουν πρωτόκολλο επικοινωνίας DLMS/COSEM, το οποίο καθορίζεται κατά το πρότυπο IEC 62056, για την τηλεμέτρησή τους από το σύστημα τηλεμέτρησης του αρμόδιου ΦΕ. Οι ηλεκτρονικοί μετρητές και συγκεντρωτές των μεγεθών που περιγράφονται στις παραγράφους 2.2 και 2.3 πρέπει να ακολουθούν κάποιο από τα ακόλουθα πρωτόκολλα επικοινωνίας: DLMS/COSEM IEC 1107 DSfG SCTM ModBus M-Bus LIS100 Μετρητές που τυχόν έχουν εγκατασταθεί πριν τη θέση σε ισχύ του παρόντος Εγχειριδίου, και πληρούν τις προδιαγραφές που τίθενται στην ενότητα 2 του παρόντος, αλλά δε διαθέτουν δυνατότητα απευθείας επικοινωνίας με το ηλεκτρονικό 14

15 σύστημα αυτόματης συλλογής και μεταβίβασης των μετρήσεων του ΦΕ, μπορούν να επικοινωνούν με αυτό, μέχρι την αντικατάστασή τους, μέσω συγκεντρωτών, οι οποίοι διαθέτουν πρωτόκολλο SCTM. 3.3 Συλλογή μετρήσεων Η συλλογή των μετρήσεων από τους ηλεκτρονικούς μετρητές ή τους συγκεντρωτές διενεργείται από τους αρμόδιους ΦΕ, οι οποίοι για το σκοπό αυτό λειτουργούν ηλεκτρονικό σύστημα αυτόματης συλλογής και μεταβίβασης των μετρήσεων. Οι ενδιαφερόμενοι Παραγωγοί που εντάσσονται στο Μητρώο ΕΠ υποχρεούνται να εγκαταστήσουν τηλεπικοινωνιακή σύνδεση σταθερής τηλεφωνίας PSTN ή κινητής τηλεφωνίας GSM/GPRS και να διασφαλίζουν τη δυνατότητα τηλεμετάδοσης για τους ηλεκτρονικούς μετρητές και τους συγκεντρωτές των εγκαταστάσεών τους. Μέχρι την ενεργοποίηση των συστημάτων αυτόματης συλλογής μετρήσεων από τους αρμόδιους ΦΕ και για εγκαταστάσεις που συνδέονται στη χαμηλή τάση, η συλλογή των μετρήσεων διενεργείται ως εξής: α) για τους μετρητές ηλεκτρικής ενέργειας, με επιτόπια καταμέτρηση μία φορά στους 4 μήνες από εξουσιοδοτημένο εκπρόσωπο του αρμόδιου Διαχειριστή του Δικτύου β) για τους μετρητές των μεγεθών των παραγράφων 2.2 και 2.3 καθώς και τους μετρητές ηλεκτρικής ενέργειας που εγκαταστάθηκαν με ευθύνη του Παραγωγού, με επιτόπια καταμέτρηση που γίνεται από τον Παραγωγό. Εφόσον λειτουργεί ηλεκτρονικό σύστημα αυτόματης συλλογής και μεταβίβασης των μετρήσεων, τυχόν μετρητές που έχουν εγκατασταθεί πριν τη θέση σε ισχύ του παρόντος Εγχειριδίου και πληρούν τις προδιαγραφές που τίθενται στην ενότητα 2 του παρόντος, αλλά δε διαθέτουν δυνατότητα τηλεμετάδοσης, πρέπει να προσαρμοστούν στις απαιτήσεις της παρούσας παραγράφου για τηλεμετάδοση των μετρήσεων εντός ενός (1) έτους από τη θέση σε ισχύ του παρόντος Εγχειριδίου ή την έναρξη λειτουργίας ηλεκτρονικού συστήματος αυτόματης συλλογής και μεταβίβασης των μετρήσεων, όποιο από τα δύο επέλθει αργότερα. Επιπλέον των τηλεμετρήσεων, για τους μετρητές των μεγεθών των παραγράφων 2.2 και 2.3 ο Παραγωγός παρέχει στον αρμόδιο ΦΕ ηλεκτρονικό αρχείο με τα δεδομένα μετρήσεων που συλλέγει με επιτόπια καταμέτρηση, κάθε φορά που αιτείται την έκδοση πιστοποιητικού ΕΠ. Η συλλογή των μετρήσεων διενεργείται μετά το πέρας κάθε ημέρας. Για την καλύτερη λειτουργία του συστήματος αυτόματης συλλογής και μεταβίβασης των μετρήσεων, ο ΦΕ δύναται να καθορίζει συντομότερες των ανωτέρω χρονικές περιόδους συλλογής. 15

16 4. Κανόνες προσδιορισμού της θέσης των μετρητών 4.1 Συμπαραγωγή ηλεκτρισμού και θερμότητας 1. Η παραγόμενη ηλεκτρική ενέργεια, σύμφωνα με το άρθρο 4 παρ.3 της ΥΑ Δ5-ΗΛ/Γ/Φ1/οικ.15641, πρέπει να μετράται στους ακροδέκτες της γεννήτριας πριν την αφαίρεση των εσωτερικών καταναλώσεων. Για το σκοπό αυτόν απαιτείται, αν δεν υπάρχει, εγκατάσταση νέας μετρητικής διάταξης (στους ακροδέκτες της γεννήτριας) επιπρόσθετα της υπάρχουσας στο όριο με το Δίκτυο Διανομής ή το Σύστημα Μεταφοράς. Ωστόσο, εφόσον ο Παραγωγός το επιθυμεί, είναι δυνατόν να υπολογίζεται η παραγόμενη ενέργεια από τον υφιστάμενο στο όριο με το Δίκτυο Διανομής ή το Σύστημα Μεταφοράς μετρητή ηλεκτρικής ενέργειας, προσαυξημένη με τις απώλειες του εσωτερικού δικτύου, χωρίς τη χρήση επιπλέον μετρητικής διάταξης. 2. Η χρήσιμη θερμική ενέργεια ( 2 ) μετριέται στην έξοδο της μονάδας συμπαραγωγής, όπου η έξοδος έχει προσδιοριστεί στο διάγραμμα ροής της εγκατάστασης. 3. Η χρήσιμη θερμότητα δεν περιλαμβάνει τη θερμότητα που απορρίπτεται στο περιβάλλον χωρίς επωφελή χρήση, όπως τις θερμικές απώλειες καπνοδόχων ή αγωγών εξαγωγής, και την απορριπτόμενη θερμότητα από τεχνικό εξοπλισμό όπως συμπυκνωτές ή ψύκτες αέρος. 4. Όταν γίνεται χρήση ατμού για διαδικασίες, όπως η θέρμανση συμπυκνωμάτων, η θέρμανση νερού συμπλήρωσης και νερού τροφοδότησης λεβήτων, ο εν λόγω ατμός δεν συνυπολογίζεται στη χρήσιμη θερμότητα που παρέχεται στην εγκατάσταση και κατά συνέπεια οι μετρητές τοποθετούνται σε σημείο κατάντη του συλλέκτη τροφοδοσίας των εν λόγω καταναλώσεων. 5. Ο ατμός που εγχέεται σε αεριοστρόβιλο δε θεωρείται χρήσιμη θερμότητα, διότι η ενέργεια που περιέχει έχει συνυπολογιστεί στην αύξηση της παραγόμενης ηλεκτρικής ενέργειας και της ροής μάζας των καυσαερίων και συνεπώς οι μετρητές τοποθετούνται σε σημείο κατάντη του συλλέκτη τροφοδοσίας των εν λόγω καταναλώσεων. 6. Για μια εγκατάσταση ΣΗΘ που παρέχει θερμότητα σε έναν ή περισσότερους εξωτερικούς πελάτες, η χρήσιμη θερμότητα που εξάγεται ισούται με την καθαρή μεταφορά θερμότητας στα χωρικά όρια της εγκατάστασης ( δηλαδή η θερμότητα που παρέχεται μείον τη θερμότητα που επιστρέφει), με εξαίρεση την επιστροφή συμπυκνωμάτων. Έτσι λοιπόν, μια εγκατάσταση ΣΗΘ μπορεί να εξάγει ατμό σε μια άλλη περιοχή και να παίρνει πίσω το σύνολο ή μέρος του ατμού σε μειωμένη πίεση ή ως συμπύκνωμα. Στην περίπτωση αυτή, η παραγόμενη χρήσιμη θερμότητα προσδιορίζεται με το ενεργειακό περιεχόμενο του εξαγόμενου ατμού μείον το ενεργειακό περιεχόμενο του ατμού που επιστρέφει, έχοντας ως κοινή βάση αναφοράς το νερό σε θερμοκρασία περιβάλλοντος. Το θερμικό περιεχόμενο των συμπυκνωμάτων δεν αφαιρείται από τη θερμότητα που παρέχεται, δηλαδή όταν η επιστροφή ( 2 ) Η χρήσιμη θερμότητα που παρέχεται από μια εγκατάσταση ΣΗΘ είναι η θερμική ενέργεια που παράγεται στο πλαίσιο διεργασίας συμπαραγωγής προκειμένου να ικανοποιήσει οικονομικά δικαιολογημένη ζήτηση για θέρμανση ή ψύξη, η οποία καθορίζεται ως η ζήτηση που δεν υπερβαίνει τις ανάγκες θέρμανσης ή ψύξης και η οποία διαφορετικά θα ικανοποιείτο, σύμφωνα με τις συνθήκες της αγοράς, από διαδικασίες παραγωγής χρήσιμων μορφών ενέργειας διαφορετικές από την συμπαραγωγή. 16

17 είναι νερό και όχι ατμός χαμηλότερης ενεργειακού περιεχομένου, το θερμικό περιεχόμενο του νερού επιστροφής, δεν αφαιρείται από τη χρήσιμη θερμότητα. 7. Η εξαγόμενη θερμότητα που χρησιμοποιείται για ηλεκτροπαραγωγή σε άλλο χώρο δεν θεωρείται χρήσιμη θερμότητα, αλλά μέρος της διακινούμενης θερμότητας στο εσωτερικό μιας εγκατάστασης συμπαραγωγής. Στην περίπτωση αυτή πρέπει να παρέχονται λεπτομέρειες αναφορικά με τη χρήση της εν λόγω θερμότητας. Σε ορισμένες περιπτώσεις οι εγκαταστάσεις ΣΗΘ εξάγουν ατμό που εισήχθη αρχικά σε υψηλότερη πίεση από κάποια άλλη εγκατάσταση. Προκειμένου να χαρακτηριστεί ως παραγόμενη χρήσιμη θερμότητα, η εν λόγω θερμότητα πρέπει να χρησιμοποιείται σε διεργασία ή σε θέρμανση χώρων. 8. Τα συστήματα παραγωγής ατμού δύνανται να παρέχουν ατμό σε διαφορετικές πιέσεις και η παραγόμενη θερμότητα να αποτελεί το άθροισμα των επιμέρους διαδικασιών. Σε αυτήν την περίπτωση απαιτείται η μέτρηση της πίεσης, της θερμοκρασίας και της παροχής ατμού από κάθε διεργασία ξεχωριστά. 9. Σε περίπτωση που η παραγόμενη (χρήσιμη) θερμότητα διοχετεύεται σε τρίτον (εξωτερικό πελάτη), αυτή πρέπει να αποδεικνύεται με τιμολόγια από τον παραγωγό, στα οποία θα αναγράφονται τουλάχιστον τα ακόλουθα : ποσότητα της διοχετευόμενης θερμότητας σε MWh περιγραφή χρήσης της θερμότητας πλήρη στοιχεία του παραλήπτη Έχοντας καθορίσει στην προηγούμενη ενότητα το τι νοείται ως χρήσιμη θερμότητα του συστήματος ΣΗΘ, θα πρέπει να τοποθετηθούν μετρητικά στην είσοδο και στην έξοδο των προαναφερόμενων διαδικασιών, προκειμένου να υπολογιστεί η χρήσιμη παραγόμενη θερμότητα. Αυτό μπορεί να συνεπάγεται τη μέτρηση ατμού σε διαφορετικά επίπεδα πίεσης. Οι μετρητικοί σταθμοί πρέπει να τοποθετούνται έτσι ώστε να μη λαμβάνεται υπόψη ατμός που χρησιμοποιείται για παρασιτικά θερμικά φορτία εντός της εγκατάστασης (όπως περιγράφονται στην προηγούμενη ενότητα) και ο ατμός που αποβάλλεται στην ατμόσφαιρα. Το Διάγραμμα Ροής της εγκατάστασης ΣΗΘ δείχνει τη σχέση της μονάδας ΣΗΘ με τη συνολική εγκατάσταση. Το διάγραμμα περιλαμβάνει όλα τα κύρια στοιχεία του σταθμού που βρίσκονται εντός των ορίων του συστήματος ΣΗΘ, τις διασυνδέσεις τους και το δίκτυο σωληνώσεων και καλωδίων που μεταφέρουν καύσιμα και ενέργεια προς το σύστημα ΣΗΘ, καθώς και την παραγόμενη ηλεκτρική και θερμική ενέργεια (ατμός, θερμό νερό ή καυσαέρια, ανάλογα με την περίπτωση). Σε όλες τις γραμμές αναφέρονται με σαφήνεια το ρευστό και η μεταφερόμενη ενέργεια. Στο διάγραμμα ροής απεικονίζονται οι τυπικοί ρυθμοί ροής των διαφόρων ρευστών, καθώς και η ισχύς (kw ή MW) του καυσίμου, της παραγόμενης θερμικής, ηλεκτρικής και μηχανικής ενέργειας. Στην περίπτωση του ατμού και του θερμού νερού θα πρέπει να σημειώνεται η πίεση και η θερμοκρασία λειτουργίας. Όλα τα κύρια στοιχεία του εξοπλισμού και οι μετρητικές διατάξεις προσδιορίζονται στο διάγραμμα με ένα απλό χαρακτηριστικό όνομα. Όταν υπάρχουν διάφοροι τρόποι λειτουργίας ή σημαντικές εποχιακές ή ημερήσιες μεταβολές φορτίου, πρέπει να δηλώνεται με σαφήνεια η περίπτωση για την οποία ισχύουν τα δεδομένα ( π.χ. μέσες συνθήκες χειμώνα). Ακολουθούν χαρακτηριστικά παραδείγματα μονογραμμικών διαγραμμάτων ροής ενέργειας μονάδων ΣΗΘ με τα χαρακτηριστικά χωρικά όρια των συστημάτων. 17

18 Όρια συστήματος συμπαραγωγής Μετρητής καυσίμου Μ 800kW Καύσιμο Καυσαέρια Μετρητής θερμότητας M Μετρητής ηλεκτρικής ενέργειας Μ 250kW Γεννήτρια Μηχανή Εσωτερικής Καύσης Εναλλάκτης Θερμότητας υψηλής θερμοκρασίας Νερό προς/ από διεργασίες Ψυκτικό νερό M Εναλλάκτης Θερμότητας χαμηλής θερμοκρασίας Σχήμα 1. Προσδιορισμός του χωρικού ορίου μονάδας ΣΗΘ με Παλινδρομική μηχανή εσωτερικής καύσης Σχήμα 2. Προσδιορισμός του χωρικού ορίου μονάδας ΣΗΘ με αεριοστρόβιλο ανοιχτού τύπου και λέβητα ανάκτησης θερμότητας 18

19 Σχήμα 3. Προσδιορισμός του χωρικού ορίου μονάδας ΣΗΘ με ατμοστρόβιλο αντίθλιψης 4.2 Ηλιοθερμικοί σταθμοί Στην περίπτωση παραγωγής ηλεκτρικής ενέργειας από ηλιοθερμικούς σταθμούς με τη χρήση συμπληρωματικής καύσης συμβατικού καυσίμου, απαιτείται ο προσδιορισμός της ηλεκτρικής ενέργειας που παράγεται από την καύση των συμβατικών καυσίμων. Για το λόγο αυτό, θα πρέπει να εγκατασταθούν μετρητικά στην είσοδο και στην έξοδο του λέβητα ατμού, καθώς και στο σημείο εισόδου καυσίμου στην εγκατάσταση (σχήμα 4). Ο προσδιορισμός της ενέργειας του ατμού καθώς και της ενέργειας του καυσίμου γίνεται με τον τρόπο που περιγράφεται στις ενότητες 2.2, 2.3 και 2.4. Από την επίλυση του ενεργειακού ισοζυγίου του λέβητα ατμού και της μονάδας παραγωγής ηλεκτρικής ενέργειας (σχήμα 4) προσδιορίζεται η ηλεκτρική ενέργεια που παράγεται από την καύση των συμβατικών καυσίμων. Η μοντελοποίηση του ισοζυγίου δίνει τη δυνατότητα συνεχούς παρακολούθησης του συστήματος. Ακολουθεί χαρακτηριστικό παράδειγμα μονογραμμικού διαγράμματος ροής μονάδας παραγωγής ηλεκτρισμού από ΑΠΕ με εστίαση της ηλιακής ενέργειας με συλλέκτες και χρήση συμπληρωματικής καύσης με τα χαρακτηριστικά χωρικά όρια των συστημάτων. 19

20 Σχήμα 4. Προσδιορισμός του χωρικού ορίου μονάδας παραγωγής ηλεκτρισμού από ΑΠΕ με εστίαση της ηλιακής ενέργειας με συλλέκτες και χρήση συμπληρωματικής καύσης. 20
