«Το Παγκόσμιο Σύστημα Εντοπισμού θέσης στη καθημερινή μας ζωή. Ποιες είναι οι εφαρμογές και η χρησιμότητα του GPS στη περιοχή του κέντρου της Αθήνας;»

Transcript

1 «Το Παγκόσμιο Σύστημα Εντοπισμού θέσης στη καθημερινή μας ζωή. Ποιες είναι οι εφαρμογές και η χρησιμότητα του GPS στη περιοχή του κέντρου της Αθήνας;» 1 η Ομάδα GPS ΝΑΣΤΑΣΑΚΗ ΕΛΕΝΗ (Δ1) ΓΟΥΣΙΑΣ ΛΑΜΠΡΟΣ (Δ1) ΝΕΤΟΣ ΓΙΩΡΓΟΣ (Δ2) ΠΑΝΑΓΟΠΟΥΛΟΣ ΔΗΜΗΤΡΙΟΣ (Δ2)

2 ΓΕΩΓΡΑΦΙΚΟ ΣΤΙΓΜΑ Γεωγραφικό στίγμα είναι ο προσδιορισμός ενός σημείου πάνω στη Γη με τη βοήθεια του γεωγραφικού πλάτους (φ) και του γεωγραφικού μήκους (λ), δηλαδή με τις γεωγραφικές συντεταγμένες (φ, λ). Από τους νοητούς παράλληλους κύκλους και μεσημβρινούς σχηματίζεται ένα πλέγμα, από το οποίο είναι δυνατό να εντοπιστεί ένα γεωγραφικό στίγμα

3 ΣΥΣΤΗΜΑΤΑ ΣΥΝΤΕΤΑΓΜΕΝΩΝ ΠΑΓΚΟΣΜΙΟ, World Geodetic System 1984 (WGS84): Αποτελείται από ένα πρότυπο σύστημα συντεταγμένων για τη Γη, ένα πρότυπο επιφάνειας αναφοράς σφαιροειδούς και το γεωειδές Διαφορετικά ελλειψοειδή χρησιμοποιούνται για διαφορετικές τοποθεσίες

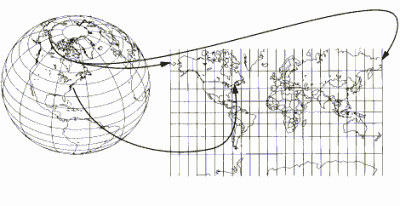

4 Mercator (UTM): Κυλινδρικό Χρησιμοποιεί ένα καρτεσιανό σύστημα συντεταγμένων δύο διαστάσεων για να δώσει τις θέσεις στην επιφάνεια της Γης καθώς διαιρεί τη Γη σε εξήντα ζώνες ανά 6 μοίρες (γεωγραφικό μήκος). Το Google Earth χρησιμοποιεί Απλή κυλινδρική προβολή με σημείο αναφοράς WGS84 για τη βάση εικόνων του.

5 ΤΙ ΕΙΝΑΙ ΤΟ GPS; Το GPS (Global Positioning System) είναι ένα παγκόσμιο σύστημα εντοπισμού θέσης, το οποίο βασίζεται σε ένα "πλέγμα" 24 δορυφόρων γύρω από τη Γη, στους οποίους υπάρχουν ειδικές συσκευές, οι δέκτες GPS. 3 Δορυφόροι τουλάχιστον Κάθε σημείο πάνω στη γη πρέπει να είναι ορατό από τουλάχιστον 3 Δορυφόρους του GPS Οι δέκτες παρέχουν ακριβείς πληροφορίες για τη θέση ενός σημείου, έπειτα από υπολογισμούς με τη μέθοδο του τριγωνισμού, το υψόμετρό του, την ταχύτητα και την κατεύθυνση της κίνησης του.

6 Πρέπει να έχουμε 3 Ορατούς δορυφόρους τουλάχιστον για να προσδιορισθεί η θέση μας. Αν έχουμε 4 ορατούς δορυφόρους ; τότε.. ξέρουμε και το υψόμετρο μας. Τομή σφαιρών

7 Εντοπισμός θέσης: Αυτόνομος δέκτης GPS, ακρίβεια m Διαφορικός εντοπισμός θέσης (δύo δέκτες που λειτουργούν παράλληλα), ακρίβεια από λίγα cm μέχρι λίγα mm Εντοπισμός θέσης σε πραγματικό χρόνο, ακρίβεια από λίγα m μέχρι λίγα mm Πρέπει να έχουμε 3 Ορατούς Δορυφόρους τουλάχιστον!!!

8 ΔΙΑΦΟΡΙΚΟΣ Διαφορικός εντοπισμός θέσης ΕΝΤΟΠΙΣΜΟΣ ΘΕΣΗΣ (ΔΥO ΔΕΚΤΕΣ που λειτουργούν παράλληλα), Ακρίβεια : από λίγα cm μέχρι λίγα mm ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ για Υψηλή ακρίβεια Τοπογραφικές εφαρμογές 1. Δέκτης master dx, dy, dz XA,YA,ZA XB,YB,ZB 2. Δέκτης rover

9 Το GPS σχηματίζει ένα παγκόσμιο δίκτυο, με εμβέλεια που καλύπτει ξηρά, θάλασσα και αέρα. Λόγω της έκτασής του, είναι απαραίτητος ο διαχωρισμός του σε επιμέρους τμήματα, όπου πραγματοποιούνται όλες οι λειτουργίες του αλλά και ο συντονισμός του. Τα τμήματα είναι τα εξής: το διαστημικό τμήμα, το επίγειο τμήμα ελέγχου και το τμήμα τελικού χρήστη.

10 ΛΟΓΟΙ ΕΠΙΛΟΓΗΣ GPS Οι λόγοι ραγδαίας και ευρείας εξάπλωσης των GPS σε σχέση με άλλα συστήματα προσδιορισμού θέσης είναι : οι τιμές, οι οποίες είναι προσιτές, η ταχύτητα ανταπόκρισής του στους απαραίτητους υπολογισμούς η λειτουργία του ανεξαρτήτως καιρικών συνθηκών.

11 ΠΙΘΑΝΕΣ ΑΙΤΙΕΣ ΛΑΘΩΝ ΣΤΙΣ ΜΕΤΡΗΣΕΙΣ Παρεμβολή φυσικών εμποδίων. Παρεμβολή της ατμόσφαιρας. Σφάλμα του φαινομένου του κύματος ανάκλασης.

12 ΕΛΛΗΝΙΚΟ Γεωδαιτικό Σύστημα Αναφοράς 1987 ΧΡΗΣΗ TOY ΣΤΟ ΚΤΗΜΑΤΟΛΟΓΙΟ ΕΓΣΑ '87 Είναι ένα γεωδαιτικό σύστημα αναφοράς που χρησιμοποιείται στην Ελλάδα από το Είναι συνδεδεμένο με τις γεωγραφικές συντεταγμένες του γεωδαιτικού σταθμού του Διονύσου Αττικής.

13 ΠΠΣΠΑ ΕΦΑΡΜΟΓΗ του GPS ΠΡΟΒΛΗΜΑ ΤΗΣ ΚΑΘΗΜΕΡΙΝΟΤΗΤΑΣ Να βρεθεί το εμβαδόν του οικοπέδου ΠΠΣΠΑ με τη βοήθεια GPS. Με χρήση του GPS των κινητών τηλεφώνων!!! Από τις συντεταγμένες GPS λ, φ (Γεωγραφικά μήκη & πλάτη) των κορυφών του οικοπέδου ΠΠΣΠΑ 1 Γ. Μήκος (Lon) λ Γ. Πλάτος (Lat) φ Παράδειγμα: Γεωγραφικό πλάτος φ= ΒΗΜΑΤΑ 1. μετατρέπουμε τα λ, 5 0 φ του GPS των κορυφών σε Χi, Ψi δηλ συντεταγμένες ΕΓΣΑ 87

14 1. Μετατρέπουμε τα λ, φ του GPS των κορυφών σε Χi, Ψi 2. Από τα Xi,Yi βρίσκω τις αποστάσεις των σημείων, δηλ τα μήκη των πλευρών του οικοπέδου, όπως παρακάτω: Συντεταγμένες κορυφών ΠΠΣΠΑ 3. Γνωρίζοντας τις πλευρές και τις γωνίες του σχήματος βρίσκουμε το εμβαδόν του.

15 Επίσκεψη των μαθητών του project στο Κέντρο Δορυφόρων Διονύσου Αττικής Σύστημα παρακολούθησης δορυφόρων DORIS Το κτήριο του κέντρου Φωτογραφική μηχανή παρακολούθησης τεχνιτών δορυφόρων Baker-Nunn

16 Επίσκεψη στο Κέντρο Δορυφόρων Διονύσου

17 ΣΥΜΠΕΡΑΣΜΑΤΑ Η χρήση του GPS έχει ενταχθεί στη καθημερινότητά μας (Google Earth, οχήματα κ.λπ.), παρέχοντας μας τις επιθυμητές πληροφορίες, ενώ παράλληλα υπάρχει και η δυνατότητα ευκολία χρήσης. Το GPS μπορεί να χρησιμοποιηθεί από τον καθέναν διότι είναι φθηνό (σε σχέση με αλλά συστήματα εντοπισμού θέσης), εύχρηστο, αξιόπιστο και απολύτως πρακτικό. Επίσης, χρησιμοποιείται και από κρατικούς μηχανισμούς δείχνοντας έτσι την αξιοπιστία του.

18 ΕΥΧΑΡΙΣΤΟΥΜΕ ΓΙΑ ΤΗΝ ΠΡΟΣOΧΗ ΣΑΣ!

19 2 η ΟΜΑΔΑ Ένα ηλεκτρονικό σύστημα ικανό για ενσωμάτωση, αποθήκευση, προσαρμογή, ανάλυση και παρουσίαση γεωγραφικά συσχετισμένων πληροφοριών.

20 Είναι ένα σύστημα διεύθυνσης χωρικών δεδομένων και συσχετισμένων ιδιοτήτων. Στην αυστηρή του μορφή, είναι ένα ηλεκτρονικό σύστημα ικανό για ενσωμάτωση, αποθήκευση, προσαρμογή, ανάλυση και παρουσίαση γεωγραφικά συσχετισμένων πληροφοριών. Γενικότερα, είναι ένα εργαλείο που επιτρέπει στους χρήστες του, να δημιουργήσουν διαδραστικά ερωτήσεις, να αναλύσουν τα χωρικά δεδομένα και να προσαρμόσουν δεδομένα. Η λειτουργία των Γ.Σ.Π. στηρίζεται σε μια βάση δεδομένων η οποία μπορεί να χρησιμοποιηθεί από διάφορους χρήστες, για την κάλυψη πληροφοριακών αναγκών. Η επεξεργασία αυτών των δεδομένων στην ψηφιακή τους μορφή γίνεται με ειδικά λογισμικά G.I.S.

21

22 Απαιτείται να υπάρχουν: Ηλεκτρονικοί Υπολογιστές, καθώς και τα απαραίτητα περιφερειακά τους Προσωπικοί Υπολογιστές P/C, Σταθμός εργασίας, ή πιο ισχυρό σύστημα και Εξυπηρετητές Εκτυπωτές, Σαρωτές, Ψηφιοποιητές κ.α To λογισμικό που επεξεργάζεται τα δεδομένα. Αυτό πρέπει να παρέχει τις πιο κάτω δυνατότητες: Ψηφιοποίηση δεδομένων/αποθήκευση/επεξεργασία/ανάλυση Δεδομένων και εξαγωγή τους. 3. Η βάση δεδομένων Αυτή αφορά την εισαγωγή δεδομένων σε ψηφιακή μορφή αφού προηγουμένως τύχουν ειδικής επεξεργασίας (Διορθώσεις) και διακρίνονται σε 2 ομάδες, των ΧΩΡΙΚΩΝ δεδομένων και των (μη χωρικών) ΠΕΡΙΓΡΑΦΙΚΩΝ δεδομένων. Πολύ σημαντικό σε ένα G.I.S. λογισμικό είναι εκτός όλων των πιο πάνω, να περιλαμβάνει ρουτίνες επεξεργασίας και ανάλυσης δορυφορικών δεδομένων.

23 Η τηλεπισκόπηση είναι η επιστήμη που ασχολείται με την συλλογή και ερμηνεία πληροφοριών για την επιφάνεια της γης ή της ατμόσφαιρας. Αυτό επιτυγχάνεται με την καταγραφή των τιμών σε περιοχές του ηλεκτρομαγνητικού φάσματος. Η τηλεπισκόπηση αποτελεί σημαντική πηγή πληροφοριών για τα Γ.Σ.Π. Η μορφή των δεδομένων της τηλεπισκόπησης είναι συμβατή με τα G.I.S. Δίνει πρόσφατα δεδομένα με χαμηλό κόστος (εμπλουτισμός database). Παρέχει γεωγραφική και γεωμετρική ακρίβεια δορυφορικών δεδομένων. Ο συνδυασμός της τηλεπισκόπησης με τα Γ.Σ.Π. είναι ένα ισχυρότατο μέσο λήψεως αποφάσεων, απαιτεί όμως αξιόλογη εκπαίδευση του προσωπικού και παράλληλα ισχυρό ηλεκτρονικό σύστημα για την επεξεργασία και ανάλυση μεγάλου όγκου δεδομένων.

24 Η Geomatics διαθέτει την απαιτούμενη στελέχωση και υποδομή για ανάληψη και εκπόνηση κάθε μορφής τοπογραφικών εργασιών. Προσφέρει ένα ευρύ φάσμα υπηρεσιών σε όλους τους τομείς της κλασικής Τοπογραφίας Προσφέρει τοπογραφικές αποτυπώσεις για παραγωγή διαγραμμάτων μεγάλης κλίμακας και υψηλής ακρίβειας. Μετρήσεις υψηλής ακριβείας για έλεγχο καθιζήσεων και μικρομετακινήσεων. Αποτυπώσεις ακριβείας σε δυσχερείς θέσεις με ειδική διαμόρφωση όπως ειδικές εκσκαφές, κατακόρυφα πρανή, σπήλαια κλπ. Αποτυπώσεις σηράγγων και υπόγειων έργων. Εφαρμογές κάθε μορφής τεχνικών έργων. Αρχιτεκτονικές αποτυπώσεις και αποτυπώσεις αρχαιολογικών χώρων, συνόλων και μνημείων. Η χρήση των τεχνητών δορυφόρων στην επιστήμη της Γεωδαισίας αποτελεί μια ιστορική εξέλιξη που έχει αλλάξει δραματικά τις διαδικασίες και τεχνικές των μετρήσεων κατά τις τελευταίες δεκαετίες. Η Geomatics αξιοποιεί στο μέγιστο βαθμό τις εξελίξεις στην επιστήμη της Δορυφορικής Γεωδαισίας και την τεχνολογία του Παγκόσμιου Συστήματος Εντοπισμού Θέσης σε ένα ευρύ πεδίο εφαρμογών όπως : Εγκατάσταση υψηλής ακριβείας δικτύων οριζοντιογραφικού ελέγχου (τριγωνομετρικά δίκτυα και δίκτυα ειδικών χρήσεων). Αποτυπώσεις με χρήση δορυφορικών δεκτών Τεχνική Real Time Kinematic. Εφαρμογές σύνθετων έργων με χρήση τεχνολογίας G.P.S. Εντοπισμός θέσεων, υλοποίηση ειδικών χαράξεων και καθοδήγηση σκαφών σε ποντίσεις αγωγών και καλωδίων. Εφαρμογές της τεχνολογίας G.P.S σε αεροφωτογραφήσεις

25

26 Η Geomatics, εφαρμόζει πρωτοποριακές και καινοτόμες λύσεις στην ανάπτυξη και διαχείριση χωρικών και χαρτογραφικών δεδομένων σε περιβάλλον ψηφιακής χαρτογραφίας. Αναλαμβάνουν τον σχεδιασμό και την υλοποίηση ολοκληρωμένων έργων Ψηφιακής Χαρτογραφίας με έμφαση στους ακόλουθους τομείς: Συνδυασμένη χρήση διανυσματικών με raster δεδομένα και Ψηφιακά Μοντέλα Εδάφους (DTMs) Δημιουργία ψηφιακών χαρτογραφικών βάσεων, οργάνωση χαρτογραφικών δεδομένων και διαχείριση σε περιβάλλον G.I.S Μετατροπή αναλογικών χαρτογραφικών υποβάθρων σε ψηφιακά, αναθεώρηση και διαχείριση σε ψηφιακό περιβάλλον. Ανάπτυξη ψηφιακών χαρτογραφικών υποβάθρων αστικών περιοχών για ανάγκες διαχείρισης δικτύων κοινής ωφέλειας σε περιβάλλον GIS. Ανάπτυξη εφαρμογών αυτοματοποιημένης διαχείρισης δεδομένων μελετών σε συνδυασμό με διανυσματικά ψηφιακά χαρτογραφικά υπόβαθρα και ορθοφωτοχάρτες.

27

28 Eρευνητική Εργασία Β τετραμήνου Το παγκόσμιο σύστημα εντοπισμού θέσης(gps) στην καθημερινή μας ζωή OMAΔΑ 2 Κωστελέτου Ελένη, Τσιγγέλη Νεφέλη, Χρονόπουλος Κων/νος, Κρουμπούζου Αλεξάνδρα, Χονδρογεώργος Κων/νος. Υπεύθυνος καθηγητής: κ. Μανωλάς

29 Αρχή λειτουργίας του GPS Εντοπισμός θέσης: Αυτόνομος δέκτης GPS, ακρίβεια m Διαφορικός εντοπισμός θέσης (δύo δέκτες που λειτουργούν παράλληλα Εντοπισμός θέσης σε πραγματικό χρόνο, ακρίβεια από λίγα m μέχρι λίγα cm

30 Αρχή λειτουργίας GPS Εφαρμογές Αυτόνομος δέκτης GPS, ακρίβεια m Αναψυχή Αναγνώριση Προσεγγιστική αποτύπωση Χαμηλό κόστος

31 Αρχή λειτουργίας GPS Υψηλή ακρίβεια Εφαρμογές Τοπογραφικές εφαρμογές Διαφορικός εντοπισμός θέσης σε πραγματικό χρόνο Διορθώσεις RTCM

32 Αρχή λειτουργίας GPS Εφαρμογές Aποτυπώσεις Χαράξεις Κίνηση οχημάτων και πλεουμένων Υψηλή ακρίβεια Τοπογραφικές εφαρμογές

33

34 Αρχή λειτουργίας GPS Αποτελείται από 24 δορυφόρους που βρίσκονται σε τροχιά στο διάστημα και κινούνται σε 6 διαφορετικές τροχιές. Οι δορυφόροι αυτοί βρίσκονται διαρκώς σε κίνηση, κάνοντας 2 πλήρεις περιφορές γύρω από τη γη σε λιγότερο από 24 ώρες.

35 Αρχή λειτουργίας GPS Βασίζεται σε σήματα που εκπέμπονται από ένα δίκτυο δορυφόρων που βρίσκονται σε τροχιά γύρω από τη γη. Η μετάδοση από κάθε δορυφόρο πληροφοριών για την ακριβή ώρα και θέση του, επιτρέπει σε ένα GPS να υπολογίσει με τριγωνισμό τη δική του θέση, η οποία εμφανίζεται στην οθόνη του εκφρασμένη σε συντεταγμένες ενός συγκεκριμένου συστήματος αναφοράς

36 Συντεταγμένες Είναι σημαντικό να σημειωθεί ότι υπάρχουν διάφορα τοπικά, κυρίως, συστήματα συντεταγμένων. Κύριος σκοπός διαφοροποίησης ήταν η κάλυψη αναγκών διαφορετικών χωρών, δηλαδή διαφορετικής μορφολογίας του εδάφους.

37 Συντεταγμένες

38 Συντεταγμένες Μερικά από τα γνωστότερα είδη: Καρτεσιανές Συντεταγμένες Καμπυλόγραμμες Συντεταγμένες Πολικό Σύστημα Συντεταγμένων Κυλινδρικό Σύστημα Συντεταγμένων Σφαιρικό Σύστημα Συντεταγμένων κλπ.

39 Το σύστημα γεωγραφικών πληροφοριών (ΣΓΠ), (GIS) Γεωγραφικό σύστημα πληροφοριών: Πληροφοριακά συστήματα που επιτρέπουν την αποθήκευση και την διαχείριση της γεωγραφικής πληροφορίας. Τα Γεωγραφικά Συστήματα Πληροφοριών (ΓΣΠ) βρίσκουν πολλές εφαρμογές σε τομείς που αφορούν κυρίως: Τον τουρισμό Τον πολεοδομικό σχεδιασμό Την εκπαίδευση Το κτηματολόγιο Τις συγκοινωνίες Τη δημόσια πληροφόρηση

40 Τα ΓΣΠ βοηθούν στη λήψη αποφάσεων τόσο προσωπικό όσο και σε δημόσιο επίπεδο. Η βασική διαφορά ενός ΓΣΠ με ένα κλασσικό σύστημα πληροφοριών είναι ότι σε αυτά τα συστήματα μπορούμε να διαχειριστούμε σύνθετες πληροφορίες σε αντίθεση με ότι συμβαίνει σε ένα απλό σύστημα πληροφοριών Η βάση δεδομένων σε ένα ΓΣΠ περιλαμβάνει τόσο γεωμετρικά όσο και θεματικά επίπεδα πληροφοριών ενώ παράλληλα υποστηρίζονται σύνθετες διαδικασίες διαχείρισης αυτής για τη διεξαγωγή ερωτημάτων και την άμεση απάντησή τους (database technology)

41 Εφαρμογές των ΓΣΠ Τα ανοικτά δεδομένα θα οδηγήσουν στη δημιουργία νέων εφαρμογών για έξυπνα κινητά τηλέφωνα. Οι εφαρμογές αυτές μπορεί να απαντούνται σε διαφορετικές θεματικές ενότητες όπως o Τουρισμός o Διασκέδαση o Εύρεση οικονομικής δραστηριότητας Σαν αποτέλεσμα αυτών των εφαρμογών θα έχουμε μεγαλύτερη διείσδυση των χρηστών στην κινητή τηλεφωνία και στο διαδίκτυο με την τεχνολογία 3G,4G. Αυτό θα δημιουργήσει ανάπτυξη με νέες θέσεις εργασίας από τη δημιουργία νέων επιχειρήσεων και την επέκταση υπαρχόντων εταιριών σε νέες δραστηριότητες. Παραδείγματα τέτοιων εφαρμογών: google earth, open street map.

42 Ερευνητική Εργασία (Project) 2014 Μαθητές που πήραν μέρος: Κωστελέτου Ελένη, Τσιγγέλη Νεφέλη, Χρονόπουλος Κων/νος, Κρουμπούζου Αλεξάνδρα, Χονδρογεώργος Κων/νος. Υπεύθυνος καθηγητής: κ. Μανωλάς

43 ΟΜΑΔΑ 3 ΕΡΓΑΣΙΑ: ΝΙΚΗΦΟΡΟΣ ΜΠΑΝΤΟΥΝΑΣ ΟΡΕΣΤΗΣ ΝΙΚΟΛΑΚΑΚΗΣ ΑΓΓΕΛΟΣ ΣΤΟΥΠΑΚΗΣ ΑΛΕΞΑΝΔΡΟΣ ΚΑΡΑΝΤΖΑΣ ΔΗΜΗΤΡΙΟΣ ΑΝΔΡΕΪΚΟΣ

44 Γενικά για το GPS GPS είναι τα αρχικά των λέξεων Global Positioning System. Αφορά ένα σύστημα εντοπισμού της θέσης μας με τη βοήθεια δορυφόρων. Οι δορυφόροι περιστρέφονται γύρω από τη γη σε ύψος χιλιομέτρων. Εκπέμπουν σήματα λειτουργίας, τα οποία περιέχουν την ακριβή τους θέση, όπως και την ένδειξη της αντίστοιχης ώρας. Η συσκευή GPS συγκρίνει το χρόνο αποστολής του σήματος με το χρόνο λήψης του. Από τη διαφορά που προκύπτει, η συσκευή GPS μπορεί να προσδιορίσει την ακριβή θέση του δορυφόρου. Όσο πιο πολλά δορυφορικά σήματα λαμβάνονται, τόσο πιο συγκεκριμένα μπορεί να προσδιοριστεί και η θέση. Για να μπορέσει το GPS να προσδιορίσει την ακριβή του θέση, απαιτείται η λήψη σήματος από τουλάχιστον τέσσερις δορυφόρους.

45 Πεδία εφαρμογής Αρχικά, το GPS αναπτύχθηκε από την αμερικανική κυβέρνηση για καθαρά στρατιωτικές εφαρμογές. Χάρη στην οικονομική τεχνολογία του, όμως, το σύστημα εντοπισμού χρησιμοποιείται εδώ και αρκετά χρόνια για τον έλεγχο της θέσης των οχημάτων και των εμπορευμάτων, όπως και για τον αυτόματο χειρισμό αγροτικών μηχανημάτων.

46 Παράδειγμα

47

48

49 Σφάλματα Έξι είναι οι κυριότεροι τύποι σφαλμάτων: το σφάλμα θέσης δορυφόρου, το σφάλμα των ρολογιών του δορυφόρου, Το σφάλμα λόγω της ατμόσφαιρας, το σφάλμα του δέκτη, το σφάλμα της διάχυσης και το σφάλμα κακής κατανομής τωνδορυφόρων.

50 Οι δέκτες είναι εξοπλισμένοι με φθηνά ρολόγια χαλαζία τα οποία δεν μετρούν την ώρα με μεγάλη ακρίβεια. Οι υπολογισμοί του δέκτη βασίζονται στο χρόνο που κάνει το σήμα να πάει από το δορυφόρο σε αυτόν. Κατ επέκταση οι υπολογισμοί αυτοί βασίζονται στις ενδείξεις του ρολογιού του δέκτη καθώς και αυτών του δορυφόρου. Τα ηλεκτρομαγνητικά σήματα του δορυφόρου δεν έχουν την ικανότητα να διαπερνούν συμπαγή αντικείμενα όπως για παράδειγμα κτίρια και πυκνή βλάστηση. Αν δέχεται σήματα από περισσότερους από τρεις, μπορεί να εμφανίσει και το υψόμετρο στο οποίο βρισκόμαστε, αυτή όμως η μέτρηση δεν είναι ακριβής τις περισσότερες φορές.

51

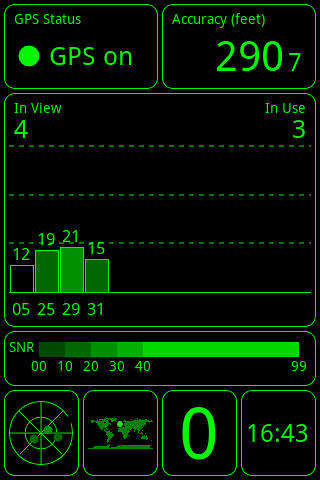

52 ΠΩΣ ΛΕΙΤΟΥΡΓΕΙ ΤΟ GPS; 1ο βήμα Διαδικασία τριγωνισμού (triangulation) από τους δορυφόρους. 2ο βήμα Μέτρηση απόστασης από τους δορυφόρους χρησιμοποιώντας το χρόνο μετάδοσης των ραδιοσημάτων 3ο βήμα Συγχρονισμός ρολογιών δέκτη δορυφόρου. 4ο βήμα Εύρεση θέσης των δορυφόρων στον ουρανό 5ο βήμα Διόρθωση καθυστερήσεων στις οποίες υπόκειται το σήμα καθώς αυτό μεταδίδεται μέσω της ατμόσφαιρας και αντανακλάται σε διάφορα εμπόδια στην επιφάνεια της γης.

53

54

55 Εφαρμογές του Δορυφορικου Συστήματος Εντοπισμού Θέσης GPS στο Εργαστήριο Γεωδαισίας -Μετρήσεις δικτύου GPS για πρόγνωση σεισμών στον Κορινθιακό (1993) -Mέτρηση και υπολογισμός τριγωνομετρικού δικτύου Δήμου Θεσσαλονίκης ( ) -Μετρήσεις δικτύου GPS για πρόγνωση σεισμών στην περιοχή λιμνών Βόλβης και Αγίου Βασιλείου (1994)

56 Το Έργο Στόχος του συστήματος «Bus κι έρχεται» είναι να προσφέρει ένα εύχρηστο και αποδοτικό εργαλείο για τη βελτιστοποίηση των μετακινήσεων στην πόλη με χρήση ΜΜΜ. Βασικό του χαρακτηριστικό και πλεονέκτημα είναι η χρήση δεδομένων πραγματικού χρόνου σχετικά τόσο με τη θέση του χρήστη/επιβάτη, όσο και με τη θέση και την ταχύτητα των οχημάτων, μέσω επικοινωνίας με το σύστημα διαχείρισης στόλου.

57 Ιστορικά, ο εντοπισμός οχημάτων έχει επιτευχθεί με την εγκατάσταση ενός πλαισίου εντός του οχήματος, είτε αυτοτροφοδοτείται με μια μπαταρία είτε ενσύρματο στο σύστημα τροφοδοσίας του οχήματος. Για λεπτομερή εντοπισμό και την παρακολούθηση αυτή εξακολουθεί να είναι η κυρίαρχη μέθοδος. Ωστόσο, πολλές εταιρείες ενδιαφέρονται όλο και περισσότερο στις αναδυόμενες τεχνολογίες κινητής τηλεφωνίας που παρέχουν παρακολούθηση πολλαπλών φορέων, όπως το όχημά τους. Τα συστήματα αυτά προσφέρουν επίσης την παρακολούθηση των κλήσεων, κειμένων, η χρήση web και, γενικά, παρέχουν ένα ευρύτερο φάσμα επιλογών.

58 Συχνές χρήσεις Η American Public Transportation Association εκτιμάει ότι, στις αρχές του 2009, περίπου το ήμισυ του συνόλου της λεωφορείακης μετακίνησης στις Ηνωμένες Πολιτείες χρησιμοποιούν ένα σύστημα εντοπισμού οχημάτων GPS-με βάση την ενεργοποίηση αυτοματοποιημένων ανακοινώσεων ανά στάση. Αυτό μπορεί να αναφέρεται σε εξωτερικές ανακοινώσεις ( ενεργοποιούνται με το άνοιγμα της πόρτας του λεωφορείου), σε μια στάση λεωφορείου, ανακοινώνοντας τον αριθμό διαδρομής του οχήματος και τον προορισμό, κυρίως προς όφελος των τυφλών επιβατών, ή σε εσωτερικές ανακοινώσεις (στους επιβάτες ήδη επί του λεωφορείου όπως επόμενη στάση, καθώς το λεωφορείο (ή το τραμ) που προσεγγίζει μια στάση ή και τα δύο. Μερικά δεδομένα καταχωρούνται συνεχώς σε ένα πρόγραμμα υπολογιστή το οποίο συγκρίνει την πραγματική θέση και ο χρόνος του οχήματος με το πρόγραμμά του, και με τη σειρά του παράγει μια συχνή ενημέρωση της οθόνης για τον οδηγό, λέγοντάς του / της πόσο νωρίς ή αργά θα / αυτή είναι σε κάθε δεδομένη στιγμή, ενδεχομένως καθιστά ευκολότερο να τηρήσει πιο στενά με το δημοσιευμένο πρόγραμμα. Τα προγράμματα αυτά χρησιμοποιούνται επίσης για να παρέχει στους επιβάτες με πληροφορίες σε πραγματικό χρόνο σχετικά με το χρόνο αναμονής μέχρι την άφιξη του επόμενου λεωφορείου ή τραμ / τραμ σε μια δεδομένη στάση.

59 Εντοπισμός περιουσιακών στοιχείων: Οι επιχειρήσεις που χρειάζονται να παρακολουθούν πολύτιμα περιουσιακά στοιχεία για την ασφάλιση ή άλλους σκοπούς παρακολούθησης μπορεί τώρα να σχεδιάσούν την τοποθεσία των περιουσιακών στοιχείων σε πραγματικό χρόνο σε ένα χάρτη ο οποίος θα παρακολουθεί στενά την κίνηση και την κατάσταση λειτουργίας. Η διαχείριση τεχνικής υποστήριξης: Οι εταιρείες με προσωπικό στον τομέα των υπηρεσιών όπως η επισκευή ή τη συντήρηση, πρέπει να είναι σε θέση να προγραμματίζουν το χρόνο των εργαζομένων στον τομέα, να προγραμματίσουν τις επόμενες επισκέψεις στους πελάτες και να είναι σε θέση να λειτουργούν τα τμήματα αυτά αποτελεσματικά. Παρακολούθηση Καύσιμων: Αυτό είναι μια άλλη σημαντική χρήση του εντοπισμού του οχήματος για την παρακολούθηση του καυσίμου μέσω της συσκευής παρακολούθησης. Υπολογισμός απόστασης : Αυτό είναι μια σημαντική χρήση του εντοπισμού του οχήματος για να υπολογίσει την απόσταση ταξιδίου από τον στόλο. Συστήματα εντοπισμού οχημάτων που χρησιμοποιούνται ευρέως σε όλο τον κόσμο. Εξαρτήματα έρχονται σε διάφορα σχήματα και μορφές, αλλά οι περισσότεροι χρησιμοποιούν την τεχνολογία GPS και GSM υπηρεσίες. Ενώ οι περισσότεροι θα προσφέρουν εντοπισμό σε πραγματικό χρόνο, κ.λπ. εγγραφή δεδομένων σε πραγματικό χρόνο κλπ.

60
