2 Ιδρύθηκε το 1889 ΙΣΤΟΡΙΚΑ ΣΤΟΙΧΕΙΑ Γερµανική κατοχή εκαετία του 60 εκαετία του 80 Μάρτιος του 2007 Μουσείο Γεωγραφικού Υλικού 1 ος ιοικητής Συνταγµατάρχης HENRICH HARTL

3 ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΡΑΣΤΗΡΙΟΤΗΤΕΣ ΓΥΣ Ανεξάρτητη υπηρεσία του Ελληνικού Στρατού Στρατιωτικό προσωπικό ΓΥΣ Πολιτικό προσωπικό ΓΥΣ Εκτέλεση εργασιών πεδίου και γραφείου Παρακολούθηση των εφαρµοζόµενων στο εξωτερικό γεωδαιτικών, τοπογραφικών, γεωφυσικών, φωτογραµµετρικών, χαρτογραφικών και εκτυπωτικών µεθόδων

4 ΙΑΤΙΘΕΜΕΝΑ ΓΕΩΓΡΑΦΙΚΑ ΥΛΙΚΑ ΑΕΡΟΦΩΤΟΓΡΑΦΙΕΣ ΤΟΠΟΓΡΑΦΙΚΑ ΙΑΓΡΑΜΜΑΤΑ ΚΛΙΜΑΚΑΣ 1:5.000 ΧΑΡΤΕΣ ΚΛΙΜΑΚΑΣ 1:50.000, 1: , 1: , 1: , 1: ΣΧΕ ΙΑ ΠΟΛΕΩΝ ΚΛΙΜΑΚΑΣ 1:5.000 ή 1: ΨΗΦΙΑΚΑ Ε ΟΜΕΝΑ & ΨΗΦΙΑΚΟΙ ΧΑΡΤΕΣ ΓΕΩ ΑΙΤΙΚΑ - ΥΨΟΜΕΤΡΙΚΑ ΣΤΟΙΧΕΙΑ ΒΑΡΥΤΟΜΕΤΡΙΚΑ - ΓΕΩΜΑΓΝΗΤΙΚΑ ΣΤΟΙΧΕΙΑ ΚΑΙ ΧΑΡΤΕΣ ΙΣΤΟΡΙΚΟΙ ΧΑΡΤΕΣ

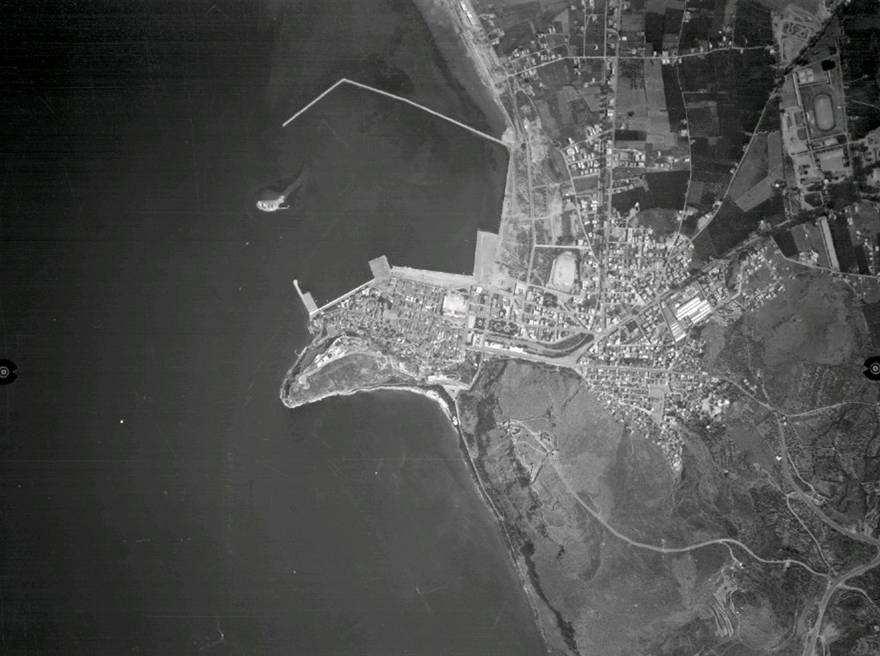

5 Απόσπασµα Αεροφωτογραφίας (Ναύπλιο, 1:15.000, 1977)

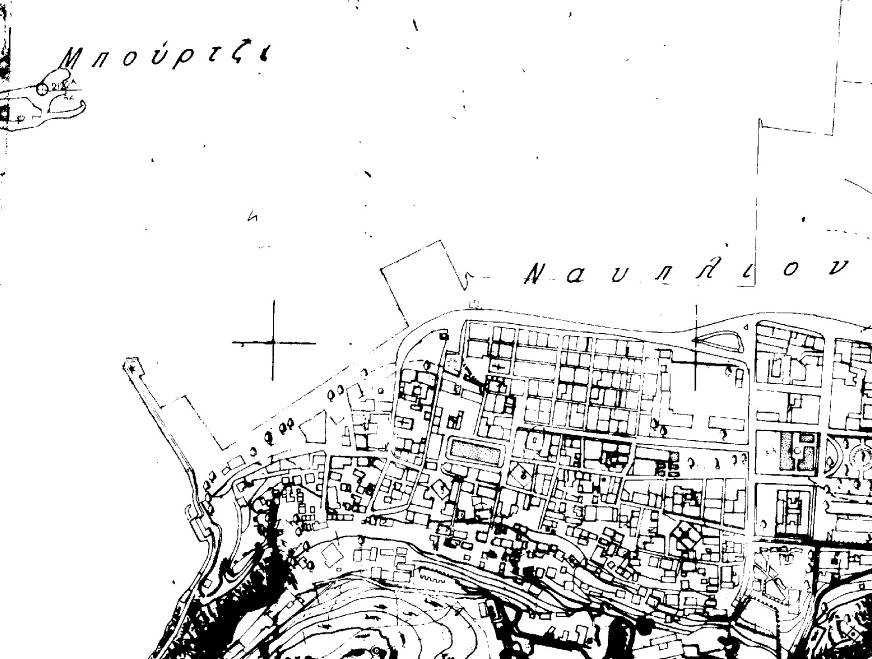

6 Απόσπασµα Τοπογραφικού ιαγράµµατος κλ. 1:5.000

7 Απόσπασµα Χάρτη κλίµακας 1:50.000

8 Απόσπασµα Χάρτη κλίµακας 1:

9 Χάρτηςκλίμακας1:

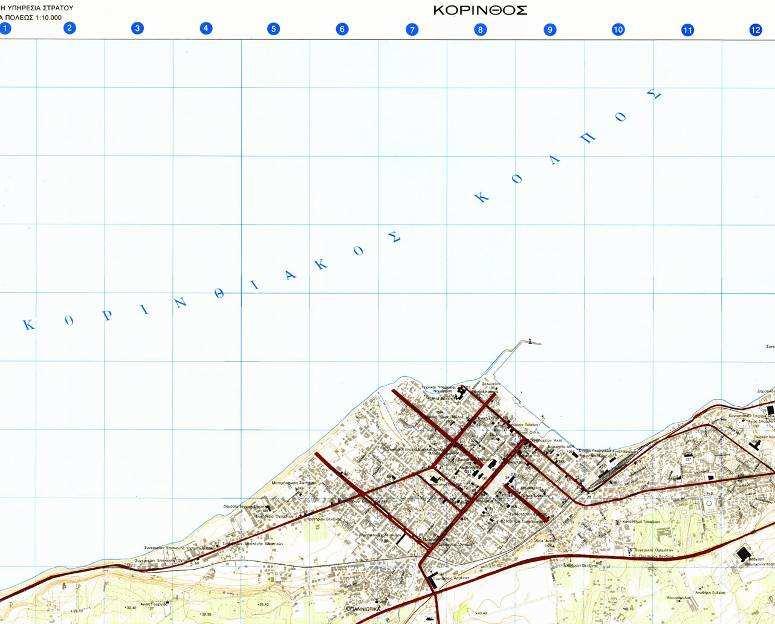

10 Σχέδιο Πόλεως, κλίµακα 1:10.000

11 Γεωδαιτικάστοιχεία

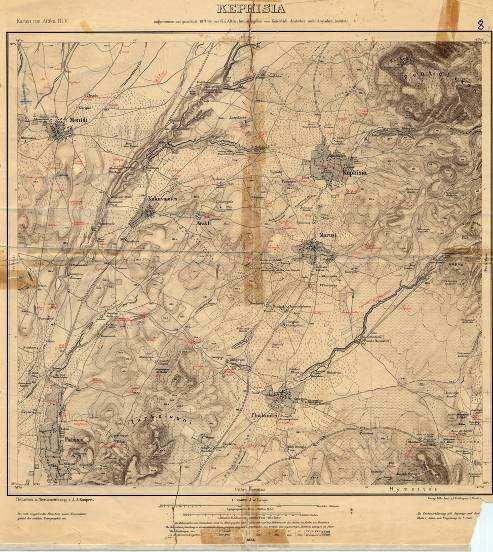

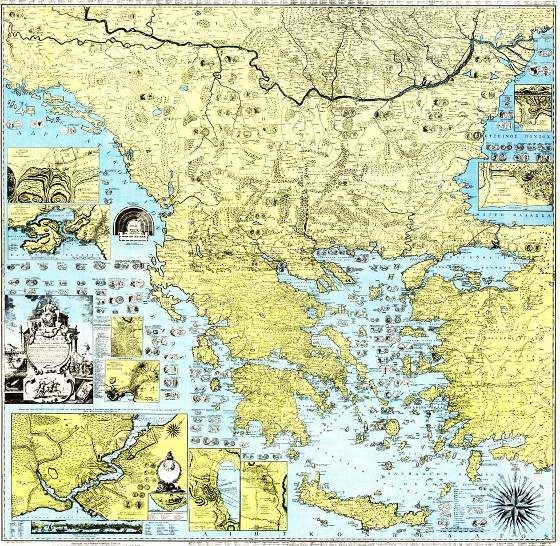

12 ΙστορικοίΧάρτες

13 Συνεργασίες µε ιεθνείς και κρατικούς φορείς Οργανισµό Eurogeographics Επιτροπή ενιαίου οριζοντιογραφικού και υψοµετρικού συστήµατος αναφοράς Ευρώπης Επιτροπή εµπειρογνωµόνων ΟΗΕ για γεωγραφικά ονόµατα EuroGlobal map EuroRegional map Γεωδαιτική και Γεωφυσική επιτροπή του κράτους Συµβούλιο τοπονυµίων Οµάδα εργασίας για τα γεωγραφικά ονόµατα

14 ΤοπογραφικόςΧάρτηςκλ. 1: Κατηγορία Χάρτες μεγάλης κλίμακας Απεικόνιση τοπογραφίας και ανάγλυφου με λεπτομέρεια Ολόκληρη η ελληνική επικράτεια 387 Φ.Χ. Διαστάσεις φύλλου 15x15 πρώτα λεπτά Σύστημα αναφοράς ΕΓΣΑ 87 Χωροσταθμική επιφάνεια αναφοράς ΜΣΘ

15 Τοπογραφικήπληροφορία Φυσικά χαρακτηριστικά του εδάφους Ισοϋψείς καμπύλες Εδαφοκάλυψη Υδρολογικό δίκτυο Ακτογραμμή Τεχνητά χαρακτηριστικά του εδάφους Οδικό δίκτυο Σιδηροδρομικό δίκτυο Κατοικημένοι τόποι Λοιπά τεχνητά έργα και κτήρια Λοιπές πληροφορίες Γραμμές τετραγωνισμού και γεωγραφικού καννάβου Διοικητικά όρια Ονοματολογία

16 Πηγέςδεδομένων Απόδοση αεροφωτογραφιών δορ. Εικόνων Επιπεδομετρικές λεπτομέρειες Ισοϋψείς καμπύλες Αρχείο ΓΥΣ Τριγωνομετρικά Χερσαία σύνορα Ονοματολογία Εργασίες πεδίου Επικαιροποίηση στοιχείων Πληροφορίες που δεν είναι ορατές στις Α/Φ-ΔΕ Στοιχεία από άλλες υπηρεσίες(υυ, ΕΣΥΕ, ΔΕΗ, ) Θαλάσσια σύνορα Πληροφορίες βυθού Διοικητικά όρια Γραμμές υψηλής τάσης Χάρτης προηγούμενης έκδοσης και λοιπές πηγές

17 Χαρτογραφικήδιαδικασία Συλλογή δεδομένων Εισαγωγή δεδομένων Επεξεργασία Χαρτογραφική σύνθεση Απόδοση χάρτη Αναπαραγωγή χάρτη

18 ΧρησιμοποιούμενοΛογισμικό Λογισμικό CAD (computer aided design) autocad Γεωμετρικές διορθώσεις(trim, extend, move) Κλείσιμο τοπολογίας(join, break, close) Λογισμικό επιτραπάζιας τυπογραφίας(desktop publishing) adobe illustrator Κατάλληλη διαστρωμάτωση layers Οπτικήβελτίωσηχάρτη-επίλυσηγρ. προβλημάτωνμε(move, mask, delete) Προγράμματα που έχουν αναπτυχθεί στην ΓΥΣ Γενίκευση γραμμικών σημειακών στοιχείων Εφαρμογή συμβολισμού μετατροπή από dxf σε eps Δημιουργία καννάβων δημιουργία επιπέδου ονοματολογίας Λοιπά προγράμματα(photoshop, Erdas, ArcGIS) Διάφορες επεξεργασίες Raster Vector δεδομένων

19 Χαρτογραφικάχαρακτηριστικά CADσυστημάτων Υποστήριξη πολλαπλών επιπέδων πληροφορίας Μεγάλος αριθμός εργαλείων για διαχείρηση γεωμετρικών στοιχείων Αναποτελεσματική οπτικοποίηση και ιεράρχηση των επιπέδων πληροφορίας Ανεπαρκής συμβολισμός Δεν υποστηρίζεται ονοματολογία κατά μήκος καμπύλης

20 Χαρτογραφικάχαρακτηριστικά συστημάτωνdesktop Publishing Αποτελεσματική οπτικοποίηση και ιεράρχηση των επιπέδων πληροφορίας Απεριόριστες δυνατότητες συμβολισμού Υποστήριξη ονοματολογίας κατά μήκος καμπύλης Αρχεία χωρίς γεωαναφορά Αδυναμία εκτέλεσης προβολικών μετασχηματισμών Αδυναμία εκτέλεσης ερωτημάτων με βάση τη γεωμετρία ή τα περιγραφικά χαρακτηριστικά

21 Αναθεώρησηδιαδικασιώνχαρτογραφικής παραγωγής-απαιτήσεις Παρακολούθηση τεχνολογικών εξελίξεων Ταχύτερη χαρτογραφική παραγωγή Διατήρηση ακρίβειας Ενσωμάτωση αυτοματισμών Ελαχιστοποίηση του ανθρώπινου υποκειμενικού παράγοντα Συλλογή στοιχείων μονοσκοπικά Καταγραφή σε γεωβάση, στο πρότυπο VmapLevel2 Χρησιμοποίηση σε όλα τα στάδια το ίδιο λογισμικό Το λογισμικό που υποστηρίζει τα παραπάνω είναι το ArcGIS σε συνδυασμό με την εξειδικευμένη επέκταση PLTS

22 Πλεονεκτήματαπροτεινόμενηςγραμμής παραγωγής Αναθεώρηση χαρτών σε πολύ μικρό χρόνο Δυνατότητα χρησιμοποίησης τελικού παραγόμενου από λοιπές μη χαρτογραφικές εφαρμογές Χρήση μηχανισμών ελέγχου δεδομένων κατά τη φάση της εισαγωγής τους Διατήρηση της αρχικής ακρίβειας θέσης των στοιχείων του χάρτη Τα στοιχεία του χάρτη γεωμετρία και περιγραφικά χαρακτηριστικά καταχωρούνται σε χωρική βάση δεδομένων (δεν χάνουν την γεωαναφορά τους) Υιοθέτηση του διεθνούς προτύπου VmapLevel2 ως σχήμα της βάσης και μεγαλύτερη ευελιξία στην ανταλλαγή χωρικών δεδομένων μεταξύ διαφορετικών φορέων ή και κρατών

23 Αυτοματισμοί Εντοπισμός ανεπιθύμητων επικαλύψεων μεταξύ χαρτογραφικών συμβόλων Πολύ καλό μηχανισμό τοποθέτησης ετικετών(labeling) σε σημειακά, γραμμικά, επιφανειακά δεδομένα Δημιουργία μασκών και εφαρμογή τους σε συγκεκριμένες κατηγορίες στοιχείων μόνο Έλεγχοςασυμβατοτήτων(γεωμετρικώνκαιπεριγραφικών) κατά την ψηφιοποίηση-συμπλήρωση Παραγωγή καννάβων τετραγωνισμού και γεωγραφικών καννάβων Βιβλιοθήκες συμβόλων Δυνατότητα προγραμματισμού για την αυτοματοποίηση και άλλων ενεργειών

24 Μειονεκτήματα Απαιτείται εξειδικευμένη εκπαίδευση του προσωπικού Για την εξαγωγή ορισμένων χαρακτηριστικών του εδάφους απαιτείται η συλλογή δεδομένων με φωτογραμμετρικές μεθόδους(στερεοσκοπική παρατήρηση) Απαιτούνται υπολογιστικά συστήματα με πολύ μεγάλη υπολογιστική ισχύ Δεν προσφέρονται αυτοματισμοί για κάθε πρόβλημα και κάθε περίπτωση Οι μη αυτοματοποιημένες επεμβάσεις του χαρτογράφου πραγματοποιούνται με πιο δύσχρηστα εργαλεία από τα αντίστοιχα της επιτραπέζιας τυπογραφίας

25 Τρέχουσακατάσταση Υλοποίησηπιλοτικούπρογράμματοςπαραγωγής4 ΦΧμετηνέαμεθοδολογία Τυποποίηση και παραμετροποίηση διαδικασιών Αντιμετώπιση ελληνικών ιδιαιτεροτήτων Πρακτική αξιολόγηση των παραγόμενων χαρτών Προμήθεια επιπλέον αδειών λογισμικού Εκπαίδευση προσωπικού Παράλληλα υλοποίηση κανονικού προγράμματος με παραδοσιακές μεθόδους
